Käyttöohjekirja SR961S/SR962S Aurinkokeräimen pumppuyksikkö

Transkriptio

1 Käyttöohjekirja SR961S/SR962S Aurinkokeräimen pumppuyksikkö LUE TÄMÄ OHJEKIRJA HUOLELLISESTI!

2 SISÄLTÖ 1. Tärkeitä turvallisuustietoja Tärkeitä tietoja Tämä ohjekirja Vastuulauseke Symbolien selitykset Yleiskuva yksiköstä ~2.18 Pääosat Pumppuyksikön teknisiä tietoja Suurtehopumppu (erikoisvaruste) Pumppuyksikön asennus Pumppuyksikön asennukseen liittyviä seikkoja Sisäänrakennetun ohjausyksikön kytkentärasia Kytkentärasian avaaminen Kytkentäliittimet Käyttöpainikkeet Symbolien kuvaus Kellonajan/viikonpäivän asetus Valikkorakenne Valikon kuvaus Järjestelmän kuvaus Toimintojen toiminta ja parametrien asetus (käyttäjä) THET, Lämmityksen ajastus Lämpimän käyttöveden kierrätystoiminto tcyc, Käyttövesipumpun lämpötila- tai aika-asetus kolmeen aikajaksoon Toimintojen toiminta ja parametrien asetus (käyttäjä) Päävalikko Alavalikko DT Lämpötilaero aurinkokeräinpiirin pumpulle TEMP Lämpötilan päävalikko EMOF Keräimen korkein poiskytkentälämpötila (keräimen hätäsulkutoiminto) CMX Keräimen korkein rajoitettu lämpötila (keräimen jäähdytystoiminto) CMN Keräimen alhaisen lämpötilan suojaus / 64

3 8.4.4 CFR Keräimen jäätymislämpötilasuojaus SMX Säiliön maksimilämpötila REC Säiliön jäähdytyslämpötila C_F Lämpötilayksikön vaihto, Celsius/Fahrenheit FUN Aputoiminnot DVWG Legionellabakteerin torjunta P1 Pumpun (P1) käyttötavan valinta nmin Pumpun nopeussäätö(kierroslukuohjaus) DTS Pumpun vakiolämpötilaero (nopeussäädölle) RIS Kierrätyspumpun tuloarvo (nopeussäätöä varten) P2 Pumpun (P2) käyttötavan valinta FTYP Virtausmittarityypin valinta OHQM Lämpötehon mittaus FMAX Virtaaman asetus MEDT Lämmönsiirtonesteen tyyppi MED% Lämmönsiirtonesteen pitoisuus INTV Pumpun jaksotoiminto tstp Pumpun pysäytysaikajakso trun Pumpun käyntiaikajakso AHO /AHF Automaattinen termostaattitoiminto COOL Säiliön jäähdytystoiminto BYPR Ohitustoiminto (korkea lämpötila) HND Käsiohjaus PASS Salasanan asetus LOAD Tehdasasetusten palautus ON/OFF Ohjaimen on/off-painike Loma-aikatoiminto Käsiohjattu lämmitys Lämpimän käyttöveden pumpun käsiohjaus Lämpötilan tarkastustoiminto Suojaustoiminnot Muistin suojaus Näytön suojaus / 64

4 9.3 Pumpun kuivakäynnin esto Vianetsintä Suojaus vikatilanteessa Vikojen selvitys Laatutakuu: Tekniset tiedot Pakkauksen sisältö Tämän pumppuyksikön kanssa käytettäväksi sopivia laitteita / 64

5 1. Tärkeitä turvallisuustietoja 1.1 Tärkeitä tietoja Olemme tarkastaneet tämän ohjekirjan tekstit ja kuvat parhaan tietämyksemme ja kykymme mukaan, mutta on mahdollista, että niissä kuitenkin on virheitä. On huomattava, että emme voi taata ohjekirjan kuvien ja tekstien täydellistä kattavuutta, sillä ne ovat vain esimerkkejä ja koskevat vain omaa järjestelmäämme. Emme vastaa virheellisistä, epätäydellisistä tai vääristä tiedoista emmekä niiden mahdollisesti aiheuttamista vahingoista. Tämä on syytä ottaa huomioon! 1.2 Tämä ohjekirja Tässä ohjekirjassa kerrotaan aurinkokeräimen ohjausyksikön sisältävän pumppuyksikön asennuksesta, toiminnoista ja käytöstä. Asennettaessa muita järjestelmään kuuluvia laitteita, kuten aurinkokeräimet, pumppulaitteet ja varaaja, on noudatettava kunkin valmistajan erikseen antamia asennusohjeita. Laitteiden asennus, sähkökytkennät, käyttöönotto ja huolto on annettava asianmukaisen koulutuksen saaneiden ammattiasentajien tehtäväksi. Ammattiasentajien on perehdyttävä tähän ohjekirjaan ja noudatettava siinä annettuja ohjeita. 1.3 Vastuulauseke Valmistaja ei voi valvoa näiden ohjeiden noudattamista eikä tämän pumppuyksikön asennus-, toiminta-, käyttö tai huolto-olosuhteita tai -menetelmiä. Virheellisestä asennuksesta voi seurata materiaali- ja henkilövahinkoja. Tästä syystä valmistaja ei voi ottaa vastuuta ja vastata menetyksistä, vahingoista tai kustannuksista, joita saattaa aiheutua virheellisestä asennuksesta tai käytöstä tai vääränlaisesta käyttötarkoituksesta ja huollosta tai joita syntyy edellä mainittujen yhteydessä. Valmistaja ei myöskään vastaa patenttien loukkaamisesta tai tämän pumppuyksikön käytön yhteydessä esiintyvistä rikkomuksista kolmannen osapuolen oikeuksia vastaan. Valmistaja varaa oikeuden tehdä muutoksia tuotteeseen, sen teknisiin tietoihin tai asennus- ja käyttöohjeisiin ilman ennakkoilmoitusta. Heti havaittaessa, että turvallinen käyttö ei enää ole mahdollista (esim. näkyvät vauriot), laite on välittömästi otettava pois käytöstä. Huomautus: Tällöin on varmistettava, että laitetta ei voi vahingossa käynnistää. 1.4 Symbolien selitykset Turvallisuussymboli: Turvallisuutta koskevat ohjeet tekstissä on merkitty varoituskolmiolla. Niillä ilmaistaan toimenpiteet, joista voi aiheutua henkilövahinkoja tai turvallisuusriskejä. Toimenpidevaihe: pientä kolmiota käytetään osoittamaan toimenpiteen vaihetta. Huomautus: Ilmoittaa tärkeän tiedon käytöstä tai toiminnoista. 4 / 64

6 2. Yleiskuva yksiköstä SR961S yhden linjan yksikkö SR962P sisäänrakennettu käyttövesipumppu SR962S kahden linjan pumppuyksikkö 5 / 64

7 2.1~2.18 Pääosat 2.1 Keräimen menoputken liitännät, uroskierre G1/2 (keräimelle) 2.2 Säiliön ulostuloputken anturi, NTC10K,B= Turvaventtiili, avautumispaine 6 bar 2.4 Painemittari, mittausalue: 0 10 bar järjestelmäpaine 2.5 Paisuntaliitäntä, uroskierre G1/2 2.6 Täyttöventtiililiitäntä, uroskierre G1/2 2.7 Takaiskuventtiili 2.8 Kierrätyspumppu (keräimen neste) 2.9 Tyhjennysventtiililiitäntä, uroskierre G1/ Sähköinen virtausmittari 2.11 Sisäänrakennetun ohjausyksikön kytkentärasia 2.12 Säiliön ulostuloputken liitäntä (säiliöltä), uroskierre G1/ Säiliön sisäänmenoputken liitäntä (säiliölle), uroskierre G1/2 (ei SR961Smallissa) 2.14 Yhdistetty manuaalinen ja automaattinen ilmanerotin (ei SR961S-mallissa) 2.15 Anturi keräimen paluuputkessa (korkea lämpötila) NTC10K, B=3950 (ei SR961S-mallissa) 2.16 Keräimen paluuputken liitäntä, uroskierre G1/2 (keräimeltä) (ei SR961Smallissa) 2.17 Pumppuyksikön kansilevy 2.18 Sisäänrakennetun ohjausyksikön näyttö ja ohjaustaulu 2.19 Pumppuyksikön teknisiä tietoja Ominaisuus/laite Parametrit Huomautukset Pumppuyksikön mitat Korkeus (ilman putkiliitäntöjä) 420 mm Leveys (ilman putkiliitäntöjä) 280 mm Syvyys (ilman putkiliitäntöjä) 155 mm Turvalaitteet Turvaventtiilin avautumispaine 6 bar 6 / 64

8 Painemittarin näyttöalue 0 10 bar Paisuntasäiliön liitäntä G1/2, uroskierre Suurin sallittu paine 10 bar Korkein sallittu lämpötila 115 o C Pumpun ominaisuudet Pumpun tyyppi Wilo RS15/6 Grundfos Suurin tilavuusvirta 2,5 (t/h) 2,5(t/h) Painekorkeus 5,5 m 5,5 m Suurin käyttöpaine 10 bar 10 bar Pumpattavan nesteen lämpötila-alue o C o C Sulkuyksiköt Palloventtiili G1/2 Takaiskuventtiili Painealue 0 16 bar Korkein sallittu lämpötila o C Virtausmittari Mittausalue 0,1 20 m/min Manuaalinen/automaattinen ilmanerotin Ei SR961S Täyttö/tyhjennysliitäntä Liitännän koko G1/2 Eristys Eristysmateriaali EPS Katso tiedot Sisäänrakennettu ohjausyksikkö ohjausyksikön ohjekirjasta. Keräimen paluuputken anturi NTC10K, B=3950 Ei SR961S Keräimen menoputken anturi NTC10K, B= / 64

9 2.20 Suurtehopumppu (erikoisvaruste) Huomaa: Pumppuyksikköön on normaalin pumppu sijaan saatavana myös erilaisia suurtehopumppuja, joiden tiedot esitetään seuraavassa taulukossa. Merkki ja malli Grundfos SOLAR PM Esimerkkikuva Teknisiä tietoja Pumpun tyyppi SOLAR PM Nesteen max. TF95 lämpötila Käyttöpaine PN PN6 Jännite/taajuus 230VAC 50HZ Suojausluokka IPX4D Virrankulutus 3W(min)-55W(max) WILO STRATOS TEC ST15/7 PWM WILO Yonos PARA RS15/6 RKC M Pumpun tyyppi Nesteen max. lämpötila Käyttöpaine PN Jännite/taajuus Suojausluokka Virrankulutus Pumpun tyyppi Nesteen max. lämpötila Käyttöpaine PN Jännite/taajuus Suojausluokka Virrankulutus STRATOS TEC ST15/7 PWM TF95 PN6 230VAC 50HZ IP44 3W(min)-70W(max) STRATOS TEC ST15/7 PWM TF95 PN VAC 50HZ IPX4D 3W(min)-45W(max) 3. Pumppuyksikön asennus Poraa yläkiinnitysreikä. Kiinnitä ruuvi ja ripusta yksikkö. 8 / 64

10 Merkkaa alakiinnitysreiän paikka. Poraa alakiinnitysreikä. Kiinnitä alakiinnitysruuvi. 4. Pumppuyksikön asennukseen liittyviä seikkoja Suodatin Huomautus: Jotta vältetään virtausmittarin jumittuminen ja siitä seuraava näyttö virtauksen puuttumisesta, paluu- ja virtauslinja on varustettava suodattimin. Kaikkien järjestelmään kytkettävien laitteiden on oltava annettujen teknisten vaatimusten mukaisia, ja kaikki kokoamis-, asennus- ja huoltotyöt on annettava 9 / 64

11 tehtäväksi pätevälle ja valtuutetulle asentajalle, jolla on tehtäviin vaadittava koulutus. Yksikkö on asennettava sisätiloihin, ja siinä olevat suojatulpat on poistettava ennen asennusta. Paisuntasäiliön asennus- ja säätöohjeiden mukaisesti pumppuyksikön ja paisuntasäiliön yhdistävää putkea ei saa eristää. Turvaventtiili: Turvaventtiilistä voi nesteen kuumetessa ja paineen kasvaessa putkistossa liian korkeaksi purkautua kuumaa höyryä, joka voi aiheuttaa palovammoja. Turvaventtiilistä purkautuva neste tulee johtaa kupariputkella sopivaan astiaan, josta se on toimitettava voimassa olevien määräysten ja säädösten mukaisesti käsiteltäväksi, eikä nestettä saa päästää vuotamaan luontoon. Pumppuyksikön ja vesisäiliön maksimietäisyys on 300 mm; pumppuyksikön ja varaajasäiliön yläpintojen on oltava samalla tasolla. Varo kuuman nesteen aiheuttamaa palovammavaaraa. Keräinten lämpötila saa täytön/vuototestauksen tai asennuksen/huollon aikana olla enintään 70 C anna keräinten tarvittaessa jäähtyä. Varmista, että nesteliitännät ovat painetiiviit, yhdysputkien on oltava eristettyjä ja käyttämättä jäävät liittimet on tulpattava huolellisesti ja tiiviisti. Ilmanerotin: Kun järjestelmä on painetiivis (ei vuotoja), kytke virta ohjausyksikköön ja käytä laitteistoa käsiohjauksessa 15 minuutin ajan ja katkaise virta näin keräinneste vähitellen lämpenee ja siihen liuennut ilma erottuu ja poistuu ilmanerottimen kautta. Toista tämä toimenpide tarpeen mukaan niin monta kertaa, että ilmaa ei enää tule. Jos järjestelmän paine laskee sen vuoksi, että ilmaa poistuu paljon, piiriin on lisättävä nestettä oikean paineen saavuttamiseksi. Järjestelmän täytön jälkeen turvaventtiili on tarkastettava sen oman ohjekirjan ohjeita noudattaen. Virtalähteen parissa työskenneltäessä on kaikkia siihen liittyviä turvaohjeita noudatettava. Kaikkien asennus- ja huoltotöiden aikana virransyötön on oltava katkaistu. 5. Sisäänrakennetun ohjausyksikön kytkentärasia 5.1 Kytkentärasian avaaminen 10 / 64

12 Avaa kuvassa A näkyvät neljä kytkentärasian takana olevaa ruuvia. Huomautus: Kuvassa ympyrällä merkityt kaksi ruuvia on jätettävä avaamatta. A Vedä kytkentärasia ulos suorassa alaspäin. Avaa varmistusruuvi (kuva B) ja avaa rasian kansi ylöspäin. B Käytä sopivaa työkalua (esim. veistä) jolla voit avata tarvittavat läpiviennit (kuva C) johtoja varten. C Huomautus: Käytä mukana toimitettuja vedonpoistajia ja kiinnitä johdot huolellisesti. (kuva D) 11 / 64

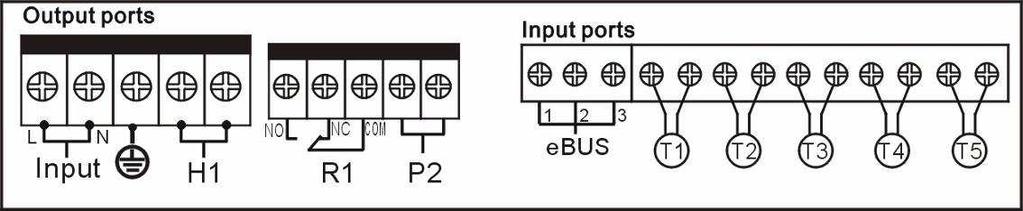

13 D 5.2 Kytkentäliittimet Kytkentäliitinten sijoittelu Virransyöttöliitäntä Tuloliitännät: Syöttöliitännät L ja N ovat virtaliittimiä kytke ne oikein. (L:vaihe N:nolla). Tuloliitännät on maadoitusliitin. Tulo T1: PT1000 -lämpötila-anturi, mittaa keräimen lämpötilaa Tulot T2 T5: NTC10K,B=3950 lämpötila-anturi, mittaavat säiliön ja putkiston lämpötilaa Ohjeita lämpötila-antureiden asentamiseen: 1 2 Keräimen yhteydessä saa käyttää ainoastaan tehdasuusia Pt1000-antureita, jotka on varustettu 1,5 metrin silikonikaapeleilla ja sopivat kaikkiin sääolosuhteisiin; johdotus kestää 280 C lämpötilan, eikä kytkennän napaisuudella ole merkitystä. Säiliön ja putkituksen yhteydessä saa käyttää ainoastaan tehdasuusia 12 / 64

14 3 4 5 NTC10K,B=3950-antureita, jotka on varustettu 1,5 metrin PVC-kaapeleilla; johdotus kestää 105 C lämpötilan, eikä kytkennän napaisuudella ole merkitystä. Kaikissa anturikaapeleissa on heikko jännite ja induktiovaikutusten estämiseksi ne on vedettävä vähintään 100 mm:n etäisyydellä 230 V:n tai 400 V:n johdotuksista. Jos esiintyy induktiohäiriöitä ulkoisista lähteistä, esimerkiksi voimavirtakaapeleista, ilmajohdoista, muuntoasemista, viestintälaitteista, mikroaaltolaitteista, jne. anturien kaapeloinnit on suojattava asianmukaisesti ja riittävästi. Anturikaapelien pituus saa olla enintään 100 m, ja 0,75 mm 2 johtimet riittävät 50 metrin pituuteen asti. Pidemmät kaapeloinnit 100 m:iin asti on tehtävä 1,5 mm 2 :n johtimilla. Lähtöliitännät Lähtö R1: sähkömagneettirele, max. kytkentävirta 3,5 A, (sähkölämmitystä varten) Lähtö P2: sähkömagneettirele, max. kytkentävirta 3,5 A, (käyttövesipumppua varten) Lähtö H1: sähkömagneettirele, max. kytkentävirta 10 A, (varalämmönlähdettä varten) ebus-liityntä: Erillistä näyttöpaneelia varten (erikoisvaruste) SR805-näyttöpaneeli voidaan asentaa sijoittaa erilleen ja siltä voidaan tehdä kaikki samat parametriasetukset kuin pumppuyksikön yhteyteen asennetulta ohjaustaululta. Erillinen näyttöpaneeli kytketään ebus-liityntään johdoilla. Portti 1: punainen johdin (+12 V) Portti 2: valkoinen johdin (COM) Portti 3: musta johdin (GND) Käyttösovellus: Erillinen näyttöpaneeli kytketty johdoilla. Johdolla kytketty etänäyttö (malli: SR805) 13 / 64

15 Käyttösovellus: Langaton yhteys erilliseen näyttöpaneeliin (erikoisvaruste) Langaton etänäyttö (malli:sr805w) Langaton lähetin/vastaanotin 14 / 64

16 6. Sisäänrakennetun ohjaimen käyttöohjeet 6.1 Käyttöpainikkeet asetus exit/kuittaus ylös alas ON/OFF-painike käsiohjattu lämmitys loma-painike Huomautus: Kytke anturit, pumput tai ohjausventtiilit ohjausyksikköön ennen sen liittämistä virransyöttöön. Kun virta on kytketty, voit asettaa ajan ja salasanan sekä valita järjestelmän ja asianmukaiset parametrit. 6.2 Symbolien kuvaus 15 / 64

17 Näytöllä näkyvä symboli ilmoittaa järjestelmän toimintatilan. Symbolien merkitys kuvataan alla olevassa taulukossa. Symboli Symboli ei vilku Symboli vilkkuu Vara(sähkö)lämmitin päällä Valitse digitaalinen virtausmittari Keräimen lämpötilan turvatoiminto aktivoitu Keräimen alhaisen lämpötilan suojatoiminto aktivoitu Keräimen korkean lämpötilan suojatoiminto aktivoitu Säiliön termostaattitoiminto lauennut Säiliön hätäsulkutoiminto aktivoitu Keräimen jäätymiseneston suojatoiminto aktivoitu Säiliön jäähdytystoiminto aktivoitu Keräimen jäähdytystoiminto aktivoitu Säiliön termostaattitoiminto aktivoitu Käsiohjaus aktivoitu Loma-toiminto aktivoitu 6.3 Kellonajan/viikonpäivän asetus Paina SET, näytölle ilmestyy TIME. 16 / 64

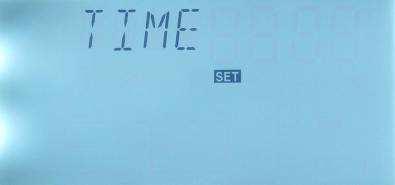

18 Paina SET, tunnit alkavat vilkkua 00. Paina tuntien asettamiseksi. Paina jälleen SET, minuutit alkavat vilkkua 00. Paina minuuttien asettamiseksi. Paina jälleen SET, viikonpäivä alkaa vilkkua MO. Paina viikonpäivän asettamiseksi. Paina ESC poistuaksesi asetuksista tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Koodi näytöllä MO TU WE TH FR SA SU Viikonpäivä maanantai tiistai keskiviikko torstai perjantai lauantai sunnuntai 17 / 64

19 6.4 Valikkorakenne Alavalikko: Alavalikon kautta voit tehdä yksityiskohtaisempia asetuksia, varmista, että ymmärrät alavalikon sisällön. 18 / 64

20 6.5 Valikon kuvaus Koodi Koodi Koodi näytöllä näytöllä alavaliko Kuvaus Päävalikko Alavalikko ssa TIME Aika thet Lämmityksen ajastus kolmeen jaksoon CIRC Lämpimän käyttöveden kierrätystoiminto tcyc Käyttövesipumpun lämpötila- tai aika-asetus kolmeen jaksoon DT O Kytkennän lämpötilaero DT F Katkaisun lämpötilaero TEMP Lämpötilan päävalikko EMOF Korkein katkaisun lämpötila-arvo keräimelle EMON Korkein kytkennän lämpötila-arvo keräimelle CMX Keräimen korkein lämpötila-arvo (Keräimen jäähdytystoiminto) CMN Keräimen alhaisen lämpötilan suojaus CFR Keräimen jäätymislämpötilasuojaus SMX Säiliön maksimilämpötila REC Säiliön jäähdytyslämpötila C-F Lämpötilayksikön vaihto, Celsius/Fahrenheit FUN Aputoiminnot DVWG Legionellabakteerin estotoiminto P1 P1 Pumpun käyttötavan valinta (ONOF,PLUS,HEA) nmin Pumpun käyntinopeuden säätö (kierrosluvun valvontatoiminto) DTS Pumpun lämpötilaeron vakioarvo (nopeussäätöä varten) RIS Kierrätyspumpun tuloarvo (nopeussäätöä varten) 19 / 64

21 P2 FTYP OHQM INTV AHO AHF COOL BYPR FMAX MEDT MED% tstp trun P2 Pumpun käyttötavan valinta (ONOF,HEA) Elektronisen/mekaanisen virtausmittarin valinta Lämpötehon mittaus Virtausnopeuden asetus Lämmönsiirtonesteen tyyppi Lämmönsiirtonesteen pitoisuus Jaksotoiminta Pumpun pysäytysaikajakso Pumpun käyntiaikajakso Termostaattitoiminnon kytkentälämpötila Termostaattitoiminnon katkaisulämpötila Säiliön jäähdytystoiminto Ohivirtaus (korkea lämpötila) HDN PASS LOAD Käsiohjaus Salasanan asetus Tehdasasetusten palautus 6.6 Järjestelmän kuvaus Kuvaus: Keräinpiirin pumppu (P1) käynnistyy heti, kun kytkeytymiselle asetettu lämpötilaero ( 20 / 64

22 Ton) keräimen (T1) ja varaajasäiliön (T2) välillä saavutetaan. Kun katkaisulle asetettu lämpötilaero ( Toff) keräimen (T2) ja varaajasäiliön (T3) välillä alitetaan tai varaajasäiliön lämpötila (T3) saavuttaa asetetun maksimiarvon, keräinpiirin pumppu (T1) sammuu. 21 / 64

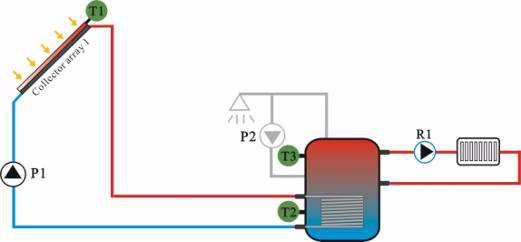

23 Tulojen/lähtöjen sijoittelu Tuloliitännät Lähtöliitännät T1 Keräimen anturi P1 Keräinpiirin pumppu T2 Säiliön alaosan lämpötila-anturi P2 Lämpimän käyttöveden pumppu T3 Säiliön yläosan lämpötila-anturi R1 Valinnainen: (lisävaruste) (AHO): automaattinen lämpötilan säätö (BYPA) ohisyöttö T4 Lämpimän käyttöveden anturi H1 Varalämmönlähde (lisävaruste) T5 Termostaattitoiminnon anturi T6 Syöttövirtausputken anturi T7 Paluuvirtausputken anturi (ei SR916S) Huomautus: Anturi T3 on lisävaruste, ja jos anturia (T3) ei ole säiliön yläosassa, ohjain käyttää automaattisesti anturin T2 antamaa signaalia lisälämmityksen ohjaamiseen. 22 / 64

24 Kahden pumpun pumppuyksikkö Jos käyttökohteessa tarvitaan lämpimän käyttöveden tai lisälämmityksen pumppua, on mahdollista tilata kahden pumpun pumppuyksikkö (kuva alla). Kahden pumpun pumppuyksikkö lämmintä käyttövettä varten Kahden pumpun pumppuyksikkö lisälämmitintä varten 23 / 64

25 7. Toimintojen toiminta ja parametrien asetus (käyttäjä) 7.1 THET, Lämmityksen ajastus Kuvaus: Sähkölämmitin, kaasu- tai öljypoltin voidaan yhdistää aurinkokeräinjärjestelmään lisälämmönlähteeksi, joka saadaan automaattisesti kytketyksi päälle asetun aikataulun ja lämpötilan mukaan. Asetetun ajanjakson aikana, jos lämpötila varaajasäiliön yläosassa (T3) laskee alle tämän toiminnon kytkennälle asetetun arvon, lisälämmitys kytkeytyy päälle (H1), ja kun T3 nousee sammutukselle asetettuun arvoon, lisälämmitys kytkeytyy pois (H1). Vuorokauden ajalle (24 h) voidaan ohjaimeen asettaa tälle toiminnolle kolme eri ajanjaksoa. Tehdasasetus: Ensimmäinen ajanjakso: Lisälämmitystoiminnon jakso alkaa klo 04:00 ja päättyy klo 05:00. Tämän jakson aikana päällekytkentälämpötilan oletusarvo on 40 o C ja poiskytkennän 45 o C. Toinen ajanjakso: Jakso alkaa 10:00 ja päättyy samaan aikaan (10:00), eli lisälämmitystä ei tapahdu. Kolmas ajanjakso: Lisälämmitystoiminnon jakso alkaa 17:00 ja päättyy 22:00. Tämän jakson aikana päällekytkentälämpötilan oletusarvo on 50 o C ja poiskytkennän 55 o C. Päällekytkentälämpötilan asetusalue: 3 o C ~ (OFF-2 o C) Poiskytkentälämpötilan asetusalue: (ON+2 o C) ~ 80 o C Jos haluat kytkeä pois jonkin toimintajaksoista, niin voit antaa päälle- ja poiskytkentäajoille saman kellonajan (kuten edellä toisen aikajakson kohdalla molemmat ajat ovat 10:00). Jos aika on asetetun aikajakson ulkopuolella, lisälämmitys ei kytkeydy automaattisesti, vaikka säiliön lämpötila laskisikin päällekytkennälle asetettuun arvoon. Huomautus: Jos säiliön yläosaan ei ole asennettu anturia (T3), ohjausyksikkö käyttää automaattisesti anturin T2 (säiliön alaosassa) signaalia tämän toiminnon ohjaamiseen. 24 / 64

26 Ohjausyksikön aika on 24-tunnin muodossa ja niinpä aikajaksoa asetettaessa poiskytkentäajan on oltava suurempi kuin päällekytkentäajan. Esimerkki: Jos asetat lämmityksen päällekytkentäajaksi 17:00 ja poiskytkentäajaksi 06:00, niin asetus ei tule voimaan ja toiminto ei toimi tämän aikajakson aikana. Oikea asetus tehdään seuraavasti: Esimerkissä haluttu jakso on jaettava kahteen osaan: ensimmäinen asetetaan 17:00 23:59 ja toinen 00:00 06:00. Asetusten vaiheet: Lähdetään Standby-tilasta: Paina SET, siirry -painikkeella ja valitse thet-valikko. Paina SET, ruudulle tulee th 1o 04:00, mene lisälämmityksen ensimmäisen aikajakson kytkentäajan ja -lämpötilan alavalikkoon. Paina SET, tunnit 04 alkaa vilkkua. Paina tuntien asettamiseksi. Paina SET, minuutit 00 alkavat vilkkua. Paina minuuttien asettamiseksi. Paina SET, lämpötila 40 o C alkaa vilkkua. Paina, ja aseta lämmityksen kytkentälämpötila. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Paina, ruudulle tulee th 1F 05:00, mene lisälämmityksen ensimmäisen aikajakson poiskytkentäajan ja -lämpötilan alavalikkoon. Paina SET, tunnit 05 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuutit 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, lämpötila 45 o C alkaa vilkkua. Paina, ja aseta lämmityksen poiskytkentälämpötila. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Parametrin asetettu arvo tallentuu automaattisesti Paina, ruudulle tulee th 2o 10:00, mene lisälämmityksen toisen aikajakson kytkentäajan ja -lämpötilan alavalikkoon. Paina SET, tuntien 10 alkaa vilkkua ruudulla, ja nyt voit asettaa lisälämmityksen toisen aikajakson kytkentäajan ja -lämpötilan. 25 / 64

27 Paina tuntien asettamiseksi. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina minuuttien asettamiseksi. Paina uudelleen SET, lämpötilan 50 o C alkaa vilkkua. Paina, ja aseta lämmityksen kytkentälämpötila. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Paina, ruudulle tulee th 2F 10:00, mene lisälämmityksen toisen aikajakson poiskytkentäajan ja - lämpötilan alavalikkoon. Paina SET, tuntien 10 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, lämpötilan 55 C alkaa vilkkua. Paina, ja aseta lämmityksen poiskytkentälämpötila. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Parametrin asetettu arvo tallentuu automaattisesti Paina, ruudulle tulee th 3o 17:00, mene lisälämmityksen kolmannen aikajakson kytkentäajan ja -lämpötilan alavalikkoon. Paina SET, tuntien 17 alkaa vilkkua ruudulla, ja nyt voit asettaa lisälämmityksen kolmannen aikajakson kytkentäajan ja -lämpötilan. Paina tuntien asettamiseksi. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina minuuttien asettamiseksi. Paina uudelleen SET, lämpötilan 50 C alkaa vilkkua. Paina, ja aseta lämmityksen kytkentälämpötila. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. 26 / 64

28 Paina, ruudulle tulee th 3F 22:00, mene lisälämmityksen kolmannen aikajakson poiskytkentäajan ja -lämpötilan alavalikkoon. Paina SET, tuntien 22 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, lämpötilan 55 C alkaa vilkkua. Paina, ja aseta lämmityksen poiskytkentälämpötila. Paina ESC poistuaksesi alavalikosta tai odota 20 sekuntia, jolloin yksikkö poistuu alavalikosta ja asetetut parametrit tallentuvat automaattisesti Huomautus: Jos aurinkokeräinjärjestelmään ei ole liitetty kaasu- tai öljykäyttöistä lämmitintä, lisälämmönlähteeksi voidaan asentaa sähkölämmitin. Kun sähkölämmitin on odotustilassa (stand-by) sen symboli näkyy näytöllä ja kun lämmitin on toiminnassa sen symboli vilkkuu. Jos asiakas käyttää sähkölämmitintä lisälämmönlähteenä, ohjausyksikkö on varustettava lämmittimen tehoa vastaavilla turvalaitteilla kuten kontaktorilla ja katkaisimella. Suosittelemme tämän ohjaimen yhteydessä käytettäväksi SR802:ta (SR802:n yksityiskohtaiset tekniset tiedot löytyvät kappaleesta 14). Sovellusesimerkki 27 / 64

29 7.2 Lämpimän käyttöveden kierrätystoiminto Lähdetään Standby-tilasta: Paina SET, paina uudelleen, valitse CIRC-valikko, näytölle tulee CIRC OFF, tehdasasetus: OFF Paina SET, OFF alkaa vilkkua. Paina SET, näytölle ilmestyy CIRC ON ja se tarkoittaa, että lämpimän käyttöveden kiertotoiminto (CIRC) on käytössä. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, jolloin yksikkö poistuu valikosta ja asetetut parametrit tallentuvat automaattisesti. Kun symbolin ympärillä on katkoviivaruutu, kierrätystoiminto (CIRC) on stand-by-tilassa. 7.3 tcyc, Käyttövesipumpun lämpötila- tai aika-asetus kolmeen aikajaksoon Kun CIRC-toiminto on käytössä, tämä valikko ilmestyy ohjelmavalikkoon ja sen kautta voidaan tehdä aika- ja lämpötila-asetukset kierrätyspumpun käynnille. Lämpötilaohjauksen kuvaus: Tässä ohjauksessa on lähtö, joka käyttää lämpimän käyttöveden kierrätyspumppua ja sitä voidaan ohjata lämpötila-asetuksella, ja tässä tapauksessa toiminto vaatii erillisen kierrätyspumpun (kytketään lähtöön P2) ja erillisen, kuuman veden paluuputkelle asennetun lämpötila-anturin (kytketään tuloon T4). Kun mitattu lämpötila (T4) on alempi kuin pumpun päällekytkentälämpötila, pumppu kytkeytyy toimintaan ja käy, kunnes lämpötila on noussut poiskytkentälämpötilaan. 28 / 64

30 Lämpötilaohjauksen ehto: Säiliön lämpötilan (T3) on oltava korkeampi kuin asetettu poiskytkentälämpötila; vain tällä ehdolla voi pumppu käynnistyä. Aikaohjauksen kuvaus: Tässä ohjauksessa on lähtö, joka käyttää lämpimän käyttöveden kierrätyspumppua ja sitä voidaan ohjata myös aika-asetuksella, ja tässä tapauksessa toiminto vaatii erillisen kierrätyspumpun (kytketään lähtöön P2). Pumppua käytetään aika-ohjauksella kolmen aikajakson puitteissa ja oletusasetuksena on 3 minuutin käynti ja 15 minuutin tauko kunkin aikajakson ajan. Aikajaksojen oletusarvot: Ensimmäinen ajanjakso: alkaa 05:00, päättyy 07:00 Toinen ajanjakso: alkaa 11:00, päättyy 13:00 Kolmas ajanjakso: alkaa 17:00, päättyy 22:00 Jos jokin aikajaksoista halutaan sulkea, alku- ja loppuaika on asetettava samaksi (esim. alkaa 05:00, päättyy 05:00). Huomautus: Lämpötilaohjaus on etusijalla aikaohjaukseen nähden. Jos anturi T4 asennetaan putkeen, ohjain lopettaa automaattisesti aikaohjauksen ja siirtyy lämpötilaohjauksen. Kun anturi T4 asennetaan, sen etäisyyden on mittausvirheen välttämiseksi oltava vähintään 1,5 metriä säiliöstä. Asetusten vaiheet: Siirry stand-by-tilassa tcyc-valikkoon. Paina SET siirtyäksesi tcyc-valikkoon, ruudulle tulee tc 1o 05:00, mene ensimmäisen aikajakson päällekytkentäajan alavalikkoon. Paina SET, tuntien 05 alkaa vilkkua. Paina tuntien asettamiseksi. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina minuuttien asettamiseksi. Paina uudelleen SET, minuuttien 03Min alkaa vilkkua. Paina lämpimän käyttöveden pumpun 29 / 64

31 käyntiajan asettamiseksi. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Paina, ruudulle tulee tc 1F 07:00, mene ensimmäisen aikajakson poiskytkentäajan alavalikkoon. Paina SET, tuntien 07 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, minuuttien 15Min alkaa vilkkua. Paina lämpimän käyttöveden pumpun taukoajan asettamiseksi. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen Paina, ruudulle tulee tc 2o 11:00, mene toisen aikajakson päällekytkentäajan alavalikkoon. Paina SET, tuntien 11 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, minuuttien 03Min alkaa vilkkua. Paina lämpimän käyttöveden pumpun käyntiajan asettamiseksi. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Paina, ruudulle tulee tc 2F 13:00, mene toisen aikajakson poiskytkentäajan alavalikkoon. Paina SET, tuntien 13 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, minuuttien 15Min alkaa vilkkua. Paina lämpimän käyttöveden pumpun taukoajan asettamiseksi. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen / 64

32 Paina, ruudulle tulee tc 3o 17:00, mene kolmannen aikajakson päällekytkentäajan alavalikkoon. Paina SET, tuntien 17 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, minuuttien 03Min alkaa vilkkua. Paina lämpimän käyttöveden pumpun käyntiajan asettamiseksi. Paina tämän jälkeen ESC poistuaksesi ja kuitataksesi asetuksen. Paina, ruudulle tulee tc 3F 22:00, mene kolmannen aikajakson poiskytkentäajan alavalikkoon. Paina SET, tuntien 22 alkaa vilkkua. Paina asettaaksesi tunnit. Paina uudelleen SET, minuuttien 00 alkaa vilkkua. Paina asettaaksesi minuutit. Paina uudelleen SET, minuuttien 15Min alkaa vilkkua. Paina lämpimän käyttöveden pumpun taukoajan asettamiseksi. Paina ESC poistuaksesi alavalikosta tai odota 20 sekuntia, jolloin yksikkö poistuu alavalikosta ja asetut parametrit tallentuvat automaattisesti Huomautus: Edellä esitettiin aikaohjauksen asetukset, mutta lämpötilaohjauksen asetuksia tehtäessä menetellään samoin. 31 / 64

33 8. Toimintojen toiminta ja parametrien asetus (käyttäjä) 8.1 Päävalikko Lähdetään Standby-tilasta. Paina SET, paina jälleen, ja valitse "PWD 0000", tehdasasetus: salasana "0000". Paina, anna salasanan ensimmäinen numero. Paina SET, salasanan toinen numero alkaa vilkkua. Paina, anna salasanan toinen numero. Paina SET, salasanan kolmas numero alkaa vilkkua. Paina, anna salasanan kolmas numero. Paina SET, salasanan neljäs numero alkaa vilkkua. Paina, anna salasanan neljäs numero. Paina jälleen SET palataksesi päävalikkoon. Paina jälleen valitaksesi päävalikon. Paina ESC poistuaksesi päävalikosta. 8.2 Alavalikko Valittuasi ja kuitattuasi päävalikon: Paina SET mennäksesi alavalikkoihin. Paina valitaksesi alavalikon. Paina SET valitaksesi haluamasi alavalikon. Paina asettaaksesi parametrin. Paina ESC poistuaksesi alavalikosta. Paina ESC poistuaksesi päävalikosta. 8.3 DT Lämpötilaero aurinkokeräinpiirin pumpulle Kuvaus: Keräinpiirin pumppu (P1) käynnistyy lämpötilaerotoiminnon ohjaamana, kun kytkeytymiselle asetettu lämpötilaero DT keräimen ja varaajasäiliön välillä saavutetaan. Kun lämpötilaero keräimen ja säiliön välillä laskee poiskytkentäarvoon (DT), pumppu pysähtyy. Esimerkki: Kun päällekytkennälle on asetettu DT-arvo 8 C ja poiskytkennälle 4 C ja säiliön alaosan lämpötila on 20 C, pumppu käynnistyy kun keräimen lämpötila nousee 32 / 64

34 arvoon 28 C ja sammuu kun keräimen lämpötila laskee 24 C:een. Huomautus: Päälle/poiskytkentälämpötilojen DT-asetukset 8 o C ja 4 o C ovat vakiona järjestelmässä usean vuoden kokemuksen perusteella ja niitä ei pidä muuttaa kuin erikoistapauksissa (esim. pitkä lämmönsiirtoetäisyys). Normaalisti suosittelemme oletusarvoja. DT-arvot päälle/poiskytkennälle ovat pari. Virheiden välttämiseksi lämpötilaerojen väliseksi vähimmäiseroksi ( Ton Toff) on asetettu 2 o C. Päälle/poiskytkennän lämpötilaeron asetus Asetus löytyy DT-valikosta. Paina SET, DT O 08oC ilmestyy näytölle ja "08oC" vilkkuu, päällekytkennän lämpötilaero voidaan nyt asettaa. Paina asettaaksesi päällekytkennän DT O -arvon, säätöalue on (DT F+2 o C) 20 o C, tehdasasetus 8 o C. Paina ESC poistuaksesi asetuksista, parametri tallentuu automaattisesti. Paina, DT F 04 o C ilmestyy näytölle ja "04 o C" vilkkuu, poiskytkennän lämpötilaero voidaan nyt asettaa. Paina asettaaksesi poiskytkennän DT F -arvon, säätöalue on ON (DT O 2 C), tehdasasetus 4 C. Paina ESC poistuaksesi asetuksista tai odota 20 sekuntia, parametri tallentuu automaattisesti. 8.4 TEMP Lämpötilan päävalikko Tehdasasetukset tähtäävät aurinkokeräinjärjestelmän parhaaseen mahdolliseen toimintaan kaikilta osin. Näitä asetuksia voidaan kuitenkin muuttaa, jos järjestelmälle asetetaan erikoisvaatimuksia, tällöin on asetusten muuttamisen jälkeen huolellisesti seurattava järjestelmän osien toimintatietoja. 33 / 64

35 Huomautus: Asetettavat parametrit riippuvat järjestelmän rakenteesta ja kaikkia parametreja ei siis voida soveltaa kaikkiin järjestelmiin. TEMP-päävalikon kautta pääsee seuraavanlaiseen alavalikkoon. Kappale Teh- Funkt. Lämpötila- Lämpötilan funktio Säätöalue das- poistuasetumislämpötilkoodi EMO Korkein poiskytkennän lämpötilaarvo keräimelle F EMO Korkein päällekytkennän lämpötilaarvo keräimelle N Keräimen korkein rajoitettu CMX lämpötila (Keräimen jäähdytystoiminto) CMN Keräimen alhaisen lämpötilan suojaus (ON+3 o C)~ o C o C (OFF-3 o C)~197 o C 90 o C ~180 o C 120 o C 110 o C 0 o C~90 o C OFF 107 o C CFR Keräimen jäätymislämpötilasuojaus -10 o C~10 o C OFF REC Säiliön jäähdytyslämpötila OFF SMX Säiliön maksimilämpötila 2 o C~95 o C 70 o C 68 o C Lämpötilayksikön vaihto, C - F o C ~ o F Celsius/Fahrenheit o C EMOF Keräimen korkein poiskytkentälämpötila (keräimen hätäsulkutoiminto) Toiminnon kuvaus: Kun keräimen lämpötila nousee tähän maksimiarvoon (EM), keräimen hätätoiminto aktivoituu ja keräinpiirin kierrätyspumppu pysähtyy, ja näin estetään järjestelmän muille osille liian korkeasta lämpötilasta aiheutuvat vauriot. EMOF-lämpötilan säätöalue on (EMON+3 o C 200 o C), tehdasasetus 130 o C. Kun keräimen lämpötila nousee keräimen korkeimpaan rajoitettuun lämpötilaan, keräinpiirin kierrätyspumppu pysähtyy, mutta kun keräimen lämpötila laskee keräimen korkeimpaan kytkentälämpötilaan EMON (tehdasas. 120 C), keräinpiirin pumppu käynnistyy ja keräimen hätäsulku deaktivoituu. EMOF Korkein poiskytkennän lämpötila-arvo keräimelle 34 / 64

36 Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko EMOF, jolloin näytölle ilmestyy EMOF 130 o C. Paina SET ja parametri 130 o C alkaa vilkkua. Paina asettaaksesi korkeimman poiskytkentälämpötilan, säätöalue on (EMON+3 o C) 200 C, tehdasasetus 130 C. Paina uudelleen SET tämän toiminnon aktivoinnin kytkemiseksi päälle/pois, näytöllä on EMOF - - -, kun toiminto ei ole aktivoitu. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. EMON Korkein päällekytkennän lämpötila-arvo keräimelle Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko EMON, jolloin näytölle ilmestyy EMON 120 C. Paina SET ja parametri 120 o C alkaa vilkkua. Paina asettaaksesi päällekytkennän korkeimman lämpötilan, säätöalue on (EMOF-3 o C) 197 C, tehdasasetus 120 C. Paina uudelleen SET tämän toiminnon aktivoinnin kytkemiseksi päälle/pois, näytöllä on EMON - - -, kun toiminto ei ole aktivoitu. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. Kun nämä kaksi keräimen hätäsulusta ilmoittavaa symbolia vilkkuvat samanaikaisesti näytöllä, se ilmoittaa toiminnon olevan aktivoitunut ja säiliön lämpötilan saavuttaneen korkeimman raja-arvonsa. Kun vain tämä keräimen hätäsulusta ilmoittavaa symboli vilkkuu näytöllä, myös se ilmoittaa toiminnon olevan aktivoitunut mutta että säiliön lämpötila ei ole saavuttanut korkeinta raja-arvoaan. 35 / 64

37 8.4.2 CMX Keräimen korkein rajoitettu lämpötila (keräimen jäähdytystoiminto) Toiminnon kuvaus: Jos kuumavesivaraajaa ei käytetä pidempään aikaan, järjestelmän auringosta ottama energia vähenee, ja kun varaajasäiliön lämpötila saavuttaa asetetun maksimiarvonsa, keräinpiirin pumppu pysähtyy ja myös asetettu lämpötilaero saavutetaan. Jos aurinko edelleen paistaa, keräimen lämpötila jatkaa nousuaan ja voi nousta kiertävän nesteen kiehumispisteeseen - keräin ylikuumenee - ja tällaista tilannetta on vältettävä. Keräimen korkeimman rajoitetun lämpötilan (keräimen jäähdytystoiminto) asetuksen avulla estää lämmönsiirtonesteen höyrystyminen. Hiukan ennen keräimen maksimilämpötilan saavuttamista keräinpiirin pumppu käynnistyy ja jäähdyttää lämmönsiirtonestettä käyttäen hyväksi putkiston ja varaajasäiliön lämpöhäviöitä. Jos keräimen lämpötila nousee maksimiarvoonsa, keräinpiirin pumppu käynnistyy myös siinä tapauksessa, että säiliön lämpötila on jo maksimiarvossa. Keräinpiirin pumppu toimii, kunnes keräimen lämpötila laskee nestekierron ansiosta tai kunnes säiliön lämpötila nousee hätätilannearvoonsa ( 95 o C). Kun ilmestyy näytölle ja vilkkuu samanaikaisesti näytöllä, se ilmoittaa säiliön hätätilannelämpötila on saavutettu, säiliön hätäsulkutoiminto on aktivoitu ja säiliön lämpötila on 95 o C. Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko CMX, jolloin näytölle ilmestyy CMX 110oC. Paina SET, jolloin 110 oc alkaa vilkkua. Paina keräimen korkeimman rajoitetun lämpötilan asettamiseksi, säätöalue on (110 C 190 C). Tehdasasetus on 110 C. Paina uudelleen SET tämän toiminnon aktivoinnin kytkemiseksi päälle/pois, näytöllä on CMX - - -, kun toiminto ei ole aktivoitu. 36 / 64

38 Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. CMX-symboli näkyy näytöllä ilmoittaen, että keräimen jäähdytystoiminto on aktivoitu CMN Keräimen alhaisen lämpötilan suojaus Kuvaus: Kun keräimen todellinen lämpötila on alle asetetun CMN-arvon, keräinpiirin pumppu sammuu ja siinäkään tapauksessa, että lämpötilaero keräimen ja varaajan välillä on suurempi kuin päällekytkentäarvo, keräinpiirin pumppu ei käynnisty. Kun keräimen lämpötila on 2 C korkeampi kuin asetettu CMN-arvo ja keräinpiirin pumppu on valmiustilassa, ohjain poistuu tästä ohjelmasta. Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko CMN, jolloin näytölle ilmestyy CMN - - -, oletusarvo on OFF. Paina SET, oletusarvoisen symbolin alkaa vilkkua. Paina jälleen SET muuttaaksesi toiminnon aktivointitilaa (OFF/ON). Paina asettaaksesi keräimen alhaisen lämpötilan suojauksen arvon CMN, säätöalue 00 o C 90 C, kun olet ensiksi aktivoinut toiminnon, tehdasasetus 10 C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. CMN-symboli näkyy näytöllä ilmoittaen, että toiminto on aktivoitu CFR Keräimen jäätymislämpötilasuojaus Kuvaus: Talviaikaan, kun keräimen lämpötila laskee alle asetetun jäätymisenestolämpötilan CFR, keräimen pumppu käynnistyy siirtämään lämmintä vettä varaajasta keräimelle, jota voidaan näin lämmittää. Kun varaajan lämpötila (T2) laskee 6 C:een, sähkölämmitin 37 / 64

39 kytkeytyy automaattisesti päälle ja nostaa varaajan lämpötilan (T2) 20 C:een tai se voidaan sammuttaa poistumalla CFR-ohjelmasta. Kun keräimen lämpötila nousee yli 3 C:een, keräinpiirin pumppu pysähtyy, ja järjestelmä poistuu CFR-ohjelmasta. Tätä toimintoa käytetään järjestelmissä, joissa lämmönsiirtonesteenä käytetään pelkkää vettä, ja näin estää sen jäätyminen. Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko CFR, jolloin näytölle ilmestyy CFR ----, oletusarvo on OFF. Paina SET, alkaa vilkkua. Paina jälleen SET muuttaaksesi toiminnon aktivointitilaa (OFF/ON). Paina asettaaksesi keräimen jäätymissuojauksen lämpötilan, säätöalue on(-10 oc 10 C), kun olet ensiksi aktivoinut toiminnon, tehdasasetus 4 C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. CFR-symboli näkyy näytöllä ilmoittaen, että toiminto on aktivoitu. Huomautus: Tämä toiminto kuuluu ainoastaan järjestelmiin, joissa käytetään lämmönsiirtonestettä ilman jäätymissuojaa; tällainen järjestelmä soveltuu vain ilmastoalueille, joilla pakkasraja alittuu korkeintaan vain muutamana päivänä vuodessa. Jos turvallisuusvaatimukset ovat korkeat, pakkasenkestävää nestettä on syytä käyttää ja suosittelemmekin sitä jäätymisongelmien estämiseksi SMX Säiliön maksimilämpötila Kuvaus: Kun lämpötilaero DT keräimen (T1) ja varaajasäiliön (T2) välillä nousee kierrätyspumpun päällekytkentäarvoon, keräinpiirin pumppu käynnistyy, mutta ohjain valvoo lämpötilaa säiliön yläosassa anturin T3 avulla, ja jos lämpötila (T3) ylittää asetetun maksimiarvon (SMX), keräinpiirin pumppu pysähtyy, vaikka DT-arvon mukaan sen tulisikin olla käynnissä. Kun säiliön lämpötila laskee 2 C alle SMX-arvon, keräinpiirin pumppu käynnistyy jos DT-arvo sitä edellyttää. 38 / 64

40 Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko SMX, jolloin näytölle ilmestyy SMX 70 C. Paina SET, jolloin 70 o C alkaa vilkkua. Paina asettaaksesi säiliön maksimilämpötilaarvon, säätöalue on 2 o C 95 o C), oletusarvo on 70 oc. Paina uudelleen SET tämän toiminnon aktivoinnin kytkemiseksi päälle/pois, näytöllä on SMX - - -, kun toiminto ei ole aktivoitu. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. SMX-symboli näkyy näytöllä ilmoittaen, että toiminto on aktivoitu REC Säiliön jäähdytyslämpötila Kuvaus: Jos varaajan lämpötila nousee maksimilämpötilaan (SMX) ja keräimen lämpötila (T1) on samanaikaisesti 5 C varaajan lämpötilaa alempi, keräinpiirin pumppu voidaan käynnistää ja säiliön lämpötilaa laskea keräimessä tapahtuvan lämpöhäviön avulla; piirin pumppu käy, kunnes varaajan lämpötila on laskenut alle maksimiarvon (SMX). Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko REC, jolloin näytölle ilmestyy REC OFF, oletusarvo on OFF. Paina SET, OFF alkaa vilkkua. Paina jälleen SET muuttaaksesi toiminnon aktivointitilaa (OFF/ON). Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. REC-symboli vilkkuu näytöllä ilmoittaen, että toiminto on aktivoitu C_F Lämpötilayksikön vaihto, Celsius/Fahrenheit 39 / 64

41 Asetusten vaiheet: Mene TEMP-päävalikkoon ja valitse alavalikko C_F, jolloin näytölle ilmestyy C_F o C. Paina SET, C alkaa vilkkua. Paina asettaaksesi haluamasi lämpötilayksikön käyttöön, oletusarvona on o C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetut parametrit tallentuvat automaattisesti. 8.5 FUN Aputoiminnot Ohjaimen aputoimintojen asetukset tehdään FUN-valikon kautta, jolloin useita aputoimintoja voidaan aktivoida samalla kertaa. Huomautus: Joissakin toiminnoissa edellytetään lisätuloa ohjaimeen esimerkiksi lämpötila-anturia varten tai lisälähtöä, joka ohjaa esimerkiksi pumppua tai sähkömagneettiventtiiliä. FUNvalikossa saattavat jotkin tässä esitetyistä toiminnoista olla pois käytöstä, jolloin käytettävissä olevien toimintojen alavalikko voi näyttää toisenlaiselta. FUN-päävalikon kautta pääsee seuraavanlaiseen alavalikkoon. Kappal e Koodi Toiminnon kuvaus Säätöalue Tehdasasetus DVWG Legionellabakteerin torjunta P nmin DTS P1 Pumpun käyttötavan valinta Pumpun käyntinopeuden säätö Pumpun vakiolämpötilaero (nopeussäädölle) 5 o C~95 o C OFF ON/OFF: kytkentäohjaus PLUS: pumppu HEA: normaali suurtehopumppu 30~100% (HEA20~100% ) ON/OFF-kytkentäohjaus 30% 2 o C~30 o C 8 o C 40 / 64

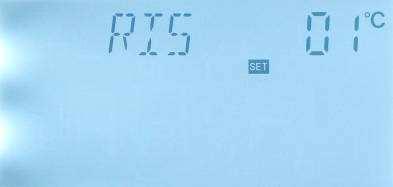

42 RIS P FTYP Kierrätyspumpun tuloarvo (nopeussäätöä varten) P2 Pumpun käyttötavan valinta Virtausmittarityypin valinta 1 o C~20 o C 1 o C ON/OFF: kytkentäohjaus HEA: suurtehopumppu 01: mekaaninen 02: elektroninen OHQM Lämpötehon mittaus ON/OFF OFF ON/OFF-kytkentäohjaus 01: mekaaninen virtausmittari FMAX Virtaaman asetus 0.1~20 l/min 2.0l/min MEDT Lämmönsiirtonesteen tyyppi MED% Lämmönsiirtonesteen pitoisuus 00: vesi 01: propyleeniglykoli 02: glykoli 03: Tyfocor LS/G-LS 20~ INTV Jaksotoiminta ON/OFF OFF tstp trun Pumpun pysäytysaikajakso Pumpun käyntiaikajakso 2~60m 5~120s 01: propyleeniglykoli 30m 15s AHO Termostaattitoiminto 0~95 o C 45 o C COOL BYPR AHF Termostaattitoiminto 0~95 o C 40 o C Säiliön jäähdytystoiminto Ohivirtaus (korkea lämpötila) 5 o C~95 o C 80 o C 5 o C~120 o C 80 o C DVWG Legionellabakteerin torjunta 41 / 64

43 Kuvaus: Bakteerien kasvun estämiseksi säiliössä, jonka lämpötila on pidemmän aikaa alhainen, järjestelmä seuraa säiliön lämpötilaa automaattisesti 7päivän jaksoissa, ja jos lämpötila ei tuona aikana kertaakaan ole noussut yli 70 C:een, niin tehdasasetuksen mukaan järjestelmä kytkee lämmityksen automaattisesti päälle seitsemäntenä päivän kello 01:00 ja pitää sen päällä, kunnes lämpötila on noussut 70 C:een, jolloin bakteerit kuolevat ja toiminto voi kytkeytyä pois päältä. Asetusten vaiheet: Valitse alavalikko CVWG, näytölle ilmestyy DVWG ---. Oletusasetus on OFF. Paina SET, --- alkaa vilkkua. Paina SET aktivoidaksesi tämän toiminnon, jolloin näytölle ilmestyy DVWG 70 o C. Paina asettaaksesi bakteerientorjuntatoiminnon lämpötilan, säätöalue on 5 o C 95 o C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti P1 Pumpun (P1) käyttötavan valinta Kuvaus: Pumppu P1 voidaan asettaa noudattamaan yhtä kolmesta käyttötavasta: ON/OFF: normaali pumppu, on/off-kytkentä PLUS: normaali pumppu, pulssikäyttö HEA: suurtehopumppu, kierroslukuohjaus Asetusten vaiheet: Mene FUN-päävalikkoon ja valitse alavalikko pumpun P1 käyttötavan valintaa varten, näytölle ilmestyy P1 ONOF. Paina SET avataksesi valikon, näytölle ilmestyy vilkkuva P1 ONOF, tehdasasetus on ON/OF. 42 / 64

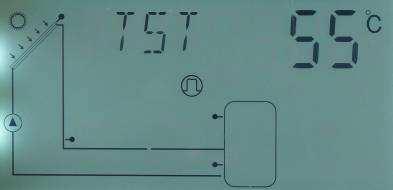

44 Paina, näytölle ilmestyy P1 PLUS, jolloin käyttötapa on pulssikäyttö. Paina, näytölle ilmestyy P1 HE A, jolloin käyttötapa on kierroslukuohjaus (suurtehopumppu). Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Huomautus: Kun pumpun käyttötavaksi on valittu P1 ONOF, pumppu toimii vakiokierroksilla ja kierroslukuohjaus on pois toiminnasta. Kun pumpun käyttötavaksi on valittu P1 PLUS, pumpun nopeutta muutetaan alueella 30 % 100 %. Kun pumpun käyttötavaksi on valittu P1 HE A, pumpun nopeutta muutetaan alueella 20 % 100 % nmin Pumpun nopeussäätö(kierroslukuohjaus) Ainoastaan siinä tapauksessa, että pumpun (P1) käyttötavaksi on valittu PLUS (normaali pumppu) tai HE A (suurtehopumppu), voidaan päästä nmin-alavalikkoon (pumpun nopeussäätö). Normaali ONOF-kytkentäkäyttö: Kun kierrätyspumpun nopeussäätö on pois toiminnasta, pumppu käy vakiokierroksilla ja virtaama ei muutu. PLUS- tai HE A -käyttötapa: Kierroslukusäätö on käytössä ja ohjausjärjestelmä pyrkii pitämään lämpötilaeron keräimen ja varaajasäiliön välillä vakiona. Pumpun tehoa säädetään jatkuvasti ja siten virtaamaa lisätään tai vähennetään lämpötilaeron mukaan. Asetusten vaiheet: Mene FUN-päävalikkoon ja valitse alavalikko nmin, jolloin näytölle ilmestyy nmin 30. Paina SET, 30 alkaa vilkkua. Paina asettaaksesi pumpun minimikierrosnopeuden, säätöalue on 30 % 100 %, ja tehdasasetus 30 %. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. 43 / 64

45 DTS Pumpun vakiolämpötilaero (nopeussäädölle) Kuvaus: Kun lämpötilaero keräimen ja säiliön välillä nousee päällekytkentäarvoon, keräinpiirin pumppu käynnistyy ja saavuttaa asetetun (30 %) miniminopeuden 20 sekunnissa. Tämän jälkeen ohjain seuraa lämpötiloja jatkuvasti, ja kun vakiolämpötilaero (DTS) saavutetaan, pumpun nopeussäätö tapahtuu automaattisesti. Sillä edellytyksellä että virtaama on yli asetetun maksimivirtaaman, pumppu käy tällä nopeudella vakiolämpötilaeron (DTS) ylläpitämiseksi ja siten pyrkii saamaan talteen mahdollisimman paljon energiaa. Pumpun nopeus voi säätyä automaattisesti kahden parametrin perusteella: asetettu maksimivirtaama ja vakiolämpötilaero (DTS). Jos lämpötilaero laskee poiskytkentäarvoon ( T OFF), keräinpiirin pumppu pysähtyy. Asetusten vaiheet: Mene FUN-päävalikkoon ja valitse alavalikko DTS, jolloin näytölle ilmestyy DTS 08 C. Paina SET, 08 o C alkaa vilkkua. Paina asettaaksesi DTS:n vakioarvon, säätöalue on 2 o C 30 C, tehdasasetus on 08 C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti RIS Kierrätyspumpun tuloarvo (nopeussäätöä varten) Asetusten vaiheet: Mene FUN-päävalikkoon ja valitse alavalikko RIS, jolloin näytölle ilmestyy RIS 01 C. Paina SET, 01 C alkaa vilkkua. Paina asettaaksesi RIS:n vakioarvon, säätöalue on 1 C 20 C, tehdasasetus on 1 C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti P2 Pumpun (P2) käyttötavan valinta Kuvaus: Pumppu P2 voidaan asettaa noudattamaan yhtä 44 / 64

46 kahdesta käyttötavasta: ON/OFF: normaali pumppu, on/off-kytkentä HEA: suurtehopumppu, kierroslukuohjaus Asetusten vaiheet: Mene FUN-päävalikkoon ja valitse alavalikko pumpun P2 käyttötavan valintaa varten, näytölle ilmestyy P2 ONOF. Paina SET avataksesi valikon, näytölle ilmestyy vilkkuva P2 ONOF, tehdasasetus on ONOF. Paina, näytölle ilmestyy P2 HE A, jolloin käyttötapa on kierroslukuohjaus (suurtehopumppu). Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti FTYP Virtausmittarityypin valinta FTYP: Virtausmittarityypin valinta, asetusvaihtoehdot: Virtausmittarin tyyppi: 01: mekaaninen virtausmittari 02: elektroninen virtausmittari Valitse FTYP-alavalikko, näytölle ilmestyy FTYP 01. Paina SET, 01 alkaa vilkkua. Paina asettaaksesi virtausmittarin tyypin, vaihtoehdot ovat: 01 tai 02 Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Huomaa: Jos valitaan digitaalinen virtausmittari, näytölle ilmestyy symboli (ks. kuva oikealla) OHQM Lämpötehon mittaus Kuvaus: Ohjaimessa on lämpötehon mittaustoiminto, jolla se mittaa keräimeltä varaajasäiliöön siirretyn energian määrää. Mittausta varten on saatava tieto meno- ja paluuputkien 45 / 64

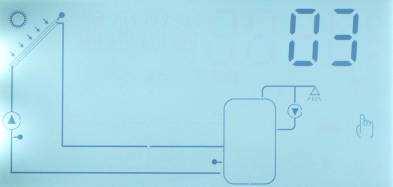

47 lämpötiloista ja erillinen virtausmittari on asennettava kierrätyspiiriin virtaaman mittaamiseksi. Aurinkokeräinjärjestelmän siirtämä energia lasketaan virtaaman ja lämpötilan mitattujen parametrien (T1 ja T6) perusteella (anturit meno- ja paluuputkessa). Päivän aikana saatu energia ilmoitetaan DkWh-arvona ja aiemmin saatu energiamäärä kwh- tai MWh-arvona. Näiden kahden lukeman summa on senhetkinen saatu kokonaisenergiamäärä. OHQM Lämpöenergian mittaus, OHQM:n tehdasasetus on OFF Asetusten vaiheet: Mene alavalikkoon OHQM. Paina SET, näytölle ilmestyy OHQM. Paina SET, OFF alkaa vilkkua. Paina SET aktivoidaksesi tämän toiminnon, jolloin näytölle ilmestyy OHQM ON. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Huomautus: 1) Päivän aikana saadun lämpöenergian arvo, kertyneen lämpöenergian summa-arvo ja pumpun käyntiaika voidaan nollata seuraavasti: Lähdetään Standby-tilasta: Paina valitaksesi kuluvan päivän kertyneen lämpöenergia-arvon, näytölle ilmestyy DKWH XX. Paina SET -painiketta 3 sekunnin ajan, summeri antaa kolme merkkiääntä ja päivän energia-arvo nollautuu 00. Paina -painiketta valitaksesi kertyneen energiamäärän arvon, näytölle ilmestyy KWH XX tai MWH XX. Paina SET -painiketta 3 sekunnin ajan, summeri antaa kolme merkkiääntä ja kertyneen energiamäärän arvo nollautuu 00. Paina -painiketta valitaksesi pumpun käyntiajan, näytölle ilmestyy hp XX. Paina SET -painiketta 3 sekunnin ajan, summeri antaa kolme merkkiääntä ja pumpun käyntiaika nollautuu 00. 2) Ainoastaan silloin, kun energianmittaustoiminto on asetettu käyttöön, pumpun käyntiajan laskenta on toiminnassa. 46 / 64

48 FMAX Virtaaman asetus FMAX: Virtaama l/min, säätöalue on 0,1 20 l/min, joka muuttuu 0,1 litralla jokaisella painikkeen painalluksella, tehdasasetus on 2,0 l/min. Asetusten vaiheet: Valitse FMAX-alavalikko, näytölle ilmestyy FMAX 2.0. Paina SET, 2.0 alkaa vilkkua. Paina asettaaksesi virtaaman parametriarvon, säätöalue on 0,1 20. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti MEDT Lämmönsiirtonesteen tyyppi MEDT: Lämmönsiirtonesteen tyyppi, asetusarvot 00, 01, 02 ja 03, tehdasasetus on 01. Lämmönsiirtonesteen tyyppi: 00: vesi 01: propyleeniglykoli 02: glykoli 03: Tyfocor LS/G-LS Asetusten vaiheet: Valitse MEDT-alavalikko, näytölle ilmestyy MEDT 01. Paina SET, 01 alkaa vilkkua. Paina valitaksesi lämmönsiirtonesteen tyypin, asetusarvot ovat 00, 01, 02 ja 03. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti MED% Lämmönsiirtonesteen pitoisuus MED%: Lämmönsiirtonesteen pitoisuus (tilavuusprosentteina), riippuu nesteen tyypistä, säätöalue on ja tehdasasetus 40. Asetusten vaiheet: Valitse MED%-alavalikko, näytölle ilmestyy MED% 40. Paina SET, 40 alkaa vilkkua. Paina asettaaksesi pitoisuusarvon, säätöalue on / 64

49 Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Huomautus: Jos MEDT asetus on 00 tai 03, MED%-arvoa ei näytetä lainkaan INTV Pumpun jaksotoiminto Kuvaus: Tämä toiminto on käytännöllinen, jos keräimen anturia ei ole asennettu keräimeen (vaan keräimeltä tulevaan putkeen). Kun keräinpiirin pumppu on valmiustilassa (päällekytkennän lämpötilaeroa (DT) ei ole saavutettu), keräimen lämpötilaa mitataan käynnistämällä pumppu 15 sekunnin ajaksi (asetus trun) 30 minuutin välein (asetus tstp), jolloin keräimessä oleva kuuma neste virtaa putkistoon, johon anturi on asennettu, ja näin ohjain voi seurata, onko lämpötilaero saavuttanut päällekytkennän edellyttämän arvon. Tämä toiminto on käytössä vain asetettuna ajanjaksona, jonka oletusasetus on 07:00~18:00. Asetusten vaiheet: Mene INTV-alavalikkoon, näytölle ilmestyy INTV. Paina SET, INTV OFF alkaa vilkkua, oletusasetus on OFF. Paina uudelleen SET, OFF alkaa vilkkua. Paina SET aktivoidaksesi tämän toiminnon, jolloin näytölle ilmestyy INTV ON. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti tstp Pumpun pysäytysaikajakso Asetusten vaiheet: Valitse tstp-alavalikko, näytölle ilmestyy tstp 30. Paina SET, parametri 30 alkaa vilkkua, tehdasasetus on 30 minuuttia. Paina asettaaksesi aikajakson, säätöalue on 2 60 minuuttia. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat 48 / 64

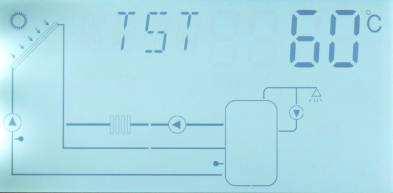

50 automaattisesti trun Pumpun käyntiaikajakso Asetusten vaiheet: Valitse trun-alavalikko, näytölle ilmestyy trun 15. Paina SET, parametri 15 alkaa vilkkua, tehdasasetus on 15 sekuntia. Paina asettaaksesi aikajakson, säätöalue on sekuntia. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti AHO /AHF Automaattinen termostaattitoiminto Automaattinen termostaattitoiminto toimii keräinjärjestelmästä erillään ja sitä käytetään liiallisen lämmön poistoon varaajasäiliöstä tai lisälämmittimen käynnistämiseen, kun varaajan lämpötila nostetaan haluttuun lämpötilaan. Tämä toiminto vaatii sähkömagneettiventtiilin tai kierrätyspumpun R1, vastaava lämpötila-arvo on T5. Huomautus: AHO<AHF: Tällä termostaattitoiminnolla ohjataan lisälämmitintä. AHO>AHF: Tällä termostaattitoiminnolla poistetaan liikalämpöä varaajasäiliöstä. AHO>AHF, liikalämmön poisto AHO<AHF, lisälämmitys Mene AHO-alavalikkoon, näytölle ilmestyy AHO Paina SET, --- alkaa vilkkua. Paina uudelleen SET, näytölle ilmestyy AHO 45 C ja 45 C alkaa vilkkua. Paina asettaaksesi tämän toiminnon päällekytkentälämpötilan, säätöalue on 0 o C 95 o C. 49 / 64

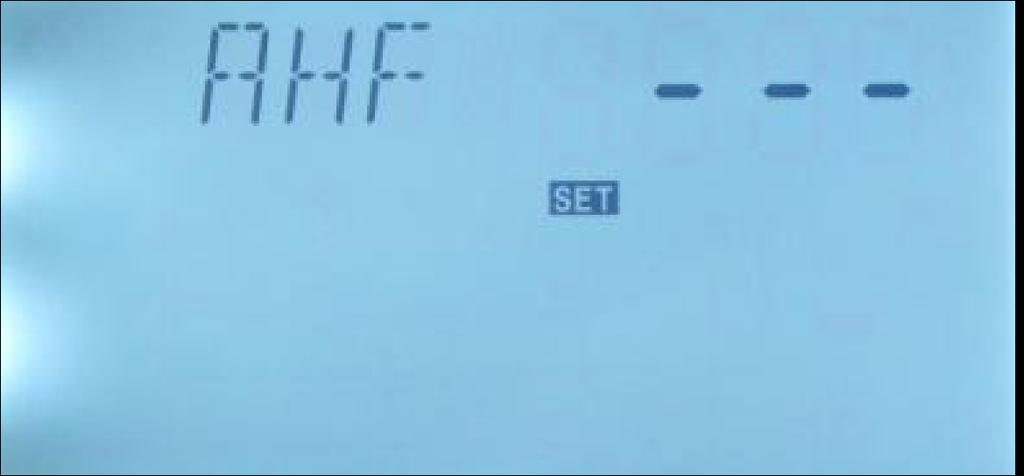

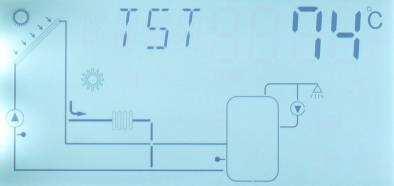

51 Paina ESC poistuaksesi ja kuitataksesi asetuksen. Paina, näytölle ilmestyy AHF 40 C ja 40 C alkaa vilkkua. Paina SET, AHF 40 vilkkuu, tehdasasetus on 40 o C. Paina asettaaksesi tämän toiminnon poiskytkentälämpötilan, säätöalue on 0 C 95 C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. aktivoitu. Kun tämä symboli näkyy näytöllä, se ilmoittaa, että termostaattitoiminto on COOL Säiliön jäähdytystoiminto Kuvaus: Varaajasäiliön jäähdytys on keräinjärjestelmästä erillinen toiminto ja sitä käytetään johtamaan pois liiallinen lämpöenergia säiliöstä muuhun lämmönluovutuslaitteeseen, jolloin säiliön lämpötila saadaan pysymään vakiona. Tätä toimintoa varten järjestelmään on asennettava ylimääräinen pumppu R1, jota ohjaa anturin T3 antama lämpötilatieto. Esimerkki: Jos jäähdytystoiminnon rajalämpötilaksi asetetaan 80 C, niin lämpötilan (T3) noustessa tähän arvoon, jäähdytystoiminto käynnistyy automaattisesti ja käynnistää pumpun R1, joka käy, kunnes säiliön lämpötila on laskenut 77 C:een. Asetusten vaiheet: Mene COOL-alavalikkoon, näytölle ilmestyy COOL Paina SET, asetus alkaa vilkkua, oletusarvo on OFF. Paina uudelleen SET tämän toiminnon aktivoinnin kytkemiseksi päälle/pois, näytölle tulee COOL 80 C, kun toiminto on aktivoitu, ja 80 C vilkkuu. Paina asettaaksesi halutun lämpötilan, säätöalue on 5 C 95 C. 50 / 64

52 Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Kun tämä symboli näkyy näytöllä, se ilmoittaa, että jäähdytystoiminto on aktivoitu. Sovellusesimerkki Säiliön liikalämmön poisto BYPR Ohitustoiminto (korkea lämpötila) Kuvaus: Jos varaajan lämpötila nousee maksimilämpötilaan (SMX) ja jos keräimen lämpötila (T1) nousee asetettuun BYPR-arvoon, keräinpiirin pumppu (P1) voidaan käynnistää ja samanaikaisesti aktivoidaan sähkömagneettiventtiili (3-tie) R1, jolloin ylimääräinen lämpö voidaan johtaa lämmönvaihtimeen tai putkeen. Keräimen lämpötila alkaa laskea, ja kun se on 10 C alle BYPR-asetusarvon tai kun säiliön lämpötila T3 on laskenut alle maksimilämpötilan (SMX), sekä P1 että R1 kytketään pois toiminnasta. Asetusten vaiheet: Mene BYPR-alavalikkoon, näytölle ilmestyy BYPR Paina SET, parametri alkaa vilkkua, oletusasetus on OFF. Paina uudelleen SET tämän toiminnon aktivoinnin 51 / 64

53 kytkemiseksi päälle/pois, näytölle tulee BYPR 80 C, kun toiminto on aktivoitu, ja 80 C vilkkuu. Paina asettaaksesi halutun lämpötilan, säätöalue on 5 C 120 C. Paina ESC poistuaksesi valikosta tai odota 20 sekuntia, asetetut parametrit tallentuvat automaattisesti. Kun tämä symboli näkyy näytöllä, se ilmoittaa, että jäähdytystoiminto on aktivoitu. Sovellusesimerkki (vain havainnollistava) Lämmön poisto vaihtimeen Lämmön poisto putkistoon Huomautus: Kun yksi kolmesta toiminnosta (BYPR, AHO tai COOL) on aktivoitu, kahden muun aktivointi poistuu automaattisesti. 8.6 HND Käsiohjaus Kun ohjainta käytetään ensimmäistä kertaa tai kun suoritetaan vianetsintää, ohjaimen lähtöjä (P1, P2, R1, H1) voidaan kytkeä päälle/pois käsiohjauksella. Asetusten vaiheet: Mene HND-päävalikkoon. Paina SET, näytölle ilmestyy HND1 off, P1-lähtöä voidaan nyt ohjata manuaalisesti. Paina uudelleen SET, on alkaa vilkkua ja P1 on kytketty päälle. Paina uudelleen SET, off alkaa vilkkua ja P1 on kytketty pois päältä. Paina ESC poistuaksesi P1:n asetuksista. 52 / 64

54 Paina, näytölle ilmestyy HND2 off, P2-lähtöä voidaan nyt ohjata manuaalisesti. Paina uudelleen SET, on alkaa vilkkua ja P2 on kytketty päälle. Paina uudelleen SET, off alkaa vilkkua ja P2 on kytketty pois päältä. Paina ESC poistuaksesi P2:n asetuksista Paina, näytölle ilmestyy HND3 off, R1-lähtöä voidaan nyt ohjata manuaalisesti. Paina uudelleen SET, on alkaa vilkkua ja R1 on kytketty päälle. Paina uudelleen SET, off alkaa vilkkua ja R1 on kytketty pois päältä. Paina ESC poistuaksesi R1:n asetuksista Paina, näytölle ilmestyy HND4 off, H1-lähtöä voidaan nyt ohjata manuaalisesti. Paina uudelleen SET, on alkaa vilkkua ja H1 on kytketty päälle. Paina uudelleen SET, off alkaa vilkkua ja H1 on kytketty pois päältä. Paina ESC poistuaksesi H1:n asetuksista Huomautus: Kun käsiohjaus on aktivoituna, symboli näkyy näytöllä ja 15 minuutin kuluttua kaikki lähdöt kytkeytyvät pois päältä automaattisesti ja ohjain poistuu manuaalitilasta. 8.7 PASS Salasanan asetus Asetusten vaiheet: Mene PASS-päävalikkoon. Paina SET, näytölle ilmestyy PWDC Paina uudelleen SET niin vasen merkki alkaa vilkkua ja sinun tulee antaa nykyinen salasana (tehdasasetus on 0000). 53 / 64

55 Paina, anna ensimmäinen numero. Paina SET, salasanan toinen numero alkaa vilkkua. Paina, anna salasanan toinen numero. Paina SET, salasanan kolmas numero alkaa vilkkua. Paina, anna salasanan kolmas numero. Paina SET, salasanan neljäs numero alkaa vilkkua. Paina, anna salasanan neljäs numero. Paina SET, näytölle tulee PWDN 0000, nyt sinun tulee antaa uusi salasana edellä kuvatulla tavalla. Paina SET, näytölle tulee PWDG 0000 ja nyt sinun tulee antaa uudelleen uusi salasana edellä kuvatulla tavalla, ja kun salasana on annettu oikein, näytölle tulee PWOK. Paina ESC poistuaksesi asetusohjelmasta tai odota 20 sekuntia, jolloin ohjelma sulkeutuu automaattisesti. Varoitus! Jos salasana unohtuu, ei ole muuta mahdollisuutta kuin palauttaa salasanan tehdasasetus, minkä jälkeen salasana voidaan asettaa uudelleen edellä kuvatulla tavalla. Salasanan palautus tehdasasetukseen tapahtuu seuraavasti: Katkaise ensiksi virransyöttö ohjaimeen. Paina ja pidä painike painettuna, kun kytket virran uudelleen päälle ohjaimeen. Kun summeri on antanut kolme merkkiääntä, vapauta -painike. Ohjain palauttaa salasanan tehdasasetuksen käyttöön (tehdasasetus on 0000), ja uusi salasana voidaan asettaa. 8.8 LOAD Tehdasasetusten palautus Asetusten vaiheet: Mene LOAD-päävalikkoon (tehdasasetusten palautus). Paina SET, näytölle ilmestyy YES. Pidä SET -painiketta painettuna, summeri antaa kolme merkkiääntä, vapauta SET ja odota, että näyttö palaa alkutilaan. Nyt voidaan asettaa uudet parametrit. Paina ESC poistuaksesi asetusohjelmasta tai odota 20 sekuntia, jolloin ohjelma 54 / 64

56 sulkeutuu automaattisesti. 8.9 ON/OFF Ohjaimen on/off-painike Lähdetään Standby-tilasta: Paina -painiketta kolmen sekunnin ajan, jolloin ohjain kytkeytyy pois päältä ja näytölle tulee OFF. Painamalla uudelleen -painiketta voit palauttaa ohjaimen toimintaan Loma-aikatoiminto Kuvaus: Tämä toiminto kytkeytyy yöllä kierrättämään keräinpiirin nestettä varaajasäiliön jäähdyttämiseksi ja estää näin ylikuumenemisongelmat, jos varaajan lämpötila jo on saavuttanut maksimiarvonsa. Toiminto aktivoituu iltakymmenen ja aamukuuden väliseksi ajaksi, kun keräimen lämpötila on 8 C alempi kuin varaajan (T2), ja kierrätyspumppu käynnistyy ja käy, kunnes keräimen lämpötila on 2 C alempi kuin varaajan lämpötila, jolloin keräinpiirin pumppu sammuu. Aktivoi tämä toiminto seuraavissa tilanteissa: Olet lähdössä pois kotoa pidemmäksi ajaksi (lomamatkalle). Kuumaa vettä ei käytetä pidempään aikaan. Pumppu lakkaa toimimasta, kun varaajasäiliön alalämpö on alle 35 C. Toiminnon aktivoinnin kytkentä päälle/pois: Paina kolmen sekunnin ajan, lomatoiminnon symboli ilmestyy näytölle ja lomapäivien lukumäärä 07 alkaa vilkkua. Paina asettaaksesi loma-ajan pituuden, säätöalue on 1 60 päivää. Paina, lomatoiminnon symboli poistuu näytöltä ja toiminnon aktivointi on poistettu. Huomautus: Kun palaat lomalta, muista poistaa toiminnon aktivointi Käsiohjattu lämmitys Kuvaus: 55 / 64

57 Sähkövastuslämmitin, kaasu- tai öljypolttokattila voidaan liittää lisälämmityslaitteeksi aurinkokeräinjärjestelmään ja näin ohjain voi hoitaa jatkuvan lämpötilanvalvonnan siten, että lämpötilan ollessa varaajasäiliön yläosassa (T3) 2 C alle asetetun päällekytkentälämpötilan. lisälämmitys kytkeytyy päälle. Kun varaajasäiliön ylälämpötila (T3) nousee asetettuun lämpötilaan, lisälämmitys kytkeytyy pois. Ehdot käsiohjatun lisälämmityksen kytkennälle: Tämän toiminnon asetetun päällekytkentälämpötilan tulee olla 2 C korkeampi kuin varaajasäiliön lämpötila. Toiminnon aktivoinnin kytkentä päälle/pois: Paina, lämpötila 60 C alkaa vilkkua. Paina asettaaksesi halutun päällekytkentälämpötilan, säätöalue on 10 C 80 C ja tehdasasetus 60 C. 20 sekunnin kuluttua toiminto on aktivoitu, symboli ilmestyy näytölle ja myös lämmityksen symboli alkaa vilkkua. Paina uudelleen kytkeäksesi käsiohjatun lämmitystoiminnon pois päältä. Huomautus: Käsiohjattu lisälämmitys lämmittää varaajasäiliön vain kerran sen jälkeen, kun se on kytketty päälle. Kun säiliön lämpötila on noussut asetettuun lämpötilaan, käsiohjattu lämmitys sammuu ja toiminnon aktivointi menee automaattisesti pois päältä. Jos lämmitys halutaan suorittaa uudestaan, edellä kuvatut toimenpiteet on tehtävä uudelleen Lämpimän käyttöveden pumpun käsiohjaus Lämpimän käyttöveden pumppu (P2) voidaan kytkeä päälle milloin vain, ja se on tällöin käynnissä 3 minuuttia, jonka jälkeen pumppu (P2) pysähtyy automaattisesti. Asetusten vaiheet: Paina, 03 alkaa vilkkua. Paina asettaaksesi pumpun (P2) käyntiajan (oletusarvo on 3 minuuttia ja säätöalue 1 60 minuuttia). Toiminto aktivoituu 20 sekunnin kuluttua, käsiohjauksen symboli ilmestyy näytölle ja lämpimän käyttöveden pumpun symboli alkaa vilkkua näytöllä. Paina -painiketta kytkeäksesi lämpimän käyttöveden pumpun käsiohjauksen pois 56 / 64

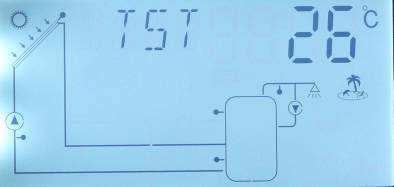

58 päältä. Huomautus: Lämpimän käyttöveden pumpun käsiohjaus on käytettävissä vain CIRCtoiminnon ollessa aktivoitu Lämpötilan tarkastustoiminto Lähdetään Standby-tilasta: Painamalla voit tarkastaa sekä antureiden T1 T7 arvot että viikon ja kellonajan. Lämpötiloja tarkastettaessa, anturit T1 T7 tulevat näytölle järjestyksessä yksi kerrallaan ja vastaava anturin symboli vilkkuu. (TST) Säiliön lämpötila. Huomautus: Erilaisissa järjestelmäkokoonpanoissa saatavilla olevat tarkastustiedot ovat erilaisia. 9. Suojaustoiminnot 9.1 Muistin suojaus Sähkökatkon sattuessa ohjain pitää parametriasetukset muuttumattomina. 9.2 Näytön suojaus Jos mitään painiketta ei paineta 3 minuuttiin, näytön suojaustoiminto kytkee automaattisesti näytön LED-taustavalon pois päältä. Kun jotain painiketta painetaan, taustavalo syttyy jälleen. 9.3 Pumpun kuivakäynnin esto Pumppuyksikköön kuuluu valvonta, joka pysäyttää pumpun 3 minuutiksi, jos pumpun läpi ei 30 sekunnin aikana virtaa lainkaan nestettä, ja jos tämä toiminto toistuu kolme kertaa, pumppu pysähtyy ja P1 alkaa vilkkua näytöllä kuivakäynnin estotoiminnon aktivoitumisen merkiksi. Syitä virtauksen puuttumiseen: Vuoto putkilinjassa. Elektronisen virtausmittarin siipi jumittunut. 10. Vianetsintä 10.1 Suojaus vikatilanteessa 57 / 64

59 Jos jonkin lämpötila-anturin yhteys katkea tai joutuu oikosulkuun, ohjain kytkee pois anturia vastaavat toiminnot eikä enää anna vastaavia lähtösignaaleja ja samalla näytölle ilmestyy virhesignaali. Jos ohjain ei toimi oikein, tee seuraavat tarkastukset. Paina nähdäksesi vikakoodin (varoitussymboli vilkkuu näytöllä). Näytöllä oleva Koodin merkitys Vian syy Korjaus vikakoodi Anturin johdotus Tarkasta vastusarvo tai T T1-anturivika oikosulussa tai vaihda anturi poikki Anturin johdotus T Tarkasta vastusarvo tai T2-anturivika oikosulussa tai vaihda anturi poikki Anturin johdotus T Tarkasta vastusarvo tai T4-anturivika oikosulussa tai vaihda anturi poikki Anturin johdotus T Tarkasta vastusarvo tai T5-anturivika oikosulussa tai vaihda anturi poikki Anturin johdotus T Tarkasta vastusarvo tai T6-anturivika oikosulussa tai vaihda anturi poikki 10.2 Vikojen selvitys Ohjain on korkealaatuinen tuote, joka on rakennettu toimimaan ongelmitta vuosikausia. Jos ongelmia esiintyy, syy on useimmiten ulkoisessa laitteessa eikä itse ohjaimessa. Seuraavassa esitetään muutamia yleisimpiä ongelmia, ja ohjeiden avulla asentaja ja käyttäjä voi paikallistaa ongelman ja saattaa järjestelmän toimintakuntoon niin nopeasti kuin mahdollista ja ilman tarpeettomia kuluja. Kaikkia mahdollisia ongelmia ei tässä ole tietenkään voitu ottaa lukuun. Luettelossa ovat kuitenkin mukana yleisimmät ohjaimen yhteydessä esiintyvät viat ja ohjaimen palautus myyjälle on syytä tehdä vain siinä tapauksessa, että on varmistettu ettei ongelma johdu tässä luettelossa esitetyistä tilanteista. 58 / 64

60 Oire Lisäoire Mahdollinen syy Toimenpiteet Ohjaimen mikään toiminto ei toimi. Keräinpiirin pumppu ei käy vaikka kaikki päällekytkentäehdo t täyttyvät. Keräinpiirin pumppu ei toimi. Keräinpiirin pumppu käy vaikka kaikki päällekytkennän ehdot eivät täyty. Tarkasta Näyttö on tyhjä Virransyöttö ohjaimen eikä sen valaistus ohjaimelle on poikki. virtajohto ja toimi. sulake. Pumpun symboli Virransyöttö pumpulle Tarkasta pumpun vilkkuu näytöllä. on poikki. virtajohto. Pumpun symboli ei vilku näytöllä. palaa tai vilkkuu palaa tai vilkkuu T Vikakoodi näytöllä. Pumpun symboli vilkkuu näytöllä. Varaajasäiliön asetettu maksimilämpötila (SMX) on saavutettu, Ei vikaa, normaali tai tilanne. Säiliön maksimilämpötila 95 C on saavutettu. Keräimen korkein Ei vikaa, normaali lämpötila-arvo tilanne. (EMOF) saavutettu. Tarkasta jokaisen Anturivika (oikosulku tai avoin piiri). Loma-aikatoiminto tai jäätymisenesto tai säiliön jäähdytys on aktivoitu. kytketyn anturin arvot ja vaihda vialliset anturit ja/tai johdotukset. Ei ongelmaa, normaali tilanne. Tarpeen mukaan voidaan toiminto poistaa käytöstä. Jotain toimintoa ei Toimintoa ei voi Ei vikaa. 59 / 64

61 voi käyttää. aktivoida alavalikosta. Suodatinventtiilejä Elektronisen Avaa pumppu- ei ole asennettu virtausmittarin siipi on aseman liitäntä- meno- ja jumittunut. putki ja puhdista Pumppu käy mutta virtaama on 0,0 l/min. paluulinjoihin. putkilinja korkeapainesuihkulla. Jos virtausmittarin antama lukema muuttuu, tilanne on normaali. 1. Elektronisen 1. Avaa pumppu- virtausmittarin siipi on aseman liitäntä- jumittunut. putki ja puhdista Näytöllä P1. vilkkuu 2.Järjestelmässä ei putkilinja korkeapainesuihkulla. 2. Lisää ole lämmönsiirtones- lämmönsiirtonestettä. tettä. 3. Pumppu on 3. Vaihda vaurioitunut. pumppu. Varoitus! Irrota laitteiston virransyötöstä ennen kotelon avaamista. Mahdollisesti vikaantunut anturi voidaan tarkastaa vastusmittarilla. Tätä varten anturi on kytkettävä irti, sen vastus mitattava ja saatua mittausarvoa verrattava alla olevaan taulukkoon, josta sallitaan pieni poikkeama (±1%). PT1000 -anturin vastusarvo o C Ω NTC 10K B=3950 vastusarvo 60 / 64

62 o C Ω Laatutakuu: Valmistaja vastaa loppukäyttäjälle tuotteen laadusta seuraavasti: Takuuaikana valmistaja vastaa valmistuksesta ja materiaalien valinnasta aiheutuneista vioista. Oikein suoritettu asennus ei aiheuta vikoja. Jos käyttäjä käyttää tuotetta väärin, asennus on suoritettu virheellisesti, tuotetta on käsitelty väärin tai kovakouraisesti, anturijärjestelmä on kytketty järjestelmään väärin tai jos muita käyttövirheitä esiintyy, aiheutuneet vahingot eivät kuuluu laatuvastuun piiriin. Laatutakuu on voimassa 18 kuukautta ohjaimen hankintapäivästä. 12. Tekniset tiedot Parametri Sähköliitäntä Virrankulutus Mittaustarkkuus Keräimen anturin mittausalue Säiliön anturin mittausalue Käytettävissä oleva teho R1 lähdölle Pumpun P2 ohjaus Sähkövastuslämmittimen H1 ohjaus T1 T2 T3 T4 T5 Arvo 200~240V/AC, 50~60Hz < 2W ±2 o C -10~200 o C 0~100 o C <500W pumpun teho <200W 1 lämmitin, lämmittimen teho 1500W Keräin: 1* PT1000, 300 o C (silikonikaapeli 280 o C) NTC10K, B=3950, 135 o C(PVC-kaapeli 105 o C) Lisävarusteanturi: NTC10K, B=3950, 135 o C(PVC-kaapeli 105 o C) 61 / 64

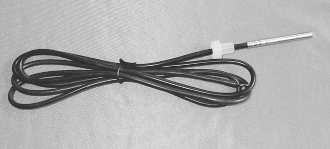

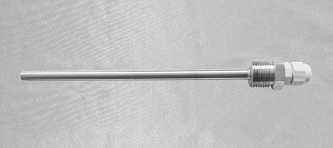

63 Käyttölämpötila Suojausluokka o C IP Pakkauksen sisältö Laite Aurinkokeräimen pumppuyksikkö Ohjekirja PT1000 -anturi ( φ6*50mm, kaapelin pituus 1,5m) NTC10K -anturi ( φ6*50mm, kaapelin pituus 3m) Asennustarvikkeet (tulpparuuvi, kiristimiä) Virtajohto AC250V/10A 14. Tämän pumppuyksikön kanssa käytettäväksi sopivia laitteita Lkm 1 kpl 1 kpl 1 kpl 2 kpl 1 pss. 1 kpl Alla luetellut tuotteet ovat hyödyllisiä lisävarusteita tähän pumppuyksikköön, ne eivät kuulu vakiotoimitukseen, mutta voidaan tarvittaessa hankkia erikseen. Keräimen anturi: tarkkuusanturi PT1000 (A01) Parametri: PT1000, Ф6X50mm Varaajasäiliön anturi: tarkkuusanturi NTC 10K (A02) Parametri: NTC10K,B=3950, Ф6X50mm Lämpöpesä anturille: ruostumaton pesä (A05) Parametri: 1/2' uroskierre, Ф8X200mm. Suurtehokontaktori: SR802 Jos käyttäjä haluaa käyttää sähkövastuslämmitintä lisälämmityslaitteena, suosittelemme SR802-yksikköä ohjaimen ja lämmittimen yhteenkytkentään. Tekniset tiedot, SR802 Mitat: 100mmx100mmx65mm 62 / 64

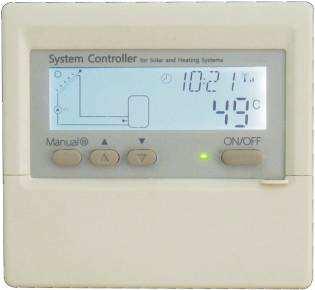

64 Virtalähde: 180V~264V/AC 50/60Hz Sopiva kytkentäteho: 4000W Käyttölämpötila: -10 ~ 50 o C Suojausluokka: IP43 63 / 64

65 SR802, KYTKENTÄKAAVIO: Varaaja Virransyöttö kytkimen kautta Lämm.vastus Nylonsuojattu johto Keräinjärjestelmän ohjain Nylonsuojattu johto M a a N o l l a V a i h e Lämmityksen kytkennän ohjaus ohjaimelta Rel e Huomautus: Virransyöttö katkaistava ja asennus annettava ammattiasentajan tehtäväksi. Johdolla yhdistetty etänäyttö(sr805) Mitat: 130*10*20mm Käyttölämpötila: -10 o C 50 o C Suojausluokka: IP40 Käyttösovellus, ks. ohjekirja (5.2 kytkennät). Käyttö: Kytke erillinen näyttöpaneeli johdoilla. Johdoton etänäyttö(sr805w) 64 / 64
