KÄYTTÖ- OHJEET NOVA-AURINKOKERÄIN- JÄRJESTELMÄN OHJAUSYKSIKKÖ SR962
|
|
- Petteri Ranta
- 9 vuotta sitten
- Katselukertoja:
Transkriptio
1 KÄYTTÖ- OHJEET NOVA-AURINKOKERÄIN- JÄRJESTELMÄN OHJAUSYKSIKKÖ SR962

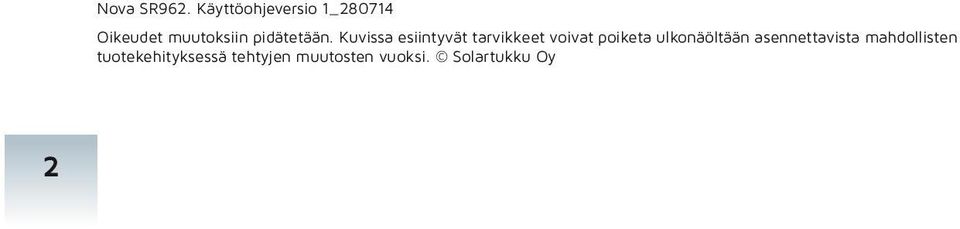

2 Nova SR962. Käyttöohjeversio 1_ Oikeudet muutoksiin pidätetään. Kuvissa esiintyvät tarvikkeet voivat poiketa ulkonäöltään asennettavista mahdollisten tuotekehityksessä tehtyjen muutosten vuoksi. Solartukku Oy 2

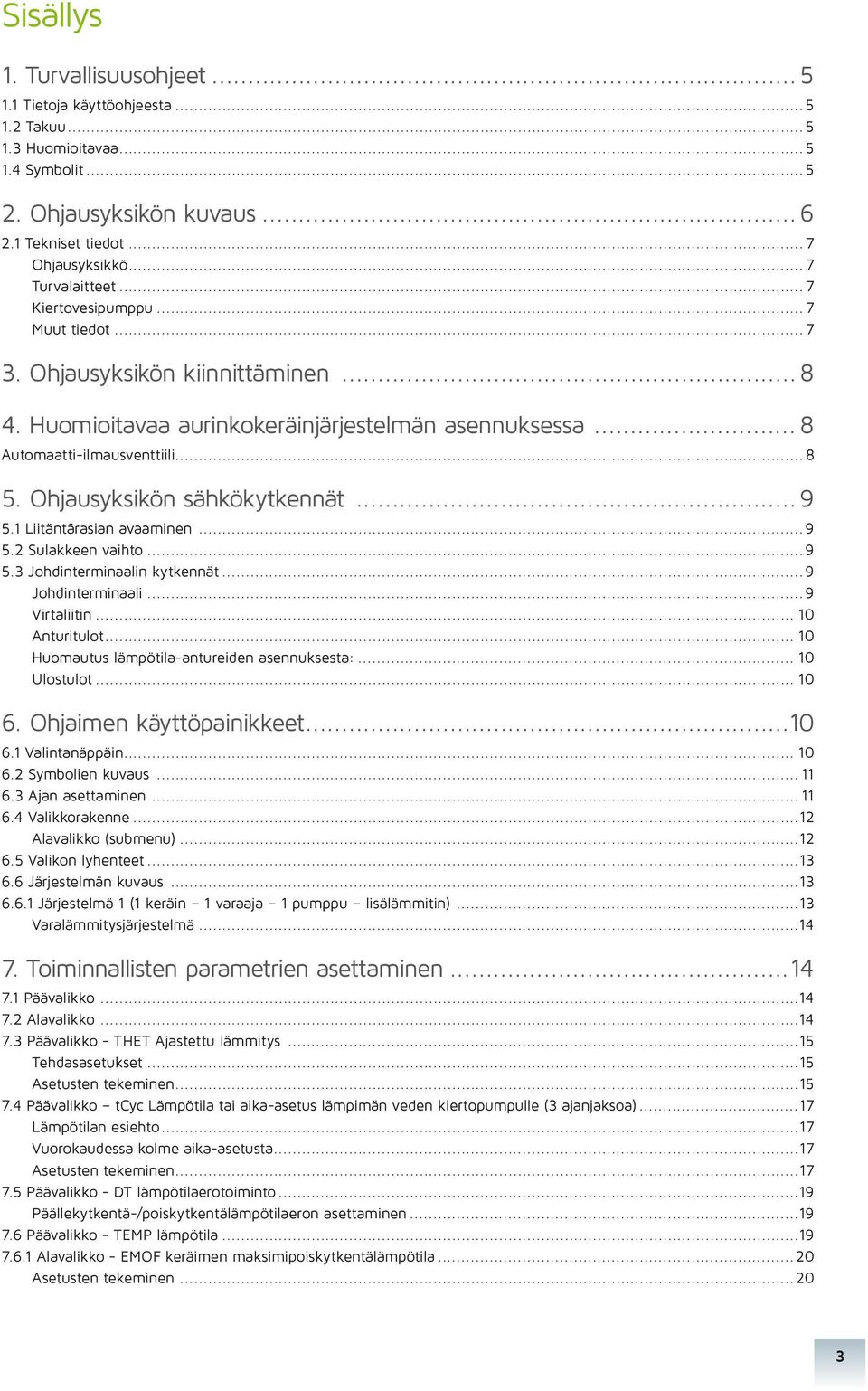

3 Sisällys 1. Turvallisuusohjeet Tietoja käyttöohjeesta Takuu Huomioitavaa Symbolit Ohjausyksikön kuvaus Tekniset tiedot...7 Ohjausyksikkö...7 Turvalaitteet...7 Kiertovesipumppu...7 Muut tiedot Ohjausyksikön kiinnittäminen Huomioitavaa aurinkokeräinjärjestelmän asennuksessa... 8 Automaatti-ilmausventtiili Ohjausyksikön sähkökytkennät Liitäntärasian avaaminen Sulakkeen vaihto Johdinterminaalin kytkennät...9 Johdinterminaali...9 Virtaliitin Anturitulot Huomautus lämpötila-antureiden asennuksesta: Ulostulot Ohjaimen käyttöpainikkeet Valintanäppäin Symbolien kuvaus Ajan asettaminen Valikkorakenne...12 Alavalikko (submenu) Valikon lyhenteet Järjestelmän kuvaus Järjestelmä 1 (1 keräin 1 varaaja 1 pumppu lisälämmitin)...13 Varalämmitysjärjestelmä Toiminnallisten parametrien asettaminen Päävalikko Alavalikko Päävalikko - THET Ajastettu lämmitys...15 Tehdasasetukset Päävalikko tcyc Lämpötila tai aika-asetus lämpimän veden kiertopumpulle (3 ajanjaksoa)...17 Lämpötilan esiehto...17 Vuorokaudessa kolme aika-asetusta Päävalikko - DT lämpötilaerotoiminto...19 Päällekytkentä-/poiskytkentälämpötilaeron asettaminen Päävalikko - TEMP lämpötila Alavalikko - EMOF keräimen maksimipoiskytkentälämpötila

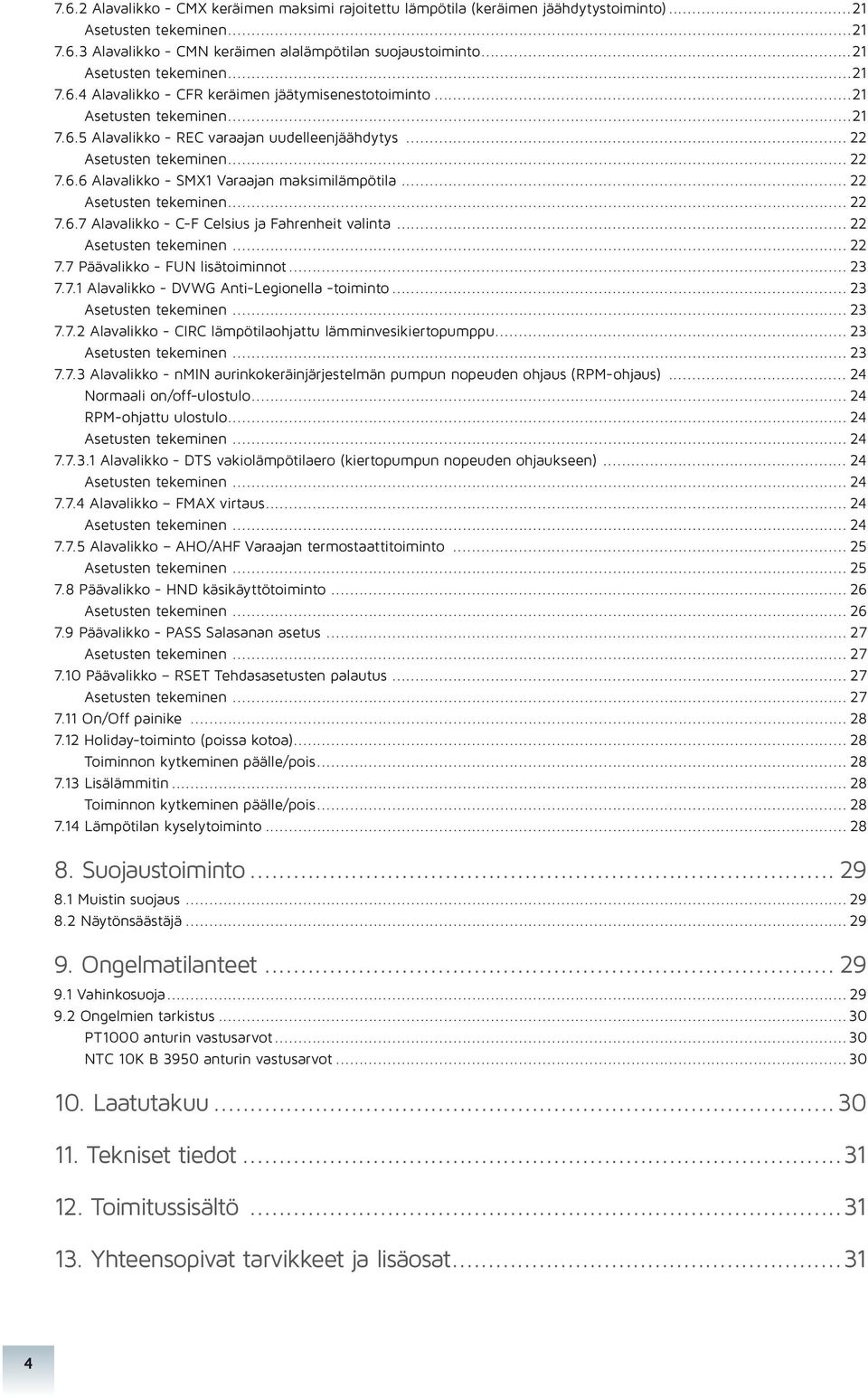

4 7.6.2 Alavalikko - CMX keräimen maksimi rajoitettu lämpötila (keräimen jäähdytystoiminto) Alavalikko - CMN keräimen alalämpötilan suojaustoiminto Alavalikko - CFR keräimen jäätymisenestotoiminto Alavalikko - REC varaajan uudelleenjäähdytys Alavalikko - SMX1 Varaajan maksimilämpötila Alavalikko - C-F Celsius ja Fahrenheit valinta Päävalikko - FUN lisätoiminnot Alavalikko - DVWG Anti-Legionella -toiminto Alavalikko - CIRC lämpötilaohjattu lämminvesikiertopumppu Alavalikko - nmin aurinkokeräinjärjestelmän pumpun nopeuden ohjaus (RPM-ohjaus) Normaali on/off-ulostulo RPM-ohjattu ulostulo Alavalikko - DTS vakiolämpötilaero (kiertopumpun nopeuden ohjaukseen) Alavalikko FMAX virtaus Alavalikko AHO/AHF Varaajan termostaattitoiminto Päävalikko - HND käsikäyttötoiminto Päävalikko - PASS Salasanan asetus Päävalikko RSET Tehdasasetusten palautus On/Off painike Holiday-toiminto (poissa kotoa) Toiminnon kytkeminen päälle/pois Lisälämmitin Toiminnon kytkeminen päälle/pois Lämpötilan kyselytoiminto Suojaustoiminto Muistin suojaus Näytönsäästäjä Ongelmatilanteet Vahinkosuoja Ongelmien tarkistus...30 PT1000 anturin vastusarvot...30 NTC 10K B 3950 anturin vastusarvot Laatutakuu Tekniset tiedot Toimitussisältö Yhteensopivat tarvikkeet ja lisäosat

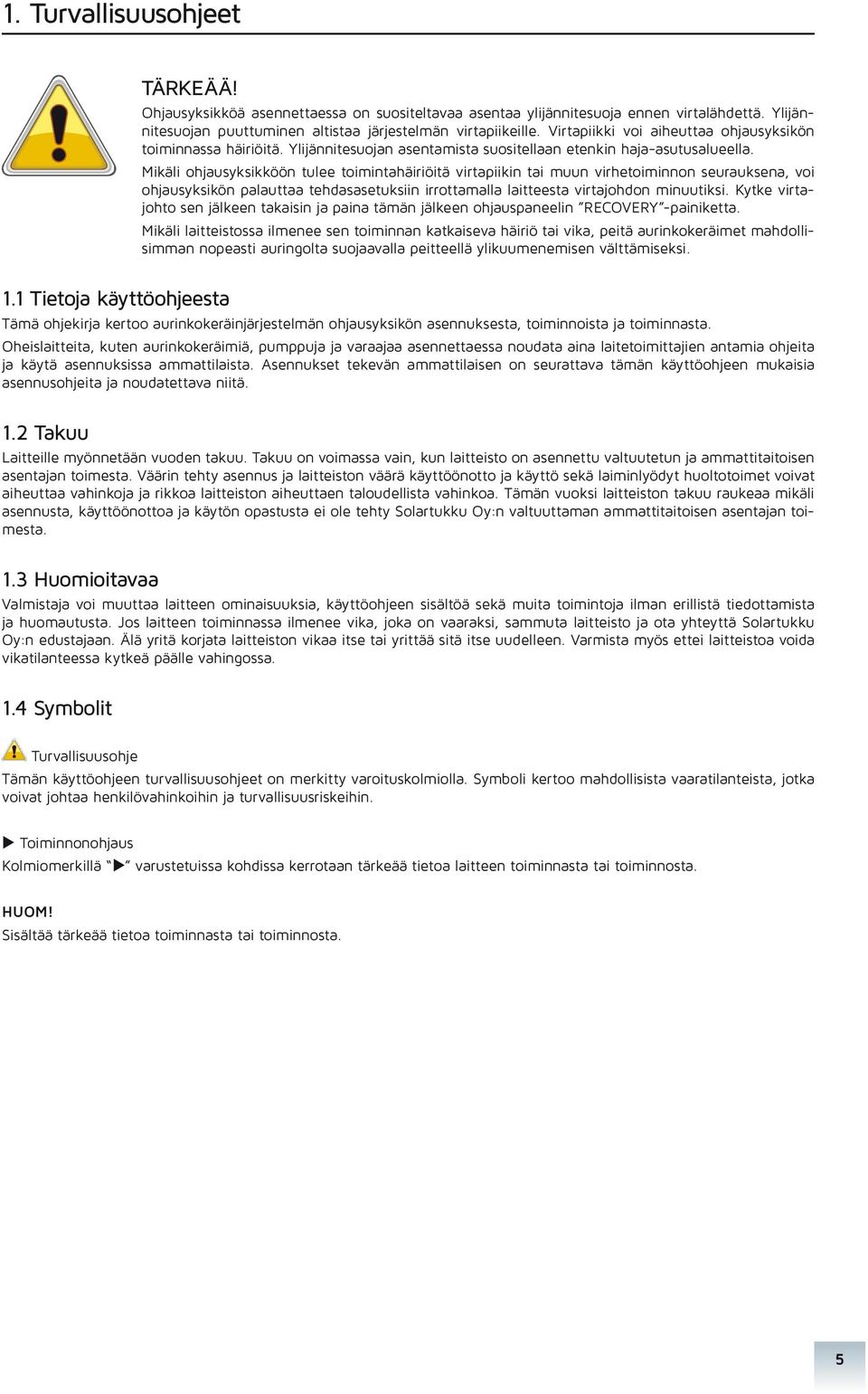

5 1. Turvallisuusohjeet TÄRKEÄÄ! Ohjausyksikköä asennettaessa on suositeltavaa asentaa ylijännitesuoja ennen virtalähdettä. Ylijännitesuojan puuttuminen altistaa järjestelmän virtapiikeille. Virtapiikki voi aiheuttaa ohjausyksikön toiminnassa häiriöitä. Ylijännitesuojan asentamista suositellaan etenkin haja-asutusalueella. Mikäli ohjausyksikköön tulee toimintahäiriöitä virtapiikin tai muun virhetoiminnon seurauksena, voi ohjausyksikön palauttaa tehdasasetuksiin irrottamalla laitteesta virtajohdon minuutiksi. Kytke virtajohto sen jälkeen takaisin ja paina tämän jälkeen ohjauspaneelin RECOVERY -painiketta. Mikäli laitteistossa ilmenee sen toiminnan katkaiseva häiriö tai vika, peitä aurinkokeräimet mahdollisimman nopeasti auringolta suojaavalla peitteellä ylikuumenemisen välttämiseksi. 1.1 Tietoja käyttöohjeesta Tämä ohjekirja kertoo aurinkokeräinjärjestelmän ohjausyksikön asennuksesta, toiminnoista ja toiminnasta. Oheislaitteita, kuten aurinkokeräimiä, pumppuja ja varaajaa asennettaessa noudata aina laitetoimittajien antamia ohjeita ja käytä asennuksissa ammattilaista. Asennukset tekevän ammattilaisen on seurattava tämän käyttöohjeen mukaisia asennusohjeita ja noudatettava niitä. 1.2 Takuu Laitteille myönnetään vuoden takuu. Takuu on voimassa vain, kun laitteisto on asennettu valtuutetun ja ammattitaitoisen asentajan toimesta. Väärin tehty asennus ja laitteiston väärä käyttöönotto ja käyttö sekä laiminlyödyt huoltotoimet voivat aiheuttaa vahinkoja ja rikkoa laitteiston aiheuttaen taloudellista vahinkoa. Tämän vuoksi laitteiston takuu raukeaa mikäli asennusta, käyttöönottoa ja käytön opastusta ei ole tehty Solartukku Oy:n valtuuttaman ammattitaitoisen asentajan toimesta. 1.3 Huomioitavaa Valmistaja voi muuttaa laitteen ominaisuuksia, käyttöohjeen sisältöä sekä muita toimintoja ilman erillistä tiedottamista ja huomautusta. Jos laitteen toiminnassa ilmenee vika, joka on vaaraksi, sammuta laitteisto ja ota yhteyttä Solartukku Oy:n edustajaan. Älä yritä korjata laitteiston vikaa itse tai yrittää sitä itse uudelleen. Varmista myös ettei laitteistoa voida vikatilanteessa kytkeä päälle vahingossa. 1.4 Symbolit Turvallisuusohje Tämän käyttöohjeen turvallisuusohjeet on merkitty varoituskolmiolla. Symboli kertoo mahdollisista vaaratilanteista, jotka voivat johtaa henkilövahinkoihin ja turvallisuusriskeihin. Toiminnonohjaus Kolmiomerkillä varustetuissa kohdissa kerrotaan tärkeää tietoa laitteen toiminnasta tai toiminnosta. HUOM! Sisältää tärkeää tietoa toiminnasta tai toiminnosta. 5

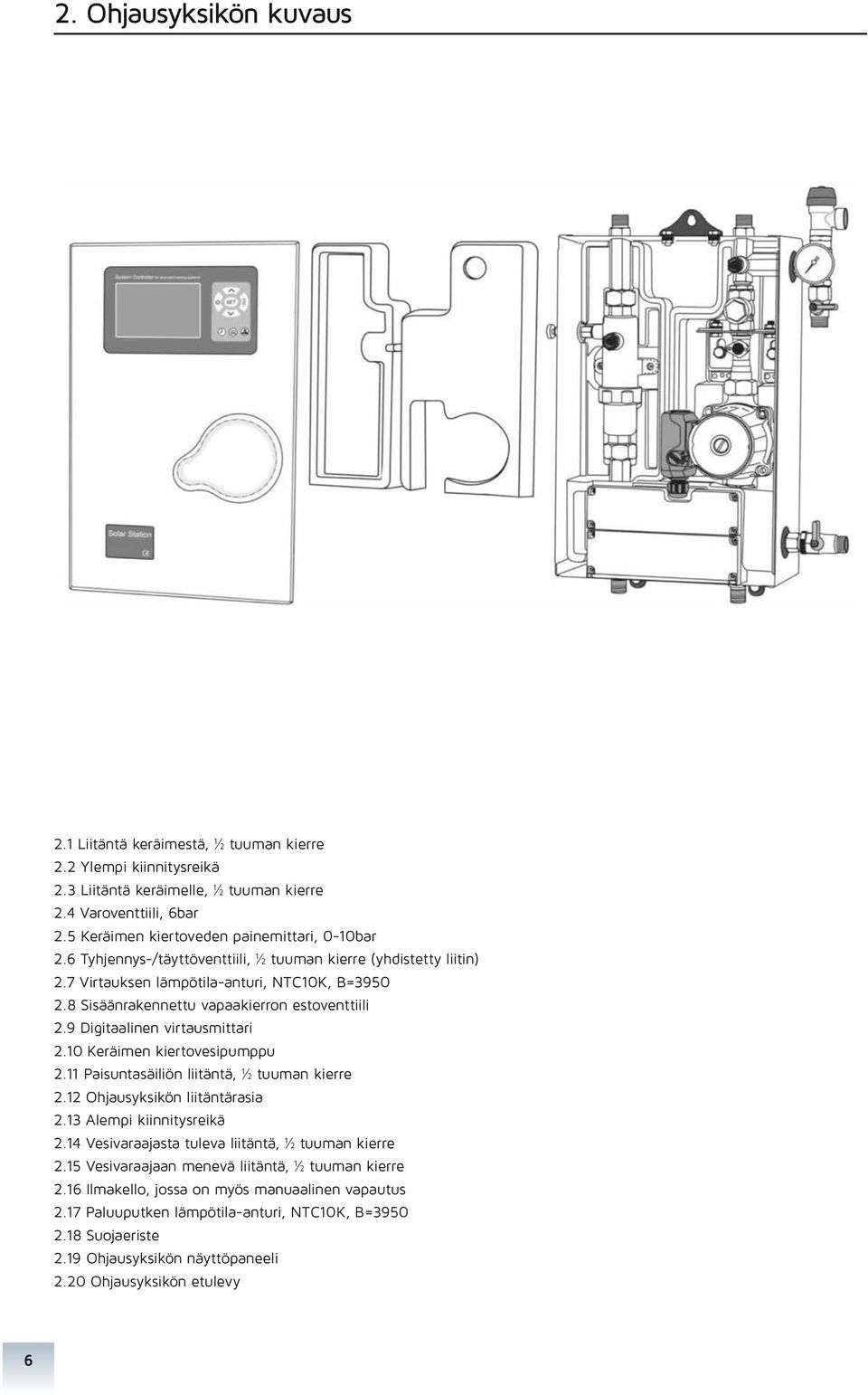

6 2. Ohjausyksikön kuvaus 2.1 Liitäntä keräimestä, ½ tuuman kierre 2.2 Ylempi kiinnitysreikä 2.3 Liitäntä keräimelle, ½ tuuman kierre 2.4 Varoventtiili, 6bar 2.5 Keräimen kiertoveden painemittari, 0-10bar 2.6 Tyhjennys-/täyttöventtiili, ½ tuuman kierre (yhdistetty liitin) 2.7 Virtauksen lämpötila-anturi, NTC10K, B= Sisäänrakennettu vapaakierron estoventtiili 2.9 Digitaalinen virtausmittari 2.10 Keräimen kiertovesipumppu 2.11 Paisuntasäiliön liitäntä, ½ tuuman kierre 2.12 Ohjausyksikön liitäntärasia 2.13 Alempi kiinnitysreikä 2.14 Vesivaraajasta tuleva liitäntä, ½ tuuman kierre 2.15 Vesivaraajaan menevä liitäntä, ½ tuuman kierre 2.16 Ilmakello, jossa on myös manuaalinen vapautus 2.17 Paluuputken lämpötila-anturi, NTC10K, B= Suojaeriste 2.19 Ohjausyksikön näyttöpaneeli 2.20 Ohjausyksikön etulevy 6

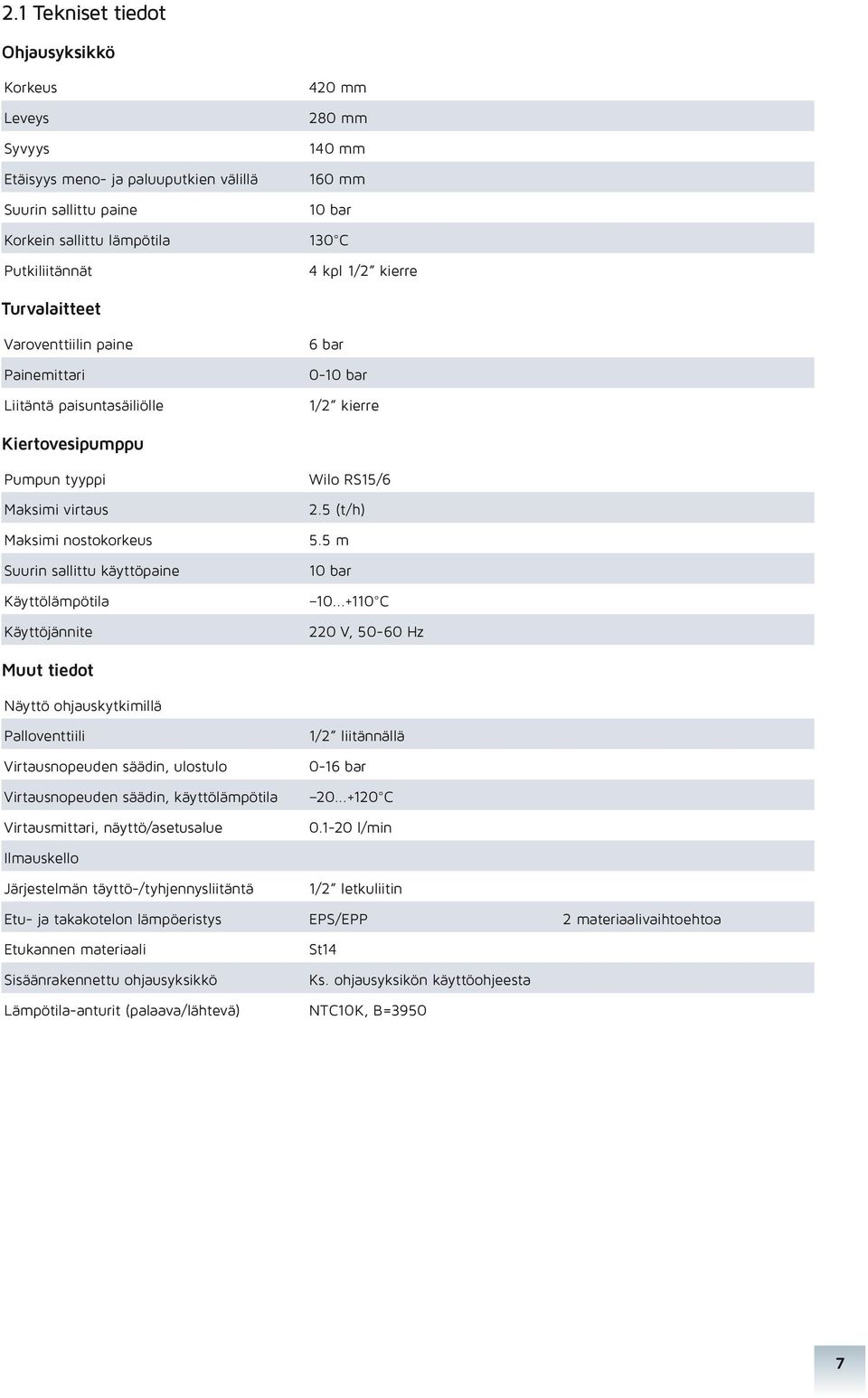

7 2.1 Tekniset tiedot Ohjausyksikkö Korkeus Leveys Syvyys Etäisyys meno- ja paluuputkien välillä Suurin sallittu paine 420 mm 280 mm 140 mm 160 mm 10 bar Korkein sallittu lämpötila 130 C Putkiliitännät 4 kpl 1/2 kierre Turvalaitteet Varoventtiilin paine Painemittari Liitäntä paisuntasäiliölle 6 bar 0-10 bar 1/2 kierre Kiertovesipumppu Pumpun tyyppi Maksimi virtaus Maksimi nostokorkeus Suurin sallittu käyttöpaine Käyttölämpötila Käyttöjännite Wilo RS15/6 2.5 (t/h) 5.5 m 10 bar C 220 V, Hz Muut tiedot Näyttö ohjauskytkimillä Palloventtiili Virtausnopeuden säädin, ulostulo Virtausnopeuden säädin, käyttölämpötila Virtausmittari, näyttö/asetusalue 1/2 liitännällä 0-16 bar C l/min Ilmauskello Järjestelmän täyttö-/tyhjennysliitäntä 1/2 letkuliitin Etu- ja takakotelon lämpöeristys EPS/EPP 2 materiaalivaihtoehtoa Etukannen materiaali Sisäänrakennettu ohjausyksikkö St14 Ks. ohjausyksikön käyttöohjeesta Lämpötila-anturit (palaava/lähtevä) NTC10K, B=3950 7

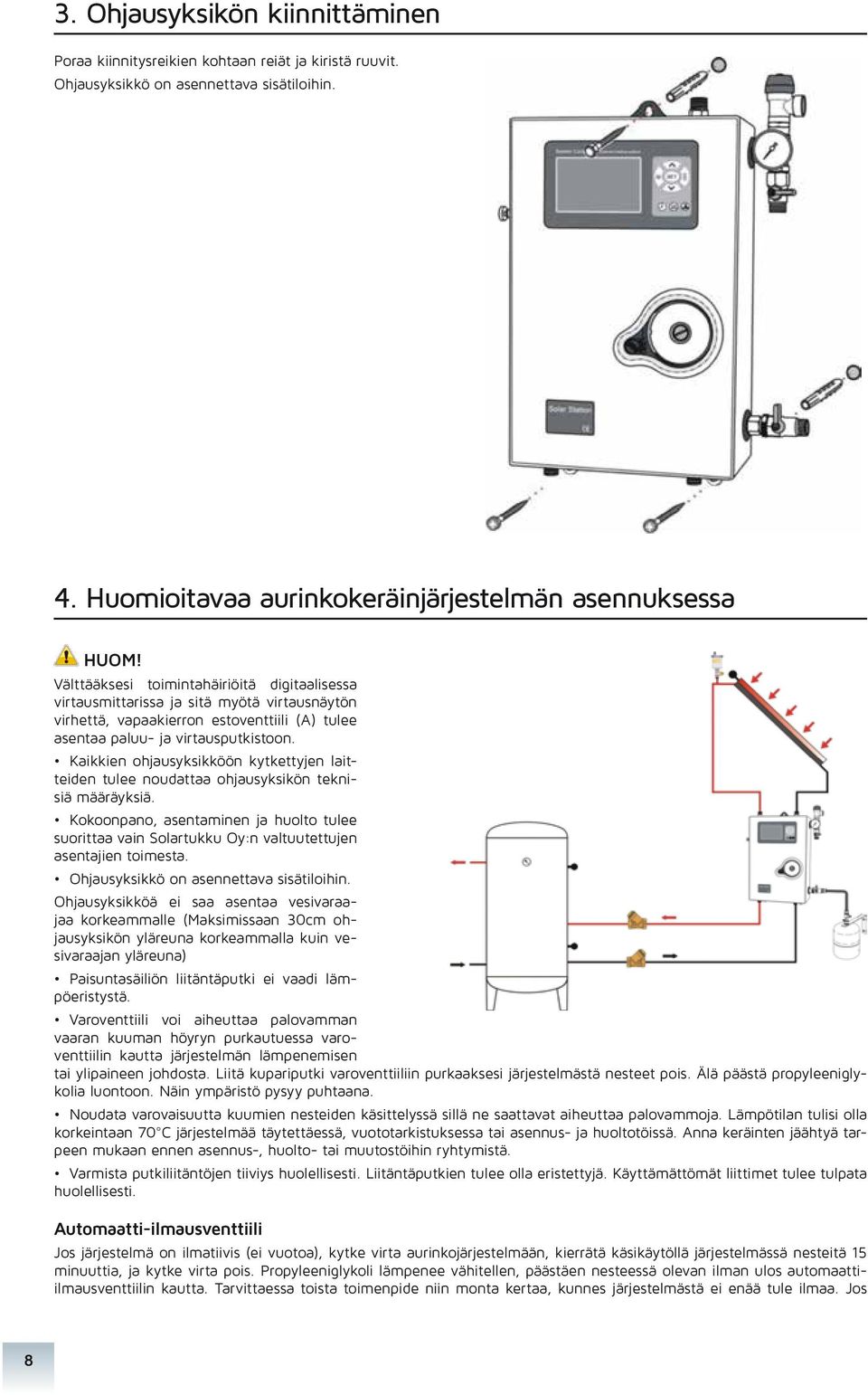

8 3. Ohjausyksikön kiinnittäminen Poraa kiinnitysreikien kohtaan reiät ja kiristä ruuvit. Ohjausyksikkö on asennettava sisätiloihin. 4. Huomioitavaa aurinkokeräinjärjestelmän asennuksessa HUOM! Välttääksesi toimintahäiriöitä digitaalisessa virtausmittarissa ja sitä myötä virtausnäytön virhettä, vapaakierron estoventtiili (A) tulee asentaa paluu- ja virtausputkistoon. Kaikkien ohjausyksikköön kytkettyjen laitteiden tulee noudattaa ohjausyksikön teknisiä määräyksiä. Kokoonpano, asentaminen ja huolto tulee suorittaa vain Solartukku Oy:n valtuutettujen asentajien toimesta. Ohjausyksikkö on asennettava sisätiloihin. Ohjausyksikköä ei saa asentaa vesivaraajaa korkeammalle (Maksimissaan 30cm ohjausyksikön yläreuna korkeammalla kuin vesivaraajan yläreuna) Paisuntasäiliön liitäntäputki ei vaadi lämpöeristystä. Varoventtiili voi aiheuttaa palovamman vaaran kuuman höyryn purkautuessa varoventtiilin kautta järjestelmän lämpenemisen tai ylipaineen johdosta. Liitä kupariputki varoventtiiliin purkaaksesi järjestelmästä nesteet pois. Älä päästä propyleeniglykolia luontoon. Näin ympäristö pysyy puhtaana. Noudata varovaisuutta kuumien nesteiden käsittelyssä sillä ne saattavat aiheuttaa palovammoja. Lämpötilan tulisi olla korkeintaan 70 C järjestelmää täytettäessä, vuototarkistuksessa tai asennus- ja huoltotöissä. Anna keräinten jäähtyä tarpeen mukaan ennen asennus-, huolto- tai muutostöihin ryhtymistä. Varmista putkiliitäntöjen tiiviys huolellisesti. Liitäntäputkien tulee olla eristettyjä. Käyttämättömät liittimet tulee tulpata huolellisesti. Automaatti-ilmausventtiili Jos järjestelmä on ilmatiivis (ei vuotoa), kytke virta aurinkojärjestelmään, kierrätä käsikäytöllä järjestelmässä nesteitä 15 minuuttia, ja kytke virta pois. Propyleeniglykoli lämpenee vähitellen, päästäen nesteessä olevan ilman ulos automaattiilmausventtiilin kautta. Tarvittaessa toista toimenpide niin monta kertaa, kunnes järjestelmästä ei enää tule ilmaa. Jos 8

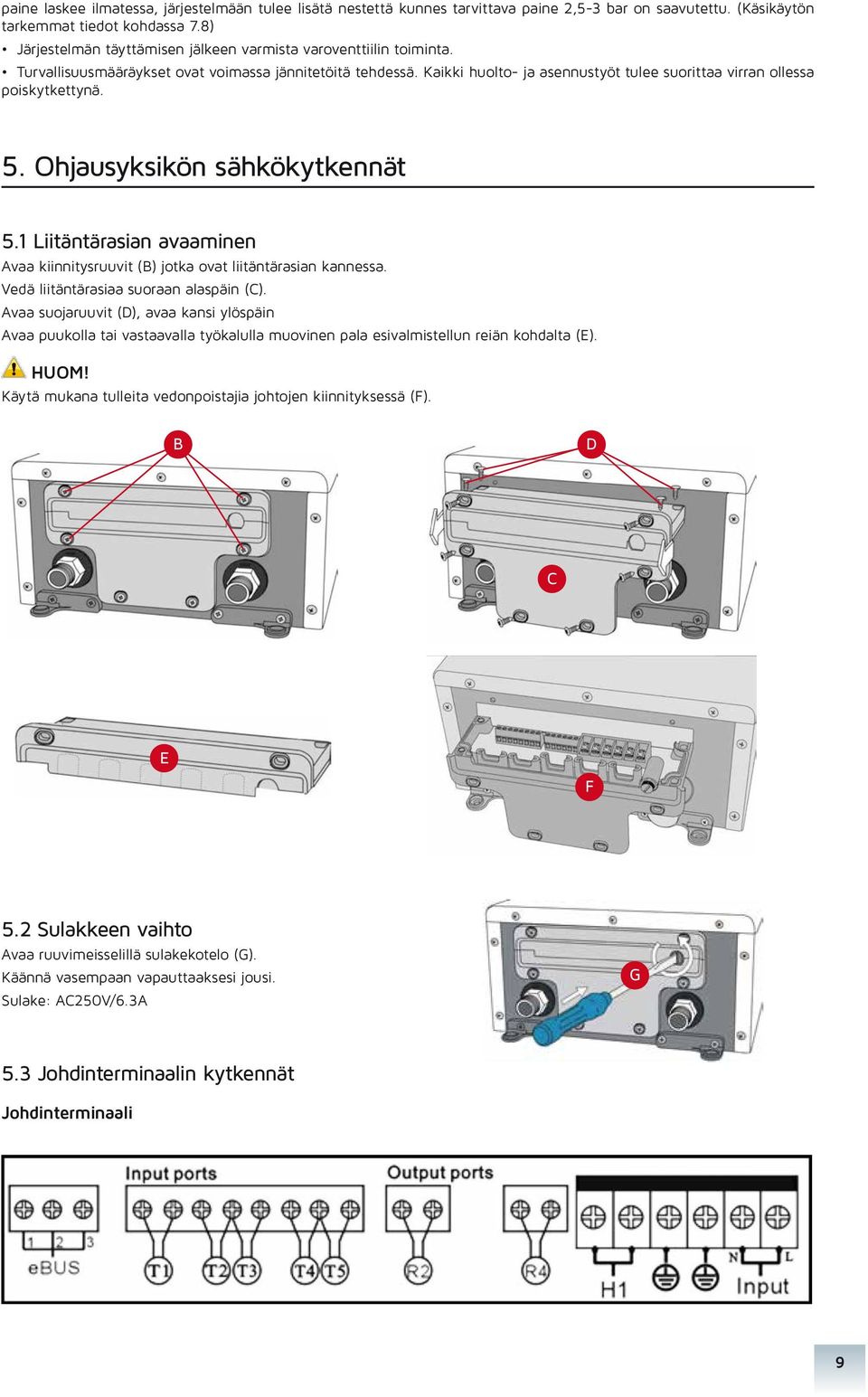

9 paine laskee ilmatessa, järjestelmään tulee lisätä nestettä kunnes tarvittava paine 2,5-3 bar on saavutettu. (Käsikäytön tarkemmat tiedot kohdassa 7.8) Järjestelmän täyttämisen jälkeen varmista varoventtiilin toiminta. Turvallisuusmääräykset ovat voimassa jännitetöitä tehdessä. Kaikki huolto- ja asennustyöt tulee suorittaa virran ollessa poiskytkettynä. 5. Ohjausyksikön sähkökytkennät 5.1 Liitäntärasian avaaminen Avaa kiinnitysruuvit (B) jotka ovat liitäntärasian kannessa. Vedä liitäntärasiaa suoraan alaspäin (C). Avaa suojaruuvit (D), avaa kansi ylöspäin Avaa puukolla tai vastaavalla työkalulla muovinen pala esivalmistellun reiän kohdalta (E). HUOM! Käytä mukana tulleita vedonpoistajia johtojen kiinnityksessä (F). B D C E F 5.2 Sulakkeen vaihto Avaa ruuvimeisselillä sulakekotelo (G). Käännä vasempaan vapauttaaksesi jousi. Sulake: AC250V/6.3A G 5.3 Johdinterminaalin kytkennät Johdinterminaali 9

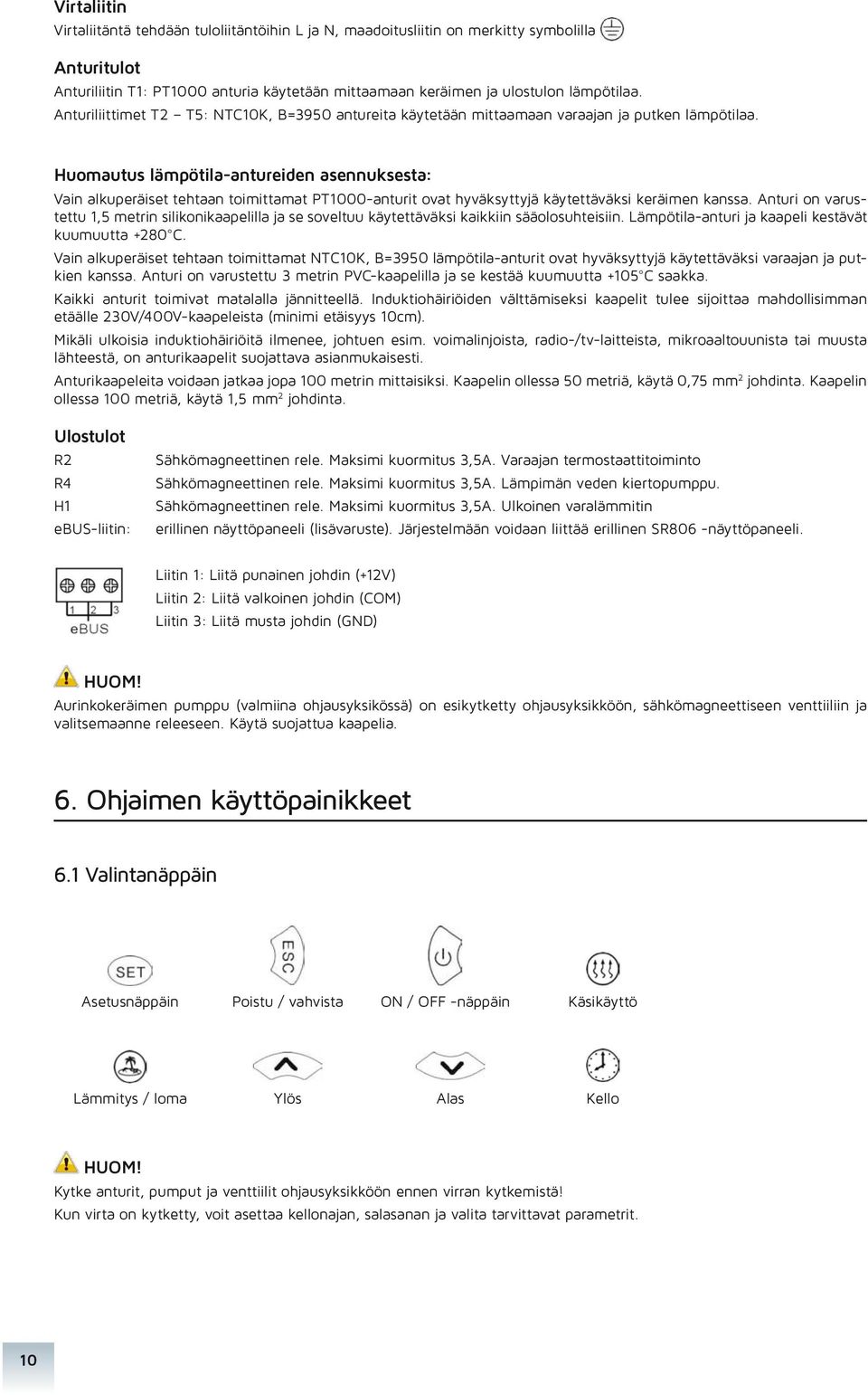

10 Virtaliitin Virtaliitäntä tehdään tuloliitäntöihin L ja N, maadoitusliitin on merkitty symbolilla Anturitulot Anturiliitin T1: PT1000 anturia käytetään mittaamaan keräimen ja ulostulon lämpötilaa. Anturiliittimet T2 T5: NTC10K, B=3950 antureita käytetään mittaamaan varaajan ja putken lämpötilaa. Huomautus lämpötila-antureiden asennuksesta: Vain alkuperäiset tehtaan toimittamat PT1000-anturit ovat hyväksyttyjä käytettäväksi keräimen kanssa. Anturi on varustettu 1,5 metrin silikonikaapelilla ja se soveltuu käytettäväksi kaikkiin sääolosuhteisiin. Lämpötila-anturi ja kaapeli kestävät kuumuutta +280 C. Vain alkuperäiset tehtaan toimittamat NTC10K, B=3950 lämpötila-anturit ovat hyväksyttyjä käytettäväksi varaajan ja putkien kanssa. Anturi on varustettu 3 metrin PVC-kaapelilla ja se kestää kuumuutta +105 C saakka. Kaikki anturit toimivat matalalla jännitteellä. Induktiohäiriöiden välttämiseksi kaapelit tulee sijoittaa mahdollisimman etäälle 230V/400V-kaapeleista (minimi etäisyys 10cm). Mikäli ulkoisia induktiohäiriöitä ilmenee, johtuen esim. voimalinjoista, radio-/tv-laitteista, mikroaaltouunista tai muusta lähteestä, on anturikaapelit suojattava asianmukaisesti. Anturikaapeleita voidaan jatkaa jopa 100 metrin mittaisiksi. Kaapelin ollessa 50 metriä, käytä 0,75 mm 2 johdinta. Kaapelin ollessa 100 metriä, käytä 1,5 mm 2 johdinta. Ulostulot R2 R4 H1 ebus-liitin: Sähkömagneettinen rele. Maksimi kuormitus 3,5A. Varaajan termostaattitoiminto Sähkömagneettinen rele. Maksimi kuormitus 3,5A. Lämpimän veden kiertopumppu. Sähkömagneettinen rele. Maksimi kuormitus 3,5A. Ulkoinen varalämmitin erillinen näyttöpaneeli (lisävaruste). Järjestelmään voidaan liittää erillinen SR806 -näyttöpaneeli. Liitin 1: Liitä punainen johdin (+12V) Liitin 2: Liitä valkoinen johdin (COM) Liitin 3: Liitä musta johdin (GND) HUOM! Aurinkokeräimen pumppu (valmiina ohjausyksikössä) on esikytketty ohjausyksikköön, sähkömagneettiseen venttiiliin ja valitsemaanne releeseen. Käytä suojattua kaapelia. 6. Ohjaimen käyttöpainikkeet 6.1 Valintanäppäin Asetusnäppäin Poistu / vahvista ON / OFF -näppäin Käsikäyttö Lämmitys / loma Ylös Alas Kello HUOM! Kytke anturit, pumput ja venttiilit ohjausyksikköön ennen virran kytkemistä! Kun virta on kytketty, voit asettaa kellonajan, salasanan ja valita tarvittavat parametrit. 10
11 6.2 Symbolien kuvaus SYMBOLI PALAA NÄYTÖLLÄ VILKKUU NÄYTÖLLÄ Sähköinen lämmitin on päällä Keräimen ylälämpötilan suoja on päällä Varaajan hätäpysäytystoiminto on päällä Keräimen jäähdytystoiminto on päällä Keräimen alilämpösuoja on päällä Keräimien jäätymisenesto on päällä Varaajan jäähdytystoiminto on päällä Varaajan maksimilämpötilasuoja on päällä Varaajan termotaattitoiminto on päällä Käsikäyttö on päällä Lomalla-toiminto on päällä 6.3 Ajan asettaminen Paina -näppäintä näytöllä näkyy kellonaika, 00 vilkkuu näytöllä tuntien kohdalla Paina -näppäintä säätääksesi tunteja. Paina -näppäintä siirtyäksesi säätämään minuutteja. Paina, 00 vilkkuu näytöllä minuuttien kohdalla. Paina, MO viikonpäivä vilkkuu Paina -näppäintä säätääksesi viikonpäivän. Paina ESC poistuaksesi asetuksista, tai odota 20 sekuntia, asetukset tallentuvat MERKINTÄ MO TU WE TH FR SA SU VIIKONPÄIVÄ Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai 11

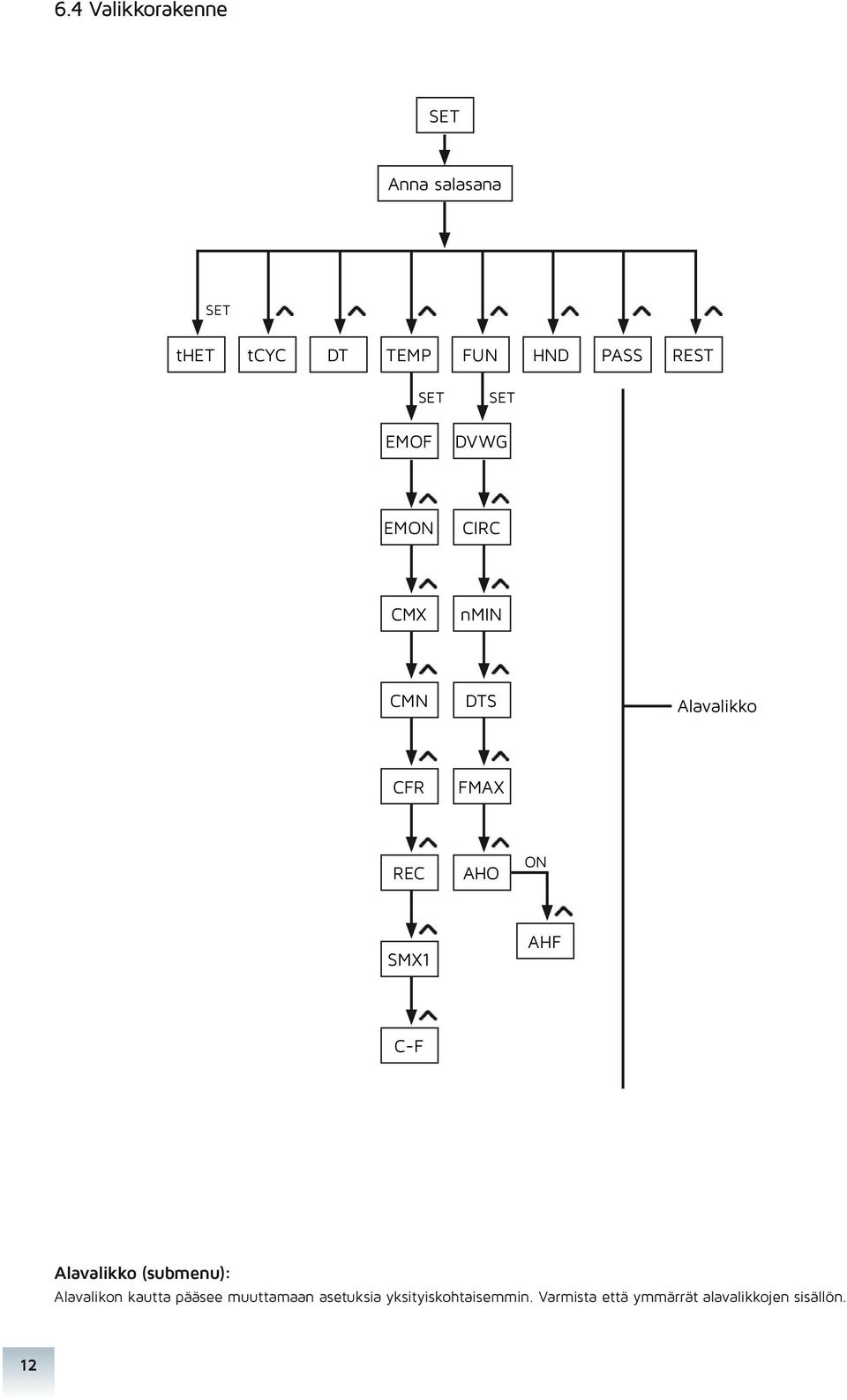

12 6.4 Valikkorakenne SET Anna salasana SET thet tcyc DT TEMP SET EMOF FUN HND PASS REST SET DVWG EMON CIRC CMX nmin CMN DTS Alavalikko CFR FMAX REC AHO ON SMX1 AHF C-F Alavalikko (submenu): Alavalikon kautta pääsee muuttamaan asetuksia yksityiskohtaisemmin. Varmista että ymmärrät alavalikkojen sisällön. 12

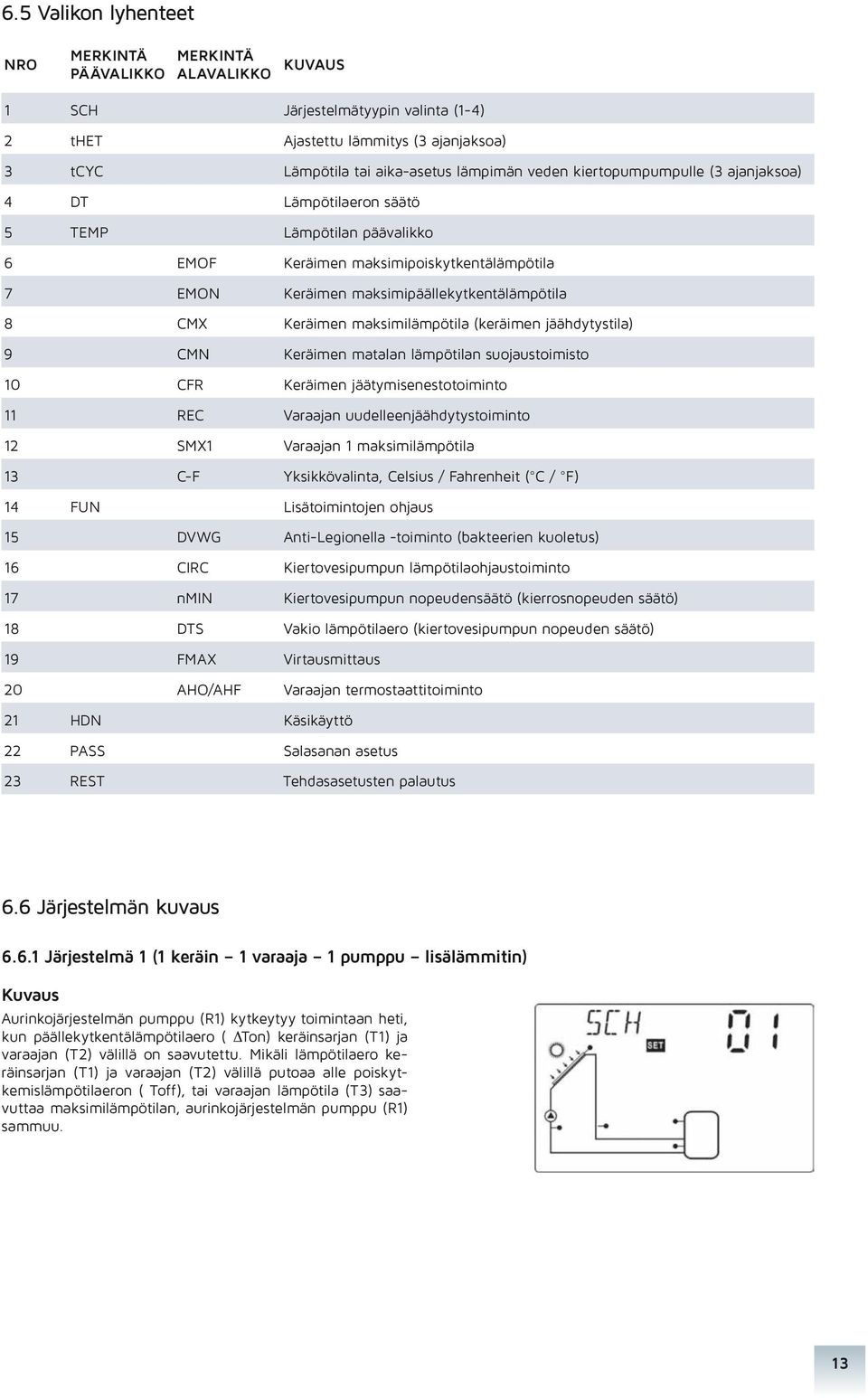

13 6.5 Valikon lyhenteet NRO MERKINTÄ PÄÄVALIKKO MERKINTÄ ALAVALIKKO KUVAUS 1 SCH Järjestelmätyypin valinta (1-4) 2 thet Ajastettu lämmitys (3 ajanjaksoa) 3 tcyc Lämpötila tai aika-asetus lämpimän veden kiertopumpumpulle (3 ajanjaksoa) 4 DT Lämpötilaeron säätö 5 TEMP Lämpötilan päävalikko 6 EMOF Keräimen maksimipoiskytkentälämpötila 7 EMON Keräimen maksimipäällekytkentälämpötila 8 CMX Keräimen maksimilämpötila (keräimen jäähdytystila) 9 CMN Keräimen matalan lämpötilan suojaustoimisto 10 CFR Keräimen jäätymisenestotoiminto 11 REC Varaajan uudelleenjäähdytystoiminto 12 SMX1 Varaajan 1 maksimilämpötila 13 C-F Yksikkövalinta, Celsius / Fahrenheit ( C / F) 14 FUN Lisätoimintojen ohjaus 15 DVWG Anti-Legionella -toiminto (bakteerien kuoletus) 16 CIRC Kiertovesipumpun lämpötilaohjaustoiminto 17 nmin Kiertovesipumpun nopeudensäätö (kierrosnopeuden säätö) 18 DTS Vakio lämpötilaero (kiertovesipumpun nopeuden säätö) 19 FMAX Virtausmittaus 20 AHO/AHF Varaajan termostaattitoiminto 21 HDN Käsikäyttö 22 PASS Salasanan asetus 23 REST Tehdasasetusten palautus 6.6 Järjestelmän kuvaus Järjestelmä 1 (1 keräin 1 varaaja 1 pumppu lisälämmitin) Kuvaus Aurinkojärjestelmän pumppu (R1) kytkeytyy toimintaan heti, kun päällekytkentälämpötilaero ( Ton) keräinsarjan (T1) ja varaajan (T2) välillä on saavutettu. Mikäli lämpötilaero keräinsarjan (T1) ja varaajan (T2) välillä putoaa alle poiskytkemislämpötilaeron ( Toff), tai varaajan lämpötila (T3) saavuttaa maksimilämpötilan, aurinkojärjestelmän pumppu (R1) sammuu. 13

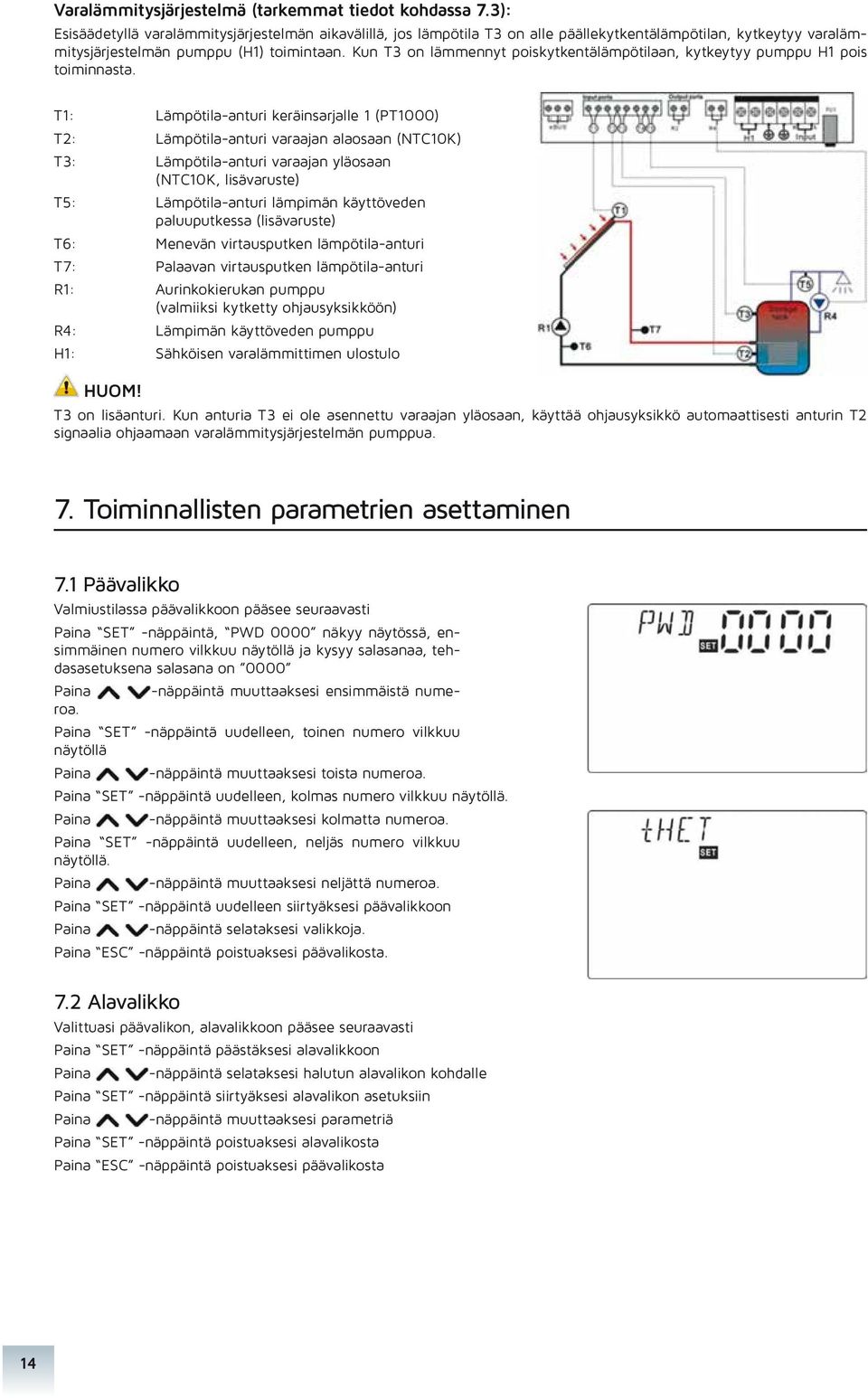

14 Varalämmitysjärjestelmä (tarkemmat tiedot kohdassa 7.3): Esisäädetyllä varalämmitysjärjestelmän aikavälillä, jos lämpötila T3 on alle päällekytkentälämpötilan, kytkeytyy varalämmitysjärjestelmän pumppu (H1) toimintaan. Kun T3 on lämmennyt poiskytkentälämpötilaan, kytkeytyy pumppu H1 pois toiminnasta. T1: Lämpötila-anturi keräinsarjalle 1 (PT1000) T2: Lämpötila-anturi varaajan alaosaan (NTC10K) T3: Lämpötila-anturi varaajan yläosaan (NTC10K, lisävaruste) T5: Lämpötila-anturi lämpimän käyttöveden paluuputkessa (lisävaruste) T6: Menevän virtausputken lämpötila-anturi T7: Palaavan virtausputken lämpötila-anturi R1: Aurinkokierukan pumppu (valmiiksi kytketty ohjausyksikköön) R4: Lämpimän käyttöveden pumppu H1: Sähköisen varalämmittimen ulostulo HUOM! T3 on lisäanturi. Kun anturia T3 ei ole asennettu varaajan yläosaan, käyttää ohjausyksikkö automaattisesti anturin T2 signaalia ohjaamaan varalämmitysjärjestelmän pumppua. 7. Toiminnallisten parametrien asettaminen 7.1 Päävalikko Valmiustilassa päävalikkoon pääsee seuraavasti Paina SET -näppäintä, PWD 0000 näkyy näytössä, ensimmäinen numero vilkkuu näytöllä ja kysyy salasanaa, tehdasasetuksena salasana on 0000 Paina -näppäintä muuttaaksesi ensimmäistä numeroa. Paina SET -näppäintä uudelleen, toinen numero vilkkuu näytöllä Paina -näppäintä muuttaaksesi toista numeroa. Paina SET -näppäintä uudelleen, kolmas numero vilkkuu Paina -näppäintä muuttaaksesi kolmatta numeroa. Paina SET -näppäintä uudelleen, neljäs numero vilkkuu Paina -näppäintä muuttaaksesi neljättä numeroa. Paina SET -näppäintä uudelleen siirtyäksesi päävalikkoon Paina -näppäintä selataksesi valikkoja. Paina ESC -näppäintä poistuaksesi päävalikosta. 7.2 Alavalikko Valittuasi päävalikon, alavalikkoon pääsee seuraavasti Paina SET -näppäintä päästäksesi alavalikkoon Paina -näppäintä selataksesi halutun alavalikon kohdalle Paina SET -näppäintä siirtyäksesi alavalikon asetuksiin Paina -näppäintä muuttaaksesi parametriä Paina SET -näppäintä poistuaksesi alavalikosta Paina ESC -näppäintä poistuaksesi päävalikosta 14

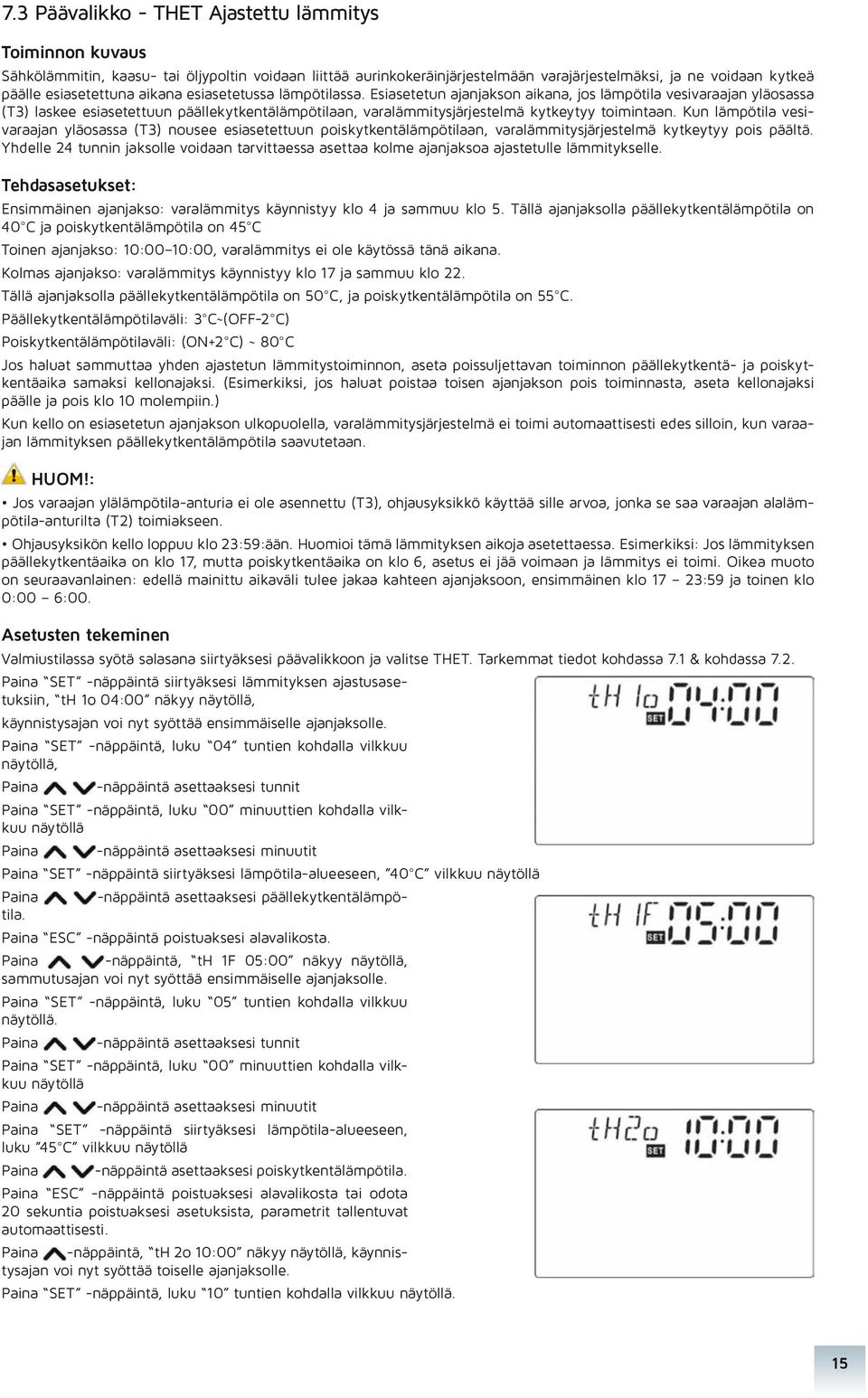

15 7.3 Päävalikko - THET Ajastettu lämmitys Toiminnon kuvaus Sähkölämmitin, kaasu- tai öljypoltin voidaan liittää aurinkokeräinjärjestelmään varajärjestelmäksi, ja ne voidaan kytkeä päälle esiasetettuna aikana esiasetetussa lämpötilassa. Esiasetetun ajanjakson aikana, jos lämpötila vesivaraajan yläosassa (T3) laskee esiasetettuun päällekytkentälämpötilaan, varalämmitysjärjestelmä kytkeytyy toimintaan. Kun lämpötila vesivaraajan yläosassa (T3) nousee esiasetettuun poiskytkentälämpötilaan, varalämmitysjärjestelmä kytkeytyy pois päältä. Yhdelle 24 tunnin jaksolle voidaan tarvittaessa asettaa kolme ajanjaksoa ajastetulle lämmitykselle. Tehdasasetukset: Ensimmäinen ajanjakso: varalämmitys käynnistyy klo 4 ja sammuu klo 5. Tällä ajanjaksolla päällekytkentälämpötila on 40 C ja poiskytkentälämpötila on 45 C Toinen ajanjakso: 10:00 10:00, varalämmitys ei ole käytössä tänä aikana. Kolmas ajanjakso: varalämmitys käynnistyy klo 17 ja sammuu klo 22. Tällä ajanjaksolla päällekytkentälämpötila on 50 C, ja poiskytkentälämpötila on 55 C. Päällekytkentälämpötilaväli: 3 C~(OFF-2 C) Poiskytkentälämpötilaväli: (ON+2 C) ~ 80 C Jos haluat sammuttaa yhden ajastetun lämmitystoiminnon, aseta poissuljettavan toiminnon päällekytkentä- ja poiskytkentäaika samaksi kellonajaksi. (Esimerkiksi, jos haluat poistaa toisen ajanjakson pois toiminnasta, aseta kellonajaksi päälle ja pois klo 10 molempiin.) Kun kello on esiasetetun ajanjakson ulkopuolella, varalämmitysjärjestelmä ei toimi automaattisesti edes silloin, kun varaajan lämmityksen päällekytkentälämpötila saavutetaan. HUOM!: Jos varaajan ylälämpötila-anturia ei ole asennettu (T3), ohjausyksikkö käyttää sille arvoa, jonka se saa varaajan alalämpötila-anturilta (T2) toimiakseen. Ohjausyksikön kello loppuu klo 23:59:ään. Huomioi tämä lämmityksen aikoja asetettaessa. Esimerkiksi: Jos lämmityksen päällekytkentäaika on klo 17, mutta poiskytkentäaika on klo 6, asetus ei jää voimaan ja lämmitys ei toimi. Oikea muoto on seuraavanlainen: edellä mainittu aikaväli tulee jakaa kahteen ajanjaksoon, ensimmäinen klo 17 23:59 ja toinen klo 0:00 6:00. Valmiustilassa syötä salasana siirtyäksesi päävalikkoon ja valitse THET. Tarkemmat tiedot kohdassa 7.1 & kohdassa 7.2. Paina SET -näppäintä siirtyäksesi lämmityksen ajastusasetuksiin, th 1o 04:00 näkyy näytöllä, käynnistysajan voi nyt syöttää ensimmäiselle ajanjaksolle. Paina SET -näppäintä, luku 04 tuntien kohdalla vilkkuu näytöllä, Paina -näppäintä asettaaksesi tunnit Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu näytöllä Paina -näppäintä asettaaksesi minuutit Paina SET -näppäintä siirtyäksesi lämpötila-alueeseen, 40 C vilkkuu näytöllä Paina -näppäintä asettaaksesi päällekytkentälämpötila. Paina ESC -näppäintä poistuaksesi alavalikosta. Paina -näppäintä, th 1F 05:00 näkyy näytöllä, sammutusajan voi nyt syöttää ensimmäiselle ajanjaksolle. Paina SET -näppäintä, luku 05 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu näytöllä Paina -näppäintä asettaaksesi minuutit Paina SET -näppäintä siirtyäksesi lämpötila-alueeseen, luku 45 C vilkkuu näytöllä Paina -näppäintä asettaaksesi poiskytkentälämpötila. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, th 2o 10:00 näkyy näytöllä, käynnistysajan voi nyt syöttää toiselle ajanjaksolle. Paina SET -näppäintä, luku 10 tuntien kohdalla vilkkuu 15

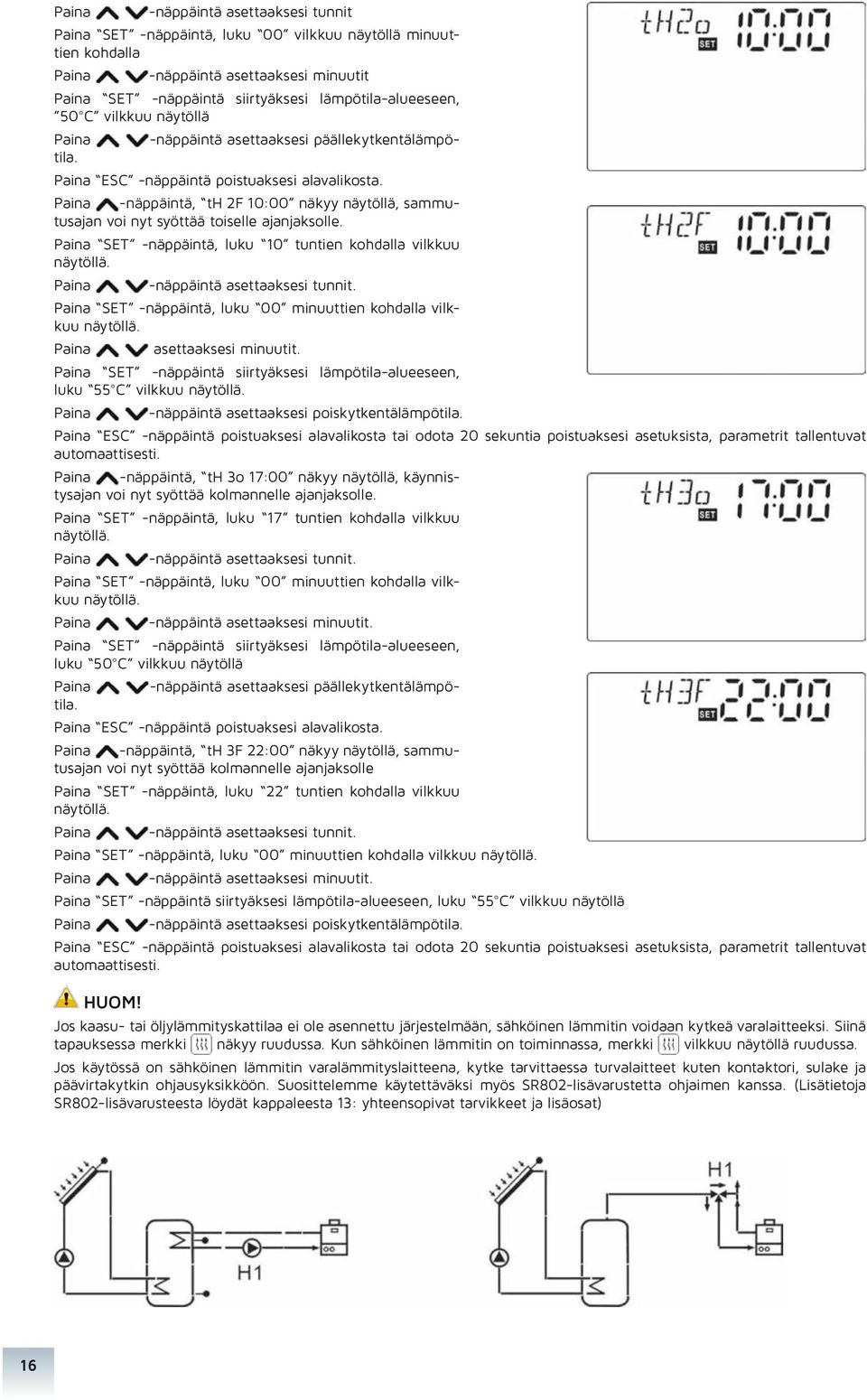

16 Paina -näppäintä asettaaksesi tunnit Paina SET -näppäintä, luku 00 vilkkuu näytöllä minuuttien kohdalla Paina -näppäintä asettaaksesi minuutit Paina SET -näppäintä siirtyäksesi lämpötila-alueeseen, 50 C vilkkuu näytöllä Paina -näppäintä asettaaksesi päällekytkentälämpötila. Paina ESC -näppäintä poistuaksesi alavalikosta. Paina -näppäintä, th 2F 10:00 näkyy näytöllä, sammutusajan voi nyt syöttää toiselle ajanjaksolle. Paina SET -näppäintä, luku 10 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit. Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi lämpötila-alueeseen, luku 55 C vilkkuu Paina -näppäintä asettaaksesi poiskytkentälämpötila. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, th 3o 17:00 näkyy näytöllä, käynnistysajan voi nyt syöttää kolmannelle ajanjaksolle. Paina SET -näppäintä, luku 17 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit. Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi lämpötila-alueeseen, luku 50 C vilkkuu näytöllä Paina -näppäintä asettaaksesi päällekytkentälämpötila. Paina ESC -näppäintä poistuaksesi alavalikosta. Paina -näppäintä, th 3F 22:00 näkyy näytöllä, sammutusajan voi nyt syöttää kolmannelle ajanjaksolle Paina SET -näppäintä, luku 22 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit. Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi lämpötila-alueeseen, luku 55 C vilkkuu näytöllä Paina -näppäintä asettaaksesi poiskytkentälämpötila. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat HUOM! Jos kaasu- tai öljylämmityskattilaa ei ole asennettu järjestelmään, sähköinen lämmitin voidaan kytkeä varalaitteeksi. Siinä tapauksessa merkki näkyy ruudussa. Kun sähköinen lämmitin on toiminnassa, merkki vilkkuu näytöllä ruudussa. Jos käytössä on sähköinen lämmitin varalämmityslaitteena, kytke tarvittaessa turvalaitteet kuten kontaktori, sulake ja päävirtakytkin ohjausyksikköön. Suosittelemme käytettäväksi myös SR802-lisävarustetta ohjaimen kanssa. (Lisätietoja SR802-lisävarusteesta löydät kappaleesta 13: yhteensopivat tarvikkeet ja lisäosat) 16

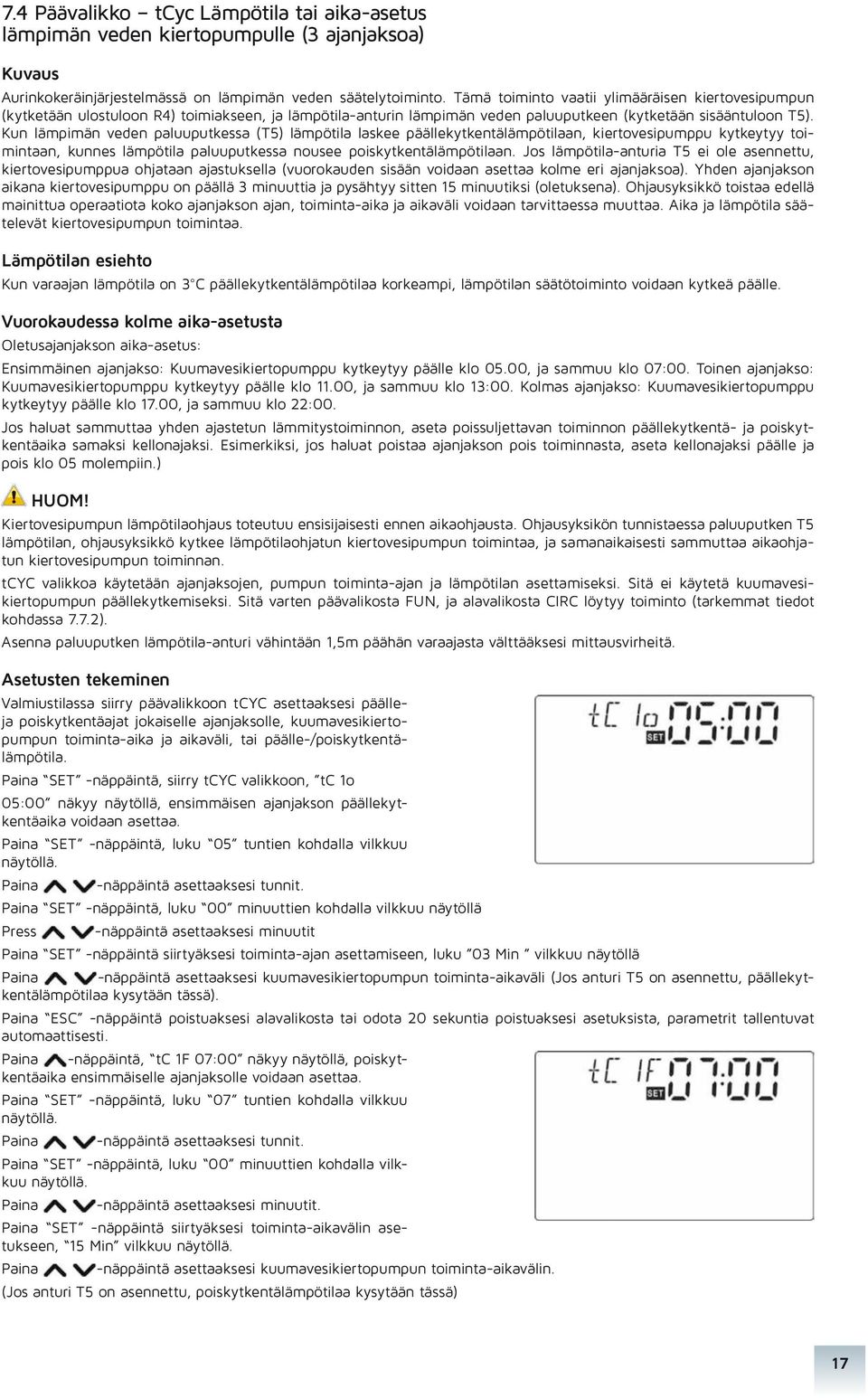

17 7.4 Päävalikko tcyc Lämpötila tai aika-asetus lämpimän veden kiertopumpulle (3 ajanjaksoa) Kuvaus Aurinkokeräinjärjestelmässä on lämpimän veden säätelytoiminto. Tämä toiminto vaatii ylimääräisen kiertovesipumpun (kytketään ulostuloon R4) toimiakseen, ja lämpötila-anturin lämpimän veden paluuputkeen (kytketään sisääntuloon T5). Kun lämpimän veden paluuputkessa (T5) lämpötila laskee päällekytkentälämpötilaan, kiertovesipumppu kytkeytyy toimintaan, kunnes lämpötila paluuputkessa nousee poiskytkentälämpötilaan. Jos lämpötila-anturia T5 ei ole asennettu, kiertovesipumppua ohjataan ajastuksella (vuorokauden sisään voidaan asettaa kolme eri ajanjaksoa). Yhden ajanjakson aikana kiertovesipumppu on päällä 3 minuuttia ja pysähtyy sitten 15 minuutiksi (oletuksena). Ohjausyksikkö toistaa edellä mainittua operaatiota koko ajanjakson ajan, toiminta-aika ja aikaväli voidaan tarvittaessa muuttaa. Aika ja lämpötila säätelevät kiertovesipumpun toimintaa. Lämpötilan esiehto Kun varaajan lämpötila on 3 C päällekytkentälämpötilaa korkeampi, lämpötilan säätötoiminto voidaan kytkeä päälle. Vuorokaudessa kolme aika-asetusta Oletusajanjakson aika-asetus: Ensimmäinen ajanjakso: Kuumavesikiertopumppu kytkeytyy päälle klo 05.00, ja sammuu klo 07:00. Toinen ajanjakso: Kuumavesikiertopumppu kytkeytyy päälle klo 11.00, ja sammuu klo 13:00. Kolmas ajanjakso: Kuumavesikiertopumppu kytkeytyy päälle klo 17.00, ja sammuu klo 22:00. Jos haluat sammuttaa yhden ajastetun lämmitystoiminnon, aseta poissuljettavan toiminnon päällekytkentä- ja poiskytkentäaika samaksi kellonajaksi. Esimerkiksi, jos haluat poistaa ajanjakson pois toiminnasta, aseta kellonajaksi päälle ja pois klo 05 molempiin.) HUOM! Kiertovesipumpun lämpötilaohjaus toteutuu ensisijaisesti ennen aikaohjausta. Ohjausyksikön tunnistaessa paluuputken T5 lämpötilan, ohjausyksikkö kytkee lämpötilaohjatun kiertovesipumpun toimintaa, ja samanaikaisesti sammuttaa aikaohjatun kiertovesipumpun toiminnan. tcyc valikkoa käytetään ajanjaksojen, pumpun toiminta-ajan ja lämpötilan asettamiseksi. Sitä ei käytetä kuumavesikiertopumpun päällekytkemiseksi. Sitä varten päävalikosta FUN, ja alavalikosta CIRC löytyy toiminto (tarkemmat tiedot kohdassa 7.7.2). Asenna paluuputken lämpötila-anturi vähintään 1,5m päähän varaajasta välttääksesi mittausvirheitä. Valmiustilassa siirry päävalikkoon tcyc asettaaksesi päälleja poiskytkentäajat jokaiselle ajanjaksolle, kuumavesikiertopumpun toiminta-aika ja aikaväli, tai päälle-/poiskytkentälämpötila. Paina SET -näppäintä, siirry tcyc valikkoon, tc 1o 05:00 näkyy näytöllä, ensimmäisen ajanjakson päällekytkentäaika voidaan asettaa. Paina SET -näppäintä, luku 05 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit. Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu näytöllä Press -näppäintä asettaaksesi minuutit Paina SET -näppäintä siirtyäksesi toiminta-ajan asettamiseen, luku 03 Min vilkkuu näytöllä Paina -näppäintä asettaaksesi kuumavesikiertopumpun toiminta-aikaväli (Jos anturi T5 on asennettu, päällekytkentälämpötilaa kysytään tässä). Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, tc 1F 07:00 näkyy näytöllä, poiskytkentäaika ensimmäiselle ajanjaksolle voidaan asettaa. Paina SET -näppäintä, luku 07 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit. Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi toiminta-aikavälin asetukseen, 15 Min vilkkuu Paina -näppäintä asettaaksesi kuumavesikiertopumpun toiminta-aikavälin. (Jos anturi T5 on asennettu, poiskytkentälämpötilaa kysytään tässä) 17

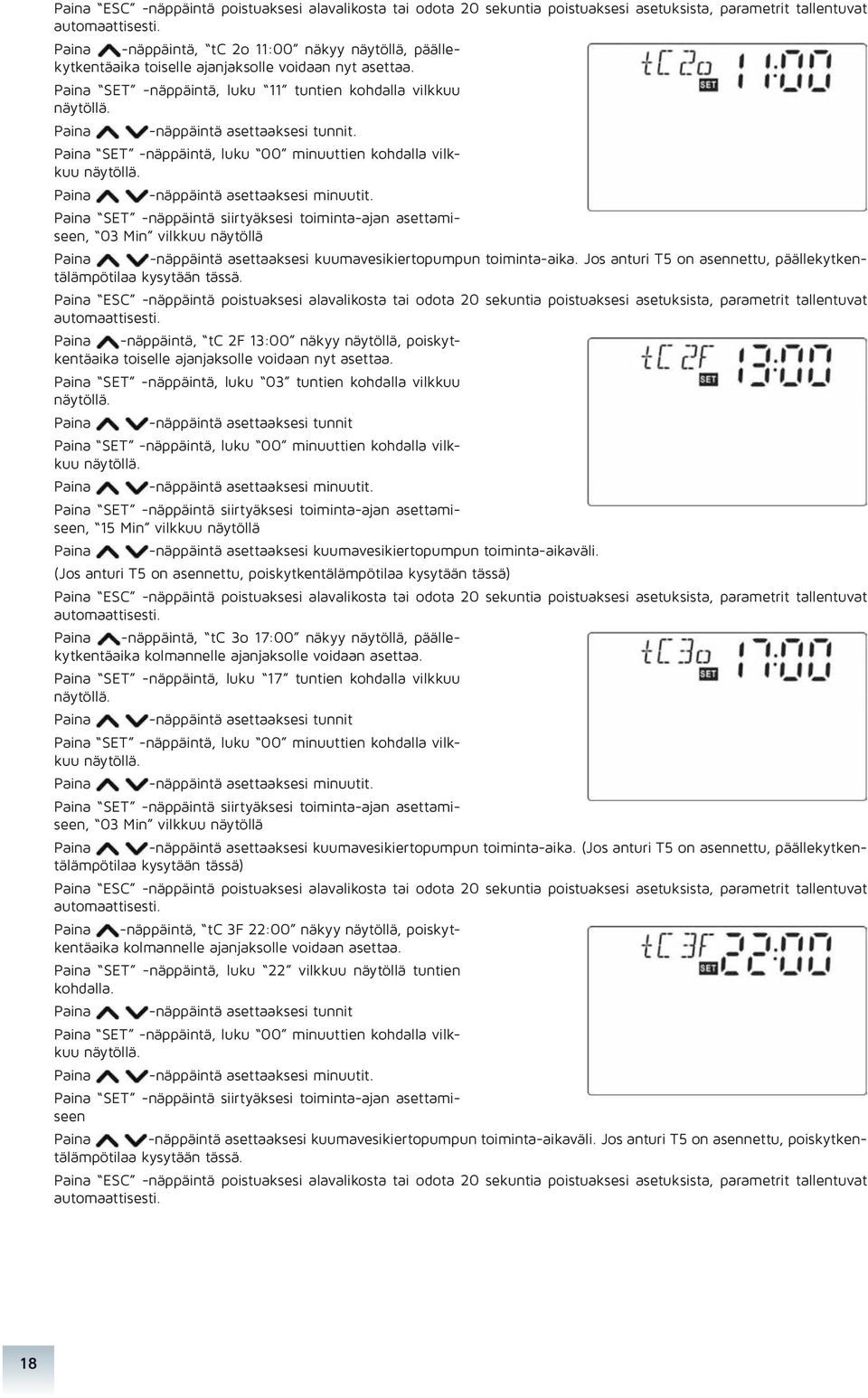

18 Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, tc 2o 11:00 näkyy näytöllä, päällekytkentäaika toiselle ajanjaksolle voidaan nyt asettaa. Paina SET -näppäintä, luku 11 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit. Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi toiminta-ajan asettamiseen, 03 Min vilkkuu näytöllä Paina -näppäintä asettaaksesi kuumavesikiertopumpun toiminta-aika. Jos anturi T5 on asennettu, päällekytkentälämpötilaa kysytään tässä. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, tc 2F 13:00 näkyy näytöllä, poiskytkentäaika toiselle ajanjaksolle voidaan nyt asettaa. Paina SET -näppäintä, luku 03 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi toiminta-ajan asettamiseen, 15 Min vilkkuu näytöllä Paina -näppäintä asettaaksesi kuumavesikiertopumpun toiminta-aikaväli. (Jos anturi T5 on asennettu, poiskytkentälämpötilaa kysytään tässä) Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, tc 3o 17:00 näkyy näytöllä, päällekytkentäaika kolmannelle ajanjaksolle voidaan asettaa. Paina SET -näppäintä, luku 17 tuntien kohdalla vilkkuu Paina -näppäintä asettaaksesi tunnit Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi toiminta-ajan asettamiseen, 03 Min vilkkuu näytöllä Paina -näppäintä asettaaksesi kuumavesikiertopumpun toiminta-aika. (Jos anturi T5 on asennettu, päällekytkentälämpötilaa kysytään tässä) Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Paina -näppäintä, tc 3F 22:00 näkyy näytöllä, poiskytkentäaika kolmannelle ajanjaksolle voidaan asettaa. Paina SET -näppäintä, luku 22 vilkkuu näytöllä tuntien kohdalla. Paina -näppäintä asettaaksesi tunnit Paina SET -näppäintä, luku 00 minuuttien kohdalla vilkkuu Paina -näppäintä asettaaksesi minuutit. Paina SET -näppäintä siirtyäksesi toiminta-ajan asettamiseen Paina -näppäintä asettaaksesi kuumavesikiertopumpun toiminta-aikaväli. Jos anturi T5 on asennettu, poiskytkentälämpötilaa kysytään tässä. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat 18

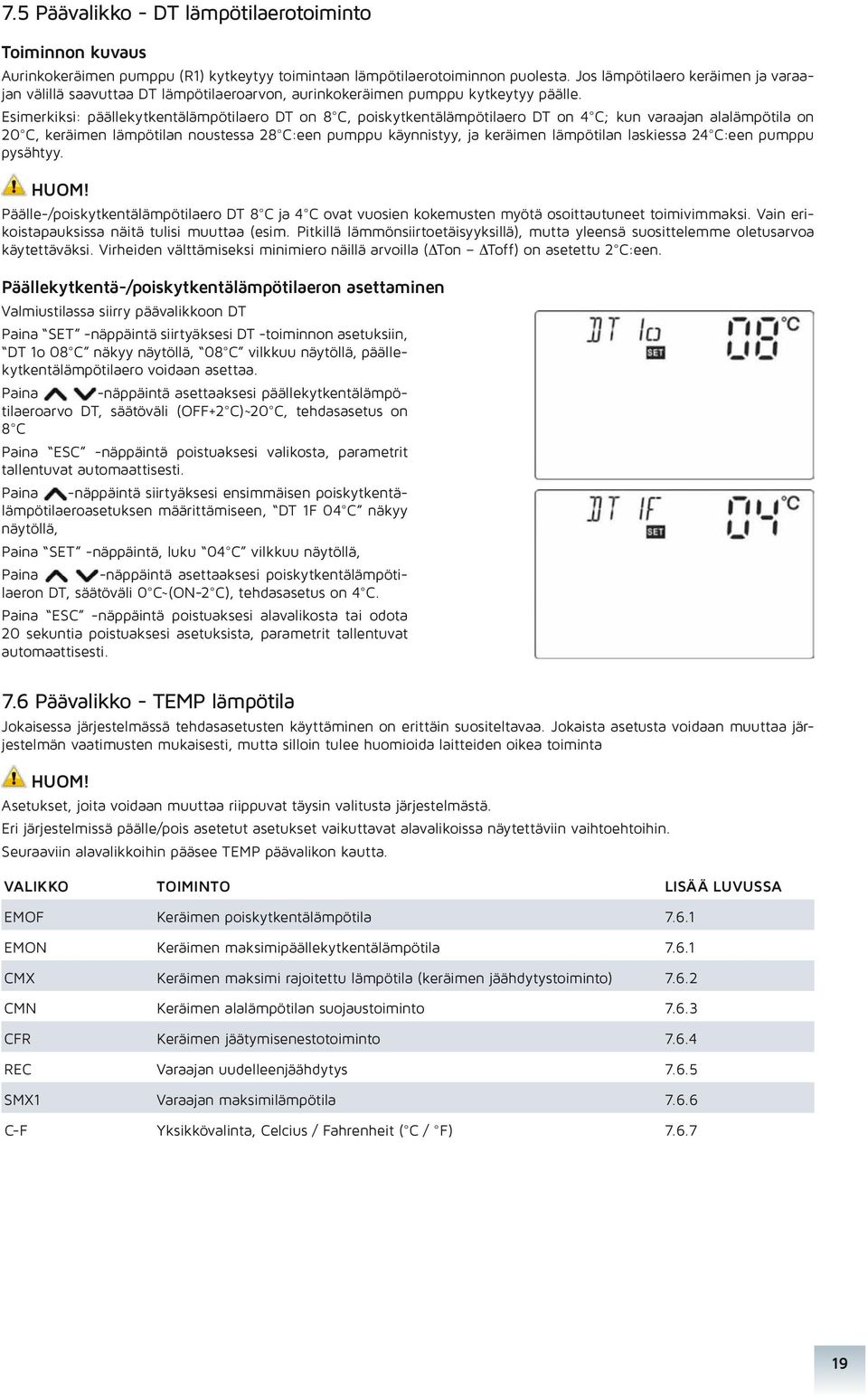

19 7.5 Päävalikko - DT lämpötilaerotoiminto Toiminnon kuvaus Aurinkokeräimen pumppu (R1) kytkeytyy toimintaan lämpötilaerotoiminnon puolesta. Jos lämpötilaero keräimen ja varaajan välillä saavuttaa DT lämpötilaeroarvon, aurinkokeräimen pumppu kytkeytyy päälle. Esimerkiksi: päällekytkentälämpötilaero DT on 8 C, poiskytkentälämpötilaero DT on 4 C; kun varaajan alalämpötila on 20 C, keräimen lämpötilan noustessa 28 C:een pumppu käynnistyy, ja keräimen lämpötilan laskiessa 24 C:een pumppu pysähtyy. HUOM! Päälle-/poiskytkentälämpötilaero DT 8 C ja 4 C ovat vuosien kokemusten myötä osoittautuneet toimivimmaksi. Vain erikoistapauksissa näitä tulisi muuttaa (esim. Pitkillä lämmönsiirtoetäisyyksillä), mutta yleensä suosittelemme oletusarvoa käytettäväksi. Virheiden välttämiseksi minimiero näillä arvoilla ( Ton Toff) on asetettu 2 C:een. Päällekytkentä-/poiskytkentälämpötilaeron asettaminen Valmiustilassa siirry päävalikkoon DT Paina SET -näppäintä siirtyäksesi DT -toiminnon asetuksiin, DT 1o 08 C näkyy näytöllä, 08 C vilkkuu näytöllä, päällekytkentälämpötilaero voidaan asettaa. Paina -näppäintä asettaaksesi päällekytkentälämpötilaeroarvo DT, säätöväli (OFF+2 C)~20 C, tehdasasetus on 8 C Paina ESC -näppäintä poistuaksesi valikosta, parametrit tallentuvat Paina -näppäintä siirtyäksesi ensimmäisen poiskytkentälämpötilaeroasetuksen määrittämiseen, DT 1F 04 C näkyy näytöllä, Paina SET -näppäintä, luku 04 C vilkkuu näytöllä, Paina -näppäintä asettaaksesi poiskytkentälämpötilaeron DT, säätöväli 0 C~(ON-2 C), tehdasasetus on 4 C. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat 7.6 Päävalikko - TEMP lämpötila Jokaisessa järjestelmässä tehdasasetusten käyttäminen on erittäin suositeltavaa. Jokaista asetusta voidaan muuttaa järjestelmän vaatimusten mukaisesti, mutta silloin tulee huomioida laitteiden oikea toiminta HUOM! Asetukset, joita voidaan muuttaa riippuvat täysin valitusta järjestelmästä. Eri järjestelmissä päälle/pois asetetut asetukset vaikuttavat alavalikoissa näytettäviin vaihtoehtoihin. Seuraaviin alavalikkoihin pääsee TEMP päävalikon kautta. VALIKKO TOIMINTO LISÄÄ LUVUSSA EMOF Keräimen poiskytkentälämpötila EMON Keräimen maksimipäällekytkentälämpötila CMX Keräimen maksimi rajoitettu lämpötila (keräimen jäähdytystoiminto) CMN Keräimen alalämpötilan suojaustoiminto CFR Keräimen jäätymisenestotoiminto REC Varaajan uudelleenjäähdytys SMX1 Varaajan maksimilämpötila C-F Yksikkövalinta, Celcius / Fahrenheit ( C / F)

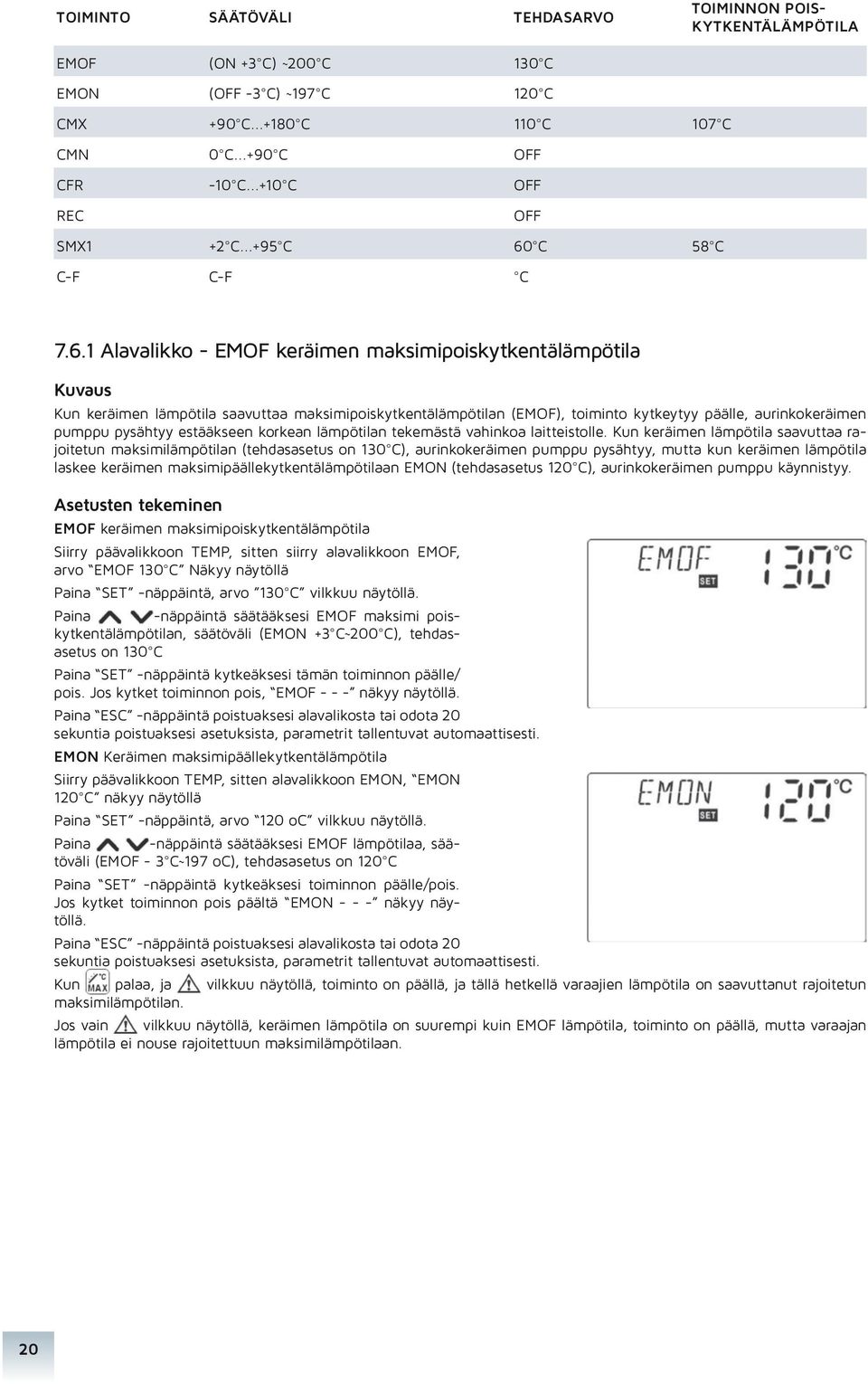

20 TOIMINTO SÄÄTÖVÄLI TEHDASARVO TOIMINNON POIS- KYTKENTÄLÄMPÖTILA EMOF (ON +3 C) ~200 C 130 C EMON (OFF -3 C) ~197 C 120 C CMX +90 C C 110 C 107 C CMN 0 C C OFF CFR -10 C C OFF REC OFF SMX1 +2 C C 60 C 58 C C-F C-F C Alavalikko - EMOF keräimen maksimipoiskytkentälämpötila Kuvaus Kun keräimen lämpötila saavuttaa maksimipoiskytkentälämpötilan (EMOF), toiminto kytkeytyy päälle, aurinkokeräimen pumppu pysähtyy estääkseen korkean lämpötilan tekemästä vahinkoa laitteistolle. Kun keräimen lämpötila saavuttaa rajoitetun maksimilämpötilan (tehdasasetus on 130 C), aurinkokeräimen pumppu pysähtyy, mutta kun keräimen lämpötila laskee keräimen maksimipäällekytkentälämpötilaan EMON (tehdasasetus 120 C), aurinkokeräimen pumppu käynnistyy. EMOF keräimen maksimipoiskytkentälämpötila Siirry päävalikkoon TEMP, sitten siirry alavalikkoon EMOF, arvo EMOF 130 C Näkyy näytöllä Paina SET -näppäintä, arvo 130 C vilkkuu Paina -näppäintä säätääksesi EMOF maksimi poiskytkentälämpötilan, säätöväli (EMON +3 C~200 C), tehdasasetus on 130 C Paina SET -näppäintä kytkeäksesi tämän toiminnon päälle/ pois. Jos kytket toiminnon pois, EMOF näkyy Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat EMON Keräimen maksimipäällekytkentälämpötila Siirry päävalikkoon TEMP, sitten alavalikkoon EMON, EMON 120 C näkyy näytöllä Paina SET -näppäintä, arvo 120 oc vilkkuu Paina -näppäintä säätääksesi EMOF lämpötilaa, säätöväli (EMOF - 3 C~197 oc), tehdasasetus on 120 C Paina SET -näppäintä kytkeäksesi toiminnon päälle/pois. Jos kytket toiminnon pois päältä EMON näkyy Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Kun palaa, ja vilkkuu näytöllä, toiminto on päällä, ja tällä hetkellä varaajien lämpötila on saavuttanut rajoitetun maksimilämpötilan. Jos vain vilkkuu näytöllä, keräimen lämpötila on suurempi kuin EMOF lämpötila, toiminto on päällä, mutta varaajan lämpötila ei nouse rajoitettuun maksimilämpötilaan. 20
21 7.6.2 Alavalikko - CMX keräimen maksimi rajoitettu lämpötila (keräimen jäähdytystoiminto) Kuvaus Keräimen jäähdytystoiminto hidastaa lämmönsiirtonesteen haihtumisprosessia. Juuri ennen keräimen saavutettua maksimilämpötilan, järjestelmän pumppu käynnistyy jäähdyttääkseen lämmönsiirtonesteen hyödyntäen putkistossa ja sylinterissä syntyviä lämpöhäviöitä. Kun varaajan lämpötila nousee esiasetettuun maksimilämpötilaan, järjestelmän pumppu pysähtyy vaikka lämpötilaero olisikin hyväksyttävä. Mikäli päivä on aurinkoinen ja keräinten lämpötila näin ollen korkea, käynnistyy pumppu uudelleen, kun keräin saavuttaa maksimilämpötilan, vaikka varaajan lämpötila olisikin jo maksimissa asetetussa lämpötilassaan. Pumppu pysyy toiminnassa kunnes keräimen lämpötila laskee tai varaajan lämpötila saavuttaa hätäpoiskytkentälämpötilan (95 C). Jos näkyy näytöllä ja vilkkuu näytöllä, varaajan hätäpysäytyslämpötila on saavutettu (varaajan lämpötila on 95 C) Siirry päävalikkoon TEMP, sitten alavalikkoon CMX, CMX 110 C näkyy näytöllä Paina SET -näppäintä, arvo 110 vilkkuu Paina SET -näppäintä kytkeäksesi toiminnon päälle/pois. Jos kytket toiminnon pois päältä, CMX näkyy Paina -näppäintä säätääksesi keräimen maksimia rajoitettua lämpötilaa, säätöväli (110 C~190 C), tehdasasetus on 110 C Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat CMX symbolin näkyessä näytöllä toiminto on päällä Alavalikko - CMN keräimen alalämpötilan suojaustoiminto Kuvaus Kun keräimen lämpötila laskee alle esiasetetun CMN lämpötilan, aurinkokeräimen pumppu pysähtyy, vaikka lämpötilaero keräimen ja varaajan välillä on suurempi kuin päällekytkentälämpötilaero. Kun keräimen lämpötila on 3 C korkeampi kuin esiasetettu CMN lämpötila, aurinkokeräimen pumppu kytkeytyy toimintaan. Siirry päävalikkoon TEMP, sitten alavalikkoon CMN, CMN näkyy näytöllä, tehdasasetuksena toiminto on pois päältä (OFF). Paina SET -näppäintä, default off signal vilkkuu Paina SET -näppäintä kytkeäksesi toiminnon päälle/pois Paina -näppäintä säätääksesi keräimen alilämpötilan suojauksen CMN, säätöväli (00 C~90 C) Päällekytkettyäsi toiminnon, tehdasasetusarvona on 10 C Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat CMN symbolin näkyessä näytöllä toiminto on päällä Alavalikko - CFR keräimen jäätymisenestotoiminto Kuvaus Talvella kun lämpötila keräimessä laskee esiasetettuun jäätymissuoja-arvoon (tehdasasetus on 4 C), aurinkokeräimen pumppu kytkeytyy toimintaan. Kun lämpötila varaajassa (T2) laskee 6 C:een, sähköinen lämmitin kytkeytyy toimintaan ja nostaa varaajan lämpötilan 20 C. Se pysähtyy kun CFR-ohjelma lopetetaan. Kun keräimen lämpötila nousee 7 C asteeseen, pumppu pysähtyy ja CFR-ohjelma lopetetaan Tätä toimintoa käytetään järjestelmissä, joissa lämmönsiirtonesteenä on vesi, jotta vältetään lämmönsiirtonesteen jäätyminen. Siirry päävalikkoon TEMP, sitten alavalikkoon CFR, CFR näkyy näytöllä, tehdasasetuksena toiminto on pois päältä (OFF). Paina SET -näppäintä, default off vilkkuu Paina SET -näppäintä kytkeäksesi toiminnon päälle/pois 21
22 Paina -näppäintä asettaaksesi jäätymisenestotoiminnon, säätöväli (-10 C...10 C). Päällekytkettyäsi toiminnon, tehdasasetusarvona on 4 C Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat CFR symbolin näkyessä näytöllä toiminto on päällä. HUOM! Tämä toiminto on käytössä vain erityisjärjestelmissä, joissa ei käytetä jäätymätöntä nestettä; tämänlainen järjestelmä toimii vain alueilla, joissa ympäristön lämpötila ei laske alle 0 C. Turvallisuussyistä suosittelemme kuitenkin aina käytettäväksi propyleeniglykolia ongelman välttämiseksi Alavalikko - REC varaajan uudelleenjäähdytys Kuvaus Varaajan lämpötilan ollessa maksimissa samanaikaisesti, kun keräimen lämpötila on 5 C matalampi kuin varaajan lämpötila, pumppu käynnistyy. Tämän käänteisen kierron ansiosta lämpötila laskee putkistossa ja keräimessä tapahtuvan lämpöhäviön myötä. Pumppu pysyy toiminnassa kunnes lämpötila laskee alle maksimiarvon. Siirry päävalikkoon TEMP, sitten alavalikkoon REC, REC OFF näkyy näytöllä, Tehdasasetuksena toiminto on pois päältä (OFF). Paina SET -näppäintä, arvo OFF vilkkuu Paina SET -näppäintä asettaaksesi toiminnon päälle/pois. Päällekytkettyäsi toiminnon, tehdasasetusarvona on REC ON Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat REC symbolin näkyessä näytöllä toiminto on päällä Alavalikko - SMX1 Varaajan maksimilämpötila Kuvaus Kun DT keräimen (T1) ja varaajan 1 (T2) kohtaa DT päällekytkentälämpötilan, pumppu käynnistyy. Varaajan liian korkean lämpötilan välttämiseksi ohjausyksikkö tarkistaa onko varaajan ylempi lämpötila (T3) korkeampi, kuin varaajan maksimi sallittu lämpötila. Jos arvo on korkeampi, pumppu pysäytetään vaikka DT päällekytkentäarvo olisikin ylitetty. Kun varaajan 1 lämpötila laskee ja on alle 2 C SMX-arvon, pumppu käynnistetään uudelleen kun DT päällekytkentäarvo sitä vaatii. Siirry päävalikkoon TEMP, sitten alavalikkoon SMX1, SMX 1 60 C näkyy > Paina SET -näppäintä, arvo 60 C vilkkuu > Paina SET -näppäintä kytkeäksesi toiminto päälle/pois. Jos toiminto kytketään pois päältä, SMX näkyy > Paina -näppäintä asettaaksesi varaajan 1 maksimilämpötila, säätöväli on (2 C~95 C), tehdasasetus on 60 C > Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat SMX symbolin näkyessä näytöllä toiminto on päällä Alavalikko - C-F Celsius ja Fahrenheit valinta Siirry päävalikkoon TEMP, sitten alavalikkoon C-F, C-F C näkyy Paina SET -näppäintä, arvo C vilkkuu Paina -näppäintä valitaksesi Celsius ja Fahrenheit asteiden välillä, tehdasasetus on C. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat 22
23 7.7 Päävalikko - FUN lisätoiminnot Ohjausyksikön lisätoiminnot voidaan asettaa FUN alavalikosta; useita lisätoimintoja voidaan kytkeä samanaikaisesti käyttöön. Seuraavien lisätoimintojen kytkeminen päälle/pois vaihtelee järjestelmäkohtaisesti Seuraaviin alavalikoihin pääsee päävalikon FUN kautta DVWG Anti-Legionella toiminto CIRC Kuumavesikiertopumpun kytkeminen päälle/pois nmin Aurinkokeräimen pumpun nopeussäätö (RPM-ohjattu nopeus) DTS Vakio lämpötilaero (keräimen pumpun nopeussäätöä varten) FMAX Virtausnopeus AHO/AHF Varaajan termostaattitoiminto Alavalikko - DVWG Anti-Legionella -toiminto Kuvaus Jos vesivaraajan lämpötila on pitkään alhainen, siihen voi ilmaantua bakteereja. Bakteerien kuolettamiseksi ohjausyksikkö tarkistaa automaattisesti 7 päivän ajanjakson välein, onko varaajan lämpötila ylittänyt 70 C kertaakaan. Jos varaajan lämpötila ei ole ylittänyt 70 C kertaakaan tarkasteluajanjakson aikana, tehdasasetettuna aikana (ajanjakson seitsemäntenä päivänä klo 01:00) lisälämmityslaite kytkeytyy päälle automaattisesti nostaen varaajan lämpötilan 70 C, ja siten kuolettaa bakteerit. Siirry päävalikkoon FUN, sitten alavalikkoon DVWG, DVWG OFF näkyy Tehdasasetus on OFF. Paina SET -näppäintä, arvo OFF vilkkuu näytöllä Paina SET -näppäintä, DVWG ON vilkkuu näytöllä ja toiminto on päällä. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Alavalikko - CIRC lämpötilaohjattu lämminvesikiertopumppu Siirry päävalikkoon FUN, sitten alavalikkoon CIRC, CIRC OFF näkyy näytöllä, tehdasasetuksena on OFF. Paina SET -näppäintä, arvo OFF vilkkuu näytöllä Paina SET -näppäintä, toiminto kytkeytyy päälle, CIRC ON vilkkuu näytöllä Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Katkoviivan sisällä näkyvä symboli kuvastaa toiminnon päälläoloa. 23
24 7.7.3 Alavalikko - nmin aurinkokeräinjärjestelmän pumpun nopeuden ohjaus (RPM-ohjaus) Kuvaus R1-ulostulo voidaan asettaa toimimaan joko RPM-ohjattuna ulostulona tai yksinkertaisena on/off ulostulona. Kun tämä toiminto kytketään päälle, ulostulo toimii RPM-ohjauksena. Kun toiminto kytketään pois päältä, ulostulo toimii yksinkertaisena on/off -ohjauksena. Normaali on/off-ulostulo Aurinkokeräimen pumpun nopeusohjaus on pois päältä, pumppu pyörii 100 % tasaisella nopeudella, ja virtausnopeutta ei muuteta. RPM-ohjattu ulostulo (Nopeusohjaus on käytössä), ohjausyksikkö pyrkii pitämään tasaisen lämpötilaeron keräimen ja varaajan välillä. Pumpun toimintaa säädetään jatkuvasti, ja virtausta muutetaan lämpötilaeron mukaisesti. Siirry päävalikkoon FUN, sitten alavalikkoon nmin, nmin 30 näkyy Paina SET -näppäintä, arvo 30 vilkkuu Paina -näppäintä asettaaksesi aurinkokeräimen pumpun nopeuden. säätöväli (30~100 %), tehdasasetus 30 % Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Alavalikko - DTS vakiolämpötilaero (kiertopumpun nopeuden ohjaukseen) Toiminnon kuvaus Kun päällekytkentälämpötilaero ( TON) on saavutettu, kiertopumppu kytkeytyy toimintaan. Pumppu saavuttaa miniminopeutensa (30 %) 10 sekunnissa. Tämän jälkeen ohjausyksikkö tarkistaa jatkuvasti, milloin vakiolämpötilaero (DTS) saavutetaan, jonka jälkeen pumpun tehoa säädetään automaattisesti sillä edellytyksellä että maksimivirtausnopeutta ei ylitetä. Pumpun nopeutta säädellään vakiolämpötilaeron ylläpitämiseksi jotta saavutetaan maksimaalinen lämpöenergiamäärä. Pumpun nopeudensäätö tapahtuu esiasetetun maksimivirtausnopeuden ja vakiolämpötilaeron (DTS) arvojen mukaan. Jos lämpötilaero laskee alle poiskytkentälämpötilan TD ( T OFF), pumppu pysäytetään. Siirry päävalikkoon FUN, sitten alavalikkoon DTS, DTS 08 C näkyy näytöllä Paina SET -näppäintä, arvo 08 C vilkkuu Paina -näppäintä asettaaksesi DTS vakiolämpötilaeron, säätöväli (2 C~30 C), tehdasasetus on 08 C Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Alavalikko FMAX virtaus FMAX-virtaus L/min. Säädettävä väli 0.1~20 L/min. Lisäysaste 0,1 l/kerta (tehdasasetus 2.0 l/kerta). Siirry päävalikkoon FUN, sitten alavalikkoon FMAX, FMAX 2.0 näkyy Paina SET -näppäintä, arvo 2.0 vilkkuu Paina -näppäintä asettaaksesi virtausnopeus. Säätöväli (0.1~20) Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat 24
25 7.7.5 Alavalikko AHO/AHF Varaajan termostaattitoiminto Toiminnon kuvaus Termostaattitoiminto on erillinen järjestelmä, joka on erillään aurinkokeräinjärjestelmästä. Sitä käytetään lisälämmitysjärjestelmän tai tarpeettoman lämpöenergian siirtämiseen varaajasta tai tasaisen lämpötilan ylläpitämiseen varaajassa. Kun AHO < AHF, tätä toimintoa käytetään lisälämmitysjärjestelmän hallintaan. Kun AHO > AHF, tätä toimintoa käytetään tarpeettoman energian siirtoon. Lämpötilaa ohjataan anturilla T4 ja ulostuloliitin on R2. Siirry päävalikkoon FUN, sitten alavalikkoon AHO, AHO----- näkyy Tehdasasetus on OFF. Paina SET -näppäintä, AHO----- vilkkuu Paina -näppäintä asettaaksesi päällekytkentälämpötilan, säätöväli: 0~95 C. Paina ESC -näppäintä poistuaksesi valikosta. Paina -näppäintä, AHF 07 C vilkkuu Paina -näppäintä asettaaksesi poiskytkentälämpötilan, säätöväli: 0 ~95 C. Paina ESC -näppäintä poistuaksesi alavalikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat AHO: Termostaatin päällekytkentälämpötila, säätöalue: 0~95 C (tehdasasetus: 2 C) AHF: Termostaatin poiskytkentälämpötila, säätöalue: 0~95 C (tehdasasetus: 7 C) AHO symbolin näkyessä näytöllä toiminto on päällä. HUOM! Lämpötila-anturi (T4) ei kuulu vakiovarusteisiin, vaan tulee ostaa lisävarusteena. 25
26 7.8 Päävalikko - HND käsikäyttötoiminto Kun käytät ohjausyksikköä ensimmäistä kertaa tai olet ottamassa järjestelmää käyttöön, ohjausyksikön ulostulot (R1, R2, R4, H1) voidaan manuaalisesti asettaa On/Off ulostuloiksi. Siirry päävalikkoon HND Paina SET -näppäintä, HND1 OFF vilkkuu näytöllä, Paina SET -näppäintä, HND1 ON vilkkuu näytöllä, R1 ulostulo on päällä. Paina SET -näppäintä, HND1 OFF vilkkuu näytöllä, R1 ulostulo on pois päältä. Paina ESC -näppäintä poistuaksesi R1 valikosta. Paina -näppäintä, HND2 OFF vilkkuu Paina SET -näppäintä, HND2 ON vilkkuu näytöllä, R2 ulostulo on päällä. Paina SET -näppäintä, HND2 OFF vilkkuu näytöllä, R2 ulostulo on pois päältä. Paina ESC -näppäintä poistuaksesi R2 valikosta. Paina -näppäintä, HND3 OFF vilkkuu Paina SET -näppäintä, HND3 ON vilkkuu näytöllä, ulostulo R3 on päällä. Paina SET -näppäintä, HND3 OFF vilkkuu näytöllä, ulostulo R4 on pois päältä. Paina ESC -näppäintä to poistuaksesi R3 valikosta. Paina -näppäintä, HND4 ON vilkkuu näytöllä, ulostulo H1 on päällä. Paina SET -näppäintä, HND4 OFF vilkkuu näytöllä, ulostulo H1 on pois päältä. Paina ESC -näppäintä poistuaksesi H1 valikosta. HUOM! Käsikäytön ollessa päällä, ruudulla näkyy symboli. Toiminto sammuu automaattisesti oltuaan käynnissä 15 minuuttia, sekä ohjausyksikkö poistuu käsikäyttötoiminnosta. 26
27 7.9 Päävalikko - PASS Salasanan asetus Siirry päävalikkoon PASS. Paina SET -näppäintä, PWDC Vasemmanpuoleinen numero vilkkuu näytöllä pyytäen nykyistä salasanaa, tehdasasetus on 0000 Paina -näppäintä valitaksesi salasanan ensimmäinen numero. Paina SET -näppäintä, toinen numero vilkkuu Paina -näppäintä valitaksesi salasanan toinen numero, Paina SET -näppäintä, kolmas numero vilkkuu näytöllä, Paina -näppäintä valitaksesi salasanan kolmas numero. Paina SET -näppäintä, neljäs numero vilkkuu näytöllä, Paina -näppäintä valitaksesi salasanan neljäs numero. Paina SET -näppäintä, PWDN 0000 näkyy näytöllä pyytäen uutta salasanaa. Edellä mainittua syöttötapaa käyttäen, syötä uusi salasana. Paina SET -näppäintä, PWDG 0000 näkyy näytöllä pyytäen kirjoittamaan uuden salasanan uudestaan varmistuakseen, ettei siinä ole kirjoitusvirhettä. Edellä mainittua syöttötapaa käyttäen, syötä uudestaan uusi salasana. Tekstin PWOK ilmestyessä näyttöön, salasanan vaihto onnistui. Paina ESC -näppäintä poistuaksesi valikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat Varoitus Jos unohdat salasanan, ei sitä voida muuttaa tai saada tietoon. Voit kuitenkin nollata salasanan tehdasasetukseen nollaamalla koko ohjausyksikön tehdasasetuksiin. Seuraavalla ohjeistuksella palautat ohjausyksikön tehdasasetuksiin Päävalikko RSET Tehdasasetusten palautus Siirry päävalikkoon RSET, Paina SET -näppäintä, YES näkyy Paina ja pidä pohjassa SET -näppäintä. Kuulet äänimerkin du kertaa. Vapauta SET näppäin äänimerkkien jälkeen. Ohjausyksikkö on nyt tehdasasetuksissa ja parametrit voidaan uudelleenasettaa. Paina ESC -näppäintä poistuaksesi valikosta tai odota 20 sekuntia poistuaksesi asetuksista, parametrit tallentuvat 27
28 7.11 On/Off painike Sammuttaaksesi ohjausyksikön, paina Käynnistääksesi ohjausyksikön, paina -painiketta pohjassa kolmen sekunnin ajan. OFF näkyy -painiketta kerran. Ohjausyksikkö käynnistyy Holiday-toiminto (poissa kotoa) Toiminnon kuvaus Tämä toiminto aktivoituu öisin. Lämmönsiirtoneste virtaa varaajasta keräimeen ja jäähdyttää näin varaajaa estääkseen korkeiden lämpötilojen aiheuttamat ongelmat. Toiminto aktivoituu öisin aikavälillä 22:00~06:00. Kun keräimen lämpötila laskee alle 8 C verrattuna varaajan lämpötilaan (T2) alkaa pumppua toimia. Kun lämpötilaero on 2 C, pumppu pysähtyy. Aktivoi tämä toiminto jos: Olet poissa kotoasi pitemmän aikaa (esim. Loma) Lämmintä vettä ei tarvita pitempään aikaan Varaajan alalämpötila laskee alle 35 C. Toiminnon kytkeminen päälle/pois Paina -näppäintä, kunnes näytöllä näkyy lomatoiminnon symboli, toiminto kytkeytyy päälle. Paina -näppäintä, kunnes lomatoiminnon symboli häviää näytöltä, toiminto kytkeytyy pois päältä. HUOM! Tämä toiminto aktivoituu vain silloin kun olet poissa pitempään. Kun saavut takaisin kotiin, muista kytkeä tämä toiminto pois päältä! 7.13 Lisälämmitin Toiminnon kuvaus Aurinkokeräinjärjestelmässä voidaan käyttää lisälämmitintä varajärjestelmänä. Tällä järjestelmällä saavutetaan vakiolämpötilan ohjaus. Kun ohjausyksikkö saa varaajan yläosan anturilta (T3) tiedon, että lämpötila on 2 C alle esiasetetun arvon, varalämmitysjärjestelmä kytketään toimintaan. Kun lämpötila varaajan yläosassa (T3) saavuttaa esiasetetun arvon, varalämmitysjärjestelmä kytketään pois päältä. Ehdot toiminnalle käsikäytöllä: asetuksen lämpötilan tulee olla 2 C korkeampi kuin varaajan lämpötila. Toiminnon kytkeminen päälle/pois Toiminnon asettaminen päälle/päältä poiskytkentä Paina -näppäintä. Lämpötila-arvo 60 C vilkkuu Paina -painiketta säätääksesi päällekytkentäarvo halutuksi. Säädettävä väli on 10 C~80 C. Tehdasasetus on 60 C. 20 sekunnin kuluttua toiminnon aktivoimisesta, symboli näkyy näytöllä ja symboli vilkkuu Paina - näppäintä uudelleen poistaaksesi toiminnon käytöstä. HUOM! Käsiohjattu lämmitys voidaan tehdä vain kerran. Käsiohjatun lämmityksen jälkeen varaajan lämpötilan noustessa esiasetettuun arvoon, käsiohjattu lämmitys pysähtyy ja toiminto pysähtyy Jos käsiohjattu lämmitys halutaan suorittaa uudelleen, täytyy edelliset toimet tehdä uudelleen Lämpötilan kyselytoiminto Laitteen ollessa valmiustilassa Paina -painiketta selataksesi antureiden T1-T7 lämpötiloja ja aikaa. Tarkisteltaessa lämpötila-antureita T1-T7, vilkkuu näytöllä kyseisen anturin signaalin merkki, jonka lämpötila näytetään. Varaajan haluttu lämpötila on (TST). Paina ESC -painiketta tarkastellaksesi viikkoarvoja ja varaajan lämpötilaa. HUOM! Koska jokainen järjestelmä on erilainen, näytetyt lämpötilat tai arvot ovat erilaisia. 28
