1 Metallialan osaamisen testimalli, Asennustekniikka Arvioinnissa noudatetaan valtakunnallisten tutkinnon perusteiden arviointikriteereitä, työhön soveltuvin osin. 1. Nimeä työkalut

2 2. Kumpi ruuveista, jotka ovat molemmat M10 kokoa kestää paremmin merkinnällä 8.8 vai merkinnällä 10.9? 3. Täydennä sanaristikko (Pystyriville muodostuu huonokuntoiseen työkaluun liittyvä ominaisuus)

3 4. Mitä merkintä 8.8 ruuvissa tarkoittaa 5. Mitä lujuusluokkia tiedät olevan ruuveissa? Miksi on erilaisia lujuusluokkia. 6. Kerro käyttökohteita, joihin päällystämätön teräsruuvi ei sovellu, mutta sinkillä päällystetty soveltuu? 7. Miksi ruuvit kannattaa yleensä ennen asennusta rasvata? 8. Miksi ruuvien alkukiristys on vain noin puolet lopullisesta momentista? 9. Kuka on vastuussa ruuvien kestävyydestä?

4 10. Katso video Katsottuasi video ja kerro - Mitä erikoisesti on varottava laakereita käsiteltäessä ja miksi 11. Mihin on kohdistettava paine vaihdettaessa laakeria pyörännapaan ja miksi? Tarvittaessa katso video Minkä kokoinen pora valitaan porattaessa M12 kierrettä varten reikää levyyn iso-vakiokierteessä? Huom. taulukko Kierre Nousu mm KIERRETAULUKKO Metrinen ISO- vakiokierre Poran Ø (mm) Kierre Nousu mm Poran Ø (mm) M1,8 0,35 1,45 M5,5 0,9 4,6 M2 0,4 1,6 M6 1 5 M2,2 0,45 1,75 M7 1 6 M2,3 0,4 1,9 M8 1,25 6,8 M2,5 0,45 2,05 M9 1,25 7,8 M2,6 0,45 2,15 M10 1,5 8,5 M3 0,5 2,5 M11 1,5 9,5 M3 0,6 2,4 M12 1,75 10,2 M3,5 0,6 2,9 M M4 0,7 3,3 M M4 0,75 3,2 M18 2,5 15,5 M4,5M 0,75 3,7 M20 2,5 17,5 M5 0,8 4,2 M22 2,5 19,5 M5 0,75 4,2 M M5 0,9 4,1 M

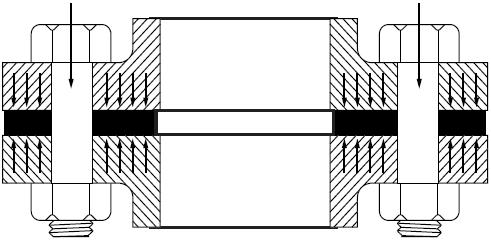

5 - Mitä tarkoittaa kierteessä nousu? - Minkä kokoinen on vastaavasti akselin koko, kun teet siihen kierrepakalla M12 kierteen normaalinousulla? 13. Kerro eri raaka- aineista seuraavia ominaisuuksia Väri: Sähkönjohtavuus Korroosioherkkyys Käyttökohteita Magneettisuus Liitostapoja hitsaus Pintakäsittelytavat Teräs Ruostumaton teräs Alumiini 14. Mitä tarkoittaa merkintä AISI 316? Mitä raaka-ainetta se on? 15. Mitä ovat metallien yleisiä kauppamuotoja (profiileja)? 16. Mitä tiivisteen tulee kestää tai mitä vaatimuksia (esim. 3) esim. laippaliitoksen tiivistelle asetetaan ja miksi?

6 17. Kerro näille laakereille kuormitussuunnat? 18. Mitä tarkoittaa avainväli ruuveissa?

7 19. Kerro neljä tekijää, joista mittausvirheet johtuvat? 20. Mittaushetkellä teräskappaleen haalkaisija on 100 mm ja lämpötila on + 30 C. Laske kappaleen halkaisijan muutos lämpötilan laskiessa + 20 C:n. Vinkki Δl=α ΔT l, missä α on aineen lämpölaajenemiskerroin, ΔT on lämpötilan muutos ja l on kappaleen alkuperäinen pituus. 21. Akseli ø 120 mm on mitoitettu normaalilämpötilassa 0.05 mm suuremmaksi kuin reikä. Mikä on lämpötilaero, jos reikä on saatava 0.15 mm suuremmaksi kuin akseli asennusta varten. 22. Miksi kuristusliitoksen on onnistuttava 1. kertaa? 23. Mitkä seikat vaikuttavat jousen jäykkyyteen (eli jousivakioon)?

8 24. Ylimmässä rivissä on neljä 2D-mallia. Valitse niille oikeat 2Dkuvannot edestä, sivusta ja yläpuolelta. Kirjoita numerot taulukkoon. 25. Mikä on yleistoleranssin mukaan a) suurin sisämitta kun kappaleen nimellismitta on 120 mm

9 b) suurin ulkomitta kun kappaleen nimellismitta on 170 mm c) suurin syvyysetäisyys kun kappaleen nimellismitta on 500 mm

10 26. Lue seuraavat mittaustulokset

11 27. Mikä liitoksen varmistustapa on missäkin kuvassa? 28. Mikä ruuvityyppi on kyseessä?

12 29. Mainitse ainakin 5 syytä laakereiden vikaantumiseen? 30. Millaiseen viilaukseen soveltuu a) karkea viila b) hieno viila c) panssariviila 31. Mitkä seuraavista kierteitettävistä raaka-aineista on syytä kierteittää a) leikkuuöljyllä tai -tahnalla b) b) Kuivana Teräs Ruostumaton teräs Valurauta Kupari Messinki Alumiini Muovi 32. Mikä merkitys on kuvan mukaisella alkuviisteellä kierteitettävässä akselissa?

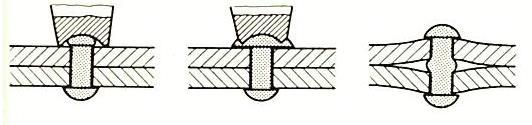

13 33. Kierteität sisäpuolista kierrettä M12. Mitä vaikeuksia seuraa, jos poraat alkureiän a) poralla ø 9.5? b) poralla ø 11.0? 34. Kerro ruuviliitoksen varmistuskeinoja? 35. Kuvaan on merkitty ensimmäisenä lopullisesti kiristettävä ruuvi. Missä järjestyksessä on syytä kiristää muut ruuvit ja miksi? 36. Mitä vikaa on alla olevissa niittauksissa? 37. Mihin eri ryhmiin käyttötarkoituksen mukaan voidaan akselit jaotella?

14 38. Nimeä laakereiden tärkeimmät mitat? 39. Mitä asioita vaaditaan yleisesti vierintälaakerin asentamisessa (7)?

15 40. Nimeä oheisen laakerin osat ja kerro millaiseen tarkoitukseen se sopii? a) Neulalaakerit b) Urakuulalaakerit c) viistokuulalaakerit d) yksisuuntaiset painelaakerit 41. Nimeä oheiset laakerit?

16 42. Ohessa on kaksi laakerin asennustilannetta. Selvitä, miten ja mihin kohdistat asennusvoiman. Perustele valintasi. 43. Vastaa kysymyksiin a) Mitä seikat vaikuttavat voiteluaineen valintaan laakereissa? b) Kuka antaa ohjeet tästä? c) Miten paljon rasvaa vierintälaakereihin on laitettava? 44. Millaiseen kuormitukseen sopivat 45. Miten pyörimisnopeus vaikuttaa voiteluaineen valintaan ja voitelun määrään? 46. Mitä voit päätellä laakerin erilaisista äänistä? 47. Mitä haittaa voi aiheutua laakerisovitteesta, jos se on a) liian tiukka b) liian löyhä

17 48. Nimeä seuraavat kytkimet

18 49. Kumpi kuvista tarkoittaa samankeskeisyyden ja kumpi yhdensuuntaisuuden tarkistamista mittakellolla?

19 50. Täydennä taulukkoon sallitut kuormitukset

20 51. Selosta mitä tarkoittavat kuvien esittämät käsimerkit esim. nosturinkäyttäjälle?

21 52. Miten suorittaisit kuvissa olevien kappaleiden nostot?

22 53. Kerro seuraavien teräsköysirakenteiden sallitut kuormitukset esim. verrattuna ensimmäiseen tapaukseen, jossa köysi on yksinkertaisena? Huom. Köyden halkaisija on kaikissa tapauksissa 12 mm. 54. Asentajan on tehtävä kuvan mukainen teräsrakenne. Onko laskettu 9.28 m palkin pituus oikea, jotta kulmaksi tulee 90 astetta?

23 55. Kerro mitä osia kytkennässä on? 56. Mitä seuraavat piirrosmerkit tarkoittavat? 57. Mitä seuraavat piirrosmerkit tarkoittavat?

24 58. Kerro mitä suuntaventtiileitä on kuvassa?

25 59. Miksi paineilmalaitteiden yhteydessä tehdään seuraavia toimenpiteitä a) paineilmaan lisätään öljyä? b) paineilmasta poistetaan vettä? 60. Kerro mitä havaitset järjestelmässä tapahtuvan sen jälkeen, kun plusliike käynnistetään painonapilla? 61. Kerro mitä järjestelmässä tapahtuu? 62. Millaisia suodattimia on olemassa ja mikä niiden tehtävä on?

26 63. Vastaa kysymyksiin, jotka ovat seuraavasta kuvasta a) Miten syliterin iskunpituutta voidaan säätää? b) Miksi sylinterin mäntää ei voi pysäyttää liikkeen välille? c) Muuta kytkentää niin, että ensimmäinen liike on miinusliike. 64. Vastaa kysymyksiin, jotka ovat seuraavasta kuvasta a) Päättele mitä vaihtovastaventtiilin sisällä tapahtuu, kun ohjaus annetaan kahdesta eri paikasta? b) Miten toteuttaisit ohjauksen kolmesta eri kohteesta? c) Muuta kytkentää siten, että molempia liikkeitä ajetaan kaukoohjauksena ja kumpaakin kahdesta eri paikasta.

27 65. Vastaa kuvan kytkennän kysymyksiin a) Selvitä paineilman kulku ohjauksen eri vaiheissa. b) Mikä mahdollistaa sen, että toiminta on kertapainalluksella jatkuvaa? c) Muuta kytkentää siten, että ensimmäinen liike on miinusliike. 66. Kerro mitä haittoja on hydrauliikan käytössä verrattuna pneumatiikan käyttöön?

28 67. Valitse oikeat kuvannot ja merkitse numerot taulukkoon.

29 68. Montako kuvantoa tarvitaan? Katso oikea määrä ja merkitse taulukkoon. 69. Mitä saat aikaan, kun vaihdat 2/2 -suuntaventtiilin asentoa plusliikkeen alussa oheisen kytkennän mukaan?

30 70. Mitä kautta paine voidaan purkaa paineakusta oheisessa kytkennässä? 71. Mitä komponentteja on järjestelmässä? a) Millaisia suodattimia b) Mitä muita komponentteja

31 72. Vastaa kuvien avulla alla oleviin kysymyksiin? a) Teräsmitan lukematarkkuus? b) Mitä hyvää ja huonoa on a b kuvien mittataustavoissa? c) Miten mittoja kannattaa säilyttää ja huoltaa?

32 73. Merkitse Mikrometrin lukemat 74. Piirrä kannattimen peruskuvannon alapuolella kolmas kuvanto ja mitoita kannatin. (Mittakaava 1:2)

33 75. Millä tavalla seuraavat tapaturmat voidaan estää? a) Laikasta irtoavien sirujen lentäminen silmiin? b) Hiottavien kappaleiden huono näkeminen? c) Käsien palovammat kuumentuneella kappaleella? d) Hiottavan kappaleen meneminen tukipöydän ja laikan väliin? 76. Miten tunnistat kierteen? Mitä välineitä tarvitsen tässä yhteydessä? 77. Kerro yleisimmät syyt miksi kierretappi katkeaa kierteytyksessä? 78. Määrittele seuraavat termit? a) Viskositeetti ja mikä merkitys sillä on b) Viskositeetti-indeksi c) Jähmepiste d) Leimahduspiste e) Syttymispiste f) Hapettumiskestävyys 79. Mitä vesi saa aikaan hydraulinesteen seassa hydraulijärjestelmässä? 80. Kerro kasvisöljypohjaisen hydrauliöljyn a) edut b) haitat 81. Miten hapen sekoittaminen vaikuttaa hydraulinesteen ominaisuuksiin? 82. Nimeä proportionaalijärjestelmän osat?

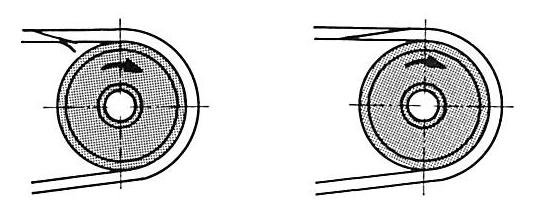

34 83. Mitkä ovat moottorin ja toimilaitteen väliin asennettavia pyörimisnopeutta muuttavia tehonsiirtolaitteistoja (4)? 84. Vastaa seuraaviin hammaspyöriä koskeviin kysymyksiin a) Mikä on hammaspyörien tehtävä tehonsiirrossa? b) Mistä aineista hammaspyöriä valmistetaan? c) Mitä suureita vastaavat symbolit m, z, b, h, d 85. Vastaa seuraaviin hammaspyörävälitystä koskeviin kysymyksiin a) Mitä tarkoittaa kaksiportainen välitys? b) Mikä on välipyörän tehtävä? 86. Nimeä hihnakäytöt 87. Kumpi pyörimissuunta on oikein hihnan saumaan nähden?
