1 Schaeffler Group KONE- JA METALLIALAN OPETUKSEN KEHITTÄMISSEMINAARI KOME 2015 Laakeriasennuksien opetuksen mahdollisuudet Johdanto Mitkä asiat ovat keskeisiä opetuksessa? Etäopiskelu sekä tulevaisuuden mahdollisuudet opetuksessa Koulutusmateriaali Kesäkuu 2010 Sivu 1 Aluemyyntipäällikkö

2 JOHDANTOA Tiesitkö, että 60 % mekaanisten laitteiden ennalta arvaamattomista häiriöistä johtuu epätasapainosta ja/tai linjausvirheestä? 20 %:ssa tapauksista syynä on laakerivaurio, jonka aiheuttaa tavallisesti väärä voitelu (80 %)? Mekaanisten laitteiden ennalta arvaamattomien häiriöiden syyt: Muut 20% 60% 20% Epätasapaino ja linjausvirheet Laakerivauriot Sivu 2

20 %:ssa tapauksista syynä on laakerivaurio, jonka aiheuttaa tavallisesti väärä voitelu

3 JOHDANTOA: Vauriotilasto Koko vierintälaakeri populaatio Noin 0,35 % kaikista valmistetuista vierintälaakereista rikkoontuu ennenaikaisesti Noin 9 % vierintälaakereista vaihdetaan varmuuden vuoksi Noin 90 %:a tapauksissa laitteen käyttöikä on lyhyempi kuin laakereiden, eli laakerit eivät rikkoonnu Sivu 3 Lähde: Antriebstechnik

vierintälaakereista vaihdetaan varmuuden vuoksi Noin 90 %:a tapauksissa laitteen

4 JOHDANTOA: Vauriotilasto Noin 0,35 % vierintälaakereista rikkoontuu ennenaikaisesti Seurausvauriot 5 % Materiaali-ja valmistusvirheet 1 % Väärä laakerivalinta 10 % Vanhentunut voiteluaine 19 % Asennusvirhe 5 % Nestemäiset epäpuhtaudet 5 % Kiinteät epäpuhtaudet 20 % Kesäkuu 2010 Puutteellinen voitelu 15 % Soveltumaton voitelu 20 % Sivu 4 Lähde: Antriebstechnik

Vanhentunut voiteluaine 19 % Asennusvirhe 5 % Nestemäiset epäpuhtaudet 5 % Kiinteät

5 Kattava tuoteohjelma teollisuudelle Laajin tuotevalikoima koko vierintälaakeriteollisuudessa INA-FAG luettelotuotteet yli nimikettä Nivellaakerit Lieriörullalaakerit Sauvakinematiikan komponentit Lineaarijohteet Laakeriyksiköt Pitimelliset lieriörullalaakerit Pienin kuulalaakeri 1 mm akselille Pallomaiset rullalaakerit Pääkaran laakerit Tuki- ja juoksurullat Neulalaakerit Kartiorullalaakerit Suorakäyttömoottorit Aksiaali/radiaali-lieriörullalaakeri ulkohalkaisija 4250 mm Erikoislaakerit mm saakka Tuuliturbiinit Painokoneet Työstökoneet Rakennukset Terveydenhuollon laitteet Vaihdelaatikot Sillat Kesäkuu 2010 Sivu 5

kuulalaakeri 1 mm akselille Pallomaiset rullalaakerit Pääkaran laakerit Tuki- ja juoksurullat Neulalaakerit Kartiorullalaakerit Suorakäyttömoottorit

6 Esimerkki: Laakerointituotteet Pulp & Paper teollisuudelle

7 Esimerkki: Laakerituotteet Pulp & Paper Tarve erilaisille laakerituotteille: Tyyppi Paperi/Sellutehdas Paperikone Pallomainen rullalaakeri Lieriörullalaakeri Urakuulalaakeri Viistokuulalaakeri Lineaari-, nivel-, johdeja neulastolaakerit. Muut, pesät 50 % 10 % 20 % 10 % 5% 5% 75 % 5 % 5 % 5 % 5 % 5%

rullalaakeri Lieriörullalaakeri Urakuulalaakeri Viistokuulalaakeri

8 Mitkä asiat ovat keskeisiä opetuksessa? TOIMEKSIANTAJAN ASETTAMAT VAATIMUKSET KOHDERYHMÄ KOHDERYHMÄN LÄHTÖTASO KÄYTETTÄVISSÄ OLEVA AIKA KÄYTTETTÄVISSÄ OLEVA VÄLINEET JA MATERIAALI 4. kesäkuu 2015 Sivu 8

KOHDERYHMÄN LÄHTÖTASO KÄYTETTÄVISSÄ OLEVA AIKA

9 Vierintälaakeriasennusten koulutusohjelma Kohderyhmä: Asentajat, käyttöönottajat, työnjohto ja tarkastajat Sisältö (2pv): laakerityypit ja niiden käyttö laakerimerkinnät sovitteet ja toleranssit laakeroinnin voitelu laakeriasennus laakerin tarkastaminen käyttöönotto ja varastointi kunnonvalvonnan perusteet loppukoe Tavoite: Laakeritekniikan perusteet, asennus ja käyttöönoton hallinta Sivu 9

toleranssit laakeroinnin voitelu laakeriasennus laakerin tarkastaminen käyttöönotto ja varastointi

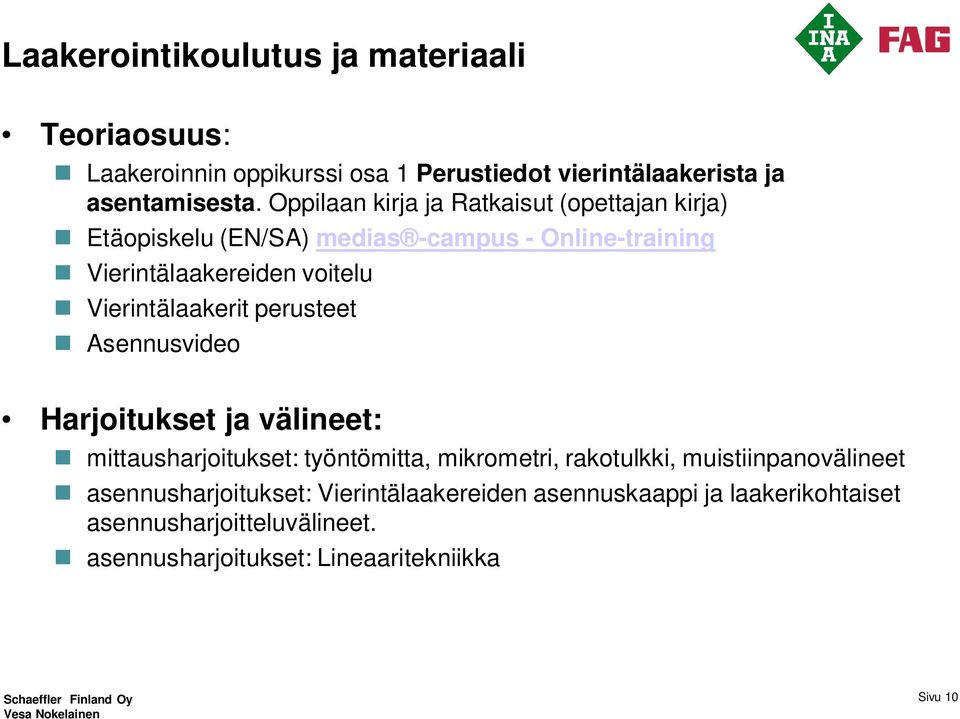

10 Laakerointikoulutus ja materiaali Teoriaosuus: Laakeroinnin oppikurssi osa 1 Perustiedot vierintälaakerista ja asentamisesta. Oppilaan kirja ja Ratkaisut (opettajan kirja) Etäopiskelu (EN/SA) medias -campus - Online-training Vierintälaakereiden voitelu Vierintälaakerit perusteet Asennusvideo Harjoitukset ja välineet: mittausharjoitukset: työntömitta, mikrometri, rakotulkki, muistiinpanovälineet asennusharjoitukset: Vierintälaakereiden asennuskaappi ja laakerikohtaiset asennusharjoitteluvälineet. asennusharjoitukset: Lineaaritekniikka Sivu 10

Vierintälaakerit perusteet Asennusvideo Harjoitukset ja välineet: mittausharjoitukset: työntömitta, mikrometri, rakotulkki,

11 Schaefflerin sähköiset apuvälineet medias campus medias campus on itseopiskeluohjelma, jolla voi itsenäisesti kerätä laakeritietämystä Ohjelma vaatii rekisteröitymisen, mutta on maksuton. Kesäkuu 2010 Sivu 11

itsenäisesti kerätä laakeritietämystä Ohjelma

12 Schaefflerin sähköiset apuvälineet medias campus kurssit kurssin statustiedot Sivu 12

13 Asennus Sivu 13

14 Kesäkuu 2010 Sivu 14

15 4. kesäkuu 2015 Sivu 15

16 Tukimateriaalia Kesäkuu 2015 Sivu 16

17 Tukimateriaalia : Schaeffler tuotetietopankki: Schaeffler laakeripesien tuotepankki: b_eitc_hx6c5 Vierintä- ja lineaarilaakereiden tulkkiohjelma: ad51-xea FAG Industrial Services Kesäkuu 2010 Sivu 17

lang=en&mediass= b_eitc_hx6c5 Vierintä- ja lineaarilaakereiden tulkkiohjelma: http://159.51.238.

18 Kesäkuu 2015 Sivu 18

19 KIITOS tarkkaavaisuudestanne
