1 KIINTEISTÖKOHTAINEN KOHTAINEN PAINEVIEMÄRÖINTI INTI Viivi Virta, projektipäällikkö MVR-palvelukeskus Onninen Oy

2 Onninen Oy PERUSTETTU 1913 TOIMINTAA 9 MAASSA HENKILÖST STÖÄ LIIKEVAIHTO 1,4 MILJARDIA EUROA TOIMIPAIKKOJA 141 PÄÄASIAKASSEGMENTTEJ ASIAKASSEGMENTTEJÄ 4 URAKOITSIJAT TEOLLISUUS INFRA JÄLLEENMYYJ LLEENMYYJÄT

3 Perheyritys ONNISEN OMISTAA TOIVASEN PERHE NELJÄNNESS NNESSÄ SUKUPOLVESSA.

4 Asiantuntijat palveluksessanne Onninen kokonaisvaltainen tavarantoimittaja (LVISK) Maa- ja vesihuoltorakentamisen palvelukeskus Mitoituspalvelu Kokonaisvaltaista osaamista Mm. vesi- ja jätevesiosuuskunnat tärkeä asiakasryhmä

5 Paineviemärij rijärjestelm rjestelmä

6 Paineviemärij rijärjestelm rjestelmä Sopii erityisesti haja-asutusalueiden viemäröintiin Verkoston rakentaminen siten, että ympäristö vaurioituu mahdollisimman vähän Pienemmät putkikoot Kokonaisuudessaan edullinen viemäröintiratkaisu

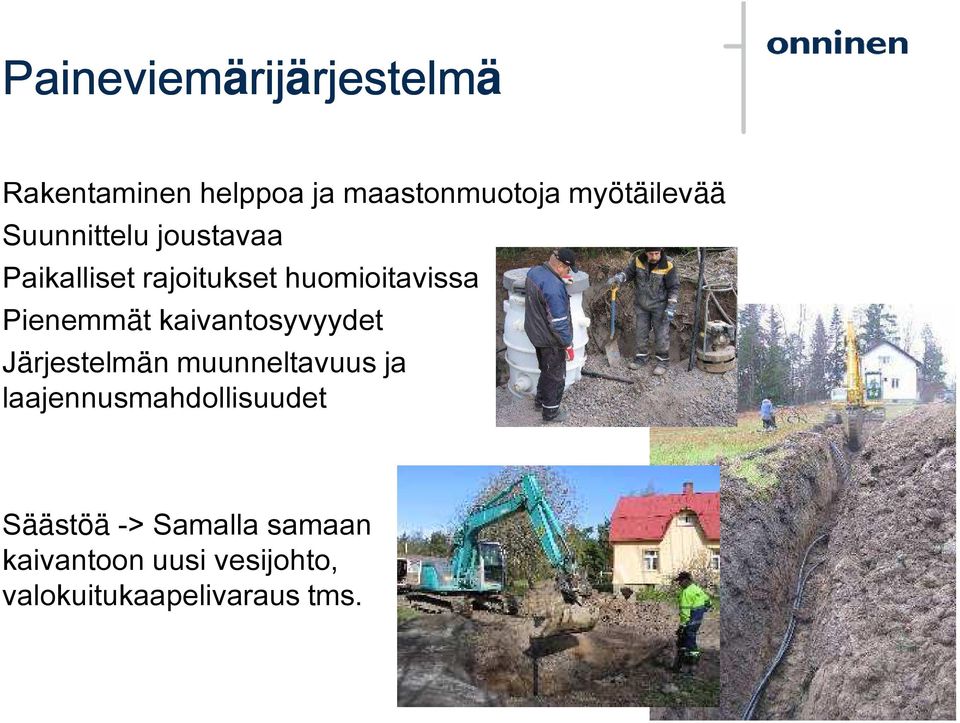

7 Paineviemärij rijärjestelm rjestelmä Rakentaminen helppoa ja maastonmuotoja myötäilevää Suunnittelu joustavaa Paikalliset rajoitukset huomioitavissa Pienemmät kaivantosyvyydet Järjestelmän muunneltavuus ja laajennusmahdollisuudet Säästöä -> Samalla samaan kaivantoon uusi vesijohto, valokuitukaapelivaraus tms.

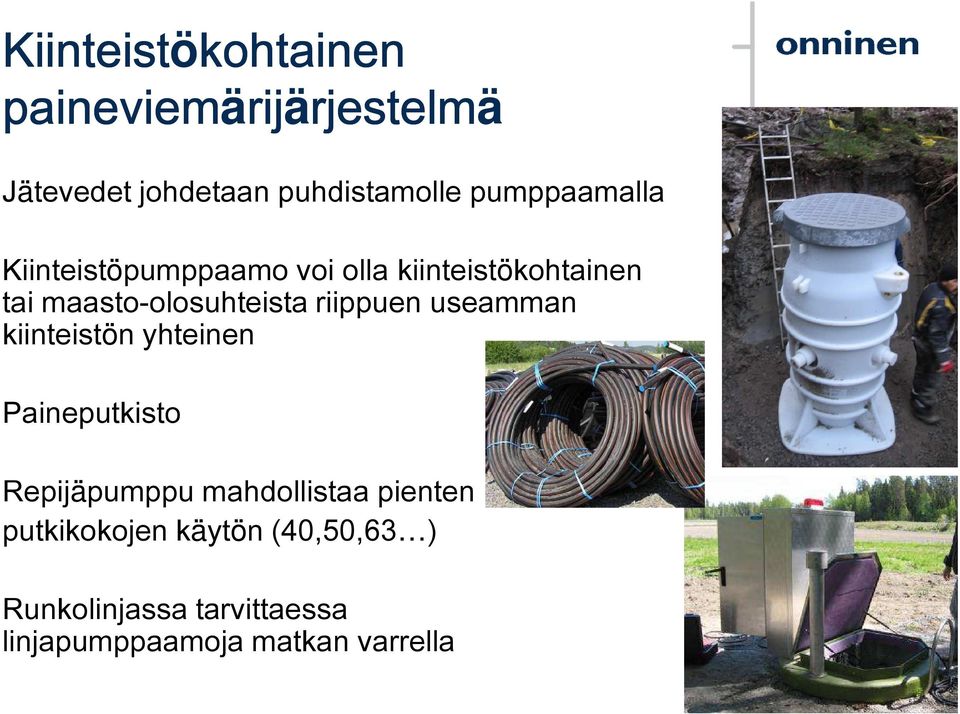

8 Kiinteistökohtainen paineviemärij rijärjestelm rjestelmä Jätevedet johdetaan puhdistamolle pumppaamalla Kiinteistöpumppaamo voi olla kiinteistökohtainen tai maasto-olosuhteista riippuen useamman kiinteistön yhteinen Paineputkisto Repijäpumppu mahdollistaa pienten putkikokojen käytön (40,50,63 ) Runkolinjassa tarvittaessa linjapumppaamoja matkan varrella

9 Erilaisia pumppuja Silppuri

10 Suunnittelussa huomioitavaa Liittyvät kiinteistöt, toiminta-alue, etäisyydet, korkeuserot Linjaukset, pumppaamoiden mahdolliset paikat Käytettävissä oleva sähkö? (1-vaihe tai 3-vaihe) Mitoitus = määritellään mm. putkikoot ja pumput Huomioitava jäteveden ominaisuudet! Paineviemärijärjestelmän mitoituksessa: viipymä ja virtausnopeus Tavoite: - Estetään mikrobikasvustojen ja muiden sakkaumien muodostuminen - Vähennetään jäteveden hapettomia olosuhteita putkistossa, muutoin muodostuu mm. rikkiyhdisteitä, jotka ovat voimakkaasti syövyttäviä ja voivat aiheuttaa merkittäviä hajuhaittoja Huolellinen suunnittelu ja mitoitus on toimivuuden tae!

11 Onnisen Mitoituspalvelu Onnisen paineviemärijärjestelmän mitoituspalvelu on suunnittelijoiden, kuntien ja osuuskuntien käytettävissä -Optimoidaan putkikoot ja käytettävät pumput -Ylimitoitusta kannattaa välttää -Yleensä pienemmät putket riittävät kun pumput on oikein valittu -Oikein mitoitetussa järjestelmässä ei hajuhaittoja -Vältetään turhat kustannukset, kuten varmuuden vuoksi suunnitellut linjapumppaamot ja isot putkikoot -Varmistetaan verkoston kaikkien osien toimivuus erilaisissa tilanteissa

12 Kiinteistöpumppaamo

13 Kiinteistöpumppaamo Pumppu Takaiskuventtiili Laponestoventtiili Sulkuventtiili Pumpun käynnistys- ja pysäytysvippa Hälytysvippa Ohjauskeskus Hälytysvalo

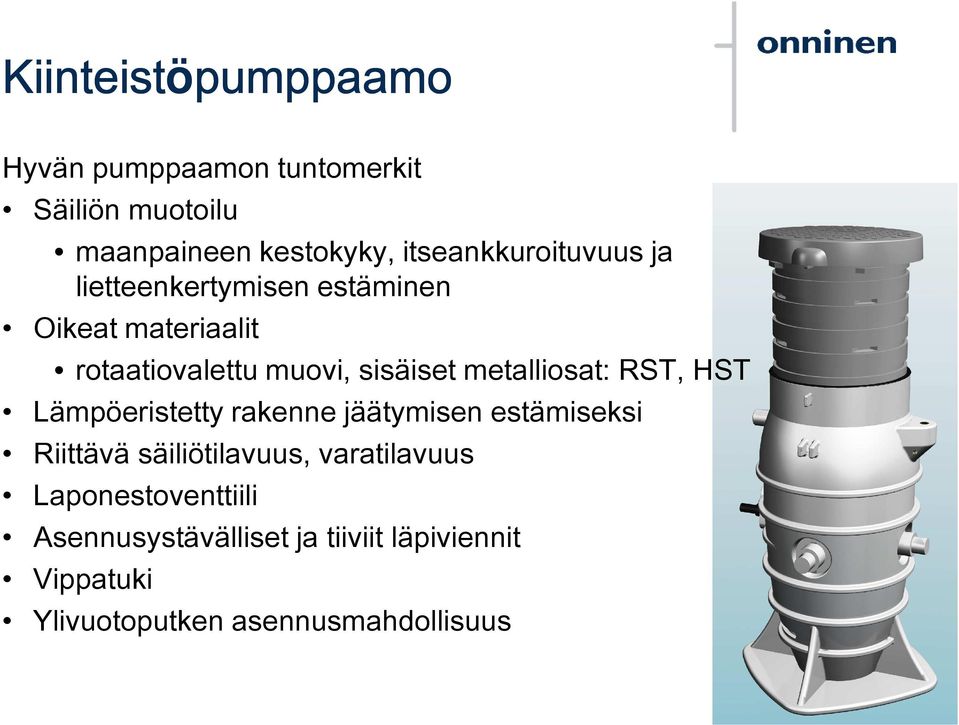

14 Kiinteistöpumppaamo Hyvän pumppaamon tuntomerkit Säiliön muotoilu maanpaineen kestokyky, itseankkuroituvuus ja lietteenkertymisen estäminen Oikeat materiaalit rotaatiovalettu muovi, sisäiset metalliosat: RST, HST Lämpöeristetty rakenne jäätymisen estämiseksi Riittävä säiliötilavuus, varatilavuus Laponestoventtiili Asennusystävälliset ja tiiviit läpiviennit Vippatuki Ylivuotoputken asennusmahdollisuus

15 Onnline Nordic Pumppaamotehdas Virroilla

16 Paineviemärin rakentaminen

17 Verkoston rakentaminen

18 Pumppaamon asentaminen

19 Asennus yleensä maanvaraisesti Ympärystäyttö murskeella (raekoko 0-16 tai 0-32) Viettoviemäriliitos Paineyhde esim. sähköhitsaamalla Lämpöeristys

20 Kansi ja sähkökeskus jää näkyviin

21

22 Paineviemärin ja pumppaamon käytt yttö ja huolto Viemäriin vain mitä viemäriin kuuluu! Käyttökustannukset sähkö: 2-10 /vuosi pumppaamon ylläpitohuolto huoltoliike (tai itse) Keskitetty huolto kannattaa! Pumppaamojen huollot Valtuutetut huoltoliikkeet Pumppujen omat huoltoliikkeet

23 Onninen - kokonaisvaltainen tavarantoimittaja Pumppaamot Toimilaitekaivot Putkisto putket, putkisto-osat, kaivotarvikkeet Verkostotuotteet venttiilit liitos- ym. osat Sähkötarvikkeet kaapelit ym. Maanrakennustuotteet eristeet, suodatinkankaat, verkot Kiitos!
