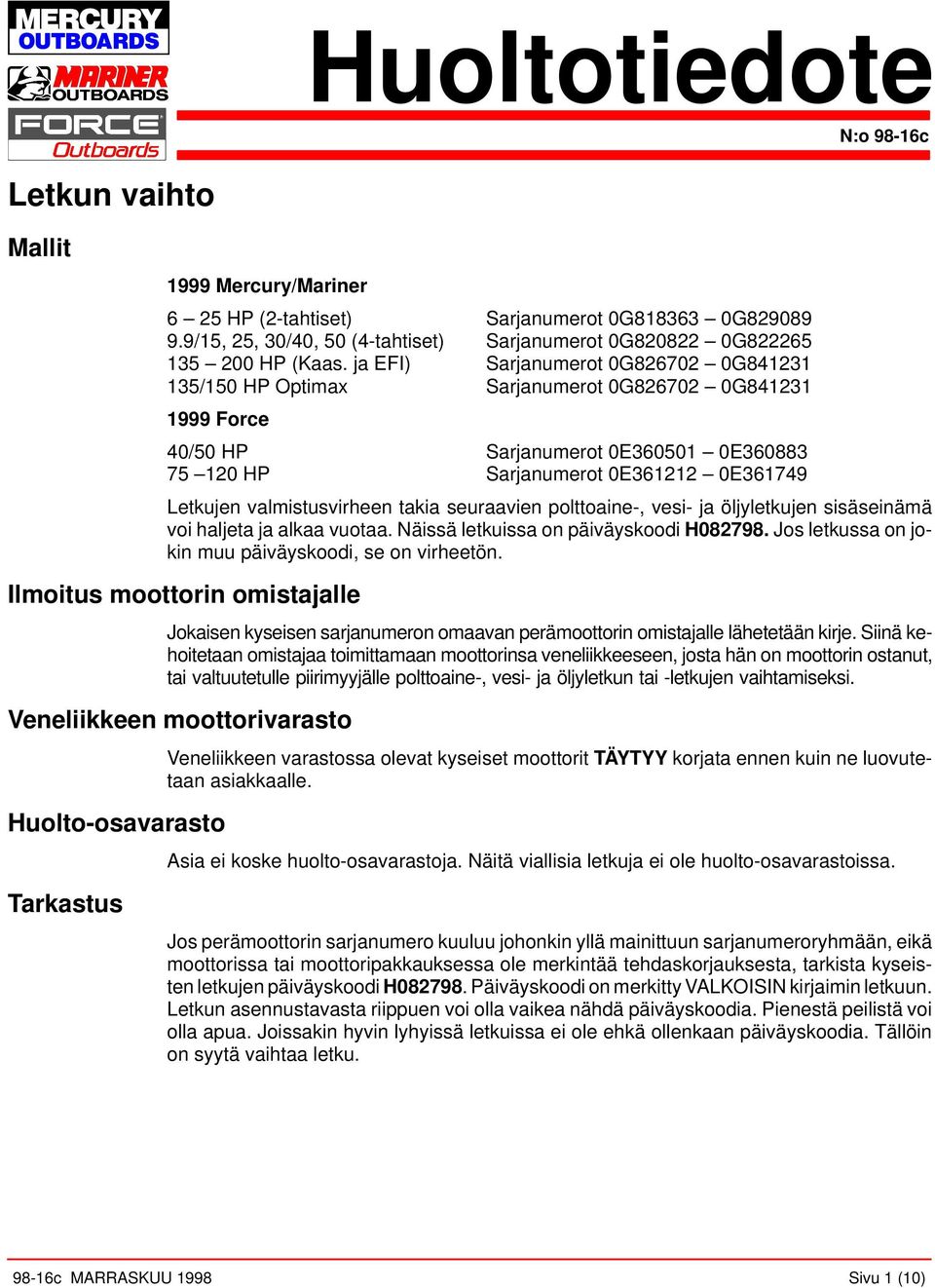

1 Huoltotiedote N:o 98-16c Letkun vihto Mllit 1999 Mercury/Mriner 6 25 HP (2-thtiset) Srjnumerot 0G G /15, 25, 30/40, 50 (4-thtiset) Srjnumerot 0G G HP (Ks. j EFI) Srjnumerot 0G G /150 HP Optimx Srjnumerot 0G G Force 40/50 HP Srjnumerot 0E E HP Srjnumerot 0E E Letkujen vlmistusvirheen tki seurvien polttoine-, vesi- j öljyletkujen sisäseinämä voi hljet j lk vuot. Näissä letkuiss on päiväyskoodi H Jos letkuss on jokin muu päiväyskoodi, se on virheetön. Ilmoitus moottorin omistjlle Jokisen kyseisen srjnumeron omvn perämoottorin omistjlle lähetetään kirje. Siinä kehoitetn omistj toimittmn moottorins veneliikkeeseen, jost hän on moottorin ostnut, ti vltuutetulle piirimyyjälle polttoine-, vesi- j öljyletkun ti -letkujen vihtmiseksi. Veneliikkeen moottorivrsto Huolto-osvrsto Veneliikkeen vrstoss olevt kyseiset moottorit TÄYTYY korjt ennen kuin ne luovutetn sikklle. Asi ei koske huolto-osvrstoj. Näitä villisi letkuj ei ole huolto-osvrstoiss. Trkstus Jos perämoottorin srjnumero kuuluu johonkin yllä minittuun srjnumeroryhmään, eikä moottoriss ti moottoripkkuksess ole merkintää tehdskorjuksest, trkist kyseisten letkujen päiväyskoodi H Päiväyskoodi on merkitty VALKOISIN kirjimin letkuun. Letkun sennustvst riippuen voi oll vike nähdä päiväyskoodi. Pienestä peilistä voi oll pu. Joisskin hyvin lyhyissä letkuiss ei ole ehkä ollenkn päiväyskoodi. Tällöin on syytä viht letku c MARRASKUU 1998 Sivu 1 (10)

2 Letkun vihto Päiväyskoodin selitys: H Letku Kuukusi Päivä Vuosi Korjus Vihd letkut, joiss on yllä minittu päiväyskoodi (ktso seurvst koodin sijinti). Kiinnitä kikki letkut sovitteisiin nippusiteellä, osnumero MERCURY/MARINER 6-25 HP (2-thtiset) -Trkistusvesiletku Letku - sisääntulon sovite suodtin -Letku - suodtin ksutin Sivu 2 (10) MARRASKUU c

3 MERCURY/MARINER 9.9/15 HP (4-thtiset) Letkun vihto -Trkistusvesiletku- MERCURY/MARINER HP (4-thtiset) -Letku - sisääntulon sovite suodtin -Letku - suodtin polttoinepumppu 98-16c MARRASKUU 1998 Sivu 3 (10)

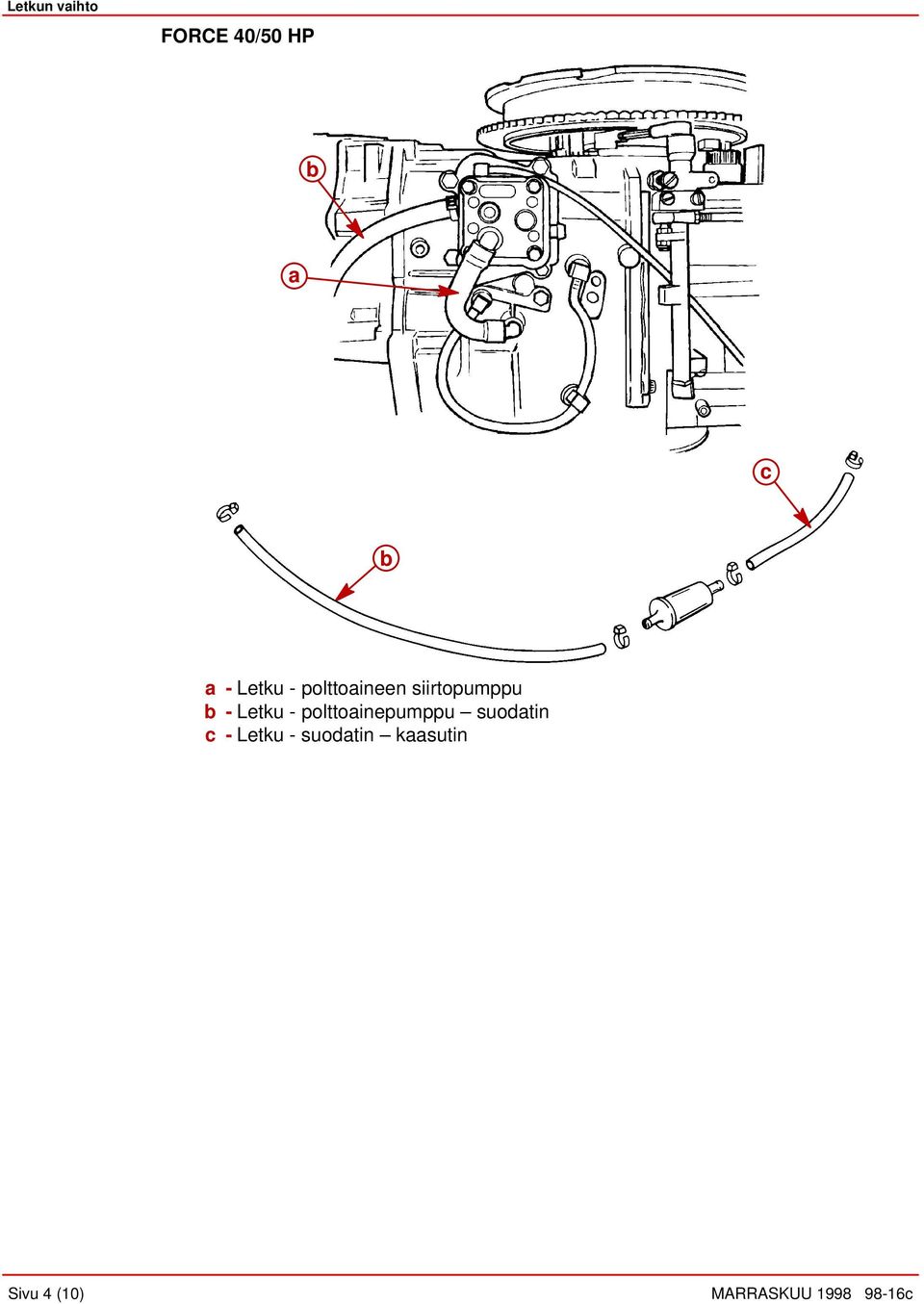

4 Letkun vihto FORCE 40/50 HP c -Letku - polttoineen siirtopumppu -Letku - polttoinepumppu suodtin c -Letku - suodtin ksutin Sivu 4 (10) MARRASKUU c

5 FORCE 75/90 & 120 HP Letkun vihto d -Trkistusvesiletkuc -Letku - ksuttimet (75/90 HP) -Letku - polttoinesuodtin ksutin c -Letku - polttoinepumppu polttoinesuodtin d-letku - polttoineen siirtopumppu 98-16c MARRASKUU 1998 Sivu 5 (10)

6 Letkun vihto Á Á -Letku - polttoineen siirtopumppu (75/90/120 HP) -Letku - polttoinepumppu polttoinesuodtin c -Letku - polttoinesuodtin ksutin c c -Letku - ksutin (120 HP) -Letku - polttoinesuodtin ksutin c -Letku - polttoinepumppu polttoinesuodtin Sivu 6 (10) MARRASKUU c

7 MERCURY/MARINER HP, EFI- j KAASUTINMALLIT Letkun vihto Letku - öljysäiliö MERCURY/MARINER 2.0 j 2.5 L: KAASUTINMALLIT Letkut (2) - ksuttimet 98-16c MARRASKUU 1998 Sivu 7 (10)

8 Letkun vihto MERCURY/MARINER 135/150 OPTIMAX -Öljysäiliön letku Trvittvt ost Määritä seurvn tulukon vull, kuink pljon huollettvn moottoriin kikkin trvitn letku. Kukin huolto-osn toimitettv letku osnumero on 1447,8 mm (57 tuum) pitkä. Til trvittv määrä. MERCURY/MARINER- MALLIT MALLI KUVAUS PITUUS 6-25 (2-thtiset) Kikki letkut yhteensä 400 mm Polttoineen sisääntulo suodtin 108 mm Polttoinesuodtin ksutin 140 mm Trkistusvesiletku 152 mm 9.9/15 (4-thtiset) Polttoineen sisääntulo -polttoinepumppu 407 mm 25, 30/40, 45/50 (4-thtiset) Kikki letkut yhteensä 889 mm Polttoinepumppu polttoinesuodtin 483 mm Polttoinesuodtin ksutin 407 mm ksutin Kikki letkut yhteensä 260 mm Öljysäiliö tkiskuventtiili 152 mm Ksutinten väliletku (2) 108 mm 150/175/200 EFI Öljysäiliö tkiskuventtiili 152 mm 135/150 Optimx/DFI Öljysäiliö tkiskuventtiili 152 mm Sivu 8 (10) MARRASKUU c

9 FORCE-MALLIT Letkun vihto Korjusmerkinnät MALLI KUVAUS PITUUS 40/50 Kikki letkut yhteensä 749 mm Polttoineen sisääntulo polttoinesuodtin 483 mm Polttoinesuodtin polttoinepumppu 114 mm Polttoineen siirtopumpun letku 152 mm 75/90 Kikki letkut yhteensä 1295 mm Trkistusvesiletku 406 mm Polttoineen siirtopumpun letku 114 mm Ksuttimien väliset letkut (2) 89 mm Polttoinepumppu polttoinesuodtin 152 mm Polttoineen sisääntuloletku suodtin 533 mm 120 Kikki letkut yhteensä 1524 mm Polttoineen siirtopumpun letku 114 mm Trkistusvesiletku 533 mm Ksuttimien väliset letkut 191 mm Polttoinepumppu suodtin 152 mm Polttoineen sisääntuloletku suodtin 533 mm TEHDASKORJAUS Aluss minittuihin srjnumeroryhmiin kuuluvt perämoottorit, jotk on korjttu tehtll, on merkitty: Mustll ympyrätrrll, jok on kiinnitetty moottorin srjnumeron päälle kuljetuspkkukseen. Keltisell ympyrätrrll, jok on kiinnitetty sähkö- ti mnulikäynnistimeen. Selvitä MIDAS - -tuotehistorin vull, onko tämä korjuskmpnj VIE- LÄ KÄYNNISSÄ vi onko se jo PÄÄTTYNYT. VENELIIKE: Kun letkut on trkstettu j /ti vihdettu, set VALKOINEN mlimerkki sähkö- ti mnulikäynnistimeen. Tkuu Yllä minittuj letkuj koskee erityinen kolmen (3) vuoden tkuu ensimmäisestä myyntipäivästä lukien, jos moottori kuuluu johonkin edellä minittuun srjnumeroryhmään. Täytä tkuukorvushkemus seurvsti: Perämoottorin srjnumero 0,5 h työtä, trkstus Lisäksi yksi tunnin kymmenys (0,1) jokist vihdettu letku kohden Ilmoit vihdettujen letkujen sijinnit Tkuun ohjeikkoodi: NJC Vikkoodi: c MARRASKUU 1998 Sivu 9 (10)
