1 Vtimustenmukisuusvkuutus huviveneiden propulsiomoottoreille, jotk täyttävät direktiivin 94/25/EY j sen muutoksen 2003/44/EY vtimukset Tämä sisäperämoottori sennettun Mercury Mrinen ohjeiden mukn täyttää seurvien direktiivien vtimukset täyttäen niihin liittyvät stndrdit muutoksineen: Moottorin vlmistjn nimi: V M Motori, s.p.. Osoite: 29 Vi Ferrrese Kupunki: Cento (FE) Postinumero: M: Itli Vltuutetun edustjn nimi: Brunswick Mrine in EMEA Inc. Osoite: Prc Industriel de Petit-Rechin Kupunki: Verviers Postinumero:B-4800 M: Belgi Pkoksupäästöjen rvioinnist ilmoituksen sneen litoksen nimi (130 hv): T Ü V Product Service Gmh Osoite: 65 Ridlerstrsse Kupunki: Münich Postinumero: M: Sks Tunnusnumero: 0123 Pkoksupäästöjen rvioinnist ilmoituksen sneen litoksen nimi (150/170 hv): Interntionl Mrine Certifiction Institute (IMCI) Osoite: Rue Ae Cuypers 3 Kupunki: Bruxelles Postinumero: B-1040 M: Belgi Tunnusnumero: 0609 Melupäästöjen rvioinnist ilmoituksen sneen litoksen nimi: Interntionl Mrine Certifiction Institute (IMCI) Osoite: Rue Ae Cuypers 3 Kupunki: Bruxelles Postinumero: B-1040 M: Belgi Tunnusnumero: 0609 Pkoksupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: B+C B+D B+E B+F G H Melupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: H A G H Muut soveltuvt yhteisön direktiivit: Sähkömgneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvus moottoreist j perusvtimuksist Moottorityyppi: Polttoinetyyppi: Thtisuus: z ti perävetolite, joss on kiinteä pkojärjestelmä Diesel nelithtinen Tämän vtimustenmukisuusvkuutuksen kttmien moottoreiden tunnistus Moottorin mllin ti moottorituoteryhmän nimi: Erityiset moottorin tunnusnumerot ti moottorituoteryhmän koodit EY:n tyyppitrkstustodistuksen ti tyyppihyväksyntätodistuksen numero 2.0L 130 MR504LS3 SB L 150/170 MR504LH3/MR504LX3 EXVMMO001 Perusvtimukset Liite I.B Pkoksupäästöt Stndrdit Muu normisikirj / menetelmä Tekninen tiedosto B.1 Moottorin tunnistustiedot Määrittele trkemmin (* = pkollinen stndrdi) B.2 Pkoksupäästöjen vtimukset * * EN ISO :1996 B.3 Kestävyys B.4 Omistjn käsikirj ISO 8665:2006 Liite I.C Melupäästöt C.1 Melupäästötsot *EN ISO C.2 Omistjn käsikirj Omistjn käsikirj 2014, Mercury Mrine 2,0 litrn Diesel-sisäperämoottorit 90-8M

2 Tämä vtimustenmukisuusvkuutus on nnettu vlmistjn yksinomisell vstuull. Vkuutn moottorivlmistjn puolest, että moottorit täyttävät direktiivin 94/25/EY j sen muutosdirektiivin 2003/44/EY pkoksupäästöjä koskevt vtimukset, kun moottorit sennetn huviveneeseen moottorivlmistjn toimittmien ohjeiden mukisesti, j ettei näitä moottoreit s ott käyttöön, ennen kuin huvivene, johon ne sennetn, on julistettu edellä minittujen direktiivien vtimukset täyttäväksi. Nimi/ sem: Mrk D. Schwero, pääjohtj, Mercury Mrine Julkisupäivämäärä j -pikk: mrrskuu 5, 2013 Fond du Lc, Wisconsin, U.S.A. Säädösyhteyshenkilö: Regultions nd Product Sfety Deprtment Mercury Mrine W6250 Pioneer Rod Fond du Lc, WI Yhdysvllt Tunnisteet Kirj muistiin seurvt tiedot: Moottorin mlli j hevosvoimt Moottorin srjnumero Peräpeilisrjn srjnumero (sisäperämoottori) Välityssuhde Sisäperämoottorin srjnumero Vihteistomlli (sisämoottori) Välityssuhde Vihteiston srjnumero Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Pkoksupäästöjen todistusnumero Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Diesel -moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun tämä ops on hyväksytty pinettvksi. Mercury Mrine, jonk toimintperitteet perustuvt jtkuvlle tuotekehitykselle, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrittelyjä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolen- j kunnosspidon vull voit nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö-, huolto- j tkuuohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden Mercury Mrine -tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine Tkuuilmoitus Ostmsi tuote toimitetn Mercury Mrinen myöntämällä rjoitetull tkuull, jonk Mercury Mrine on ntnut. Tkuuehdot esitetään tämän käsikirjn tkuut koskeviss luvuiss. Tkuuilmoitus sisältää kuvuksen siitä, mitä tkuuseen sisältyy, mitä tkuu ei sisällä, kuink kun tkuusuoj kestää, kuink prhiten sd tkuusuoj, tärkeitä vstuuvpusluseit j korvusrjoituksisekä muit sinkuuluvi tietoj. Käy läpi nämä tärkeät tiedot.

3 Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, ot yhteyttä jälleenmyyjään. Jälleenmyyjä voi myös nt käynnistys- j käyttötoimenpiteiden hvintoesityksen. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroj, vroituksi, huomutuksi j ilmoituksi, yhdessä knsinvälisen vrsymolin knss,! kiinnitetään sentjn j käyttäjän huomio erityisohjeisiin niistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän Käyttö-, huolto- j tkuuohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki.

4

5 SISÄLLYSLUETTELO Os 1 - TAKUU Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell... 2 Tkuun siirto... 2 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd... 3 Päästöjenhllinnn tkuutiedot... 3 Tärkeitä tietoj... 3 Päästöjenhllintjärjestelmän komponentit... 3 Päästöjenhllinttietojen merkki... 3 Omistjn vstuu... 4 Tkuukäytäntö dieselmllit...4 Rjoitettu tkuu High Output huvivenekäyttöön... 4 Kevyessä kupllisess käytössä olevien tuotteiden rjoitettu tkuu... 5 Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön)... 7 Tkuukäytäntö Austrli j Uusi Seelnti... 7 MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö... 7 Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Yleiset tkuutulukot...9 Tkuutulukko Yhdysvlloiss MerCruiserin ensiini j dieselmoottorit... 9 Yhdysvltojen ulkopuolell Tkuutulukko Kndss MerCruiserin ensiini j dieselmoottorit Kndn ulkopuolell Tkuutulukko Austrliss j Uudess Seelnniss MerCruiserin ensiini j dieselmoottorit Austrlin j Uuden Seelnnin ulkopuolell Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin ensiini j dieselmoottorit Eteläisen Tyynenmeren lueen ulkopuolell Tkuutulukko Asiss MerCruiserin ensiini j dieselmoottorit Asin ulkopuolell Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin ensiini j dieselmoottorit Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Tkuutulukot Lähi idässä j Afrikss (Etelä Afrikk lukuun ottmtt) MerCruiserin ensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Tkuutulukot Etelä Afrikss MerCruiserin ensiini j dieselmoottorit Etelä Afrikn ulkopuolell Os 2 - Moottoriisi tutustuminen Ominisuudet j hllintlitteet Vroituksen merkkiäänet Mittristo VesselView SmrtCrft nopeusmittri, kierroslukumittri j digitliset mittrit Digitliset System Link mittrit Kytkimet Hätäktkisin Nrullinen hätäktkisin Pidä nrullinen hätäktkisin j ktkisimen nru hyvässä toimintkunnoss Digitlisen ksun j vihteen hllinnn sovellukset Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Hydrulinen jokulmn säätö Yhden moottorin jokulm j ylöskippus Khden moottorin jokulm j ylöskippus Moottorin sähköjärjestelmän ylivirtsuojus Aluksen integrointitulun (VIP) ylikuormitussuojus Hydrulinen jokulmn säätö j MerCthode ylivirtussuojus Engine Gurdin vlvontjärjestelmää...22 Tunnistus Teknisten tietojen trr Tietotrrn sijinti Moottorin tietotrr Alph peräpeilin srjnumero...24 Brvo sisäperämoottorien srjnumero j tunnistus Brvo peräpeilin srjnumero SeCore vetolitteet SeCore ost j kotelot Ruostumttomst teräksestä vlmistetut kiinnikkeet Os 3 - Vesillä Suosituksi turvlliseen veneilyyn Hiilimonoksidiltistus...29 Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Tärkeitä käyttötietoj...30 Vesille lsku...30 Toimintjkson ohjervovtimukset Suurtehokäytön rvot Käyttötulukko Käyttö jäätymislämpötilss j kylmällä säällä Tyhjennystulpp j pilssipumppu...31 Käynnistys, vihteenvihto j pysäytys Ennen moottorin käynnistystä Tärkeitä tietoj SmrtStrt Kylmän moottorin käynnistys Moottorin lämmitys Lämpimän moottorin käynnistys Vihteen vihto M fin MAALISKUU 2014 Sivu i

6 Moottorin smmutus (Pysäytys) Moottorin käynnistys sen smmuttu vihde kytkettynä Veneen perävunukuljetus Vedessä olevien ihmisten suojminen Veneen olless käytössä Veneen olless piklln Pikvene j suuritehoinen vene Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Sisäperämoottorin iskusuojus...36 Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut Alkuviheen totutuskäyttö Perävetolitteen 10 tunnin totutusjojkso (uusill ti vihtovihteill) Moottorin totutusjo tunnin totutusjo Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Trkstus ensimmäisen kuden lopuss Os 4 - Tekniset tiedot Polttoinevtimukset Rudttomt metllit j polttoinejärjestelmä Dieselpolttoine kylmällä säällä Pkksneste/Jäähdytysneste Moottoriöljy Moottorin tekniset tiedot Nesteiden ohjervot Moottori Alph perävetolitteen nesteiden ohjervot Brvo perävetolitteen nesteiden ohjervot Hyväksytyt ohjustehostinnesteet Hyväksytty ohjustehostinneste Hyväksytyt mlit Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Yleistrkstus Moottorin knsi Irrotus Puhdistus Trkstus Asennus Huoltoiktulut Alph j Brvo mllit Rutiinihuolto Alph j Brvo mllit Määräikishuolto Alph j Brvo mllit Moottoriöljy Tekniset tiedot Öljytso liik täyttö Trkstus Täyttö Öljyn j suodttimen vihto Alph sisäperämoottorin vihteistoöljy Sisäperämoottorin vihteistoöljy Trkstus Täyttö Vihto Brvo sisäperämoottorin vihteistoöljy Sisäperämoottorin vihteistoöljy Trkstus Täyttö Vihto Power Trim neste Trkstus Täyttö Vihto Ohjustehostimen neste Trkstus Täyttö Vihto Moottorin jäähdytysneste Suljetun jäähdytysjärjestelmän trkistus j täyttö Suljetun jäähdytysjärjestelmän tyhjennys Ilmnsuodtin Irrotus Trkstus Asennus Veden erottv polttoineensuodtin Tyhjennys Vihto Täyttö Polttoinejärjestelmä Esitäyttö Täyttö (ilmus) Polttoinesäiliön puhdistus j huuhtelu Merivesijärjestelmä Merivesijärjestelmän tyhjennys Merivesisiivilän puhdistus Perävetolitteen vedenoton trkstus Merivedenoton trkistminen Merivesijärjestelmän huuhtelu Alph sisäperämoottorit Merivesijärjestelmän huuhtelu Brvo sisäperämoottorit Moottorin merivesipumpun trkstus Alph perävetolitteen merivesipumpun trkstus Korroosiosuoj Yleistietoj Moottorin korroosiosuojost Irrotus...76 Puhdistus j trkstus...76 Asennus Perävetolitteen korroosiosuojost Mdoituspiiri Alph j Brvo sisäperämoottorit MerCthode Sivu ii 90-8M fin MAALISKUU 2014

7 Moottorin mlus Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli Peräpeiliyksikkö Vetolevy Vetokselin jtkeell vrustetut mllit...86 Kireyksien ylläpito Alph kippirenkn kiinnikepultti Brvo kippirenkn U pultin mutterit Moottorin kiinnikkeet Potkurit...88 Alph potkurin irrotus Alph potkurin sennus Brvo perävetolitteen potkurin irrotus...89 Brvo One mllit Brvo Two mllit Brvo Three mllit Brvo perävetolitteen potkurin sennus Brvo One mllit Brvo Three Vetohihnt...93 Ohjustehostimen pumpun hihnn trkstus Apulitehihnn trkstus Akku Akkuj koskevt vrotoimet monimoottorisovelluksille Os 6 - Säilytys Kylmällä ilmll tphtuv, kusittinen j pitkäikinen säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys Kylmän sään (pkkslämpötil) säilytys Moottorin vlmistelu kusi ti pitkäikiseen säilytykseen kohdss minitut toimenpiteet Kusittiset säilytysohjeet Pitkäikisen säilytyksen ohjeet Akku Uudelleen käyttöönotto Os 7 - Vinetsintä Elektronisesti hllittvn polttoinejärjestelmän ongelmien määritys Vinetsintätulukot Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Väärä moottorin lämpötil Alhinen moottoriöljynpine Akku ei ltudu Kukosäätimen käyttö vike, tkeltelu, liillist välystä ti epätvllisi ääniä Ohjuspyörän kääntö vike ti nykivää Hydrulinen jokulmn säätö ei toimi (sähkökäyttöinen moottori toimii mutt perävetolite ei liiku) Hydrulinen jokulmn säätö ei toimi (sähkökäyttöinen moottori ei toimi) Os 8 - Asiksplvelutiedot Omistjn huoltopu Pikllinen korjusplvelu Huolto poiss koto Vrstettu moottori Trvittvt toimet uppomisen jälkeen Huoltovrost Osi j lisävrusteit koskevt kyselyt Ongelmien rtkisu Mercury Mrinen siksplvelun yhteystiedot Asikkn huolto oppt Englnninkieliset Muunkieliset Oppiden tilus Yhdysvllt j Knd Yhdysvltojen j Kndn ulkopuolell Os 9 - Huoltoloki. Huoltoloki M fin MAALISKUU 2014 Sivu iii

8 Sivu iv 90-8M fin MAALISKUU 2014

9 Sisällysluettelo Os 1 - TAKUU Os 1 - TAKUU 1 Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell...2 Tkuun siirto... 2 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd...3 Päästöjenhllinnn tkuutiedot... 3 Tärkeitä tietoj... 3 Päästöjenhllintjärjestelmän komponentit... 3 Päästöjenhllinttietojen merkki... 3 Omistjn vstuu... 4 Tkuukäytäntö dieselmllit... 4 Rjoitettu tkuu High Output huvivenekäyttöön... 4 Kevyessä kupllisess käytössä olevien tuotteiden rjoitettu tkuu... 5 Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön)... 7 Tkuukäytäntö Austrli j Uusi Seelnti... 7 MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö... 7 Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Yleiset tkuutulukot... 9 Tkuutulukko Yhdysvlloiss MerCruiserin ensiinij dieselmoottorit... 9 Yhdysvltojen ulkopuolell Tkuutulukko Kndss MerCruiserin ensiini j dieselmoottorit Kndn ulkopuolell Tkuutulukko Austrliss j Uudess Seelnniss MerCruiserin ensiini j dieselmoottorit Austrlin j Uuden Seelnnin ulkopuolell Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin ensiini j dieselmoottorit Eteläisen Tyynenmeren lueen ulkopuolell Tkuutulukko Asiss MerCruiserin ensiini j dieselmoottorit Asin ulkopuolell Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin ensiini j dieselmoottorit...11 Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Tkuutulukot Lähi idässä j Afrikss (Etelä Afrikk lukuun ottmtt) MerCruiserin ensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Tkuutulukot Etelä Afrikss MerCruiserin ensiinij dieselmoottorit Etelä Afrikn ulkopuolell M fin MAALISKUU 2014 Sivu 1

10 Os 1 - TAKUU Tkuutiedot Tkuurekisteröinti USA j Knd Yhdysvltojen j Kndn ulkopuolell Trkist piklliselt mhntuojlt. 1. Voit muutt Mercury Mrinen tiedoiss olevn osoitteesi milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuunrekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. 2. Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. 3. Tkuurekisteröintiä käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen ostjlle. Jos tämä rekisteröintivhvistus ei svu 30 päivän kuluess, ot viipymättä yhteys jälleenmyyjään. Tkuusuoj on voimss vst, kun tuote on rekisteröity Mercury Mrinell. Tkuurekisteröinti - USA:n j Kndn ulkopuolell 1. On tärkeää, että myyntiliike täyttää tkuurekisteröintikortin kokonn j lähettää sen mhntuojlle ti Mrine Powerin huoltokeskukseen, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. 2. Tkuurekisteröintikortiss todetn nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivä, käyttötyyppi j myyvän mhntuojn j jälleenmyyjän koodinumero, nimi j osoite. Mhntuoj ti jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. 3. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, täytyy nt sinulle välittömästi mhntuojn/ jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin, j sinun pitää säilyttää se mhdollist tulev käyttöä vrten. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemusten vlmisteluun. 4. Eräissä miss Mrine Powerin huoltokeskus lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun olet snut mhntuojlt ti jälleenmyyjältä tkuurekisteröintikortin tehdskppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt ti jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt ti jälleenmyyjältä, koskeeko tämä muovikortti sinu. 5. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn on kohdss Knsinvälinen tkuu. Ktso sisällysluettelost. TÄRKEÄÄ: Eräiden miden lki vtii, että tehds j jälleenmyyjä pitävät yllä rekisteröintilistoj. Me hlumme, että KAIKKI tuotteet rekisteröidään tehtll siltä vrlt, että meidän täytyy ott omistjiin yhteyttä. Vrmist, että Mercury Mrine - mhntuoj ti vltuutettu Mercury Mrine -jälleenmyyjä täyttää tkuurekisteröintikortin välittömästi j lähettää tehtn kppleen lueesi Mrine Powerin knsinväliseen huoltokeskukseen. Tkuun siirto Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Sivu M fin MAALISKUU 2014

11 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd TÄRKEÄÄ: Mercuryn tuotesuojohjelm ei koske tiettyjä suurtehotuotteit, kolmimoottorisennuksi j kupllisi sovelluksi. Mercuryn Tuotesuojohjelm ktt odottmttomt mekniset vit j sähkövit, joit voi tphtu vkioikisen rjoitetun tkuun jälkeen. Ohjelm voidn hnkki viimeistään vuoden kuluttu lkuperäisestä moottorin rekisteröintipäivästä, j sopimuksen kestoksi voidn vlit 1 5 vuott. Os 1 - TAKUU Vlinninen Mercuryn tuotesuojohjelm on ino tehtn vltuuttm jtkotkuuohjelm, jok on stviss moottorillesi. Kysy osllistuvlt Mercury MerCruiser -jälleenmyyjältä ohjelmn täydet tiedot. Päästöjenhllinnn tkuutiedot Tärkeitä tietoj Voit nähdä tuotettsi koskevt päästöjenhllinnn tkuutiedot moottoriin kiinnitetystä Päästöjenhllinttiedot -merkistä. Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen. Luettelo tyypillisistä moottorin päästöjenhllintkomponenteist on omistjn käsikirjn tkuuosn kohdss Päästöjenhllintjärjestelmän komponentit. Päästöjenhllintjärjestelmän komponentit Päästötkuu koskee kikki osi, joiss esiintyvä vik lisäisi moottorin säädettävien osien päästöjä, mukn lukien seurvt: 1. Polttoineen nnostelujärjestelmä. Pineensäädin ti polttoineen ruiskutusjärjestelmä. Kylmäkäynnistyksen rikstusjärjestelmä c. Imuventtiilit 2. Imuilmjärjestelmä. Imusrj. Turohdin- j hdinjärjestelmät c. Ahtoilmn jäähdytin 3. Pkoksujärjestelmä. Pkosrj. Pkoventtiilit 4. Edeltävissä järjestelmissä käytettävät sekliset ost. Letkut, kiristimet, liittimet, putket, tiivisteet ti tiivistyslitteet sekä kiinnitysost. Hihnpyörät, hihnt j välipyörät c. Tyhjiö-, lämpö-, suunt- j ikherkät venttiilit j ktkisimet. d. Anturit e. Elektroniset säätimet HUOMAUTUS: EPA-päästötkuu ei koske osi, joiss esiintyvä vik ei lisäisi moottorin säädeltäviä päästöjä. Päästöjenhllinttietojen merkki Väärinkäyttöä kestävä päästöjenhllinttietojen (ECI) merkki kiinnitetään tehtll näkyvään pikkn moottoriin. Huom, että todistus päästöistä ei vikut moottorin kuntoon, toimintn ti suorituskykyyn. Veneveistämöt j jälleenmyyjät eivät s poist ennen myyntiä tätä kilpeä ti os, johon se on kiinnitetty. Jos muutokset ovt välttämättömiä, ot yhteys Mercury MerCruiseriin j kysy vihtomerkkien stvuudest ennen kuin jtkt. Vdittvn päästöilmoituksen lisäksi merkissä luetelln tuoteryhmä, soveltuv päästöstndrdi sekä vlmistusik (kuukusi, vuosi) M fin MAALISKUU 2014 Sivu 3

12 Os 1 - TAKUU TÄRKEÄÄ: Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen. Omistjn vstuu Käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti slli päästöjen ylittävän tsot, joiden mukisiksi moottorin tehdssetukset on tehty. Tkuukäytäntö dieselmllit Rjoitettu tkuu High Output -huvivenekäyttöön TAKUUN LAAJUUS: Mercury Mrine tk, ettei missään sen uudess moottoriss (tuote) ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. TAKUUN KESTOAIKA: Tkuuik lk tuotteen ensimmäisestä myyntipäivästä huvivenekäyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Tämä rjoitettu tkuu nt erityisen tkuusuojn lueill, jotk on minittu kohdss Yleiset tkuutulukot huvikäyttöön (ei-kuplliseen käyttöön) ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Huvikäyttöön rekisteröidyn tuotteen käyttäminen kuplliseen käyttöön mitätöi tkuun. Kuplliseen käyttöön kuuluu mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää kuemmksi. Jäljellä olev tkuuik voidn siirtää huvivenekäyttösikklt toiselle huvivenekäyttösikklle, kun tuote rekisteröidään sinmukisesti. SUURTEHOKÄYTÖN ARVOT: Suurtehokäytön rvot koskevt vihtelevi kuormitussovelluksi, joiss täysteho rjoittuu yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käytön (ne seitsemän tunti khdeksst tunnist, joiden ikn moottori ei käytetä täydellä teholl) on tphduttv enintään risteilynopeudell. Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min): Moottorin ohjekierrosnopeus täydellä teholl (1/min) Risteilynopeus Vähenemä moottorin ohjekierrosnopeudest (1/min) /min 400 1/min Nämä nimellisrvot on trkoitettu (ei-kupllisiin) vp-jn sovelluksiin, joiss lust käytetään enintään 500 tunti vuodess. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Käyttö-, huolto- j tkuuohjekirjss selostettu rutiinihuolto on suoritettv jlln tkuuktteen smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Tkuuvteet tulee tehdä Mercury Mrinen vltuutetun korjusliikkeen kutt. Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. TAKUUN LAKKAUTUS: Tkuusuoj stetn lkkutt käytetyille tuotteille, jotk on hnkittu seurvsti: Tuote otettiin hltuun vähittäissikklt Hnkint huutokupst Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Rekisteröitiin väärin tiedoin MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö vurioit, joiden syynä on epänormli käyttö Sivu M fin MAALISKUU 2014

13 Os 1 - TAKUU vurioit, joiden syynä on sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) vurioit, joiden syynä on tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi vurioit, joiden syynä on liminlyönti vurioit, joiden syynä on onnettomuus vurioit, joiden syynä on tuotteen upottminen nesteeseen vurioit, joiden syynä on väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) vurioit, joiden syynä on väärä huolto vurioit, joiden syynä on muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet vurioit, joiden syynä on tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden käyttö Osien muuttelu ti poistminen vurioit, joiden syynä on veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio vurioit, joiden syynä on moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin vurioit, joiden syynä on veneen käyttäminen moottori liin pitkälle trimmttun. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA SAATTAVAT VAIHDELLA MAASTA RIIPPUEN. Kevyessä kupllisess käytössä olevien tuotteiden rjoitettu tkuu TAKUUN LAAJUUS: Mercury Mrine tk, ettei missään sen uudess moottoriss (tuote) ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. TAKUUN KESTOAIKA: Tkuuik lk tuotteen ensimmäisestä myyntipäivästä kevyeen kuplliseen käyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Tämä rjoitettu tkuu nt tkuusuojn yhden (1) vuoden ti 500 tunnin jksi riippuen siitä, kumpi tulee ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Jäljellä olev tkuuik ei voi siirtää muille. KEVYEN KAUPALLISEN KÄYTÖN OHJEARVOT: Koskevt vihtelevi kuormitussovelluksi, joiss täysteho rjoittuu yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käytön (ne seitsemän tunti khdeksst tunnist, joiden ikn moottori ei käytetä täydellä teholl) on tphduttv enintään risteilynopeudell. Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min): Moottorin ohjekierrosnopeus täydellä teholl (1/min) Risteilynopeus Vähenemä moottorin ohjekierrosnopeudest (1/min) /min 400 1/min KAUPALLISEKSI KÄYTÖKSI: määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Mikäli tuotteen käyttö ylittää kevyttä kupllist käyttöä koskevt määritykset, tkuu mitätöityy. 90-8M fin MAALISKUU 2014 Sivu 5

14 Os 1 - TAKUU VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss selostettu rutiinihuolto on suoritettv jlln tkuuktteen smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Tkuuvteet tulee tehdä Mercury Mrinen vltuutetun korjusliikkeen kutt. Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. TAKUUN LAKKAUTUS: Tkuusuoj stetn lkkutt käytetyille tuotteille, jotk on hnkittu seurvsti: Tuote otettiin hltuun vähittäissikklt Hnkint huutokupst Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Rekisteröitiin väärin tiedoin MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö vurioit, joiden syynä on epänormli käyttö vurioit, joiden syynä on sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) vurioit, joiden syynä on tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi vurioit, joiden syynä on liminlyönti vurioit, joiden syynä on onnettomuus vurioit, joiden syynä on tuotteen upottminen nesteeseen vurioit, joiden syynä on väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) vurioit, joiden syynä on väärä huolto vurioit, joiden syynä on muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet vurioit, joiden syynä on tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden käyttö Osien muuttelu ti poistminen vurioit, joiden syynä on veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio vurioit, joiden syynä on moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin vurioit, joiden syynä on veneen käyttäminen moottori liin pitkälle trimmttun. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Sivu M fin MAALISKUU 2014

15 Os 1 - TAKUU VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA SAATTAVAT VAIHDELLA MAASTA RIIPPUEN. Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön) TAKUUN LAAJUUS: Mercury Mrine tk, ettei yksikään sen uusi huvikäyttöön trkoitettu moottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. TAKUUN KESTOAIKA: Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäisen kerrn myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön, sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle (ei-kupllisess käytössä), kun tuote rekisteröidään sinmukisesti uudelleen. Tkuusuoj stetn lkkutt käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok on snut tuotteen vkuutusvteen seuruksen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuusuoj on stviss inostn vähittäismyyntisikkille, jotk ostvt Mercury Mrinen vltuuttmlt myyntiliikkeeltä tuotteen jälleenmyyjältä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huoltoj tkuuohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (rjoituksett mukn lukien suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää itsellään oikeuden vti, että tkuusuojn sminen riippuu sinmukisen huollon todistettvst suorittmisest. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, vlintmme mukn, korjt villiset ost, viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury pidättää itsellään oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn on nnettv Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työj mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden, ohjusjärjestelmien korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Tkuukäytäntö Austrli j Uusi-Seelnti MerCruiserin rjoitettu tkuu Austrli j Uutt-Seelnti koskev käytäntö Tämän rjoitetun tkuun myöntäjä on Mrine Power Interntionl Pty Ltd ACN osoitteest Bessemer Drive, Dndenong South, Victori 3175, Austrli (puhelin (61) (3) ) sähköposti: merc_info@mermrine.com. TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kuluttjlle myöntämät edut nnetn muiden kuluttjlin myöntämien oikeuksien j korvuskeinojen lisäksi suhteess tuotteisiin ti plveluihin, joit tkuu koskee. 90-8M fin MAALISKUU 2014 Sivu 7

16 Os 1 - TAKUU AUSTRALIAN KULUTTAJALAIN MUKAISET TAKUUT: Tuotteemme sisältävät tkuit, joit ei void sulke pois Austrlin kuluttjlin puitteiss. Sinull on oikeus sd korvv tuote ti hyvitys merkittävästä vist sekä korvus muist kohtuullisesti ennkoitvist menetyksistä ti vhingoist. Sinull on myös oikeus sd tuotteet korjtuiksi ti vihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän ltuisi ti vik ei täytä merkittävän vin määritystä. TÄMÄN RAJOITETUN TAKUUN KESTO: Voit vti tämän rjoitetun tkuun list korvust vin virheille, jotk ilmenevät sinmukisen tkuujkson ikn. Ktso tämän oppn koht Yleiset tkuutulukot tkuuik kyseiselle mllille sekä lueelle, joss moottori hnkittiin. Meidän on myös stv korvushkemuksesi ennen tkuujn päättymistä. TAKUUSUOJA HUVIVENEKÄYTTÖÖN: Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle huvivenekäyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen ei pidennä tämän rjoitetun tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist. Trkist omn mllisi perustkuuik. TAKUUSUOJA KAUPALLISEEN KÄYTTÖÖN: Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle kuplliseen käyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. TAKUUN SIIRTO: Jäljellä olev tkuuik voidn siirtää seurvlle huvikäyttöön ostvlle sikklle rekisteröimällä tuote sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. TAKUUN LAKKAUTUS: Tämän rjoitetun tkuun mukinen tkuuik päättyy seurvsti hnkitun, käytetyn tuotteen oslt: Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Hnkint romuliikkeestä Hltuunotto vähittäissikklt Hnkint huutokupst VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tämän rjoitetun tkuun mukisen tkuusuojn svt vin vähittäismyyntisikkt, jotk ostvt tuotteen Mercury Mrinen myyntimss vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuusuojn smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän rjoitetun tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on stvn osoitteest Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus yllä minittuun osoitteeseen. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tämä rjoitettu tkuu ei korv ostjlle sin liittyviä kuljetuskuluj ti mtk-ik. Jos suoritettu huolto ei ole tämän rjoitetun tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttj ei ole velvollinen mksmn silloin, kun huolto suoritetn hyväksyttävän ltutkuun virheen korjmiseksi j kyseinen tkuu on Mercury Mrine sitov Austrlin kuluttjlin mukn. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tämän rjoitetun tkuun mukisen tkuusuojn smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt seurvi: Veneen käyttäminen moottori liin pitkälle trimmttun Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell. Ktso Käyttö-, huolto- j tkuuohjekirj. Sivu M fin MAALISKUU 2014

17 Os 1 - TAKUU Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi. Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden knss. Ktso Käyttö-, huolto- j tkuuohjekirj. Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, silloinkin, kun käyttäjänä on edellinen omistj, mitätöi tkuun. Tämä rjoitettu tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Tämä rjoitettu tkuu ei myöskään kt veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyviä kuluj. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. TÄMÄN RAJOITETUN TAKUUN VAATIMISESTA KOITUVAT KULUT: Tämä rjoitettu tkuu ei kt mitään kuluj, jotk tkuun vtiminen stt iheutt sikklle. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: LUKUUN OTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOITA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. Tkuun siirto Austrli j Uutt-Seelnti koskev käytäntö Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä rungon tunnistenumeron (HIN) Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Austrliss j Uudess-Seelnniss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment Brunswick Asi Pcific Group Privte Bg 1420 Dndenong South, Victori 3164 Austrli Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Osoitteenmuutos on mhdollist tehdä milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä rungon tunnistenumero (HIN). Yleiset tkuutulukot Tkuutulukko Yhdysvlloiss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit 1 vuosi 2 vuott 3 vuott Normli rjoitettu korroosiotkuu Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin 90-8M fin MAALISKUU 2014 Sivu 9

18 Os 1 - TAKUU Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu Normli rjoitettu korroosiotkuu MerCruiser-hinusurheilumoottorit 2 vuott 3 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott 4 vuott MerCruiser-sisämoottorit MPI, 8.2 H.O. MerCruiser-sisämoottorit Horizon Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. 3 vuott Kupllinen sovellus Yhdysvltojen ulkopuolell Jos tuote on ostettu Yhdysvltojen ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Kndss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit MerCruiser-hinusurheilumoottorit 1 vuosi 2 vuott 3 vuott 2 vuott 3 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott 4 vuott MerCruiser-sisämoottorit MPI, 8.2 H.O. MerCruiser-sisämoottorit Horizon Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Kndn ulkopuolell Jos tuote on ostettu Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Austrliss j Uudess-Seelnniss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu Normli rjoitettu korroosiotkuu Kupllinen sovellus MerCruiserin sisäperä- j sisämoottorit 2 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott MerCruiserhinusurheilumoottorit Mercury Dieselin sisäperä- j sisämoottorit 3 vuott 3 vuott 2 vuott 3 vuott Ot yhteys lähimpään Mrine Power Service Centeriin Austrlin j Uuden-Seelnnin ulkopuolell Jos tuote on ostettu Austrlin j Uuden-Seelnnin ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin ensiini- j dieselmoottorit Tuote MerCruiserin sisäperä- j sisämoottorit Mercury Dieselin sisäperä- j sisämoottorit Normli rjoitettu tkuu 2 vuott 3 vuott 2 vuott 3 vuott Normli rjoitettu korroosiotkuu Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Eteläisen Tyynenmeren lueen ulkopuolell Jos tuote on ostettu Eteläisen Tyynenmeren lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Sivu M fin MAALISKUU 2014

19 Os 1 - TAKUU Tkuutulukko Asiss MerCruiserin ensiini- j dieselmoottorit Tuote MerCruiserin ensiinikäyttöiset sisäperä- j sisämoottorit Normli rjoitettu tkuu Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott Asin ulkopuolell Normli rjoitettu korroosiotkuu Kupllinen sovellus 1 vuosi 3 vuott Ot yhteys lähimpään Mrine Power Service Centeriin Jos tuote on ostettu Asin lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 2 vuott 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Jos tuote on ostettu Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Lähi-idässä j Afrikss (Etelä-Afrikk lukuun ottmtt) MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 2 vuott 3 vuott 2 vuott 3 vuott 4 vuott 1 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Lähi-idän j Afrikn ulkopuolell Jos tuote on ostettu Lähi-idän j Afrikn lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Etelä-Afrikss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 2 vuott 3 vuott 2 vuott 3 vuott 4 vuott 1 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Etelä-Afrikn ulkopuolell Jos tuote on ostettu Etelä-Afrikn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. 90-8M fin MAALISKUU 2014 Sivu 11

20 Os 1 - TAKUU Huomutuksi: Sivu M fin MAALISKUU 2014

21 Os 2 - Moottoriisi tutustuminen Os 2 - Moottoriisi tutustuminen Sisällysluettelo Ominisuudet j hllintlitteet Vroituksen merkkiäänet Mittristo VesselView SmrtCrft nopeusmittri, kierroslukumittri j digitliset mittrit Digitliset System Link mittrit Kytkimet Hätäktkisin Nrullinen hätäktkisin Pidä nrullinen hätäktkisin j ktkisimen nru hyvässä toimintkunnoss Digitlisen ksun j vihteen hllinnn sovellukset...18 Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Hydrulinen jokulmn säätö Yhden moottorin jokulm j ylöskippus Khden moottorin jokulm j ylöskippus Moottorin sähköjärjestelmän ylivirtsuojus Aluksen integrointitulun (VIP) ylikuormitussuojus Hydrulinen jokulmn säätö j MerCthode ylivirtussuojus Engine Gurdin vlvontjärjestelmää Tunnistus Teknisten tietojen trr Tietotrrn sijinti Moottorin tietotrr Alph peräpeilin srjnumero Brvo sisäperämoottorien srjnumero j tunnistus...24 Brvo peräpeilin srjnumero SeCore vetolitteet SeCore ost j kotelot Ruostumttomst teräksestä vlmistetut kiinnikkeet M fin MAALISKUU 2014 Sivu 13

22 Os 2 - Moottoriisi tutustuminen Ominisuudet j hllintlitteet Vroituksen merkkiäänet Kun virtlukko käännetään ON-sentoon, torvi nt äänimerkin, joll testtn torven toimint. Kksi erilist äänimerkkiä vroittvt veneen käyttäjää ongelmst moottorin toimintjärjestelmässä. 1. Jtkuv kuuden sekunnin äänimerkki: osoitt, että moottorin til on kriittinen. Riippuen moottorin tilst Engine Gurdin -järjestelmä stt kytkeytyä päälle j suojt moottori rjoittmll teho. Pl stmn välittömästi j ot yhteyttä huoltoliikkeeseen. 2. Ajoittiset lyhyet äänimerkit kuuden sekunnin jn: osoitt, ettei moottorin til ole kriittinen. Tämä til ei vdi välitöntä huomiot. Voit jtk veneen käyttöä, mutt ongelmn luonteest riippuen Engine Gurdin -järjestelmä stt rjoitt moottorin teho moottorin suojmiseksi. Ot yhteyttä huoltoliikkeeseen heti, kun se on mhdollist. On tärkeää huomt, että molemmiss yllä kuvtuiss tilnteiss äänimerkki kuuluu vin kerrn. Jos smmutt moottorin vimell, äänimerkki kuuluu uudelleen kuuden sekunnin jn, jos vik ei ole korjttu. Kuljettj pystyy itse korjmn osn vähemmän vkvist ongelmist, joiden merkkinä ovt kuuden sekunnin jn kestävät joittiset lyhyet äänimerkit. Käyttäjä voi itse korjt seurvt vit: Vettä polttoineensuodttimess. Ktso lisätietoj kohdst Huolto Veden erottv polttoineensuodtin. Jäähdytysjärjestelmän (vedenpineen ti moottorin lämpötiln) ongelm. Smmut moottori j trkist, ovtko lyksikön vedenottoukot tukkeutuneet. Alhinen moottorin öljytso. Ktso lisätietoj kohdst Polttoine j öljy Moottoriöljyn trkistus j lisäys. Mittristo VesselView Moottori stt oll liitetty SmrtCrft VesselView -näyttöön. VesselView 7 on kttv venetietokeskus, jok voi näyttää jop neljän ensiini- ti dieselmoottorin tiedot. Se vlvoo j rportoi jtkuvsti peruskäyttötietoj, mukn lukien yksityiskohtisi tietoj, kuten meriveden lämpötil j syvyyttä, jokulm, veneen nopeutt j ohjuskulm sekä polttoine-, öljy-, vesi- j jätevesisäiliöiden til. VesselView-näyttöön voidn yhdistää myös veneen GPS-järjestelmän ti muun NMEA-yhteensopivn litteen. Tällöin sdn tuoreet tiedot nvigoinnist, nopeudest j kohteeseen trvittvst polttoinemäärästä. VesselView 4 j 7 käsittävät micro SD -korttiportin, jonk vull vltuutettu vlmistj ti jälleenmyyjä voi tuod ohjelmkokoonpnon. Omistj voi myös käyttää sitä kuvien ti grfiikn tuomiseen. Kun käytössä on usempi kuin yksi VesselView, joko kolmen ti neljän moottorin sovelluksiss useit ruorej vrten, sm micro SD -kortti voidn käyttää näiden kokoonpnojen ltmiseen. VesselView Ktso VesselView-käyttöohjekirjst näytön yksityiskohtiset käyttöohjeet. SmrtCrft-nopeusmittri, -kierroslukumittri j digitliset mittrit SmrtCrft -mittrijärjestelmä täydentää VesselView-tuotteen ntmi tietoj. Mittrijärjestelmässä sttvt näkyä: Moottorin kierrosluku Veneen nopeus Jäähdytysnesteen lämpötil Öljynpine Akun jännite Polttoineen kulutus Käyttötunnit Sivu M fin MAALISKUU 2014

23 Os 2 - Moottoriisi tutustuminen SmrtCrft-kierroslukumittri j -nopeusmittri - Kierroslukumittri - Nopeusmittri c - LCD-näyttö c SmrtCrft-mittrijärjestelmä utt myös tunnistmn äänihälyttimeen liittyvät vikkoodit. SmrtCrft-mittrijärjestelmä näyttää tärkeitä moottorin hälytystietoj sekä muit mhdollisi ongelmi nestekidenäytössä. Ktso SmrtCrft-mittrijärjestelmän mukn tulevst oppst järjestelmän peruskäyttötiedot sekä yksityiskohtist tieto järjestelmän vlvomist vroitustoiminnoist. Digitliset System Link -mittrit Joisskin mittrijärjestelmissä on mittreit, jotk täydentävät VesselView-näytön sekä SmrtCrft-kierroslukumittrin j - nopeusmittrin ntmi tietoj. Omistjn/käyttäjän tulee tunte kikki veneessä olevt mittrit j niiden toiminnot. Pyydä veneen jälleenmyyjää selittämään veneessä näkyvät mittrit j normlilukemt. Moottorin mukn stetn toimitt seurvntyyppisiä digitlimittreit. c d Digitliset System Link -mittrit Os Mittri Näyttää ei s ylittää Öljynpinemittri Koneen öljynpinemittri Jännitemittri Akun jännite c Veden lämpötilmittri Moottorin käyntilämpötil d Polttoinemittri Säiliössä olevn polttoineen määrä Kytkimet - Virtlukko - Pilssituulettimen kytkin, jos vrusteen: M fin MAALISKUU 2014 Sivu 15

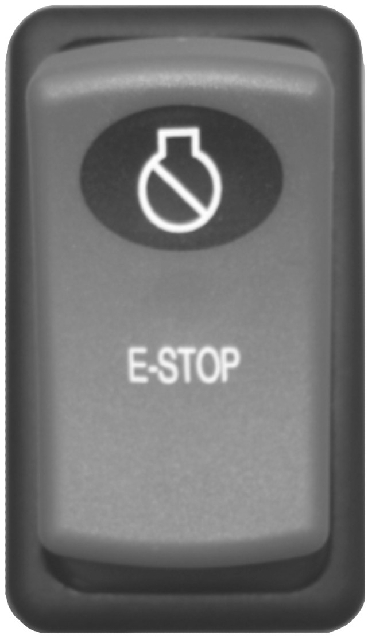

24 Os 2 - Moottoriisi tutustuminen Viite Kytkin Toiminto Hätäktkisin Virtlukko sisältää neljä sento. 1. OFF. OFF (POIS) -sennoss kikki sähköpiirit ovt pois päältä eikä moottori voi käynnistää. Moottori pysähtyy, kun virt-vin käännetään sentoon OFF. 2. ACC. ACC-sennoss voidn käyttää mitä thns lisälitteiden sähköpiirikytkentöjä. Moottori ei toimi, kun virtlukko on ACC-sennoss. 3. ON. On-sennoss kikki sähköpiirit j mittrit ovt käytettävissä. Pilssituulettimen kytkin, jos vrusteen: Käyttää pilssituuletint, jos vrusteen 4. START. START (KÄYNNISTYS) -sennoss moottori voidn käynnistää. HUOMAUTUS: Avin voidn poist virtlukost vin kun se on OFF (POIS) - sennoss. Hätäktkisint käytetään smmuttmn moottorit hätätilnteess, esim. jos joku puto yli lidn ti jos potkuri juuttuu johonkin kiinni. Kun hätäktkisint käytetään, se keskeyttää tehonsyötön moottoriin j vihteistoon. Jos veneessä on hätäktkisin, se smmutt kikki moottorit Tyypillinen hätäktkisin Hätäktkisimen ktivointi pysäyttää moottorin ti moottorit välittömästi, mutt veneen eteneminen voi jtku jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene voi itsestään liikkuessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suosittelemme, että näytät muille mtkustjille oiket käynnistys- j käyttömenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess. Joskus ktkisin voidn ktivoid vhingoss normlin käytön ikn, mikä voi iheutt seurvt vrtilnteet: Veneessä olevt sttvt piskutu eteenpäin, kosk eteenpäinliike pysähtyy odottmttomsti, j veneen etuosss olevt mtkustjt sttvt lentää keuln yli j jäädä mhdollisesti potkuri- ti ohjuskomponenttien runtelemiksi. Käyttäjä stt menettää tehon j ohjuksen hllinnn kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Käyttäjä stt menettää veneen hllinnn rntuduttess. Moottorin käynnistäminen uudelleen virtlukost ti käynnistyspinikkeest hätäktkisimell smmutuksen jälkeen ilmn, että virtlukko kytketään ensin off-sentoon (pois) vähintään 30 sekunniksi, käynnistää moottorin uudelleen mutt iheutt vikkoodien ilmenemisen. Ellet ole mhdollisesti vrllisess tilnteess, käännä virtlukko off-sentoon vähintään 30 sekunniksi, ennen kuin käynnistät moottorin ti moottorit uudelleen. Jos vikkoodej näkyy vielä uudelleen käynnistämisen jälkeen, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Nrullinen hätäktkisin Nrullisen hätäktkisimen trkoituksen on smmutt moottori, mikäli kuljettj odottmtt siirtyy pois ruorist, esimerkiksi jos kuljettj piskutuu vhingoss pois pikltn. Nru on kiinnitetty kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Sivu M fin MAALISKUU 2014

25 Os 2 - Moottoriisi tutustuminen Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. ATTACH LANYARD RUN OFF - Hätäktkisimen nrun kiinnike - Nrun trr c - Nrullinen hätäktkisin c Vhingoss heittymiset, kuten putominen yli lidn, tphtuvt todennäköisimmin: Mtllitiset urheiluveneet Klstusveneet Moottoriurheiluveneet Vhingoss heittymisiä voi sttu myös: Huonot jotvt Istuminen istuimell ti veneen lidll plnusnopeuksill Seisominen plnusnopeuksill Ajminen plnusnopeuksill mtlss ti esteikköisessä vedessä Otteen hellittäminen ohjuspyörästä Alkoholin ti huumeiden käytön iheuttm huolimttomuus Käännösten tekeminen suurell veneen nopeudell Nrun pituus on yleensä cm (4 5 ft) suorksi vedettynä, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä thttomn ktivoinnin minimoimiseksi siinä tpuksess, että kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Kuljettj voi lyhentää nru kietomll sen rnteeseens ti tekemällä siihen solmun. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest. Vene voi vpll kulkiessn iheutt sen kulkureitillä oleville vmmoj smoin kuin ollessn käynnissä. Näytä muille mtkustjille oiket käynnistys- j käyttömenettelyt siltä vrlt, että he joutuvt ohjmn venettä hätätilnteess.! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt piskutu eteenpäin, eteenpäinliikkeen odottmttomsti pysähtyessä, mikä on erityisen huolestuttv veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuriti ohjuskomponenttien runtelemiksi. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Pidä nrullinen hätäktkisin j ktkisimen nru hyvässä toimintkunnoss Vrmist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se sitten vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. 90-8M fin MAALISKUU 2014 Sivu 17

26 Os 2 - Moottoriisi tutustuminen Digitlisen ksun j vihteen hllinnn sovellukset Ktso digitlisen ksun j vihteen hllinnn (DTS) sovellusten j elektronisen kukosäätimen (ERC) käyttöohjeet Mercury Mrinen SmrtCrft- j DTS-tuotteen omistjn käsikirjst. Kukosäätimet Omn veneesi vrusteen voi oll Mercury Precision Prts- ti Quicksilver-kukosäädin. Kikiss säätimissä ei ole ehkä kikki näytettyjä toimintoj. Pyydä myyntiliikkeeltä omn kukosäätimesi kuvus ti esittely. Kojelutn sennettvn mllin toiminnot f e - Vp-sennon lukituspinike - Pelkän ksun pinike c - Nrullinen hätäktkisin d - Kukosäätimen khvn jäykkyydensäätöruuvi e - Kukosäätimen khv f - Trimmi/kippipinike c d mc Vp-sennon lukituspinike. Estää vihteen j ksun kytkemisen vhingoss. Vp-sennon lukituspinike on pinettv sisään, jott ohjuskhv sdn pois vp-sennost. Pelkän ksun pinike. Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin kukosäätimen khvn olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen vustmiseen. Nrullinen hätäktkisin Smmutt moottorin hätätilnteess, jos veneen kuljettj (johon nru on kiinnitetty) liikkuu niin kus kuljettjn piklt, että hän vetää hätäktkisimen vint, jok kytkee moottorin pysäytyskytkimen päälle. Kukosäätimen khv. Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä). Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmi/kippipinike. Ktso Hydrulinen jokulmn säätö. Konsoliin sennettvn mllin ominisuudet d c - Pelkän ksun pinike - Kukosäätimen khv c - Trimmikytkin d - Triler-kytkin c d mc Pelkän ksun pinike. Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vst, kun kukosäätimen khv on vp-sennoss. Sivu M fin MAALISKUU 2014

27 Os 2 - Moottoriisi tutustuminen Kukosäätimen khvt. Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Työnnä kukosäätimen khv eteenpäin nopell, lujll liikkeellä vp-sennost eteenpäinvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä). Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Power Trim -kytkin. Ktso Hydrulinen jokulmn säätö -osst trkt hydrulisen jokulmn käyttömenettelyt. Triler-kytkin. Käytetään vetolitteen nostmiseen perävunukuljetust, vesillelsku, rntutumist ti mtlss vedessä jo vrten. Ktso Hydrulinen jokulmn säätö -osst trkt triler-kytkimen käyttöohjeet. Hydrulinen jokulmn säätö Hydrulinen jokulmn säätö nt käyttäjän säätää sisäperämoottorin kulm jon ikn, jott veneelle sdn ihnteellinen kulm eri kuormitus- j vesiolosuhteiss. Ylöskippustoiminto sllii myös käyttäjän nost perävetolitett perävunukuljetust, rntutumist, vesille lsku sekä hidsnopeuksist (moottorin käydessä lle /min) mtlikkojo vrten.! VAARA Liillinen trimmus voi suurill nopeuksill iheutt vkvn vmmn ti kuolemn, j yksimäntäisissä jokulmn säätöjärjestelmissä ei ole ulostrimmust rjoittv litett eikä trimmimittri. Ole vrovinen yksimäntäisellä jokulmn säätöjärjestelmällä trimmtesssi. Älä trimm yksikön tukilppuj kuemms veneen olless mtkll ti moottorin kierrosnopeuden olless yli /min. Prhn suorituskyvyn smiseksi trimm perävetolite siten, että veneen pohj on 3 5 steen kulmss veteen. 3-5 mc79528 Perävetolitteen trimmus ylös/ulos voi: Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Aiheutt veneen hitmp kiihtymistä j plnuksest poistumist. Liiksi trimmttun iheutt veneen hyppimistä ti kuplimist potkurin ympärillä. Aiheutt moottorin ylikuumenemisen, jos se on trimmttun ylös/ulos niin pitkälle, että jokin jäähdytysveden ottoukoist joutuu vesirjn yläpuolelle. mc78529 Perävetolitteen trimmus ls/sisään voi: Autt venettä kiihtymään j siirtymään plnukseen nopemmin. Prnt yleensä jo-ominisuuksi llokoss. Useimmiten vähentää veneen nopeutt. 90-8M fin MAALISKUU 2014 Sivu 19

28 Os 2 - Moottoriisi tutustuminen Liik ls (sisään) trimmttun voi lske eräiden veneiden keul niin pljon, että ne lkvt kyntää vettä keulll plntessn. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. mc79530 Yhden moottorin jokulm j ylöskippus Yhden moottorin sovelluksiss on pinike, jot voidn pin perävetolitteen trimmmiseksi ylös/ulos ti ls/sisään. Perävetolite nostetn perävunukuljetust, rntn jo, vesille lsku sekä hidst (lle /min) j mtlss vedessä jo vrten pinmll trimmikytkintä perävetolitteen nostmiseksi täyteen ylös/ulos-sentoon. Joisskin säätimissä on myös triler-pinike, jok kllist perävetolitteen vin perävunukuljetukseen sopivn sentoon. HUOMAUTUS: Moottorin ohjusmoduuli (ECM) rjoitt perävetolitteen ylös/ulos trimmust, kun moottorin kierrosluku on yli /min. Khden moottorin jokulm j ylöskippus HUOMAUTUS Jos käytät ulkoisi yhdystnkoj, vetolitteiden nostminen j lskeminen erikseen voi vurioitt vetolite- j ohjusjärjestelmiä. Jos käytät ulkoist yhdystnko, nost j lske kikki vetolitteet yhtenä yksikkönä. Khden moottorin sovelluksiss voi oll yksi kiinteä pinike molempien perävetolitteiden käyttämiseksi smnikisesti ti niissä voi oll erilliset pinikkeet kumpkin perävetolitett vrten. Joisskin säätimissä on myös kippipinike, jok kllist perävetolitteet vin perävunukuljetukseen sopivn sentoon. Moottorin sähköjärjestelmän ylivirtsuojus Jos tphtuu sähköinen ylikuormitus, sulke pl. Etsi j korj sähköisen ylikuormituksen syy ennen sulkkeen vihto. HUOMAUTUS: Kun moottori pitää käyttää hätätilnteess eikä sähköisen ylikuormituksen syytä pystytä löytämään j korjmn, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Vihd plnut sulke. Jos myös vihtosulke pl, sähköistä ylikuormitust ei ole poistettu. Sähköjärjestelmän trkstust on jtkettv. Älä kierrä sulkkeellisiss virtpiireissä olev sähköjärjestelmän ylikuormitussuoj sentmll suurempitehoinen sulke ti iheuttmll oikosulku sulkepesän liittimiin. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Sulkkeet suojvt moottorin sähköjärjestelmää minitull tvll. Sulketulu sijitsee huoltoluukun tkn moottorin suojuksen etupuolell. 2.0-moottorin suojus j huoltoluukku - Moottorin suojuksen huoltoluukku - Sulketulu Sivu M fin MAALISKUU 2014

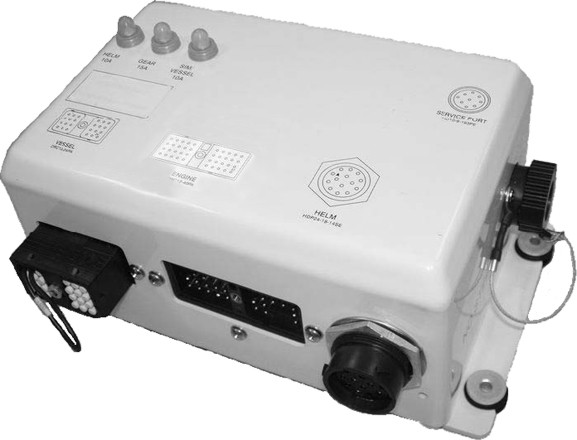

29 Vihd plneet sulkkeet sen jälkeen, kun olet löytänyt j korjnnut ylikuormituksen syyn. Os 2 - Moottoriisi tutustuminen c f e d mllin sulketulu Viite Sulke Suojus Sijinti sulketuluss (moottorin etupuolelt) 20 A Suorkytkentäinen virt ruorille Alvsen 10 A Kytkimellinen virt ECM-moduuliin Keskivsen c 10 A Avimellinen virt ECM-moduuliin Ylävsen d 5 A Virt dignostiikkliitin Yläoike e 15 A ECM kytkettynä virt SIM:iin Keskioike f 15 A Kytkimellinen virt ECM-moduuliin Aloike Aluksen integrointitulun (VIP) ylikuormitussuojus Aluksen integrointitulu (VIP) on tvllisesti kiinnitetty moottoritiln. Siinä on kolme utomttisulkett, jotk uttvt suojmn järjestelmän johdotust. c - Ruorin utomttisulke (10 A) - Vihteiston utomttisulke (15 A) c - SIM-/luksen utomttisulke (10 A) Hydrulinen jokulmn säätö j MerCthode-ylivirtussuojus Jos sähköjärjestelmässä tphtuu sähköinen ylikuormitus, sulke pl. Etsi j korj syy ennen sulkkeen vihto. HUOMAUTUS: Jos sinun pitää käyttää moottori hätätilnteess, käännä j kytke pois päältä kikki moottorin litteet j mittrin johdot, jos et löydä sähköisen ylikuormituksen ti liillisen virrnkulutuksen syytä. Vihd sulke. Jos sulke pl, sähköistä ylikuormitust ei ole poistettu. Sähköjärjestelmän trkstust on jtkettv. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 90-8M fin MAALISKUU 2014 Sivu 21

30 Os 2 - Moottoriisi tutustuminen 1. Ajokulmn hydrulist säätöä suojtn ylikuormitukselt 110 A:n sulkkeell j hydrulipumpuss olevll 20 A:n piirisulkkeell mpeerin piirisulkkeen pidin A:n sulke Stviss on useit eri Quicksilver MerCthode -järjestelmiä. Kusskin on sulke, jok on liitetty vlvontyksikön plusnpn (+). Jos sulke pl, järjestelmä ei toimi, mikä joht korroosiosuojuksen menetykseen. Vihd sulke uuteen smnrvoiseen sulkkeeseen. - MerCthode - Puninen/sinipuninen johto c - Sulke c Engine Gurdin -vlvontjärjestelmää Engine Gurdin -vlvontjärjestelmä vlvoo moottorin kriittisiä ntureit j ilmoitt vrhisess viheess mhdollisist ongelmist. Engine Gurdin toimii in moottorin käydessä, joten sinun ei siltä osin trvitse huolehti turvllisuudestsi. Järjestelmä regoi ongelmn ntmll kuuden sekunnin äänimerkin j/ti rjoittmll moottorin teho sen suojelemiseksi vurioilt. Jos Engine Gurdin -järjestelmä on ktivoitunut, vähennä moottorin nopeutt. Ongelm on piknnettv j korjttv. Järjestelmä täytyy plutt lkusetuksiin, ennen kuin moottori toimii suurill nopeuksill. Ksuvivun siirtäminen tkisin joutokäyntisentoon plutt Engine Gurdin -järjestelmän lkusetuksiin. Jos Engine Gurdin -järjestelmä on määrittänyt, ettei lkusetusten pluttminen ole korjnnut ongelm, Engine Gurdin jää ktivoiduksi j rjoitt ksu. Ongelm on piknnettv j korjttv, ennen kuin Engine Gurdin nt moottorin svutt normlin käyttölueen. Tunnistus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Mrine -moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Sivu M fin MAALISKUU 2014

31 Teknisten tietojen trr Os 2 - Moottoriisi tutustuminen Moottorikopn päällä olev teknisten tietojen trr nt nopesti moottori- j vetolitetietoj värikoodeill, jotk osoittvt, mistä tietyntyyppisiä nesteitä j hihnn reitityksiä voidn trkist. QR-koodi voidn sknnt älypuhelimell lisätietojen smiseksi moottorist. Tietotrrn sijinti Moottorin tietotrr sijitsee moottorin etupuolell kuvn mukisesti Srjnumero- j osnumerotrr sekä viivkoodit - Moottorin tietotrr Moottorin tietotrr Vlmistj kiinnittää tehtll moottoriin väärinkäyttöä kestävän moottorin tietotrrn. Se sisältää tärkeitä tietoj. Moottorin tietotrr ei vikut moottorin sennukseen, toimintn eikä suorituskykyyn, eivätkä veneveistämöt ti jälleenmyyjät s ennen myyntiä poist tätä tietotrr ti moottorin os, johon se on kiinnitetty. Jos muutokset ovt trpeen ti moottorin tietotrr on vurioitunut, kysy Mercury Mrinest vihtotrrn stvuudest. Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti iheutt sen, että pkoksupäästöt ylittävät moottorin tehdssetuksien tson d c e Moottorin tietotrrn esimerkki - Moottorin pino - Moottorin nimellisteho c - Moottorin enimmäiskierrosnopeus (1/min) d - Moottorin srjnumero e - Lyhennetty moottorin kuvus Vetolitteen srjnumero sijitsee Alph-perävetolitteen vsemmll puolell. 90-8M fin MAALISKUU 2014 Sivu 23

32 Os 2 - Moottoriisi tutustuminen Vetolitteen välityssuhde on merkitty Alph-perävetolitteen oikelle puolelle. Alph-perävetolite - Vetolitteen välityssuhteen trr (oikell puolell) - Srjnumeron trr (vsemmll puolell) Alph-peräpeilin srjnumero Peräpeilin srjnumero sijitsee peräpeilisennelmn päällä. Alph-peräpeilisennelm Brvo-sisäperämoottorien srjnumero j tunnistus Brvo-sisäperämoottorin srjnumero, välityssuhde, mllinumero j viivkoodi on upotettu mdoituskilpeen, jok sijitsee sisäperämoottorin vsemmll puolell. Brvo-sisäperämoottorin tiedot mdoituskilvessä Sivu M fin MAALISKUU 2014

33 Myös srjnumero on leimttu pysyvästi sisäperämoottorin koteloon tksuojuksen sisäpuolelle. Os 2 - Moottoriisi tutustuminen Brvo-peräpeilin srjnumero Brvo-sisäperämoottorin srjnumeron leimus Brvo-peräpeilin srjnumero on leimttu peräpeilisennelmn U-pultin kilpeen. Brvo-peräpeilisennelmn U-pultin kilpi - Peräpeilisennelmn srjnumero Srjnumero on leimttu myös kiinnitysrunkoon. Tätä käytetään vltuutettujen korjusliikkeiden pysyvänä viitteenä. Kiinnitysrunko, johon on leimttu srjnumero - Peräpeilisennelmn srjnumero SeCore-vetolitteet SeCore-ost j -kotelot Mercury MerCruiserin SeCore-moottoreiss on ruostumttomst teräksestä vlmistetut lisäost sekä erityiset lumiinikotelot, joiss on erikoispinnoitteet. Älä vihd SeCore-osi muihin kuin SeCore-osiin. Käytä näissä moottoreiss vin ilmoitettuj Mercury MerCruiserin SeCore-osi j -koteloit. Ruostumttomst teräksestä vlmistetut kiinnikkeet SeCore-mlleiss on ruostumttomst teräksestä vlmistetut lisäkiinnikkeet, jotk mksimoivt korroosiosuojn suolisiss vesissä M fin MAALISKUU 2014 Sivu 25

34 Os 2 - Moottoriisi tutustuminen Ruostumttomst teräksestä vlmistettuihin kiinnikkeisiin liittyy hnkust, jos ne sennetn ilmn voiteluinett. Hnkus voi iheutt kiinnikkeen tuhoutumisen, väärät pidikekuormt ti molemmt. Hnkutuneet kiinnikkeet sttvt näyttää kiristyvän kunnoll, mutt niillä on silti väärät pidikekuormt. Levitä kiinnikkeiden kierteille sennuksen ikn voiteluinett, esimerkiksi 2-4-C with PTFE ti vstv, hnkuksen välttämiseksi. Voitele vähintään kierteiden ensimmäiset 8 mm (1/4 in.) ennen sentmist. Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Ruostumttomst teräksestä vlmistettujen kiinnikkeiden kierteet Q 1 Sivu M fin MAALISKUU 2014

35 Sisällysluettelo Os 3 - Vesillä Os 3 - Vesillä Suosituksi turvlliseen veneilyyn Hiilimonoksidiltistus Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Tärkeitä käyttötietoj Vesille lsku Toimintjkson ohjervovtimukset Suurtehokäytön rvot Käyttötulukko Käyttö jäätymislämpötilss j kylmällä säällä Tyhjennystulpp j pilssipumppu Käynnistys, vihteenvihto j pysäytys Ennen moottorin käynnistystä Tärkeitä tietoj SmrtStrt Kylmän moottorin käynnistys Moottorin lämmitys Lämpimän moottorin käynnistys Vihteen vihto Moottorin smmutus (Pysäytys) Moottorin käynnistys sen smmuttu vihde kytkettynä...33 Veneen perävunukuljetus Vedessä olevien ihmisten suojminen Veneen olless käytössä Veneen olless piklln Pikvene j suuritehoinen vene Mtkustjien turvllisuus ponttoni j knsiveneissä...34 Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Sisäperämoottorin iskusuojus Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä...36 Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut Alkuviheen totutuskäyttö Perävetolitteen 10 tunnin totutusjojkso (uusill ti vihtovihteill) Moottorin totutusjo tunnin totutusjo Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Trkstus ensimmäisen kuden lopuss M fin MAALISKUU 2014 Sivu 27

36 Os 3 - Vesillä Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuorm (pino) kntokyvyn oslt (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Sivu M fin MAALISKUU 2014

37 Os 3 - Vesillä Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Hiilimonoksidiltistus Vro häkämyrkytystä Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. Pysyttele loitoll pkoksulueist Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/odysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. Hyvä tuuletus Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: Huono tuuletus Tietyissä jo- ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. 90-8M fin MAALISKUU 2014 Sivu 29

38 Os 3 - Vesillä Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: - Moottorin käyttö, kun vene on htss lituripikss - Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: Veneen jokulm, joss keul on liin korkell - Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Tärkeitä käyttötietoj Vesille lsku TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Toimintjkson ohjervovtimukset TÄRKEÄÄ: Vuriot, jotk iheutuvt väärästä sovelluksest ti siitä, ettei moottori käytetä sille määritetyissä käyttörjoiss, eivät kuulu Mercury Dieselin rjoitetun tkuun piiriin. Mercury Diesel -moottoreit on käytettävä sovelluksiss, jotk täyttävät sinmukisen Mercury Dieselin tuotesovellusinsinöörin ntmt käyttötiedot. Moottori täytyy vrust välityssuhteell j potkurill, jotk sllivt moottorin käymisen täysksull (WOT) sille määritetyllä kierrosluvull. Mercury Dieselin moottorien käyttö sovelluksiss, jotk eivät täytä määritettyjä käyttöprmetrej, ei ole sllittu. Suurtehokäytön rvot A Suurtehokäytön rvot soveltuvt huvivenekäytön (tuloj tuottmttomiin) sovelluksiin, joit käytetään enintään 500 tunti vuodess j joiss täysteho rjoitetn yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käyttämisen tulee tphtu enintään risteilynopeudell (1/min). Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min). Sivu M fin MAALISKUU 2014

39 Os 3 - Vesillä Käyttötulukko Käynnistysmenettely Käynnistyksen jälkeen Ajon ikn Pysähtyminen j smmutus Av moottorin luukku. Tuulet pilssi kokonn. Vlvo moottorin til trkkilemll kikki mittreit. Jos jotkin epänormli ilmenee, smmut moottori. Vlvo moottorin til trkistmll kikki mittrit usein. Siirrä kukosäätimen vipu vpsentoon. Kytke kkuktkisin päälle, jos vrusteen. Trkst, ettei ole polttoine-, öljy-, vesi-, neste- j pkoksuvuotoj. Kuuntele hälytyksen äänimerkkiä. Käytä moottori tyhjäkäynnillä useit minuuttej, jott turohdin j moottori svt jäähtyä. Kytke päälle moottoritiln pilssituuletin, jos vrusteen, j käytä sitä viisi minuutti. Trkist vihde- j ksusäätimen toimint. Käännä virtlukko "OFF"-sentoon. Trkist vuodot: polttoine-, öljy-, vesi- j neste- ym. Trkist ohjuksen toimint. Kytke kkuktkisin pois päältä, jos vrusteen. Aukise polttoineen sulkuventtiili, jos vrusteen. Sulje polttoineen sulkuventtiili, jos vrusteen. Av pohjventtiili, jos vrusteen. Sulje pohjventtiili, jos vrusteen. Esitäytä polttoineen ruiskutusjärjestelmä, jos trpeellist. Huuhtele merivesijäähdytysjärjestelmä, jos jt suol- ti murtovedessä, ti sstuneess vedessä. Käännä virtlukko "START"- sentoon. Vput vin moottorin käynnistyessä. Lämmitä moottori tyhjäkäynnillä muutm minuutti. Käyttö jäätymislämpötilss j kylmällä säällä TÄRKEÄÄ: Jos venettä käytetään pkksell, on ryhdyttävä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vhinko ei ole Mercury Mrinen rjoitetun tkuun kttm. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se ennen moottorin käynnistämistä. Jos käytät moottori 0 C (32 F). lämpötilss ti lle, noudt seurvi ohjeit: Tyhjennä jok päivä käytön jälkeen jäähdytysjärjestelmän merivesiossto kokonn suojellksesi sitä jäätymisvurioilt. Tyhjennä jok päivä käytön jälkeen vesi vedenerottjst, jos se on vrusteen. Täytä polttoinesäiliö päivän käytön jälkeen kondenstion estämiseksi. Käytä vdittv, pysyvätyyppistä pkksnestettä rkenneosien suojmiseksi jäätymisvhingoilt. Käytä erityistä kylmän sään voiteluöljyä j vrmist, että kmpikmmioss on riittävästi öljyä. Vrmist, että kku on riittävän suuri j täysin ldttu. Trkist, että kikki muut sähkölitteet ovt moitteettomss kunnoss. Lämpötiloiss, jotk ovt -20 C (-4 F) ti lle, käytä jäähdytysineen lämmitintä helpottksesi kylmäkäynnistystä. Jos moottori käytetään rktisiss lämpötiloiss, kuten -29 C (-20 F) ti lle, kysy Mercury Dieselin vltuutetust korjusliikkeestä neuvoj erityisistä kylmän sään vrusteist j vrotoimenpiteistä. Lisätietoj on kohdss Os 6 sdksesi lisätietoj kylmästä säästä ti pitkäikisest säilytyksestä. Tyhjennystulpp j pilssipumppu On luonnollist, että veneesi moottoritiln kertyy vettä. Tämän vuoksi veneet vrustetn normlisti tyhjennystulpll ti pilssipumpull. On tärkeää trkist nämä kohteet säännöllisesti sen vrmistmiseksi, ettei vedenpint nouse moottorin tsolle. Moottorin ost vurioituvt, jos ne jäävät veden lle. Uppomisen iheuttm vhinko ei ole Mercury Mrinen rjoitetun tkuun kttm. Käynnistys, vihteenvihto j pysäytys! VAARA Höyryt voivt syttyä plmn j iheutt räjähdyksen, jost voi oll seuruksen moottorivurio ti vkvi henkilövmmoj. Älä käytä herkästi syttyviä ineit, kuten eetteriä, propni ti ensiiniä, moottorin imusrjss käynnistyksen pun. 90-8M fin MAALISKUU 2014 Sivu 31

40 Os 3 - Vesillä! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. Ennen moottorin käynnistystä TÄRKEÄÄ: Huomioi seurvt sit ennen käynnistystä: HUOMAUTUS Jos moottori käytetään poiss vedestä, sekä moottorille että vetolitteen merivedenottopumpulle on vrttv riittävästi vettä. Ktso tämän oppn kohdst 5, Merivesijärjestelmän huuhtelu, merivedenottotietoj. Vrmist, että vetolite on trimmttu ivn ls. Älä käytä käynnistysmoottori yli 15 sekunti kerrlln välttääksesi käynnistysmoottorin ylikuumenemisen. Jollei moottori käynnisty, odot 1 minuutti, jott käynnistysmoottori jäähtyy. Toist sitten käynnistysmenettely. Vrmist, että moottorin kmpikmmioss on oike määrä vllitsevn lämpötiln sopiv öljyä. Ktso koht Tekniset tiedot Moottoriöljy. Vrmist kikkien sähköliitosten kiinnitys. Trkist kikki ost, jotk on lueteltu kohdss Huoltoiktulut j Käyttötulukko. Suorit kikki muut trpeelliset trkstukset, jotk Mercury Dieselin vltuutettu korjusliike ti veneen omistjn ohjekirj neuvoo suorittmn. Tärkeitä tietoj SmrtStrt TÄRKEÄÄ: Tässä Mercury Diesel -mlliss on SmrtStrt. SmrtStrt suoritt kikki sinmukiset käynnistystoiminnot, kun käynnistyskytkin kytketään ensimmäistä kert. SmrtStrt-toiminnot loitetn kääntämällä virt-vin STARTsentoon, minkä jälkeen se vputetn, ti kääntämällä virt-vin käyntisentoon j sitten pinmll j vputtmll käynnistys-/pysäytyskytkin. SmrtStrt ohj nyt käynnistysprosessi utomttisesti, eikä käynnistyspinikett ti virt-vint trvitse pitää piklln, kunnes moottori käynnistyy. Kun käynnistyskytkin kytketään, järjestelmä lähettää moottorin elektroniselle ohjusmoduulille merkin käynnistää moottori. Käynnistin s teho, kunnes moottori käynnistyy, käynnistysprosessi päättyy muutmn sekunnin kuluttu ti kun moottori svutt kierrosluvun 400 1/min. Jos moottori yritetään käynnistää sen olless käynnissä, moottori smmuu. Kylmän moottorin käynnistys! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. HUOMAUTUS: Trkist nestetsot ennen moottorin käynnistystä. Lisätietoj on kohdss Os 5 Huoltoiktulut. 1. Kytke päälle moottoritiln pilssituuletin (jos vrusteen) j käytä sitä viisi minuutti. Ti v moottoritiln luukku, jott voit tuulett pilssin, ennen kuin yrität käynnistää moottorin. 2. Aset kukosäätimen khv vplle. HUOMAUTUS: Jos moottori ei ole käytetty vähään ikn eikä se käynnisty helposti vkiokäynnistysmenettelyllä, käytä polttoineensuodttimen knnss olev polttoineen rikstint. Liikut rikstimen mäntää ylös j ls neljäviisi kert, ennen kuin yrität käynnistää moottorin. 3. Käännä virt-vin sentoon "RUN" (käy). 4. Käännä virtlukko käynnistyssentoon (START) j vput se ti pin käynnistys-/pysäytyspinikett. Jos moottori on kylmä, nn sen käydä tyhjäkäynnillä 6 10 minuutti ti kunnes moottori svutt normlin käyttölämpötiln. TÄRKEÄÄ: Moottorin öljynpineen tulisi oll yli 69 kp (10 psi) muutmss sekunniss moottorin käynnistämisen jälkeen. Smmut moottori, jos öljynpine ei vst tätä rvo. Piknn j korj ongelm. Jollei vin korjminen onnistu, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 5. Vrmist, että kikki mittrit toimivt sinmukisesti j osoittvt normlej lukemi. Moottorin lämmitys HUOMAUTUS Lisääntyneen kitkn j rjllisen öljyvirtuksen iheuttm moottorin kuluminen ovt suurimmilln moottorin olless kylmä. Vähennä moottorin kulumist ntmll moottorin jäähdytysnesteen svutt normli käyttölämpötil, ennen kuin kiihdytät vuhti nopesti ti jt täydellä ksull. 1. Käynnistyksen jälkeen on vrmistettv, että mittristo toimii sinmukisesti. 2. Käytä moottori kierrosluvull /min, kunnes moottorin lämpötil on normlill käyttölueell. On hyvin tärkeää, että moottori lämmitetään ennen täyttä kuormitust. Lämmitysik mhdollist sen, että voiteluöljy pääsee muodostmn klvon liikkuvien osien väliin. Sivu M fin MAALISKUU 2014

41 HUOMAUTUS: Moottorin lämmitysik kylmällä säällä voidn lyhentää jmll lust hitll moottorin kierrosluvull. Aloit normli luksen käyttö, kun järjestelmät svuttvt käyttölämpötilns. 3. Kun moottori on svuttnut käyttölämpötiln: Os 3 - Vesillä. Öljynpineen tulee oll määrätyllä lueell. Lisätietoj on kohdss Os 4 Moottorin tekniset tiedot. Pysäytä moottori, jos öljynpine ei ole määrätyllä lueell.. Trkist, ettei polttoinejärjestelmän ruiskutuspumpust, polttoineputkist, -suodttimest j -johdoist vuod mitään. c. Trkist, vuotvtko moottori j vihteisto, öljynsuodtin, öljyletkut, öljyletkujen liitännät j öljypohj. d. Trkist, vuotvtko jäähdytysnesteletkut, lämmönvihtimen liitännät, jälkijäähdytin, vesipumppu j vlutusliittimet. 4. Piknn j korj vit ti ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen, jollet voi määritellä vik. Lämpimän moottorin käynnistys 1. Kytke päälle moottoritiln pilssituuletin (jos vrusteen) j käytä sitä 5 minuutti. Vihtoehtoisesti voit vt moottoritiln luukun j tuulett pilssiä ennen moottorin käynnistämistä. 2. Aset kukosäätimen khv vplle. 3. Käännä virt-vin RUN-sentoon. 4. Käännä virt-vin käynnistyssentoon (START) j vput se ti pin käynnistys-/pysäytyspinikett j vput se, jos vrusteen. 5. Vrmist, että kikki mittrit toimivt sinmukisesti j osoittvt moottorin toimivn normlisti. Vihteen vihto HUOMAUTUS Vihteistokotelo vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Vihteelle siirtyminen, kun moottori ei käy, voi iheutt kytkimen kohdistusvirheen j siten estää vihteen oiken vihdon. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Jos joudut siirtymään vihteelle, kun moottori ei käy, kierrä potkurin kseli sinmukiseen suuntn vihteenvihdon ikn. 1. Vrmist, että kukosäätimen ohjuskytkinvipu on sennoss neutrli. 2. Perävetolitteen vihteen vihtminen: Siirrä kukosäätimen ohjuskytkinvipu lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäinvihteelle ti tksepäin vihtksesi peruutusvihteelle. 3. Siirrä ksu hluttuun sentoon vihteen vihdon jälkeen. TÄRKEÄÄ: Vältä moottorin smmuttmist, jos sisäperämoottori on vihteell. Jos moottori pysähtyy perävetolitteen olless vihteell, ktso: Moottorin käynnistys sen smmuttu vihde kytkettynä Moottorin smmutus (Pysäytys) 1. Aset kukosäätimen ohjusvipu vplle. HUOMAUTUS Jos moottori pysäytetään heti sen jälkeen, kun se on toiminut suurell kuormll, turohtimen lkerit sttvt vurioitu. Käytä moottori tyhjäkäynnillä useit minuuttej ennen sen smmuttmist. 2. Käytä moottori tyhjäkäynnillä useit minuuttej, jott turohdin j moottori svt jäähtyä. 3. Moottorin voi pysäyttää millä thns seurvst neljästä menetelmästä:. Käännä virt-vin lisälite- (ACCESSORY) ti smmutus-sentoon (OFF). Moottori pysähtyy j hllintjärjestelmä smmuu.. Pin käynnistys-/pysäytyspinikett, jos vrusteen. Moottori pysähtyy j hllintjärjestelmä pysyy ktivoituneen. c. Käännä virt-vin hetkeksi käynnistyssentoon (START) j vput vin välittömästi. Hllintjärjestelmä tunnist, että moottori käy j pysäyttää moottorin. Hllintjärjestelmä pysyy ktivoituneen. Jos käännät virtvimen käynnistyssentoon (START) uudestn, hllintjärjestelmä s käynnistyspyynnön j käynnistää moottorin, jos se on mhdollist. d. Aktivoi nrullinen hätäktkisin, jos vrusteen. Moottori pysähtyy, mutt hllintjärjestelmä pysyy ktivoituneen. Hllintjärjestelmä ei slli moottorin käynnistämistä, jos nrullinen hätäktkisin on ktivoitu. Moottorin käynnistys sen smmuttu vihde kytkettynä TÄRKEÄÄ: Vältä moottorin smmuttmist, jos perävetolite on vihteell. Jos moottori pysähtyy perävetolitteen olless vihteell, toimi seurvsti: 1. Työnnä j vedä toistuvsti kukosäätimen khv, kunnes khv plutuu vpn pidäkesentoon. Tämä voi vti useit yrityksiä, jos moottori kävi tyhjäkäyntinopeuden yläpuolell pysähtyessään. 2. Khvn plttu vpseen tyhjäkäynti-sentoon jtk normlej käynnistystoimenpiteitä. 90-8M fin MAALISKUU 2014 Sivu 33

42 Os 3 - Vesillä Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös/ulos- ti ls/sisään-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetolite täyteen kuljetussentoon j tue se vlinnisell perävunutrvikesrjll, jok on stviss Mercury Mrinen vltuutetust korjusliikkeestä. Vedessä olevien ihmisten suojminen Veneen olless käytössä Vedessä olevt ihmiset eivät pysty nopesti väistämään lähestyvää venettä Lähesty hitsti j ole äärimmäisen vrovinen, kun veneilet lueell, jonk vesissä stt oll ihmisiä. Veneen liikkuess j vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. Veneen olless piklln! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd vp-sentoon j smmut moottori, ennen kuin nnt kenenkään oleskell vedessä veneesi lähellä. Pikvene j suuritehoinen vene Jos jmsi vene ktsotn pikveneeksi ti suuritehoiseksi urheiluveneeksi, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j esittelyä jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust veneestä. Ktso lisätietoj kohdst Suuritehoisen veneen jo -lehtisestä, jonk st Mercury Dieselin vltuutetust korjusliikkeestä. Mtkustjien turvllisuus ponttoni- j knsiveneissä Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, jok seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. Veneet, joiss on voin etuknsi Knnell keulkiteen edessä oleskelu on ehdottomsti kiellettyä veneen liikkuess. Huolehdi siitä, että kikki mtkustjt ovt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti piskutu lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen. mc ! VAARA Vältä vkv vmm ti kuolem ponttonin etupään ti voknnen yli putomisen j veneen lle jäämisen seuruksen. Pysy kukn knnen etupäästä j istu, kun vene on liikkeessä. Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Sivu M fin MAALISKUU 2014

43 Os 3 - Vesillä Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. mc Perältojen j vnvesien yli hyppiminen! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. mc Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Kun tätä kuitenkin hrrstetn sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Terävä suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin, hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Sen Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti, kun jt venettä mtlss vedessä ti sellisill lueill, joill epäillään olevn vedenlisi esteitä, joihin veden ll olevt vetolitteen ost, peräsin ti veneen pohj sttvt osu. mc TÄRKEÄÄ: Tärkein tekijä kelluvn ti vedenliseen esineeseen osumisvrn j siitä iheutuvn henkilövmmn ti iskuvurion estämiseksi on veneen nopeuden hllint. Tällisiss olosuhteiss veneen nopeus ei s ylittää km/h (15 25 mph).. Seurvss list joistkin (ei kikist) esimerkeistä, jotk voivt iheutu veneen iskeytymisestä esineeseen: Vene voi yhtäkkiä viht suunt. Terävä suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Iskuvurio vetolitteen vedenlisille osille, peräsimelle j/ti veneelle. Muist, että yksi tärkeimmistä sioist, jonk voit tehdä näissä tilnteiss loukkntumis- ti törmäysvhinkojen vähentämiseksi, on veneen nopeuden hllint. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Jos vene on osunut vedenliseen kohteeseen, pysäytä moottori mhdollisimmn pin j trkist, ettei vetojärjestelmässä ole särkyneitä ti löystyneitä osi. Jos ilmenee vurio ti sellist epäillään, moottori on syytä viedä Mercury Dieselin vltuutettuun korjusliikkeeseen perusteellist trkstust j trvittvi korjuksi vrten. Veneestä tulee trkist rungon murtumt, peräpeilin murtumt j vesivuodot. 90-8M fin MAALISKUU 2014 Sivu 35

44 Os 3 - Vesillä Vurioituneiden vedenlisten vetolitteen osien, peräsimen ti veneen pohjn käyttäminen voi iheutt lisävhinko muille moottorin osille ti voi vikutt veneen hllintn. Jos jo on jtkettv, jtk sitä huomttvsti hitmmll nopeudell.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Sisäperämoottorin iskusuojus Hydrulinen jokulmn säätöjärjestelmä on trkoitettu suojmn sisäperämoottori iskuilt. Jos vedenliseen kohteeseen törmätään veneen liikkuess eteenpäin, hydrulijärjestelmä viment sisäperämoottorin töytäisyä ylöspäin sen ylittäessä kohteen vähentäen siten litteen vurioit. Kun sisäperämoottori on ohittnut kohteen, hydrulijärjestelmä nt sisäperämoottorin plt lkuperäiseen toimint-sentoon. Tämä estää ohjuksen hllinnn menetyksen j moottorin ryntäämisen. Ole äärimmäisen vrovinen, kun jt mtlss vedessä ti pikss, joss tiedetään olevn vedenlisi esineitä. Iskusuojust ei ole peruutettess. Ole äärimmäisen vrovinen peruuttesssi, jott vältät törmäykset vedenlisiin esineisiin. TÄRKEÄÄ: Iskusuojusjärjestelmää ei void suunnitell vrmistmn täydellistä suojust iskuvurioilt kikiss olosuhteiss. Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Pinon siirtäminen tkse (perään): Lisää yleensä nopeutt j moottorin kierrosluku Aiheutt keuln hyppimistä llokoss Lisää vr, että perälto loiskht veneeseen, kun tulln pois plnuksest Phimmilln se voi iheutt veneen pomppimist Pinon siirtäminen eteen (keuln): Helpott plnust Prnt jo kovll merenkäynnillä Phimmilln se voi iheutt veneen ohjutumisen edestkisin (keulohjus) Veneen pohj Jott mksiminopeus säilyisi, vrmist että veneen pohj on: Puhds; siinä ei ole eliöitä j vesiksvillisuutt. Kieroutumton. Pohjn tulee oll lähes tsinen veden kosketuskohdss. Suor j sileä edestä j tk. Vesiksvillisuutt voi kertyä, kun vene on lituriss. Ksvillisuus pitää poist ennen käyttöä. Se voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Kvittio Kvittiot tphtuu, kun vesivirt ei pysty myötäilemään nopesti liikkuvn vedenlisen kohteen, kuten lvihteiston ti potkurin pinnnmuoto. Kvittio lisää potkurin nopeutt j vähentää veneen nopeutt. Kvittio voi syövyttää phoin lvihteiston ti potkurin pint. Tvllisi kvittion syitä ovt: Potkuriin tkertuneet ruohot ti muut roskt Tipunut potkurin lp Potkuriss koholl olevt särmät ti terävät reunt Kuplint Kuplint iheutuu pintilmn ti pkoksujen joutumisest potkurin ympärille, mistä seur potkurin pyörimisnopeuden lisääntyminen j veneen nopeuden väheneminen. Ilmkuplt iskeytyvät potkurin lpn j iheuttvt lvn pinnn eroosiot. Jos tämän nnetn jtku, lp lkk lopult toimimst (rikkoutuu). Liillisen kuplinnn tvllinen syy on: Vetolite on trimmttu liin kus Potkurist puuttuv hjotinrengs Vurioitunut potkuri ti vihteistokotelo, jok päästää pkoksuj potkurin j vihteistokotelon väliin Vetolite on sennettu peräpeiliin liin korkelle Sivu M fin MAALISKUU 2014

45 Korkeus merenpinnst j ilmsto Os 3 - Vesillä HUOMAUTUS: Moottorit, joiss on moottorin ohjusyksikkö (ECM), vähentävät korkeus- j ilmstovihtelujen vikutust säätämällä utomttisesti polttoinevirt sään j korkeuden mukn. ECM-moottorit eivät kuitenkn kompensoi lisääntynyttä kuormitust ti rungon til. Korkeuden j ilmston muutokset vikuttvt moottorin suorituskykyyn. Suorituskyvyn huononemisen voi iheutt: Suuri mntieteellinen korkeus Korket lämpötilt Alhinen ilmkehän pine Suuri kosteus Sdksesi moottoristsi optimisuorituskyvyn vihteleviss sääolosuhteiss käytä potkuri, jok nt moottorin käydä normliveneilyssä määritellyllä kierroslukulueell täysksull (WOT), kun veneessä on mksimikuorm. Useimmiss tpuksiss täysksun (WOT) määritetty kierrosluku voidn svutt vihtmll pienempinousuiseen potkuriin. Potkurin vlint HUOMAUTUS Veneen käyttö väärä potkuri sennettun voi rjoitt teho, lisätä polttoineen kulutust, ylikuument moottori ti iheutt sisäisiä moottorivurioit. Vlitse potkuri, jok sllii moottorin käymisen täysksull sille määritetyllä kierrosluvull. Veneen vlmistj j myyntiliike ovt vstuuss moottorin vrustmisest oikeill potkureill. TÄRKEÄÄ: Tässä ohjekirjss käsiteltävät moottorit on vrustettu ECM-yksiköllä, jok rjoitt moottorin kierrosluku. Vrmist, että käytetty potkuri ei nn moottorin käydä rjoitint vsten, kosk tämä joht huomttvn suorituskyvyn menetykseen. HUOMAUTUS: Käytä trkk huoltokierroslukumittri moottorin kierrosluvun trkistukseen. Vlitse potkuri, jok sllii moottorin käydä ohjekierrosluvuill mksimikuormll. Jos täysksukäyttö on suositetun lueen lpuolell, potkuri on vihdettv, jott estetään suorituskyvyn menetys j mhdollinen moottorivhinko. Toislt moottorin käyttö ohjekierrosluvun yläpuolell iheutt normli suuremp kulumist ti vhinko. Potkurin lkuvlinnn jälkeen seurvt tvlliset ongelmt voivt vti potkurin vihto pienempinousuiseen: Lämmin sää j suurempi kosteus iheuttvt mtlmmn kierrosluvun (lievempää näissä mlleiss). Suurempi mntieteellinen korkeus iheutt mtlmmn kierrosluvun (lievempää näissä mlleiss). Vurioitunut potkuri ti likinen veneen pohj iheuttvt kierrosluvun lsku. Käyttö lisääntyneellä kuormll ti pinoll (lisämiehistö, vesihiihtäjän veto). Prempi kiihtyvyys, jot trvitn esimerkiksi vesihiihdoss, svutetn seurvksi pienemmällä potkurin nousull. Älä käytä täysksu, kun käytät pienempinousuist potkuri etkä vedä vesihiihtäjiä. Alkuvlmistelut Alkuviheen totutuskäyttö Tämän menettelyn noudttminen on tärkeää veneen oike totuttmist vrten. TÄRKEÄÄ: Mercury Mrine suosittelee, että venettä kiihdytetään luj vst sitten, kun tämä menettely on stu loppuun. TÄRKEÄÄ: Älä käytä käynnistysmoottori yli 15 sekunti kerrlln välttääksesi käynnistysmoottorin ylikuumenemisen. Jollei moottori käynnisty, odot 1 minuutti, jott käynnistysmoottori jäähtyy. Toist sitten käynnistysmenettely. 1. Ktso sinmukist Käynnistys, vihteenvihto j pysäytys -osuus j käynnistä moottori. 2. Ann moottorin käydä nopell tyhjäkäynnillä kunnes se on svuttnut normlin toimintlämpötiln. 3. Käytä moottori vihteell kolme minuutti kullkin seurvist kierrosluvuist: /min, /min j /min. 4. Käytä moottori vihteell kolme minuutti kullkin seurvist kierrosluvuist: /min, /min j /min. 5. Käytä moottori vihteell kolme minuutti kullkin seurvist kierrosluvuist: /min, /min j täysksun enimmäiskierrosluku. Perävetolitteen 10-tunnin totutusjojkso (uusill ti vihtovihteill) Seurvn menettelyn noudttminen on tärkeää uusiss j peruskorjtuiss perävetolitteiss, joiss on uudet vihtovihteet. Tämä totutusjomenettely mhdollist vetolitteen hmmspyörien j muiden osien oiken piklleensettumisen, mikä vähentää suuresti ongelmien todennäköisyyttä. Vältä täysksull käynnistämistä. Älä j yhdellä nopeudell jtkuvsti pitempää ik kerrlln. Älä ylitä 75 prosentti täysksust ensimmäisen 5 tunnin ikn. Seurvien 5 tunnin ikn käytä jksoittist täysksu. 90-8M fin MAALISKUU 2014 Sivu 37

46 Os 3 - Vesillä Perävetolite on vihdettv eteenpäinvihteelle vähintään 10 kert totutusjon ikn totutusjon olless kohtuullisell kierrosnopeudell jokisen vihdon jälkeen. Moottorin totutusjo 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäisten 20 käyttötunnin ktsotn olevn moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Huomioi totutusjon ikn seurvt säännöt: Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu 1500:n 1/min yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn viisi minuutti kerrlln). Vältä kiihdytystä täysksulle tyhjäkäynnistä. Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Trkist moottorin öljytso säännöllisesti. Lisää öljyä trpeen mukn. Korke öljynkulutus on normli totutusjojkson ikn. Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Jott Mercury Mrine -veneesi moottori sisi mhdollisimmn pitkän käyttöiän, suosittelemme seurv: Vihd moottorin öljy j suodtin sekä vihteistoneste jnkohtn, jok ilmoitetn Huoltoiktulu. Lisätietoj on kohdss Tekniset tiedot j Huolto. Käytä potkuri, jok nt moottorin käydä ohjekierrosluvull täysksull veneen olless täydessä kuormss. Lisätietoj on kohdss Tekniset tiedot j Huolto. Suositelln käyttöä enintään 3/4 ksull. Vältä pitkäikist käyttöä täysksull. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun korjusliikkeeseen, jott voit keskustell määräikishuolto koskevist sioist ti järjestää huollon. Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. Sivu M fin MAALISKUU 2014

47 Sisällysluettelo Os 4 - Tekniset tiedot Os 4 - Tekniset tiedot Polttoinevtimukset Rudttomt metllit j polttoinejärjestelmä Dieselpolttoine kylmällä säällä Pkksneste/Jäähdytysneste Moottoriöljy Moottorin tekniset tiedot Nesteiden ohjervot Moottori...42 Alph perävetolitteen nesteiden ohjervot Brvo perävetolitteen nesteiden ohjervot Hyväksytyt ohjustehostinnesteet Hyväksytty ohjustehostinneste Hyväksytyt mlit M fin MAALISKUU 2014 Sivu 39

48 Os 4 - Tekniset tiedot Polttoinevtimukset! VAARA Jos säädöksiä ei noudtet, seuruksen voi oll tuliplon ti räjähdyksen iheuttm vmm. Tämän moottorin sähköjärjestelmän osi ei ole suojttu ulkoiselt syttymisvrlt. Älä säilytä ti käytä ensiiniä veneissä, jotk on vrustettu näillä moottoreill, ellei moottoritiln ole tehty ensiiniksuj estäviä järjestelyjä (viite: 33 CFR).! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää.! VAARA Tässä moottoriss on käytettävä dieselpolttoinett. Bensiinin, lkoholin, näiden sekoituksen j dieselpolttoineen sekoittminen keskenään voi iheutt tuliplon ti räjähdyksen j vkvn vmmn ti kuolemn niiden seuruksen. Älä koskn sekoit dieselpolttoinett ensiiniin, lkoholiin ti näiden sekoitukseen. TÄRKEÄÄ: Huonon ti veden pilmn dieselpolttoineen käyttö voi vkvsti vurioitt moottori. Huonon polttoineen käyttöä pidetään moottorin väärinkäyttönä, eikä tkuu kt tällä tvll iheutuneit vurioit. Mercuryn dieseleitä trvitn 2D-luokn dieselpolttoineen (erittäin vähän rikkiä sisältävän dieselin) käyttämiseen, jok täyttää ASTM-vtimukset D975 (ti Diesel DIN 590) j jonk vähimmäissetnirvo on 40. BIODIESEL: Käytetty dieselpolttoineseos ei s sisältää yli 7 % iodieselpolttoinett. Yli 7 % iodieselpolttoinett sisältävän LSD:n ti ULSD-polttoineseoksen käyttäminen stt iheutt polttoinejärjestelmän vurioitumisen, ruiskutussuuttimen tukkeutumisen, käynnistysvikeuksi, tiheämmät öljynvihtovälit ti runssti pkoksu. Setniluku mitt dieselpolttoineen syttyvyyttä. Setniluvun lisääminen ei prnn moottorin kokonissuorituskykyä, mutt setnirvo voidn joutu lisäämään kylmän sään ti korken lueen käyttöä vrten. Pienempi setniluku voi iheutt käynnistysvikeuksi j hitmp lämpenemistä sekä lisätä moottorimelu j pkoksupäästöjä. HUOMAUTUS: Jos moottori muuttuu yhtäkkiä meluisksi tnkkuksen jälkeen, olet mhdollisesti snut l-rvoist polttoinett, jonk setnirvo on pieni. Ajoittin käytettävissä moottoreiss hyvin rikkipitoinen dieselpolttoine lisää suuresti: Metlliosien syöpymistä Elstomeeri- j muoviosien vurioitumist Moottorin sisäosien, vrsinkin lkerien, liillist kulumist sekä muiden moottoriosien syöpymistä j huomttvi vurioit vikeuksi moottorin käynnistyksessä j käytössä Rudttomt metllit j polttoinejärjestelmä Rudttomi metllej ei s käyttää polttoinejärjestelmän osiss. Kuprijohtojen, messinkinippojen j glvnoitujen säiliöiden käyttö stt iheutt moottorin tehohäviön ti ruiskutussuutinvin. Dieselpolttoine kylmällä säällä Puhds dieselpolttoine pksuuntuu j hyytelöityy kylmässä, ellei sitä käsitellä. Lähes kikki dieselpolttoineet käsitellään niiden käyttöä vstvn ilmstoon j vuodenikn sopiviksi. Jos ilmenee trvett käsitellä dieselpolttoinett vielä lisää, omistj/käyttäjä on vstuuss kupllisen hyytelöitymistä estävän dieselpolttoineen lisäineen käyttämisestä tuotteen käyttöohjeit noudtten. Pkksneste/Jäähdytysneste HUOMAUTUS Vältä propyleeniglykolipkksnesteen iheuttmt jäähdytysjärjestelmän j moottorin vuriot. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolin orgnisen hppotekniikn pkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. Dieselmoottorit ovt korkepuristeisi moottoreit, jotk toimivt korkemmiss lämpötiloiss kuin tyypilliset polttomoottorit. Tästä syystä suljetun jäähdytysjärjestelmän j moottorin, mukn luettuin jäähdytysknvien, on pysyttävä niin puhtin kuin mhdollist. Näin vrmistetn moottorin riittävä jäähdytys. Asinmukisen jäähdytyksen vrmistmiseksi suosittelemme, että jäähdytysjärjestelmän suljettu jäähdytysos täytetään siliktti sisältämättömän etyleeniglykolin orgnisen hppotekniikn pkksnesteen j deionisoidun veden seoksell. Tvllinen vesijohtovesi ti pehmeä vesi sisältää epätoivottuj minerlej, jotk voivt jättää runssti jätteitä järjestelmään. Se rjoitt jäähdytysjärjestelmän tehokkuutt. Sivu M fin MAALISKUU 2014

49 Os 4 - Tekniset tiedot Suljettuun jäähdytysjärjestelmään s lisätä vin vlmiiksi sekoitettu jäähdytysinett. Hyväksyttävissä jäähdytysnesteliuoksiss on lisä- j estoineit, jotk muodostvt suojvn klvon sisäisiin knviin j suojvt sisäistä jäähdytysjärjestelmää eroosiolt. Älä tyhjennä suljettu jäähdytysossto säilytystä vrten. Suljettu jäähdytysossto on pidettävä täytettynä hyväksyttävällä pkksneste-/jäähdytysnesteliuoksell ympäri vuoden, jott vältytään sisäisten pintojen ruostumiselt. Jos moottori ltistetn jäätymislämpötiloille, vrmist, että suljettu jäähdytysossto on täytetty sinmukisesti sekoitetull pkks-/ jäähdytysnesteliuoksell, jok suoj moottorin j jäähdytysosston niiden limmilt ltistuslämpötiloilt. HUOMAUTUS: Suosittelemme käytettäväksi sekoitussuhteeltn 50/50 jäähdytysnesteen (pkksnesteen) liuost j deionisoitu puhdst vettä. 50/50-liuos nt pkkssuojn 35 C:een ( 31 F) sti. Sekoitussuhteen vähentäminen rvoon 40/60 nt pkkssuojn 25 C:een ( 13 F) sti. Älä koskn vähennä sekoitussuhdett lle 40/60 edes lämpimissä ilmstoiss. Sekoitussuhteen lisääminen rvoon 60/40 nt pkkussuojn 50 C:een ( 58 F) sti. TÄRKEÄÄ: Näissä venemoottoreiss käytettävä pkks-/jäähdytysneste ei s sisältää silikttietyleeniglykoli. Muun tyyppisten, hyväksymättömien moottorin jäähdytysnesteiden käyttö voi iheutt lämmönvihtimien likntumist j moottorin ylikuumenemist. Älä sekoit erityyppisiä jäähdytysineit, ellet tiedä niiden olevn yhteensopivi. Ktso jäähdytteen vlmistjn ohjeit. Hyväksyttävät pkks-/jäähdytysnesteet on minittu seurvss tulukoss. Ktso lisätietoj kohdst Os 5 Huolto oiket vihtovälit. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Moottoriöljy Pitkäikäinen pkks-/ jäähdytysneste HUOMAUTUS Suljettu jäähdytysjärjestelmä K1 Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Jott moottorin suorituskyky olisi optimlinen veneilysovelluksiss, Mercury suosittelee voimkksti Quicksilver 5W-30 Full Synthetic TDI -moottoriöljyn käyttöä. Tämä öljy täyttää knsinväliset ACEA C3 -määrittelyt. Moottoriöljy 2.0L Järjestelmän tilvuus Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 5,2 l (5.5 US qt) 5W-30 Full Synthetic TDI -moottoriöljy 92-8M Moottorin tekniset tiedot Kuvus Moottorityyppi Imutyyppi Iskutilvuus Tekniset tiedot 4-sylinterinen dieselrivimoottori Turohdettu j jälkijäähdytetty 16-venttiilinen 2.0L (122 cid) Sytytysjärjestys Sylinterin läpimitt Iskunpituus Moottorin ohjekierrosluku (ktso Os 3 Toimintn vikuttvt seikt potkurin vlint lisätietoj). Kierrosluku tyhjäkäynnillä (moottori normliss käyttölämpötilss) Öljynpine tyhjäkäyntitilss Öljynpine kierrosluvull /min Termosttit (vesi) Termosttit (öljy) Jäähdytysnesteen lämpötil Sähköjärjestelmä Lturin teho Suositettv kun teho* 83 mm (3.27 in.) 92 mm (3.62 in.) /min 700 1/min 2,4 r (240 kp [35 psi]) 6,6 r (660 kp [95 psi]) 83 C (181 F) 95 C (203 F) C ( F) 12 voltti, miinusmdoitus 14 V, 110 A 750 cc, 950 mc ti 180 Ah *Akkujen vlmistjt sttvt testt kkuns j nt niille rvoj eri stndrdien mukisesti. MCA, CCA, Ah j vrkpsiteetti (RC) ovt Mercury Mrinen hyväksymät rvot. Vlmistjt, jotk käyttävät eri stndrdej, esim. vstv MCA:t, eivät täytä Mercury Mrinen kkuvtimuksi. 90-8M fin MAALISKUU 2014 Sivu 41

50 Os 4 - Tekniset tiedot Nesteiden ohjervot TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj. Moottori TÄRKEÄÄ: Nestetson mittrit on kliroitu ntmn trkkoj lukemi, kun moottori on vktsoss j sennettu vlmistjn ohjeiden mukisesti. Muunnokset sttvt vikutt nestetsolukemiin. Käytä in sopiv nestetson mittri määrittääksesi täsmällisesti, pljonko öljyä ti nestettä trvitn. Moottorit, joiss on suljetun jäähdytysjärjestelmän öljynjäähdytin 2.0L Järjestelmän tilvuus Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 5,2 l (5.5 US qt) 5W-30 Full Synthetic TDI -moottoriöljy 92-8M Suljettu jäähdytysjärjestelmä 7,7 l (8,1 US qt) Pitkäikäinen jäähdytys/pkksneste konsentroitu 92-8M Alph-perävetolitteen nesteiden ohjervot HUOMAUTUS: Öljytilvuus sisältää vihteiston öljysäiliön. Mlli Tilvuus Nestetyyppi Nesteosnumero Alph One 1892 ml (64 oz) Suuritehoinen vihteistovoiteluine K01 Brvo-perävetolitteen nesteiden ohjervot Perävetolitemlli Nestetäyttötilvuus sisältää perävetolitteen j vihteistoöljysäiliön Nestetyyppi Nesteosnumero Brvo One X Diesel Brvo One XR 2736 ml (92.5 oz) Brvo Two X Diesel Brvo Three X Diesel Brvo Three XR 3209 m (108.5 oz) 2972 ml (100.5 oz) Suuritehoinen vihteistovoiteluine K01 Brvo Three (kksi merivesipumppu) 2736 ml (92.5 oz) Hyväksytyt ohjustehostinnesteet Vkiosovellukset Kuvus Hydrulisen jokulmn säädön j ohjustehostimen neste Osnumero K01 ti Dexron III -utomttivihteistoneste (ATF) Hyväksytty ohjustehostinneste Kikki sovellukset Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 Hyväksytyt mlit Kuvus Osnumero Mrine Cloud White 8M Mercury Light Gry -pohjmli Mercury Phntom Blck Q1 Sivu M fin MAALISKUU 2014

51 Sisällysluettelo Os 5 - Huolto Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Yleistrkstus Moottorin knsi Irrotus Puhdistus Trkstus Asennus Huoltoiktulut Alph j Brvo mllit Rutiinihuolto Alph j Brvo mllit Määräikishuolto Alph j Brvo mllit Moottoriöljy Tekniset tiedot Öljytso liik täyttö Trkstus Täyttö...47 Öljyn j suodttimen vihto Alph sisäperämoottorin vihteistoöljy Sisäperämoottorin vihteistoöljy Trkstus Täyttö...50 Vihto Brvo sisäperämoottorin vihteistoöljy Sisäperämoottorin vihteistoöljy Trkstus Täyttö...53 Vihto Power Trim neste Trkstus Täyttö...57 Vihto Ohjustehostimen neste Trkstus Täyttö...58 Vihto Moottorin jäähdytysneste Suljetun jäähdytysjärjestelmän trkistus j täyttö Suljetun jäähdytysjärjestelmän tyhjennys Ilmnsuodtin Irrotus Trkstus Asennus Veden erottv polttoineensuodtin Tyhjennys Vihto Täyttö...65 Polttoinejärjestelmä Esitäyttö Täyttö (ilmus) Polttoinesäiliön puhdistus j huuhtelu Merivesijärjestelmä Merivesijärjestelmän tyhjennys Merivesisiivilän puhdistus Perävetolitteen vedenoton trkstus Merivedenoton trkistminen Merivesijärjestelmän huuhtelu Alph sisäperämoottorit Merivesijärjestelmän huuhtelu Brvo sisäperämoottorit Moottorin merivesipumpun trkstus Alph perävetolitteen merivesipumpun trkstus Korroosiosuoj Yleistietoj Moottorin korroosiosuojost Irrotus Puhdistus j trkstus Asennus Perävetolitteen korroosiosuojost Mdoituspiiri Alph j Brvo sisäperämoottorit MerCthode Moottorin mlus Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli Peräpeiliyksikkö Vetolevy Vetokselin jtkeell vrustetut mllit Kireyksien ylläpito Alph kippirenkn kiinnikepultti Brvo kippirenkn U pultin mutterit Moottorin kiinnikkeet Potkurit Alph potkurin irrotus Alph potkurin sennus Brvo perävetolitteen potkurin irrotus Brvo One mllit Brvo Two mllit Brvo Three mllit Brvo perävetolitteen potkurin sennus Brvo One mllit Brvo Three Vetohihnt Ohjustehostimen pumpun hihnn trkstus Apulitehihnn trkstus Akku Akkuj koskevt vrotoimet monimoottorisovelluksille M fin MAALISKUU 2014 Sivu 43

52 Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Käyttäjän velvollisuuten on suoritt kikki turvllisuustrkstukset, vrmist, että noudtetn kikki voitelu- j huoltoohjeit turvllist käyttöä silmällä pitäen, j viedä yksikkö Mercury Dieselin vltuutettuun korjusliikkeeseen määräikistrkstust vrten. Normli kunnosspitohuolto j vrost ovt omistjn ti käyttäjän vstuull eikä niitä siten ktsot vlmistus- ti mterilivioiksi tkuuehtojen puitteiss. Yksilöllinen jotp j käyttö vikuttvt kunnosspitohuollon trpeeseen. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset limmilln. Kysy Mercury Dieselin vltuutetust korjusliikkeestä lisätietoj huollon puvälineistä. Jälleenmyyjän velvollisuudet Jälleenmyyjän velvollisuuksiin kuuluvt luovutust edeltävä trkstus j vlmistelu: Vrmist ennen toimitust, että Mercuryn moottori on sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Selittää j esitellä moottorin j veneen käyttö. Ant sikklle kopio luovutust edeltävästä trkstuslistst. Täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Kikkien moottorien on oltv rekisteröityjä tkuut vrten. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso huoltoiktulust täydellinen luettelo kikist suoritettvist määräikishuolloist. Omistj ti käyttäjä voi itse suoritt joitkin näistä, mutt Mercury Dieselin vltuutetun korjusliikkeen on suoritettv muut huollot. Ennen sellisten huolto- ti korjusmenettelyjen yrittämistä, joit ei käsitellä tässä ohjekirjss, suosittelemme, että ostt sinmukisen Mercury- ti Mercury MerCruiser -huolto-ohjekirjn j luet sen huolellisesti. HUOMAUTUS: Huoltokohteet on merkitty eri värein tunnistuksen helpottmiseksi. Tunnistmist utt moottorin päällä olev trr. Sininen - jäähdytysneste Keltinen moottoriöljy Ornssi vihteistoneste Must vihteistoöljy Tee-se-itse-huoltoehdotuksi Mercuryn moottorit ovt erittäin teknisiä, monimutkisi koneit. Vin sinmukisi työkluj käyttävä, pätevä henkilökunt s yrittää suurkorjust. Turvllisuutesi on meille tärkeää. Lue in huomutukset, vroitukset j tärkeät ilmoitukset j vrmist, että ymmärrät ne. Älä yritä korjuksi, ellet ole snut niihin trvittv koulutust. Tutustu sinmukiseen tuotteen huolto-ohjekirjn. Älä yritä tehdä korjuksi, ellei sinull ole niihin pätevyyttä. Tiettyihin korjuksiin trvitn erityistyökluj j -litteit. Ellei oikeit erityistyökluj j -litteit käytetä, seuruksen stt oll vkv tuotevurio. Ann moottorisi in Mercury Dieselin vltuutetun korjusliikkeen huollettvksi j suorit säännölliset huoltotrkstukset turvllisen j vivttomn veneilyn tkmiseksi. Yleistrkstus Trkst moottori usein j säännöllisesti, mikä utt ylläpitämään sen huippusuorituskyvyn. Korj mhdolliset ongelmt ennen niiden ilmenemistä. Koko moottori on trkstettv huolellisesti, mukn lukien kikki moottorin ost, joihin pääsee käsiksi. 1. Trkist, onko löysiä, vioittuneit ti puuttuvi osi, letkuj j kiristimiä. Kiristä ti vihd trvittess. 2. Trkist, etteivät sähköliitännät ti johdot ole vurioituneet ti syöpyneet. 3. Irrot j trkst potkuri. Jos siinä on phoj koloj, vääntymiä ti murtumi, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Sivu M fin MAALISKUU 2014

53 Os 5 - Huolto 4. Korj moottorin ulkopinnn kolhut j syöpymisvuriot. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. HUOMAUTUS: Moottorin knness on huoltoluukku, jonk kutt päästään käsiksi moottorin sulketuluun, öljyntäyttökorkkiin j mitttikkuun trvitsemtt poist koko kntt. Moottorin knsi Irrotus 1. Irrot moottorin sulketulun knsi. 2. Nost moottorin suojus suorn ylös j irrot se kuulpulttikiinnikkeistä Asenn sulketulun knsi menetyksen estämiseksi. Puhdistus 1. Puhdist moottorin knsi lämpimällä sippuvedellä. 2. Ann knnen kuivu. Trkstus 1. Trkst, onko moottoriss hlkemi ti kulumi. 2. Trkst, onko kumiholkki kulunut. 3. Trkst holkeiss olevt kiinnitysost. 4. Vihd vurioituneet ost. Asennus 1. Irrot sulketulun knsi. 2. Aset moottorin knsi kuulpulttikiinnikkeiden päälle. 3. Pin moottorin knsi ls jokisen kiinnikkeen päältä, jott se kiinnittyy tkisin piklleen. 4. Aset sulketulun knsi tkisin. Huoltoiktulut Alph- j Brvo-mllit Rutiinihuolto Alph- j Brvo-mllit TÄRKEÄÄ: Omistj ti käyttäjä voi itse suoritt joitkin seurvist töistä, mutt Mercury Dieselin vltuutetun korjusliikkeen on suoritettv muut huollot. Suosittelemme ennen tässä ohjekirjss käsittelemättömien huolto- ti korjusmenettelyjen yrittämistä, että ostt sinmukisen Mercury Diesel- ti Mercury MerCruiser Alph -perävetolitteen huolto-ohjekirjn j luet sen huolellisesti. HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Huoltoväli Jokisen päivän luksi Jokisen päivän päätteeksi Suoritettv huolto Trkist moottoriöljyn tso (tämän tehtävän vihtoväliä voidn pidentää tuotteen käyttökokemuksen perusteell.) Trkist moottorin jäähdytteen tso. Trkist ohjustehostimen nestemäärä. Trkist perävetolitteen vihteistoöljytso vihteistoöljymonitorist. Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen. Tyhjennä ensiöpolttoineensuodttimeen mhdollisesti kertynyt vesi jokisen käytön jälkeen (tyhjennä vesi molemmist polttoineensuodttimist, jos moottori käytetään pkksell). 90-8M fin MAALISKUU 2014 Sivu 45

54 Os 5 - Huolto Huoltoväli Viikottin Jok toinen kuukusi Tyhjennä kikki vesi polttoineensuodttimist. Trkist trimmipumpun nestetso. Suoritettv huolto Trkist, ettei meriveden imuukoiss ole roski ti vesiksvillisuutt. Trkist merivesisuodtin j puhdist se. Trkist sisäperämoottorin nodit j vihd ne, jos ne ovt syöpyneet 50 %. Trkist kkuliitokset j kkunestetso. Voitele potkurin kseli j kiristä mutteri ilmoitettuun tiukkuuteen (jos jetn vin mkess vedessä, tämä huolto voidn pidentää neljän kuukuden välein suoritettvksi). Käsittele moottorin pinnt korroosiosuoj-ineell, jos jt suol- ti murtovedessä ti sstuneess vedessä. Trkst ilmnsuodtin (jok toinen kuukusi ti jok 50. tunti sen mukn, kumpi tulee ensin). Trkist moottorin nodit j vihd ne, jos ne ovt syöpyneet 50 %. Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit (jok toinen kuukusi ti jok 50. tunti, kumpi tulee ensin). Jos jetn suolisess vedessä, väli lyhennetään 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin. Määräikishuolto Alph- j Brvo-mllit Huoltoväli Suoritettv huolto Vuosittin Suorit moottorin korjusmlus j suihkut se korroosiosuoj-ineell. 100 tunnin välein ti vuosittin (mikä thns tulee ensin) 200 tunnin välein ti vuosittin (mikä thns tulee ensin) Vihd sisäperämoottorin vihteistoöljy. Kiristä kippirenkn U-pultin lukkomutterit. Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist j voitele perävetolitteen ristinivelten rihlt. Trkist plkeet, pkoputki j kiristimet. Voitele tukilkeri j moottorin yhdistin (voitele moottorin yhdistin 50 tunnin välein, jos jetn pitkiä ikoj tyhjäkäynnillä). Trkist, ettei mdoituspiirissä ole löysiä ti vioittuneit liitäntöjä. Jos vrusteen on MerCthode, test yksikön lähtörvot. Trkist moottorin linjus. Kiristä moottorin kiinnikkeet. Trkist, onko sähköjärjestelmässä löysiä, vioittuneit ti syöpyneitä liittimiä. Vetokselin jtkeell vrustetut mllit: voitele vetokselin ristinivelet, peräpeilipään (tkpylkän) lkerit j moottorin pään (lähtö) lkerit. Trkist, ettei jäähdytysjärjestelmässä j pkoputkistoss ole vikoj ti vuotoj. Trkist kummnkin järjestelmän letkunkiristimien kireys. Vihd moottoriöljy j suodtin. Vihd polttoineensuodttimet. Vihd ilmnsuodtin. Trkst moottorin lisävrustevetohihnojen kunto j kireys. Pur j trkst moottorin merivesipumppu j vihd kuluneet rkenneost. Trkist merivesipumpun vetohihn. Puhdist suljetun jäähdytysjärjestelmän merivesiossto. Puhdist, trkst j test pinekorkki. Trkist nodit j vihd ne, jos ne ovt syöpyneet vähintään 50 %. Trkist suljetun järjestelmän jäähdytysnesteen tso j suojustso. Puhdist merivesisiivilä. Trkist vit johistorist. Trkist moottorin jkopään hihn. 2 vuoden välein Vihd moottorin jäähdytysneste. 300 tunnin ti 3 vuoden välein Pur j trkst Alph-vetolitteen merivesipumppu. Vihd kuluneet ost. 700 tunnin ti 3 vuoden välein Vihd ohjustehostimen pumpun käyttöhihn tunnin ti 5 vuoden välein Moottoriöljy Tekniset tiedot Vihd moottorin jkopään hihn. Puhdist polttoinesäiliö. Puhdist jälkijäähdyttimen kenno. Jott moottorin suorituskyky olisi optimlinen veneilysovelluksiss, Mercury suosittelee voimkksti Quicksilver 5W-30 Full Synthetic TDI -moottoriöljyn käyttöä. Tämä öljy täyttää knsinväliset ACEA C3 -määrittelyt. Moottoriöljy 2.0L Järjestelmän tilvuus Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 5,2 l (5.5 US qt) 5W-30 Full Synthetic TDI -moottoriöljy 92-8M Sivu M fin MAALISKUU 2014

55 Os 5 - Huolto Öljytso liik täyttö HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Liik täytetty moottorin kmpikmmio ti moottorilohko voi iheutt öljynpineen vihtelun ti lskun. Liin täysi til iheutt moottorin kmpikmmion roiskuttmn j sekoittmn öljyä, jolloin siihen voi joutu ilm. Ilmstunut öljy voi iheutt moottorin suorituskyvyn heikkenemisen j kmpikmmion tkpineen lisääntymisen. Huomttvn ylitäytetty til stt joht suurten öljymäärien imeytymiseen ottoukkoon. Moottorin öljytso on trkstettv huolellisesti. Öljytso on pidettävä mitttikun l- j ylämerkkien välissä. Jott et s virhelukemi, toimi seurvsti, ennen kuin trkistt öljytson. Jos vene on vedessä, vrmist, että se on piklln. Jos vene on perävunuss, lske ti nost keul, kunnes vene settuu smn sentoon kuin vedessä piklln ollessn. Ann öljyn vlu viiden minuutin jn öljypohjn, jos moottori on juuri ollut käytössä ti jos öljyä on juuri lisätty. Trkstus TÄRKEÄÄ: Moottorin kmpikmmion öljy on trkistettv huoltoiktuluiss ilmoitetuin välein. On täysin normli, että moottori käyttää hiukn öljyä moottori voideltess j jäähdytettäessä. Käytetyn öljyn määrä riippuu pitkälti moottorin nopeudest: täysksull kulutus on suurint j se vähenee huomttvsti moottorin vuhdin hiljentyessä. HUOMAUTUS Moottorin käydessä kmpikselin ti kiertokngen ost voivt osu mitttikkuun j ktkist sen, mistä voi seurt moottorin sisäosien vurioituminen. Pysäytä moottori kokonn, ennen kuin poistt ti pnet mitttikun sisään. 1. Jos trkstt moottorin öljytso käytön ikn, smmut moottori j odot 5 minuutti, että öljy ehtii vlu öljypohjn. 2. Poist mitttikku. Pyyhi tikku puhtksi j senn se mitttikun putkeen. c 2,0 litrn moottorin öljynvihto - Moottorin knsi sennusluukku poistettun - Moottoriöljyn täyttökorkki c - Moottoriöljyn mitttikku Poist mitttikku j trkist öljyn tso. Öljytson pitää oll mitttikun merkkien välissä. Lisää trvittess öljyä. Ktso tämän oppn koht Täyttö. Moottoriöljyn tson merkit - Mitttikku - Pienin käyttötso c - Full-merkki j suurin käyttötso c 4. Asenn moottoriöljyn mitttikku. Täyttö TÄRKEÄÄ: Älä pne moottoriin liik öljyä M fin MAALISKUU 2014 Sivu 47

56 Os 5 - Huolto 1. Irrot öljyn täyttöukon korkki. c 2,0 litrn moottorin öljynvihto - Moottorin knsi sennusluukku poistettun - Moottoriöljyn täyttökorkki c - Moottoriöljyn mitttikku 2. Lisää määritettyä öljyä, kunnes öljytso svutt mitttikun mksimimerkin mutt ei ylitä sitä. Moottoriöljy 2.0L Järjestelmän tilvuus Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 5,2 l (5,5 US qt) 5W-30 Full Synthetic TDI -moottoriöljy 92-8M TÄRKEÄÄ: Kun täytät moottori öljyllä, käytä in mitttikku öljytson vhvistmiseen. 3. Asenn öljyntäyttöukon korkki. Öljyn j suodttimen vihto Ktso lisätietoj Huoltoiktulust vihtovälit. Vihd moottoriöljy, ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettv moottoriöljyä. Moottoriöljy 2.0L Järjestelmän tilvuus Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 5,2 l (5.5 US qt) 5W-30 Full Synthetic TDI -moottoriöljy 92-8M Käynnistä moottori j nn sen lämmetä normliin käyttölämpötiln. 2. Pysäytä moottori j nn öljyn vlu öljypohjn noin viisi minuutti. 3. Aset sopiv sti suodttimen kotelon lle mhdollisi vuotoj vrten. Käytä sopiv hylsyä öljynsuodttimen knnen löysäämiseen. 4. Poist öljynsuodttimen kotelon tyhjennystulpp j nn öljyn vlu sopivn stin. 5. Poist öljynsuodttimen knsi j öljynsuodtin. 6. Hävitä öljynsuodtin j O-rengs c d - Tyhjennystulpp - Öljynsuodttimen knsi c - O-rengs d - Öljynsuodtin Sivele tiivistettä öljynsuodtinkotelon tyhjennystulpn kierteisiin j senn se piklleen. Putkilon viitenro Kuvus Käyttökoht Osnumero 9 Loctite 567 PST -putkitiiviste Tyhjennystulpn kierteet Kiristä öljynsuodttimen kotelon tyhjennystulpp ilmoitettuun tiukkuuteen. Sivu M fin MAALISKUU 2014

57 Os 5 - Huolto Moottorin jäähdytysöljyn jäähdytin Kuvus Nm l-in. l-ft Tyhjennystulpp Asenn uusi O-rengs öljynsuodttimen knteen j voitele moottoriöljyllä. 10. Työnnä suodtinelementti knteen niin, että se lukittuu piklleen. Kuuntele nkshdust. 11. Asenn öljynsuodttimen kotelon knsi öljynsuodttimen koteloon j kiristä ilmoitettuun tiukkuuteen. TÄRKEÄÄ: Knnen liik kiristäminen voi iheutt öljyvuodon. Moottorin jäähdytysöljyn jäähdytin Kuvus Nm l-in. l-ft Moottorin öljynsuodtinkotelon knsi Poist mitttikku. - Öljyn täyttökorkki - Mitttikku 13. Piknn kmpikmmion öljyntyhjennysletku j poist korkki Asenn kmpikmmion öljypumppu (tilttv erikseen) kmpikmmion öljyntyhjennysletkuun. Kmpikmmion öljypumppu Q 1 Autt poistmn moottoriöljyn tyhjentämättä kmpikmmiot Pumpp öljy kmpikmmiost sopivn stin. 16. Irrot kmpikmmion öljypumppu j senn korkki kmpikmmion öljyntyhjennysletkuun j kiristä hyvin. 17. Asenn mitttikku. 18. Irrot öljyntäyttöukon tulpp j täytä moottori öljyllä. Ktso tämän oppn koht Täyttö. TÄRKEÄÄ: Kun täytät moottori öljyllä, tote in mitttikull, kuink pljon öljyä trvitn. 90-8M fin MAALISKUU 2014 Sivu 49

58 Os 5 - Huolto 19. Aset öljyntäyttökorkki tkisin j kiristä se. 20. Käynnistä moottori j trkist, onko vuotoj. 21. Hävitä jäteöljy, suodtin j O-rengs pikllisten määräysten mukisesti. Alph-sisäperämoottorin vihteistoöljy Sisäperämoottorin vihteistoöljy HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus HUOMAUTUS: Vihteistoöljytso vihtelee käytön ikn. Vihteistoöljyn tso tulee trkist, kun moottori on kylmä, ennen käynnistystä. 1. Trkist sisäperämoottorin vihteistoöljytso vihteistoöljysäiliöstä. Pidä öljyn määrä suositetull käyttölueell. Ktso koht Täyttö Vihteistoöljyn tso näytetään sinmukisell käyttölueell. - "ADD"-merkki - "OPERATING RANGE" -viiv TÄRKEÄÄ: Jos vihteistoöljysäiliön pohjll näkyy vettä ti sitä ilmestyy öljyn tyhjennystulppn ti jos vihteistoöljy näyttää väärän väriseltä, ot välittömästi yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Kumpikin oire stt merkitä sisäperämoottorin vesivuoto. Täyttö TÄRKEÄÄ: Jos trvitn yli 59 ml (2 oz) suuritehoist vihteistoöljyä öljysäiliön täyttämiseen, jokin tiiviste voi vuot. Puutteellinen voitelu voi vurioitt sisäperämoottori. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 1. Jos vihteistoöljyn tso ADD-merkin ll ti lähellä sitä, on lisättävä määritettyä vihteistoöljyä. 2. Irrot vihteistoöljysäiliön knsi. Sivu M fin MAALISKUU 2014

59 Os 5 - Huolto 3. Täytä säiliö määritetyllä nesteellä siten, että öljyn tso on käyttölueell. Älä täytä liik. c Vihteistoöljysäiliö - Vihteistoöljytso "ADD"-merkissä. - Vihteistoöljytso "OPERATING RANGE" -merkissä. c - Vihteistoöljysäiliön korkki Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Vihteistoöljysäiliö Q01 4. Vrmist, että vihteistoöljysäiliön korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. - Vihteistoöljysäiliön korkki HUOMAUTUS: Koko sisäperämoottorin täyttöohjeet nnetn kohdss Vihto. Vihto Irrot vihteistoöljysäiliö kiinnikkeestä. - Kiinnike - Vihteistoöljysäiliö Tyhjennä sisältö sopivn stin. 3. Asenn säiliö kiinnikkeeseen. 4. Trimm perävetolite kokonn ulos, irrot öljyn täyttö- j tyhjennysruuvi j tiivisteluslevy j vlut öljy pois. - Vihteistoöljyn täyttö- j tyhjennysruuvi - Tiivisteluslevy M fin MAALISKUU 2014 Sivu 51

60 Os 5 - Huolto 5. Irrot vihteistoöljytiln ilmruuvi j tiivisteluslevy. Ann vihteistoöljyn tyhjentyä kokonn. - Vihteistoöljytiln ilmruuvi - Tiivisteluslevy 7161 TÄRKEÄÄ: Jos öljyn täyttö- j tyhjennysukost tulee vettä ti jos öljy näyttää mitomiselt, perävetolite vuot j se tulee trkistutt välittömästi Mercury Dieselin vltuutetuss korjusliikkeessä. 6. Lske sisäperämoottori siten, että potkurin kseli on vksuorss. Täytä perävetolite vihteistoöljyn täyttö- j tyhjennysukon kutt määritetyllä vihteistoöljyllä kunnes ilm sisältämätöntä voiteluinett virt öljytiln ilmukost. Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Sisäperämoottori Q01 TÄRKEÄÄ: Käytä sisäperämoottoriss inostn suuritehoist Mercury/Quicksilver High Performnce Ger Lue - voiteluinett. 7. Asenn vihteistoöljytiln ilmruuvi j tiivisteluslevy. 8. Jtk vihteiston voiteluineen pumppust vetolitteeseen vihteistoöljyn täyttö- j tyhjennysletkun kutt, kunnes voiteluinett ilmestyy vihteiston öljysäiliöön. 9. Täytä vihteistoöljysäiliö niin, että vihteistoöljytso on käyttölueell. Älä täytä liik. Vrmist, että korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik Vihteistoöljysäiliö - OPERATING RANGE -viiv HUOMAUTUS: Vihteistoöljytilvuus sisältää vihteiston öljysäiliön. Mlli Tilvuus Nestetyyppi Alph One 1892 ml (64 oz) Suuritehoinen vihteistovoiteluine 10. Irrot pumppu täyttö- j tyhjennysukost. Asenn nopesti tiivisteluslevy sekä täyttö- j tyhjennysruuvi. Kiristä vihteistoöljyn täyttö- j tyhjennysruuvi ilmoitettuun tiukkuuteen. Sivu M fin MAALISKUU 2014

61 Os 5 - Huolto Kuvus Nm l-in. l ft Vihteistoöljyn täyttö- j tyhjennysruuvi Trkist vihteistoöljytso ensimmäisen käytön jälkeen. TÄRKEÄÄ: Vihteistoöljyn tso vihteistoöljysäiliössä koho j lskee perävetolitteen käytön ikn. Trkist in vihteistoöljyn tso, kun perävetolite on jäähtynyt j moottori on smmutettu. Brvo-sisäperämoottorin vihteistoöljy Sisäperämoottorin vihteistoöljy HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus HUOMAUTUS: Vihteistoöljytso vihtelee käytön ikn. Vihteistoöljyn tso tulee trkist, kun moottori on kylmä, ennen käynnistystä. Trkist sisäperämoottorin vihteistoöljytso vihteistoöljysäiliöstä. Pidä öljyn määrä suositetull käyttölueell. Ktso koht Täyttö. Vihteistoöljyn tso näytetään sinmukisell käyttölueell. - "ADD"-merkki - "OPERATING RANGE" -merkki TÄRKEÄÄ: Jos vihteistoöljysäiliön pohjll näkyy vettä ti sitä ilmestyy öljyn tyhjennystulppn ti jos vihteistoöljy näyttää väärän väriseltä, ot välittömästi yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Kumpikin oire stt merkitä sisäperämoottorin vesivuoto. Täyttö TÄRKEÄÄ: Jos trvitn yli 59 ml (2 oz) suuritehoist vihteistoöljyä öljysäiliön täyttämiseen, jokin tiiviste voi vuot. Puutteellinen voitelu voi vurioitt sisäperämoottori. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 1. Irrot vihteistoöljysäiliön knsi. 2. Täytä säiliö määritetyllä nesteellä siten, että öljyn tso on käyttölueell. Älä täytä liik. c Vihteistoöljysäiliö - Vihteistoöljytso "ADD"-merkissä. - Vihteistoöljytso "OPERATING RANGE" -merkissä. c - Vihteistoöljysäiliön korkki Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Vihteistoöljysäiliö Q M fin MAALISKUU 2014 Sivu 53

62 Os 5 - Huolto 3. Vrmist, että vihteistoöljysäiliön korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. - Vihteistoöljysäiliön korkki HUOMAUTUS: Koko sisäperämoottorin täyttöohjeet nnetn kohdss Vihto. Vihto Irrot vihteistoöljysäiliö kiinnikkeestä. - Vihteistoöljysäiliön kiinnike - Vihteistoöljysäiliö j korkki c - Pidikehihn c Tyhjennä vihteistoöljysäiliön sisältö sopivn stin. 3. Asenn säiliö kiinnikkeeseen. 4. Irrot potkuri. Lisätietoj on kohdss Potkurit. 5. Brvo One -mllit:. Lske sisäperämoottori ivn ls.. Irrot vihteistoöljyn täyttö-/tyhjennystulpp j tiivisteluslevy. c. Tyhjennä vihteistoöljy sopivn stin. - Täyttö- j tyhjennystulpp - Tiivisteluslevy mc Brvo Two- j Brvo Three -mllit:. Kohot sisäperämoottori ivn ylös.. Irrot vihteistoöljyn täyttö- j tyhjennystulpp j tiivisteluslevy. Sivu M fin MAALISKUU 2014

63 Os 5 - Huolto c. Tyhjennä vihteistoöljy sopivn stin Brvo Two - Täyttö- j tyhjennystulpp - Tiivisteluslevy Brvo Three 7. Irrot öljytiln tuuletustulpp j tiivisteluslevy. Ann vihteistoöljyn tyhjentyä kokonn. - Tuuletustulpp - Tiivisteluslevy TÄRKEÄÄ: Jos öljyn täyttö-/tyhjennysukost tulee vettä ti jos öljy näyttää mitomiselt, perävetolite vuot, j se tulee trkistutt välittömästi Mercury Dieselin vltuutetuss korjusliikkeessä. 8. Lske sisäperämoottori siten, että potkurin kseli on vksuorss. 9. Täytä perävetolite öljyn täyttö-/tyhjennys tulpn ukko käyttämällä määritetyllä vihteistoöljyllä, kunnes ilm sisältämätöntä voiteluinett virt öljytiln tuuletustulpp-ukost Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Perävetoliteyksikkö Q01 TÄRKEÄÄ: Käytä perävetolitteess inostn suuritehoist Mercury/Quicksilver High Performnce Ger Lue - voiteluinett. 10. Asenn öljytiln tuuletustulpp j tiivisteluslevy. 11. Jtk vihteiston voiteluöljyn pumppust vetolitteeseen öljyn täyttö-/tyhjennystulpp-ukon kutt kunnes voiteluöljyä ilmestyy vihteiston öljysäiliöön. 12. Täytä vihteistoöljysäiliö niin, että vihteistoöljytso on käyttölueell. Älä täytä liik. c Vihteistoöljysäiliö - Vihteistoöljytso "ADD"-merkissä. - Vihteistoöljytso "OPERATING RANGE" -merkissä. c - Vihteistoöljysäiliön korkki M fin MAALISKUU 2014 Sivu 55

64 Os 5 - Huolto Perävetolitemlli Nestetäyttötilvuus sisältää perävetolitteen j vihteistoöljysäiliön Nestetyyppi Nesteosnumero Brvo One X Diesel Brvo One XR ml (92.5 oz) Brvo Two X Diesel Brvo Three X Diesel Brvo Three XR Brvo Three (kksi merivesipumppu) 3209 ml (108.5 oz) 2972 ml (100.5 oz) 2736 ml (92.5 oz) Suuritehoinen vihteistovoiteluine 13. Vrmist, että vihteistoöljysäiliön korkin sisällä on kumitiiviste j senn. Älä kiristä liik. 14. Irrot pumppu perävetolitteen täyttö-/tyhjennystulpp-ukost. 15. Asenn nopesti tiivisteluslevy j täyttö-/tyhjennystulpp. Kiristä seurvien määritysten mukn K01 mc Kikki Brvo-mllit kuvss - Täyttö- j tyhjennystulpp - Tiivisteluslevy Kuvus Nm l-in. l ft Täyttö- j tyhjennystulpp Asenn perävetolitteen potkuri. Lisätietoj on kohdss Potkurit. 17. Trkist vihteistoöljysäiliön vihteistoöljyn tso ensimmäisen käytön jälkeen. Lisätietoj on kohdss Trkstus. TÄRKEÄÄ: Vihteistoöljyn tso vihteistoöljysäiliössä koho j lskee perävetolitteen käytön ikn. Trkist in vihteistoöljyn tso, kun perävetolite on jäähtynyt j moottori on smmutettu. Power Trim -neste Trkstus TÄRKEÄÄ: Trkist nestetso vin, kun perävetolite on ivn lhll/sisässä. 1. Aset perävetolite ivn ls/sisään. Sivu M fin MAALISKUU 2014

65 Os 5 - Huolto 2. Trkist nesteen tso. Säiliön pinnn täytyy oll MIN- j MAX-viivojen välillä Säiliö - MIN- j MAX-viivt 3. Täytä trpeen mukn määritetyllä nesteellä. Ktso Täyttö. Täyttö Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste 1. Jos nestetso jää lle MIN-viivn, määritettyä nestettä on lisättävä. 2. Irrot täyttöukon korkki säiliöstä. HUOMAUTUS: Täyttöukon korkiss on ilmreikä. Hydrulisen jokulmn säätöpumppu Q1 Hydrulisen jokulmn säätöpumpun säiliö näyttää, että nestetso jää lle MIN-viivn. - Täyttökorkkisrj - Täyttökorkki sennettu 3. Lisää määritettyä nestettä, jott pint nousee säiliössä olevien MIN- j MAX-viivojen välille Säiliö - MIN- j MAX-viivt 90-8M fin MAALISKUU 2014 Sivu 57

66 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero Asenn täyttökorkki. Vihto Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöpumppu Q1 Power Trim -nestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Ohjustehostimen neste TÄRKEÄÄ: Käytä ohjustehostinjärjestelmässä vin Quicksilverin hydrulisen jokulmn säätö- j ohjusnestettä ti Dexron III -utomttivihteistoöljyä (ATF). TÄRKEÄÄ: Pumppu vurioituu, jos sen nnetn käydä kuivn. Trkist ohjusjärjestelmän nestetsot in ennen veneen käyttöä. Trkstus 1. Keskitä sisäperämoottori j smmut moottori. 2. Poist täyttökorkki j mitttikku nestesäiliöstä j trkist nestemäärä.. Moottorin olless kylmä nestetson tulee oll "full cold" -merkin j mitttikun pään välillä.. Moottorin olless normliss toimintlämpötilss nestetson tulee oll "full hot"- j "full cold" -merkkien välillä. c Tyypillinen - Täyttöukon korkki j mitttikku - Full hot -merkki c - Full cold -merkki d - Nestesäiliö d TÄRKEÄÄ: Jos nestesäiliön neste ei ole näkyvissä, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Täyttö Irrot täyttöukon korkki j mitttikku j trkist tso. 2. Lisää määriteltyä nestettä, jott nestepint nousee oikelle tsolle. Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste 3. Asenn täyttöukon korkki j mitttikku. Vihto Ohjustehostinjärjestelmän pumppu Q1 Ohjustehostimen nestettä ei trvitse viht, ellei se liknnu. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Moottorin jäähdytysneste! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. Suljetun jäähdytysjärjestelmän trkistus j täyttö 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä. Sivu M fin MAALISKUU 2014

67 3. Pisuntsäiliössä olevn jäähdytysnesteen tson tulee oll enintään 25 mm (1 in.) täyttökuln yläreunst. Os 5 - Huolto 2,0 l (moottorin knsi poistettu) - Pinekorkki - Jäähdytysnesteen pisuntsäiliö c - Jäähdytysnesteen täyttökul c TÄRKEÄÄ: Käytä vin määritettyä jäähdytysnestettä. Jäähdytysneste on sekoitettv veteen kohdss 4 Pkks-/ jäähdytysneste ilmoitetuss suhteess. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste 4. Jos jäähdytysnesteen tso on lhinen:. Trkist, onko jäähdytysnesteen pisuntjärjestelmässä vuotoj.. Trkst, ettei pinekorkin tiivisteissä ole vurioit, j vihd trvittess. Suljettu jäähdytysjärjestelmä K1 - Tiiviste c. Pinett jäähdytysjärjestelmässä ylläpitävä pinekorkki ei ehkä toimi kunnoll. Testut korkki Mercury Dieselin vltuutetuss korjusliikkeessä. 5. Lisää hitsti jäähdytysnestettä 25 mm (1 in.) päähän pisuntsäiliön täyttökuln yläreunst. 6. Jos vene ei ole vedessä, sekä moottoriin että perävetolitteeseen on johdettv jäähdytysvettä. Ktso tämän oppn koht Merivesijärjestelmän huuhtelu. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 7. Älä senn pinekorkki. Käynnistä moottori j käytä sitä nopell tyhjäkäynnillä kierrosnopeudell /min. Lisää trvittess jäähdytysnestettä, jott jäähdytysneste pysyy edellä määritellyllä tsoll. 8. Asenn pinekorkki sen jälkeen, kun moottori on svuttnut normlin käyttölämpötiln (termosttin olless täysin uki) j jäähdytysnestetso pysyy smn. TÄRKEÄÄ: Kun sennt pinekorkki, muist kiristää se tiuksti jäähdytysnesteen hukn välttämiseksi. 9. Test moottorin käynti. Seur lämpötilmittri j trkist moottori jäähdytysnestevuotojen vrlt. Jos lämpötilmittri näyttää, että lämpötil on liin korke, ti jäähdytysnestettä vuot, smmut moottori välittömästi j selvitä vin syy. 10. Ann moottorin jäähtyä ensimmäisen käyttökerrn jälkeen. 11. Poist pinekorkki j lisää jäähdytysnestettä määritetylle tsolle. 12. Asenn j kiristä kunnoll pinekorkki. 90-8M fin MAALISKUU 2014 Sivu 59

68 Os 5 - Huolto Suljetun jäähdytysjärjestelmän tyhjennys TÄRKEÄÄ: Tämän huollon monimutkisuuden tähden Mercury Diesel suositt voimkksti, että huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. HUOMAUTUS: Merivesiosn tyhjennyksestä lisätietoj st tämän osn kohdst Merivesijärjestelmän tyhjennys. TÄRKEÄÄ: Huom seurvt seikt: Vrmist, että moottori on mhdollisimmn vksuorss, jott jäähdytysjärjestelmä tyhjenee täydellisesti. Suljetuss jäähdytysosstoss on oltv määritettyä jäähdytysinett ympäri vuoden. Jos moottori ltistetn jäätymislämpötiloille, vrmist, että suljettu jäähdytysossto on täytetty siliktti sisältämättömän etyleeniglykolin orgnisen hppotekniikn pkksneste- j vesiliuoksell, jok on sekoitettu suojmn moottori limmlt lämpötillt, jolle se ltistuu. Älä käytä propyleeniglykolipkksnestettä moottorin suljetuss jäähdytysosstoss.! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä j jäähdytysnestesäiliöstä. 3. Irrot polttoineensuodtin, jott pääset käsiksi moottorin jäähdytysnesteen tyhjennystulppn. Ktso tämän oppn koht Veden erottv polttoineensuodtin. 4. Jos moottoriin on lisätty vlinninen polttoineen jäähdytin, siirrä polttoineletkuj siten, etteivät ne estä pääsyä moottorin jäähdytysnesteen tyhjennystulppn. d e c f Moottorin vsen puoli - Ksukpelin pidike - 14-npinen sähköliitin c - Veden erottv polttoineensuodtin d - Polttoineenjäähdytin, jonk polttoineletkuj on siirretty pääsyn vrmistmiseksi (jos vrusteen) e - Moottorin jäähdytysnesteen tyhjennystulpn likimääräinen pikk f - Moottorin ohjusmoduuli Irrot moottorin jäähdytysnesteen tyhjennystulpp j vlut jäähdytysneste sopivn stin. Ann moottorin jäähdytysjärjestelmän tyhjentyä kokonn. Hävitä jäähdytysneste pikllisten lkien mukisesti. Lohkon vsen puoli sekä veden erottv polttoineensuodtin poistettu pääsyn vrmistmiseksi - Moottorin jäähdytysnesteen tyhjennystulpp 6. Vrmist, että jäähdytysneste on vlunut kokonn pois Jos trpeen, puhdist suljettu jäähdytysjärjestelmä. Ot yhteys piklliseen Mercury Dieselin vltuutettuun korjusliikkeeseen. Sivu M fin MAALISKUU 2014

69 8. Asenn j kiristä moottorin jäähdytysnesteen tyhjennystulpp. Os 5 - Huolto 9. Asenn veden erottv polttoineensuodtin. Ktso tämän oppn koht Veden erottv polttoineensuodtin vihto. 10. Täytä järjestelmä määritetyllä jäähdytysnesteellä. Ktso tämän oppn koht Suljetun jäähdytysjärjestelmän trkistus j täyttö. Ilmnsuodtin Irrotus 1. Löysää kiinnikettä j irrot öljynerottimen ilmletku. 2. Löysää kiinnikettä j irrot ilmnsuodttimen kotelo turohtimen tuloletkust. Ilmnsuodttimen kotelo moottoriss - Öljynerottimen ilmletkun kiinnitin - Ilmnsuodttimen pnos c - Ilmnsuodttimen kotelon kiinnike c 3. Irrot ilmnsuodttimen pnos ilmnsuodttimen kotelost Ilmnsuodttimen pnos - Ilmnsuodttimen kotelo Trkstus Ilmnsuodtint ei voi puhdist. Vihd ilmnsuodtin, jos se on likinen. 2. Vihd ilmnsuodtin, jos vhtomuovielementti on vnhentunut ti repeytynyt. 3. Vihd ilmnsuodtin suositelluin ikvälein. Ktso kohdst Huoltoiktulut tieto vihtoikväleistä normleiss olosuhteiss. Asennus TÄRKEÄÄ: Ilmnsuodtinpnos on kiinteä os, jonk on oltv puhds j kuiv sinmukisen suodtuksen j moottorin suorituskyvyn vrmistmiseksi. Älä lisää öljyä ilmnsuodtinpnokseen. 90-8M fin MAALISKUU 2014 Sivu 61

70 Os 5 - Huolto 1. Liu'ut ilmnsuodttimen pnos ilmnsuodttimen kotelon päälle. Vrmist, että pnos peittää ilmnsuodtinkotelon kikki reiät. - Ilmnsuodttimen pnos - Ilmnsuodttimen kotelo Asenn ilmnsuodttimen kotelo turohtimen tuloletkuun. 3. Kiristä ilmnsuodtinkotelon kiinnittimet ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Ilmnsuodttimen kotelon kiinnike Asenn öljynerottimen ilmletku. - Öljynerottimen ilmletkun kiinnitin - Ilmnsuodttimen pnos c - Ilmnsuodttimen kotelon kiinnike c 5. Kiristä öljynerottimen ilmletkun kiristin ilmoitettuun tiukkuuteen Kuvus Nm l-in. l-ft Öljynerottimen ilmletkun kiinnitin Veden erottv polttoineensuodtin! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. HUOMAUTUS Veden pääsy polttoineen ruiskutusjärjestelmään iheutt ruiskutussuuttimien j muiden osien syöpymistä j ruostumist, mikä estää polttoineen ruiskutusjärjestelmän toiminnn. Trkst päivittäin, onko veden erottimess vettä, j trkstut moottori välittömästi, jos polttoinejärjestelmässä on merkkejä vedestä. TÄRKEÄÄ: Kerää polttoine sopivn stin. Siivo polttoinevuodot välittömästi j hävitä polttoine turvllisesti noudtten pikllisi, liittovltion j knsinvälisiä lkej. Moottoriin kiinnitettävä veden erottv polttoineensuodtin on vrustettu polttoinenturill (WIF), jonk pitäisi vroitt kuljettj suodttimeen joutuneest vedestä. Tämä polttoineensuodtin täytyy viht määritellyin välein ti in kun polttoineess hvitn vettä, riippuen siitä kumpi sttuu ensin. Kuljettj voi sd vroituksen WIF-nturin hvitsemst vedestä polttoineess, riippuen veneen mittristost (jos vrusteen): Järjestelmänäytössä stt näkyä vikkoodi. Sivu M fin MAALISKUU 2014

71 Äänihälyttimen torvi voi soid. Ktso koht Ominisuudet j hllintlitteet. Tyhjennä ti vihd etäsennettu ensiösuodtin (esim. Rcor ) määrätyin välein j in silloin, kun moottoriin sennetuss polttoineensuodttimess hvitn vettä. Tyhjennys Vesi j pienet likhiukkset voidn vlutt moottoriin sennetust veden erottvst polttoineensuodttimest vmll suodttimen pohjn tyhjennyskorkki. Os 5 - Huolto HUOMAUTUS: Vrmistksesi täydellisen tyhjentymisen tyhjennä suodtin lämpimällä ilmll ennen päivän käyttöä. Kylmällä ilmll, kun on mhdollist, että luhdevesi voi jäätyä, tyhjennä suodtin pin päivän käytön jälkeen. HUOMAUTUS: Aset sopiv sti polttoinesuodttimen lle likntunutt polttoinett ti vettä vrten. Hävitä sinmukisesti. 1. Aset sti suodttimen tyhjennyskorkin lle. 2. Av kääntämällä tyhjennyskorkki vstpäivään (ktsottun suodttimen pohjlt), kunnes polttoinett lk vlu. Älä irrot tyhjennyskorkki. Tyypillinen veden erottv polttoineensuodtin - WIF-nturijohdon liitäntä - Suodtin c - Tyhjennyskorkki c 3. Vlut kunnes polttoine näyttää kirkklt. 4. Sulje tyhjennyskorkki kääntämällä sitä myötäpäivään. Kiristä tiukkn. 5. Täytä polttoineensuodtin. Ktso Täyttö. Vihto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist. TÄRKEÄÄ: Elementtiä ei voi puhdist eikä käyttää uudelleen. Se on vihdettv. 1. Kytke molemmt kkukpelit irti kust. 2. Irrot WIF-nturijohdot, jos vrusteen Irrot veden erottv polttoineensuodtin j tiivistysrengs knnkkeestn. Älä käytä suodtinvint. Tyypillinen - Veden erottv polttoineensuodtin M fin MAALISKUU 2014 Sivu 63

72 Os 5 - Huolto HUOMAUTUS: Stt oll trpeen pnn tyhjennyskorkki tlteen j käyttää sitä uudess suodttimess. Vihd kuitenkin tyhjennyskorkin O-rengs. 4. Irrot tyhjennyskorkki j O-rengstiiviste nykyisen suodttimen pohjst. Huom O-rengstiivisteen sem. Tyypillinen - Tyhjennyskorkki - O-rengstiiviste Hävitä käytetty suodtin j O-renkn tiiviste pikllisen virnomisen ohjeiden mukn. 6. Asenn O-rengs j tyhjennyskorkki uuteen polttoineensuodttimen vedenerottimeen. Tyypillinen - Tyhjennyskorkki - O-rengstiiviste Voitele suodttimen tiivisteet SAE 30W -moottoriöljyllä. Tyypillinen - Veden erottv polttoineensuodtin - Tiivisteet Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Veden erottvn polttoineensuodttimen tiivistysrengs Otin Loclly Sivu M fin MAALISKUU 2014

73 Os 5 - Huolto 8. Kohdist suodtin kiinnikkeeseen. Kierrä suodtint käsin, jott se kiinnittyy kiinnikkeeseen. Älä käytä suodtinvint. Tyypillinen - Veden erottv polttoineensuodtin 9. Vrmist, että tyhjennyskorkki on kiristetty tiukkn. 10. Yhdistä WIF-nturijohdot, jos vrusteen. 11. Täytä polttoineensuodttimen vedenerotin polttoineell. Lisätietoj on kohdss Täyttö. 12. Trkst, ettei suodttimest j tyhjennyskorkist vuod polttoinett. 13. Kytke kkukpelit. 14. Käynnistä j käytä moottori. Trkst, ettei suodttimen liitoksest vuod polttoinett. Jos vuot, trkist suodttimen sennus uudelleen. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Täyttö Tietyntyyppinen käsipumppu j rikstinmäntä sijitsevt polttoineensuodttimen knnkkeess j sillä täytetään polttoineensuodtin, kun suodtint vihdetn ti tyhjennetään. täytetään moottorin polttoinejärjestelmä, jos järjestelmä on kuivunut. Esitäytä polttoinejärjestelmä, jos moottori ei ole käytetty pitkään ikn. TÄRKEÄÄ: Täytä polttoineensuodtin vin käsipumpull j rikstinmännällä, jott polttoinejärjestelmään ei pääse suodttmtont polttoinett. HUOMAUTUS: Toimi näin uuden suodttimen sennuksen jälkeen ti jos suodttimest on poistettu polttoine vettä trkstettess. 1. Löysää ilmusruuvi polttoineensuodttimen kiinnikkeessä. Tyypillinen - Ilmusruuvi M fin MAALISKUU 2014 Sivu 65

74 Os 5 - Huolto 2. Liikut rikstimen mäntää ylös j ls useit kertoj. The filter is full when n ir-free strem of fuel flows from the ir vent screw. Tyypillinen - Ilmusruuvi - Rikstimen mäntä 3. Kiristä ilmusruuvi kunnoll Tyypillinen - Ilmusruuvi Polttoinejärjestelmä Esitäyttö Esitäytä moottori, jos sitä ei ole käytetty vähään ikn ti se ei käynnisty. 1. Liikut käsipumpun mäntää ylös j ls useit kertoj. - Polttoineen käsipumppu 2. Yritä käynnistää moottori. Täyttö (ilmus) HUOMAUTUS: Noudt tätä menettelyä, jos polttoinejärjestelmä on jettu kuiviin ti os polttoinejärjestelmästä on tyhjennetty huolto vrten. 1. Ktso Veden erottv polttoineensuodtin - täyttö j täytä polttoineensuodtin. 2. Trkst, ettei suodttimest j tyhjennyskorkist vuod polttoinett. Vrmist, että polttoineensuodttimen kiinnikkeen ilmusruuvi on kiinni. Polttoinesäiliön puhdistus j huuhtelu TÄRKEÄÄ: Dieselpolttoinett ei pidä jättää säiliöön tlvisäilytyksen jksi, sillä siihen kerääntyy ruostett, lietettä j hrtsi. Sivu M fin MAALISKUU 2014

75 Ktso veneen vlmistjn ohjeit j puhdist polttoinesäiliö määräjoin. Ellei toisin minit, huuhtele j puhdist dieselpolttoinesäiliö 1000 tunnin ti 5 vuoden välein riippuen siitä, kumpi tulee ensin. Merivesijärjestelmä Merivesijärjestelmän tyhjennys! VAROITUS Os 5 - Huolto Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki. TÄRKEÄÄ: Moottorin on oltv mhdollisimmn vksuorss, jott vrmistetn merivesijärjestelmän täydellinen tyhjennys. Tyhjennä merivesijärjestelmä ennen huuhtelu j kylmää säätä (miinuslämpötil), kusittist vrstointi ti pitkäikist vrstointi. TÄRKEÄÄ: Moottori ei s käyttää tämän toimenpiteen missään viheess.! VAROITUS Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki. 1. Poist vene vedestä jos mhdollist. 2. Jos vene on vedessä,kytke pilssipumppu päälle, sulje pohjventtiili (jos vrusteen), ti irrot j lit tulpp meriveden tuloletkuun. Tyypillinen pohjventtiilin sennus 3. Vrmist, että moottori on mhdollisimmn vksuorss, jott vrmistt merivesijärjestelmän täydellisen tyhjentymisen. 4. Kiinnitä tilpäinen tyhjennysletku meriveden tyhjennyshnn väkäsiin Jäähdytysöljyn jäähdytin - Meriveden tyhjennysventtiili - Öljysuodttimen kotelo 5. Av meriveden tyhjennysventtiili Meriveden tyhjennysventtiili voidn tyhjentää roskist pieniläpimittisell teräshrjll ti muull jäykällä kppleell. 90-8M fin MAALISKUU 2014 Sivu 67

76 Os 5 - Huolto 7. Irrot meriveden tuloletku merivesipumpun liittimestä. d c - Merivesipumpun tuloletkun liitäntä - Merivesipumppu c - Merivesipumpun lähtöletkun liitäntä d - Polttoineenjäähdytin (jos vrusteen) Merivesisiivilällä vrustetuiss mlleissirrot letkut merivesisiivilästä j vlut ne kokonn tyhjiksi. Vlut j tyhjennä merivesisiivilä. Kiinnitä letkut j kiristä letkunkiristimet pitävästi. c Tyypillinen - Meriveden tuloliitäntä - Meriveden lähtöliitäntä c - Merivesisiivilän knsi Kun merivesi on vlutettu kokonn pois, irrot tilpäinen tyhjennysletku j sulje lämmönvihtimen meriveden tyhjennysventtiili. 10. Liitä kikki merivesiletkut. 11. Kiristä kikki letkunkiristimet ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Letkunkiristin Merivesisiivilän puhdistus HUOMAUTUS: Merivesisiivilä voidn trkst silmämääräisesti sen läpinäkyvästä suojuksest trvitsemtt purk järjestelmää. HUOMAUTUS Jos merivesisiivilä ti -hn on uki joidenkin huolto- ti korjustoimenpiteiden ikn, veneeseen voi päästä vettä, mikä voi iheutt venevurion ti veneen uppomisen. Sulje merivesipumpun, vedenottoletkun ti hnn vedensyöttö in jäähdytysjärjestelmää huollettess ti korjttess. HUOMAUTUS 1. Jos vene on vedessä, vrmist, että moottori on smmutettu, sulje merivesihn (jos sennettu) ti irrot j sulje meriveden tuloletku. Sivu M fin MAALISKUU 2014

77 Os 5 - Huolto 2. Irrot merivesisiivilän knsi kiertämällä sitä vstpäivään käsin. c - Meriveden tuloliitäntä - Meriveden lähtöliitäntä c - Merivesisiivilän knsi Irrot siivilä kotelost j poist mhdolliset roskt. Huuhtele siivilä puhtll vedellä. 4. Poist mhdolliset roskt siivilän kotelost j huuhtele se puhtll vedellä. 5. Aset siivilä tkisin koteloon. Vrmist, että se settuu tukevsti piklleen kotelon pohjn. 6. Trkst siivilän knnen O-rengs j vihd se, jos se on vurioitunut ti vuot. 7. Asenn siivilän knsi kiertämällä sitä myötäpäivään käsin. Vrmist, että siivilän knnen O-rengs on oikein piklln j joutuu kohtliseen puristukseen, kun knsi sennetn piklleen. Älä kiristä liik. - Meriveden tuloliitäntä - Meriveden lähtöliitäntä c - Merivesisiivilän knsi c Jos vene ei ole vedessä, kiinnitä vroituslppu sen vimiin, kirj huolto huoltolokiin ti merkitse jotenkin muuten ylös, että merivesijärjestelmän oike toimint on trkstettv, ennen kuin vene viedään vesille j otetn käyttöön. 9. Vene poiss vedestä. Trkst meriveden jäähdytysjärjestelmän toimint merivesisiivilän puhdistmisen jälkeen.. Jäähdytysvettä on johdettv sekä moottoriin että vetolitteeseen. Ktso koht Merivesijärjestelmän huuhtelu joss on tieto jäähdytysveden johtmisest, kun tämä huolto tehdään veneen olless poiss vedestä.. Käynnistä moottori j nn merivesijärjestelmän täyttyä j moottorin svutt normli käyttölämpötil. c. Käytä moottori nopell tyhjäkäynnillä kierrosnopeudell /min. Trkkile moottorin lämpötil, jott voit vrmist jäähdytysjärjestelmän oiken toiminnn. d. Trkst, onko merivesijärjestelmässä vuotoj, pitämällä moottori nopell tyhjäkäynnillä kierrosnopeudell /min. 10. Jos vene on vedessä, trkst meriveden jäähdytysjärjestelmän toimint.. Av pohjventtiili (jos vrusteen) ti irrot tulpp j liitä meriveden tuloletku tkisin.. Käynnistä moottori j nn merivesijärjestelmän täyttyä j moottorin svutt normli käyttölämpötil. c. Trkist, onko meriveden jäähdytysjärjestelmässä vuotoj pitämällä moottorin kierrosnopeus välillä / min. 90-8M fin MAALISKUU 2014 Sivu 69

78 Os 5 - Huolto d. Trkkile moottorin käyttölämpötil huolellisesti j vrmist, että se pysyy normlill käyttölueell j meriveden jäähdytysjärjestelmä toimii oikein. Perävetolitteen vedenoton trkstus 1. Hnki pl johto, jok sopii vedenoton reikiin. 2. Työnnä johto edestkisin perävetolitteen vedenotoiss vrmistksesi, että ne ovt uki, j poist lik ti vesiksvillisuus. Älä rput perävetolitteen mli. 3. Poist johto perävetolitteest j säilytä säännöllisiä vedenoton trkistuksi vrten Alph- j Brvo-sisäperämoottorien sivuvedenoton vedenimuukkojen sijinti Brvo-sisäperämoottorien kksoisvedenoton vedenimuukkojen sijinti - Kksoisvedenoton veden imuukot - Sivuvedenoton veden imuukot Merivedenoton trkistminen Vrmist, että merivedenottoukkojen imuukot ovt puhtt j esteettömät Tyypillinen rungon läpi kulkev merivedenotto Merivesijärjestelmän huuhtelu Alph-sisäperämoottorit TÄRKEÄÄ: Mercury Alph -sisäperämoottoriss on perävetolitteen j moottorin välinen meriveden tuloukko tukittu kiinnitysrungon kohdlt, j siinä käytetään toist meriveden tuloliitäntää jäähdytysveden johtmiseksi moottoriin. Merivesijärjestelmää huuhdeltess sekä perävetolitteeseen että moottoriin on johdettv jäähdytysvettä käytön ikn. Sivu M fin MAALISKUU 2014

79 Os 5 - Huolto Merivesijärjestelmä on huuhdeltv säännöllisesti mkell vedellä, kun veneillä jetn suol- ti murtovedessä, sstuneess vedessä ti vedessä, jonk minerlipitoisuus on korke. Suosittelemme merivesijärjestelmän huuhtelemist jokisen veneilykerrn jälkeen, kun venettä käytetään näissä olosuhteiss. Huuhtele merivesijärjestelmä in, kun veneellä on jettu suolisess vedessä sekä in ennen veneen settmist säilytykseen. Ktso tämän oppn koht Rutiini j suunniteltu huolto.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Tyhjennä jäähdytysjärjestelmän merivesiossto. Ktso tämän oppn koht Merivesijärjestelmän tyhjennys. 2. Jos huuhtelet merivesijärjestelmää veneen olless vedessä:. Sulje pohjventtiili, jos vrusteen, ti irrot j tuki meriveden tuloletku. c Merivesihn - Merivedenottoletku c - Pistoke. Nost perävetolite perävunusentoon. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle Alph-sisäperämoottorin sivuvedenotto Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä d. Lske sisäperämoottori ivn ls. 90-8M fin MAALISKUU 2014 Sivu 71

80 Os 5 - Huolto 3. Jos huuhtelet merivesijärjestelmää veneen olless pois vedestä:. Lske sisäperämoottori ivn ls.. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 4. Liitä letku vesihnst huuhtelulitteeseen. Tyypillinen - Huuhtelulite - Letku TÄRKEÄÄ: Moottorit, joiden perävetolitteen vedenottoukko on suljettu kiinnitysrungon kohdll j joiss käytetään rungon läpi toimiv ti peräpeiliin kiinnitettyä vedenotto, trvitsevt sekä perävetolitteen että moottorin jäähdytysvedenoton käytettäväksi jon ikn. 5. Liitä sopivll sovittimell toinen huuhteluletku vesihnst meriveden tuloletkun liittimeen ti merivesipumpun tuloliittimeen. d c - Merivesipumpun tuloletkun liitäntä - Merivesipumppu c - Merivesipumpun lähtöletkun liitäntä d - Polttoineenjäähdytin (jos vrusteen) 6. Av sekä perävetolitteen että moottorin vesilähde osittin (noin 1/2 mksimivirtuksest) perävetolitteen olless normliss toimint-sennoss. Älä käytä veden täyttä pinett. TÄRKEÄÄ: Vrmist, että sekä perävetolite että moottori svt jon ikn riittävästi jäähdytysvettä. 7. Aset kuko-ohjin vplle joutokäynti-sentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 8. Käytä moottori perävetolitteen olless vp-sennoss nopell tyhjäkäynnillä kierrosnopeudell /min noin 10 minuutti ti kunnes ulos virtv vesi on kirkst. 9. Trkkile veden lämpötil moottorin normlin toiminnn vrmistmiseksi. 10. Plut ksuvipu hitsti joutokäyntisentoon. 11. Smmut moottori. 12. Sulje vesilähteet. 13. Poist perävetolitteen huuhtelulite Irrot mhdollisesti käytetyt sovittimet j liitä merivesiletkut tkisin. Sivu M fin MAALISKUU 2014

81 Merivesijärjestelmän huuhtelu Brvo-sisäperämoottorit Os 5 - Huolto Merivesijärjestelmä on huuhdeltv säännöllisesti mkell vedellä, kun veneillä jetn suol- ti murtovedessä, sstuneess vedessä ti vedessä, jonk minerlipitoisuus on korke. Suosittelemme merivesijärjestelmän huuhtelemist jokisen veneilykerrn jälkeen, kun venettä käytetään näissä olosuhteiss. Huuhtele merivesijärjestelmä in, kun veneellä on jettu suolisess vedessä sekä in ennen veneen settmist säilytykseen. Ktso tämän oppn koht Rutiini j suunniteltu huolto.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Tyhjennä jäähdytysjärjestelmän merivesiossto. Ktso tämän oppn koht Merivesijärjestelmän tyhjennys. 2. Jos huuhtelet merivesijärjestelmää veneen olless vedessä:. Sulje pohjventtiili, jos vrusteen, ti irrot j tuki meriveden tuloletku. c Merivesihn - Merivedenottoletku c - Pistoke. Nost perävetolite perävunusentoon. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. c Huuhtelulitteet kksoisvedenottoon Huuhtelulitteet sivuvedenottoon - Huuhtelulite - Letkukiinnitys c - Kksoisvedenottojen huuhtelulitteen vihteistotiivistesrj 90-8M fin MAALISKUU 2014 Sivu 73

82 Os 5 - Huolto Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Kksoisvedenottoisen vihteiston huuhtelun tiivistesrj K 1 Sulkee etuvedenottoukot vihteistokoteloist, joiss on kksoisvedenottoukot d. Lske sisäperämoottori ivn ls. 3. Jos huuhtelet merivesijärjestelmää veneen olless pois vedestä:. Lske sisäperämoottori ivn ls.. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 4. Liitä letku vesihnst huuhtelulitteeseen. Tyypillinen - Huuhtelulite - Letku TÄRKEÄÄ: Moottorit, joiden perävetolitteen vedenottoukko on suljettu kiinnitysrungon kohdll j joiss käytetään rungon läpi toimiv ti peräpeiliin kiinnitettyä vedenotto, trvitsevt sekä perävetolitteen että moottorin jäähdytysvedenoton käytettäväksi jon ikn. Sivu M fin MAALISKUU 2014

83 5. Liitä sopivll sovittimell toinen huuhteluletku vesihnst meriveden tuloletkun liittimeen ti merivesipumpun tuloliittimeen. Os 5 - Huolto d c - Merivesipumpun tuloletkun liitäntä - Merivesipumppu c - Merivesipumpun lähtöletkun liitäntä d - Polttoineenjäähdytin (jos vrusteen) 6. Av sekä perävetolitteen että moottorin vesilähde osittin (noin 1/2 mksimivirtuksest) perävetolitteen olless normliss toimint-sennoss. Älä käytä veden täyttä pinett. TÄRKEÄÄ: Vrmist, että sekä perävetolite että moottori svt jon ikn riittävästi jäähdytysvettä. 7. Aset kuko-ohjin vplle joutokäynti-sentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 8. Käytä moottori perävetolitteen olless vp-sennoss nopell tyhjäkäynnillä kierrosnopeudell /min noin 10 minuutti ti kunnes ulos virtv vesi on kirkst. 9. Trkkile veden lämpötil moottorin normlin toiminnn vrmistmiseksi. 10. Plut ksuvipu hitsti joutokäyntisentoon. 11. Smmut moottori. 12. Sulje vesilähteet. 13. Poist perävetolitteen huuhtelulitteet. 14. Irrot mhdollisesti käytetyt sovittimet j liitä merivesiletkut tkisin. Moottorin merivesipumpun trkstus TÄRKEÄÄ: Mercury suosittelee voimkksti, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. Irrot j trkst moottorin merivesipumppu jnkohtn, jok ilmoitetn Huoltoiktulu. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Alph-perävetolitteen merivesipumpun trkstus TÄRKEÄÄ: Mercury Diesel suosittelee voimkksti, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. Irrot j trkst Alph-perävetolitteen merivesipumppu jnkohtn, jok ilmoitetn Huoltoiktulu. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Korroosiosuoj Yleistietoj Kun kksi ti usempi erilisi metllej (esim. tässä moottoriss esiintyviä) on sähköä johtvss liuoksess (esimerkiksi suolisess, ssteisess ti runssti minerlej sisältävässä vedessä), tphtuu kemillinen rektio, jok iheutt sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tämä syöpyminen tunnetn nimellä glvninen korroosio. Mikäli sitä ei hllit, sen seuruksen joudutn jn mittn vihtmn veden knss kosketuksiin joutuvt moottorin ost. Glvnisen korroosion vikutusten hllitsemiseksi Mercuryn moottorit vrustetn useill suoj-nodeill j muill korroosionsuojlitteill. Lue perusteellisempi selvitys korroosiost j korroosiosuojuksest oppst Veneiden korroosiosuojusops. TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Mercury suosittelee vhvsti, ettei muiden vlmistjien nodej käytetä. Kysy lisätietoj Mercury Dieselin vltuutetust korjusliikkeestä. 90-8M fin MAALISKUU 2014 Sivu 75

84 Os 5 - Huolto Moottorin korroosiosuojost Moottori on vrustettu suoj-nodeill, jotk sijitsevt jälkijäähdyttimen päätyknness. Suoj-nodit uttvt suojmn moottori j meriveden jäähdytysjärjestelmää korroosiolt. Irrotus 1. Ann moottorin jäähtyä. HUOMAUTUS Jos merivedenottoletku ti pohjventtiiliä ei suljet, kun noditulpt irrotetn ti sennetn, seuruksen voi oll vesivurio. Sulje pohjventtiili ti irrot j tulpp merivedenottoletku, jott vesi ei pääse noditulppien reikiin. 2. Sulje pohjventtiili (jos vrusteen) moottorin olless smmutettun ti irrot j tuki meriveden tuloletku. 3. Tyhjennä merivesijärjestelmä. Ktso tämän oppn koht Merivesijärjestelmän tyhjennys. 4. Irrot nodisennelm (noditulpp, tiivisteluslevy j suoj-nodi) jälkijäähdyttimen päätyknnen päältä. Puhdistus j trkstus Merivesijärjestelmän nodisennelmn sijinti HUOMAUTUS: Käytä hiekkpperi, kuituhrj ti puhdistuslppu j irrot jätteet nodien pinnlt, ennen kuin yrität määritellä eroosion määrää. Älä käytä teräshrj, jok stt jättää pintn korroosion etenemistä nopeuttvi jäämiä. 1. Irrot kertymät j jäte. 2. Trkist j mitt nodi. Vert mitttuloksi uuden suoj-nodin tietoihin j vihd nodisrj, kun se on rputunut 50 %. HUOMAUTUS: Suoj-nodej on stvn vin sennelmin. Vihd sekä tulpp että nodi kokonisuuten. d e Anodisrj - Anoditulpp - Suoj-nodi c - Pituus d - Läpimitt e - Tiivisteluslevy c Suoj-nodin mitt (uusi) Pituus Läpimitt 3. Hävitä tiivisteluslevy. 19 mm (3/4 in.) 16 mm (5/8 in.) Sivu M fin MAALISKUU 2014

85 Os 5 - Huolto Asennus 1. Asenn uusi tiivistelevy nodisennelmn (noditulpp, joss on suoj-nodi). - Anodisrj - Tiivisteluslevy Asenn nodisennelm j luslevy jälkijäähdyttimen päätyknteen. Kiristä tiukkn. 3. Av j liitä meriveden tuloletku ti v pohjventtiili, jos vrustettu. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 4. Vrmist, että sekä perävetolitteeseen että moottorin merivedenottopumppuihin johdetn riittävästi jäähdytysvettä. 5. Käynnistä moottori j trkist, onko vuotoj. Perävetolitteen korroosiosuojost Glvnisen korroosion vikutusten hllitsemiseksi sisäperämoottorit vrustetn useill suoj-nodeill j muill korroosiosuojlitteill. Lue perusteellisempi selvitys korroosiost j korroosiosuojuksest Veneiden korroosiosuojusops. f Tyypillinen yhden sisäperämoottorin sovellus - Anodi (Alph-mllit), MerCthode (Brvo-mllit) - Kuplinnn estolevyn nodi c - Ajokulmn säätösylinterin nodit d - Lkerituen nodit e - Vihteistokotelon nodilevy f - Anodisrj lrungoss c d e M fin MAALISKUU 2014 Sivu 77

86 Os 5 - Huolto f Khden sisäperämoottorin sovellus - Anodi (Alph-mllit), MerCthode (Brvo-mllit) - Kuplinnn estolevyn nodi c - Ajokulmn säätösylinterin nodit d - Lkerituen nodit e - Vihteistokotelon nodilevy f - Anodisrj lrungoss c e c e d d HUOMAUTUS MerCthode-sennelmn pesu voi vurioitt osi j iheutt nope korroosiot. Älä puhdist MerCthodesennelm millään puhdistusvälineillä, kuten hrjoill ti pinepesulitteill. Älä pinepese MerCthode-sennelm, jos vrusteen. Pinepesu vhingoitt referenssielektrodin johdon pint j vähentää korroosiosuoj. MerCthode - sennettun kiinnitysrungon lpinnlle (jos vrusteen) - MerCthode-referenssielektrodi, jos vrusteen - Älä ml c - Älä pese pinepesurill c TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Moottoriisi on eri kohtiin sennettu seurvt suoj-nodit. Nämä nodit uttvt suojmn glvniselt korroosiolt nten omn metllins syöpyä moottorin metlliosien semst. MerCthode-järjestelmä Elektrodisennelm (jos vrusteen) korv nodipln. Järjestelmää on vlvottv riittävän tehon vrmistmiseksi. Kun vene on ollut lituripikss vähintään khdeksn tunti, trkst suojustil MerCthodevlvontyksikön LED-vlon vull. Ktso tämän oppn koht MerCthoden käyttöperite Kuvus Sijinti Kuv Alph-perävetolite vihteistokotelon nodilevy Asennettu lvihteiston lpuolelle Sivu M fin MAALISKUU 2014

87 Kuvus Sijinti Kuv Os 5 - Huolto Alph-perävetolite kiinnitysrungon nodi Kiinnitetty kiinnitysrungon pohjn Brvo-perävetolite vihteistokotelon nodilevy Asennettu lvihteiston lpuolelle Alph- j Brvo-perävetolitteet kuplinnn estolevyn nodi Asennettu vihteistokotelon etupuolelle Alph- j Brvo-perävetolitteet jokulmn säätösylinterin nodit Kiinnitetty kuhunkin säätösylinteriin Alph- j Brvo-perävetolitteet lkerituen nodi Sijitsee potkurin edessä, potkurin etupuolen j vihteistokotelon välissä Potkurikselin nodi (Brvo Three) Sijitsee peräpotkurin tkn MerCthode-järjestelmä MerCthode-elektrodi (jos vrusteen) on sennettu kiinnitysrungon lpinnlle. MerCthode-vlvontyksikkö on sennettu moottoriin ti veneen peräpeiliin. Vlvontyksikön johtosrj yhdistyy elektrodijohtosrjn Anodipkkus (jos vrusteen) Kiinnitetty veneen peräpeiliin Korroosiosuojlitteiden lisäksi tulee suoritt seurvt toimenpiteet korroosion estämiseksi: 1. Ml moottori. 2. Suihkut veneen sisällä olevt moottorin ost vuosittin Corrosion Gurd -ineell pintkäsittelyn suojmiseksi himmentymiseltä j korroosiolt. Voit myös suihkutt moottorin ulko-ost. 3. Pidä kikki voitelukohdt, vrsinkin ohjusjärjestelmä, vihde j ksuvivustot, hyvin voideltuin. 90-8M fin MAALISKUU 2014 Sivu 79

88 Os 5 - Huolto 4. Huuhtele jäähdytysjärjestelmä määräjoin, mieluiten jokisen käytön jälkeen. Mdoituspiiri Alph- j Brvo-sisäperämoottorit Peräpeilisennelm j perävetolite on vrustettu mdoituspiirijohdoill, jotk vrmistvt hyvän sähköisen jtkuvuuden moottorin, peräpeilisennelmn j perävetolitteen osien välillä. Mdoituspiirin hyvä jtkuvuus on hyvin tärkeää nodien j MerCthode-järjestelmän tehokklle toiminnlle. 1. Trkist ohjusvivun mdoitusjohto löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt Ohjusvivun mdoitusjohto 2. Trkist sisemmän peräpeililevyn mdoitusjohto löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt. 3. Trkist, onko nodipikss olevss vetokselin kotelon j vihteistokotelon välisessä mdoituskilvessä löysiä ti vääriä liitäntöjä. - Sisemmän peräpeilikilven mdoitusjohto - Mdoituskilpi (nodipikn sisällä) Trkist kiinnitysrungon mdoitusjohdot löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt. - Kiinnitysrungon j kippirenkn välinen mdoitusjohto - Kiinnitysrungon j säätösylinterin väliset mdoitusjohdot 7006 Sivu M fin MAALISKUU 2014

89 Os 5 - Huolto 5. Trkist vuhtipyörän kotelon mdoituspiste, mdoitusjohto j sisemmän peräpeilin kilven mdoitusruuvi löysien liitosten, rikkinäisten liitinten j purkutuneiden johtojen vrlt. c Tyypillinen - Vuhtipyörän kotelon ruuvi ti mdoituspiste - Mdoituspiirin (mdoitus)johto c - Sisemmän peräpeilikilven mdoitusruuvi Trkist kippirenkn mdoitusjohto j perävetolitteen mdoituskilpi löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt Kippirenkn j kippirungon mdoitusjohto - Perävetolitteen j kippirungon mdoituskilpi 7. Trkist, onko hydrulisen pkosrjn lohkokiinnittimien ll oleviss mdoitusprikoiss löysiä ti vääriä liitäntöjä kohdss, joss pkosrjn lohko on sennettu kiinnitysrunkoon. - Mdoitusprikt M fin MAALISKUU 2014 Sivu 81

90 Os 5 - Huolto 8. Trkist perävetolitteen ristinivelen plkeiden mdoituskiinnikkeet j pkoputken mdoituskiinnikkeet löysien ti väärien liitäntöjen vrlt. Pkoputken mdoituskiinnike kuvss, ristinivelen plkeiden mdoituskiinnikkeet smoin - Pkoputken mdoituskiinnike MerCthode Jos vene on vrustettu MerCthode-järjestelmällä, se tulisi testt, jott voidn vrmist, että se on trpeeksi tehoks suojmn veneen vedenlisi metlliosi. Testi tulee suoritt veneen lituripikss käyttäen vertiluelektrodi j mittri. Vertiluelektrodi T 1 Hvitsimet j sähkövirt vedessä, kun testtn MerCthode-järjestelmää. Käytetään trkistmn rungon potentililukem Ktso sinmukisest Mercury MerCruiserin perävetolitteen huolto-oppst lisätietoj testusmenettelyistä. Moottorin mlus TÄRKEÄÄ: Korroosiovurio, jok iheutuu virheellisestä ksvillisuudenestomlin käytöstä, ei ole rjoitetun tkuun kttm. 1. Veneen rungon j peräpeilin mlminen: Voit mlt veneen rungon j peräpeilin likntumist estävällä mlill. Huom seurvt seikt: TÄRKEÄÄ: Älä ml nodej ti MerCthode-järjestelmän referenssielektrodej j -nodej. Mli tekee ne tehottomiksi, jolloin ne eivät enää estä glvnist korroosiot. TÄRKEÄÄ: Jos likntumisen esto on trpeen veneen rungolle ti peräpeilille, voit käyttää kupri- ti tinpohjist mli, jos niitä ei ole liss kielletty. Jos käytät kupri- ti tinpohjisi ksvillisuudenestomlej, huomioi seurv: Vältä sähköistä yhteyttä Mercury MerCruiser -tuotteen, nodiplojen ti MerCthode-järjestelmän sekä mlin välillä jättämällä vähintään 40 mm (1.5 in.) mlmtont luett veneen peräpeiliin näiden kohtien ympärille. - Mlttu veneen peräpeili - Peräpeilin mlmton lue Perävetolitteen ti peräpeilisennelmn mlus: Perävetolite j peräpeili pitää mlt hyvältuisell vene- ti ksvillisuudenestomlill, jok ei sisällä kupri, tin ti mitään muut sähköä mhdollisesti johtv inett. Älä ml tyhjennysukkoj, nodej, MerCthode-järjestelmää äläkä mitään veneen vlmistjn nimeämiä kohteit. Sivu M fin MAALISKUU 2014

91 HUOMAUTUS Os 5 - Huolto MerCthode-sennelmn pesu voi vurioitt osi j iheutt nope korroosiot. Älä puhdist MerCthodesennelm millään puhdistusvälineillä, kuten hrjoill ti pinepesulitteill. 3. Älä pinepese MerCthode-sennelmll vrustettu perävetolitett. Pinepesu voi vurioitt MerCthodesennelmn vertilujohdon pinnoitett j lisätä korroosiot. Voitelu Ohjusjärjestelmä! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää kokonn tkisin ennen voiteluineen levittämistä. HUOMAUTUS: Jos ohjuskpeliss ei ole rsvnipp, kpelin sisävijeri ei voi rsvt. 1. Jos ohjuskpeliss on rsvnipt, käännä ohjuspyörää, kunnes ohjuskpeli vetäytyy täysin kpelin suojuksen sisään. Lisää noin 3 pinllust rsv tyypillisestä käsikäyttöisestä voitelupistoolist. - Ohjuskpelin rsvnipp 6221 Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Ohjuskpelin rsvnipp Q 1 2. Käännä ohjuspyörää, kunnes ohjuskpeli on täysin ojennettun. Voitele kevyesti kpelin esillä olevt ost. - Ohjuskpeli ojennettun 6222 Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Ohjuskpeli Q M fin MAALISKUU 2014 Sivu 83

92 Os 5 - Huolto 3. Voitele ohjustppi. - Ohjustppi mc Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ohjustppi K01 4. Kksoismoottoreill vrustetuiss veneissä: Voitele yhdystngon kääntöpisteet. Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Yhdystngon kääntöpisteet K01 5. Käynnistä ensin moottori j käännä ohjuspyörää useit kertoj oikelle j sen jälkeen vsemmlle vrmistksesi, että ohjusjärjestelmä toimii oikein, ennen kuin lähdet liikkeelle. Ksukpeli Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Ksukpelin kääntöpisteet j ohjinten kosketuspinnt Otin Loclly Sivu M fin MAALISKUU 2014

93 Os 5 - Huolto Vihdekpeli Voitele kääntöpisteet j ohjimien kosketuspinnt Tyypillinen perävetolitteen mllivihdekpeli - Kääntöpisteet - Ohjimien kosketuspint Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Vihdekpelin kääntöpisteet j ohjinten kosketuspinnt Otin Loclly Peräpeiliyksikkö Voitele kilven tukilkeri pnemll siihen noin 8-10 pinllust rsv tvllisell käsikäyttöisellä rsvpuristimell. - Tukilkerin rsvussisäke Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Tukilkerin rsvussisäke 8M Vetolevy TÄRKEÄÄ: Nämä moottorit on vrustettu suljetull moottorin yhdistimellä. Suljettu yhdistin j kselin rihlt voidn voidell perävetolitett irrottmtt. Voitele moottorin yhdistimen rihlt rsvnipn kutt pumppmll noin 8-10 pinllust Extreme Grese -rsv tvllisell käsikäyttöisellä rsvpuristimell. 90-8M fin MAALISKUU 2014 Sivu 85

94 Os 5 - Huolto HUOMAUTUS: Jos venettä käytetään joutokäynnillä pitkiä ikoj, Brvo-mllien yhdistin on voideltv 50 tunnin välein. - Rsvnipp - Yhdistimen rihlt Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Moottoriyhdistin j kselin rihlt 8M Vetokselin jtkeell vrustetut mllit 1. Voitele peräpeilipään rsvnipp j moottoripään rsvnipp pumppmll pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. 2. Voitele vetokselin rsvnipt pinmll niihin 3 4 pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. c Vetokselin rsvnipt - Peräpeilipään rsvnipp c - Moottoripään rsvnipp Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Peräpeilipään rsvnipp, moottoripään rsvnipp, vetokselin rsvnipt 8M Kireyksien ylläpito Alph-kippirenkn kiinnikepultti HUOMAUTUS: Kippirengs on peräpeilisennelmn os. Sivu M fin MAALISKUU 2014

95 Os 5 - Huolto Kiristä kippirenkn kiristinpultit ilmoitettuun tiukkuuteen. - Peräpeiliyksikkö - Kippirenkn kiinnikepultit Kuvus Nm l-in. l-ft Kippirenkn kiinnikepultit Brvo-kippirenkn U-pultin mutterit HUOMAUTUS: Kippirengs on peräpeilisennelmn os. Kiristä kippirenkn U-pulttien mutterit ilmoitettuun tiukkuuteen. - Peräpeiliyksikkö - Kippirenkn U-pulttien mutterit Kuvus Nm l-in. l-ft Kippirenkn U-pultit 7/16 tuum U-pultti M fin MAALISKUU 2014 Sivu 87

96 Os 5 - Huolto Moottorin kiinnikkeet Löysää moottorin tkkiinnikkeen pulttej 1-1-1/2 kierrost. Kiristä moottorin tkkiinnikkeen pultit ilmoitettuun kireyteen. - Moottorin tkkiinnike - Peräpeililevyn kiinnike c - Moottorin tkkiinnikkeen pultti c Kuvus Nm l-in. l-ft Moottorin tkkiinnike Potkurit Alph-potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Aset puuplikk potkurin lvn j kvittiolevyn väliin pyörimisen estämiseksi. Suorist lukkoprikn tivutetut kielekkeet. 2. Kierrä potkurikselin mutteri vstpäivään j irrot mutteri. 3. Ot lukkoprikk, vetolitteen kulus, potkuri j pinelevy pois potkurin kselilt. Alph-potkurin sennus HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. TÄRKEÄÄ: Jos lukkoprikk käytetään, trkst, ettei kielekkeissä ole hlkemi ti muit vurioit. Vihd lukkoprikk, jos sen kunto on kyseenlinen. d e f - Potkurikseli - Pinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulus f - Lukkoprikk g - Potkurin mutteri c 6215 g 1. Sivele runssti jotkin seurvist voiteluineist potkurin kseliin. Sivu M fin MAALISKUU 2014

97 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero Extreme-voiteluine Potkurikseli 8M PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 2. Työnnä pinelevy potkurin nvn päälle, porrstettu puoli potkurin npn päin. 3. Asenn Flo-Torq II -vetolitteen np potkuriin. HUOMAUTUS: Vetoyksikön kulus on krtiominen j liukuu kokonn potkuriin, kun mutteri kiristetään oikelle kireydelle. 4. Kohdist rihlt j pne potkuri potkurikselille. 5. Asenn vetolitteen kulus j lukkoprikk. 6. Asenn potkurin mutteri j kiristä se ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Potkurin mutteri (minimi) Tivut lukkoprikn kolme kielekettä ls rihltun luslevyn uriin. Ensimmäisen käytön jälkeen tivut kolme kielekettä suoriksi j kiristä potkurin mutteri. Tivut kielekkeet tkisin rihlttuun luslevyyn. Trkist potkuri 20 käyttötunnin välein. Älä j löystyneellä potkurill. Brvo-perävetolitteen potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. Brvo One -mllit 1. Suorist potkurikselin lukkoluslevyn tivutetut kielekkeet. c d e - Potkuri - Lukkoluslevy c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurimutteri Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 3. Kierrä potkurikselin mutteri vstpäivään j irrot se. 90-8M fin MAALISKUU 2014 Sivu 89

98 Os 5 - Huolto 4. Liu'ut potkuri j kiinnitysost potkurikselist. c d e f g Brvo One -mllit - Potkurikselin rihlt - Etupinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulussovitin f - Lukkoprikk g - Potkurin mutteri 5301 Brvo Two -mllit 1. Suorist potkurikselin lukkoprikn tivutetut kielekkeet. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 3. Kierrä potkurikselin mutteri vstpäivään j irrot mutteri. 4. Liu'ut potkuri j kiinnitysost potkurikselist. c d f Brvo Two - Potkurikselin rihlt - Etupinelevy c - Potkuri d - Rihlttu luslevy e - Lukkoprikk f - Potkurin mutteri e 8566 Brvo Three -mllit 1. Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. 2. Irrot potkurikselin nodin kiinnittävä pultti j luslevyt. Sivu M fin MAALISKUU 2014

99 Os 5 - Huolto 3. Irrot potkurikselin nodi. c - Potkuri - Potkurikselin mutteri c - Potkurikselin nodi d - Potkurikselin nodiruuvi e - Litteä luslevy f - Tähtiluslevy d f e Kierrä potkurikselin mutteri vstpäivään irrottksesi mutterin. 5. Ot potkuri j pinelevy pois potkurikselilt. 6. Käännä potkurimutterityöklull etummist potkurikselin mutteri vstpäivään j poist mutteri. Potkurimutterityöklu T 1 Autt etupotkurimutterin poistmisess j sentmisess Ot potkuri j pinelevy pois potkurikselilt. g i h j c d e f 5304 Brvo Three - Potkurin peräpuolen mutteri - Peräpotkuri c - Peräpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi Brvo-perävetolitteen potkurin sennus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 90-8M fin MAALISKUU 2014 Sivu 91

100 Os 5 - Huolto Brvo One -mllit TÄRKEÄÄ: Käytä oikensuuntist potkuri. Potkurin pyörimisliikkeen suunnn pitää oll sm kuin potkurikselin pyörimisliikkeen. 1. Levitä potkurikselin rihloihin runssti jotkin seurvist voiteluineist. Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 Extreme-voiteluine Potkurikselin rihlt 8M Asenn potkuri j kiinnitysost kuvn mukisesti. 3. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. c d e f g Brvo One -mllit - Potkurikselin rihlt - Etupinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulussovitin f - Lukkoprikk g - Potkurin mutteri HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Kuvus Nm l-in. l-ft Brvo One -potkurimutteri Kohdistuskielekkeet, joiss on urt 4. Lukkoprikll vrustetut mllit: Jtk potkurimutterin kiristämistä, kunnes kolme lukkoprikn kielekettä ovt linjss rihltun luslevyn urien knss. 5. Tivut kolme kielekettä ls rihltun luslevyn uriin c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri 4750 Brvo Three 1. Levitä potkurikselin rihloihin runssti jotkin seurvist voiteluineist. Putkilon viitenro Kuvus Käyttökoht Osnumero 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 Extreme-voiteluine Potkurikselin rihlt 8M Liu'ut etumminen pinenp potkurin kselille suippenev puoli potkuriin npn päin. 3. Kohdist rihlt j pne etumminen potkuri potkurikselille. 4. Asenn etumminen potkurin lukkomutteri j kiristä ilmoitettuun tiukkuuteen käyttämällä potkurimutterityöklu. Sivu M fin MAALISKUU 2014

101 Os 5 - Huolto Potkurimutterityöklu T 1 Autt etupotkurimutterin poistmisess j sentmisess Kuvus Nm l-in. l-ft Brvo Three -mllin etupotkurimutteri Liu'ut tkpään pinenp potkurin kselille suippenev puoli potkuriin npn päin. 6. Kohdist rihlt j senn peräpotkuri. 7. Asenn j kiristä potkurin mutteri. HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Kuvus Nm l-in. l-ft Brvo Three -mllin tkosn potkurimutteri Asenn potkurikselinodi j kiristä sen ruuvi. Kiristä ruuvi ilmoitettuun tiukkuuteen. g i h j c d e f 5304 Brvo Three - Tkpotkurin mutteri - Tkpotkuri c - Tkpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi Kuvus Nm l-in. l-ft Potkurikselin nodiruuvi Vetohihnt Kikkien vetohihnojen kireys j kunto (liillinen kuluminen, hlkemt, purkutumt ti kiillottuneet pinnt) on trkstettv määräjoin.! VAARA Hihnojen trkstminen moottorin käydessä voi iheutt vkvn vmmn ti kuolemn. Smmut moottori j poist virt-vin, ennen kuin säädät kireyttä ti trkstt hihnoj. 2.0L etusuojus poistettun - Apulitehihn - Ohjustehostimen hihn M fin MAALISKUU 2014 Sivu 93

102 Os 5 - Huolto Ohjustehostimen pumpun hihnn trkstus 2.0-mllin dieselmoottoriss on joustohihn, jonk vull käytetään ohjustehostimen pumppu. Joustohihnll on utomttikiristys- j -tärinänvimennusomisuuksi, joit ei ole tvllisiss pulitehihnoiss. Joustohihnn huolto- j korjusmenettelyt erovt tvllisten pulitehihnojen vtimuksist. Jos ohjustehostimen pumpun joustohihn joudutn vihtmn, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 1. Trkst, onko ohjustehostimen joustohihnss seurvi: Liillinen kuluminen Hlkemt Kuitujen purkutumist Kiillottuneet pinnt 2. Vihd hihn, jos se on kulunut ti vioittunut. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. - Ohjustehostimen joustohihn - Ohjustehostimen pumpun hihnpyörä c - Kmpikselin hihnpyörä c Ohjustehostimen pumpun joustohihn ei voi säätää. Jos hihn on löystynyt ti meluis, se on kulunut j täytyy viht. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Apulitehihnn trkstus Jos pulitehihn joudutn vihtmn, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 1. Trkst pulitehihnn oike kireys j myös seurvt seikt: Liillinen kuluminen Hlkemt HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, eivät ole hyväksyttäviä. Purkutuminen Kiillottuneet pinnt Trkst utomttisen kiristimen j siihen liittyvien osien toimint.. Sijoit sopiv työklu utomttiseen kiristimen hihnpyörän pulttiin. Sivu M fin MAALISKUU 2014

103 Os 5 - Huolto. Kierrä utomttist kiristintä myötäpäivään. c d e - Apulitehihn - Automttinen kiristin c - Tukipyörä d - Lturi e - Tukipyörä f - Merivesipumpun hihnpyörä f c. Vput utomttikiristin j nn sen plutu kuormitettuun sentoon pulitehihnll. d. Automttisen kiristimen on plttv lkusentoon j säilytettävä pulitehihnn jännite. Jos utomttikiristin ei toimi tsisesti ti ei pl kuormitettuun sentoon j pysy kireänä, se on vihdettv. Kysy Mercury Dieselin vltuutetult jälleenmyyjältä neuvo kikiss korjustrpeisssi. 3. Apulitehihn ei void säätää. Jos hihn on löystynyt ti meluis, se on kulunut j täytyy viht. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 4. Jos pulitehihn joudutn vihtmn, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Akku Ktso kun mukn tulevi erityisohjeit j vroituksi. Jos näitä tietoj ei ole stviss, noudt seurvi vrotoimi kun käsittelyssä.! VAARA Heikon kun ltminen veneessä ti pukäynnistyskpeleiden j lisäkun käyttäminen moottorin käynnistämiseen stt iheutt vkvn vmmn ti tuotevurion tuliplon ti räjähdyksen seuruksen. Poist kku veneestä j lt se tuuletetull lueell kipinöistä j vutulest loitoll.! VAARA Käytössä ti ldttvn olev kku tuott ksu, jok voi syttyä j räjähtää, suihkutten rikkihppo, jok voi iheutt vkvi plovmmoj. Tuulet kun ympärillä olev lue j käytä suojvrusteit kkuj käsitellessäsi ti huoltesssi. Akkuj koskevt vrotoimet monimoottorisovelluksille Lturit: Lturit on suunniteltu ltmn kku, jok tuott virt moottoriin, johon lturi on kiinnitetty. Kiinnitä vin yksi kku yhteen lturiin. Älä kytke kht kku smn lturiin jollei käytössä ole kun eristintä. Moottorin ohjusmoduuli (ECM) j luksen integrointitulu (VIP). ECM j VIP vtivt vkn jännitelähteen. Usemmll moottorill jettess jokin veneessä olev sähkölite voi iheutt äkillisen jännitteenlskun moottorin kuss. Jännite voi lske ECM:n j VIP:n vähimmäisjännitevtimusten lpuolelle. Myös toisen moottorin lturi stt lk ldt j iheutt jännitepiikin moottorin sähköjärjestelmään. Kummsskin tpuksess ECM voi sulkeutu. Jännitteen plutuess ECM:n trvitsemlle lueelle ECM plutuu itsestään lkutiln. Moottori toimii nyt normlisti. Tämä ECM:n sulkeutuminen tphtuu tvllisesti niin nopesti, että moottorin sytytys näyttää vin pätkivän. Ajoittinen ti tilpäinen VIP:n sulkeutuminen voi iheutt mittriston smmumisen, moottorin sytytyshäiriöitä j vikutt hitllisesti moottorin suorituskykyyn j veneturvllisuuteen. Akut. Useill elektronisesti ohjttvill moottoreill vrustetuiss veneissä edellytetään kunkin moottorin kytkemistä omn kkuuns sen vrmistmiseksi, että moottorin elektronisell ohjusmoduulill (ECM) on vk jännitelähde. Akun kytkimet. Akun kytkimet pitää in sett siten, että kukin moottori toimii omll kulln. Älä käytä moottoreit, jos niiden kytkimet ovt molemmt- ti kikki sentoon. Hätätilss toisen moottorin kku voi käyttää käynnistämään moottori, jonk kku on tyhjä. Akun eristimet. Veneessä olevien lisälitteiden käyttökun ltmisess voidn käyttää erottimi. Niitä ei pidä käyttää veneessä olevn toisen moottorin kun ltukseen, ellei erotin ole nimenomn tähän trkoitukseen suunnitellun tyyppinen. 90-8M fin MAALISKUU 2014 Sivu 95

104 Os 5 - Huolto Generttorit. Generttorin kku on ktsottv toisen moottorin kuksi. Sivu M fin MAALISKUU 2014

105 Sisällysluettelo Os 6 - Säilytys Os 6 - Säilytys Kylmällä ilmll tphtuv, kusittinen j pitkäikinen säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys Kylmän sään (pkkslämpötil) säilytys Moottorin vlmistelu kusi ti pitkäikiseen säilytykseen kohdss minitut toimenpiteet Kusittiset säilytysohjeet Pitkäikisen säilytyksen ohjeet Akku Uudelleen käyttöönotto M fin MAALISKUU 2014 Sivu 97

106 Os 6 - Säilytys Kylmällä ilmll tphtuv, kusittinen j pitkäikinen säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys TÄRKEÄÄ: Mercury suosittelee, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. Jäätymisen iheuttm vhinko ei ole Mercuryn rjoitetun tkuun kttm. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. Vene on säilytyksessä in, kun se ei ole käytössä. Aikväli, jolloin venettä ei käytetä, stt oll lyhyt, kuten yksi päivä, yö ti käyttökusi. Vene stt oll poiss käytöstä myös pitempään. Tietyt vrotoimet j menettelytvt on otettv huomioon veneen säilytyksessä suojttess moottori pkksvurioilt, korroosiolt, ti kummltkin näistä vurioist. Jäätymisvhinko on mhdollinen, jos meriveden jäähdytysjärjestelmään jäänyt vesi jäätyy. Esimerkiksi veneen käytön jälkeen lyhytkin ltistus pkkslämpötiloille stt joht jäätymisvhinkoon. Korroosiot iheuttvt meriveden jäähdytysjärjestelmään jäänyt suolvesi, sstunut vesi, ti vesi jonk minerlipitoisuus on korke. Suolvesi ei s jäädä moottorin jäähdytysjärjestelmään edes lyhyeksi jksi. Tyhjennä j huuhtele meriveden jäähdytysjärjestelmä jokisen veneilykerrn jälkeen. Kylmän sään käyttö viitt veneen käyttöön lämpötiloiss, jotk sttvt pudot lle nolln. Smoin kylmällä ilmll (pkkslämpötiloiss) tphtuv säilytys viitt tiln, joss venettä ei käytetä j pkkslämpötil on mhdollinen. Tällisiss tpuksiss jäähdytysjärjestelmän merivesiossto pitää tyhjentää kokonn käytön jälkeen. Jos venettä ei käytetä vähintään yhteen kuukuteen, kyseessä on kusisäilytys. Ajn pituus riippuu veneen mntieteellisestä sijinnist säilytyksessä. Kusisäilytyksen vrotoimet j toimenpiteet pitävät sisällään kikki kylmän sään (pkkslämpötil) säilytyksen viheet, sekä lisäviheit, jotk on suoritettv, jos vrstointi kestää pitempään kuin lyhyen kylmän sään säilytyksen jn. Pitkäikinen säilytys viitt säilytykseen, jok kestää usemmn säilytyskuden ti kuemmin. Pitkäikisen säilytyksen vrotoimet j toimenpiteet pitävät sisällään kikki kylmän sään (pkkslämpötil) säilytyksen viheet, sekä lisäviheit. Ktso tästä osiost lisätietoj veneesi säilytyksen olosuhteist j pituudest. Kylmän sään (pkkslämpötil) säilytys HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. 1. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Merivesijärjestelmän tyhjennys Tyhjennä jäähdytysjärjestelmän merivesiossto. 2. Lit vroituslppu ruoriin kertomn kuljettjlle, että vedenottoletkun tulpp on irrotettv, letku on kiinnitettävä, sekä pohjventtiili vttv (jos vrusteen) ennen veneen käyttöä. 3. Jott st lisäsuoj jäätymiseltä j korroosiolt, täytä merivesijäähdytysjärjestelmä propyleeniglykolipkksnesteen j vesijohtoveden seoksell. Ktso tämän osn koht Kusittiset säilytysohjeet. Moottorin vlmistelu kusi- ti pitkäikiseen säilytykseen -kohdss minitut toimenpiteet.! VAROITUS Riittämätön jäähdytysvesi iheutt ylikuumenemist j joht moottorin j vetojärjestelmän vurioon. Vrmist, että vedenottoukkoihin tulee in käytön ikn riittävästi vettä. TÄRKEÄÄ: Jos vene on jo poistettu vedestä, lisää vettä vedenottoukkoihin ennen moottorin käynnistystä. Noudt kikki vroituksi j huuhtelulitteen käsittelymenettelyjä, jotk löydät osst Merivesijärjestelmän huuhtelu. 1. Johd jäähdytysvettä perävetolitteen vedentuloukkoihin j moottorin merivesipumpun tuloukkoon. 2. Käynnistä moottori j käytä sitä, kunnes se svutt normlin käyttölämpötiln. 3. Pysäytä moottori. 4. Vihd moottoriöljy j suodtin. 5. Käynnistä moottori j käytä sitä noin 15 minuutti. Trkist, esiintyykö öljyvuotoj. 6. Huuhtele merivesijäähdytysjärjestelmä. Ktso Merivesijärjestelmän huuhtelu. Sivu M fin MAALISKUU 2014

107 Kusittiset säilytysohjeet 1. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Moottorin vlmistelu kusi- ti pitkäikiseen säilytykseen -kohdss minitut toimenpiteet.. Os 6 - Säilytys 2. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Merivesijärjestelmän tyhjennys j tyhjennä jäähdytysjärjestelmän merivesiossto. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vettä ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessä ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. TÄRKEÄÄ: Mercury Mrine suosittelee propyleeniglykolipkksnesteen käyttöä merivesiosstoss kylmällä ilmll (pkkslämpötilss) tphtuvss, kusittisess j pitkäikisess säilytyksessä. Vrmist, että propyleeniglykolipkksneste sisältää ruosteenestoinett j että se on trkoitettu käytettäväksi venemoottoreiss. Muist noudtt propyleeniglykolin vlmistjn suosituksi. 3. Kd stin noin 5,6 l (6 US qt) propyleeniglykolipkksnestettä j vesijohtovettä, jotk on sekoitettu vlmistjn ohjeiden mukisesti suojmn moottori mtlimmlt lämpötillt, jolle se ltistuu kylmän ilmn ti pitkäikisen säilytyksen ikn. 4. Irrot meriveden ottoletku merivesipumpust. Käytä trvittess sovitint j liitä sopivn pituinen letkunpätkä väliikisesti merivesipumppuun. Aset letkun toinen pää propyleeniglykolipkksnestettä j vesijohtovettä sisältävään stin. Tyypillinen - Merivesipumppu - Väliikinen letku c - Propyleeniglykolipkksnestettä j vesijohtovettä sisältävä sti (ei kuvss) TÄRKEÄÄ: Propyleeniglykolin päästö ympäristöön voi oll liss kielletty. Hävitä propyleeniglykoli osvltion, vltion j pikllisten lkien j määräysten mukn. 5. Käynnistä moottori j nn käydä tyhjäkäyntinopeudell kunnes pkksnesteseos on pumpttu moottorin meriveden jäähdytysjärjestelmään. 6. Pysäytä moottori. 7. Irrot väliikinen letku merivesipumpust. 8. Puhdist moottori ulkopuolelt j ml trvittvt kohdt pohjmlill j spry-mlill. Kun mli on kuivunut, sivele moottori määritetyllä korroosionestoöljyllä ti vstvll. Kuvus Käyttökoht Osnumero Corrosion Gurd Vlenhrm pohjmli Moottorin ulkopint Mrine Cloud White -mli 8M Mercury Dieselin vltuutettu korjusliike suoritt nyt kikki trkistukset, voitelut j nesteiden vihdot, jotk on kuvttu kohdss Huoltoiktulut. HUOMAUTUS Ristinivelen plkeet voivt jäykistyä, kun litett säilytetään kohotetuss ti yläsennoss, j ne voivt pettää j päästää vettä veneeseen, kun lite otetn uudelleen käyttöön. Aset sisäperämoottori ivn ls. 10. Jos kyseessä on perävetomlli, set perävetolite ivn ls/sisään. 11. Noudt kun vlmistjn säilytysohjeit j vie kku säilöön. c M fin MAALISKUU 2014 Sivu 99
