3 HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän Käyttö-, huolto- j tkuuohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit. Tvrmerkkiä j tekijänoikeutt koskevt tiedot MERCURY MARINE. Kikki oikeudet pidätetään. Ohjekirjn ti sen osn kopiointi ilmn lup on kielletty. Alph, Axius, Brvo One, Brvo Two, Brvo Three, M j llot ympyrässä -logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury j llot -logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter j We're Driven to Win ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Pro XS on Brunswick Corportionin tvrmerkki. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki.

4

5 SISÄLLYSLUETTELO Os 1 - Tkuu Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell... 2 Tkuun siirto... 2 Dieseltoimintjkson sovellusmääritelmät... 2 Tkuukäytäntö dieselmllit...3 Rjoitettu tkuu High Output huvivenekäyttöön... 3 Kevyessä kupllisess käytössä olevien tuotteiden milmnljuinen rjoitettu tkuu... 4 Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön)... 6 Tkuukäytäntö Austrli j Uusi Seelnti... 6 MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö... 6 Mitä tkuu ktt... 6 Austrlin kuluttjlin mukiset tkuut... 6 Tämän rjoitetun tkuun kestoik... 7 Tkuuik huvivenekäyttöön... 7 Tkuuik kuplliseen käyttöön... 7 Tkuun siirto... 7 Tkuun lkkutus... 7 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 7 Mitä Mercury tekee... 7 Tämän rjoitetun tkuun ntmn tkuusuojn sminen... 8 Mitä tkuu ei kt... 8 Tämän rjoitetun tkuun vtimisest koituvt kulut... 8 Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Yleiset tkuutulukot...9 Tkuutulukko Yhdysvlloiss MerCruiserin ensiini j dieselmoottorit... 9 Yhdysvltojen ulkopuolell... 9 Tkuutulukko Kndss MerCruiserin ensiini j dieselmoottorit... 9 Kndn ulkopuolell Tkuutulukko Austrliss j Uudess Seelnniss MerCruiserin ensiini j dieselmoottorit Austrlin j Uuden Seelnnin ulkopuolell Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin ensiini j dieselmoottorit Eteläisen Tyynenmeren lueen ulkopuolell Tkuutulukko Asiss MerCruiserin ensiini j dieselmoottorit Asin ulkopuolell Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin ensiini j dieselmoottorit Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Tkuutulukot Lähi idässä j Afrikss (Etelä Afrikk lukuun ottmtt) MerCruiserin ensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Tkuutulukot Etelä Afrikss MerCruiserin ensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Os 2 - Moottoriisi tutustuminen Tunnistus Srjnumeron trr...14 Moottorin tietotrr ZF Mrine vihteistot Technodrive vihteistot Ominisuudet j hllintlitteet Äänihälytin Kytkimet Nrullinen hätäktkisin Pidä nrullinen hätäktkisin j ktkisimen nru hyvässä toimintkunnoss Mittristo VesselView SmrtCrft nopeusmittri, kierroslukumittri j digitliset mittrit Digitliset System Link mittrit Hätäktkisin Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Ylikuormitussuojus ylempi moottorin utomttisulketulu...21 Ylikuormitussuojus vsemmnpuoleinen jkorsi Aluksen integrointitulun (VIP) ylikuormitussuojus Engine Gurdin vlvontjärjestelmää...22 Os 3 - Vesillä Suosituksi turvlliseen veneilyyn Hiilimonoksidiltistus...27 Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Tärkeitä käyttötietoj...28 Vesille lsku...28 Toimintjkson ohjervovtimukset Suurtehokäytön rvot Käyttötulukko Käyttö jäätymislämpötilss j kylmällä säällä Tyhjennystulpp j pilssipumppu...29 Veneen perävunukuljetus Käynnistys, vihteenvihto j pysäytys Ennen moottorin käynnistystä Tärkeitä tietoj SmrtStrt Kylmän moottorin käynnistys Moottorin lämmitys Lämpimän moottorin käynnistys M fin JOULUKUU 2013 Sivu i

6 Vihteen vihto Uisteluventtiilin käyttö Technodrive vihteistoiss Moottorin smmutus (Pysäytys) Vedessä olevien ihmisten suojminen Veneen olless käytössä Veneen olless piklln Pikvene j suuritehoinen vene Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Veneen pohj Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut Alkuviheen totutuskäyttö Moottorin totutusjo tunnin totutusjo Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Trkstus ensimmäisen kuden lopuss Os 4 - Tekniset tiedot Polttoinevtimukset Dieselpolttoine kylmällä säällä Pkksneste/Jäähdytysneste Moottoriöljy Moottorin tekniset tiedot Nesteiden ohjervot Moottori Vihteisto Hyväksytyt mlit Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu Rutiinihuolto Määräikishuolto Moottoriöljy Trkstus Täyttö Öljyn j suodttimen vihto ZF Mrine vihteistoneste Nestetson trkistus Nesteen lisäys Nesteen vihto Technodrive vihteistoneste Nestemäärän trkistus Nesteen lisäys Nesteen vihto Moottorin jäähdytysneste Jäähdytysnesteen trkistus Täyttö Vihto Ilmnsuodtin Irrotus Trkstus Asennus Ilmnsuodtin Irrotus Trkstus Asennus Veden erottv polttoineensuodtin Tyhjennys Vihto Täyttö Polttoinejärjestelmä Rikstus Täyttö (ilmus) Polttoinesäiliön puhdistus j huuhtelu Merivesijärjestelmä Merivesijärjestelmän tyhjennys Meriveden sivuvedenoton trkistminen Merivesisiivilän (jos vrusteen) puhdistus Merivesijärjestelmän huuhtelu sisämoottorimllit Veneen olless poiss vedestä Vene vedessä Moottorin merivesipumpun trkstus Suljetuss jäähdytysjärjestelmässä olevn jäähdytysnesteen vihto Suljetun jäähdytysjärjestelmän tyhjennys Suljetun jäähdytysjärjestelmän täyttö Korroosiosuoj Yleistietoj Moottorin korroosiosuojost Irrotus...69 Puhdistus j trkstus...70 Asennus Ksvillisuuden estomli Voitelu Ksukpeli Vihdekpeli Vetohihnt Vetohihn Apulitehihn Trkstus Vihto...74 Akku Akkuj koskevt vrotoimet monimoottorisovelluksille...74 Sivu ii 90-8M fin JOULUKUU 2013

7 Os 6 - Säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys Kylmän sään (pkkslämpötil) säilytys Moottorin vlmistelu kusi ti pitkäikiseen säilytykseen Kusittinen säilytys Pitkäikisen säilytyksen ohjeet Akku...78 Uudelleen käyttöönotto Os 7 - Vinetsintä Elektronisesti hllittvn polttoinejärjestelmän ongelmien määritys Vinetsintätulukot Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Väärä moottorin lämpötil...80 Alhinen moottoriöljynpine Akku ei ltudu Kukosäätimen käyttö vike, tkeltelu, liillist välystä ti epätvllisi ääniä Os 8 - Asiksplvelutiedot Omistjn huoltopu Pikllinen korjusplvelu...84 Huolto poiss koto Vrstettu moottori...84 Trvittvt toimet uppomisen jälkeen Huoltovrost Osi j lisävrusteit koskevt kyselyt Ongelmien rtkisu Mercury Mrinen siksplvelun yhteystiedot Asikkn huolto oppt Englnninkieliset Muunkieliset Oppiden tilus Yhdysvllt j Knd Yhdysvltojen j Kndn ulkopuolell Os 9 - Huoltoloki. Huoltoloki M fin JOULUKUU 2013 Sivu iii

8 Sivu iv 90-8M fin JOULUKUU 2013

9 Sisällysluettelo Os 1 - Tkuu Os 1 - Tkuu 1 Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell...2 Tkuun siirto... 2 Dieseltoimintjkson sovellusmääritelmät... 2 Tkuukäytäntö dieselmllit... 3 Rjoitettu tkuu High Output huvivenekäyttöön... 3 Kevyessä kupllisess käytössä olevien tuotteiden milmnljuinen rjoitettu tkuu... 4 Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön)... 6 Tkuukäytäntö Austrli j Uusi Seelnti... 6 MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö... 6 Mitä tkuu ktt... 6 Austrlin kuluttjlin mukiset tkuut... 6 Tämän rjoitetun tkuun kestoik... 7 Tkuuik huvivenekäyttöön... 7 Tkuuik kuplliseen käyttöön... 7 Tkuun siirto... 7 Tkuun lkkutus... 7 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 7 Mitä Mercury tekee... 7 Tämän rjoitetun tkuun ntmn tkuusuojn sminen... 8 Mitä tkuu ei kt... 8 Tämän rjoitetun tkuun vtimisest koituvt kulut... 8 Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Yleiset tkuutulukot... 9 Tkuutulukko Yhdysvlloiss MerCruiserin ensiinij dieselmoottorit... 9 Yhdysvltojen ulkopuolell... 9 Tkuutulukko Kndss MerCruiserin ensiini j dieselmoottorit... 9 Kndn ulkopuolell Tkuutulukko Austrliss j Uudess Seelnniss MerCruiserin ensiini j dieselmoottorit Austrlin j Uuden Seelnnin ulkopuolell Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin ensiini j dieselmoottorit Eteläisen Tyynenmeren lueen ulkopuolell Tkuutulukko Asiss MerCruiserin ensiini j dieselmoottorit Asin ulkopuolell Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin ensiini j dieselmoottorit...10 Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Tkuutulukot Lähi idässä j Afrikss (Etelä Afrikk lukuun ottmtt) MerCruiserin ensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Tkuutulukot Etelä Afrikss MerCruiserin ensiinij dieselmoottorit Lähi idän j Afrikn ulkopuolell M fin JOULUKUU 2013 Sivu 1

10 Os 1 - Tkuu Tkuutiedot Tkuurekisteröinti USA j Knd 1. Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. 2. Tkuusuoj on voimss vst, kun tuote on rekisteröity Mercury Mrinell. 3. Voit tehdä osoitteenmuutoksen milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. Tkuurekisteröinti - USA:n j Kndn ulkopuolell 1. On tärkeää, että myyntiliike täyttää tkuurekisteröintikortin kokonn j lähettää sen mhntuojlle ti Mrine Powerin huoltokeskukseen, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. 2. Tkuurekisteröintikortiss todetn nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivä, käyttötyyppi j myyvän mhntuojn j jälleenmyyjän koodinumero, nimi j osoite. Mhntuoj ti jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. 3. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, täytyy nt sinulle välittömästi mhntuojn/ jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin, j sinun pitää säilyttää se mhdollist tulev käyttöä vrten. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemusten vlmisteluun. 4. Eräissä miss Mrine Powerin huoltokeskus lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun olet snut mhntuojlt ti jälleenmyyjältä tkuurekisteröintikortin tehdskppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt ti jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt ti jälleenmyyjältä, koskeeko tämä muovikortti sinu. 5. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn on kohdss Knsinvälinen tkuu. Ktso sisällysluettelost. TÄRKEÄÄ: Eräiden miden lki vtii, että tehds j jälleenmyyjä pitävät yllä rekisteröintilistoj. Me hlumme, että KAIKKI tuotteet rekisteröidään tehtll siltä vrlt, että meidän täytyy ott omistjiin yhteyttä. Vrmist, että Mercury Mrine - mhntuoj ti vltuutettu Mercury Mrine -jälleenmyyjä täyttää tkuurekisteröintikortin välittömästi j lähettää tehtn kppleen lueesi Mrine Powerin knsinväliseen huoltokeskukseen. Tkuun siirto Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Dieseltoimintjkson sovellusmääritelmät Jtkuv toimint: Tämä moottorin nimellisrvo mhdollist yli 65 %:n kuormkertoimet j täyden tehon jtkuvn käytön. Sivu M fin JOULUKUU 2013

11 Os 1 - Tkuu Keskivhv toimint: Tämä moottorin nimellisrvo mhdollist enintään 50 %:n kuormkertoimet j on trkoitettu sovelluksille, jotk käyttävät täyttä teho 33 % moottorin käyttöjst (4 tunti täydellä teholl moottorin jokist 12 tunnin käyttöik kohden) j loppujn risteilynopeuksill. Huvivenekäyttö ti kevyt kupllinen käyttö: Tämä moottorin nimellisrvo mhdollist enintään 40 %:n kuormkertoimet j moottorin käyttämisen täydellä teholl 13 % moottorin käyttöjst (1 tunti täydellä teholl moottorin jokist 8 tunnin käyttöik kohden) j loppujn risteilynopeuksill. Tkuukäytäntö dieselmllit Rjoitettu tkuu High Output -huvivenekäyttöön TAKUUN LAAJUUS: Mercury Mrine tk, ettei missään sen uudess moottoriss (tuote) ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. TAKUUN KESTOAIKA: Tkuuik lk tuotteen ensimmäisestä myyntipäivästä huvivenekäyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Tämä rjoitettu tkuu nt erityisen tkuusuojn lueill, jotk on minittu kohdss Yleiset tkuutulukot huvikäyttöön (ei-kuplliseen käyttöön) ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Huvikäyttöön rekisteröidyn tuotteen käyttäminen kuplliseen käyttöön mitätöi tkuun. Kuplliseen käyttöön kuuluu mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää kuemmksi. Jäljellä olev tkuuik voidn siirtää huvivenekäyttösikklt toiselle huvivenekäyttösikklle, kun tuote rekisteröidään sinmukisesti. SUURTEHOKÄYTÖN ARVOT: Suurtehokäytön rvot koskevt vihtelevi kuormitussovelluksi, joiss täysteho rjoittuu yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käytön (ne seitsemän tunti khdeksst tunnist, joiden ikn moottori ei käytetä täydellä teholl) on tphduttv enintään risteilynopeudell. Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min): Moottorin ohjekierrosnopeus täydellä teholl (1/min) Risteilynopeus Vähenemä moottorin ohjekierrosnopeudest (1/min) /min 115 hv (vin Tier 2) 300 1/min /min 400 1/min Nämä nimellisrvot on trkoitettu (ei-kupllisiin) vp-jn sovelluksiin, joiss lust käytetään enintään 500 tunti vuodess. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Käyttö-, huolto- j tkuuohjekirjss selostettu rutiinihuolto on suoritettv jlln tkuuktteen smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Tkuuvteet tulee tehdä Mercury Mrinen vltuutetun korjusliikkeen kutt. Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. TAKUUN LAKKAUTUS: Tkuusuoj stetn lkkutt, jos: Tuote otettiin hltuun vähittäissikklt Hnkint huutokupst Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Rekisteröitiin väärin tiedoin MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö vurioit, joiden syynä on epänormli käyttö vurioit, joiden syynä on sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) 90-8M fin JOULUKUU 2013 Sivu 3

12 Os 1 - Tkuu vurioit, joiden syynä on tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi vurioit, joiden syynä on liminlyönti vurioit, joiden syynä on onnettomuus vurioit, joiden syynä on tuotteen upottminen nesteeseen vurioit, joiden syynä on väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) vurioit, joiden syynä on väärä huolto vurioit, joiden syynä on muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet vurioit, joiden syynä on tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden käyttö Osien muuttelu ti poistminen vurioit, joiden syynä on veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio vurioit, joiden syynä on moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin vurioit, joiden syynä on veneen käyttäminen moottori liin pitkälle trimmttun. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA SAATTAVAT VAIHDELLA MAASTA RIIPPUEN. Kevyessä kupllisess käytössä olevien tuotteiden milmnljuinen rjoitettu tkuu TAKUUN LAAJUUS: Mercury Mrine tk, ettei missään sen uudess moottoriss (tuote) ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. TAKUUN KESTOAIKA: Tkuuik lk tuotteen ensimmäisestä myyntipäivästä kevyeen kuplliseen käyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Tämä rjoitettu tkuu nt tkuusuojn yhden (1) vuoden ti 500 tunnin jksi riippuen siitä, kumpi tulee ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Jäljellä olev tkuuik ei voi siirtää muille. KEVYEN KAUPALLISEN KÄYTÖN OHJEARVOT: Koskevt vihtelevi kuormitussovelluksi, joiss täysteho rjoittuu yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käytön (ne 7 tunti 8 tunnist, joiden ikn moottori ei käytetä täydellä teholl) on tphduttv enintään risteilynopeudell. Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min): Moottorin ohjekierrosnopeus täydellä teholl (1/min) Risteilynopeus Vähenemä moottorin ohjekierrosnopeudest (1/min) /min 400 1/min KAUPALLISEKSI KÄYTÖKSI: määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Mikäli tuotteen käyttö ylittää kevyttä kupllist käyttöä koskevt määritykset, tkuu mitätöityy. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt myyjäliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss selostettu rutiinihuolto on suoritettv jlln tkuuktteen smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. Sivu M fin JOULUKUU 2013

13 Os 1 - Tkuu MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Tkuuvteet tulee tehdä Mercury Mrinen vltuutetun korjusliikkeen kutt. Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. TAKUUN LAKKAUTUS: Tkuusuoj stetn lkkutt, jos: Tuote otettiin hltuun vähittäissikklt Hnkint huutokupst Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Rekisteröitiin väärin tiedoin MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö vurioit, joiden syynä on epänormli käyttö vurioit, joiden syynä on sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) vurioit, joiden syynä on tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi vurioit, joiden syynä on liminlyönti vurioit, joiden syynä on onnettomuus vurioit, joiden syynä on tuotteen upottminen nesteeseen vurioit, joiden syynä on väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) vurioit, joiden syynä on väärä huolto vurioit, joiden syynä on muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet vurioit, joiden syynä on tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden käyttö Osien muuttelu ti poistminen vurioit, joiden syynä on veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio vurioit, joiden syynä on moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin vurioit, joiden syynä on veneen käyttäminen moottori liin pitkälle trimmttun. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA SAATTAVAT VAIHDELLA MAASTA RIIPPUEN. 90-8M fin JOULUKUU 2013 Sivu 5

14 Os 1 - Tkuu Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön) TAKUUN LAAJUUS: Mercury Mrine tk, ettei yksikään sen uusi huvikäyttöön trkoitettu moottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. TAKUUN KESTOAIKA: Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäisen kerrn myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön, sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle (ei-kupllisess käytössä), kun tuote rekisteröidään sinmukisesti uudelleen. Tkuusuoj stetn lkkutt käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok on snut tuotteen vkuutusvteen seuruksen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuusuoj on stviss inostn vähittäismyyntisikkille, jotk ostvt Mercury Mrinen vltuuttmlt myyntiliikkeeltä tuotteen jälleenmyyjältä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huoltoj tkuuohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (rjoituksett mukn lukien suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää itsellään oikeuden vti, että tkuusuojn sminen riippuu sinmukisen huollon todistettvst suorittmisest. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, vlintmme mukn, korjt villiset ost, viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury pidättää itsellään oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn on nnettv Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työj mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden, ohjusjärjestelmien korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Tkuukäytäntö Austrli j Uusi-Seelnti MerCruiserin rjoitettu tkuu Austrli j Uutt-Seelnti koskev käytäntö Tämän rjoitetun tkuun myöntäjä on Mrine Power Interntionl Pty Ltd ACN osoitteest Bessemer Drive, Dndenong South, Victori 3175, Austrli (puhelin (61) (3) ) sähköposti: merc_info@mermrine.com. Mitä tkuu ktt Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kuluttjlle myöntämät edut nnetn muiden kuluttjlin myöntämien oikeuksien j korvuskeinojen lisäksi suhteess tuotteisiin ti plveluihin, joit tkuu koskee. Austrlin kuluttjlin mukiset tkuut Tuotteemme sisältävät tkuit, joit ei void sulke pois Austrlin kuluttjlin puitteiss. Sinull on oikeus sd korvv tuote ti hyvitys merkittävästä vist sekä korvus muist kohtuullisesti ennkoitvist menetyksistä ti vhingoist. Sinull on myös oikeus sd tuotteet korjtuiksi ti vihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän ltuisi ti vik ei täytä merkittävän vin määritystä. Sivu M fin JOULUKUU 2013

15 Tämän rjoitetun tkuun kestoik Os 1 - Tkuu Voit vti tämän rjoitetun tkuun list korvust vin virheille, jotk ilmenevät sinmukisen tkuujkson ikn (ktso seurv). Meidän on myös stv korvushkemuksesi ennen tkuujn päättymistä. MerCruiserin ensiinikäyttöiset sisäperä- j sisämoottorit Khden vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen MerCruiser SeCore Kolmen vuoden tuotetkuu Neljän vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen MerCruiser Tow Sport -moottorit Kolmen vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen MerCruiser Diesel Khden vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen Tkuuik huvivenekäyttöön Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle huvivenekäyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen ei pidennä tämän rjoitetun tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist. Trkist omn mllisi perustkuuik. Tkuuik kuplliseen käyttöön Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle kuplliseen käyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuun siirto Jäljellä olev tkuuik voidn siirtää seurvlle huvikäyttöön ostvlle sikklle rekisteröimällä tuote sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Tkuun lkkutus Tämän rjoitetun tkuun mukinen tkuuik päättyy seurvsti hnkitun, käytetyn tuotteen oslt: Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Hnkint romuliikkeestä Hltuunotto vähittäissikklt Hnkint huutokupst Ehdot, jotk on täytettävä tkuusuojn smiseksi Tämän rjoitetun tkuun mukisen tkuusuojn svt vin vähittäismyyntisikkt, jotk ostvt tuotteen Mercury Mrinen myyntimss vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuusuojn smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. Mitä Mercury tekee Mercury Mrinen yksinominen j ino velvoite tämän rjoitetun tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. 90-8M fin JOULUKUU 2013 Sivu 7

16 Os 1 - Tkuu Tämän rjoitetun tkuun ntmn tkuusuojn sminen Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine - myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on stvn osoitteest Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus yllä minittuun osoitteeseen. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tämä rjoitettu tkuu ei korv ostjlle sin liittyviä kuljetuskuluj ti mtkik. Jos suoritettu huolto ei ole tämän rjoitetun tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttj ei ole velvollinen mksmn silloin, kun huolto suoritetn hyväksyttävän ltutkuun virheen korjmiseksi j kyseinen tkuu on Mercury Mrine sitov Austrlin kuluttjlin mukn. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tämän rjoitetun tkuun mukisen tkuusuojn smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Veneen käyttäminen moottori ylitrimmttun Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell. Ktso Käyttö-, huolto- j tkuuohjekirj. Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi. Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden knss. Ktso Käyttö-, huolto- j tkuuohjekirj. Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, silloinkin, kun käyttäjänä on edellinen omistj, mitätöi tkuun. Tämä rjoitettu tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Tämä rjoitettu tkuu ei myöskään kt veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyviä kuluj. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Tämän rjoitetun tkuun vtimisest koituvt kulut Tämä rjoitettu tkuu ei kt mitään kuluj, jotk tkuun vtiminen stt iheutt sikklle. Sivu M fin JOULUKUU 2013

17 Os 1 - Tkuu VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET LUKUUNOTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOITA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. Tkuun siirto Austrli j Uutt-Seelnti koskev käytäntö Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä rungon tunnistenumeron (HIN) Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Austrliss j Uudess-Seelnniss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment Brunswick Asi Pcific Group Privte Bg 1420 Dndenong South, Victori 3164 Austrli Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Osoitteenmuutos on mhdollist tehdä milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä rungon tunnistenumero (HIN). Yleiset tkuutulukot Tkuutulukko Yhdysvlloiss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit MerCruiser-hinusurheilumoottorit 1 vuott 2 vuott 3 vuott 2 vuott 3 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott 4 vuott MerCruiser-sisämoottorit MPI, 8.2 H.O. MerCruiser-sisämoottorit Horizon Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Yhdysvltojen ulkopuolell Jos tuote on ostettu Yhdysvltojen ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Kndss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit MerCruiser-hinusurheilumoottorit 1 vuott 2 vuott 3 vuott 2 vuott 3 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott 4 vuott Normli rjoitettu korroosiotkuu Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin 90-8M fin JOULUKUU 2013 Sivu 9

18 Os 1 - Tkuu Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiser-sisämoottorit MPI, 8.2 H.O. MerCruiser-sisämoottorit Horizon Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Kndn ulkopuolell Jos tuote on ostettu Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Austrliss j Uudess-Seelnniss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu Normli rjoitettu korroosiotkuu Kupllinen sovellus MerCruiserin sisäperä- j sisämoottorit 2 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott MerCruiserhinusurheilumoottorit Mercury Dieselin sisäperä- j sisämoottorit 3 vuott 3 vuott 2 vuosi 3 vuott Ot yhteys lähimpään Mrine Power Service Centeriin Austrlin j Uuden-Seelnnin ulkopuolell Jos tuote on ostettu Austrlin j Uuden-Seelnnin ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin ensiini- j dieselmoottorit Tuote MerCruiserin sisäperä- j sisämoottorit Mercury Dieselin sisäperä- j sisämoottorit Normli rjoitettu tkuu 2 vuott 3 vuott 2 vuott 3 vuott Normli rjoitettu korroosiotkuu Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Eteläisen Tyynenmeren lueen ulkopuolell Jos tuote on ostettu Eteläisen Tyynenmeren lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Asiss MerCruiserin ensiini- j dieselmoottorit Tuote MerCruiserin ensiinikäyttöiset sisäperä- j sisämoottorit Normli rjoitettu tkuu Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott Asin ulkopuolell Normli rjoitettu korroosiotkuu Kupllinen sovellus 1 vuosi 3 vuott Ot yhteys lähimpään Mrine Power Service Centeriin Jos tuote on ostettu Asin lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 2 vuott 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Jos tuote on ostettu Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Sivu M fin JOULUKUU 2013

19 Tkuutulukot Lähi-idässä j Afrikss (Etelä-Afrikk lukuun ottmtt) MerCruiserin ensiini- j dieselmoottorit Os 1 - Tkuu Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 1 vuott 2 vuott 3 vuott 2 vuott 3 vuott 4 vuott 1 vuott Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Lähi-idän j Afrikn ulkopuolell Jos tuote on ostettu Lähi-idän j Afrikn lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Etelä-Afrikss MerCruiserin ensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 1 vuott 2 vuott 3 vuott 2 vuott 3 vuott 4 vuott 1 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Lähi-idän j Afrikn ulkopuolell Jos tuote on ostettu Lähi-idän j Afrikn lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. 90-8M fin JOULUKUU 2013 Sivu 11

20 Os 1 - Tkuu Huomutuksi: Sivu M fin JOULUKUU 2013

21 Os 2 - Moottoriisi tutustuminen Os 2 - Moottoriisi tutustuminen Sisällysluettelo Tunnistus Srjnumeron trr Moottorin tietotrr ZF Mrine vihteistot Technodrive vihteistot Ominisuudet j hllintlitteet Äänihälytin Kytkimet Nrullinen hätäktkisin Pidä nrullinen hätäktkisin j ktkisimen nru hyvässä toimintkunnoss Mittristo VesselView SmrtCrft nopeusmittri, kierroslukumittri j digitliset mittrit Digitliset System Link mittrit Hätäktkisin Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Ylikuormitussuojus ylempi moottorin utomttisulketulu Ylikuormitussuojus vsemmnpuoleinen jkorsi...21 Aluksen integrointitulun (VIP) ylikuormitussuojus Engine Gurdin vlvontjärjestelmää M fin JOULUKUU 2013 Sivu 13

22 Os 2 - Moottoriisi tutustuminen Tunnistus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury Mrine -moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Srjnumeron trr Srjnumeron trr sijitsee moottorikopn päällä. c d e ENGINE SERIAL NUMBER SPECIFICATIONS MODEL... I4 DISPLACEMENT L ENGINE ROTATION... LH MAX. W.O.T. RPM IDLE RPM IN NEUTRAL NON ADJ COLOR CODES ENGINE OIL ATF COOLANT QR CODE Scn for dditionl engine informtion BELT ROUTING Kuvss 2.8, 4.2 on smnlinen - Srjnumero - Moottorin tekniset tiedot c - Huoltokohteiden värikoodit d - Pikohjeen koodi e - Hihnn reititys Moottorin tietotrr Vlmistj kiinnittää tehtll moottoriin väärinkäyttöä kestävän moottorin tietotrrn. Se sisältää tärkeitä tietoj. Moottorin tietotrr ei vikut moottorin sennukseen, toimintn eikä suorituskykyyn, eivätkä veneveistämöt ti jälleenmyyjät s ennen myyntiä poist tätä tietotrr ti moottorin os, johon se on kiinnitetty. Jos muutokset ovt trpeen ti moottorin tietotrr on vurioitunut, kysy Mercury Mrinest vihtotrrn stvuudest. Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti iheutt sen, että pkoksupäästöt ylittävät moottorin tehdssetuksien tson. d c e Moottorin tietotrrn esimerkki - Moottorin pino - Moottorin nimellisteho c - Moottorin enimmäiskierrosnopeus (1/min) d - Moottorin srjnumero e - Lyhennetty moottorin kuvus ZF Mrine -vihteistot ZF Mrine 63A 8 -lskulmvihteistoiss j 63IV V-drive -vihteistoiss tunnistuskilvessä näkyvät välityssuhde, srjnumero j mlli. Tyypillinen ZF Mrine -lskulmvihteisto (V-drive on smntyyppinen) - Vihteiston tunnistuskilpi 7449 Sivu M fin JOULUKUU 2013

23 Technodrive-vihteistot Technodrive TM 485-A -vihteistoiss tunnistuskilvessä näkyvät välityssuhde, srjnumero j mlli. Os 2 - Moottoriisi tutustuminen Ominisuudet j hllintlitteet Äänihälytin Tyypillinen Technodrive -vihteisto Moottorisi on vrustettu äänihälytinjärjestelmällä. Äänihälytinjärjestelmä vlvoo tärkeitä komponenttej j ilmoitt käyttäjälle, kun tphtuu virhetoimint. Äänihälytinjärjestelmä ei pysty suojmn moottori virhetoiminnn iheuttmilt vurioilt. Kun elektroninen ohjusjärjestelmä hvitsee kirjttvn virhetoiminnn, äänihälytinjärjestelmä ilmoitt siitä käyttäjälle. Äänimerkin kesto j tyyppi riippuvt viktiln luonteest. Äänimerkin kuullessn käyttäjän tulee ktso ruorinäyttöjä kyseisen tilnteen ymmärtämiseksi. Jott käyttäjä pystyy ktsomn osoitetun virhetoiminnn vikkoodi j suositeltvi toimenpiteitä, moottoriss on oltv mittripketti, jok tukee vroitusjärjestelmää j pystyy näyttämään vikkoodej. Seurviss mittreiss on näyttöjä, jotk näyttävät vikkoodej: VesselView SmrtCrft-järjestelmän kierroslukumittri SmrtCrft-järjestelmän nopeusmittri HUOMAUTUS Äänihälytysjärjestelmän ääni osoitt, että on tphtunut vkv virhetoimint. Sellisen moottorin käyttö, joss on vkv vik, voi vurioitt komponenttej. Jos äänihälyttimestä kuuluu jtkuv äänimerkki, älä jtk käyttöä, ellei se ole trpeen vrllisen tilnteen välttämiseksi. Kun äänimerkki kuuluu, smmut moottori välittömästi, jos et ole vrtilnteess. Yritä löytää vik j korjt se, jos mhdollist. Jos et pysty selvittämään vin syytä, kysy neuvo vltuutetust korjusliikkeestä. Kytkimet Nelisentoinen virtlukko OFF - OFF (pois) -sennoss kikki sähköpiirit ovt pois päältä. Moottori ei toimi, kun virtlukko on OFFsennoss. ACC - ACC-sennoss voidn käyttää mitä thns sähköpiireihin kytkettyjä lisälitteit. Moottori ei toimi, kun virtlukko on ACC-sennoss. ON - ON (päällä) -sennoss kikkiin sähköpiireihin j mittreihin tulee virt. Moottori voidn käynnistää vlinnisell käynnistys-pysäytyskytkimellä. START - Käännä virt-vin käynnistyssentoon j vput kytkin, jott moottori käynnistyy. HUOMAUTUS: Avin voidn poist virtlukost vin kun se on OFF (POIS) -sennoss M fin JOULUKUU 2013 Sivu 15

24 Os 2 - Moottoriisi tutustuminen Khden moottorin käynnistys-pysäytyskytkin Käynnistys-pysäytyskytkin on lisävruste. Se toimii virt-vimen yhteydessä. Jokisell moottorill on om käynnistys-pysäytyskytkin. Usen moottorin käynnistys-pysäytyskytkimen jokinen pinike toimii itsenäisesti. Virt-vimen täytyy oll josennoss, ennen kuin pysähtynyt moottori voidn käynnistää käynnistys-pysäytyskytkimellä. Kun jotkin käynnistys-pysäytyskytkimen pinikett pinetn moottorin käydessä, vstv moottori smmuu Pilssituulettimen kytkin ON Käyttää pilssituuletint, jos vrusteen. OFF Nrullinen hätäktkisin Nrullisen hätäktkisimen trkoituksen on smmutt moottori, mikäli kuljettj odottmtt siirtyy pois ruorist, esimerkiksi jos kuljettj piskutuu vhingoss pois pikltn. Nru on kiinnitetty kuljettjn henkilökohtiseen kellukkeeseen ti rnteeseen. Nrullisen hätäktkisimen lähellä olev trr muistutt käyttäjää kiinnittämään nrun henkilökohtiseen kellukkeeseen ti rnteeseen. ATTACH LANYARD RUN OFF - Hätäktkisimen nrun kiinnike - Nrun trr c - Nrullinen hätäktkisin c Vhingoss heittymiset, kuten putominen yli lidn, tphtuvt todennäköisimmin: Mtllitiset urheiluveneet Klstusveneet Moottoriurheiluveneet Vhingoss heittymisiä voi sttu myös: Huonot jotvt Istuminen istuimell ti veneen lidll plnusnopeuksill Seisominen plnusnopeuksill Ajminen plnusnopeuksill mtlss ti esteikköisessä vedessä Otteen hellittäminen ohjuspyörästä Alkoholin ti huumeiden käytön iheuttm huolimttomuus Käännösten tekeminen suurell veneen nopeudell Sivu M fin JOULUKUU 2013

25 Os 2 - Moottoriisi tutustuminen Nrun pituus on yleensä cm (4 5 ft) suorksi vedettynä, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä thttomn ktivoinnin minimoimiseksi siinä tpuksess, että kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Kuljettj voi lyhentää nru kietomll sen rnteeseens ti tekemällä siihen solmun. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest. Vene voi vpll kulkiessn iheutt sen kulkureitillä oleville vmmoj smoin kuin ollessn käynnissä. Näytä muille mtkustjille oiket käynnistys- j käyttömenettelyt siltä vrlt, että he joutuvt ohjmn venettä hätätilnteess.! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt piskutu eteenpäin, eteenpäinliikkeen odottmttomsti pysähtyessä, mikä on erityisen huolestuttv veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuriti ohjuskomponenttien runtelemiksi. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Pidä nrullinen hätäktkisin j ktkisimen nru hyvässä toimintkunnoss Vrmist ennen jokist käyttöä, että nrullinen hätäktkisin toimii kunnoll. Käynnistä moottori j smmut se sitten vetämällä hätäktkisimen nrust. Jos moottori ei smmu, vie ktkisin korjttvksi ennen veneen käyttöä. Trkst ennen jokist käyttöä, että hätäktkisin on hyvässä toimintkunnoss eikä sen nruss ole repeämiä, viiltoj ti kulumi. Trkst, että nrun päissä olevt kiinnikkeet ovt hyvässä kunnoss. Vihd vurioituneet ti kuluneet hätäktkisimen nrut. Mittristo VesselView Moottori stt oll liitetty SmrtCrft VesselView -näyttöön. VesselView 7 on kttv venetietokeskus, jok voi näyttää jop neljän ensiini- ti dieselmoottorin tiedot. Se vlvoo j rportoi jtkuvsti peruskäyttötietoj, mukn lukien yksityiskohtisi tietoj, kuten meriveden lämpötil j syvyyttä, jokulm, veneen nopeutt j ohjuskulm sekä polttoine-, öljy-, vesi- j jätevesisäiliöiden til. VesselView-näyttöön voidn yhdistää myös veneen GPS-järjestelmän ti muun NMEA-yhteensopivn litteen. Tällöin sdn tuoreet tiedot nvigoinnist, nopeudest j kohteeseen trvittvst polttoinemäärästä. 90-8M fin JOULUKUU 2013 Sivu 17

26 Os 2 - Moottoriisi tutustuminen VesselView 4 j 7 käsittävät micro SD -korttiportin, jonk vull vltuutettu vlmistj ti jälleenmyyjä voi tuod ohjelmkokoonpnon. Omistj voi myös käyttää sitä kuvien ti grfiikn tuomiseen. Kun käytössä on usempi kuin yksi VesselView, joko kolmen ti neljän moottorin sovelluksiss useit ruorej vrten, sm micro SD -kortti voidn käyttää näiden kokoonpnojen ltmiseen. VesselView Ktso VesselView-käyttöohjekirjst näytön yksityiskohtiset käyttöohjeet. SmrtCrft-nopeusmittri, -kierroslukumittri j digitliset mittrit SmrtCrft -mittrijärjestelmä täydentää VesselView-tuotteen ntmi tietoj. Mittrijärjestelmässä sttvt näkyä: Moottorin kierrosluku Veneen nopeus Jäähdytysnesteen lämpötil Öljynpine Akun jännite Polttoineen kulutus Käyttötunnit SmrtCrft-kierroslukumittri j -nopeusmittri - Kierroslukumittri - Nopeusmittri c - LCD-näyttö c SmrtCrft-mittrijärjestelmä utt myös tunnistmn äänihälyttimeen liittyvät vikkoodit. SmrtCrft-mittrijärjestelmä näyttää tärkeitä moottorin hälytystietoj sekä muit mhdollisi ongelmi nestekidenäytössä. Ktso SmrtCrft-mittrijärjestelmän mukn tulevst oppst järjestelmän peruskäyttötiedot sekä yksityiskohtist tieto järjestelmän vlvomist vroitustoiminnoist. Digitliset System Link -mittrit Joisskin mittrijärjestelmissä on mittreit, jotk täydentävät VesselView-näytön sekä SmrtCrft-kierroslukumittrin j - nopeusmittrin ntmi tietoj. Omistjn/käyttäjän tulee tunte kikki veneessä olevt mittrit j niiden toiminnot. Pyydä veneen jälleenmyyjää selittämään veneessä näkyvät mittrit j normlilukemt. Sivu M fin JOULUKUU 2013

27 Os 2 - Moottoriisi tutustuminen Moottorin mukn stetn toimitt seurvntyyppisiä digitlimittreit. c d Digitliset System Link -mittrit Os Mittri Näyttää ei s ylittää Öljynpinemittri Koneen öljynpinemittri Jännitemittri Akun jännite c Veden lämpötilmittri Moottorin käyntilämpötil d Polttoinemittri Säiliössä olevn polttoineen määrä Hätäktkisin Hätäktkisint käytetään smmuttmn moottorit hätätilnteess, esim. jos joku puto yli lidn ti jos potkuri juuttuu johonkin kiinni. Kun hätäktkisint käytetään, se keskeyttää tehonsyötön moottoriin j vihteistoon. Jos veneessä on hätäktkisin, se smmutt kikki moottorit Tyypillinen hätäktkisin Hätäktkisimen ktivointi pysäyttää moottorin ti moottorit välittömästi, mutt veneen eteneminen voi jtku jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene voi itsestään liikkuessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suosittelemme, että näytät muille mtkustjille oiket käynnistys- j käyttömenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess. Joskus ktkisin voidn ktivoid vhingoss normlin käytön ikn, mikä voi iheutt seurvt vrtilnteet: Veneessä olevt sttvt piskutu eteenpäin, kosk eteenpäinliike pysähtyy odottmttomsti, j veneen etuosss olevt mtkustjt sttvt lentää keuln yli j jäädä mhdollisesti potkuri- ti ohjuskomponenttien runtelemiksi. Käyttäjä stt menettää tehon j ohjuksen hllinnn kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Käyttäjä stt menettää veneen hllinnn rntuduttess. Moottorin käynnistäminen uudelleen virtlukost ti käynnistyspinikkeest hätäktkisimell smmutuksen jälkeen ilmn, että virtlukko kytketään ensin off-sentoon (pois) vähintään 30 sekunniksi, käynnistää moottorin uudelleen mutt iheutt vikkoodien ilmenemisen. Ellet ole mhdollisesti vrllisess tilnteess, käännä virtlukko off-sentoon vähintään 30 sekunniksi, ennen kuin käynnistät moottorin ti moottorit uudelleen. Jos vikkoodej näkyy vielä uudelleen käynnistämisen jälkeen, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Kukosäätimet Veneesi vrusteen voi oll Mercury Precision Prts- ti Quicksilver-kukosäädin. Kikiss säätimissä ei ole ehkä kikki näytettyjä toimintoj. Pyydä myyntiliikkeeltä omn kukosäätimesi kuvus j/ti esittely. 90-8M fin JOULUKUU 2013 Sivu 19

28 Os 2 - Moottoriisi tutustuminen Kojelutn sennettvn mllin toiminnot f e - Vp-sennon lukituspinike - Pelkän ksun pinike c - Nrullinen hätäktkisin d - Kukosäätimen khvn jäykkyydensäätöruuvi e - Kukosäätimen khv f - Trimmi- j kippipinike c d mc Vp-sennon lukituspinike. Estää vihteen j ksun kytkemisen vhingoss. Vp-sennon lukituspinike on pinettv sisään, jott ohjuskhv sdn pois vp-sennost. Pelkän ksun pinike. Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin kukosäätimen khvn olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen vustmiseen. Nrullinen hätäktkisin. Kytkee sytytyksen pois, jos kuljettj (hätäktkisimeen yhdistettynä ollessn) siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Ktso Nrullinen hätäktkisin hlutesssi lisätietoj tämän kytkimen käytöstä. Kukosäätimen khv. Vihdett j ksu ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä). Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmi- (kippi) -pinike. Ktso Hydrulinen jokulmn säätö. Konsoliin sennettvn mllin ominisuudet d c - Pelkän ksun pinike - Kukosäätimen khv c - Trimmikytkin d - Triler-kytkin c d mc Pelkän ksun pinike. Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin, kun kukosäätimen khv on vp-sennoss. Kukosäätimen khvt. Vihdett j ksu ohjtn kukosäätimen khvn liikkeellä. Työnnä kukosäätimen khv eteenpäin nopell, lujll liikkeellä vp-sennost eteenpäinvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä). Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmikytkin. Ktso Hydrulinen jokulmn säätö -osst trkt hydrulisen jokulmn käyttömenettelyt. Sivu M fin JOULUKUU 2013

29 Os 2 - Moottoriisi tutustuminen Triler-kytkin. Käytetään vetolitteen nostmiseen perävunukuljetust, vesillelsku, rntutumist ti mtlikkojo vrten. Ktso Hydrulinen jokulmn säätö -osst trkt triler-kytkimen käyttöohjeet. Ylikuormitussuojus ylempi moottorin utomttisulketulu Jos sähköistä ylikuormitust esiintyy, sulke pl ti utomttisulke ktkisee piirin. Sähköisen ylikuormituksen syy täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. HUOMAUTUS: Kun moottori pitää käyttää hätätilnteess eikä suuren virrnkulutuksen syytä pystytä löytämään j korjmn, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Plut utomttisulke. Jos utomttisulke pysyy uki, sähköistä ylikuormitust ei ole poistettu. Sähköjärjestelmän trkstust on jtkettv. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Automttisulkkeet suojvt moottorin sähköjärjestelmää. Automttisulketulu sijitsee moottorin päällä olevn knnen pienessä sennusluukuss. Tyypillinen moottorin knsi j sennusluukku - Moottorikopp - Automttisulkkeet Löydettyäsi j korjttusi ylikuormituksen syyn plut utomttisulke pinmll reset (plutus) -pinikett. c d e f Automttisulkkeet moottorin vsemmlt puolelt ktsottun Viite Automttisulkervo Suojus Sijinti sulketuluss 20 A Virtlukko kytkemättä, virt ruoriin Alvsen 10 A Kytkimellinen virt ECM-moduuliin Ylävsen c 10 A Virtlukko ECM-moduuliin Keskivsen d 15 A Kytkimellinen virt ECM-moduuliin Keskioike e 15 A ECM kytkettynä virt SIM:iin Yläoike f 5 A Virt dignostiikkliitin Aloike Ylikuormitussuojus vsemmnpuoleinen jkorsi Jos sähköistä ylikuormitust esiintyy, sulke pl ti utomttisulke ktkisee piirin. Sähköisen ylikuormituksen syy täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. 90-8M fin JOULUKUU 2013 Sivu 21

30 Os 2 - Moottoriisi tutustuminen HUOMAUTUS: Kun moottori pitää käyttää hätätilnteess eikä suuren virrnkulutuksen syytä pystytä löytämään j korjmn, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Automttisulkkeen tulee plutu utomttisesti. Jos utomttisulke pysyy uki, sähköistä ylikuormitust ei ole poistettu. Sähköjärjestelmän trkstust on jtkettv. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Automttisulkkeet suojvt moottorin sähköjärjestelmää minitull tvll. Automttisulketulu sijitsee moottorin ohjusmoduuliin kiinnitetyn jkorsin sisällä. Kun ylikuormituksen syy on löydetty j poistettu, liitä käynnistyskku j käännä virt-vin josentoon. Automttisulkkeen tulee plutu utomttisesti. Jos utomttisulke ei pludu, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Vsemmnpuoleinen jkorsi Virtpiirien suojus Virtlukko kytkemättä, virt ruoriin Kytkimellinen virt ECM-moduuliin Virtlukko ECM-moduuliin Kytkimellinen virt ECM-moduuliin ECM kytkettynä virt SIM:iin Virt dignostiikkliitin Automttisulkkeen rvo 20 A 10 A 10 A 15 A 15 A 5 A Aluksen integrointitulun (VIP) ylikuormitussuojus Aluksen integrointitulu (VIP) on tvllisesti kiinnitetty moottoritiln. Siinä on kolme utomttisulkett, jotk uttvt suojmn järjestelmän johdotust. c - Ruorin utomttisulke (10 A) - Vihteiston utomttisulke (15 A) c - SIM-/luksen utomttisulke (10 A) Engine Gurdin -vlvontjärjestelmää Engine Gurdin -vlvontjärjestelmä vlvoo moottorin kriittisiä ntureit j ilmoitt vrhisess viheess mhdollisist ongelmist. Engine Gurdin toimii in moottorin käydessä, joten sinun ei siltä osin trvitse huolehti turvllisuudestsi. Järjestelmä regoi ongelmn ntmll kuuden sekunnin äänimerkin j/ti rjoittmll moottorin teho sen suojelemiseksi vurioilt. Sivu M fin JOULUKUU 2013

31 Os 2 - Moottoriisi tutustuminen Jos Engine Gurdin -järjestelmä on ktivoitunut, vähennä moottorin nopeutt. Ongelm on piknnettv j korjttv. Järjestelmä täytyy plutt lkusetuksiin, ennen kuin moottori toimii suurill nopeuksill. Ksuvivun siirtäminen tkisin joutokäyntisentoon plutt Engine Gurdin -järjestelmän lkusetuksiin. Jos Engine Gurdin -järjestelmä on määrittänyt, ettei lkusetusten pluttminen ole korjnnut ongelm, Engine Gurdin jää ktivoiduksi j rjoitt ksu. Ongelm on piknnettv j korjttv, ennen kuin Engine Gurdin nt moottorin svutt normlin käyttölueen. 90-8M fin JOULUKUU 2013 Sivu 23

32 Os 2 - Moottoriisi tutustuminen Huomutuksi: Sivu M fin JOULUKUU 2013

33 Sisällysluettelo Os 3 - Vesillä Os 3 - Vesillä Suosituksi turvlliseen veneilyyn Hiilimonoksidiltistus Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Tärkeitä käyttötietoj Vesille lsku Toimintjkson ohjervovtimukset Suurtehokäytön rvot Käyttötulukko Käyttö jäätymislämpötilss j kylmällä säällä Tyhjennystulpp j pilssipumppu Veneen perävunukuljetus Käynnistys, vihteenvihto j pysäytys Ennen moottorin käynnistystä Tärkeitä tietoj SmrtStrt Kylmän moottorin käynnistys Moottorin lämmitys Lämpimän moottorin käynnistys Vihteen vihto Uisteluventtiilin käyttö Technodrive vihteistoiss Moottorin smmutus (Pysäytys) Vedessä olevien ihmisten suojminen Veneen olless käytössä Veneen olless piklln Pikvene j suuritehoinen vene Mtkustjien turvllisuus ponttoni j knsiveneissä...32 Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä...34 Veneen pohj Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut Alkuviheen totutuskäyttö Moottorin totutusjo tunnin totutusjo Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Trkstus ensimmäisen kuden lopuss M fin JOULUKUU 2013 Sivu 25

34 Os 3 - Vesillä Suosituksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Rdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuorm (pino) kntokyvyn oslt (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury Mrine -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit. Mtkustjt eivät s istu ti oll missään pikss, jost äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö voi heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Sivu M fin JOULUKUU 2013

35 Os 3 - Vesillä Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn. Jos veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän viidessä sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Hiilimonoksidiltistus Vro häkämyrkytystä Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. Pysyttele loitoll pkoksulueist Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/odysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. Hyvä tuuletus Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: Huono tuuletus Tietyissä jo- ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. 90-8M fin JOULUKUU 2013 Sivu 27

36 Os 3 - Vesillä Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: - Moottorin käyttö, kun vene on htss lituripikss - Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: Veneen jokulm, joss keul on liin korkell - Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Tärkeitä käyttötietoj Vesille lsku TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Toimintjkson ohjervovtimukset TÄRKEÄÄ: Vuriot, jotk iheutuvt väärästä sovelluksest ti siitä, ettei moottori käytetä sille määritetyissä käyttörjoiss, eivät kuulu Mercury Dieselin rjoitetun tkuun piiriin. Mercury Diesel -moottoreit on käytettävä sovelluksiss, jotk täyttävät sinmukisen Mercury Dieselin tuotesovellusinsinöörin ntmt käyttötiedot. Moottori täytyy vrust välityssuhteell j potkurill, jotk sllivt moottorin käymisen täysksull (WOT) sille määritetyllä kierrosluvull. Mercury Dieselin moottorien käyttö sovelluksiss, jotk eivät täytä määritettyjä käyttöprmetrej, ei ole sllittu. Suurtehokäytön rvot A Suurtehokäytön rvot soveltuvt huvivenekäytön (tuloj tuottmttomiin) sovelluksiin, joit käytetään enintään 500 tunti vuodess j joiss täysteho rjoitetn yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käyttämisen tulee tphtu enintään risteilynopeudell (1/min). Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min). Sivu M fin JOULUKUU 2013

37 Os 3 - Vesillä Käyttötulukko Käynnistysmenettely Käynnistyksen jälkeen Ajon ikn Pysähtyminen j smmutus Av moottorin luukku. Tuulet pilssi kokonn. Vlvo moottorin til trkkilemll kikki mittreit. Jos jotkin epänormli ilmenee, smmut moottori. Vlvo moottorin til trkistmll kikki mittrit usein. Siirrä kukosäätimen vipu vpsentoon. Kytke kkuktkisin päälle, jos vrusteen. Trkst, ettei ole polttoine-, öljy-, vesi-, neste- j pkoksuvuotoj. Kuuntele hälytyksen äänimerkkiä. Käytä moottori tyhjäkäynnillä useit minuuttej, jott turohdin j moottori svt jäähtyä. Kytke päälle moottoritiln pilssituuletin, jos vrusteen, j käytä sitä viisi minuutti. Trkist vihde- j ksusäätimen toimint. Käännä virtlukko "OFF"-sentoon. Trkist vuodot: polttoine-, öljy-, vesi- j neste- ym. Trkist ohjuksen toimint. Kytke kkuktkisin pois päältä, jos vrusteen. Aukise polttoineen sulkuventtiili, jos vrusteen. Sulje polttoineen sulkuventtiili, jos vrusteen. Av pohjventtiili, jos vrusteen. Sulje pohjventtiili, jos vrusteen. Esitäytä polttoineen ruiskutusjärjestelmä, jos trpeellist. Huuhtele merivesijäähdytysjärjestelmä, jos jt suol- ti murtovedessä, ti sstuneess vedessä. Käännä virtlukko "START"- sentoon. Vput vin moottorin käynnistyessä. Lämmitä moottori tyhjäkäynnillä muutm minuutti. Käyttö jäätymislämpötilss j kylmällä säällä TÄRKEÄÄ: Jos venettä käytetään pkksell, on ryhdyttävä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vhinko ei ole Mercury Mrinen rjoitetun tkuun kttm. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se ennen moottorin käynnistämistä. Jos käytät moottori 0 C (32 F). lämpötilss ti lle, noudt seurvi ohjeit: Tyhjennä jok päivä käytön jälkeen jäähdytysjärjestelmän merivesiossto kokonn suojellksesi sitä jäätymisvurioilt. Tyhjennä jok päivä käytön jälkeen vesi vedenerottjst, jos se on vrusteen. Täytä polttoinesäiliö päivän käytön jälkeen kondenstion estämiseksi. Käytä vdittv, pysyvätyyppistä pkksnestettä rkenneosien suojmiseksi jäätymisvhingoilt. Käytä erityistä kylmän sään voiteluöljyä j vrmist, että kmpikmmioss on riittävästi öljyä. Vrmist, että kku on riittävän suuri j täysin ldttu. Trkist, että kikki muut sähkölitteet ovt moitteettomss kunnoss. Lämpötiloiss, jotk ovt -20 C (-4 F) ti lle, käytä jäähdytysineen lämmitintä helpottksesi kylmäkäynnistystä. Jos moottori käytetään rktisiss lämpötiloiss, kuten -29 C (-20 F) ti lle, kysy Mercury Dieselin vltuutetust korjusliikkeestä neuvoj erityisistä kylmän sään vrusteist j vrotoimenpiteistä. Lisätietoj on kohdss Os 6 sdksesi lisätietoj kylmästä säästä ti pitkäikisest säilytyksestä. Tyhjennystulpp j pilssipumppu On luonnollist, että veneesi moottoritiln kertyy vettä. Tämän vuoksi veneet vrustetn normlisti tyhjennystulpll ti pilssipumpull. On tärkeää trkist nämä kohteet säännöllisesti sen vrmistmiseksi, ettei vedenpint nouse moottorin tsolle. Moottorin ost vurioituvt, jos ne jäävät veden lle. Uppomisen iheuttm vhinko ei ole Mercury Mrinen rjoitetun tkuun kttm. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös/ulos- ti ls/sisään-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetolite täyteen kuljetussentoon j tue se vlinnisell perävunutrvikesrjll, jok on stviss Mercury Mrinen vltuutetust korjusliikkeestä. 90-8M fin JOULUKUU 2013 Sivu 29

38 Os 3 - Vesillä Käynnistys, vihteenvihto j pysäytys! VAARA Höyryt voivt syttyä plmn j iheutt räjähdyksen, jost voi oll seuruksen moottorivurio ti vkvi henkilövmmoj. Älä käytä herkästi syttyviä ineit, kuten eetteriä, propni ti ensiiniä, moottorin imusrjss käynnistyksen pun.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. Ennen moottorin käynnistystä HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. TÄRKEÄÄ: Huomioi seurvt sit ennen moottorin käynnistystä: Huolehdi, että merivedenottopumppu s vettä. Vrmist, että moottorin kmpikmmioss on oike määrä vllitsevn lämpötiln sopiv öljyä. Lisätietoj on kohdss Os 4 Tekniset tiedot. Vrmist kikkien sähköliitosten kiinnitys. Trkist soveltuvt kohdt osist Huoltoiktulut j Käyttötulukko. Suorit kikki muut trpeelliset trkstukset, jotk Mercury Dieselin vltuutettu korjusliike ti veneen omistjn ohjekirj ti käyttöohjekirj neuvoo suorittmn. Tärkeitä tietoj SmrtStrt TÄRKEÄÄ: Tässä moottoriss on SmrtStrt. SmrtStrt suoritt kikki sinmukiset käynnistystoiminnot, kun käynnistyskytkin kytketään ensimmäistä kert. SmrtStrt-toiminnot loitetn kääntämällä virt-vin START-sentoon, minkä jälkeen se vputetn, ti kääntämällä virt-vin käyntisentoon j sitten pinmll j vputtmll käynnistys-/ pysäytyskytkin, jos vrusteen. SmrtStrt ohj käynnistysprosessi utomttisesti. Kun käynnistyskytkin kytketään, järjestelmä lähettää moottorin elektroniselle ohjusmoduulille merkin käynnistää moottori. Käynnistin s teho, kunnes moottori käynnistyy, j käynnistysprosessi päättyy muutmn sekunnin kuluttu ti kun moottori svutt kierrosluvun 400 1/min. Jos moottori yritetään käynnistää sen olless käynnissä, moottori smmuu. Kylmän moottorin käynnistys! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. HUOMAUTUS: Trkist nestetsot ennen moottorin käynnistystä. Lisätietoj on kohdss Os 5 Huoltoiktulut. 1. Kytke päälle moottoritiln pilssituuletin (jos vrusteen) j käytä sitä viisi minuutti. Ti v moottoritiln luukku, jott voit tuulett pilssin, ennen kuin yrität käynnistää moottorin. 2. Aset kukosäätimen khv vplle. HUOMAUTUS: Jos moottori ei ole käytetty vähään ikn eikä se käynnisty helposti vkiokäynnistysmenettelyllä, käytä polttoineensuodttimen knnss olev polttoineen rikstint. Liikut rikstimen mäntää ylös j ls neljäviisi kert, ennen kuin yrität käynnistää moottorin. 3. Käännä virt-vin sentoon "RUN" (käy). 4. Käännä virtlukko käynnistyssentoon (START) j vput se ti pin käynnistys-/pysäytyspinikett. Jos moottori on kylmä, nn sen käydä tyhjäkäynnillä 6 10 minuutti ti kunnes moottori svutt normlin käyttölämpötiln. TÄRKEÄÄ: Moottorin öljynpineen tulisi oll yli 69 kp (10 psi) muutmss sekunniss moottorin käynnistämisen jälkeen. Smmut moottori, jos öljynpine ei vst tätä rvo. Piknn j korj ongelm. Jollei vin korjminen onnistu, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 5. Vrmist, että kikki mittrit toimivt sinmukisesti j osoittvt normlej lukemi. Moottorin lämmitys HUOMAUTUS Lisääntyneen kitkn j rjllisen öljyvirtuksen iheuttm moottorin kuluminen ovt suurimmilln moottorin olless kylmä. Vähennä moottorin kulumist ntmll moottorin jäähdytysnesteen svutt normli käyttölämpötil, ennen kuin kiihdytät vuhti nopesti ti jt täydellä ksull. Sivu M fin JOULUKUU 2013

39 1. Käynnistyksen jälkeen on vrmistettv, että mittristo toimii sinmukisesti. Os 3 - Vesillä 2. Käytä moottori kierrosluvull /min, kunnes moottorin lämpötil on normlill käyttölueell. On hyvin tärkeää, että moottori lämmitetään ennen täyttä kuormitust. Lämmitysik mhdollist sen, että voiteluöljy pääsee muodostmn klvon liikkuvien osien väliin. HUOMAUTUS: Moottorin lämmitysik kylmällä säällä voidn lyhentää jmll lust hitll moottorin kierrosluvull. Aloit normli luksen käyttö, kun järjestelmät svuttvt käyttölämpötilns. 3. Kun moottori on svuttnut käyttölämpötiln:. Öljynpineen tulee oll määrätyllä lueell. Lisätietoj on kohdss Os 4 Moottorin tekniset tiedot. Pysäytä moottori, jos öljynpine ei ole määrätyllä lueell.. Trkist, ettei polttoinejärjestelmän ruiskutuspumpust, polttoineputkist, -suodttimest j -johdoist vuod mitään. c. Trkist, vuotvtko moottori j vihteisto, öljynsuodtin, öljyletkut, öljyletkujen liitännät j öljypohj. d. Trkist, vuotvtko jäähdytysnesteletkut, lämmönvihtimen liitännät, jälkijäähdytin, vesipumppu j vlutusliittimet. 4. Piknn j korj vit ti ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen, jollet voi määritellä vik. Lämpimän moottorin käynnistys 1. Kytke päälle moottoritiln pilssituuletin (jos vrusteen) j käytä sitä 5 minuutti. Ti v moottoritiln luukku tuulettksesi pilssin, ennen kuin yrität käynnistää moottorin. 2. Aset kukosäätimen khv vplle. 3. Käännä virtlukko sentoon START (KÄYNNISTYS) j vput vin, kun moottori käynnistyy. 4. Vrmist, että kikki kojeet toimivt sinmukisesti j osoittvt normlej lukemi. Vihteen vihto HUOMAUTUS Vihteisto vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. HUOMAUTUS Jos potkurikseli ei pyöritetä vihteit vihdettess ti jos vihdemeknismi työnnetään väkisin, kun moottori ei ole käynnissä, seuruksen voi oll tuotevurio. Jos joudut siirtymään vihteelle, kun moottori ei ole käynnissä, pyöritä potkurikseli käsin sinmukiseen suuntn. Vrmist ennen vihteen vihto, että kukosäätimen ksuvipu on vpll. Siirrä kukosäätimen vihdevipu eteen eteenpäinvihteelle ti tkse peruutusvihteelle. Siirrä ksu hluttuun sentoon vihteen vihdon jälkeen. Uisteluventtiilin käyttö Technodrive-vihteistoiss Uisteluventtiili hiljentää potkurin nopeuden lle normlinopeuden, jok svutetn moottorin käydessä tyhjäkäynnillä. Uistelutoiminto mhdollist potkurin nopeuden vihtelun muutmst kierroksest minuutiss 70 prosenttiin normlikäytössä svutettvst kierrosnopeudest.! VAROITUS Vältä vmmt j venevuriot. Kun moottori on uistelutilss, ruorin hllint ohjuksen j lituriin spumisen ikn on rjoitettu j epävkt. Siirry pois uistelutilst, ennen kuin yrität ohjt trksti ti spu lituriin. HUOMAUTUS Vihteisto vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. HUOMAUTUS Moottorin liin suuri kierrosnopeus uistelutilss stt ylikuument vihteistonesteen j iheutt vihteisto- ti moottorivurion. Älä koskn käytä moottori yli /min, kun uistelutoiminto on käytössä. Ktso uisteluventtiilin käyttöohjeet sinmukisest Technodrive-käyttöohjekirjst. Jott vältytään vkvilt vihteistovurioilt, älä koskn käytä moottori yli /min kierrosnopeudell uistelutoiminto käytettäessä. Moottorin smmutus (Pysäytys) 1. Aset kukosäätimen ohjusvipu vplle. 90-8M fin JOULUKUU 2013 Sivu 31

40 Os 3 - Vesillä HUOMAUTUS Jos moottori pysäytetään heti sen jälkeen, kun se on toiminut suurell kuormll, turohtimen lkerit sttvt vurioitu. Käytä moottori tyhjäkäynnillä useit minuuttej ennen sen smmuttmist. 2. Käytä moottori tyhjäkäynnillä useit minuuttej, jott turohdin j moottori svt jäähtyä. 3. Käännä virtlukko OFF-sentoon ti pin käynnistys-pysäytyskytkintä, jos vrusteen. Vedessä olevien ihmisten suojminen Veneen olless käytössä Vedessä olevt ihmiset eivät pysty nopesti väistämään lähestyvää venettä Lähesty hitsti j ole äärimmäisen vrovinen, kun veneilet lueell, jonk vesissä stt oll ihmisiä. Veneen liikkuess j vihdevivun olless vpll veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. Veneen olless piklln! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd vp-sentoon j smmut moottori, ennen kuin nnt kenenkään oleskell vedessä veneesi lähellä. Pikvene j suuritehoinen vene Jos jmsi vene ktsotn pikveneeksi ti suuritehoiseksi urheiluveneeksi, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j esittelyä jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust veneestä. Ktso lisätietoj kohdst Suuritehoisen veneen jo -lehtisestä, jonk st Mercury Dieselin vltuutetust korjusliikkeestä. Mtkustjien turvllisuus ponttoni- j knsiveneissä Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, jok seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. Veneet, joiss on voin etuknsi Knnell keulkiteen edessä oleskelu on ehdottomsti kiellettyä veneen liikkuess. Huolehdi siitä, että kikki mtkustjt ovt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti piskutu lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen. mc ! VAARA Vältä vkv vmm ti kuolem ponttonin etupään ti voknnen yli putomisen j veneen lle jäämisen seuruksen. Pysy kukn knnen etupäästä j istu, kun vene on liikkeessä. Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Sivu M fin JOULUKUU 2013

41 Os 3 - Vesillä Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. mc Perältojen j vnvesien yli hyppiminen! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. mc Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Kun tätä kuitenkin hrrstetn sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Terävä suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin, hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Sen Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti, kun jt venettä mtlss vedessä ti sellisill lueill, joill epäillään olevn vedenlisi esteitä, joihin veden ll olevt vetolitteen ost, peräsin ti veneen pohj sttvt osu. Tärkein si kelluvn ti vedenliseen esineeseen osumisvrn j siitä iheutuvn henkilövmmn ti iskuvurion estämiseksi on veneen nopeuden hllint. Veneen nopeus on näissä olosuhteiss pidettävä korkeintn lueell km/h (15 25 MPH). Kelluvn ti vedenliseen esineeseen osuminen stt joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Vene voi yhtäkkiä viht suunt. Terävä suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli. Veneen vuhti voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Iskuvurio vetolitteen vedenlisille osille, peräsimelle j/ti veneelle. Muist, että yksi tärkeimmistä sioist, jonk voit tehdä näissä tilnteiss loukkntumis- ti törmäysvhinkojen vähentämiseksi, on veneen nopeuden hllint. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Jos vene on osunut vedenliseen kohteeseen, pysäytä moottori mhdollisimmn pin j trkist, ettei vetojärjestelmässä ole särkyneitä ti löystyneitä osi. Jos vurioit näkyy ti epäillään, vie perämoottori vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. 90-8M fin JOULUKUU 2013 Sivu 33

42 Os 3 - Vesillä Vurioituneiden vedenlisten vetolitteen osien, peräsimen ti veneen pohjn käyttäminen voi iheutt lisävhinko muille moottorin osille ti se voi vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill.! VAARA Vältä osn rikkoutumisest johtuv veneen hllinnn menetys j vkvt vmmt ti kuolem. Älä käytä venettä, jos siinä on iskuvurio. Vie vene trkstettvksi j trvittess korjttvksi. Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Pinon siirtäminen tkse (perään): Lisää yleensä nopeutt j moottorin kierrosluku Aiheutt keuln hyppimistä llokoss Lisää vr, että perälto loiskht veneeseen, kun tulln pois plnuksest Phimmilln se voi iheutt veneen pomppimist Pinon siirtäminen eteen (keuln): Helpott plnust Prnt jo kovll merenkäynnillä Phimmilln se voi iheutt veneen ohjutumisen edestkisin (keulohjus) Veneen pohj Jott mksiminopeus säilyisi, vrmist että veneen pohj on: Puhds; siinä ei ole eliöitä j vesiksvillisuutt. Kieroutumton. Pohjn tulee oll lähes tsinen veden kosketuskohdss. Suor j sileä edestä j tk. Vesiksvillisuutt voi kertyä, kun vene on lituriss. Ksvillisuus pitää poist ennen käyttöä. Se voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Korkeus merenpinnst j ilmsto HUOMAUTUS: Moottorit, joiss on moottorin ohjusyksikkö (ECM), vähentävät korkeus- j ilmstovihtelujen vikutust säätämällä utomttisesti polttoinevirt sään j korkeuden mukn. ECM-moottorit eivät kuitenkn kompensoi lisääntynyttä kuormitust ti rungon til. Korkeuden j ilmston muutokset vikuttvt moottorin suorituskykyyn. Suorituskyvyn huononemisen voi iheutt: Suuri mntieteellinen korkeus Korket lämpötilt Alhinen ilmkehän pine Suuri kosteus Sdksesi moottoristsi optimisuorituskyvyn vihteleviss sääolosuhteiss käytä potkuri, jok nt moottorin käydä normliveneilyssä määritellyllä kierroslukulueell täysksull (WOT), kun veneessä on mksimikuorm. Useimmiss tpuksiss täysksun (WOT) määritetty kierrosluku voidn svutt vihtmll pienempinousuiseen potkuriin. Potkurin vlint HUOMAUTUS Veneen käyttö väärä potkuri sennettun voi rjoitt teho, lisätä polttoineen kulutust, ylikuument moottori ti iheutt sisäisiä moottorivurioit. Vlitse potkuri, jok sllii moottorin käymisen täysksull sille määritetyllä kierrosluvull. Veneen vlmistj j myyntiliike ovt vstuuss moottorin vrustmisest oikeill potkureill. TÄRKEÄÄ: Tässä ohjekirjss käsiteltävät moottorit on vrustettu ECM-yksiköllä, jok rjoitt moottorin kierrosluku. Vrmist, että käytetty potkuri ei nn moottorin käydä rjoitint vsten, kosk tämä joht huomttvn suorituskyvyn menetykseen. HUOMAUTUS: Käytä trkk huoltokierroslukumittri moottorin kierrosluvun trkistukseen. Vlitse potkuri, jok sllii moottorin käydä ohjekierrosluvuill mksimikuormll. Jos täysksukäyttö on suositetun lueen lpuolell, potkuri on vihdettv, jott estetään suorituskyvyn menetys j mhdollinen moottorivhinko. Toislt moottorin käyttö ohjekierrosluvun yläpuolell iheutt normli suuremp kulumist ti vhinko. Potkurin lkuvlinnn jälkeen seurvt tvlliset ongelmt voivt vti potkurin vihto pienempinousuiseen: Sivu M fin JOULUKUU 2013

43 Lämmin sää j suurempi kosteus iheuttvt mtlmmn kierrosluvun (lievempää näissä mlleiss). Suurempi mntieteellinen korkeus iheutt mtlmmn kierrosluvun (lievempää näissä mlleiss). Vurioitunut potkuri ti likinen veneen pohj iheuttvt kierrosluvun lsku. Käyttö lisääntyneellä kuormll ti pinoll (lisämiehistö, vesihiihtäjän veto). Os 3 - Vesillä Prempi kiihtyvyys, jot trvitn esimerkiksi vesihiihdoss, svutetn seurvksi pienemmällä potkurin nousull. Älä käytä täysksu, kun käytät pienempinousuist potkuri etkä vedä vesihiihtäjiä. Alkuvlmistelut Alkuviheen totutuskäyttö Tämän menettelyn noudttminen on tärkeää veneen oike totuttmist vrten. TÄRKEÄÄ: Mercury Mrine suosittelee, että venettä kiihdytetään luj vst sitten, kun tämä menettely on stu loppuun. TÄRKEÄÄ: Älä käytä käynnistysmoottori yli 15 sekunti kerrlln välttääksesi käynnistysmoottorin ylikuumenemisen. Jollei moottori käynnisty, odot 1 minuutti, jott käynnistysmoottori jäähtyy. Toist sitten käynnistysmenettely. 1. Ktso sinmukist Käynnistys, vihteenvihto j pysäytys -osuus j käynnistä moottori. 2. Ann moottorin käydä nopell tyhjäkäynnillä kunnes se on svuttnut normlin toimintlämpötiln. 3. Käytä moottori vihteell kolme minuutti kullkin seurvist kierrosluvuist: /min, /min j /min. 4. Käytä moottori vihteell kolme minuutti kullkin seurvist kierrosluvuist: /min, /min j /min. 5. Käytä moottori vihteell kolme minuutti kullkin seurvist kierrosluvuist: /min, /min j täysksun enimmäiskierrosluku. Moottorin totutusjo 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäisten 20 käyttötunnin ktsotn olevn moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Huomioi totutusjon ikn seurvt säännöt: Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu 1500:n 1/min yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn viisi minuutti kerrlln). Vältä kiihdytystä täysksulle tyhjäkäynnistä. Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Trkist moottorin öljytso säännöllisesti. Lisää öljyä trpeen mukn. Korke öljynkulutus on normli totutusjojkson ikn. Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Jott Mercury Mrine -veneesi moottori sisi mhdollisimmn pitkän käyttöiän, suosittelemme seurv: Vihd moottorin öljy j suodtin sekä vihteistoneste jnkohtn, jok ilmoitetn Huoltoiktulu. Lisätietoj on kohdss Tekniset tiedot j Huolto. Käytä potkuri, jok nt moottorin käydä ohjekierrosluvull täysksull veneen olless täydessä kuormss. Lisätietoj on kohdss Tekniset tiedot j Huolto. Suositelln käyttöä enintään 3/4 ksull. Vältä pitkäikist käyttöä täysksull. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun korjusliikkeeseen, jott voit keskustell määräikishuolto koskevist sioist ti järjestää huollon. Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. 90-8M fin JOULUKUU 2013 Sivu 35

44 Os 3 - Vesillä Huomutuksi: Sivu M fin JOULUKUU 2013

45 Sisällysluettelo Os 4 - Tekniset tiedot Os 4 - Tekniset tiedot Polttoinevtimukset Dieselpolttoine kylmällä säällä Pkksneste/Jäähdytysneste Moottoriöljy Moottorin tekniset tiedot Nesteiden ohjervot Moottori Vihteisto Hyväksytyt mlit M fin JOULUKUU 2013 Sivu 37

46 Os 4 - Tekniset tiedot Polttoinevtimukset! VAARA Jos säädöksiä ei noudtet, seuruksen voi oll tuliplon ti räjähdyksen iheuttm vmm. Tämän moottorin sähköjärjestelmän osi ei ole suojttu ulkoiselt syttymisvrlt. Älä säilytä ti käytä ensiiniä veneissä, jotk on vrustettu näillä moottoreill, ellei moottoritiln ole tehty ensiiniksuj estäviä järjestelyjä (viite: 33 CFR).! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää.! VAARA Tässä moottoriss on käytettävä dieselpolttoinett. Bensiinin, lkoholin, näiden sekoituksen j dieselpolttoineen sekoittminen keskenään voi iheutt tuliplon ti räjähdyksen j vkvn vmmn ti kuolemn niiden seuruksen. Älä koskn sekoit dieselpolttoinett ensiiniin, lkoholiin ti näiden sekoitukseen. TÄRKEÄÄ: Huonon ti veden pilmn dieselpolttoineen käyttö voi vkvsti vurioitt moottori. Huonon polttoineen käyttöä pidetään moottorin väärinkäyttönä, eikä tkuu kt tällä tvll iheutuneit vurioit. Mercuryn dieseleitä trvitn 2D-luokn dieselpolttoineen (erittäin vähän rikkiä sisältävän dieselin) käyttämiseen, jok täyttää ASTM-vtimukset D975 (ti Diesel DIN 590) j jonk vähimmäissetnirvo on 51. BIODIESEL: Käytetty dieselpolttoineseos ei s sisältää yli 7 % iodieselpolttoinett. Yli 7 % iodieselpolttoinett sisältävän LSD:n ti ULSD-polttoineseoksen käyttäminen stt iheutt polttoinejärjestelmän vurioitumisen, ruiskutussuuttimen tukkeutumisen, käynnistysvikeuksi, tiheämmät öljynvihtovälit ti runssti pkoksu. Setniluku mitt dieselpolttoineen syttyvyyttä. Setniluvun lisääminen ei prnn moottorin kokonissuorituskykyä, mutt setnirvo voidn joutu lisäämään kylmän sään ti korken lueen käyttöä vrten. Pienempi setniluku voi iheutt käynnistysvikeuksi j hitmp lämpenemistä sekä lisätä moottorimelu j pkoksupäästöjä. HUOMAUTUS: Jos moottori muuttuu yhtäkkiä meluisksi tnkkuksen jälkeen, olet mhdollisesti snut l-rvoist polttoinett, jonk setnirvo on pieni. Moottoreiss, joiss käytetään hyvin rikkipitoist dieselpolttoinett, se lisää suuresti: Metlliosien syöpymistä Elstomeeri- j muoviosien vurioitumist Moottorin sisäosien, vrsinkin lkerien, liillist kulumist sekä muiden moottoriosien syöpymistä j huomttvi vurioit vikeuksi moottorin käynnistyksessä j käytössä Dieselpolttoine kylmällä säällä Puhds dieselpolttoine pksuuntuu j hyytelöityy kylmässä, ellei sitä käsitellä. Lähes kikki dieselpolttoineet käsitellään niiden käyttöä vstvn ilmstoon j vuodenikn sopiviksi. Jos ilmenee trvett käsitellä dieselpolttoinett vielä lisää, omistj/käyttäjä on vstuuss kupllisen hyytelöitymistä estävän dieselpolttoineen lisäineen käyttämisestä tuotteen käyttöohjeit noudtten. Pkksneste/Jäähdytysneste HUOMAUTUS Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. Dieselmoottorit ovt korkepuristeisi moottoreit, jotk toimivt korkemmiss lämpötiloiss kuin tyypilliset polttomoottorit. Tästä syystä suljetun jäähdytysjärjestelmän j moottorin, mukn luettuin jäähdytysknvien, on pysyttävä niin puhtin kuin mhdollist. Näin vrmistetn moottorin riittävä jäähdytys. Asinmukisen jäähdytyksen vrmistmiseksi suosittelemme, että jäähdytysjärjestelmän suljettu jäähdytysos täytetään vähäsilikttisell etyleeniglykolipkksnesteen j deionisoidun veden seoksell. Tvllinen vesijohtovesi ti pehmeä vesi sisältää epätoivottuj minerlej, jotk voivt jättää runssti jätteitä järjestelmään. Se rjoitt jäähdytysjärjestelmän tehokkuutt. Vähäsilikttisuus estää pkksnesteen erottumisen j silikttigeltiinin muodostumisen. Tämä geltiini voi tukki moottorin j lämmönvihtimen knvt j iheutt moottorin ylikuumenemisen. Suljettuun jäähdytysjärjestelmään s lisätä vin vlmiiksi sekoitettu jäähdytysinett. Hyväksyttävissä jäähdytysnesteliuoksiss on lisä- j estoineit, jotk muodostvt suojvn klvon sisäisiin knviin j suojvt sisäistä jäähdytysjärjestelmää eroosiolt. Sivu M fin JOULUKUU 2013

47 Os 4 - Tekniset tiedot Älä tyhjennä suljettu jäähdytysossto säilytystä vrten. Suljettu jäähdytysossto on pidettävä täytettynä hyväksyttävällä pkksneste-/jäähdytysnesteliuoksell ympäri vuoden, jott vältytään sisäisten pintojen ruostumiselt. Jos moottori ltistetn jäätymislämpötiloille, vrmist, että suljettu jäähdytysossto on täytetty sinmukisesti sekoitetull pkks-/ jäähdytysnesteliuoksell, jok suoj moottorin j jäähdytysosston niiden limmilt ltistuslämpötiloilt. HUOMAUTUS: Suosittelemme käytettäväksi sekoitussuhteeltn 50/50 jäähdytysnesteen (pkksnesteen) liuost j deionisoitu puhdst vettä. 50/50-liuos nt pkkssuojn 35 C:een ( 31 F) sti. Sekoitussuhteen vähentäminen rvoon 40/60 nt pkkssuojn 25 C:een ( 13 F) sti. Älä koskn vähennä sekoitussuhdett lle 40/60 edes lämpimissä ilmstoiss. Sekoitussuhteen lisääminen rvoon 60/40 nt pkkussuojn 50 C:een ( 58 F) sti. TÄRKEÄÄ: Näissä venemoottoreiss käytettävän pkks-/jäähdytysnesteen on oltv vähäsilikttist glykoli, jok sisältää erikoislisäineit j deionisoitu, puhdst vettä. Muun tyyppisten moottorin jäähdytysnesteiden käyttö voi iheutt lämmönvihtimien likntumist j moottorin ylikuumenemist. Älä sekoit erityyppisiä jäähdytysineit, ellet tiedä niiden olevn yhteensopivi. Ktso jäähdytteen vlmistjn ohjeit. Hyväksyttävät pkks-/jäähdytysnesteet on minittu seurvss tulukoss. Ktso lisätietoj kohdst Os 5 Huolto oiket vihtovälit. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Moottoriöljy Pitkäikäinen pkks-/ jäähdytysneste HUOMAUTUS Suljettu jäähdytysjärjestelmä K1 Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Prhn suorituskyvyn j enimmäissuojn iknsmiseksi moottori trvitsee moottoriöljyä, jonk ltuluokk on HDSAEAPI CG-4 j CH-4. Suositmme vkvsti, että käytetään: Kuvus Käyttökoht Osnumero Mercury 4-thtimoottoriöljy 15W40 Moottorin kmpikmmio K1 Tämä öljy on 15W40-öljyn j venemoottorin lisäineiden erityisseos j sopii kikkiin lämpötiloihin. Se täyttää reilusti API CF-2-, CF-4-, CG-4- j CH-4 -öljyjen vtimukset. Muit suositettvi öljyjä: Kuvus Käyttökoht Osnumero Shell Myrin Mopr Texco Urs Super TD Wintershll MultiRekord Veedol Turostr Wintershll VIiv 1 Moottorin kmpikmmio Hnki pikn päältä Nämä öljyt ovt Mercury Mrinen j Mrine Power Europen hyväksymiä. Käytä jok lämpötiln joon 15W40-öljyä. 90-8M fin JOULUKUU 2013 Sivu 39

48 Os 4 - Tekniset tiedot Moottorin tekniset tiedot Kuvus Tekniset tiedot Moottorityyppi 4-sylinterinen dieselrivimoottori 6-sylinterinen dieselrivimoottori Iskutilvuus 2,8 l (169 cid) 4,2 l (254 cid) Sytytysjärjestys Sylinterin läpimitt Iskunpituus Moottorin nimellinen kierrosnopeus (ktso kohdst Toimintn vikuttvt seikt potkurin vlint lisätietoj). 94 mm (3.700 in.) 100 mm (3.937 in.) Kierrosluku tyhjäkäynnillä (moottori normliss käyttölämpötilss) Öljynpine tyhjäkäyntitilss 2,4 r [240 kp] (35 psi) 2,1 r [210 kp] (30 psi) Öljynpine kierrosluvull /min 6,2 r [620 kp] (87 psi) 6,6 r [660 kp] (93 psi) Termosttti (vesi) 83 C (181 F) 89 C (192 F) Termosttti (öljy) 95 C (203 F) 87 C (187 F) Jäähdytysnesteen lämpötil Sähköjärjestelmä Lturin teho Suositettv kun teho Nesteiden ohjervot TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj C ( F) 12 voltti, miinusmdoitus 1540 W, 14 V, 110 A 750 cc, 950 mc ti 180 Ahm. Moottori TÄRKEÄÄ: Öljytsoj on ehkä trpeen säätää riippuen sennuskulmst j jäähdytysjärjestelmistä (lämmönvihdin j polttoinejohdot) Käytä in mitttikku määrittääksesi täsmällisesti, kuink pljon öljyä ti nestettä trvitn. Kikki mllit Tilvuus litroin (US qt) Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 8.9 (9.4) 15W40 4-thtinen dieselmoottoriöljy K01 Suljettu jäähdytysjärjestelmä 11 (11.6) Mercuryn pitkäikäinen pkksneste K1 Kikki mllit Tilvuus litroin (US qt) Nestetyyppi Osnumero Moottoriöljy (suodttimen knss) 13.8 (14.6) 15W40 4-thtinen dieselmoottoriöljy K01 Suljettu jäähdytysjärjestelmä (18.2) Mercuryn pitkäikäinen pkksneste K1 Vihteisto HUOMAUTUS: Tilvuudet on trkoitettu vin vihteistoille, eivätkä ne sisällä nesteenluhduttimen ti nesteenluhduttimen letkujen tilvuuksi. Mlli Tilvuus litroin (US qt) Nestetyyppi Osnumero ZF Mrine 63A 4 (4.2) Dexron III Automtic -vihteistoneste ti ZF Mrine 63IV 4,4 (4.6) vstv Technodrive 485-A 2,6 (2.5) SAE 20W ti SAE 15W moottoriöljy Hnki pikn päältä Hyväksytyt mlit Kuvus Osnumero Mrine Cloud White 8M Mercury Light Gry -pohjmli Mercury Phntom Blck Q1 Sivu M fin JOULUKUU 2013

49 Sisällysluettelo Os 5 - Huolto Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu Rutiinihuolto Määräikishuolto Moottoriöljy Trkstus Täyttö...45 Öljyn j suodttimen vihto ZF Mrine vihteistoneste Nestetson trkistus Nesteen lisäys Nesteen vihto Technodrive vihteistoneste Nestemäärän trkistus Nesteen lisäys Nesteen vihto Moottorin jäähdytysneste Jäähdytysnesteen trkistus Täyttö...53 Vihto Ilmnsuodtin Irrotus Trkstus Asennus Ilmnsuodtin Irrotus Trkstus Asennus Veden erottv polttoineensuodtin Tyhjennys Vihto Täyttö...59 Polttoinejärjestelmä Rikstus Täyttö (ilmus) Polttoinesäiliön puhdistus j huuhtelu Merivesijärjestelmä Merivesijärjestelmän tyhjennys Meriveden sivuvedenoton trkistminen Merivesisiivilän (jos vrusteen) puhdistus Merivesijärjestelmän huuhtelu sisämoottorimllit Veneen olless poiss vedestä Vene vedessä Moottorin merivesipumpun trkstus Suljetuss jäähdytysjärjestelmässä olevn jäähdytysnesteen vihto Suljetun jäähdytysjärjestelmän tyhjennys Suljetun jäähdytysjärjestelmän täyttö Korroosiosuoj Yleistietoj Moottorin korroosiosuojost Irrotus Puhdistus j trkstus Asennus Ksvillisuuden estomli Voitelu Ksukpeli Vihdekpeli Vetohihnt Vetohihn Apulitehihn Trkstus Vihto Akku Akkuj koskevt vrotoimet monimoottorisovelluksille M fin JOULUKUU 2013 Sivu 41

50 Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Käyttäjän velvollisuuten on suoritt kikki turvllisuustrkstukset, vrmist, että noudtetn kikki voitelu- j huoltoohjeit turvllist käyttöä silmällä pitäen, j viedä yksikkö Mercury Dieselin vltuutettuun korjusliikkeeseen määräikistrkstust vrten. Normli kunnosspitohuolto j vrost ovt omistjn ti käyttäjän vstuull eikä niitä siten ktsot vlmistus- ti mterilivioiksi tkuuehtojen puitteiss. Yksilöllinen jotp j käyttö vikuttvt kunnosspitohuollon trpeeseen. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset limmilln. Kysy Mercury Dieselin vltuutetust korjusliikkeestä lisätietoj huollon puvälineistä. Jälleenmyyjän velvollisuudet Jälleenmyyjän velvollisuuksiin kuuluvt luovutust edeltävä trkstus j vlmistelu: Vrmist ennen toimitust, että Mercuryn moottori on sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Selittää j esitellä moottorin j veneen käyttö. Ant sikklle kopio luovutust edeltävästä trkstuslistst. Täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Kikkien moottorien on oltv rekisteröityjä tkuut vrten. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso Huoltoiktulust täydellinen luettelo kikist suoritettvist määräikishuolloist. Omistj ti käyttäjä voi itse suoritt joitkin näistä, mutt Mercury Dieselin vltuutetun korjusliikkeen on suoritettv muut huollot. Ennen kuin yritetään huolto- ti korjusmenettelyjä, joit ei ole käsitelty tässä ohjekirjss, suosittelemme sinmukisen Mercury Dieselin huolto-ohjekirjn hnkkimist j siihen perehtymistä. HUOMAUTUS: Huoltokohteet on merkitty eri värein tunnistuksen helpottmiseksi. Tunnistmist utt moottorin päällä olev trr. Sininen - jäähdytysneste Keltinen - moottoriöljy Ornssi - polttoine Ruske - vihteistoneste Tee-se-itse-huoltoehdotuksi Mercuryn moottorit ovt erittäin teknisiä, monimutkisi koneit. Vin sinmukisi työkluj käyttävä, pätevä henkilökunt s yrittää suurkorjust. Turvllisuutesi on meille tärkeää. Lue in huomutukset, vroitukset j tärkeät ilmoitukset j vrmist, että ymmärrät ne. Älä yritä korjuksi, ellet ole snut niihin trvittv koulutust. Tutustu sinmukiseen tuotteen huolto-ohjekirjn. Älä yritä tehdä korjuksi, ellei sinull ole niihin pätevyyttä. Tiettyihin korjuksiin trvitn erityistyökluj j -litteit. Ellei oikeit erityistyökluj j -litteit käytetä, seuruksen stt oll vkv tuotevurio. Ann moottorisi in Mercury Dieselin vltuutetun korjusliikkeen huollettvksi j suorit säännölliset huoltotrkstukset turvllisen j vivttomn veneilyn tkmiseksi. Trkstus Trkst moottori usein j säännöllisesti, mikä utt ylläpitämään sen huippusuorituskyvyn. Korj mhdolliset ongelmt ennen niiden ilmenemistä. Koko moottori on trkstettv huolellisesti, mukn lukien kikki moottorin ost, joihin pääsee käsiksi. 1. Trkist, onko löysiä, vurioituneit ti puuttuvi osi, letkuj ti kiristimiä. Kiristä ti vihd trvittess. 2. Trkist, etteivät sähköliitännät ti johdot ole vurioituneet ti syöpyneet. 3. Irrot j trkst potkuri. Jos potkuriss on phoj koloj, vääntymiä ti murtumi, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Sivu M fin JOULUKUU 2013

51 Os 5 - Huolto 4. Korj moottorin ulkopinnn kolhut j syöpymisvuriot. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. HUOMAUTUS: Moottorin knness on pieni luukku, jonk kutt päästään käsiksi moottorin utomttisulkkeisiin, öljyntäyttökorkkiin j mitttikkuun trvitsemtt poist koko kntt. Stt joutu irrottmn moottorin suojuksen tiettyjen huoltotrkistusten j -toimenpiteiden jksi. Moottorin suojuksen irrottminen: 1. Nost moottorin suojus j irrot se kiinnikkeistä Moottorikopp - Moottorikopp - Moottorin knnen sennusluukun sijinti Moottorin knsi j sennusluukku 2. Kiinnitä moottorin suojus tkisin settmll se kiinnikkeiden päälle j pinmll ls. Huoltoiktulu Rutiinihuolto HUOMAUTUS: Suorit inostn huolto, jok koskee juuri sinun moottorisi. Jokisen päivän luksi Jokisen päivän päätteeksi Viikoittin Jok toinen kuukusi Trkist moottorin öljytso. (Tätä väliä voidn pidentää käyttäjän tuotteest smn kokemuksen mukn.) Trkist moottorin jäähdytteen tso. Trkist vihteiston öljytso. Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen. Tyhjennä kikki vesi ensiöpolttoineensuodttimest in käytön jälkeen. (Tyhjennä kikki vesi molemmist polttoineensuodttimist, jos moottori käytetään pkksell.) Tyhjennä kikki vesi polttoineensuodttimist. Trkist, ettei meriveden imuukoiss ole roski ti vesiksvillisuutt. Trkist merivesisuodtin j puhdist se. Trkist kkuliitokset j kkunestetso. Käsittele moottorin pinnt korroosiosuoj-ineell, jos jt suol- ti murtovedessä ti sstuneess vedessä. Trkst ilmnsuodtin. (Trkst khden kuukuden ti 50 tunnin välein riippuen siitä, kumpi tulee ensin.) Trkst moottorin nodit j vihd ne, jos ne ovt syöpyneet vähintään 50 %. Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit. (Jos jetn suolisess vedessä, lyhennä väli 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin.) 90-8M fin JOULUKUU 2013 Sivu 43

52 Os 5 - Huolto Määräikishuolto Ensimmäisten 50 tunnin jälkeen Puhdist vihteiston öljynsuodtin j vihd vihteistoöljy. Vuosittin 100 tunnin välein ti vuosittin (kumpi sttuu ensin) 200 tunnin välein ti vuosittin (mikä thns tulee ensin) Suorit moottorin korjusmlus j suihkut se korroosiosuoj-ineell. Puhdist vihteiston öljynsuodtin j vihd vihteistoöljy. Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist moottorin linjus. Kiristä moottorin kiinnikkeet. Trkist, onko sähköjärjestelmässä löysiä, vioittuneit ti syöpyneitä liittimiä. Trkist, ettei jäähdytysjärjestelmässä j pkoputkistoss ole vikoj ti vuotoj. Trkist kummnkin järjestelmän letkunkiristimien kireys. Puhdist vihteiston öljynsuodtin j vihd vihteistoöljy. Vihd moottoriöljy j suodtin. Vihd polttoineensuodttimet. Vihd ilmnsuodtin. Trkst moottorin lisävrustevetohihnojen kunto j kireys. Pur j trkst moottorin merivesipumppu j vihd kuluneet rkenneost. Trkist merivesipumpun vetohihn. Puhdist suljetun jäähdytysjärjestelmän merivesiossto. Puhdist, trkst j test pinekorkki. Trkist nodit j vihd ne, jos ne ovt syöpyneet vähintään 50 %. Puhdist merivesisiivilä. Trkist suljetun järjestelmän jäähdytysnesteen tso j suojustso. Trkist vit johistorist. Trkist moottorin jkopään hihn. 2 vuoden välein Vihd moottorin jäähdytysneste tunnin välein ti 5 vuoden välein (kumpi tulee ensin) Vihd moottorin jkopään hihn. Puhdist polttoinesäiliö. Puhdist jälkijäähdyttimen kenno. Alkuperäisvlmistjn iktulun mukn Trkist moottorin j potkurikselin linjus. Moottoriöljy HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus TÄRKEÄÄ: Trkist moottoriöljy huoltotulukon osoittmin määräjoin. On täysin normli, että moottori kulutt pienen määrän öljyä käytön ikn. Kuluneen öljyn määrä riippuu moottorin nopeudest. Öljynkulutus on suurimmilln täysksull j vähenee huomttvsti moottorin vuhdin hiljentyessä. HUOMAUTUS Moottorin käydessä kmpikselin tpit ti kiertokngen kult voivt iskeytyä mitttikkuun j ktkist sen, mistä voi oll seuruksen moottorin sisäosien vurioituminen. Pysäytä moottori kokonn, ennen kuin poistt ti pnet mitttikun sisään. 1. Jos trkstt moottorin öljytso käytön ikn, smmut moottori j odot 5 minuutti, että öljy ehtii vlu öljypohjn. 2. Poist mitttikku, pyyhi se puhtksi j set se tkisin putkeen. Sivu M fin JOULUKUU 2013

53 Os 5 - Huolto 3. Poist mitttikku j trkist öljyn tso. Öljytson pitää oll mitttikun merkkien välissä. Lisää trvittess öljyä. Ktso lisätietoj kohdst Täyttö. c d Tyypillinen - Öljyn täyttökorkki - Mitttikku c - Ylämerkki d - Almerkki Täyttö TÄRKEÄÄ: Älä pne moottoriin liik öljyä. 1. Irrot öljyn täyttöukon korkki. c d Tyypillinen - Moottorin knsi - Öljyn täyttökorkki c - Asennusluukku poistettu d - Moottoriöljyn mitttikku Lisää määritettyä öljyä, kunnes öljytso svutt mitttikun MAX-merkin mutt ei ylitä sitä. 2.8 Tilvuus Nestetyyppi Moottoriöljy (suodttimen knss) 8,9 l (9.4 U.S. qt) 4-thtimoottoriöljy 15W Tilvuus Litr (U.S. qt) Nestetyyppi Moottoriöljy (suodttimen knss) 13,8 l (14.6 U.S. qt) 4-thtimoottoriöljy 15W40 TÄRKEÄÄ: Määritä in trvittv moottoriöljyn määrä mitttikull. 3. Asenn öljyntäyttöukon korkki. Öljyn j suodttimen vihto Ktso Huoltoiktulust vihtovälit. Moottoriöljy on vihdettv, ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettv moottoriöljyä. Ktso tekniset tiedot. 1. Käynnistä moottori j nn sen lämmetä normliin käyttölämpötiln. 2. Pysäytä moottori j nn öljyn vlu jonkin ik öljypohjn (noin 5 minuutti). 3. Irrot kmpikmmion öljyntyhjennysletku. 90-8M fin JOULUKUU 2013 Sivu 45

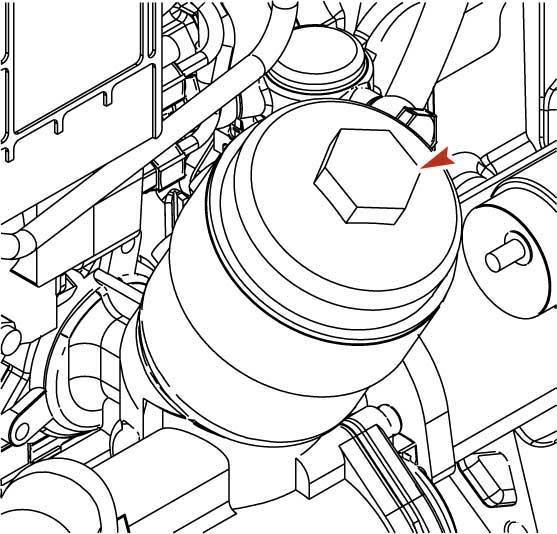

54 Os 5 - Huolto 4. Asenn kmpikmmion öljypumppu (tilttv erikseen) öljyntyhjennysletkun kierreliittimeen. c Tyypillinen - Kierreliitin - Öljyntyhjennysletku c - Kmpikmmion öljypumppu Kmpikmmion öljypumppu A 5 Autt poistmn moottoriöljyn vluttmtt kmpikmmiot tyhjäksi Pumpp öljy kmpikmmiost vlutusstin. 6. Pne öljy ti öljyjätteet stioihin pikllisten virnomisten määräysten mukisesti. 7. Irrot kmpikmmion öljypumppu j senn kmpikmmion öljyntyhjennysletku kmpikmmion olless tyhjä. Kiristä tiukkn. 8. Asenn mitttikku. 9. Aset sopiv sti suodttimen kotelon lle mhdollisi vuotoj vrten. Käytä sopiv hylsyä öljynsuodttimen yläkppleen löysäämiseen. 10. Irrot yläkpple j ptruuntyyppinen öljynsuodtin. 11. Irrot j heitä pois vnh öljynsuodtinelementti. Hävitä vnh yläkppleen O-rengs. Tyypillinen - Yläkpple - O-rengs c - Suodtinpnos c Asenn uusi O-rengs. Voitele O-rengs. Putkilon viitenro Kuvus Käyttökoht Osnumero W40 4-thtinen dieselmoottoriöljy Öljynsuodttimen O-renkt Q Työnnä suodtinelementti yläkppleen päälle niin, että se lukittuu piklleen. Kuuntele nkshdust. 14. Asenn yläkpple uusine suodtinelementteineen öljysuodtinkoteloon. TÄRKEÄÄ: Yläkppleen liillinen kiristys iheutt vääntymistä j siten öljyvuoto. Sivu M fin JOULUKUU 2013

55 Os 5 - Huolto 15. Pyöritä öljynsuodttimen yläkpplett, kunnes tiivistepint koskett kotelo. Kiristä yläkpple sopivll hylsyllä. - Yläkpple - Öljysuodttimen kotelo. Kuvus Nm l. in. l. ft. Öljynsuodttimen yläkpple Irrot öljyntäyttöukon tulpp j täytä moottori uudell öljyllä. Ktso Täyttö. TÄRKEÄÄ: Kun täytät moottori öljyllä, käytä in mitttikku määritelläksesi, kuink pljon öljyä trvitn. 17. Käynnistä moottori j trkst, onko vuotoj. ZF Mrine -vihteistoneste Nestetson trkistus 1. Poist mitttikku. TÄRKEÄÄ: Kun trkistt öljytso, jätä mitttikku kotelon kierreukon päälle. Älä kierrä mitttikku kotelon kierreukkoon. 2. Trkist öljytso mitttikust sitten, kun mitttikku on levännyt kierreukon päällä. HUOMAUTUS: Nestetso voi oll jonkin verrn yli enimmäismerkin, kosk vihteistonesteenjäähdyttimestä j letkuist on voinut vlu vähän nestettä tkisin vihteistoon. 3. Jos vihteistonestetso on mitttikun lmerkin lpuolell, lisää nestettä. Lisätietoj on kohdss Lisää nestettä Mitttikku - Kierreukko c - Nesteen enimmäistso d - Nesteen vähimmäistso TÄRKEÄÄ: Nestetson täsmällinen trkistus vtii, että moottori käy kksi minuutti nopeudell /min juuri ennen tson trkistust. 4. Käynnistä moottori j käytä sitä 2 minuutti nopeudell /min kikkien hydrulipiirien täyttämiseksi. 5. Pysäytä moottori j trkist nestetso nopesti siten, että mitttikku lepää kierreukon päällä. 6. Jos se on lhinen, lisää vihteistonestettä, kunnes tso yltää mitttikun enimmäismerkkiin. Lisätietoj on kohdss Lisää nestettä. HUOMAUTUS: Jos vihteiston nestetso oli hyvin mtl, kysy neuvo Mercury Dieselin vltuutetust korjusliikkeestä. 7. Asenn mitttikku. Nesteen lisäys 1. Lisää trvittess määriteltyä utomttivihteistoöljyä mitttikun kierreukost, jott nestepint nousee mitttikun enimmäismerkkiin. 90-8M fin JOULUKUU 2013 Sivu 47

56 Os 5 - Huolto TÄRKEÄÄ: Käytä inostn suositettu utomttivihteistonestettä (ATF). - Mitttikku - Kierreukko c - Nesteen enimmäistso d - Nesteen vähimmäistso HUOMAUTUS: Käytä in mitttikku määrittääksesi, pljonko öljyä ti nestettä trvitn. HUOMAUTUS: Tilvuudet on trkoitettu vin vihteistoille, ne eivät sisällä nesteenluhduttimen ti nesteenluhduttimen letkujen tilvuuksi. ZF Mrine 63A ZF Mrine 63IV 2. Asenn mitttikku. Mlli Tilvuus Nestetyyppi Osnumero 4,0 l (4.2 US qt) 4,4 l (4.6 US qt) Dexron III -utomttivihteistoneste ti vstv 3. Trkist nesteen määrä. Lisätietoj on kohdss Trkist nestetso. Nesteen vihto 1. Puhdist vihteiston ulkopint suodtinsennelmn ympäriltä. Hnki pikn päältä 2. Käytä 6 mm:n kuusiokolovint j irrot suodtinsennelm kääntämällä sen mutteri vstpäivään j vetämällä smnikisesti. - Asennelmn mutteri - Suodtinsennelm Pin imupumpun letku imuputken läpi j ls kotelon pohjn. 4. Pumpp neste kotelost sopivn stin. Hävitä neste sinmukisesti. - Imuputki - Imupumppu Irrot j hävitä suodtinpnos j O-renkt. 6. Sivele uudet O-renkt vihteistoöljyllä. Sivu M fin JOULUKUU 2013

57 Os 5 - Huolto 7. Asenn uudet O-renkt j suodtinpnos. c - Suodtinpnos - Suojus c - O-rengs HUOMAUTUS Vihteistonesteen suodtinsennelmn väärä sennus stt sd nesteen vhtomn ti vuotmn ulos, mikä voi joht tehon heikkenemiseen j vihteistovurioon. Aset vihteistonesteen suodtin oikein piklleen sennuksen ikn. 8. Asenn suodtinsennelm vihteistotiln kääntämällä sitä myötäpäivään j pinmll smll. 9. Kiristä suodtinsennelmn mutteri 6 mm kuusiokolovimell myötäpäivään. Kiristä mutteri ilmoitettuun tiukkuuteen Asennelmn mutteri - Suodtinsennelm Kuvus Nm l-in. l-ft Suodtinsennelmn mutteri Täytä vihteistoon oike määrä ohjeiden mukist nestettä. Ktso koht Lisää nestettä. Technodrive-vihteistoneste Nestemäärän trkistus 1. Poist mitttikku. TÄRKEÄÄ: Kun trkistt öljytso, jätä mitttikku kotelon kierreukon päälle. Älä kierrä mitttikku kotelon kierreukkoon. 2. Trkist öljytso mitttikust sitten, kun mitttikku on levännyt kierreukon päällä. HUOMAUTUS: Nestetso voi oll jonkin verrn yli enimmäismerkin, kosk vihteistonesteenjäähdyttimestä j letkuist on voinut vlu vähän nestettä tkisin vihteistoon. 90-8M fin JOULUKUU 2013 Sivu 49

58 Os 5 - Huolto 3. Jos vihteistonestetso on mitttikun lmerkin lpuolell, lisää nestettä. Ktso koht Lisää nestettä. - Mitttikku - Nesteen enimmäistso c - Nesteen vähimmäistso c TÄRKEÄÄ: Nestetson täsmällinen trkistus vtii, että moottori käy kksi minuutti nopeudell /min juuri ennen tson trkistust. 4. Käynnistä moottori j käytä sitä 2 minuutti nopeudell /min kikkien hydrulipiirien täyttämiseksi. 5. Pysäytä moottori j trkist nestetso nopesti siten, että mitttikku lepää kierreukon päällä. 6. Jos se on lhinen, lisää vihteistonestettä, kunnes tso yltää mitttikun enimmäismerkkiin. Ktso koht Lisää nestettä. HUOMAUTUS: Jos vihteiston nestetso oli hyvin mtl, kysy neuvo Mercury Dieselin vltuutetust korjusliikkeestä. 7. Asenn mitttikku. Nesteen lisäys Lisää trvittess määriteltyä vihteistoöljyä mitttikun kierreukost nestepinnn nostmiseksi mitttikun ylämerkkiin. - Mitttikku - Nesteen enimmäistso c - Nesteen vähimmäistso c HUOMAUTUS: Käytä in mitttikku määrittääksesi, pljonko öljyä ti nestettä trvitn. Mlli Tilvuus Nestetyyppi Osnumero Technodrive 485A 2. Asenn mitttikku. 2,6 l (2.7 US qt) 3. Trkist nesteen määrä. Lisätietoj on kohdss Trkist nestemäärä. Nesteen vihto SAE 20W ti SAE 15W moottoriöljy Hnki pikn päältä HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. 1. Irrot täyttöukon korkki j mitttikku. Sivu M fin JOULUKUU 2013

59 Os 5 - Huolto 2. Irrot vihteistonesteen tyhjennystulpp j vlut neste sopivn stin. - Täyttöukon korkki j mitttikku - Tyhjennystulpp 3. Hävitä jäte pikllisten säännösten mukisesti. 4. Aset vihteistonesteen tyhjennystulpp tkisin piklleen. 5. Kiristä tyhjennystulpp ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Vihteistonesteen tyhjennystulpp Puhdist vihteiston ulkopint suodtinsennelmn ympäriltä. 7. Löysää sennelmn mutteri j kierrä kiinnityslipp osoitettuun suuntn Asennelmn mutteri - Kiinnityslipp 8. Poist suodtinpnos Suodtinpnos Puhdist suodtinpnos tvllisell miedoll puhdistusliuottimell. 10. Voitele O-renkt SAE 30W -moottoriöljyllä. 90-8M fin JOULUKUU 2013 Sivu 51

60 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Vihteiston suodtinpnoksen O-rengs Otin Loclly 11. Aset suodtinpnos tkisin piklleen. - Suodtinpnos - O-rengs HUOMAUTUS Vihteistonesteen suodtinsennelmn väärä sennus stt sd nesteen vhtomn ti vuotmn ulos, mikä voi joht tehon heikkenemiseen j vihteistovurioon. Aset vihteistonesteen suodtin oikein piklleen sennuksen ikn. 12. Aset kiinnityslipp suodtinsennelmn päälle kiertämällä sitä myötäpäivään. 13. Kiristä sennelmn mutteri ilmoitettuun tiukkuuteen. - Asennelmn mutteri - Kiinnityslipp Kuvus Nm l-in. l-ft Asennelmn mutteri Täytä vihteistoon oike määrä ohjeiden mukist nestettä. Ktso koht Nesteen lisäys. Moottorin jäähdytysneste! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. Jäähdytysnesteen trkistus TÄRKEÄÄ: Mikäli mhdollist, trkist moottorin jäähdytysneste ennen moottorin käynnistämistä. 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä Sivu M fin JOULUKUU 2013

61 Os 5 - Huolto 3. Pisuntsäiliössä olevn jäähdytysnestetson tulee oll jäähdytysnesteen korkin pohjn kiinnitetyn jäähdytysnestetson ilmisimen yläpuolell. - Täyttökul - Jäähdytysnesteen täyttökorkki c - Tson ilmisin c 4. Jos jäähdytysnesteen tso on lhinen:. Trkist, onko jäähdytysnesteen pisuntjärjestelmässä vuotoj.. Trkst, ettei pinekorkin tiivisteissä ole vurioit, j vihd trvittess. c. Pinett jäähdytysjärjestelmässä ylläpitävä pinekorkki ei ehkä toimi kunnoll. Testut korkki Mercury Dieselin vltuutetuss korjusliikkeessä. d. Lisää määritettyä jäähdytysnestettä trpeen mukn. Lisätietoj on kohdss Lisää jäähdytysnestettä. TÄRKEÄÄ: Kiristä pinekorkki, jott jäähdytysnestettä ei pääse häviämään. 5. Jos jäähdytysnesteen tso on oike, senn pinekorkki j kiristä se. Täyttö 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä. 3. Jos jäähdytysnesteen tso pisuntsäiliössä on lhinen, lisää määriteltyä jäähdytysnestettä trpeen mukn, jott pint nousee 25 mm:iin (1 in.) täyttökuln pohjst ti ylä- j lmerkkien (jos sinmukist) välille Pinekorkki - Täyttöukon kuln lreun Kuvus Käyttökoht Osnumero Mercuryn pitkäikäinen pkksneste Suljettu jäähdytysjärjestelmä K1 TÄRKEÄÄ: Kun sennt pinekorkki, muist kiristää se tiukkn jäähdytysnesteen hukn välttämiseksi. 4. Asenn pinekorkki. Kiristä tiukkn. Vihto Vihd jäähdytysneste uuteen määritellyin ikvälein. Ktso Jäähdytysnesteen vihtminen suljetuss jäähdytysjärjestelmässä. 90-8M fin JOULUKUU 2013 Sivu 53

62 Os 5 - Huolto 2.8 Ilmnsuodtin Irrotus 1. Irrot ilmnsuodttimen knnen kiinnitysmutteri. 2. Irrot ilmnsuodttimen knsi. HUOMAUTUS: Turohtimen tuloletkuun sennettu ilmnsuodttimen kiinnikettä ei trvitse irrott. 3. Irrot ilmnsuodttimen ptruun ilmnsuodttimen kiinnikkeestä, jok on sennettun turohtimen tuloletkuun. Kuvss irrotettun moottorist vin selkeyden vuoksi. - Ilmnsuodttimen ptruun - Ilmnsuodttimen kiinnike Trkstus 1. Ilmnsuodtint ei voi puhdist. Vihd ilmnsuodtin, jos se on likinen. 2. Vihd ilmnsuodtin, jos vhtomuovielementti on vnhentunut ti repeytynyt. 3. Vihd ilmnsuodtin suositelluin ikvälein. Ktso kohdst Huoltoiktulut tieto vihtoikväleistä normleiss olosuhteiss. Asennus TÄRKEÄÄ: Vhtomuovielementille ei trvit eikä suositell käyttöä edeltävää käsittelyä (kuten osittist öljyllä kyllästämistä). Vhtoelementin on oltv puhds j kuiv sinmukisen suodtuksen vrmistmiseksi. 1. Asenn ilmsuodtinptruun ilmnsuodtinkiinnikkeeseen. 2. Asenn ilmnsuodttimen knsi j kiinnitysmutteri. 3. Kiristä kiinnitysmutteri. Kuvus Nm l. in. l. ft. Ilmnsuodttimen knnen kiinnitysmutteri 10, Ilmnsuodtin Irrotus 1. Löysää kiinnikettä j irrot öljynerottimen ilmletku Sivu M fin JOULUKUU 2013

63 Os 5 - Huolto 2. Löysää kiinnikettä j irrot ilmnsuodttimen kotelo turohtimen tuloletkust. c - Öljynerottimen ilmletku - Ilmnsuodttimen kotelo c - Turohdin d - Kiinnike d d Irrot ilmnsuodttimen pnos ilmnsuodttimen kotelost - Ilmnsuodttimen kotelo - Ilmnsuodttimen pnos Trkstus 1. Ilmnsuodtint ei voi puhdist. Vihd ilmnsuodtin, jos se on likinen. 2. Vihd ilmnsuodtin, jos vhtomuovielementti on vnhentunut ti repeytynyt. 3. Vihd ilmnsuodtin suositelluin ikvälein. Ktso kohdst Huoltoiktulut tieto vihtoikväleistä normleiss olosuhteiss. Asennus Työnnä suodtinpnos ilmnsuodttimen koteloon. Vrmist, että pnos on täysin ilmnsuodttimen koteloss. - Ilmnsuodttimen kotelo - Ilmnsuodttimen pnos HUOMAUTUS: Ilmnsuodttimen koteloss olevien vroitustrrojen on oltv selvästi näkyvissä, kun kotelo on sennettu piklleen. 90-8M fin JOULUKUU 2013 Sivu 55

64 Os 5 - Huolto 2. Asenn ilmnsuodttimen kotelo turohtimen tuloletkuun. 3. Kiristä ilmnsuodttimen kotelon kiinnike. Kuvus Nm l. in. l. ft. Ilmnsuodttimen kotelon kiinnike Asenn öljynerottimen ilmletku. Kiristä öljynerottimen ilmletkun kiinnike tiuksti. c - Öljynerottimen ilmletku - Ilmnsuodttimen kotelo c - Turohdin d - Kiinnike d d Veden erottv polttoineensuodtin! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. HUOMAUTUS Veden pääsy polttoineen ruiskutusjärjestelmään iheutt ruiskutussuuttimien j muiden osien syöpymistä j ruostumist, mikä estää polttoineen ruiskutusjärjestelmän toiminnn. Trkst päivittäin, onko veden erottimess vettä, j trkstut moottori välittömästi, jos polttoinejärjestelmässä on merkkejä vedestä. TÄRKEÄÄ: Kerää polttoine sopivn stin. Siivo polttoinevuodot välittömästi j hävitä polttoine turvllisesti noudtten pikllisi, liittovltion j knsinvälisiä lkej. Moottoriin kiinnitettävä veden erottv polttoineensuodtin on vrustettu polttoinenturill (WIF), jonk pitäisi vroitt kuljettj suodttimeen joutuneest vedestä. Tämä polttoineensuodtin täytyy viht määritellyin välein ti in kun polttoineess hvitn vettä, riippuen siitä kumpi sttuu ensin. Kuljettj voi sd vroituksen WIF-nturin hvitsemst vedestä polttoineess, riippuen veneen mittristost (jos vrusteen): Järjestelmänäytössä stt näkyä vikkoodi. Äänihälyttimen torvi voi soid. Ktso koht Ominisuudet j hllintlitteet. Tyhjennä ti vihd etäsennettu ensiösuodtin (esim. Rcor ) määrätyin välein j in silloin, kun moottoriin sennetuss polttoineensuodttimess hvitn vettä. Tyhjennys Vesi j pienet likhiukkset voidn vlutt moottoriin sennetust veden erottvst polttoineensuodttimest vmll suodttimen pohjn tyhjennyskorkki. HUOMAUTUS: Vrmistksesi täydellisen tyhjentymisen tyhjennä suodtin lämpimällä ilmll ennen päivän käyttöä. Kylmällä ilmll, kun on mhdollist, että luhdevesi voi jäätyä, tyhjennä suodtin pin päivän käytön jälkeen. HUOMAUTUS: Aset sopiv sti polttoinesuodttimen lle likntunutt polttoinett ti vettä vrten. Hävitä sinmukisesti. 1. Aset sti suodttimen tyhjennyskorkin lle Sivu M fin JOULUKUU 2013

65 Os 5 - Huolto 2. Av kääntämällä tyhjennyskorkki vstpäivään (ktsottun suodttimen pohjlt), kunnes polttoinett lk vlu. Älä irrot tyhjennyskorkki. Tyypillinen veden erottv polttoineensuodtin - WIF-nturijohdon liitäntä - Suodtin c - Tyhjennyskorkki c 3. Vlut kunnes polttoine näyttää kirkklt. 4. Sulje tyhjennyskorkki kääntämällä sitä myötäpäivään. Kiristä tiukkn. 5. Täytä polttoineensuodtin. Ktso Täyttö. Vihto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist. TÄRKEÄÄ: Elementtiä ei voi puhdist eikä käyttää uudelleen. Se on vihdettv. 1. Kytke molemmt kkukpelit irti kust. 2. Irrot WIF-nturijohdot, jos vrusteen Irrot veden erottv polttoineensuodtin j tiivistysrengs knnkkeestn. Älä käytä suodtinvint. Tyypillinen - Veden erottv polttoineensuodtin HUOMAUTUS: Stt oll trpeen pnn tyhjennyskorkki tlteen j käyttää sitä uudess suodttimess. Vihd kuitenkin tyhjennyskorkin O-rengs. 90-8M fin JOULUKUU 2013 Sivu 57

66 Os 5 - Huolto 4. Irrot tyhjennyskorkki j O-rengstiiviste nykyisen suodttimen pohjst. Huom O-rengstiivisteen sem. Tyypillinen - Tyhjennyskorkki - O-rengstiiviste Hävitä käytetty suodtin j O-renkn tiiviste pikllisen virnomisen ohjeiden mukn. 6. Asenn O-rengs j tyhjennyskorkki uuteen polttoineensuodttimen vedenerottimeen. Tyypillinen - Tyhjennyskorkki - O-rengstiiviste Voitele suodttimen tiivisteet SAE 30W -moottoriöljyllä. Tyypillinen - Veden erottv polttoineensuodtin - Tiivisteet Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Veden erottvn polttoineensuodttimen tiivistysrengs Otin Loclly Sivu M fin JOULUKUU 2013

67 Os 5 - Huolto 8. Kohdist suodtin kiinnikkeeseen. Kierrä suodtint käsin, jott se kiinnittyy kiinnikkeeseen. Älä käytä suodtinvint. Tyypillinen - Veden erottv polttoineensuodtin 9. Vrmist, että tyhjennyskorkki on kiristetty tiukkn. 10. Yhdistä WIF-nturijohdot, jos vrusteen. 11. Täytä polttoineensuodttimen vedenerotin polttoineell. Lisätietoj on kohdss Täyttö. 12. Trkst, ettei suodttimest j tyhjennyskorkist vuod polttoinett. 13. Kytke kkukpelit. 14. Käynnistä j käytä moottori. Trkst, ettei suodttimen liitoksest vuod polttoinett. Jos vuot, trkist suodttimen sennus uudelleen. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Täyttö Tietyntyyppinen käsipumppu j rikstinmäntä sijitsevt polttoineensuodttimen knnkkeess j sillä täytetään polttoineensuodtin, kun suodtint vihdetn ti tyhjennetään. täytetään moottorin polttoinejärjestelmä, jos järjestelmä on kuivunut. Esitäytä polttoinejärjestelmä, jos moottori ei ole käytetty pitkään ikn. TÄRKEÄÄ: Täytä polttoineensuodtin vin käsipumpull j rikstinmännällä, jott polttoinejärjestelmään ei pääse suodttmtont polttoinett. HUOMAUTUS: Toimi näin uuden suodttimen sennuksen jälkeen ti jos suodttimest on poistettu polttoine vettä trkstettess. 1. Löysää ilmusruuvi polttoineensuodttimen kiinnikkeessä. Tyypillinen - Ilmusruuvi M fin JOULUKUU 2013 Sivu 59

68 Os 5 - Huolto 2. Liikut rikstimen mäntää ylös j ls useit kertoj. The filter is full when n ir-free strem of fuel flows from the ir vent screw. Tyypillinen - Ilmusruuvi - Rikstimen mäntä 3. Kiristä ilmusruuvi kunnoll Tyypillinen - Ilmusruuvi Polttoinejärjestelmä Rikstus Esitäytä moottori, jos sitä ei ole käytetty vähään ikn ti se ei käynnisty. 1. Liikut käsipumpun/rikstimen mäntää ylös j ls useit kertoj kuten edellä on selostettu. 2. Yritä käynnistää moottori. Täyttö (ilmus) HUOMAUTUS: Noudt tätä menettelyä, jos polttoinejärjestelmä on jettu kuiviin ti os polttoinejärjestelmästä on tyhjennetty huolto vrten. 1. Ktso Veden erottv polttoineensuodtin - täyttö j täytä polttoineensuodtin. 2. Trkst, ettei suodttimest j tyhjennyskorkist vuod polttoinett. Vrmist, että polttoineensuodttimen kiinnikkeen ilmusruuvi on kiinni. Polttoinesäiliön puhdistus j huuhtelu TÄRKEÄÄ: Dieselpolttoinett ei pidä jättää säiliöön tlvisäilytyksen jksi, sillä siihen kerääntyy ruostett, lietettä j hrtsi. Ktso veneen vlmistjn ohjeit j puhdist polttoinesäiliö määräjoin. Ellei toisin minit, huuhtele j puhdist dieselpolttoinesäiliö 1000 tunnin ti 5 vuoden välein riippuen siitä, kumpi tulee ensin. Merivesijärjestelmä Merivesijärjestelmän tyhjennys! VAROITUS Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki. TÄRKEÄÄ: Moottorin on oltv mhdollisimmn vksuorss, jott vrmistetn jäähdytysjärjestelmän täydellinen tyhjennys. TÄRKEÄÄ: Venettä ei s käyttää tämän toimenpiteen missään viheess Sivu M fin JOULUKUU 2013

69 Os 5 - Huolto Tyhjennä moottorin merivesijärjestelmä ennen kylmää säätä (miinuslämpötil), kusittist vrstointi ti pitkäikist vrstointi. 1. Poist vene vedestä jos mhdollist. 2. Jos vene jätetään veteen, kytke pilssipumppu päälle, sulje pohjventtiili (jos vrusteen) ti irrot meriveden tuloletku j tulpp se. 3. Vrmist, että moottori on mhdollisimmn vksuorss, jott vrmistt merivesijärjestelmän täydellisen tyhjentymisen. HUOMAUTUS: Nestejäähdyttimen tkpuolell olev nodisennelm voidn käyttää vlutustulppn. 4. Irrot vlutustulpp välijäähdyttimen peräpään knnest. Tyypillinen moottori - Anodisennelmvlutustulpp - Nestejäähdytin Irrot vlutustulpp, ti liitin (jos vrusteen), moottoriöljyn jäähdyttimen peräpään knnest. Tyypillinen moottori - Moottoriöljyn jäähdytin - Tyhjennystulpp ti nipp (jos vrusteen) HUOMAUTUS: Seurviss viheiss letkuj stetn joutu lskemn ti tivuttmn, jott merivesi tyhjenee kokonn. 90-8M fin JOULUKUU 2013 Sivu 61

70 Os 5 - Huolto 6. Irrot meriveden tuloletku merivesipumpun letkun liittimestä j tyhjennä. c c Merivedenottoletku - Liitin c - Meriveden pumppuletku 7. Puhdist tyhjennysukkoj toistuvsti jäykällä vijerill, kunnes koko järjestelmä tyhjenee. 8. Merivesisiivilällä vrustetut mllit:. Irrot tyhjennystulpp j luslevy, jos vrusteen.. Irrot molemmt letkut merivesisiivilästä j vlut ne kokonn tyhjiksi. c. Vlut j tyhjennä merivesisiivilä. d. Liitä letkut j kiristä letkunkiristimet. e. Asenn tiivisteluslevy j tyhjennystulpp, jos vrusteen. Tyypilliset merivesisiivilät 9. Kun merivesi on kokonn tyhjennetty, lit tiivistysinett tyhjennystulppien ti liitinten (jos vrusteen) kierteisiin. Asenn j kiristä tyhjennystulpt ti liittimet Putkilon viitenro Kuvus Käyttökoht Osnumero 19 Perfect Sel -tiivistysine Tyhjennystulpp ti liitinten kierteet Q Liitä kikki letkut. Kiristä letkunkiristimet. Sivu M fin JOULUKUU 2013

71 Os 5 - Huolto Meriveden sivuvedenoton trkistminen 1. Vrmist, että merivedenottoukkojen imuukot ovt puhtt j esteettömät Tyypillinen rungon läpi kulkev merivedenotto - Vedenottoukot Tyypillinen peräpeilin läpi kulkev merivedenotto Merivesisiivilän (jos vrusteen) puhdistus HUOMAUTUS Jos merivesisiivilä ti -hn on uki joidenkin huolto- ti korjustoimenpiteiden ikn, veneeseen voi päästä vettä, mikä voi iheutt venevurion ti veneen uppomisen. Sulje merivesipumpun, vedenottoletkun ti hnn vedensyöttö in jäähdytysjärjestelmää huollettess ti korjttess. 1. Sulje pohjventtiili (jos vrusteen) moottorin olless smmutettun ti irrot j tuki meriveden tuloletku. 2. Metlliset merivesisiivilät:. Irrot ruuvit, välilevyt j knsi.. Irrot siivilä, tyhjennystulpp, j luslevy. c. Puhdist mhdolliset roskt siivilän kotelost. d. Huuhtele sekä siivilä että kotelo puhtll vedellä. e. Trkst knsitiiviste j vihd se, jos se on kulunut. f - Ruuvit j välilevyt - Lsillinen knsi c - Siivilä d - Kotelo e - Tyhjennystulpp j tiivisteluslevy f - Tiiviste c d e Muoviset merivesisiivilät:. Irrot suojus.. Irrot siivilä. c. Puhdist mhdolliset roskt siivilän kotelost. d. Huuhtele sekä siivilä että kotelo puhtll vedellä. 90-8M fin JOULUKUU 2013 Sivu 63

72 Os 5 - Huolto e. Trkst knsitiiviste j vihd se, jos se on kulunut. - Siivilän knsi - Siiviläkori c - Tiiviste c 4.! VAROITUS Jos merivesisiivilästä vuot merivettä, sitä voi päästä pilssiin, mistä voi oll seuruksen moottorivurio ti veneen uppominen. Älä kiristä knnen ruuvej liik, muuten knsi stt vääntyä j pilssiin lk vuot merivettä. 5. Metlliset merivesisiivilät:. Asenn siivilä, tyhjennystulpp j luslevy.. Asenn siiviläkori. c. Kiinnitä knsi. d. Kiristä knnen ruuvit. Älä kiristä liik f - Ruuvit j välilevyt - Lsillinen knsi c - Siivilä d - Kotelo e - Tyhjennystulpp j tiivisteluslevy f - Tiiviste c d e Muoviset merivesisiivilät:. Asenn muovinen siiviläkori.. Trkist knsitiiviste. Sivu M fin JOULUKUU 2013

73 Os 5 - Huolto c. Ruuv siivilän knsi piklleen. - Siivilän knsi - Siiviläkori c - Tiiviste c 7. Av pohjventtiili (jos vrusteen) ti irrot tulpp j liitä meriveden tuloletku tkisin. 8. Kun moottori käynnistetään ensi kert, trkist onko järjestelmässä vuotoj ti ilm. Ne voivt merkitä ulkoist vuoto. Merivesijärjestelmän huuhtelu - sisämoottorimllit Merivesijärjestelmän huuhtelu mkell vedellä suol- ti lietekertymien välttämiseksi on trpeen vin veneille, joill jetn suol- ti murtovedessä, sstuneess vedessä ti vedessä, jonk minerlipitoisuus on korke. Prhn tuloksen svuttmiseksi suosittelemme merivesijärjestelmän huuhtelemist jokisen veneilykerrn jälkeen. Meriveden jäähdytysjärjestelmä täytyy huuhdell in merivedessä käytön jälkeen. Veneen olless poiss vedestä HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Irrot potkuri. Ktso veneen vlmistjn ohjeit. 2. Irrot meriveden ottoletku merivesipumpust Liitä sopivll sovittimell huuhteluletku vesihnst merivesipumpun tuloliittimessä olevn merivesipumpun ottoletkuun. d c Kuvss 2.8, 4.2 on smnlinen - Sovitin - Huuhteluletku c - Vesihn d - Merivedenottoletku 4. Av veden tulo noin puoleen täyssennost. Älä käytä veden täyttä pinett. 5. Aset kuko-ohjin vplle joutokäynti-sentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää M fin JOULUKUU 2013 Sivu 65

74 Os 5 - Huolto 6. Käytä moottori joutokäynnillä vpll noin 10 minuutti ti kunnes ulostulev vesi on kirkst. 7. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 8. Smmut moottori. 9. Sulje vesihn. 10. Irrot sovitin merivesipumpun tuloletkun liitännästä. 11. Liitä vedenottoletku tkisin. Kiristä letkunkiristimet kunnoll. Vene vedessä HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. HUOMAUTUS Moottorin huuhtelu veneen olless vedessä voi sd merivettä virtmn sisään moottoriin iheutten moottorivurion. Sulje pohjventtiili ennen moottorin huuhtelemist. Pidä pohjventtiili suljettun, kunnes moottori käynnistetään. 1. Sulje pohjventtiili (jos vrusteen) ti irrot j tuki merivedenottoletku. c Merivesihn - Merivedenottoletku c - Pistoke 2. Liitä sopivll sovittimell huuhteluletku vesihnst merivesipumpun tuloliittimessä olevn merivesipumpun ottoletkuun. d c Kuvss 2.8, 4.2 on smnlinen - Sovitin - Huuhteluletku c - Vesihn d - Merivedenottoletku 3. Av veden tulo noin puoleen täyssennost. Älä käytä veden täyttä pinett. 4. Aset kuko-ohjin vplle joutokäynti-sentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 5. Käytä moottori joutokäynnillä vpll noin 10 minuutti ti kunnes ulostulev vesi on kirkst Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. Sivu M fin JOULUKUU 2013

75 Os 5 - Huolto 7. Smmut moottori. 8. Sulje vesihn. 9. Irrot sovitin merivesipumpun tuloletkun liitännästä. 10. Estääksesi veden tulon veneeseen ti moottoriin älä tällä kert v pohjventtiiliä ti yhdistä uudelleen veden tuloletku. 11. Aset virtlukkoon sinmukinen lppu muistuttmn, että pohjventtiili on vttv ti merivedenottoletku sennettv uudestn ennen moottorin käyttöä. Moottorin merivesipumpun trkstus TÄRKEÄÄ: Mercury suosittelee voimkksti, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. Irrot j trkst moottorin merivesipumppu jnkohtn, jok ilmoitetn Huoltoiktulu. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Suljetuss jäähdytysjärjestelmässä olevn jäähdytysnesteen vihto Suljetun jäähdytysjärjestelmän tyhjennys HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. HUOMAUTUS: Merivesiosn tyhjennyksestä lisätietoj st tämän osn kohdst Merivesijärjestelmän tyhjennys. TÄRKEÄÄ: Huom seurvt seikt: Vrmist, että moottori on mhdollisimmn vksuorss, jott jäähdytysjärjestelmä tyhjenee täydellisesti. Suljetuss jäähdytysosstoss on oltv määritettyä jäähdytysinett ympäri vuoden. Jos moottori ltistetn jäätymislämpötiloille, vrmist, että suljettu jäähdytysossto on täytetty etyleeniglykolipkksneste- j vesiliuoksell, jok on sekoitettu suojmn moottori limmlt lämpötillt, jolle se ltistuu. Älä käytä propyleeniglykolipkksnestettä moottorin suljetuss jäähdytysosstoss.! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä j jäähdytysnestesäiliöstä. HUOMAUTUS: Tyhjennä jäähdytysneste sopivn stin. Hävitä vnh jäähdytysneste sinmukisesti. 3. Irrot imu- j pkosrjn tyhjennystulpp. 4. Irrot lämmönvihtimen tyhjennystulpp. Kuvss 4.2, 2.8 on smnlinen - Imu- j pkosrjn tyhjennystulpp. - Nestejäähdyttimen tyhjennystulpp M fin JOULUKUU 2013 Sivu 67

76 Os 5 - Huolto 5. Av moottorilohkon tyhjennystulpp Kuvss 4.2, 2.8 on smnlinen - Moottorilohkon tyhjennystulpp 6. Kun jäähdytysneste on tyhjentynyt kokonn, senn imu- j pkosrjn tyhjennystulpp, lämmönvihtimen tyhjennystulpp j moottorilohkon tyhjennystulpp. Kiristä kikki tyhjennystulpt tiuksti. 7. Jos trpeen, puhdist suljettu jäähdytysjärjestelmä. Ot yhteys piklliseen Mercury Dieselin vltuutettuun korjusliikkeeseen. 8. Täytä järjestelmä määritetyllä jäähdytysnesteellä. Lisätietoj on kohdss Suljetun jäähdytysjärjestelmän täyttö. Suljetun jäähdytysjärjestelmän täyttö 1. Poist pinekorkki. - Pinekorkki - Jäähdytysnesteen pisuntsäiliö TÄRKEÄÄ: Käytä vin määritettyä jäähdytysnestettä. 2. Jos jäähdytysneste vihdetn ti sen tso on lhinen, lisää hitsti määritettyä jäähdytysnestettä tulukoss määritellylle tsolle. Jäähdytysnesteen tso pisuntsäiliössä Kikki mllit Etäisyydellä 25 mm (1 in.) täyttökuln pohjn tslt, ti ylimmän j lemmn merkin väliltä, jos merkittynä. Kuvus Käyttökoht Osnumero Mercuryn pitkäikäinen pkksneste Suljettu jäähdytysjärjestelmä K1 HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että vedenottoukkoihin sdn riittävästi vettä käytön ikn. 3. Vrmist, että meriveden ottopumppuun tulee jäähdytysvettä. 4. Älä senn pinekorkki. Käynnistä moottori j käytä sitä nopell joutokäynnillä ( /min). Lisää trvittess jäähdytysnestettä pitääksesi jäähdytysnesteen edellä määritellyllä tsoll. TÄRKEÄÄ: Kun sennt pinekorkki, muist kiristää se tiuksti jäähdytysnesteen hukn välttämiseksi. 5. Asenn pinekorkki sen jälkeen, kun moottori on svuttnut normlin käyttölämpötiln (termosttin olless täysin uki) j jäähdytysnestetso pysyy smn. Sivu M fin JOULUKUU 2013

77 Os 5 - Huolto 6. Test moottorin käynti. Seur lämpötilmittri j trkist moottori jäähdytysnestevuotojen vrlt. Jos lämpötilmittri näyttää, että lämpötil on liin korke ti että jäähdytysneste vuot, smmut moottori välittömästi j selvitä vin syy. 7. Ann moottorin jäähtyä ensimmäisen käyttökerrn jälkeen. 8. Poist pinekorkki j lisää määritettyä jäähdytysnestettä tulukoss nnetulle tsolle. Jäähdytysnesteen tso pisuntsäiliössä. Kikki mllit 9. Asenn j kiristä kunnoll pinekorkki. Korroosiosuoj Yleistietoj Etäisyydellä 25 mm (1 in.) täyttökuln pohjn tslt, ti ylimmän j lemmn merkin väliltä, jos merkittynä. Kun kksi ti usempi erilisi metllej (esim. tässä moottoriss esiintyviä) on sähköä johtvss liuoksess (esimerkiksi suolisess, ssteisess ti runssti minerlej sisältävässä vedessä), tphtuu kemillinen rektio, jok iheutt sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tämä syöpyminen tunnetn nimellä glvninen korroosio. Mikäli sitä ei hllit, sen seuruksen joudutn jn mittn vihtmn veden knss kosketuksiin joutuvt moottorin ost. Glvnisen korroosion vikutusten hllitsemiseksi Mercuryn moottorit vrustetn useill suoj-nodeill j muill korroosionsuojlitteill. Lue perusteellisempi selvitys korroosiost j korroosiosuojuksest oppst Veneiden korroosiosuojusops. TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Mercury suosittelee vhvsti, ettei muiden vlmistjien nodej käytetä. Kysy lisätietoj Mercury Dieselin vltuutetust korjusliikkeestä. Moottorin korroosiosuojost Moottori on vrustettu suoj-nodeill, jotk sijitsevt jälkijäähdyttimen päätyknness. Suoj-nodit uttvt suojmn moottori j meriveden jäähdytysjärjestelmää korroosiolt. Siinä on myös toinen suoj-nodisennelm nestejäähdyttimen peräpäässä. Irrotus 1. Ann moottorin jäähtyä. HUOMAUTUS Jos merivedenottoletku ti pohjventtiiliä ei suljet, kun noditulpt irrotetn ti sennetn, seuruksen voi oll vesivurio. Sulje pohjventtiili ti irrot j tulpp merivedenottoletku, jott vesi ei pääse noditulppien reikiin. 2. Sulje pohjventtiili (jos vrusteen) moottorin olless smmutettun ti irrot j tuki meriveden tuloletku. 3. Tyhjennä merivesijärjestelmä. Ktso koht Merivesijärjestelmän tyhjennys. 4. Irrot nodisennelm (noditulpp j suoj-nodi) jälkijäähdyttimen päätyknnen päältä. - Jälkijäähdyttimen päätyknsi - Anodisrj M fin JOULUKUU 2013 Sivu 69

78 Os 5 - Huolto 5. Irrot nodisennelm (noditulpp j suoj-nodi) nestejäähdyttimen peräpäästä. Tyypillinen moottori - Anodisrj - Nestejäähdytin Puhdistus j trkstus Trkstus- j vihtovälit vihtelevt riippuen merivesiolosuhteist j moottorin jotvst. HUOMAUTUS: Käytä hiekkpperi, kuituhrj ti puhdistuslppu j irrot jätteet nodien pinnlt ennen kuin yrität määritellä eroosion määrää. Älä käytä pehmeää teräshrj, jok stt jättää pintn korroosion etenemistä nopeuttv jätettä. 1. Irrot kertymät j jäte. 2. Trkist j mitt nodi. Vert mitttuloksi uuden suoj-nodin tietoihin j vihd nodisrj kun se on heikentynyt 50 %. HUOMAUTUS: Suoj-nodej on stvn vin sennelmin. Vihd sekä tulpp että nodi kokonisuuten. d e Anodisrj - Anoditulpp - Suoj-nodi c - Pituus d - Läpimitt e - Tiivisteluslevy c Suoj-nodin mitt (uusi) Pituus Läpimitt 3. Hävitä tiivisteluslevy. Asennus 1. Asenn uusi tiivistelevy nodisennelmn (noditulpp, joss on suoj-nodi). - Anodisrj - Tiivisteluslevy 19 mm (3/4 in.) 16 mm (5/8 in.) Sivu M fin JOULUKUU 2013

79 Os 5 - Huolto 2. Asenn nodisennelm j luslevy jälkijäähdyttimen päätyknteen. Kiristä tiukkn. - Jälkijäähdyttimen päätyknsi - Anodisrj Asenn nodisennelm j luslevy nestejäähdyttimen peräpäähän. Kiristä tiukkn. Tyypillinen moottori - Anodisrj - Nestejäähdytin 4. Av j liitä meriveden tuloletku ti v pohjventtiili, jos vrustettu HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 5. Vrmist, että meriveden ottopumppuun tulee jäähdytysvettä. 6. Käynnistä moottori j trkst, onko vuotoj. Ksvillisuuden estomli TÄRKEÄÄ: Korroosiovurio, jok iheutuu virheellisestä ksvillisuudenestomlin käytöstä, ei ole rjoitetun tkuun kttm. Joillkin lueill voi oll hyvä mlt veneen pohj vesiksvillisuuden estämiseksi. Kysy Mercury Dieselin vltuutetust korjusliikkeestä venettäsi koskevi suosituksi. 90-8M fin JOULUKUU 2013 Sivu 71

80 Os 5 - Huolto Voitelu Ksukpeli 1. Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt Vihdekpeli Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Ksukpelin kääntöpisteet j ohjinten kosketuspinnt Otin Loclly 1. Voitele kääntöpisteet j ohjimien kosketuspinnt. Tyypillinen sisämoottorin mllivihdekpeli j vihdevivusto - Kääntöpisteet - Ohjimien kosketuspint Vetohihnt Vetohihn Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Vihdekpelin kääntöpisteet j ohjinten kosketuspinnt Otin Loclly Kikkien vetohihnojen kireys j kunto (liillinen kuluminen, hlkemt, purkutumt ti kiillottuneet pinnt) on trkstettv määräjoin. Sivu M fin JOULUKUU 2013

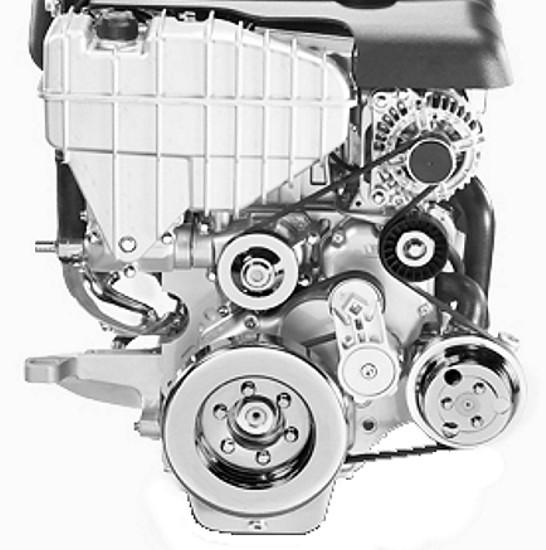

81 ! VAARA Os 5 - Huolto Hihnojen trkstminen moottorin käydessä voi iheutt vkvn vmmn ti kuolemn. Smmut moottori j poist virt-vin, ennen kuin säädät kireyttä ti trkstt hihnoj. e c d f g Kuvss 4.2 sisämoottori, 2.8 on smntyyppinen - Vesipumpun hihnpyörä - Lturin hihnpyörä c - Välipyörä d - Automttinen kiristin e - Kmpikselin hihnpyörä f - Merivesipumpun hihnpyörä g - Apulitehihn Apulitehihn Trkstus 1. Trkst pulitehihnn oike kireys j myös seurvt seikt: Liillinen kuluminen Hlkemt HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, eivät ole hyväksyttäviä. Purkutuminen Kiillottuneet pinnt Trkst utomttisen kiristimen j siihen liittyvien osien toimint.. Sijoit sopiv työklu utomttiseen kiristimen vputusrkoon.. Kierrä utomttist kiristintä nuolen osoittmn suuntn. - Automttinen kiristin - Vputusrko c. Vput utomttinen kiristin j nn sen liuku hitsti tkisin. d. Automttisen kiristimen on plttv lkusentoon j säilytettävä pulitehihnn jännite. 90-8M fin JOULUKUU 2013 Sivu 73

82 Os 5 - Huolto Vihto TÄRKEÄÄ: Jos hihn iotn käyttää uudelleen, se on sennettv smn pyörimissuuntn kuin ensikäytössä. 1. Sijoit sopiv työklu utomttiseen kiristimen vputusrkoon. 2. Kierrä utomttist kiristintä nuolen osoittmn suuntn poistksesi pulitehihnn jännitteen. - Apulitehihn - Vputusrko 3. Irrot pulitehihn. 4. Vihd pulitehihn. 5. Vput utomttinen kiristin vrovsti sorkkrudll vrmisten, että hihn pysyy kunnoll pikoilln. Akku Ktso kun mukn tulevi erityisohjeit j vroituksi. Jos näitä tietoj ei ole stviss, noudt seurvi vrotoimi kun käsittelyssä.! VAARA Heikon kun ltminen veneessä ti pukäynnistyskpeleiden j lisäkun käyttäminen moottorin käynnistämiseen stt iheutt vkvn vmmn ti tuotevurion tuliplon ti räjähdyksen seuruksen. Poist kku veneestä j lt se tuuletetull lueell kipinöistä j vutulest loitoll.! VAARA Käytössä ti ldttvn olev kku tuott ksu, jok voi syttyä j räjähtää, suihkutten rikkihppo, jok voi iheutt vkvi plovmmoj. Tuulet kun ympärillä olev lue j käytä suojvrusteit kkuj käsitellessäsi ti huoltesssi. Akkuj koskevt vrotoimet monimoottorisovelluksille Lturit: Lturit on suunniteltu ltmn kku, jok tuott virt moottoriin, johon lturi on kiinnitetty. Kiinnitä vin yksi kku yhteen lturiin. Älä kytke kht kku smn lturiin jollei käytössä ole kun eristintä. Moottorin ohjusmoduuli (ECM) j luksen integrointitulu (VIP). ECM j VIP vtivt vkn jännitelähteen. Usemmll moottorill jettess jokin veneessä olev sähkölite voi iheutt äkillisen jännitteenlskun moottorin kuss. Jännite voi lske ECM:n j VIP:n vähimmäisjännitevtimusten lpuolelle. Myös toisen moottorin lturi stt lk ldt j iheutt jännitepiikin moottorin sähköjärjestelmään. Kummsskin tpuksess ECM voi sulkeutu. Jännitteen plutuess ECM:n trvitsemlle lueelle ECM plutuu itsestään lkutiln. Moottori toimii nyt normlisti. Tämä ECM:n sulkeutuminen tphtuu tvllisesti niin nopesti, että moottorin sytytys näyttää vin pätkivän. Ajoittinen ti tilpäinen VIP:n sulkeutuminen voi iheutt mittriston smmumisen, moottorin sytytyshäiriöitä j vikutt hitllisesti moottorin suorituskykyyn j veneturvllisuuteen. Akut. Useill elektronisesti ohjttvill moottoreill vrustetuiss veneissä edellytetään kunkin moottorin kytkemistä omn kkuuns sen vrmistmiseksi, että moottorin elektronisell ohjusmoduulill (ECM) on vk jännitelähde. Akun kytkimet. Akun kytkimet pitää in sett siten, että kukin moottori toimii omll kulln. Älä käytä moottoreit, jos niiden kytkimet ovt molemmt- ti kikki sentoon. Hätätilss toisen moottorin kku voi käyttää käynnistämään moottori, jonk kku on tyhjä. Akun eristimet. Veneessä olevien lisälitteiden käyttökun ltmisess voidn käyttää erottimi. Niitä ei pidä käyttää veneessä olevn toisen moottorin kun ltukseen, ellei erotin ole nimenomn tähän trkoitukseen suunnitellun tyyppinen. Generttorit. Generttorin kku on ktsottv toisen moottorin kuksi. Sivu M fin JOULUKUU 2013

83 Sisällysluettelo Os 6 - Säilytys Os 6 - Säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys Kylmän sään (pkkslämpötil) säilytys Moottorin vlmistelu kusi ti pitkäikiseen säilytykseen Kusittinen säilytys Pitkäikisen säilytyksen ohjeet Akku...78 Uudelleen käyttöönotto M fin JOULUKUU 2013 Sivu 75

84 Os 6 - Säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys TÄRKEÄÄ: Mercury Mrine suosittelee voimkksti, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. Jäätymisen iheuttm vhinko ei ole Mercury Mrinen rjoitetun tkuun kttm. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. Veneen ktsotn olevn säilytyksessä in, kun se ei ole käytössä. Aikväli, jolloin venettä ei käytetä, stt oll lyhyt, kuten yksi päivä, yö ti käyttökusi. Vene stt oll poiss käytöstä myös pitempään. Tietyt vrotoimet j menettelytvt on otettv huomioon veneen säilytyksessä suojttess moottori pkksvurioilt, korroosiolt, ti kummltkin näistä vurioist. Jäätymisvurio on mhdollinen, jos meriveden jäähdytysjärjestelmään jäänyt vesi jäätyy. Esimerkiksi veneen käytön jälkeen lyhytkin ltistus pkkslämpötiloille stt joht jäätymisvhinkoon. Korroosiot iheuttvt meriveden jäähdytysjärjestelmään jäänyt suolvesi, sstunut vesi ti vesi, jonk minerlipitoisuus on korke. Suolvesi ei s jäädä moottorin jäähdytysjärjestelmään edes lyhyeksi jksi. Tyhjennä j huuhtele meriveden jäähdytysjärjestelmä jokisen veneilykerrn jälkeen. Kylmän sään käyttö viitt veneen käyttöön lämpötiloiss, jotk sttvt lske lle nolln. Smoin kylmällä ilmll (pkkslämpötiloiss) tphtuv säilytys viitt tiln, joss venettä ei käytetä j pkkslämpötil on mhdollinen. Tällisiss tpuksiss jäähdytysjärjestelmän merivesiossto pitää tyhjentää kokonn käytön jälkeen. Kusisäilytys: jos venettä ei käytetä vähintään yhteen kuukuteen, kyseessä on kusisäilytys. Ajn pituus riippuu veneen mntieteellisestä sijinnist säilytyksessä. Kusisäilytyksen vrotoimet j toimenpiteet pitävät sisällään kikki kylmän sään (pkkslämpötil) säilytyksen viheet, sekä lisäviheit, jotk on suoritettv, jos vrstointi kestää pitempään kuin lyhyen kylmän sään säilytyksen jn. Pitkäikinen säilytys viitt säilytykseen, jok kestää usemmn säilytyskuden ti kuemmin. Pitkäikisen säilytyksen vrotoimet j toimenpiteet pitävät sisällään kikki kylmän sään (pkkslämpötil) säilytyksen viheet, sekä lisäviheit. Ktso tästä osiost lisätietoj veneesi säilytyksen olosuhteist j pituudest. Kylmän sään (pkkslämpötil) säilytys HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. 1. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Merivesijärjestelmän tyhjennys Tyhjennä jäähdytysjärjestelmän merivesiossto. 2. Lit vroituslppu ruoriin kertomn kuljettjlle, että vedenottoletkun tulpp on irrotettv, letku on kiinnitettävä, sekä pohjventtiili vttv (jos vrusteen) ennen veneen käyttöä. 3. Jott st lisäsuoj jäätymiseltä j korroosiolt, täytä merivesijäähdytysjärjestelmä propyleeniglykolipkksnesteen j vesijohtoveden seoksell. Ktso tämän osn koht Kusittiset säilytysohjeet. Moottorin vlmistelu kusi- ti pitkäikiseen säilytykseen! VAROITUS Riittämättömästä jäähdytysvedestä johtuv ylikuumeneminen vurioitt moottori j vetojärjestelmää. Vrmist, että vedenottoukkoihin tulee in käytön ikn riittävästi vettä. TÄRKEÄÄ: Jos vene on jo poistettu vedestä, lisää vettä vedenottoukkoihin ennen moottorin käynnistystä. Noudt kikki vroituksi j huuhtelulitteen käsittelymenettelyjä, jotk löydät osst Merivesijärjestelmän huuhtelu. 1. Lisää jäähdytysvettä vedenottoukkoihin ti merivesipumpun imuukkoon. 2. Käynnistä moottori j käytä sitä, kunnes se svutt normlin käyttölämpötiln. 3. Pysäytä moottori. 4. Vihd moottoriöljy j suodtin. 5. Käynnistä moottori j käytä sitä noin 15 minuutti. Trkist, esiintyykö öljyvuotoj. 6. Huuhtele merivesijäähdytysjärjestelmä. Ktso Merivesijärjestelmän huuhtelu. Sivu M fin JOULUKUU 2013

85 Kusittinen säilytys 1. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Moottorin vlmistelu kusi- ti pitkäikiseen säilytykseen -kohdss minitut toimenpiteet.. 2. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Merivesijärjestelmän tyhjennys Tyhjennä jäähdytysjärjestelmän merivesiossto. HUOMAUTUS Os 6 - Säilytys Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Poist vene vedestä, jott voit tyhjentää jäähdytysjärjestelmän merivesiosston käytön jälkeen ti ennen säilytystä pkkslukemiss. TÄRKEÄÄ: Suosittelemme propyleeniglykolipkksnesteen käyttöä merivesiosstoss kylmällä ilmll (pkkslämpötilss) tphtuvss, kusittisess j pitkäikisess säilytyksessä. Vrmist, että propyleeniglykolipkksneste sisältää ruosteenestoinett j että se on trkoitettu käytettäväksi venemoottoreiss. Muist noudtt propyleeniglykolin vlmistjn suosituksi. 3. Kd stin noin 5,6 l (6.0 US qt) propyleeniglykolipkksnestettä j vesijohtovettä, jotk on sekoitettu vlmistjn ohjeiden mukisesti suojmn moottori mtlimmlt lämpötillt, jolle se ltistuu kylmän ilmn ti pitkäikisen säilytyksen ikn. 4. Irrot meriveden ottoletku merivesipumpust. Käytä trvittess sovitint j liitä sopivn pituinen letkunpätkä väliikisesti merivesipumppuun. Aset letkun toinen pää propyleeniglykolipkksnestettä j vesijohtovettä sisältävään stin. Tyypillinen - Merivesipumppu - Väliikinen letku c - Propyleeniglykolipkksnestettä j vesijohtovettä sisältävä sti TÄRKEÄÄ: Propyleeniglykolin päästö ympäristöön voi oll liss kielletty. Hävitä propyleeniglykoli osvltion, vltion j pikllisten määräysten mukisesti. 5. Käynnistä moottori j nn käydä tyhjäkäyntinopeudell kunnes pkksnesteseos on pumpttu moottorin meriveden jäähdytysjärjestelmään. 6. Pysäytä moottori. 7. Irrot väliikinen letku merivesipumpust. 8. Puhdist moottori ulkopuolelt j ml trvittvt kohdt pohjmlill j spry-mlill. Kun mli on kuivunut, sivele moottori määritellyllä korroosionestoöljyllä ti vstvll. Kuvus Käyttökoht Osnumero Corrosion Gurd Vlenhrm pohjmli Moottorin ulkopint Mrine Cloud White -mli 8M Mercury Phntom Blck Vihdelevy j ilmnsuodttimen kotelo Q1 9. Mercury Dieselin vltuutettu korjusliike suoritt nyt kikki trkistukset, voitelut j nesteiden vihdot, jotk on kuvttu kohdss Huoltoiktulut. 10. Noudt kun vlmistjn säilytysohjeit j vie kku säilöön. c Pitkäikisen säilytyksen ohjeet TÄRKEÄÄ: Mercury suosittelee, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. 1. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Moottorin vlmistelu kusi- ti pitkäikiseen säilytykseen -kohdss minitut toimenpiteet.. 2. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Merivesijärjestelmän tyhjennys. 3. Lue kikki vrotoimet j suorit kikki toimenpiteet, jotk on minittu kohdss Kusittiset säilytysohjeet. TÄRKEÄÄ: Merivesipumpun siipipyörä voi vurioitu, jos se ltistuu pitkäikiselle uringonvlolle M fin JOULUKUU 2013 Sivu 77
