2 Alkuperäisen käyttöohjeen käännös Symbolit HUOMIOITAVA! Ennen koneen käyttöönottoa on erittäin tärkeätä lukea koneen käyttöohjeet ja siinä olevat turvallisuuteen liittyvät huomautukset huolellisesti. Säilytä käyttöohjetta koneen lähettyvillä, jotta se olisi aina tarvittaessa saatavilla. Turvallisuusohjeet TASKI koneet on suunniteltu ja valmistettu noudattaen voimassa olevia EU:n terveys- ja turvallisuusmääräyksiä ja ne ovat siten CE merkittyjä. Konetta saavat käyttää vain sellaiset henkilöt, jotka ovat saaneet asianmukaisen perehdytyksen koneen käyttöön. Konetta eivät saa käyttää sellaiset henkilöt (lapset mukaanlukien), jotka eivät pysty käyttämään konetta turvallisesti fyysisten, tuntoelimien tai henkisten rajoitteiden takia. Lapsia on erityisesti estettävä leikkimästä koneella. Tämän ohjeen jättäminen huomioimatta saattaa aiheuttaa tapaturmavaaran ja/tai aiheuttaa muuta vakavaa vahinkoa! Tämän ohjeen jättäminen huomioimatta saattaa aiheuttaa koneen toimintahäiriön ja koneen vahingoittumisen tai muuta omaisuusvahinkoa! Tärkeää tietoa koneen oikeasta käytöstä. Ohjeen huomiotta jättäminen saattaa aiheuttaa koneen toimintahäiriön! Viittaa työvaiheisiin, jotka on suoritettava annetussa järjestyksessä. Koneen käyttötarkoitus TASKI swingo 4 B yhdistelmäkone on suunniteltu ammattikäyttöön (esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kauppakeskuksissa, toimistoissa, jne.). Kone on suunniteltu kovien vettä sietävien lattioiden pesuun näitä käyttöohjeita noudattaen. Konetta voidaan käyttää vain sisätiloissa. Konetta ei saa käyttää tiloissa, joissa on tai käytetään helposti syttyviä tai räjähdysvaarallisia aineita (esim. polttoaineita, maaliohenteita, lämmitysoljyjä, liuottimia, pölyä, jne.). Koneen sähköiset tai mekaaniset osat voivat aiheuttaa ko. aineiden syttymisen. Konetta ei saa käyttää tiloissa, joissa on voimakkaita sähkömagneettisia kenttiä. Koneella ei saa imeä myrkyllisiä, terveydelle vaarallisia, happamia tai ärsyttäviä materiaaleja (esim. terveydelle vaaralliset pölyt). Koneen suodatinjärjestelmä ei pysty suodattamaan kyseisiä materiaaleja. Kyseisten materiaalien imeminen voi aiheuttaa huomattavia turvallisuuriskejä käyttäjälle tai kolmannelle osapuolle. Konetta käytettäessä on aina huomioitava ympäröivät olosuhteet ja muut henkilöt sekä erityisesti lapset! Erityisesti on varottava tilanteita, joissa on rajoitettu näkyvyys, esim. mutkissa ja ovien luona, jolloin ajonopeutta on hiljennettävä. Konetta saavat käyttää vain sellaiset henkilöt, jotka ovat riittävästi perehdytetty koneen oikeaan käyttöön. Tätä konetta ei saa käyttää lattioiden kiillotukseen ja vahaukseen, eikä mattojen pesuun tai pölynimurointiin. Parketin tai laminaattilattian pesun saa suorittaa vain Diverseyn luvalla ja menetelmäohjeiden mukaisesti, pesu tapahtuu aina kuitenkin käyttäjän omalla vastuulla. Koneeseen ilman JohnsonDiverseyn lupaa tehtävät muutokset mitätöivät antamamme turvallisuusmerkinnät ja CE vaatimusten mukaisuus vakuutuksen. Muu kuin koneen käyttötarkoituksessa mainittu käyttö voi aiheuttaa tapaturman, koneen tai käyttöympäristön vahingoittumisen. Koneen väärä käyttö mitätöi takuuvastuumme. Koneen päällä ei saa kuljettaa ihmisiä tai tavaroita! Koneen käyttö on lopetettava välittömästi mikäli koneessa on vika, joka voi aiheuttaa turvallisuusriskin. Tällaisia vikoja ovat mm. vioittunut verkkojohto tai vaurioitunut koneen kansiosa, jonka alla sijaitsevat muut koneen sähköiset osat. Tarkista säännöllisesti verkkojohdon kunto vahingoittumisen ja käytön aiheuttaman kulumisen varalta. Älä käytä konetta mikäli verkkojohto vaurioitunut tai kone ei ole muuten turvallisessa käyttökunnossa. Sisällysluettelo Turvallisuusohjeet Alkuperäisen EU-vaatimustenmukaisuusvakuutuksen käännös Koneen kuvaus Käytön valmistelu/käyttö Työskentelyn aloittaminen Työn lopettaminen Huolto ja kunnossapito Imusuulakkeen irrotus ja puhdistus Pienet toimintahäiriöt Kuljetus Hävittäminen Tekniset tiedot Varusteet (varustevalikoima saattaa vaihdella maittain) Koneen mitat Koneen mekaanisten tai sähköisten osien korjauksen saa suorittaa ainoastaan Diversey huolto tai valtuutetut huoltoliikkeet tai sellaiset asentajat, joilla on riittävä ammattitaito ja kaikki tarvittavat turvallisuustiedot. Verkkojohdon minimivaatimukset ovat H05VV-F2x1.5 tai H05VV- F2x0.75. Koneen akkutilaa ei saa avata! Kone on suunniteltu käytettäväksi kuivissa sisätiloissa ja sitä ei saa käyttää tai säilyttää ulkona eikä kosteissa tiloissa. Koneen käytössä on noudattettava voimassa olevia työsuojelu- ja turvallisuusohjeita. Sammuta imumoottori välittömästi jos koneesta valuu vaahtoa tai pesuliuosta! Katso lisäohjeita sivulta 56. Käytä koneessa vain näissä käyttöohjeissa mainittuja tai TASKI yhteistyökumppanisi suosittelemia varusteita, muiden varusteiden käyttö voi aiheuttaa turvallisuusriskin (sivu 57) 50

3 2% Koneen ja puhdistusaineiden käytössä on noudatettava kansallisia lakeja ja työturvallisuusmääräyksiä ja puhdistusaineen valmistajan ohjeita. Konetta ei voi käyttää ilman akkuja! Akkuja saa ladata vain latauslaitteella, joka on testattu uusimpien säädösten mukaan, EN ! (vain konetyyppi:4.0) Käytä konetta vain tasaisilla lattioilla ja lattioilla, joiden kallistus on enintään 2%. Tämä symboli tarkoittaa, että konetta ei saa käyttää lattioilla, joiden kallistus on suurempi. Tärkeä ohje! Sammuta kone aina kun teet seuraavia toimenpiteitä: kun suoritat koneen päivittäisiä kunnossapitotoimenpiteitä ja huoltoa tai vaihdat siihen osia tai tarvikkeita. kun säilytät konetta sille varatussa tilassa, estä myös sen luvaton käyttö. kun jätät koneen yksin vartioimattomaksi. Sammuta kone ja irrota virta-avain koneesta ja/tai irrota latauspistoke koneesta ja estä koneen liikkuminen itsestään (esim. laittamalla este pyörien eteen). Säiliön kannen pitää olla kiinni konetta käytettäessä ja siirrettäessä. Säilytä konetta kuivassa pölyttömässä ja korroosiovapaassa tilassa. Säilytyspaikan lämpötila ei saa olla alle +10 C tai yli +35 C. Alhainen lämpötila, kosteus ja pöly voivat merkittävästi lyhentää sähköisten ja elektronisten osien huoltoväliä ja elinikää. Melutaso ja värinät: TASKI koneet ovat suunnitellut siten, että niiden käyttömelusta tai värinästä ei aiheudu nykytietämyksen mukaan turvallisuusriskiä. Katso tekniset tiedot sivulla 57. Alkuperäisen EU-vaatimustenmukaisuusvakuutuksen käännös Vakuutamme, että allamainitun markkinoimamme laite täyttää suunnittelunsa ja valmistuksen osalta EU direktiivien mukaiset turvallisuus- ja työsuojelumääräykset. Tämä vakuutus on mitätön mikäli koneeseen tehdään muutoksia ilman hyväksyntäämme. Nimike: Tuote: Malli: Malli: Sarjanumero: Kauppanimi: Valmistaja: Ammattikäyttöön tarkoitettu yhdistelmäkone lattioiden pesuun ja hoitoon yhdistelmäkone swingo 4B CO4.0 CO4.0X Soveltuvat EU Direktiivit: Direktiivi 2006/42/EG Direktiivi 2004/108/EC Soveltuvat harmonisoidut standardit: EN / EN / EN / EN / EN / EN / EN 012 Sisäisillä testeillä on varmistettu, että sarjatuotannossa olevat mallit täyttävät joka vaiheessa voimassaolevat EU direktiivit ja niitä koskevat standardit. Dokumenteista vastaa: Sarjanumero on koneen tyyppikilvessä Diversey Europe Operations B.V HJ Amsterdam - Netherland Angelo Sabatino Mgr Regulatory Affairs Diversey Switzerland Services GmbH Eschlikonerstrasse 9542 Münchwilen TG Download Link for the original EU Declaration of Conformity: 51

4 Koneen kuvaus max.60 C max.140 F Annostelumitta 2 Täyttötaso (max.) 3 Kori karkealle lialle (keltainen) 4 Likavesisäiliö 5 Upotettu kahva 6 Harjayksikkö 7 Harja tai vetoalusta 8 Puhdasvesisuodatin 9 Likavesisäiliön tyhjennysreikä 10 Puhdasvesisäiliön tyhjennysletku (sininen korkki) 11 Puhdasvesisäiliö 12 Tuntimittari (lisävaruste) 13 Ohjauskahva 14 Harjamoottorin käynnistyskytkin 15 Ajovarren säätökahva 16 Imuilman suodatin 17 Uimurilaite (likavesisäiliön ylitäytön esto) 18 Imuletku (imumoottori) 19 Latauslaitteen johdon pidike 20 Mekaaninen veden määrän säätö 21 Virran katkaisu/latauspistoke ulkopuolisella latauslaitteelle 22 Imusuulakkeen nosto/laskupoljin 23 Imuletku (imusuulake) 24 Imusuulake 25 Harjayksikön lasku/nostopoljin 26 Likavesisäiliön tyhjennysletku (punainen korkki) 27 Huoltovälin merkkivalo 28 Latauksen merkkivalot (toimintahäiriö, latauksessa, ladattu) 29 Akkujen varaustilan merkkivalo 30 Painike veden tulolle 31 Painike Eco-toiminolle (~60%) 32 Imumoottorin kännistyspainike 33 Pääkytkin Käytön valmistelu/käyttö Akut Koneessa saa käyttää vain suljettuja huoltovapaita geeliakkuja! Noudata latauslaitteen valmistajan antamia ohjeita! Akkujen pintojen on oltava aina puhtaat ja kuivat. Älä laita metalliesineitä akkujen päälle. Turvallisuusohjeita Akkuja käsiteltäessä on käytettävä suojalaseja. Koneen sisäänrakennettu latauslaite sopii vain suljettujen huoltovapaiden geeliakkujen varaamiseen. Älä koskaan aseta palavia tai hehkuvia esineitä akkujen läheisyyteen. Ne aiheuttavat mahdollisen räjähdysvaaran kennoissa olevan vetykaasun takia! Tupakointi on kielletty akkujen läheisyydessä! Varmista, että käytettävän varaajan latauskäyrä on asetettu suljetuille huoltovapaille geeliakuille. (tarkista latauskäyrä latauslaitteen valmistajalta) Akkuhappo on voimakkaasti syövyttävä neste! 52

5 Akkujen kytkentäkaavio Akkujen paikoilleen laiton tai irrotuksen saa suorittaa ainostaan Diverseyn huolto ja heidän valtuuttamansa huoltoliike tai sellaiset henkilöt, joilla on kaikki tarvittavat valtuudet ja tiedot työhön liittyvistä turvallisuusmääräyksistä! Huoltovapaiden akkujen lataus (mallit, joissa on sisäänrakennettu latauslaite) Kun akut ovat varautuneet täyteen ja koneen käyttö aloitetaan välittömästi: Akkujen lataus (suljetut huoltovapaat akut ja erillinen latauslaite) Varusteiden kiinnittäminen 75 A Irrota latauspistoke koneesta. Kytke verkkojohto pistorasiaan. Keltainen latauksen merkkivalo palaa, kun akut ovat noin 90% varautuneet, sen jälkeen valo alkaa vilkkua, kunnes akut ovat täyteen varatut. Kun lataus on suoritettu loppuun, syttyy vihreä merkkivalo. Jätä verkkojohto pistorasiaan seuraavaan koneen käyttöön asti. Latauslaite valvoo akkuja ja suorittaa ylläpitovarausta. Energiankulutus tässä vaiheessa on vain muutama mw. Mikäli latauksen aikana syntyy lataushäiriö latauslaitteen, viallisen akkukaapelin tai akkukennon takia, syttyy punainen lataushäiriövalo. Irrota verkkojohto pistorasiasta. Kytke latauspistoke koneeseen. Irrota latauspistoke koneesta. Kytke koneen latauspistoke ulkoisen latauslaitteen pistokkeeseen (varmista, että verkkovirran jännite vastaa latauslaitteen käyttöjännitettä). 24V Noudata latauslaitteen valmistajan antamia ohjeita! Tarkista: ettei harjakset ole kuluneet lyhyemmäksi kuin punainen merkkiharjas tai alle 1 cm pituisiksi. tarkista laikan mahdollinen kuluneisuus ennen käyttöä. Työskentely kuluneilla, vahingoittuneilla tai väärillä varusteilla voi aiheuttaa lattian tai vahapinnan vahingoittumisen. Aseta vetoalusta/pesuharja lattialle harjayksikön alle, keskelle. Käynnistä kone pääkytkimestä painamalla sitä 3 sekunnin ajan. Harjamoottori käynnistyy hetkeksi. 12V 12V Vapauta harjayksikön nosto- ja laskupoljin ja laske harjayksikkö hitaasti alas. Harja kiinnittyy paikalleen, kun harjamoottori käynnistyy itsestään ja pyörii 10 lyhyttä sykliä. Toiminto voidaan uusia mikäli harja ei kiinnity ensimmäisellä kerralla. Imusuulakkeen kiinnitys Veden täyttö Puhdistusaineen annostelu Aseta imusuulake lattialle suulakkeen kiinnikkeen alapuolelle siten, että kiinnikkeessä olevat lukitustapit ovat suulakkeen lukitusreikien kohdalla. Paina imusuulake alas imusuulakkeen nosto/ laskupolkimesta kunnes se lukittuu paikalleen. Kiinnitä imuletku imusuulakkeessa olevaan letkuliittimeen. Veden suurin lämpötila on 60 C/140 F. Nosta säiliön kansi ylös. Täytä puhdasvesisäiliö. Säiliön suurin täyttötaso (sivu 52). max.60 C max.140 F Käytä suojakäsineitä, suojalaseja ja tarvittaessa suojavaatetusta käsitellessäsi puhdistukseen tarvittavia kemikaaleja! Käytä vain koneen valmistajan suosittelemia puhdistus- ja hoitoaineita Muiden puhdistusaineiden käyttö (esim., jotka sisältävät liuottimia, klooria, suolahappoa, fluorivetyhappoa) voivat vahingoittaa konetta tai tuhota sen. Annosteluesimerkkejä (Annosteluohjeet tarkistettava puhdistusaineen etiketistä) Tarkista annosteluohje puhdistusaineastian etiketistä 0.25% 25 ml 10 l:aan vettä 0.5% 50 ml 10 l:aan vettä Säiliön tilavuus Määrä täyteen säiliöön 22 l 50 ml = 0,05l 22 l 100 ml = 0,1l Lisää annostelumitalla puhdistus- tai hoitoaine tuotteen annosteluohjeen mukaisesti puhdasvesisäiliöön. 53

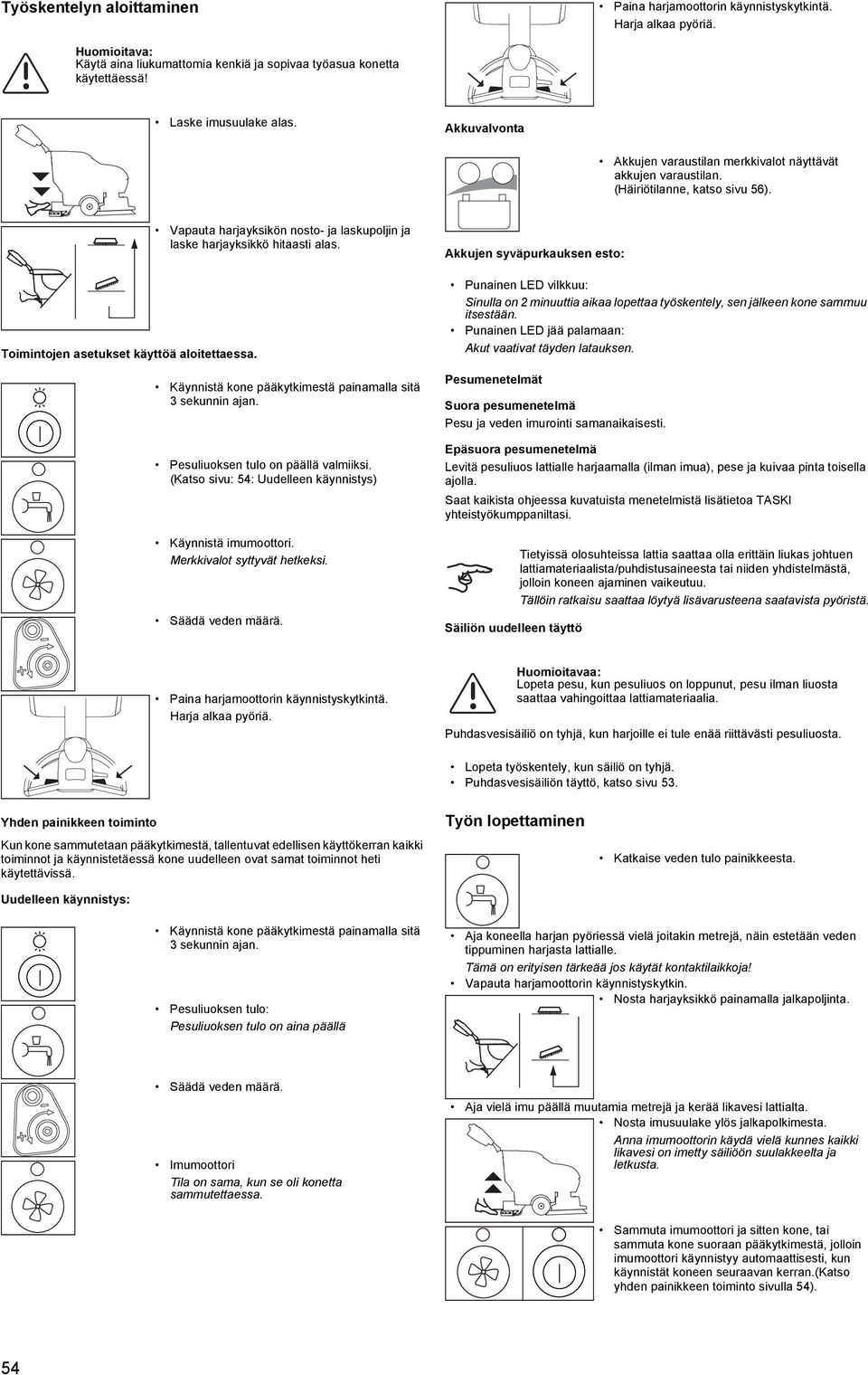

6 Työskentelyn aloittaminen Paina harjamoottorin käynnistyskytkintä. Harja alkaa pyöriä. Käytä aina liukumattomia kenkiä ja sopivaa työasua konetta käytettäessä! Laske imusuulake alas. Akkuvalvonta Akkujen varaustilan merkkivalot näyttävät akkujen varaustilan. (Häiriötilanne, katso sivu 56). Toimintojen asetukset käyttöä aloitettaessa. Vapauta harjayksikön nosto- ja laskupoljin ja laske harjayksikkö hitaasti alas. Käynnistä kone pääkytkimestä painamalla sitä 3 sekunnin ajan. Pesuliuoksen tulo on päällä valmiiksi. (Katso sivu: 54: Uudelleen käynnistys) Käynnistä imumoottori. Merkkivalot syttyvät hetkeksi. Säädä veden määrä. Akkujen syväpurkauksen esto: Punainen LED vilkkuu: Sinulla on 2 minuuttia aikaa lopettaa työskentely, sen jälkeen kone sammuu itsestään. Punainen LED jää palamaan: Akut vaativat täyden latauksen. Pesumenetelmät Suora pesumenetelmä Pesu ja veden imurointi samanaikaisesti. Epäsuora pesumenetelmä Levitä pesuliuos lattialle harjaamalla (ilman imua), pese ja kuivaa pinta toisella ajolla. Saat kaikista ohjeessa kuvatuista menetelmistä lisätietoa TASKI yhteistyökumppaniltasi. Säiliön uudelleen täyttö Tietyissä olosuhteissa lattia saattaa olla erittäin liukas johtuen lattiamateriaalista/puhdistusaineesta tai niiden yhdistelmästä, jolloin koneen ajaminen vaikeutuu. Tällöin ratkaisu saattaa löytyä lisävarusteena saatavista pyöristä. Paina harjamoottorin käynnistyskytkintä. Harja alkaa pyöriä. Lopeta pesu, kun pesuliuos on loppunut, pesu ilman liuosta saattaa vahingoittaa lattiamateriaalia. Puhdasvesisäiliö on tyhjä, kun harjoille ei tule enää riittävästi pesuliuosta. Lopeta työskentely, kun säiliö on tyhjä. Puhdasvesisäiliön täyttö, katso sivu 53. Yhden painikkeen toiminto Kun kone sammutetaan pääkytkimestä, tallentuvat edellisen käyttökerran kaikki toiminnot ja käynnistetäessä kone uudelleen ovat samat toiminnot heti käytettävissä. Uudelleen käynnistys: Työn lopettaminen Katkaise veden tulo painikkeesta. Käynnistä kone pääkytkimestä painamalla sitä 3 sekunnin ajan. Pesuliuoksen tulo: Pesuliuoksen tulo on aina päällä Aja koneella harjan pyöriessä vielä joitakin metrejä, näin estetään veden tippuminen harjasta lattialle. Tämä on erityisen tärkeää jos käytät kontaktilaikkoja! Vapauta harjamoottorin käynnistyskytkin. Nosta harjayksikkö painamalla jalkapoljinta. Säädä veden määrä. Imumoottori Tila on sama, kun se oli konetta sammutettaessa. Aja vielä imu päällä muutamia metrejä ja kerää likavesi lattialta. Nosta imusuulake ylös jalkapolkimesta. Anna imumoottorin käydä vielä kunnes kaikki likavesi on imetty säiliöön suulakkeelta ja letkusta. Sammuta imumoottori ja sitten kone, tai sammuta kone suoraan pääkytkimestä, jolloin imumoottori käynnistyy automaattisesti, kun käynnistät koneen seuraavan kerran.(katso yhden painikkeen toiminto sivulla 54). 54

7 Säiliöiden tyhjennys Noudata likaveden hävityksessä kansallisia määräyksiä. Toimi molempien säiliöiden kanssa seuraavasti: Säiliöiden puhdistus Huuhtele likavesisäiliö huolellisesti puhtaalla vedellä ja pese se tarvittaessa harjalla. Mikäli likainen vesi jää säiliöön, alkaa siinä muodostua epämiellyttävää hajua jo parissa tunnissa. Irrota tyhjennysletku pidikkeestään. Nosta letku kahvan korkeudelle ja avaa korkki, laske sen jälkeen letku alas tyhjennyspaikkaan. Avaa säiliön kansi. Irrota karkean lian kori (keltainen), tyhjennä ja puhdista se. Irrota likavesisäiliö ja puhdista se juoksevalla 2 vedellä. Säiliö voidaan tyhjentää kokonaan tyhjennysaukon kautta. 1 Aseta likavesisäiliö takaisin paikoilleen. Huuhtele tyhjennetty puhdasvesisäiliö huolellisesti puhtaalla vedellä. Tarkista ylitäyttösuojan kunnollinen toiminta ja tarkista, että imuilman suodatin (keltainen) on puhdas. Mikäli ylitäyttösuoja tai imuilman suodatin on vahingoittunut tai likainen, katso sivu 56. Laita säiliöiden tyhjennyksen ja puhdistuksen jälkeen letkujen sininen ja punainen korkki kiinni ja aseta letkut pidikkeisiinsä. Puhdasvesisuodattimen puhdistus Tukkeutunut puhdasvesisuodatin estää pesuliuoksen tulon harjalle, jolloin lattiamateriaali saattaa vahingoittua. Vetoalustan ja harjan puhdistus Kun puhdasvesisäiliö on tyhjennetty, avaa puhdasvesisuodattimen keltainen korkki säiliön alaosassa ja vedä suodatin ulos pidikkeestään. Huuhtele suodatin juoksevalla vedellä. Tarvittaessa suodattimesta poistetaan kalkkisaostumat 10 %:lla liuoksella TASKI Sani calc free puhdistusainetta (hapan). Suodatin on vesisäiliön alaosassa. Mikäli säiliössä on vielä vettä, se valuu ulos suodattimen aukosta, kun suodatin irrotetaan. Laita suodatin takaisin paikalleen. Nosta harjayksikkö painamalla jalkapoljinta. Käännä vetoalustaa/harjaa vastapäivään kädellä tai jalalla niin se irtoaa. Huuhtele harja/vetoalusta juoksevalla vedellä. Imusuulakkeen irrotus ja puhdistus Vedä imuletku irti imusuulakkeesta. Nosta imusuulake ylös jalkapolkimesta. Koneen puhdistus Varastointi / koneen seisottaminen käyttämättömänä Säilytä konetta siten, että säiliön kansi on raollaan. Nosta säiliön kansi ylös, irrota karkean lian suodatin ja käännä se ylösalaisin omalle paikalleen. Laske säiliön kansi karken lian suodattimen varaan. Huolto ja kunnossapito Irrota imusuulake painamalla lukitsinjouset yhteen. Puhdista imusuulake juoksevalla vedellä ja harjalla. Puhtaat ja ehjät suulakekumit takaavat parhaan imutuloksen! Älä puhdista konetta korkeapainepesulaitteella tai vesiletkulla. Tämä saattaa aiheuttaa huomattavia vahinkoja koneen mekaanisille tai sähköisille osille. Puhdista kone nihkeällä siivousliinalla. Suosittelemme, että irrotat latauspistokkeen koneesta, kun kone seisoo käyttämättömänä tai kun lataat sitä. Suodatin pitää kantta raollaan ja säiliöt pääsevät kuivumaan. Raollaan olevassa säiliössä ei synny niin helposti bakteerikasvua eikä epämiellyttävää hajua. Käytä vain alkuperäisiä TASKI varaosia. Muiden osien käyttö saattaa vaikuttaa takuun voimassaoloon ja koneen normaaliin sekä turvalliseen toimintaan. Koneen päivittäinen kunnossapito varmistaa koneen häiriöttömän toiminnan ja pitkän käyttöiän. Symbolit: = Käytön jälkeen, = Viikottain, = Kuukausittain, Ä = Huoltovälin merkkivalo Toimenpide sivu Lataa akut 52 Puhdista koneen kaikki keltaisella merkityt osat Tyhjennä ja puhdista säiliöt Puhdista kone nihkeällä siivousliinalla Puhdista säiliön kannentiiviste ja tarkista, että se on ehjä, vaihda tiiviste tarvittaessa TASKI teknisen asiakaspalvelun huolto-ohjelma

8 Huoltoväli TASKI koneet valmistetaan korkeimpia laatuvaatimuksia ja kansainvälisiä laatustandardeja noudattaen. On normaalia, että koneen sähköiset ja mekaaniset osat kuluvat käytön ja ikääntymisen johdosta. Koneen jatkuvan häiriöttömän ja turvallisen toiminnan varmistamiseksi suosittelemme koneen huoltamista 450 käyttötunnin välein (käyttötunnit voidaan lukea lisävarusteena saatavasta käyttötuntimittarista) tai vähintään kerran vuodessa. Mikäli konetta käytetään poikkeuksellisissa tai erityisen raskaissa olosuhteissa ja/tai sen päivittäinen kunnossapito on puutteellista, suosittelemme lyhyempiä huoltovälejä. TASKI huolto Tilatessasi koneelle huoltoa, tarvikkeita tai varaosia, ilmoita aina koneen tyyppi ja sarjanumero. Tiedot löytyvät koneen tyyppikilvestä, TASKI yhteistyökumppanisi yhteystiedot ovat tämän käyttöohjeen takasivulla. Suulakekumien vaihto Avaa lukitsinruuvit (1), irrota suulakekumin runko (2) imusuulakkeesta (3). Voit nyt vaihtaa suulakekumin. Laita suulakekumien runko takaisin imusuulakkeen runkoon ja kiinnitä lukitsinruuvit takaisin paikalleen. Uimurilaitteen puhdistus tai vaihto (uimurilaite sulkee imun säiliön täyttyessä) Pienet toimintahäiriöt Häiriö Kone ei käynnisty Harjat eivät pyöri Koneesta vuotaa vaahtoa tai nestettä Huono imutulos Lattia jää märäksi Lattialle jää pesuliuosta Vettä ei tule riittävästi harjoille Häiriön mahdollinen syy Latauspistoke on irtikytketty Akuissa ei ole riittävästi virtaa (käynnistettäessä: Punainen akkuvalvonnan valo palaa) Moottori on ylikuormittunut ja ylikuormitussuoja on lauennut Häiriö ylitäyttösuojan toiminnassa Ylitäytön estolaite sulkee imuilman aukon (likavesisäiliön ylitäytön esto) Imuilman suodatin on tukkeutunut Imuletku tai imusuulake on tukossa, imuletkussa tai imusuulakkeessa on puutikkuja, tekstiilikuituja, tms. Suulakekumit eivät ole kunnolla lattiaa vasten Suulakekumit ovat kuluneet Karkean lian kori on täynnä (keltainen) Puhdasvesisäiliö on tyhjä Puhdasvesisuodatin on tukkeutunut Toimenpide sivu Kytke latauspistoke koneeseen 52 Tarkista Vapauta harjamoottorin käynnistyspainikkeet ja käynnistä hetken kuluttua uudelleen Sammuta imumoottori Tarkista ylitäyttösuojan kunnollinen toiminta Tarkista, ettei likavesisäiliö ole täyttynyt Tarkista uimurikohon toiminta Tarkista suodatin ja puhdista se tarvittaessa Poista tukokset Puhdista imusuulake Tarkista imuusuulakkeen nosto- ja laskumekanismin kunnollinen toiminta Vaihda/käännä suulakekumit Irrota karkean lian kori Puhdista karkean lian kori karistamalla irtolika roska-astiaan ja huuhtele kori juoksevalla vedellä Täytä puhdasvesisäilö Puhdista suodatin Irrottaminen: Imuilman suodatin on helposti irrotettavissa (pikakiinnitys). Puhdista imuilman suodatin (keltainen) juoksevalla vedellä ja pehmeällä harjalla (anna suodattimen kuivua ennen käyttöä). Puhdista imuilman suodatin (keltainen) pehmeällä harjalla tai poista nukka siivousliinalla. Kuljetus Irrota latauspistoke koneesta. Kuljeta konetta aina pystyasennossa. Varmista, että kone on kiinnitetty hyvin autolla kuljetettaessa ja sen kaatuminen kuljetuksen aikana on estetty. Koneen mittatiedot löytyvät sivulta 57. Hävittäminen Konetta saa nostaa tai kuljettaa vain apulaitteen kanssa kuten nostolavalla! Kone ja sen osat on käyttöiän päätyttyä hävitettävä kansallisia määräyksiä noudattaen. Saat lisätietoja TASKI yhteistyökumppaniltasi. Akut Akku on tarvittaessa irrotettava koneesta ennen sen hävittämistä. Akut ovat ongelmajätettä ja niiden hävittäminen on tehtävä noudattaen EUohjeita 2006/66/EEC. 56

9 Tekniset tiedot Malli swingo 4B Tyyppi CO4.0 CO4.0X Teoreettinen suorituskyky, työleveys x ajonopeus (3) x m2/h Työleveys cm imusuulakkeen leveys cm Verkkojohdon pituus (sisäänrakennetu latauslaite) m Jännite 24V 24V dc Sisäänrakennetun latauslaitteen jännite Sisäänrakennetun latauslaitteen taajuus V - SK I V - SK II Varusteet (varustevalikoima saattaa vaihdella maittain) ac Hz Nimellisteho (max.) W Sisäänrakennetun latauslaitteen W nimellisteho Paino käyttövalmiina kg Puhdasvesisäiliön tilavuus l Likavesisäiliön tilavuus l Harja 1 x 43 1 x 43 cm Harjan pyörimisnopeus min-1 Harjapaino kg Mitat (p x l x k) 139x69x x69x110 cm Akkutilan mitat 27.5x35x x35x20 cm Melutaso ISO mukaan <70 <70 db(a) Värinätaso käsille ISO 5349 mukaan <0.5 <0.5 m /s2 Roiskevesi suojausluokka IPX4 IPX4 Sähköinen suojausluokka I I + II Tuote no Tuote CO4.0/ CO4.0X Vetoalusta 17"/43 cm X Pesuharja 17"/43 cm X Pesuharja, kova 17"/43 cm X Pesuharja pehmeä 17"/43 cm X Täyttöletku X Saatavilla erilaisia polyesteri- ja kontaktilaikkoja X Koneen mitat Kaikki mitat on ilmoitettu senttimetreinä!
