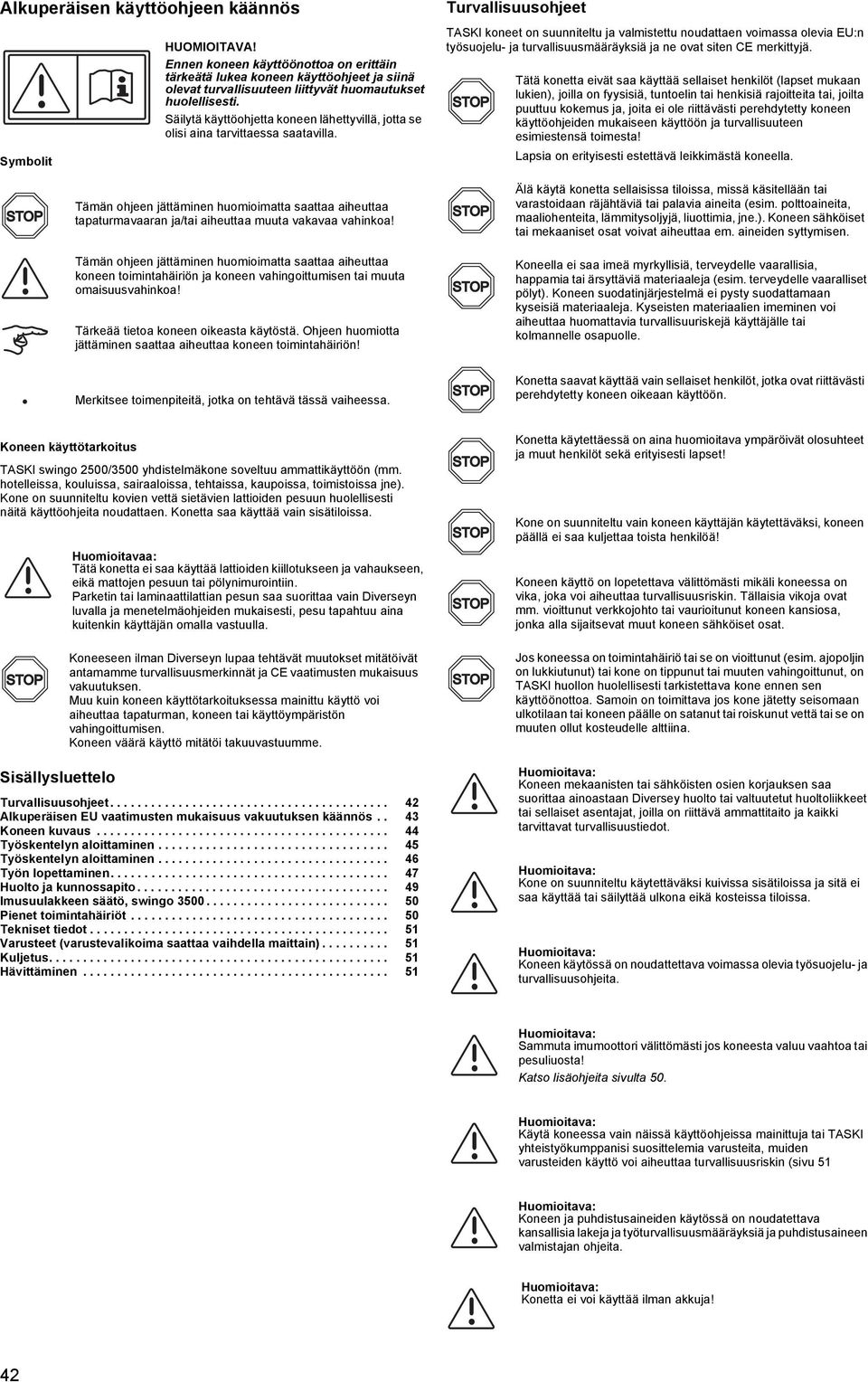

2 Alkuperäisen käyttöohjeen käännös Symbolit HUOMIOITAVA! Ennen koneen käyttöönottoa on erittäin tärkeätä lukea koneen käyttöohjeet ja siinä olevat turvallisuuteen liittyvät huomautukset huolellisesti. Säilytä käyttöohjetta koneen lähettyvillä, jotta se olisi aina tarvittaessa saatavilla. Turvallisuusohjeet TASKI koneet on suunniteltu ja valmistettu noudattaen voimassa olevia EU:n työsuojelu- ja turvallisuusmääräyksiä ja ne ovat siten CE merkittyjä. Tätä konetta eivät saa käyttää sellaiset henkilöt (lapset mukaan lukien), joilla on fyysisiä, tuntoelin tai henkisiä rajoitteita tai, joilta puuttuu kokemus ja, joita ei ole riittävästi perehdytetty koneen käyttöohjeiden mukaiseen käyttöön ja turvallisuuteen esimiestensä toimesta! Lapsia on erityisesti estettävä leikkimästä koneella. Tämän ohjeen jättäminen huomioimatta saattaa aiheuttaa tapaturmavaaran ja/tai aiheuttaa muuta vakavaa vahinkoa! Älä käytä konetta sellaisissa tiloissa, missä käsitellään tai varastoidaan räjähtäviä tai palavia aineita (esim. polttoaineita, maaliohenteita, lämmitysoljyjä, liuottimia, jne.). Koneen sähköiset tai mekaaniset osat voivat aiheuttaa em. aineiden syttymisen. Tämän ohjeen jättäminen huomioimatta saattaa aiheuttaa koneen toimintahäiriön ja koneen vahingoittumisen tai muuta omaisuusvahinkoa! Tärkeää tietoa koneen oikeasta käytöstä. Ohjeen huomiotta jättäminen saattaa aiheuttaa koneen toimintahäiriön! Koneella ei saa imeä myrkyllisiä, terveydelle vaarallisia, happamia tai ärsyttäviä materiaaleja (esim. terveydelle vaaralliset pölyt). Koneen suodatinjärjestelmä ei pysty suodattamaan kyseisiä materiaaleja. Kyseisten materiaalien imeminen voi aiheuttaa huomattavia turvallisuuriskejä käyttäjälle tai kolmannelle osapuolle. Merkitsee toimenpiteitä, jotka on tehtävä tässä vaiheessa. Konetta saavat käyttää vain sellaiset henkilöt, jotka ovat riittävästi perehdytetty koneen oikeaan käyttöön. Koneen käyttötarkoitus TASKI swingo 500/3500 yhdistelmäkone soveltuu ammattikäyttöön (mm. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa jne). Kone on suunniteltu kovien vettä sietävien lattioiden pesuun huolellisesti näitä käyttöohjeita noudattaen. Konetta saa käyttää vain sisätiloissa. Tätä konetta ei saa käyttää lattioiden kiillotukseen ja vahaukseen, eikä mattojen pesuun tai pölynimurointiin. Parketin tai laminaattilattian pesun saa suorittaa vain Diverseyn luvalla ja menetelmäohjeiden mukaisesti, pesu tapahtuu aina kuitenkin käyttäjän omalla vastuulla. Konetta käytettäessä on aina huomioitava ympäröivät olosuhteet ja muut henkilöt sekä erityisesti lapset! Kone on suunniteltu vain koneen käyttäjän käytettäväksi, koneen päällä ei saa kuljettaa toista henkilöä! Koneen käyttö on lopetettava välittömästi mikäli koneessa on vika, joka voi aiheuttaa turvallisuusriskin. Tällaisia vikoja ovat mm. vioittunut verkkojohto tai vaurioitunut koneen kansiosa, jonka alla sijaitsevat muut koneen sähköiset osat. Koneeseen ilman Diverseyn lupaa tehtävät muutokset mitätöivät antamamme turvallisuusmerkinnät ja CE vaatimusten mukaisuus vakuutuksen. Muu kuin koneen käyttötarkoituksessa mainittu käyttö voi aiheuttaa tapaturman, koneen tai käyttöympäristön vahingoittumisen. Koneen väärä käyttö mitätöi takuuvastuumme. Jos koneessa on toimintahäiriö tai se on vioittunut (esim. ajopoljin on lukkiutunut) tai kone on tippunut tai muuten vahingoittunut, on TASKI huollon huolellisesti tarkistettava kone ennen sen käyttöönottoa. Samoin on toimittava jos kone jätetty seisomaan ulkotilaan tai koneen päälle on satanut tai roiskunut vettä tai se on muuten ollut kosteudelle alttiina. Sisällysluettelo Turvallisuusohjeet Alkuperäisen EU vaatimusten mukaisuus vakuutuksen käännös.. 43 Koneen kuvaus Työskentelyn aloittaminen Työskentelyn aloittaminen Työn lopettaminen Huolto ja kunnossapito Imusuulakkeen säätö, swingo Pienet toimintahäiriöt Tekniset tiedot Varusteet (varustevalikoima saattaa vaihdella maittain) Kuljetus Hävittäminen Koneen mekaanisten tai sähköisten osien korjauksen saa suorittaa ainoastaan Diversey huolto tai valtuutetut huoltoliikkeet tai sellaiset asentajat, joilla on riittävä ammattitaito ja kaikki tarvittavat turvallisuustiedot. Kone on suunniteltu käytettäväksi kuivissa sisätiloissa ja sitä ei saa käyttää tai säilyttää ulkona eikä kosteissa tiloissa. Koneen käytössä on noudattettava voimassa olevia työsuojelu- ja turvallisuusohjeita. Sammuta imumoottori välittömästi jos koneesta valuu vaahtoa tai pesuliuosta! Katso lisäohjeita sivulta 50. Käytä koneessa vain näissä käyttöohjeissa mainittuja tai TASKI yhteistyökumppanisi suosittelemia varusteita, muiden varusteiden käyttö voi aiheuttaa turvallisuusriskin (sivu 5 Koneen ja puhdistusaineiden käytössä on noudatettava kansallisia lakeja ja työturvallisuusmääräyksiä ja puhdistusaineen valmistajan ohjeita. Konetta ei voi käyttää ilman akkuja! 4

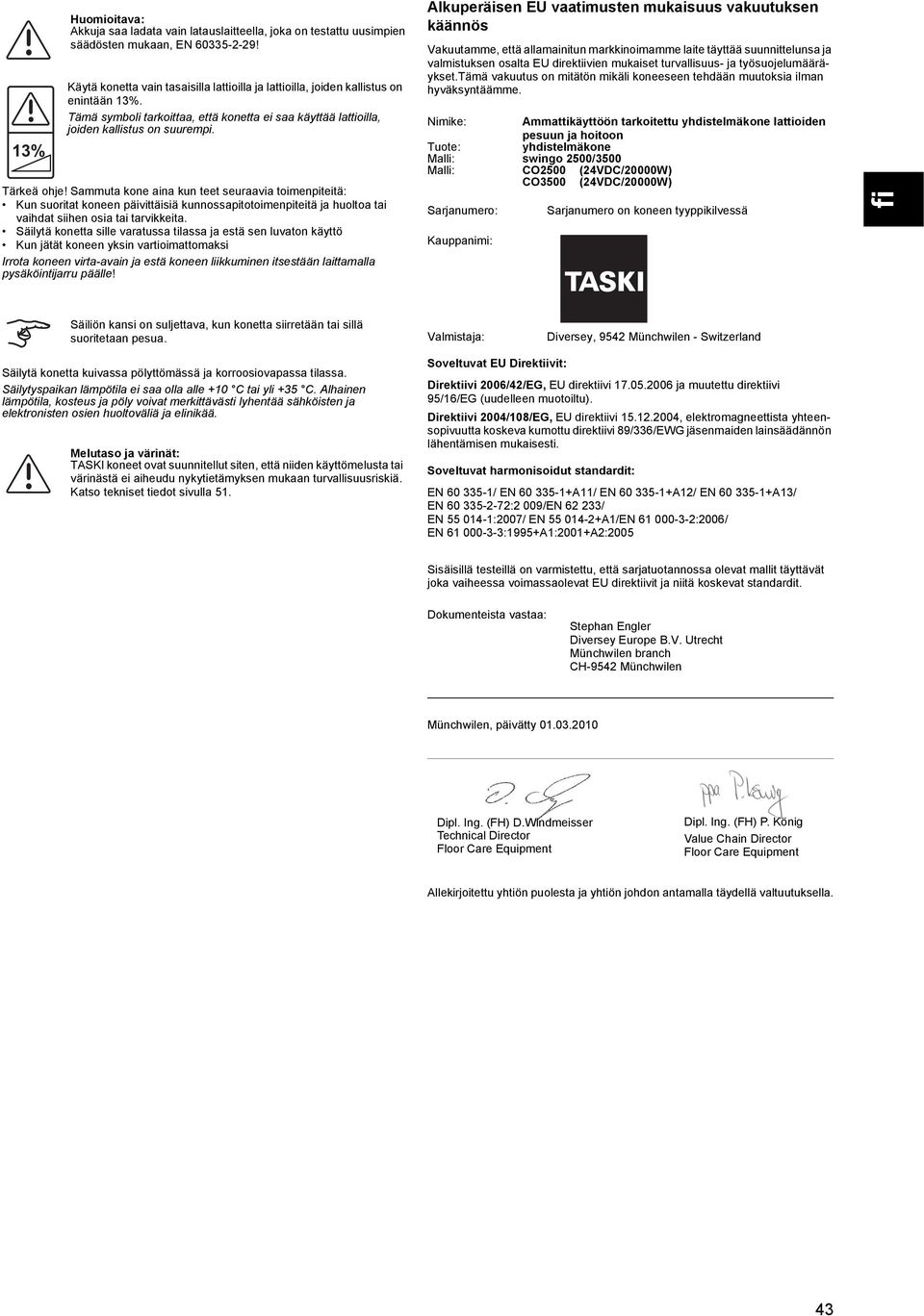

3 3% Akkuja saa ladata vain latauslaitteella, joka on testattu uusimpien säädösten mukaan, EN ! Käytä konetta vain tasaisilla lattioilla ja lattioilla, joiden kallistus on enintään 3%. Tämä symboli tarkoittaa, että konetta ei saa käyttää lattioilla, joiden kallistus on suurempi. Tärkeä ohje! Sammuta kone aina kun teet seuraavia toimenpiteitä: Kun suoritat koneen päivittäisiä kunnossapitotoimenpiteitä ja huoltoa tai vaihdat siihen osia tai tarvikkeita. Säilytä konetta sille varatussa tilassa ja estä sen luvaton käyttö Kun jätät koneen yksin vartioimattomaksi Irrota koneen virta-avain ja estä koneen liikkuminen itsestään laittamalla pysäköintijarru päälle! Säiliön kansi on suljettava, kun konetta siirretään tai sillä suoritetaan pesua. Säilytä konetta kuivassa pölyttömässä ja korroosiovapassa tilassa. Säilytyspaikan lämpötila ei saa olla alle +0 C tai yli +35 C. Alhainen lämpötila, kosteus ja pöly voivat merkittävästi lyhentää sähköisten ja elektronisten osien huoltoväliä ja elinikää. Melutaso ja värinät: TASKI koneet ovat suunnitellut siten, että niiden käyttömelusta tai värinästä ei aiheudu nykytietämyksen mukaan turvallisuusriskiä. Katso tekniset tiedot sivulla 5. Alkuperäisen EU vaatimusten mukaisuus vakuutuksen käännös Vakuutamme, että allamainitun markkinoimamme laite täyttää suunnittelunsa ja valmistuksen osalta EU direktiivien mukaiset turvallisuus- ja työsuojelumääräykset.tämä vakuutus on mitätön mikäli koneeseen tehdään muutoksia ilman hyväksyntäämme. Nimike: Ammattikäyttöön tarkoitettu yhdistelmäkone lattioiden pesuun ja hoitoon Tuote: yhdistelmäkone Malli: swingo 500/3500 Malli: CO500 (4VDC/0000W) CO3500 (4VDC/0000W) Sarjanumero: Kauppanimi: Valmistaja: Sarjanumero on koneen tyyppikilvessä Diversey, 954 Münchwilen - Switzerland Soveltuvat EU Direktiivit: Direktiivi 006/4/EG, EU direktiivi ja muutettu direktiivi 95/6/EG (uudelleen muotoiltu). Direktiivi 004/08/EG, EU direktiivi , elektromagneettista yhteensopivuutta koskeva kumottu direktiivi 89/336/EWG jäsenmaiden lainsäädännön lähentämisen mukaisesti. Soveltuvat harmonisoidut standardit: EN / EN A/ EN A/ EN A3/ EN : 009/EN 6 33/ EN :007/ EN A/EN :006/ EN :995+A:00+A:005 Sisäisillä testeillä on varmistettu, että sarjatuotannossa olevat mallit täyttävät joka vaiheessa voimassaolevat EU direktiivit ja niitä koskevat standardit. Dokumenteista vastaa: Münchwilen, päivätty Stephan Engler Diversey Europe B.V. Utrecht Münchwilen branch CH-954 Münchwilen Dipl. Ing. (FH) D.Windmeisser Dipl. Ing. (FH) P. König Technical Director Value Chain Director Floor Care Equipment Floor Care Equipment Allekirjoitettu yhtiön puolesta ja yhtiön johdon antamalla täydellä valtuutuksella. 43 I5 I4 I3 I I I0 I9 I8 tr th sl se tr sv pt pl no nl it fr fi es en de cz

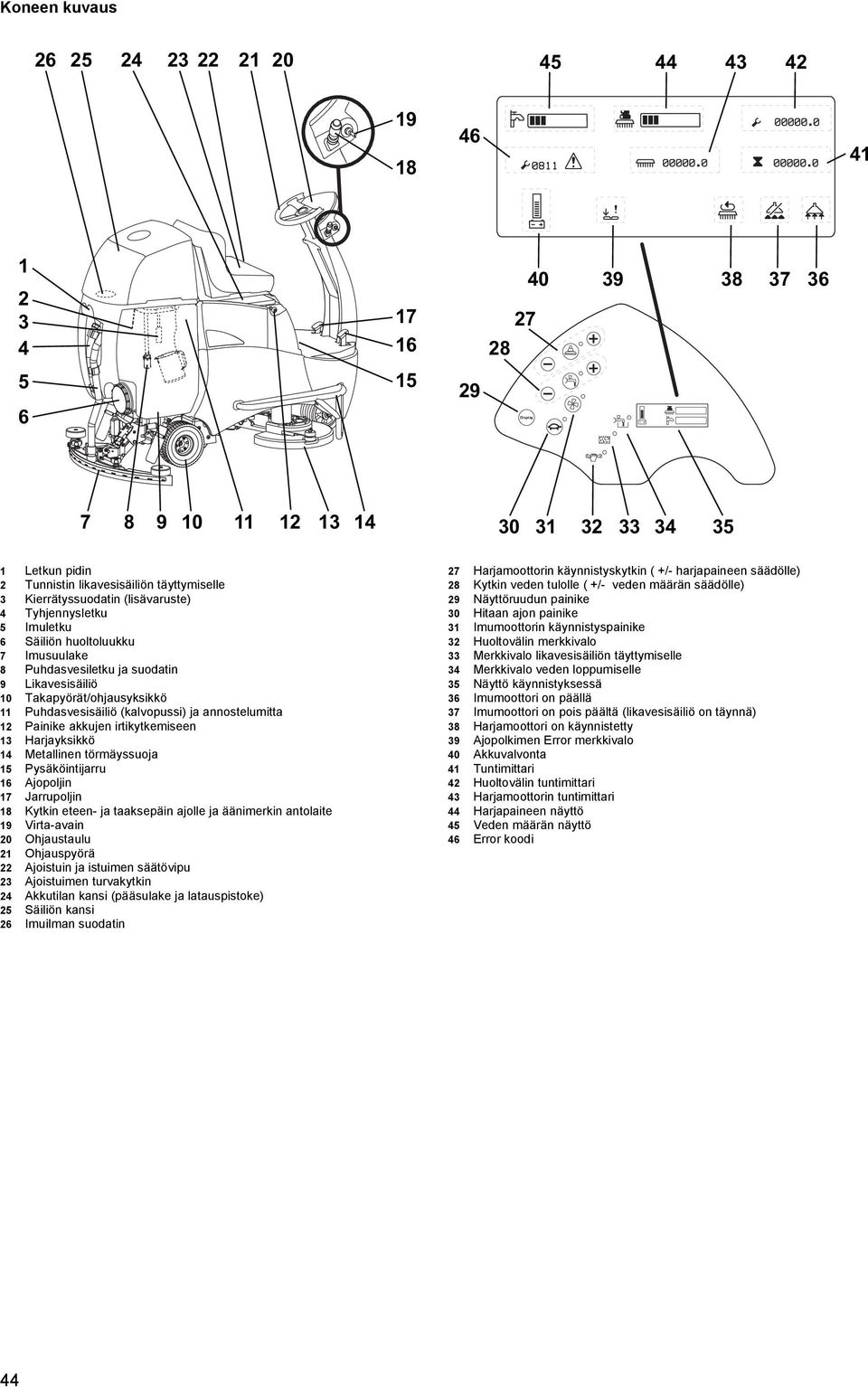

4 Koneen kuvaus Display Letkun pidin Tunnistin likavesisäiliön täyttymiselle 3 Kierrätyssuodatin (lisävaruste) 4 Tyhjennysletku 5 Imuletku 6 Säiliön huoltoluukku 7 Imusuulake 8 Puhdasvesiletku ja suodatin 9 Likavesisäiliö 0 Takapyörät/ohjausyksikkö Puhdasvesisäiliö (kalvopussi) ja annostelumitta Painike akkujen irtikytkemiseen 3 Harjayksikkö 4 Metallinen törmäyssuoja 5 Pysäköintijarru 6 Ajopoljin 7 Jarrupoljin 8 Kytkin eteen- ja taaksepäin ajolle ja äänimerkin antolaite 9 Virta-avain 0 Ohjaustaulu Ohjauspyörä Ajoistuin ja istuimen säätövipu 3 Ajoistuimen turvakytkin 4 Akkutilan kansi (pääsulake ja latauspistoke) 5 Säiliön kansi 6 Imuilman suodatin 7 Harjamoottorin käynnistyskytkin ( +/- harjapaineen säädölle) 8 Kytkin veden tulolle ( +/- veden määrän säädölle) 9 Näyttöruudun painike 30 Hitaan ajon painike 3 Imumoottorin käynnistyspainike 3 Huoltovälin merkkivalo 33 Merkkivalo likavesisäiliön täyttymiselle 34 Merkkivalo veden loppumiselle 35 Näyttö käynnistyksessä 36 Imumoottori on päällä 37 Imumoottori on pois päältä (likavesisäiliö on täynnä) 38 Harjamoottori on käynnistetty 39 Ajopolkimen Error merkkivalo 40 Akkuvalvonta 4 Tuntimittari 4 Huoltovälin tuntimittari 43 Harjamoottorin tuntimittari Harjapaineen näyttö 45 Veden määrän näyttö 46 Error koodi

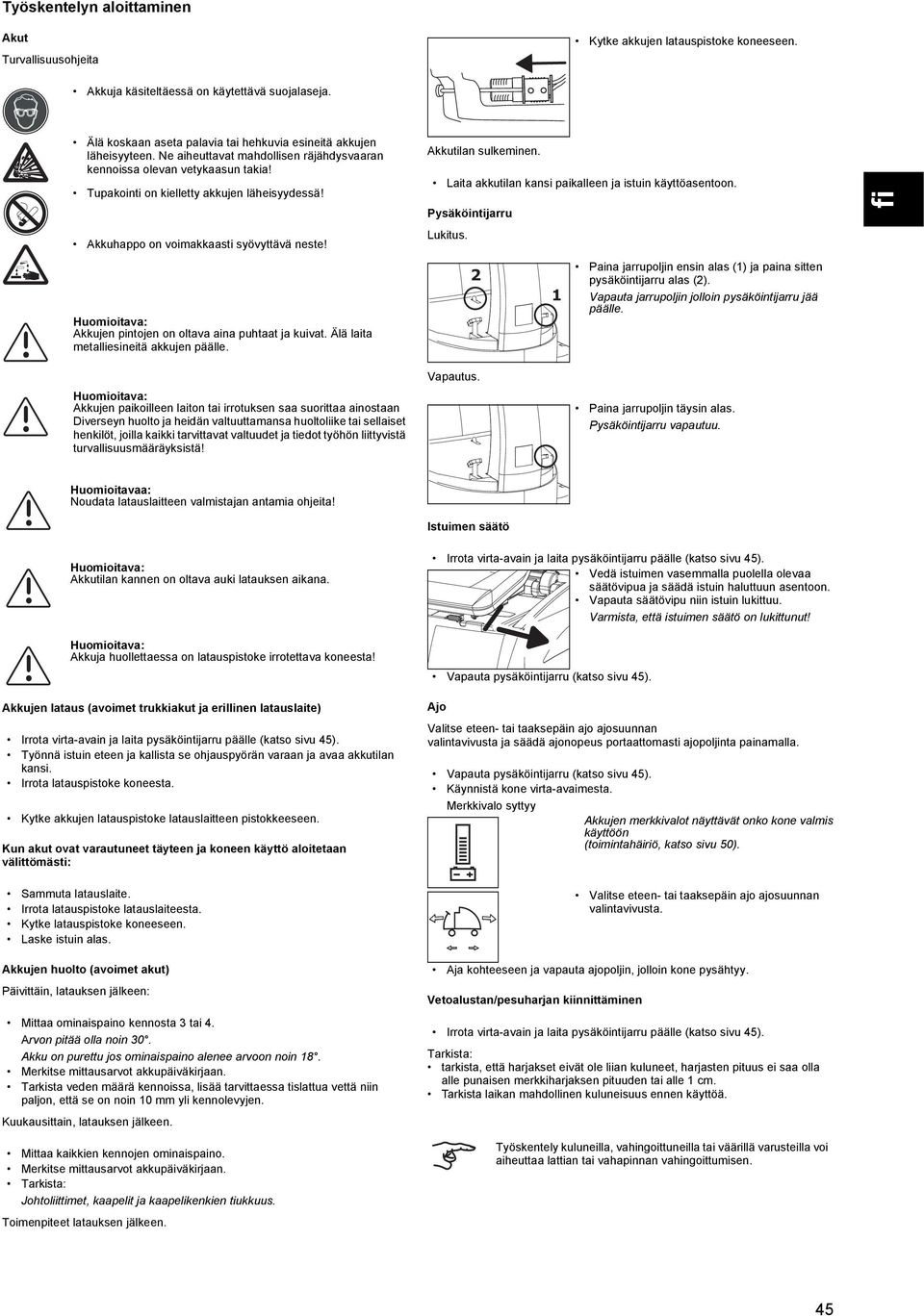

5 Työskentelyn aloittaminen Akut Turvallisuusohjeita Akkuja käsiteltäessä on käytettävä suojalaseja. Älä koskaan aseta palavia tai hehkuvia esineitä akkujen läheisyyteen. Ne aiheuttavat mahdollisen räjähdysvaaran kennoissa olevan vetykaasun takia! Tupakointi on kielletty akkujen läheisyydessä! Akkuhappo on voimakkaasti syövyttävä neste! Akkujen pintojen on oltava aina puhtaat ja kuivat. Älä laita metalliesineitä akkujen päälle. Akkujen paikoilleen laiton tai irrotuksen saa suorittaa ainostaan Diverseyn huolto ja heidän valtuuttamansa huoltoliike tai sellaiset henkilöt, joilla kaikki tarvittavat valtuudet ja tiedot työhön liittyvistä turvallisuusmääräyksistä! Noudata latauslaitteen valmistajan antamia ohjeita! Akkutilan kannen on oltava auki latauksen aikana. Akkuja huollettaessa on latauspistoke irrotettava koneesta! Akkujen lataus (avoimet trukkiakut ja erillinen latauslaite) Työnnä istuin eteen ja kallista se ohjauspyörän varaan ja avaa akkutilan kansi. Irrota latauspistoke koneesta. Kytke akkujen latauspistoke latauslaitteen pistokkeeseen. Kun akut ovat varautuneet täyteen ja koneen käyttö aloitetaan välittömästi: Sammuta latauslaite. Irrota latauspistoke latauslaiteesta. Kytke latauspistoke koneeseen. Laske istuin alas. Akkujen huolto (avoimet akut) Päivittäin, latauksen jälkeen: Mittaa ominaispaino kennosta 3 tai 4. Arvon pitää olla noin 30. Akku on purettu jos ominaispaino alenee arvoon noin 8. Merkitse mittausarvot akkupäiväkirjaan. Tarkista veden määrä kennoissa, lisää tarvittaessa tislattua vettä niin paljon, että se on noin 0 mm yli kennolevyjen. Kuukausittain, latauksen jälkeen. Mittaa kaikkien kennojen ominaispaino. Merkitse mittausarvot akkupäiväkirjaan. Tarkista: Johtoliittimet, kaapelit ja kaapelikenkien tiukkuus. Toimenpiteet latauksen jälkeen. Akkutilan sulkeminen. Pysäköintijarru Lukitus. Vapautus. Istuimen säätö Ajo Valitse eteen- tai taaksepäin ajo ajosuunnan valintavivusta ja säädä ajonopeus portaattomasti ajopoljinta painamalla. Vetoalustan/pesuharjan kiinnittäminen Kytke akkujen latauspistoke koneeseen. Laita akkutilan kansi paikalleen ja istuin käyttöasentoon. Paina jarrupoljin ensin alas () ja paina sitten pysäköintijarru alas (). Vapauta jarrupoljin jolloin pysäköintijarru jää päälle. Paina jarrupoljin täysin alas. Pysäköintijarru vapautuu. Vedä istuimen vasemmalla puolella olevaa säätövipua ja säädä istuin haluttuun asentoon. Vapauta säätövipu niin istuin lukittuu. Varmista, että istuimen säätö on lukittunut! Vapauta pysäköintijarru (katso sivu 45). Vapauta pysäköintijarru (katso sivu 45). Käynnistä kone virta-avaimesta. Akkujen merkkivalot näyttävät onko kone valmis käyttöön (toimintahäiriö, katso sivu 50). Valitse eteen- tai taaksepäin ajo ajosuunnan valintavivusta. Aja kohteeseen ja vapauta ajopoljin, jolloin kone pysähtyy. Tarkista: tarkista, että harjakset eivät ole liian kuluneet, harjasten pituus ei saa olla alle punaisen merkkiharjaksen pituuden tai alle cm. Tarkista laikan mahdollinen kuluneisuus ennen käyttöä. Työskentely kuluneilla, vahingoittuneilla tai väärillä varusteilla voi aiheuttaa lattian tai vahapinnan vahingoittumisen. 45 I5 I4 I3 I I I0 I9 I8 tr th sl se tr sv pt pl no nl it fr fi es en de cz

6 Imusuulakkeen kiinnitys swingo 500 Nosta harjaa ylöspäin lukitsinosaan asti. Kiinnitä vasen vetoalusta/pesuharja kääntämällä sitä vastapäivään, oikeanpuoleista vetoalustaa/pesuharjaa käännetään myötäpäivään. Tunnet kuinka vetoalusta/harja loksahtaa paikalleen ja lukittuu. Pidä imusuulaketta molemmilla käsilläsi niin, että imusuulakkeen pidikeaukot () ovat lukitsinrautojen () alla. Puhdistusaineen annostelu Käytä suojakäsineitä, suojalaseja ja tarvittaessa suojavaatetusta käsitellessäsi puhdistukseen tarvittavia kemikaaleja! Käytä vain koneen valmistajan suosittelemia puhdistus- ja hoitoaineita Muiden puhdistusaineiden käyttö (esim., jotka sisältävät liuottimia, klooria, suolahappoa, fluorivetyhappoa) voivat vahingoittaa konetta tai tuhota sen. Maksimi täyttötaso vastaa säiliössä annostelumitan määrää. Annosteluesimerkkejä (Annosteluohjeet tarkistettava puhdistusaineen etiketistä) Tarkista annosteluohje puhdistusaineastian etiketistä Säiliön tilavuus Määrä täyteen säiliöön 0.5% 50 ml 0 l:n vettä 95 l 475 ml = 0,475 l % 00 ml 0 l:n vettä 95 l 950 ml = 0,95 l Nosta imusuulaketta kunnes imusuulake lukittuu paikalleen kinnikkeisiin (3). % 00 ml 0 l:n vettä 3% 500 ml 0 l:n vettä 95 l 900 ml =,90 l 95 l 4750 ml = 4,75 l 3 Kiinnitä kaksi imuletkua imusuulakkeeseen. swingo 3500 Löysää imusuulakkeen kiinnitysruuveja. Asenna imusuulake paikoilleen ja kiristä ruuvit. Lisää puhdistusaine annostelumitallla puhdasvesisäiliöön. Laita annostelumitta säiliöön. Sulje säiliön kansi varovasti (varo sormiasi) ja aseta istuin takaisin käyttöasentoon. Työskentelyn aloittaminen Käytä aina liukumattomia kenkiä ja sopivaa työasua konetta käytettäessä! Kiinnitä imuletku imusuulakkeessa olevaan letkuliittimeen. Säiliön uudelleentäyttö Käynnistä kone virta-avaimesta. Veden suurin lämpötila on 60 C/40 F. Viimeksi käytetyt pesuasetukset ovat muistissa ja kone käyttää niitä asetuksia uudelleen kunnes muutat asetuksia. Työnnä istuin eteen ja kallista se ohjauspyörän varaan ja avaa säiliön kansi. Ota annostelumitta kalvosäiliöstä. Vapauta pysäköintijarru (katso sivu 45). Käynnistä imumoottori.. Täytä kalvosäiliö vedellä. Punainen merkkiviiva säiliöpussissa osoittaa säiliön suurinta täyttötasoa. Käynnistä veden tulo.. Aseta pesuliuoksen määrä +/- painikeista (min. taso /maks. taso 7). Laske harjat alas harjayksikön nosto/lasku painikkeesta. Aseta harjapaine +/- painikkeista (min. taso / maks. taso 4). Valitse eteen- tai taaksepäin ajo ajosuunnan valintavivusta. Huomio koneen kääntösäde. 46

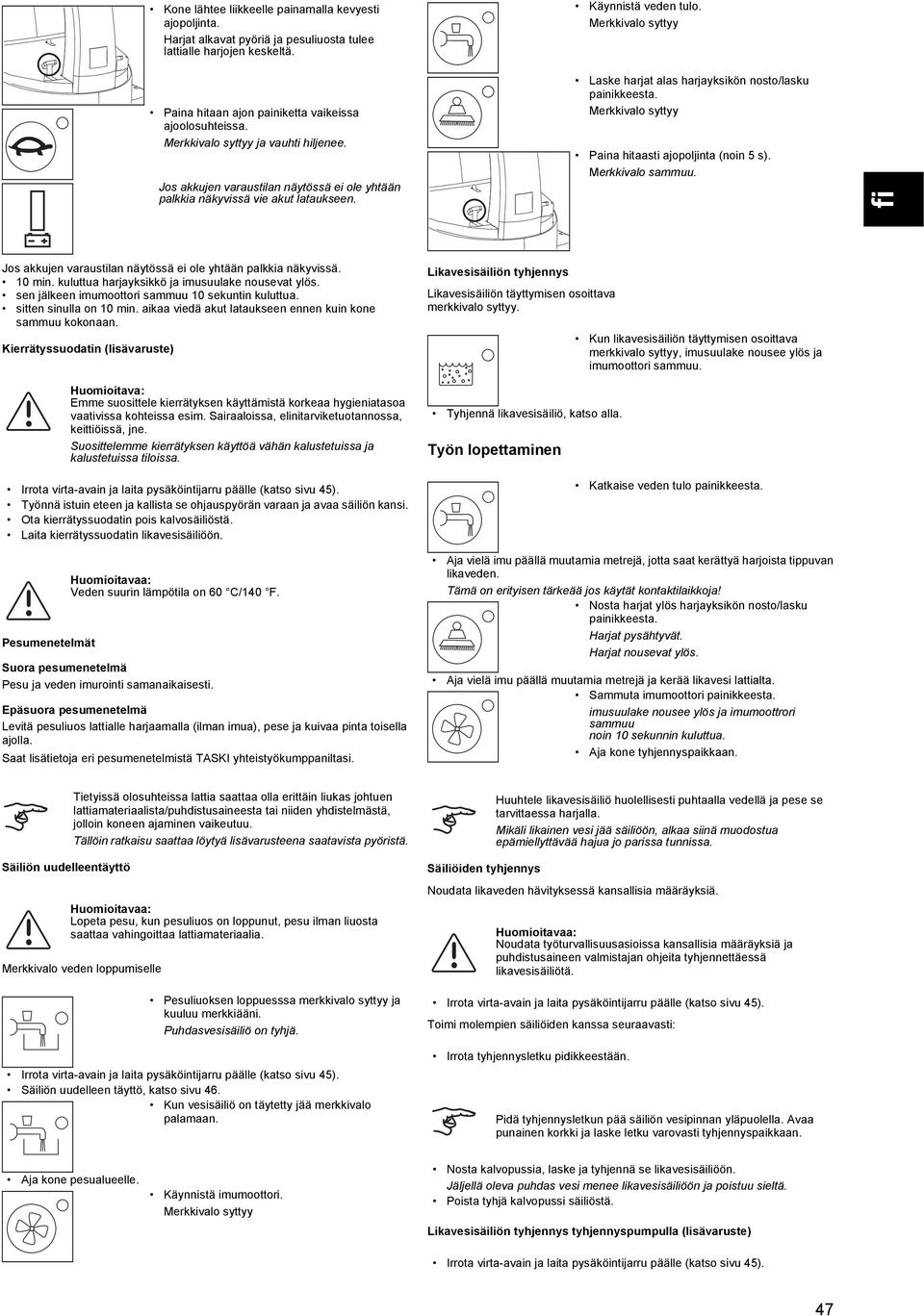

7 Jos akkujen varaustilan näytössä ei ole yhtään palkkia näkyvissä. 0 min. kuluttua harjayksikkö ja imusuulake nousevat ylös. sen jälkeen imumoottori sammuu 0 sekuntin kuluttua. sitten sinulla on 0 min. aikaa viedä akut lataukseen ennen kuin kone sammuu kokonaan. Kierrätyssuodatin (lisävaruste) Pesumenetelmät Suora pesumenetelmä Pesu ja veden imurointi samanaikaisesti. Epäsuora pesumenetelmä Levitä pesuliuos lattialle harjaamalla (ilman imua), pese ja kuivaa pinta toisella ajolla. Saat lisätietoja eri pesumenetelmistä TASKI yhteistyökumppaniltasi. Säiliön uudelleentäyttö Merkkivalo veden loppumiselle Kone lähtee liikkeelle painamalla kevyesti ajopoljinta. Harjat alkavat pyöriä ja pesuliuosta tulee lattialle harjojen keskeltä. Paina hitaan ajon painiketta vaikeissa ajoolosuhteissa. ja vauhti hiljenee. Jos akkujen varaustilan näytössä ei ole yhtään palkkia näkyvissä vie akut lataukseen. Emme suosittele kierrätyksen käyttämistä korkeaa hygieniatasoa vaativissa kohteissa esim. Sairaaloissa, elinitarviketuotannossa, keittiöissä, jne. Suosittelemme kierrätyksen käyttöä vähän kalustetuissa ja kalustetuissa tiloissa. Työnnä istuin eteen ja kallista se ohjauspyörän varaan ja avaa säiliön kansi. Ota kierrätyssuodatin pois kalvosäiliöstä. Laita kierrätyssuodatin likavesisäiliöön. Veden suurin lämpötila on 60 C/40 F. Tietyissä olosuhteissa lattia saattaa olla erittäin liukas johtuen lattiamateriaalista/puhdistusaineesta tai niiden yhdistelmästä, jolloin koneen ajaminen vaikeutuu. Tällöin ratkaisu saattaa löytyä lisävarusteena saatavista pyöristä. Lopeta pesu, kun pesuliuos on loppunut, pesu ilman liuosta saattaa vahingoittaa lattiamateriaalia. Pesuliuoksen loppuesssa merkkivalo syttyy ja kuuluu merkkiääni. Puhdasvesisäiliö on tyhjä. Säiliön uudelleen täyttö, katso sivu 46. Kun vesisäiliö on täytetty jää merkkivalo palamaan. Aja kone pesualueelle. Käynnistä imumoottori. Likavesisäiliön tyhjennys Likavesisäiliön täyttymisen osoittava merkkivalo syttyy. Tyhjennä likavesisäiliö, katso alla. Työn lopettaminen Käynnistä veden tulo. Säiliöiden tyhjennys Noudata likaveden hävityksessä kansallisia määräyksiä. Toimi molempien säiliöiden kanssa seuraavasti: Laske harjat alas harjayksikön nosto/lasku painikkeesta. Paina hitaasti ajopoljinta (noin 5 s). Merkkivalo sammuu. Kun likavesisäiliön täyttymisen osoittava merkkivalo syttyy, imusuulake nousee ylös ja imumoottori sammuu. Katkaise veden tulo painikkeesta. Aja vielä imu päällä muutamia metrejä, jotta saat kerättyä harjoista tippuvan likaveden. Tämä on erityisen tärkeää jos käytät kontaktilaikkoja! Nosta harjat ylös harjayksikön nosto/lasku painikkeesta. Harjat pysähtyvät. Harjat nousevat ylös. Aja vielä imu päällä muutamia metrejä ja kerää likavesi lattialta. Sammuta imumoottori painikkeesta. imusuulake nousee ylös ja imumoottrori sammuu noin 0 sekunnin kuluttua. Aja kone tyhjennyspaikkaan. Huuhtele likavesisäiliö huolellisesti puhtaalla vedellä ja pese se tarvittaessa harjalla. Mikäli likainen vesi jää säiliöön, alkaa siinä muodostua epämiellyttävää hajua jo parissa tunnissa. Noudata työturvallisuusasioissa kansallisia määräyksiä ja puhdistusaineen valmistajan ohjeita tyhjennettäessä likavesisäiliötä. Irrota tyhjennysletku pidikkeestään. Pidä tyhjennysletkun pää säiliön vesipinnan yläpuolella. Avaa punainen korkki ja laske letku varovasti tyhjennyspaikkaan. Nosta kalvopussia, laske ja tyhjennä se likavesisäiliöön. Jäljellä oleva puhdas vesi menee likavesisäiliöön ja poistuu sieltä. Poista tyhjä kalvopussi säiliöstä. Likavesisäiliön tyhjennys tyhjennyspumpulla (lisävaruste) 47 I5 I4 I3 I I I0 I9 I8 tr th sl se tr sv pt pl no nl it fr fi es en de cz

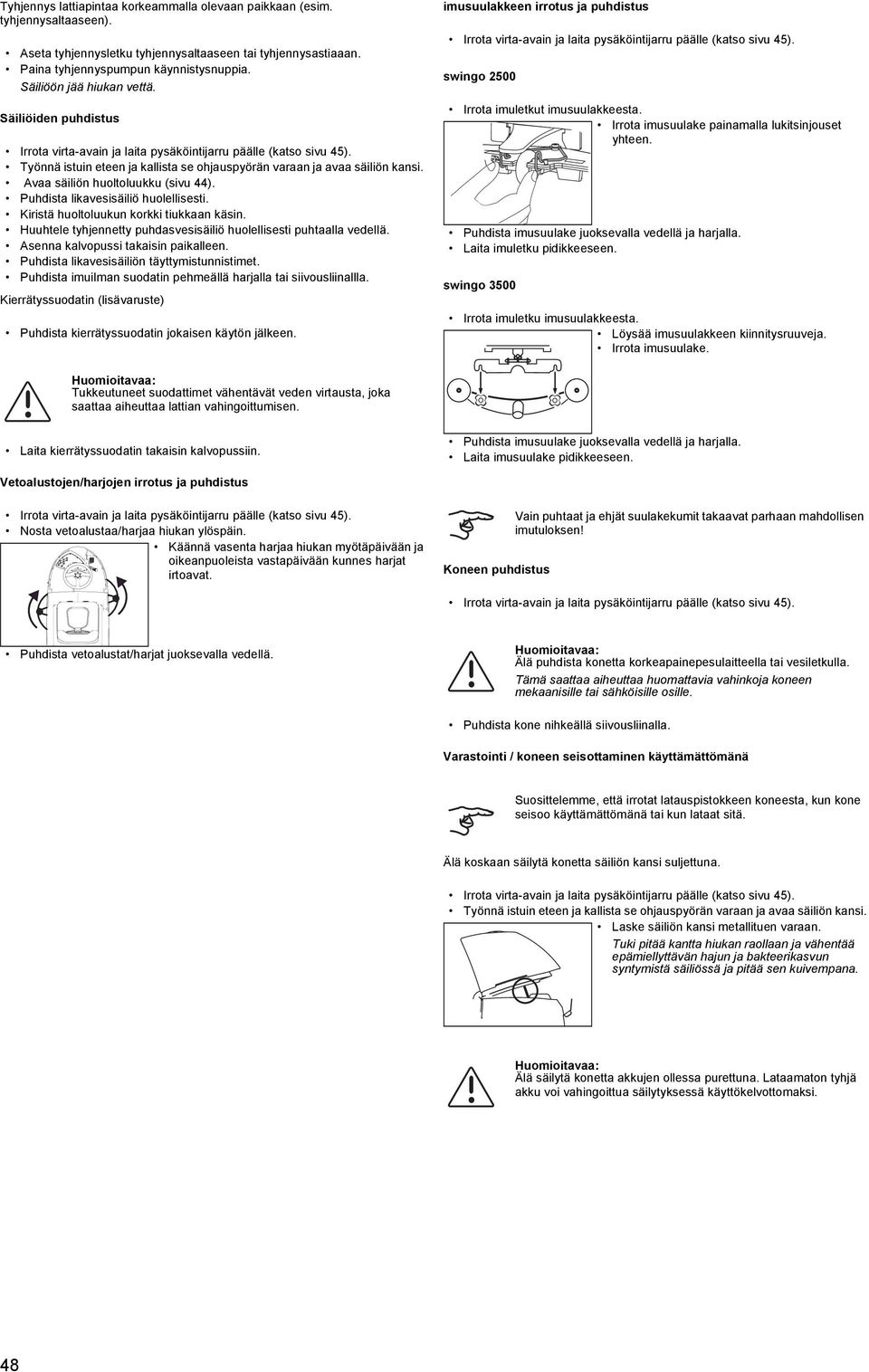

8 Tyhjennys lattiapintaa korkeammalla olevaan paikkaan (esim. tyhjennysaltaaseen). Aseta tyhjennysletku tyhjennysaltaaseen tai tyhjennysastiaaan. Paina tyhjennyspumpun käynnistysnuppia. Säiliöön jää hiukan vettä. Säiliöiden puhdistus Työnnä istuin eteen ja kallista se ohjauspyörän varaan ja avaa säiliön kansi. Avaa säiliön huoltoluukku (sivu ). Puhdista likavesisäiliö huolellisesti. Kiristä huoltoluukun korkki tiukkaan käsin. Huuhtele tyhjennetty puhdasvesisäiliö huolellisesti puhtaalla vedellä. Asenna kalvopussi takaisin paikalleen. Puhdista likavesisäiliön täyttymistunnistimet. Puhdista imuilman suodatin pehmeällä harjalla tai siivousliinallla. Kierrätyssuodatin (lisävaruste) Puhdista kierrätyssuodatin jokaisen käytön jälkeen. imusuulakkeen irrotus ja puhdistus swingo 500 Irrota imuletkut imusuulakkeesta. Irrota imusuulake painamalla lukitsinjouset yhteen. Puhdista imusuulake juoksevalla vedellä ja harjalla. Laita imuletku pidikkeeseen. swingo 3500 Irrota imuletku imusuulakkeesta. Löysää imusuulakkeen kiinnitysruuveja. Irrota imusuulake. Tukkeutuneet suodattimet vähentävät veden virtausta, joka saattaa aiheuttaa lattian vahingoittumisen. Laita kierrätyssuodatin takaisin kalvopussiin. Puhdista imusuulake juoksevalla vedellä ja harjalla. Laita imusuulake pidikkeeseen. Vetoalustojen/harjojen irrotus ja puhdistus Nosta vetoalustaa/harjaa hiukan ylöspäin. Käännä vasenta harjaa hiukan myötäpäivään ja oikeanpuoleista vastapäivään kunnes harjat irtoavat. Koneen puhdistus Vain puhtaat ja ehjät suulakekumit takaavat parhaan mahdollisen imutuloksen! Puhdista vetoalustat/harjat juoksevalla vedellä. Älä puhdista konetta korkeapainepesulaitteella tai vesiletkulla. Tämä saattaa aiheuttaa huomattavia vahinkoja koneen mekaanisille tai sähköisille osille. Puhdista kone nihkeällä siivousliinalla. Varastointi / koneen seisottaminen käyttämättömänä Suosittelemme, että irrotat latauspistokkeen koneesta, kun kone seisoo käyttämättömänä tai kun lataat sitä. Älä koskaan säilytä konetta säiliön kansi suljettuna. Työnnä istuin eteen ja kallista se ohjauspyörän varaan ja avaa säiliön kansi. Laske säiliön kansi metallituen varaan. Tuki pitää kantta hiukan raollaan ja vähentää epämiellyttävän hajun ja bakteerikasvun syntymistä säiliössä ja pitää sen kuivempana. Älä säilytä konetta akkujen ollessa purettuna. Lataamaton tyhjä akku voi vahingoittua säilytyksessä käyttökelvottomaksi. 48

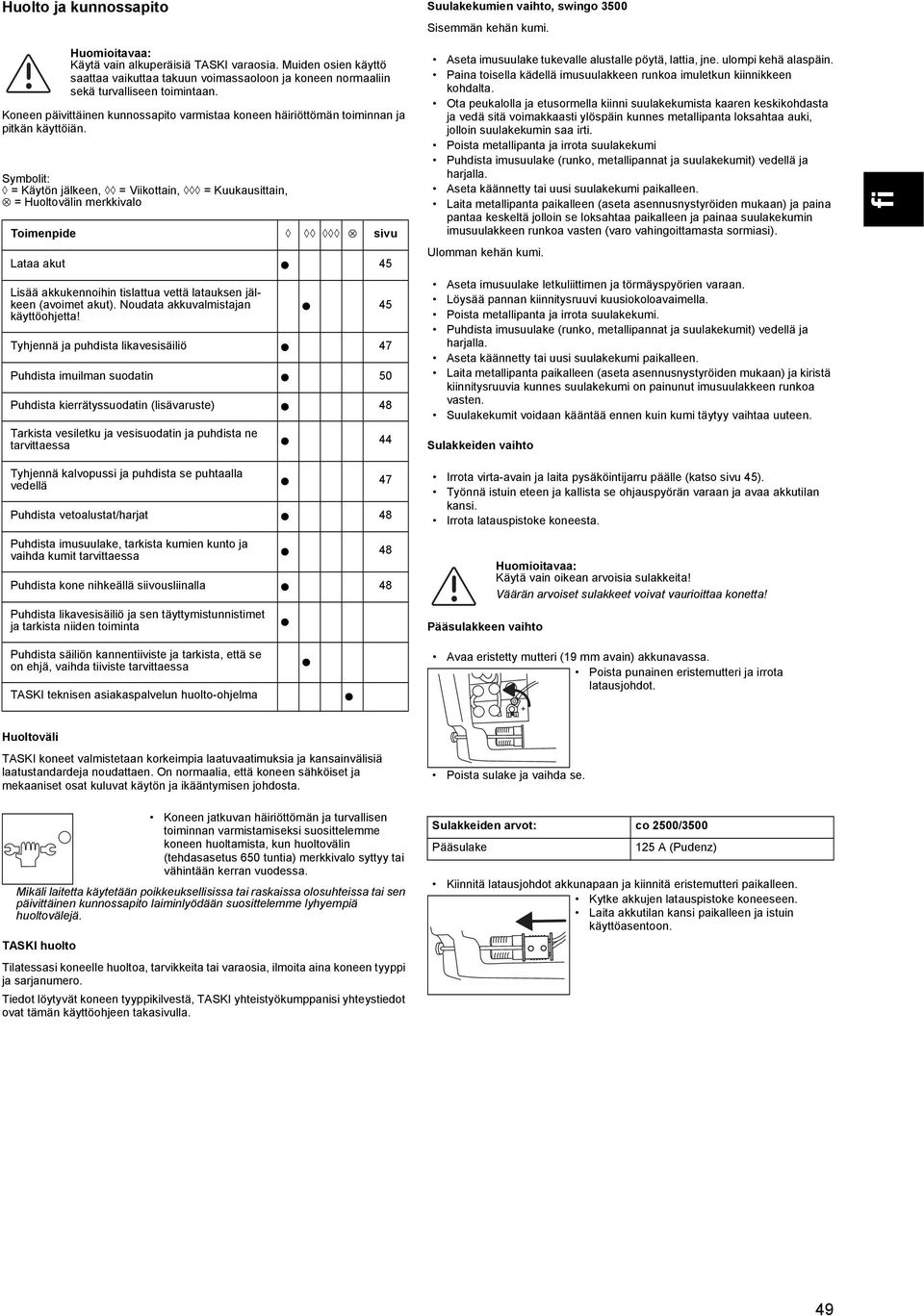

9 Huolto ja kunnossapito Käytä vain alkuperäisiä TASKI varaosia. Muiden osien käyttö saattaa vaikuttaa takuun voimassaoloon ja koneen normaaliin sekä turvalliseen toimintaan. Koneen päivittäinen kunnossapito varmistaa koneen häiriöttömän toiminnan ja pitkän käyttöiän. Symbolit: = Käytön jälkeen, = Viikottain, = Kuukausittain, = Huoltovälin merkkivalo Toimenpide sivu Lataa akut 45 Lisää akkukennoihin tislattua vettä latauksen jälkeen (avoimet akut). Noudata akkuvalmistajan käyttöohjetta! Tyhjennä ja puhdista likavesisäiliö 47 Puhdista imuilman suodatin 50 Puhdista kierrätyssuodatin (lisävaruste) 48 Tarkista vesiletku ja vesisuodatin ja puhdista ne tarvittaessa Tyhjennä kalvopussi ja puhdista se puhtaalla vedellä Puhdista vetoalustat/harjat 48 Puhdista imusuulake, tarkista kumien kunto ja vaihda kumit tarvittaessa Puhdista kone nihkeällä siivousliinalla 48 Puhdista likavesisäiliö ja sen täyttymistunnistimet ja tarkista niiden toiminta Puhdista säiliön kannentiiviste ja tarkista, että se on ehjä, vaihda tiiviste tarvittaessa TASKI teknisen asiakaspalvelun huolto-ohjelma Huoltoväli TASKI koneet valmistetaan korkeimpia laatuvaatimuksia ja kansainvälisiä laatustandardeja noudattaen. On normaalia, että koneen sähköiset ja mekaaniset osat kuluvat käytön ja ikääntymisen johdosta. Koneen jatkuvan häiriöttömän ja turvallisen toiminnan varmistamiseksi suosittelemme koneen huoltamista, kun huoltovälin (tehdasasetus 650 tuntia) merkkivalo syttyy tai vähintään kerran vuodessa. Mikäli laitetta käytetään poikkeuksellisissa tai raskaissa olosuhteissa tai sen päivittäinen kunnossapito laiminlyödään suosittelemme lyhyempiä huoltovälejä. TASKI huolto Tilatessasi koneelle huoltoa, tarvikkeita tai varaosia, ilmoita aina koneen tyyppi ja sarjanumero. Tiedot löytyvät koneen tyyppikilvestä, TASKI yhteistyökumppanisi yhteystiedot ovat tämän käyttöohjeen takasivulla Suulakekumien vaihto, swingo 3500 Sisemmän kehän kumi. Aseta imusuulake tukevalle alustalle pöytä, lattia, jne. ulompi kehä alaspäin. Paina toisella kädellä imusuulakkeen runkoa imuletkun kiinnikkeen kohdalta. Ota peukalolla ja etusormella kiinni suulakekumista kaaren keskikohdasta ja vedä sitä voimakkaasti ylöspäin kunnes metallipanta loksahtaa auki, jolloin suulakekumin saa irti. Poista metallipanta ja irrota suulakekumi Puhdista imusuulake (runko, metallipannat ja suulakekumit) vedellä ja harjalla. Aseta käännetty tai uusi suulakekumi paikalleen. Laita metallipanta paikalleen (aseta asennusnystyröiden mukaan) ja paina pantaa keskeltä jolloin se loksahtaa paikalleen ja painaa suulakekumin imusuulakkeen runkoa vasten (varo vahingoittamasta sormiasi). Ulomman kehän kumi. Aseta imusuulake letkuliittimen ja törmäyspyörien varaan. Löysää pannan kiinnitysruuvi kuusiokoloavaimella. Poista metallipanta ja irrota suulakekumi. Puhdista imusuulake (runko, metallipannat ja suulakekumit) vedellä ja harjalla. Aseta käännetty tai uusi suulakekumi paikalleen. Laita metallipanta paikalleen (aseta asennusnystyröiden mukaan) ja kiristä kiinnitysruuvia kunnes suulakekumi on painunut imusuulakkeen runkoa vasten. Suulakekumit voidaan kääntää ennen kuin kumi täytyy vaihtaa uuteen. Sulakkeiden vaihto Työnnä istuin eteen ja kallista se ohjauspyörän varaan ja avaa akkutilan kansi. Irrota latauspistoke koneesta. Pääsulakkeen vaihto Käytä vain oikean arvoisia sulakkeita! Väärän arvoiset sulakkeet voivat vaurioittaa konetta! Avaa eristetty mutteri (9 mm avain) akkunavassa. Poista punainen eristemutteri ja irrota latausjohdot. Poista sulake ja vaihda se. Sulakkeiden arvot: co 500/3500 Pääsulake 5 A (Pudenz) Kiinnitä latausjohdot akkunapaan ja kiinnitä eristemutteri paikalleen. Kytke akkujen latauspistoke koneeseen. Laita akkutilan kansi paikalleen ja istuin käyttöasentoon. 49 I5 I4 I3 I I I0 I9 I8 tr th sl se tr sv pt pl no nl it fr fi es en de cz

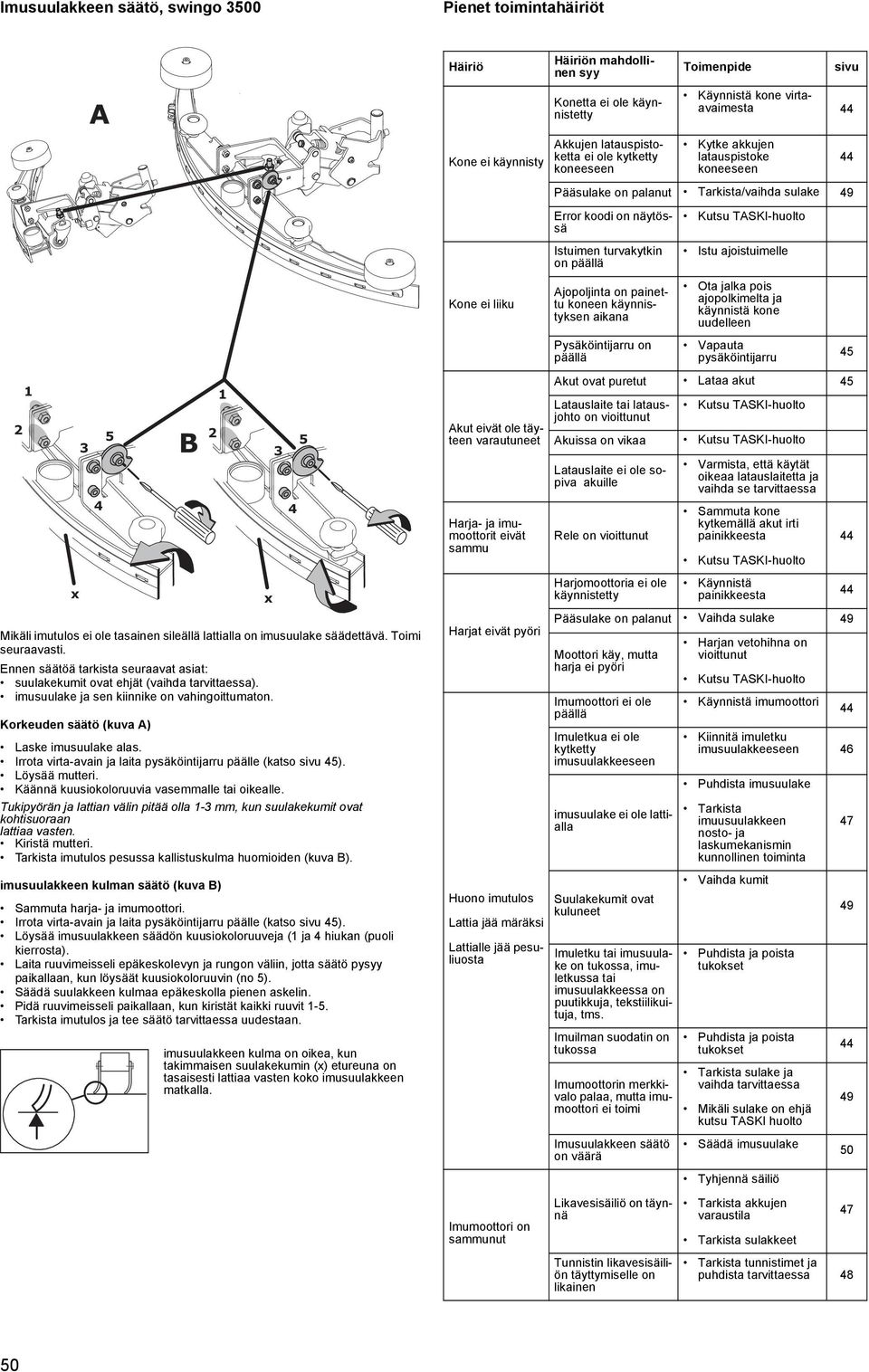

10 Imusuulakkeen säätö, swingo 3500 Pienet toimintahäiriöt x A B Mikäli imutulos ei ole tasainen sileällä lattialla on imusuulake säädettävä. Toimi seuraavasti. Ennen säätöä tarkista seuraavat asiat: suulakekumit ovat ehjät (vaihda tarvittaessa). imusuulake ja sen kiinnike on vahingoittumaton. Korkeuden säätö (kuva A) Laske imusuulake alas. Löysää mutteri. Käännä kuusiokoloruuvia vasemmalle tai oikealle. Tukipyörän ja lattian välin pitää olla -3 mm, kun suulakekumit ovat kohtisuoraan lattiaa vasten. Kiristä mutteri. Tarkista imutulos pesussa kallistuskulma huomioiden (kuva B). imusuulakkeen kulman säätö (kuva B) Sammuta harja- ja imumoottori. Löysää imusuulakkeen säädön kuusiokoloruuveja ( ja 4 hiukan (puoli kierrosta). Laita ruuvimeisseli epäkeskolevyn ja rungon väliin, jotta säätö pysyy paikallaan, kun löysäät kuusiokoloruuvin (no 5). Säädä suulakkeen kulmaa epäkeskolla pienen askelin. Pidä ruuvimeisseli paikallaan, kun kiristät kaikki ruuvit -5. Tarkista imutulos ja tee säätö tarvittaessa uudestaan. x 3 5 imusuulakkeen kulma on oikea, kun takimmaisen suulakekumin (x) etureuna on tasaisesti lattiaa vasten koko imusuulakkeen matkalla. 4 Häiriö Kone ei käynnisty Kone ei liiku Akut eivät ole täyteen varautuneet Harja- ja imumoottorit eivät sammu Harjat eivät pyöri Huono imutulos Lattia jää märäksi Lattialle jää pesuliuosta Imumoottori on sammunut Häiriön mahdollinen syy Konetta ei ole käynnistetty Akkujen latauspistoketta ei ole kytketty koneeseen Toimenpide sivu Käynnistä kone virtaavaimesta Kytke akkujen latauspistoke koneeseen Pääsulake on palanut Tarkista/vaihda sulake 49 Error koodi on näytössä Kutsu TASKI-huolto Istuimen turvakytkin on päällä Ajopoljinta on painettu koneen käynnistyksen aikana Pysäköintijarru on päällä Istu ajoistuimelle Ota jalka pois ajopolkimelta ja käynnistä kone uudelleen Vapauta pysäköintijarru Akut ovat puretut Lataa akut 45 Latauslaite tai latausjohto Kutsu TASKI-huolto on vioittunut Akuissa on vikaa Kutsu TASKI-huolto Latauslaite ei ole sopiva akuille Rele on vioittunut Harjomoottoria ei ole käynnistetty Varmista, että käytät oikeaa latauslaitetta ja vaihda se tarvittaessa Sammuta kone kytkemällä akut irti painikkeesta Kutsu TASKI-huolto Käynnistä painikkeesta Pääsulake on palanut Vaihda sulake 49 Moottori käy, mutta harja ei pyöri Imumoottori ei ole päällä Imuletkua ei ole kytketty imusuulakkeeseen imusuulake ei ole lattialla Suulakekumit ovat kuluneet Imuletku tai imusuulake on tukossa, imuletkussa tai imusuulakkeessa on puutikkuja, tekstiilikuituja, tms. Imuilman suodatin on tukossa Imumoottorin merkkivalo palaa, mutta imumoottori ei toimi Imusuulakkeen säätö on väärä Likavesisäiliö on täynnä Tunnistin likavesisäiliön täyttymiselle on likainen Harjan vetohihna on vioittunut Kutsu TASKI-huolto Käynnistä imumoottori 45 Kiinnitä imuletku imusuulakkeeseen 46 Puhdista imusuulake Tarkista imuusuulakkeen nosto- ja laskumekanismin kunnollinen toiminta Vaihda kumit Puhdista ja poista tukokset Puhdista ja poista tukokset Tarkista sulake ja vaihda tarvittaessa Mikäli sulake on ehjä kutsu TASKI huolto Säädä imusuulake Tyhjennä säiliö Tarkista akkujen varaustila Tarkista sulakkeet Tarkista tunnistimet ja puhdista tarvittaessa 48 50

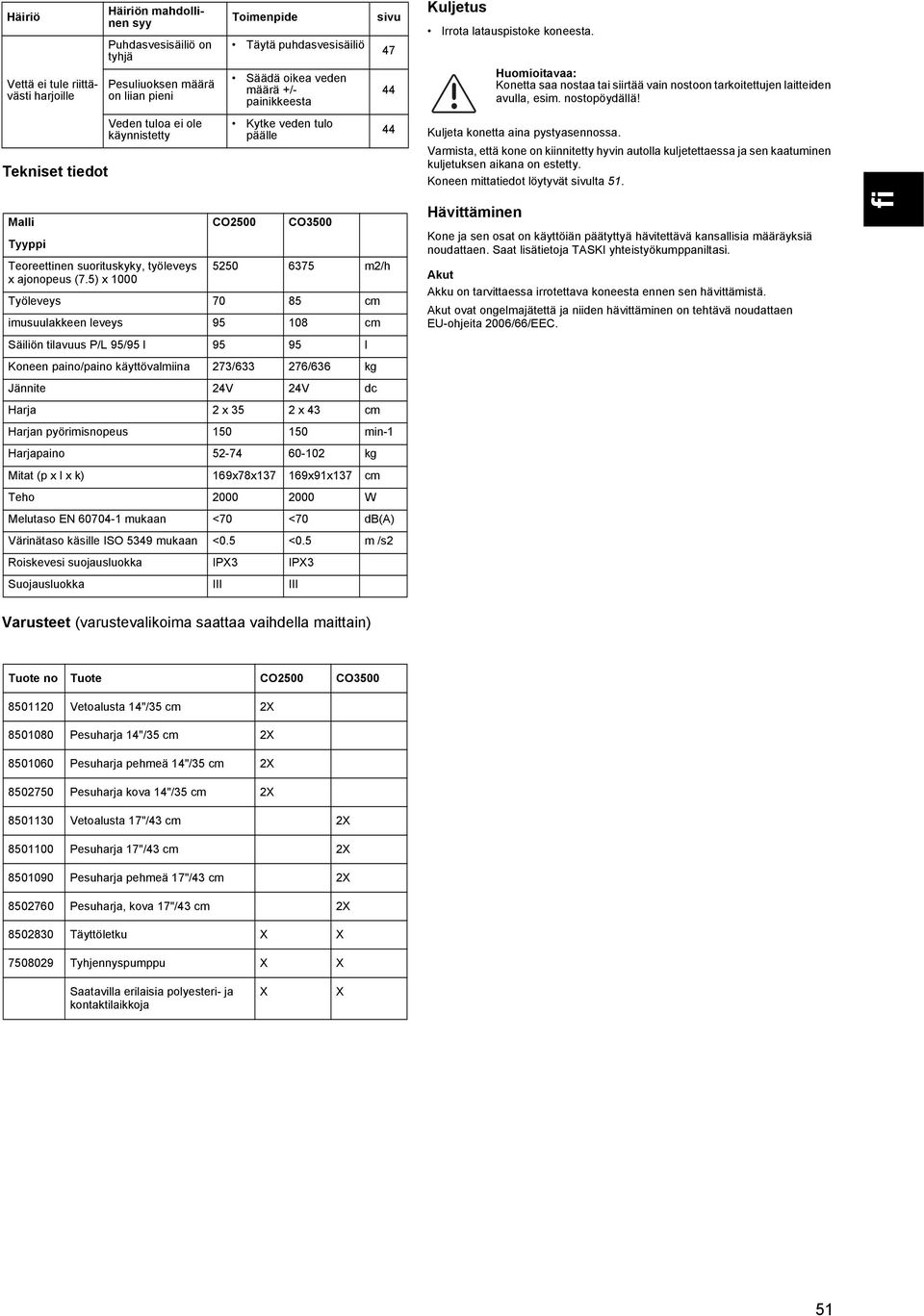

11 Häiriö Vettä ei tule riittävästi harjoille Tekniset tiedot Häiriön mahdollinen syy Puhdasvesisäiliö on tyhjä Pesuliuoksen määrä on liian pieni Veden tuloa ei ole käynnistetty Täytä puhdasvesisäiliö Säädä oikea veden määrä +/- painikkeesta Kytke veden tulo päälle Malli CO500 CO3500 Tyyppi Teoreettinen suorituskyky, työleveys x ajonopeus (7.5) x m/h Työleveys cm imusuulakkeen leveys cm Säiliön tilavuus P/L 95/95 l l Koneen paino/paino käyttövalmiina 73/633 76/636 kg Jännite 4V 4V dc Harja x 35 x 43 cm Harjan pyörimisnopeus min- Harjapaino kg Mitat (p x l x k) 69x78x37 69x9x37 cm Teho W Melutaso EN mukaan <70 <70 db(a) Värinätaso käsille ISO 5349 mukaan <0.5 <0.5 m /s Roiskevesi suojausluokka IPX3 IPX3 Suojausluokka III III Varusteet (varustevalikoima saattaa vaihdella maittain) Tuote no Tuote CO500 CO Vetoalusta 4"/35 cm X Pesuharja 4"/35 cm X Pesuharja pehmeä 4"/35 cm X Pesuharja kova 4"/35 cm X Vetoalusta 7"/43 cm X Pesuharja 7"/43 cm X Pesuharja pehmeä 7"/43 cm X Pesuharja, kova 7"/43 cm X Täyttöletku X X Tyhjennyspumppu X X Saatavilla erilaisia polyesteri- ja kontaktilaikkoja Toimenpide X X sivu 47 Kuljetus Irrota latauspistoke koneesta. Kuljeta konetta aina pystyasennossa. Varmista, että kone on kiinnitetty hyvin autolla kuljetettaessa ja sen kaatuminen kuljetuksen aikana on estetty. Koneen mittatiedot löytyvät sivulta 5. Hävittäminen Konetta saa nostaa tai siirtää vain nostoon tarkoitettujen laitteiden avulla, esim. nostopöydällä! Kone ja sen osat on käyttöiän päätyttyä hävitettävä kansallisia määräyksiä noudattaen. Saat lisätietoja TASKI yhteistyökumppaniltasi. Akut Akku on tarvittaessa irrotettava koneesta ennen sen hävittämistä. Akut ovat ongelmajätettä ja niiden hävittäminen on tehtävä noudattaen EU-ohjeita 006/66/EEC. 5 I5 I4 I3 I I I0 I9 I8 tr th sl se tr sv pt pl no nl it fr fi es en de cz
