Archicad 10:n uudet ominaisuudet

Transkriptio

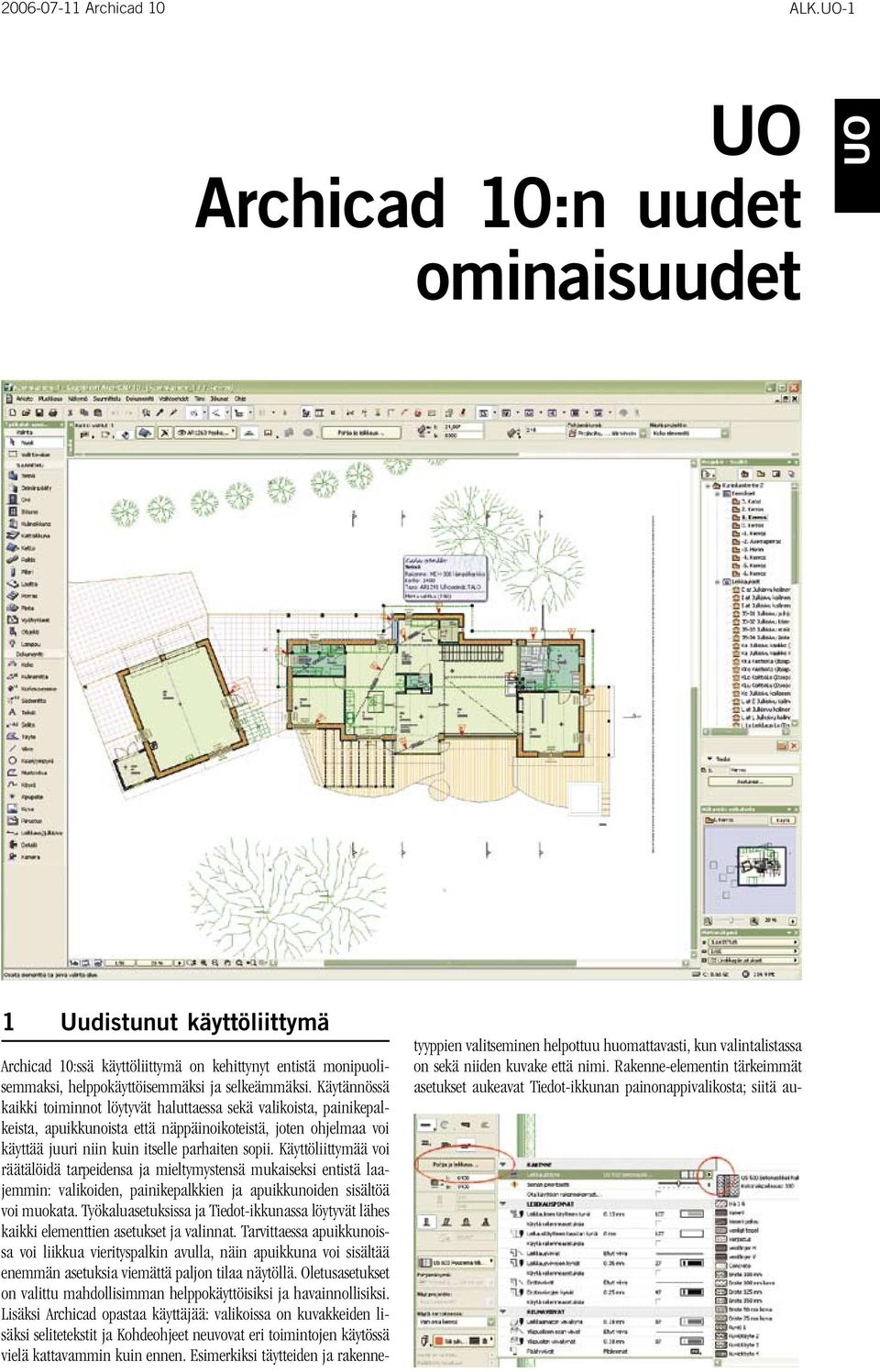

1 Archicad 10 ALK.-1 Archicad 10:n uudet ominaisuudet 1 Uudistunut käyttöliittymä Archicad 10:ssä käyttöliittymä on kehittynyt entistä monipuolisemmaksi, helppokäyttöisemmäksi ja selkeämmäksi. Käytännössä kaikki toiminnot löytyvät haluttaessa sekä valikoista, painikepalkeista, apuikkunoista että näppäinoikoteistä, joten ohjelmaa voi käyttää juuri niin kuin itselle parhaiten sopii. Käyttöliittymää voi räätälöidä tarpeidensa ja mieltymystensä mukaiseksi entistä laajemmin: valikoiden, painikepalkkien ja apuikkunoiden sisältöä voi muokata. Työkaluasetuksissa ja Tiedot-ikkunassa löytyvät lähes kaikki elementtien asetukset ja valinnat. Tarvittaessa apuikkunoissa voi liikkua vierityspalkin avulla, näin apuikkuna voi sisältää enemmän asetuksia viemättä paljon tilaa näytöllä. Oletusasetukset on valittu mahdollisimman helppokäyttöisiksi ja havainnollisiksi. Lisäksi Archicad opastaa käyttäjää: valikoissa on kuvakkeiden lisäksi selitetekstit ja Kohdeohjeet neuvovat eri toimintojen käytössä vielä kattavammin kuin ennen. Esimerkiksi täytteiden ja rakenne- tyyppien valitseminen helpottuu huomattavasti, kun valintalistassa on sekä niiden kuvake että nimi. Rakenne-elementin tärkeimmät asetukset aukeavat Tiedot-ikkunan painonappivalikosta; siitä au-

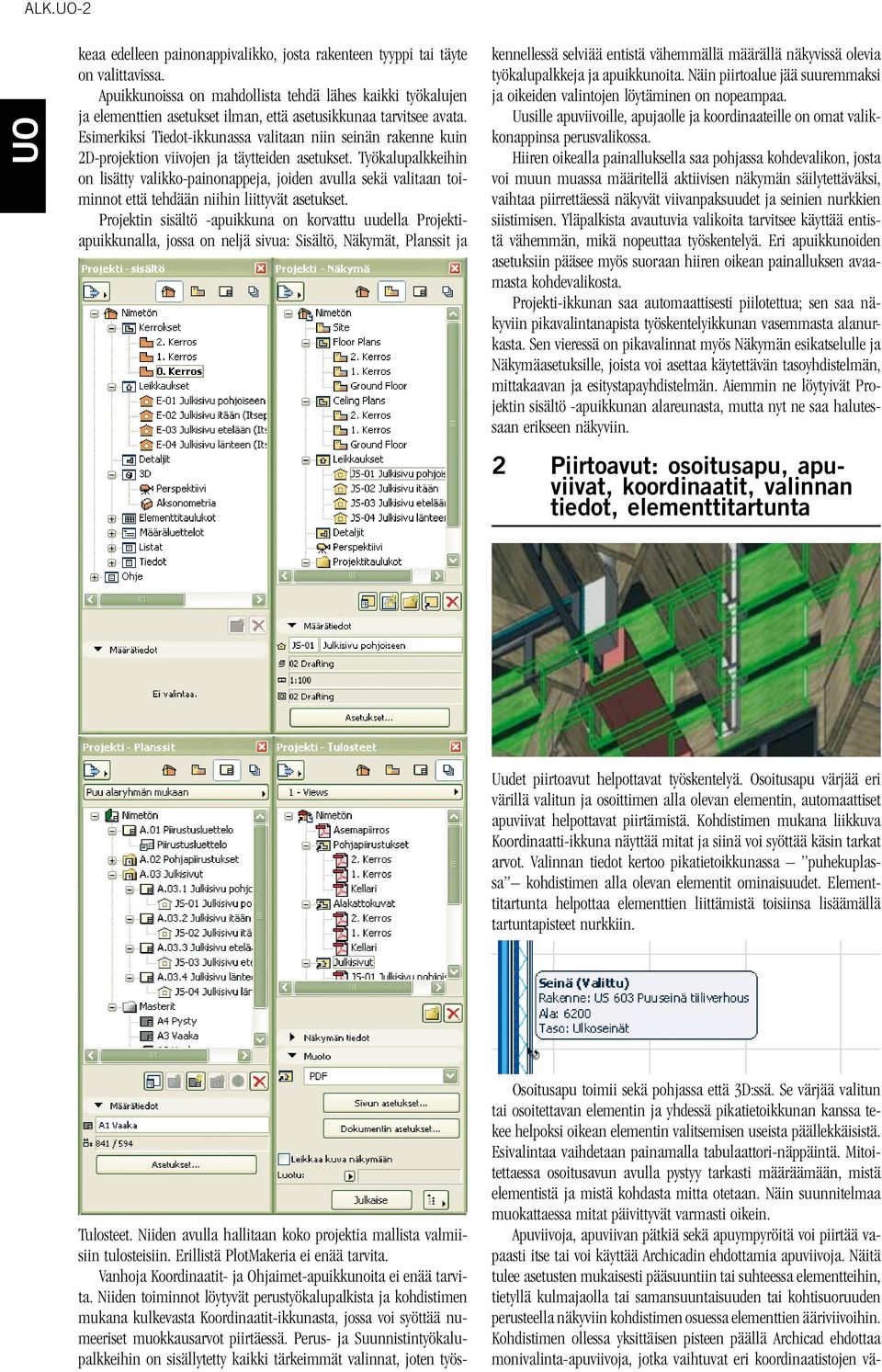

2 ALK.-2 keaa edelleen painonappivalikko, josta rakenteen tyyppi tai täyte on valittavissa. Apuikkunoissa on mahdollista tehdä lähes kaikki työkalujen ja elementtien asetukset ilman, että asetusikkunaa tarvitsee avata. Esimerkiksi Tiedot-ikkunassa valitaan niin seinän rakenne kuin 2D-projektion viivojen ja täytteiden asetukset. Työkalupalkkeihin on lisätty valikko-painonappeja, joiden avulla sekä valitaan toiminnot että tehdään niihin liittyvät asetukset. Projektin sisältö -apuikkuna on korvattu uudella Projektiapuikkunalla, jossa on neljä sivua: Sisältö, Näkymät, Planssit ja Tulosteet. Niiden avulla hallitaan koko projektia mallista valmiisiin tulosteisiin. Erillistä PlotMakeria ei enää tarvita. Vanhoja Koordinaatit- ja Ohjaimet-apuikkunoita ei enää tarvita. Niiden toiminnot löytyvät perustyökalupalkista ja kohdistimen mukana kulkevasta Koordinaatit-ikkunasta, jossa voi syöttää numeeriset muokkausarvot piirtäessä. Perus- ja Suunnistintyökalupalkkeihin on sisällytetty kaikki tärkeimmät valinnat, joten työskennellessä selviää entistä vähemmällä määrällä näkyvissä olevia työkalupalkkeja ja apuikkunoita. Näin piirtoalue jää suuremmaksi ja oikeiden valintojen löytäminen on nopeampaa. Uusille apuviivoille, apujaolle ja koordinaateille on omat valikkonappinsa perusvalikossa. Hiiren oikealla painalluksella saa pohjassa kohdevalikon, josta voi muun muassa määritellä aktiivisen näkymän säilytettäväksi, vaihtaa piirrettäessä näkyvät viivanpaksuudet ja seinien nurkkien siistimisen. Yläpalkista avautuvia valikoita tarvitsee käyttää entistä vähemmän, mikä nopeuttaa työskentelyä. Eri apuikkunoiden asetuksiin pääsee myös suoraan hiiren oikean painalluksen avaamasta kohdevalikosta. Projekti-ikkunan saa automaattisesti piilotettua; sen saa näkyviin pikavalintanapista työskentelyikkunan vasemmasta alanurkasta. Sen vieressä on pikavalinnat myös Näkymän esikatselulle ja Näkymäasetuksille, joista voi asettaa käytettävän tasoyhdistelmän, mittakaavan ja esitystapayhdistelmän. Aiemmin ne löytyivät Projektin sisältö -apuikkunan alareunasta, mutta nyt ne saa halutessaan erikseen näkyviin. 2 Piirtoavut: osoitusapu, apuviivat, koordinaatit, valinnan tiedot, elementtitartunta Uudet piirtoavut helpottavat työskentelyä. Osoitusapu värjää eri värillä valitun ja osoittimen alla olevan elementin, automaattiset apuviivat helpottavat piirtämistä. Kohdistimen mukana liikkuva Koordinaatti-ikkuna näyttää mitat ja siinä voi syöttää käsin tarkat arvot. Valinnan tiedot kertoo pikatietoikkunassa puhekuplassa kohdistimen alla olevan elementit ominaisuudet. Elementtitartunta helpottaa elementtien liittämistä toisiinsa lisäämällä tartuntapisteet nurkkiin. Osoitusapu toimii sekä pohjassa että 3D:ssä. Se värjää valitun tai osoitettavan elementin ja yhdessä pikatietoikkunan kanssa tekee helpoksi oikean elementin valitsemisen useista päällekkäisistä. Esivalintaa vaihdetaan painamalla tabulaattori-näppäintä. Mitoitettaessa osoitusavun avulla pystyy tarkasti määräämään, mistä elementistä ja mistä kohdasta mitta otetaan. Näin suunnitelmaa muokattaessa mitat päivittyvät varmasti oikein. Apuviivoja, apuviivan pätkiä sekä apuympyröitä voi piirtää vapaasti itse tai voi käyttää Archicadin ehdottamia apuviivoja. Näitä tulee asetusten mukaisesti pääsuuntiin tai suhteessa elementteihin, tietyllä kulmajaolla tai samansuuntaisuuden tai kohtisuoruuden perusteella näkyviin kohdistimen osuessa elementtien ääriviivoihin. Kohdistimen ollessa yksittäisen pisteen päällä Archicad ehdottaa monivalinta-apuviivoja, jotka vaihtuvat eri koordinaatistojen vä-

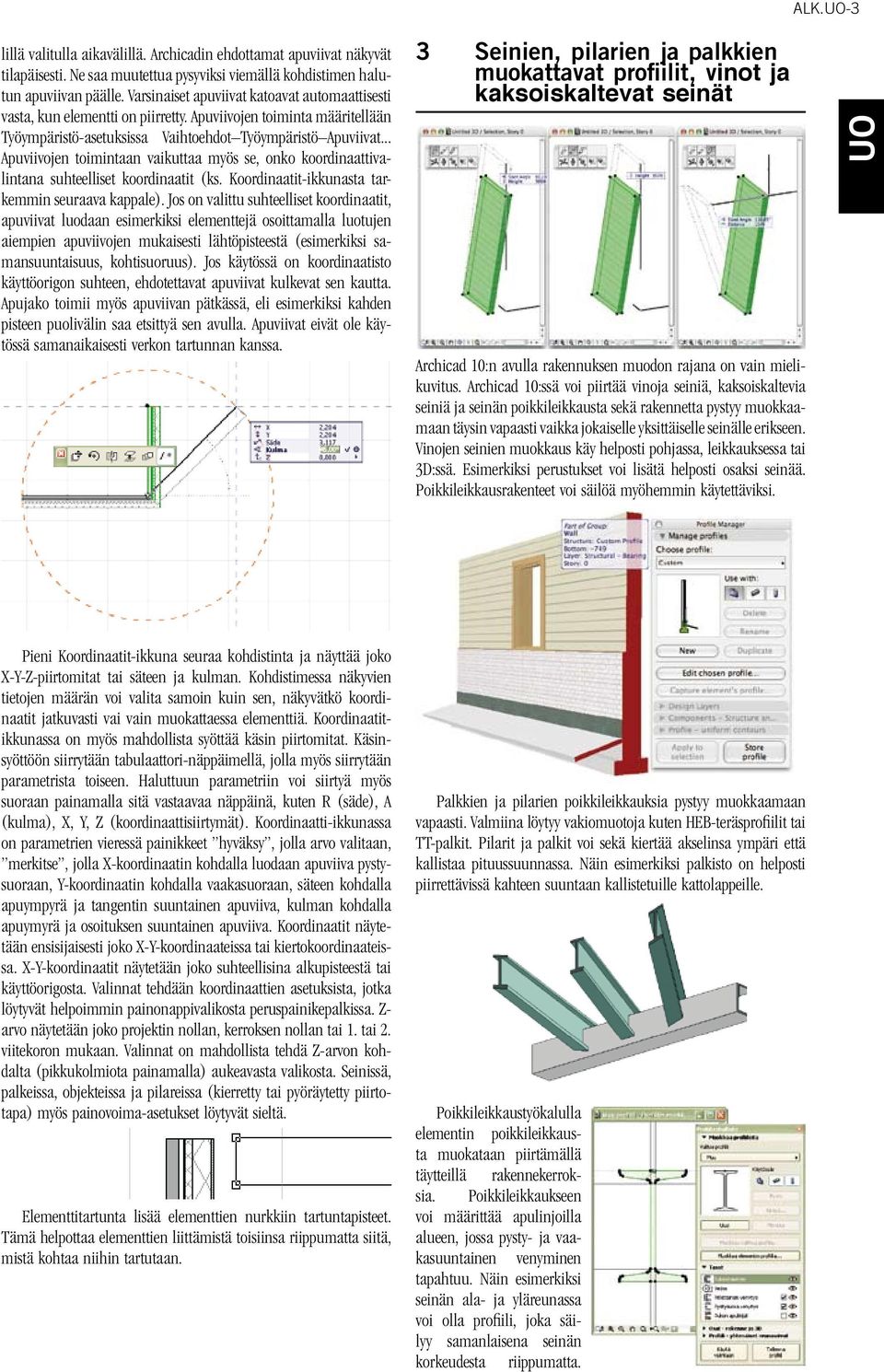

3 ALK.-3 lillä valitulla aikavälillä. Archicadin ehdottamat apuviivat näkyvät tilapäisesti. Ne saa muutettua pysyviksi viemällä kohdistimen halutun apuviivan päälle. Varsinaiset apuviivat katoavat automaattisesti vasta, kun elementti on piirretty. Apuviivojen toiminta määritellään Työympäristö-asetuksissa Vaihtoehdot Työympäristö Apuviivat... Apuviivojen toimintaan vaikuttaa myös se, onko koordinaattivalintana suhteelliset koordinaatit (ks. Koordinaatit-ikkunasta tarkemmin seuraava kappale). Jos on valittu suhteelliset koordinaatit, apuviivat luodaan esimerkiksi elementtejä osoittamalla luotujen aiempien apuviivojen mukaisesti lähtöpisteestä (esimerkiksi samansuuntaisuus, kohtisuoruus). Jos käytössä on koordinaatisto käyttöorigon suhteen, ehdotettavat apuviivat kulkevat sen kautta. Apujako toimii myös apuviivan pätkässä, eli esimerkiksi kahden pisteen puolivälin saa etsittyä sen avulla. Apuviivat eivät ole käytössä samanaikaisesti verkon tartunnan kanssa. 3 Seinien, pilarien ja palkkien muokattavat profiilit, vinot ja kaksoiskaltevat seinät Archicad 10:n avulla rakennuksen muodon rajana on vain mielikuvitus. Archicad 10:ssä voi piirtää vinoja seiniä, kaksoiskaltevia seiniä ja seinän poikkileikkausta sekä rakennetta pystyy muokkaamaan täysin vapaasti vaikka jokaiselle yksittäiselle seinälle erikseen. Vinojen seinien muokkaus käy helposti pohjassa, leikkauksessa tai 3D:ssä. Esimerkiksi perustukset voi lisätä helposti osaksi seinää. Poikkileikkausrakenteet voi säilöä myöhemmin käytettäviksi. Pieni Koordinaatit-ikkuna seuraa kohdistinta ja näyttää joko X-Y-Z-piirtomitat tai säteen ja kulman. Kohdistimessa näkyvien tietojen määrän voi valita samoin kuin sen, näkyvätkö koordinaatit jatkuvasti vai vain muokattaessa elementtiä. Koordinaatitikkunassa on myös mahdollista syöttää käsin piirtomitat. Käsinsyöttöön siirrytään tabulaattori-näppäimellä, jolla myös siirrytään parametrista toiseen. Haluttuun parametriin voi siirtyä myös suoraan painamalla sitä vastaavaa näppäinä, kuten R (säde), A (kulma), X, Y, Z (koordinaattisiirtymät). Koordinaatti-ikkunassa on parametrien vieressä painikkeet hyväksy, jolla arvo valitaan, merkitse, jolla X-koordinaatin kohdalla luodaan apuviiva pystysuoraan, Y-koordinaatin kohdalla vaakasuoraan, säteen kohdalla apuympyrä ja tangentin suuntainen apuviiva, kulman kohdalla apuymyrä ja osoituksen suuntainen apuviiva. Koordinaatit näytetään ensisijaisesti joko X-Y-koordinaateissa tai kiertokoordinaateissa. X-Y-koordinaatit näytetään joko suhteellisina alkupisteestä tai käyttöorigosta. Valinnat tehdään koordinaattien asetuksista, jotka löytyvät helpoimmin painonappivalikosta peruspainikepalkissa. Z- arvo näytetään joko projektin nollan, kerroksen nollan tai 1. tai 2. viitekoron mukaan. Valinnat on mahdollista tehdä Z-arvon kohdalta (pikkukolmiota painamalla) aukeavasta valikosta. Seinissä, palkeissa, objekteissa ja pilareissa (kierretty tai pyöräytetty piirtotapa) myös painovoima-asetukset löytyvät sieltä. Elementtitartunta lisää elementtien nurkkiin tartuntapisteet. Tämä helpottaa elementtien liittämistä toisiinsa riippumatta siitä, mistä kohtaa niihin tartutaan. Palkkien ja pilarien poikkileikkauksia pystyy muokkaamaan vapaasti. Valmiina löytyy vakiomuotoja kuten HEB-teräsprofiilit tai TT-palkit. Pilarit ja palkit voi sekä kiertää akselinsa ympäri että kallistaa pituussuunnassa. Näin esimerkiksi palkisto on helposti piirrettävissä kahteen suuntaan kallistetuille kattolappeille. Poikkileikkaustyökalulla elementin poikkileikkausta muokataan piirtämällä täytteillä rakennekerroksia. Poikkileikkaukseen voi määrittää apulinjoilla alueen, jossa pysty- ja vaakasuuntainen venyminen tapahtuu. Näin esimerkiksi seinän ala- ja yläreunassa voi olla profiili, joka säilyy samanlaisena seinän korkeudesta riippumatta.

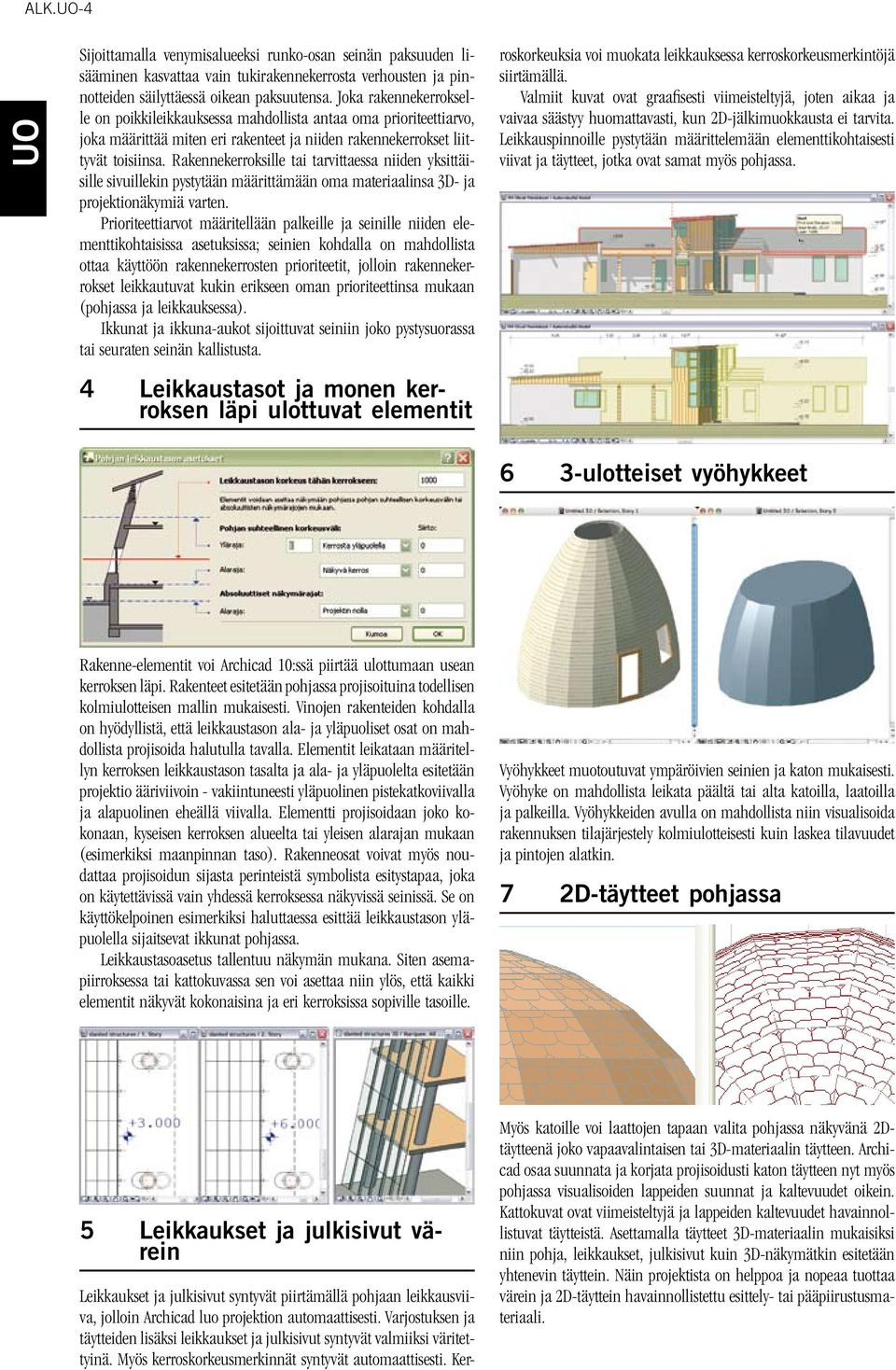

4 ALK.-4 Sijoittamalla venymisalueeksi runko-osan seinän paksuuden lisääminen kasvattaa vain tukirakennekerrosta verhousten ja pinnotteiden säilyttäessä oikean paksuutensa. Joka rakennekerrokselle on poikkileikkauksessa mahdollista antaa oma prioriteettiarvo, joka määrittää miten eri rakenteet ja niiden rakennekerrokset liittyvät toisiinsa. Rakennekerroksille tai tarvittaessa niiden yksittäisille sivuillekin pystytään määrittämään oma materiaalinsa 3D- ja projektionäkymiä varten. Prioriteettiarvot määritellään palkeille ja seinille niiden elementtikohtaisissa asetuksissa; seinien kohdalla on mahdollista ottaa käyttöön rakennekerrosten prioriteetit, jolloin rakennekerrokset leikkautuvat kukin erikseen oman prioriteettinsa mukaan (pohjassa ja leikkauksessa). Ikkunat ja ikkuna-aukot sijoittuvat seiniin joko pystysuorassa tai seuraten seinän kallistusta. roskorkeuksia voi muokata leikkauksessa kerroskorkeusmerkintöjä siirtämällä. Valmiit kuvat ovat graafisesti viimeisteltyjä, joten aikaa ja vaivaa säästyy huomattavasti, kun 2D-jälkimuokkausta ei tarvita. Leikkauspinnoille pystytään määrittelemään elementtikohtaisesti viivat ja täytteet, jotka ovat samat myös pohjassa. 4 Leikkaustasot ja monen kerroksen läpi ulottuvat elementit 6 3-ulotteiset vyöhykkeet Rakenne-elementit voi Archicad 10:ssä piirtää ulottumaan usean kerroksen läpi. Rakenteet esitetään pohjassa projisoituina todellisen kolmiulotteisen mallin mukaisesti. Vinojen rakenteiden kohdalla on hyödyllistä, että leikkaustason ala- ja yläpuoliset osat on mahdollista projisoida halutulla tavalla. Elementit leikataan määritellyn kerroksen leikkaustason tasalta ja ala- ja yläpuolelta esitetään projektio ääriviivoin - vakiintuneesti yläpuolinen pistekatkoviivalla ja alapuolinen eheällä viivalla. Elementti projisoidaan joko kokonaan, kyseisen kerroksen alueelta tai yleisen alarajan mukaan (esimerkiksi maanpinnan taso). Rakenneosat voivat myös noudattaa projisoidun sijasta perinteistä symbolista esitystapaa, joka on käytettävissä vain yhdessä kerroksessa näkyvissä seinissä. Se on käyttökelpoinen esimerkiksi haluttaessa esittää leikkaustason yläpuolella sijaitsevat ikkunat pohjassa. Leikkaustasoasetus tallentuu näkymän mukana. Siten asemapiirroksessa tai kattokuvassa sen voi asettaa niin ylös, että kaikki elementit näkyvät kokonaisina ja eri kerroksissa sopiville tasoille. Vyöhykkeet muotoutuvat ympäröivien seinien ja katon mukaisesti. Vyöhyke on mahdollista leikata päältä tai alta katoilla, laatoilla ja palkeilla. Vyöhykkeiden avulla on mahdollista niin visualisoida rakennuksen tilajärjestely kolmiulotteisesti kuin laskea tilavuudet ja pintojen alatkin. 7 2D-täytteet pohjassa 5 Leikkaukset ja julkisivut värein Leikkaukset ja julkisivut syntyvät piirtämällä pohjaan leikkausviiva, jolloin Archicad luo projektion automaattisesti. Varjostuksen ja täytteiden lisäksi leikkaukset ja julkisivut syntyvät valmiiksi väritettyinä. Myös kerroskorkeusmerkinnät syntyvät automaattisesti. Ker- Myös katoille voi laattojen tapaan valita pohjassa näkyvänä 2Dtäytteenä joko vapaavalintaisen tai 3D-materiaalin täytteen. Archicad osaa suunnata ja korjata projisoidusti katon täytteen nyt myös pohjassa visualisoiden lappeiden suunnat ja kaltevuudet oikein. Kattokuvat ovat viimeisteltyjä ja lappeiden kaltevuudet havainnollistuvat täytteistä. Asettamalla täytteet 3D-materiaalin mukaisiksi niin pohja, leikkaukset, julkisivut kuin 3D-näkymätkin esitetään yhtenevin täyttein. Näin projektista on helppoa ja nopeaa tuottaa värein ja 2D-täyttein havainnollistettu esittely- tai pääpiirustusmateriaali.

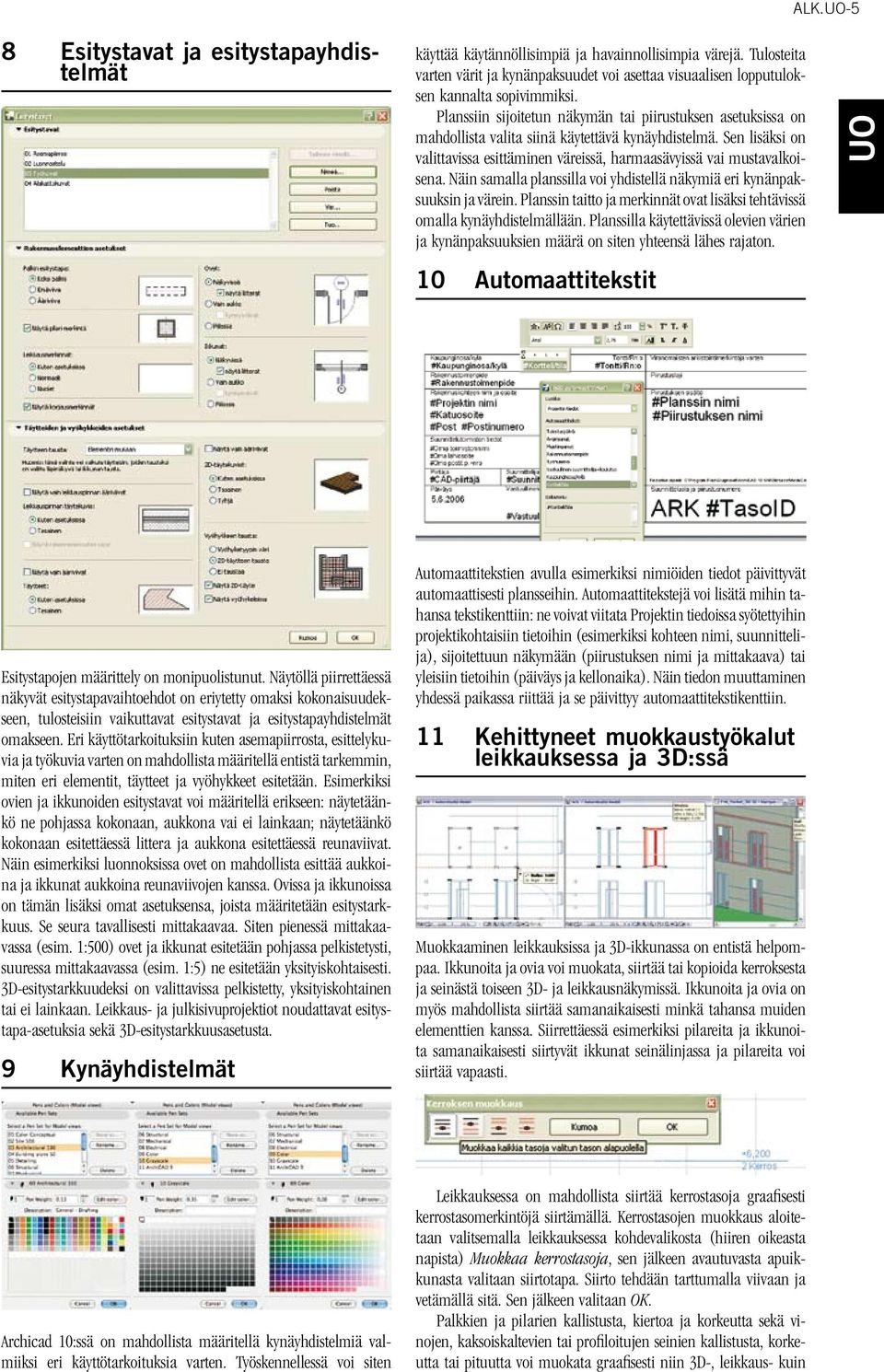

5 ALK.-5 8 Esitystavat ja esitystapayhdistelmät käyttää käytännöllisimpiä ja havainnollisimpia värejä. Tulosteita varten värit ja kynänpaksuudet voi asettaa visuaalisen lopputuloksen kannalta sopivimmiksi. Planssiin sijoitetun näkymän tai piirustuksen asetuksissa on mahdollista valita siinä käytettävä kynäyhdistelmä. Sen lisäksi on valittavissa esittäminen väreissä, harmaasävyissä vai mustavalkoisena. Näin samalla planssilla voi yhdistellä näkymiä eri kynänpaksuuksin ja värein. Planssin taitto ja merkinnät ovat lisäksi tehtävissä omalla kynäyhdistelmällään. Planssilla käytettävissä olevien värien ja kynänpaksuuksien määrä on siten yhteensä lähes rajaton. 10 Automaattitekstit Esitystapojen määrittely on monipuolistunut. Näytöllä piirrettäessä näkyvät esitystapavaihtoehdot on eriytetty omaksi kokonaisuudekseen, tulosteisiin vaikuttavat esitystavat ja esitystapayhdistelmät omakseen. Eri käyttötarkoituksiin kuten asemapiirrosta, esittelykuvia ja työkuvia varten on mahdollista määritellä entistä tarkemmin, miten eri elementit, täytteet ja vyöhykkeet esitetään. Esimerkiksi ovien ja ikkunoiden esitystavat voi määritellä erikseen: näytetäänkö ne pohjassa kokonaan, aukkona vai ei lainkaan; näytetäänkö kokonaan esitettäessä littera ja aukkona esitettäessä reunaviivat. Näin esimerkiksi luonnoksissa ovet on mahdollista esittää aukkoina ja ikkunat aukkoina reunaviivojen kanssa. Ovissa ja ikkunoissa on tämän lisäksi omat asetuksensa, joista määritetään esitystarkkuus. Se seura tavallisesti mittakaavaa. Siten pienessä mittakaavassa (esim. 1:500) ovet ja ikkunat esitetään pohjassa pelkistetysti, suuressa mittakaavassa (esim. 1:5) ne esitetään yksityiskohtaisesti. 3D-esitystarkkuudeksi on valittavissa pelkistetty, yksityiskohtainen tai ei lainkaan. Leikkaus- ja julkisivuprojektiot noudattavat esitystapa-asetuksia sekä 3D-esitystarkkuusasetusta. 9 Kynäyhdistelmät Automaattitekstien avulla esimerkiksi nimiöiden tiedot päivittyvät automaattisesti plansseihin. Automaattitekstejä voi lisätä mihin tahansa tekstikenttiin: ne voivat viitata Projektin tiedoissa syötettyihin projektikohtaisiin tietoihin (esimerkiksi kohteen nimi, suunnittelija), sijoitettuun näkymään (piirustuksen nimi ja mittakaava) tai yleisiin tietoihin (päiväys ja kellonaika). Näin tiedon muuttaminen yhdessä paikassa riittää ja se päivittyy automaattitekstikenttiin. 11 Kehittyneet muokkaustyökalut leikkauksessa ja 3D:ssä Muokkaaminen leikkauksissa ja 3D-ikkunassa on entistä helpompaa. Ikkunoita ja ovia voi muokata, siirtää tai kopioida kerroksesta ja seinästä toiseen 3D- ja leikkausnäkymissä. Ikkunoita ja ovia on myös mahdollista siirtää samanaikaisesti minkä tahansa muiden elementtien kanssa. Siirrettäessä esimerkiksi pilareita ja ikkunoita samanaikaisesti siirtyvät ikkunat seinälinjassa ja pilareita voi siirtää vapaasti. Archicad 10:ssä on mahdollista määritellä kynäyhdistelmiä valmiiksi eri käyttötarkoituksia varten. Työskennellessä voi siten Leikkauksessa on mahdollista siirtää kerrostasoja graafisesti kerrostasomerkintöjä siirtämällä. Kerrostasojen muokkaus aloitetaan valitsemalla leikkauksessa kohdevalikosta (hiiren oikeasta napista) Muokkaa kerrostasoja, sen jälkeen avautuvasta apuikkunasta valitaan siirtotapa. Siirto tehdään tarttumalla viivaan ja vetämällä sitä. Sen jälkeen valitaan OK. Palkkien ja pilarien kallistusta, kiertoa ja korkeutta sekä vinojen, kaksoiskaltevien tai profiloitujen seinien kallistusta, korkeutta tai pituutta voi muokata graafisesti niin 3D-, leikkaus- kuin

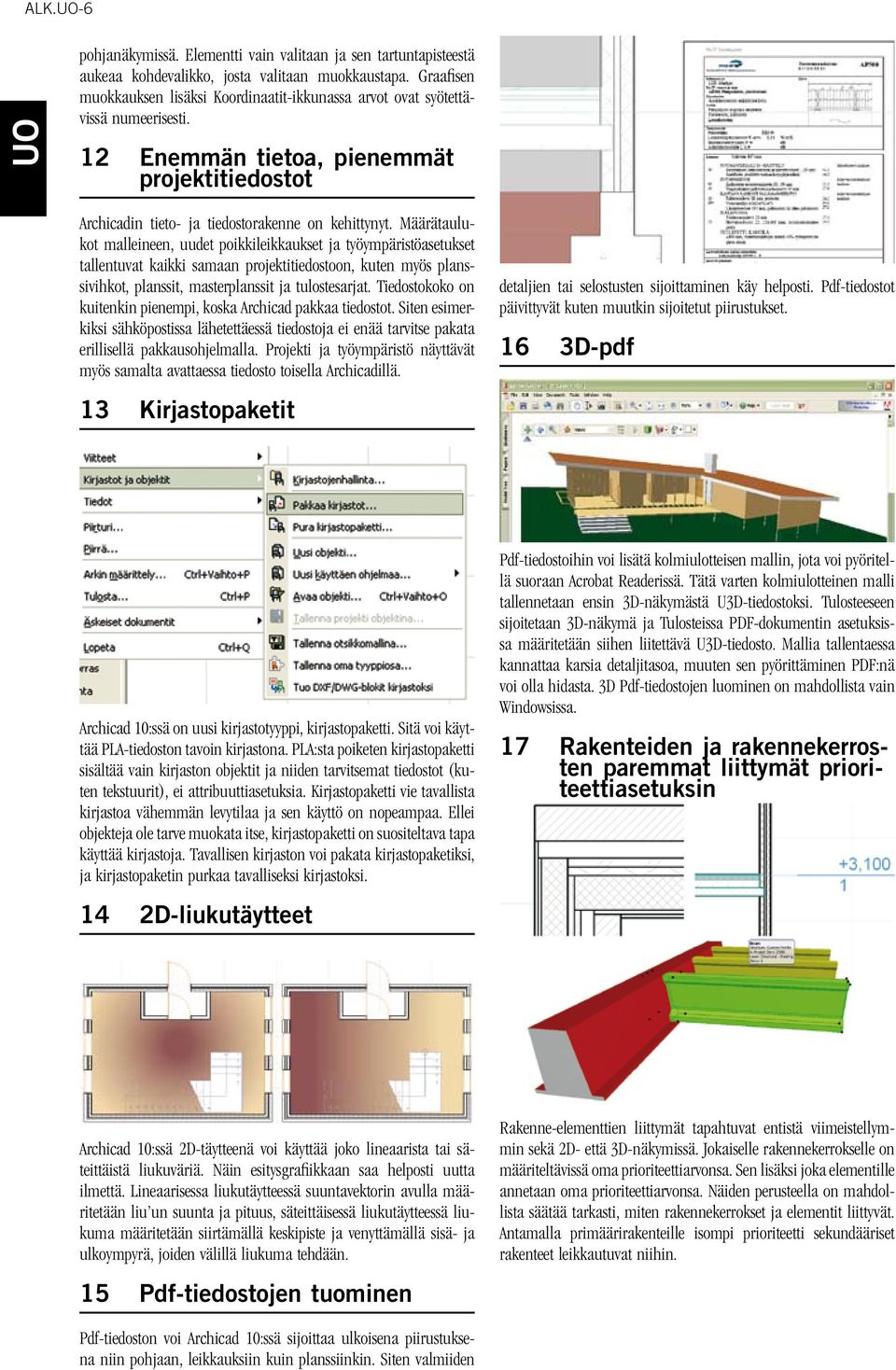

6 ALK.-6 pohjanäkymissä. Elementti vain valitaan ja sen tartuntapisteestä aukeaa kohdevalikko, josta valitaan muokkaustapa. Graafisen muokkauksen lisäksi Koordinaatit-ikkunassa arvot ovat syötettävissä numeerisesti. 12 Enemmän tietoa, pienemmät projektitiedostot Archicadin tieto- ja tiedostorakenne on kehittynyt. Määrätaulukot malleineen, uudet poikkileikkaukset ja työympäristöasetukset tallentuvat kaikki samaan projektitiedostoon, kuten myös planssivihkot, planssit, masterplanssit ja tulostesarjat. Tiedostokoko on kuitenkin pienempi, koska Archicad pakkaa tiedostot. Siten esimerkiksi sähköpostissa lähetettäessä tiedostoja ei enää tarvitse pakata erillisellä pakkausohjelmalla. Projekti ja työympäristö näyttävät myös samalta avattaessa tiedosto toisella Archicadillä. detaljien tai selostusten sijoittaminen käy helposti. Pdf-tiedostot päivittyvät kuten muutkin sijoitetut piirustukset. 16 3D-pdf 13 Kirjastopaketit Archicad 10:ssä on uusi kirjastotyyppi, kirjastopaketti. Sitä voi käyttää PLA-tiedoston tavoin kirjastona. PLA:sta poiketen kirjastopaketti sisältää vain kirjaston objektit ja niiden tarvitsemat tiedostot (kuten tekstuurit), ei attribuuttiasetuksia. Kirjastopaketti vie tavallista kirjastoa vähemmän levytilaa ja sen käyttö on nopeampaa. Ellei objekteja ole tarve muokata itse, kirjastopaketti on suositeltava tapa käyttää kirjastoja. Tavallisen kirjaston voi pakata kirjastopaketiksi, ja kirjastopaketin purkaa tavalliseksi kirjastoksi. 14 2D-liukutäytteet Pdf-tiedostoihin voi lisätä kolmiulotteisen mallin, jota voi pyöritellä suoraan Acrobat Readerissä. Tätä varten kolmiulotteinen malli tallennetaan ensin 3D-näkymästä U3D-tiedostoksi. Tulosteeseen sijoitetaan 3D-näkymä ja Tulosteissa PDF-dokumentin asetuksissa määritetään siihen liitettävä U3D-tiedosto. Mallia tallentaessa kannattaa karsia detaljitasoa, muuten sen pyörittäminen PDF:nä voi olla hidasta. 3D Pdf-tiedostojen luominen on mahdollista vain Windowsissa. 17 Rakenteiden ja rakennekerrosten paremmat liittymät prioriteettiasetuksin Archicad 10:ssä 2D-täytteenä voi käyttää joko lineaarista tai säteittäistä liukuväriä. Näin esitysgrafiikkaan saa helposti uutta ilmettä. Lineaarisessa liukutäytteessä suuntavektorin avulla määritetään liu un suunta ja pituus, säteittäisessä liukutäytteessä liukuma määritetään siirtämällä keskipiste ja venyttämällä sisä- ja ulkoympyrä, joiden välillä liukuma tehdään. 15 Pdf-tiedostojen tuominen Rakenne-elementtien liittymät tapahtuvat entistä viimeistellymmin sekä 2D- että 3D-näkymissä. Jokaiselle rakennekerrokselle on määriteltävissä oma prioriteettiarvonsa. Sen lisäksi joka elementille annetaan oma prioriteettiarvonsa. Näiden perusteella on mahdollista säätää tarkasti, miten rakennekerrokset ja elementit liittyvät. Antamalla primäärirakenteille isompi prioriteetti sekundääriset rakenteet leikkautuvat niihin. Pdf-tiedoston voi Archicad 10:ssä sijoittaa ulkoisena piirustuksena niin pohjaan, leikkauksiin kuin planssiinkin. Siten valmiiden

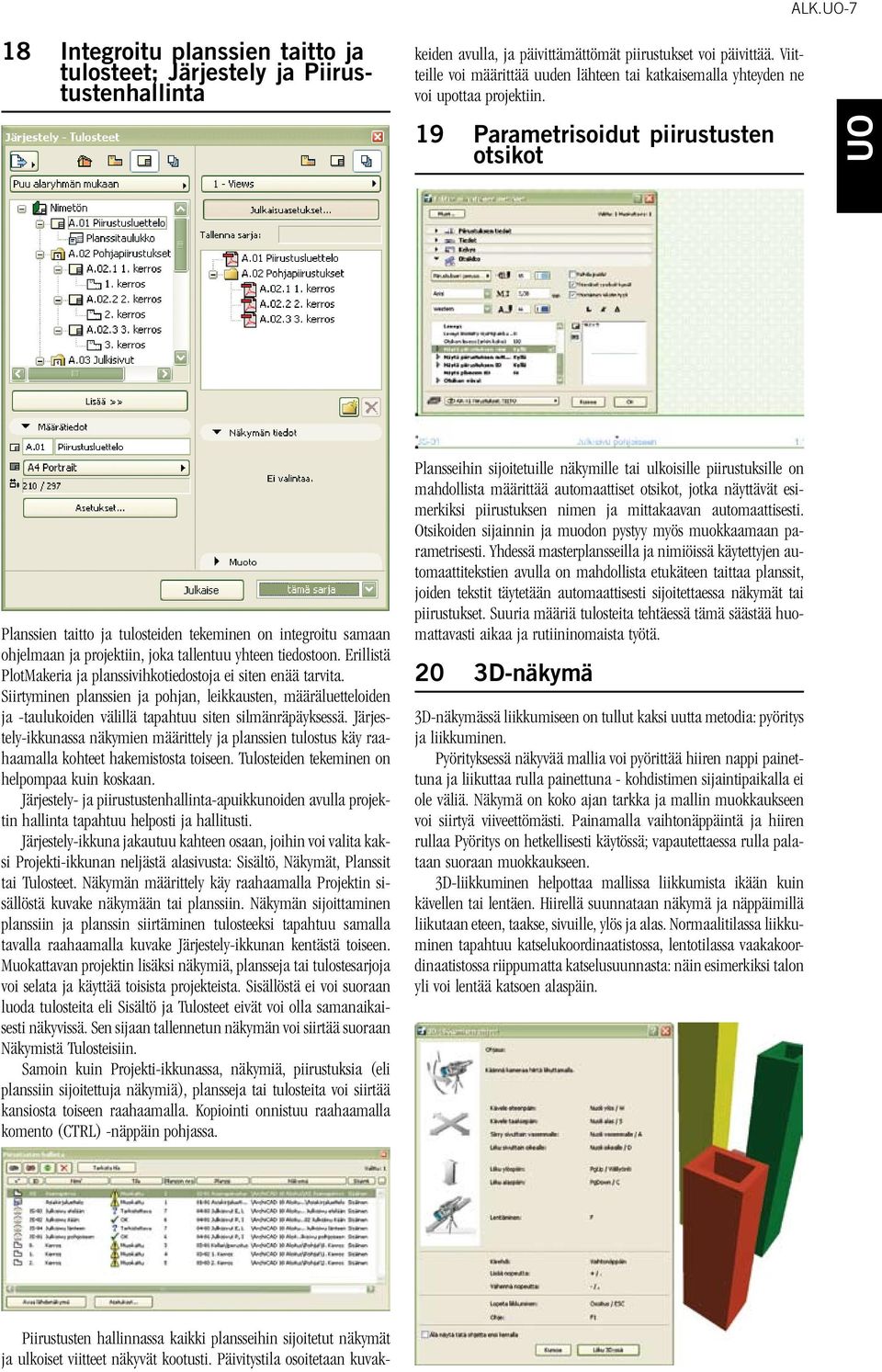

7 ALK Integroitu planssien taitto ja tulosteet; Järjestely ja Piirustustenhallinta Piirustusten hallinnassa kaikki plansseihin sijoitetut näkymät ja ulkoiset viitteet näkyvät kootusti. Päivitystila osoitetaan kuvakkeiden avulla, ja päivittämättömät piirustukset voi päivittää. Viitteille voi määrittää uuden lähteen tai katkaisemalla yhteyden ne voi upottaa projektiin. 19 Parametrisoidut piirustusten otsikot Planssien taitto ja tulosteiden tekeminen on integroitu samaan ohjelmaan ja projektiin, joka tallentuu yhteen tiedostoon. Erillistä PlotMakeria ja planssivihkotiedostoja ei siten enää tarvita. Siirtyminen planssien ja pohjan, leikkausten, määräluetteloiden ja -taulukoiden välillä tapahtuu siten silmänräpäyksessä. Järjestely-ikkunassa näkymien määrittely ja planssien tulostus käy raahaamalla kohteet hakemistosta toiseen. Tulosteiden tekeminen on helpompaa kuin koskaan. Järjestely- ja piirustustenhallinta-apuikkunoiden avulla projektin hallinta tapahtuu helposti ja hallitusti. Järjestely-ikkuna jakautuu kahteen osaan, joihin voi valita kaksi Projekti-ikkunan neljästä alasivusta: Sisältö, Näkymät, Planssit tai Tulosteet. Näkymän määrittely käy raahaamalla Projektin sisällöstä kuvake näkymään tai planssiin. Näkymän sijoittaminen planssiin ja planssin siirtäminen tulosteeksi tapahtuu samalla tavalla raahaamalla kuvake Järjestely-ikkunan kentästä toiseen. Muokattavan projektin lisäksi näkymiä, plansseja tai tulostesarjoja voi selata ja käyttää toisista projekteista. Sisällöstä ei voi suoraan luoda tulosteita eli Sisältö ja Tulosteet eivät voi olla samanaikaisesti näkyvissä. Sen sijaan tallennetun näkymän voi siirtää suoraan Näkymistä Tulosteisiin. Samoin kuin Projekti-ikkunassa, näkymiä, piirustuksia (eli planssiin sijoitettuja näkymiä), plansseja tai tulosteita voi siirtää kansiosta toiseen raahaamalla. Kopiointi onnistuu raahaamalla komento (CTRL) -näppäin pohjassa. Plansseihin sijoitetuille näkymille tai ulkoisille piirustuksille on mahdollista määrittää automaattiset otsikot, jotka näyttävät esimerkiksi piirustuksen nimen ja mittakaavan automaattisesti. Otsikoiden sijainnin ja muodon pystyy myös muokkaamaan parametrisesti. Yhdessä masterplansseilla ja nimiöissä käytettyjen automaattitekstien avulla on mahdollista etukäteen taittaa planssit, joiden tekstit täytetään automaattisesti sijoitettaessa näkymät tai piirustukset. Suuria määriä tulosteita tehtäessä tämä säästää huomattavasti aikaa ja rutiininomaista työtä. 20 3D-näkymä 3D-näkymässä liikkumiseen on tullut kaksi uutta metodia: pyöritys ja liikkuminen. Pyörityksessä näkyvää mallia voi pyörittää hiiren nappi painettuna ja liikuttaa rulla painettuna - kohdistimen sijaintipaikalla ei ole väliä. Näkymä on koko ajan tarkka ja mallin muokkaukseen voi siirtyä viiveettömästi. Painamalla vaihtonäppäintä ja hiiren rullaa Pyöritys on hetkellisesti käytössä; vapautettaessa rulla palataan suoraan muokkaukseen. 3D-liikkuminen helpottaa mallissa liikkumista ikään kuin kävellen tai lentäen. Hiirellä suunnataan näkymä ja näppäimillä liikutaan eteen, taakse, sivuille, ylös ja alas. Normaalitilassa liikkuminen tapahtuu katselukoordinaatistossa, lentotilassa vaakakoordinaatistossa riippumatta katselusuunnasta: näin esimerkiksi talon yli voi lentää katsoen alaspäin.

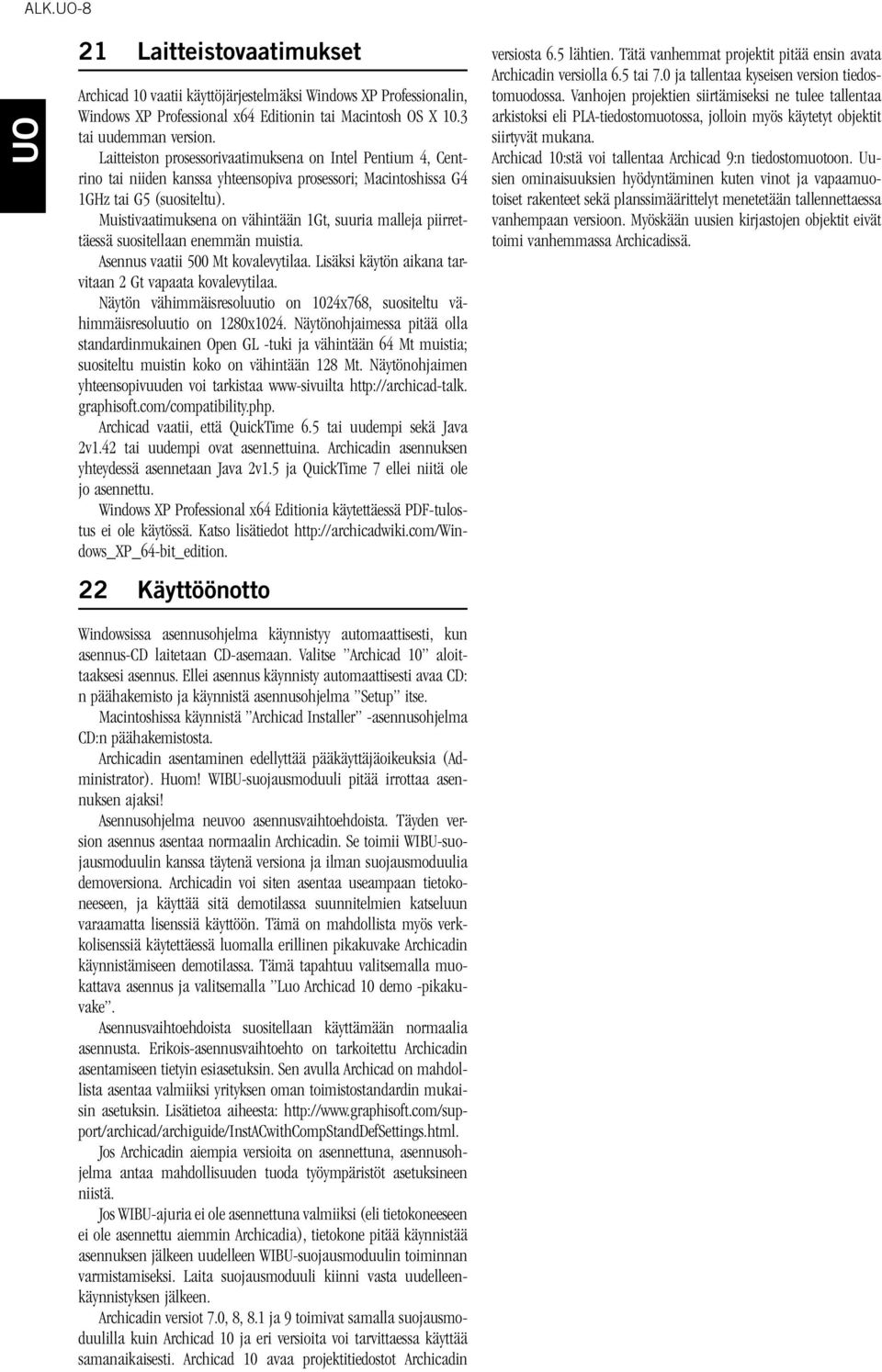

8 ALK Laitteistovaatimukset Archicad 10 vaatii käyttöjärjestelmäksi Windows XP Professionalin, Windows XP Professional x64 Editionin tai Macintosh OS X 10.3 tai uudemman version. Laitteiston prosessorivaatimuksena on Intel Pentium 4, Centrino tai niiden kanssa yhteensopiva prosessori; Macintoshissa G4 1GHz tai G5 (suositeltu). Muistivaatimuksena on vähintään 1Gt, suuria malleja piirrettäessä suositellaan enemmän muistia. Asennus vaatii 500 Mt kovalevytilaa. Lisäksi käytön aikana tarvitaan 2 Gt vapaata kovalevytilaa. Näytön vähimmäisresoluutio on 1024x768, suositeltu vähimmäisresoluutio on 1280x1024. Näytönohjaimessa pitää olla standardinmukainen Open GL -tuki ja vähintään 64 Mt muistia; suositeltu muistin koko on vähintään 128 Mt. Näytönohjaimen yhteensopivuuden voi tarkistaa www-sivuilta graphisoft.com/compatibility.php. Archicad vaatii, että QuickTime 6.5 tai uudempi sekä Java 2v1.42 tai uudempi ovat asennettuina. Archicadin asennuksen yhteydessä asennetaan Java 2v1.5 ja QuickTime 7 ellei niitä ole jo asennettu. Windows XP Professional x64 Editionia käytettäessä PDF-tulostus ei ole käytössä. Katso lisätiedot 22 Käyttöönotto versiosta 6.5 lähtien. Tätä vanhemmat projektit pitää ensin avata Archicadin versiolla 6.5 tai 7.0 ja tallentaa kyseisen version tiedostomuodossa. Vanhojen projektien siirtämiseksi ne tulee tallentaa arkistoksi eli PLA-tiedostomuotossa, jolloin myös käytetyt objektit siirtyvät mukana. Archicad 10:stä voi tallentaa Archicad 9:n tiedostomuotoon. Uusien ominaisuuksien hyödyntäminen kuten vinot ja vapaamuotoiset rakenteet sekä planssimäärittelyt menetetään tallennettaessa vanhempaan versioon. Myöskään uusien kirjastojen objektit eivät toimi vanhemmassa Archicadissä. Windowsissa asennusohjelma käynnistyy automaattisesti, kun asennus-cd laitetaan CD-asemaan. Valitse Archicad 10 aloittaaksesi asennus. Ellei asennus käynnisty automaattisesti avaa CD: n päähakemisto ja käynnistä asennusohjelma Setup itse. Macintoshissa käynnistä Archicad Installer -asennusohjelma CD:n päähakemistosta. Archicadin asentaminen edellyttää pääkäyttäjäoikeuksia (Administrator). Huom! WIBU-suojausmoduuli pitää irrottaa asennuksen ajaksi! Asennusohjelma neuvoo asennusvaihtoehdoista. Täyden version asennus asentaa normaalin Archicadin. Se toimii WIBU-suojausmoduulin kanssa täytenä versiona ja ilman suojausmoduulia demoversiona. Archicadin voi siten asentaa useampaan tietokoneeseen, ja käyttää sitä demotilassa suunnitelmien katseluun varaamatta lisenssiä käyttöön. Tämä on mahdollista myös verkkolisenssiä käytettäessä luomalla erillinen pikakuvake Archicadin käynnistämiseen demotilassa. Tämä tapahtuu valitsemalla muokattava asennus ja valitsemalla Luo Archicad 10 demo -pikakuvake. Asennusvaihtoehdoista suositellaan käyttämään normaalia asennusta. Erikois-asennusvaihtoehto on tarkoitettu Archicadin asentamiseen tietyin esiasetuksin. Sen avulla Archicad on mahdollista asentaa valmiiksi yrityksen oman toimistostandardin mukaisin asetuksin. Lisätietoa aiheesta: Jos Archicadin aiempia versioita on asennettuna, asennusohjelma antaa mahdollisuuden tuoda työympäristöt asetuksineen niistä. Jos WIBU-ajuria ei ole asennettuna valmiiksi (eli tietokoneeseen ei ole asennettu aiemmin Archicadia), tietokone pitää käynnistää asennuksen jälkeen uudelleen WIBU-suojausmoduulin toiminnan varmistamiseksi. Laita suojausmoduuli kiinni vasta uudelleenkäynnistyksen jälkeen. Archicadin versiot 7.0, 8, 8.1 ja 9 toimivat samalla suojausmoduulilla kuin Archicad 10 ja eri versioita voi tarvittaessa käyttää samanaikaisesti. Archicad 10 avaa projektitiedostot Archicadin
