4. Kylväjä-työkalu Kylväjällä monistetaan enintään viittä erilaista objektia annettuun ruudukkoon säädetyllä hajonnalla.

Transkriptio

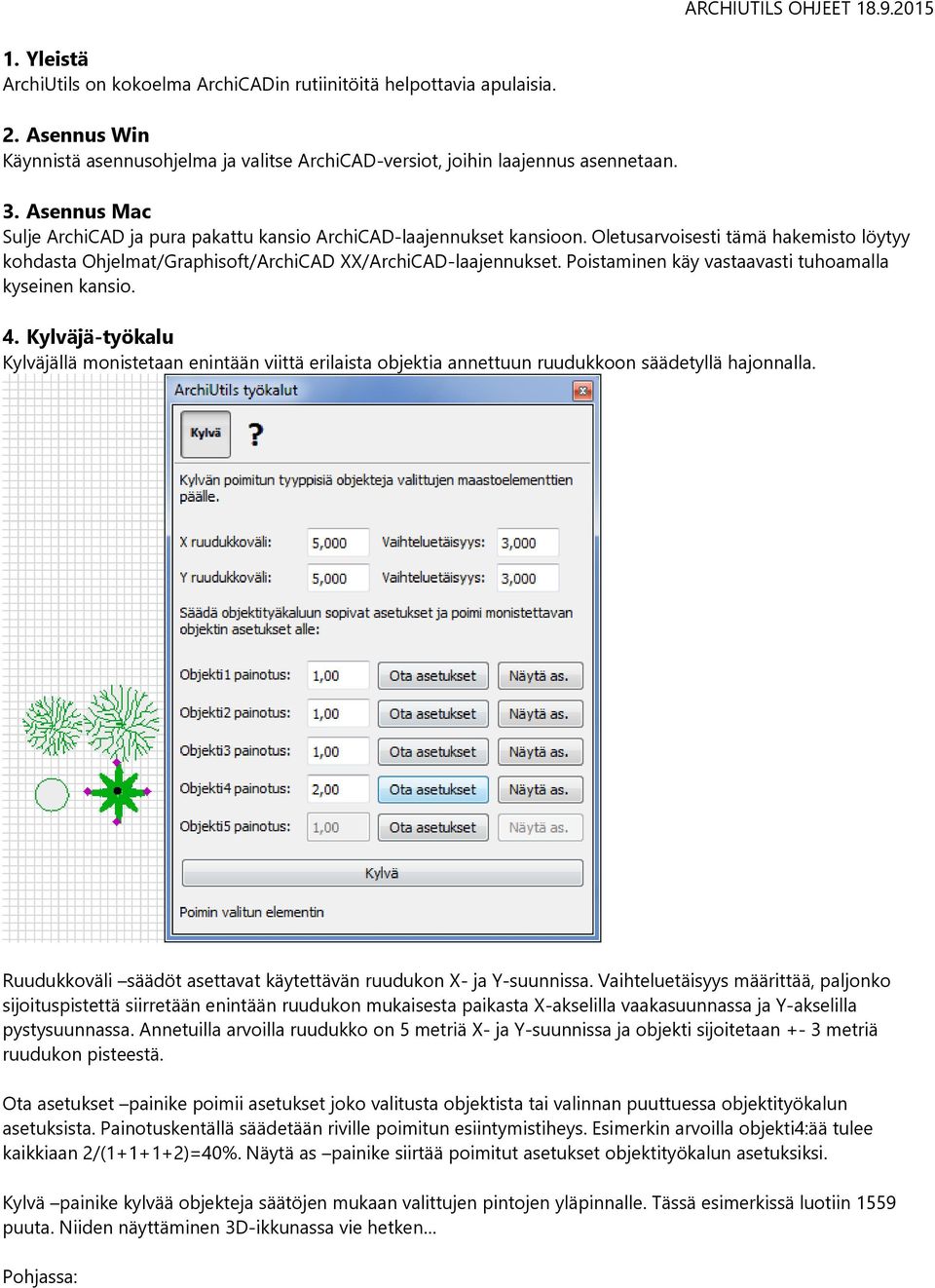

1 1. Yleistä ArchiUtils on kokoelma ArchiCADin rutiinitöitä helpottavia apulaisia. 2. Asennus Win Käynnistä asennusohjelma ja valitse ArchiCAD-versiot, joihin laajennus asennetaan. 3. Asennus Mac Sulje ArchiCAD ja pura pakattu kansio ArchiCAD-laajennukset kansioon. Oletusarvoisesti tämä hakemisto löytyy kohdasta Ohjelmat/Graphisoft/ArchiCAD XX/ArchiCAD-laajennukset. Poistaminen käy vastaavasti tuhoamalla kyseinen kansio. 4. Kylväjä-työkalu Kylväjällä monistetaan enintään viittä erilaista objektia annettuun ruudukkoon säädetyllä hajonnalla. Ruudukkoväli säädöt asettavat käytettävän ruudukon X- ja Y-suunnissa. Vaihteluetäisyys määrittää, paljonko sijoituspistettä siirretään enintään ruudukon mukaisesta paikasta X-akselilla vaakasuunnassa ja Y-akselilla pystysuunnassa. Annetuilla arvoilla ruudukko on 5 metriä X- ja Y-suunnissa ja objekti sijoitetaan +- 3 metriä ruudukon pisteestä. Ota asetukset painike poimii asetukset joko valitusta objektista tai valinnan puuttuessa objektityökalun asetuksista. Painotuskentällä säädetään riville poimitun esiintymistiheys. Esimerkin arvoilla objekti4:ää tulee kaikkiaan 2/( )=40%. Näytä as painike siirtää poimitut asetukset objektityökalun asetuksiksi. Kylvä painike kylvää objekteja säätöjen mukaan valittujen pintojen yläpinnalle. Tässä esimerkissä luotiin 1559 puuta. Niiden näyttäminen 3D-ikkunassa vie hetken Pohjassa:

2 3D-ikkunassa: ARCHIUTILS OHJEET

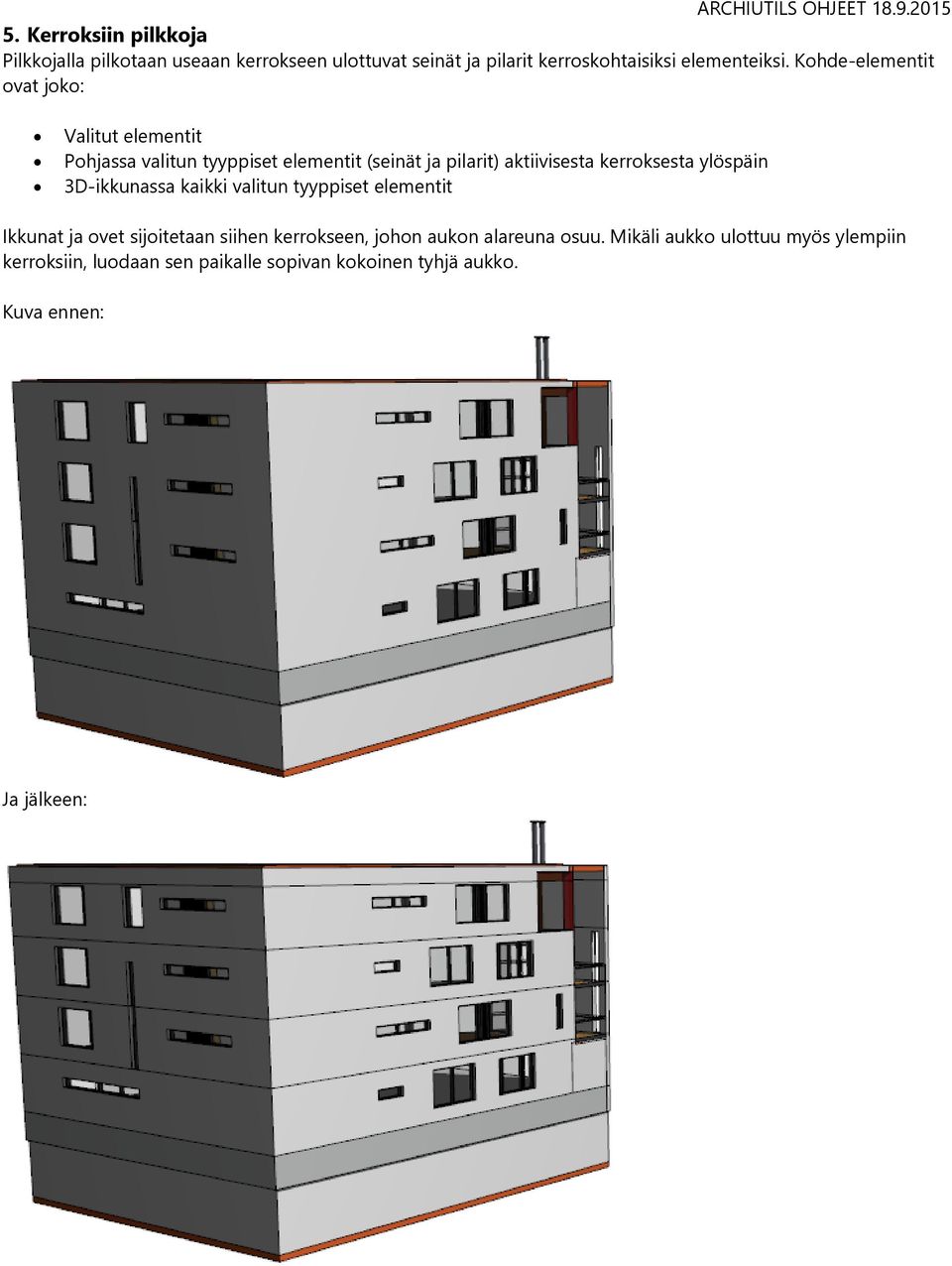

3 5. Kerroksiin pilkkoja Pilkkojalla pilkotaan useaan kerrokseen ulottuvat seinät ja pilarit kerroskohtaisiksi elementeiksi. Kohde-elementit ovat joko: Valitut elementit Pohjassa valitun tyyppiset elementit (seinät ja pilarit) aktiivisesta kerroksesta ylöspäin 3D-ikkunassa kaikki valitun tyyppiset elementit Ikkunat ja ovet sijoitetaan siihen kerrokseen, johon aukon alareuna osuu. Mikäli aukko ulottuu myös ylempiin kerroksiin, luodaan sen paikalle sopivan kokoinen tyhjä aukko. Kuva ennen: Ja jälkeen:

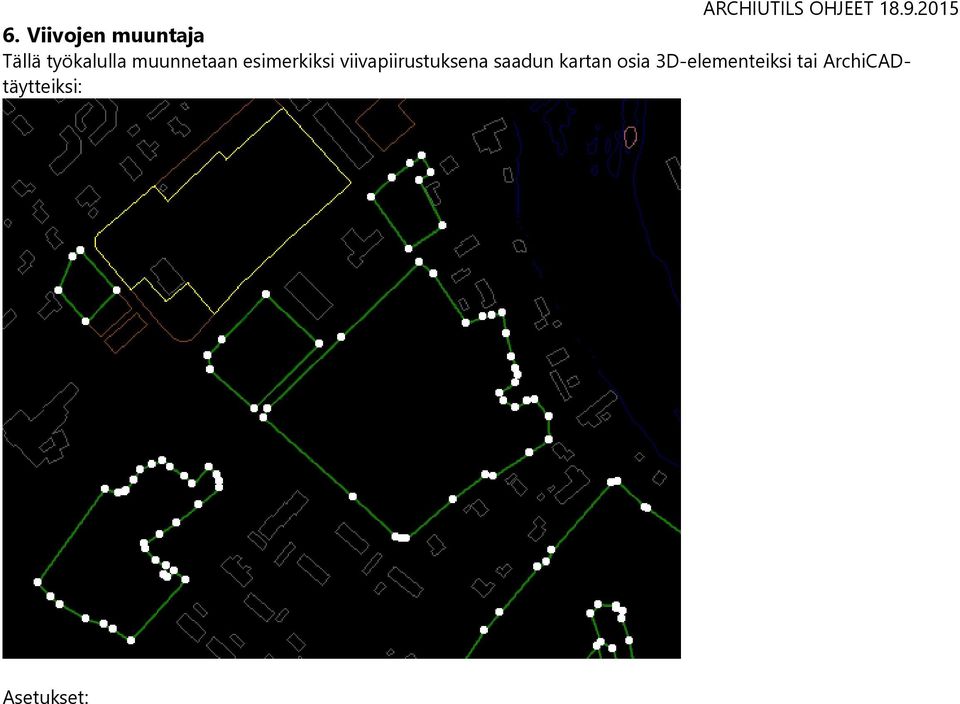

4 6. Viivojen muuntaja Tällä työkalulla muunnetaan esimerkiksi viivapiirustuksena saadun kartan osia 3D-elementeiksi tai ArchiCADtäytteiksi: Asetukset:

5 Lopputulos: Vaihda muotoa vaihtaa kaikkien monikulmioesitykseen perustuvien elementtien muotoa valinnan mukaan pitäen pinta-alan ennallaan. DWG-massatallennus Toiminnolla on tarkoitus tuottaa helposti liuta dwg-tiedostoja rajaavien täytteiden ta vyöhykkeiden mukaan. Esimerkiksi kaksi rajausta vyöhykkeillä:

6 Vasemmanpuoleisen vyöhykkeen ID on lower_left ja oikeanpuoleisen lower_right. Alla olevilla asetuksilla: Tallentuvat nämä kaksi tiedostoa: DWG-tiedostoon ei tule rajaavia elementtejä (esimerkkitapauksessa kaksi vyöhykettä).

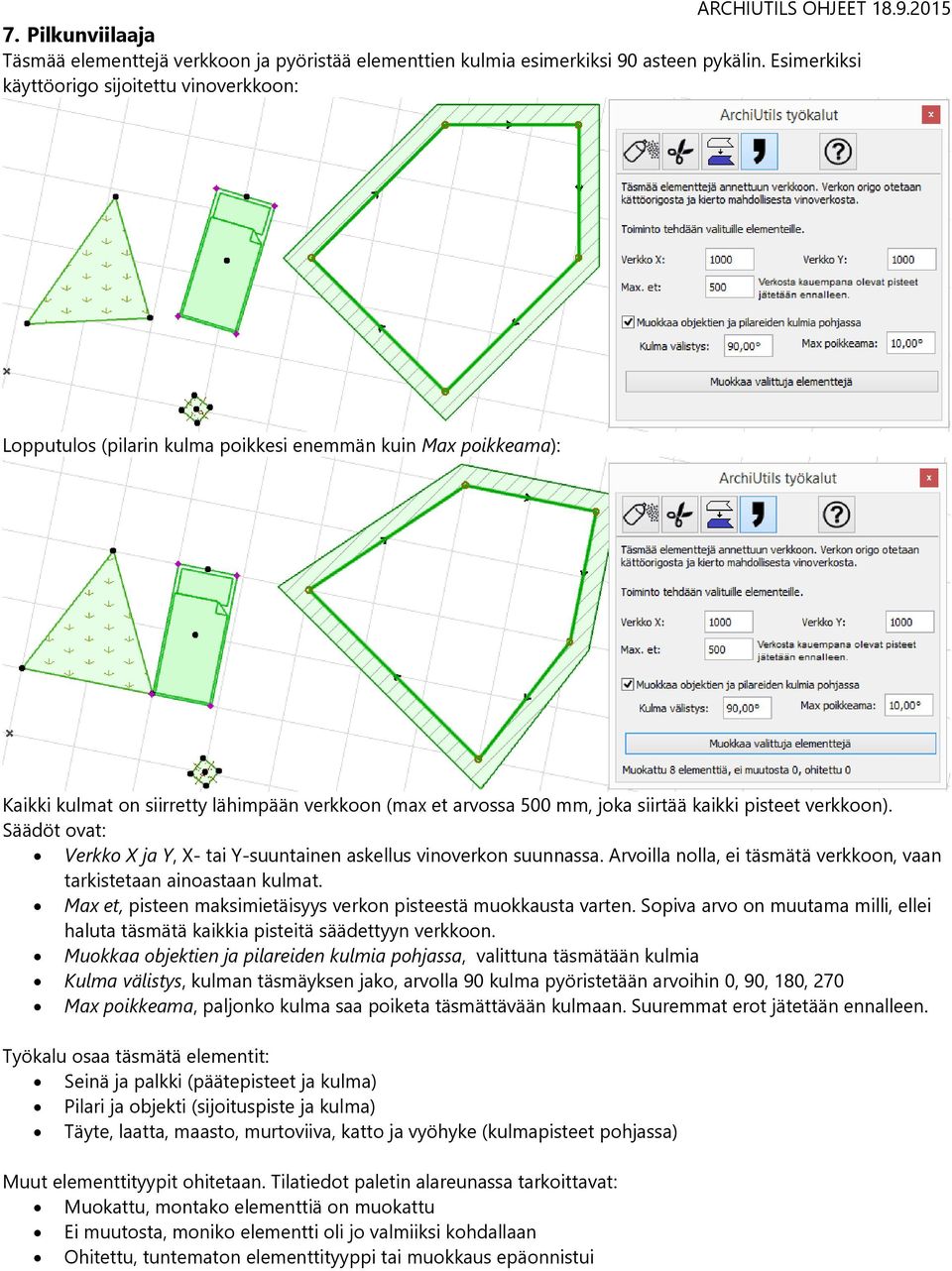

7 7. Pilkunviilaaja Täsmää elementtejä verkkoon ja pyöristää elementtien kulmia esimerkiksi 90 asteen pykälin. Esimerkiksi käyttöorigo sijoitettu vinoverkkoon: Lopputulos (pilarin kulma poikkesi enemmän kuin Max poikkeama): Kaikki kulmat on siirretty lähimpään verkkoon (max et arvossa 500 mm, joka siirtää kaikki pisteet verkkoon). Säädöt ovat: Verkko X ja Y, X- tai Y-suuntainen askellus vinoverkon suunnassa. Arvoilla nolla, ei täsmätä verkkoon, vaan tarkistetaan ainoastaan kulmat. Max et, pisteen maksimietäisyys verkon pisteestä muokkausta varten. Sopiva arvo on muutama milli, ellei haluta täsmätä kaikkia pisteitä säädettyyn verkkoon. Muokkaa objektien ja pilareiden kulmia pohjassa, valittuna täsmätään kulmia Kulma välistys, kulman täsmäyksen jako, arvolla 90 kulma pyöristetään arvoihin 0, 90, 180, 270 Max poikkeama, paljonko kulma saa poiketa täsmättävään kulmaan. Suuremmat erot jätetään ennalleen. Työkalu osaa täsmätä elementit: Seinä ja palkki (päätepisteet ja kulma) Pilari ja objekti (sijoituspiste ja kulma) Täyte, laatta, maasto, murtoviiva, katto ja vyöhyke (kulmapisteet pohjassa) Muut elementtityypit ohitetaan. Tilatiedot paletin alareunassa tarkoittavat: Muokattu, montako elementtiä on muokattu Ei muutosta, moniko elementti oli jo valmiiksi kohdallaan Ohitettu, tuntematon elementtityyppi tai muokkaus epäonnistui
