Muutoskoneen kirjasto asennetaan oletusarvoisesti ArchiCADin kirjastohakemiston alle (C:\Program Files\Graphisoft\ArchiCAD 13\Kirjasto 13).

Transkriptio

1 MUUTOSKONE KÄYTTÖOHJE Muutoskone on ArchiCADin laajennus, jonka avulla saadaan helposti poimittua muutosnuolien tiedot muutostaulukkoon planssille. Sen avulla saadaan kaikkialle tietomalliin sijoitettujen muutosnuolien tiedot; ArchiCADin omilla taulukoilla saadaan tiedot vain pohjista, joiden lisäksi Muutoskone hakee tiedot leikkauksista, julkisivuista, detaljeista, työkuvista ja plansseilta. Vanhoille käyttäjille uudet ominaisuudet löytyvät Versiolokista. Asennus Win Sulje ArchiCAD ja käynnistä asennusohjelma. Asennuksen jälkeen ArchiCADin Vaihtoehdotvalikossa on kohta Muutoskone. Asennukseen ei ole erillistä poisto-ohjelmaa, vaan laajennus poistetaan poistamalla Muutoskone-hakemisto ArchiCAD-laajennukset hakemistosta (oletusarvoin asennettaessa C:\Program Files\Graphisoft\ArchiCAD 13\ArchiCAD-laajennukset). Muutoskoneen kirjasto asennetaan oletusarvoisesti ArchiCADin kirjastohakemiston alle (C:\Program Files\Graphisoft\ArchiCAD 13\Kirjasto 13). Asennus Mac Sulje ArchiCAD ja pura Muutoskoneen pakattu kansio ArchiCAD-laajennukset kansioon. Oletusarvoisesti tämä hakemisto löytyy ArchiCADin asennushakemistosta. (MacintoshHD/Ohjelmat/Graphisoft/ArchiCAD X/ArchiCAD-laajennukset. Korvaa X ArchiCADversionumerolla.

2 Muutoskoneen kirjasto Muutoskone.lib sisältyy pakattuun kansioon ja se on suositeltavaa siirtää tai kopioida ArchiCAD-kirjastoihin. Demoversio Demoversiossa Muutoskone poimii muutostaulukoihin vain viisi viimeistä, erilaista muutosta kuhunkin muutostaulukkoon. Täydessä versiossa ei rajoituksia ole. Aktivointikoodin saa MADistä ArchiCADin suojausmoduulin sarjanumeron perusteella: ASETUKSET Hyvä ominaisuus on mahdollisuus rajoittaa hakuja tallennettujen näkymien sisältämiin muutosnuoliin, jolloin saadaan eriytettyä eri rakennusvaiheiden tai lohkojen muutokset, vaikka muutokset tehtäisiin samaan kerrokseen ja samalle tasolle. Muutoskone näyttää taulukossa muutoksen sijaintivyöhykkeen numeron. Jos päällekkäin on useita vyöhykkeitä, pinta-alaltaan pienin huomioidaan. HUOM! Kätketyillä tasoilla olevia vyöhykkeitä ei huomioida. Kuva 1: Eri vaiheiden muutoksia sijoitettuna pohjaan

3 Kuva 2: Muutoksen tiedot täytetään objektin aseuksissa, muutostunnus laitetaan objektin ID-kenttään. Kuva 3: Muutostaulukko-objekti sijoitetaan planssille ja sen lähde / lähteet valitaan Muutoskoneen valikosta.

4 Kuva 4: Lähteet voi valita koko projektin sisällöstä. Valittuna voi olla useita lähteitä samanaikaisesti, jolloin kaikkien muutokset ohjataan samaan taulukkoon. Sijainnin lisäksi tulee valita (kuva)tasot, jolta muutokset poimitaan.

5 Kuva 5: Jos muutostaulukon lähteeksi valitaan näkymä, haetaan muutosmerkkejä vain näkymän rajaamalta alueelta. Plansseilla näkymään tehtyä rajausta ei huomioida mikäli valittuna on kohta Poimi valitut tai Poimi kaikki, ohita valitut. Valinnalla Hae kaikki planssilla näkyvät merkinnät haetaan kaikki planssilla näkyvät merkinnät (wyswyg) ottaen huomioon myös planssin rajaus. Tasoasetuksia ei tutkita tässä tapauksessa. Kuva 6: Muutostaulukoiden sisältö voidaan päivittää yksitellen tai kaikki kerralla.

6 Kuva 7: Muutostaulukon vasemmasta alanurkasta on mahdollista raahata muutos-tunnus nimiön muutoskenttään, jolloin tietoa ei tarvitse täyttää käsin. Liikuteltavia muutostunnuksia on 2 kpl siltä varalta että piirustusnumero ja muutostunnus on merkitty myös nimiösivun yläreunaan. Muutosten järjestys Ohjelma osaa järjestää seuraavanlaiset muutostunnukset automaattisesti: A, B, C, Z, AA, AB, AC, AZ, BA, BB, BC BZ, ZZ A, B, C, Z, 1A, 1B, 1C, 1Z, 2A, 2B, 2C 2Z, 10A Molempiin muutostunnuksiin voi vielä liittää järjestysnumeron perään: A1, A2, A3, B1, B2, B3 A1, A2, A3, B1, B2, B3 1A1, 1A2, 1A3

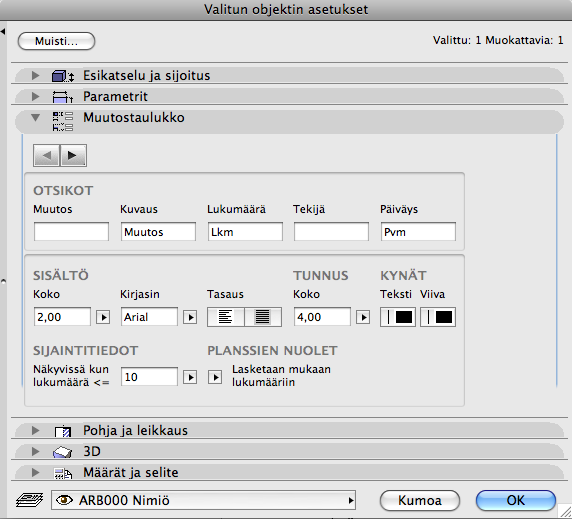

7 Muutostaulukon asetukset Kuva 8: Sijaintitietojen määrä saadaan sopivaksi asettamalla yläraja samojen muutosten lukumäärälle. Yleisluontoiset muutokset voi olla helpoin kirjata planssille sijoitettavaan (ei tulostusalueella sijaitsevaan) muutosmerkkiin. Tulostuvien muutosmerkkien määrä saadaan oikeaksi valikosta Planssien nuolet...lasketaan / Ei lasketa mukaan lukumääriin. Versioloki (ArchiCAD 16-19) Valinta Hae kaikki planssilla näkyvät merkinnät ei toiminyt jos planssin mittakaava oli eri kuin alkuperäinen mittakaava:

8 (ArchiCAD 16-19) Valinta Hae kaikki planssilla näkyvät merkinnät toimi vain, jos näkymä käytti tallennettua tasoyhdistelmää. Nyt toimii myös tasoyhdistelmällä Muu:

9 (ArchiCAD 19) ArchiUtils DWG-massatallennus, ohjeita paletin kysymysmerkistä: versiot Windows ja Mac Lisätty valinta Hae kaikki planssilla näkyvät merkinnät. Tämä on suositeltava tapa uusille merkintätaulukoille. Merkintätaulukkoon poimitaan planssilla näkyvät merkinnät (wysiwyg): Merkintöjen päivitys avaa kaikki tarvittavat lähdenäkymät. Isoissa malleissa ilman tätä ei kaikkia merkintöjä välttämättä löydetty taulukkoon.
