1 Q 17.1/27/74/19 R. Puranen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto HP 9820 A-ohjelmaseloste PETROFYSIKAALISTEN TIETOJEN LÄVISTYS (SYVÄKAIRAUS- NÄYTTEET, P-KOODI = 4..61

2 Q 17.1/27/74/19 R. Puranen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto HP 9820 A-ohjelmaseloste PETROFYSIKAALISTEN TIETOJEN L#VISTYS (SYV#KAIRAUSN#YTTEET, P-KOODI 4..6)

3 Ohjelman avulla voidaan lavistää lomakearkistoon talletettu petrofysikaa- linen tieto (P-koodi = 4...6) reikänauhoille. Ohjelma ajetaan valittöm3sti viitteen 1 ohjelman jälkeen. Ohjelma saa lähtöarvoja viitteen 1 ohjelmasta, joten kalkulaattorin muistia ei saa nollata ajo? en välillä. VALMISTAUTUMINEN AJOON Ohjelma syötetään kalkulaattorin muistiin magneettikorttien sivuilta 1, 2, 3 ja 4 tavanomaisella syöttörutiinilla. Teletypen asetukset pidetään samoina kuin viitteen 1 ohjelman yhteydessä. OHJELMAN AJO Nappaillaan END, EXECUTE ja RUN PROGRAM. Kalkulaattori kehottaa näytös- sään PUNCH ON-+. Kytketään lävistys päälle. ja painetaan RUN PROGRAM. Kalkulaattori esittää näytössaan perakkaisjarjestyksessa seuraavat kysy- mykset L (Ml =? FII = 7 KIVILAJIKOODI =? TIHEYS =? Kuhunkin kysymykseen vastataan nappailemälla nayttöön ko. suureen arvo ja painamalla RUN PROGRAM. Kalkulaattori kysyy ja opastaa näytössaan SI = 1 VAI CGS = 2? (5) Ohjeen mukaisesti nappäillaan vastaukseksi 1 tai 2 seka RUN PROGRAM. Vastauksesta riippuen kalkulaattori kysyy K 10 f 5 (SI) =? tai K 10 6 (CGS) =? Vastaus nappaillaan nayttöön kysymyksen ilmoittamissa yksiköissa ja painetaan RUN PROGRAM.

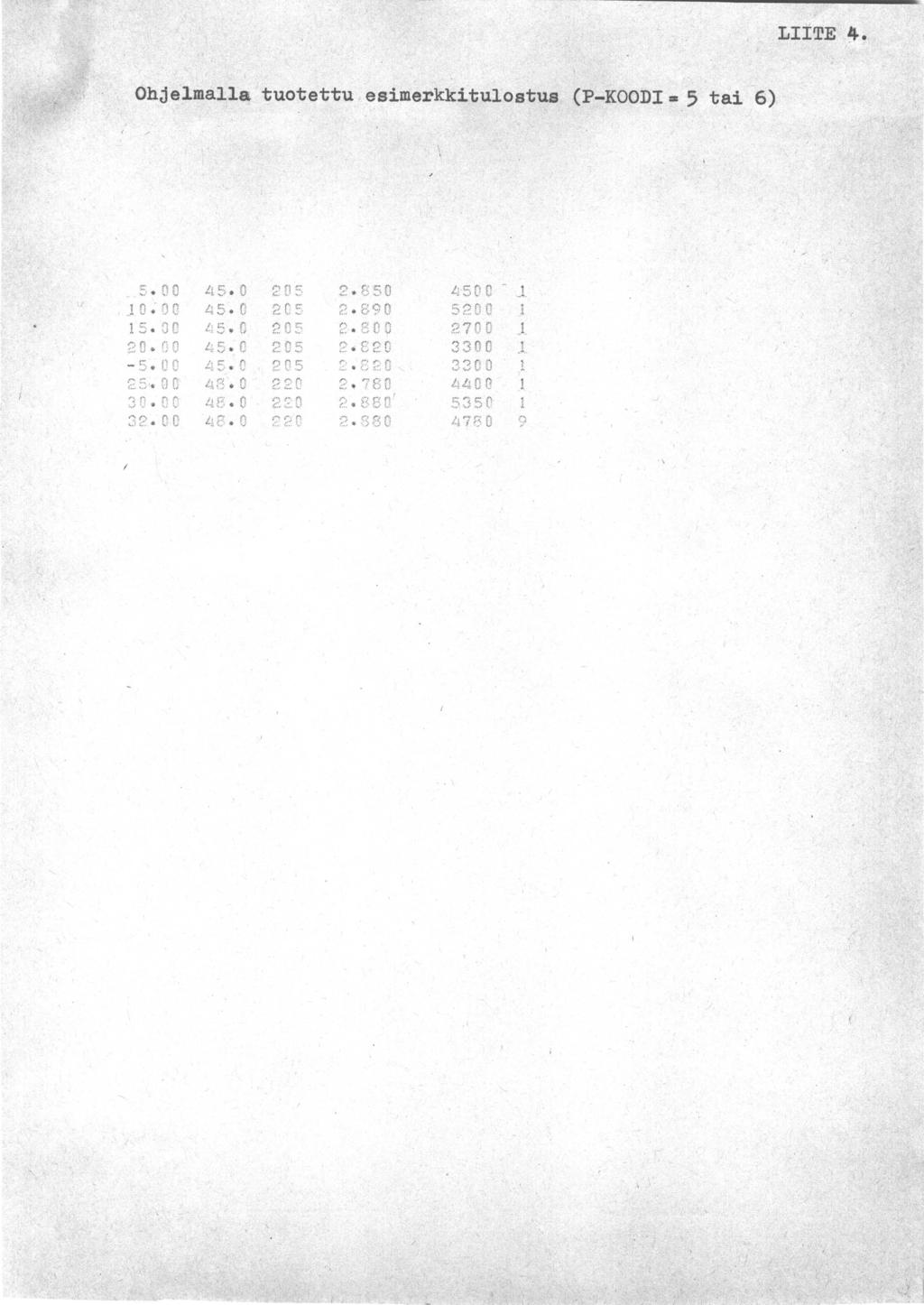

4 Jos P-koodi = 4, kysyy kalkulaattori vielä M (A/M) = 7 (8) tai M (EMU/CM ce 3) =? (9) vastaus näppailläan nayttöön kysymyksen mukaisissa yksiköissa ja painetaan RUN PROGRAM. Kun kaikki suureet on käsitelty, tulostaa teletype havaintotietueen lävistettynä reikänauhalle ja printattuna paperille (ks. liitteet 3 ja 4). Kalkulaattori kysyy ONKO OIKEIN?. Jos tietue on virheetön, painetaan vastaukseksi RUN PROGRAM. Teletype tulostaa tietueen loppuun tarkistussarakkeeseen C luvun 1 merkiksi tietueen hyvaksymisestä ja vaihtaa riviä. Ohjelma siirtyy takaisin kysymykseen (l), josta seuraavan näytteen käsittelyä jatketaan kuten edellä. Kysymyksen (1) vastauksessa ilmoitetaan näytteen reikää pitkin mitattu pituuskoordinaatti L cm:n tarkkuudella metreissä. Reiän kaade (2) näytteen kohdalla annetaan 0.1 asteen tarkkuudella. Kysymykseen (3) vastataan viit- teen 2 raportin mukaisilla koodeilla. Näytteiden tiheys (4) ilmoitetaan 3 yksiköissä g/cm. Kysymykseen (5) vastataan nappailemällä 1 ja RUN PROGRAM (= SI), kun käsitelläan uusia tulostuslomakkeita A. Lävistettäessä vanho- jen mittauslomakkeiden aineistoa näppäillaan vastaukseksi 2 ja RUN PROGRAM (= CGS). Kappa-arvojen yksiköt ilmenevät kysymyksistä (6) ja (7). Remanens- sin yksiköt nähdään kysymyksistä (8) ja (9). Jos jonkin kysymyksen vastaus säilyy samana peräkkäisillä näytteillä, riittää vastaukseksi pelkkä RUN PROGRAM. Jos vastausta ei tunneta, näppäillaän vastaukseksi -5 ja RUN PROGRAM (= ei tietoa). ERIKOISTILANTEET Ohjelma tarkistaa ajon alussa, että otsikkotietueen P-koodi on 4, 5 tai 6. Jos näin ei ole kehottaa kalkulaattorin printteri LAVISTA UUSI OTSIKKOTIETUE Samalla ohjelma pysähtyy odottamaan jatkotoimenpiteitä.

5 ! Ohjelman kysymyksien (2)...(9) yhteydessä on mahdollista palata edelliseen kysymykseen korjaamaan annettua vastausta, kun nappaillaän -1 ja RUN PROGRAM. Ohjelma sisältää pyöristysrutiinin, jonka avulla kappa-arvot ja remanenssit tulostuvat aine kolmen merkitsevän numeron tarkkuudella (ks. liitteet 3 ja 4) Ohjelmassa on joukko tarkistusrutiineja, joiden avulla syötetty tieto pyritään karsimaan mahdollisimman virheettömaksi. Tarkistettavat suureet ja virhekriteeriot on esitetty liitteessä 5. Mahdottoman suureen tavatessaan antaa ohjelma kalkulaattorin printterin valityksellä virheilmoituksen. Ilmoituksessa nähdään virheellinen suure ja sille syötetty arvo. Samalla kalkulaattori kysyy uutta arvoa em. suureille. Kysymyksen ONKO OIKEIN? ollessa näytössa, voidaan jo tulostunut tietue mitätöidä. Kun vastaukseksi nappailläan -1 ja RUN PROGRAM, lävistää teletype tietueen loppuun hylkaämismerkin (DELETE) ja tarkistussarakkeeseen, luvun 0 virheellisen tietueen merkiksi. Samalla kalkulaattori siirtyy takaisin ohjelman alkuun kysyen L (M) =?. Kun tietueeseen liittyvia kysymyksiä käydään uudelleen lävitse, riittää virheettömän suureen kohdalla vastaukseksi RUN PROGRAM. Oh j elma antaa mahdollisuuden keskeyt tää nauhan lävistys, vaikka syväkairausreiän kaikkia näytteitä ei vie13 olisi käsitelty. Keskeytys suoritetaan nappäilemallä näyttöön 8 ja RUN PROGRAM vastaukseksi kysymykseen ONKO OIKEIN?. Ohjelma tulostaa kalkulaattorin printterilla siihen mennessa käsiteltyjen näytteiden lukumäärän muodossa NAYTE MAARA lukumäärä Reikanauhalle lavistyy luku 8 tietueen loppuun ja joukko tyhjämerkkeja. Näyttöön ilmestyy samalla teksti LOPPU, mikä ilmoittaa ajon tällä erää päattyneen. Viimeinen lavistetty näyte on syytä merkit3 muistiin samoinkuin nauhan järjestysnumero reiän puitteissa, jotta jatkonauha osattaisiin numefioida oikein ja alkaa oikeasta näytteestä. Syväkairausreiän viimeisen naytteen käsittelyn jälkeen vastataan kysymykseen ONKO OIKEIN? näppailemallä näyttöon 9 ja RUN PROGRAM. Reikanauhalle ja

6 tarkistussarakkeeseen ilmestyy luku 9 viimeisen tietueen loppuun. Samalla ohjelma tulostaa kalkulaattorin printterillä näytteiden lukuma3ran (ks. liite 3) ja reikänauhalle joukon tyhjämerkkejä. NäyttÖÖn ilmestyy teksti LOPPU, mikä ilmoittaa ajon ohjelmalla päattyneen. Näytteiden lukumäärän tulostusliuska talletetaan valmiin nauhan kanssa reika- nauhalaatikkoon. Nauhalaatikot otsikoidaan ja taltioidaan reikänauha-arkistoon. Ohjelmaan liittyvät magneettikortit löytyvät ohjelmakansion korttikoteloista. Ohjelman listaus nahdaan liitteissä 1A ja 1B. Rekistereiden käyttö ohjelmassa selviää liitteestä 2. VIITTEET 1. Puranen, R., Petrofysikaalisen reikänauhan otsikointi (syvakairaus- näytteet). HP 9820 A-ohjelmaseloste Q 17.1/27/74/11, geofysiikan osasto, GTL, Otaniemi. 2. Puranen, M., Petrofysikaalisissa tiedostoissa käytettäviä kivila- jien nimiä ja lyhynteita. Raportti Q 04/74/1, geofysiikan osasto, GTL, Otaniemi
