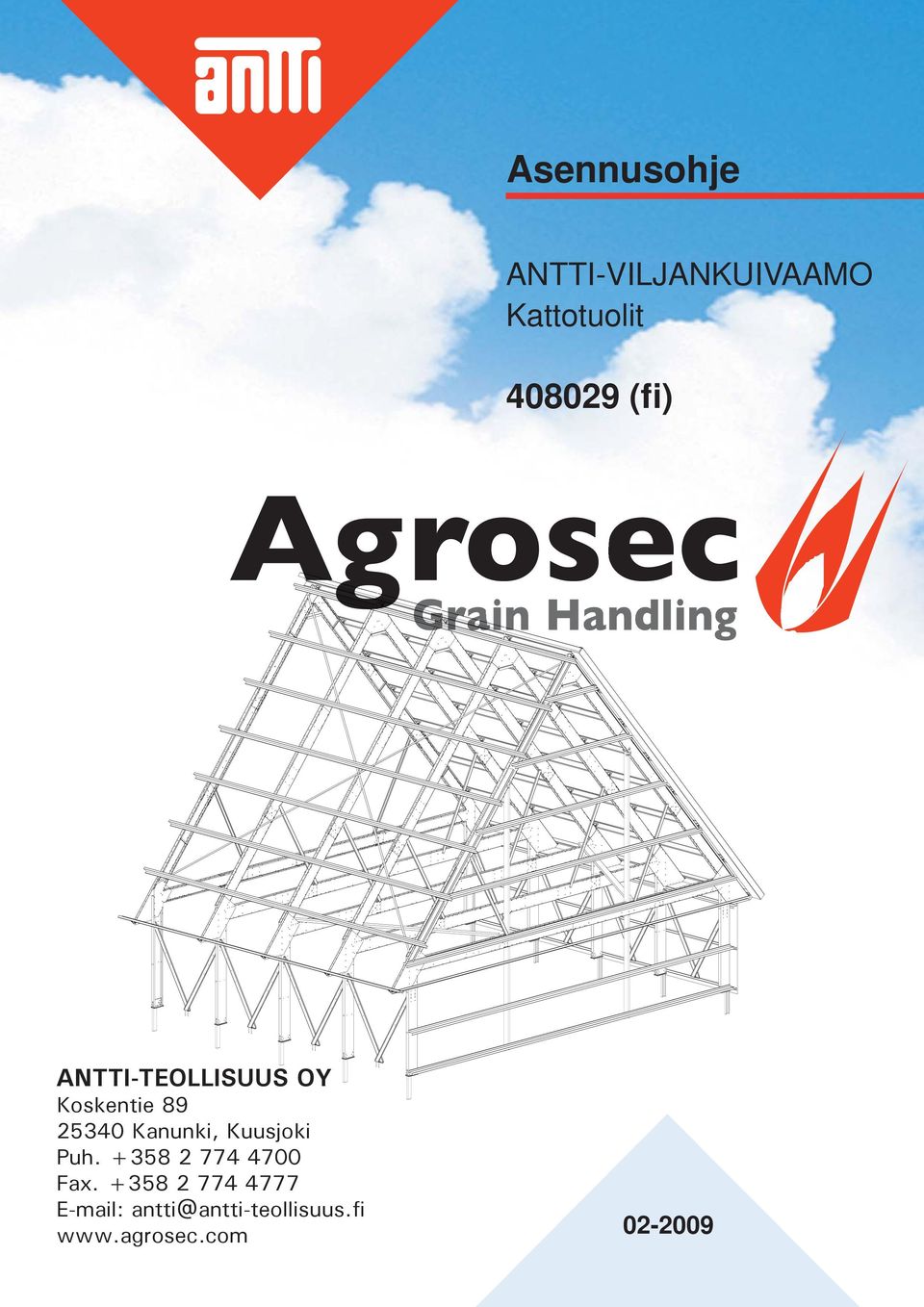

1 Asennusohje ANTTI-VILJANKUIVAAMO Kattotuolit (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Kuusjoki Puh Fax antti@antti-teollisuus.fi

2

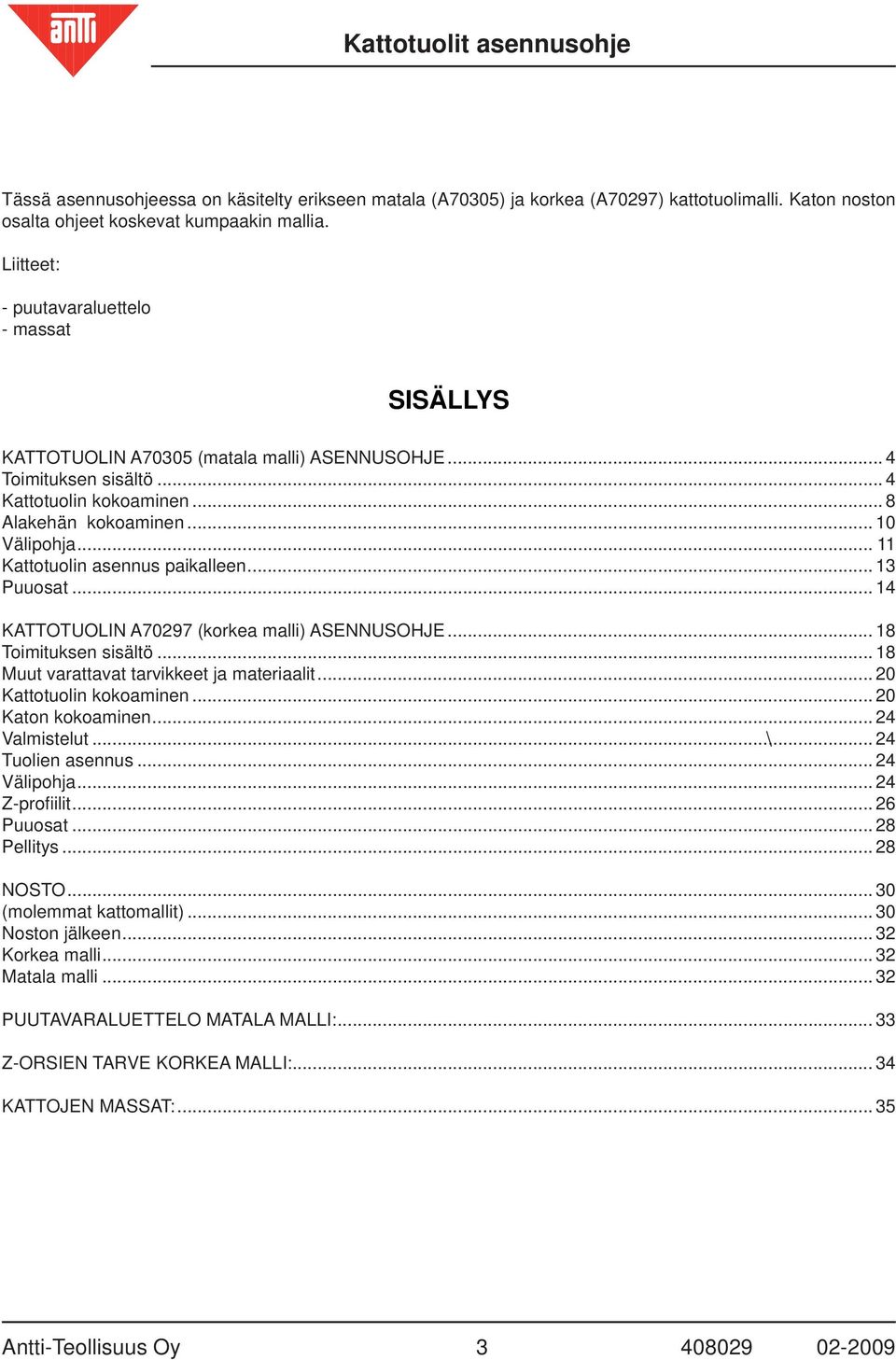

3 Tässä asennusohjeessa on käsitelty erikseen matala (A70305) ja korkea (A70297) kattotuolimalli. Katon noston osalta ohjeet koskevat kumpaakin mallia. Liitteet: - puutavaraluettelo - massat SISÄLLYS KATTOTUOLIN A70305 (matala malli) ASENNUSOHJE... 4 Toimituksen sisältö... 4 Kattotuolin kokoaminen... 8 Alakehän kokoaminen Välipohja Kattotuolin asennus paikalleen Puuosat KATTOTUOLIN A70297 (korkea malli) ASENNUSOHJE Toimituksen sisältö Muut varattavat tarvikkeet ja materiaalit Kattotuolin kokoaminen Katon kokoaminen Valmistelut Tuolien asennus Välipohja Z-profi ilit Puuosat Pellitys NOSTO (molemmat kattomallit) Noston jälkeen Korkea malli Matala malli PUUTAVARALUETTELO MATALA MALLI: Z-ORSIEN TARVE KORKEA MALLI: KATTOJEN MASSAT: Antti-Teollisuus Oy

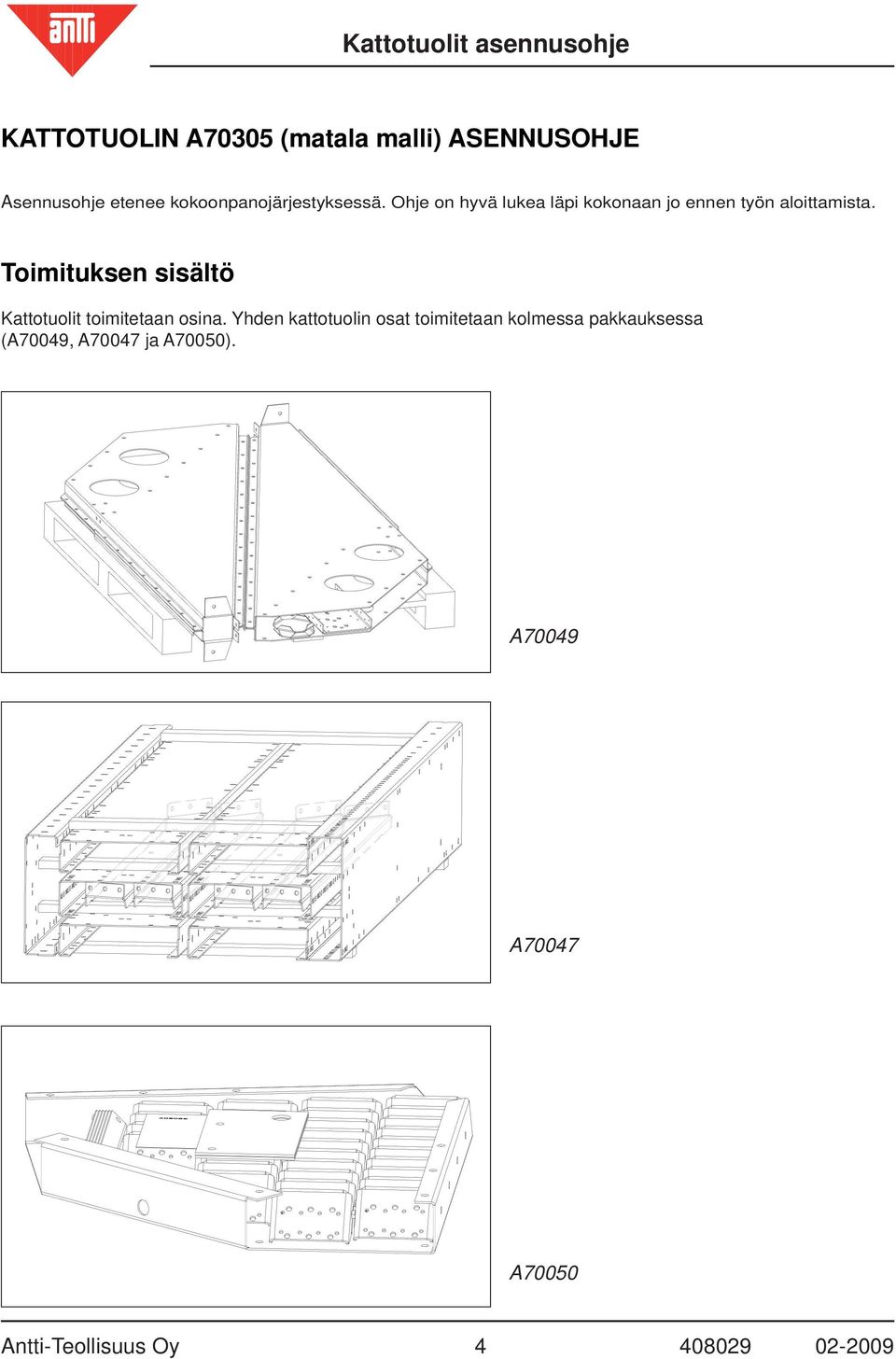

4 KATTOTUOLIN A70305 (matala malli) ASENNUSOHJE Asennusohje etenee kokoonpanojärjestyksessä. Ohje on hyvä lukea läpi kokonaan jo ennen työn aloittamista. Toimituksen sisältö Kattotuolit toimitetaan osina. Yhden kattotuolin osat toimitetaan kolmessa pakkauksessa (A70049, A70047 ja A70050). A70049 A70047 A70050 Antti-Teollisuus Oy

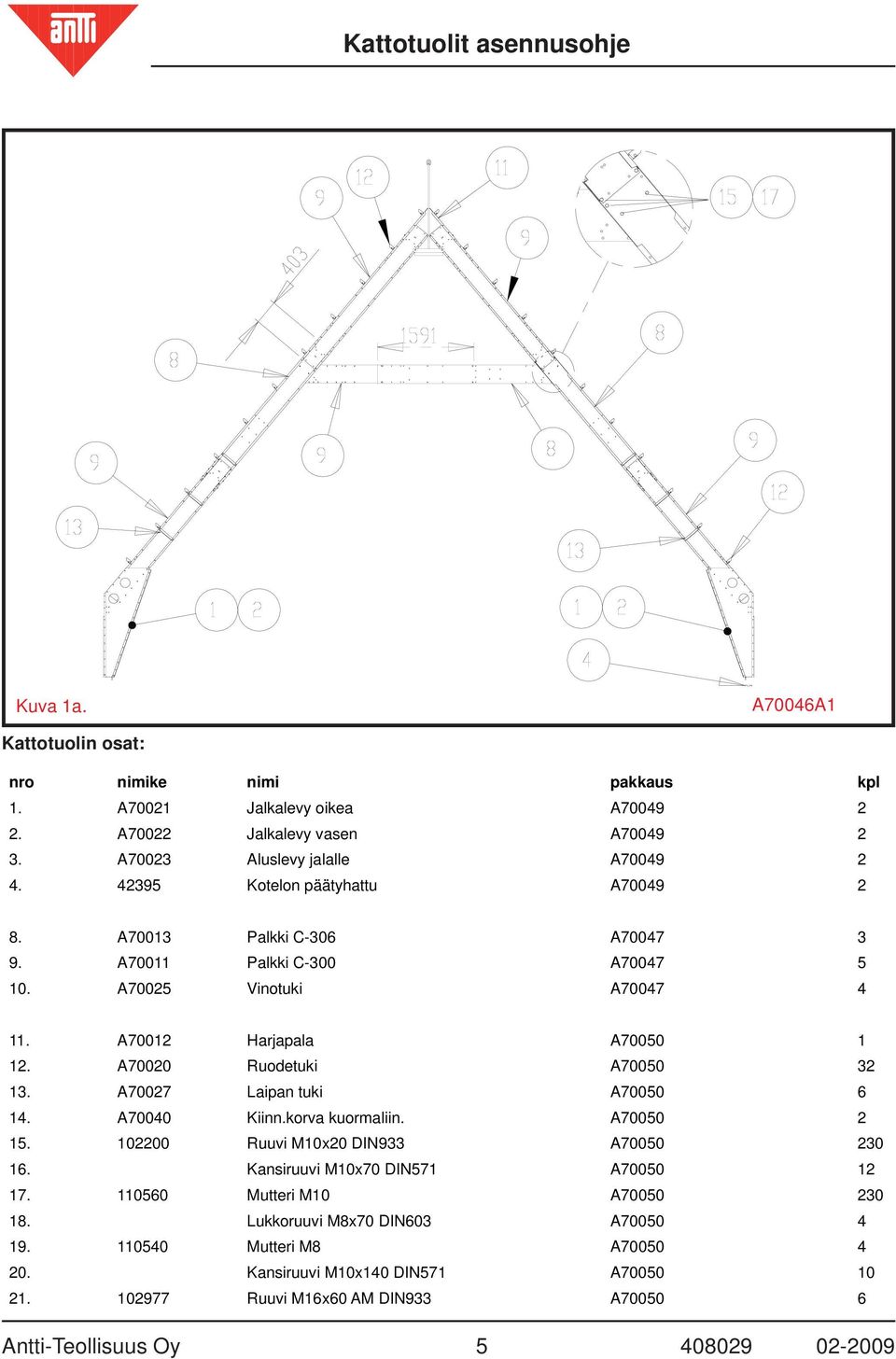

5 Kuva 1a. A70046A1 Kattotuolin osat: nro nimike nimi pakkaus kpl 1. A70021 Jalkalevy oikea A A70022 Jalkalevy vasen A A70023 Aluslevy jalalle A Kotelon päätyhattu A A70013 Palkki C-306 A A70011 Palkki C-300 A A70025 Vinotuki A A70012 Harjapala A A70020 Ruodetuki A A70027 Laipan tuki A A70040 Kiinn.korva kuormaliin. A Ruuvi M10x20 DIN933 A Kansiruuvi M10x70 DIN571 A Mutteri M10 A Lukkoruuvi M8x70 DIN603 A Mutteri M8 A Kansiruuvi M10x140 DIN571 A Ruuvi M16x60 AM DIN933 A Antti-Teollisuus Oy

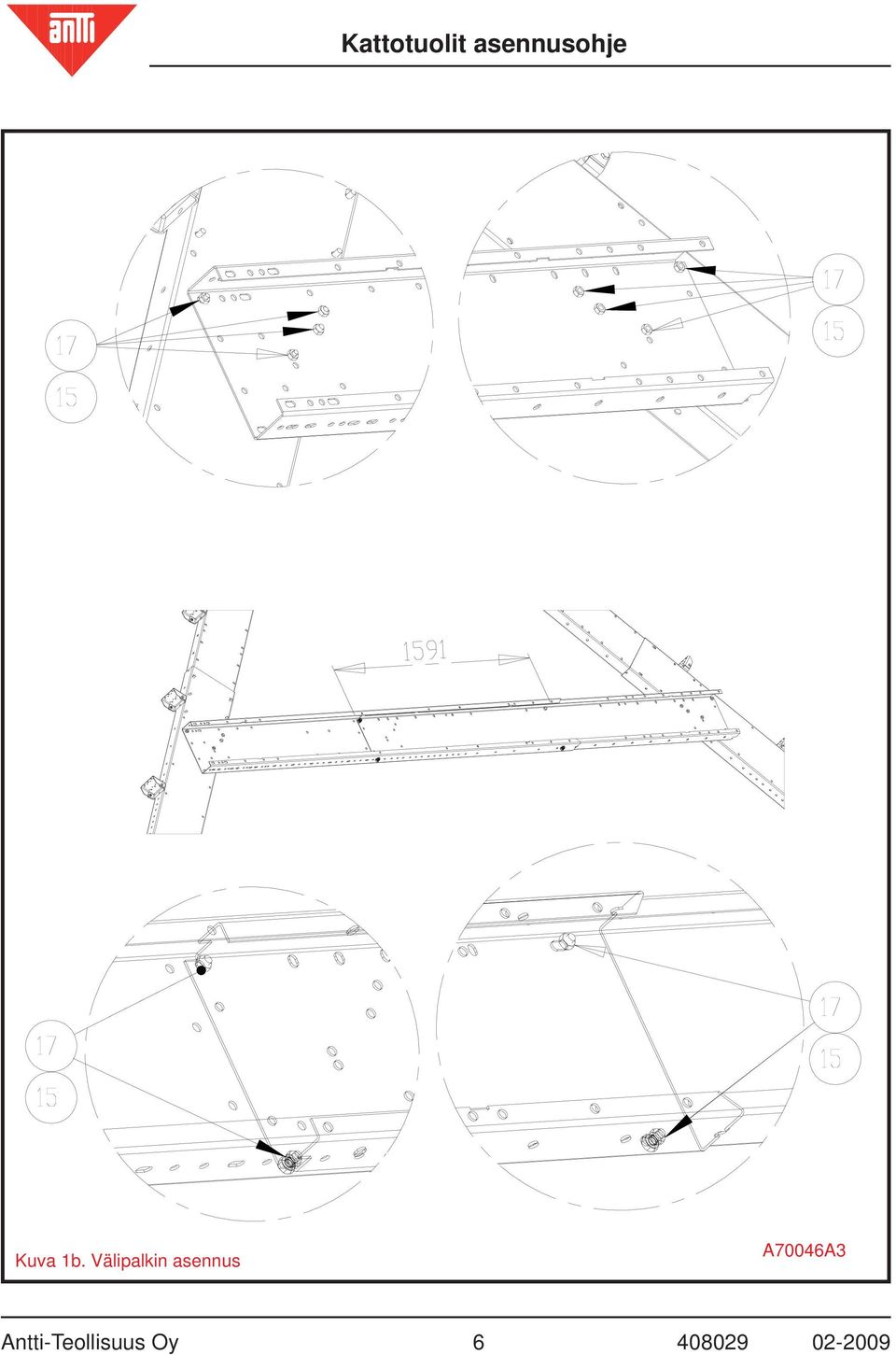

6 Kuva 1b. Välipalkin asennus A70046A3 Antti-Teollisuus Oy

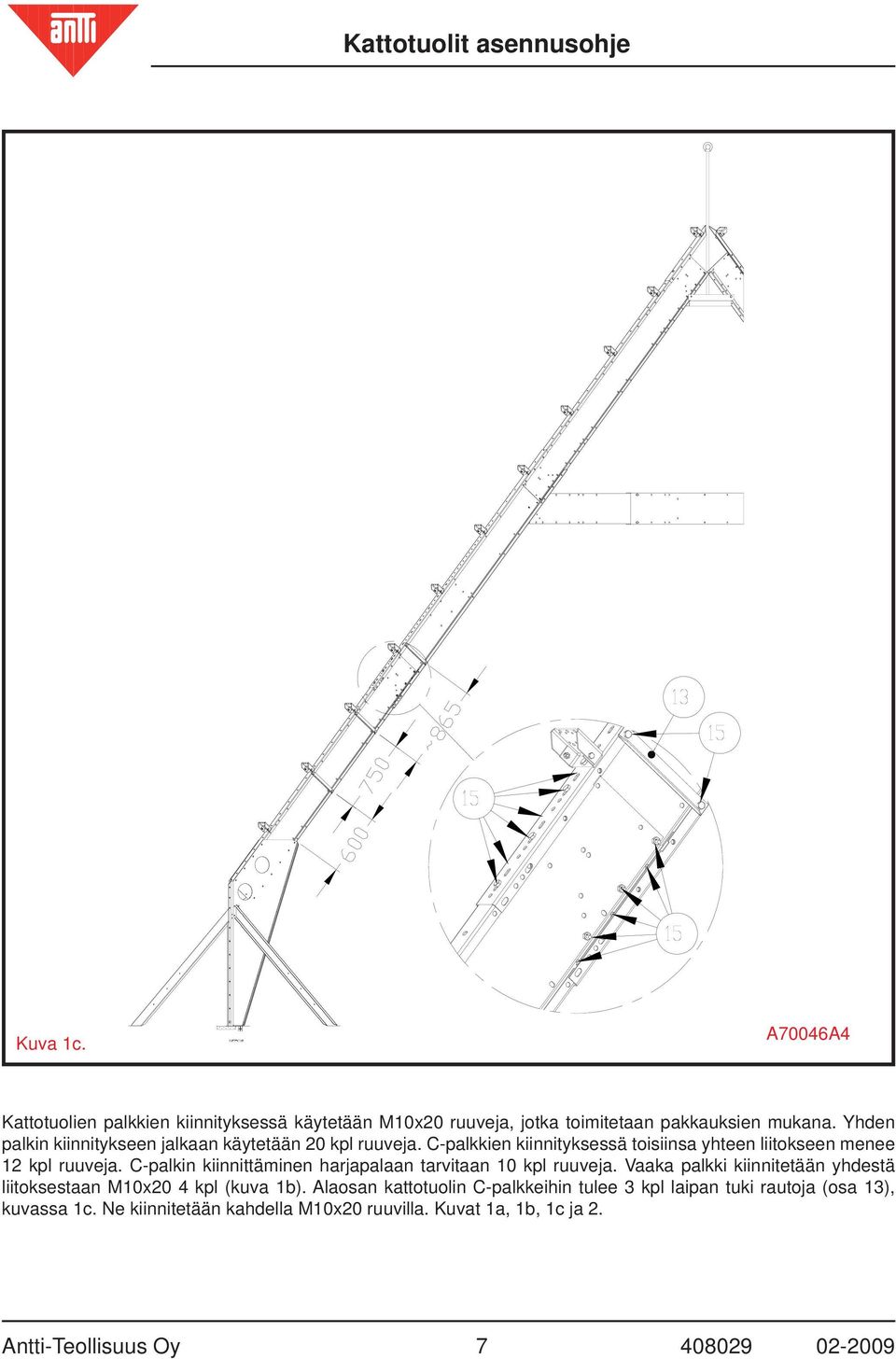

7 Kuva 1c. A70046A4 Kattotuolien palkkien kiinnityksessä käytetään M10x20 ruuveja, jotka toimitetaan pakkauksien mukana. Yhden palkin kiinnitykseen jalkaan käytetään 20 kpl ruuveja. C-palkkien kiinnityksessä toisiinsa yhteen liitokseen menee 12 kpl ruuveja. C-palkin kiinnittäminen harjapalaan tarvitaan 10 kpl ruuveja. Vaaka palkki kiinnitetään yhdestä liitoksestaan M10x20 4 kpl (kuva 1b). Alaosan kattotuolin C-palkkeihin tulee 3 kpl laipan tuki rautoja (osa 13), kuvassa 1c. Ne kiinnitetään kahdella M10x20 ruuvilla. Kuvat 1a, 1b, 1c ja 2. Antti-Teollisuus Oy

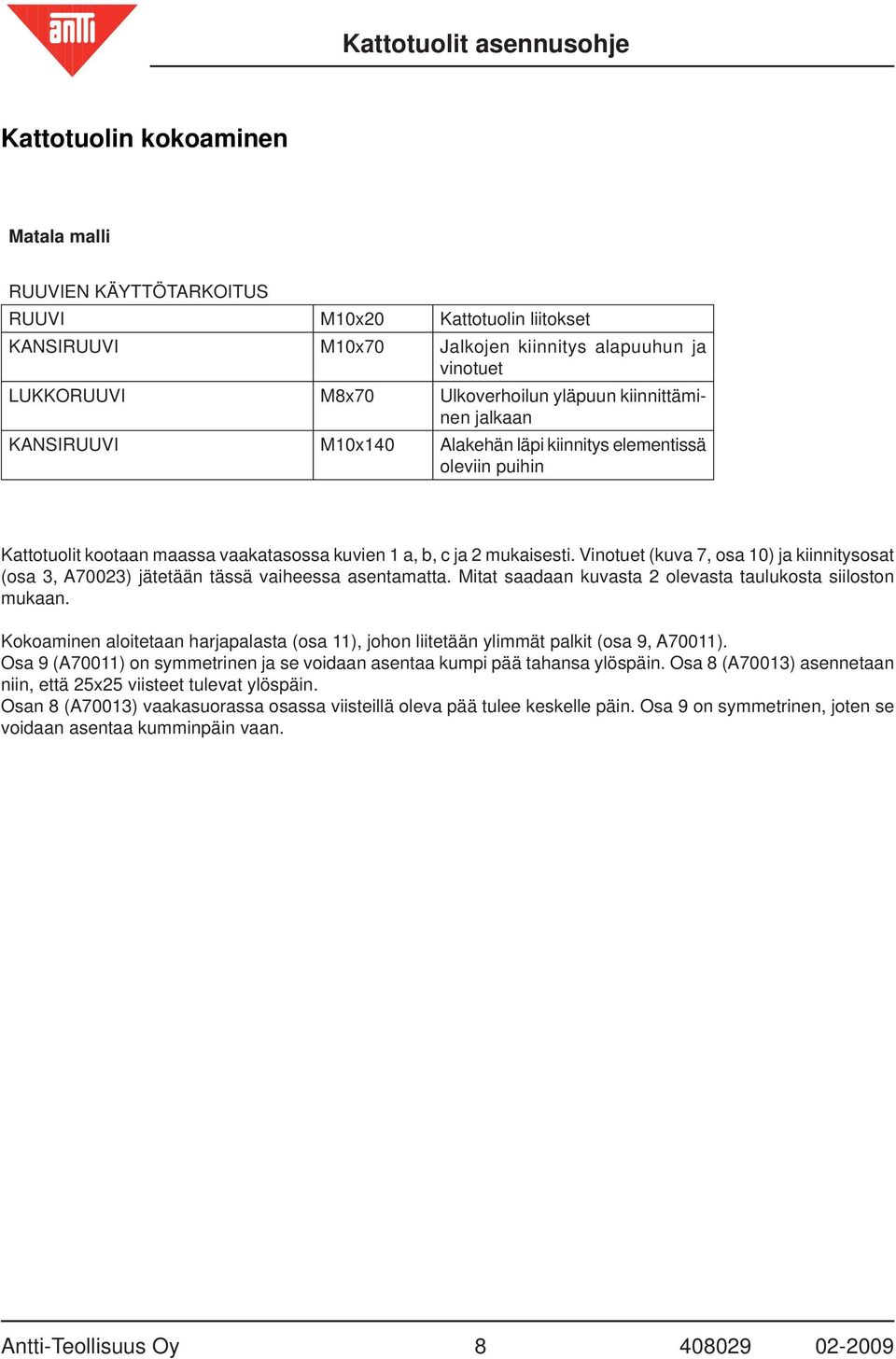

8 Kattotuolin kokoaminen Matala malli RUUVIEN KÄYTTÖTARKOITUS RUUVI M10x20 Kattotuolin liitokset KANSIRUUVI M10x70 Jalkojen kiinnitys alapuuhun ja vinotuet LUKKORUUVI M8x70 Ulkoverhoilun yläpuun kiinnittäminen jalkaan KANSIRUUVI M10x140 Alakehän läpi kiinnitys elementissä oleviin puihin Kattotuolit kootaan maassa vaakatasossa kuvien 1 a, b, c ja 2 mukaisesti. Vinotuet (kuva 7, osa 10) ja kiinnitysosat (osa 3, A70023) jätetään tässä vaiheessa asentamatta. Mitat saadaan kuvasta 2 olevasta taulukosta siiloston mukaan. Kokoaminen aloitetaan harjapalasta (osa 11), johon liitetään ylimmät palkit (osa 9, A70011). Osa 9 (A70011) on symmetrinen ja se voidaan asentaa kumpi pää tahansa ylöspäin. Osa 8 (A70013) asennetaan niin, että 25x25 viisteet tulevat ylöspäin. Osan 8 (A70013) vaakasuorassa osassa viisteillä oleva pää tulee keskelle päin. Osa 9 on symmetrinen, joten se voidaan asentaa kumminpäin vaan. Antti-Teollisuus Oy

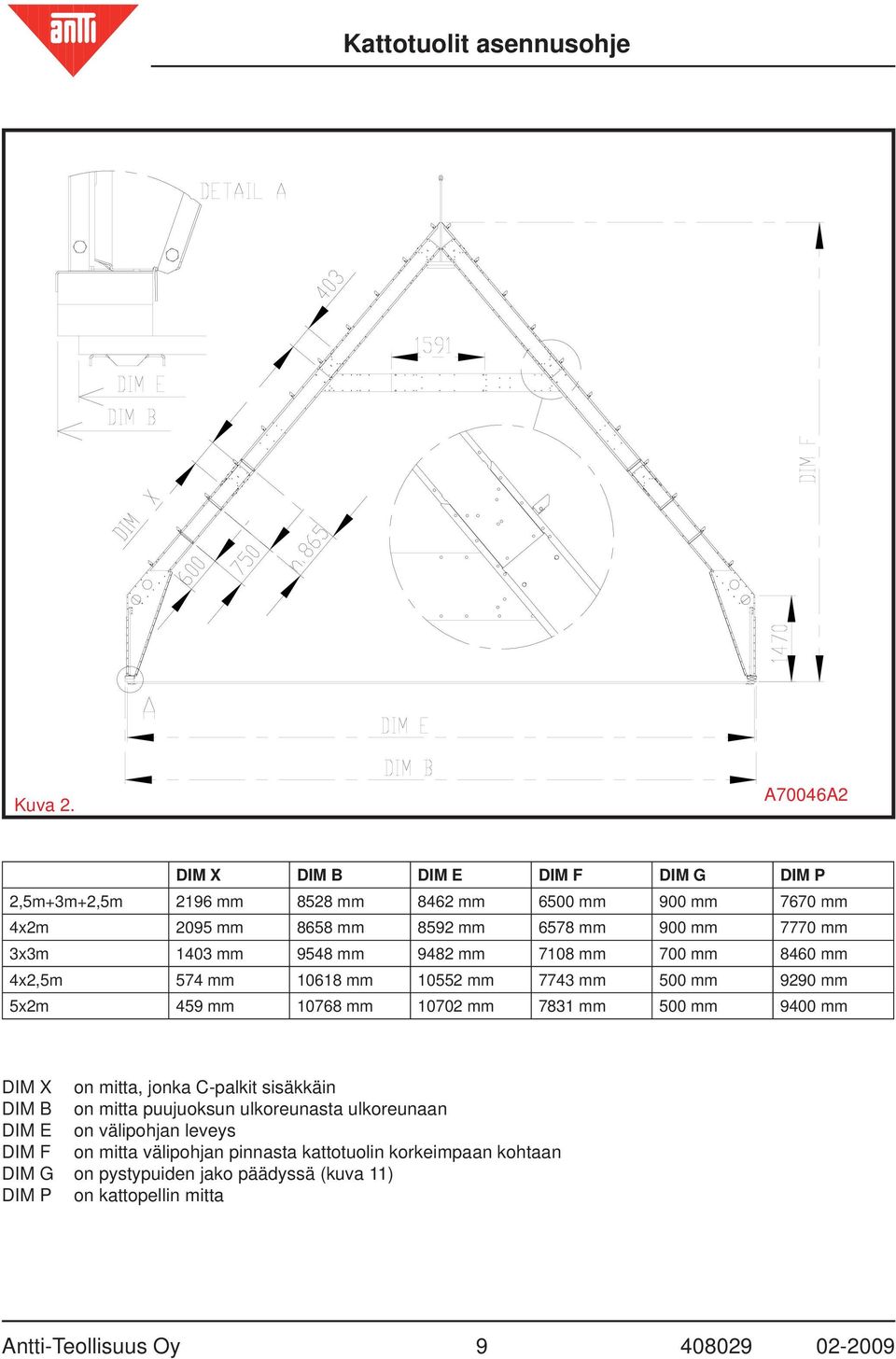

9 Kuva 2. A70046A2 DIM X DIM B DIM E DIM F DIM G DIM P 2,5m+3m+2,5m 2196 mm 8528 mm 8462 mm 6500 mm 900 mm 7670 mm 4x2m 2095 mm 8658 mm 8592 mm 6578 mm 900 mm 7770 mm 3x3m 1403 mm 9548 mm 9482 mm 7108 mm 700 mm 8460 mm 4x2,5m 574 mm mm mm 7743 mm 500 mm 9290 mm 5x2m 459 mm mm mm 7831 mm 500 mm 9400 mm DIM X on mitta, jonka C-palkit sisäkkäin DIM B on mitta puujuoksun ulkoreunasta ulkoreunaan DIM E on välipohjan leveys DIM F on mitta välipohjan pinnasta kattotuolin korkeimpaan kohtaan DIM G on pystypuiden jako päädyssä (kuva 11) DIM P on kattopellin mitta Antti-Teollisuus Oy

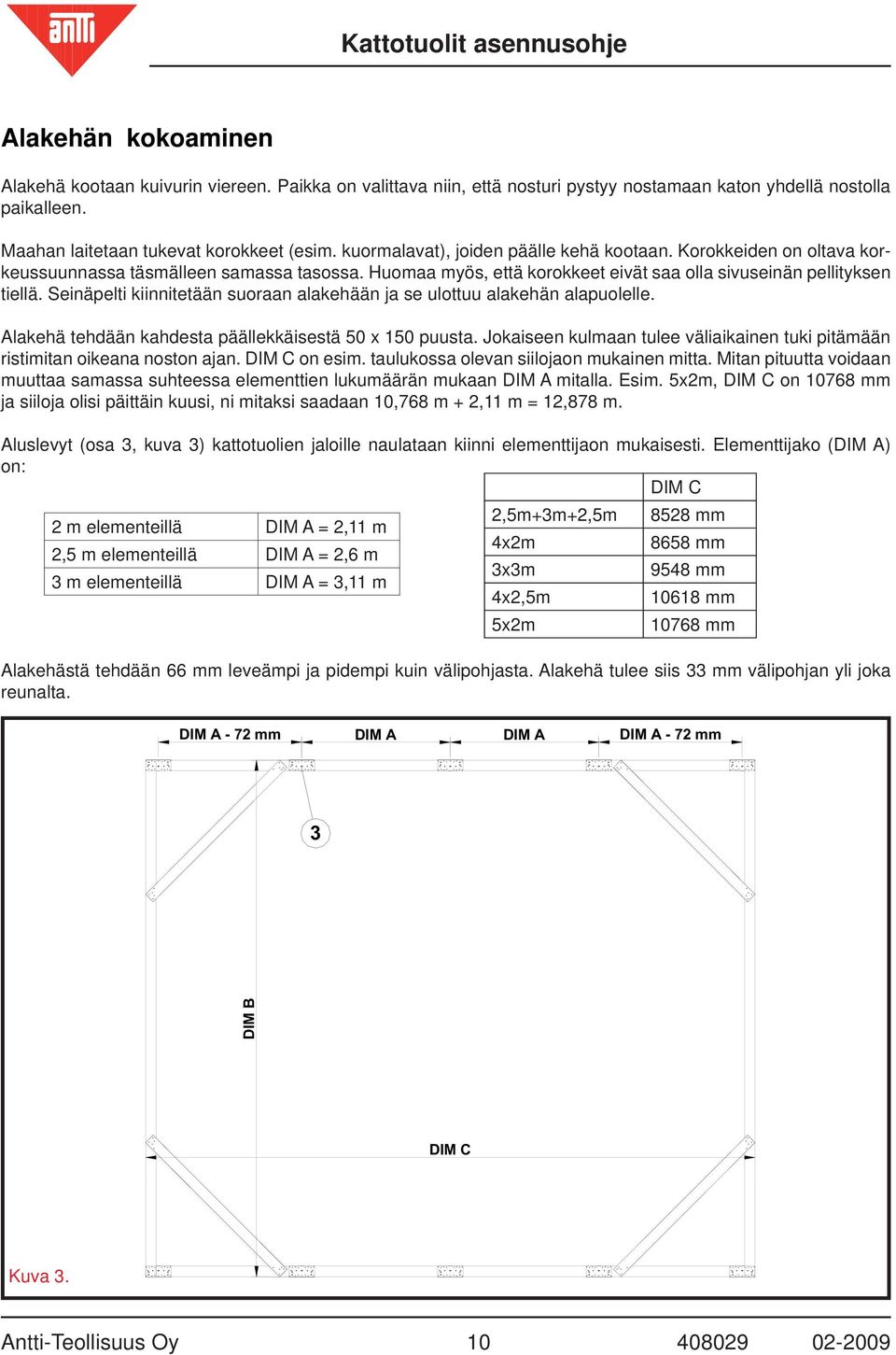

10 Alakehän kokoaminen Alakehä kootaan kuivurin viereen. Paikka on valittava niin, että nosturi pystyy nostamaan katon yhdellä nostolla paikalleen. Maahan laitetaan tukevat korokkeet (esim. kuormalavat), joiden päälle kehä kootaan. Korokkeiden on oltava korkeussuunnassa täsmälleen samassa tasossa. Huomaa myös, että korokkeet eivät saa olla sivuseinän pellityksen tiellä. Seinäpelti kiinnitetään suoraan alakehään ja se ulottuu alakehän alapuolelle. Alakehä tehdään kahdesta päällekkäisestä 50 x 150 puusta. Jokaiseen kulmaan tulee väliaikainen tuki pitämään ristimitan oikeana noston ajan. DIM C on esim. taulukossa olevan siilojaon mukainen mitta. Mitan pituutta voidaan muuttaa samassa suhteessa elementtien lukumäärän mukaan DIM A mitalla. Esim. 5x2m, DIM C on mm ja siiloja olisi päittäin kuusi, ni mitaksi saadaan 10,768 m + 2,11 m = 12,878 m. Aluslevyt (osa 3, kuva 3) kattotuolien jaloille naulataan kiinni elementtijaon mukaisesti. Elementtijako (DIM A) on: DIM C 2,5m+3m+2,5m 8528 mm 2 m elementeillä DIM A = 2,11 m 4x2m 8658 mm 2,5 m elementeillä DIM A = 2,6 m 3x3m 9548 mm 3 m elementeillä DIM A = 3,11 m 4x2,5m mm 5x2m mm Alakehästä tehdään 66 mm leveämpi ja pidempi kuin välipohjasta. Alakehä tulee siis 33 mm välipohjan yli joka reunalta. DIM A - 72 mm DIM A DIM A DIM A - 72 mm 3 DIM B DIM C Kuva 3. Antti-Teollisuus Oy

11 Välipohja Elementtien yläreunoihin sekä välipohjan levyjen saumakohtiin kiinnitetään 50 x 100 puut kuvan 5 mukaisesti. Välipohja tehdään siilojen päälle ennen katon paikalleen nostoa. Materiaali on vähintään 18 mm paksuinen, leveydeltään 1200 mm havuvaneri. Kotelon päätyhatut (kuva 4) tulevat välipohjan alle kattotuolien kiinnityskohtiin. Välipohjan reuna tulee elementtien laippojen tasalle kuvan 4 mukaisesti. Mitat voi ottaa myös elementtien keskilinjalta, josta on välipohjan reunaan 76 mm. Välipohja Matalan mallin alakehä Kuva 4: Välipohjan reuna, kotelon päätyhattu Antti-Teollisuus Oy

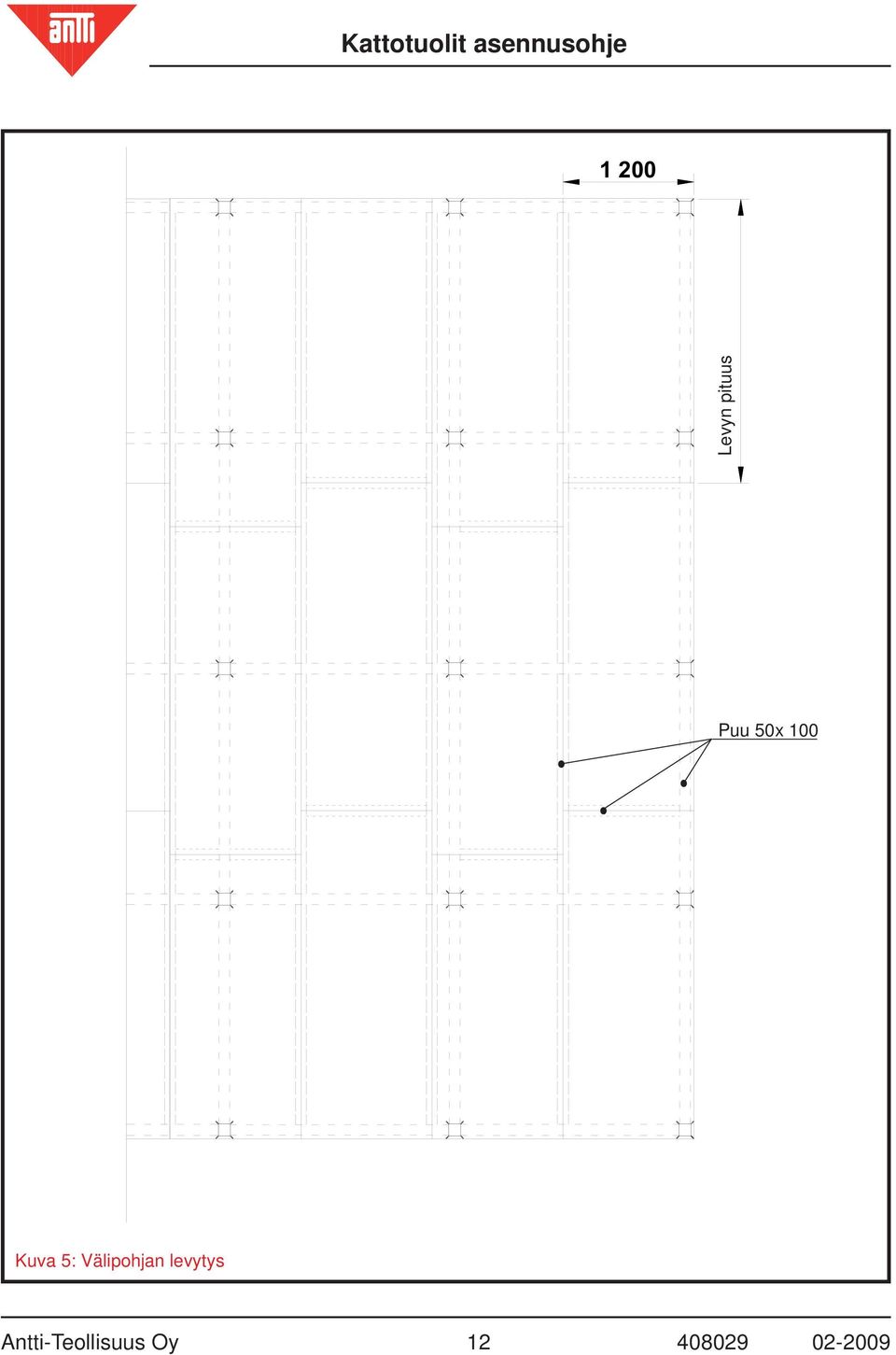

12 1 200 Levyn pituus Puu 50x 100 Kuva 5: Välipohjan levytys Antti-Teollisuus Oy

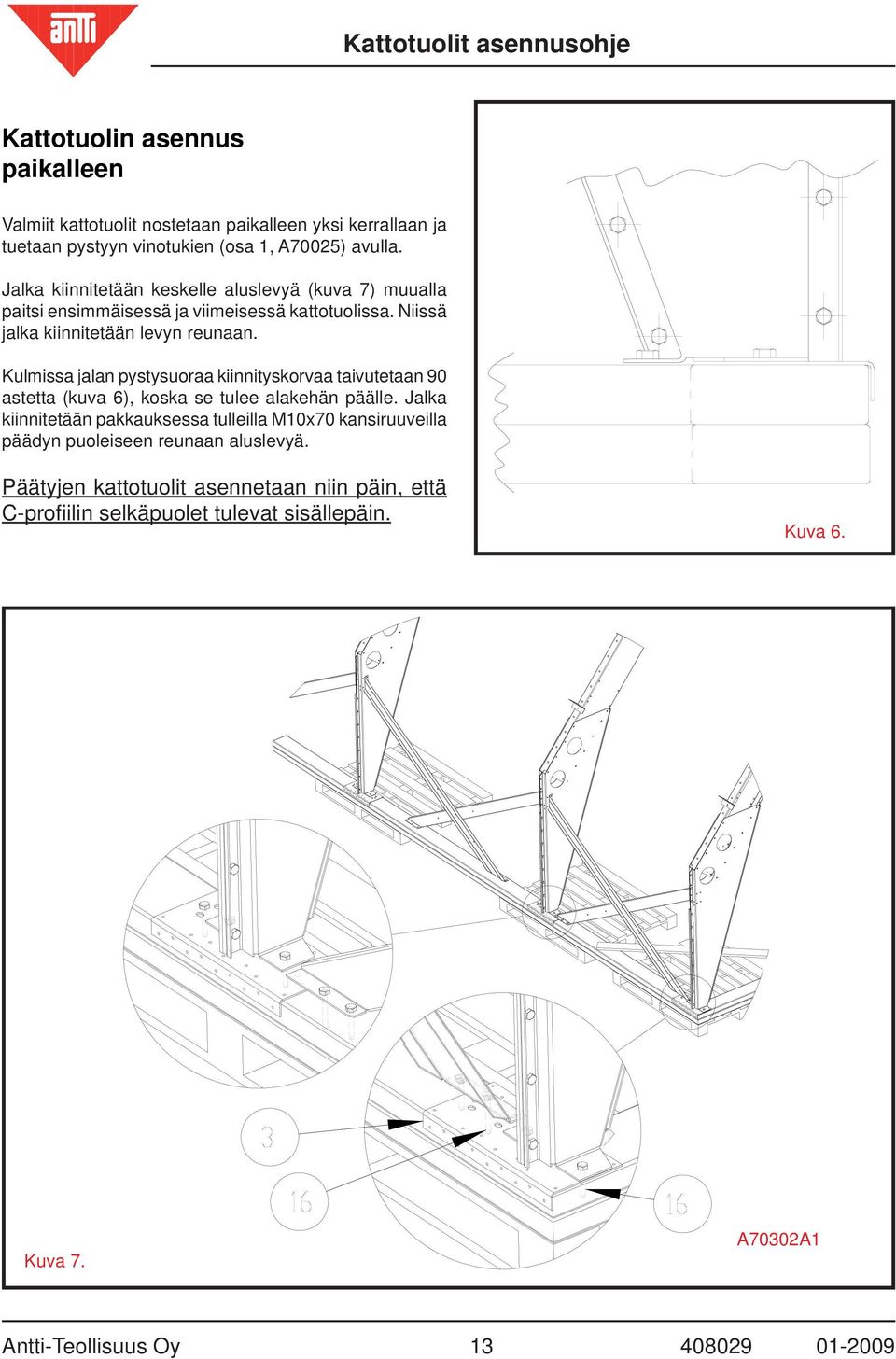

13 Kattotuolin asennus paikalleen Valmiit kattotuolit nostetaan paikalleen yksi kerrallaan ja tuetaan pystyyn vinotukien (osa 1, A70025) avulla. Jalka kiinnitetään keskelle aluslevyä (kuva 7) muualla paitsi ensimmäisessä ja viimeisessä kattotuolissa. Niissä jalka kiinnitetään levyn reunaan. Kulmissa jalan pystysuoraa kiinnityskorvaa taivutetaan 90 astetta (kuva 6), koska se tulee alakehän päälle. Jalka kiinnitetään pakkauksessa tulleilla M10x70 kansiruuveilla päädyn puoleiseen reunaan aluslevyä. Päätyjen kattotuolit asennetaan niin päin, että C-profi ilin selkäpuolet tulevat sisällepäin. Kuva 6. Kuva 7. A70302A1 Antti-Teollisuus Oy

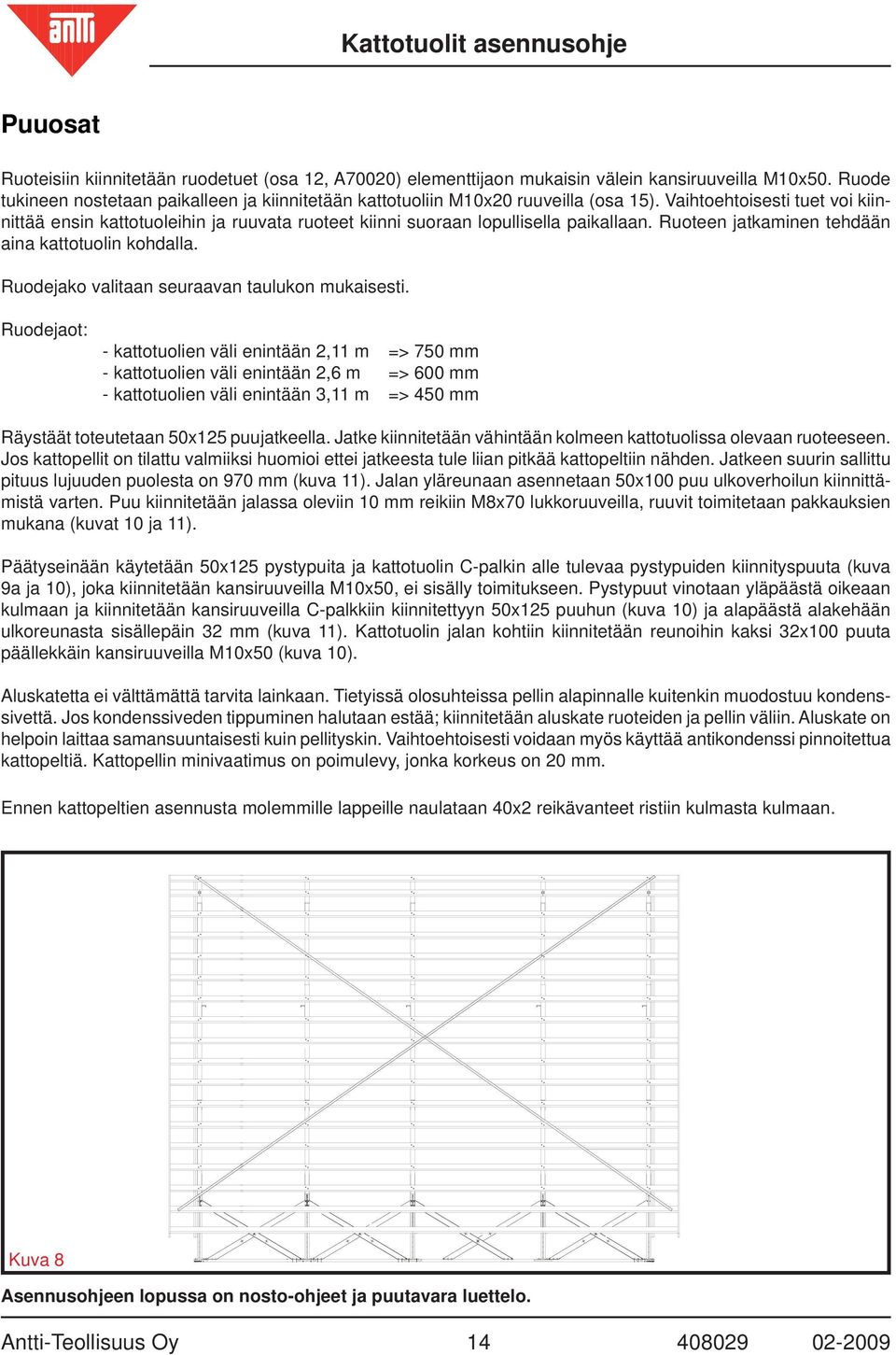

14 Puuosat Ruoteisiin kiinnitetään ruodetuet (osa 12, A70020) elementtijaon mukaisin välein kansiruuveilla M10x50. Ruode tukineen nostetaan paikalleen ja kiinnitetään kattotuoliin M10x20 ruuveilla (osa 15). Vaihtoehtoisesti tuet voi kiinnittää ensin kattotuoleihin ja ruuvata ruoteet kiinni suoraan lopullisella paikallaan. Ruoteen jatkaminen tehdään aina kattotuolin kohdalla. Ruodejako valitaan seuraavan taulukon mukaisesti. Ruodejaot: - kattotuolien väli enintään 2,11 m => 750 mm - kattotuolien väli enintään 2,6 m => 600 mm - kattotuolien väli enintään 3,11 m => 450 mm Räystäät toteutetaan 50x125 puujatkeella. Jatke kiinnitetään vähintään kolmeen kattotuolissa olevaan ruoteeseen. Jos kattopellit on tilattu valmiiksi huomioi ettei jatkeesta tule liian pitkää kattopeltiin nähden. Jatkeen suurin sallittu pituus lujuuden puolesta on 970 mm (kuva 11). Jalan yläreunaan asennetaan 50x100 puu ulkoverhoilun kiinnittämistä varten. Puu kiinnitetään jalassa oleviin 10 mm reikiin M8x70 lukkoruuveilla, ruuvit toimitetaan pakkauksien mukana (kuvat 10 ja 11). Päätyseinään käytetään 50x125 pystypuita ja kattotuolin C-palkin alle tulevaa pystypuiden kiinnityspuuta (kuva 9a ja 10), joka kiinnitetään kansiruuveilla M10x50, ei sisälly toimitukseen. Pystypuut vinotaan yläpäästä oikeaan kulmaan ja kiinnitetään kansiruuveilla C-palkkiin kiinnitettyyn 50x125 puuhun (kuva 10) ja alapäästä alakehään ulkoreunasta sisällepäin 32 mm (kuva 11). Kattotuolin jalan kohtiin kiinnitetään reunoihin kaksi 32x100 puuta päällekkäin kansiruuveilla M10x50 (kuva 10). Aluskatetta ei välttämättä tarvita lainkaan. Tietyissä olosuhteissa pellin alapinnalle kuitenkin muodostuu kondenssivettä. Jos kondenssiveden tippuminen halutaan estää; kiinnitetään aluskate ruoteiden ja pellin väliin. Aluskate on helpoin laittaa samansuuntaisesti kuin pellityskin. Vaihtoehtoisesti voidaan myös käyttää antikondenssi pinnoitettua kattopeltiä. Kattopellin minivaatimus on poimulevy, jonka korkeus on 20 mm. Ennen kattopeltien asennusta molemmille lappeille naulataan 40x2 reikävanteet ristiin kulmasta kulmaan. Kuva 8 Asennusohjeen lopussa on nosto-ohjeet ja puutavara luettelo. Antti-Teollisuus Oy

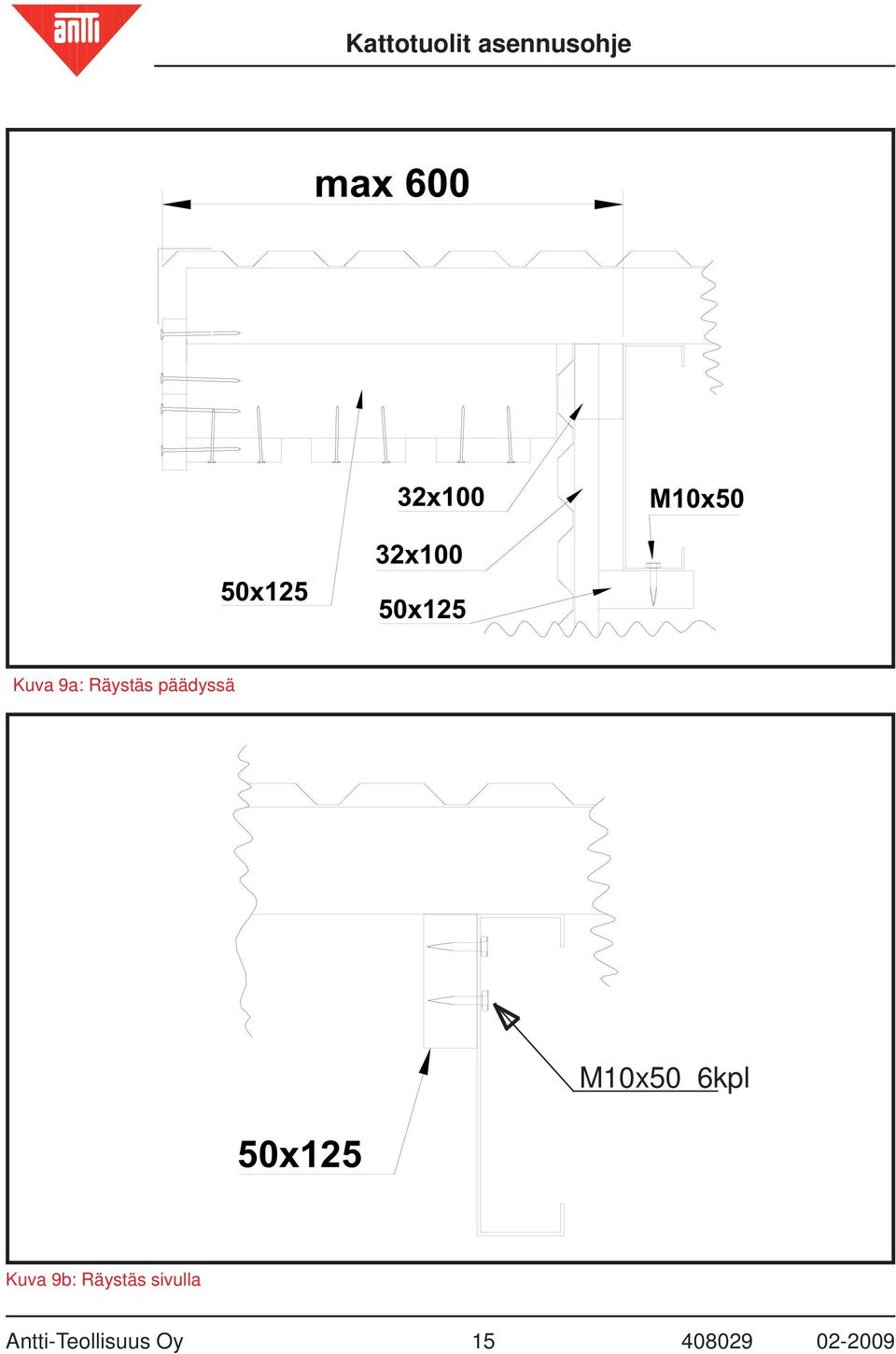

15 max x100 M10x50 50x125 32x100 50x125 Kuva 9a: Räystäs päädyssä M10x50 6kpl 50x125 Kuva 9b: Räystäs sivulla Antti-Teollisuus Oy

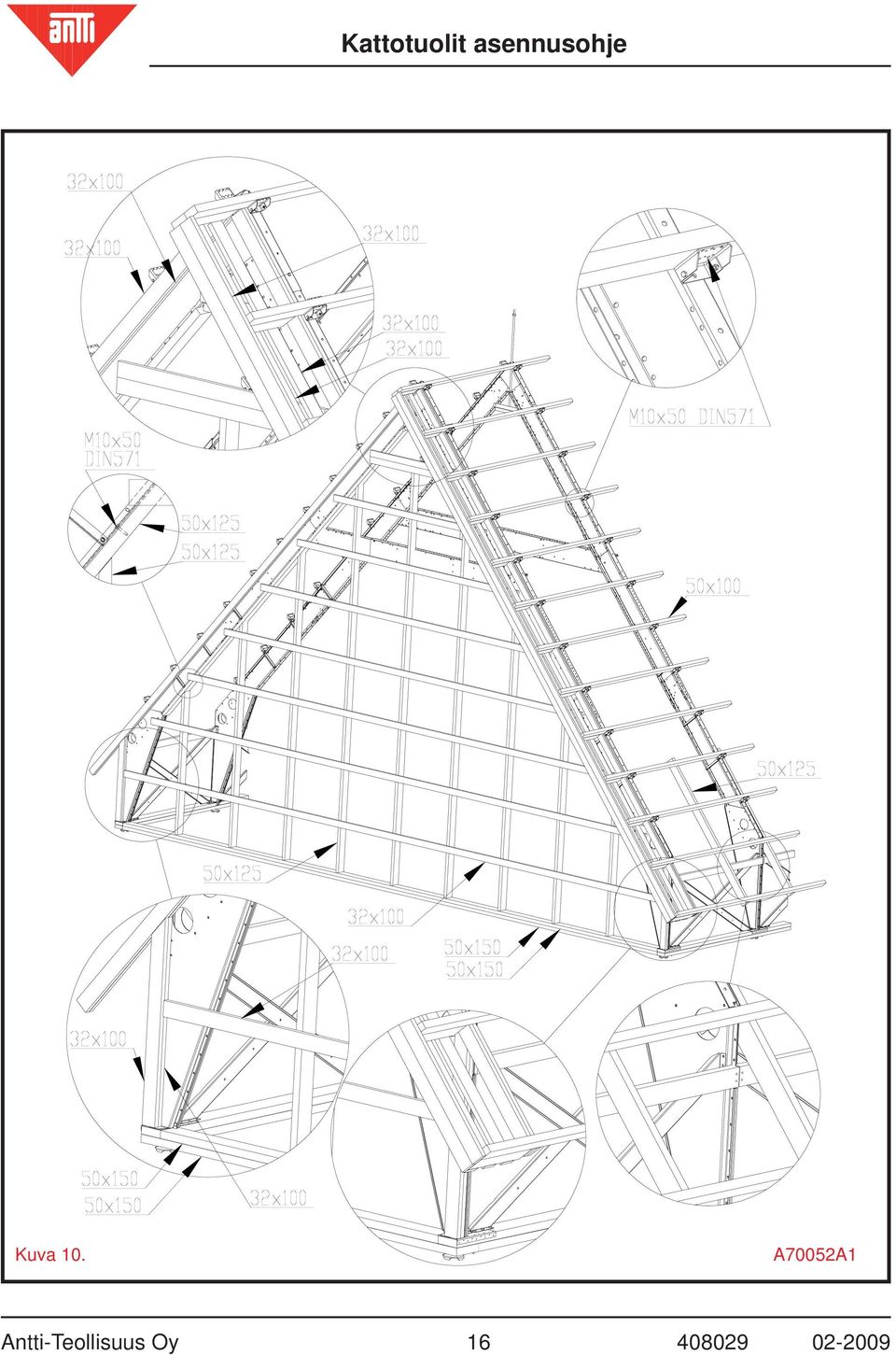

16 Kuva 10. A70052A1 Antti-Teollisuus Oy

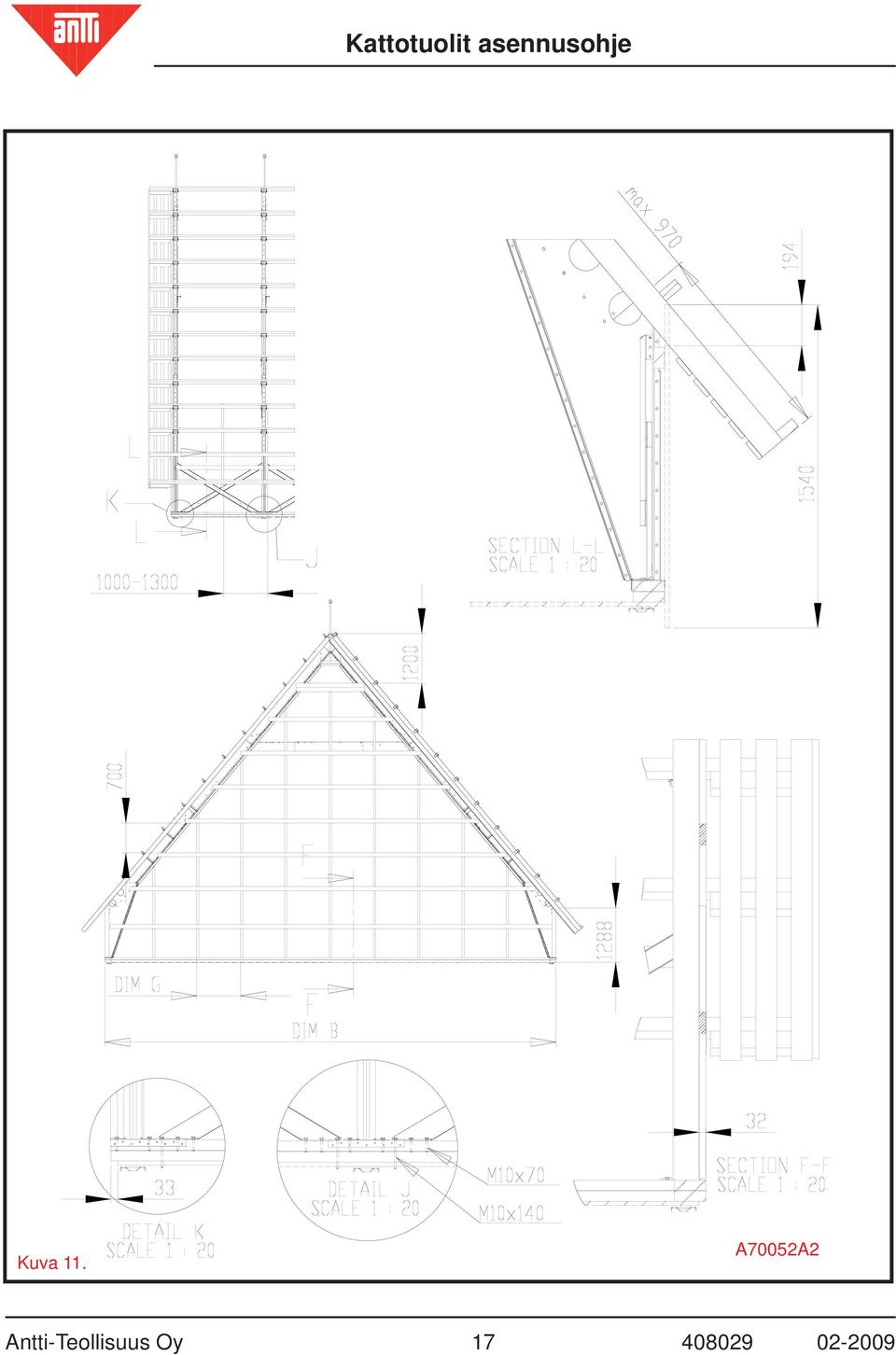

17 Kuva 11. A70052A2 Antti-Teollisuus Oy

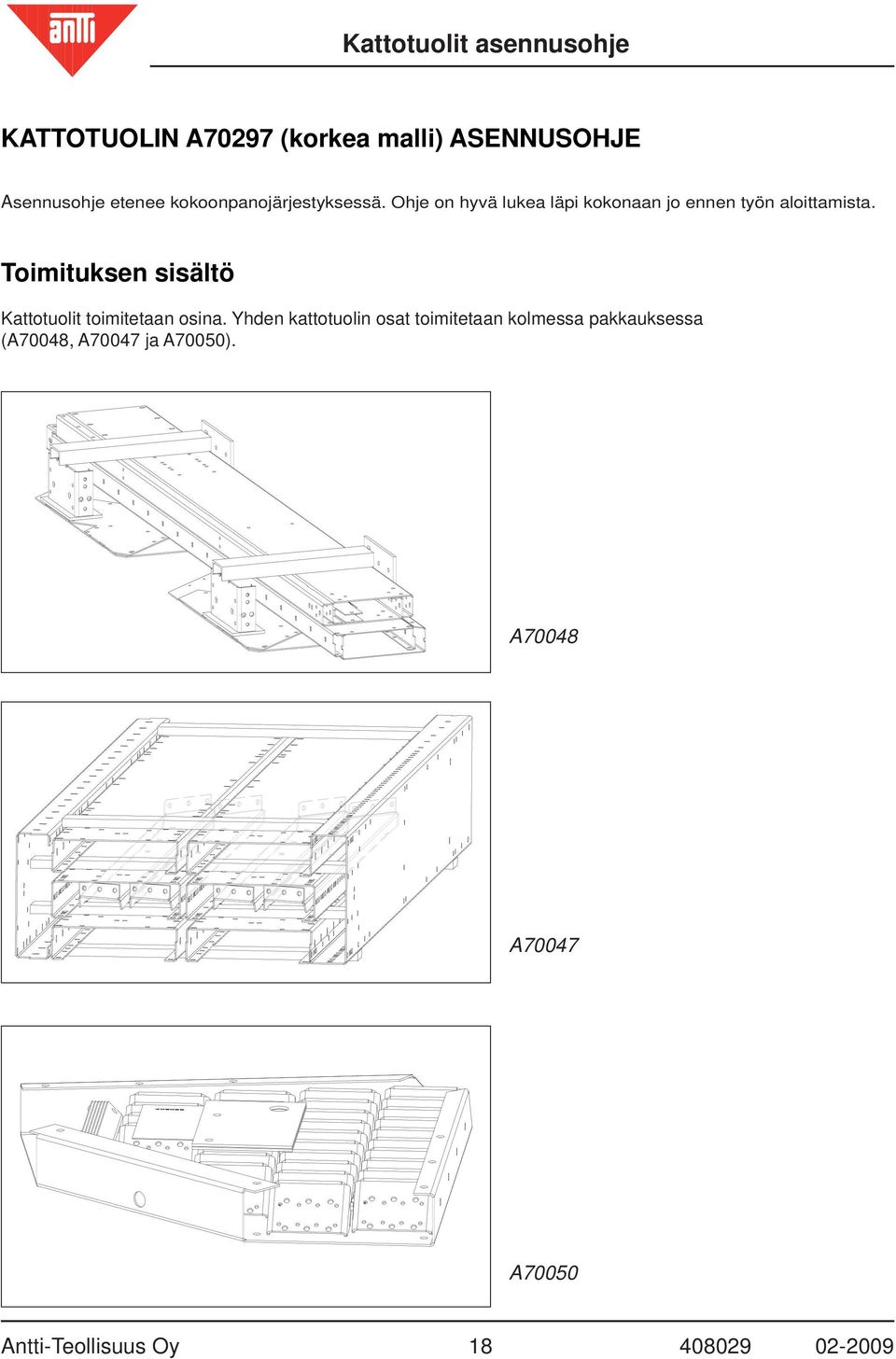

18 KATTOTUOLIN A70297 (korkea malli) ASENNUSOHJE Asennusohje etenee kokoonpanojärjestyksessä. Ohje on hyvä lukea läpi kokonaan jo ennen työn aloittamista. Toimituksen sisältö Kattotuolit toimitetaan osina. Yhden kattotuolin osat toimitetaan kolmessa pakkauksessa (A70048, A70047 ja A70050). A70048 A70047 A70050 Antti-Teollisuus Oy

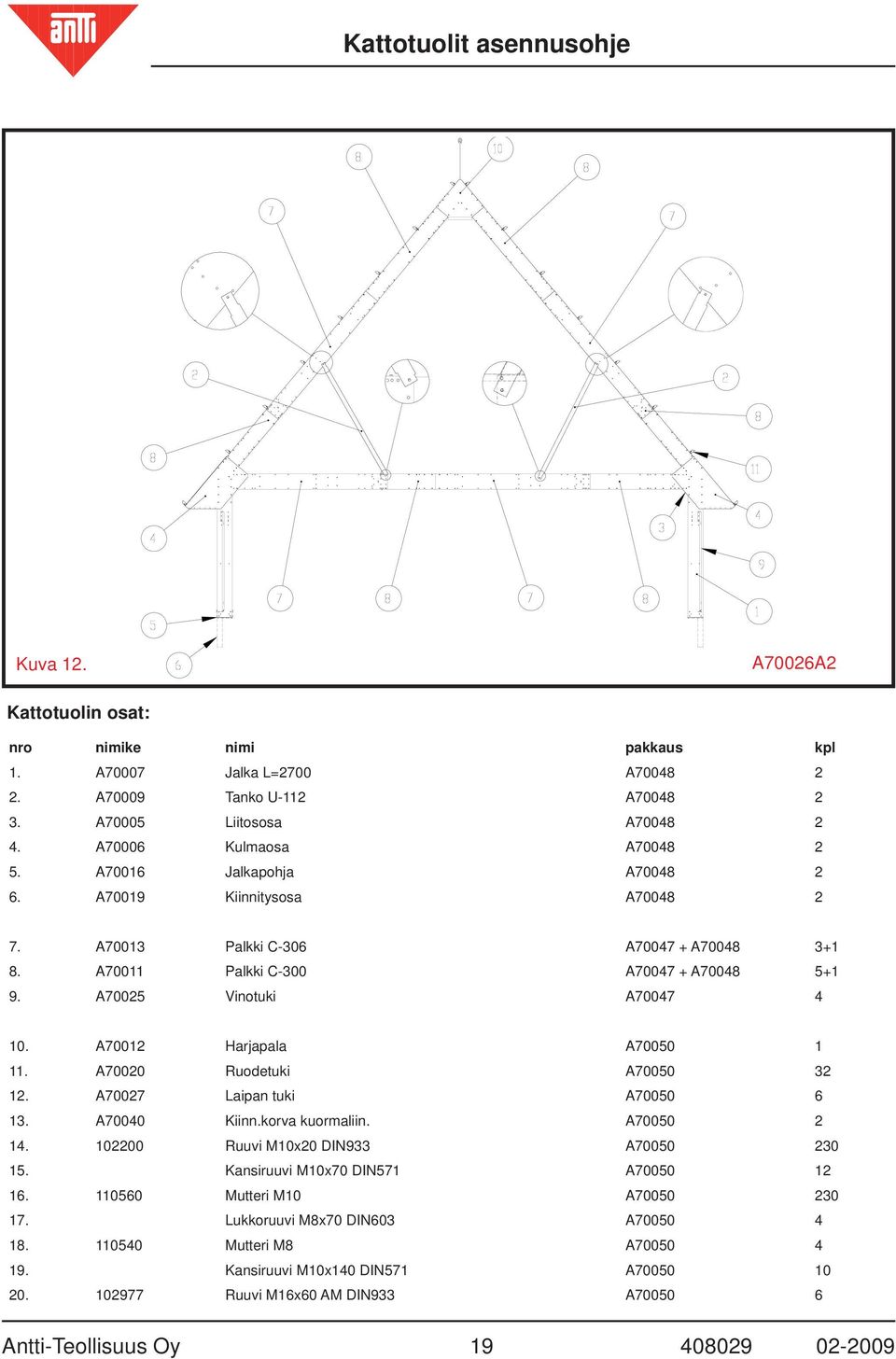

19 Kuva 12. A70026A2 Kattotuolin osat: nro nimike nimi pakkaus kpl 1. A70007 Jalka L=2700 A A70009 Tanko U-112 A A70005 Liitososa A A70006 Kulmaosa A A70016 Jalkapohja A A70019 Kiinnitysosa A A70013 Palkki C-306 A A A70011 Palkki C-300 A A A70025 Vinotuki A A70012 Harjapala A A70020 Ruodetuki A A70027 Laipan tuki A A70040 Kiinn.korva kuormaliin. A Ruuvi M10x20 DIN933 A Kansiruuvi M10x70 DIN571 A Mutteri M10 A Lukkoruuvi M8x70 DIN603 A Mutteri M8 A Kansiruuvi M10x140 DIN571 A Ruuvi M16x60 AM DIN933 A Antti-Teollisuus Oy

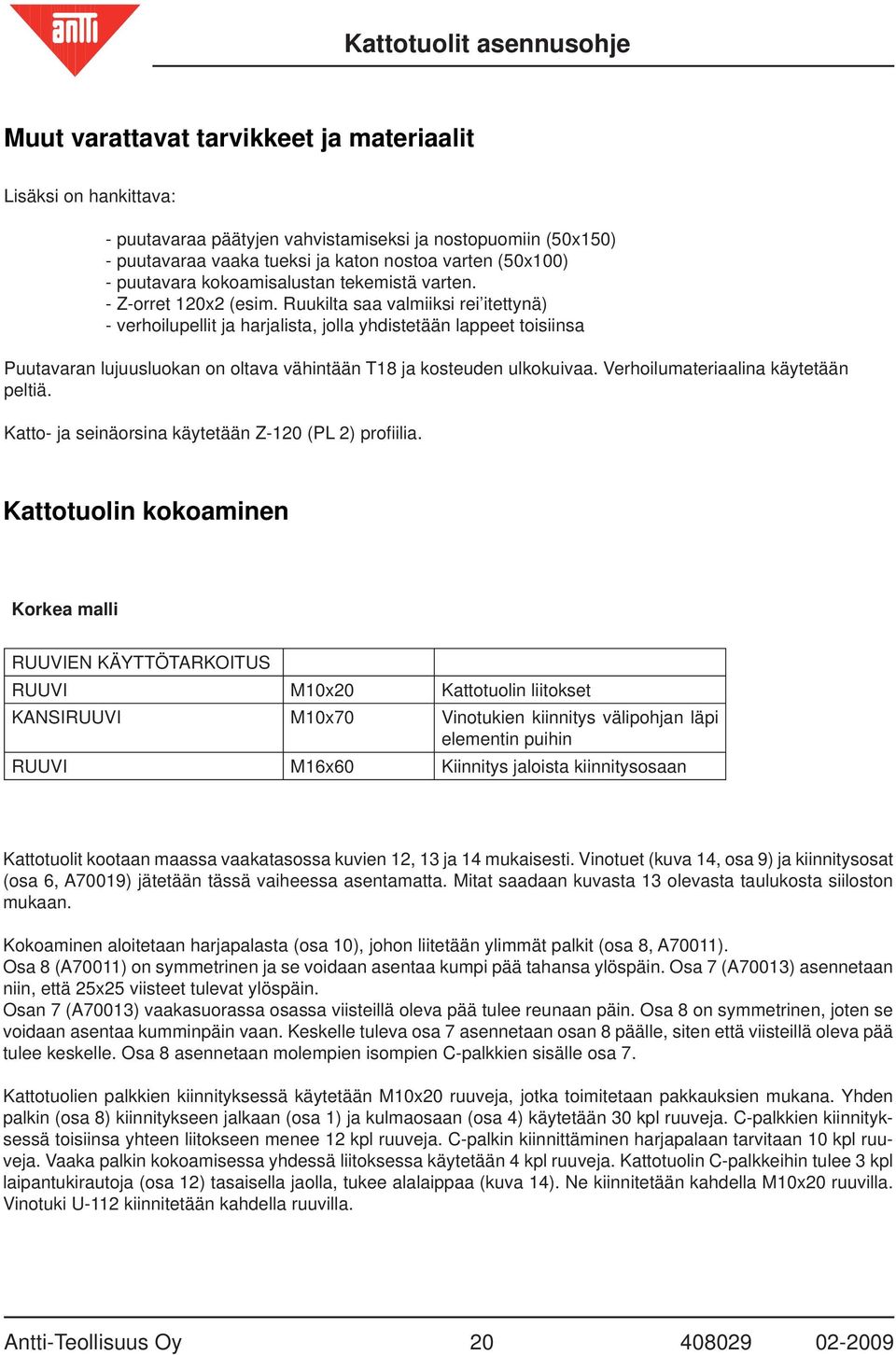

20 Muut varattavat tarvikkeet ja materiaalit Lisäksi on hankittava: - puutavaraa päätyjen vahvistamiseksi ja nostopuomiin (50x150) - puutavaraa vaaka tueksi ja katon nostoa varten (50x100) - puutavara kokoamisalustan tekemistä varten. - Z-orret 120x2 (esim. Ruukilta saa valmiiksi rei itettynä) - verhoilupellit ja harjalista, jolla yhdistetään lappeet toisiinsa Puutavaran lujuusluokan on oltava vähintään T18 ja kosteuden ulkokuivaa. Verhoilumateriaalina käytetään peltiä. Katto- ja seinäorsina käytetään Z-120 (PL 2) profi ilia. Kattotuolin kokoaminen Korkea malli RUUVIEN KÄYTTÖTARKOITUS RUUVI M10x20 Kattotuolin liitokset KANSIRUUVI M10x70 Vinotukien kiinnitys välipohjan läpi elementin puihin RUUVI M16x60 Kiinnitys jaloista kiinnitysosaan Kattotuolit kootaan maassa vaakatasossa kuvien 12, 13 ja 14 mukaisesti. Vinotuet (kuva 14, osa 9) ja kiinnitysosat (osa 6, A70019) jätetään tässä vaiheessa asentamatta. Mitat saadaan kuvasta 13 olevasta taulukosta siiloston mukaan. Kokoaminen aloitetaan harjapalasta (osa 10), johon liitetään ylimmät palkit (osa 8, A70011). Osa 8 (A70011) on symmetrinen ja se voidaan asentaa kumpi pää tahansa ylöspäin. Osa 7 (A70013) asennetaan niin, että 25x25 viisteet tulevat ylöspäin. Osan 7 (A70013) vaakasuorassa osassa viisteillä oleva pää tulee reunaan päin. Osa 8 on symmetrinen, joten se voidaan asentaa kumminpäin vaan. Keskelle tuleva osa 7 asennetaan osan 8 päälle, siten että viisteillä oleva pää tulee keskelle. Osa 8 asennetaan molempien isompien C-palkkien sisälle osa 7. Kattotuolien palkkien kiinnityksessä käytetään M10x20 ruuveja, jotka toimitetaan pakkauksien mukana. Yhden palkin (osa 8) kiinnitykseen jalkaan (osa 1) ja kulmaosaan (osa 4) käytetään 30 kpl ruuveja. C-palkkien kiinnityksessä toisiinsa yhteen liitokseen menee 12 kpl ruuveja. C-palkin kiinnittäminen harjapalaan tarvitaan 10 kpl ruuveja. Vaaka palkin kokoamisessa yhdessä liitoksessa käytetään 4 kpl ruuveja. Kattotuolin C-palkkeihin tulee 3 kpl laipantukirautoja (osa 12) tasaisella jaolla, tukee alalaippaa (kuva 14). Ne kiinnitetään kahdella M10x20 ruuvilla. Vinotuki U-112 kiinnitetään kahdella ruuvilla. Antti-Teollisuus Oy

21 Kuva 13. A70026A1 DIM 1 DIM 2 DIM 3 DIM 4 DIM 5 DIM 6 DIM 7 3 x 2,5 m ,5 m + 3 m + 2,5 m x 2 m x 3 m x 2,5 m x 2 m DIM 5 on kiinnikkeiden ulompien reikien etäisyys Antti-Teollisuus Oy

22 Kuva 14. A70026A3 Antti-Teollisuus Oy

23 Kiinnitysosat (osa 6) asennetaan kuivuriin siilojen kulmiin eli niihin kohtiin, joihin kattotuolit noston jälkeen kiinnitetään. Kiinnitysosien paikallaan pysyminen varmistetaan hitsaamalla osa sekä elementin päätylistaan, että laipastaan elementin yläreunaan. Kuva 15. Antti-Teollisuus Oy

24 Katon kokoaminen Katto kootaan maassa ja nostetaan kokonaisena paikalleen. Valmistelut Maahan valmistellaan paikka, johon katto kootaan. Paikan on oltava sellaisessa kohdassa, että katto voidaan nostaa kuivurin päälle yhdellä nostolla. Kunkin jalan kohdalle tehdään tukeva alusta (esim. kuormalavasta). Alustojen on oltava tarkasti samalla korkeudella toisiinsa nähden. Kummallekin reunalle alustojen päälle kiinnitetään päästä päähän ulottuva puujuoksu (kuva 16) niin, että mitta juoksun ulkoreunasta ulkoreunaan on sama kuin mitta jalan ulkoreunasta ulkoreunaan. (DIM 6, kuva 13) Puujuoksuun merkitään paikat tuoleille (tuolien keskilinjat) elementtijaon mukaan. Elementtijako on.: - 2m elementeillä DIM A = 2,11 m - 2,5m elementeillä DIM A = 2,6 m - 3m elementeillä DIM A = 3,11 m Kuva 16. A70312A1 Tuolien asennus Valmiit tuolit nostetaan puujuoksun päälle merkittyihin kohtiin. Jalan ulkoreuna tulee tasan puujuoksun ulkoreunan kanssa (kuva 16). Päätyjen kattotuolit tulevat niin, että C-profi ilin selkäpuolet ovat seinää kohden. Tuolit kiinnitetään väliaikaisesti juoksuun kansiruuveilla ja tuetaan pystyyn vinotuilla (kuva 16, osa 9). Välipohja Elementtien yläreunoihin sekä välipohjan levyjen saumakohtiin kiinnitetään 50x100 puut (kuva 17). Kansimateriaalina on vähintään 18 mm paksu ja 1200 mm leveä havuvaneri. Kansivaneri voidaan laittaa paikoilleen, kun kattotuolien kiinnitysosat on hitsattu elementin kulmiin, joten niiden kohtiin tehdään koloukset vaneriin. Välipohjan reuna tulee elementtien laippojen tasalle kuvan mukaisesti (kuva 15). Mitan voi ottaa myös elementtien keskilinjalta, josta on välipohjan reunaan 76mm. Antti-Teollisuus Oy

25 1 200 Levyn pituus Puu 50x 100 Kuva 17. Antti-Teollisuus Oy

26 Z-profiilit Ruoteet ja seinäorret tehdään 120 mm korkeasta 2mm paksusta Z-profi ilista (kuvat 18 ja 19). Ruoteet kiinnitetään tasaisin välein. Väli ei saa olla kuitenkaan suurempi kuin 1350 mm. Kattotuolin ja ruoteiden väliin kiinnitetään reikävanteet 40x2 ristiin kulmasta kulmaan kummallekin lappeelle (kuva 19). Seinäorsien asentamisessa käytetään vähintään kahta M8 ruuvia yhdessä liitoksessa. Kattoruoteet kiinnitetään ruodetukeen (A70020) vähintään kahdella M8 ruuvilla. Ruodetuki kiinnitetään M10 ruuvilla kattotuoliin, katso kuva ruoteen suunnasta, kuva 18. Alimmainen ruode asennetaan toisinpäin, siinä ylin Z-profiilin sakara osoittaa alaspäin (kuva 20). Ruoteiden jatko suoritetaan 390 mm limityksellä neljällä M8 ruuvilla, jotka ei kuulu toimitukseen. On mahdollista käyttää yksimittaisia orsia. Z-orren on oltava hieman irti kattotuolin pinnasta, lisätietoa saa esim. Ruukin nettisivuilta, kevytorret tuoteohje. Z-ortta on tilattavissa valmiiksi rei itettynä halutulla jaolla, esim. Ruukki. Kuva 18. A70042A2 Antti-Teollisuus Oy

27 A70042A5 Kuva 19. Aluskatetta ei välttämättä tarvita lainkaan. Tietyissä olosuhteissa pellin alapinnalle kuitenkin muodostuu kondenssivettä. Jos kondenssiveden tippuminen halutaan estää kiinnitetään aluskate ruoteiden ja pellin väliin. Aluskate on helpoin laittaa samansuuntaisesti kuin pellityskin. Vaihtoehtoisesti voidaan myös käyttää antikondenssi pinnoitettua kattopeltiä. Antti-Teollisuus Oy

28 Puuosat Katon seinien Z-orret on tuettava jännevälin ollessa maksimissaan 4 metriä. Päätyyn tehdään 50x150 puutavarasta pystypuut (kuva 19, osa 38). Puut kolotaan kattotuolin vaakapalkin ja yläpaarteen kohdalta, siten että puun syrjä tulee kattotuolin ulkoreunan tasalle. Kolouksen syvyys on 91 mm ja kolotaan vähintään 170 mm, jolloin kolouksen nurkka tulee C-palkin alareunaan asti. Puun pituudessa on huomioitava välipohjan paksuus, jonka päälle tulee puun alapää, kun katto on nostettu paikalleen. Pystypuun (osa 38) alapään sidonta tulee paikalleen noston jälkeen erillisillä kulmalevyillä (90x90x3, ei ole toimituksessa mukana) välipohjan alla olevaan puuhun (50x100) kuvan 18 mukaisesti, kansiruuveilla M10x50, ei ole mukana. Pystypuun yläpäässä on myös huomioitava riittävä tuenta, esim erillisillä lenkeillä, jotka voidaan tehdä reikävanteista (kuva 19, osa 43), joilla saadaan suurempi tuenta, kuin muutamalla kansiruuvilla. Lisätuen kiinnitykseen käytetään kansiruuveja M10x50 ja M10 ruuveilla, ei ole mukana. Kattotuolien vaakapalkkien päälle asennetaan puut (50x100) pystypuun kohdalta vinossa kulmassa kolmanteen kattotuoliin (kuva 19, osa 37), puut kiinnitetään myös pystytolppaan, reikävanteella kansiruuveilla M10x50. Puut kiinnitetään kansiruuveilla M10x50 vaakapalkeista olevista rei istä, kuitenkin useammalla ruuvilla yhdestä liitoksestaan, tässä esimerkissä liitokset on kuvattu X:llä (kuva 19). Pellitys Verhoilumateriaalina käytetään peltiä. Verhoilupeltien mitat ovat kuvassa 21. Kattopeltien asennuksessa käytetään harjalle tulevaa harjalistaa, johon ruuvataan molempien puolien kattopellit yläreunasta kiinni ennen harjapellin asentamista (kuva 18), osanumero 31 kuvaa kattopeltiä. Tällä saadaan Z-orsiin alaspäin kallistava voima pienemmäksi. HUOM! Tee riittävän isot reiät harjalistaan nostoa varten käytettäville M24 kierretangoille, ettei kierretanko ota kiinni nostovaiheessa listaan. Kuvassa 21 on räystään aluspellin (osa 27), päätypellin (osa 29) ja harjalistan (osa 38) mitoitukset. Nämä ei sisälly toimitukseen. Räystäs verhoilupeltien kiinnitys tapahtuu peltien kiinnitykseen tarkoitetuilla itseporautuvilla ruuveilla (kuva 20, osa 45), joissa on tiiviste ja ne ovat samanväriset kuin verhoilupelti. Alaräystään ja päätyräystään peltien esimerkki kuva on 20. Kuvasta ilmenee myös maksimi Z-profi ilin ylitys, joka on 444 mm. Kuva 20. A70042A3 Antti-Teollisuus Oy

29 A70042A4 Kuva 21. L2 L3 L4 L5 Kattopellin mitat 3x2,5m ,5m+3m+2,5m x2m x3m x2,5m x2m Kattopellin minivaatimus on poimulevy, jonka korkeus on 20 mm. L1 5x2m L1=5x x2,5m L1=5x x3m L1=5x x2m+3x3m L1=2x2110+3x Ennen nostoa vinotuet poistetaan ja jalat irrotetaan puujuoksusta. Antti-Teollisuus Oy

30 NOSTO (molemmat kattomallit) Nostoa varten on hankittava riittävä määrä nostolenkkejä (42403) sekä 2tn kuormaliinoja. 3x 50x150 Kattotuolien määrä Nostolenkkejä tarvitaan 4kpl 2kpl 4kpl 5kpl 3kpl 4kpl 6kpl 4kpl 4kpl 7kpl 4kpl 8kpl 8kpl 4kpl 12kpl Kuormaliinoja tarvitaan M24 11 Kuva 22. U-100 Kuva 23. A70341A1 Antti-Teollisuus Oy

31 Nostolenkki kiinnitetään vähintään joka toiseen kattotuoliin. Ne tuolit, joista ei nosteta; tuetaan viereiseen tuoliin kahdella (2tn) kuormaliinalla (kuva 24). Kuormaliinan kiinnittämiseen käytetään kiinnityskorvaa (osa 13, A70040). Liinojen kiinnitystapa selviää kuvasta 23, kiinnitys kahdella M10x20 ruuvilla. Samanlainen kiinnike tulee viereisen Nostossa käytettävän puomin voi tehdä kolmesta vierekkäisestä 50x150 puusta (lujuusluokka T18, ulkokuiva). Keskimmäinen puu katkaistaan nostolenkkien kohdalta niin, että kierretankoja varten jää 24 mm aukot (kuva 22). Nostossa käytettävien ketjujen sallittu kuorma on oltava vähintään 7 tonnia. Reunimmaisten ketjujen välinen kulma saa olla korkeintaan 60 astetta (kuva 26). Nosto tulee suorittaa tyynellä ilmalla. Vähintään kahteen alakulmaan sidotaan riittävän pitkät köydet, joilla kattoa voidaan ohjailla noston aikana maasta käsin. Matalalle katolle merkitään välipohjaan puujuoksun sisäreunan kohta. Se on noin 117 mm välipohjan ulkoreunasta. Mitta voi vaihdella jonkin verran alakehän puun todellisesta mitasta johtuen. Välipohjan päälle voidaan tehdä paksusta vanerista kaltevat ohjurit helpottamaan katon laskua oikeaan kohtaan (kuva 25). Kuva Kuva 25. Kuva 26. Antti-Teollisuus Oy

32 Noston jälkeen Korkea malli Katto lasketaan paikalleen ja jalat kiinnitetään M16x60 ruuveilla (osa 20) paikalleen. Katon kokoamisessa apuna käytetyt vinotuet (osa 9, A70025) asennetaan M10x20 ruuveilla jalkaan ja kansiruuveilla M10x70 välipohjaan. Päädyssä olevat pystypuut kiinnitetään alapäästä välipohjan läpi 50x100 puihin (kuva 18 ja 19). Matala malli Noston jälkeen katto kiinnitetään alakehästään kansiruuveilla M10 x 140 (osa 20) noin 600 mm välein. Antti-Teollisuus Oy

33 PUUTAVARALUETTELO MATALA MALLI: Siiloja peräkkäin pituussuuntaan 3 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan x100 [m] x100 [m] x125 [m] x150 [m] Siiloja peräkkäin pituussuuntaan: 4 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan x100 [m] x100 [m] x125 [m] x150 [m] Siiloja peräkkäin pituussuuntaan: 5 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan x100 [m] x100 [m] x125 [m] x150 [m] Siiloja peräkkäin pituussuuntaan: 6 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan x100 [m] x100 [m] x125 [m] x150 [m] Siiloja peräkkäin pituussuuntaan: 7 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan x100 [m] x100 [m] x125 [m] x150 [m] Antti-Teollisuus Oy

34 Z-ORSIEN TARVE KORKEA MALLI: Kattotuolit asennusohje Siiloja peräkkäin pituussuuntaan: 3 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan Z120 [m] Siiloja peräkkäin pituussuuntaan: 4 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan Z120 [m] Siiloja peräkkäin pituussuuntaan: 5 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan Z120 [m] Siiloja peräkkäin pituussuuntaan: 6 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan Z120 [m] Siiloja peräkkäin pituussuuntaan: 7 kpl leveys 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan Z120 [m] Antti-Teollisuus Oy

35 KATTOJEN MASSAT: Kattojen massa (kg) katon leveyden ja pituuden mukaan. Matala malli Puuverhoiltuna leveys -> 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan -> siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan Matala malli Peltiverhoiltuna leveys-> 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan -> siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan Nämä massat ovat laskennallisia ja todelliset voivat poiketa näistä jonkin verran. Puun kosteutena on käytetty 600 kg/m2 Korkea malli leveys -> 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m siilot pituussuuntaan -> siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan siiloa pituussuuntaan Antti-Teollisuus Oy
