1 manual :51 Side 1 CH-20A KERAMISK VIFTEOVN KERAMISK VÄRMEFLÄKT KERAMIIKKA LÄMPÖPUHALLIN BRUKSANVISNING BRUKSANVISNING KÄYTTÖOHJE 1 Art. no

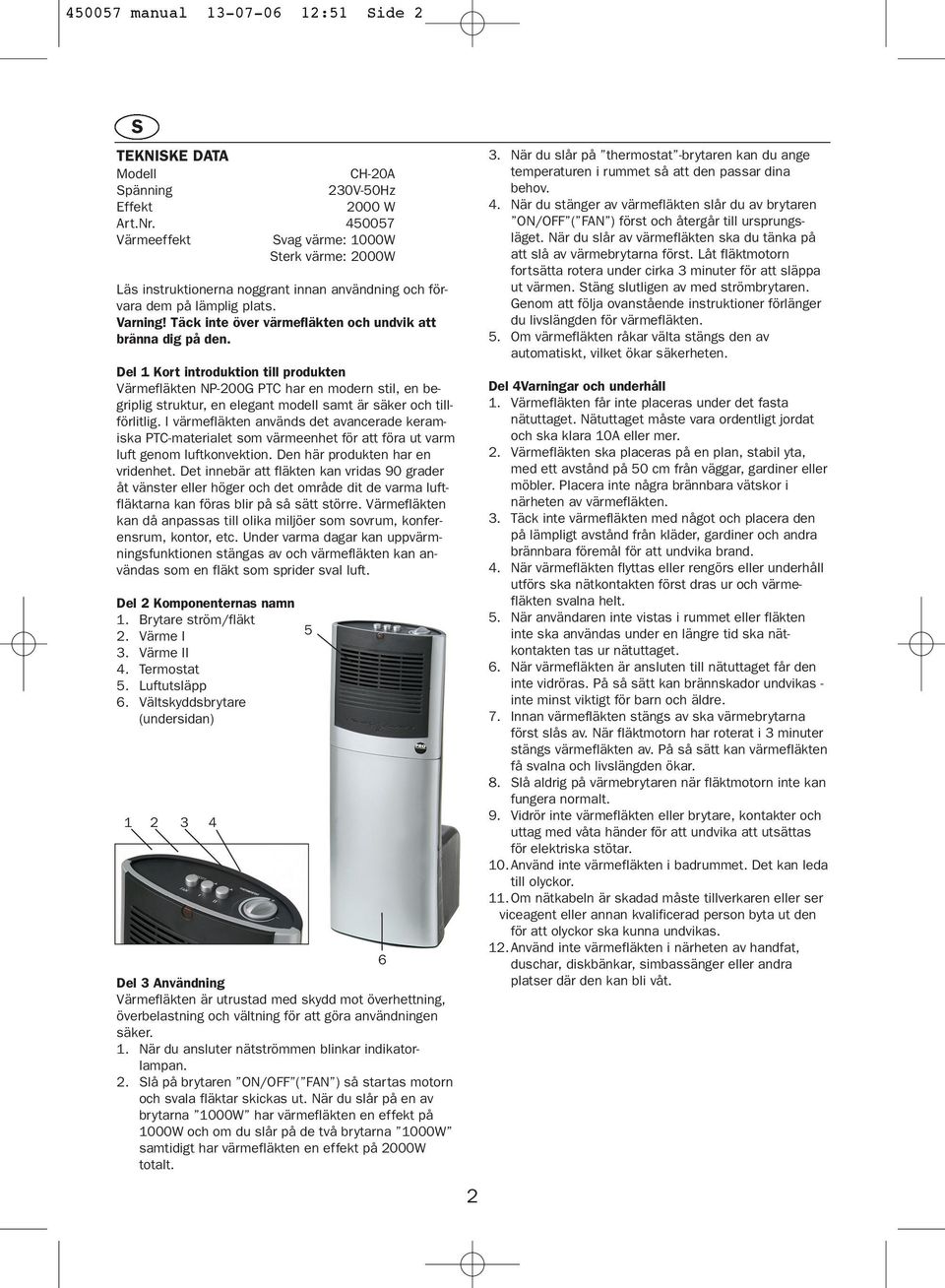

2 manual :51 Side 2 S TEKNISKE DATA Modell CH-20A Spänning 230V-50Hz Effekt 2000 W Art.Nr Värmeeffekt Svag värme: 1000W Sterk värme: 2000W Läs instruktionerna noggrant innan användning och förvara dem på lämplig plats. Varning! Täck inte över värmefläkten och undvik att bränna dig på den. Del 1 Kort introduktion till produkten Värmefläkten NP-200G PTC har en modern stil, en begriplig struktur, en elegant modell samt är säker och tillförlitlig. I värmefläkten används det avancerade keramiska PTC-materialet som värmeenhet för att föra ut varm luft genom luftkonvektion. Den här produkten har en vridenhet. Det innebär att fläkten kan vridas 90 grader åt vänster eller höger och det område dit de varma luftfläktarna kan föras blir på så sätt större. Värmefläkten kan då anpassas till olika miljöer som sovrum, konferensrum, kontor, etc. Under varma dagar kan uppvärmningsfunktionen stängas av och värmefläkten kan användas som en fläkt som sprider sval luft. Del 2 Komponenternas namn 1. Brytare ström/fläkt 2. Värme I 3. Värme II 4. Termostat 5. Luftutsläpp 6. Vältskyddsbrytare (undersidan) Del 3 Användning Värmefläkten är utrustad med skydd mot överhettning, överbelastning och vältning för att göra användningen säker. 1. När du ansluter nätströmmen blinkar indikatorlampan. 2. Slå på brytaren ON/OFF ( FAN ) så startas motorn och svala fläktar skickas ut. När du slår på en av brytarna 1000W har värmefläkten en effekt på 1000W och om du slår på de två brytarna 1000W samtidigt har värmefläkten en effekt på 2000W totalt När du slår på thermostat -brytaren kan du ange temperaturen i rummet så att den passar dina behov. 4. När du stänger av värmefläkten slår du av brytaren ON/OFF ( FAN ) först och återgår till ursprungsläget. När du slår av värmefläkten ska du tänka på att slå av värmebrytarna först. Låt fläktmotorn fortsätta rotera under cirka 3 minuter för att släppa ut värmen. Stäng slutligen av med strömbrytaren. Genom att följa ovanstående instruktioner förlänger du livslängden för värmefläkten. 5. Om värmefläkten råkar välta stängs den av automatiskt, vilket ökar säkerheten. Del 4Varningar och underhåll 1. Värmefläkten får inte placeras under det fasta nätuttaget. Nätuttaget måste vara ordentligt jordat och ska klara 10A eller mer. 2. Värmefläkten ska placeras på en plan, stabil yta, med ett avstånd på 50 cm från väggar, gardiner eller möbler. Placera inte några brännbara vätskor i närheten av värmefläkten. 3. Täck inte värmefläkten med något och placera den på lämpligt avstånd från kläder, gardiner och andra brännbara föremål för att undvika brand. 4. När värmefläkten flyttas eller rengörs eller underhåll utförs ska nätkontakten först dras ur och värmefläkten svalna helt. 5. När användaren inte vistas i rummet eller fläkten inte ska användas under en längre tid ska nätkontakten tas ur nätuttaget. 6. När värmefläkten är ansluten till nätuttaget får den inte vidröras. På så sätt kan brännskador undvikas - inte minst viktigt för barn och äldre. 7. Innan värmefläkten stängs av ska värmebrytarna först slås av. När fläktmotorn har roterat i 3 minuter stängs värmefläkten av. På så sätt kan värmefläkten få svalna och livslängden ökar. 8. Slå aldrig på värmebrytaren när fläktmotorn inte kan fungera normalt. 9. Vidrör inte värmefläkten eller brytare, kontakter och uttag med våta händer för att undvika att utsättas för elektriska stötar. 10. Använd inte värmefläkten i badrummet. Det kan leda till olyckor. 11. Om nätkabeln är skadad måste tillverkaren eller ser viceagent eller annan kvalificerad person byta ut den för att olyckor ska kunna undvikas. 12.Använd inte värmefläkten i närheten av handfat, duschar, diskbänkar, simbassänger eller andra platser där den kan bli våt.

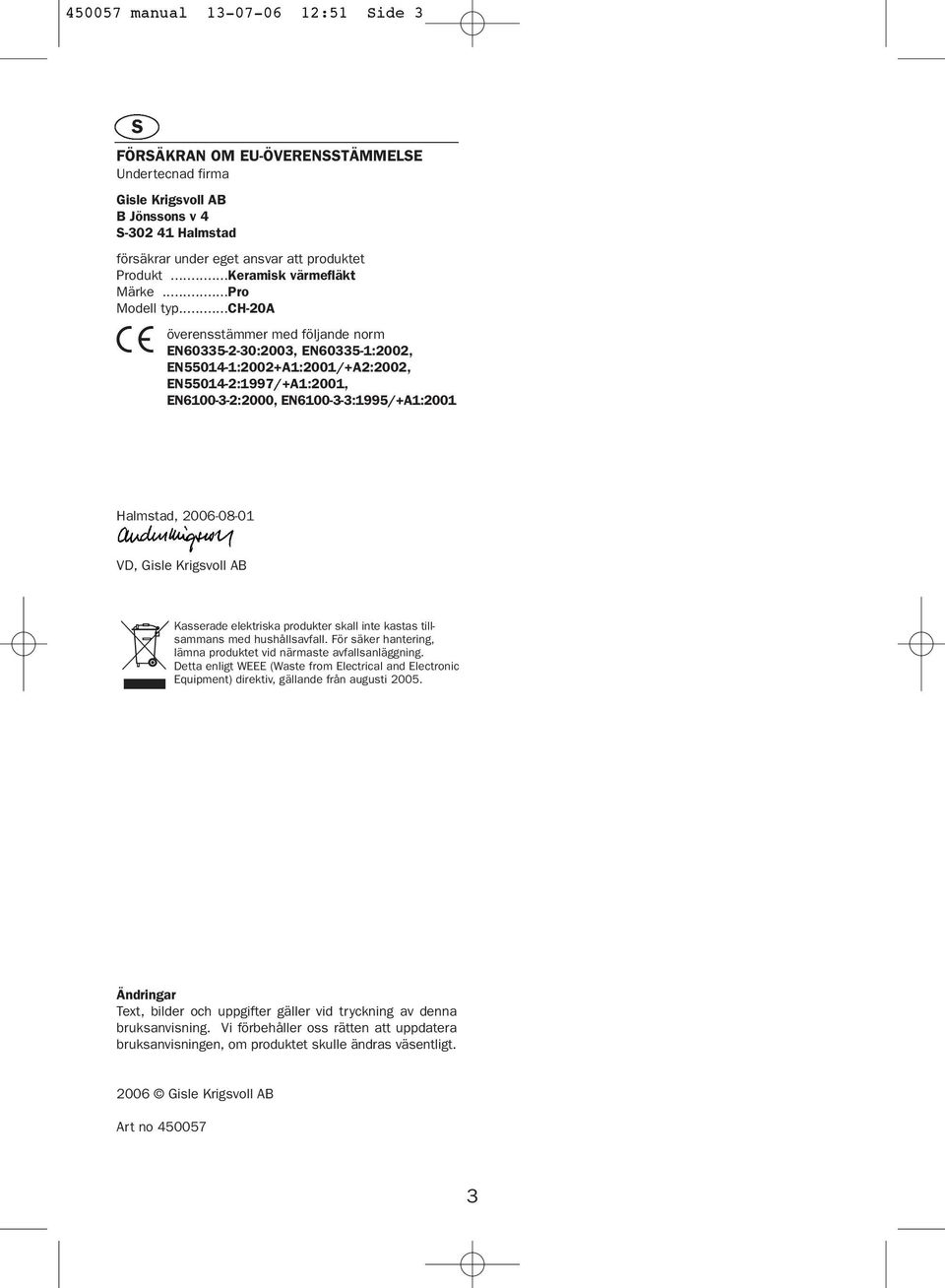

3 manual :51 Side 3 S FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE Undertecnad firma Gisle Krigsvoll AB B Jönssons v 4 S Halmstad försäkrar under eget ansvar att produktet Produkt...Keramisk värmefläkt Märke...Pro Modell typ...ch-20a överensstämmer med följande norm EN :2003, EN :2002, EN :2002+A1:2001/+A2:2002, EN :1997/+A1:2001, EN :2000, EN :1995/+A1:2001 Halmstad, VD, Gisle Krigsvoll AB Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna produktet vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti Ändringar Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om produktet skulle ändras väsentligt Gisle Krigsvoll AB Art no

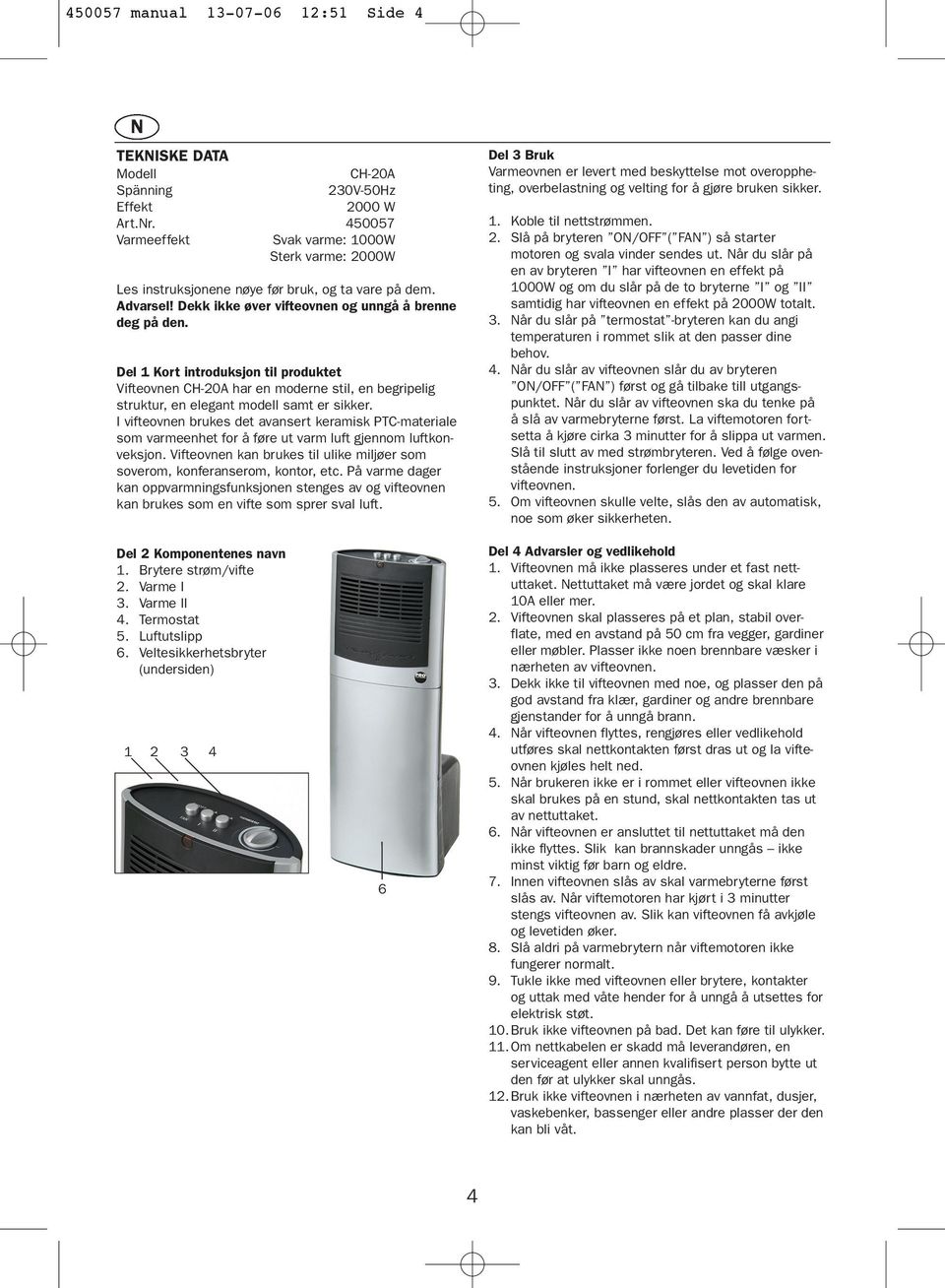

4 manual :51 Side 4 N TEKNISKE DATA Modell CH-20A Spänning 230V-50Hz Effekt 2000 W Art.Nr Varmeeffekt Svak varme: 1000W Sterk varme: 2000W Les instruksjonene nøye før bruk, og ta vare på dem. Advarsel! Dekk ikke øver vifteovnen og unngå å brenne deg på den. Del 1 Kort introduksjon til produktet Vifteovnen CH-20A har en moderne stil, en begripelig struktur, en elegant modell samt er sikker. I vifteovnen brukes det avansert keramisk PTC-materiale som varmeenhet for å føre ut varm luft gjennom luftkonveksjon. Vifteovnen kan brukes til ulike miljøer som soverom, konferanserom, kontor, etc. På varme dager kan oppvarmningsfunksjonen stenges av og vifteovnen kan brukes som en vifte som sprer sval luft. Del 3 Bruk Varmeovnen er levert med beskyttelse mot overoppheting, overbelastning og velting for å gjøre bruken sikker. 1. Koble til nettstrømmen. 2. Slå på bryteren ON/OFF ( FAN ) så starter motoren og svala vinder sendes ut. Når du slår på en av bryteren I har vifteovnen en effekt på 1000W og om du slår på de to bryterne I og II samtidig har vifteovnen en effekt på 2000W totalt. 3. Når du slår på termostat -bryteren kan du angi temperaturen i rommet slik at den passer dine behov. 4. Når du slår av vifteovnen slår du av bryteren ON/OFF ( FAN ) først og gå tilbake till utgangspunktet. Når du slår av vifteovnen ska du tenke på å slå av varmebryterne først. La viftemotoren fortsetta å kjøre cirka 3 minutter for å slippa ut varmen. Slå til slutt av med strømbryteren. Ved å følge ovenstående instruksjoner forlenger du levetiden for vifteovnen. 5. Om vifteovnen skulle velte, slås den av automatisk, noe som øker sikkerheten. Del 2 Komponentenes navn 1. Brytere strøm/vifte 2. Varme I 3. Varme II 4. Termostat 5. Luftutslipp 6. Veltesikkerhetsbryter (undersiden) Del 4 Advarsler og vedlikehold 1. Vifteovnen må ikke plasseres under et fast nettuttaket. Nettuttaket må være jordet og skal klare 10A eller mer. 2. Vifteovnen skal plasseres på et plan, stabil overflate, med en avstand på 50 cm fra vegger, gardiner eller møbler. Plasser ikke noen brennbare væsker i nærheten av vifteovnen. 3. Dekk ikke til vifteovnen med noe, og plasser den på god avstand fra klær, gardiner og andre brennbare gjenstander for å unngå brann. 4. Når vifteovnen flyttes, rengjøres eller vedlikehold utføres skal nettkontakten først dras ut og la vifteovnen kjøles helt ned. 5. Når brukeren ikke er i rommet eller vifteovnen ikke skal brukes på en stund, skal nettkontakten tas ut av nettuttaket. 6. Når vifteovnen er ansluttet til nettuttaket må den ikke flyttes. Slik kan brannskader unngås ikke minst viktig før barn og eldre. 7. Innen vifteovnen slås av skal varmebryterne først slås av. Når viftemotoren har kjørt i 3 minutter stengs vifteovnen av. Slik kan vifteovnen få avkjøle og levetiden øker. 8. Slå aldri på varmebrytern når viftemotoren ikke fungerer normalt. 9. Tukle ikke med vifteovnen eller brytere, kontakter og uttak med våte hender for å unngå å utsettes for elektrisk støt. 10.Bruk ikke vifteovnen på bad. Det kan føre til ulykker. 11.Om nettkabelen er skadd må leverandøren, en serviceagent eller annen kvalifisert person bytte ut den før at ulykker skal unngås. 12.Bruk ikke vifteovnen i nærheten av vannfat, dusjer, vaskebenker, bassenger eller andre plasser der den kan bli våt. 4

5 manual :51 Side 5 N BEKREFTELSE OM EU-OVERENSSTEMMELSE Undertegnede firma Sivilingeniør Gisle Krigsvoll AS Industrivn. 61 N-7005 Trondheim forsikrer under eget ansvar at produktet Produkt...Keramisk vifteovn Merke...Pro Modell...CH-20A er i overensstennelse med normene EN :2003, EN :2002, EN :2002+A1:2001/+A2:2002, EN :1997/+A1:2001, EN :2000, EN :1995/+A1:2001 Trondheim, Daglig leder, Sivilingeniør Gisle Krigsvoll AS Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever produktet ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August Endringer Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om produktet skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen Sivilingeniør Gisle Krigsvoll AS Art no

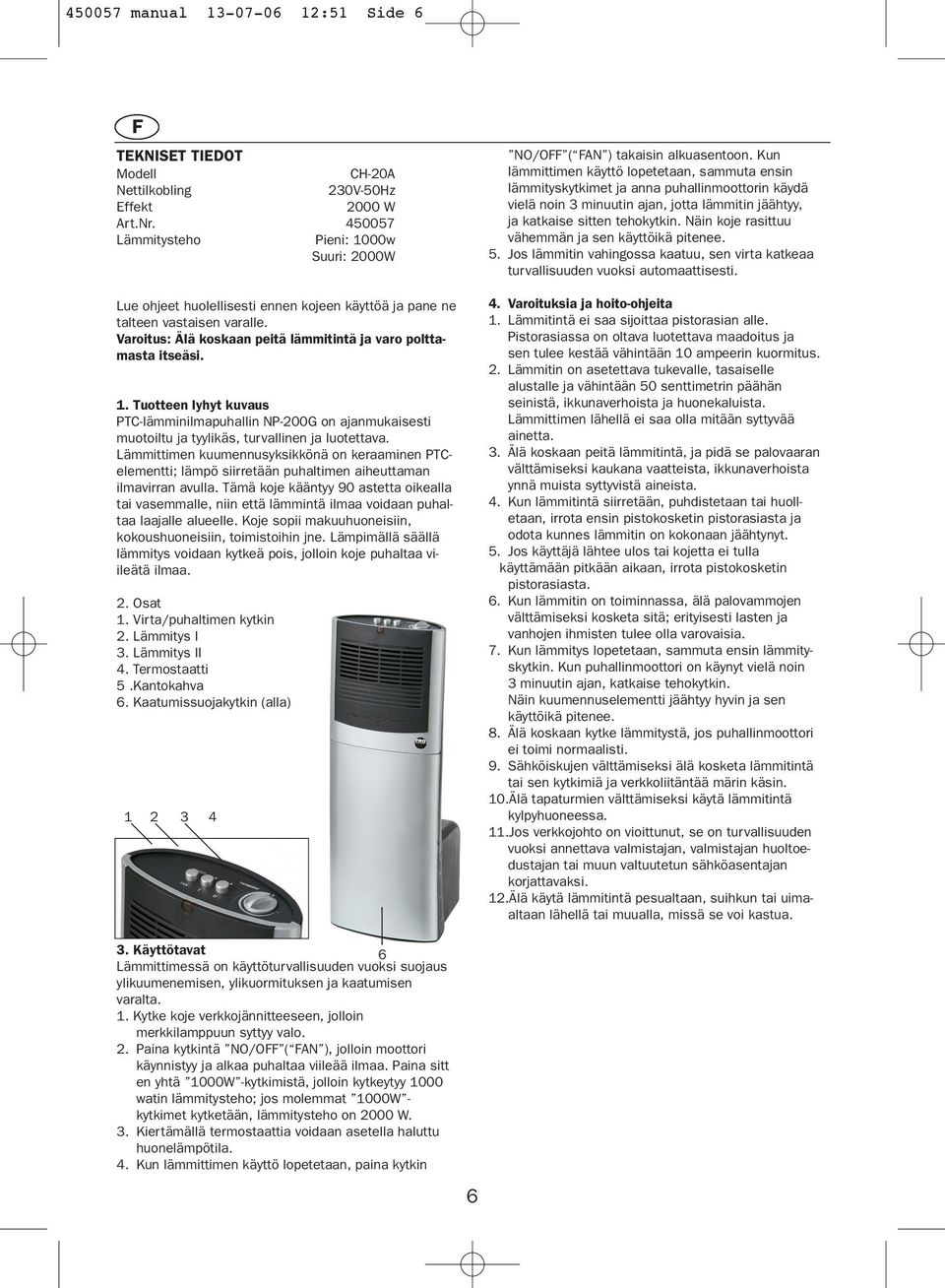

6 manual :51 Side 6 F TEKNISET TIEDOT Modell CH-20A Nettilkobling 230V-50Hz Effekt 2000 W Art.Nr Lämmitysteho Pieni: 1000w Suuri: 2000W Lue ohjeet huolellisesti ennen kojeen käyttöä ja pane ne talteen vastaisen varalle. Varoitus: Älä koskaan peitä lämmitintä ja varo polttamasta itseäsi. 1. Tuotteen lyhyt kuvaus PTC-lämminilmapuhallin NP-200G on ajanmukaisesti muotoiltu ja tyylikäs, turvallinen ja luotettava. Lämmittimen kuumennusyksikkönä on keraaminen PTCelementti; lämpö siirretään puhaltimen aiheuttaman ilmavirran avulla. Tämä koje kääntyy 90 astetta oikealla tai vasemmalle, niin että lämmintä ilmaa voidaan puhaltaa laajalle alueelle. Koje sopii makuuhuoneisiin, kokoushuoneisiin, toimistoihin jne. Lämpimällä säällä lämmitys voidaan kytkeä pois, jolloin koje puhaltaa viileätä ilmaa. 2. Osat 1. Virta/puhaltimen kytkin 2. Lämmitys I 3. Lämmitys II 4. Termostaatti 5.Kantokahva 6. Kaatumissuojakytkin (alla) NO/OFF ( FAN ) takaisin alkuasentoon. Kun lämmittimen käyttö lopetetaan, sammuta ensin lämmityskytkimet ja anna puhallinmoottorin käydä vielä noin 3 minuutin ajan, jotta lämmitin jäähtyy, ja katkaise sitten tehokytkin. Näin koje rasittuu vähemmän ja sen käyttöikä pitenee. 5. Jos lämmitin vahingossa kaatuu, sen virta katkeaa turvallisuuden vuoksi automaattisesti. 4. Varoituksia ja hoito-ohjeita 1. Lämmitintä ei saa sijoittaa pistorasian alle. Pistorasiassa on oltava luotettava maadoitus ja sen tulee kestää vähintään 10 ampeerin kuormitus. 2. Lämmitin on asetettava tukevalle, tasaiselle alustalle ja vähintään 50 senttimetrin päähän seinistä, ikkunaverhoista ja huonekaluista. Lämmittimen lähellä ei saa olla mitään syttyvää ainetta. 3. Älä koskaan peitä lämmitintä, ja pidä se palovaaran välttämiseksi kaukana vaatteista, ikkunaverhoista ynnä muista syttyvistä aineista. 4. Kun lämmitintä siirretään, puhdistetaan tai huolletaan, irrota ensin pistokosketin pistorasiasta ja odota kunnes lämmitin on kokonaan jäähtynyt. 5. Jos käyttäjä lähtee ulos tai kojetta ei tulla käyttämään pitkään aikaan, irrota pistokosketin pistorasiasta. 6. Kun lämmitin on toiminnassa, älä palovammojen välttämiseksi kosketa sitä; erityisesti lasten ja vanhojen ihmisten tulee olla varovaisia. 7. Kun lämmitys lopetetaan, sammuta ensin lämmityskytkin. Kun puhallinmoottori on käynyt vielä noin 3 minuutin ajan, katkaise tehokytkin. Näin kuumennuselementti jäähtyy hyvin ja sen käyttöikä pitenee. 8. Älä koskaan kytke lämmitystä, jos puhallinmoottori ei toimi normaalisti. 9. Sähköiskujen välttämiseksi älä kosketa lämmitintä tai sen kytkimiä ja verkkoliitäntää märin käsin. 10.Älä tapaturmien välttämiseksi käytä lämmitintä kylpyhuoneessa. 11.Jos verkkojohto on vioittunut, se on turvallisuuden vuoksi annettava valmistajan, valmistajan huoltoedustajan tai muun valtuutetun sähköasentajan korjattavaksi. 12.Älä käytä lämmitintä pesualtaan, suihkun tai uimaaltaan lähellä tai muualla, missä se voi kastua. 3. Käyttötavat 6 Lämmittimessä on käyttöturvallisuuden vuoksi suojaus ylikuumenemisen, ylikuormituksen ja kaatumisen varalta. 1. Kytke koje verkkojännitteeseen, jolloin merkkilamppuun syttyy valo. 2. Paina kytkintä NO/OFF ( FAN ), jolloin moottori käynnistyy ja alkaa puhaltaa viileää ilmaa. Paina sitt en yhtä 1000W -kytkimistä, jolloin kytkeytyy 1000 watin lämmitysteho; jos molemmat 1000W - kytkimet kytketään, lämmitysteho on 2000 W. 3. Kiertämällä termostaattia voidaan asetella haluttu huonelämpötila. 4. Kun lämmittimen käyttö lopetetaan, paina kytkin 6

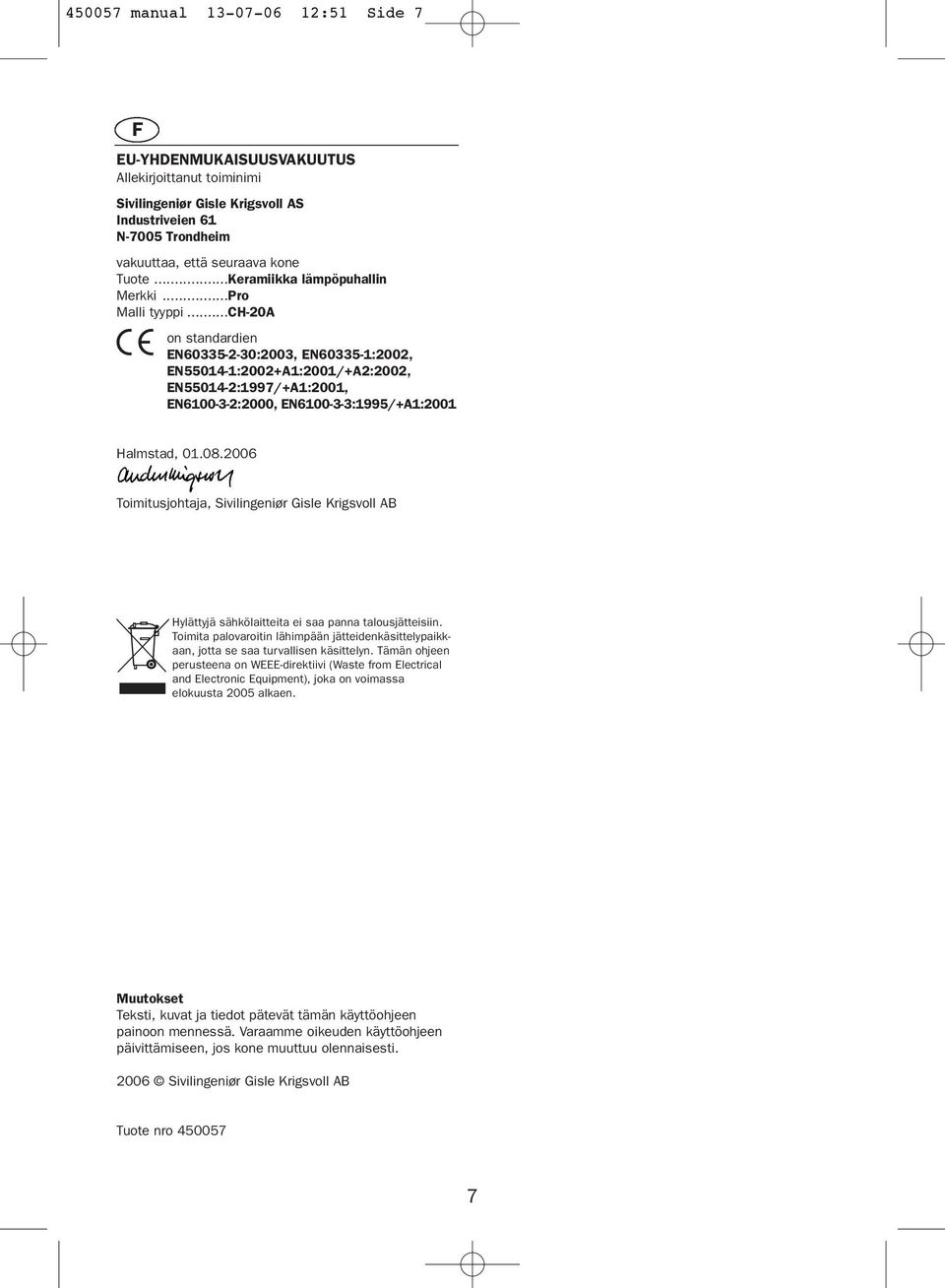

7 manual :51 Side 7 F EU-YHDENMUKAISUUSVAKUUTUS Allekirjoittanut toiminimi Sivilingeniør Gisle Krigsvoll AS Industriveien 61 N-7005 Trondheim vakuuttaa, että seuraava kone Tuote...Keramiikka lämpöpuhallin Merkki...Pro Malli tyyppi...ch-20a on standardien EN :2003, EN :2002, EN :2002+A1:2001/+A2:2002, EN :1997/+A1:2001, EN :2000, EN :1995/+A1:2001 Halmstad, Toimitusjohtaja, Sivilingeniør Gisle Krigsvoll AB Hylättyjä sähkölaitteita ei saa panna talousjätteisiin. Toimita palovaroitin lähimpään jätteidenkäsittelypaikkaan, jotta se saa turvallisen käsittelyn. Tämän ohjeen perusteena on WEEE-direktiivi (Waste from Electrical and Electronic Equipment), joka on voimassa elokuusta 2005 alkaen. Muutokset Teksti, kuvat ja tiedot pätevät tämän käyttöohjeen painoon mennessä. Varaamme oikeuden käyttöohjeen päivittämiseen, jos kone muuttuu olennaisesti Sivilingeniør Gisle Krigsvoll AB Tuote nro

8 manual :51 Side 8 8
