Kompostimylly Kompostkvarn Kompostkvern. Käyttöohje Bruksanvisning Bruksanvisning

Transkriptio

1 Kompostimylly Kompostkvarn Kompostkvern Käyttöohje Bruksanvisning Bruksanvisning GS2400B Varenr

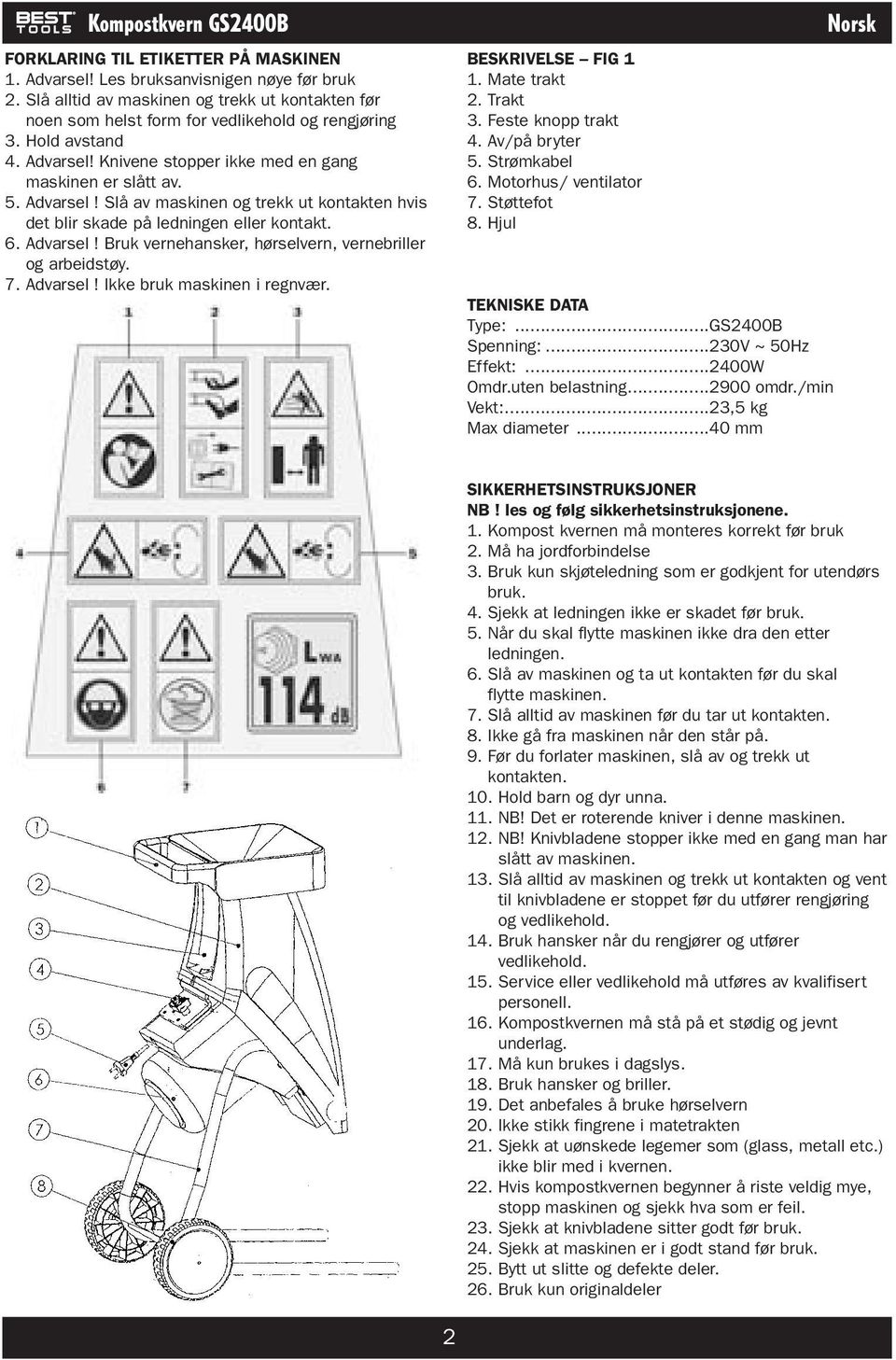

2 Kompostkvern GS2400B FORKLARING TIL ETIKETTER PÅ MASKINEN 1. Advarsel! Les bruksanvisnigen nøye før bruk 2. Slå alltid av maskinen og trekk ut kontakten før noen som helst form for vedlikehold og rengjøring 3. Hold avstand 4. Advarsel! Knivene stopper ikke med en gang maskinen er slått av. 5. Advarsel! Slå av maskinen og trekk ut kontakten hvis det blir skade på ledningen eller kontakt. 6. Advarsel! Bruk vernehansker, hørselvern, vernebriller og arbeidstøy. 7. Advarsel! Ikke bruk maskinen i regnvær. BESKRIVELSE FIG 1 1. Mate trakt 2. Trakt 3. Feste knopp trakt 4. Av/på bryter 5. Strømkabel 6. Motorhus/ ventilator 7. Støttefot 8. Hjul TEKNISKE DATA Type:...GS2400B Spenning:...230V ~ 50Hz Effekt: W Omdr.uten belastning omdr./min Vekt:...23,5 kg Max diameter...40 mm Norsk SIKKERHETSINSTRUKSJONER NB! les og følg sikkerhetsinstruksjonene. 1. Kompost kvernen må monteres korrekt før bruk 2. Må ha jordforbindelse 3. Bruk kun skjøteledning som er godkjent for utendørs bruk. 4. Sjekk at ledningen ikke er skadet før bruk. 5. Når du skal flytte maskinen ikke dra den etter ledningen. 6. Slå av maskinen og ta ut kontakten før du skal flytte maskinen. 7. Slå alltid av maskinen før du tar ut kontakten. 8. Ikke gå fra maskinen når den står på. 9. Før du forlater maskinen, slå av og trekk ut kontakten. 10. Hold barn og dyr unna. 11. NB! Det er roterende kniver i denne maskinen. 12. NB! Knivbladene stopper ikke med en gang man har slått av maskinen. 13. Slå alltid av maskinen og trekk ut kontakten og vent til knivbladene er stoppet før du utfører rengjøring og vedlikehold. 14. Bruk hansker når du rengjører og utfører vedlikehold. 15. Service eller vedlikehold må utføres av kvalifisert personell. 16. Kompostkvernen må stå på et stødig og jevnt underlag. 17. Må kun brukes i dagslys. 18. Bruk hansker og briller. 19. Det anbefales å bruke hørselvern 20. Ikke stikk fingrene i matetrakten 21. Sjekk at uønskede legemer som (glass, metall etc.) ikke blir med i kvernen. 22. Hvis kompostkvernen begynner å riste veldig mye, stopp maskinen og sjekk hva som er feil. 23. Sjekk at knivbladene sitter godt før bruk. 24. Sjekk at maskinen er i godt stand før bruk. 25. Bytt ut slitte og defekte deler. 26. Bruk kun originaldeler 2

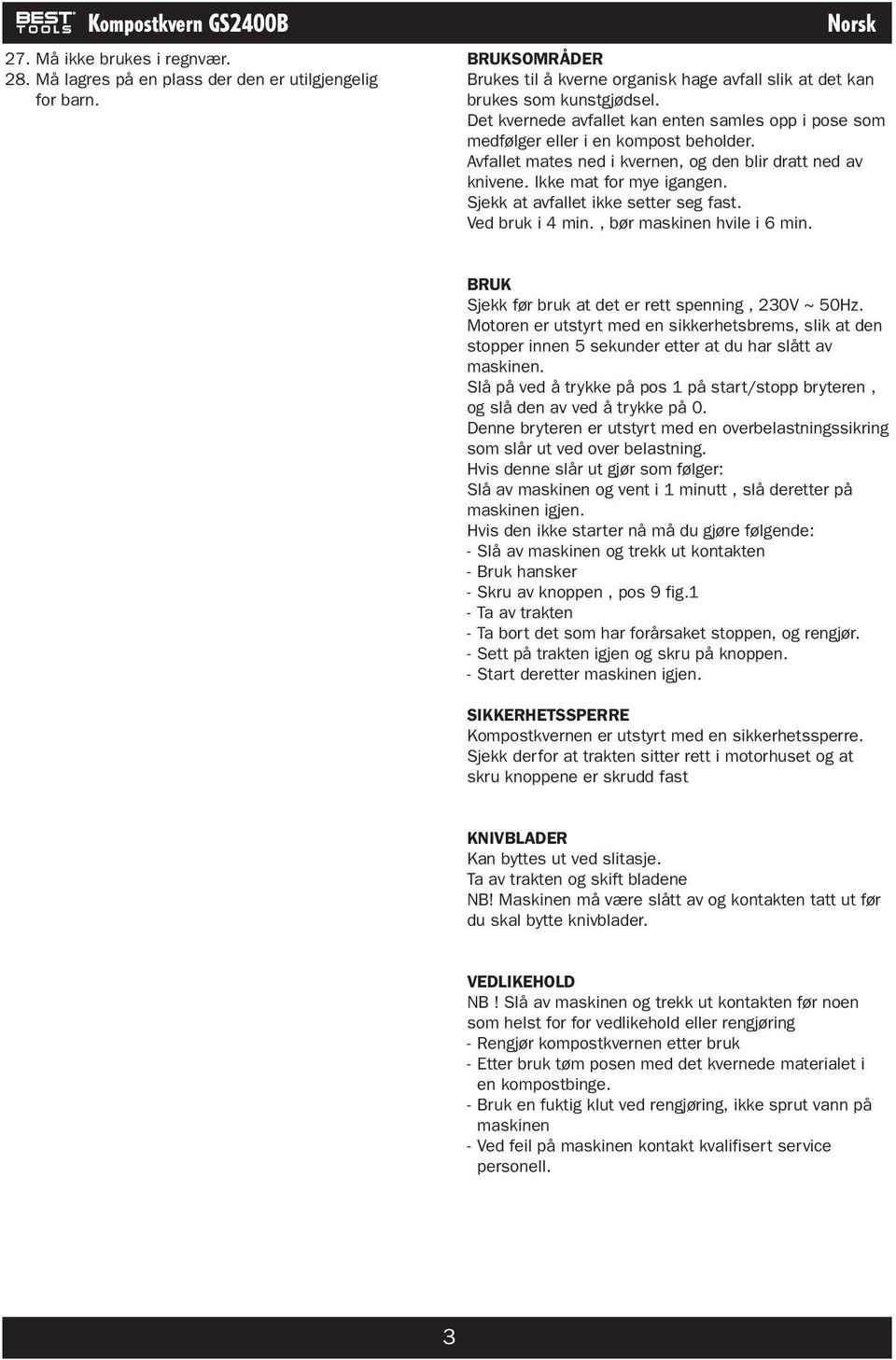

3 Kompostkvern GS2400B 27. Må ikke brukes i regnvær. 28. Må lagres på en plass der den er utilgjengelig for barn. Norsk BRUKSOMRÅDER Brukes til å kverne organisk hage avfall slik at det kan brukes som kunstgjødsel. Det kvernede avfallet kan enten samles opp i pose som medfølger eller i en kompost beholder. Avfallet mates ned i kvernen, og den blir dratt ned av knivene. Ikke mat for mye igangen. Sjekk at avfallet ikke setter seg fast. Ved bruk i 4 min., bør maskinen hvile i 6 min. BRUK Sjekk før bruk at det er rett spenning, 230V ~ 50Hz. Motoren er utstyrt med en sikkerhetsbrems, slik at den stopper innen 5 sekunder etter at du har slått av maskinen. Slå på ved å trykke på pos 1 på start/stopp bryteren, og slå den av ved å trykke på 0. Denne bryteren er utstyrt med en overbelastningssikring som slår ut ved over belastning. Hvis denne slår ut gjør som følger: Slå av maskinen og vent i 1 minutt, slå deretter på maskinen igjen. Hvis den ikke starter nå må du gjøre følgende: - Slå av maskinen og trekk ut kontakten -Bruk hansker -Skru av knoppen, pos 9 fig.1 -Ta av trakten - Ta bort det som har forårsaket stoppen, og rengjør. - Sett på trakten igjen og skru på knoppen. - Start deretter maskinen igjen. SIKKERHETSSPERRE Kompostkvernen er utstyrt med en sikkerhetssperre. Sjekk derfor at trakten sitter rett i motorhuset og at skru knoppene er skrudd fast KNIVBLADER Kan byttes ut ved slitasje. Ta av trakten og skift bladene NB! Maskinen må være slått av og kontakten tatt ut før du skal bytte knivblader. VEDLIKEHOLD NB! Slå av maskinen og trekk ut kontakten før noen som helst for for vedlikehold eller rengjøring -Rengjør kompostkvernen etter bruk - Etter bruk tøm posen med det kvernede materialet i en kompostbinge. -Bruk en fuktig klut ved rengjøring, ikke sprut vann på maskinen -Ved feil på maskinen kontakt kvalifisert service personell. 3

4 Norsk GARANTI Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven. SAMSVARSERKLÆRING Undertegnede firma Sivilingeniør Gisle Krigsvoll AS Industrivn. 61 N-7005 Trondheim forsikrer under eget ansvar at maskinen Produkt...Kompostkvern Merke...Best Tools Modell...GS2400B er i overensstennelse med normene EN , EN , EN , EN , EN samt bestemmelser gitt i direktiv 98/37/EC, 89/336/EEC, 93/68/EEC, 73/23/EEC Trondheim, Daglig leder, Sivilingeniør Gisle Krigsvoll AS Endringer Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen Sivilingeniør Gisle Krigsvoll AS Art no

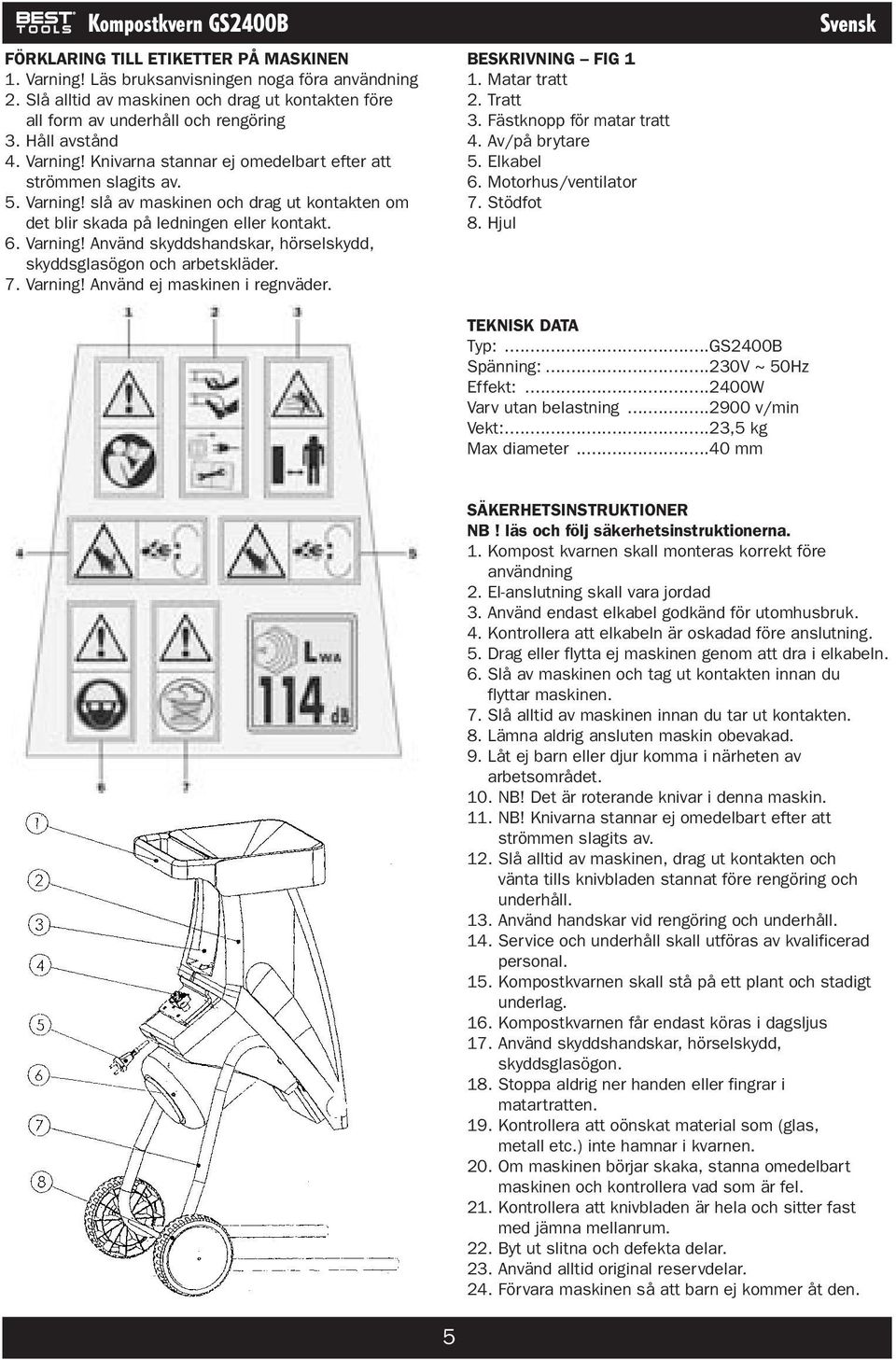

5 Kompostkvern GS2400B FÖRKLARING TILL ETIKETTER PÅ MASKINEN 1. Varning! Läs bruksanvisningen noga föra användning 2. Slå alltid av maskinen och drag ut kontakten före all form av underhåll och rengöring 3. Håll avstånd 4. Varning! Knivarna stannar ej omedelbart efter att strömmen slagits av. 5. Varning! slå av maskinen och drag ut kontakten om det blir skada på ledningen eller kontakt. 6. Varning! Använd skyddshandskar, hörselskydd, skyddsglasögon och arbetskläder. 7. Varning! Använd ej maskinen i regnväder. BESKRIVNING FIG 1 1. Matar tratt 2. Tratt 3. Fästknopp för matar tratt 4. Av/på brytare 5. Elkabel 6. Motorhus/ventilator 7. Stödfot 8. Hjul TEKNISK DATA Typ:...GS2400B Spänning:...230V ~ 50Hz Effekt: W Varv utan belastning v/min Vekt:...23,5 kg Max diameter...40 mm Svensk SÄKERHETSINSTRUKTIONER NB! läs och följ säkerhetsinstruktionerna. 1. Kompost kvarnen skall monteras korrekt före användning 2. El-anslutning skall vara jordad 3. Använd endast elkabel godkänd för utomhusbruk. 4. Kontrollera att elkabeln är oskadad före anslutning. 5. Drag eller flytta ej maskinen genom att dra i elkabeln. 6. Slå av maskinen och tag ut kontakten innan du flyttar maskinen. 7. Slå alltid av maskinen innan du tar ut kontakten. 8. Lämna aldrig ansluten maskin obevakad. 9. Låt ej barn eller djur komma i närheten av arbetsområdet. 10. NB! Det är roterande knivar i denna maskin. 11. NB! Knivarna stannar ej omedelbart efter att strömmen slagits av. 12. Slå alltid av maskinen, drag ut kontakten och vänta tills knivbladen stannat före rengöring och underhåll. 13. Använd handskar vid rengöring och underhåll. 14. Service och underhåll skall utföras av kvalificerad personal. 15. Kompostkvarnen skall stå på ett plant och stadigt underlag. 16. Kompostkvarnen får endast köras i dagsljus 17. Använd skyddshandskar, hörselskydd, skyddsglasögon. 18. Stoppa aldrig ner handen eller fingrar i matartratten. 19. Kontrollera att oönskat material som (glas, metall etc.) inte hamnar i kvarnen. 20. Om maskinen börjar skaka, stanna omedelbart maskinen och kontrollera vad som är fel. 21. Kontrollera att knivbladen är hela och sitter fast med jämna mellanrum. 22. Byt ut slitna och defekta delar. 23. Använd alltid original reservdelar. 24. Förvara maskinen så att barn ej kommer åt den. 5

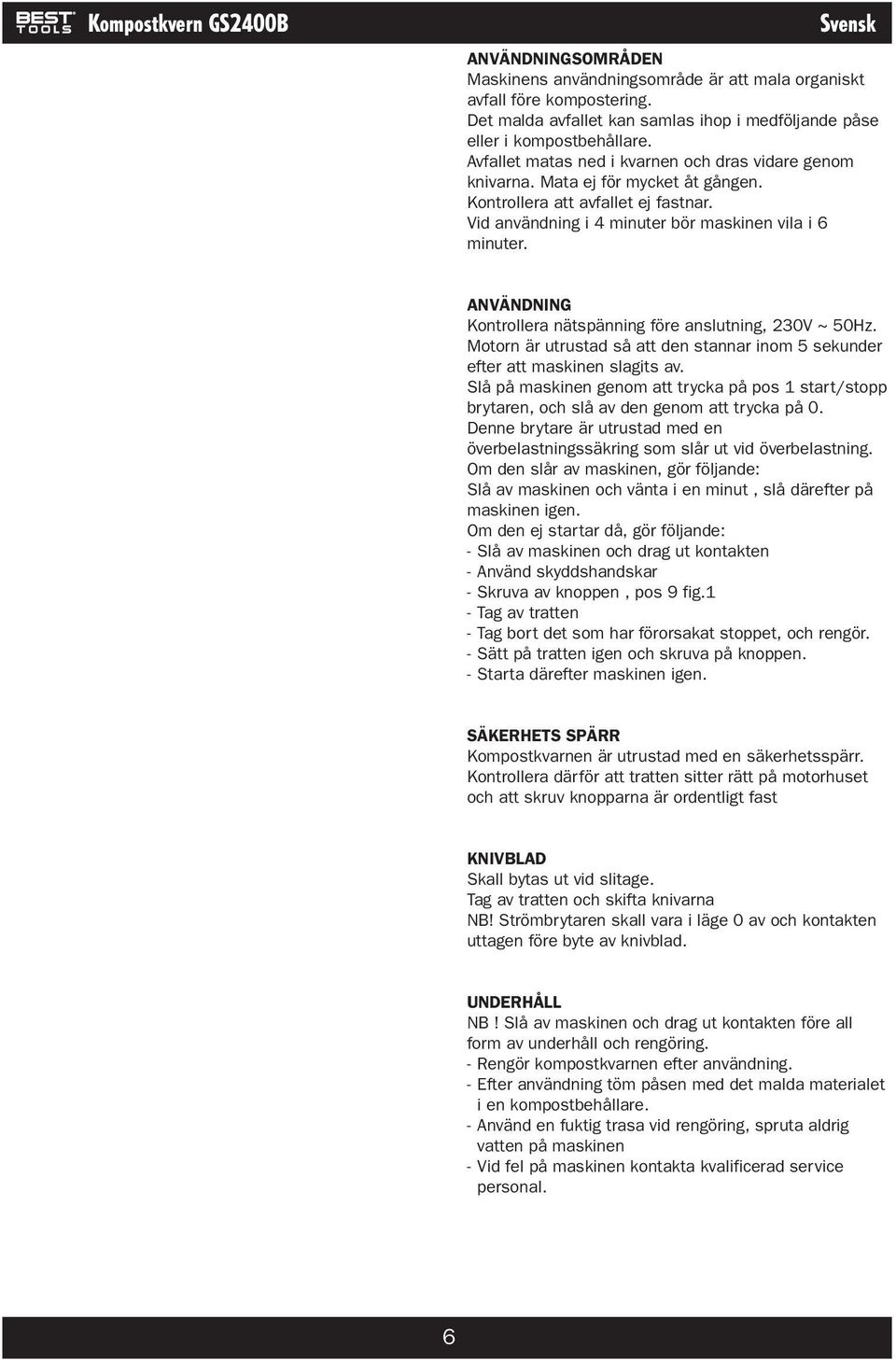

6 Kompostkvern GS2400B Svensk ANVÄNDNINGSOMRÅDEN Maskinens användningsområde är att mala organiskt avfall före kompostering. Det malda avfallet kan samlas ihop i medföljande påse eller i kompostbehållare. Avfallet matas ned i kvarnen och dras vidare genom knivarna. Mata ej för mycket åt gången. Kontrollera att avfallet ej fastnar. Vid användning i 4 minuter bör maskinen vila i 6 minuter. ANVÄNDNING Kontrollera nätspänning före anslutning, 230V ~ 50Hz. Motorn är utrustad så att den stannar inom 5 sekunder efter att maskinen slagits av. Slå på maskinen genom att trycka på pos 1 start/stopp brytaren, och slå av den genom att trycka på 0. Denne brytare är utrustad med en överbelastningssäkring som slår ut vid överbelastning. Om den slår av maskinen, gör följande: Slå av maskinen och vänta i en minut, slå därefter på maskinen igen. Om den ej startar då, gör följande: - Slå av maskinen och drag ut kontakten - Använd skyddshandskar -Skruva av knoppen, pos 9 fig.1 -Tag av tratten - Tag bort det som har förorsakat stoppet, och rengör. - Sätt på tratten igen och skruva på knoppen. - Starta därefter maskinen igen. SÄKERHETS SPÄRR Kompostkvarnen är utrustad med en säkerhetsspärr. Kontrollera därför att tratten sitter rätt på motorhuset och att skruv knopparna är ordentligt fast KNIVBLAD Skall bytas ut vid slitage. Tag av tratten och skifta knivarna NB! Strömbrytaren skall vara i läge 0 av och kontakten uttagen före byte av knivblad. UNDERHÅLL NB! Slå av maskinen och drag ut kontakten före all form av underhåll och rengöring. - Rengör kompostkvarnen efter användning. - Efter användning töm påsen med det malda materialet i en kompostbehållare. - Använd en fuktig trasa vid rengöring, spruta aldrig vatten på maskinen -Vid fel på maskinen kontakta kvalificerad service personal. 6

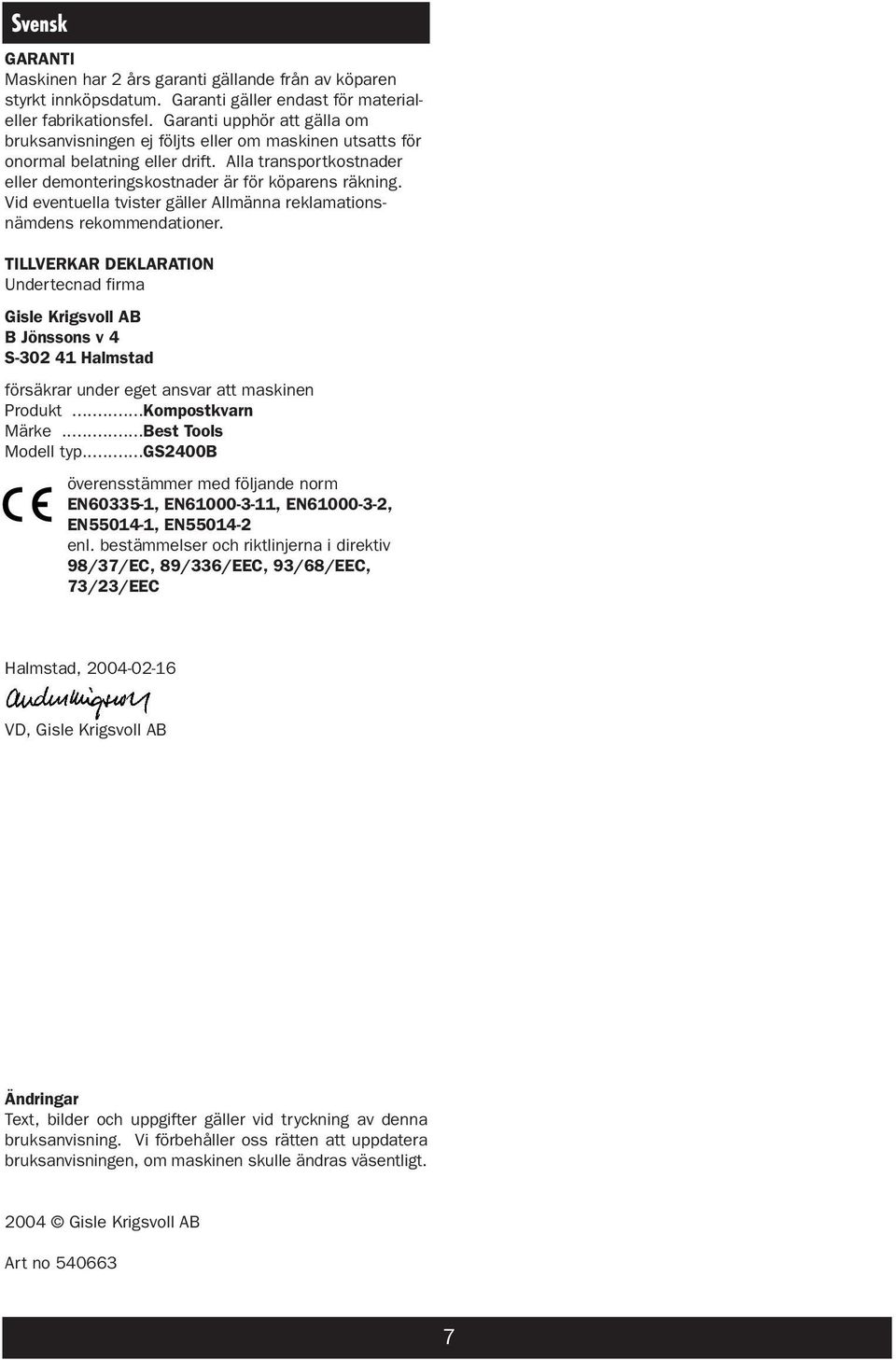

7 Svensk GARANTI Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för materialeller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer. TILLVERKAR DEKLARATION Undertecnad firma Gisle Krigsvoll AB B Jönssons v 4 S Halmstad försäkrar under eget ansvar att maskinen Produkt...Kompostkvarn Märke...Best Tools Modell typ...gs2400b överensstämmer med följande norm EN , EN , EN , EN , EN enl. bestämmelser och riktlinjerna i direktiv 98/37/EC, 89/336/EEC, 93/68/EEC, 73/23/EEC Halmstad, VD, Gisle Krigsvoll AB Ändringar Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt Gisle Krigsvoll AB Art no

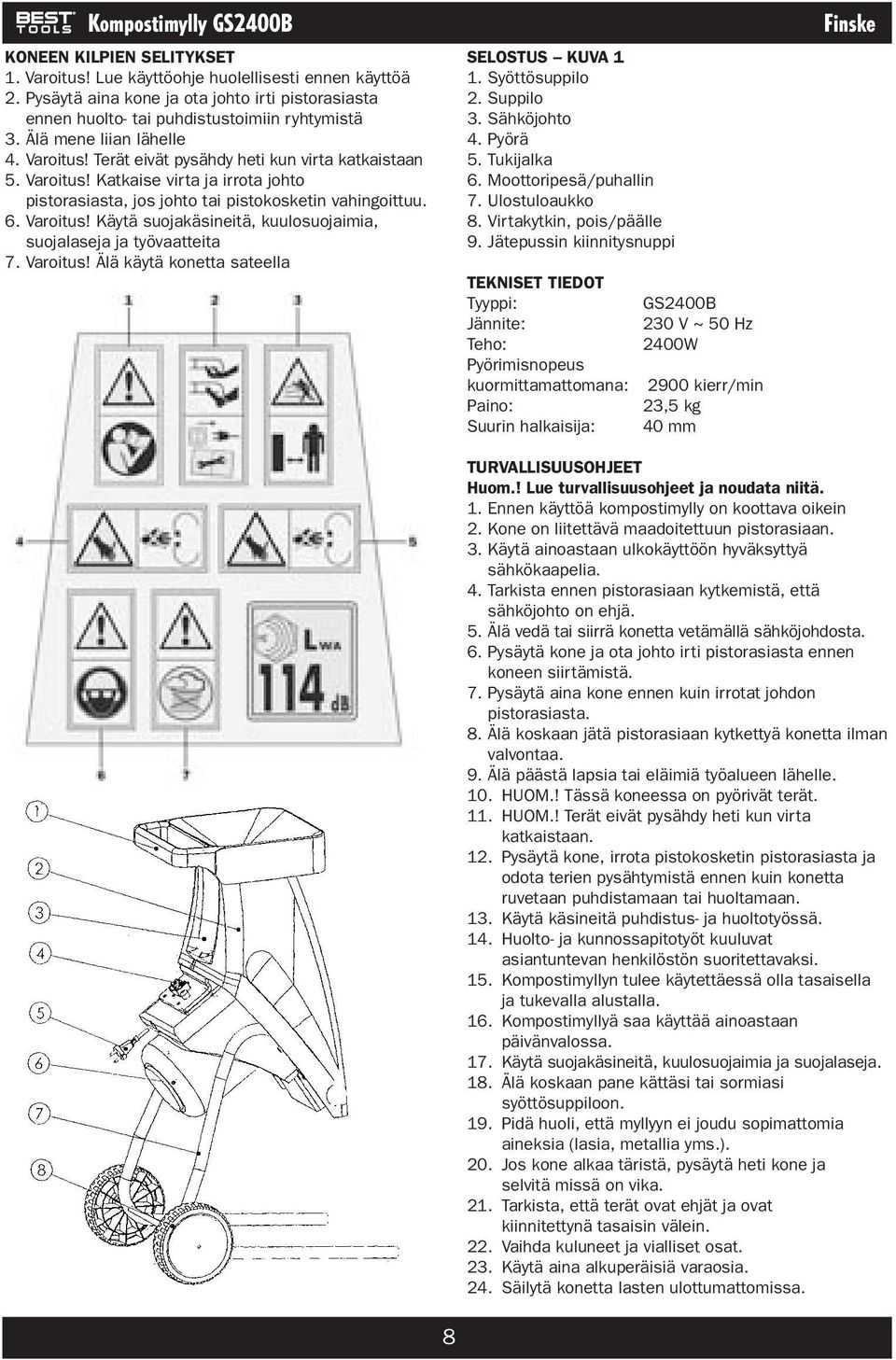

8 Kompostimylly GS2400B KONEEN KILPIEN SELITYKSET 1. Varoitus! Lue käyttöohje huolellisesti ennen käyttöä 2. Pysäytä aina kone ja ota johto irti pistorasiasta ennen huolto- tai puhdistustoimiin ryhtymistä 3. Älä mene liian lähelle 4. Varoitus! Terät eivät pysähdy heti kun virta katkaistaan 5. Varoitus! Katkaise virta ja irrota johto pistorasiasta, jos johto tai pistokosketin vahingoittuu. 6. Varoitus! Käytä suojakäsineitä, kuulosuojaimia, suojalaseja ja työvaatteita 7. Varoitus! Älä käytä konetta sateella SELOSTUS KUVA 1 1. Syöttösuppilo 2. Suppilo 3. Sähköjohto 4. Pyörä 5. Tukijalka 6. Moottoripesä/puhallin 7. Ulostuloaukko 8. Virtakytkin, pois/päälle 9. Jätepussin kiinnitysnuppi TEKNISET TIEDOT Tyyppi: GS2400B Jännite: 230 V ~ 50 Hz Teho: 2400W Pyörimisnopeus kuormittamattomana: 2900 kierr/min Paino: 23,5 kg Suurin halkaisija: 40 mm Finske TURVALLISUUSOHJEET Huom.! Lue turvallisuusohjeet ja noudata niitä. 1. Ennen käyttöä kompostimylly on koottava oikein 2. Kone on liitettävä maadoitettuun pistorasiaan. 3. Käytä ainoastaan ulkokäyttöön hyväksyttyä sähkökaapelia. 4. Tarkista ennen pistorasiaan kytkemistä, että sähköjohto on ehjä. 5. Älä vedä tai siirrä konetta vetämällä sähköjohdosta. 6. Pysäytä kone ja ota johto irti pistorasiasta ennen koneen siirtämistä. 7. Pysäytä aina kone ennen kuin irrotat johdon pistorasiasta. 8. Älä koskaan jätä pistorasiaan kytkettyä konetta ilman valvontaa. 9. Älä päästä lapsia tai eläimiä työalueen lähelle. 10. HUOM.! Tässä koneessa on pyörivät terät. 11. HUOM.! Terät eivät pysähdy heti kun virta katkaistaan. 12. Pysäytä kone, irrota pistokosketin pistorasiasta ja odota terien pysähtymistä ennen kuin konetta ruvetaan puhdistamaan tai huoltamaan. 13. Käytä käsineitä puhdistus- ja huoltotyössä. 14. Huolto- ja kunnossapitotyöt kuuluvat asiantuntevan henkilöstön suoritettavaksi. 15. Kompostimyllyn tulee käytettäessä olla tasaisella ja tukevalla alustalla. 16. Kompostimyllyä saa käyttää ainoastaan päivänvalossa. 17. Käytä suojakäsineitä, kuulosuojaimia ja suojalaseja. 18. Älä koskaan pane kättäsi tai sormiasi syöttösuppiloon. 19. Pidä huoli, että myllyyn ei joudu sopimattomia aineksia (lasia, metallia yms.). 20. Jos kone alkaa täristä, pysäytä heti kone ja selvitä missä on vika. 21. Tarkista, että terät ovat ehjät ja ovat kiinnitettynä tasaisin välein. 22. Vaihda kuluneet ja vialliset osat. 23. Käytä aina alkuperäisiä varaosia. 24. Säilytä konetta lasten ulottumattomissa. 8

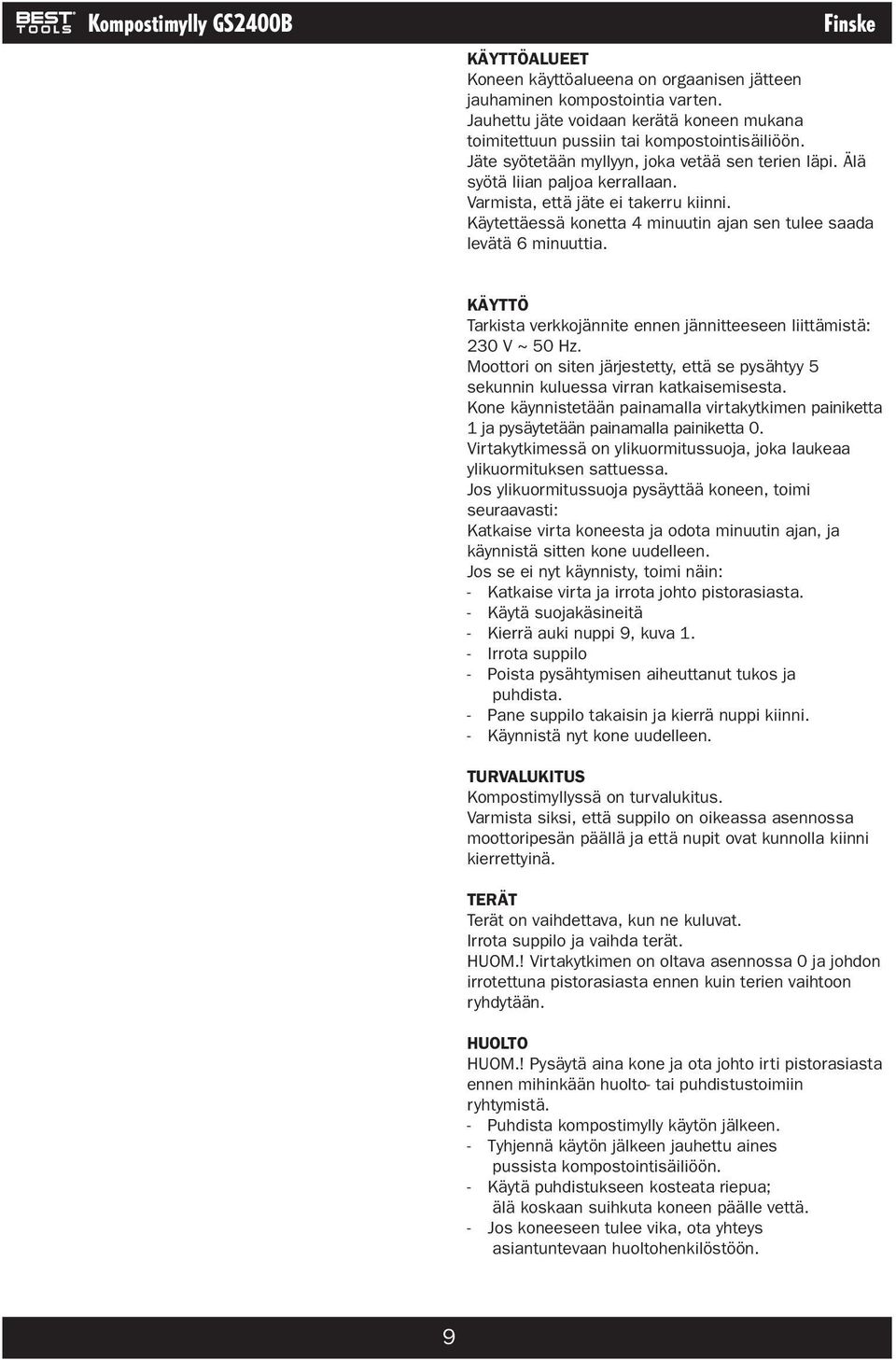

9 Kompostimylly GS2400B Finske KÄYTTÖALUEET Koneen käyttöalueena on orgaanisen jätteen jauhaminen kompostointia varten. Jauhettu jäte voidaan kerätä koneen mukana toimitettuun pussiin tai kompostointisäiliöön. Jäte syötetään myllyyn, joka vetää sen terien läpi. Älä syötä liian paljoa kerrallaan. Varmista, että jäte ei takerru kiinni. Käytettäessä konetta 4 minuutin ajan sen tulee saada levätä 6 minuuttia. KÄYTTÖ Tarkista verkkojännite ennen jännitteeseen liittämistä: 230 V ~ 50 Hz. Moottori on siten järjestetty, että se pysähtyy 5 sekunnin kuluessa virran katkaisemisesta. Kone käynnistetään painamalla virtakytkimen painiketta 1 ja pysäytetään painamalla painiketta 0. Virtakytkimessä on ylikuormitussuoja, joka laukeaa ylikuormituksen sattuessa. Jos ylikuormitussuoja pysäyttää koneen, toimi seuraavasti: Katkaise virta koneesta ja odota minuutin ajan, ja käynnistä sitten kone uudelleen. Jos se ei nyt käynnisty, toimi näin: - Katkaise virta ja irrota johto pistorasiasta. - Käytä suojakäsineitä - Kierrä auki nuppi 9, kuva 1. - Irrota suppilo - Poista pysähtymisen aiheuttanut tukos ja puhdista. - Pane suppilo takaisin ja kierrä nuppi kiinni. - Käynnistä nyt kone uudelleen. TURVALUKITUS Kompostimyllyssä on turvalukitus. Varmista siksi, että suppilo on oikeassa asennossa moottoripesän päällä ja että nupit ovat kunnolla kiinni kierrettyinä. TERÄT Terät on vaihdettava, kun ne kuluvat. Irrota suppilo ja vaihda terät. HUOM.! Virtakytkimen on oltava asennossa 0 ja johdon irrotettuna pistorasiasta ennen kuin terien vaihtoon ryhdytään. HUOLTO HUOM.! Pysäytä aina kone ja ota johto irti pistorasiasta ennen mihinkään huolto- tai puhdistustoimiin ryhtymistä. - Puhdista kompostimylly käytön jälkeen. - Tyhjennä käytön jälkeen jauhettu aines pussista kompostointisäiliöön. - Käytä puhdistukseen kosteata riepua; älä koskaan suihkuta koneen päälle vettä. - Jos koneeseen tulee vika, ota yhteys asiantuntevaan huoltohenkilöstöön. 9

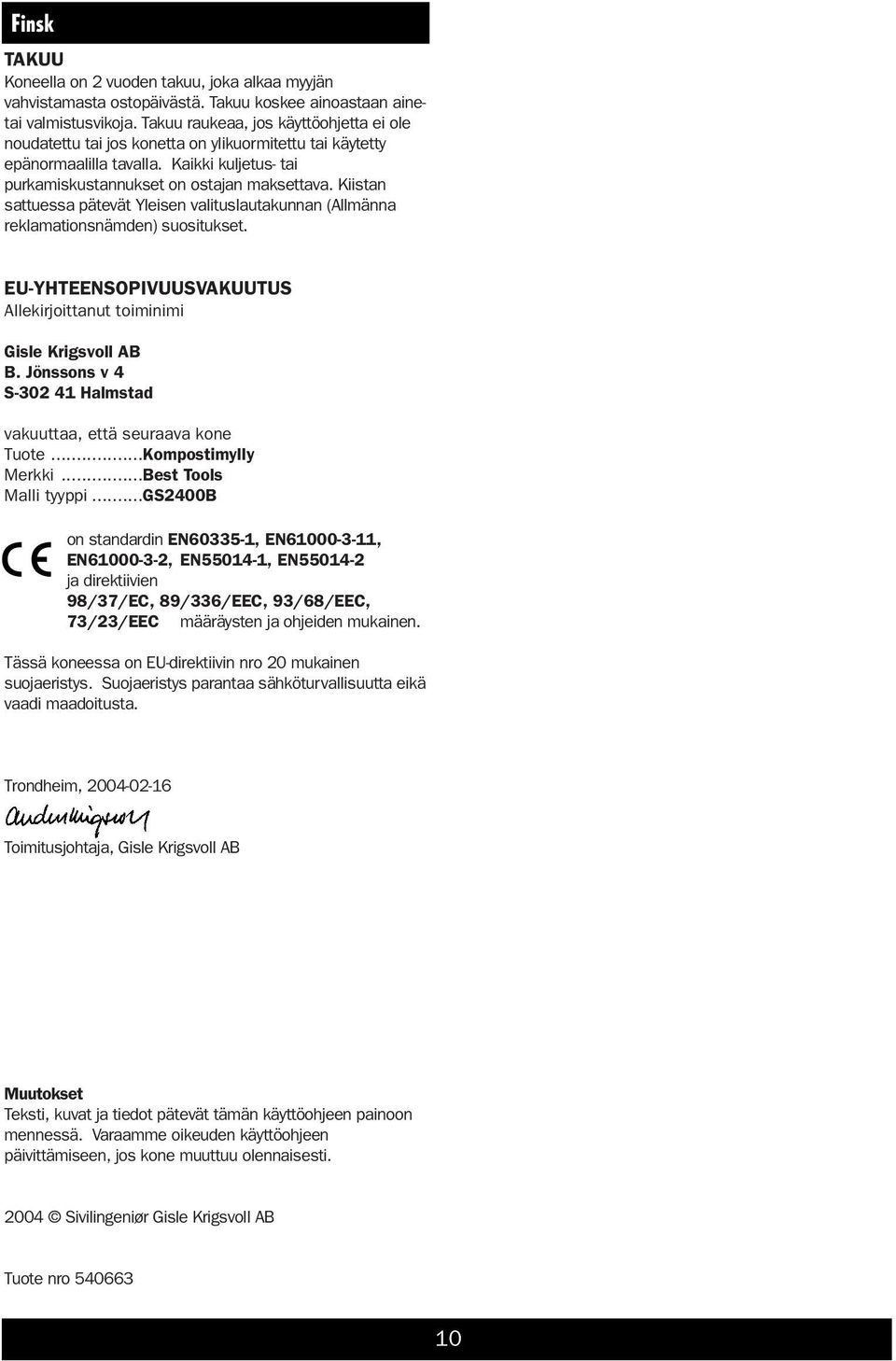

10 Finsk TAKUU Koneella on 2 vuoden takuu, joka alkaa myyjän vahvistamasta ostopäivästä. Takuu koskee ainoastaan ainetai valmistusvikoja. Takuu raukeaa, jos käyttöohjetta ei ole noudatettu tai jos konetta on ylikuormitettu tai käytetty epänormaalilla tavalla. Kaikki kuljetus- tai purkamiskustannukset on ostajan maksettava. Kiistan sattuessa pätevät Yleisen valituslautakunnan (Allmänna reklamationsnämden) suositukset. EU-YHTEENSOPIVUUSVAKUUTUS Allekirjoittanut toiminimi Gisle Krigsvoll AB B. Jönssons v 4 S Halmstad vakuuttaa, että seuraava kone Tuote...Kompostimylly Merkki...Best Tools Malli tyyppi...gs2400b on standardin EN , EN , EN , EN , EN ja direktiivien 98/37/EC, 89/336/EEC, 93/68/EEC, 73/23/EEC määräysten ja ohjeiden mukainen. Tässä koneessa on EU-direktiivin nro 20 mukainen suojaeristys. Suojaeristys parantaa sähköturvallisuutta eikä vaadi maadoitusta. Trondheim, Toimitusjohtaja, Gisle Krigsvoll AB Muutokset Teksti, kuvat ja tiedot pätevät tämän käyttöohjeen painoon mennessä. Varaamme oikeuden käyttöohjeen päivittämiseen, jos kone muuttuu olennaisesti Sivilingeniør Gisle Krigsvoll AB Tuote nro

11 DELETEGNING DELRITNING OSAPIIRUSTUS 11

12 12
