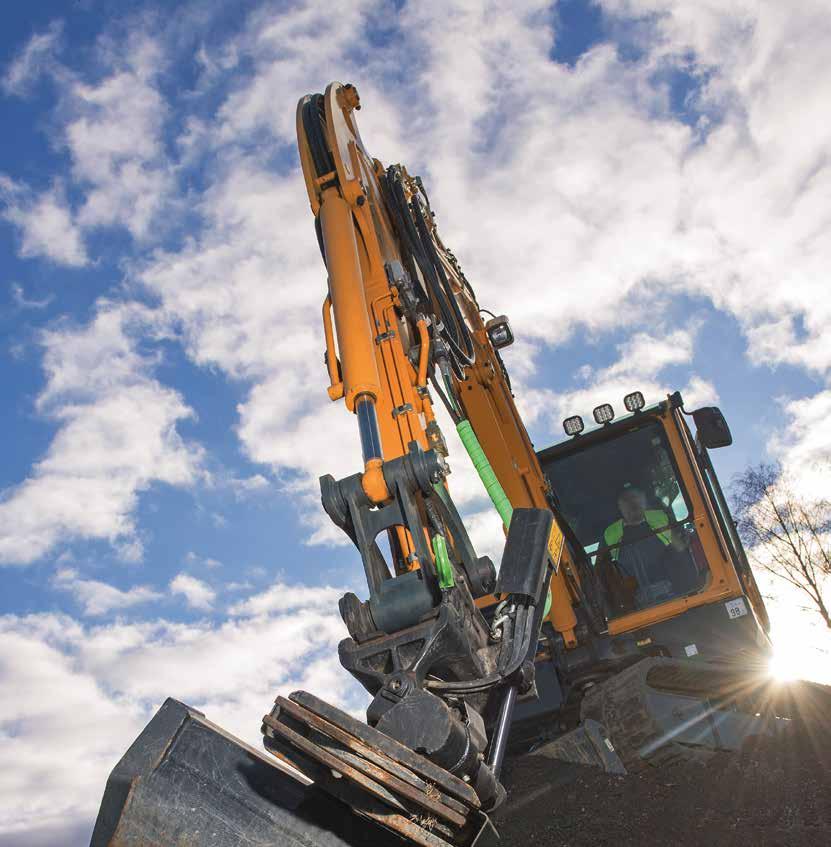

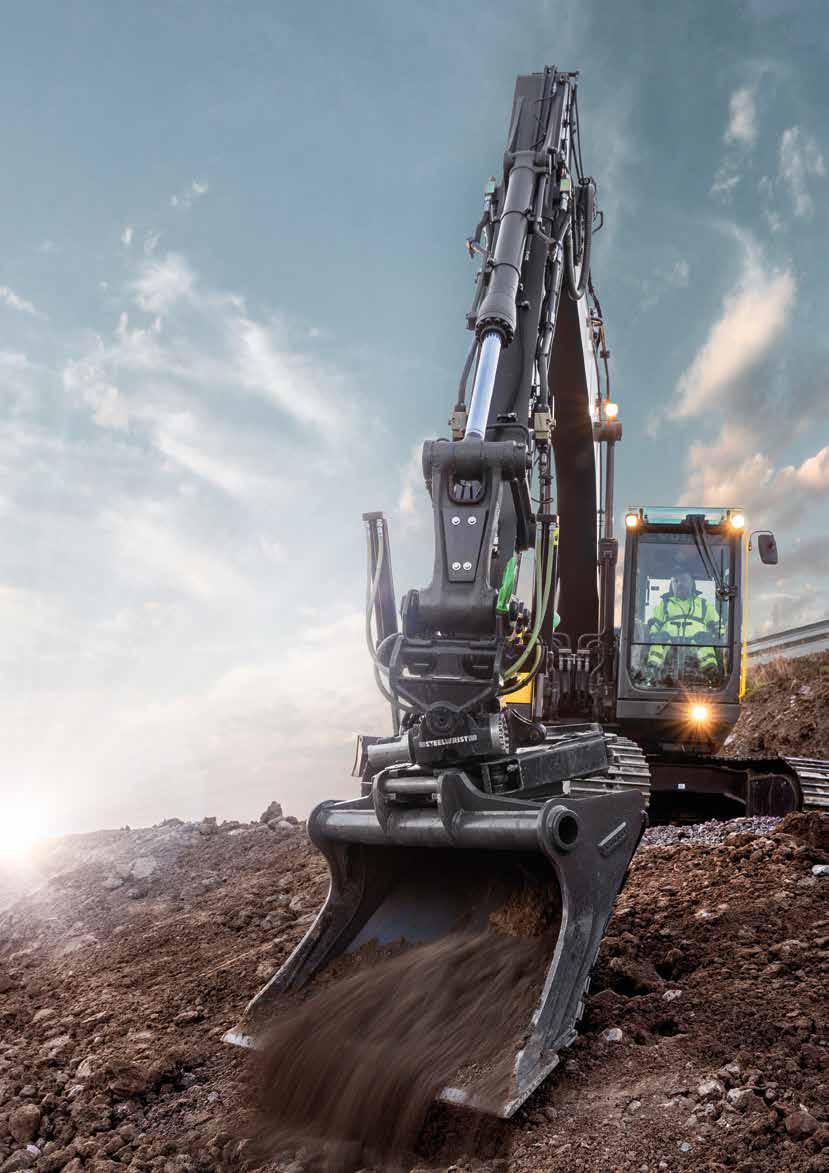

2 Tuotteet tehokkaille kaivukoneille Mahdollisuudet ja Automatisointi Steelwristin tuotevalikoiman ytimen muodostavat pikaliittimet, powertiltit ja rototiltit, jotka yhdessä ohjausjärjestelmän kanssa antavat perustan kaivukoneen korkeammalle tuottavuudelle. Työkalut Työ tarvitsee työkalun ja työkalu tarvitsee kaivukoneen - ei toisinpäin. Tämä on lähtökohta kun pyrimme parantamaan sinun kaivukoneesi tehokkuutta. Tarvitset sitten turvallisen ja kestävän pikaliittimen, kehittyneemmän powertiltin tai monipuolisimman rototiltin, meiltä löytyy ratkaisu sinun tarpeisiisi. Käytämme patentoitua Front Pin Lock -turvalukitusta vakiovarusteena, joka täyttää korkeimmatkin turvallisuusvaatimukset kaikilla markkinoilla. SQ-teknologia liittää pikaliittimet ja rototiltit automaattiseen pikaliitäntäjärjestelmään, mikä mahdollistaa hydrauliikka- ja sähköliitäntöjen kytkemisen yhdellä toimenpiteellä nousematta ohjaamosta. Steelwristin työkaluvalikoimaan kuuluvat luiskakauhat, kaivukauhat hampailla tai ilman, kaapelikauhat ja ojakauhat kuten myös routapiikit, trukkipiikit, asfalttileikkurit ja tasoituspalkit. Hydraulisiin työkaluihimme kuuluvat seulakauhat, tärylevyt, yleis- ja puukourat kuten myös kivi- ja lajittelukourat sekä harjalaitteet. Kaikki sopivat, tottakai, yhteen SQ kiinnikkeiden kanssa. Steelwrist SQ -liittimet sekä työkalu kiinnikkeet ovat täysin yhteensopivia OilQuick 1* liittimiin ja -työkaluihin. THEFT PROTECTION CENTRAL LUBRICATION FRONT PIN LOCK STEEL CASTED 2 * Kaikki alaviitteet viimeisellä sivulla.

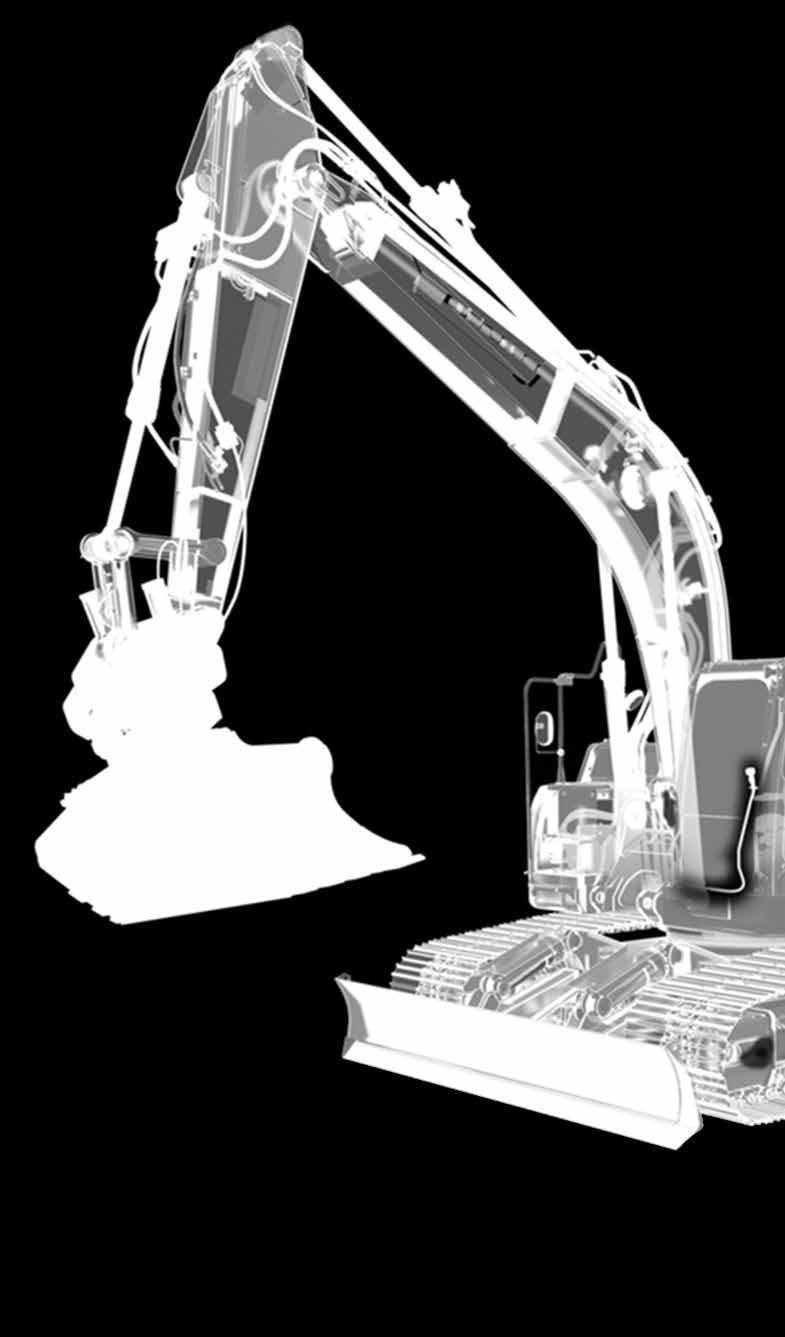

3 EXTENDED WARRANTY t REMOTE SUPPORT POSITIONING SYSTEM TOOL RECOGNITION AUTO CONNECTION HIGH FLOW HYDRAULICS 3

4 Maths Michal Susann Robin Peter Cia Peter Pat Vincent Niklas Lars Nicolas Joakim Ronnie Christian Daniel Anders Christian Jens Stian Stefan Rainer Johann Claire Junglae Tom Don Simon Oskar Roy Markus Fredrik Joachim Harry Jonas Jake Marko Hervé Martin Stefan Dennis Pekka Joe 2005 Steelwrist perustettiin 2006 X06, X12, X18, X26, Symmetrinen standardi, Ruotsi, Hollanti 2007 Symmetriset Pikaliittimet, Suomi 2008 X04, teräsvalu, XControl G1, Norja 4

5 Christoffer Henrik 2017 Täysi SQ -valikoima, Suurvirtaus, Kourat, X14, Maantiivistäjät, Powertiltit, TMX, Harjalaitteet, Työkalun tunnistaminen, Kauhojen 3.sukupolvi Therese 2016 X26/SQ70/55, Seulakauha, Routapiikit, Universal -liitin Juha 2013 X Tasoituspalkki, XControl Bridge, Datatag, Australia 2014 X32, X20/SQ65, Lehnhoffpikaliittimet, trukkipiikit 2010 XControl Joystickit 2009 Pikaliittimet G2, Merkkikauhat, Ensimmäinen OEM -sopimus, UK Front Pin Lock -turvalukitus, Valetut pikaliittimet 2011 X07, Steelwrist design kauhat, GEOfit, Ranska 5

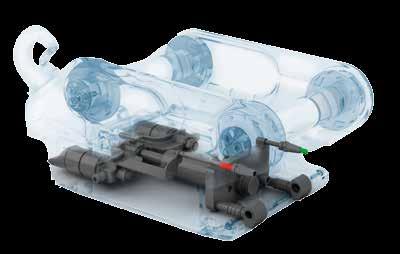

6 Steelwrist Front Pin Lock -pikaliittimet Parantunut turvallisuus kaikkiin kaivukoneisiin Asiakkaiden kasvaneet vaatimukset turvalliselle pikaliitinratkaisulle - ympäri maailman. Samaan aikaan lainsäätäjät nostavat rimaa sille, mikä katsotaan turvalliseksi. Tästä huolimatta kauhoja putoaa työmailla päivittäin! Onneksi henkilövahingot ovat varsin harvinaisia, mutta se on silti ongelma. Front Pin Lock -turvalukitus takaa turvallisuuden työkaluja vaihdettaessa, se on merkittävästi turvallisempi ja vahvempi teräsvalurakenne. Front Pin Lock -turvalukitus osoittaa kuljettajalle selvästi, milloin kauha on turvallisesti paikallaan. Punainen osoittaa, että lukko on auki ja vihreä osoittaa, että kauha on turvallisesti paikallaan. FPL varmistaa, että et voi vahingossa pudottaa kauhaa. Niin kauan kuin lukitus on päällä, ohjaamoon näkyvä lukitusosoitin osoittaa vihreää. Koska meillä on sekä lukkoventtiilit että jouset Front Pin Lock -liittimesi täyttää ISO13031:n ja korkeimmat turvallisuusvaatimukset kaikilla markkinoilla. FPL-tekniikka ei ole riippuvainen tunnistimista, ja siksi se toimii yhtä hyvin kaikkien ohjausjärjestelmien kanssa, riippumatta siitä onko kaivukone pieni, suuri, uusi tai käytetty. Tätä yksinkertaisempi se ei voi olla. Sekä EN474:n ja ISO13031:n 2 mukainen STEEL CASTED Expander-tapit Samanlainen työkalun vaihto kaikissa kaivukoneissa Nuorrutusteräsvalu Front Pin Lock - pitää työkalun turvallisesti paikallaan Koneen Pika- Rakenne- Paino paino kiinnike korkeus ilman tappeja < 2,5 ton S30/ mm 10 kg 2-3 ton S30/ mm 10 kg 2-6 ton S40/S40w 100/120 mm 30 kg 5-12 ton S mm 70 kg 5-12 ton S mm 70 kg ton S60/S60w 135/170 mm 120 kg ton S70/S70w 175/200 mm 250 kg Positiivinen lukitusosoitin - turvallinen asento osoitetaan vihreällä Negatiivinen lukitusosoitin - lukon aukiolo osoitetaan punaisella 6

7 Steelwrist Powertilt ja TMX Kun pelkkä kallistustoiminto riittää Steelwrist Powertilt on yhdistelmä alkuperäisestä Helac Corporationin kallistajasta ja Steelwristin Front Pin Lock -turvalukitustekniikasta. Kun et tarvitse täysimittaista rototilttiä, Steelwrist Powertilt on loistava ratkaisu. Yli Helac -kallistajan ansiosta asiakkaamme saavat vankan ratkaisun, joka kulkee käsi kädessä teräsvalettujen pikaliittimiemme kanssa. Steelwrist Powertiltin pikaliitin ja yläosa ovat steelwrist -teräsvaluratkaisuja. TMX TMX kallistustoiminto pienimmille kaivinkoneille. Saatavana tappikiinniteisenä S30 ja S40 liittimillä, sekä manuaalisena että hydraulisena. Expander-tapit Aina 2x 90 kallistuskulmaan Front Pin Lock -pikaliitin takaa turvalliset työkaluvaihdot Letkuttomat sisäiset kanavat lukkosylinterille Teräsvaletut laajat kosketuspinnat työkaluille Säädettävä kallistin säilyy välyksettömänä koko käyttöiän Karkaistun teräksen ja karkaistujen laakeripintojen ansiosta pidempi käyttöikä Ylikuormitussuoja paineenrajoitusventtiileillä FRONT PIN LOCK Koneen Powertilt/ Kallistus- Rakenne- Paino ilman paino TMX kulma korkeus tappeja 0-3 ton TMXS30/150 ± mm 28 kg 0-3 ton TMXS30/180 ± mm 28 kg 0-3 ton TMXS40 ± mm 39 kg 2-6 ton PT050/S40 2x mm 95 kg 5-12 ton PT100/S45 2x mm 210 kg 5-12 ton PT100/S50 2x mm 210 kg ton PT180/S60 2x mm 360 kg 7

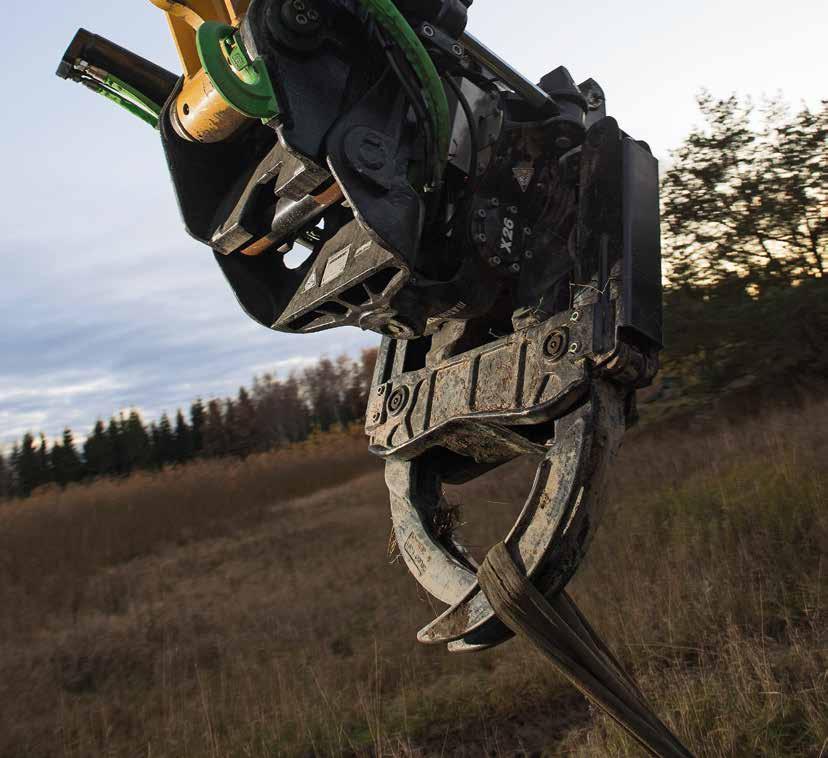

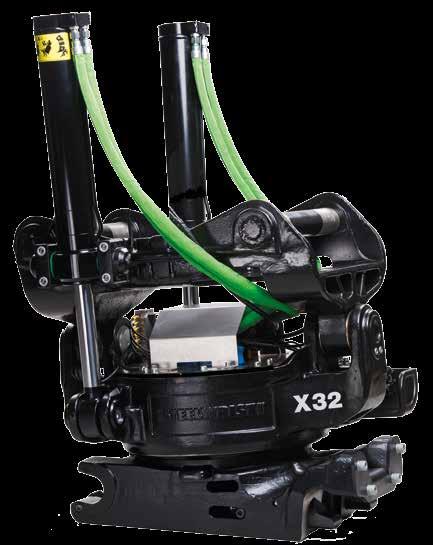

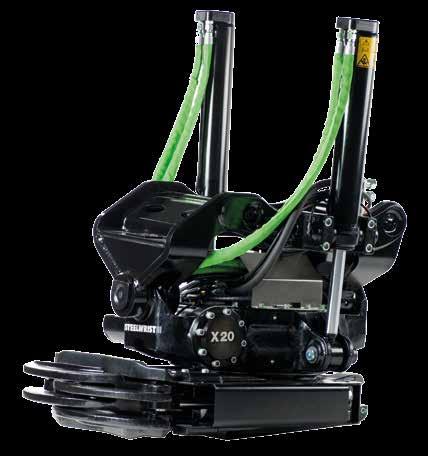

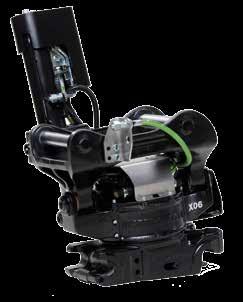

8 Steelwrist-rototiltti Markkinoiden kompaktein ja optimoiduin rototiltti Ydin arvojamme ovat asiakaslähtöisyys, nopeus ja yksinkertaisuus. Tämä yhdistettynä tarkkaan keskittymiseen yksityiskohtiin, on antanut meille mahdollisuuden ottaa teknologisen johtajan rooli tällä alalla. Olemme hyvin ylpeitä siitä, että yhä useammat kaivukoneyrittäjät valitsevat Steelwristin, tämä motivoi meidät työskentelemään edelleen erittäin kovasti parantaaksemme investointisi arvoa. Suurvirtaushydrauliikat Steelwristin suurvirtausläpivienti nostaa rimaa suurvirtaushydrauliikoissa. Tämä mahdollistaa hydraulisten työkalujen käytön ennen näkemättömällä tehokkuudella tai vain polttoainetaloudellisemmin. Suurvirtausläpivientiin on saatavissa myös sähkön läpivienti, joten voit ohjata työkalujen venttiileitä. Myös keskusvoitelu voidaan johtaa rototiltin läpi työkaluihin. Pihdit Integroidut pihdit ovat tehokas työkalu, jolla voit huomattavasti lisätä käyttömahdollisuuksia. Steelwrist on ainoa toimittaja, jolla on 4-käpäläiset pihdit, joiden tarkoitus on lisätä turvallisuutta kappaleiden käsittelyssä. Pihdit aukeavat laajasti ja sulkeutuvat miltei kokonaan, niissä on kestävät sylintereiden suojat eivätkä ne haittaa kaivutöitä. Pihtikasetti voidaan myös jälkiasentaa. Suuri 45 :n kallistuskulma Laajat kontaktipinnat työlaitteeseen Pystysuuntaiset kallistussylinterit mahdollistavat kaivamisen kapeissa kaivannoissa Markkinoiden matalin rakennekorkeus Kestävät pihtisylintereiden suojat Nuorrutusteräsvalu 4-käpäläiset pihdit 8

9 FRONT PIN LOCK Rasvavoitelu takaa pidemmän eliniän. Mahdollista kytkeä keskusvoitelujärjestelmään STEEL CASTED Pikaliitin Front Pin Lock turvalliseen työkalujen vaihtoon Suurvirtaushydrauliikka HIGH FLOW HYDRAULICS Optiona kuormanpitoventtiilit kallistussylintereihin Koneen Rototiltti Rakenne- Paino paino korkeus alkaen 2-4 ton X mm 115 kg 4-6 ton X mm 135 kg 5-7 ton X mm 195 kg 7-12 ton X mm 285 kg ton X mm 360 kg ton X mm 400 kg ton X mm 445 kg ton X mm 570 kg ton X mm 840 kg 9

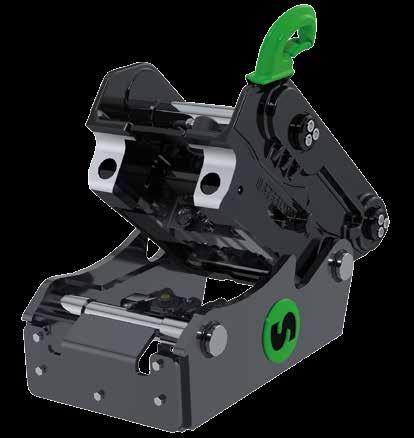

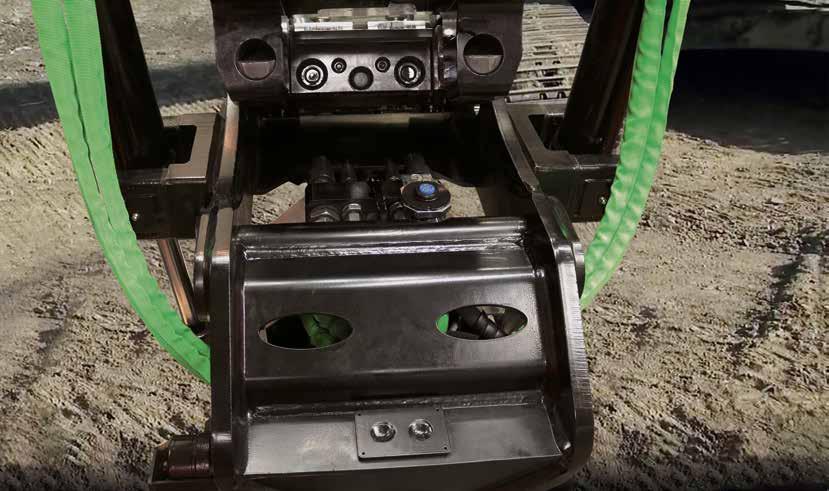

10 HIGH FLOW HYDRAULICS Lukkoventtiileillä ja jousivoimalla taataan ISO mukaiset ``Kiilalukitteisten pikaliittimien`` turvallisuusvaatimusten täyttyminen Front Pin Lock -lisäturvallisuus on vaatimus monilla markkinoilla Nuorrutusteräsvalu, paras kestävyyden ja painon suhde Täysin yhteen -sopiva OilQuick 1 :n kanssa Parannetut virtausominaisuudet Hydrauliikka ja turvallisuus SQ60-5 SQ65 SQ70 SQ70/55 SQ80 Paineenrajoitusventtiili Kyllä Kyllä Kyllä Kyllä Kyllä Lukkosylinterien määrä Takaiskuventtiili Lukitus jousivoimalla FPL-turvalukitustekniikka Kyllä Kyllä Kyllä Kyllä Kyllä Vuotamaton SQ liitin Liittimien määrä Liitimet 2 x 3/8" 1 x 1/2" 2 x 1/2" 2 x 1/2" 2 x 1/2" 2 x 1/2 2 x 3/4" 3 x 3/4" 1 x 3/4" 2 x 3/4" 2 x 3/4 2 x 1" 2 x 1" 2 x 1 10

11 SQ automaattinen kytkentämenetelmä Vaihdat hydrauliset työkalut sekunneissa Tuottavuusvaatimukset kasvavat jatkuvasti ja joissakin töissä työkaluja tarvitsee vaihtaa usein. Steelwristin SQ-tekniikan avulla sinulla on mahdollisuus vaihtaa rototiltin, hydraulisen leikkurin, murskaimen, saksien, pulveroijan, lajittelijan, seulakauhan jne. ja tietysti mekaanisten työkalujen välillä - poistumatta ohjaamosta ja muutamassa sekunnissa. Meidän SQ-liittimet perustuvat symmetriseen standardiin (S-tyyppi) ja ovat täysin yhteensopivia OilQuick:n OQ-liittimien ja kannattimien kanssa. Koska hydraulisen liittimen``liitinpinta``on yhteensopiva OilQuick OQ:n kanssa, se tekee mahdolliseksi asiakkaillemme käyttää jo olemassa olevia työkaluja. AUTO CONNECTION Qplus - Suurempi virtaus! Steelwristin Qplus rakenteella saavutetaan 37% suurempi virtausalue verrattuna kilpailijoiden tuotteisiin (riippuu liittimen koosta). Qplus - enemmän käyttötunteja! Steelwristin Qplus tiivistys teknologia on täysin uusi ja merkittävästi kestävämpi verrattuna kilpailijoiden tuotteisiin, joka tarkoittaa enemmän käyttötunteja, ennen kuin tiivisteitä tarvitsee vaihtaa. Qplus - parantunut huollettavuus! Tiivisteiden vaihto voidaan suorittaa Steelwrist Qplus liittimiin nopeasti ja helposti ilman erikoistyökaluja. Lokakuussa 2017 vahvistimme Qplus teknologiaa (Pat.Pend.), joka muutti radikaalisti hydraulisten liittimien ``sisäosia``. Qplus teknologian avulla saavutimme vahvemman rakenteen ja optimoidun virtauksen, joka tuottaa käyttäjälle enemmän virtausta, enemmän käyttötunteja ja parantunutta huollettavuutta. Kestävä Valamalla teräksestä yhtenä kappaleena sekä SQ-liittimet että SQ-rototiltit, saavutamme saman poikkeuksellisen kestävyys-painosuhteen kuin muissakin Steelwrist-tuotteissa. Turvallinen Käyttämällä Front Pin Lock -turvalukitustekniikkaa myös SQ-liittimissä - säilytämme korkean turvallisuustason ilman monimutkaisia ja kalliita tunnistimiin perustuvia ohjausjärjestelmiä. Qplus virtaus arvot 1 liitimet 300 lit/min 3/4 liitimet 180 lit/min 1/2 liitimet 90 lit/min 3/8 liitimet 45 lit/min 1/4 liitimet 25 lit/min 11

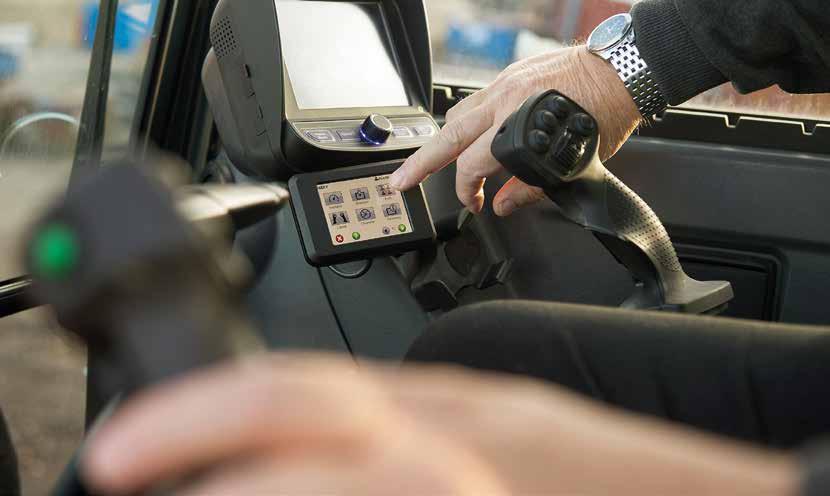

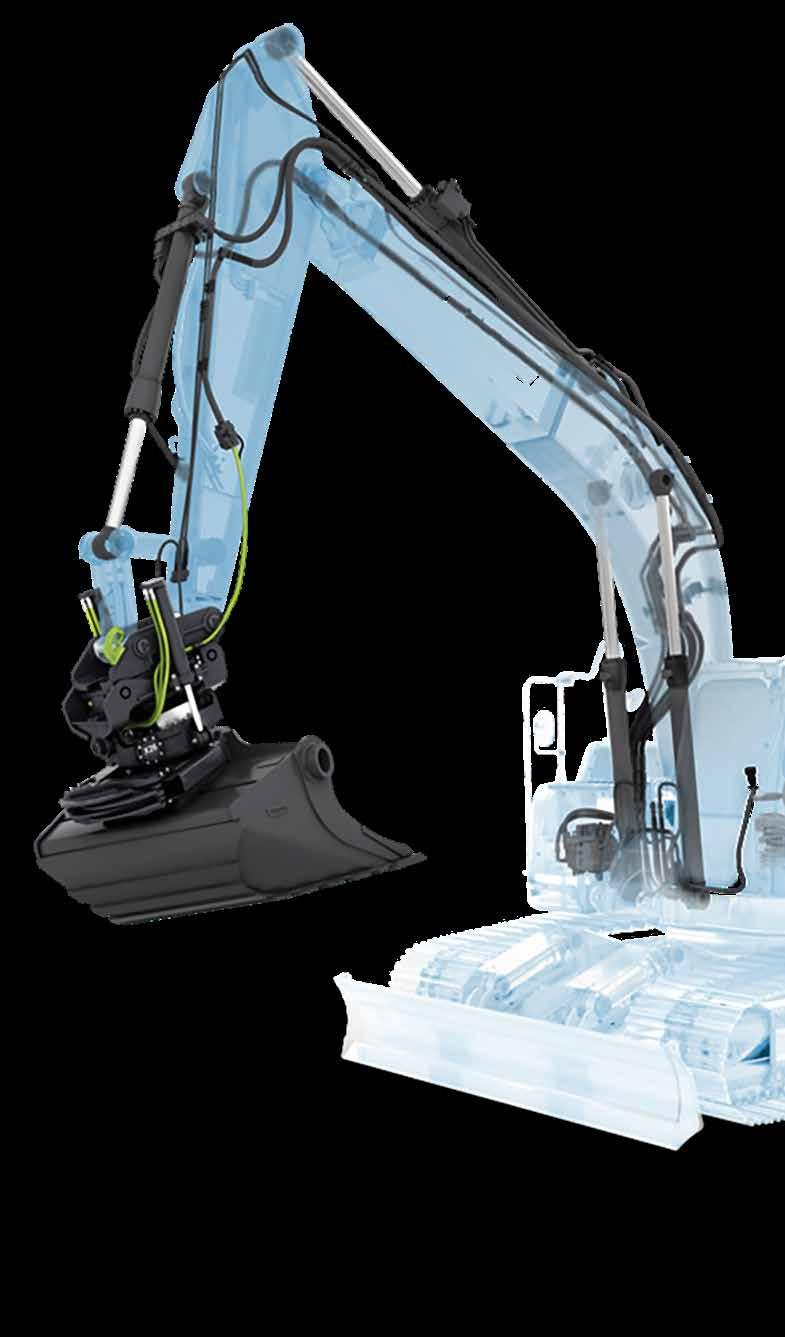

12 Steelwrist-ohjausjärjestelmä Viemme koneen hallinnan uudelle tasolle Steelwrist toimittaa kahta erilaista ohjausjärjestelmää, molemmat tekevät työn, molemmat täyttävät määräykset ja molemmat lisäävät tuottavuuttasi - mutta siihen loppuvat yhtäläisyydet. Proportionaalinen 4-letkuohjaus peruskoneesta (CS9) Compact-kaivukoneisiin toimitamme usein yksinkertaisempaa järjestelmää. Niissä käytetään alkuperäisiä joystickejä ja kahta proportionaalista hydraulista toimintoa koneesta rototiltille. Kustannustehokkaampi, mutta tarvitsee lisää putkituksia koneesta eikä kuljettaja voi käyttää kaikkia toimintoja yhtäaikaa. 2-letkuproportionaaliohjaus (XCG2) Vaikka tämä tarvitsee vain yhden hydraulisentoiminnon koneelta, se mahdollistaa kaikkien rototiltin toimintojen yhtäaikaisen käyttämisen. Tähän on mahdollista liittää joystick-pyöräohjaus, tyvitaitto, puskulevy jne. Kaikki järjestelmät täyttävät merkittävät turvallisuus standardit, kuten ISO15998,ISO13031,ISO5010, ISO10968, jne. XControlG2, 2.-sukupolvi Vuonna 2012 markkinoille tuotu ohjausjärjestelmä on edelleen markkinoiden edistynein. Kokeneet kuljettajat haluavat käyttää kaikkia toimintoja samanaikaisesti. He myös viettävät paljon aikaa ohjaamossa, joten joystickien ergonomisuus on perusoletus. XControl G2 -järjestelmän pääominaisuudet: Kaikkien toimintojen yhtäaikainen käyttö Ergonomiset joystickit säädettävällä rannetuella Värillinen kosketusnäyttö, jossa useita kuljettajaprofiileja ja laaja muunneltavuus Clinometri näyttää kallistus- ja pyörityskulman Automaattinen kalibrointi alentamaan polttoaineen kulutusta Analoginen, PWM- tai CanBus-integrointi Kaksoissensori jokaisessa rullassa ja kaksoissignaali täyttämään turvallisuusstandardit Silta koneenohjausjärjestelmiin kuten Leica, Trimble, Topcon tai Moba/Novatron Joystick-ohjaus sekä pyörä- että telaalustaisille koneille Asennukset ilman PC-tietokonetta 12

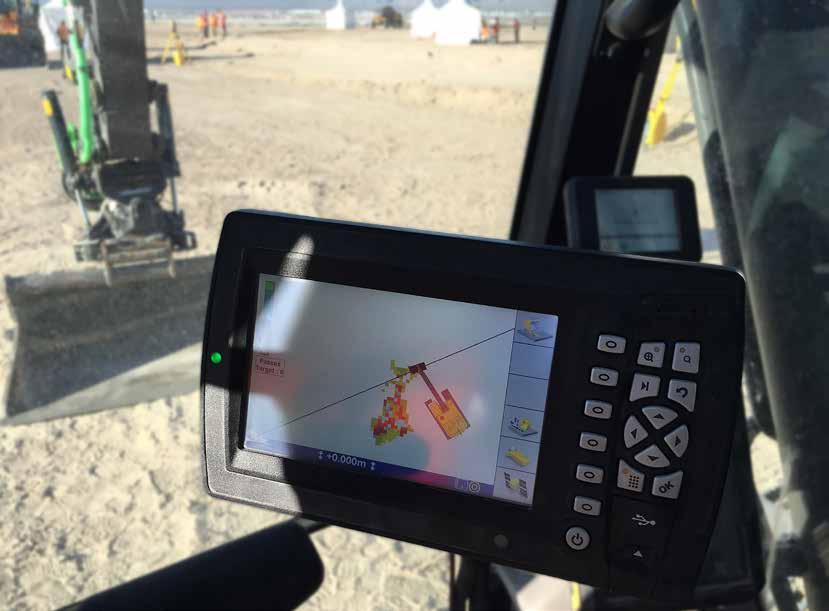

13 Ohjausjärjestelmän seuraava taso - Quantum-käyttöliittymä The Quantum Platform Brandimme uusi Quantum-käyttöliittymä, joka on kehitetty yhdessä sisaryhtiömme SVAB:n kanssa, vie ohjausjärjestelmän toiminnot uudelle tasolle. Sarjatuotanto alkaa ennen 2017 loppua. Uusi käyttöliittymä Entistäkin helpompi hallita asetuksia ja käyttäjäprofiileja Quantum aplikaatiolla älypuhelimessa. Etätuki Quantum-käyttöliittymällä olet yhden näppäyksen päässä online etätuesta. Voimme ottaa etäyhteyden ja auttaa sinua alhaisimman polttoainekulutuksen ja parhaan ajosuoritteen saavuttamiseksi tai vain ohjelmistopäivityksiä varten. Asennus- ja huolto-opas Quantum-käyttöliittymällä tekninen tukenne saa online-yhteyden maailmanlaajuiseen konekohtaiseen asennusohjetietokantaan. Tämä on askel askeleelta ohje asennukseen alusta loppuun. Asennusvahvistus Kun asennus on tehty se vahvistetaan onlinenä ja asennusdokumentit lähetetään sähköpostilla asentajalle.tämä on korvaamaton työkalu kerättäessä tietoa CE-merkintä asiakirjoihin....ja tämä on vasta alkua - Quantum-loikka. Rotoltiltin hallinta Joystickohjaus Paikannusjärjestelmä Excavator Efficiency Functions Control Communication Joysticks Sensors Actuators Työkalujen tunnistus... jatkuu POSITIONING SYSTEM 13

14 Työkalun tunnistus Automaattinen seuranta ja optimointi Tunnistustieto koneenohjausjärjestelmääsi Quantum ToolRecin idea on, että järjestelmä tunnistaa ja yksilöi työkalun, joka on kytketty kaivukoneeseen. Tämä tieto on päivittäisten yhteisjärjestelmien käytössä - koneenohjaus-, punnitus-, rototiltin ohjausjärjestelmä jne. Yhteisjärjestelmät saavat automaattisesti tiedon työkalusta ja sen parametreistä. Tällä tavalla sinun ei tarvitse manuaalisesti syöttää käsin, mitä työkalua käytät. Näin eliminoit mahdolliset virheet ja teet työkalun vaihdosta nopeampaa. Työkalujen seuranta ToolRectyökalun tunnistusjärjestelmän avulla pystyt paikallistamaan työkalut, koska ne voidaan jäljittää. Me seuraamme sekä fyysistä sijaintia että käyttöastetta. Jos sinulla on tietyt huoltovälit työkaluillesi, me voimme ilmoittaa automaattisesti, kun huolto on ajankohtainen. Aloituspaketti Hyvin edullisella kolmen ToolRec-moduulin paketilla pääset hyvään alkuun, jonka voit laajentaa tarpeuttesi mukaiseksi. Akkujen arvioitu kesto noin viisi vuotta. Helppo lisätä uusi työkalu Uuden työkalun liittäminen Quantum ToolReciin on erittäin helppoa. Kiinnitä ToolRec moduli työkaluun, avaa ToolRec-sovellus ja valitse työkalu, joka ilmestyy näyttöön automaattisesti. Nimeä työkalu niin kuin haluat, sitten se on kaikkien oheisjärjestelmien käytössä. TOOL RECOGNITION Koneen ohjausjärjestelmä Leica Novatron/Moba Topcon Trimble 14

15 GEOfit- ja SQ -liittimet Tehokas työkalujen kytkentä On aina hyvä että voit liittää rototiltin ja työkalut tehokkaasti. Riippumatta siitä, haluatko turvata kytkennän keskusvoitelujärjestelmään vai säästää sekunteja vaihtaessasi työkaluja, meillä on ratkaisu sinulle. SQ-liittimet Pääasiallinen syy siirtyä käyttämään SQ-pikakiinnikettä tai rototilttiä SQ-alaliittimellä on, että työ vaatii useita työkalun vaihtoja. Riippumatta siitä, tarvitsetko pultattavia vai hitsattavia seläkkeitä, meillä on tarjota niitä kustannustehokkaasti. Kaikki urospuoliset SQ- liittimet sisältävät Qplus teknologiaa, joka antaa työkalullesi suuremman virtauksen sekä liitokselle enemmän käyttötunteja. GEOfit Meidän hyväksi todettu GEOfit-ratkaisu on manuaalinen menetelmä hydrauliikan, sähköjen ja keskusvoitelun liittämiseen kerralla. Kaksi puolen tuuman liitintä ovat helposti hallittavissa helppokäyttövivulla, jopa koneen tai työkalun jäännöspaineen alaisena. GEOfitissä on integroituna palautus keskusvoitelulle ja liittimen pölysuojaus turvalliselle pikaliittimen aktivoinnille. GEOfit Hitsattavat S-tyypin seläkkeet Hitsattavat SQ seläkkeet - matala Hitsattavat SQ seläkkeet - korkea SQ adapterilevy letkuliitoksin SQ adapterilevy, jossa jakokappale AUTO CONNECTION Tuote Liitäntä Hydrauliikka Sähköt Rasva GEOfit Manuaalinen 2 Kyllä Kyllä SQ60-5 Automaattinen 5 Optio Optio SQ65 Automaattinen 5 Optio Optio SQ70 Automaattinen 5 Optio Optio SQ70-55 Automaattinen 6 Optio Optio SQ80 Automaattinen 6 Optio Optio 15

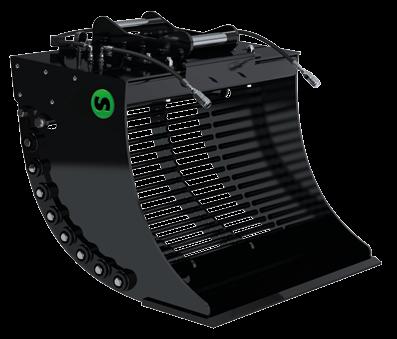

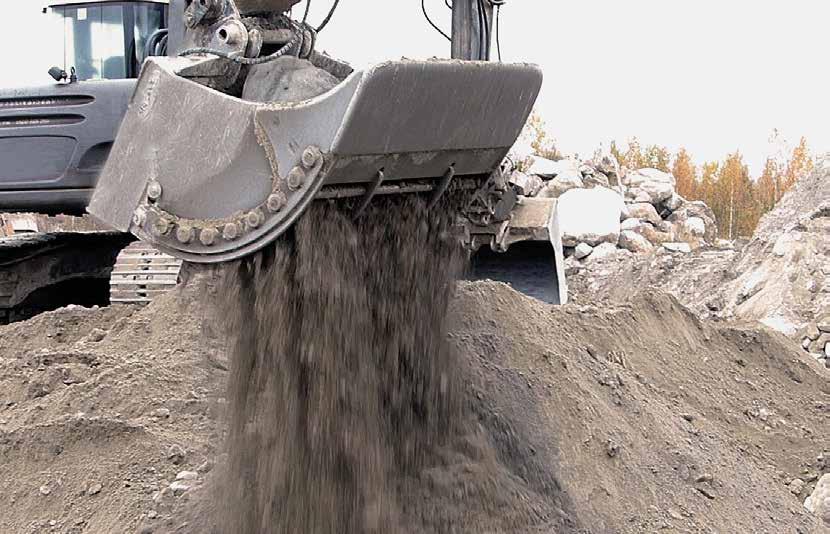

16 Steelwristin hydrauliset työkalut - Seulakauha Tehokas kierrätys työmaalla Kysyntä ympäristöystävällisille kierrätysratkaisuille kasvaa. Kasvavat polttoaine- ja kaatopaikkakustannukset urakoitsijoille ja rakentajille seulomattoman materiaalin pois viennistä ja täyttö- ja pintamaan tuomisesta tilalle. Steelwrist-seulakauhaa käyttämällä säästät seulomalla materiaalin työmaalla. Meiltä löytyy seulakauha kaikkiin kaivukoneisiin 3-35 tonniin. Voit kytkeä sen suoraan meidän SQ-liittimeen tai manuaalisesti - miten vain sinulle sopii. Säädettävä seulontakoko Pulttikiinnitteisiä seläkkeitä saatavilla S-, SQ-,CW- ja HS-standardien mukaisena Vähän liikkuvia osia - soveltuu myös vuokrakäyttöön Patentoitu suoraveto nokka-akselitekniikka Koneen Malli Tilavuus Leveys Kynnet Paino paino litraa optio 2-6 ton SB mm Kyllä 310 kg 5-12 ton SB mm Kyllä 500 kg ton SB mm Kyllä 900 kg ton SB mm Kyllä 1000 kg ton SB mm Kyllä 1400 kg ton SB mm Kyllä 1600 kg AUTO CONNECTION 16

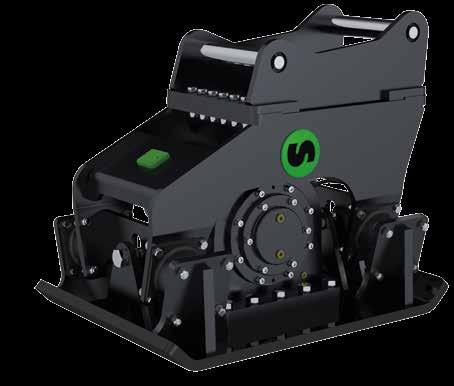

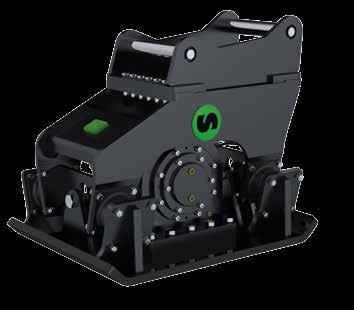

17 Steelwristin hydrauliset työkalut - Tärylevy Tiivistäminen tehty helpoksi Steelwrist-tärylevyt on suunniteltu hiljaisiksi, turvallisiksi, mielyttäviksi käyttää ja huoltovapaiksi tiivistämään pintamaata, putkikaivantoja, pengerryksiä ja kuoppia. Mataluus ja epäkeskeinen kiinnitys parantavat ulottuvuutta, ja voit käyttää tärylevyä esteiden alla ja muissa ahtaissa paikoissa. Viistorakenteen muotoilu ja kumivaimentimet tuottavat optimaalisen voiman jakautumisen tiivistys työssä ja mahdollistavat myös karkean maan tiivistämisen. 15 asteen kulma vähentää painetta tärylevyssä ja vähentää kulumista. Työmaan turvallisuus paranee, kun ihmisten läsnäolo kaivualueella vähenee. Avoin muotoilu mahdollistaa tiivistyslevyn itsepuhdistumisen ja estää materiaalia tukkimasta tärylevyä. 15 rakenne parhaan voiman jaon saamiseksi Hiljainen moottori ja kumivaimentimet vähentävät värähtelyjä ohjaamossa Hydrauliikan ylikuormitussuojaus Epäkeskeinen liitäntä mahdollistaa työskentelyn esteiden alla Pulttikiinnitteisiä seläkkeitä saatavilla S-, SQ-,CW- ja HS- standardien mukaisena Tärykoneisto on kestovoideltu Koneen Tiivistin/ Voima Virtaus Paino paino maatiivistäjä kn l/min 2-6 ton HC kg 5-12 ton HC kg ton HC kg ton HC kg 17

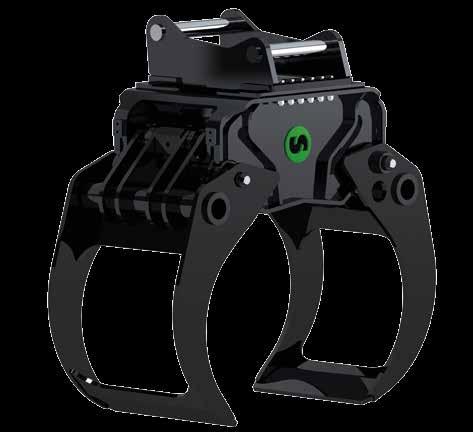

18 Steelwristin hydrauliset työkalut - yleiskoura Yleiskoura Steelwrist-yleiskoura on tarkoitettu rakennus- ja puutavaran käsittelyyn. Sovellusalueina nostotyöt, kivien asettelu, lajittelu, kuormaus, jätepuun käsittely, kevyet purkutyöt jne. Suuren aukeaman ansiosta se on mainio yleistyökalu käyttäjille jotka haluavat laajentaa tehtäviään. Suuri puristusvoima varmistettuna kuormanpitoventtiileillä ja paineakulla takaavat parhaan turvallisuustason. Limittäin menevät leuat sulkeutuvat täydellisesti. Hardox kaikissa kulutuspinnoissa ja expandertapit, itsevoitelevat laakerit, vaimennettu pysäytys ja mekaaninen toppari ovat yksityiskohtia, jotka turvaavat pitkän käyttöiän ja pehmeän käyttö tuntuman. Koura on kiinnitetty 5 kulmaan, jotta se toimii optimaalisesti Steelwrist-rototiltin kanssa. Luonnollisesti se toimii loistavasti SQ:n kanssa Pulttikiinnitteisiä seläkkeitä saatavilla S-,SQ-,CW- ja HS- standardien mukaisena Optimoitu geometria puutavaran käsittelyyn Vaimennettu pysäytys ja mekaaniset topparit pidentävät käyttöikää kaksoisohjaintangot ja sylinterit korkeapainetiivisteillä Expander-tapit Suuri avautuma ja alhainen rakennekorkeus Koneen Koura Kuormaus Aukeama Max Paino paino ala m 2 kuorma 3-6 ton MG20 0, mm 3000 kg 175 kg 5-12 ton MG25 0, mm 5000 kg 290 kg ton MG40 0, mm 0 kg 490 kg ton MG55 0, mm kg 830 kg AUTO CONNECTION 18

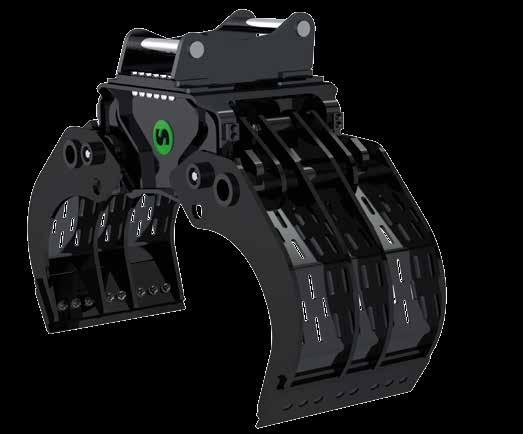

19 Steelwristin hydrauliset työlaitteet - Kivi- ja lajittelukoura Heavy duty -lajittelukoura Uudet korkeatehoiset lajittelukourat on tehty raskaampiin töihin kuten kivien käsittelyyn, puutavaran, kierrätysmateriaalin kuten jätteen lajitteluun ja kevyisiin purkutöihin. Suuri puristusvoima ja suuri avautuma lisäävät monipuolisuutta, jota tarvitaan. Säädettävät mekaaniset liikerajottimet ja lukkoventtiilit takaavat työturvallisuuden. Vastakkain osuvat huulilevyt ovat HB500-terästä pulttikiinnityksellä ja käännettävät, jotka yhdessä huippulaatuisten leukojen ja Expander-tappien kanssa muodostavat korkealaatuisen tuotteen. Seläke on asennettu 5 kulmaan niin että koura tulee vaakatasoon, tämä myös varmistaa täydellisen yhteensopivuuden SQ-liittimen kanssa. Pulttikiinnitteisiä seläkkeitä on saatavissa S-, SQ-,CW- ja HS-tyypin standardeilla Vakaa ja vankka rakenne Integroitu kuormanpitoventtiili Suuri aukeama Mekaaniset topparit Vaihdettavat ja käännettävät pulttikiinnitteiset huulilevyt TOOL RECOGNITION Koneen Koura Kuormaus Aukeama Max Paino paino ala m 2 kuorma 6-12 ton SG20 0, mm 3000 kg 175 kg ton SG25 0, mm 6000 kg 350 kg ton SG40 0, mm 8000 kg 650 kg ton SG55 0, mm 0 kg kg 19

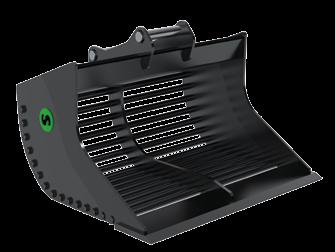

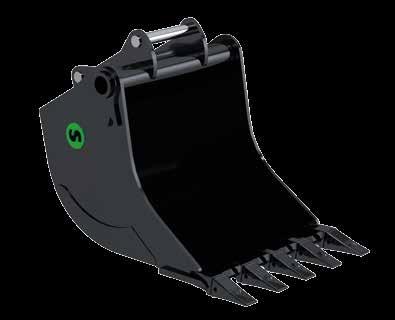

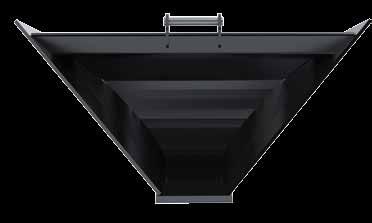

20 Steelwristin kauhat ja työlaitteet Kevyempi, kestävämpi, taloudellisempi Vuonna 2017 tuomme markknoille kolmannen polven kauhat. Suurin ero on parannettu geometria ja Hardox 500 kaikissa yli 500 litran kauhoissa. Tämän ansiosta voimme tehdä kestävämmän tuotteen painoa nostamatta. Olemme muuttaneet kauhankiinikkeen ja huulilevyn välistä kulmaa luiska- ja tasoitustoiminnan helpottamiseksi. Samalla optimoitu kaivugeometria parantaa kauhan täyttö- ja tyhjennysominaisuuksia. Nopeasti kasvaneen kauhamyynnin ansiosta olemme saaneet laskettua tuotantokustannuksia, joten voimme tarjota korkealaatuisia kauhoja entistä edullisempaan hintaan. Kuokkakauhat Kaikki kulutuspinnat Hardox 500 -terästä Huulilevyn kulma 30 CAT J-tyyppi -kynnet V-oja kauhat Hardox 500 materiaalina kaikissa kulutuslevyissä Luiskakauhat Pyöristetty perä ilman kulmia parempi täyttö/tyhjennys Kartiomainen muotoilu rototilt käyttöön Kaikki kulutuslevyt Hardox 500 -levyä Huulilevyssä 20 :n kulma Huulilevy HB500-materiaalia 20

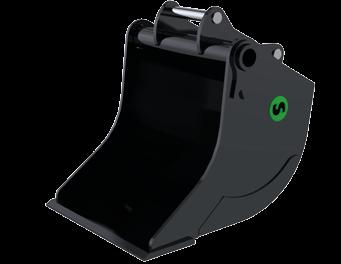

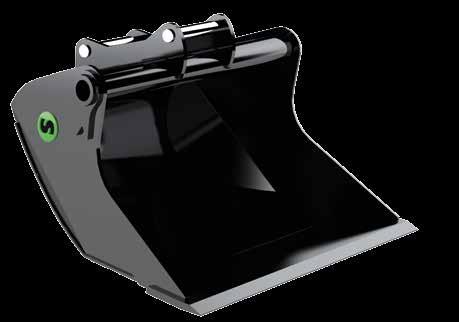

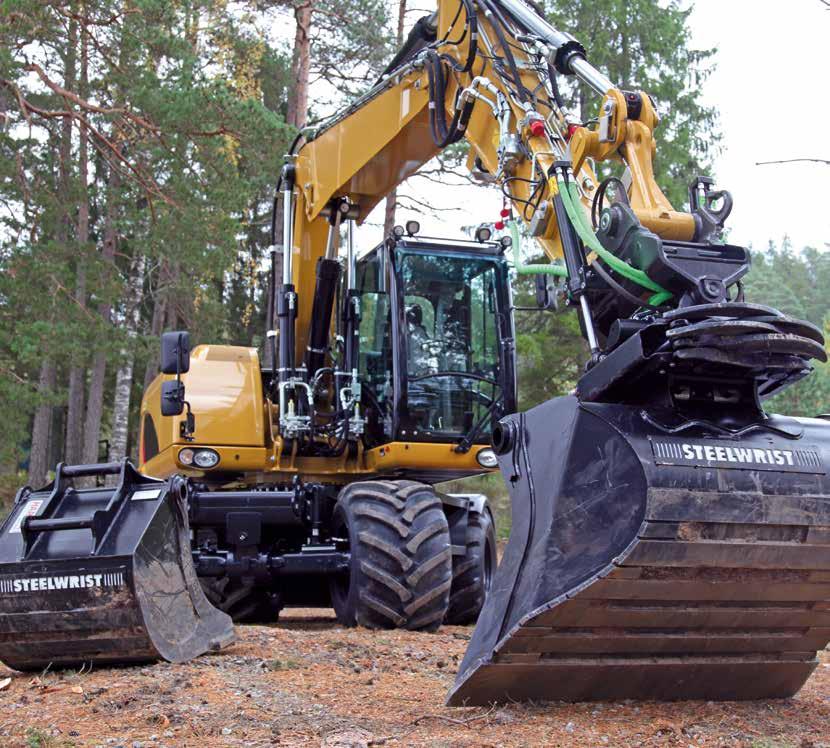

21 Lajittelu kauhat Hardox 500 materiaalina kaikissa kulutuslevyissä 500 Brinell teräs akselit Kaapelikauhat Kulutuslevyt Hardox 500 -materiaalia Huulilevy HB500 -materiaalia Huulilevy 30 kulmassa Ojakauhat Kulutuslevyt Hardox 500 -materiaalia Huulilevy 30 kulmassa Huulilevy HB500 -materiaalia Mitoitettu työskentelyyn vedessä ja ojitustöissä 21

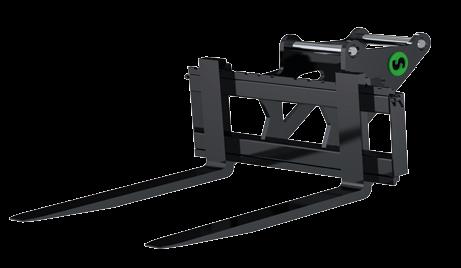

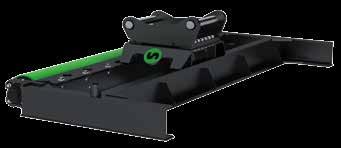

22 Routapiikki S40 - S70 liittimille Trukkipiikit 3-30 tonnin koneille Asfalttileikkuri 3-30 tonnin koneille Tasoituspalkki 22

23 Steelwrist Hydrauliset työkalut - Harjalaitteet Suuritehoinen kaivukoneen harjalaite Riippumatta siitä, pitääkö sinun puhdistaa jalkakäytävää, bussi pysäkkejä, kaapelikouruja, rautatien vaihteita, raitiovaunukiskoja, katoksia, kontteja, tulva-alueita tai muita vahinkoalueita jäänteistä, maasta tai lumesta, Steelwristin harjalaitevalikoimasta löytyy oikea laite työhön. Kaksi suoravetohydraulimoottoria ja kierretty akseli ja siihen keskeltätaivutetut, hylsyyn kiinniteyt harjakset antavat merkittävästi paremman lopputuloksen kuin perinteiset pyöreät harjat yhdellä moottorilla ja vaihteistolla varustettuna. Manuaalisten kauhojen, lumilinkojen ja muiden samankaltaisten työkalujen sijasta Steelwristin harjalaitevalikoima tarjoaa sinulle mahdollisuuden tehdä työ eri tavoin ja paljon tehokkaammin. Kaksi suoravetohydraulimoottoria Roiskeläppä Integroitu seisontajalka Pultattavat kiinnikkeet saatavana S-, SQ-, CW- ja HS-standardeina Malli SW1000 SW1500 SW2000 Leveys Paino Harja Bee-Line Bee-Line Bee-Line Moottori Kaksi suoravetomoottoria Optio Hylsyyn keskeltä taitetut harjakset Roiskeläppä Lisävarusteet Vaadittava virtaus Integroitu Kyllä Kyllä Kyllä seisontajalka Kiinnike / Seläke S45, S50, S60, SQ60, SQ70, HS08, HS10, CW10, CW20 23

24 Steelwristin tekninen tuki Nopea huolto missä oletkin Mitä teet, jos odottamatonta tapahtuu ja jotain menee rikki. Huoltokumppanit Sekä koneliikkeet että yksityiset huoltokumppanit. Meidän eturivin paikallinen tuki kaikilla markkinoilla. Koulutamme yhteistyökumppaneitamme parhaan palvelun takaamiseksi. Tämä tarkoittaa nopeaa huoltoa. Mikäli huoltoyrityksellä ei ole varaosaa omassa varastossaan, voimme toimittaa varaosan varastostamme nopeasti. Quantum-käyttöliittymän kautta Tukilinjamme voi ottaa yhteyden suoraan järjestelmääsi. Steelwrist-tuki on rakennettu ajatuksella että sekä loppukäyttäjä että jälleenmyyjä saavat avun 24/7 Teknisen tuen nettisivu Kaikkien jälleenmyyjien ja huoltokumppaneiden käytössä. Kattava sivusto teknisiä tietoja. Teknisen tuen puhelin Puhelin- ja etätukipalvelumme loppukäyttäjille ja jälleenmyyjille. +1 ohjelmallemme saat kahden vuoden takuun. Täyshuolto peruskunnostus kiinteään hintaan. Sovellustekniikka Tuki jälleenmyyjille ja huoltokumppaneille. Tarjolla kaikilla markkinoilla. Varaosapalvelut Lähetys samana päivänä joko paikallisesta tai keskusvarastosta. Koulutuskeskus Sekä paikan päällä että teknisen tuen nettisivuilla. REMOTE SUPPORT EXTENDED WARRANTY 24

25 KOVAT TOSIASIAT Siitä lähtien kun rototilt ensiesiteltiin 1980-luvun lopulla, teknisen kehityksen vauhti on ollut hurja. Markkinatilanne vaihtelee kaikkein kehittyneimpien markkinoiden, missä 90 % koneista varustetaan rototiltillä ja uusien markkinoiden välillä, missä vasta tutustutaan rototiltin ideaan. Rototilteistä Mikäli olet kokenut käyttäjä, todennäköisesti tiedät mitä haluat. Mikäli olet tutustumassa ideaan ja hankkimassa ensimmäistä rototilttiäsi annamme sinulle oppaan hyvä tietää, josta sinulle on hyötyä tehdessäsi valintaa. Katso myös nettisivultamme Kymmenen vinkkiä rototiltin valintaan. Pikakiinnikestandardeista Pikakiinnikkeiden muotoiluun ja ohjaukseen liittyvät määräykset löytyvät ISO 13031:2016 -standardista, kuitenkin paikallisiakin määräyksiä saattaa löytyä. ISO jakaa liittimet kolmeen tyyppiin: muotoilulukitus, pakkolukitus ja kiilalukitus. Kullekin tyypille on omat turvamääräykset. Pikakiinnikkeet voidaan myös jakaa Universal- (kaikki ovat pakkolukittuja) ja erikoisliittimiin (voivat olla muotoilu tai kiilalukittuja). Universal-liittimen idea on, että niissä voidaan käyttää koneen omia kauhoja. Kuitenkin, koska kaivukonevalmistajilla on erilaiset mitoitukset (leveys, tappi c-c, tappihalkaisija), kauhojen ristiin käyttö voi olla vaikeaa. Etu Universalliittimessä on, että sillä pääsee helposti alkuun. Niissä on kuitenkin normaalisti suuri rakennekorkeus ja paino. Tämä nostaa polttoainekustannuksia. Koska kauhat eivät ole helposti käytettävissä, eri koneissa tulee vaikeuksia myöhemmin kun konemäärä kasvaa. Erikoisliittimiä on monenlaisia. Niille on yhteistä, että ne eivät käytä koneen alkutapitusta vaan kaikilla on omat kiinnityskappaleensa. Etu erikoisliittimissä on, että ne ovat yleensä pienempiä ja kevyempiä, kuitenkin alkuperäisen kauhan kiinnike pitää vaihtaa. Kehittyneemmillä markkinoilla missä erikoisliittimet ovat saavuttaneet vakaan jalansijan uudet koneet toimitetaan varustettuna liittimellä ja siihen soveltuvilla kauhoilla. Kaikki Steelwrist-tuotteet on saatavissa symmetrisen standardin mukaisilla tuotteilla. Toimitamme tuotteitamme myös Universal-liittimillä ja erikoisliittimillä kuten Lehnhoff(US), Verachter(CW) ja Bofors. Kaikki SQ-tuotteet noudattavat symmetristä standardia. Vertailu S-kiinnike vastaan CW Vertailu S-kiinnike vastaan Lehnhoff Vertailu S-kiinnike vastaan Universal Liitintyyppi Markkinaalue Alkuperä Tyyppi Standardia valvoo lisätoiminto Direct fit Rototiltti Sandwich Rototiltti Symmetrinen Kansainvälinen Skandinavia Erikoisliitin kiilalukituksella Avoin standardi Kompakti, kevyt, kasvaa kansainvälisesti Kyllä Kyllä Universal Kansainvälinen Englanti, Australia, Uusi-Seelanti Yleiskiinnike voimalukituksella N/A Perusliitin, korkea, painava, tärkeä Anglosaksisissa maissa Kyllä N/A CW Pääasiassa Hollanti ja Belgia Hollanti Erikoisliitin kiilalukituksella Verachtert/ Caterpillar Painava, turvallinen Kyllä N/A Bofors Suomi Ruotsi Erikoisliitin kiilalukituksella Avoin standardi Kompakti, vaatii manuaalista shimmausta, kehitetty 1960-luvulla Kyllä Kyllä Lehnhoff Saksa Saksa Erikoisliitin kiilalukituksella Lehnhoff/ Komatsu Suhteelisen kompakti, kevyt - vahva Saksassa Kyllä Kyllä 25

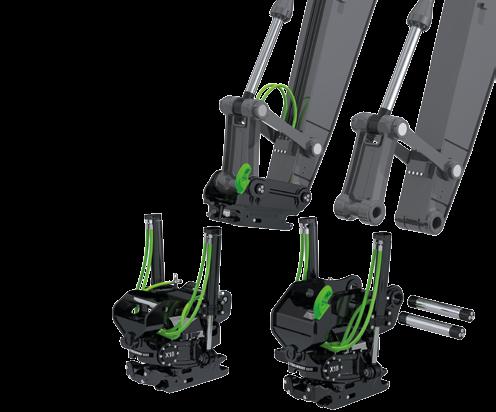

26 KOVAT HARD FACTS TOSIASIAT Tappikiinnitys vastaan Sandwich (liitin -liitin) Sandwich-rakenne (liitin - liitin) Sandwich-rakenteessa peruskoneessa on pikakiinnike. Rototiltin yläosassa on samantyyppinen liitin kuin kauhassa, mikä tarkoittaa, että kauha voidaan kiinnittää myös koneen kiinnikkeeseen. Tätä käytetään yleensä yli 14 tonnin koneissa, joissa hydraulivasaran käyttö on yleistä. Tappikiinnitys Tappikiinnityksessä rototiltti on asennettuna kiinteästi kaivukoneen kauhanvarteen. Tappikiinnitys on yleinen kompaktikoneissa ja korkeissa liittimissä, kuten CW- ja Universal, madaltamaan rakennekorkeutta ja painoa. Ohjausjärjestelmistä Yleisesti on olemassa kahta tyyppiä ohjausjärjestelmiä rototiltin ohjaamiseen. 4-letkujärjestelmä (tai sen variaatiot), jossa rototiltissä on on/ off-venttiilit ja virtausta säädetään ainoastaan kaivukoneesta. 4-letkujärjestelmää käytetään yleensä kompaktikoneissa, koska se on edullisempi ja usein riittävän hyvä keskiverto kompaktikoneeseen. Kuitenkin vaativat suurempien koneiden asiakkaat valitsevat usein 2-letkujärjestelmän, koska silloin on mahdollista käyttää kaikkia toimintoja yhtä aikaa ja saada hienosäädentympi lopputulos. Molemmat sekä 4-letku- ja 2-letkujärjestelmä ovat yhdistettävissä koneenohjausjärjestelmiin, kuten Leica, Topcon, Trimble and Novatron. 2-letkujärjestelmät ovat usein enemmän varusteltuja niihin voidaan lisätä joystick-ohjaus joko pyörätai tela-alustaiseen koneeseen samoin kuin myös tyvitaitto ja puskulevy jne. Neliletkusysteemitem Peruskoneen hydrauliikka Piiri 1, kaksisuuntainen, Ohjataan peruskoneesta, kaivuvivuissa pitää olla rullat tai vastaavat. Piiri 2, kaksisuuntainen, Ohjataan peruskoneesta, kaivuvivuissa pitää olla ärullat tai vastaavat. Rototiltti Ohjausjärjestelmä Toiminto Venttiilit rototiltissä Rotation On/Off On/Off-ohjaus Kommentti Pyöritys ohjataan peruskoneesta. Virtauksen ohjaus peruskoneen hydrauliikasta. Tilt On/Off Kallistus, lisälaite, ja kauhanlukitus jaettu Extra 1 (pihti optio) On/Off samaan linjaan, ainoastaan yhtä toimintoa voidaan Extra 2 (Lisälaite) On/Off käyttää kerrallaan. Virtauksen ohjaus Pikakiinnike On/Off peruskoneen hydrauliikasta. Kaksiletkujärjestelmä Peruskoneen hydrauliikka Yksi linja, yksisuuntainen hydrauliikka. Alkuperäiset joystickit korvataan Steelwristin rullilla varustetuilla joystickeillä. Rototiltti Ohjausjärjestelmä Toiminto Venttiilityyppi Propotionaalinen ohjaus, joka ottaa huomioon sen, että ajetaan useampaa liikettä yhtäaikaisesti. Rotation Tilt Extra 1 (pihti optio) Extra 2 (Lisälaite) Pikakiinnike Propotionaalinen Propotionaalinen Propotionaalinen Propotionaalinen On/Off Kommentti Kaikkia toimintoja voidaan ajaa yhtäaikaisesti. 26

27 HARD FACTS KOVAT TOSIASIAT Öljyvirtauksen suhde painehäviöön Saamme usein kysymyksiä kuten: - Minulla on työlaite, joka vaatii 120 l/min öljyä, voinko käyttää sitä rototiltissänne? Tämä on vaikeampi kysymys, miltä se ensi silmäyksellä näyttää. Käykäämme läpi faktoja. Kaikissa hydraulijärjestelmissä on sisäistä vastusta, jota pitäisi oikeammin kutsua painehäviöksi. Hydraulijärjestelmässä, jossa on ylimitoitetut letkut ja venttiilit ja suorat kanavat, on alhainen sisäinen vastus, kun taas järjestelmässä, jossa on ahtaat kanavat, jyrkät mutkat ja ohuet letkut, on korkeampi sisäinen vastus. Järjestelmän sisäinen vastus määrää, miten paljon virtausta voidaan saadaan läpi annetulla paineella. Toistaiseksi selkeää. Paineen ja virtauksen välinen suhde on eksponentiaalinen. Mikäli halutaan lisätä virtausta, pitää painetta lisätä exponentiaalisesti. Matalissa virtauksissa paineen lisäyksen tarve, kun halutaan X litran lisäys, ei ole kovin suuri. Kuitenkin samassa järjestelmässä suuremmissa virtauksissa painetta täytyy lisätä huomattavasti, että saadaan X määrän lisäys virtaukseen. Paineen ja virtauksen välisestä suhteesta voidaan piirtää kuvaaja. Siitä näkee, kuinka monta litraa minuutissa voit saada järjestelmästä tietyllä paineella. Kutsukaamme tätä rajalinjakuvaajaksi. Lisäksi tarvitsemme toisen kuvaajan näyttämään koneen maksimipaineen. Yleensä tämä paine on vakio riippumatta virtauksesta. Kutsutaan tätä maksimipainekuvaajaksi. Alue rajalinjakuvaajan ja maksimikuvaajan välillä on alue, missä kone toimii. Kutsutaan tätä työalueeksi. Sanokaamme, että maksimipaine on 200 bar ja pyörität harjalaitetta ilmassa maksimikierroksilla. Saat virtausta 80 l/min kohta A. Kun lasket harjan maahan ja alat työskentelyn. Mitä kovempaa painat harjaa maahan, sitä enemmän kasvaa moottorin pyörittämiseen tarvittava momentti. Esimerkiksi jos painat sitä niin, että moottori tarvitsee 130 baria. Työhön tarvittavalla paineella on mahdollista saavuttaa vain 40 l/min virtaus, piste B. Aloitimme pyörittämällä harjaa maksimikierroksilla ilmassa, työpiste A, hydraulijärjestelmän ainoa keino käsitellä kasvanutta kuormaa on vähentää virtausta. Tässä tapauksessa sinun täytyy ohjata puomia, niin että harja ei pysähdy ja virtaus järjestelmässä laske nollaan, työpiste C. Tätä voi soveltaa myös sylintereissä ja esimerkiksi pihdeissä. Jos suljemme pihdit ilmassa ilman kuormaa täydellä nopeudella, saavutamme 80 L/min virtauksen pisteessä A. Joka tapauksessa, kuorman kasvaessa pihdeissä, sylinterit tarvitsevat enemmän painetta tuottaakseen enemmän voimaa. Useimmissa tapauksissa pihtejä käytettäessä pidetään materiaali vakaasti paikallaan, jolloin sylintereissä on maksimipaine ja virtaus on nolla. Täytyy otta huomioon, että käytännössä proportionaalisten venttiileiden käyttö ja vaihtelevat virtaukset vievät erilaisiin työpisteisiin, vaikkakin rajoitetulla työskentelyalueella. Siis takaisin alkuperäiseen kysymykseen. Onko mahdollista käyttää 120 litran työkalua rototiltin kanssa? Vastaus on että se riippuu.... Tottakai kaikki työkalut liikkuvat, mutta kysymys on siitä, kuinka hyvin työkalu sopii koneen tehoihin kuten myös virtausten sopivuus työkalun vaatimuksiin. Steelwristin suurvirtausläpivienti mahdollistaa seuraavat: litraa saatavilla 250 barin paineella litraa saatavilla 40 barin paineen pudotuksella P (paine) 200 bar C B Operation Limit Curve A Maksimipainekuvaaja Lisääntyvä kuormaa Työskentelyalue 130 barin paine 70 bar 0 (l/min) 40 (l/min) 80 (l/min) Q (virtaus) 27

28 Pikakiinnike Koneen paino [tonnia] Malli S30/150 S30/180 S40 S40w S45 S50 S60 S60w S70 S70w Mekaaninen / hydraulinen M M H H H H H H H H Rakennekorkeus [mm] Paino [kg] Leveys [mm] Pituus [mm] Nostokoukku Ei Ei 1 ton 1 ton 3 ton 3 ton 5 ton 5 ton 8 ton* 8 ton* Front Pin Lock -turvalukitus Ei Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Runko Hitsattu Hitsattu Valettu Valettu Valettu Valettu Valettu Valettu Valettu Valettu Tappihalkaisija kauhanvarsi [mm] Kauhanvarren maksimileveys [mm] Tappiväli [cc] [mm] * Siirtyminen 5 tonnin koukuista 8 tonnin koukkuihin SQ Pikaliitin Koneen paino [tonnia] Malli SQ60-5 SQ65 SQ70 SQ70/55 SQ80 Mitat (sama kuin) S60 S65 S70 S70 S80 Liittimet / / / Sähköinen liitin Kyllä Kyllä Kyllä Kyllä Kyllä Powertilt / TMX Maksimi Koneen paino [tonnia] Malli TMX S30-S40 PT050/S40 PT100/S45 PT100/S50 PT180/S60 Paino [kg] Maksimikallistuskulma [astetta] ±30 2 x 90 2 x 90 2 x 90 2 x 60 Vääntömomentti [knm] 2,6 6,6 6,6 13,3 itomomentti [knm] 9,4 20,4 20,4 40,7 Tarvittava öljyn virtaus [l/min] Maksimipaine [bar] Kiinnike / Seläke S30 / S40 S40 S45 S50 S60 28

29 Rototiltti (arvo pihdeillä) Koneen paino [tonnia] Malli X04 X06 X07 X12 X14 X18 X20 X26 X32 Yläkiinnike Pikaliitin Erikoisliitin Pikaliitin Universal CC mitta [mm] Tappihalkaisija kauhanvarsi [mm] Leveys [mm] C mitta [mm] Tappihalkaisija kauhanvarsi [mm] Leveys [mm]] C mitta [mm] Tappihalkaisija kauhanvarsi [mm] Leveys [mm] DF S40 HS03 S40 HS03 CW05 HD DF S40 HS03 S40 HS03 CW05 HD DF S45 S50 HS08 S45 S50 HS08 CW10 HD DF S45 S50 HS08 S45 S50 HS08 CW10 HD HD DF S45 S50 S45 S50 DF S60 SQ60-5 HS10 S60 SQ60-5 HS10 CW20 HD HD HD DF S60 SQ60-5 HS10 S60 SQ60-5 HS10 CW20 HD DF S60 SQ65 SQ70 HS21 S70 SQ65 SQ70 HS21 CW30 HD DF S70 SQ70 SQ70-55 HS21 S70 SQ70 SQ70-55 HS21 CW40 HD HD Maksimikallistuskulma [astetta] ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 Hydrauliöljyn virtauksen tarve [l/min] Maksimipaine [bar] Hydraulinen lisätoiminto 1(0) 1(0) 1(0) 2(1) 2(1) 2(1) 2(1) 2(1) 2(1) Leveys [mm] 314 (459) Pituus [mm] 525 (642) 314 (459) 527 (642) 365 (570) 618 (791) 567 (578) 625 (765) 618 (636) 724 (814) 616 (717) 726 (952) 690 (717) 816 (1003) 690 (807) 827 (1116) Rakennekorkeus [mm] Sylintereiden leveys [mm] Paino alkaen [kg] 115 (160) 135 (180) 195 (245) Pihdin avautuminen [mm] (425) (425) (513) (508) (508) (820) (820) (960) (960) Kallistusvoima [knm] 10,6 11,0 13,8 29,0 41,0 41,0 47,0 61,0 73,0 Pyöritysvoima [knm] 3,9 4,9 5,2 5,4 7,8 7,8 8,8 8,8 9,8 Keskuspainevoitelu Optio Optio Optio Optio Optio Optio Optio Optio Optio DATATAG Optio Optio Optio Optio Optio Optio Optio Optio Optio * DF = Tappikiinnitys 285 (370) 380 (465) 400 (510) 445 (560) 570 (695) 729 (807) 870 (1167) 840 (965) Seulakauha Koneen paino [tonnia] 2 6 5, Malli SB5 SB8 SB14 SB17 SB20 SB25 ilman kynsiä Tilavuus [litraa] Leveys [mm] Paino [kg] kynsillä Tilavuus [litraa] Leveys [mm] Paino [kg] Kiinnike / Seläke S40 S45, S50, HS08, CW10 S60, SQ60-5, HS10, CW20 S60, SQ60-5, SQ65, HS10, CW20 S60, S70, SQ65, SQ70, HS21, CW30 S70, SQ70, SQ70-55, HS21, CW40 29

30 Tiivistin / Tärylevy Koneen paino [ton] Malli HC20 HC40 HC60 HC90 Tiivistysvoima [kn] Taajuus [Hz] Paino [kg] Pituus [mm] Leveys [mm] Korkeus [mm] Kuormaus ala [m 2 ] 0,27 0,52 0,67 0,98 Hydraulinen paine [rec/max] 150/ / / /250 Vaadittava virtaus [l/min] Kiinnike S40 S45, S50, S60, SQ60-5, HS08, CW10 S60, SQ60-5, SQ65, SQ70, HS10, CW20 S60, S70, SQ60-5, SQ65, SQ70, SQ70/55, HS21, CW30 Yleiskoura Koneen paino [ton] Malli MG20 MG25 MG40 MG55 Pihti alue [m2] 0,2 0,25 0,4 0,55 Pihtileveys [mm] Pihdin pienin ote (mm] Max kuorma [kg] Paino [kg] Puristusvoima [kn] [kiinnityksestä kiinnitykseen] Rakennekorkeus [mm] [kiinnityksestä kiinnitykseen] Korkeus [maksimi avauma] Max työpaine [bar] Kiinnike S40, S45, S50, HS08 S45, S50, S60, SQ60-5, HS08, HS10, CW10 S60, S70, SQ60-5, SQ65, SQ70, HS10, CW20 S60, S70, SQ65, SQ70, SQ70/55, HS21, CW30 Kivi- ja lajittelukoura Koneen paino [ton] Modell SG20 SG25 SG40 SG55 Pihti alue [m2] 0,2 0,25 0,4 0,55 Pihtileveys [mm] Max kuorma [kg] Paino [kg] Puristusvoima [kn] [kiinnityksestä kiinnitykseen] Rakennekorkeus [mm] [kiinnityksestä kiinnitykseen] Korkeus [maksimi avauma] Max työpaine [bar] Kiinnike S40, S45, S50, HS08 S45, S50, S60, SQ60-5, HS08, HS10, CW10 S60, S70, SQ60-5, SQ65, SQ70, HS10, CW20 S70, SQ65, SQ70, SQ70-55, HS21, CW30 30

31 Harjalaitteet Malli SW1000 SW1500 SW2000 Leveys [mm] Moottori Kaksi suoravetomoottoria Kaksi suoravetomoottoria Kaksi suoravetomoottoria Roiskeläppä Lisävarusteet Lisävarusteet Lisävarusteet Vaadittava virtaus [l/min] Integroitu seisontajalka Kyllä Kyllä Kyllä Harja / Optio Kiinnike / Seläke Bee-Line / Hylsyyn keskeltä taitetut harjakset S45, S50, S60, SQ60, SQ70, HS08, HS10, CW10, CW20 Buckets and Work Tools Koneen paino [ton] Luiskakauha GB1 GB2 GB3 GB5 GB6 GB6 GB9 GB12 GB14 GB14 GB15 GB17 GB20 GB25 GB30 Tilavuus [litraa] Leveys [mm] Paino [kg] Kuokkakauha kynsillä DB1T DB2T DB3T DB5T DB6T DB6T DB9T DB12T DB13T DB14T DB15T DB17T DB20T DB25T DB30T Tilavuus [litraa] Leveys [mm] Paino [kg] Kuokkakauha ilman kynsiä DB1 DB2 DB3 DB5 DB6 DB6 DB9 DB12 DB13 DB14 DB15 DB17 Tilavuus [litraa] Leveys [mm] Paino [kg] Kaapelikauha Tilavuus [litraa] Leveys [mm] Paino [kg] CB CB CB3/3C* 80/ /200 75/80 CB CB CB CB CB CB CB CB CB CB CB CB Ojakauha Tilavuus [litraa] Leveys [mm] Paino [kg] UB UB UB UB UB UB UB Asvalttileikkuri Tilavuus [litraa] Leveys [mm] Paino [kg] AC AC AC AC AC AC AC AC AC AC AC AC AC Lavahaarukka Nostokapasiteetti Leveys [mm] PF40 2 ton PF40 2 ton PF40 2 ton PF45 PF50 2 ton PF45 PF50 2,5 ton PF45 PF50 2,5 ton PF60 5 ton PF60 5 ton PF60 5 ton PF60 5 ton PF70 5 ton PF70 5 ton PF70 5 ton Tasoituspalkki Leveys [mm] Leveys [mm] GR GR GR GR GR GR GR Repijä Pituus [mm] Paino [kg] RP RP RP RP45 RP RP45 RP RP45 RP RP RP RP RP RP RP RP Kiinnike S30/150 S30/180 S40 S45 S50 S60 S70 * CB3C = Conical shape, 200 mm cutting edge, 400 mm top. 1 ) OilQuick on OilQuick Ab: Huddiksvallan tuotemerkki. 2 ) ISO kappale Kiilatyyppisessä lukitussysteemissä pitää olla jatkuva pitovoima (jousi- tai hydralivoima) työn aikana pitämässä työlaitetta paikallaan. 3 ) ISO kappale (jousi tai mekaaninen lukitus) pitää olla estämään kiilan irtoamisen mikäli pitovoima häviää tai pienenee. 4 ) Hardox on Ruotsin SSAB:n tuotemerkki. 31
