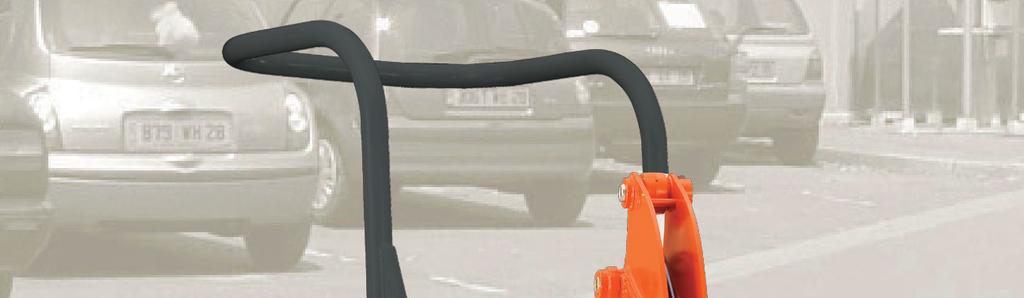

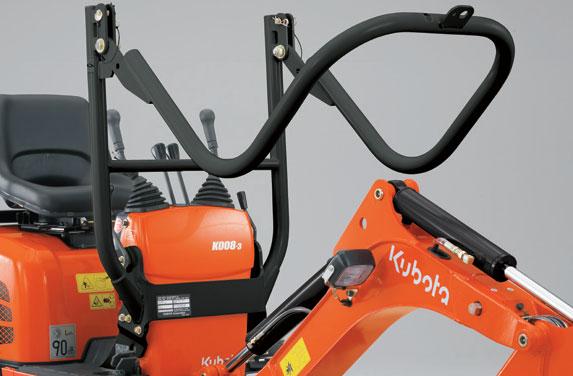

2 Superkompakti. Erittäin luotettava. Tehokas Kubota K0083, joka tarjoaa kehittyneen kuljettajan suojauksen, on oikea minikaivukone koviin töihin, kun tilaa on vähän. Kubota ETVCS moottori Minikaivukoneiden markkinoilla luotetun moottorie ainutlaatuinen kolmipyörteinen palamisjärjestelmä vähentää pakokaasupäästöjä, melua ja tärinää. Sen useiat komponentit ovat helposti käsillä huollon nopeuttamiseksi. ROPSturvakaari K0083mallissa on vakiovarusteena lisäsuojaa antava, taittuva turvakaarirakenne. ROPSturvakaaren taittaminen alas mahdollistaa minikaivukoneen helpon kuljettamisen kuormaautolla sekä ajon oviaukkojen alta sisäkäytössä.

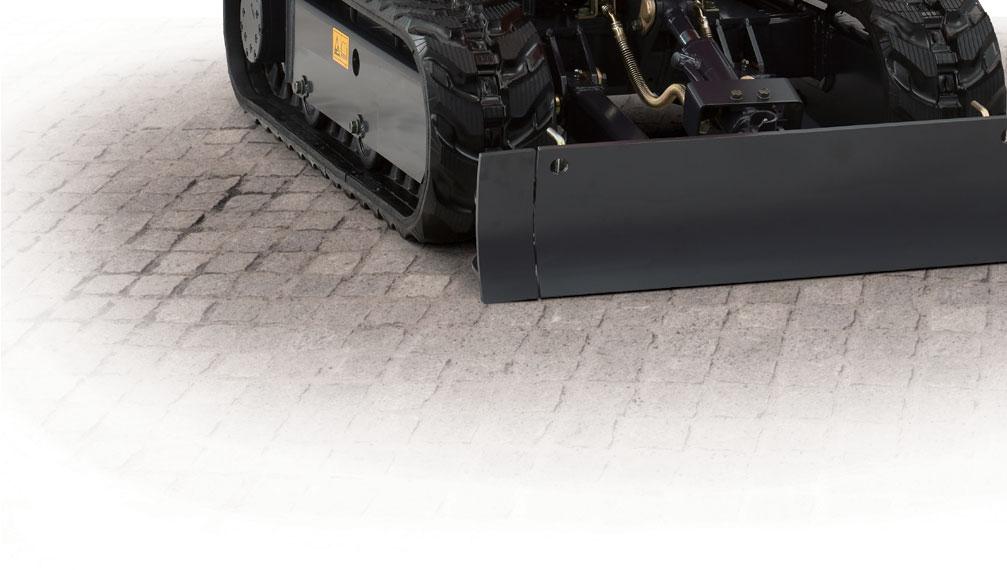

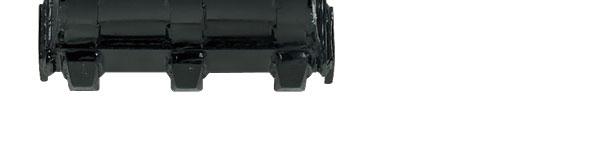

3 Säädettävä raideleveys K0083mallin helposti yhdellä vivulla hydraulisesti säädettävä raideväli on kavennettavissa muutamassa sekunnissa jopa 700 asti jotta kone mahtuu kapeisiin paikkoihin. Ja vastaavasti voit leventää raidevälin 860 asti saadaksesi 15 % parean vakauden esim. hydraulivasaran käyttöä varten. Puskulevyn leveys on säädettävissä nopeasti yhdellä sokkatapilla :iin kavennettuna K0083 mahtuu kulkemaan useiista oviaukoista, mikä mahdollistaa ajamisen sisään rakennuksiin

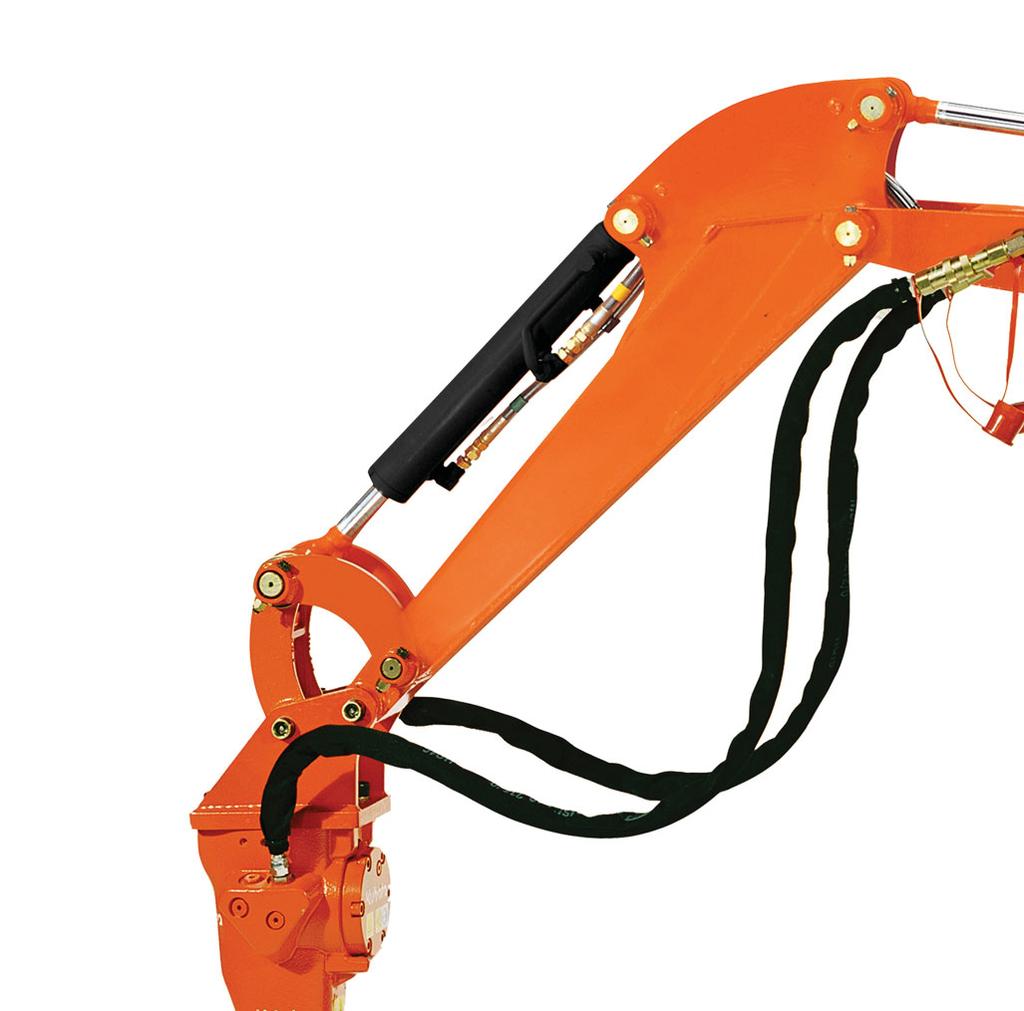

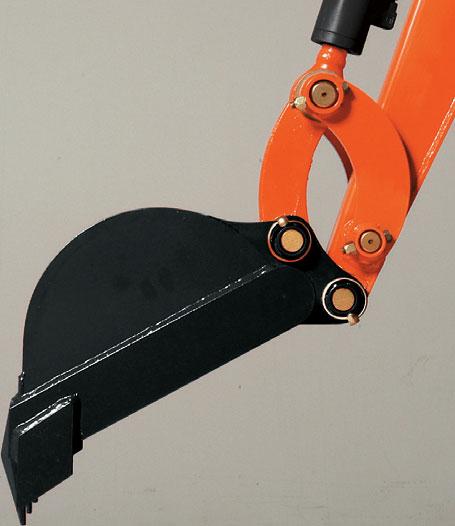

4 Kiinnitystappien pikavapautus Tämä aikaa säästävä ominaisuus mahdollistaa työlaitteiden nopean irrotuksen ja vaihdon ilman työkaluja. Suojatut työhydrauliikan putket K0083mallissa et joudu vaihtamaan työhydrauliikan putkia. Hydrauliputkien vaurioitumisen estämiseksi K0083:n työhydrauliikan putket on piilotettu puomin sisään ja liitännät ovat käytännöllisesti puomin päässä.

K0083 Nostokohdat Kolme nostokohtaa nosturia

sijaitsee käytännöllisesti kuljettajan istuimen

hydrauliikkaletkut kulkevat puomin sisällä ja

K0083 tarjoaa pitkän käyttöiän erinomaisen

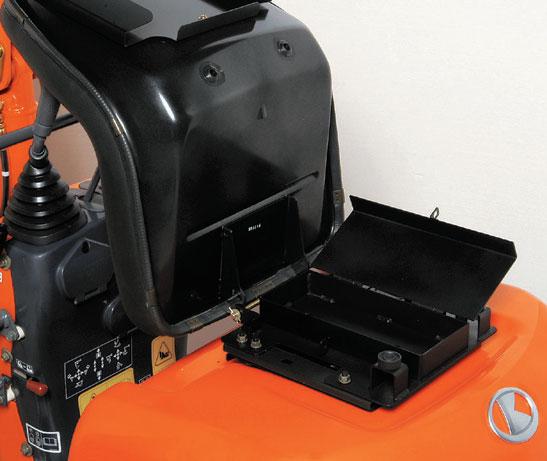

5 K0083 Nostokohdat Kolme nostokohtaa nosturia varten takaavat koneen helpon ja turvallisen noston kuljetusajoneuvoon. Työkalukotelo/käsikirjat Kätevä työkalukotelo sijaitsee käytännöllisesti kuljettajan istuimen alla. Käyttöohjekirjoille on oma paikkansa istuimen takana. Kehittynyt letkujen suojaus Koska kaikki hydrauliikkaletkut kulkevat puomin sisällä ja puomin sylinteri sijaitsee puomin yläpuolella, K0083 tarjoaa pitkän käyttöiän erinomaisen suojauksen ansiosta. Täysin avautuva konepeitto Konepeiton kääntäminen ylös paljastaa suuren osan moottorista komponentit ovat parein käsillä.

6 TEKNISET TIEDOT TYÖALUE Koneen paino Kumitelat Kauhan tilavuus, vakio SAE/CECE Kauhan Sivuhampailla leveys Ilman sivuhampaita kg m ,022/0, *Kumiteloilla Malli Tyyppi D722BH5 Vesijäähdytteinen dieselmoottori ETVCS (taloudellinen, ekologinen tyyppi) Moottori Suurin teho ISO90249 Sylinterimäärä / kw/ 10,2/2050 7,4/ Kokonaispituus Poraus x iskunpituus Iskutilavuus cc Kokonaiskorkeus Kääntönopeus tr/min ,3 200 Kumitelojen leveys 180 Raideleveys Puskulevyn koko (leveys korkeus) P1, P2 Hydraulipumput Virtaama /min 700/ Haaspyöräpumppu 10,5 + 10, Hydraulipaine MPa (kgf/cm 2 ) 16,7 (170) Maks. kaivuvoima Puomin kääntökulma (vas./oik) Lisäpiiri Varsi Kauha Virtaama Hydraulipaine dan (kgf) dan (kgf) deg /min MPa (kgf/cm 2 ) 450 (460) 980 (1000) 55/60 21, Hydrauliöljysäiliö 12,5 Polttoainesäiliö 12,0 Maks. ajonopeus km/h 2,0 Pintapaine kpa (kgf/cm 2 ) 24,3 (0,25) Maavara Yksikkö: NOSTOKYKY Nostokohdan korkeus 2,0 m 1,0 m 0,5 m 0,5 m 1,0 m Nostokohdan säde (1m) Nostokohdan säde (2m) Nostokohdan säde Edestä Edestä Edestä Sivulta Sivulta Puskulevy alh. Puskulevy ylh. Puskulevy alh. Puskulevy ylh. Puskulevy alh. Puskulevy ylh. 190 (0,20) 150 (0,15) 120 (0,13) 200 (0,21) 150 (0,15) 120 (0,12) 230 (0,23) 140 (0,14) 110 (0,12) 150 (0,15) 90 (0,09) 490 (0,50) 380 (0,39) 290 (0,29) 190 (0,20) 130 (0,13) 100 (0,11) 360 (0,37) 360 (0,37) 290 (0,30) 130 (0,13) 130 (0,13) 100 (0,11) Huomaa: * Nostokyvyt perustuvat standardiin ISO eivätkä ylitä 75 % koneen staattisesta kippauskuormasta eikä 87 % hydraulisesta nostokyvystä. * Kaivukoneen kauha, koukku, lenkki ja muut nostovälineet eivät sisälly tähän taulukkoon. dan (ton) (max.) Sivulta 70 (0,07) Nostokohdan Nostokohdan korkeus * Työalueet Kubotan vakiokauhalla, ilman pikakytkintä. * Varaae oikeuden teknisten tietojen muutoksiin ilman eri ilmoitusta. Nostokohdan säde Kääntöakseli K aikki kuvat ovat vain viitteellisiä esitekuvia. Kaivukoneella työskentelyn aikana on käytettävä suojavaatetusta ja henkilönsuojaimia paikallisten lakien ja turvallisuusmääräysten mukaisesti. KUBOTA EUROPE S.A.S. 19 à 25, Rue Jules Vercruysse Zone Industrielle B.P Argenteuil Cedex France Téléphone : (33) Télécopieur : (33) K0083 Finnish
