Pakkauksen sisältö KÄYTTÖOHJE. Satulan osat. Työkalut. Polkimet EN ohjekirja Laturi Etuvalo, äänitorvi. Lokasuojat (lisävaruste)

Transkriptio

1 Pakkauksen sisältö KÄYTTÖOHJE Etupyörä Runko Satulan osat Lokasuojat (lisävaruste) Työkalut Polkimet EN ohjekirja Laturi Etuvalo, äänitorvi

2 Etujarru Diagrammi R8 ja R8S vaihteettomat mallit Ajotietokone Kaasukahva Diagrammi R8+ ja R8T vaihteelliset mallit Etujarru Vaihtaja Kaasukahva Takajarru Kahva Etuvalon katkaisija Äänitorven painike Takajarru Kahva Etuvalon katkaisija Äänitorven painike Etuvalo, äänitorvi Satula Etuvalo, äänitorvi Satula Takavalo Takavalo Etupyörä Etupyörä Poljin Poljin Levyjarru Moottori Levyjarru Moottori Akun pidike Akun pidike R8S (sähkömoodi) Virtanappi Latausliitin USB latausliitin, esim. matkapuhelimen lataamiseen Seisontajalka Elektroninen ohjain R8T (sähkömoodi) Lataustilan näyttö Vaihteet Seisontajalka

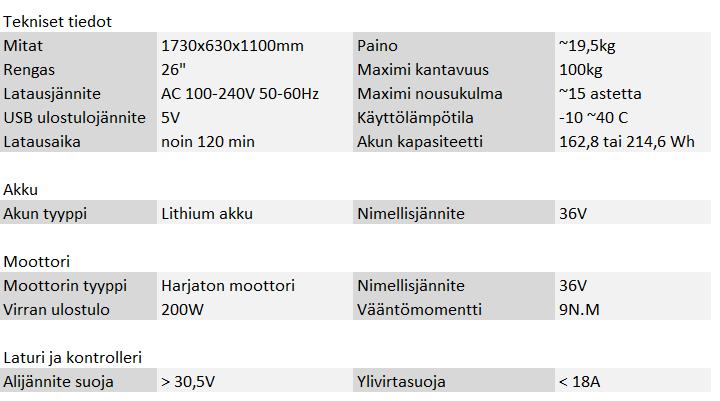

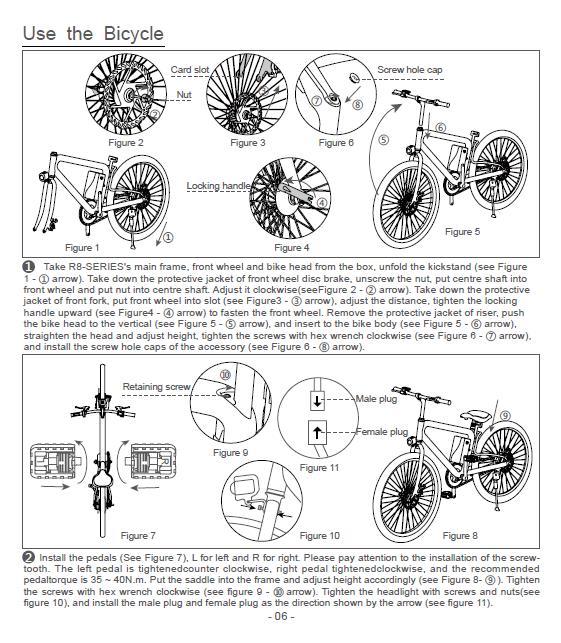

3 Tekniset tiedot R8 kasausohje Ota pyörän runko, etupyörä ja tanko laatikosta ja vapauta seisontajalka (kuva 1). Poista levyjarrun suojus ja avaa siinä oleva mutteri (nut). Laita keskiakseli paikalleen ja liitä mutteri siihen kiinni (kuva 2). Poista etuhaarukan suojus ja aseta se paikoilleen etupyörän molemmin puolin (kuva 3), kiristä ja lukitse se kääntämällä lukitsinta ylös (kuva 4). Poista tangon suojukset ja laita se runkoon kiinni (kuva 5). Säädä haluamasi korkeus ja lukitse tanko runkoon siinä olevalla kahdeksankulmaisella mutterilla. HUOMIO ÄLÄ heitä pyörän akkua koskaan roskikseen vaan palauta se maahantuojalle asianmukaista kierrätystä varten. Tarkemmat ohjeet lähettämisestä voit kysyä maahantuojalta (yhteystiedot tämän ohjeen lopussa). Liitä polkimet kiinni (kuva 7). L vasemmalle puolelle ja R oikealle puolelle. Ole tarkkana polkimien kierteiden kanssa. Kiristä polkimet (oikea myötä- ja vasen vastapäivään). Suositeltu vääntömomentti 35-40N.m.. Laita satula kiinni runkoon ja säädä sen korkeus (kuva 8). Kiristä satula kiristysruuvilla (kuva 9). Kiinnitä etuvalo ruuveilla ja muttereilla ja liitä sen virtajohdot kiinni (kuva 11).

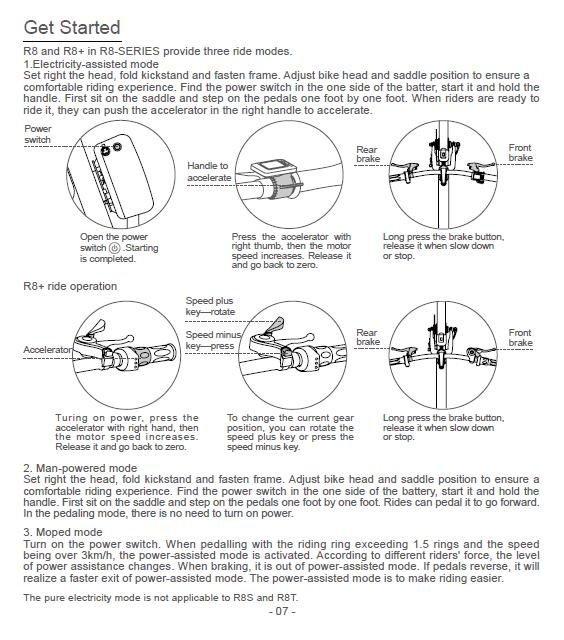

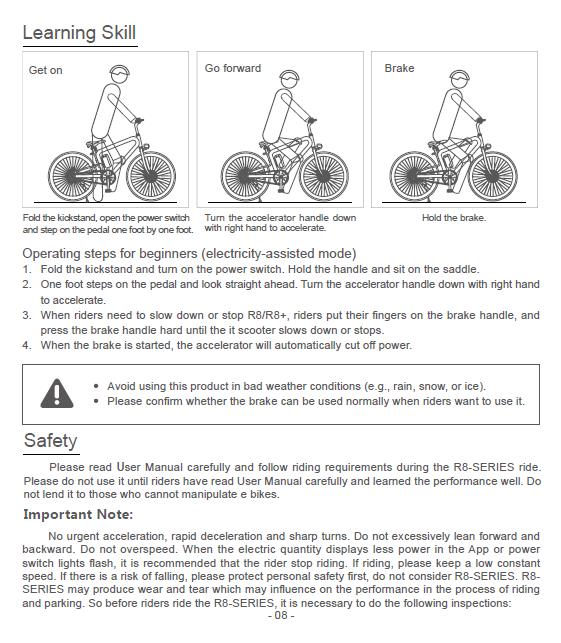

4 Käyttöönotto R8 ja R8+ mallit mahdollistavat kolme erilaista ajotapaa 1) Avustettu ajaminen Avustetussa ajamisessa sähkömoottori auttaa ajajaa tämän samalla itse polkiessa pyörää. Laita virrat pyörään päälle akkukotelon sivussa olevasta Virtanapista. Nouse pyörän satulaan istumaan ja kun olet valmis käännä varovasti kaasukahvaa kiihdyttääksesi. Kaasu R8+ malli Käynnistä painamalla virtanappia Laita virta päälle ja paina kaasua, jolloin vauhti kasvaa. Vapauta ja avustus loppuu + vaihtaja (käännä) Paina kaasua peukalolla ja vauhti kasvaa, vapauta ja avustus loppuu - Vaihtaja (paina) Vaihda vaihdetta kääntämällä + vaihtajaa tai painamalla - vaihtajaa Etujarru Virtanappi 2) Avustamaton ajaminen Avustamattomassa ajamisessa R8 toimii kuten normaali pyörä. Nouse satulaan ja aloita polkeminen. 3) Puhdas sähkökäyttö Käynnistä virrat pyörään. Nouse satulaan ja paina kaasua, jolloin voit ajaa puhtaasti kaasua käyttäen. Jos poljet samanaikaisesti pyörä siirtyy avustettuun ajamiseen, jossa se säätää avustuksen määrän riippuen polkijan oman polkemisen voimasta. R8S ja R8T mallit eivät mahdollista tätä ajotapaa lainkaan. Virtanappi Kaasukahva Takajarru Etujarru Takajarru Ajamisen opettelu ALOITUS: Laita virrat päällä ja nouse satulaan yksi jalka kerrallaan KIIHDYTYS: Paina peukalolla kaasua alas kiihdyttääksesi PYSÄHTYMINEN: Paina jarruja varovasti, kunnes vauhti on pysähtynyt Laita virrat päälle. Käännä seisontajalka pois, nouse pyörän päälle yksi jalka kerrallaan ja aloita polkeminen. Käännä kaasukahvaa jos haluat ajaa sähkömoottorilla. Paina jarruja kun haluat pysähtyä. Sähkömoottori lopettaa avustamisen automaattisesti kun jarruja painetaan. Älä käytä pyörää huonolla säällä (esim. sateella, tien ollessa jäässä, lumisateessa). Varmista aina jarrujen toiminta ennen ajamista ja huomioi jarrutuksessa mahdolliset sääolosuhteiden vaikutukset. Turvallisuus Lue käyttöohje huolellisesti ennen kuin aloitat ajamisen ja noudata sen ohjeita ajaessasi R8 pyörillä. Opettele ensi ajamaan pyörällä avoimessa tilassa ja vasta sen jälkeen mene normaaliin liikenteeseen. Älä lainaa pyörää henkilöille, jotka eivät osaa ajaa sähköpyörillä. Vältä äkillisiä kiihdytyksiä ja jarrutuksia, sekä jyrkkiä käännöksiä. Älä nojaa voimakkaasti eteen tai taakse ajaessasi. Älä aja liian kovaa vallitsevaan tilanteeseen nähden. Kun pyörä (tai applikaatio) varoittaa alhaisesta akunlataustasosta on suositeltavaa lopettaa ajaminen muutoin kuin avustamattomana ajamisena. Jos olet kaatumassa ajaessasi suojaa aiina ensin itsesi ja muut ympärillä olevat henkilöt ja eläimet. Kaatumisen yhteydessä pyörä saattaa vioittua, joka voi vaikuttaa sen ajoominaisuuksiin. Tarkista siis aina seuraavat asiat ennen ajoa:

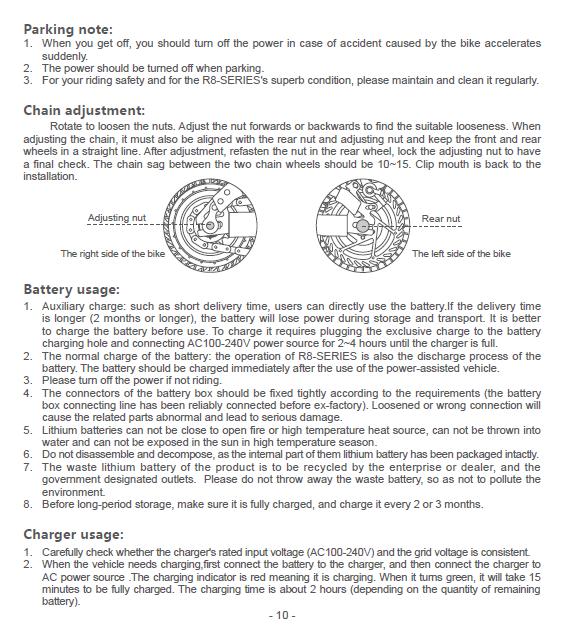

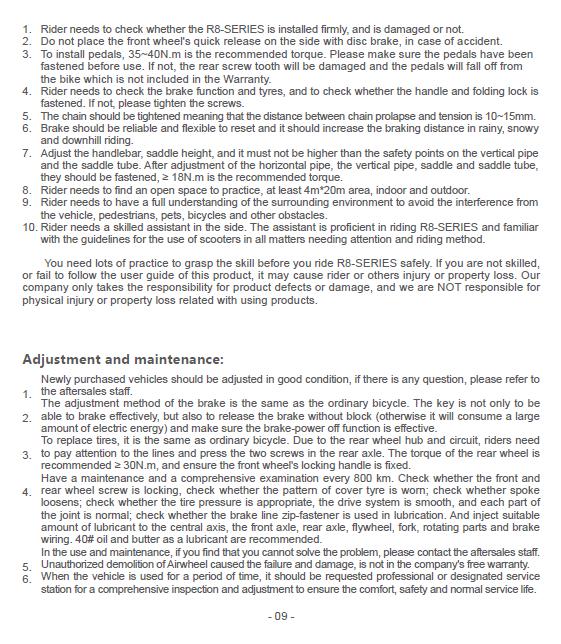

5 Varmista, että kaikki osat ovat hyvin kiinnitettyinä toisiinsa ja ettei pyörässä ole mitään vahinkoja. Varmista, ettei etupyörän pikalukon vapautin ole levyjarrun kanssa samalla puolella. Varmista, että polkimet ovat hyvin kiinnitetty (suositeltu momentti 35~40N.m), jotta niiden kierteet eivät vahingoitu ja polkimet putoa pyörästä (takuu ei kata tätä). Varmista, että jarrut toimivat hyvin ja rengaspaineet ovat oikeat. Varmista, että ketjut ovat sopivasti kiristettyinä. Varmista, että satulan ja ohjaustangon korkeudet ovat oikeat ja eivät ylitä turvarajaa. Suositeltu kiristys on >= 18N.m. Jos olet uusi ajaja harjoittele aina aluksi tyhjällä alueella (min 4x20m) Varmista aina ajaessasi, että tiedostat mitä kaikkea sinun ympärilläsi on esim. muut ihmiset, lemmikit, ajoneuvot, rakennukset. Aluksi ajalla voi olla laitteen tunteva avustaja vieressä opastamassa R8 käyttöä. Harjoittele aina pyörän käyttöä rauhassa ja vasta kun sen käyttö on täysin hallussa siirry käyttämään pyörää muun liikenteen seassa. Huomioithan, että Airwheel ja sen tuotteiden maahantuoja vastaavat vain tuotteen mahdollisista vioista ja ne EIVÄT MISSÄÄN TAPAUKSESSA vastaa henkilö tai tavaravahingoista liittyen laitteen käyttöön. Ylläpito: Jos laitteen säätöjen osalta tulee jotakin kysyttävää käänny aina myyjän tai maahantuojan puoleen. Jarrujen säätö vastaa normaali pyörien säätöjä. Avain asemassa on, että kykenet jarruttamaan tehokkaasti, mutta myös vapauttamaan jarrun täysin (muutoin virran kulutus kasvaa ja ajosta voi tulla vaarallista). Pyörän vaihto tapahtuu samalla tavalla kuin normaali pyörässä. Pyörän kiinnityskireyden suositus on >= 30N.m. Tee aina 800km välein isompi tarkastus pyörän osalta sisältäen: kaikki ruuvien kireydet, rengas paineen, renkaan pinnan kuluminen, pinnojen kireys, jarrujen kireydet. Lisää samalla öljyä (40# öljy) kaikkiin akseleihin, jarruvaijereihin, vauhtipyörään ja haarukkaan. Jos et itse saa selville, miten jokin toimenpide tehdään käänny aina myyjän tai maahantuojan puoleen. Takuu ei kata väärin tehdyn huollon tai huoltamatta jättämättömyyden takia aiheutuneita vikoja ja vahinkoja. Suosittelemme laitteen huolto määräajoin merkkihuollossa, jolloin tuotteen turvallinen ja mahdollisimman pitkä käyttöikä saadaan taattua. Pyörän ollessa pysäköitynä: Aina kun nouset pois pyörän päältä sammuta virrat pyörästä, jotta kukaan ei vahingossa laita kaasua päälle. Puhdista ja huolla pyörä säännöllisesti, ettei lika aiheuta toimintahäiriöitä pyörään Ketjujen säätö: Kierrä muttereita löysätäksesi ne. Säädä säätömutterin etäisyyttä, jotta saat sopivan kireyksiset ketjut (ketjujen laskeuma rattaiden välissä 10-15mm). Kiristä mutterit ja varmista vielä, että rattaat ovat samansuuntaiset (eli ratas ei vinossa suhteessa ketjujen suuntaan). Säätömutteri Pyörän oikea puoli Takamutteri Pyörän vasen puoli Akku: Lataa akku täyteen ottaessasi se käyttöön. Huomioithan, että varastoinnin aikana akun lataustaso laskee, eli kannattaa ladata akku aina ennen ajamista. Ladatessasi laita aina laturi kiinni ensin pyörän latausliittimeen ja vasta sen jälkeen verkkovirtaan. Lataa akku aina heti käytön jälkeen jotta akku toimii mahdollisimman pitkään. Sammuta aina virrat kun et aja pyörällä. Varmista, että akun kotelo ja johdot on aina tiiviisti kiinni. Akun tai johtojen löysäkiinnitys voi aiheuttaa akkuun epänormaaleja kulumisia ja ne voivat aiheuttaa vakavia toimintahäiriöitä. Lithium akut eivät saa olla tulen lähellä tai suorassa auringon valossa kuumaan aikaan. Niitä ei myöskään saa altistaa vedelle. ÄLÄ IKINÄ avaa akkukoteloa tai kosken sen sisuksiin. Akkua ei saa heittää roskikseen vaan se tulee kierrättää asianmukaisesti. Palauta akku maahantuojalle, joka huolehtii akkujen asiallisesta kierrättämisestä. Jos et käytä pyörää pidempään aikaan lataa se täyteen ennen tätä ja varmistaaksesi akun hyvän toimivuuden lataa se varastoinninkin aikana parin kuukauden välein. Laturi: Varmista aina, että laturissa mainittu jännite (AC V) on yhteensopiva käyttämäsi latausjännitteen kanssa. Käytä vain laitteen mukana tullutta laturia. Kun laturissa palaa punainen valo lataus on käynnissä. Kun laturin valo muuttuu vihreäksi, odota vielä 15 minuuttia ennen laturin irrotusta.

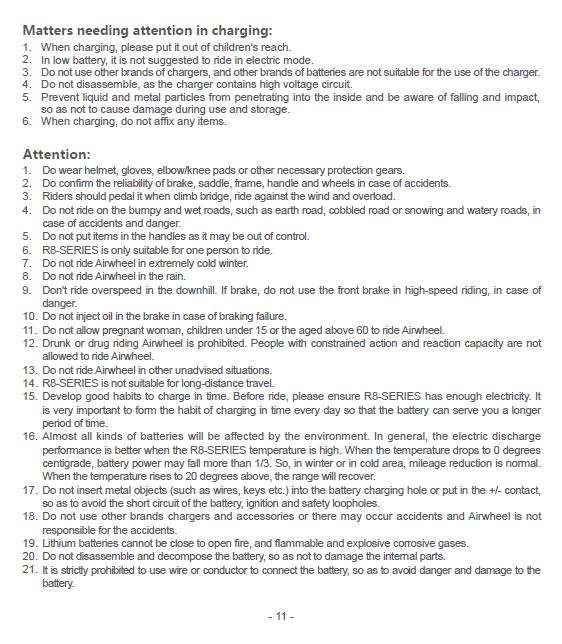

6 Latauksessa huomioitavaa: Ladatessasi laitetta pidä se aina lasten ulottumattomissa Laitteen varoittaessa alhaisesta akuntilasta ei ole suotavaa ajaa laitteella käyttäen sähkömoottoria. Älä käytä muita latureita kuin pyörän mukana tullutta Airwheelin laturia. Älä käytä muita akkuja kuin laitteen valmistajan tälle tuotteelle tekemään akkua. Älä yritä avata laturia. Vältä metallisten esineiden ja nestemäisten aineiden pääsyä laitteen laturiin tai latausliittimeen (älä koskaan lataa laitetta märkänä). Vältä laittaan laturin ja akun putoamista ja teräviä iskuja niihin, koska ne voivat vahingoittaa akkuja ja/tai laturia. Älä irroita tai kiinnitä mitään laitteita/johtoja latauksen aikana HUOMIO: Käytä aina ajaessasi asianmukaisia suojavarustuksia, kuten kypärää, hanskoja,. Varmista aina ennen ajoa, että jarrut toimivat hyvin ja pyörän osat ovat kunnolla kiinni. Ajajan tulisi aina polkea kun kiivetään sillalle, mennään vastatuuleen tai jos pyörässä on lastina paljon painoa. Älä aja märillä tai pomppuisilla teillä äläkä liukkaissa olosuhteissa välttääksesi turhia onnettomuuksia. Älä laita esineitä pyörän kahvoille. Älä aja pyörällä pakkasella tai sateella. Jarruttaessa älä käytä liian voimakkaasti etujarrua ja kovassa vauhdissa jarrutettaessa älä käytä lainkaan etujarrua. Älä laita öljyä itse jarruihin. Raskaana olevien alle 15 vuotiaiden tai yli 60 vuotiaiden ei ole suositeltavaa ajaa sähköpyörillä. R8 käyttö alkoholin tai muun vastaavaan aineen alaisuudessa on ehdottomasti kielletty. R8-pyörää ei ole tehty pitkien matkojen kulkemiseen. Opettele hyvä lataustapa pyörälle. Kun pidät akun hyvässä latauksessa jatkuvasti se kestää huomattavasti pidemmän aikaa. Lithium akut menettävät liian kuumassa ja liian kylmässä kapasiteettiaan. Huomioithan siis, että nollan asteen lämpötilassa on täysin normaalia, että akun kapasiteetti putoaa yli 1/3:n nomraalista. Älä missään tapauksessa koskaan laita mitään metallista esinettä (avaimet, johdot, ) laitteen latausliittimeen tai laturin liittimeen tai muihinkaan sähköä johtaviin osiin. Se voi aiheuttaa oikosulun. Älä käytä muita kuin Airwheelin varaosia laitteessa. Lithium akkuja ei saa viedä tulen tai helposti syttyvien ja räjähtävien aineiden lähelle. Älä koskaa avaa tai yritä purkaa akkukoteloa. Älä koskaan yritä liittää tai ladata akkua johtimilla tai sähköjohdoilla. Lithium akkuja tulee aina käsitellä huolella. Ladattessa kiinnitä laturi aina ensin laitteen latausliittimeen ja vasta sitten verkkovirtaan. Laite tulee varastoida aina virrat sammutettuna ja jos varastointi kestää pitkään laite on hyvä ladata 2-3 kuukauden välein. Airhweel tai sen tuotteiden maahantuoja ei ole missään tapauksessa vastuussa mistään vahingoista jotka johtuvat omista muokkauksista tai korjauksista Airwheel tuotteissa. Tuotteen takuu ei myöskään ole voimassa laitteissa, joita on yritetty muuntaa tai korjata muiden kuin valtuutettujen huoltopartnereiden toimesta. Lataa sovellus Klikkaa Intelligent scooter kohtaa Skannaa QR koodi ja lataa Sovellus tukee Android 4.3 ja uudempi versioita, sekä ios 7.0 ja uudempi a versioita Sovellus toimii R8+ ja R8T mallien kanssa Latauksen jälkeen laita virrat päälle R8+/R8T malliin. Laita bluetooth puhelimesta päälle ja avaa sovellus. Paina Search painiketta ja seuraa alla olevaa ohjetta (salasana on ) Lisätietoja Airwheelin virallisilta kotisivuilta. Klikkaa Search Device painiketta Valitse löydetty laite Airwheel Anna salasana yhdistääksesi

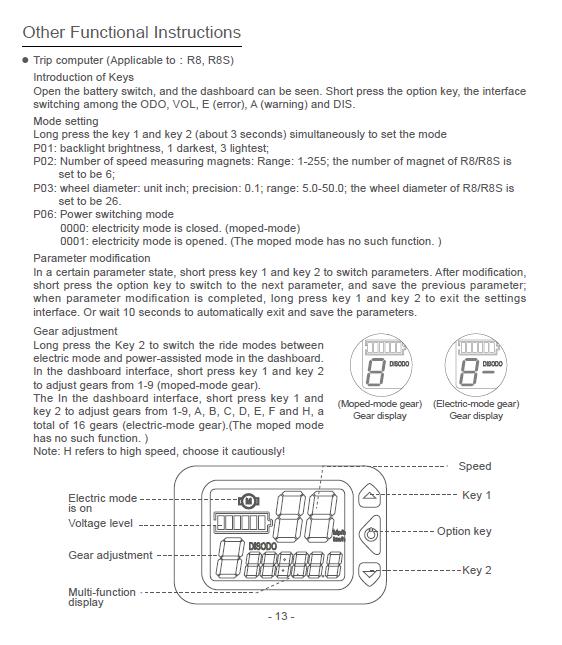

7 Muut ohjeet Ajotietokone (R8 ja R8S mallit): Virtojen ollessa päällä paina lyhyesti Option key:tä, jolloin voit selata eri näyttöjen välillä: ODO, VOL, E (error), A (warnings) ja DIS. Asetukset: Paina yhtä aikaa Key 1 ja Key 2 painiketta noin 3 sekunnin ajan ja pääset asetusnäkymään: P01: taustavalon kirkkaus, 1 tummin, 3 kirkkain P02: Nopeus mittauksen magneettien määrä R8/R8S malleissa arvo on 6 P03: Rengas koon määritys, joka on R8/R8S malleissa asetettu 26 P06: Ajotilan muutos pelkällä sähköllä ajo pois päältä, 0001 pelkällä sähköllä ajo sallittu Muuttaaksesi parametreja paina lyhyesti Key 1 ja Key 2 painikkeita. Asetettuasi uuden arvon paina Option key:tä siirtyäksesi seuraavaan parametriin ja tallentaaksesi muutetun arvon. Poistuaksesi asetuksista paina pitkään Key 1 ja Key 2 painikkeita samaan aikaan tai odota 10 sekuntia. Voit irrottaa akkukotelon latausta varten. Irrota ensin virtajohto ja vastan sen jälkeen itse kotelo. Kiinnitettäessä kotelo takaisin tee toisin päin, eli kiinnitä ensin kotelo ja vasta sen jälkeen kytke johdot kiinni. Normaali akku (20 soluinen): Löysää aluksi yläruuvia, vedä varmuuspinniä alas, irrota akkukotelo vastakkaiseen suuntaan kuin varmuuspinni ja ota akku irti latausta varten. Virtajohto Yläruuvi Varmuuspinni Vaihteet: Paina pitkään Key 2:sta vaihtaaksesi ajotapaa sähköavusteisen ja puhtaan sähköllä ajon välillä. Näytöllä paina lyhyesti Key 1:stä tai Key 2:sta vaihdellaksesi vaihteita. Tilasta riippuen voit vaihtaa vaihteita välillä 1-9 tai 1-9 ja A, B, C, D, E, F,H. H tarkoittaa nopeaa moodia, ole varovainen valitessasi se. Iso akku (40 soluinen): Löysää aluksi yläruuvia, avaa Akkulukko sille tarkoitetulla avaimella ja irrota akkukotelo vastakkaiseen suuntaan Akkulukon kanssa ja ota akku irti latausta varten. Yläruuvi Akkulukko Sähköinen avustus päällä Nopeus Key 1 Sähköpyörän status näyttö (R8T malli) Lataustaso Vaihde Moniominaisuus näyttö Option key Key 2 On -valo Alhaisen varauksen valo Lataustaso Etuvalon indikaattori

8 Lataustason indikaattori. Valon ollessa punainen ei ole suositeltavaa ajaa sähkömoottorilla. Poista pölysuoja latausliittimen edestä ja kiinnitä laturi akkuun ja sen jälkeen verkkovirtaan Standardi Iso akku Vihreä: korkea lataustaso Keltainen: keskitaso Punainen: alhainen taso HUOM! LUE HUOLELLA ENNEN KÄYTTÖÖNOTTOA R8 malli tarjoaa kolme ajotapaa: pelkkä polkeminen, avustettu polkeminen ja pelkkä sähkömoottorilla ajaminen ilman polkemista ja voit ajotietokoneesta säätää onko ne kaikki käytössä. Jos pidät kaikki tavat käytössä, niin huomioithan, että Suomessa kaikkien kolmen tavan käyttäminen samassa laitteessa edellyttää, että laitteelle/ajoneuvolle tulee hankkia liikennevakuutus. Jos et halua hankkia liikennevakuutusta, niin sulje mahdollisuus pelkkään sähköavusteiseen ajoon (katso sivu 13), jolloin liikennevakuutusta ei tarvita. Huom! Säädökset voivat muuttua, joten muista aina tarkistaa tilanne, jotta lain vaatimat asiat ovat täytettynä. Lokasuojat (lisävaruste). Aseta lokasuojat kuvan mukaisesti niille tehtyihin kiinnitysreikiin ja kiinnitä ne ruuvilla ja mutterilla Etulokasuoja Etupyörä Takalokasuoja Takapyörä Maahantuonti: Tukipalvelu: Lisätietoja: Traxmeet Oy Etulokasuoja Takalokasuoja
