1 Ei pelkkää FTTH:ta - Kuitujen muu hyödyntäminen Seppo Marttila Teknologiapäällikkö Verkkopäivät

2 Kuitujen muu hyödyntäminen Optiset kuidut ovat monien etujensa vuoksi paras mahdollinen tiedonsiirtokanava eri sovellutuksiin niin nyt kuin jatkossakin Optisten kuitujen eduista tärkeimmät ovat valtava siirtokapasiteetti ja pieni vaimennus Erilaisten palvelu- ym. sovellutusten kehittyessä tiedonsiirtonopeudet kasvavat koko ajan, jolloin kiinteissä yhteyksissä parikaapeleista on siirrytty tai joudutaan siirtymään valokaapeleihin Langattomia verkkoja ei voi pitää valokaapeliverkkojen kilpailijoina vaan näiden täydentäjinä Yhteiskunnan toimintojen digitalisoituessa yhä enemmän tarvitaan nopeita ja luotettavia tiedonsiirtoyhteyksiä Optisten kuitujen muita etuja kuten immuuniutta sähkömagneettisille häiriöille ja sähkökentille hyödynnetään monissa sovellutuksissa 2

3 Esimerkkejä kuitujen hyödyntämisestä erilaisissa sovellutuksissa Kiinteistöjen yleiskaapeloinnit Taloyhtiöiden huoneistokaapeloinnit Datakeskukset Prosessiautomaatio Valvontajärjestelmät Valokaapelit langattomien verkkojen runkona Kantaverkkojen tiedonsiirtoyhteydet Sähköasemien ja muuntamoiden välinen tiedonsiirto Tuulivoimapuistot Vesihuolto Teiden telematiikkajärjestelmät Väliaikaiset valokaapelijärjestelmät 3

4 Siirrettävät valokaapeliyksiköt Datakeskukset Tuulivoimapuistot Kerrostalot Toimitilat FTTH Optiset liityntäverkot Vesihuolto FTTA Telematiikkajärjestelnät Sähköyhtiöt 4

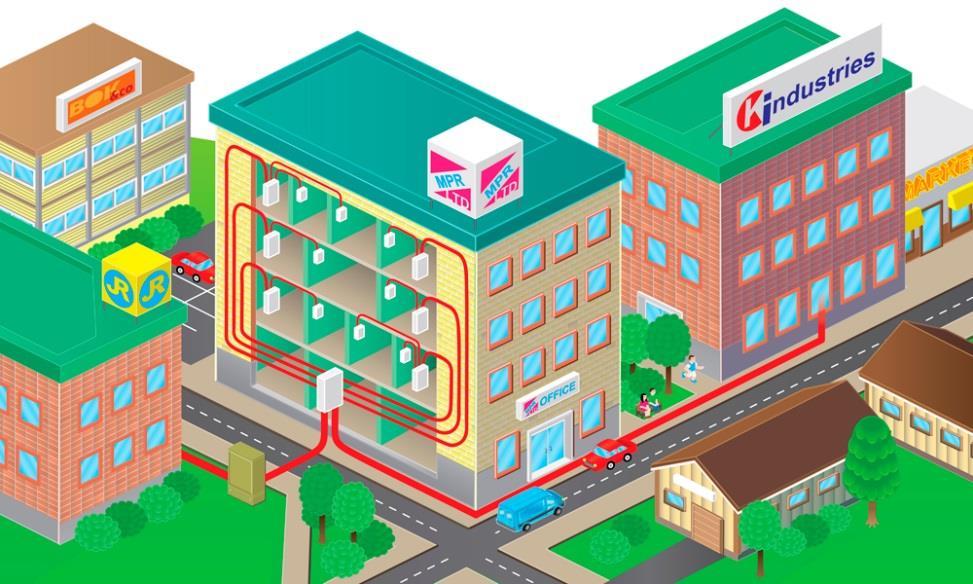

5 Kiinteistöjen yleiskaapeloinnit Kiinteistöjen optinen kaapelointi on osa kiinteistöjen yleiskaapelointia ja samalla niiden infrastruktuuria kuten LVIS-järjestelmät. Kiinteistöjen optinen kaapelointi osana yleiskaapelointia voidaan asentaa tietämättä ennalta sovellutuksista. Valokaapeleilla toteutetaan kiinteistöjen alue- ja kerroskaapeloinnit. Parikaapeleita käytetään vain kerroskaapeleina kerrosjakamoilta tietoliikennerasioille. 5

6 Kiinteistöjen yleiskaapeloinnit Toimitilakiinteistön yleiskaapelointi Kiinteistö voi olla yksittäinen rakennus tai usean rakennuksen kokonaisuus Kiinteistöjen tyyppejä on monenlaisia; se voi olla pieni toimistorakennus, koulu, terveyskeskus, sairaala, kauppakeskus yms. mutta kaikissa kohteissa tiedonsiirron kaapelointi tehdään yleiskaapelointistandardien mukaan 6

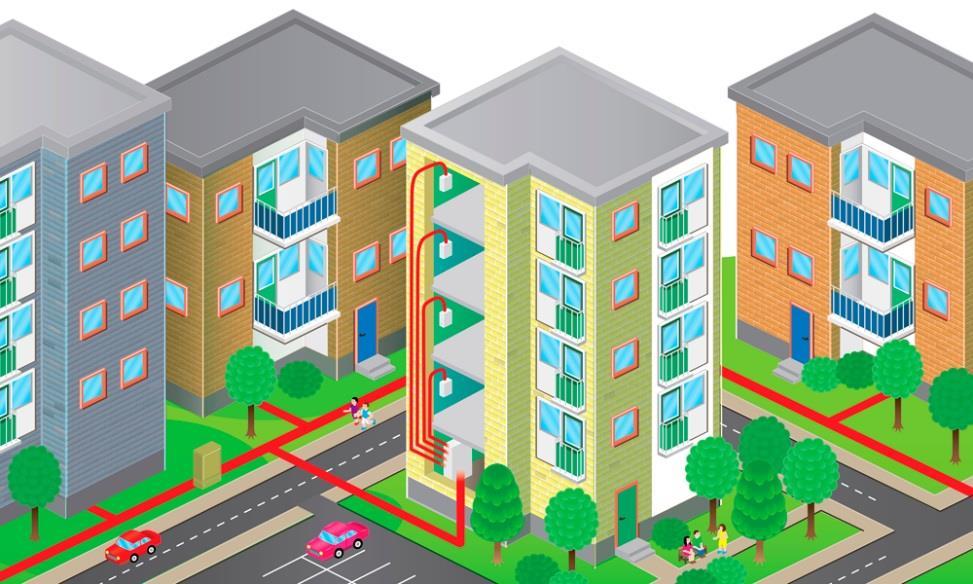

7 Taloyhtiöiden huoneistokaapeloinnit Kaikissa uusissa ja saneerattavissa taloyhtiöissä jokaiseen huoneistoon on vietävä 4-kuituinen kaapeli 7

8 Valokaapelit datakeskusten toiminnan runkona Pääkaapeli Liityntäkaapeli ENI MD MD ZD ZD ZD ZD Vyöhykekaapeli Vyöhykekaapeli LDP LDP LDP LDP EO EO EO EO EO EO EO EO EO EO EO EO EO EO EO EO LDP LDP LDP LDP EO EO EO EO EO EO EO EO EO EO EO EO EO EO EO EO ZD EO EO EO EO EO EO EO EO MD Liityntäkaapelointi: Luokka OF-300 Kuidut OS2 ZD EO EO EO EO Vyöhykekaapeli Pääkaapelointi: Luokka OF-100/300 Kuidut OM3, OM4 tai OS2 Luokka E A EO EO EO EO Vyöhykekaapelointi: Luokka E A Luokka OF-100 Kuidut OM3 tai OM4 ENI = ulkoisen verkon rajapinta MD = Pääjakamo ZA = Vyöhykejakamo LDP = Paikallinen jakelupiste EO = Laiteliitäntä Optisen kaapeloinnin osuus datakeskuksissa on hyvin suuri ja siirtonopeuksien noustessa valokaapelointien osuus kasvaa 8

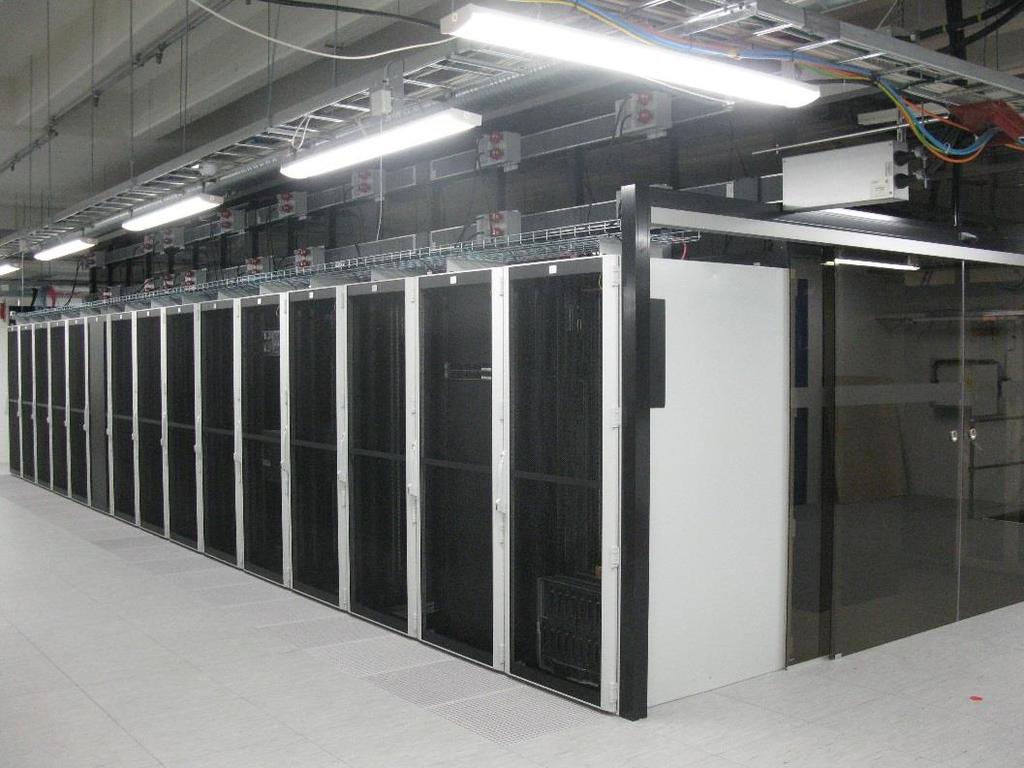

9 Valokaapelit datakeskusten toiminnan runkona Kuvia eräästä datakeskuksesta 9

10 Optiset kuidut tehtaitten prosessinohjausjärjestelmissä Tehtaitten prosessinohjausjärjestelmät toteutetaan yleensä instrumentointikaapeleihin perustuvana väyläkaapelointina, mutta jos tehtaassa on esim. voimakkaita sähkökenttiä, niin ohjausjärjestelmissä käytetään optista kaapelointia. 10

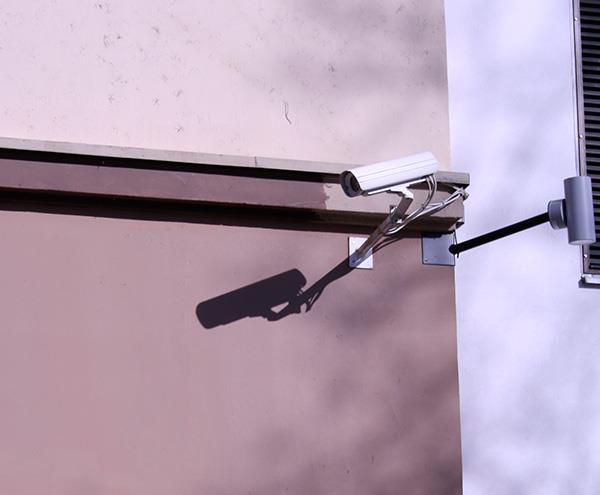

11 Optiset kuidut kameravalvonnassa Kiinteistöjen ja erilaisten tehdas-, satama- ym. alueiden kameravalvonta on koko ajan lisääntymässä. Kameroilta tuleva kuvasignaali voidaan siirtää langattomasti tai kaapeleita pitkin. Jos kohde on laaja, esim. kauppakeskukset ja kameroita on runsaasti, niin kuvasignaali siirretään poikkeuksetta optisia kuituja pitkin mahdollistaen HD-tasoisen kuvalaadun 11

12 Valokaapelit langattomien verkkojen runkona Nykyisin jokaiseen uuteen tukiasemaan tulee valokaapeli. Valokaapelit ovat korvanneet koaksiaalikaapelit tukiasemalaitteiden ja maston radioyksikköjen väleillä (FTTA) Siirryttäessä yhä nopeampiin 4G- ja 5G-järjestelmiin tukiasematiheys kasvaa eli etäisyys lähimmältä tukiasemalta käyttäjään lyhenee

13 Valokaapelit langattomien verkkojen runkona Uusissa langattomissa verkoissa tukiaseman radiosignaali voidaan syöttää usealle aktiiviantennille, jotka voivat olla valaisinpylväissä ym. paikoissa lähellä käyttäjiä 13

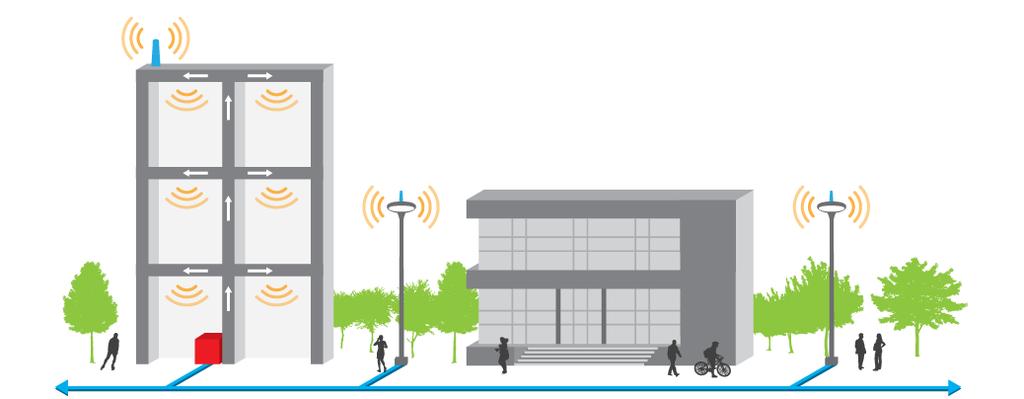

14 Valokaapelit langattomien verkkojen runkona Esimerkki tukiaseman ja antenniyksiköiden sijoittamisesta taajamassa Jos teleoperaattorin kaapeli ei tule kotiin saakka niin se tulee ainakin kodin lähelle Kun kaikki teleoperaattorit haluavat tuoda antenniyksikkönsä asuinalueille, niin niihin tulee myös jokaisen teleoperaattorin oma valokaapeli Tulisiko uusille alueille kuntien rakentaa katujen ohella mikroputkitus, jota teleoperaattorit velvoitettaisiin käyttämään? 14

15 Optiset kuidut voimalinjoissa OPGW (OPtical Ground Wire) Suomen kantaverkon toimintaa valvotaan ja ohjataan voimalinjojen ukkosköysien sisältävien optisten kuitujen avulla (OPGW). Tällöin hyödynnetään optisten kuitujen suurta siirtokapasiteettia, pientä vaimennusta sekä immuuniutta sähkökentille. Aikaisemmin käytössä on ollut radiolinkit sekä kantoaaltojärjestelmät, mutta optiset kuidut ovat syrjäyttäneet nämä luotettavuutensa ja siirtokapasiteettinsa ansiosta. OPGW-asennukset alkoivat Suomessa 1990-luvun alussa. Nyt ensimmäisiä OPGW-linjoja uusitaan vaihtamalla tilalle aikaisempaa suurempikuituisemmat OPGW:t. 15

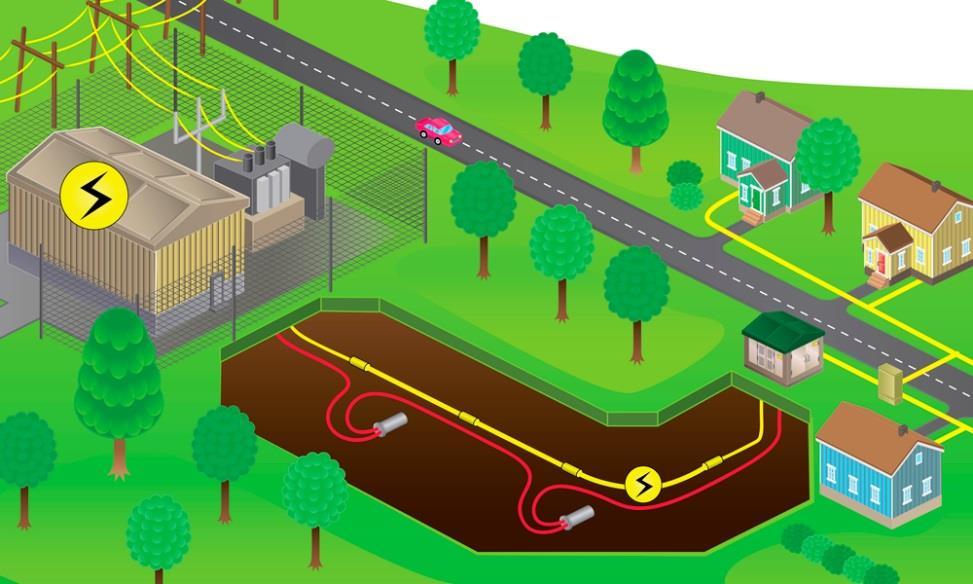

16 Valokaapelit sähköasemien ja muuntamoiden välisessä tiedonsiirrossa Kun sähköyhtiöt uusivat keskijännitekaapeleitaan valtiovallan painostamana vaihtamalla ilmakaapeleita maakaapeleiksi, niin samalla yhtiöt asentavat usein metallittoman maavalokaapelin samaan kaivantoon Valokaapelia sähköyhtiöt käyttävät sähköasemien ja muuntamoiden väliseen tiedonsiirtoon

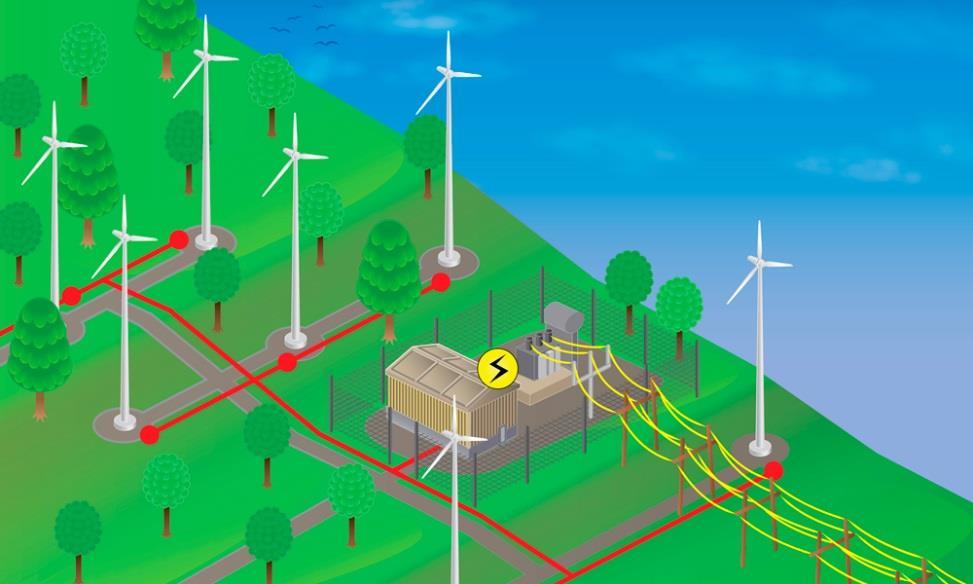

17 Valokaapelit tuulivoimapuistoissa Tuulivoimapuistoissa jokaista tuulivoimalaa ohjataan optisin kuiduin Yleensä jokaiseen tuulivoimalaan tulee 12-kuituinen kaapeli Tuulivoimapuiston sähköasemalta lähtevässä voimalinjassa voi olla myös OPGW tai sitten tuulivoimapuiston kuituverkko on liitetty erillisellä kaapelilla jonkun teleoperaattorin kuituverkkoon 17

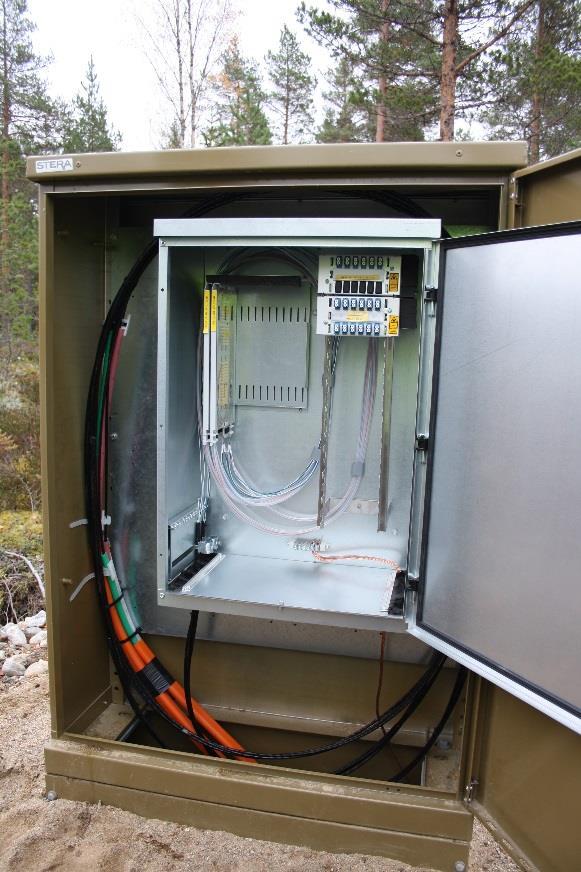

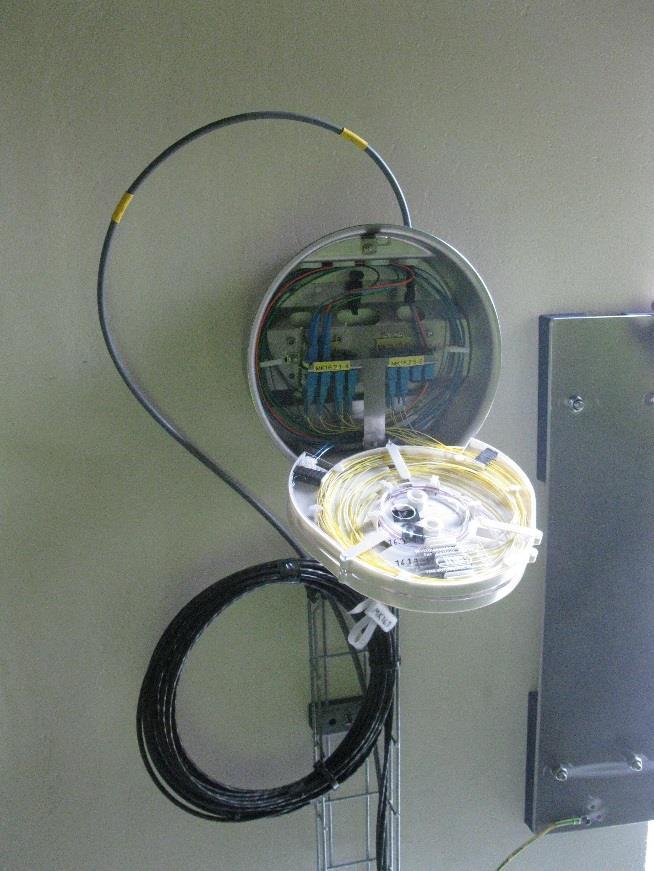

18 Valokaapelit tuulivoimapuistoissa Valokaapelipäätteet sähköasemalla Tuulivoimalan yhteydessä oleva ristikytkentäkaappi Valokaapelipääte tuulivoimalassa 18

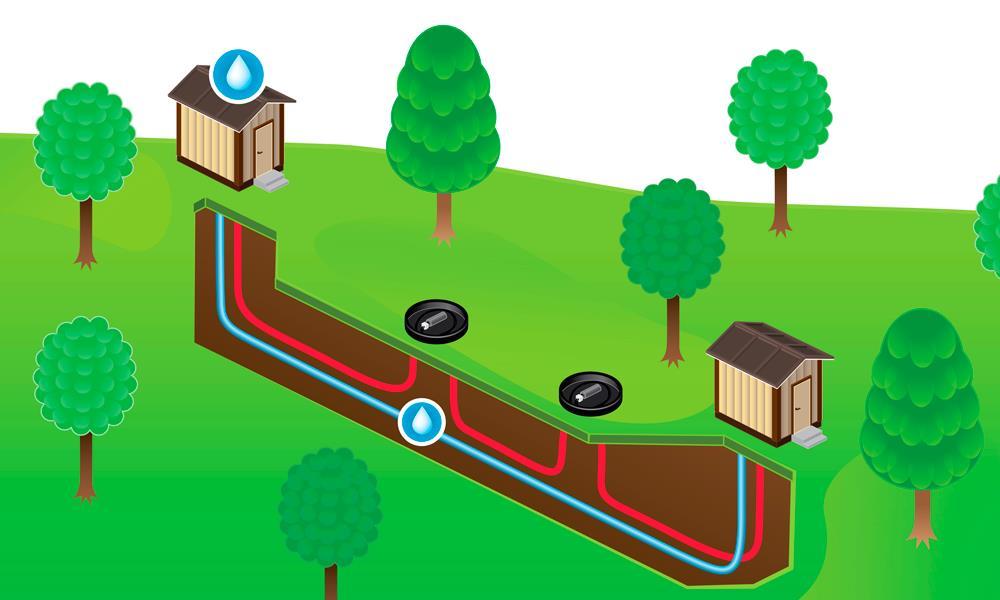

19 Valokaapelit vesihuoltohankkeissa Kun vesijohto- ja viemäriverkkoja uusitaan, niin usein vesilaitokset ja -osuuskunnat asennuttavat valokaapelin samalle reitille Valokaapelia käytetään pumppaamojen, puhdistamojen ym. ohjauksiin aikaisemin käytettyjen radiolinkkien korvaajana tai rinnalla 19

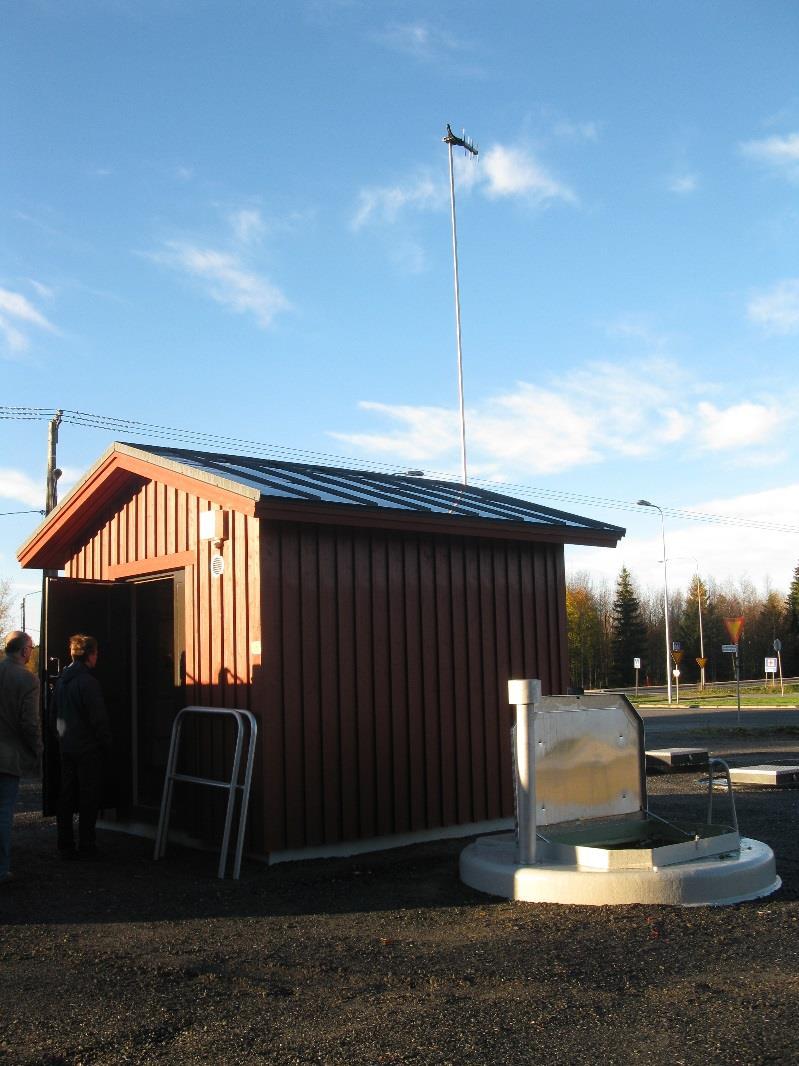

20 Valokaapelit vesihuoltohankkeissa 20

21 Optiset kuidut teiden telematiikkajärjestelmissä Telematiikka on langattoman viestinnän ja paikkatiedon yhdistämistä informaatioteknologian ja automatiikan avulla. Sana telematiikka on yhdistelmä sanoista teletekniikka ja informatiikka Liikenteessä telematiikan avulla pyritään älykkääseen liikkumisen ja kuljettamiseen. Tässä tapauksessa älykkäällä liikkumisella tarkoitetaan, että liikkujilla on käytettävissään oikea tieto oikeassa paikassa, oikeaan aikaan. Teiden telematiikkajärjestelmät ovat kehittyneet viime vuosien aikana ja niiden käyttö on voimakkaasti lisääntymässä moottoriteillä, kaupunkien sisääntuloteillä sekä taajamien liikennevalojen ohjauksissa Moottoriteillä ja kaupunkien sisääntuloteillä telematiikkajärjestelmiin kuuluu mm: Etäohjatut liikennemerkit Opastetaulut Liikennekamerat Kelisääasemat Anturit liikenteen nopeuksien ja määrien seurantaan Liikennevalo-ohjaukset Teiden telematiikkajärjestelmien tiedonsiirtoyhteydet toteutetaan valokaapeleilla 21

22 Optiset kuidut teiden telematiikkajärjestelmissä Valokaapelit sijoitetaan moottoritien keskikaistalle asennettuihin kaapeliputkiin Runkokaapeleissa on tyypillisesti 96 kuitua. Tien telematiikkajärjestelmän osat yhdistetään runkokaapeliin 6- tai 12- kuituisilla kaapeleilla 22

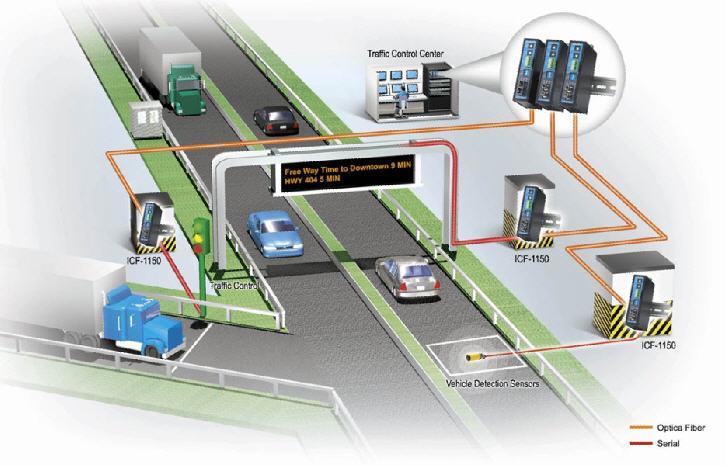

23 Optiset kuidut teiden telematiikkajärjestelmissä Liikennevalojen etäohjaus 23

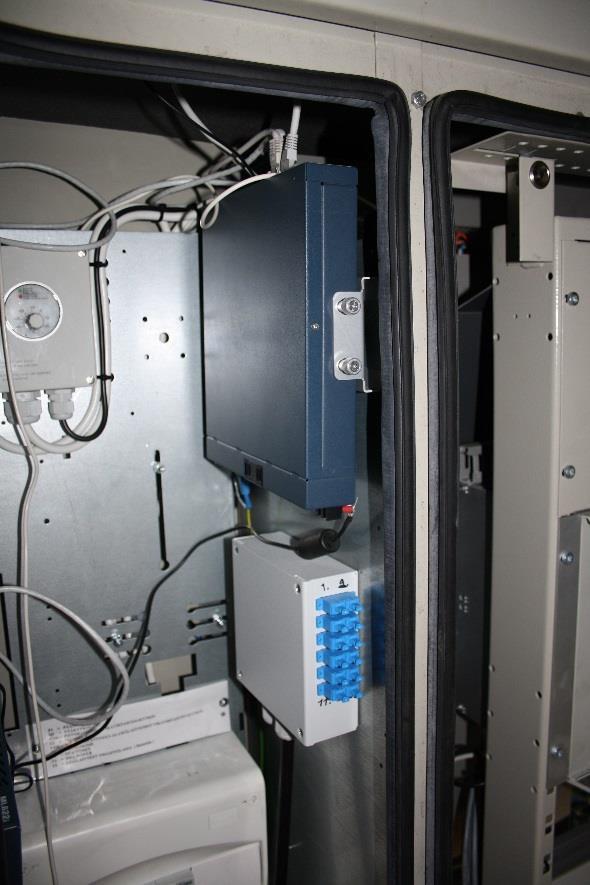

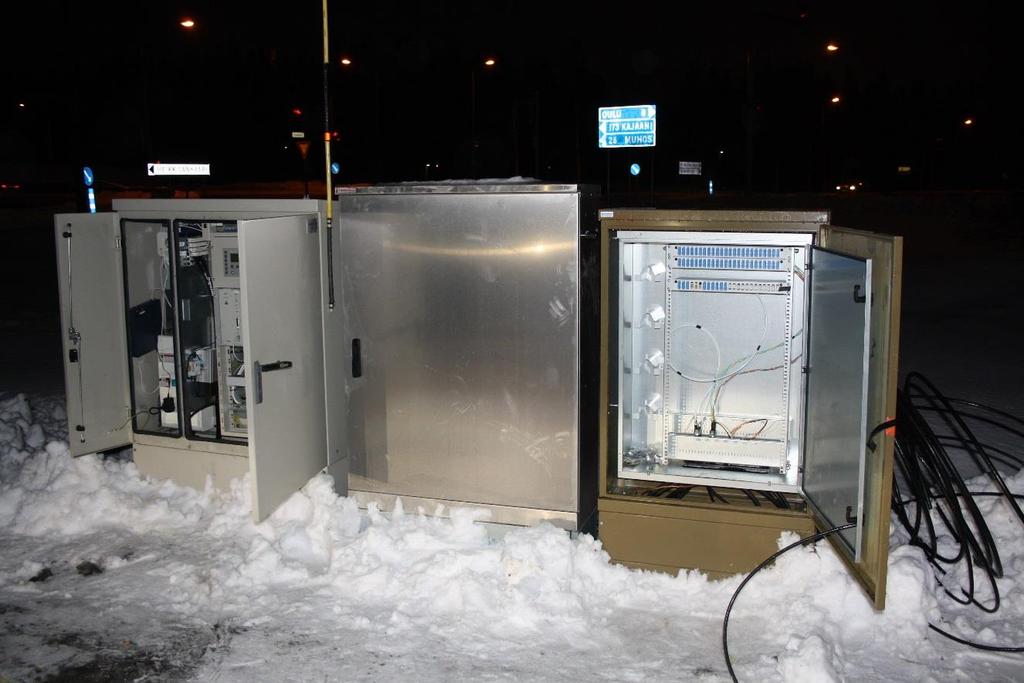

24 Optiset kuidut teiden telematiikkajärjestelmissä Liikennevalojen ohjauskaappi (vas.) sekä valokaapeleiden ristikytkentäkaappi (oik) Valokaapelipääte liikennevalojen ohjauskaapissa 24

25 Optiset kuidut teiden telematiikkajärjestelmissä Kehitysnäkymiä: Älytiet Internet-yhteydet yhä kattavammin autoihin Autojen välinen kommunikaatio Robottiautot Teiden telematiikkajärjestelmien lisääntyessä optisten kuitujen tarve tiehankkeissa kasvaa 25

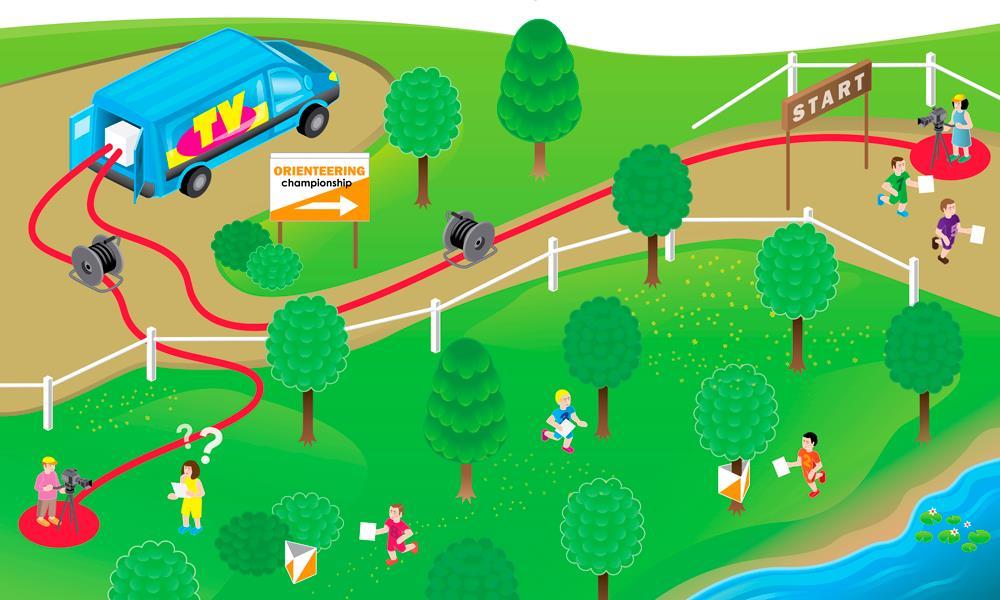

26 Väliaikaiset valokaapelijärjestelmät Kevyitä ja pienikokoisia valokaapeleita voidaan hyödyntää, kun tarvitaan nopeasti väliaikaisia tiedonsiirtoyhteyksiä kuvan tai datan siirtoon erilaissa tapahtumissa Valokaapeleita käyttäen voidaan esim. HD-tasoista videokuvaa siirtää pitkiäkin matkoja kameroilta lähetysyksikköön 26

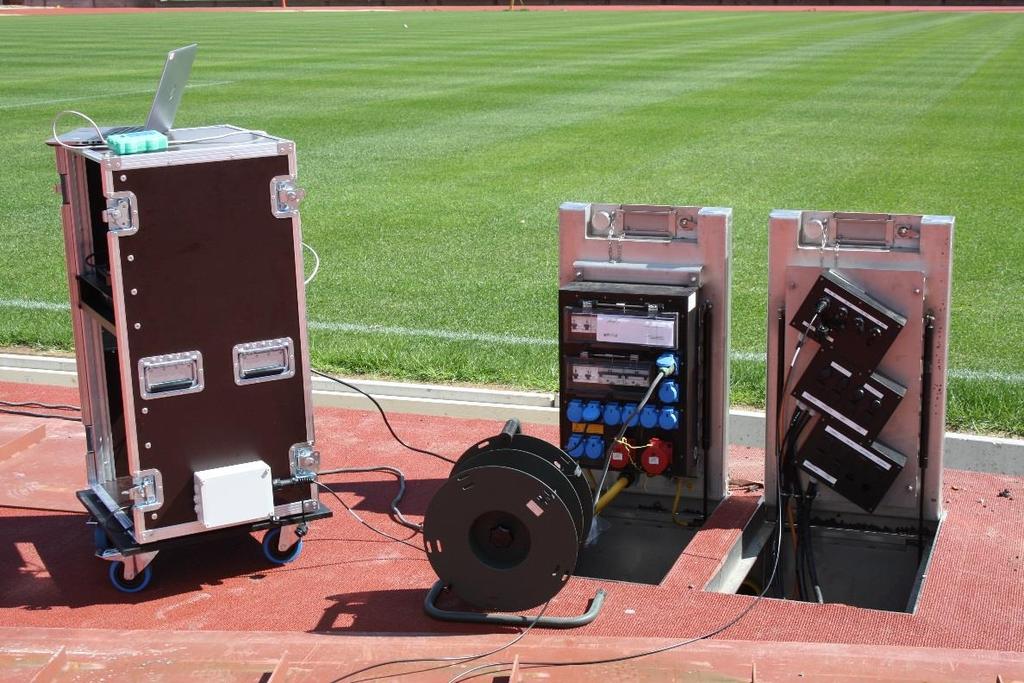

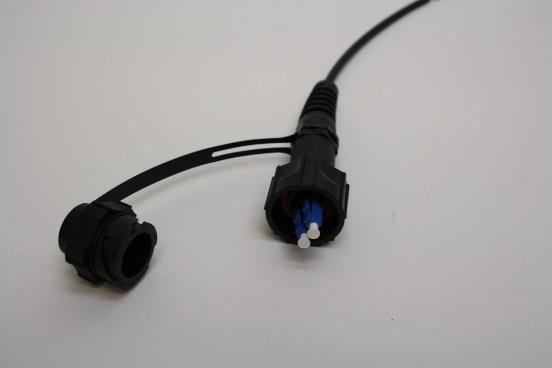

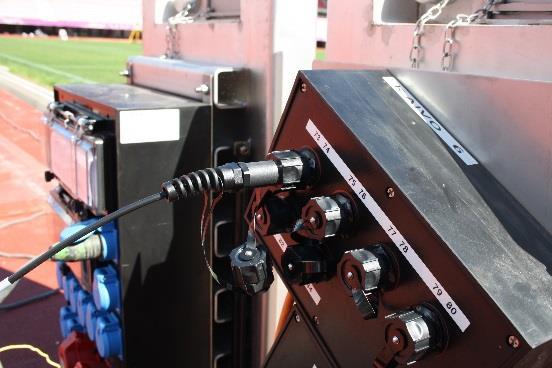

27 Väliaikaiset valokaapelijärjestelmät Siirrettävän valokaapelijärjestelmän testausta Raatin stadionilla Tampereella Nestor Cablesin siirrettävissä valokaapeliyksiköissä käytetään mm. vesitiiviitä IP-LC -liittimiä 27

28 OPTINEN KUITU ON YLIVOIMAINEN Kiitoksia! Kiitos! 28
