Asennusja käyttöohje ANTTI 250 WM06 C80 KETJUKULJETTIMET (fi)

Transkriptio

1 Asennusja käyttöohje ANTTI 250 WM06 C80 KETJUKULJETTIMET (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Salo Puh Fax antti@antti-teollisuus.fi

2 SISÄLLYS TURVALLISUUS... 5 Asennusturvallisuus... 5 Käyttö / käyttöönottoturvallisuus... 6 Yleistä... 7 Kuljettimen toimitustapa... 9 C80 Kuljettimien päämitat ja nimikkeiden toimitussisältö Varaosakuva A70783 Vetopää 3-4,0 kw Varaosakuva A71263 Vetopää 5,5-9,2 kw Varaosakuva A70782 Taittopää Sisään ja ulostulo-osat ANTTI 250 WM06 ketjukuljettimen kokoonpano Kuljettimen kokoonpanoteline KULJETTIMEN RUNGON KOKOAMINEN Rungon pohjan ja sivujen kokoaminen Ketjun kannatinrullien asennus Veto- ja taittopään asennus, sivulevyjen liitospantojen viimeistely tiivistys Kuljettimen vetopään kätisyys KULJETTIMEN KETJUN KOKOAMINEN JA ASENNUS Ketjuosien liittäminen Ketjun pujottaminen kuljettimeen ja ylimääräisen pituuden katkaisu Ketjun liittäminen Muovikolien (A72088), palautuskuppien (A71770) ja puhdistuspalojen A73337 asennus Ketjun kiristys Kuljettimen kansien asennus Kuljettimen suoruuspoikkeamat Kuljettimen vaihdemoottorin asentaminen Kuljettimen vaihdemoottorin huolto Voiteluaineiden vertailutaulukko valmistajittain Ketjukuljettimen nosto Kuljettimen tuenta, C-80 sarja Vetopään tuenta Sisääntulot, C-80 kuljettimet Sähkökytkennät LISÄVARUSTEITA Sulkijat C-80 kuljettimeen Sulkijan asennus, välipurku Sulkijan asennus, vetopää Käsikäyttöisen sulkijan lukitus Sulkijan sadesuojan asennus käsikäyttöiseen sulkijaan Ketjukäyttöisen sulkijan lukitus Muutososan 250x500 / FY250 (A71173) asennus Sulkijan puhdistusharjan asennus (A72118P) Sulkijan sadesuojan asennus (A72582) Asennus kuljetin kourustoon Asennus vetopäähän Moottorin sadesuojan asennus (A71507P)... 74

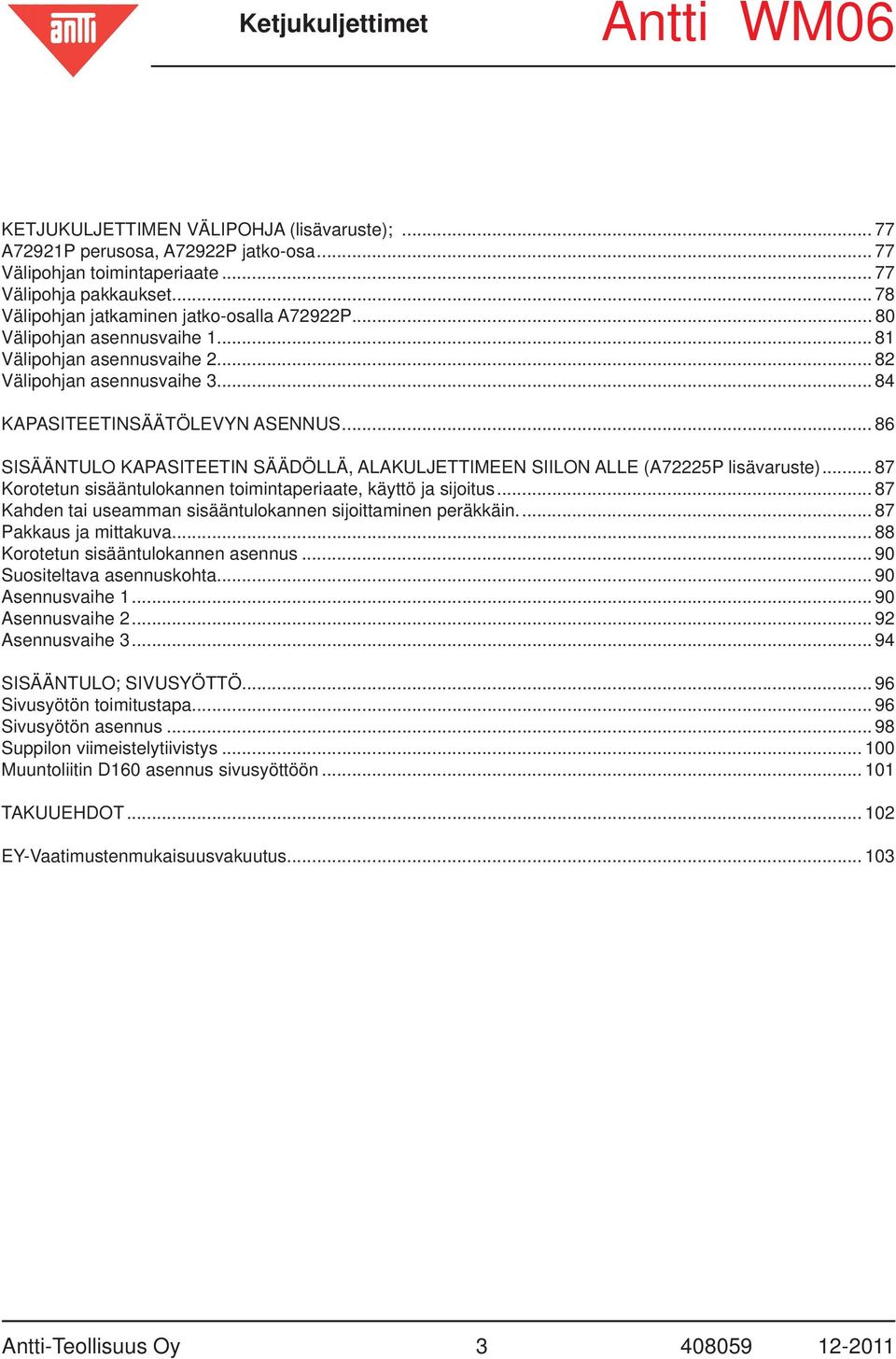

3 KETJUKULJETTIMEN VÄLIPOHJA (lisävaruste); A72921P perusosa, A72922P jatko-osa Välipohjan toimintaperiaate Välipohja pakkaukset Välipohjan jatkaminen jatko-osalla A72922P Välipohjan asennusvaihe Välipohjan asennusvaihe Välipohjan asennusvaihe KAPASITEETINSÄÄTÖLEVYN ASENNUS SISÄÄNTULO KAPASITEETIN SÄÄDÖLLÄ, ALAKULJETTIMEEN SIILON ALLE (A72225P lisävaruste) Korotetun sisääntulokannen toimintaperiaate, käyttö ja sijoitus Kahden tai useamman sisääntulokannen sijoittaminen peräkkäin Pakkaus ja mittakuva Korotetun sisääntulokannen asennus Suositeltava asennuskohta Asennusvaihe Asennusvaihe Asennusvaihe SISÄÄNTULO; SIVUSYÖTTÖ Sivusyötön toimitustapa Sivusyötön asennus Suppilon viimeistelytiivistys Muuntoliitin D160 asennus sivusyöttöön TAKUUEHDOT EY-Vaatimustenmukaisuusvakuutus Antti-Teollisuus Oy

4 Antti-Teollisuus Oy

5 Lue asennus- ja käyttöohjekirja huolellisesti ennen ketjukuljettimen asennusta ja käyttöönottoa. Tämä ohjekirja on tarkoitettu ammattitaitoiselle viljelijälle. Siksi koneen käyttäminen edellyttää normaaleja yleistietoja ja- taitoja maataloudesta ja maatalouden koneista. TURVALLISUUS Asennusturvallisuus Käytä kuljettimen asennuksessa riittävän tukevia ja asianmukaisia telineitä. Nostotöitä suorittaessa on käytettävä asianmukaisia ja kunnoltaan ehjiä nostoapuvälineitä. Nostoapuvälineiden sallittuja kuormia ei saa ylittää. Nosturia tai henkilönostinta apuna käyttäessä on käytettävä asennustöihin soveltuvaa ja katsastettua nosturia. Asennustöissä on oltava asianmukaiset suojavaatteet. Kuljettimen osissa on teräviä reunoja, joista tulee helposti viiltohaavoja ihoon suojavaatetuksen ollessa puutteellinen. Käytä ehdottomasti seuraavia suojavaatteita/välineitä: - Hanskat - Teräskärkiset suojakengät - Suojalasit (Työvaiheissa joissa silmiin on vaarana lentää roskia) - Kuulosuojaimet (Työvaiheissa joissa melutaso nousee haitalliselle tasolle) Älä käytä vaatetusta joissa ihoa jää paljon suojaamatta (Shortsit ja T-paita) Varmista paloturvallisuus tehtäessä tulitöitä. Antti-Teollisuus Oy

6 Käyttö / käyttöönottoturvallisuus Ketjukuljettimessa ja sen oheistoimilaitteissa on liikkuvia osia, joihin koskeminen koneen käydessä aiheuttaa vakavan ruumiinvamman! Älä koskaan avaa koneen luukkuja ja suojia, ennen kuin olet varmistanut että virtapiiri on katkaistu esim. sulake irrottamalla! Ketjukuljettimessa on seuraavanlaisia varoitusmerkkejä Älä koskaan avaa luukkua koneen käydessä, - sormien ja käden tapaturmavaara. Tarkasta ennen ketjukuljettimen käynnistämistä että kuljettimessa tai sen välittömässä läheisyydessä ei ole vieraita esineitä Antti-Teollisuus Oy

7 Yleistä Tämä ohjekirja koskee Antti C80-kuljettimia. Antti C80-ketjukuljetin on tarkoitettu viljan siirtoon vaakatasossa. C80 kuljettimen nimelliskapasiteetti on 80 tn / h. Lue tämä ohjekirja huolellisesti ennen laitteen kokoonpanoa ja käyttöönottoa. Antti-Teollisuus Oy:n tuotetakuu ei päde sellaisiin ongelmiin, jotka johtuvat väärästä ja huolimattomasta kokoonpanosta tai käyttövirheestä. Toimitus: C80-ketjukuljetin toimitetaan osina asiakkaalle. Toisin sanoen veto- ja taittopää ovat valmiiksi koottuja, mutta runkoputken osat toimitetaan irrallisina osina. Kuljetinketju toimitetaan 2m ja 5m pitkinä pätkinä, jotka liitetään toisiinsa asiakkaan toimesta. Kuljetinketjuun on kiinnitettävä myös muovikolat, palautuskupit ja kumiset puhdistuspalat. Toimintaperiaate: Katso sivun 10 toimintaperiaate kuvia. Peruskuljetin toimii siten, että kuljettimen kanteen sijoitetun putkiyhteen kautta vilja siirtyy kuljettimeen. Vetopäässä oleva vaihdemoottori pyörittää ketjua siten, että alaketju kulkee moottoria kohden. Vilja siis putoaa yläketjun läpi kuljettimen pohjalle ja alaketju kuljettaa materiaalia moottoria kohti. Materiaali otetaan ulos kuljettimen pohjalevyyn kiinnitettyjen yhteiden / sulkijoiden kautta. Noin 18 cm paksulla viljapatsaan korkeudella kuljettimen pohjasta mitattuna saavutetaan 80 tn/h siirtokapasiteetti, kun viljan ominaispaino on 750 kg/m³ ja viljan kosteus on 15%. Viljan ominaispainon ja kosteuden muutos vaikuttaa oleellisesti kapasiteettiin; sitä lisäten tai vähentäen. Vaihdemoottorien tehot on laskettu nimelliskapasiteetilla ja jos siitä poiketaan, niin tehon tarve muuttuu oleellisesti. Kuljettimen nousukulma (jos ei vaakasuorassa) vaikuttaa myös oleellisesti kapasiteettiin ja tehontarpeeseen. Tässä ohjeessa käsitellyt asiat: Tässä ohjeessa on käsitelty peruskuljettimen lisäksi kuljettimeen liittyviä komponentteja kuten sulkijat ja ulkoasennuksiin liittyvät sadesuojat (sulkimille ja vaihdemoottoreille). Ohjeessa on käsitelty myös lisävarusteina olevat välipohjat ja korotettu sisääntulokansi kapasiteetin säädöllä. Antti-Teollisuus Oy

8 Asennusjärjestys: Tässä ohjeessa on esitetty tietty kokoonpanojärjestys. Tarkka asennusjärjestys pitää kuitenkin aina ratkaista tilannekohtaisesti. Asennusjärjestykseen vaikuttaa mm. kuljettimen varustelu (esim. onko välipohja vai ei) sekä kuljettimen asennuspaikka. Jos kuljettimessa on välipohja tai korotettu sisääntulokansi kapasiteetin säädöllä kannattaa lukea kyseiset ohjekohdat ennen asennuksen aloitusta että hahmottaa kuljettimen kokonaisuuden. Sama ohjesääntö pätee kaikkiin kuljettimen varusteluihin. Kuljettimen ja oheislaitteiden tiivistys Täydellisen vesitiiviyden saavuttaminen on erittäin haasteellista; siksi suosittelemme kuljettimesta siiloon menevän putkiyhteyden katkaisemista käyttökauden ulkopuolella mikäli kuljetin on asennettu ulos. Kuljettimen mukana toimitetaan kahta eri tiivistemassaa joissa toisessa on liimaa ja toisessa ei. Liimatonta butyylimassaa on suhteessa liimatiivistemassaan huomattavasti enemmän. Butyylimassaa on tarkoitus käyttää liitospintojen välissä. (Butyylimassa jää piiloon ). Liimatiivistemassaa on tarkoitus käyttää saumoissa jotka jäävät näkyviin. On erittäin tärkeää että massoja ei sotketa keskenään, koska butyylimassa ei välttämättä pysy kiinni pintasaumassa ja toisaalta liimatiivistemassa hankaloittaa kuljettimen myöhempää huoltamista/purkamista jos on liimautunut kahden pellin väliin. Ohjeen detail-kuvissa on mainittu tuleeko tiivistettävään kohtaan butyylimassaa vai liimatiivistemassaa. Butyylimassan sijasta on mahdollista tiivistää kuljettimen saumoja myös erilaisilla liimattavilla tiiviastenauhoilla, mutta tehdastoimitus sisältää ainoastaan massatiivisteet. Nauhatiivisteen tulisi olla melko ohutta. Tiivistettävät kohdat jotka tässä ohjeessa on merkattu tiivistettäväksi liimatiivistemassalla pitää tiivistää liimatiivistemassalla ei tiivistenauhalla. Tehdastoimitus ei sisällä kittipuristinta. Kuljettimen tullessa ulkotiloihin on erittäin tärkeää että saumojen tiivistys suoritetaan tunnollisesti ja ohjeen mukaisesti! Kuljettimen nosto Kuljettimen toimitus sisältää 6 kpl nostokorvia. Sallitusta nostotavasta on esitetty kuva tämän ohjeen takasivuilla. Nostotyössä pitää aina noudattaa äärimmäistä varovaisuutta ja ohjeistuksesta ei saa poiketa. Antti-Teollisuus Oy

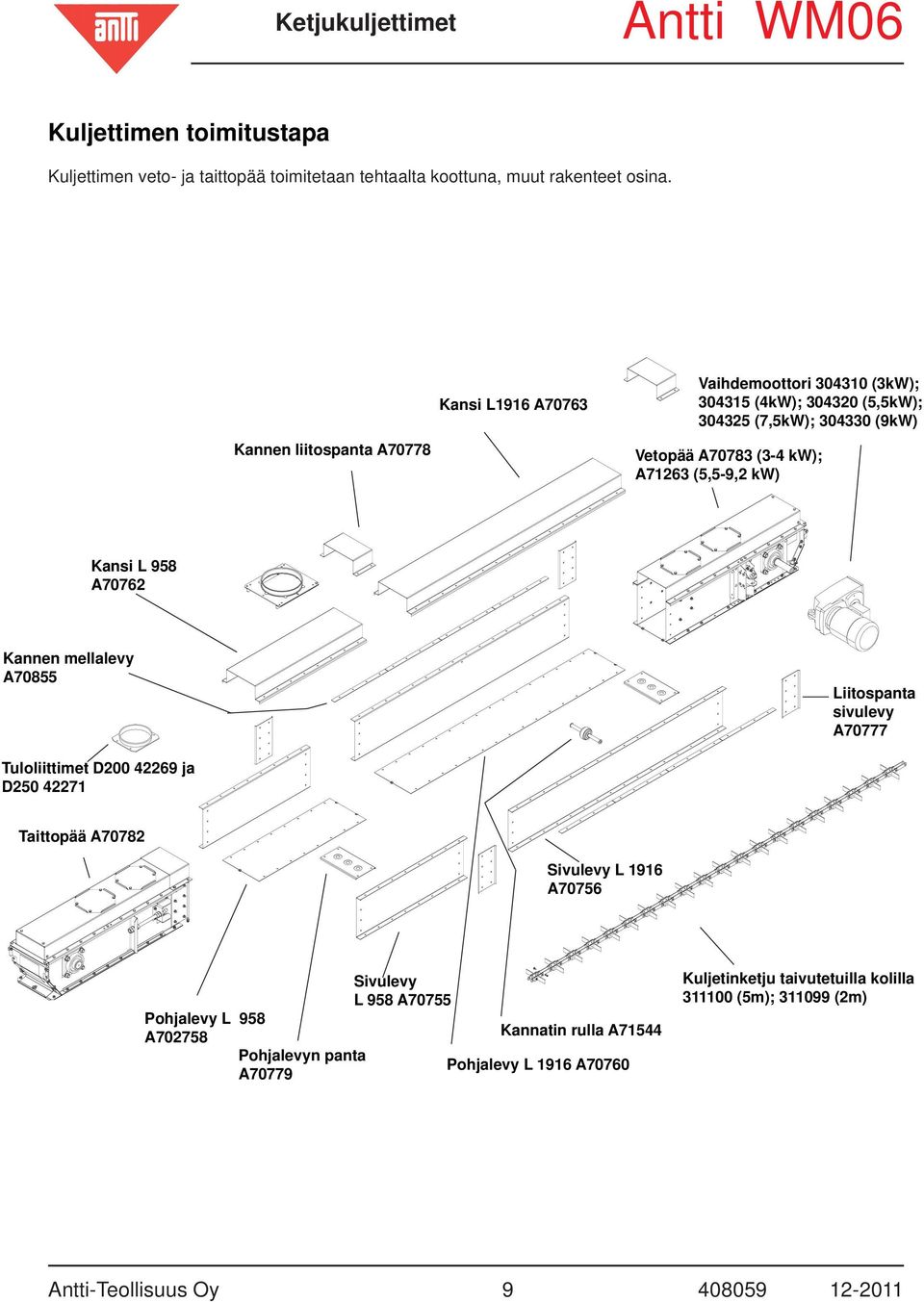

9 Kuljettimen toimitustapa Kuljettimen veto- ja taittopää toimitetaan tehtaalta koottuna, muut rakenteet osina. Kansi L1916 A70763 Vaihdemoottori (3kW); (4kW); (5,5kW); (7,5kW); (9kW) Kannen liitospanta A70778 Vetopää A70783 (3-4 kw); A71263 (5,5-9,2 kw) Kansi L 958 A70762 Kannen mellalevy A70855 Liitospanta sivulevy A70777 Tuloliittimet D ja D Taittopää A70782 Sivulevy L 1916 A70756 Pohjalevy L 958 A Pohjalevyn panta A70779 Sivulevy L 958 A70755 Kannatin rulla A71544 Pohjalevy L 1916 A70760 Kuljetinketju taivutetuilla kolilla (5m); (2m) Antti-Teollisuus Oy

10 C80 Kuljettimien päämitat ja nimikkeiden toimitussisältö L Le A70783 A71263 A A70756 A70755 A70763 A70762 A70760 A70758 A70777 A70778 A A Kokonaispituus Toiminnallinen pituus Vetopää Vetopää Taittopää Moott TV 3,0KW 37R Moott TV 4,0KW 38R MoottTV 5,5KW 38R Moott TV 7,5KW 38R Moott TV 9,2KW 38R SIivulevy L1916 Sivulevy L958 Kansi L1916 Kansi L958 Pohjalevy L1916 Pohjalevy L958 Liitospanta sivulevy Pohjalevyn panta Kulj.ketju 2M Kulj.ketju 5M Ketjun kola 10KPL Kannen liitospanta Wulock-laippapultti M8X25 Nimike Antti-Teollisuus Oy

11 A70855 A A A A73670P PAINO Mutteri Nyloc ZN M 8 Kannen mellalevy Kannatinrulla Ruuvi 6-Kkolo uppok 8x20 Aluslaatta ZN M8 Ruuvi 6K ZN 8.8 8X16 Ketjun puhd.pala Massa tiiviste/ liima Mutteri ZN 8 M8 Viljap muuntoliitin D200 Ohjekirja Palautuskuppi Viljap muuntoliitin D250 Massa Butyyli Nostokorvapaketti KG L Le 398 min. 250 Taittopää Vetopää Ketjun kulkusuunta min min. 479 Antti-Teollisuus Oy

12 Varaosakuva A70783 Vetopää 3-4,0 kw Antti-Teollisuus Oy

13 Osa Nimike Nimitys Kpl 1 A70781 KETJUKULJ 250 WM06 VETOPÄÄN SIVULEVY A70780 KETJUKULJ 250 WM06 VETOPÄÄN SIVULEVY A70851 KETJUKULJ VP/TP POHJ/AUK 250 WM A73147 KETJUKULJ VP PÄÄTY 250 WM A73667 KETJUKULJ 250 WM06 VP/TP PUHD.LUUK 1 6 A70788 KETJUKULJ VP/TP KANSI 250 WM A71281 KETJUKULJ 250 WM06 PEITELEVY 2 8 A71851 KETJUKULJ VP TUKILEVY 250 WMO6 2 9 A71852 KETJUKULJ MOMTUKI OSA1 250 WM A71853 KETJUKULJ MOMTUKI OSA2 250 WM A70790 KETJUKULJ 250 WM06 VETOP. AKSELI 40/55x A70771 KETJUKULJ 250 WM06 KIILA 12X8-130 DIN 6885A KULJ.KETJUPYÖRÄ LP-8-85/M80-A A73086 KETJUKULJ VETOPÄÄ TUKI 250 WM A73313 KETJUKULJ VETOPÄÄ TUKI MELLALEVY 1X28X LAAKERI LAIPPA UCF 211VALUP AKSELINPÄÄN SUOJA UCF KIRISTYSHOLKKI 55 X 85 BONFIX A71544 KETJUKULJ KANNATINRULLA 250 WM A73668 KETJUKULJ 250 WM06 PEITELEVY 140X RUUVI 6K ZN 8X16 DIN RUUVI 6K ZN 8X20 DIN RUUVI 6K ZN 16X50 DIN RUUVI 6K M12X80 DIN RUUVI 6-KOLO UPPOK 8x20AM10.9ZNDIN MUTTERI M8 DIN MUTTERI M16 DIN MUTTERI NYLOC ZN M8 DIN MUTTERI NYLOC ZN M12 DIN ALUSLAATTA ZN M8 DIN ALUSLAATTA ZN M 16 DIN ALUSLAATTA ZN 14/45X4 DIN440R SOLUMUOVINAUHA 6X 8 SUPERLON KILPI TARRA KÄDEN PURISTUMISVAARA 85X166MM KILPI TARRA LUE KÄYTTÖOHJEKIRJA KILPI TARRAKO 101x50 THT KULJ.KETJU M80-A-125 LIITOSLENKKI SOKALL KULJ.KETJU M80-A-125 LIITOS SUPISTETTU 1 39 A73149 KETJUKULJ VETOPÄÄ TUKIPALKKI 250 WM A73148 KETJUKULJ VETOPÄÄ TUKI 250 WM A72771 KETJUKULJ SULK KIINN LISTA VP 250 WM RUUVI 6K ZN 10X20 DIN MUTTERI M10 DIN Antti-Teollisuus Oy

14 Varaosakuva A71263 Vetopää 5,5-9,2 kw Antti-Teollisuus Oy

15 Osa Nimike Nimitys Kpl 1 A70781 KETJUKULJ 250 WM06 VETOPÄÄN SIVULEVY A70780 KETJUKULJ 250 WM06 VETOPÄÄN SIVULEVY A70851 KETJUKULJ VP/TP POHJ/AUK 250 WM A73147 KETJUKULJ VP PÄÄTY 250 WM A73667 KETJUKULJ 250 WM06 VP/TP PUHD.LUUK 1 6 A70788 KETJUKULJ VP/TP KANSI 250 WM A71281 KETJUKULJ 250 WM06 PEITELEVY 2 8 A71851 KETJUKULJ VP TUKILEVY 250 WMO6 2 9 A71852 KETJUKULJ MOMTUKI OSA1 250 WM A71853 KETJUKULJ MOMTUKI OSA2 250 WM A70798 KETJUKULJ 250 WM06 VETOP. AKSELI 50/55x KIILA DIN 6885A 14X KULJ.KETJUPYÖRÄ LP-8-85/M80-A A73086 KETJUKULJ VETOPÄÄ TUKI 250 WM A73313 KETJUKULJ VETOPÄÄ TUKI MELLALEVY 1X28X LAAKERI LAIPPA UCF 211VALUP AKSELINPÄÄN SUOJA UCF KIRISTYSHOLKKI 55 X 85 BONFIX A71544 KETJUKULJ KANNATINRULLA 250 WM A73668 KETJUKULJ 250 WM06 PEITELEVY 140X RUUVI 6K ZN 8X16 DIN RUUVI 6K ZN 8X20 DIN RUUVI 6K ZN 16X50 DIN RUUVI 6K M12X120 DIN RUUVI 6-KOLO UPPOK 8x20AM10.9ZNDIN MUTTERI M8 DIN MUTTERI M16 DIN MUTTERI NYLOC ZN M8 DIN MUTTERI NYLOC ZN M12 DIN ALUSLAATTA ZN M8 DIN ALUSLAATTA ZN M 16 DIN ALUSLAATTA ZN 14/45X4 DIN440R SOLUMUOVINAUHA 6X 8 SUPERLON KILPI TARRA KÄDEN PURISTUMISVAARA 85X166MM KILPI TARRA LUE KÄYTTÖOHJEKIRJA KILPI TARRAKO 101x50 THT KULJ.KETJU M80-A-125 LIITOSLENKKI SOKALL KULJ.KETJU M80-A-125 LIITOS SUPISTETTU 1 39 A73149 KETJUKULJ VETOPÄÄ TUKIPALKKI 250 WM A73148 KETJUKULJ VETOPÄÄ TUKI 250 WM A72771 KETJUKULJ SULK KIINN LISTA VP 250 WM RUUVI 6K ZN 10X20 DIN MUTTERI M10 DIN Antti-Teollisuus Oy

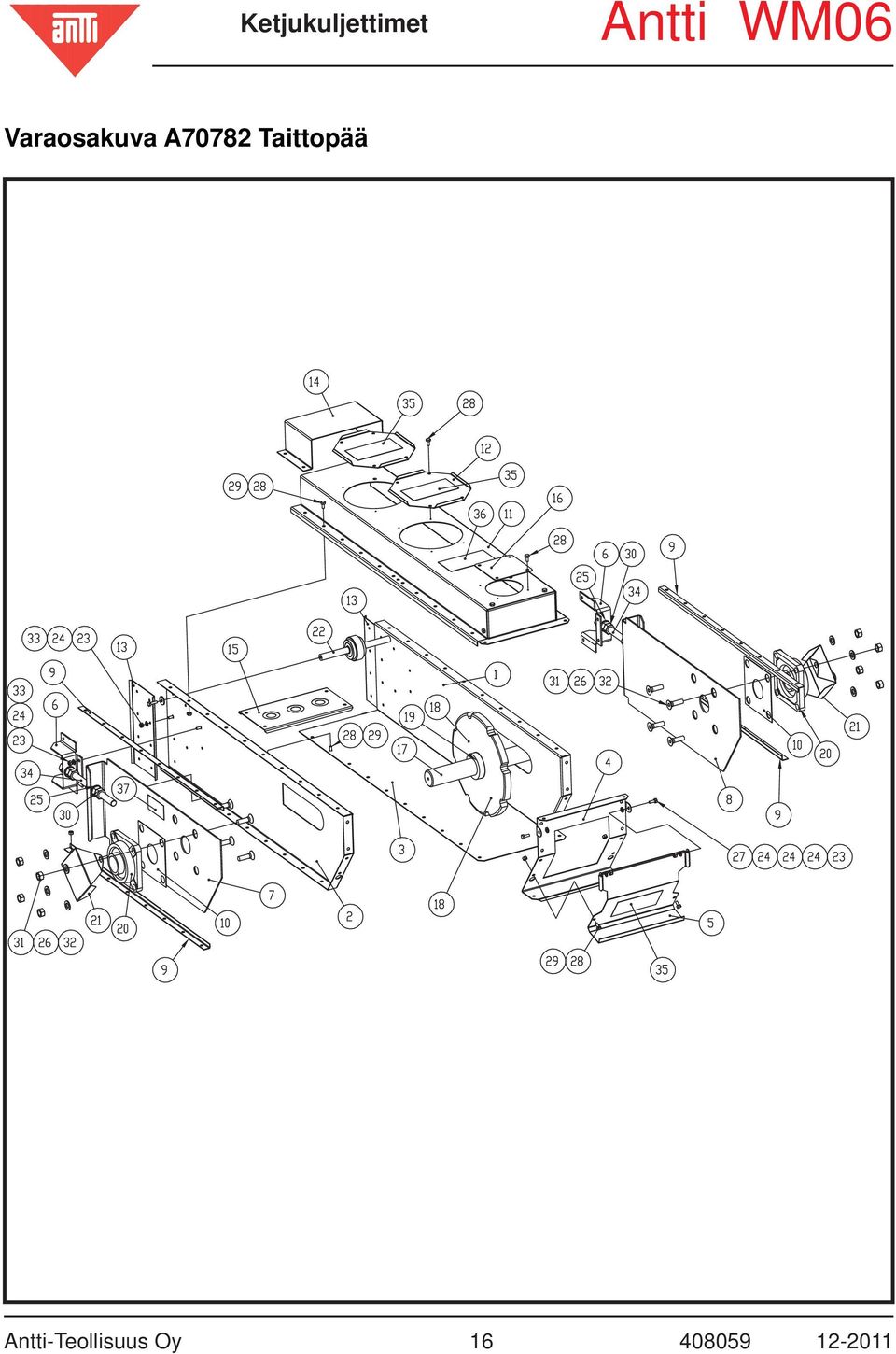

16 Varaosakuva A70782 Taittopää Antti-Teollisuus Oy

17 Osa Nimike Nimitys Kpl 1 A73372 KETJUKULJ 250 WM06 TAITTOPÄÄN SIVULEVY A73371 KETJUKULJ 250 WM06 TAITTOPÄÄN SIVULEVY A70789 KETJUKULJ TP POHJA UMP. 250 WM A70791 KETJUKULJ 250 WM06 VP/TP PÄÄTYLEVY 1 5 A73667 KETJUKULJ 250 WM06 VP/TP PUHD.LUUK 1 6 A71192 KETJUKULJ 250 WM06 KORVAKE 2 7 A70794 KETJUKULJ 250 WM06 LUISTILEVY OIKEA 1 8 A70793 KETJUKULJ 250 WM06 LUISTILEVY VASEN 1 9 A70861 KETJUKULJ 250 WM06 LUISTIN OHJAIN 4 10 A70860 KETJUKULJETIN M06W MELLALEVY 2 11 A70788 KETJUKULJ VP/TP KANSI 250 WM A71281 KETJUKULJ 250 WM06 PEITELEVY 2 13 A70777 KETJUKULJ LIITOSPANTA SIVULEVY 250 WM A70778 KETJUKULJ LIITOSPANTA KANSI 250 WM A70779 KETJUKULJ LIITOSPANTA POHJA 250 WM A73668 KETJUKULJ 250 WM06 PEITELEVY 140X A70785 KETJUKULJ 250 WM06 TAITTOPÄÄN AKSELI KULJ.KETJUPYÖRÄ LP-8-85/M80-A KIRISTYSHOLKKI 55 X 85 BONFIX LAAKERI LAIPPA UCF 211 VALUP AKSELINPÄÄN SUOJA UCF A71544 KETJUKULJ KANNATINRULLA 250 WM MUTTERI NYLOC ZN M8 DIN ALUSLAATTA ZN M8 DIN ALUSLAATTA ZN M 20 DIN ALUSLAATTA ZN M 16 DIN RUUVI 6K ZN 8X20 DIN RUUVI 6K ZN 8X16 DIN MUTTERI M8 DIN MUTTERI M20 DIN MUTTERI M16 DIN RUUVI 6-KOLO UPPOK M16X50 AM RUUVI 6-KOLO UPPOK 8x20AM10.9ZNDIN PAK KIERREPORRAS 600 M20-330/KULMA ZN KILPI TARRA KÄDEN PURISTUMISVAARA 85X166MM KILPI TARRA LUE KÄYTTÖOHJEKIRJA KILPI TARRAKO 101x50 THT SOLUMUOVINAUHA 6X 8 SUPERLON 1 Antti-Teollisuus Oy

18 C80 kuljettimen rakenteellinen kuva Materiaalin kulku peruskuljettimessa Ketjun kulkusuunta Ketjun kulkusuunta Antti-Teollisuus Oy

19 Puhdistusluukkujen vaatima tila kuljettimen päissä Runkoputken mitat Antti-Teollisuus Oy

20 Sisään ja ulostulo-osat * 1 kpl sisältyy toimitukseen * D200 Moottorikäyttöinen sulkija A x D250 3-TIEJAKAJA * D250 Ketjukäyttöinen sulkija A x500 A x500 / FY FY250/D FY250/D200 A71439 FY250/D A71425 FY250/D Käsikäyttöinen sulkija A x D250 A x500 /FY250 A71439 D D200 A71425 D Antti-Teollisuus Oy

21 ANTTI 250 WM06 ketjukuljettimen kokoonpano Kuljettimen kokoonpanoteline Katso myös kuljettimen suoruuspoikkeamat sivulta 38. Yläkuljetin Alakuljetin Kuljettimet koottuna kuormalavoista tehtyjen telineiden päällä Tarkista telineen suoruus! OIKEIN VÄÄRIN VÄÄRIN Antti-Teollisuus Oy

22 KULJETTIMEN RUNGON KOKOAMINEN 1. Rungon pohjan ja sivujen kokoaminen Sivulevyn panta Sivulevyt Ketjun kannatinrullan kiinnitysreikä Sivulevyn panta Pohjalevyn panta Pohjalevyt Pohjalevyn panta Osa nro Nimike Nimi1 Nimi RUUVI 6-KOLO UPPOK 8x20AM10.9ZN ALUSLAATTA M 8 DIN125 ZN MUTTERI NYLOC M8 ZN DIN RUUVI 6K ZN 8.8 8X16 AM DIN MUTTERI M8 ZN 8 DIN934 Antti-Teollisuus Oy

23 Vaihe 1. Pohjalevyn liitospantojen tiivistys butyylimassalla. Massapalko levitetään pannan ruuvinreikien ja kuppien väliin. (Kuva 1a.) 2. Pohjalevyjen tiivistys butyylimassalla. Levitä butyylimassapalko pohjalevyn yläpintoihin ruuvinreikien sisäpuolelle levyn kokopituudelle. Huomioi ohjauskynsien asento levyjen päissä, kynnet tulevat alaspäin. (Kuva 1b. ja 1c.) 3. Sivulevyjen liitospantojen tiivistys butyylimassalla. Levitä butyylimassapalko ruuvinreikien sisäpuolelle. (Kuva 1d.) 4. Sivulevyjen liittäminen toisiinsa sivulevyn liitospannoilla. Kiinnitä pannat sivulevyihin kahdeksalla ruuvilla/panta. Asenna uppokanta M8x20, aluslevyt ja nyloc-mutterit. Ruuvien kannat sisäpuolella kuljetinkoteloa. Kiristä ruuvit. (Kuva 1f.) 5. Sivulevyjen liittäminen pohjalevyihin. Kiinnitä sivulevyt M8x16 ruuveilla ja muttereilla. Kiristä ruuvit vain alustavasti. Huomioi että 2 m-sivulevyissä olevat kannatinrullan kiinnitysreiät pitää olla kuljetinkourun yläreunassa. (Kts. myös kohta ketjun kannatinrullien asennus) 6. Pohjalevyn liitospantojen asentaminen. Kiinnitä pohjalevyn liitospannat M8x16 ruuveilla ja muttereilla pohjalevyn liitoskohtiin. Kiristä ruuvit vain alustavasti. (Kuva 1c). Antti-Teollisuus Oy

24 Antti-Teollisuus Oy

25 2. Ketjun kannatinrullien asennus Kannatinrulla Aluslaatta M8 x 25 Vaihe 1 Irrota ruuvit (M 8 x 25) ja aluslaatat kannatinrullien akselin molemmista päistä. 2 Asenna kannatinrullat A70756 kahden metrin sivulevyissä oleviin reikiin. Aluslaatat tulevat sivulevyjen ulkopuolelle. Kiristä ruuvit huolellisesti. Antti-Teollisuus Oy

26 3. Veto- ja taittopään asennus, sivulevyjen liitospantojen viimeistely tiivistys. Peitelevy vetopään kannessa Pohjalevyn pannan tiivistys butyylimassalla Sivulevyn pannan tiivistys butyylimassalla Sivulevyn panta Peitelevy taittopään kannessa Pohjalevyn panta Tiivistys liimatiivistemassalla Tiivistys liimatiivistemassalla Antti-Teollisuus Oy

27 Osa nro Nimike Nimi1 Nimi RUUVI 6-KOLO UPPOK 8x20AM10.9ZN ALUSLAATTA M 8 DIN125 ZN MUTTERI NYLOC M8 ZN DIN RUUVI 6K ZN 8.8 8X16 AM DIN MUTTERI M8 ZN 8 DIN934 Vaihe 1 Poista taitto-ja vetopään sisälle pakatut komponentit. 2 Irrota taittopäästä tehtaalla asennetut kannen, sivulevyjen ja pohjalevyn pannat. 3 Irrota veto-ja taittopään kannesta toinen peitelevy. Peitelevyjen irrotus helpottaa sivulevyn pannan ja kuljetinketjun asentamista. 4 Sijoita veto-ja taittopää kootun kuljetinputken päähän. Sijoita veto-ja taittopää oikein - huomaa ohjauskynnet! 5 Kiinnitä veto-ja taittopää sivulevyihin sivulevyn pantojen avulla. Levitä sivulevyn pantaan butyylimassasauma kohdekuvan mukaisesti ennen pannan kiinnittämistä. Asenna kahdeksan M8x20 uppokantaruuvia, aluslaatta ja mutteria/panta. Sijoita ruuvin kannat sisäpuolelle. Kiristä ruuvit. 6 Kiinnitä veto-ja taittopää pohjalevyyn pohjalevyn pantojen avulla. Levitä pohjalevyn pantaan butyylimassasauma kohdekuvan mukaisesti ennen pannan kiinnittämistä. Asenna neljä M8x16 ruuvia ja mutteria/panta, ruuvin kannat alaspäin. Kiristä ruuvit vain alustavasti. 7 Suorista kuljetinkouru pohjalevyn ja sivulevyn saumojen osalta. Kiristä pohjalevyn ja sivulevyn liitosruuvit sekä pohjalevyn liitospantojen ruuvit. kts. sivun 38 ohjeistus ; kuljettimen suoruuspoikkeamat. 8 Tiivistä sivulevyn liitospantojen ala -ja yläsärmät liimatiivistemassalla. (kts. suurennos Detail A). 9 Asenna ketju kuljettimeen. Katso kohta kuljettimen ketjun kokoaminen ja asennus Antti-Teollisuus Oy

28 Kuljettimen vetopään kätisyys Joskus ahtaissa paikoissa on tarpeellista vaihtaa kuljettimen vetopään voimansiirto vetopään toiselle puolelle. Kuljettimen kätisyyden vaihto voidaan suorittaa irrottamalla ketjupyörä akselilta ja kääntämällä akseli ympäri. Toinen vaihtoehto on irrottaa ulosvetäjän avulla molemmat laakerit sekä toisen puolen sivulevyt ja kääntää akseli ja ketjupyörä ympäri irrottamatta ketjupyörää akselilta. Tässä ohjeessa on esitetty ensimmäiseksi mainittu vaihtoehto. Jälkimmäinen vaihtoehto on käyttökelpoinen varsinkin silloin jos laakerin ja akselin välykset ovat niin piukat että akselia ei pysty irrottamaan ensimmäisen vaihtoehdon mukaisesti & Ketjupyörän akselin ja momenttituen irrotus Vaihe 1 Avaa ja irrota vetopään kannen ruuvit ja itse kansi. Huomioi M 8 x 20 ruuvien paikka momenttituen ja laakerin tukilevyn kohdalla! Varo vaurioittamasta kannen tiivistettä kannen irrottamisen yhteydessä. 2 Avaa muutama kierros ketjupyörän kiritysholkin kahdeksaa kiristysruuvia. Irrota joka toinen ruuveista, siis neljä ruuvia. Kierrä neljä irrotettua ruuvia kiristysholkin ulkorenkaan ulosvetokierteisiin. Ruuveja tasaisesti kiristämällä sisärengas vapautuu akselista. Jätä ruuvit ulkorenkaaseen. 3 Vapauta ketjupyörän akselin pidätys kummastakin akselin laakerista. Löysää kummankin laakerin kahta pidätinruuvia muutama kierros. 4 Vedä akseli ketjupyörää kannatellen vetopään kotelosta. Ketjupyörän kiristysholkki irtoaa samalla yhtenä kokonaisuutena. 5 Irrota momenttituen alapään ruuvit ja itse tuki. Antti-Teollisuus Oy

29 mm Ketjupyörän akselin uudelleen asennus Vaihe 1 Asenna akseli vetopään kotelon päinvastaiselta puolelta. Asenna ketjupyörän kiristysholkki akselille kotelon sisällä. Kohdista ketjupyörä akseliin ja akselin pää toiseen laippalaakeriin kotelon sisällä. Akselin olakkeen oikea paikka on 2 mm päässä laakerin sisärenkaasta (kohtakuva). 2 Kiristä akselin kummankin laakerin kaksi pidätinruuvia. 3 Keskitä ketjupyörä kiristysholkkeineen keskelle vetopään koteloa. Keskitä kiristysholkki ketjupyörään nähden. Irrota neljä ruuvia ketjupyörän kiristysholkin ulkorenkaan ulosvetokierteistä. Asenna irrotetut neljä kiristysruuvia ketjupyörän kiristysholkin ulkorenkaan kiristysreikiin. Kiristä ruuveja kevyesti ja suuntaa napa. Kiristä ruuveja vuorotellen ristikkäin kahdessa tai kolmessa vaiheessa 41 Nm momenttiin. Tarkista uudelleen kaikkien ruuvien kiristysmomentit. 4 Asenna momenttituki päinvastaiselle puolelle. Asenna ja kiristä sen alapään ruuvit. (Huomaa ruuvit uppokantaruuveja M8X20) 5 Asenna vetopään kansi. Asenna ja kiristä sen ruuvit. Huomaa M 8 x 20 ruuvit kotelon tukilevyjen kohdalla. Antti-Teollisuus Oy

30 KULJETTIMEN KETJUN KOKOAMINEN JA ASENNUS Jos kuljettimeen tulee välipohja tai sisääntulo kapasiteetinsäädöllä katso sivut ennen ketjun asentamista. Ehdottoman tärkeää!! *Teräksinen puhdistuspala 8x8x28mm on poistettu uusista kuljetinketjuista. On kuitenkin mahdollista että varastosta on toimitettu vanhempaa mallia olevaa ketjua joissa on teräksinen puhdistuspala hitsattuna kiinni. On ehdottoman tärkeää että puhdistuspala asennetaan oikein päin. Puhdistuspalan joutuminen ketjupyörää vasten aiheuttaa vaurioita!! 1. Ketjuosien liittäminen 1a 1b 1c Teräksinen puhdistuspala Vaihe Kuljetintoimitus sisältää riittävän määrän 5m ja/tai 2m pituisia ketjuja. 1 Liitä 5m ja 2m ketjut yhdeksi yhtenäiseksi ketjuksi. 2 Yhdistä ketjut jokaisen ketjuosan mukana olevalla sokallisella liitososalla. (Kuvat 1a ja 1b.) 3 Taivuta liitoslenkin saksisokat huolellisesti liitostapin ympärille. (Kuva 1b.) 4 Tarkasta jokainen 5m ja 2m ketjun erikseen onko ketjussa teräksinen puhdistuspala*. (Kuva 1c.) Jos jostain ketjusta löytyi teräksinen puhdistuspala kokoa ketju niin, että kaikki puhdistuspalat ovat ketjun samalla sivulla. Puhdistuspalan joutuminen ketjupyörää vasten aiheuttaa vaurioita!! Antti-Teollisuus Oy

31 2. Ketjun pujottaminen kuljettimeen ja ylimääräisen pituuden katkaisu 2a 2b 1. (2a) Puhdistuspalat ketjun alapuolella 2. Puhdistuspalat ketjun yläpuolella Vaihe 1 Vedä ketju kuljettimen pohjaa pitkin esim. narun avulla kuljetinputken sisälle. Ennen sitä irrota taittopään päätylevy ja avaa vetopään puhdistusluukku. Tarkasta että puhdistuspalat* ketjussa ovat ketjun alapuolella (Kuva 1). Tarkasta ketjun suunta (Suurennos: Detail C) Tarkista, että puhdistuspalat ketjussa ovat ketjun alapuolella. 2 Pujota ketjun päät ketjupyörien ympäri kuljetinputken keskiosaan. Puhdistuspalat* ketjussa näkyvät nyt ketjun yläpuolella (Suurennos: Detail D). Tarkista, että ketjun kireyden-säätö taittopäässä on mahdollisimman löysän ketjun asennossa. 3 Kiristä ketjun päät ketjupyörien ympäri kuljetinputken keskiosaan. Kiristä ketju käsivoimin, esimerkiksi narun avulla (kohtakuva 2b). Mitoita ketjun ylimääräisen pituuden katkaisukohta, katso kohtakuvaa 2b. Ketjun päiden liitintappien keskilinjojen etäisyyden pitää olla 0-250mm. Merkitse ketjun ylimääräisen pituuden katkaisukohta. Antti-Teollisuus Oy

32 3. Ketjun liittäminen 3a 3d 3b 3a: Ketjunpäiden liitintappien väli Kiristysnaru 3d: Supistusliittimen niittaus 3e 3b: Ketjuliitos, sokallinen liitin Mitta A: mm 3c Kiristysnaru 3e: Saksisokkien taivutus 3c: Ketjulitos, supistusliitos ja sokallinen liitin Mitta A: mm Vaihe 1 Liitä ketjun päät sokallisella liittimellä. Ketjun päiden liitintappienväli (mitta A) = mm, käytä ainoastaan sokallista liitintä. (Kuvat 3a ja 3b) 2 Liitä ketjun päät supistusliittiimellä ja sokallisella liittimellä. (Mitta A) = mm, käytä sekä supistusliitintä että sokallista liitintä. (Kuvat 3a ja 3c) 3 Niittaa supistusliittimen tappi kahden vasaran avulla. Käytä toista vasaraa alasimena. Liittäessä voidaan niittauksen sijaan käyttää liitintapin hitsaamista. Varo liikaa lämmittämmistä ja liian suuria hitsipalkoja. Kuva 3d Varmista liittämisen jälkeen, että kaikki ketjuliittimien sokat ovat taivutetut. Kuva 3e Antti-Teollisuus Oy

33 4. Muovikolien (A72088), palautuskuppien (A71770) ja puhdistuspalojen A73337 asennus. Ketjun kulkisuunta Vetopää Kujettimen kansi A72088 Kola (muovia) A73337 Puhdistuspala (kumia) A72088 Kola (muovia) Kuljettimen pohja Ketjun kulkisuunta A72088 Kola (muovia) Taittopää A72088 Kola (muovia) A71770 Palautuskuppi Teräskola A72088 Kola (muovia) A71770 Palautuskuppi Teräskola A73337 Puhdistuspala (kumia) A72088 Kola (muovia) Osa nro Nimike Nimi1 Nimi Wulock-laippapultti-hammastettu M8X25 DIN6921 ZN Mutteri Nyloc M8 ZN DIN985 Vaihe Muovikolat (A72088) toimitetaan 10 kpl:n levyissä. Irrota kolat levyistä 1 Asenna muovikolat molemmille puolille ketjua ketjun kaikkiin koliin. Huomioi asennus-suunta ketjun kulkusuuntaan nähden. 2 Asenna palautuskupit (A71770) molemmille puolille ketjua noin 5m välein. Asenna kupit ketjun teräskolaan samoilla pulteilla kuin muovikola. Muovikola jää teräskolan ja palautuskupin väliin. Huomioi kuppien asennus-suunta ketjun kulkusuuntaan nähden. 3 Asenna puhdistuspalat (A73337) tasaisin välein ketjuun. Puhdistuspalat tulevat n. 5m jaolla ketjuun jos kuljettimen pituus on < 10m. Pidemmissä kuljettimissa puhdistuspalat asennetaan tasavälein ketjuun max. 4kpl/kuljetin. Kiinnitä puhdistuspalat ketjun teräskolaan samoilla pulteilla kuin muovikola. Kuminen puhdistuspala jää teräskolan ja muovikolan väliin. Huomioi puhdistuspalojen asennus-suunta ketjunkulkusuuntaan nähden. Antti-Teollisuus Oy

34 Antti-Teollisuus Oy

35 5. Ketjun kiristys ~ 20 kg ~ 55 mm D A B C D C B B A Vaihe 1 Tarkista, että mutterit A, C ja D ovat irti mutterista B kuljettimen molemmilla puolilla. 2 Säädä ketjupyörän akseli kohtisuoraan toista säätömutteria B pyörittämällä. Varmista säätö tarkistamalla ketjun sivun suoruus viivaimella tai suoralla laudalla. 3 Säädä ketjun kireys. Kiristä kummankin puolen säätömuttereita B yhtä monta kierrosta. Pyörittele ketjua kiristysten välillä. Ketjun kireys tarkistetaan kohdalta, jossa ei ole palautuspohjaa tai kannatinrullaa. Kädellä noin 20 kilon voimalla alaspäin painaen painuu kiristetty ketju noin 55 mm (katso kuvaa). Ketjun pitää säädön jälkeen pyöriä nykimättä ja ilman ylimääräistä ääntelyä. 4 Lukitse säätö kiristämällä mutterit A. Tarkista ketjupyörän akselin kohtisuoruus säädön jälkeen. 5 Kiristä mutterit C korvakkeita vasten ja lukitse ne muttereilla D. Antti-Teollisuus Oy

36 Kuljettimen kansien asennus Butyylimassasaumat 1c. Kannen liitospanta 1a. Kannen mellalevy (A70855) Peitelevy vetopään kannessa Ohut Butyylimassasauma Katkaisukohdat Peitelevy taittopään kannessa Kannen mellalevy (A70855) Kannen mellalevy (A70855) Kannen mellalevy (A70855) Sivulevy 1b. Ohut Butyylimassasauma Osa nro Nimike Nimi1 Nimi RUUVI 6K ZN 8.8 8X16 AM DIN MUTTERI M8 ZN 8 DIN934 Antti-Teollisuus Oy

37 Jos kuljettimeen tulee välipohja tai sisääntulo kapasiteetinsäädöllä katso sivut ennen kansien asentamista. Vaihe 1 Levitä ohuet butyylimassasaumat kuljettimen sivulevyjen ylälaippoihin. Vältä liian paksua saumaa jotta massa ei pursua kuljetin kouruston sisälle. (Kts. kuva 1b.) 2 Katkaise kannen mellalevyt kansien kanssa saman mittaisiksi. Mellalevyt toimitetaan 1916mm pituisina kappaleina. Mellalevyssä on katkaisumerkinnät, taita käsin lista poikki sopivan katkaisumerkin kohdalta. Mellalevyt asennetaan jokaisen sivulevyn yläpintaan, kannen ja sivulevyn väliin. Mellalevyn avulla kompensoidaan sivulevyjen ja päädyn sivulevyjen korkeuseroa joka on 2mm. (Kts. kuva 1a.) 3 Asenna mellalevyt sivulevyjen päälle ja levitä ohuet butyylimassasaumat myös mellalevyjen päälle. Vältä liian paksua saumaa jotta massa ei pursua kuljetin kouruston sisälle. (Kts. kuva 1b.) 4 Asenna kannet kuljetin kouruston päälle. Kiinnitä kannet kuusioruuveilla (M8x16) ja muttereilla. Jätä lähinnä jokaisen kannen päätä olevat ruuvit asentamatta. Kiristä ruuvit vain alustavasti. 5 Levitä butyylimassasaumat kannen liitoskohtiin. Kiinnitä kannen liitospannat kuusioruuveilla (M8x16) ja muttereilla. (Kts. kuva 1c.) 6 Suorista kuljetinkouru kansien ja kansisaumojen osalta. Kiristä kansien ja kannen liitospantojen liitosruuvit. Kts. sivun 38 ohjeistus ; kuljettimen suoruuspoikkeamat. 7 Kiinnitä uudelleen veto -ja taittopään kannen toinen peitelevy Antti-Teollisuus Oy

38 Kuljettimen suoruuspoikkeamat +/- 5 mm +/- 2 mm Kuljettimen suoruuden tarkastus, mahdollinen oikaisu ja ruuvien kiristys Vaihe 1 Mittaa kuljettimen sivu- ja korkeussuuntainen suoruus. Suurin sallittu sivusuuntainen suoruuspoikkeama on +/- 2 mm. Suurin sallittu korkeussuuntainen suoruuspoikkeama on +/- 5 mm. Suorita mittaus siimalla tai laser-mittaimella. 2 Suorista kuljetin tarvittaessa ja kiristä kaikki kuljetinputken saumojen ja pantojen ruuvit. Antti-Teollisuus Oy

39 Kuljettimen vaihdemoottorin asentaminen 1b. 1d. 1. 1c. 1a. 3 kw - 61 kg 4 kw - 69 kg 5,5 kw - 84 kg 7,5 kw kg 9,2 kw kg 1c. 1d. A C A B B C 1. Vaihdemoottorin asennuksen valmistelu Vaihe Käytä nostinta aina vaihdemoottoria nostaessasi ja siirtäessäsi. Käytä vaihteessa olevia nostosilmukoita. 1 Tarkista momenttituen kokoonpano vetopään sivussa. 3 kw ja 4 kw moottori: momenttituen osat kuvan 1a asennossa. 5,5 kw, 7,5 kw ja 9,2 kw moottori: momenttituen osat kuvan 1b asennossa. 2 Vaihdemoottorin kätisyys. Vaihdemoottorit toimitetaan kuvan 1c mukaisina, oikean puoleista asennusta varten. Vasemmalle (kuva 1d) asennettaessa pitää vaihteen huohotin (A) vaihtaa kotelon päätyyn. Öljyn tyhjennystulppa (C) siirretään huohottimen kierrereikään. Älä päästä öljyä valumaan vaihteen kotelosta osien vaihtamisen aikana. 3 Puhdista vetopään akselin ulkopuolinen osa. 4 Asenna kiila vetopään akselin uraan. 5 Irrota momenttituen pystyruuvi muttereineen ja laattoineen. Antti-Teollisuus Oy

40 2. 2a. 2c. E A F 2d. B C D 2b. F G 2. Vaihdemoottorin asennus Vaihe 1 Työnnä vaihdemoottori vetopään akselille nostimen varassa. Kohdista akselin kiila vaihdemoottorin kiilauraan. Jos akseli tuntuu tiukalta vaihdemoottorin holkkiakselissa, tarkista vaihdemoottorin suuntaus. Älä yritä asennusta hakkaamalla (laakerivaurion vaara)! Hyvän vaihdemoottorin asennustyökalun saat kuvan 2a mukaisista osista: vaihdemoottorin kiinnityslaippa ja väliaikaiset M 16-kierretanko, suuri aluslaatta ja mutteri. 2 Purista vaihdemoottori paikalleen kiertämällä mutteria kierretangon kierteissä. Kohdista vaihdemoottorin kumityynyt vetopään korvakkeiden väliin. 3 Kiinnitä vaihdemoottori mukana toimitettavalla kiinnityssarjalla (kuvat 2b ja 2c). Sarjan sisältö: (A) kiinnityslaippa, (B) jousialuslaatta, (C) kuusiokoloruuvi (M 16 x 70) ja (D) suojatulppa. Asenna osat kuvan mukaan, kiristä ruuvi huolellisesti ja asenna lopuksi suojatulppa. 4 Asenna momenttituen ruuvi (E) laattoineen (F, 2 kpl) ja muttereineen (G) (kuva 2d). Antti-Teollisuus Oy

41 Kuljettimen vaihdemoottorin huolto VAIHDEMOOTTORIN KÄYTTÖÖNOTTO Vaihe 1 Jos vaihteen kotelo on jostain syystä tyhjennetty öljystä, täytä suosittelutaulukon mukaista öljyä. Vaihteen öljytilavuus: 3 kw ja 4 kw - 3,15 litraa 5.5 kw, 7.5 kw ja 9.2 kw - 4,7 litraa 2 Tarkista öljyn pinnankorkeus tarkistustulpan aukosta. Katso tulpan (B) sijainti kuvasta alla. A on vaihteen huohotin ja C öljyn tyhjennystulppa. Huom! Tarkasta tulppien ja huohottimen paikat vaihdettaessa kuljettimen vetopään kätisyyttä. 3 Poista huohottimessa oleva kumitappi, (estää öljyn valumisen huohottimesta kuljetuksen aikana). Vasemmanpuoleinen asennus OIkeanpuoleinen asennus Huohottimen kumitapin poisto Antti-Teollisuus Oy

42 Antti-Teollisuus Oy

43 VAIHDEMOOTTORIN HUOLTO Vaihe Moottori 1 Puhdista moottori pölystä (ylikuumenemisen ehkäisemiseksi!) Vaihe Vaihde 1 Tarkista öljyn pinnankorkeus tarkistustulpan aukosta. Tarkista öljymäärä säännöllisesti. Katso tulpan (B) sijainti kuvasta yllä. A on vaihteen huohotin ja C öljyn tyhjennystulppa. 2 Vaihda voiteluaine käyttötunnin tai vähintään kahden vuoden välein. Öljynvaihtovälit voidaan kaksinkertaistaa, jos alkuperäisöljyt vaihdetaan synteettisiin öljyihin. Älä sekoita synteettisiä ja mineraaliöljypohjaisia voiteluaineita keskenään vaihteen voitelussa! 3 Puhdista vaihde perusteellisesti öljynvaihdon yhteydessä. Antti-Teollisuus Oy

44 Voiteluaineiden vertailutaulukko valmistajittain Voiteluaineen merkki voidaan valita vapaasti samasta viskositeettiluokasta. Vaihdettaessa viskositeettiluokkaa on voiteluaineen sopivuus varmistettava NORDilta, jotta voimme taata vaihteen moitteettoman toiminnan ja takuun voimassaolon. Vaihteen voiteluaineet Voiteluaineen Ympäristön ARAL BP CASTROL ESSO MOBIL SHELL tyyppi lämpötila Mineraaliöljy C Degol - Alpha - Mobilgear Shell ISO VG 680 BG 680 SP Omala 680 Degol Mobilgear BG 680 XMP 680 plus C Degol Energol Alpha Spartan Mobilgear Shell ISO VG 220 BG 220 GR-XP SP 220 EP Omala 220 (normaali) 220 Alpha Mobilgear Degol MW 220 XMP 220 BG 220 plus Alpha MAX C Degol Energol Alpha Spartan Mobilgear Shell ISO VG 100 BG 100 GR-XP SP 100 EP Omala Alpha Mobilgear Degol MW 100 XMP 110 BG 100 plus Alpha MAX C Vitamol Bartran Hyspin Univis Mobil DTE Shell ISO VG HV 15 AWS 15 J13 11 M Tellus T 15 Hyspin SP 15 Hyspin ZZ 15 Synteetinen C Degol Energol - - Glygoyle Shell öljy ISO VG 680 GS 680 SG-XP HE 680 Tivela S C Degol Enersyn Alphasyn Glycolube Glygoyle Shell ISO VG 220 GS 220 SG-XP PG HE 220 Tivela WB 220 Shell Tivela S 220 Antti-Teollisuus Oy

45 Laakereiden voiteluaineet Voiteluaineen Ympäristön ARAL BP CASTROL ESSO MOBIL SHELL tyyppi lämpötila Rasva C Aralub Ener- Spheerol Mehr- Mobilux 2 Shell - mineraaliöljy- (normaali) HL 2 grease AP 2 zweckfett Alvania R2 pohjainen LS 2 LZV-EP Beacon2 * C Aralub - Spheerol - - Shell SEL 2 EPL2 Alvania RL 2 Synteetinen * C Aralub - Product Beacon Mobiltemp Aero Shell rasva ISO VG 680 SKL 2 783/ SHC 32 Grease 16 oder 7 * Ympäristölämpötilan ollessa alle -30 C tai yli +60 C on käytettävä erikoismateriaalista valmistettuja akselitiivisteitä Antti-Teollisuus Oy

46 Ketjukuljettimen nosto Kuvassa A ja B on esitetty kuljettimen sallitut nostotavat ja maksimi jännevälit. Nostoketjujen välinen kulma ei saa ylittää 90 astetta. Etenkin pitkät kuljettimet saattaa joskus olla välttämätöntä nostaa useampina lohkoina ja tehdä yhdistävä liitos noston jälkeen asennuspaikalla. Huom! Kuljetin pitää aina nostaa vähintään neljällä ketjulla! Älä mene nostettavan kuljettimen alle! Nostokorvat ja niiden kiinnitysruuvit toimitetaan paketissa A73670P Kiinnitä nostokorvat kuvan A2 kohtakuvan mukaisesti, kiristä nostokorvan kiinnitysruuvit huolellisesti. Nostokorvien asennuskohta riippuu nostettavan kuljetinkourun pituudesta, nostotavasta ja käytössä olevien nostoketjujen pituudesta. Nostokorvat tulee sijoittaa niin että kaikki ketjut nostavat tasaisesti ja kuvassa esitetyt jännevälit eivät ylity. Varmista että nostoketjujen lujuus on riittävä nostettavan kuljettimen painoon nähden. Kuljettimen massat on esitetty sivulla olevassa taulukossa. Säädä nostoketjun pituudet niin että jokainen ketju nostaa tasaisesti kuljetinkourua. A A1. * Max 1,3 vaihdemoottori kiinnitettynä Max 3x ilman vaihdemoottoria Nostokorvan kiinnitys kuljetinkouruun A2. A73669 Ruuvi M8x30 Korialuslevy M8 Korialuslevy M8 Ketjukuljettimen nostaminen neljälla ketjulla Mutteri M8 Antti-Teollisuus Oy

47 B * Max 1,3 vaihdemoottori kiinnitettynä Max 3x ilman vaihdemoottoria Nostokorvan kiinnitys kuljetinkouruun A73669 Ruuvi M8x30 Korialuslevy M8 Korialuslevy M8 Mutteri M8 Ketjukuljettimen nostaminen kuudella ketjulla Antti-Teollisuus Oy

48 Kuljettimen tuenta, C-80 sarja max 8000 mm max 8000 mm Tue kuljetin ympäröiviin rakenteisiin. Molemmat päät, veto- ja taittopää, pitää tukea. Katso erillinen kuvasarja vetopään tuenta sivulta Pitkissä kuljettimissa tukiväli on < / = 8000 mm. Tuentakohdan ei tarvitse olla kuljetinputken jatkoskohta. Kuljettimen pohjaan asennettu sulkuluukku ei tarvitse lisätuentaa. Kuljetinlinjaston muut osat pitää tukea muihin rakenteisiin (ei kuljettimeen tai sulkuluukkuun). Antti-Teollisuus Oy

49 Vetopään tuenta Vetopää on aina tuettava ympärillä oleviin rakenteisiin, koska vaihdemoottori on raskas. Ilman tuentaa kuljettimen putkikiertyy ja seurauksena on nopea kuluminen ja rikkoutuminen. Vetopään tuenta ympärillä oleviin rakenteisiin osasta A A73086 A73086 A73148 A73148 A73149 Tukiosat toimitetaan vetopäitten A70783 ja A71263 mukana C-80 kuljettimissa. 2. RUUVI M8X20, MUTTERI M8 RUUVI M10X20, MUTTERI M10 RUUVI M10X20, MUTTERI M10 Tukiosat toimitetaan vetopäitten A70783 ja A71263 mukanac-80 kuljettimissa. Antti-Teollisuus Oy

50 3. Tuentavaihtoehto 1 A Tuentavaihtoehto 2 A73149 Palkki A73149 tuetaan kuljettimen ympärillä oleviin rakenteisiin Antti-Teollisuus Oy

51 Esimerkki kuljettimen ja vetopään tuennasta A72097P-SIILOSSA D5,3 Antti-Teollisuus Oy

52 Sisääntulot, C-80 kuljettimet Vakiotoimitus sisältää sisääntulot 1kpl D200 ja 1kpl D M 8 x taittopäähän: - poista peitelevy taittopään kannesta - levitä kannen ja täyttöyhteen laipan väliin butyylimassasauma - asenna muuntoliitin aukkoon M8x16 kuusioruuveilla Antti-Teollisuus Oy

53 2. M 8 x MUUNTOLIITIN KANSI M kanteen: - tee kanteen aukko ja poraa kiinnitysreiät kuvan mukaisesti - levitä kannen ja täyttöyhteen laipan väliin butyylimassasauma - asenna muuntoliitin aukkoon M8x16 kuusioruuveilla ja M8 DIN985 lukitusmuttereilla Antti-Teollisuus Oy

54 3. 3.a 3.b kanteen: - tee kanteen aukko ja poraa kiinnitysreiät kuvan mukaisesti - asenna muuntoliitin aukkoon M8x16 ISO7390 ruuveilla ja M8 DIN985 lukitusmuttereilla - levitä kannen ja täyttöyhteen laipan väliin butyylimassasauma - muuntoliittimen alla olevilla kulmaraudoilla kiinnitetään muuntoliitin kuljettimen kanteen. Kulmaraudat tulevat kannen ulkopuolelle. Antti-Teollisuus Oy

55 Sähkökytkennät Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Vaihdemoottori: Vaihdemoottorin oikea pyörintäsuunta (alaketju kuljettaa materiaalia vaihdemoottoria kohden) on tarkistettava. Sähkömoottorin syöttökaapeliin on asennettava erotuskytkin moottorin läheisyyteen. Ruuhkavahti: (lisävaruste) Ruuhkavahdin komponentit toimitetaan paketissa A73673P. Ruuhkavahtina toimiva kapasitiivinen anturi asennetaan vetopään kanteen. Kannesta poistetaan peitelevy (A73668), jonka tilalle vaihdetaan osa A Kapasitiivinen anturi kiinnitetään osaan A (Kts. sivu 54) Ruuhkavahdin relekotelo (2) kiinnitetään peltiruuveilla asennuslevyyn (1). Asennuslevyä kannattaa taittaa 90 astetta reitettyä linjaa pitkin. Yhdistelmä kiinnitetään esim. kuljetinkourun sivulevyn ja kannen väliseen pulttiriviin. Kapasitiivinen kytkin johdotetaan ruuhkavahdin relekotelolle (kts. kytkentä kuva E11043_001). Antti-Teollisuus Oy

56 Kuljettimen vetopää A73668 Ruuvi M8x16; 4 kpl Ruuhkavahtijärjestelmän asennus Osa Nimike Nimitys Kpl 1 A72036 ASENNUSLEVY 200X200 S= RUUHKAVAHTI RELEKOTELO CJG-4 230V RAJAKYTKIN KAPASITIIVINEN IFM-KI-2015-BBOA/NI 1 4 A73953 KETJUKULJ 250 WM06 PEITELEVY 140X140 D30 1 Antti-Teollisuus Oy

57 E11043_001 RUUHKAVAHTI CJG-4 KAPASITIIVINEN KYTKIN Kuljettimen yleiskytkentä. Huom! Antti-Teollisuuden toimittamaan ohjauskeskukseen liitettäessä noudata aina ohjauskeskuksen kytkentäkaaviota! Kuljetin käynnistyy käyttökytkimestä S1, jos ruuhkavahti ei ole aktivoituneena. Ruuhkavahdin aktivoituessa kuljettimen käynnin aikana ruuhkavahti pysäyttää kuljettimen ja estää uudelleen käynnistymisen. Kuljettimen uudelleen käynnistämiseksi ruuhkavahti on kuitattava käyttämällä käyttökytkin 0-asennossa. Antti-Teollisuus Oy

58 Antti-Teollisuus Oy

59 LISÄVARUSTEITA (tästä eteenpäin) --> Antti-Teollisuus Oy

60 Sulkijat C-80 kuljettimeen Kuljettimeen on saatavilla sulkija, jonka käyttöön on kolme erilaista ratkaisua. Kaikki mallit ovat perusrungoltaan samoja, mutta varusteluissa on eroja. Kaikille kolmelle mallille löytyy oma käyttökohteensa, joista lisää alla. Käsikäyttöinen sulkija (A72261) Tarkoitettu kohteisiin, joissa sulkijalle kulku on helppoa. Erityisesti kohteisiin, joissa sulkijaa halutaan pitää osittain auki, kun viljaa halutaan siirtää esimerkiksi kahteen tai useampaan kohteeseen samanaikaisesti. Sulkijalevyn asento lukittavissa. Aukko 250x500 mm Toiminnallinen korkeus 115 mm Kettinkikäyttöinen sulkija (A72262) Tarkoitettu kohteisiin, joissa sulkijalle kulku on vaikeaa. Sulkijan luukkua käytetään kettingin välityksellä. Aukko 250x500 mm Toiminnallinen korkeus 115 mm Antti-Teollisuus Oy

61 Moottorikäyttöinen sulkija (A72263) Tarkoitettu kohteisiin, joissa sulkijalle kulku on vaikeaa tai halutaan käyttää sulkijaa automaation ohjaamana. Aukko 250x500 mm Toiminnallinen korkeus 115 mm A72263 Moottoroitu sulkija Sulkijan rungossa on induktiiviset rajat 240V NC ja ne on tehtaalla säädetty oikeaan asemaansa. Sulkijan luukun on liikuttava rungossa siten, että luukku ei törmää kumpaankaan päätyyn. Tarvittaessa induktiivisia rajoja pystyy liikuttamaan pitkässä säätörei'ässä. Sulkijan luukku Induktiivinen raja-anturi Induktiivinen raja-anturi Antti-Teollisuus Oy

62 Sulkijan asennus, välipurku 1. A72480 A a 2.b Mutteri M5 Aluslevy M8 DIN 9021 D24/d8 M5x16 uppokantaruuvi DIN 7991 A c Ruuvi M8x20 A72480 Kansi A72523 vain moottorikäyttöisessä sulkijassa (A72263) Antti-Teollisuus Oy
