Fiery-asennusohjeet laitteelle WorkCentre 7700 Series MFP

Transkriptio

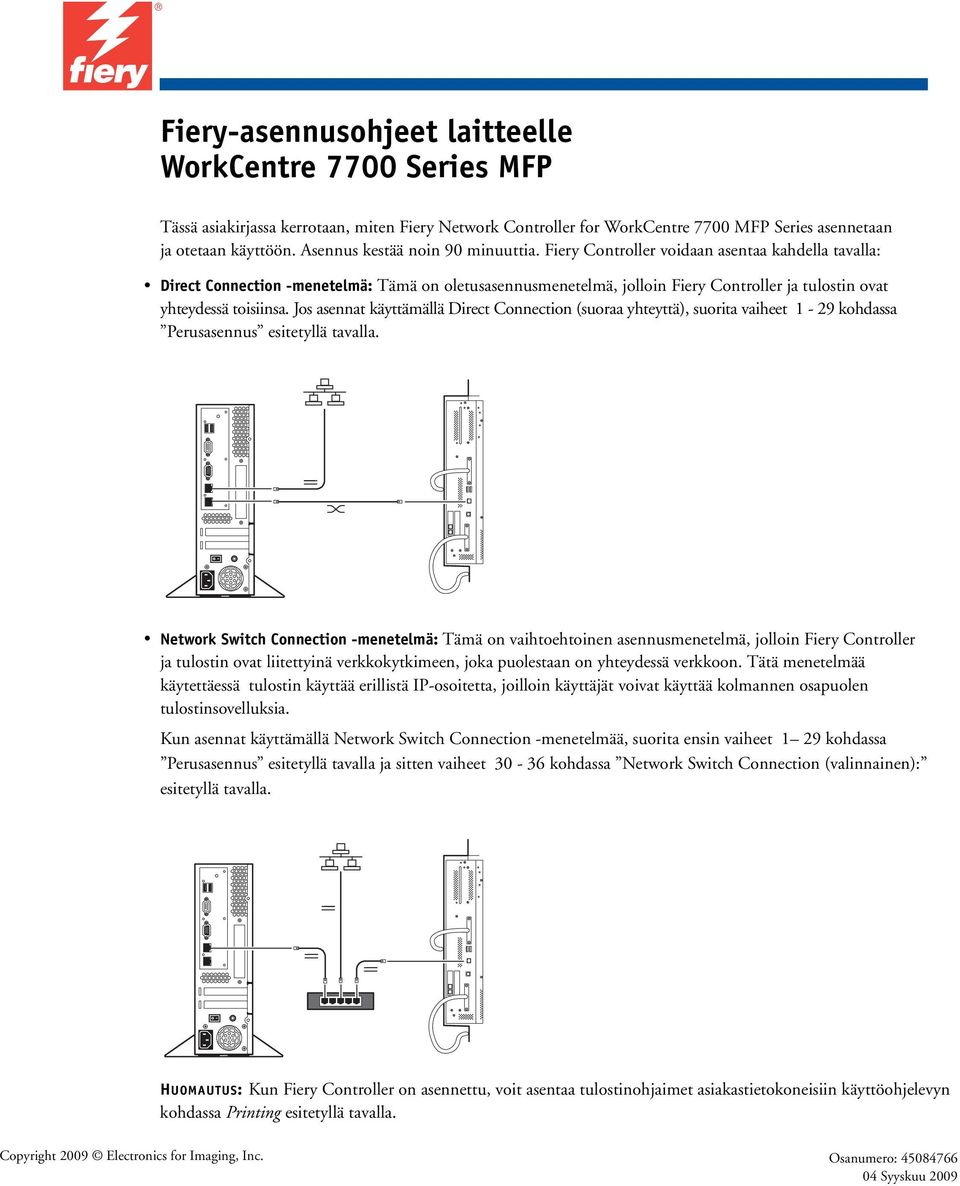

1 Fiery-asennusohjeet laitteelle WorkCentre 7700 Series MFP Tässä asiakirjassa kerrotaan, miten Fiery Network Controller for WorkCentre 7700 MFP Series asennetaan ja otetaan käyttöön. Asennus kestää noin 90 minuuttia. Fiery Controller voidaan asentaa kahdella tavalla: Direct Connection -menetelmä: Tämä on oletusasennusmenetelmä, jolloin Fiery Controller ja tulostin ovat yhteydessä toisiinsa. Jos asennat käyttämällä Direct Connection (suoraa yhteyttä), suorita vaiheet 1-29 kohdassa Perusasennus esitetyllä tavalla. Network Switch Connection -menetelmä: Tämä on vaihtoehtoinen asennusmenetelmä, jolloin Fiery Controller ja tulostin ovat liitettyinä verkkokytkimeen, joka puolestaan on yhteydessä verkkoon. Tätä menetelmää käytettäessä tulostin käyttää erillistä IP-osoitetta, joilloin käyttäjät voivat käyttää kolmannen osapuolen tulostinsovelluksia. Kun asennat käyttämällä Network Switch Connection -menetelmää, suorita ensin vaiheet 1 29 kohdassa Perusasennus esitetyllä tavalla ja sitten vaiheet kohdassa Network Switch Connection (valinnainen): esitetyllä tavalla. HUOMAUTUS: Kun Fiery Controller on asennettu, voit asentaa tulostinohjaimet asiakastietokoneisiin käyttöohjelevyn kohdassa Printing esitetyllä tavalla. Copyright 2009 Electronics for Imaging, Inc. Osanumero: Syyskuu 2009

2 ReadMe We care about the environment We recommend that you recycle all products at the end of their useful lifetime. By doing this you keep potentially toxic materials from entering the environment. When recycling or disposing of any product, please comply with local guidelines or regulations. Lisez-moi Prenons soin de l environnement Nous vous conseillons de recyler tous les produits en fin de vie. Vous éviterez ainsi que des matières potentiellement toxiques n entrent dans l environnement. Pour jeter ou recycler un produit, quel qu il soit, veuillez respecter la réglementation locale. Leggim Salvaguardiamo l ambiente Si consiglia di riciclare tutti i prodotti alla fine del loro ciclo di vita. Tale operazione potrebbe comportare l immissione nell ambiente di materiali potenzialmente tossici. Per il riciclaggio o lo smaltimento dei prodotti, attenersi alle disposizioni e alle normative locali. ReadMe Die Umwelt ist uns wichtig Wir empfehlen Ihnen, alle Produkte am Ende ihrer Nutzungsdauer dem Recycling zuzuführen. Hierdurch verhindern Sie, dass potenziell giftige Stoffe in die Umwelt gelangen. Bitte beachten Sie beim Recycling oder der Entsorgung jedes Produkts die örtlichen Bestimmungen und Vorschriften. Copyright 2005 Electronics for Imaging, Inc. Part Number: Rev. A-1 17 November 2005 Fiery-asennusohjeet laitteelle WorkCentre 7700 Series MFP Perusasennus 1. Poista Fiery Controller -ohjain pakkauksesta. 2. Poista Personalization Kit pakkauksesta. 3. Asenna kumitassut Fiery Controller -kotelon pohjaan. 2

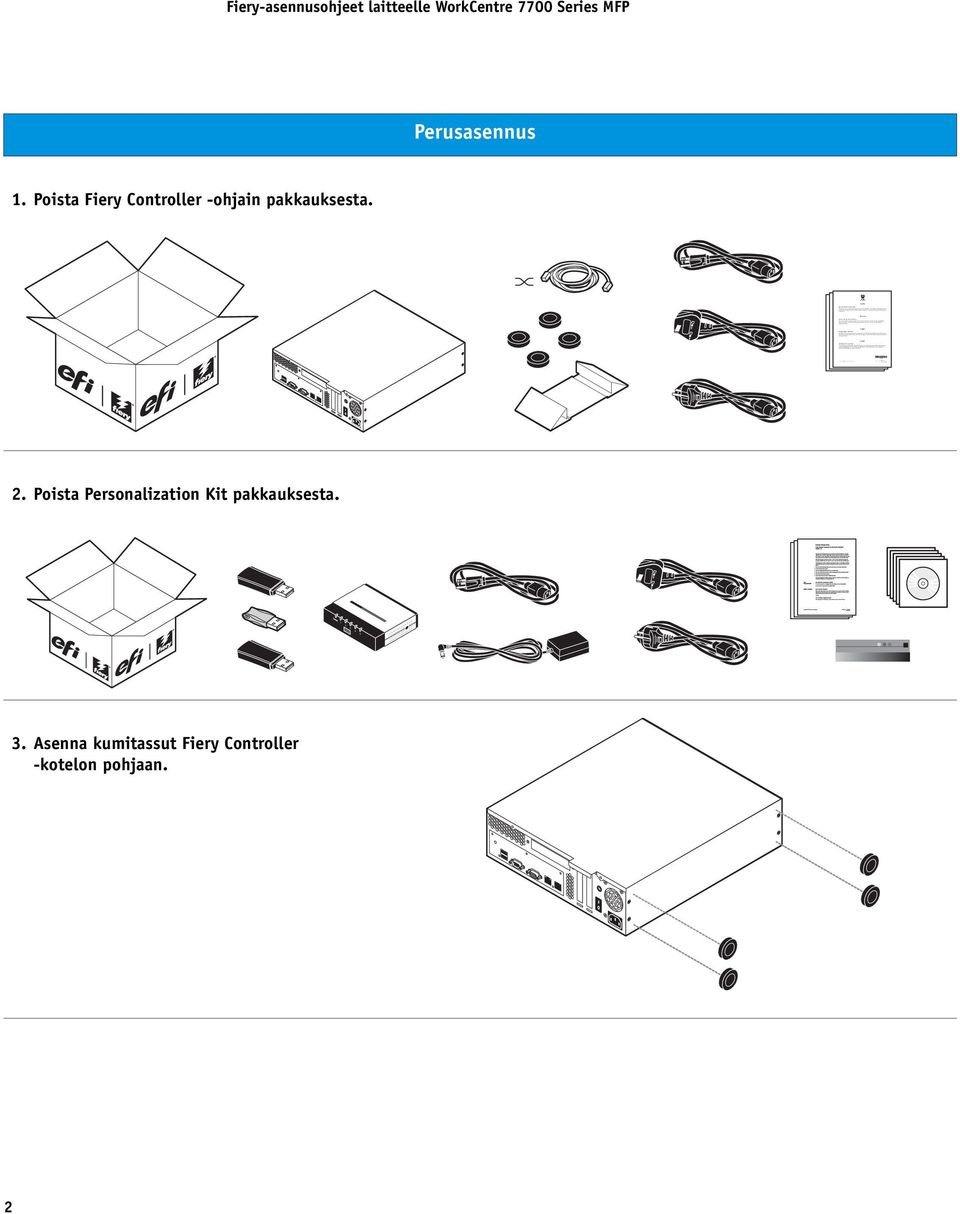

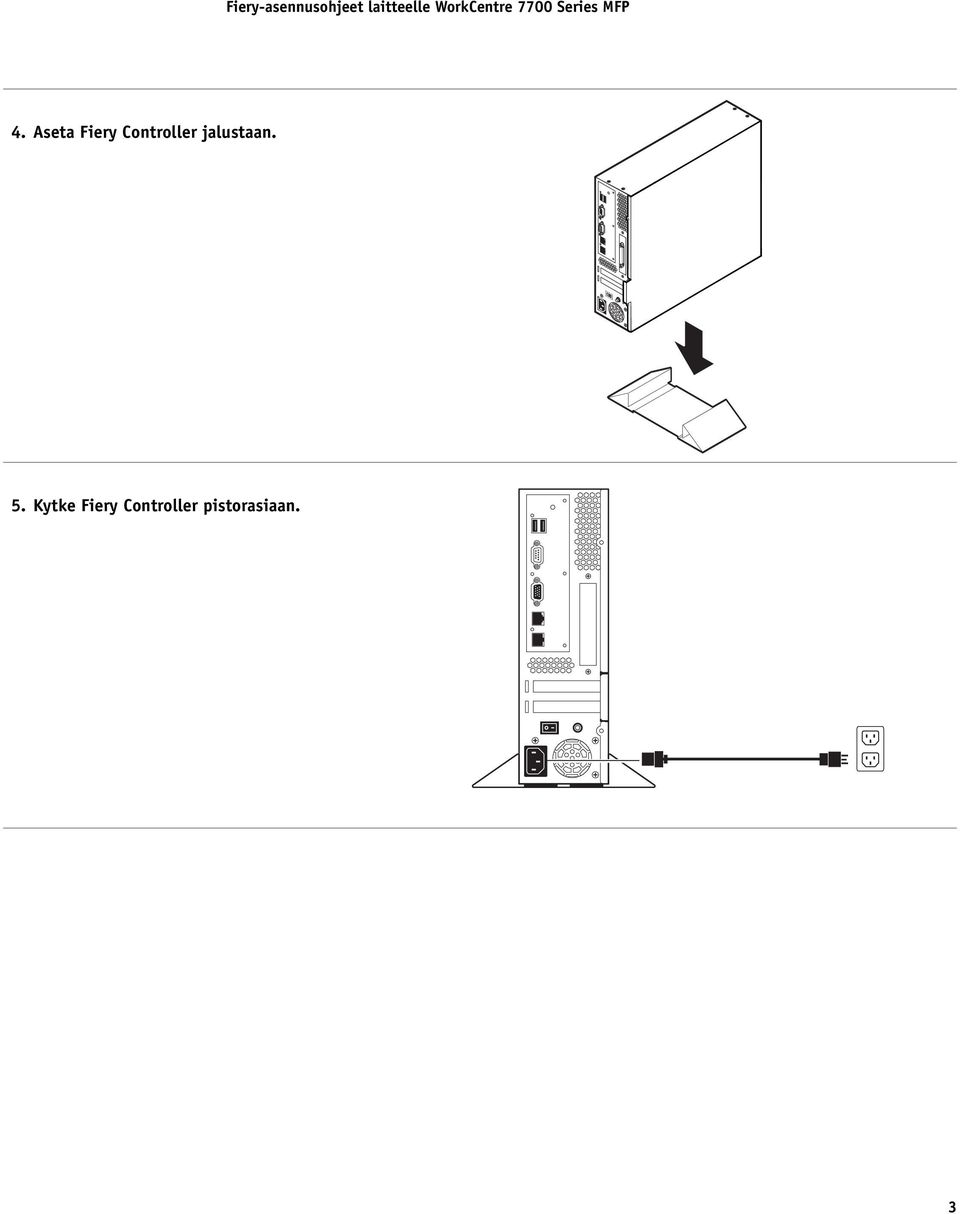

3 4. Aseta Fiery Controller jalustaan. 5. Kytke Fiery Controller pistorasiaan. 3

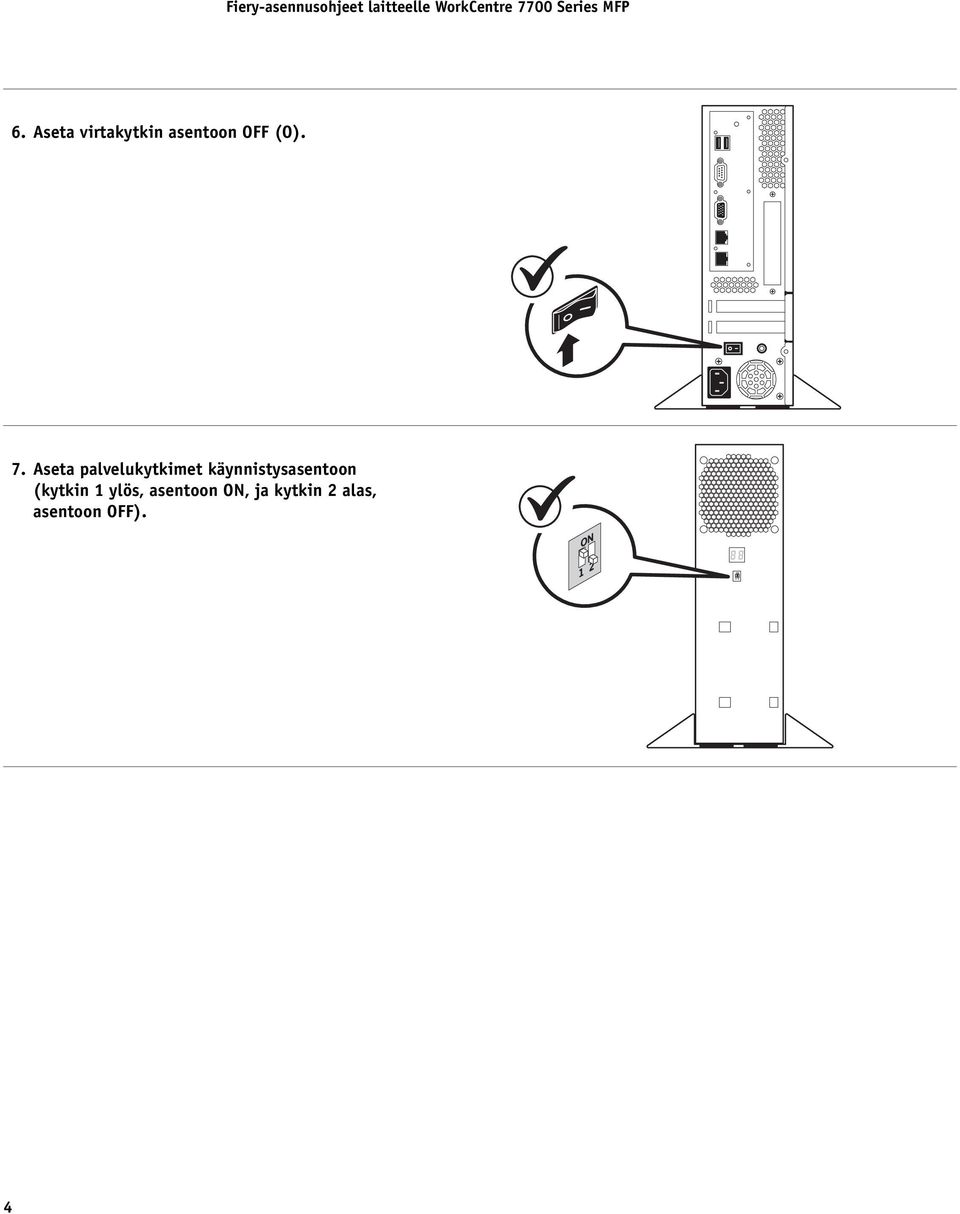

4 6. Aseta virtakytkin asentoon OFF (O). 7. Aseta palvelukytkimet käynnistysasentoon (kytkin 1 ylös, asentoon ON, ja kytkin 2 alas, asentoon OFF). 4

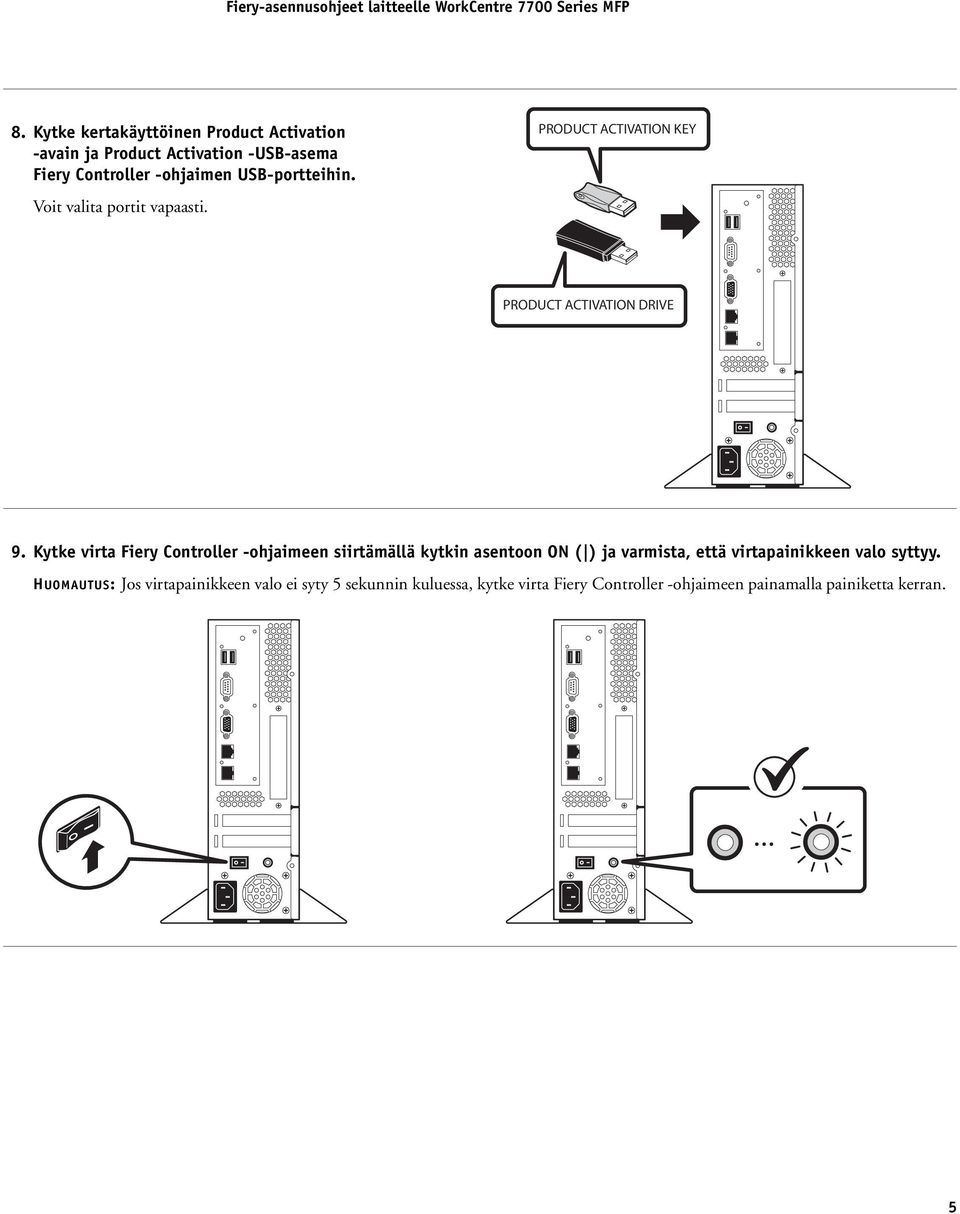

5 8. Kytke kertakäyttöinen Product Activation -avain ja Product Activation -USB-asema Fiery Controller -ohjaimen USB-portteihin. Voit valita portit vapaasti. PRODUCT ACTIVATION KEY PRODUCT ACTIVATION DRIVE 9. Kytke virta Fiery Controller -ohjaimeen siirtämällä kytkin asentoon ON ( ) ja varmista, että virtapainikkeen valo syttyy. HUOMAUTUS: Jos virtapainikkeen valo ei syty 5 sekunnin kuluessa, kytke virta Fiery Controller -ohjaimeen painamalla painiketta kerran. 5

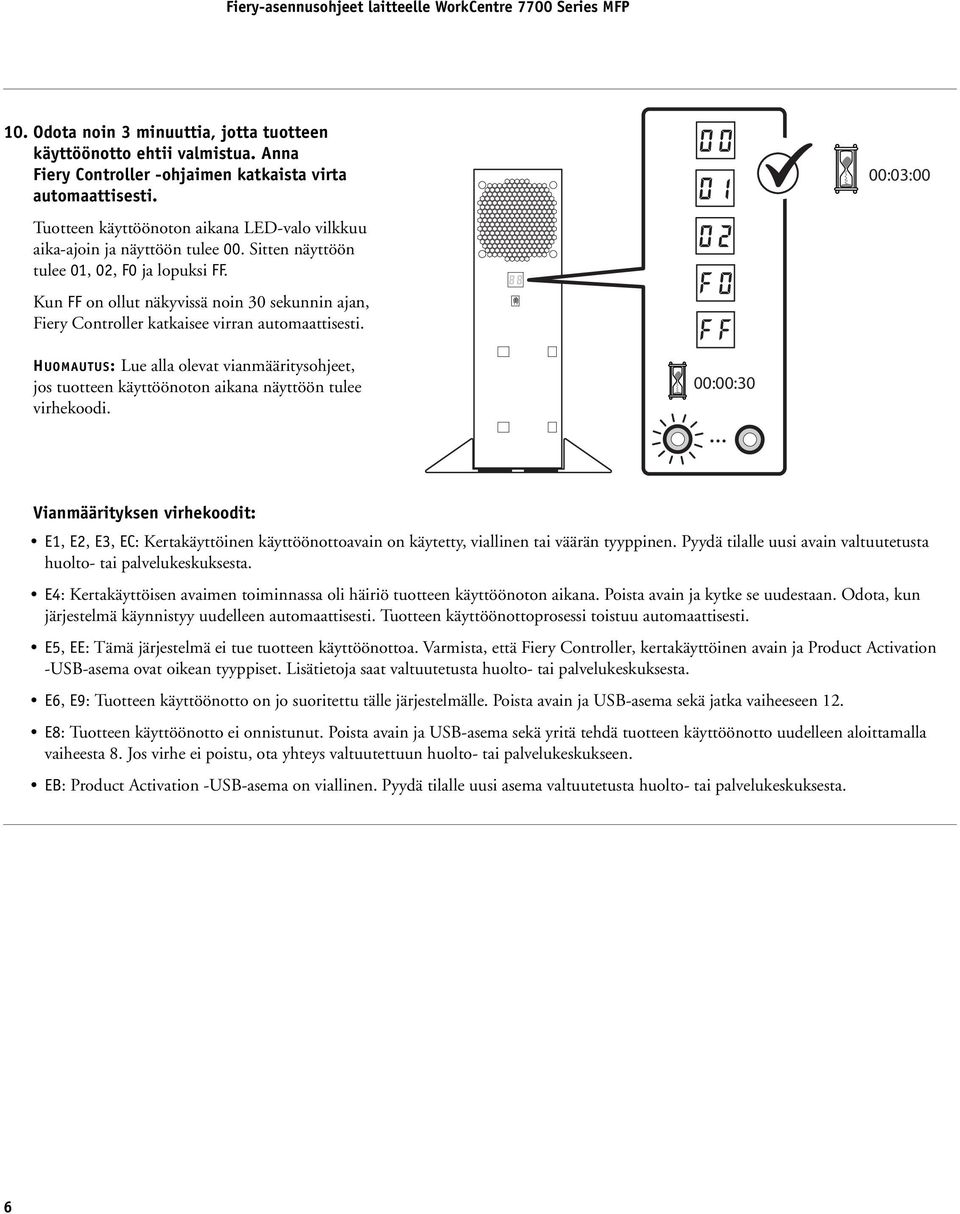

6 10. Odota noin 3 minuuttia, jotta tuotteen käyttöönotto ehtii valmistua. Anna Fiery Controller -ohjaimen katkaista virta automaattisesti. Tuotteen käyttöönoton aikana LED-valo vilkkuu aika-ajoin ja näyttöön tulee 00. Sitten näyttöön tulee 01, 02, F0 ja lopuksi FF. Kun FF on ollut näkyvissä noin 30 sekunnin ajan, Fiery Controller katkaisee virran automaattisesti. 00:03:00 HUOMAUTUS: Lue alla olevat vianmääritysohjeet, jos tuotteen käyttöönoton aikana näyttöön tulee virhekoodi. 00:00:30 Vianmäärityksen virhekoodit: E1, E2, E3, EC: Kertakäyttöinen käyttöönottoavain on käytetty, viallinen tai väärän tyyppinen. Pyydä tilalle uusi avain valtuutetusta huolto- tai palvelukeskuksesta. E4: Kertakäyttöisen avaimen toiminnassa oli häiriö tuotteen käyttöönoton aikana. Poista avain ja kytke se uudestaan. Odota, kun järjestelmä käynnistyy uudelleen automaattisesti. Tuotteen käyttöönottoprosessi toistuu automaattisesti. E5, EE: Tämä järjestelmä ei tue tuotteen käyttöönottoa. Varmista, että Fiery Controller, kertakäyttöinen avain ja Product Activation -USB-asema ovat oikean tyyppiset. Lisätietoja saat valtuutetusta huolto- tai palvelukeskuksesta. E6, E9: Tuotteen käyttöönotto on jo suoritettu tälle järjestelmälle. Poista avain ja USB-asema sekä jatka vaiheeseen 12. E8: Tuotteen käyttöönotto ei onnistunut. Poista avain ja USB-asema sekä yritä tehdä tuotteen käyttöönotto uudelleen aloittamalla vaiheesta 8. Jos virhe ei poistu, ota yhteys valtuutettuun huolto- tai palvelukeskukseen. EB: Product Activation -USB-asema on viallinen. Pyydä tilalle uusi asema valtuutetusta huolto- tai palvelukeskuksesta. 6

7 11. Kun Fiery Controller on katkaissut virran, poista Product Activation -avain ja Product Activation -USB-asema Fiery Controller -ohjaimesta. Kertakäyttöinen Product Activation -avain on nyt käytetty eikä sitä voi käyttää uudelleen. Hävitä avain paikallisten määräysten mukaisesti. Product Activation -USB-asemaa voidaan tarvita myöhemmin, jos Fiery Controller muunnetaan muuksi kuin WorkCentre malliksi. Säilytä asemaa turvallisessa paikassa Fiery Controller -ohjaimen lähellä. 12. Kytke System Software -USB-asema Fiery Controller -ohjaimen USB-porttiin. SYSTEM SOFTWARE, WC Kytke virta Fiery Controller -ohjaimeen painamalla virtapainiketta kerran. 7

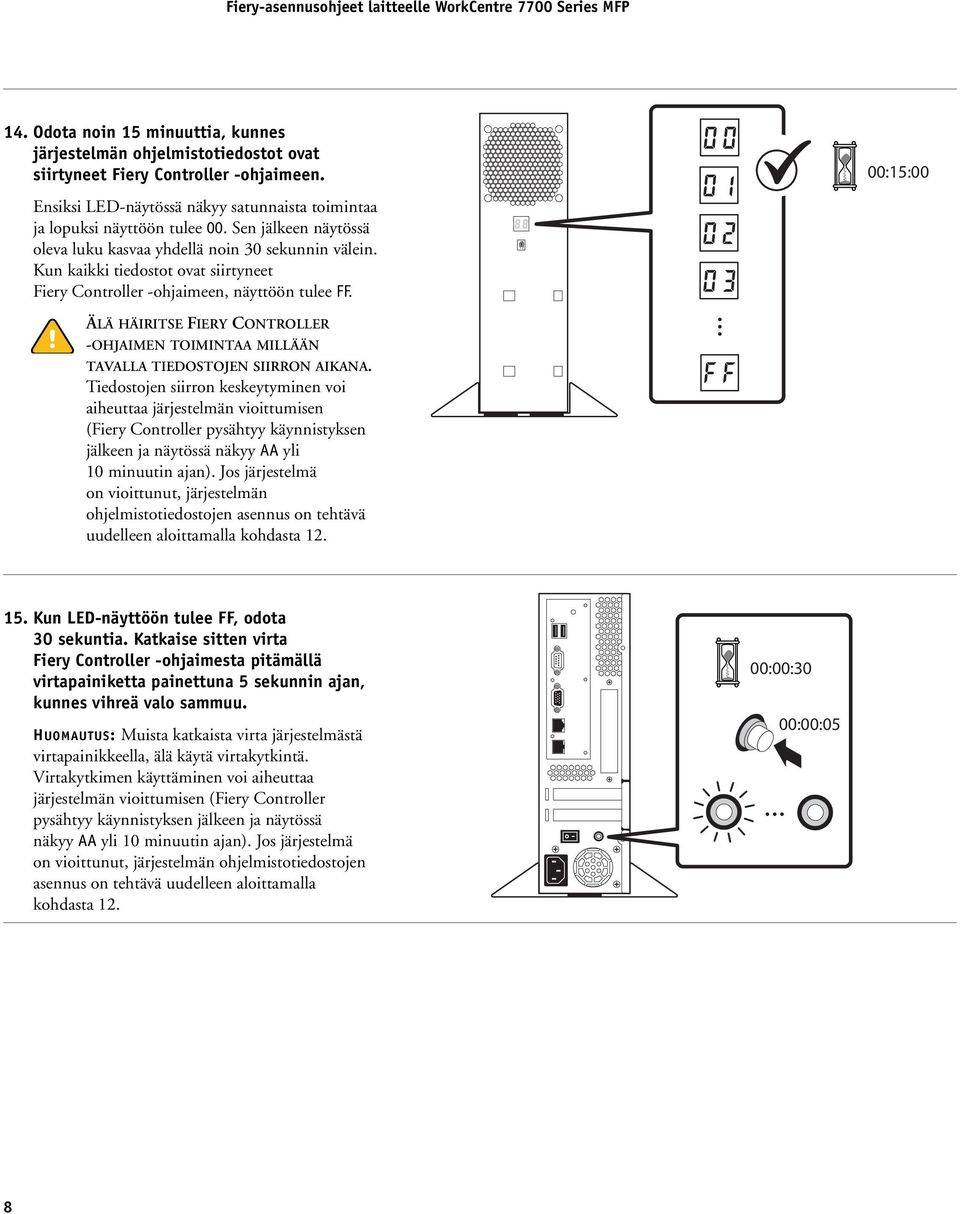

8 14. Odota noin 15 minuuttia, kunnes järjestelmän ohjelmistotiedostot ovat siirtyneet Fiery Controller -ohjaimeen. 00:15:00 Ensiksi LED-näytössä näkyy satunnaista toimintaa ja lopuksi näyttöön tulee 00. Sen jälkeen näytössä oleva luku kasvaa yhdellä noin 30 sekunnin välein. Kun kaikki tiedostot ovat siirtyneet Fiery Controller -ohjaimeen, näyttöön tulee FF. ÄLÄ HÄIRITSE FIERY CONTROLLER -OHJAIMEN TOIMINTAA MILLÄÄN TAVALLA TIEDOSTOJEN SIIRRON AIKANA. Tiedostojen siirron keskeytyminen voi aiheuttaa järjestelmän vioittumisen (Fiery Controller pysähtyy käynnistyksen jälkeen ja näytössä näkyy AA yli 10 minuutin ajan). Jos järjestelmä on vioittunut, järjestelmän ohjelmistotiedostojen asennus on tehtävä uudelleen aloittamalla kohdasta Kun LED-näyttöön tulee FF, odota 30 sekuntia. Katkaise sitten virta Fiery Controller -ohjaimesta pitämällä virtapainiketta painettuna 5 sekunnin ajan, kunnes vihreä valo sammuu. HUOMAUTUS: Muista katkaista virta järjestelmästä virtapainikkeella, älä käytä virtakytkintä. Virtakytkimen käyttäminen voi aiheuttaa järjestelmän vioittumisen (Fiery Controller pysähtyy käynnistyksen jälkeen ja näytössä näkyy AA yli 10 minuutin ajan). Jos järjestelmä on vioittunut, järjestelmän ohjelmistotiedostojen asennus on tehtävä uudelleen aloittamalla kohdasta :00:30 00:00:05 8

9 16. Poista System Software -USB-asema Fiery Controller -ohjaimesta. Säilytä asemaa turvallisessa paikassa Fiery Controller -ohjaimen lähellä. Voit tarvita System Software -asemaa myöhemmin, jos joudut asentamaan Fiery Controller -järjestelmän ohjelmiston uudelleen vianmääritystä varten. 17. Aseta palvelukytkimet normaaliasentoon (molemmat kytkimet alas, asentoon OFF). 18. Kytke virta Fiery Controller -ohjaimeen painamalla virtapainiketta kerran. 9

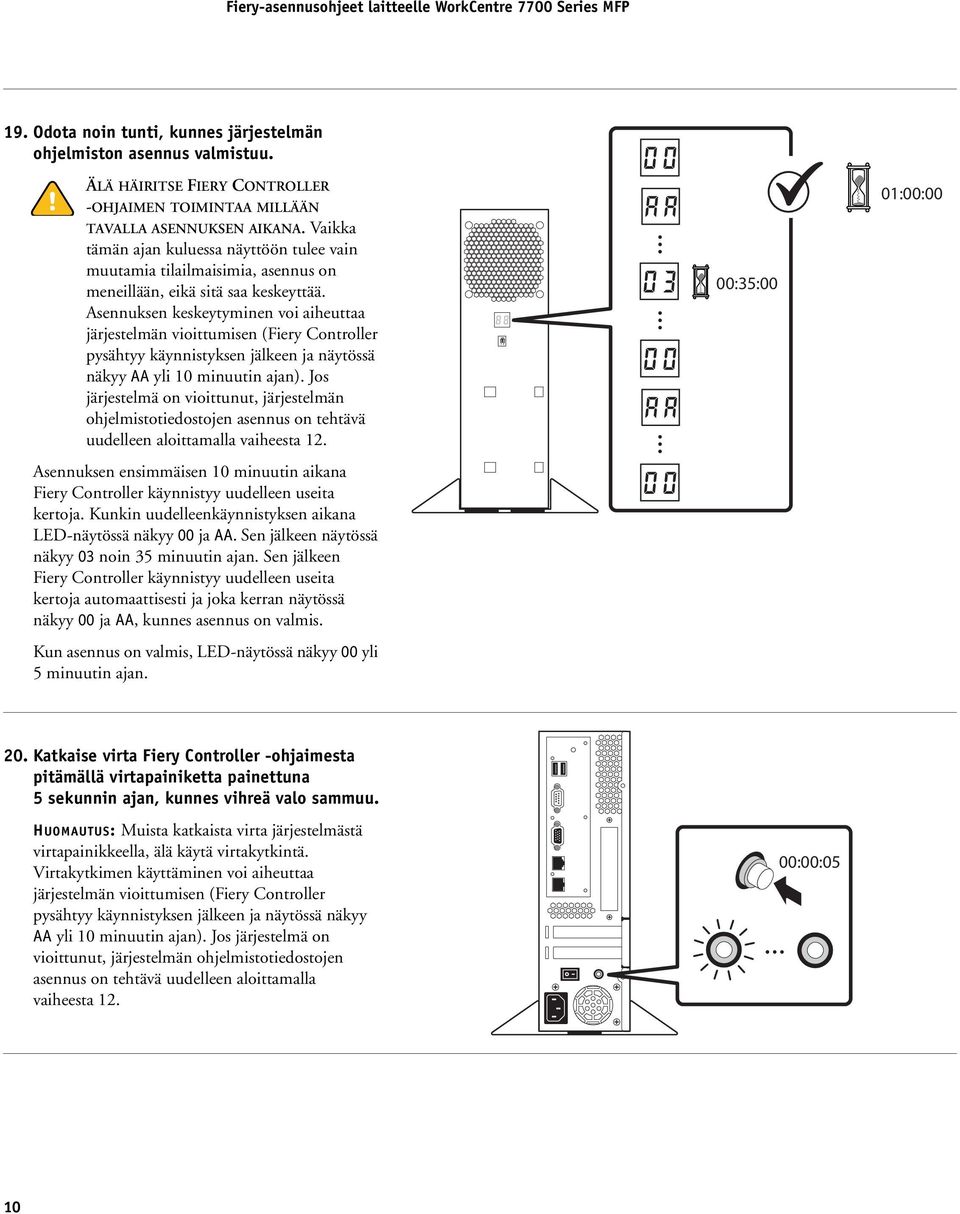

10 19. Odota noin tunti, kunnes järjestelmän ohjelmiston asennus valmistuu. ÄLÄ HÄIRITSE FIERY CONTROLLER -OHJAIMEN TOIMINTAA MILLÄÄN TAVALLA ASENNUKSEN AIKANA. Vaikka tämän ajan kuluessa näyttöön tulee vain muutamia tilailmaisimia, asennus on meneillään, eikä sitä saa keskeyttää. Asennuksen keskeytyminen voi aiheuttaa järjestelmän vioittumisen (Fiery Controller pysähtyy käynnistyksen jälkeen ja näytössä näkyy AA yli 10 minuutin ajan). Jos järjestelmä on vioittunut, järjestelmän ohjelmistotiedostojen asennus on tehtävä uudelleen aloittamalla vaiheesta 12. Asennuksen ensimmäisen 10 minuutin aikana Fiery Controller käynnistyy uudelleen useita kertoja. Kunkin uudelleenkäynnistyksen aikana LED-näytössä näkyy 00 ja AA. Sen jälkeen näytössä näkyy 03 noin 35 minuutin ajan. Sen jälkeen Fiery Controller käynnistyy uudelleen useita kertoja automaattisesti ja joka kerran näytössä näkyy 00 ja AA, kunnes asennus on valmis. Kun asennus on valmis, LED-näytössä näkyy 00 yli 5 minuutin ajan. 00:35:00 01:00: Katkaise virta Fiery Controller -ohjaimesta pitämällä virtapainiketta painettuna 5 sekunnin ajan, kunnes vihreä valo sammuu. HUOMAUTUS: Muista katkaista virta järjestelmästä virtapainikkeella, älä käytä virtakytkintä. Virtakytkimen käyttäminen voi aiheuttaa järjestelmän vioittumisen (Fiery Controller pysähtyy käynnistyksen jälkeen ja näytössä näkyy AA yli 10 minuutin ajan). Jos järjestelmä on vioittunut, järjestelmän ohjelmistotiedostojen asennus on tehtävä uudelleen aloittamalla vaiheesta :00:05 10

11 21. Jos tulostin ei ole vielä toiminnassa, kytke siihen virta. Varmista, että tulostin on määritetty käyttämään DHCP-protokollaa. HUOMAUTUS: IP-asetukset, joita tulostin käyttää, ovat oletusarvon mukaan määritetty käyttämään DHCPprotokollaa, mutta verkonvalvoja on ehkä muuttanut niitä. DHCP on välttämätön, jotta tulostin ja Fiery Controller voivat kommunikoida oikein. A. Paina tulostimen ohjauspaneelin Log In/Out Services Job Status Machine Status (Sisään-/uloskirjaus) -painiketta. Kirjaudu Energy Saver Interrupt Printing tulostimeen kirjoittamalla järjestelmänvalvojan Help Language käyttäjänimi ja salasana. (Oletuskäyttäjänimi on admin ja oletussalasana 1111.) Joissakin tapauksissa salasanaa ei tarvitse antaa.) Kosketa Enter-painiketta. B. Paina Machine Status (Koneen tila) -painiketta. C. Kosketa Tools (Työkalut) -välilehteä. Valitse sitten Network Settings (Verkon asetukset) > TCP/IP Settings (TCP/IP-asetukset). Varmista, että asetusten arvot ovat seuraavat: TCPIP Enablement (TCPIP-ositteetus) on IPv4 Enabled (IPv4 käytössä). (IPv6 voi olla käytössä tai poissa käytöstä.) Dynamic Addressing (Dynaaminen osoite ) on DHCP. Jos asetuksen arvoa on muutettava, kosketa asetuksen nimeä, määritä oikea arvo ja kosketa sitten Save (Tallenna) -painiketta. D. Kosketa Close (Sulje) -painiketta. E. Kosketa näytön yläreunassa olevaa admin-välilehteä. (Jos System Administrator -käyttäjänimen arvo on muu kuin oletusarvo, tämä nimi näkyy välilehdessä.) Kosketa Log Out (Uloskirjaus) -painiketta. 22. Katkaise virta tulostimesta. Jos tulostin on jo kytketty verkkoon, irrota se. 11

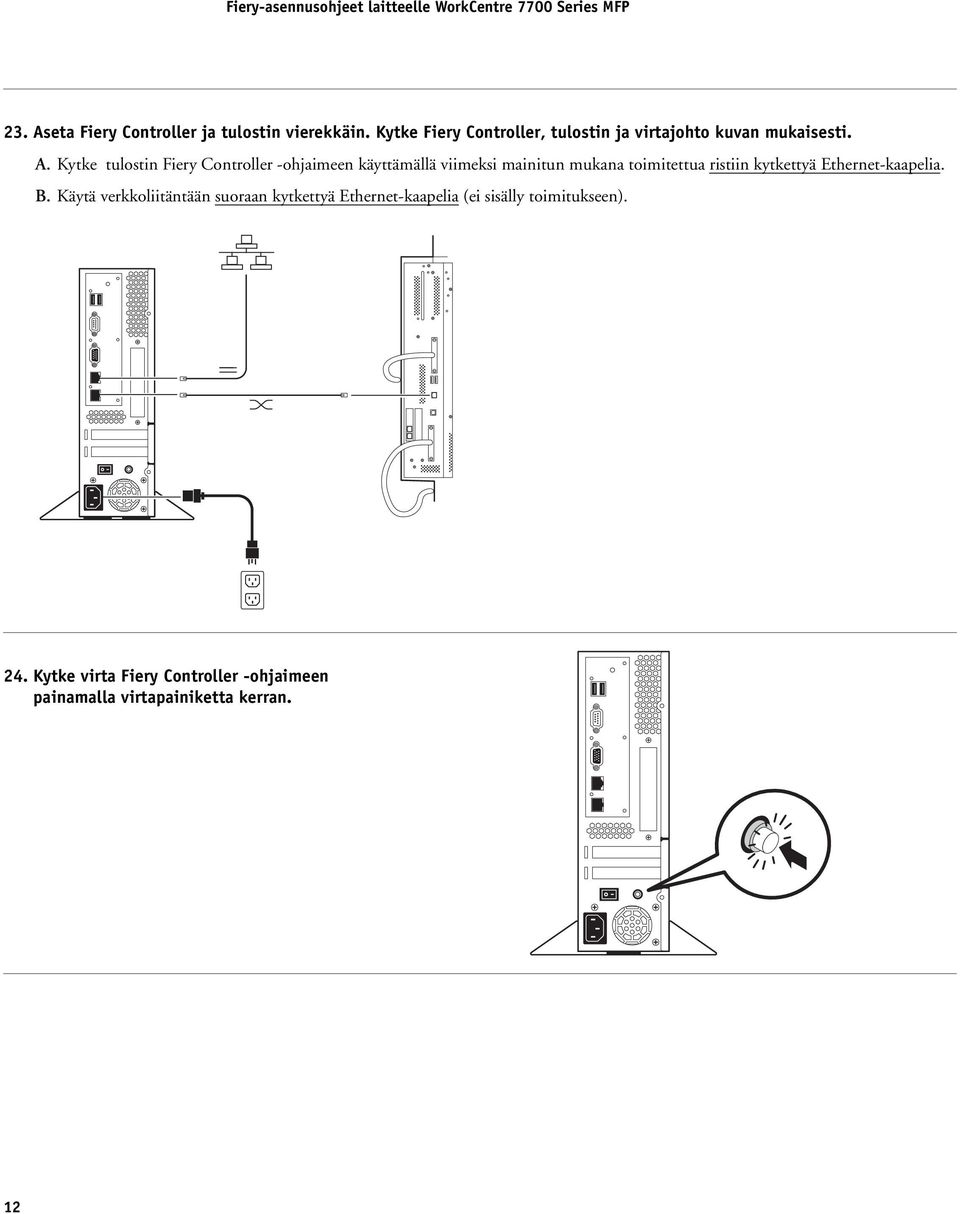

12 23. Aseta Fiery Controller ja tulostin vierekkäin. Kytke Fiery Controller, tulostin ja virtajohto kuvan mukaisesti. A. Kytke tulostin Fiery Controller -ohjaimeen käyttämällä viimeksi mainitun mukana toimitettua ristiin kytkettyä Ethernet-kaapelia. B. Käytä verkkoliitäntään suoraan kytkettyä Ethernet-kaapelia (ei sisälly toimitukseen). 24. Kytke virta Fiery Controller -ohjaimeen painamalla virtapainiketta kerran. 12

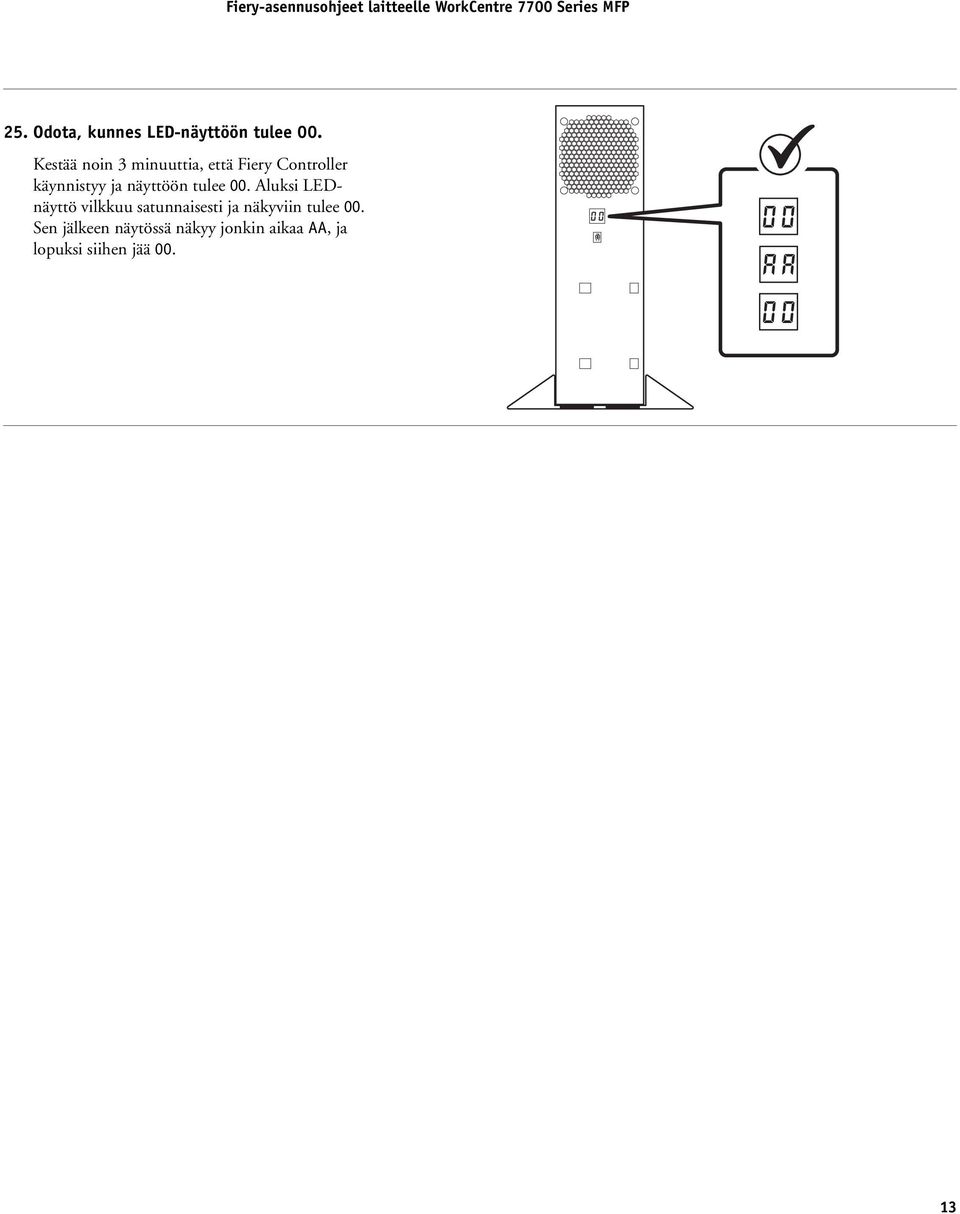

13 25. Odota, kunnes LED-näyttöön tulee 00. Kestää noin 3 minuuttia, että Fiery Controller käynnistyy ja näyttöön tulee 00. Aluksi LEDnäyttö vilkkuu satunnaisesti ja näkyviin tulee 00. Sen jälkeen näytössä näkyy jonkin aikaa AA, ja lopuksi siihen jää

14 26. Kytke virta tulostimeen ja odota, kunnes Fiery Controller Start (Aloitus) -sivu tulostuu. Myös tulostimen Configuration Report (Kokoonpanoraportti) tulostuu, jos tätä koskeva asetus on käytössä. Älä kytke virtaa tulostimeen, kunnes Fiery Controller -ohjaimen LED-näyttöön jää pysyvästi arvo 00. KUN TULOSTIMEEN ON KYTKETTY VIRTA, ÄLÄ KOSKE TULOSTIMEEN, ENNEN KUIN START (ALOITUS) -SIVU ON TULOSTUNUT. A. Odota noin 3 minuuttia, kun tulostin käynnistyy ja tulostaa Start (Aloitus) -sivun. Tänä aikana tulostimen ohjauspaneelissa näkyy vain vähän tai ei mitään toimintoja. B. Tarkista, että Start (Aloitus) -sivulla on teksti WorkCentre 7700 Series (EFI). Fiery Controller -ohjaimen IP-osoite näkyy kohdassa Protocol Setup (Protokolla-asetukset). WorkCentre 7700 Series (EFI) WorkCentre 7700 Series (EFI) Jos Start (Aloitus) -sivu ei tulostu, toimi seuraavasti: A. Paina Job Status (Työn tila) -painiketta ja katso, onko Start (Aloitus) -sivua koskevan merkinnän arvo Held for Resources. Varmista tässä tapauksessa, että sisäisessä lokerossa on tavallista Letter LEF- tai A4 LEF -paperia. Jotta tulostin voisi tulostaa Start (Aloitus) -sivun, lokerossa on oltava jompaakumpaa näistä paperilaaduista. B. Jos Configuration Report (Kokoonpanoraportti) tulostui käynnistyksen aikana, tarkista kohdasta Common User Data (Yleiset käyttäjätiedot), että tulostimen IP-osoite on (Jos Configuration Report (Kokoonpanoraportti) ei tulostunut käynnistyksen aikana, paina ensin tulostimen ohjauspaneelin Machine Status (Laitteen tila) -painiketta, kosketa Machine Information (Laitteen tiedot) -välilehteä, valitse sitten Pages (Sivut) > Configuration Report (Kokoonpanoraportti) ja lopuksi Print (Tulosta).) Jos osoite ei ole oikein, tarkista kaapeli, jolla Fiery Controller ja tulostin on kytketty toisiinsa ja kytke kaapeli uudelleen. Katkaise virta tulostimesta ja kytke se sitten uudelleen. 14

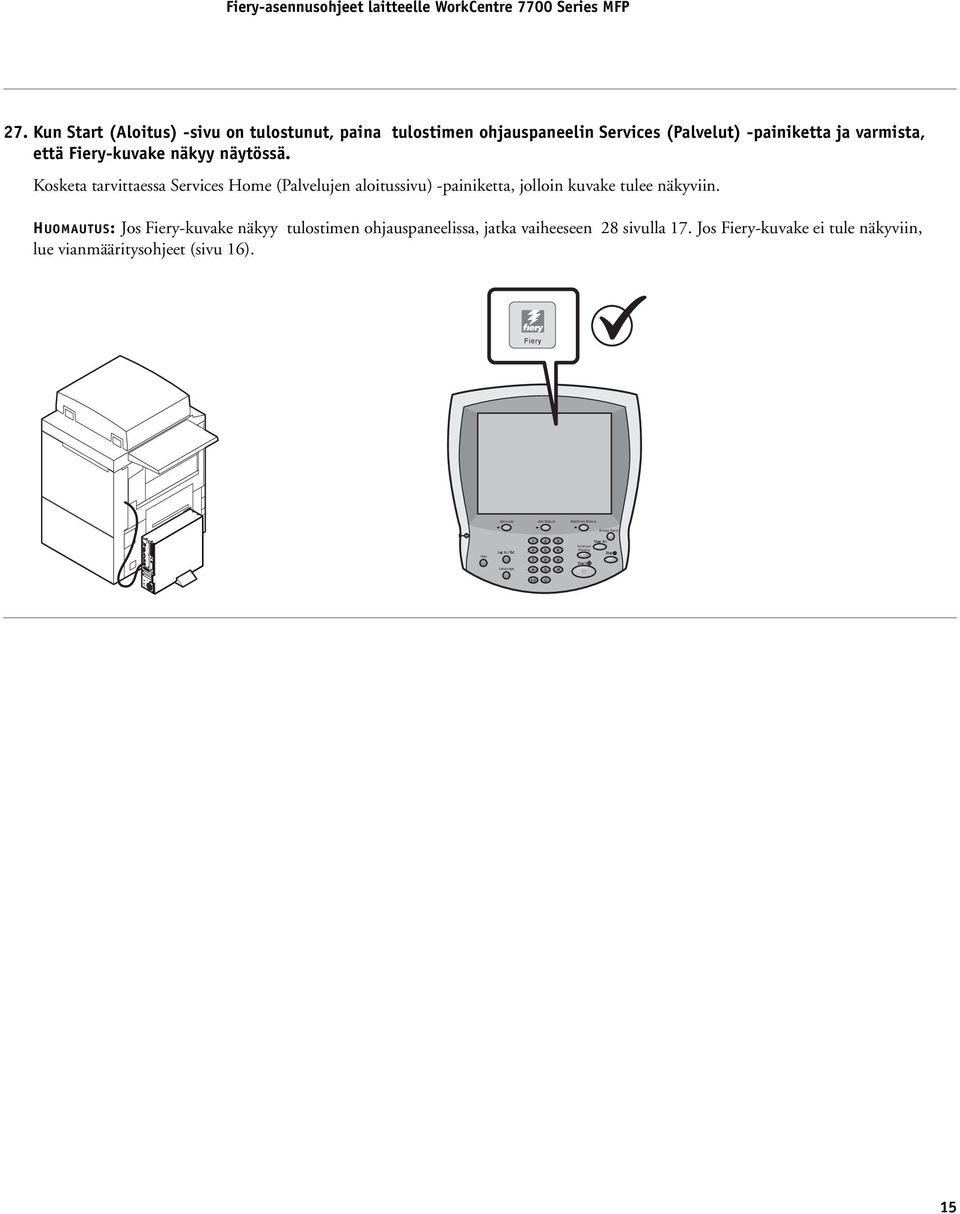

15 27. Kun Start (Aloitus) -sivu on tulostunut, paina tulostimen ohjauspaneelin Services (Palvelut) -painiketta ja varmista, että Fiery-kuvake näkyy näytössä. Kosketa tarvittaessa Services Home (Palvelujen aloitussivu) -painiketta, jolloin kuvake tulee näkyviin. HUOMAUTUS: Jos Fiery-kuvake näkyy tulostimen ohjauspaneelissa, jatka vaiheeseen 28 sivulla 17. Jos Fiery-kuvake ei tule näkyviin, lue vianmääritysohjeet (sivu 16). Fiery Services Job Status Machine Status Energy Saver Help Interrupt Printing Language 15

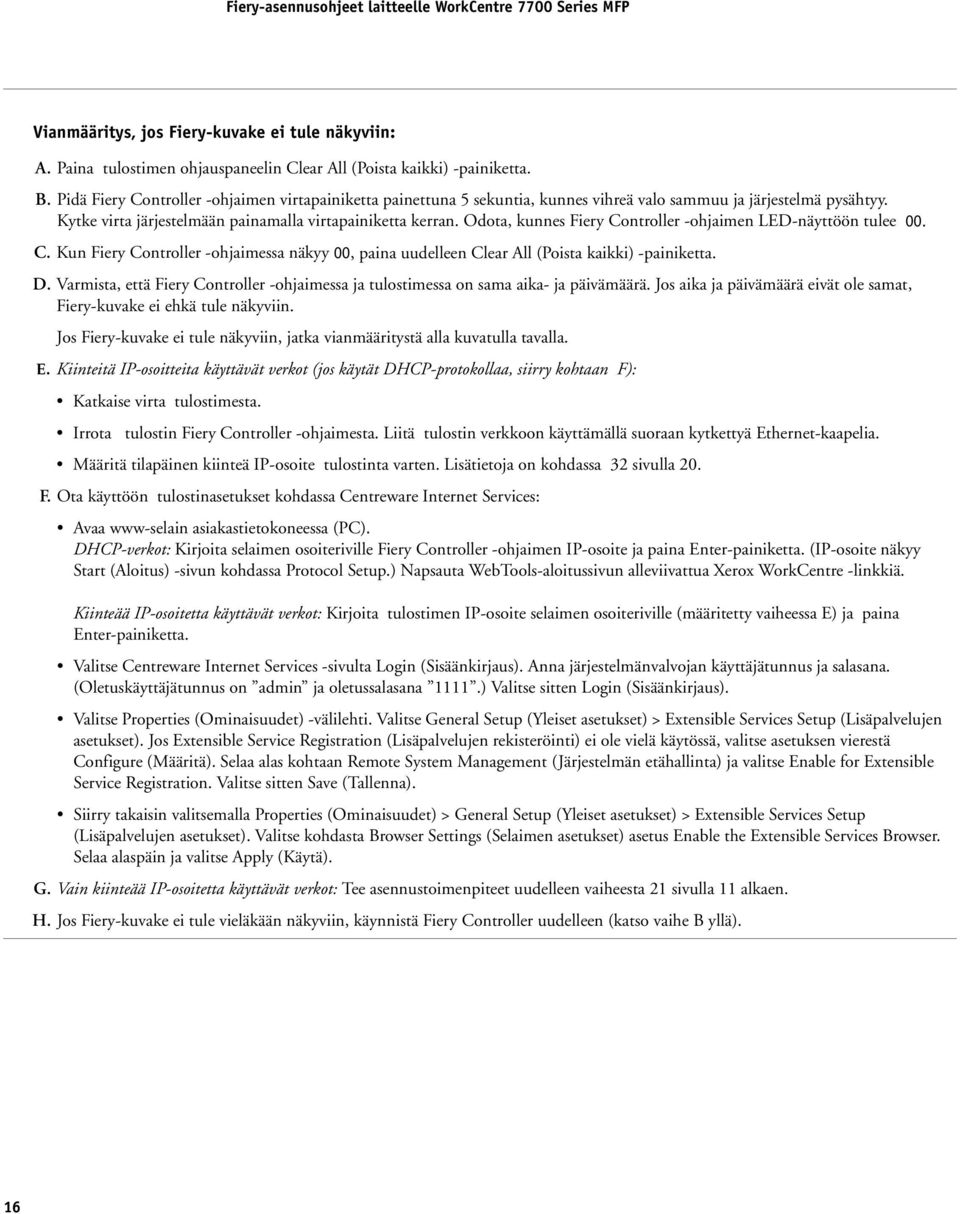

16 Vianmääritys, jos Fiery-kuvake ei tule näkyviin: A. Paina tulostimen ohjauspaneelin Clear All (Poista kaikki) -painiketta. B. Pidä Fiery Controller -ohjaimen virtapainiketta painettuna 5 sekuntia, kunnes vihreä valo sammuu ja järjestelmä pysähtyy. Kytke virta järjestelmään painamalla virtapainiketta kerran. Odota, kunnes Fiery Controller -ohjaimen LED-näyttöön tulee 00. C. Kun Fiery Controller -ohjaimessa näkyy 00, paina uudelleen Clear All (Poista kaikki) -painiketta. D. Varmista, että Fiery Controller -ohjaimessa ja tulostimessa on sama aika- ja päivämäärä. Jos aika ja päivämäärä eivät ole samat, Fiery-kuvake ei ehkä tule näkyviin. Jos Fiery-kuvake ei tule näkyviin, jatka vianmääritystä alla kuvatulla tavalla. E. Kiinteitä IP-osoitteita käyttävät verkot (jos käytät DHCP-protokollaa, siirry kohtaan F): Katkaise virta tulostimesta. Irrota tulostin Fiery Controller -ohjaimesta. Liitä tulostin verkkoon käyttämällä suoraan kytkettyä Ethernet-kaapelia. Määritä tilapäinen kiinteä IP-osoite tulostinta varten. Lisätietoja on kohdassa 32 sivulla 20. F. Ota käyttöön tulostinasetukset kohdassa Centreware Internet Services: Avaa www-selain asiakastietokoneessa (PC). DHCP-verkot: Kirjoita selaimen osoiteriville Fiery Controller -ohjaimen IP-osoite ja paina Enter-painiketta. (IP-osoite näkyy Start (Aloitus) -sivun kohdassa Protocol Setup.) Napsauta WebTools-aloitussivun alleviivattua Xerox WorkCentre -linkkiä. Kiinteää IP-osoitetta käyttävät verkot: Kirjoita tulostimen IP-osoite selaimen osoiteriville (määritetty vaiheessa E) ja paina Enter-painiketta. Valitse Centreware Internet Services -sivulta Login (Sisäänkirjaus). Anna järjestelmänvalvojan käyttäjätunnus ja salasana. (Oletuskäyttäjätunnus on admin ja oletussalasana 1111.) Valitse sitten Login (Sisäänkirjaus). Valitse Properties (Ominaisuudet) -välilehti. Valitse General Setup (Yleiset asetukset) > Extensible Services Setup (Lisäpalvelujen asetukset). Jos Extensible Service Registration (Lisäpalvelujen rekisteröinti) ei ole vielä käytössä, valitse asetuksen vierestä Configure (Määritä). Selaa alas kohtaan Remote System Management (Järjestelmän etähallinta) ja valitse Enable for Extensible Service Registration. Valitse sitten Save (Tallenna). Siirry takaisin valitsemalla Properties (Ominaisuudet) > General Setup (Yleiset asetukset) > Extensible Services Setup (Lisäpalvelujen asetukset). Valitse kohdasta Browser Settings (Selaimen asetukset) asetus Enable the Extensible Services Browser. Selaa alaspäin ja valitse Apply (Käytä). G. Vain kiinteää IP-osoitetta käyttävät verkot: Tee asennustoimenpiteet uudelleen vaiheesta 21 sivulla 11 alkaen. H. Jos Fiery-kuvake ei tule vieläkään näkyviin, käynnistä Fiery Controller uudelleen (katso vaihe B yllä). 16

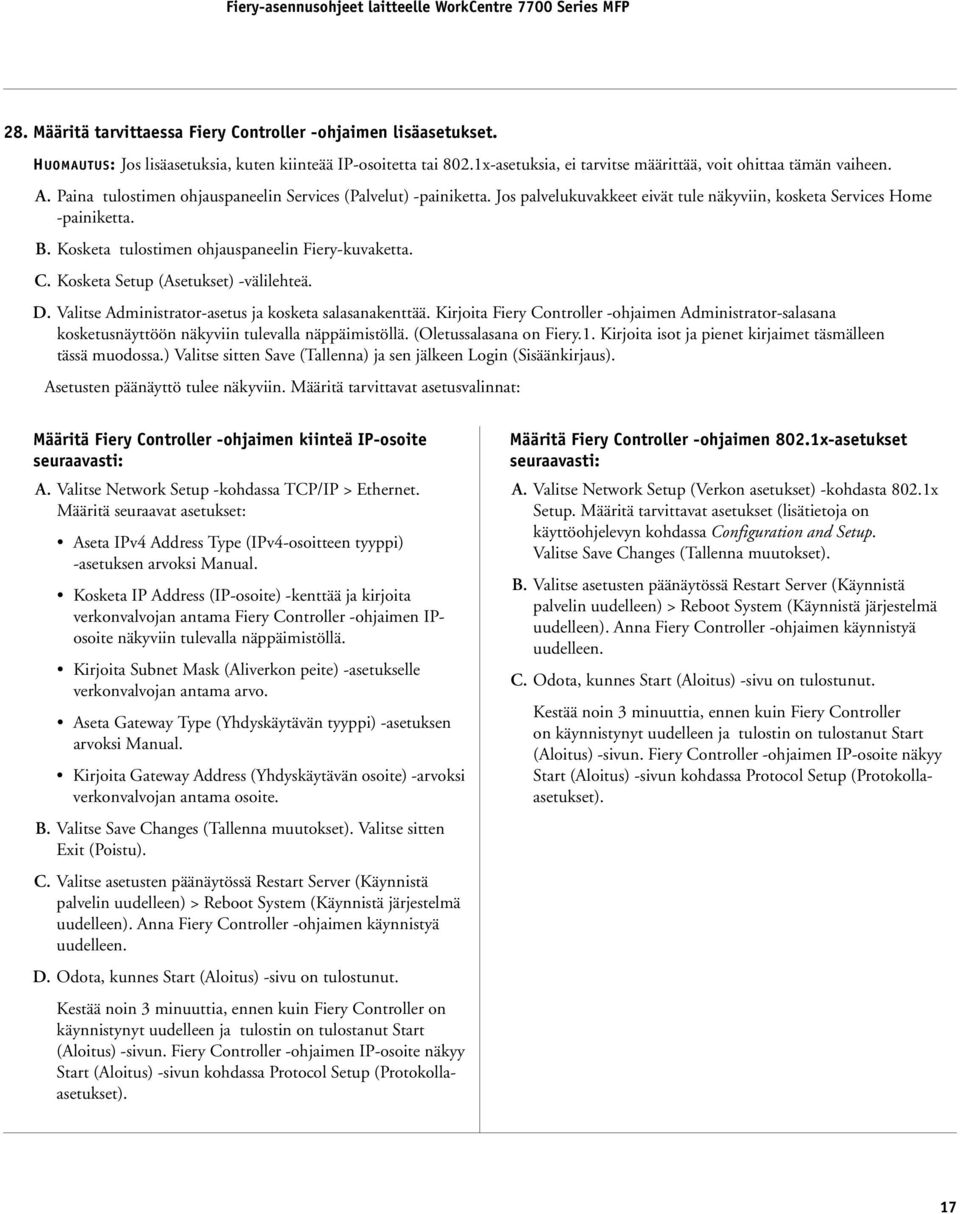

17 28. Määritä tarvittaessa Fiery Controller -ohjaimen lisäasetukset. HUOMAUTUS: Jos lisäasetuksia, kuten kiinteää IP-osoitetta tai 802.1x-asetuksia, ei tarvitse määrittää, voit ohittaa tämän vaiheen. A. Paina tulostimen ohjauspaneelin Services (Palvelut) -painiketta. Jos palvelukuvakkeet eivät tule näkyviin, kosketa Services Home -painiketta. B. Kosketa tulostimen ohjauspaneelin Fiery-kuvaketta. C. Kosketa Setup (Asetukset) -välilehteä. D. Valitse Administrator-asetus ja kosketa salasanakenttää. Kirjoita Fiery Controller -ohjaimen Administrator-salasana kosketusnäyttöön näkyviin tulevalla näppäimistöllä. (Oletussalasana on Fiery.1. Kirjoita isot ja pienet kirjaimet täsmälleen tässä muodossa.) Valitse sitten Save (Tallenna) ja sen jälkeen Login (Sisäänkirjaus). Asetusten päänäyttö tulee näkyviin. Määritä tarvittavat asetusvalinnat: Määritä Fiery Controller -ohjaimen kiinteä IP-osoite seuraavasti: A. Valitse Network Setup -kohdassa TCP/IP > Ethernet. Määritä seuraavat asetukset: Aseta IPv4 Address Type (IPv4-osoitteen tyyppi) -asetuksen arvoksi Manual. Kosketa IP Address (IP-osoite) -kenttää ja kirjoita verkonvalvojan antama Fiery Controller -ohjaimen IPosoite näkyviin tulevalla näppäimistöllä. Kirjoita Subnet Mask (Aliverkon peite) -asetukselle verkonvalvojan antama arvo. Aseta Gateway Type (Yhdyskäytävän tyyppi) -asetuksen arvoksi Manual. Kirjoita Gateway Address (Yhdyskäytävän osoite) -arvoksi verkonvalvojan antama osoite. B. Valitse Save Changes (Tallenna muutokset). Valitse sitten Exit (Poistu). C. Valitse asetusten päänäytössä Restart Server (Käynnistä palvelin uudelleen) > Reboot System (Käynnistä järjestelmä uudelleen). Anna Fiery Controller -ohjaimen käynnistyä uudelleen. D. Odota, kunnes Start (Aloitus) -sivu on tulostunut. Kestää noin 3 minuuttia, ennen kuin Fiery Controller on käynnistynyt uudelleen ja tulostin on tulostanut Start (Aloitus) -sivun. Fiery Controller -ohjaimen IP-osoite näkyy Start (Aloitus) -sivun kohdassa Protocol Setup (Protokollaasetukset). Määritä Fiery Controller -ohjaimen 802.1x-asetukset seuraavasti: A. Valitse Network Setup (Verkon asetukset) -kohdasta 802.1x Setup. Määritä tarvittavat asetukset (lisätietoja on käyttöohjelevyn kohdassa Configuration and Setup. Valitse Save Changes (Tallenna muutokset). B. Valitse asetusten päänäytössä Restart Server (Käynnistä palvelin uudelleen) > Reboot System (Käynnistä järjestelmä uudelleen). Anna Fiery Controller -ohjaimen käynnistyä uudelleen. C. Odota, kunnes Start (Aloitus) -sivu on tulostunut. Kestää noin 3 minuuttia, ennen kuin Fiery Controller on käynnistynyt uudelleen ja tulostin on tulostanut Start (Aloitus) -sivun. Fiery Controller -ohjaimen IP-osoite näkyy Start (Aloitus) -sivun kohdassa Protocol Setup (Protokollaasetukset). 17

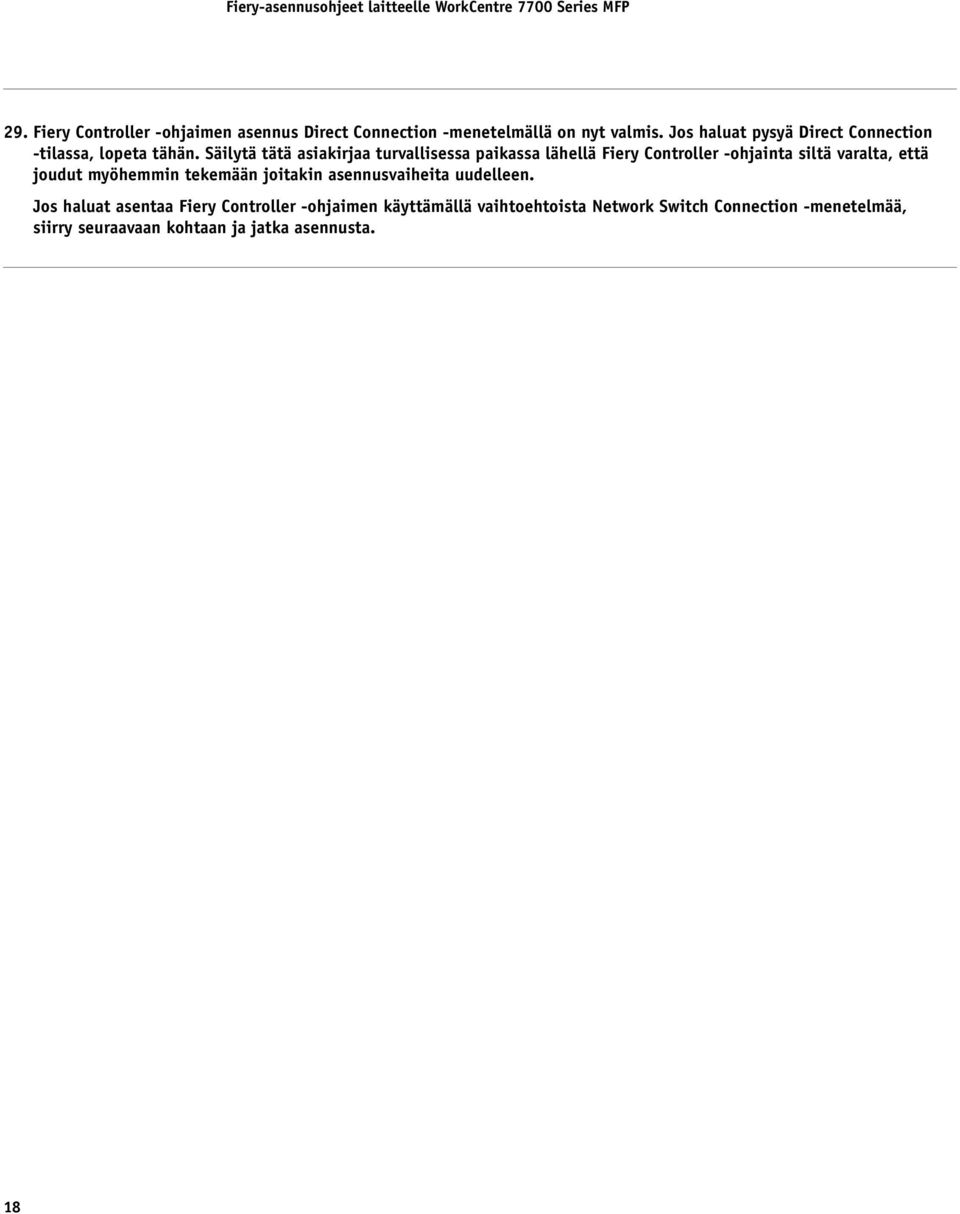

18 29. Fiery Controller -ohjaimen asennus Direct Connection -menetelmällä on nyt valmis. Jos haluat pysyä Direct Connection -tilassa, lopeta tähän. Säilytä tätä asiakirjaa turvallisessa paikassa lähellä Fiery Controller -ohjainta siltä varalta, että joudut myöhemmin tekemään joitakin asennusvaiheita uudelleen. Jos haluat asentaa Fiery Controller -ohjaimen käyttämällä vaihtoehtoista Network Switch Connection -menetelmää, siirry seuraavaan kohtaan ja jatka asennusta. 18

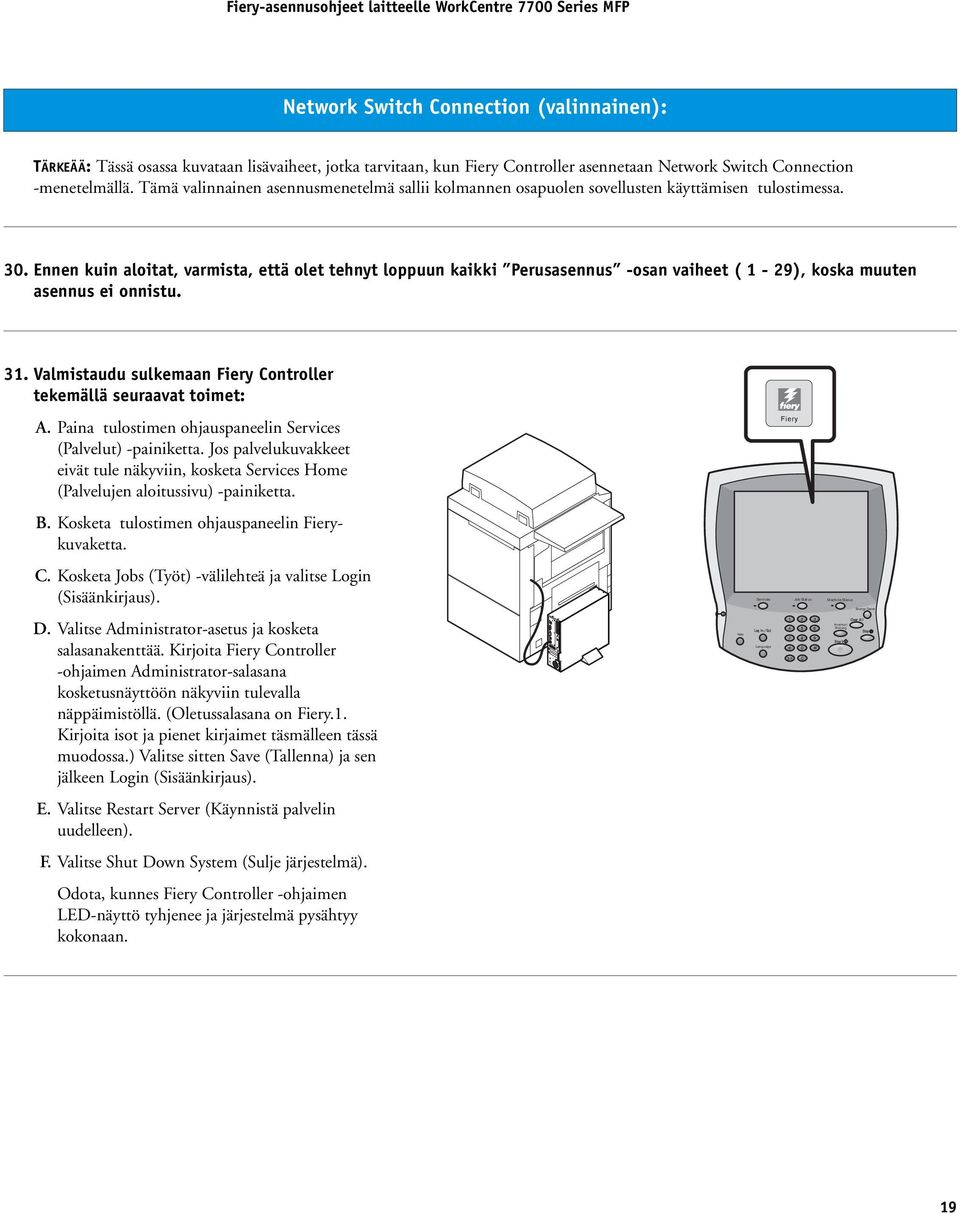

19 Network Switch Connection (valinnainen): TÄRKEÄÄ: Tässä osassa kuvataan lisävaiheet, jotka tarvitaan, kun Fiery Controller asennetaan Network Switch Connection -menetelmällä. Tämä valinnainen asennusmenetelmä sallii kolmannen osapuolen sovellusten käyttämisen tulostimessa. 30. Ennen kuin aloitat, varmista, että olet tehnyt loppuun kaikki Perusasennus -osan vaiheet ( 1-29), koska muuten asennus ei onnistu. 31. Valmistaudu sulkemaan Fiery Controller tekemällä seuraavat toimet: A. Paina tulostimen ohjauspaneelin Services (Palvelut) -painiketta. Jos palvelukuvakkeet eivät tule näkyviin, kosketa Services Home (Palvelujen aloitussivu) -painiketta. Fiery B. Kosketa tulostimen ohjauspaneelin Fierykuvaketta. C. Kosketa Jobs (Työt) -välilehteä ja valitse Login (Sisäänkirjaus). Services Job Status Machine Status Energy Saver D. Valitse Administrator-asetus ja kosketa salasanakenttää. Kirjoita Fiery Controller -ohjaimen Administrator-salasana kosketusnäyttöön näkyviin tulevalla näppäimistöllä. (Oletussalasana on Fiery.1. Kirjoita isot ja pienet kirjaimet täsmälleen tässä muodossa.) Valitse sitten Save (Tallenna) ja sen jälkeen Login (Sisäänkirjaus). Help Language Interrupt Printing E. Valitse Restart Server (Käynnistä palvelin uudelleen). F. Valitse Shut Down System (Sulje järjestelmä). Odota, kunnes Fiery Controller -ohjaimen LED-näyttö tyhjenee ja järjestelmä pysähtyy kokonaan. 19

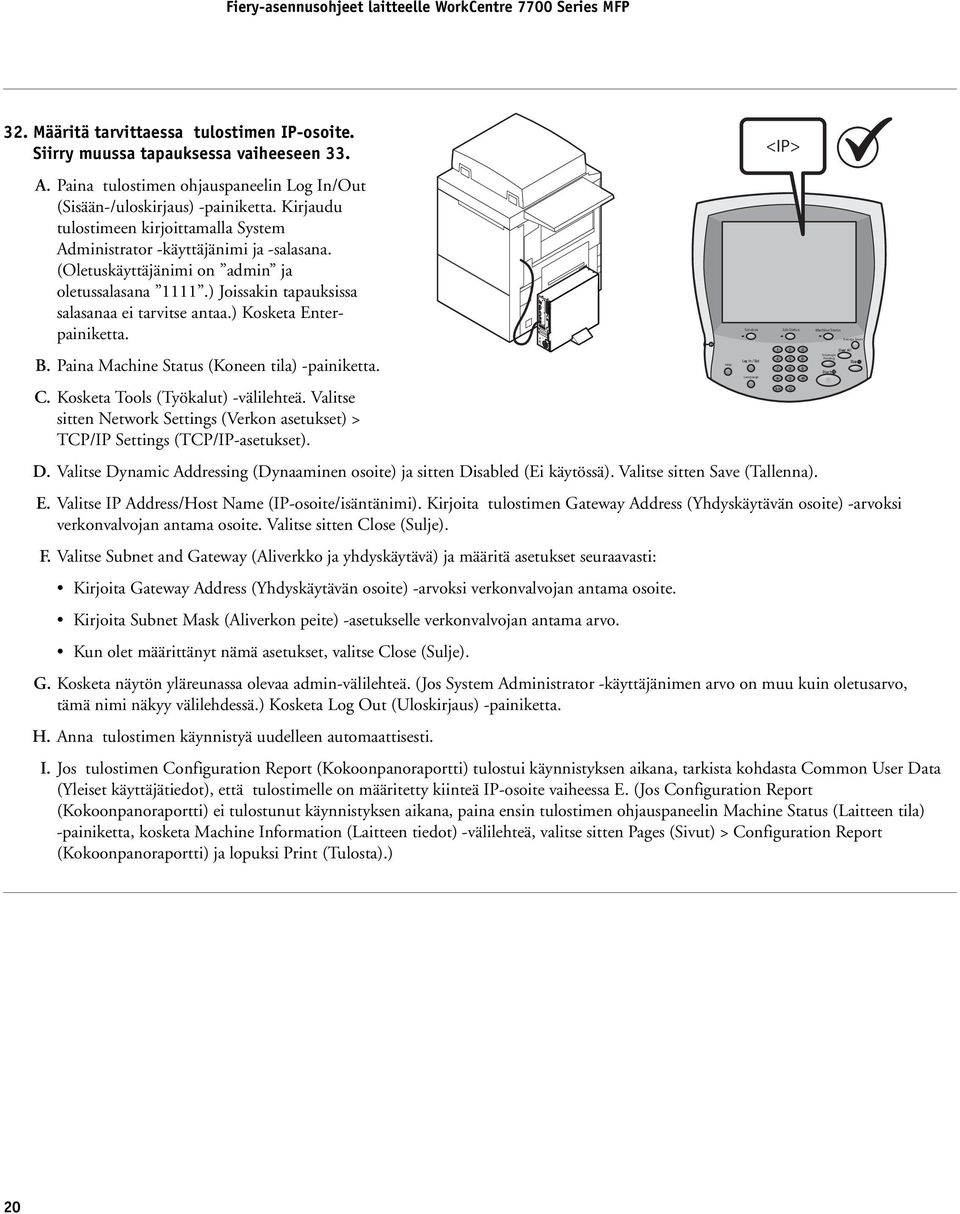

20 32. Määritä tarvittaessa tulostimen IP-osoite. Siirry muussa tapauksessa vaiheeseen 33. <IP> A. Paina tulostimen ohjauspaneelin Log In/Out (Sisään-/uloskirjaus) -painiketta. Kirjaudu tulostimeen kirjoittamalla System Administrator -käyttäjänimi ja -salasana. (Oletuskäyttäjänimi on admin ja oletussalasana 1111.) Joissakin tapauksissa salasanaa ei tarvitse antaa.) Kosketa Enterpainiketta. Energy Saver Services Job Status Machine Status Interrupt Printing Help B. Paina Machine Status (Koneen tila) -painiketta. Language C. Kosketa Tools (Työkalut) -välilehteä. Valitse sitten Network Settings (Verkon asetukset) > TCP/IP Settings (TCP/IP-asetukset). D. Valitse Dynamic Addressing (Dynaaminen osoite) ja sitten Disabled (Ei käytössä). Valitse sitten Save (Tallenna). E. Valitse IP Address/Host Name (IP-osoite/isäntänimi). Kirjoita tulostimen Gateway Address (Yhdyskäytävän osoite) -arvoksi verkonvalvojan antama osoite. Valitse sitten Close (Sulje). F. Valitse Subnet and Gateway (Aliverkko ja yhdyskäytävä) ja määritä asetukset seuraavasti: Kirjoita Gateway Address (Yhdyskäytävän osoite) -arvoksi verkonvalvojan antama osoite. Kirjoita Subnet Mask (Aliverkon peite) -asetukselle verkonvalvojan antama arvo. Kun olet määrittänyt nämä asetukset, valitse Close (Sulje). G. Kosketa näytön yläreunassa olevaa admin-välilehteä. (Jos System Administrator -käyttäjänimen arvo on muu kuin oletusarvo, tämä nimi näkyy välilehdessä.) Kosketa Log Out (Uloskirjaus) -painiketta. H. Anna tulostimen käynnistyä uudelleen automaattisesti. I. Jos tulostimen Configuration Report (Kokoonpanoraportti) tulostui käynnistyksen aikana, tarkista kohdasta Common User Data (Yleiset käyttäjätiedot), että tulostimelle on määritetty kiinteä IP-osoite vaiheessa E. (Jos Configuration Report (Kokoonpanoraportti) ei tulostunut käynnistyksen aikana, paina ensin tulostimen ohjauspaneelin Machine Status (Laitteen tila) -painiketta, kosketa Machine Information (Laitteen tiedot) -välilehteä, valitse sitten Pages (Sivut) > Configuration Report (Kokoonpanoraportti) ja lopuksi Print (Tulosta).) 20

21 33. Katkaise virta tulostimesta. 34. Irrota käytössä olevat kaapelit. Kytke tulostin, Fiery Controller, verkkokytkin ja verkkokytkimen virtalähde kuvassa esitetyllä tavalla. Toimi seuraavasti: Liitä Fiery Controller ja tulostin verkkokytkimeen ja verkkokytkin verkkoon käyttämällä suoraan kytkettyjä Ethernetkaapeleita (eivät sisälly toimitukseen). Varmista, että kytket kunkin kaapelin Fiery Controller -ohjaimen oikeaan liittimeen. Verkkokytkimen Ethernet-portit ovat toiminnoiltaan samanlaiset, joten ne ovat keskenään vaihtokelpoiset. Ristiin kytkettyä Ethernet-kaapelia ei käytetä Network Switch Connection -menetelmää käytettäessä. 21

22 35. Kytke virta Fiery Controller -ohjaimeen painamalla virtapainiketta kerran. Odota, kunnes LED-näyttöön tulee 00. Kestää noin 3 minuuttia, että Fiery Controller käynnistyy ja näyttöön tulee 00. Aluksi LED-näyttö vilkkuu satunnaisesti ja näkyviin tulee 00. Sen jälkeen näytössä näkyy jonkin aikaa AA ja lopuksi siihen jää

23 36. Kytke virta tulostimeen ja odota, kunnes Start (Aloitus) -sivu tulostuu. Myös Configuration Report (Kokoonpanoraportti) tulostuu, jos tätä koskeva asetus on käytössä. Älä kytke virtaa tulostimeen, ennen kuin Fiery Controller -ohjaimen LED-näyttöön jää pysyvästi arvo 00. KUN TULOSTIMEEN ON KYTKETTY VIRTA, ÄLÄ KOSKE TULOSTIMEEN, ENNEN KUIN START (ALOITUS) -SIVU ON TULOSTUNUT. A. Odota noin 6 minuuttia, kunnes Start (Aloitus) -sivu on tulostunut. Tämän ajan kuluessa Fiery Controller määrittää yhteyden tulostimen ja verkkokytkimen välillä sekä käynnistyy kerran uudelleen automaattisesti. B. Varmista, että Start (Aloitus) -sivun kohdassa kohdassa Printer Information (Tulostimen tiedot) on teksti Configuration Mode: Network Switch. Myös tulostimen IP-osoite näkyy kohdassa Printer Information (Tulostimen tiedot). Asennus Network Switch Connection -menetelmällä on nyt valmis. Säilytä tätä asiakirjaa turvallisessa paikassa lähellä Fiery Controller -ohjainta siltä varalta, että joudut myöhemmin tekemään joitakin asennusvaiheita uudelleen. WorkCentre 7700 Series (EFI) Configuration Mode: Network Switch 23
