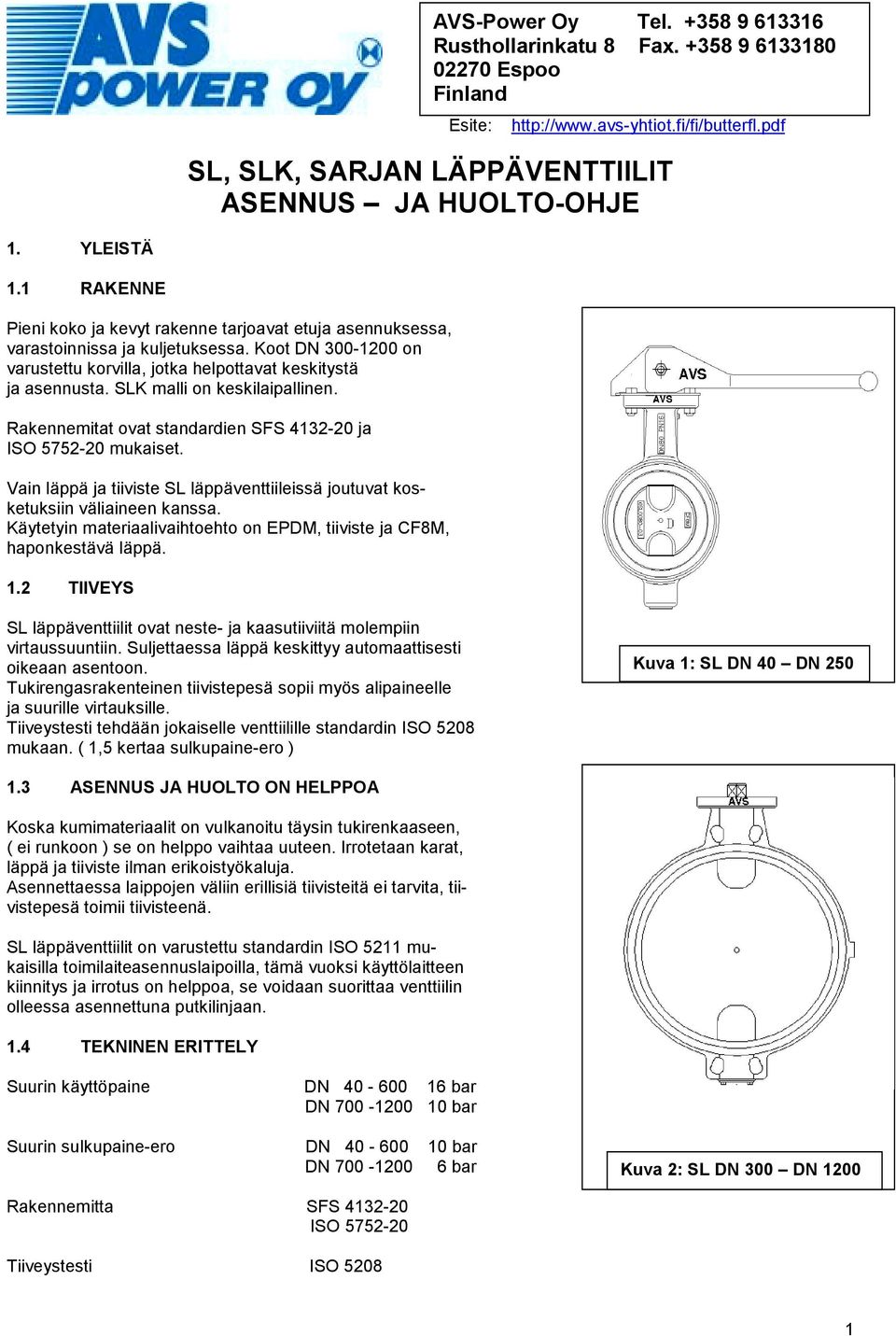

1 AVS-Power Oy Tel Esite: 1. YLEISTÄ 1.1 RAKENNE Pieni koko ja kevyt rakenne tarjoavat etuja asennuksessa, varastoinnissa ja kuljetuksessa. Koot DN on varustettu korvilla, jotka helpottavat keskitystä ja asennusta. SLK malli on keskilaipallinen. Rakennemitat ovat standardien SFS ja ISO mukaiset. Vain läppä ja tiiviste SL läppäventtiileissä joutuvat kosketuksiin väliaineen kanssa. Käytetyin materiaalivaihtoehto on EPDM, tiiviste ja CF8M, haponkestävä läppä. 1.2 TIIVEYS SL läppäventtiilit ovat neste- ja kaasutiiviitä molempiin virtaussuuntiin. Suljettaessa läppä keskittyy automaattisesti oikeaan asentoon. Tukirengasrakenteinen tiivistepesä sopii myös alipaineelle ja suurille virtauksille. Tiiveystesti tehdään jokaiselle venttiilille standardin ISO 5208 mukaan. ( 1,5 kertaa sulkupaine-ero ) Kuva 1: SL DN 40 DN ASENNUS JA HUOLTO ON HELPPOA Koska kumimateriaalit on vulkanoitu täysin tukirenkaaseen, ( ei runkoon ) se on helppo vaihtaa uuteen. Irrotetaan karat, läppä ja tiiviste ilman erikoistyökaluja. Asennettaessa laippojen väliin erillisiä tiivisteitä ei tarvita, tiivistepesä toimii tiivisteenä. SL läppäventtiilit on varustettu standardin ISO 5211 mukaisilla toimilaiteasennuslaipoilla, tämä vuoksi käyttölaitteen kiinnitys ja irrotus on helppoa, se voidaan suorittaa venttiilin olleessa asennettuna putkilinjaan. 1.4 TEKNINEN ERITTELY Suurin käyttöpaine DN bar DN bar Suurin sulkupaine-ero DN bar DN bar Kuva 2: SL DN 300 DN 1200 Rakennemitta SFS ISO Tiiveystesti ISO

Vain läppä ja tiiviste SL läppäventtiileissä joutuvat kosketuksiin väliaineen kanssa. Käytetyin materiaalivaihtoehto on EPDM, tiiviste ja CF8M, haponkestävä läppä. 1.

2 AVS-Power Oy Tel TYYPPIMERKINNÄT JA MATERIAALIT SL V H E R K Venttiilisarja Koodi Varaosakoodi Laippojenväliin SL Keskilaipallinen SLK 2. DN koko mm 3. Runkomateriaali Valurauta GG25 V 0SLxxxx-01V ( xxxx = DN koko) Pallografiitti GGG400 P 0SLxxxx-01P 4. Läppämateriaali Haponkestävä CF8M H 0SLxxxx-03H Valurauta GG25 V 0SLxxxx-03V Halar pinnoitettu CF8M T 0SLxxxx-03T Alupronssi DIN1714 A 0SLxxxx-03A Ruostumaton AISI304 R 0SLxxxx-03R Teräs XXXXX N Erikoistuote 5. Tiivistemateriaali Jatkuva käyttölämpö EPDM EPDM E 0SLxxxx-02E -30ºC +120ºC Neopreni CR C 0SLxxxx-02C -20ºC +80ºC Viton FPM V 0SLxxxx-02V -30ºC +150ºC Hypalon CSM H 0SLxxxx-02H -20ºC +80ºC Silikoni Q S 0SLxxxx-02S -40ºC +180ºC Nitriili NBR N 0SLxxxx-02N -20ºC +80ºC Luonnonkumi NR L 0SLxxxx-02L -45ºC +65ºC Valkoinen NBR NBR O 0SLxxxx-02O -20ºC +80ºC Polyuretaani PUR P 0SLxxxx-02P -40ºC +80ºC 6. Akselimateriaali Haponkestävä/ruostumaton AISI 329/303 R Haponkestävä AISI 316 H 7. Käsikahvat Käsikahva K1 GG25 K1 0SL-31K1V DN Käsikahva K2 GG25 K2 0SL-31K2V DN Käyttölaiteliitäntä Standardin ISO 5211 mukaan Akselit DIN neliö 45º 2

Läppämateriaali Haponkestävä CF8M H 0SLxxxx-03H Valurauta GG25 V 0SLxxxx-03V Halar pinnoitettu CF8M T 0SLxxxx-03T Alupronssi DIN1714 A 0SLxxxx-03A Ruostumaton AISI304 R 0SLxxxx-03R Teräs XXXXX N

3 3. Venttiilien merkinnät Runkomateriaali, DN koko; rungon paineluokka. Läpässä materiaali ja varaosanumero. Konekilpi. Venttiilien merkinnät AVS-Power Oy Tel Kuva 3: merkinnät 4. Kuljetus ja varastointi Kuljetus tukevassa pakkauksessa Älä nosta käsivaihteen pyörästä tai toimilaitteesta Varastoi tuuletetussa ja kuivassa paikassa Suojaa alustan kosteudelta, varastoi hyllyssä tai lavalla Suojaa pölyltä ja lialta Säilytä läppä avoimena, noin 15-20º Venttiilien nostaminen EI NÄIN!!! Kuva 4: nostaminen 3

Kuljetus ja varastointi Kuljetus tukevassa pakkauksessa Älä nosta käsivaihteen pyörästä tai toimilaitteesta Varastoi tuuletetussa

4 5. Asennus putkistoon (Kuva 5) AVS-Power Oy Tel Venttiilit asennetaan putkistoon yleensä läppä avoimena, jotta varmistuttaisiin keskeisyydestä venttiili tulisi muutaman kerran avata ja sulkea ennen asennusta. Ennen läpän liikuttamista tiiviste on tarkastettava ja puhdistettava, liikuttamista helpottaa jos tiiviste voidellaan Siliconi sprayllä tai saippuavedellä. Asennus aloitetaan asettamalla laippojen alapuolen pultit paikoilleen jolloin venttiili pysyy niiden varassa, DN rungoissa on korvat joita käytetään apuna. Venttiili asetetaan laippojen väliin ja loput pultit asetetaan paikoilleen, kiristys tapahtuu asteittain varmistaen venttiilin pysyminen keskellä laippoja. Läppä voi vahingoittua osuessaan laippaan, samoin käytettäessä standardista poikkeavia laippoja varmistettava, että läppä mahtuu aukeamaan. Lopullinen kiristys ( Ristiinkiristys) suoritetaan kun yllämainitut toimenpiteet on suoritettu Kiristyksen jälkeen tarkistetaan laippojen yhdensuuntaisuus, jos poikkeamia on saattaa esiintyä vuotoja, eikä korjaus ole mahdollinen käytetään laippatiivisteitä lisätiivistämiseen. Pääteventtiileinä käytettäessä (Esim.; SLK) suosittelemme vastalaippaa jos putkistossa on korkeapaine tai esiintyy paineiskuja. Jos putkistossa kulkee lietteitä tai mutaa ym. suosittelemme asennusta vaakatasoon. Kuva 5: asennus 4

Ennen läpän liikuttamista tiiviste on tarkastettava ja puhdistettava, liikuttamista helpottaa jos tiiviste voidellaan Siliconi sprayllä tai saippuavedellä.

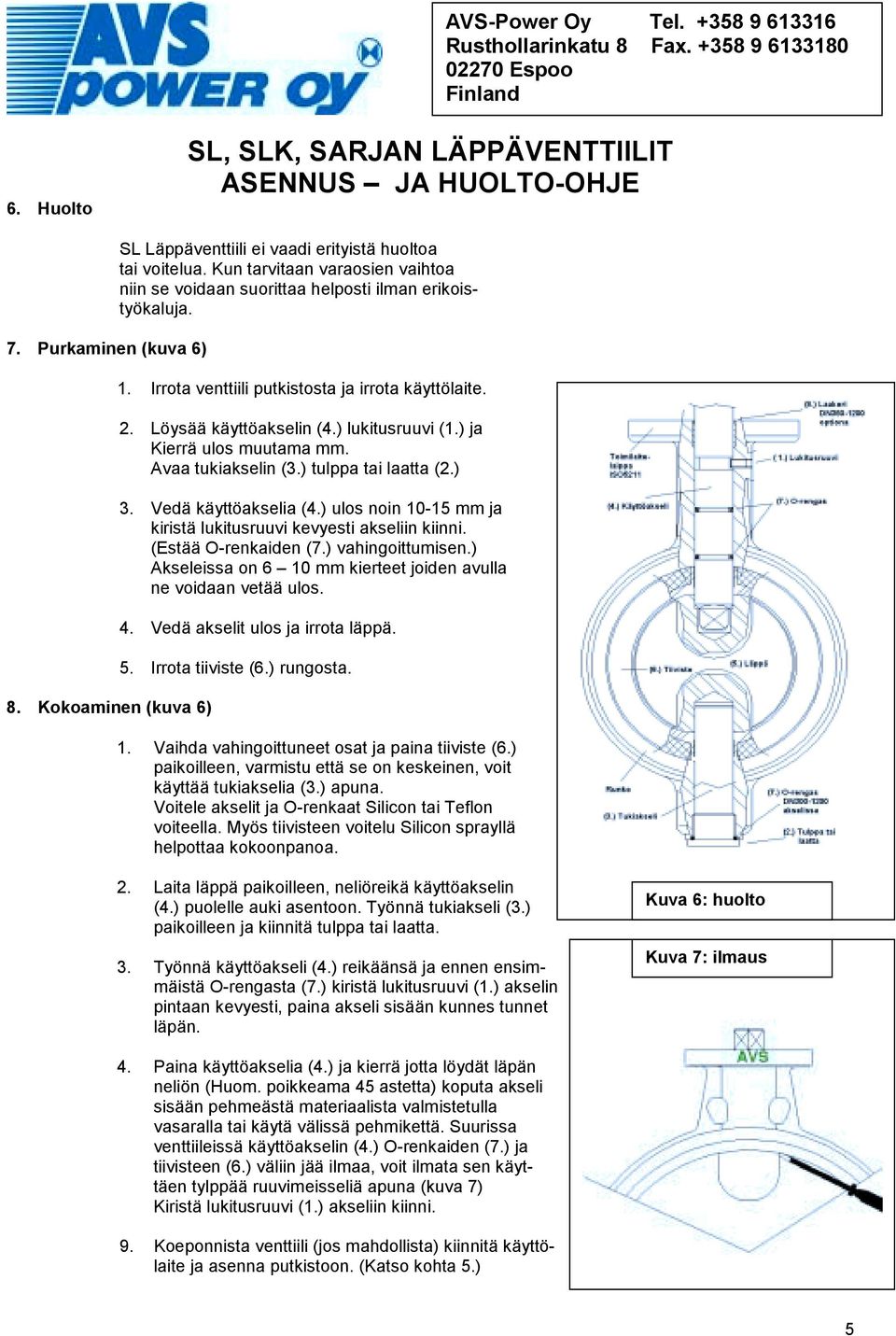

5 AVS-Power Oy Tel Huolto 7. Purkaminen (kuva 6) 8. Kokoaminen (kuva 6) SL Läppäventtiili ei vaadi erityistä huoltoa tai voitelua. Kun tarvitaan varaosien vaihtoa niin se voidaan suorittaa helposti ilman erikoistyökaluja. 1. Irrota venttiili putkistosta ja irrota käyttölaite. 2. Löysää käyttöakselin (4.) lukitusruuvi (1.) ja Kierrä ulos muutama mm. Avaa tukiakselin (3.) tulppa tai laatta (2.) 3. Vedä käyttöakselia (4.) ulos noin mm ja kiristä lukitusruuvi kevyesti akseliin kiinni. (Estää O-renkaiden (7.) vahingoittumisen.) Akseleissa on 6 10 mm kierteet joiden avulla ne voidaan vetää ulos. 4. Vedä akselit ulos ja irrota läppä. 5. Irrota tiiviste (6.) rungosta. 1. Vaihda vahingoittuneet osat ja paina tiiviste (6.) paikoilleen, varmistu että se on keskeinen, voit käyttää tukiakselia (3.) apuna. Voitele akselit ja O-renkaat Silicon tai Teflon voiteella. Myös tiivisteen voitelu Silicon sprayllä helpottaa kokoonpanoa. 2. Laita läppä paikoilleen, neliöreikä käyttöakselin (4.) puolelle auki asentoon. Työnnä tukiakseli (3.) paikoilleen ja kiinnitä tulppa tai laatta. 3. Työnnä käyttöakseli (4.) reikäänsä ja ennen ensimmäistä O-rengasta (7.) kiristä lukitusruuvi (1.) akselin pintaan kevyesti, paina akseli sisään kunnes tunnet läpän. Kuva 6: huolto Kuva 7: ilmaus 4. Paina käyttöakselia (4.) ja kierrä jotta löydät läpän neliön (Huom. poikkeama 45 astetta) koputa akseli sisään pehmeästä materiaalista valmistetulla vasaralla tai käytä välissä pehmikettä. Suurissa venttiileissä käyttöakselin (4.) O-renkaiden (7.) ja tiivisteen (6.) väliin jää ilmaa, voit ilmata sen käyttäen tylppää ruuvimeisseliä apuna (kuva 7) Kiristä lukitusruuvi (1.) akseliin kiinni. 9. Koeponnista venttiili (jos mahdollista) kiinnitä käyttölaite ja asenna putkistoon. (Katso kohta 5.) 5

) ja Kierrä ulos muutama mm. Avaa tukiakselin (3.) tulppa tai laatta (2.) 3. Vedä käyttöakselia (4.) ulos noin 10-15 mm ja kiristä lukitusruuvi kevyesti akseliin kiinni. (Estää O-renkaiden (7.

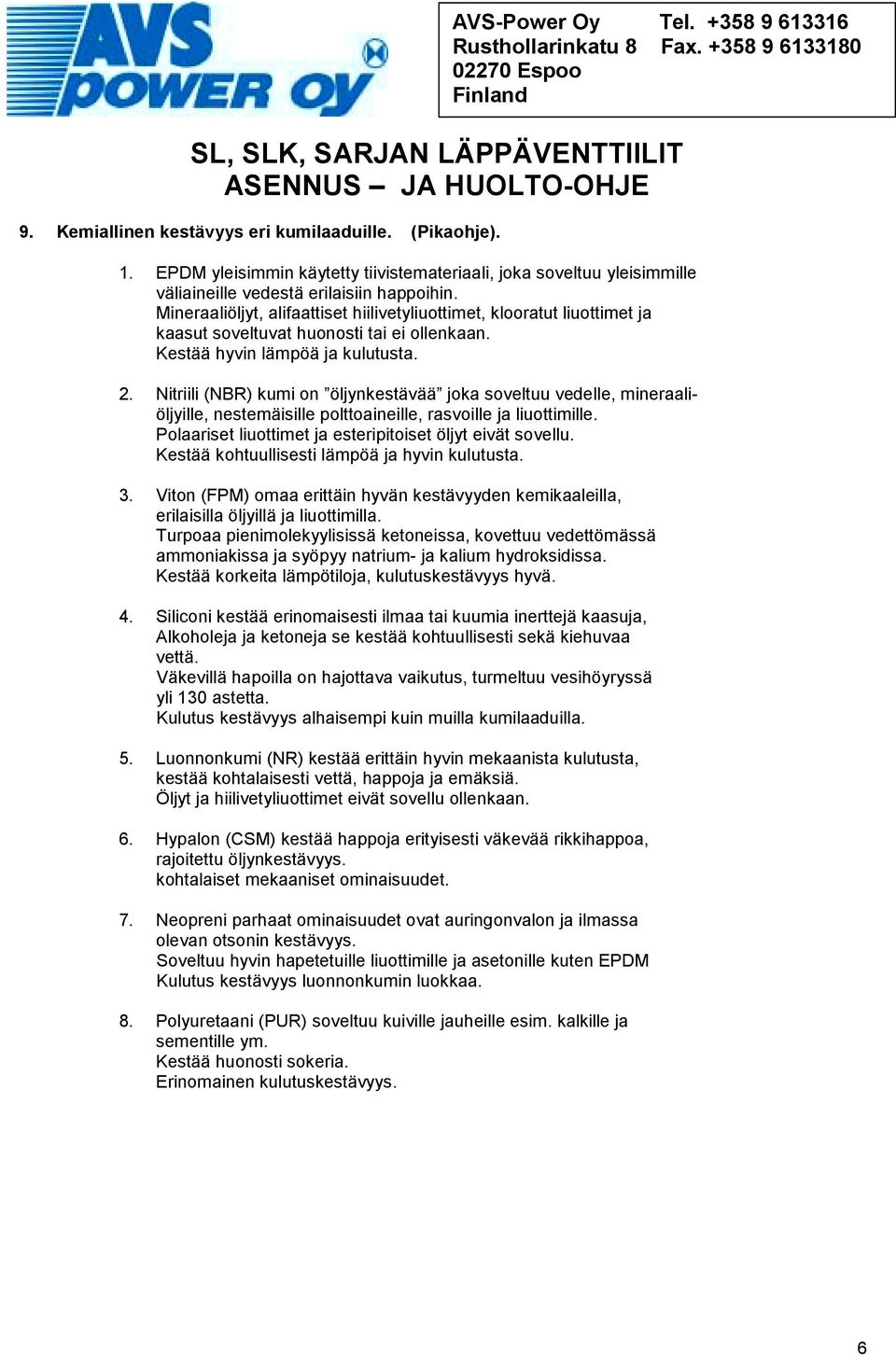

6 9. Kemiallinen kestävyys eri kumilaaduille. (Pikaohje). 1. EPDM yleisimmin käytetty tiivistemateriaali, joka soveltuu yleisimmille väliaineille vedestä erilaisiin happoihin. Mineraaliöljyt, alifaattiset hiilivetyliuottimet, klooratut liuottimet ja kaasut soveltuvat huonosti tai ei ollenkaan. Kestää hyvin lämpöä ja kulutusta. 2. Nitriili (NBR) kumi on öljynkestävää joka soveltuu vedelle, mineraaliöljyille, nestemäisille polttoaineille, rasvoille ja liuottimille. Polaariset liuottimet ja esteripitoiset öljyt eivät sovellu. Kestää kohtuullisesti lämpöä ja hyvin kulutusta. 3. Viton (FPM) omaa erittäin hyvän kestävyyden kemikaaleilla, erilaisilla öljyillä ja liuottimilla. Turpoaa pienimolekyylisissä ketoneissa, kovettuu vedettömässä ammoniakissa ja syöpyy natrium- ja kalium hydroksidissa. Kestää korkeita lämpötiloja, kulutuskestävyys hyvä. 4. Siliconi kestää erinomaisesti ilmaa tai kuumia inerttejä kaasuja, Alkoholeja ja ketoneja se kestää kohtuullisesti sekä kiehuvaa vettä. Väkevillä hapoilla on hajottava vaikutus, turmeltuu vesihöyryssä yli 130 astetta. Kulutus kestävyys alhaisempi kuin muilla kumilaaduilla. 5. Luonnonkumi (NR) kestää erittäin hyvin mekaanista kulutusta, kestää kohtalaisesti vettä, happoja ja emäksiä. Öljyt ja hiilivetyliuottimet eivät sovellu ollenkaan. 6. Hypalon (CSM) kestää happoja erityisesti väkevää rikkihappoa, rajoitettu öljynkestävyys. kohtalaiset mekaaniset ominaisuudet. 7. Neopreni parhaat ominaisuudet ovat auringonvalon ja ilmassa olevan otsonin kestävyys. Soveltuu hyvin hapetetuille liuottimille ja asetonille kuten EPDM Kulutus kestävyys luonnonkumin luokkaa. 8. Polyuretaani (PUR) soveltuu kuiville jauheille esim. kalkille ja sementille ym. Kestää huonosti sokeria. Erinomainen kulutuskestävyys. AVS-Power Oy Tel

Nitriili (NBR) kumi on öljynkestävää joka soveltuu vedelle, mineraaliöljyille, nestemäisille polttoaineille, rasvoille ja liuottimille. Polaariset liuottimet ja esteripitoiset öljyt eivät sovellu.
