WISE Modbus taulukot. Tekninen käsikirja Modbus RTU-listat ja taulukkotiedot. Uudet versiot ja toiminnot. 24 V Modbus

Koko: px
Aloita esitys sivulta:

Download "WISE Modbus taulukot. Tekninen käsikirja Modbus RTU-listat ja taulukkotiedot. Uudet versiot ja toiminnot. 24 V Modbus"

Transkriptio

1 WISE Modbus taulukot Tekninen käsikirja Modbus RTU-listat ja taulukkotiedot V Modbus Uudet versiot ja toiminnot ADAPT-ilmalaite ja Damper ohjelmistoversiolla 5.2 ADAPT Damper CAC-säädöllä CONTROL Room ja Zone 1

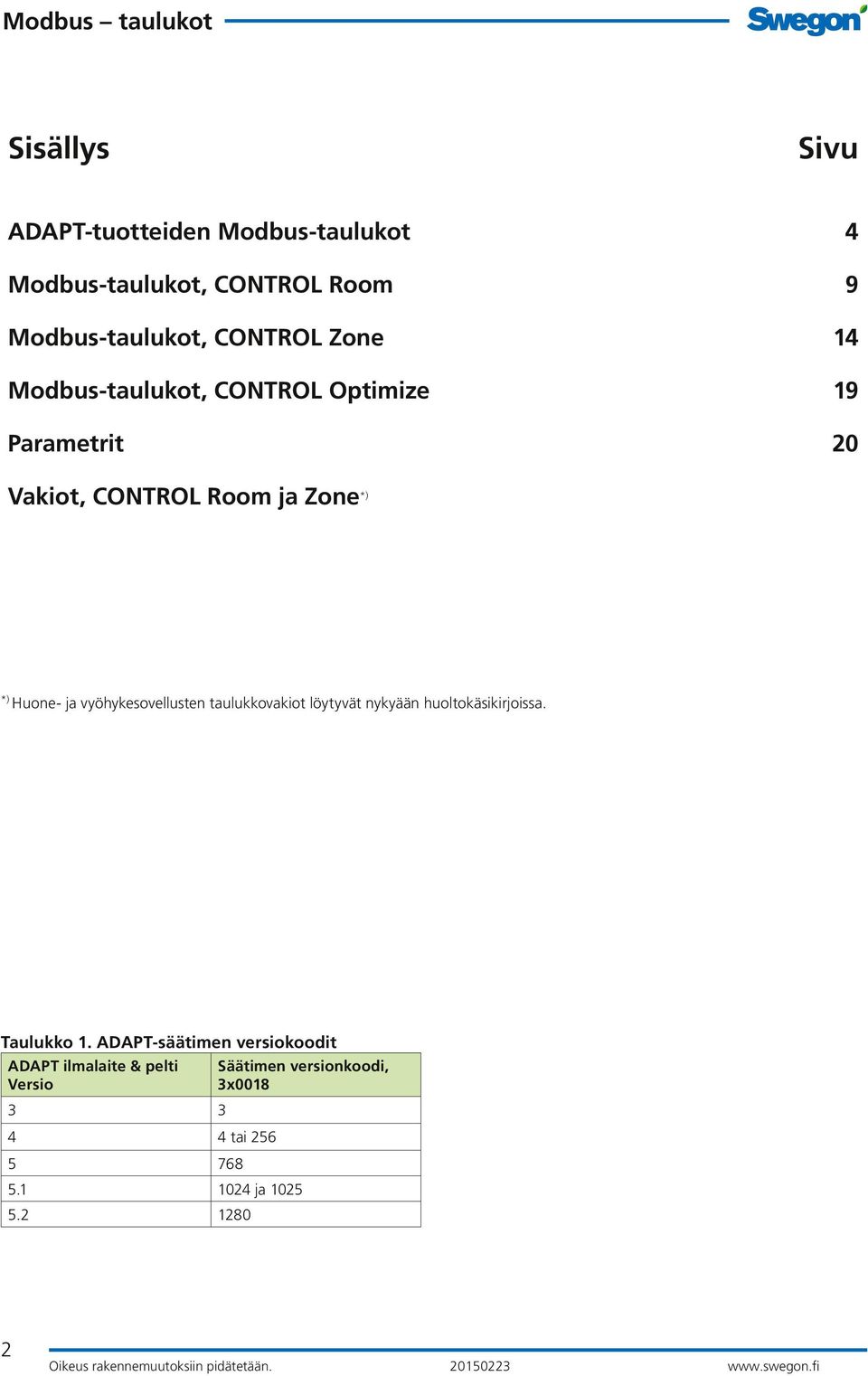

2 Sisällys Sivu ADAPT-tuotteiden Modbus-taulukot 4 Modbus-taulukot, CONTROL Room 9 Modbus-taulukot, CONTROL Zone 14 Modbus-taulukot, CONTROL Optimize 19 Parametrit 20 Vakiot, CONTROL Room ja Zone *) *) Huone- ja vyöhykesovellusten taulukkovakiot löytyvät nykyään huoltokäsikirjoissa. Taulukko 1. ADAPT-säätimen versiokoodit ADAPT ilmalaite & pelti Versio tai 256 Säätimen versionkoodi, 3x ja

3 ADAPT-tuotteiden Modbus-muuttujat Coil Status Discrete Output (1-bittinen) luku/kirjoitus Modbus Nimitys Min/Maks Selitys Vakio Versio 0x0001 Hätäohjaus 0/1 Aktivoi tuotteen pellin hätätilan 0 0x0002 Hätätilan vaikutus 0/1 0=Pelti sulkeutuu, kun hätäohjaus on aktiivinen, 1= Pelti avautuu, kun hätäohjaus on aktiivinen 0 0x0003 Testitila 0/1 1=Käytetään pellin käsinsäätöön tiettyihin asentoihin, merkkivalo palaa oranssina. 0 0x0004 Läsnäolon tarkastus 0/1 0= Normaalikäyttö sisäisellä tai ulkoisella läsnäoloanturilla 1= Läsnäolotilan pakko-ohjaus 0 0x0005 Läsnäolotila 0/1 0= Pakko-ohjaus poissaolotilaan 1= Pakko-ohjaus läsnäolotilaan 0 0x0006 Patteriohjaus aktivoitu 0/1 1=Lämpötilan säätö vesipatterilla aktivoitu, 0 = Pelkkä ilmajäähdytys. Venttiilien jaksoittainen käyttö, katso 1 4x x0007 Yöjäähdytys 0/1 Ulkoinen aktivointi rakennusautomaatio-/gold-järjestelmästä 0=Normaali käyttö, 1= Yöjäähdytys päällä. 0 0x0008 Pikalämmitys 0/1 Aktivoi aamulämmityksen lämpimällä ilmalla 0 5 0x0009 Venttiilitesti 0/1 Aktivoi patteriventtiililähdön 8 minuutiksi 0 5 0x0010 Käänteinen hätätoiminto 0/1 Muuttaa orjalaitteen hätätilan niin, että se liikkuu päinvastoin kuin isäntälaite 0 5 0x0011 Tehostettu ilmanvaihto 0/1 Aktivoi tehostetun ilmanvaihdon pidemmän poissaolon jälkeen 0 5 0x0012 Ilmanlaadun valvonta 0/1 Aktivoi ilmanlaadun säädön poissaolotilassa 0 5 1x0013 0/1 1x0014 0/1 Modbus taulukot Input Status Erillinen tulo (1-bittinen), vain luku Modbus Nimitys Min/Maks Selitys Versio 1x0001 Läsnäoloanturin signaalitaso 0/1 1x0002 Säätimen läsnäolotila 0/1 Sisäänrakennetun läsnäoloanturin tila. 1= läsnäolo havaittu 0 =ei läsnäoloa, arvo palautuu nollaan 1 minuutin kuluttua. Järjestelmän läsnäolotila. 1= länäolo, 0 =poissaolo, palautuu parametrissa 4x0034 asetetun ajan kuluttua. 1x0003 Varalla 0/1 Varalla 1x0004 Varalla 0/1 Varalla 1x0005 Hälytys 1 liikeratavika 0/1 Käyttöhälytys; 1=liikeratavika pellin säädössä merkkivalo palaa punaisena 1x0006 Hälytys 2 moottorivika 0/1 Käyttöhälytys; 1=moottorivika merkkivalo palaa punaisena 1x0007 Hälytys 3 paineanturivika 0/1 Käyttöhälytys; 1=paineanturin arvo ei ole sallitulla alueella merkkivalo palaa punaisena 1x0008 1x0009 1x0010 Hälytys 4 lämpötilaanturin vika Hälytys 5 lämpötilaanturin vika Hälytys 6 virheelliset asetusarvot 0/1 0/1 0/1 1x0011 Vika CAC-anturissa 0/1 1x0012 Viihtyvyyshälytys lämpötila 0/1 1x0013 Viihtyvyyshälytys CO 2 0/1 1x0014 0/1 1x0015 0/1 Käyttöhälytys; 1=huoneanturin arvo ei ole sallitulla alueella merkkivalo palaa punaisena Käyttöhälytys; 1=lämpötila-anturin 2 arvo ei ole sallitulla alueella merkkivalo palaa punaisena Käyttöhälytys: 1=lämmityksen/jäähdytyksen asetusarvot ovat päällekkäisiä merkkivalo palaa punaisena Käyttöhälytys; 1=Signaali CAC-anturilta on virheellinen tai se puuttuu Huonelämpötila poikkeaa asetusarvosta yli ±2 C. Raja voidaan muuttaa muuttujalla 4x0040 Merkkivalo vilkkuu punaisena/ vihreänä CO 2 -arvo ylittää maksimirajan yli 200 ppm:llä. Raja voidaan muuttaa muuttujalla 4x0041 Merkkivalo vilkkuu punaisena/ vihreänä

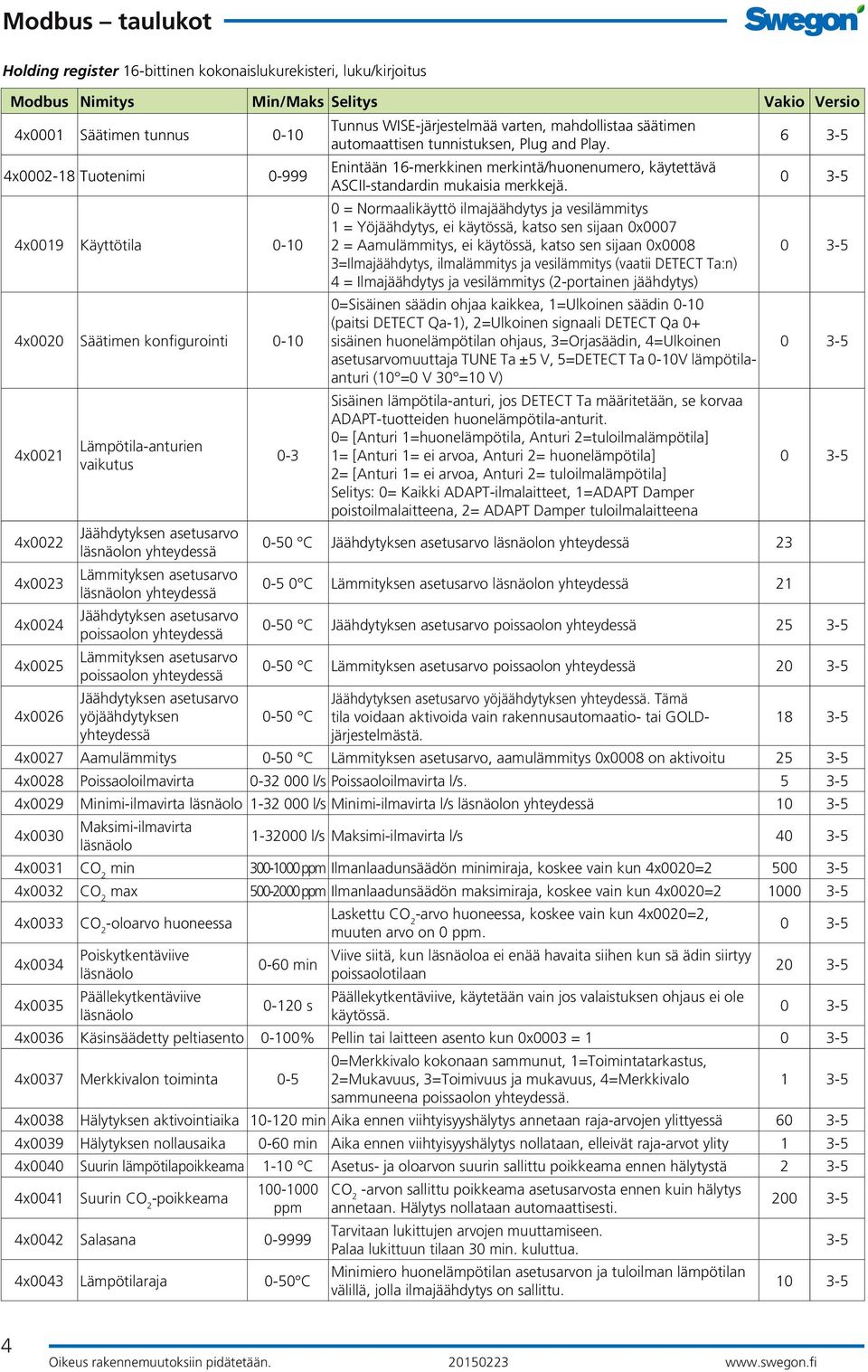

4 Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus Modbus Nimitys Min/Maks Selitys Vakio Versio 4x0001 Säätimen tunnus x Tuotenimi x0019 Käyttötila x0020 Säätimen konfigurointi x0021 4x0022 4x0023 4x0024 4x0025 4x0026 Lämpötila-anturien vaikutus Jäähdytyksen asetusarvo läsnäolon yhteydessä Lämmityksen asetusarvo läsnäolon yhteydessä Jäähdytyksen asetusarvo poissaolon yhteydessä Lämmityksen asetusarvo poissaolon yhteydessä Jäähdytyksen asetusarvo yöjäähdytyksen yhteydessä 0-3 Tunnus WISE-järjestelmää varten, mahdollistaa säätimen automaattisen tunnistuksen, Plug and Play. Enintään 16-merkkinen merkintä/huonenumero, käytettävä ASCII-standardin mukaisia merkkejä. 0 = Normaalikäyttö ilmajäähdytys ja vesilämmitys 1 = Yöjäähdytys, ei käytössä, katso sen sijaan 0x = Aamulämmitys, ei käytössä, katso sen sijaan 0x0008 3=Ilmajäähdytys, ilmalämmitys ja vesilämmitys (vaatii DETECT Ta:n) 4 = Ilmajäähdytys ja vesilämmitys (2-portainen jäähdytys) 0=Sisäinen säädin ohjaa kaikkea, 1=Ulkoinen säädin 0-10 (paitsi DETECT Qa-1), 2=Ulkoinen signaali DETECT Qa 0+ sisäinen huonelämpötilan ohjaus, 3=Orjasäädin, 4=Ulkoinen asetusarvomuuttaja TUNE Ta ±5 V, 5=DETECT Ta 0-10V lämpötilaanturi (10 =0 V 30 =10 V) Sisäinen lämpötila-anturi, jos DETECT Ta määritetään, se korvaa ADAPT-tuotteiden huonelämpötila-anturit. 0= [Anturi 1=huonelämpötila, Anturi 2=tuloilmalämpötila] 1= [Anturi 1= ei arvoa, Anturi 2= huonelämpötila] 2= [Anturi 1= ei arvoa, Anturi 2= tuloilmalämpötila] Selitys: 0= Kaikki ADAPT-ilmalaitteet, 1=ADAPT Damper poistoilmalaitteena, 2= ADAPT Damper tuloilmalaitteena 0-50 C Jäähdytyksen asetusarvo läsnäolon yhteydessä C Lämmityksen asetusarvo läsnäolon yhteydessä C Jäähdytyksen asetusarvo poissaolon yhteydessä C Lämmityksen asetusarvo poissaolon yhteydessä C Jäähdytyksen asetusarvo yöjäähdytyksen yhteydessä. Tämä tila voidaan aktivoida vain rakennusautomaatio- tai GOLDjärjestelmästä. 18 4x0027 Aamulämmitys 0-50 C Lämmityksen asetusarvo, aamulämmitys 0x0008 on aktivoitu 25 4x0028 Poissaoloilmavirta l/s Poissaoloilmavirta l/s. 5 4x0029 Minimi-ilmavirta läsnäolo l/s Minimi-ilmavirta l/s läsnäolon yhteydessä 10 4x0030 Maksimi-ilmavirta läsnäolo l/s Maksimi-ilmavirta l/s 40 4x0031 CO 2 min ppm Ilmanlaadunsäädön minimiraja, koskee vain kun 4x0020= x0032 CO 2 max ppm Ilmanlaadunsäädön maksimiraja, koskee vain kun 4x0020= x0033 CO 2 -oloarvo huoneessa Laskettu CO 2 -arvo huoneessa, koskee vain kun 4x0020=2, muuten arvo on 0 ppm. 0 4x0034 4x0035 Poiskytkentäviive läsnäolo Päällekytkentäviive läsnäolo 0-60 min s Viive siitä, kun läsnäoloa ei enää havaita siihen kun sä ädin siirtyy poissaolotilaan Päällekytkentäviive, käytetään vain jos valaistuksen ohjaus ei ole käytössä x0036 Käsinsäädetty peltiasento 0-100% Pellin tai laitteen asento kun 0x0003 = 1 0 4x0037 Merkkivalon toiminta 0-5 0=Merkkivalo kokonaan sammunut, 1=Toimintatarkastus, 2=Mukavuus, 3=Toimivuus ja mukavuus, 4=Merkkivalo 1 sammuneena poissaolon yhteydessä. 4x0038 Hälytyksen aktivointiaika min Aika ennen viihtyisyyshälytys annetaan raja-arvojen ylittyessä 60 4x0039 Hälytyksen nollausaika 0-60 min Aika ennen viihtyisyyshälytys nollataan, elleivät raja-arvot ylity 1 4x0040 Suurin lämpötilapoikkeama 1-10 C Asetus- ja oloarvon suurin sallittu poikkeama ennen hälytystä 2 4x0041 Suurin CO 2 -poikkeama ppm 4x0042 Salasana x0043 Lämpötilaraja 0-50 C CO 2 -arvon sallittu poikkeama asetusarvosta ennen kuin hälytys annetaan. Hälytys nollataan automaattisesti. Tarvitaan lukittujen arvojen muuttamiseen. Palaa lukittuun tilaan 30 min. kuluttua. Minimiero huonelämpötilan asetusarvon ja tuloilman lämpötilan välillä, jolla ilmajäähdytys on sallittu

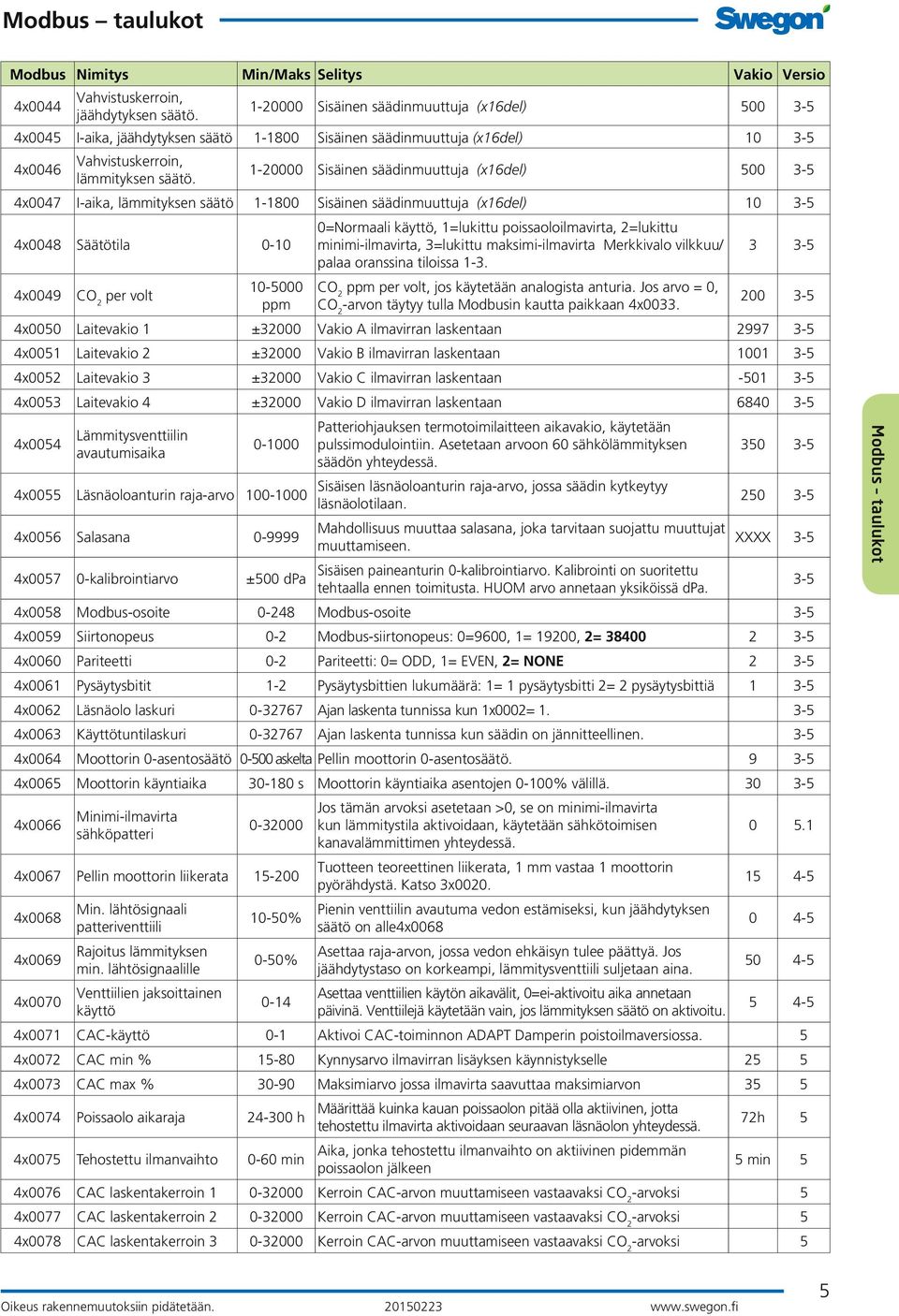

5 Modbus Nimitys Min/Maks Selitys Vakio Versio 4x0044 Vahvistuskerroin, jäähdytyksen säätö Sisäinen säädinmuuttuja (x16del) 500 4x0045 I-aika, jäähdytyksen säätö Sisäinen säädinmuuttuja (x16del) 10 4x0046 Vahvistuskerroin, lämmityksen säätö Sisäinen säädinmuuttuja (x16del) 500 4x0047 I-aika, lämmityksen säätö Sisäinen säädinmuuttuja (x16del) 10 4x0048 Säätötila =Normaali käyttö, 1=lukittu poissaoloilmavirta, 2=lukittu minimi-ilmavirta, 3=lukittu maksimi-ilmavirta Merkkivalo vilkkuu/ palaa oranssina tiloissa x0049 CO 2 per volt ppm CO 2 ppm per volt, jos käytetään analogista anturia. Jos arvo = 0, CO 2 -arvon täytyy tulla Modbusin kautta paikkaan 4x x0050 Laitevakio 1 ±32000 Vakio A ilmavirran laskentaan x0051 Laitevakio 2 ±32000 Vakio B ilmavirran laskentaan x0052 Laitevakio 3 ±32000 Vakio C ilmavirran laskentaan x0053 Laitevakio 4 ±32000 Vakio D ilmavirran laskentaan x0054 Lämmitysventtiilin avautumisaika x0055 Läsnäoloanturin raja-arvo x0056 Salasana x kalibrointiarvo ±500 dpa Patteriohjauksen termotoimilaitteen aikavakio, käytetään pulssimodulointiin. Asetetaan arvoon 60 sähkölämmityksen säädön yhteydessä. Sisäisen läsnäoloanturin raja-arvo, jossa säädin kytkeytyy läsnäolotilaan. Mahdollisuus muuttaa salasana, joka tarvitaan suojattu muuttujat muuttamiseen. Sisäisen paineanturin 0-kalibrointiarvo. Kalibrointi on suoritettu tehtaalla ennen toimitusta. HUOM arvo annetaan yksiköissä dpa XXXX 4x0058 Modbus-osoite Modbus-osoite 4x0059 Siirtonopeus 0-2 Modbus-siirtonopeus: 0=9600, 1= 19200, 2= x0060 Pariteetti 0-2 Pariteetti: 0= ODD, 1= EVEN, 2= NONE 2 4x0061 Pysäytysbitit 1-2 Pysäytysbittien lukumäärä: 1= 1 pysäytysbitti 2= 2 pysäytysbittiä 1 4x0062 Läsnäolo laskuri Ajan laskenta tunnissa kun 1x0002= 1. 4x0063 Käyttötuntilaskuri Ajan laskenta tunnissa kun säädin on jännitteellinen. 4x0064 Moottorin 0-asentosäätö askelta Pellin moottorin 0-asentosäätö. 9 4x0065 Moottorin käyntiaika s Moottorin käyntiaika asentojen 0-100% välillä. 30 4x0066 Minimi-ilmavirta sähköpatteri x0067 Pellin moottorin liikerata x0068 4x0069 4x0070 Min. lähtösignaali patteriventtiili Rajoitus lämmityksen min. lähtösignaalille Venttiilien jaksoittainen käyttö 10-50% 0-50% 0-14 Jos tämän arvoksi asetetaan >0, se on minimi-ilmavirta kun lämmitystila aktivoidaan, käytetään sähkötoimisen kanavalämmittimen yhteydessä. Tuotteen teoreettinen liikerata, 1 mm vastaa 1 moottorin pyörähdystä. Katso 3x0020. Pienin venttiilin avautuma vedon estämiseksi, kun jäähdytyksen säätö on alle4x0068 Asettaa raja-arvon, jossa vedon ehkäisyn tulee päättyä. Jos jäähdytystaso on korkeampi, lämmitysventtiili suljetaan aina. Asettaa venttiilien käytön aikavälit, 0=ei-aktivoitu aika annetaan päivinä. Venttiilejä käytetään vain, jos lämmityksen säätö on aktivoitu x0071 CAC-käyttö 0-1 Aktivoi CAC-toiminnon ADAPT Damperin poistoilmaversiossa. 5 4x0072 CAC min % Kynnysarvo ilmavirran lisäyksen käynnistykselle x0073 CAC max % Maksimiarvo jossa ilmavirta saavuttaa maksimiarvon x0074 Poissaolo aikaraja h Määrittää kuinka kauan poissaolon pitää olla aktiivinen, jotta tehostettu ilmavirta aktivoidaan seuraavan läsnäolon yhteydessä. 72h 5 4x0075 Tehostettu ilmanvaihto 0-60 min Aika, jonka tehostettu ilmanvaihto on aktiivinen pidemmän poissaolon jälkeen 5 min 5 4x0076 CAC laskentakerroin Kerroin CAC-arvon muuttamiseen vastaavaksi CO 2 -arvoksi 5 4x0077 CAC laskentakerroin Kerroin CAC-arvon muuttamiseen vastaavaksi CO 2 -arvoksi 5 4x0078 CAC laskentakerroin Kerroin CAC-arvon muuttamiseen vastaavaksi CO 2 -arvoksi 5 Modbus taulukot 5

6 Modbus Nimitys Min/Maks Selitys Vakio Versio 4x0079 Lämpötilan kalibrointi Au ± Korjauskerroin alilämpöinen ilma 5.1 4x0080 Lämpötilan kalibrointi Bu ± Korjauskerroin alilämpöinen ilma 5.1 4x0081 Lämpötilan kalibrointi Cu ± Korjauskerroin alilämpöinen ilma 5.1 4x0082 Lämpötilan kalibrointi Du ± Korjauskerroin alilämpöinen ilma 5.1 4x0083 Lämpötilan kalibrointi Eu ± Korjauskerroin alilämpöinen ilma 5.1 4x0084 Lämpötilan kalibrointi Fu ± Korjauskerroin alilämpöinen ilma 5.1 4x0085 Lämpötilan kalibrointi Ao ± Korjauskerroin alilämpöinen ilma 5.1 4x0086 Lämpötilan kalibrointi Bo ± Korjauskerroin ylilämpöinen ilma 5.1 4x0087 Lämpötilan kalibrointi Co ± Korjauskerroin alilämpöinen ilma 5.1 4x0088 Lämpötilan kalibrointi Do ± Korjauskerroin alilämpöinen ilma 5.1 4x0089 Lämpötilan kalibrointi Eo ± Korjauskerroin alilämpöinen ilma 5.1 4x0090 Lämpötilan kalibrointi Fo ± Korjauskerroin alilämpöinen ilma 5.1 Input register 16-bittinen kokonaislukurekisteri, luku/kirjoitus Modbus Nimitys Min/Maks Selitys Vakio Versio 3x0001 Huonelämpötila Huonelämpötila näytetään desiasteissa C*10! 3x0002 Tuloilman lämpötila Tuloilman lämpötila näytetään desiasteissa C*10! 3x0003 Laskettu lämpötilan asetusarvo Laskettu huonelämpötilan asetusarvo. Kun lämpötila on kuolleella alueella, näytetään huonelämpötila. Näytetään desiasteina C*10! 3x0004 Lämpötilan poikkeama Asetus- ja oloarvon poikkeama, näytetään desiasteissa C*10! 3x0005 Ulkoinen asetusarvotaso 0-100% Asetusarvo ilmavirran tasolle toiselta säätimeltä. 0%=pienin ilmavirta (4x0028 tai 4x0029) 100%=maksimi-ilmavirta. 3x0006 Laskettu ilmavirran taso 0-100% Asetusarvo ilmavirralle sisäiseltä säätimeltä, 0%=pienin ilmavirta (4x0028 tai 4x0029) 100%=maksimi-ilmavirta. 3x0007 Todellinen ilmavirta Todellinen ilmavirta l/s laskettuna laitteen asennon ja paineen l/s perusteella 3x0008 Jäähdytystaso 0-100% Jäähdytystaso säätöjaksossa. 100%=maksimijäähdytys. 3x0009 Lämmitystaso 0-100% Lämmitystaso säätöjaksossa. 100%=maksimilämmitys. 3x x0011 Hälytystoiminto A Summahälytys (A) alkaen muuttujat 1x0005-1x0011 3x0012 Hälytystoiminto B 0000 Summahälytys (B) alkaen muuttujat 1x0012-1x0015 3x0013 Paineanturin arvo dpa Ilmalaitteen paine ilmavirtalaskentaa varten, dpa. 3x0014 Läsnäoloanturin tunnistus Sisäänrakennetun läsnäoloanturin tunnistustaso 3x0015 Konfiguraatio Coil Status muuttujien 1-16 binäärisumma 3x0016 Konfiguraatio Input Status muuttujien 1-16 binäärisumma 3x0017 Pellin asento Todellinen pellin asento prosentteina, jossa 0=suljettu ja 100=auki. 3x0018 Ohjelmaversio Ohjelmiston versionumero 3x0019 Sarjanumero Säätimen sarjanumero, alle 100 viittaa esisarjoihin. 3x0020 Havaittu liikerata Havaittu liikerata jännitteen kytkennän jälkeen x0021 Venttiililähdön taso prosentteina x0022 CAC taso % Näyttää patterilähdön tason. Arvo voi olla yli 0 % myös jäähdytystilassa, jos ikkunavedon esto on valittu. Todellinen ilmanlaatu, vain ADAPT Damperin poistoilmaversiossa 3x0023 CAC > CO 2 ppm CAC-arvo muunnettuna vastaavaan CO 2 -arvoon 5 3x0024 Ilmavirran asetusarvo l/s Laskettu ilmavirran asetusarvo

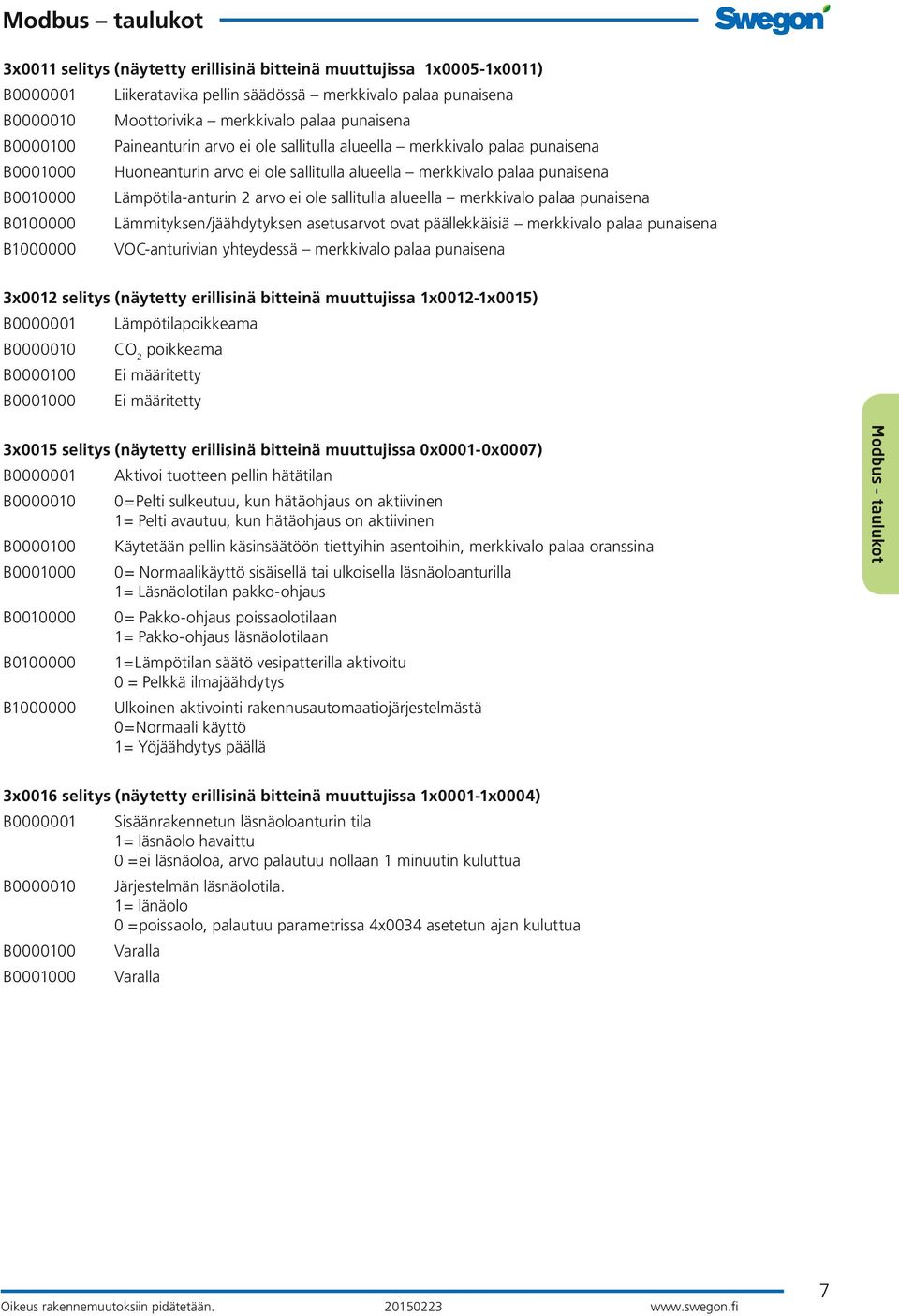

7 3x0011 selitys (näytetty erillisinä bitteinä muuttujissa 1x0005-1x0011) B Liikeratavika pellin säädössä merkkivalo palaa punaisena B Moottorivika merkkivalo palaa punaisena B Paineanturin arvo ei ole sallitulla alueella merkkivalo palaa punaisena B Huoneanturin arvo ei ole sallitulla alueella merkkivalo palaa punaisena B Lämpötila-anturin 2 arvo ei ole sallitulla alueella merkkivalo palaa punaisena B Lämmityksen/jäähdytyksen asetusarvot ovat päällekkäisiä merkkivalo palaa punaisena B VOC-anturivian yhteydessä merkkivalo palaa punaisena 3x0012 selitys (näytetty erillisinä bitteinä muuttujissa 1x0012-1x0015) B Lämpötilapoikkeama B CO 2 poikkeama B Ei määritetty B Ei määritetty 3x0015 selitys (näytetty erillisinä bitteinä muuttujissa 0x0001-0x0007) B Aktivoi tuotteen pellin hätätilan B =Pelti sulkeutuu, kun hätäohjaus on aktiivinen 1= Pelti avautuu, kun hätäohjaus on aktiivinen B Käytetään pellin käsinsäätöön tiettyihin asentoihin, merkkivalo palaa oranssina B = Normaalikäyttö sisäisellä tai ulkoisella läsnäoloanturilla 1= Läsnäolotilan pakko-ohjaus B = Pakko-ohjaus poissaolotilaan 1= Pakko-ohjaus läsnäolotilaan B =Lämpötilan säätö vesipatterilla aktivoitu 0 = Pelkkä ilmajäähdytys B Ulkoinen aktivointi rakennusautomaatiojärjestelmästä 0=Normaali käyttö 1= Yöjäähdytys päällä Modbus taulukot 3x0016 selitys (näytetty erillisinä bitteinä muuttujissa 1x0001-1x0004) B Sisäänrakennetun läsnäoloanturin tila 1= läsnäolo havaittu 0 =ei läsnäoloa, arvo palautuu nollaan 1 minuutin kuluttua B Järjestelmän läsnäolotila. 1= länäolo 0 =poissaolo, palautuu parametrissa 4x0034 asetetun ajan kuluttua B Varalla B Varalla 7

8 CONTROL Room Modbus-muuttujat Nämä Modbus-listat pätevät vain, kun säädin on rakennusautomaatiotilassa, säätimen dip-kytkimen 2 pitää olla päällä. Coil Status Erillinen lähtö (1-bittinen), luku/kirjoitus 0x0001 0/1 0 0x0002 Hätätilan vaikutus tuloilmapeltiin 0/1 P_1526 0=kiinni, 1=auki 0 0x0003 Hätätilan vaikutus poistoilmapeltiin 0/1 P_1527 0=kiinni, 1=auki 0 0x0004 0/1 0 0x0005 0/1 0 0x0006 0/1 0 0x0007 CO 2 -anturin käyttö 0/1 P_1537 0=ei kytketty, 1=kytketty 0 Input Status Erillinen tulo (1-bittinen), vain luku 1x0001 Kondenssivaroitus 0/1 Antaa hälytyksen, jos anturi havaitsee kondesoitumista 1x0002 Releen tila 0/1 Näyttää onko rele vedettynä 1x0003 Läsnäoloanturi 0/1 Näyttää onko läsnäolo tai ei 1x0004 Ikkunakosketin 0/1 Näyttää ikkunakoskettimen tilan 1x0005 Läsnäolotila 0/1 Näyttää läsnäolon ml poiskytkentäviiveen 1x0006 Ei aktiivisia hälytyksiä 0/1 Hälytys INFO 1x0007 Ei huoneyksikköä (1) 0/1 Hälytys, nollataan automaattisesti 1x0008 Ei huoneyksikköä (2) 0/1 Hälytys, nollataan automaattisesti 1x0009 Paineanturivika 0/1 Ei käytetä CONTROL Room:in yhteydessä 1x0010 Tuloilman paineanturivika 0/1 Hälytys, nollataan automaattisesti 1x0011 Poistoilman paineanturivika Hälytys, nollataan automaattisesti 1x0012 Huoneyksikkö (1) lämpötila Hälytys, nollataan automaattisesti 1x0013 Huoneyksikkö (2) lämpötila Hälytys, nollataan automaattisesti 1x0014 Lämpötilan anturi, tulo oikosulussa Hälytys, nollataan automaattisesti 1x0015 Lämpötila-anturi ei kytketty Hälytys, nollataan automaattisesti 1x0016 Alhainen paristovaraus huoneyksikössä Hälytys, nollataan automaattisesti 1x0017 Säädinpoikkeama (PI säätö) Hälytys, nollataan automaattisesti 1x0018 Säädinpoikkeaman asetusarvo Hälytys, nollataan automaattisesti 1x0019 1x0020 1x0021 Ei sovellusparametreja Hälytys, nollataan automaattisesti 1x0022 Syöttöjännite >27 V AC Hälytys, nollataan automaattisesti 1x0023 Järjestelmävirhe Hälytys 1x0024 Ei sarjanumeroa Hälytys 1x0025 1x0026 Lähtö X11 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0027 Lähtö X12 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0028 Lähtö X13 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0029 Lähtö X14 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0030 SPI Flash-muisti tyhjä Hälytys, vaatii laitteiston palautuksen 1x0031 Radio chip rikki Hälytys, vaatii laitteiston palautuksen 8

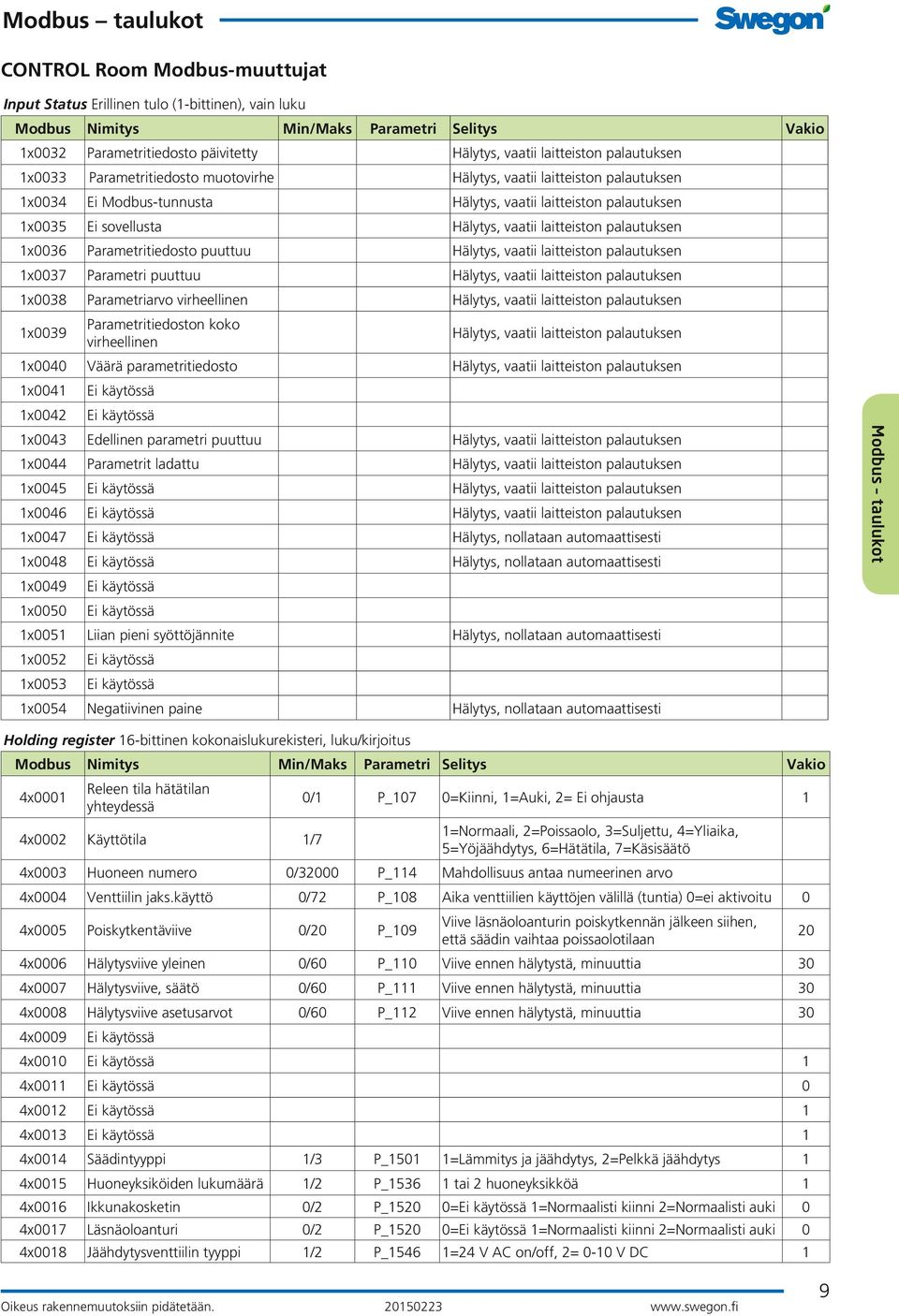

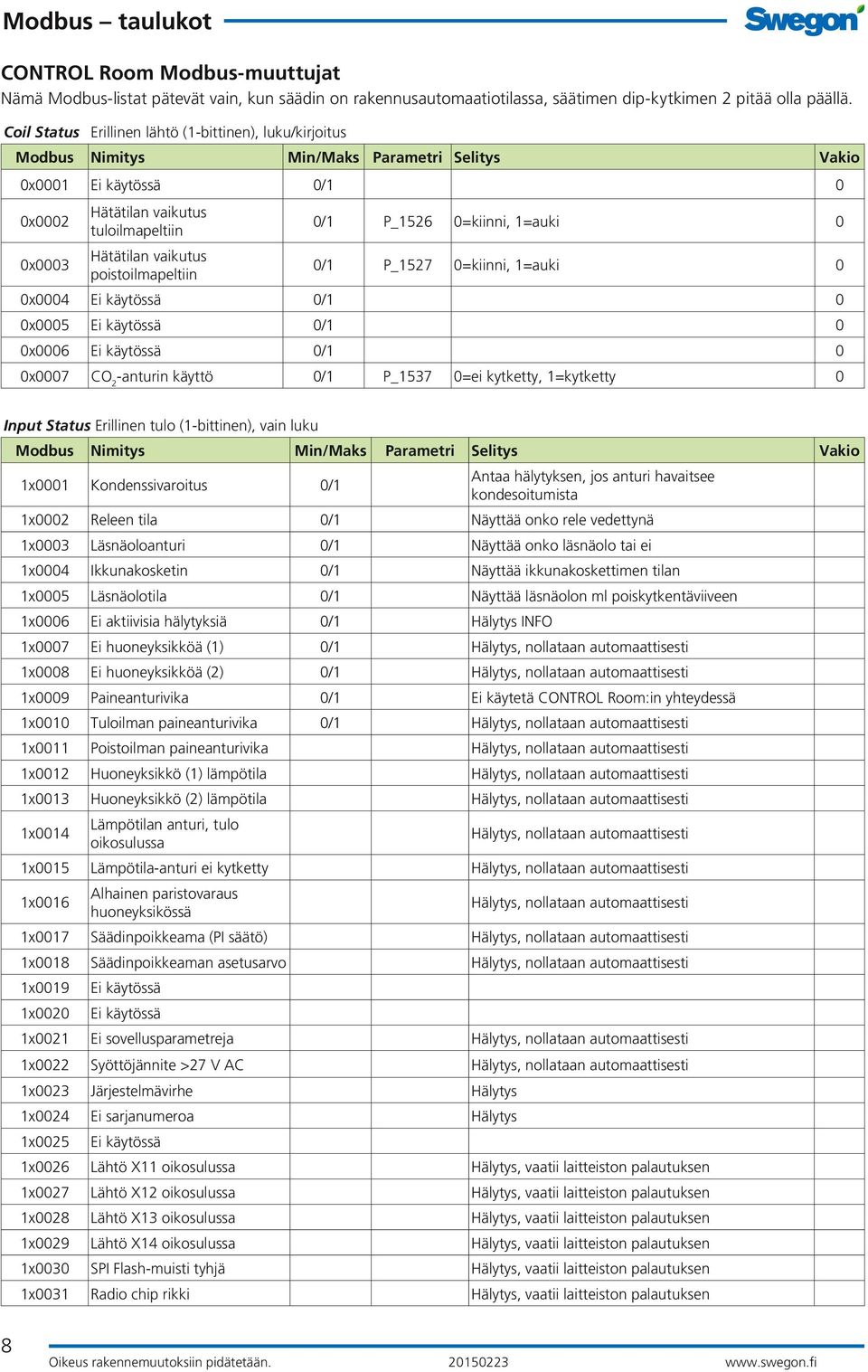

9 CONTROL Room Modbus-muuttujat Input Status Erillinen tulo (1-bittinen), vain luku 1x0032 Parametritiedosto päivitetty Hälytys, vaatii laitteiston palautuksen 1x0033 Parametritiedosto muotovirhe Hälytys, vaatii laitteiston palautuksen 1x0034 Ei Modbus-tunnusta Hälytys, vaatii laitteiston palautuksen 1x0035 Ei sovellusta Hälytys, vaatii laitteiston palautuksen 1x0036 Parametritiedosto puuttuu Hälytys, vaatii laitteiston palautuksen 1x0037 Parametri puuttuu Hälytys, vaatii laitteiston palautuksen 1x0038 Parametriarvo virheellinen Hälytys, vaatii laitteiston palautuksen 1x0039 Parametritiedoston koko virheellinen Hälytys, vaatii laitteiston palautuksen 1x0040 Väärä parametritiedosto Hälytys, vaatii laitteiston palautuksen 1x0041 1x0042 1x0043 Edellinen parametri puuttuu Hälytys, vaatii laitteiston palautuksen 1x0044 Parametrit ladattu Hälytys, vaatii laitteiston palautuksen 1x0045 Hälytys, vaatii laitteiston palautuksen 1x0046 Hälytys, vaatii laitteiston palautuksen 1x0047 Hälytys, nollataan automaattisesti 1x0048 Hälytys, nollataan automaattisesti 1x0049 1x0050 1x0051 Liian pieni syöttöjännite Hälytys, nollataan automaattisesti 1x0052 1x0053 1x0054 Negatiivinen paine Hälytys, nollataan automaattisesti Modbus taulukot Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0001 Releen tila hätätilan yhteydessä 0/1 P_107 0=Kiinni, 1=Auki, 2= Ei ohjausta 1 4x0002 Käyttötila 1/7 1=Normaali, 2=Poissaolo, 3=Suljettu, 4=Yliaika, 5=Yöjäähdytys, 6=Hätätila, 7=Käsisäätö 4x0003 Huoneen numero 0/32000 P_114 Mahdollisuus antaa numeerinen arvo 4x0004 Venttiilin jaks.käyttö 0/72 P_108 Aika venttiilien käyttöjen välillä (tuntia) 0=ei aktivoitu 0 4x0005 Poiskytkentäviive 0/20 P_109 Viive läsnäoloanturin poiskytkennän jälkeen siihen, että säädin vaihtaa poissaolotilaan 20 4x0006 Hälytysviive yleinen 0/60 P_110 Viive ennen hälytystä, minuuttia 30 4x0007 Hälytysviive, säätö 0/60 P_111 Viive ennen hälytystä, minuuttia 30 4x0008 Hälytysviive asetusarvot 0/60 P_112 Viive ennen hälytystä, minuuttia 30 4x0009 4x x x x x0014 Säädintyyppi 1/3 P_1501 1=Lämmitys ja jäähdytys, 2=Pelkkä jäähdytys 1 4x0015 Huoneyksiköiden lukumäärä 1/2 P_ tai 2 huoneyksikköä 1 4x0016 Ikkunakosketin 0/2 P_1520 0= 1=Normaalisti kiinni 2=Normaalisti auki 0 4x0017 Läsnäoloanturi 0/2 P_1520 0= 1=Normaalisti kiinni 2=Normaalisti auki 0 4x0018 Jäähdytysventtiilin tyyppi 1/2 P_1546 1=24 V AC on/off, 2= 0-10 V DC 1 9

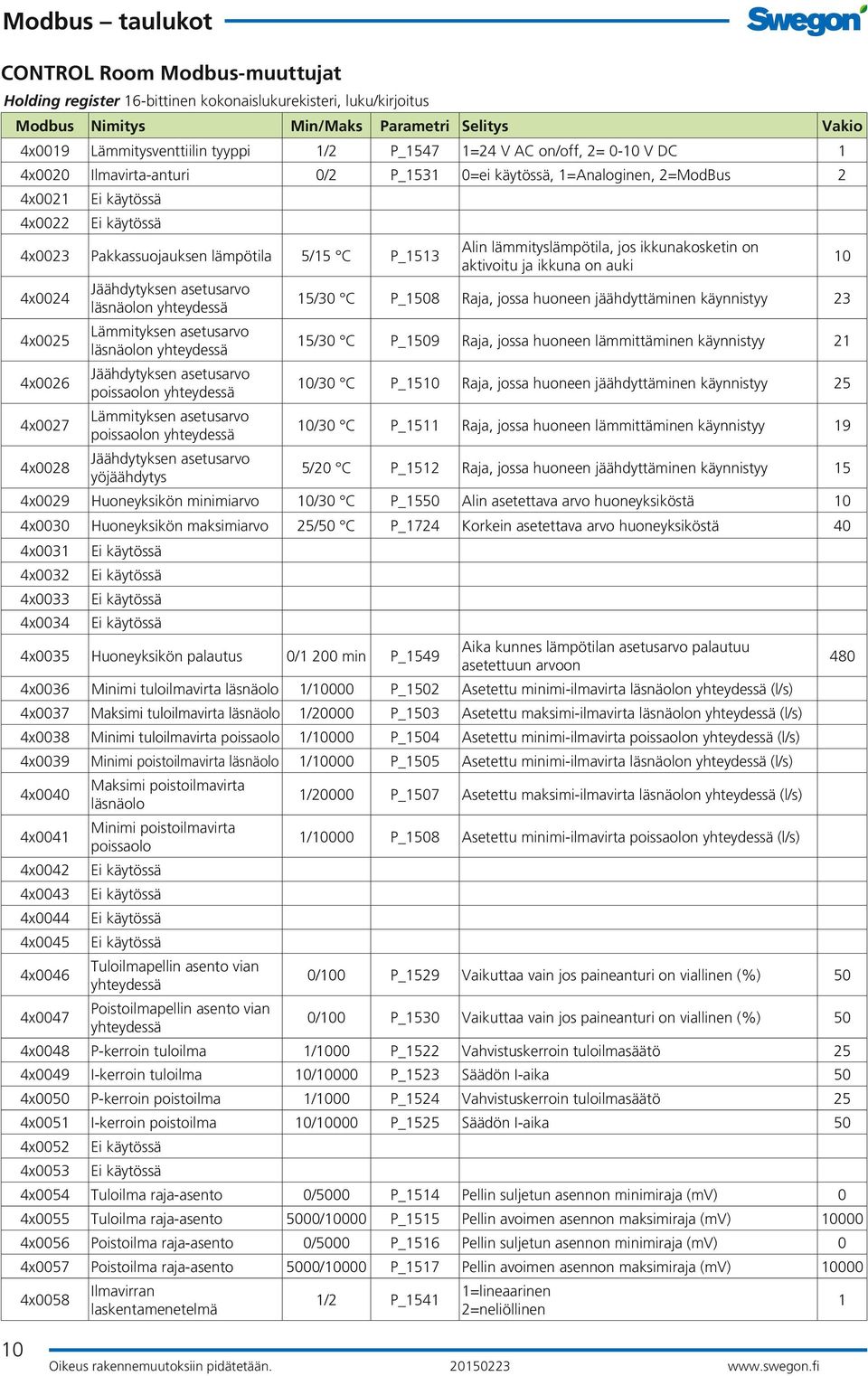

10 CONTROL Room Modbus-muuttujat Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0019 Lämmitysventtiilin tyyppi 1/2 P_1547 1=24 V AC on/off, 2= 0-10 V DC 1 4x0020 Ilmavirta-anturi 0/2 P_1531 0=ei käytössä, 1=Analoginen, 2=ModBus 2 4x0021 4x0022 4x0023 Pakkassuojauksen lämpötila 5/15 C P_1513 Alin lämmityslämpötila, jos ikkunakosketin on aktivoitu ja ikkuna on auki 10 4x0024 Jäähdytyksen asetusarvo läsnäolon yhteydessä 15/30 C P_1508 Raja, jossa huoneen jäähdyttäminen käynnistyy 23 4x0025 Lämmityksen asetusarvo läsnäolon yhteydessä 15/30 C P_1509 Raja, jossa huoneen lämmittäminen käynnistyy 21 4x0026 Jäähdytyksen asetusarvo poissaolon yhteydessä 10/30 C P_1510 Raja, jossa huoneen jäähdyttäminen käynnistyy 25 4x0027 Lämmityksen asetusarvo poissaolon yhteydessä 10/30 C P_1511 Raja, jossa huoneen lämmittäminen käynnistyy 19 4x0028 Jäähdytyksen asetusarvo yöjäähdytys 5/20 C P_1512 Raja, jossa huoneen jäähdyttäminen käynnistyy 15 4x0029 Huoneyksikön minimiarvo 10/30 C P_1550 Alin asetettava arvo huoneyksiköstä 10 4x0030 Huoneyksikön maksimiarvo 25/50 C P_1724 Korkein asetettava arvo huoneyksiköstä 40 4x0031 4x0032 4x0033 4x0034 4x0035 Huoneyksikön palautus 0/1 200 min P_1549 Aika kunnes lämpötilan asetusarvo palautuu asetettuun arvoon 480 4x0036 Minimi tuloilmavirta läsnäolo 1/10000 P_1502 Asetettu minimi-ilmavirta läsnäolon yhteydessä (l/s) 4x0037 Maksimi tuloilmavirta läsnäolo 1/20000 P_1503 Asetettu maksimi-ilmavirta läsnäolon yhteydessä (l/s) 4x0038 Minimi tuloilmavirta poissaolo 1/10000 P_1504 Asetettu minimi-ilmavirta poissaolon yhteydessä (l/s) 4x0039 Minimi poistoilmavirta läsnäolo 1/10000 P_1505 Asetettu minimi-ilmavirta läsnäolon yhteydessä (l/s) 4x0040 Maksimi poistoilmavirta läsnäolo 1/20000 P_1507 Asetettu maksimi-ilmavirta läsnäolon yhteydessä (l/s) 4x0041 Minimi poistoilmavirta poissaolo 1/10000 P_1508 Asetettu minimi-ilmavirta poissaolon yhteydessä (l/s) 4x0042 4x0043 4x0044 4x0045 4x0046 Tuloilmapellin asento vian yhteydessä 0/100 P_1529 Vaikuttaa vain jos paineanturi on viallinen (%) 50 4x0047 Poistoilmapellin asento vian yhteydessä 0/100 P_1530 Vaikuttaa vain jos paineanturi on viallinen (%) 50 4x0048 P-kerroin tuloilma 1/1000 P_1522 Vahvistuskerroin tuloilmasäätö 25 4x0049 I-kerroin tuloilma 10/10000 P_1523 Säädön I-aika 50 4x0050 P-kerroin poistoilma 1/1000 P_1524 Vahvistuskerroin tuloilmasäätö 25 4x0051 I-kerroin poistoilma 10/10000 P_1525 Säädön I-aika 50 4x0052 4x0053 4x0054 Tuloilma raja-asento 0/5000 P_1514 Pellin suljetun asennon minimiraja (mv) 0 4x0055 Tuloilma raja-asento 5000/10000 P_1515 Pellin avoimen asennon maksimiraja (mv) x0056 Poistoilma raja-asento 0/5000 P_1516 Pellin suljetun asennon minimiraja (mv) 0 4x0057 Poistoilma raja-asento 5000/10000 P_1517 Pellin avoimen asennon maksimiraja (mv) x0058 Ilmavirran laskentamenetelmä 1/2 P_1541 1=lineaarinen 2=neliöllinen 1 10

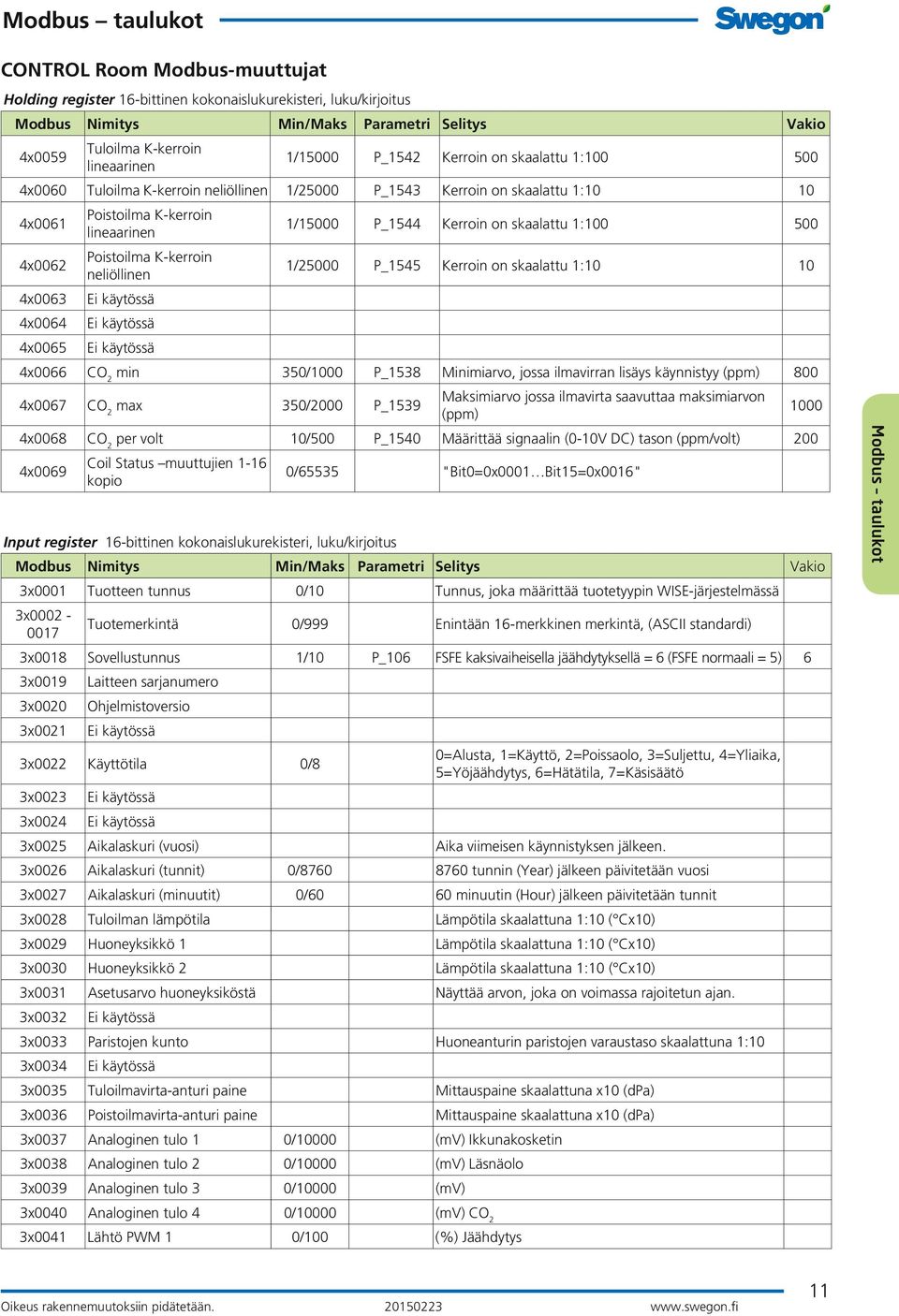

11 CONTROL Room Modbus-muuttujat Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0059 Tuloilma K-kerroin lineaarinen 1/15000 P_1542 Kerroin on skaalattu 1: x0060 Tuloilma K-kerroin neliöllinen 1/25000 P_1543 Kerroin on skaalattu 1: x0061 Poistoilma K-kerroin lineaarinen 1/15000 P_1544 Kerroin on skaalattu 1: x0062 Poistoilma K-kerroin neliöllinen 1/25000 P_1545 Kerroin on skaalattu 1: x0063 4x0064 4x0065 4x0066 CO 2 min 350/1000 P_1538 Minimiarvo, jossa ilmavirran lisäys käynnistyy (ppm) 800 4x0067 CO 2 max 350/2000 P_1539 Maksimiarvo jossa ilmavirta saavuttaa maksimiarvon (ppm) x0068 CO 2 per volt 10/500 P_1540 Määrittää signaalin (0-10V DC) tason (ppm/volt) 200 4x0069 Coil Status muuttujien 1-16 kopio 0/65535 "Bit0=0x0001 Bit15=0x0016" Input register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 3x0001 Tuotteen tunnus 0/10 Tunnus, joka määrittää tuotetyypin WISE-järjestelmässä 3x Tuotemerkintä 0/999 Enintään 16-merkkinen merkintä, (ASCII standardi) 3x0018 Sovellustunnus 1/10 P_106 FSFE kaksivaiheisella jäähdytyksellä = 6 (FSFE normaali = 5) 6 3x0019 Laitteen sarjanumero 3x0020 Ohjelmistoversio 3x0021 3x0022 Käyttötila 0/8 0=Alusta, 1=Käyttö, 2=Poissaolo, 3=Suljettu, 4=Yliaika, 5=Yöjäähdytys, 6=Hätätila, 7=Käsisäätö 3x0023 3x0024 3x0025 Aikalaskuri (vuosi) Aika viimeisen käynnistyksen jälkeen. 3x0026 Aikalaskuri (tunnit) 0/ tunnin (Year) jälkeen päivitetään vuosi 3x0027 Aikalaskuri (minuutit) 0/60 60 minuutin (Hour) jälkeen päivitetään tunnit 3x0028 Tuloilman lämpötila Lämpötila skaalattuna 1:10 ( Cx10) 3x0029 Huoneyksikkö 1 Lämpötila skaalattuna 1:10 ( Cx10) 3x0030 Huoneyksikkö 2 Lämpötila skaalattuna 1:10 ( Cx10) 3x0031 Asetusarvo huoneyksiköstä Näyttää arvon, joka on voimassa rajoitetun ajan. 3x0032 3x0033 Paristojen kunto Huoneanturin paristojen varaustaso skaalattuna 1:10 3x0034 3x0035 Tuloilmavirta-anturi paine Mittauspaine skaalattuna x10 (dpa) 3x0036 Poistoilmavirta-anturi paine Mittauspaine skaalattuna x10 (dpa) 3x0037 Analoginen tulo 1 0/10000 (mv) Ikkunakosketin 3x0038 Analoginen tulo 2 0/10000 (mv) Läsnäolo 3x0039 Analoginen tulo 3 0/10000 (mv) Modbus taulukot 3x0040 Analoginen tulo 4 0/10000 (mv) CO 2 3x0041 Lähtö PWM 1 0/100 (%) Jäähdytys 11

12 CONTROL Room Modbus-muuttujat Input register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 3x0042 Lähtö PWM 2 0/100 (%) Lämmitys 3x0043 Lähtö PWM 3 0/100 (%) Tuloilmapeltiin 3x0044 Lähtö PWM 4 0/100 (%) Poistoilmapeltiin 3x0045 Lähtö analoginen 1 0/10000 (mv) 3x0046 Lähtö analoginen 2 0/10000 (mv) 3x0047 Lähtö analoginen 3 0/10000 (mv) 3x0048 Lähtö analoginen 4 0/10000 (mv) 3x0049 PID säätöarvo -100/100 Näyttää sisäisen säätimen jäähdytys/lämmitystilan (%) 3x0050 3x0051 PID tuloilma Out 0/100 (%) Säätöarvo 3x0052 PID poistoilma Out 0/100 (%) Säätöarvo 3x0053 Jäähdytysventtiilin asento 0/100 Näyttää jäähdytysventtiilin lähtötason (%) 3x0054 Lämmitysventtiilin asento 0/100 Näyttää lämmitysventtiilin lähtötason (%) 3x0055 Tuloilma pellin asento 0/100 (%) 3x0056 Poistoilma pellin asento 0/100 (%) 3x0057 (Pa) 3x0058 Tuloilmavirta (l/s) 3x0059 Poistoilmavirta (l/s) 3x0060 Huonelämpötila Lämpötila skaalattuna 1:10 ( Cx10) 3x0061 Tuloilman lämpötila Lämpötila skaalattuna 1:10 ( Cx10) 3x0062 CO 2 huone Näyttää CO 2 -arvon kytketyltä anturilta (ppm) 3x0063 3x0064 3x0065 3x0066 3x0067 3x0068 Input Status muuttujien 1-16 kopio Input Status muuttujien kopio Input Status muuttujien kopio Input Status muuttujien kopio 0/65535 "Bit0=0x0001 Bit15=0x0016" 0/65535 "Bit0=0x0017 Bit15=0x0032" 0/65535 "Bit0=0x Bit15=0x0048" 0/65535 "Bit0=0x Bit15=0x0064" 12

13 CONTROL Zone Modbus-muuttujat Nämä Modbus-listat pätevät vain, kun CONTROL Zone on rakennusautomaatiotilassa, säätimen dip-kytkimen 2 pitää olla päällä. Coil Status Erillinen lähtö (1-bittinen), luku/kirjoitus 0x0001 0/1 0 0x0002 Hätätilan vaikutus tuloilmapeltiin 0/1 P_1709 0=kiinni, 1=auki 0 0x0003 Hätätilan vaikutus poistoilmapeltiin 0/1 P_1710 0=kiinni, 1=auki 0 0x0004 0/1 1 = nollaa hälytyksen 0 0x0005 0/1 0 0x0006 0/1 0 0x0007 0/1 0 Input Status Erillinen tulo (1-bittinen), vain luku 1x0001 Kondenssivaroitus 0/1 Ei käytetä CONTROL Zone:in yhteydessä 1x0002 Releen tila 0/1 Ei käytetä CONTROL Zone:in yhteydessä 1x0003 0/1 1x0004 Ulkoinen kosketin 0/1 Näyttää ulkoisen koskettimen tilan 1x0005 0/1 1x0006 Ei aktiivisia hälytyksiä 0/1 Hälytys INFO 1x0007 Ei huoneyksikköä (1) 0/1 Ei käytetä CONTROL Zone:in yhteydessä 1x0008 Ei huoneyksikköä (2) 0/1 Ei käytetä CONTROL Zone:in yhteydessä 1x0009 Paineanturivika 0/1 Hälytys, nollataan automaattisesti 1x0010 Tuloilman paineanturivika 0/1 Hälytys, nollataan automaattisesti 1x0011 Poistoilman paineanturivika 0/1 Hälytys, nollataan automaattisesti 1x0012 Huoneyksikkö (1) Lämpötilavika Ei käytetä CONTROL Zone:in yhteydessä 1x0013 Huoneyksikkö (1) Lämpötilavika Ei käytetä CONTROL Zone:in yhteydessä 1x0014 Lämpötilan anturi, tulo oikosulussa Ei käytetä CONTROL Zone:in yhteydessä 1x0015 Lämpötila-anturi ei kytketty Ei käytetä CONTROL Zone:in yhteydessä 1x0016 Lämpötilatulo avoinna Hälytys, nollataan automaattisesti 1x0017 Säädinpoikkeama Hälytys, nollataan automaattisesti 1x0018 Säädinpoikkeaman asetusarvo Hälytys, nollataan automaattisesti 1x0019 1x0020 1x0021 Ei laitelistaa Hälytys, nollataan automaattisesti 1x0022 Liian suuri syöttöjännite Hälytys, nollataan automaattisesti 1x0023 Järjestelmävirhe Hälytys 1x0024 Ei sarjanumeroa Hälytys 1x0025 1x0026 Lähtö X11 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0027 Lähtö X12 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0028 Lähtö X13 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0029 Lähtö X14 oikosulussa Hälytys, vaatii laitteiston palautuksen 1x0030 SPI Flash-muisti tyhjä Hälytys, vaatii laitteiston palautuksen Modbus taulukot 13

14 CONTROL Zone Modbus-muuttujat Input Status Erillinen tulo (1-bittinen), vain luku 1x0031 Radio chip tyhjä Hälytys, vaatii laitteiston palautuksen 1x0032 Parametritiedosto päivitetty Hälytys, vaatii laitteiston palautuksen 1x0033 Parametritiedosto muotovirhe Hälytys, vaatii laitteiston palautuksen 1x0034 Ei Modbus-tunnusta Hälytys, vaatii laitteiston palautuksen 1x0035 Ei sovellusta Hälytys, vaatii laitteiston palautuksen 1x0036 Parametritiedosto puuttuu Hälytys, vaatii laitteiston palautuksen 1x0037 Parametri puuttuu Hälytys, vaatii laitteiston palautuksen 1x0038 Parametriarvo virheellinen Hälytys, vaatii laitteiston palautuksen 1x0039 Parametritiedoston koko virheellinen Hälytys, vaatii laitteiston palautuksen 1x0040 Väärä parametritiedosto Hälytys, vaatii laitteiston palautuksen 1x0041 Ryhmien peltien määritykset väärin Control Optimize:issä Hälytys, nollataan kun parametrit ovat oikeat 1x0042 Ryhmien peltien määritykset väärin DC:ssä Hälytys, nollataan kun parametrit ovat oikeat 1x0043 Edellinen parametri puuttuu Hälytys, vaatii laitteiston palautuksen 1x0044 Tehdasparametrit ladattu Hälytys, vaatii laitteiston palautuksen 1x0045 1x0046 1x0047 Ei tuloilmapainetta AHU:stä Ei käytetä CONTROL Zone:in yhteydessä 1x0048 Ei poistoilmapainetta AHU:stä Ei käytetä CONTROL Zone:in yhteydessä 1x0049 Tuloilmapelti 100% auki Ei käytetä CONTROL Zone:in yhteydessä 1x0050 Poistoilmapelti 100% auki Ei käytetä CONTROL Zone:in yhteydessä 1x0051 Liian pieni syöttöjännite Hälytys, nollataan automaattisesti 1x0052 1x0053 Peltiryhmän jäsenyys puuttuu. Hälytys, nollataan automaattisesti 1x0054 Negatiivinen paine Hälytys, nollataan automaattisesti Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0001 Releen tila hätätilan yhteydessä 0/1 P_107 0=Kiinni, 1=Auki, 2= Ei ohjausta 4x0002 Käyttötila 1/4 1=Normaali, 2=Käsisäätö, 3=Hätätila, 4=Kiinni 4x0003 Huoneen numero 0/32000 P_114 Mahdollisuus antaa numeerinen arvo 4x0004 4x0005 4x0006 4x0007 Hälytysviive säädin 0/60 P_111 Viive ennen hälytystä, minuuttia 10 4x0008 Hälytysviive asetusarvot 0/60 P_112 Viive ennen hälytystä, minuuttia 10 4x0009 Hälytysviive paineanturi 0/60 P_113 Viive ennen hälytystä, minuuttia 1 4x x x x x0014 Säätötapaus 1/3 P_1701 1=PSFE, 2=PS/FS, 3=PE/FE 1 4x0015 Säädintyyppi 1/2 P_1702 1=ilmavirtasäätö, 2=painesäätö 2 4x0016 Ulkoinen kosketin 0/2 P_1703 0= 1=Normaalisti kiinni 2=Normaalisti auki 0 4x

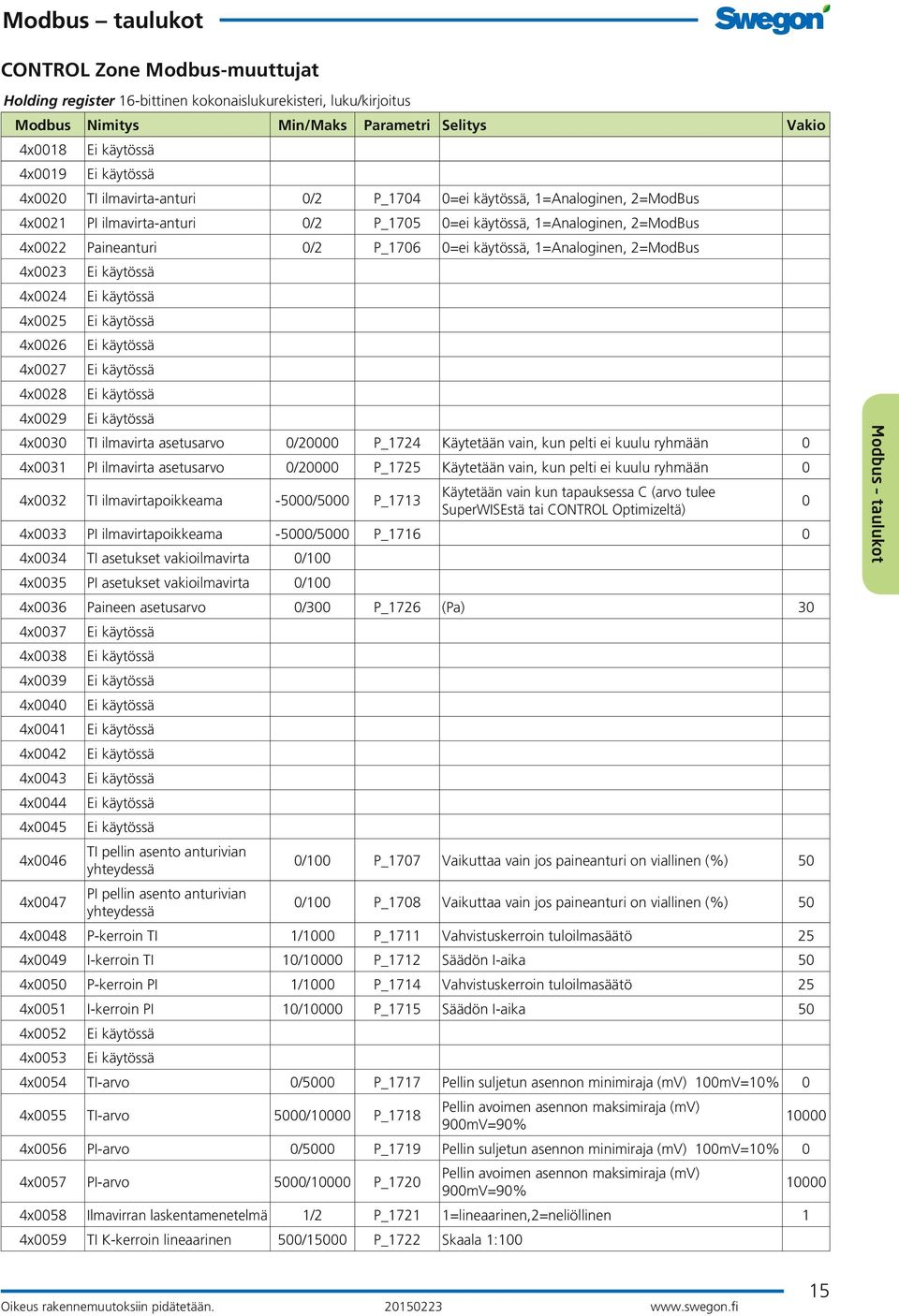

15 CONTROL Zone Modbus-muuttujat Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0018 4x0019 4x0020 TI ilmavirta-anturi 0/2 P_1704 0=ei käytössä, 1=Analoginen, 2=ModBus 4x0021 PI ilmavirta-anturi 0/2 P_1705 0=ei käytössä, 1=Analoginen, 2=ModBus 4x0022 Paineanturi 0/2 P_1706 0=ei käytössä, 1=Analoginen, 2=ModBus 4x0023 4x0024 4x0025 4x0026 4x0027 4x0028 4x0029 4x0030 TI ilmavirta asetusarvo 0/20000 P_1724 Käytetään vain, kun pelti ei kuulu ryhmään 0 4x0031 PI ilmavirta asetusarvo 0/20000 P_1725 Käytetään vain, kun pelti ei kuulu ryhmään 0 4x0032 TI ilmavirtapoikkeama -5000/5000 P_1713 Käytetään vain kun tapauksessa C (arvo tulee SuperWISEstä tai CONTROL Optimizeltä) 0 4x0033 PI ilmavirtapoikkeama -5000/5000 P_ x0034 TI asetukset vakioilmavirta 0/100 4x0035 PI asetukset vakioilmavirta 0/100 4x0036 Paineen asetusarvo 0/300 P_1726 (Pa) 30 4x0037 4x0038 4x0039 4x0040 4x0041 4x0042 4x0043 4x0044 4x0045 4x0046 TI pellin asento anturivian yhteydessä 0/100 P_1707 Vaikuttaa vain jos paineanturi on viallinen (%) 50 4x0047 PI pellin asento anturivian yhteydessä 0/100 P_1708 Vaikuttaa vain jos paineanturi on viallinen (%) 50 4x0048 P-kerroin TI 1/1000 P_1711 Vahvistuskerroin tuloilmasäätö 25 4x0049 I-kerroin TI 10/10000 P_1712 Säädön I-aika 50 4x0050 P-kerroin PI 1/1000 P_1714 Vahvistuskerroin tuloilmasäätö 25 4x0051 I-kerroin PI 10/10000 P_1715 Säädön I-aika 50 4x0052 4x0053 4x0054 TI-arvo 0/5000 P_1717 Pellin suljetun asennon minimiraja (mv) 100mV=10% 0 4x0055 TI-arvo 5000/10000 P_1718 Pellin avoimen asennon maksimiraja (mv) 900mV=90% x0056 PI-arvo 0/5000 P_1719 Pellin suljetun asennon minimiraja (mv) 100mV=10% 0 4x0057 PI-arvo 5000/10000 P_1720 Pellin avoimen asennon maksimiraja (mv) 900mV=90% x0058 Ilmavirran laskentamenetelmä 1/2 P_1721 1=lineaarinen,2=neliöllinen 1 4x0059 TI K-kerroin lineaarinen 500/15000 P_1722 Skaala 1:100 Modbus taulukot 15

16 CONTROL Zone Modbus-muuttujat Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0060 TI K-kerroin neliöllinen 10/25000 P_1723 Skaala 1:10 4x0061 PI K-kerroin lineaarinen 500/15000 P_1727 Skaala 1:100 4x0062 PI K-kerroin neliöllinen 10/25000 P_1728 Skaala 1:10 4x0063 4x0064 4x0065 4x0066 4x0067 4x0068 4x0069 Coil Status muuttujien 1-16 kopio 0/65535 "Bit0=0x0001 Bit15=0x0016" Input register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 3x0001 Tuotteen tunnus 0/10 X Tunnus, joka määrittää tuotetyypin WISE-järjestelmässä 3x Tuotemerkintä 0/999 Enintään 16-merkkinen merkintä, (ASCII standardi) 3x0018 Sovellustunnus P_106 Aina tehdasasetettu 8 CONTROL Zone 3x0019 Laitteen sarjanumero 3x0020 Ohjelmistoversio 3x0021 3x0022 Sovellustila 0/4 0=Aloittamista, 1=Käyttö, 2=Käsisäätö, 3=Hätätila, 4=Kiinni 3x0023 Säätötapa 3x0024 Käyttötila 3x0025 Aikalaskuri (vuosi) 3x0026 Aikalaskuri (tunnit) 0/ tunnin jälkeen päivitetään vuosi 3x0027 Aikalaskuri (minuutit) 0/60 60 minuutin jälkeen päivitetään tunnit 3x0028 3x0029 3x0030 3x0031 3x0032 3x0033 3x0034 Paineanturin paine Oloarvo painesäätöä varten Modbus-liitetyltä anturilta (Pa) 3x0035 Tuloilma ilmavirta-anturin paine Virtauspaine Modbus-liitetyltä anturilta (dpa) 3x0036 Poistoilma ilmavirta-anturin paine Virtauspaine Modbus-liitetyltä anturilta (dpa) 3x0037 Analoginen tulo 1 0/10000 (mv) 3x0038 Analoginen tulo 2 0/10000 (mv) 3x0039 Analoginen tulo 3 0/10000 (mv) 3x0040 Analoginen tulo 4 0/10000 (mv) 3x0041 Lähtö PWM 1 0/100 Ei käytetä CONTROL Zone:in yhteydessä 3x0042 Lähtö PWM 2 0/100 Ei käytetä CONTROL Zone:in yhteydessä 3x0043 Lähtö PWM 3 0/100 (%) 3x0044 Lähtö PWM 4 0/100 (%) 16

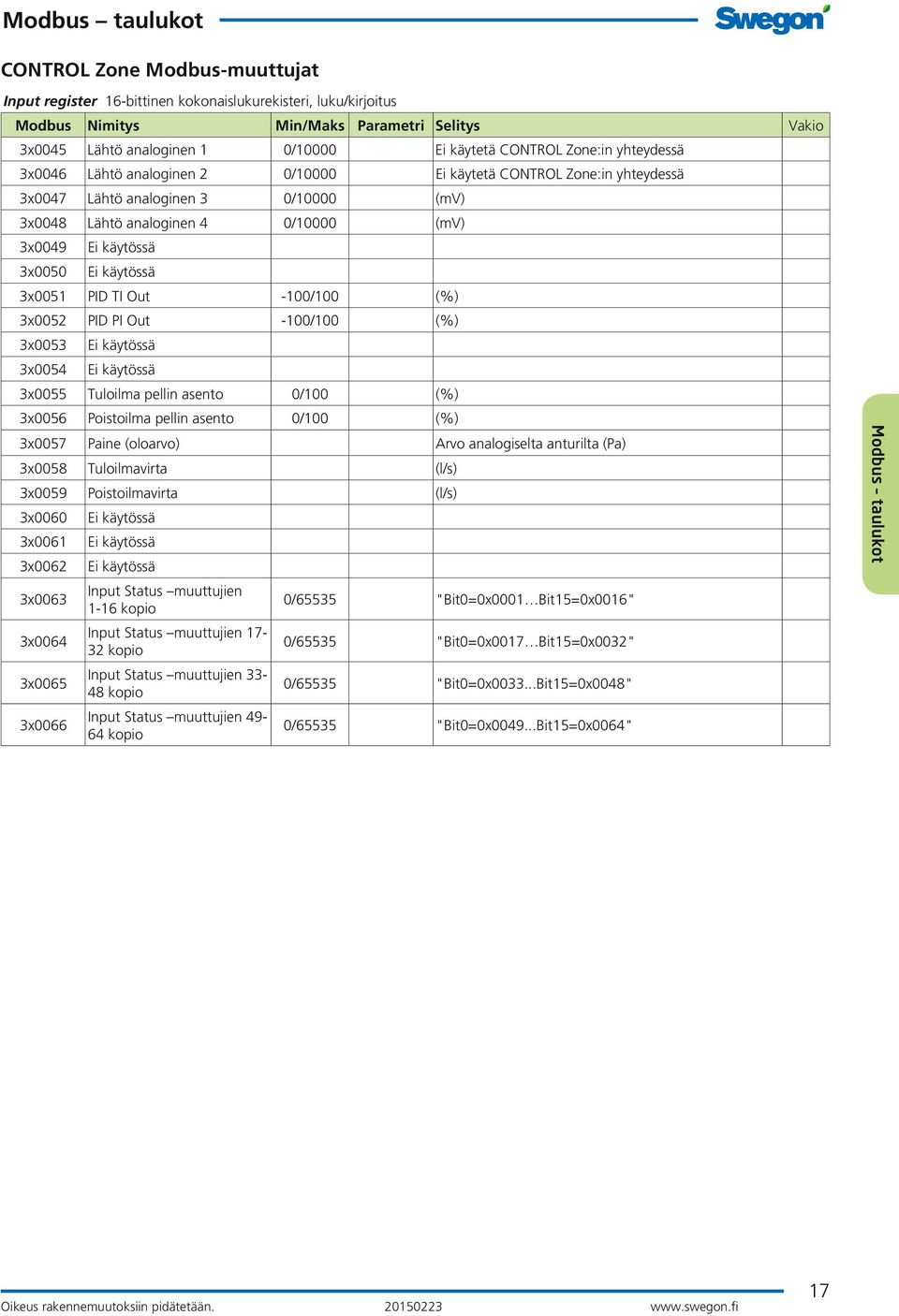

17 CONTROL Zone Modbus-muuttujat Input register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 3x0045 Lähtö analoginen 1 0/10000 Ei käytetä CONTROL Zone:in yhteydessä 3x0046 Lähtö analoginen 2 0/10000 Ei käytetä CONTROL Zone:in yhteydessä 3x0047 Lähtö analoginen 3 0/10000 (mv) 3x0048 Lähtö analoginen 4 0/10000 (mv) 3x0049 3x0050 3x0051 PID TI Out -100/100 (%) 3x0052 PID PI Out -100/100 (%) 3x0053 3x0054 3x0055 Tuloilma pellin asento 0/100 (%) 3x0056 Poistoilma pellin asento 0/100 (%) 3x0057 Paine (oloarvo) Arvo analogiselta anturilta (Pa) 3x0058 Tuloilmavirta (l/s) 3x0059 Poistoilmavirta (l/s) 3x0060 3x0061 3x0062 3x0063 3x0064 3x0065 3x0066 Input Status muuttujien 1-16 kopio Input Status muuttujien kopio Input Status muuttujien kopio Input Status muuttujien kopio 0/65535 "Bit0=0x0001 Bit15=0x0016" 0/65535 "Bit0=0x0017 Bit15=0x0032" 0/65535 "Bit0=0x Bit15=0x0048" 0/65535 "Bit0=0x Bit15=0x0064" Modbus taulukot 17

18 CONTROL Optimizen Modbus-muuttujat Coil Status Erillinen lähtö (1-bittinen), luku/kirjoitus 0x0001 GOLD tila 0/1 0= Suljettu 1= Käynnissä 0x0002 Käsinkäyttö 0/1 0x0003 Hätätila 0/1 0=Normaali 1=Hätätila 0x0004 0x0005 Säätimen uudelleenkäynnistys 0/1 0=Auto 1=CONTROL Optimize manuaaliselle testitilalle. Kun tähän rekisteriin kirjoitetaan 1, säädin käynnistyy uudelleen 0x0006 Yöjäähdytys 0/1 0=Normaali 1=Yöjäähdytys Input Status Erillinen tulo (1-bittinen), vain luku 1x0001 Hälytys painearvo TI Hälytyksen yhteydessä näytetään 1, muuten 0 1x0002 Hälytys painearvo PI Hälytyksen yhteydessä näytetään 1, muuten 0 1x0003 Hälytys, pellin asento Jos jokin pelti on 100% auki näytetään 1, muuten 0 Holding register 16-bittinen kokonaislukurekisteri, luku/kirjoitus 4x0001 GOLD tuloilmapaineen oloarvo Tuloilmapaine GOLD-koneesta tai toisesta koneesta 4x0002 GOLD poistoilmapaineen oloarvo Poistoilmapaine GOLD-koneesta tai toisesta koneesta 4x0003 Käynnistysviive 1/60 P_1001 Käynnistysviive minuutteina ennen kuin optimointi käynnistyy 5 4x0004 Minimipaine SA 50/5000 P_1004 Alin asetusarvo tuloilman paineensäädölle, Pa 50 4x0005 Käynnistyspaine SA 50/5000 P_1002 Käynnistysarvo tuloilmalle, Pa 100 4x0006 Maksimipaine SA 50/5000 P_1005 Ylin asetusarvo tuloilman paineensäädölle, Pa 200 4x0007 Minimipaine EA 50/5000 P_1006 Alin asetusarvo poistoilman paineensäädölle, Pa 50 4x0008 Käynnistyspaine EA 50/5000 P_1003 Käynnistysarvo poistoilmalle, Pa 100 4x0009 Maksimipaine EA 50/5000 P_1007 Ylin asetusarvo poistoilman paineensäädölle, Pa 200 4x0010 4x0011 Raja-arvo ennen kuin painetta suurennetaan Raja-arvo ennen kuin painetta lasketaan 70/100 P_ /80 P_1014 Pellin asennon ylempi raja-arvo ennen kuin painetta suurennetaan Pellin asennon alempi raja-arvo ennen kuin painetta lasketaan 4x0012 Käsinkäyttö tuloilmapaine Tuloilman paineasetusarvo käsisäätötilassa, Pa 4x0013 Käsinkäyttö poistoilmapaine Poistoilman paineasetusarvo käsisäätötilassa, Pa 4x0014 Hälytysviive 10/60 P_1011 Hälytysviive, min 10 4x0015 Lisäysnopeus paineensäätö 1/100 P_1012 Lisäysnopeus, Pa 10 4x0016 Lukuväli 1/100 P_1096 Määrittää kuinka usein peltien asennot luetaan. 1 4x0017 4x0018 Pienin painepoikkeama 1/100 P_1008 Sallittu poikkeaman paineen asetusarvosta prosentteina

19 CONTROL Optimizen Modbus-muuttujat Input register 16-bittinen kokonaislukurekisteri, vain luku 3x0001 Paineasetusarvo tuloilma Asetusarvo, joka lähetetään GOLD-koneelle 3x0002 Paineen asetusarvo poistoilma Asetusarvo, joka lähetetään GOLD-koneelle 3x0004 Käynnistysviive säätö Käynnistysviiveen laskuriarvo, sekuntia 3x0011 3x0055 TI pelti 01 TI pelti 45 Tuloilmapellin asento prosentteina, 0% = kiinni Paikat 1-15 varattu tuotteille, joissa MBid 1-15 Paikat varattu tuotteille, joissa MBid x0061 3x0105 PI pelti 01 PI pelti 45 Poistoilmapellin asento prosentteina, 0% = kiinni Paikat 1-15 varattu tuotteille, joissa MBid 1-15 Paikat varattu tuotteille, joissa MBid CONTROL Room ja Zone parametrit Kaikissa CONTROL-tuotteissa on parametritiedosto, joka sisältää valittua sovellusta koskevat konfigurointitiedot. Konfigurointitietoihin pääsee käsiksi Modbusin kautta tai TUNE Controlilla. Osoitteessa löydät exceltaulukon, jossa on taulukot kaikkia konfigurointeja varten. Niitä voidaan käyttää säätötyössä. Alla olevassa kuvassa on esimerkki taulukosta. Modbus taulukot 19
