1 CORE Status Q1/12

2 CORE Projektin tavoitteet PehuTecin sisäisen projektin tavoitteena on kartoittaa ja kehittää työkaluja kognitiivisten radioverkkojen ilmarajapinta testaukseen. Kognitiivisten verkkojen testauksen haasteena on useiden eri radioteknologioiden yhtäaikainen testaaminen ja analysointi. Perinteiset testausmenetelmät keskittyvät yleensä yhden yksittäisen radion/laitteiston testaamiseen. Kognitiivisen järjestelmän tapauksessa ei kuitenkaan voida jättää huomioimatta muiden radioteknologioiden vaikutuksia testauksen alla olevaan teknologiaan/järjestelmään. PehuTecin valitsema lähtökohta on tutkia mahdollisuuksia ilmarajapinnasta tehtävään RF-nauhoitukseen ja RF-nauhoituksen älykkääseen automaattiseen analysointiin.

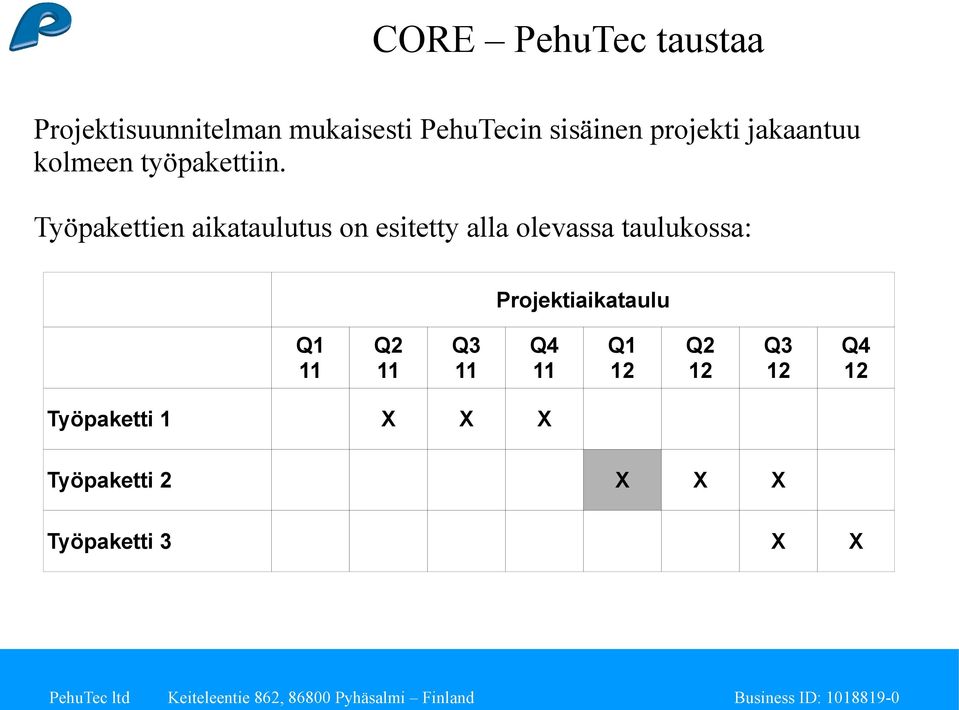

3 CORE PehuTec taustaa Projektisuunnitelman mukaisesti PehuTecin sisäinen projekti jakaantuu kolmeen työpakettiin. Työpakettien aikataulutus on esitetty alla olevassa taulukossa: Projektiaikataulu Q1 11 Q2 11 Q3 11 Q4 11 Q1 12 Q2 12 Q3 12 Q4 12 Työpaketti 1 X X X Työpaketti 2 X X X Työpaketti 3 X X

4 CORE Projektin työpaketit Tässä vaiheessa projektia on tehty projektisuunnitelman mukaisesti työpaketti 1:n tehtävä 1:ta ja tehtävä 2:ta, sekä työpaketti 2:n tehtävä 1:ta ja tehtävä 2:ta. TP1:n tehtävä 1:n sisältö projektisuunnitelman mukaan on analysointipalvelujen markkinatilanne. Tarkoituksena on ollut kartoittaa, minkälaisia analysointipalveluja markkinoilla on tällä hetkellä ja millä alueella näissä on puutteita (kognitiivisten radioverkkojen näkökulmasta). TP1:n tehtävä 2:n sisältö projektisuunnitelman mukaan on kaupallisten skanneri ratkaisujen kartoitus (ilmarajapintaa nauhoittavat laitteistot).

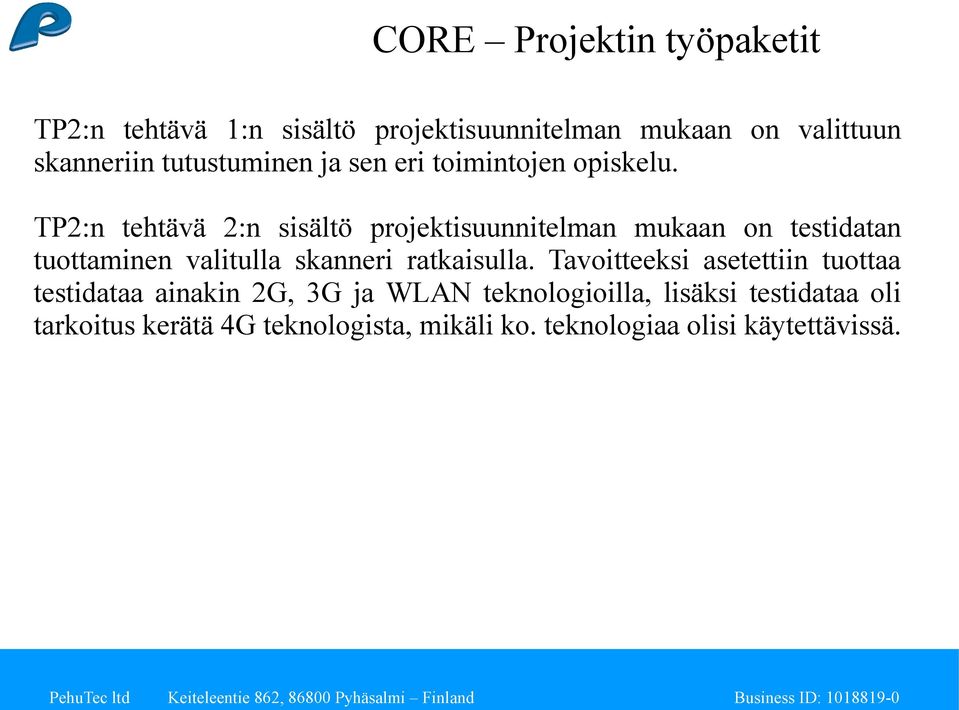

5 CORE Projektin työpaketit TP2:n tehtävä 1:n sisältö projektisuunnitelman mukaan on valittuun skanneriin tutustuminen ja sen eri toimintojen opiskelu. TP2:n tehtävä 2:n sisältö projektisuunnitelman mukaan on testidatan tuottaminen valitulla skanneri ratkaisulla. Tavoitteeksi asetettiin tuottaa testidataa ainakin 2G, 3G ja WLAN teknologioilla, lisäksi testidataa oli tarkoitus kerätä 4G teknologista, mikäli ko. teknologiaa olisi käytettävissä.

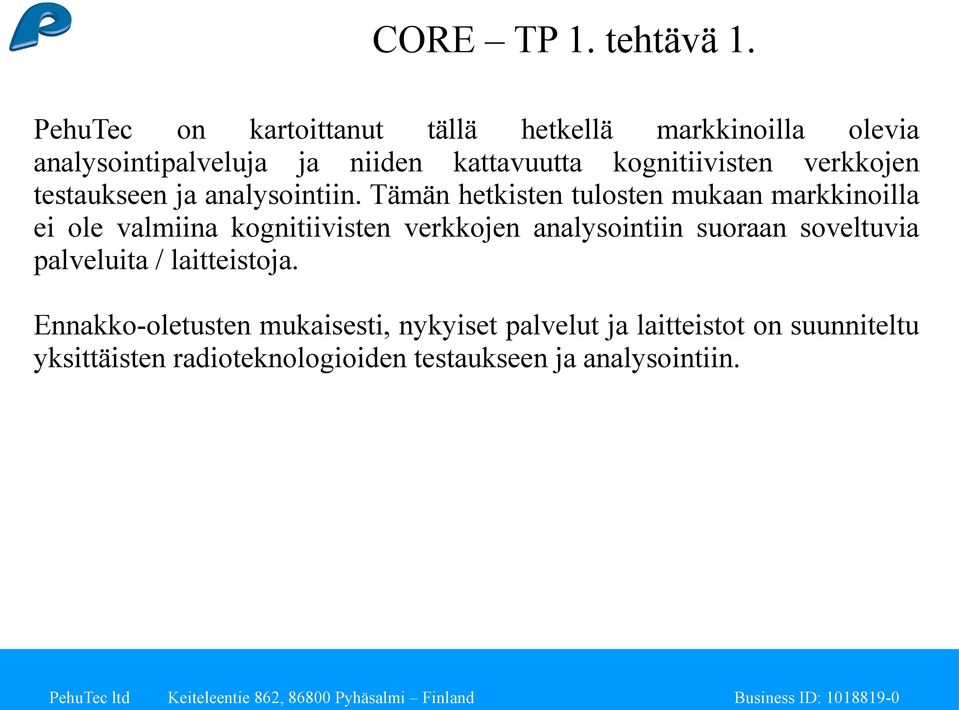

6 CORE TP 1. tehtävä 1. PehuTec on kartoittanut tällä hetkellä markkinoilla olevia analysointipalveluja ja niiden kattavuutta kognitiivisten verkkojen testaukseen ja analysointiin. Tämän hetkisten tulosten mukaan markkinoilla ei ole valmiina kognitiivisten verkkojen analysointiin suoraan soveltuvia palveluita / laitteistoja. Ennakko-oletusten mukaisesti, nykyiset palvelut ja laitteistot on suunniteltu yksittäisten radioteknologioiden testaukseen ja analysointiin.

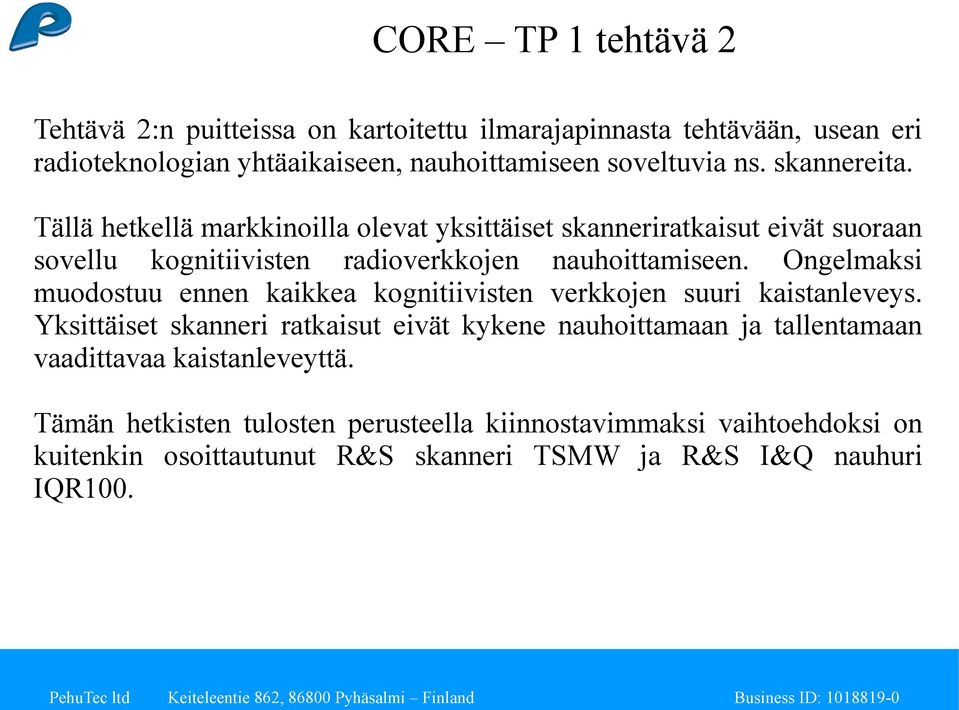

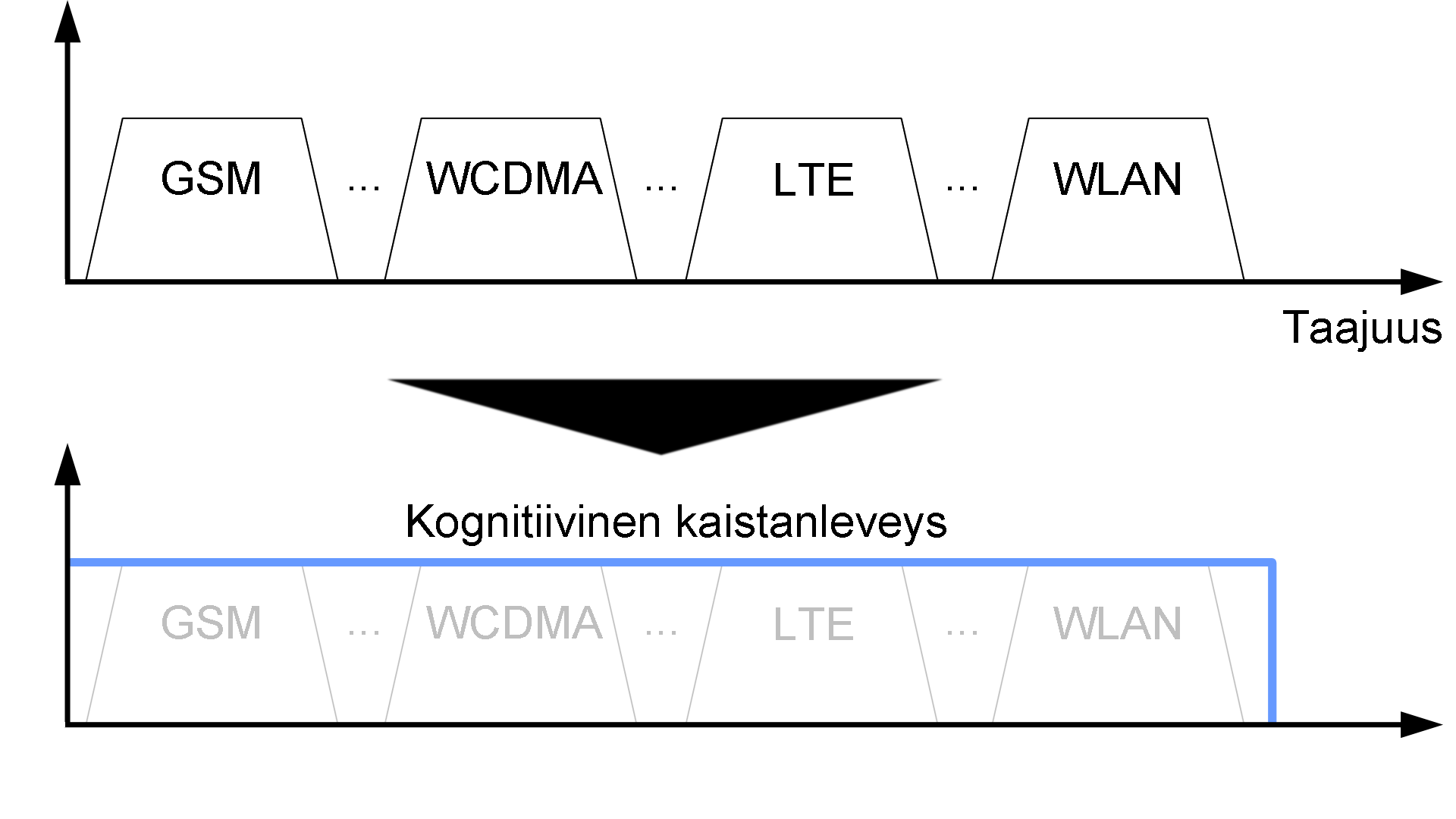

7 CORE TP 1 tehtävä 2 Tehtävä 2:n puitteissa on kartoitettu ilmarajapinnasta tehtävään, usean eri radioteknologian yhtäaikaiseen, nauhoittamiseen soveltuvia ns. skannereita. Tällä hetkellä markkinoilla olevat yksittäiset skanneriratkaisut eivät suoraan sovellu kognitiivisten radioverkkojen nauhoittamiseen. Ongelmaksi muodostuu ennen kaikkea kognitiivisten verkkojen suuri kaistanleveys. Yksittäiset skanneri ratkaisut eivät kykene nauhoittamaan ja tallentamaan vaadittavaa kaistanleveyttä. Tämän hetkisten tulosten perusteella kiinnostavimmaksi vaihtoehdoksi on kuitenkin osoittautunut R&S skanneri TSMW ja R&S I&Q nauhuri IQR100.

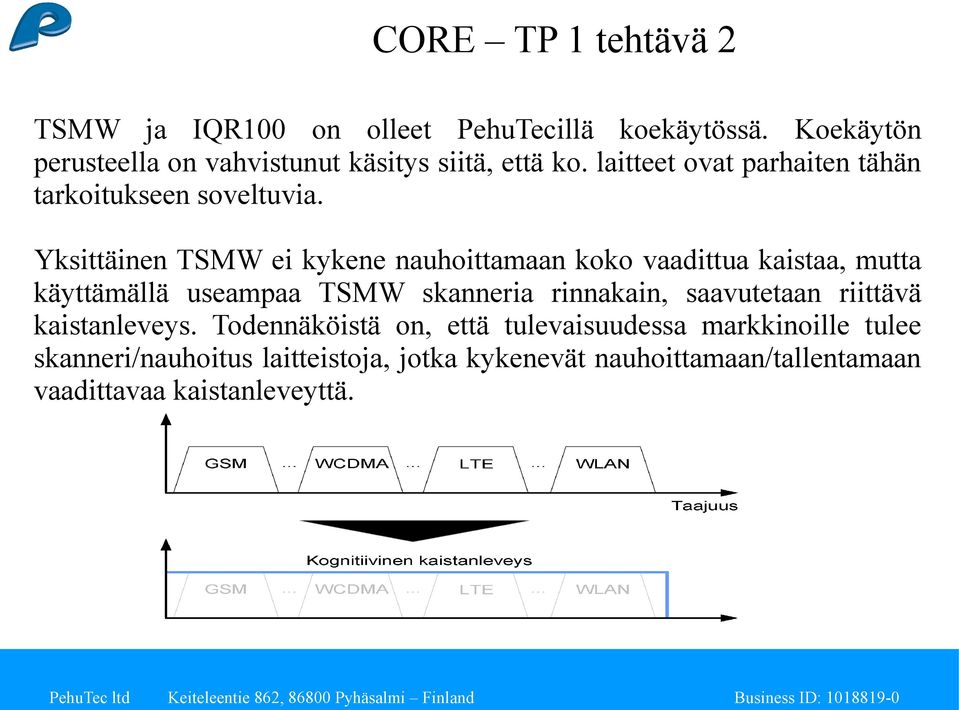

8 CORE TP 1 tehtävä 2 TSMW ja IQR100 on olleet PehuTecillä koekäytössä. Koekäytön perusteella on vahvistunut käsitys siitä, että ko. laitteet ovat parhaiten tähän tarkoitukseen soveltuvia. Yksittäinen TSMW ei kykene nauhoittamaan koko vaadittua kaistaa, mutta käyttämällä useampaa TSMW skanneria rinnakain, saavutetaan riittävä kaistanleveys. Todennäköistä on, että tulevaisuudessa markkinoille tulee skanneri/nauhoitus laitteistoja, jotka kykenevät nauhoittamaan/tallentamaan vaadittavaa kaistanleveyttä.

9 CORE TP 1 tehtävä 2 Lisätietoja R&S TSMW:sta Lisätietoja R&S IQR100:sta

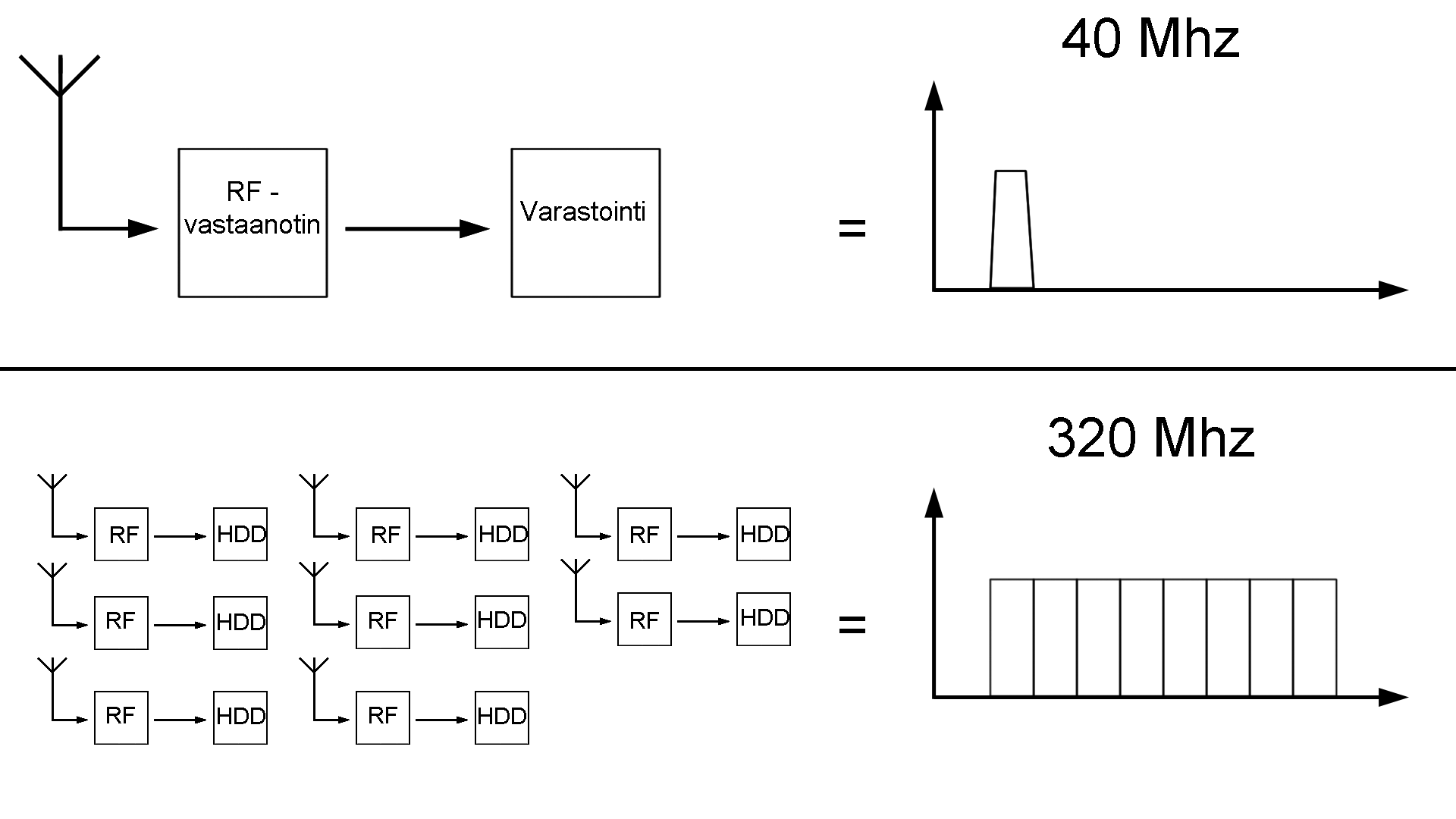

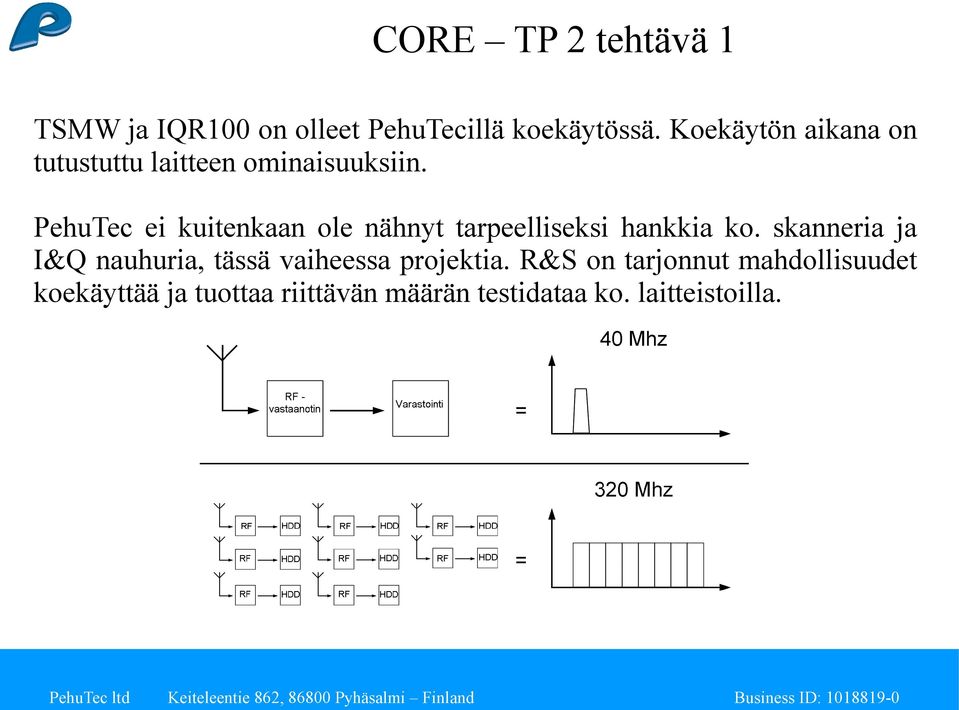

10 CORE TP 2 tehtävä 1 TSMW ja IQR100 on olleet PehuTecillä koekäytössä. Koekäytön aikana on tutustuttu laitteen ominaisuuksiin. PehuTec ei kuitenkaan ole nähnyt tarpeelliseksi hankkia ko. skanneria ja I&Q nauhuria, tässä vaiheessa projektia. R&S on tarjonnut mahdollisuudet koekäyttää ja tuottaa riittävän määrän testidataa ko. laitteistoilla.

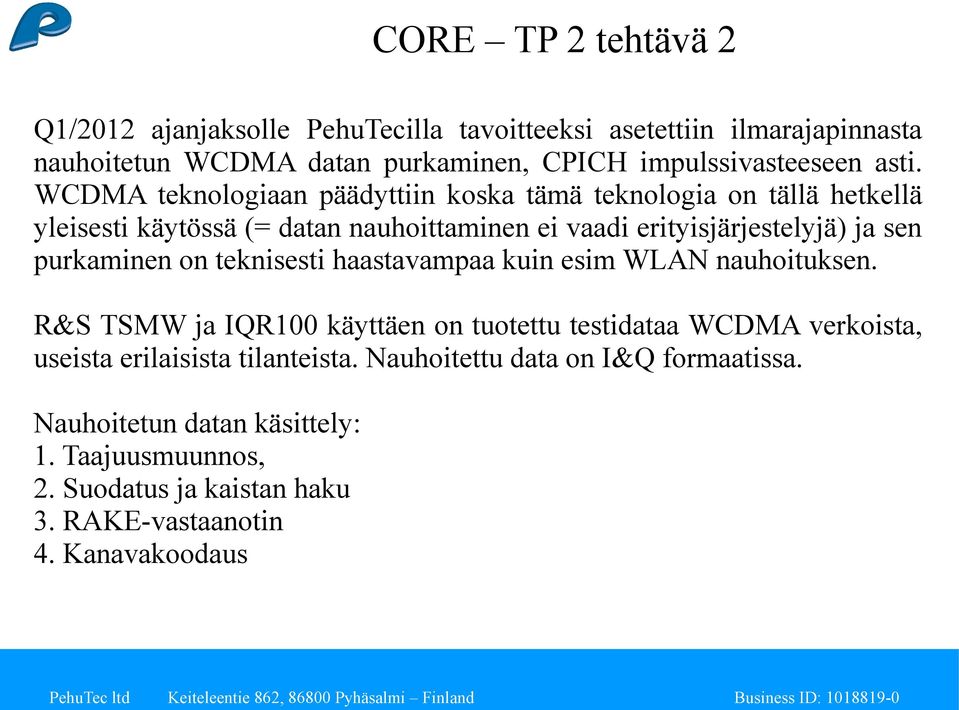

11 CORE TP 2 tehtävä 2 Q1/2012 ajanjaksolle PehuTecilla tavoitteeksi asetettiin ilmarajapinnasta nauhoitetun WCDMA datan purkaminen, CPICH impulssivasteeseen asti. WCDMA teknologiaan päädyttiin koska tämä teknologia on tällä hetkellä yleisesti käytössä (= datan nauhoittaminen ei vaadi erityisjärjestelyjä) ja sen purkaminen on teknisesti haastavampaa kuin esim WLAN nauhoituksen. R&S TSMW ja IQR100 käyttäen on tuotettu testidataa WCDMA verkoista, useista erilaisista tilanteista. Nauhoitettu data on I&Q formaatissa. Nauhoitetun datan käsittely: 1. Taajuusmuunnos, 2. Suodatus ja kaistan haku 3. RAKE-vastaanotin 4. Kanavakoodaus

12 CORE PehuTec rinnakkaishankkeet PehuTecilla on omien tuotekehityshankkeiden joukossa joitakin hankkeita, joiden tuloksia voidaan hyödyntää CORE hankkeessa. Esimerkiksi UESMS Trace Analyzer, jota voidaan käyttää analysoimaan tuotettua testidataan. Trace Analyzer ei kuitenkaan kykene analysoimaan suoraan ilmarajapinnasta nauhoitettua dataa. Tätä analysointia varten on data ensin purettava viestiliikenne muotoon.

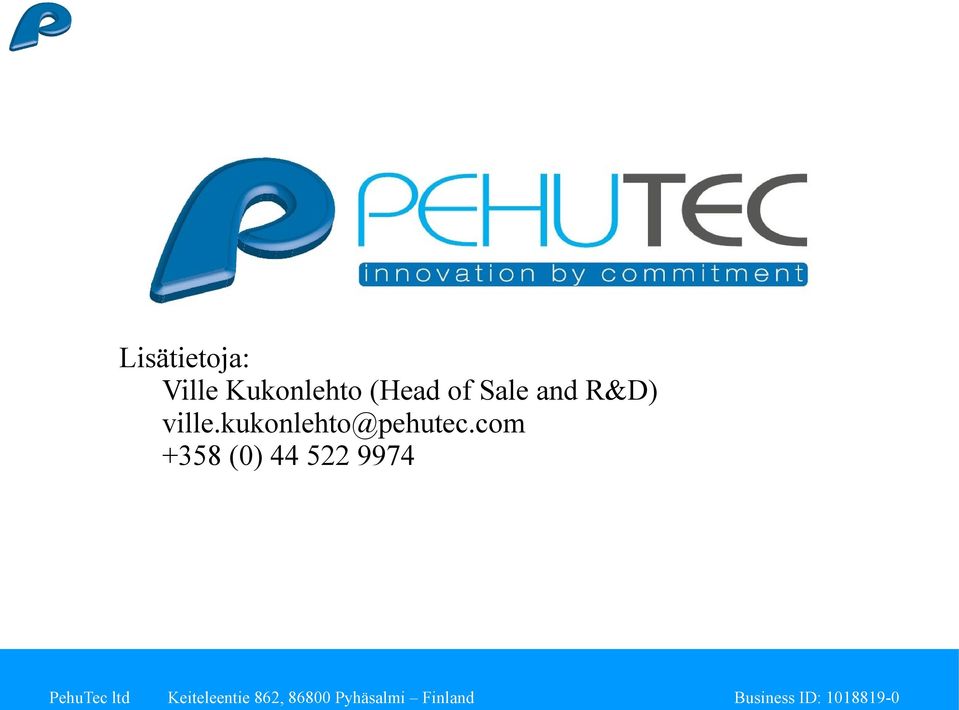

13 Lisätietoja: Ville Kukonlehto (Head of Sale and R&D) +358 (0)
