1 KAASU- JA HITSAUSTARVIKKEET Johdanto 1

2 GASIQ - ÄLYKÄS VALINTA KAASULEIKKAUKSEEN GasiQ on oikea valinta, kun haluat korkealaatuisen ja edullisen laitteiston. Tuotevalikoimaamme kuuluvat paineensäätimet, leikkauspolttimet ja suuttimet. Pystymme tarjoamaan kokonaisvaltaisen ratkaisun, jonka ansiosta liekki on oikea jokaiseen työtilanteeseen ja takaa pienemmän kaasunkulutuksen. Tehtaamme sijaitsee Stenkullenissa Göteborgin lähellä. Valmistamme tuotteita kaasuhitsaukseen, juottamiseen, leikkaamiseen sekä suojakaasuleikkaukseen tarkoitettuja paineensäädinlaitteita. Osaamista jo vuodesta 1938 GasIQ perustettiin vuonna 2007, kun me ostimme kaasutarvikkeita valmistavan, vuonna 1938 perustetun Elga AB:n. Viime vuosina olemme täydentäneet osaamistamme merkittävillä investoinneilla mm. CNC-konekantaan. Tavoitteemme on olla jatkuvasti kehityksen kärjessä kehittämässä ja valmistamassa laatutuotteita. Omaa tuotantoa Ruotsissa Valitsimme Ruotsin valmistusmaaksi, koska se on lähellä kotimarkkinoita. Pystymme hallitsemaan tuotantoketjun alusta loppuun ja uskomme, että myös asiakkaat arvostavat lähellä tapahtuvaa valmistusta. Voimme toimittaa asiakkaille uusia tuotteita nopeasti ja helposti. Optimator vähentää kaasunkulutusta Yksi esimerkki onnistuneesta tuotekehityksestämme on Optimator, ainutlaatuinen säädin, joka vähentää suojakaasun kulutusta jopa 50 prosenttia. Optimator vähentää merkittävästi kaasun kulutusta ja alentaa hitsauskustannuksia työpaikoilla maailmanlaajuisesti. Kaasulaitteiden ja -tarvikkeiden erikoisosaaja Parhaat ratkaisut tulevat usein alasta ja alueesta riippumatta alan erikoisosaajalta. GasIQ on kaasulaitteiden huippuosaaja. Meillä on asiakkaan tarpeisiin sopiva ratkaisu, joka mahdollistaa sekä korkealaatuiset tuotteet että taloudellisuuden. GasIQ tarjoaa kumppanuutta, joka tuo asiakkaan toimintaan lisäarvoa. 2 Johdanto

3 SISÄLTÖ JOHDANTO 2-7 PAINEENSÄÄTIMET 8-25 Optimator Ulosottopisteet ja keskuspaineensäätimet Muut paineensäätimet Erikoispaineensäätimet POLTINJÄRJESTELMÄT D75 Ergo MiniCar S N Käsipoltinlaitteet GasIQ leikkauslaitteet ja varusteet LEIKKAUSSUUTTIMET TURVAVARUSTEET LISÄVARUSTEET LISÄAINEET JUOTTAMISEEN JA KAASUHITSAUKSEEN TURVALLISUUSTIETOA SISÄLTÖ 67 Johdanto 3

4 LAITTEITA, JOTKA KESTÄVÄT KÄYTTÖÄ Laitteitamme käytetään vaativissa olosuhteissa. Työn kesto on usein pitkä ja tarkkuudelle asetetut vaatimukset korkeat. GasIQ:n poltinlaitteet ja tuotteet on kehitetty suurta tarkkuutta vaativiin työtehtäviin todella vaativiin olosuhteisiin. Ergonomisen muotoilun ja parhaiden materiaalien ansiosta poltinjärjestelmät ovat helppokäyttöisiä ja kestäviä; kaasunkulutus on vähäistä ja liekki on juuri tarkoitukseen sopiva. Ergonominen ja kulutusta kestävä muotoilu Poltinjärjestelmiemme ergonominen muotoilu antaa kädelle hyvän otteen ja ohjattavuuden, mikä on erityisen tärkeää, kun työpäivät ovat pitkiä ja projekti vaatii suurta tarkkuutta. Tuotteet on valmistettu materiaalista, joka kestää suurta rasitusta ja toimii myös rankoissa olosuhteissa. Volvo vähensi kaasunkulutusta 43 %:lla Uddevallassa toimiva Volvon tehdas testasi, miten paljon kaasua voi säästää GasIQ:n Optimator -paineensäätimellä. Testi suoritettiin siten, että hitsaaja hitsasi yhden vaiheen tavallisella säätimellä ja seuraavan Optimator -säätimellä. Massavirtausmittariin yhdistettiin digitaalinen laskin, joka kertoi kaasunkulutuksen näissä kahdessa prosessissa. Testi osoitti, että Volvo säästi kaasua vähintään 43 % silloin kun käytettiin Optimator -paineensäädintä. Käytä alkuperäisosia Käyttämällä GasIQ:n alkuperäisosia säätimestä leikkauspolttimeen suuttimeen saavutetaan paras mahdollinen liekki, joka takaa täydellisen leikkauksen ja alentaa kustannuksia. Alkuperäisosat takaavat paremman liekin ja vähentävät kaasunkulutusta sekä maksavat itsensä nopeasti takaisin. Esimerkiksi seuraavat yritykset luottavat tuotteisiimme: ABB, BMW, GM, Caterpillar, JCB, Aker Kvaerner, Volvo ja Autoliv. 4 Johdanto

5 Johdanto 5

6 GASIQ R&D Etsitkö uutta ratkaisua hitsausyksikköösi? Onko sinulla tarve erikoistarkoituksiin tai suunnitteluihin? GasIQ:n Tuotekehityskeskus (Research & Development, R&D) suunnittelee tuotteita ja tarjoaa ratkaisuja, jotka sopivat juuri sinun tarpeisiisi. Tuotekehitys ottaa huomioon asiakkaan toiveet GasIQ ottaa tuotekehityksessään huomioon teollisuuden korkeat vaatimukset ja odotukset. Käytämme suunnittelutyössä 3D-modulointiohjelmaa ja pystymme jo piirustuspöydällä simuloimaan tuotteen toimintaa ja muotoilua. Tämä mahdollistaa joustavuuden, joka on olennainen seikka mm. silloin kun tuote räätälöidään asiakkaan tarpeiden mukaan. Nykyaikainen valmistusprosessi Ruotsissa Suunnitteluosaston vieressä sijaitsee valmistus- ja kokoonpano-osastomme. Osastot sijaitsevat lähellä toisiaan, jonka ansiosta prosessia voidaan valvoa alusta loppuun, ideasta valmiiseen tuotteeseen. Nykyaikaiseen konekantaamme kuuluu mm. kuusiakseliset työstökoneet, jotka täyttävät korkealuokkaiseen tuotevalmistukseen asetetut vaatimukset. Osien valmistuksen painopiste on laadussa, turvallisuudessa, ergonomiassa ja taloudellisuudessa. Pieniä ja suuria sarjoja Me valmistamme sekä pieniä että suuria sarjoja. Ammattitaitoinen ja kokenut henkilökuntamme vastaa tuotteiden kokoonpanosta. Tuotteet testataan ja tarkastetaan aina ennen toimitusta. GasIQ on sertifioitu ISO 9001:2008 ja ISO 14001:2004 -standardien mukaan (Lloyd s Register of Quality Assurance). 6 Johdanto

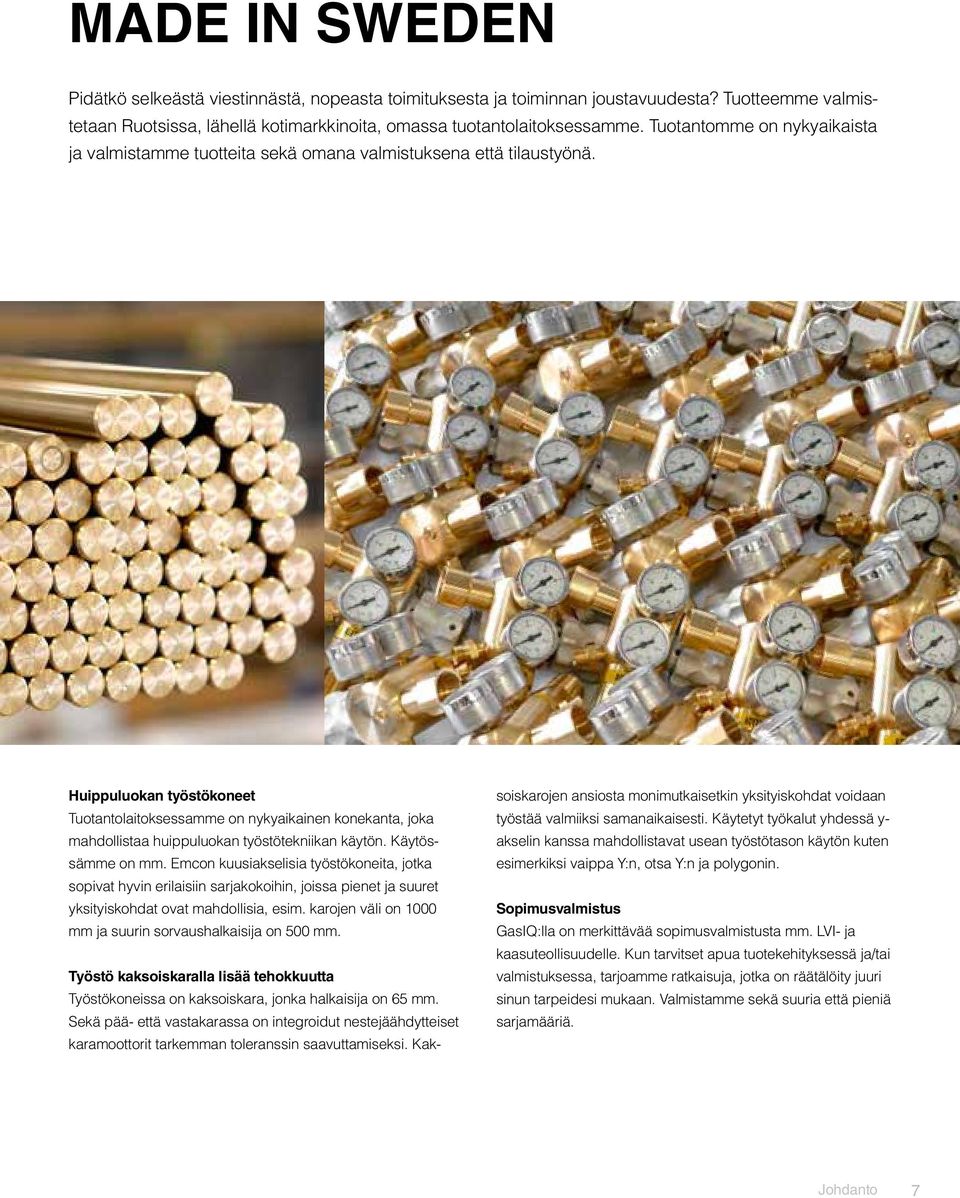

7 MADE IN SWEDEN Pidätkö selkeästä viestinnästä, nopeasta toimituksesta ja toiminnan joustavuudesta? Tuotteemme valmistetaan Ruotsissa, lähellä kotimarkkinoita, omassa tuotantolaitoksessamme. Tuotantomme on nykyaikaista ja valmistamme tuotteita sekä omana valmistuksena että tilaustyönä. Huippuluokan työstökoneet Tuotantolaitoksessamme on nykyaikainen konekanta, joka mahdollistaa huippuluokan työstötekniikan käytön. Käytössämme on mm. Emcon kuusiakselisia työstökoneita, jotka sopivat hyvin erilaisiin sarjakokoihin, joissa pienet ja suuret yksityiskohdat ovat mahdollisia, esim. karojen väli on 1000 mm ja suurin sorvaushalkaisija on 500 mm. Työstö kaksoiskaralla lisää tehokkuutta Työstökoneissa on kaksoiskara, jonka halkaisija on 65 mm. Sekä pää- että vastakarassa on integroidut nestejäähdytteiset karamoottorit tarkemman toleranssin saavuttamiseksi. Kaksoiskarojen ansiosta monimutkaisetkin yksityiskohdat voidaan työstää valmiiksi samanaikaisesti. Käytetyt työkalut yhdessä y- akselin kanssa mahdollistavat usean työstötason käytön kuten esimerkiksi vaippa Y:n, otsa Y:n ja polygonin. Sopimusvalmistus GasIQ:lla on merkittävää sopimusvalmistusta mm. LVI- ja kaasuteollisuudelle. Kun tarvitset apua tuotekehityksessä ja/tai valmistuksessa, tarjoamme ratkaisuja, jotka on räätälöity juuri sinun tarpeidesi mukaan. Valmistamme sekä suuria että pieniä sarjamääriä. Johdanto 7

8 AINUTLAATUINEN VALIKOIMA KORKEALUOKKAISIA PAINEENSÄÄTIMIÄ GasIQ tarjoaa laajan valikoiman korkealuokkaisia paineenalennusventtiileitä, korkeapaineensäätimiä ja kaksivaiheisia säätimiä eri käyttöalueille. Optimator, lippulaivamme, on kaksivaiheinen paineenalennusventtiili, jonka erittäin herkkä toinen vaihe poistaa tehokkaasti aloituspuhalluksen, joka syntyy kaasukaarihitsauksen aloitusvaiheessa. Tämä vähentää kaasun kulutusta jopa 50 %. Muita suosittuja tuotteita ovat: - Maxex, vankka paineensäädin, jolla on suuri kapasiteetti - Minex, joka on hyvä taloudellinen vaihtoehto pienempiin hitsauslaitteisiin - TIGex, paineensäätöventtiili joka soveltuu sellaisiin käyttökohteisiin, joissa virtaus on pystyttävä asettamaan ja lukemaan tarkasti. Kaikki säätimet on suunniteltu täyttämään EN ISO standardin mukaiset vaatimukset. 8 Paineensäätimet

9 Asetetun paineen ja virtauksen määrää on helppo säätää ja lukea. Jokaiseen säätimeen kiinnitetään lopputarkastuksen jälkeen hyväksyntätarra, jossa on vastuuasentajan nimikirjaimet. Täyttävät EN ISO standardin voimassa olevat vaatimukset. Laitteissa on esiasennettu, sisäänrakennettu turvaventtiili, joka suojaa painemittaria tai virtausmittaria vikaantumiselta, mikäli paine nousee yllättäen. Säätimien valmistuksessa on noudatettu GasIQ:n laadunvarmistusjärjestelmää ISO standardin mukaisesti. Säätimet ovat vankkarakenteisia ja kestävät kulutusta, mikä takaa pitkän käyttöiän. Jokainen säädin on tarkastettu ja testattu ja ne on sisäänajettu simuloidun testiohjelman mukaan. Liitäntämutteri on kaksi kertaa normaalin pituinen, mikä helpottaa pulloon kiinnittämistä ja irrottamista. Säätimissä on joko 5,0/6,3 mm tai 6,3/8 mm pitkä letkukara. Jokainen säädin on erikoispakattu Paineensäätimet 9

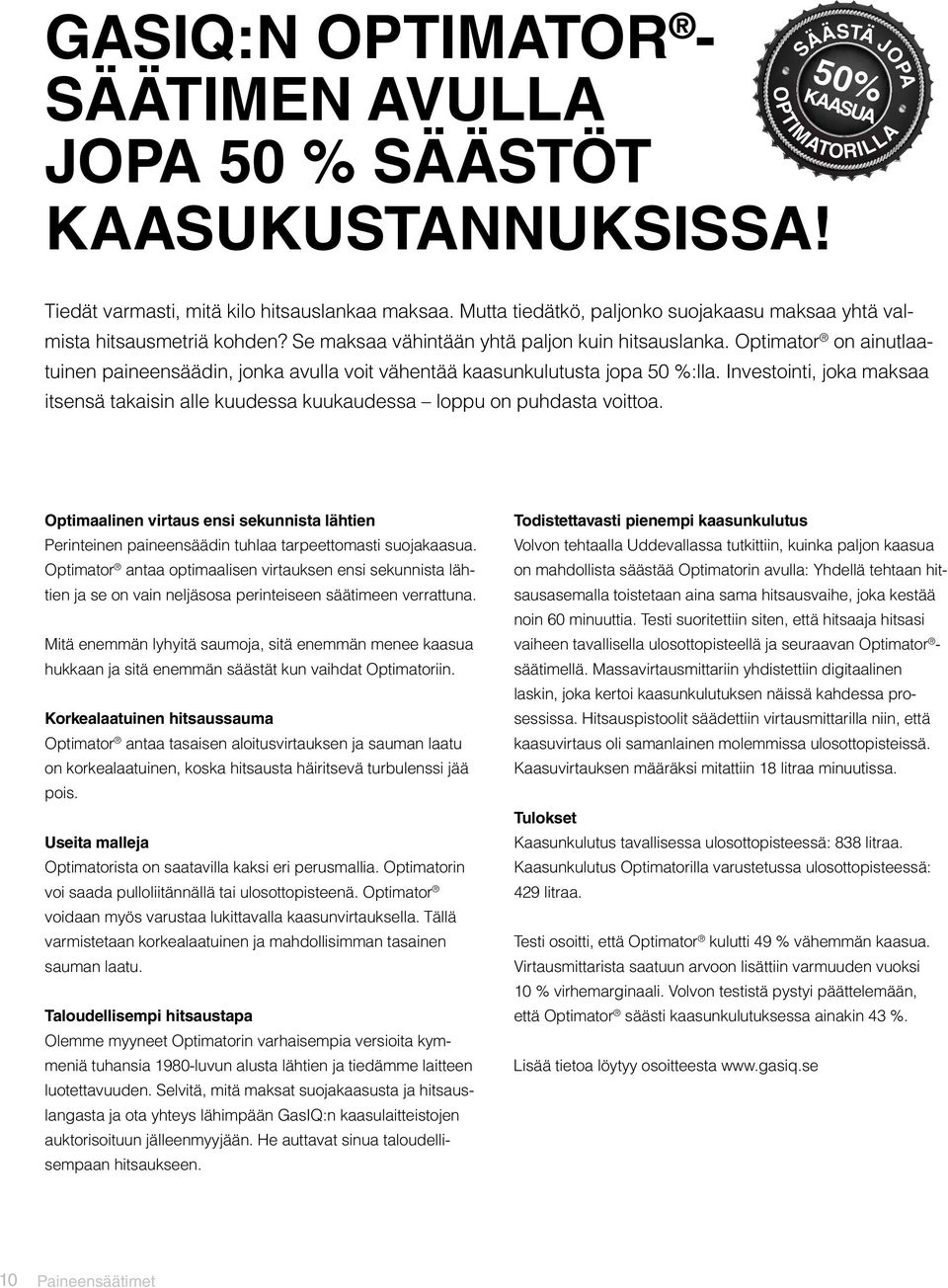

10 GASIQ:N OPTIMATOR - SÄÄTIMEN AVULLA JOPA 50 % SÄÄSTÖT KAASUKUSTANNUKSISSA! SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Tiedät varmasti, mitä kilo hitsauslankaa maksaa. Mutta tiedätkö, paljonko suojakaasu maksaa yhtä valmista hitsausmetriä kohden? Se maksaa vähintään yhtä paljon kuin hitsauslanka. Optimator on ainutlaatuinen paineensäädin, jonka avulla voit vähentää kaasunkulutusta jopa 50 %:lla. Investointi, joka maksaa itsensä takaisin alle kuudessa kuukaudessa loppu on puhdasta voittoa. Optimaalinen virtaus ensi sekunnista lähtien Perinteinen paineensäädin tuhlaa tarpeettomasti suojakaasua. Optimator antaa optimaalisen virtauksen ensi sekunnista lähtien ja se on vain neljäsosa perinteiseen säätimeen verrattuna. Mitä enemmän lyhyitä saumoja, sitä enemmän menee kaasua hukkaan ja sitä enemmän säästät kun vaihdat Optimatoriin. Korkealaatuinen hitsaussauma Optimator antaa tasaisen aloitusvirtauksen ja sauman laatu on korkealaatuinen, koska hitsausta häiritsevä turbulenssi jää pois. Useita malleja Optimatorista on saatavilla kaksi eri perusmallia. Optimatorin voi saada pulloliitännällä tai ulosottopisteenä. Optimator voidaan myös varustaa lukittavalla kaasunvirtauksella. Tällä varmistetaan korkealaatuinen ja mahdollisimman tasainen sauman laatu. Taloudellisempi hitsaustapa Olemme myyneet Optimatorin varhaisempia versioita kymmeniä tuhansia 1980-luvun alusta lähtien ja tiedämme laitteen luotettavuuden. Selvitä, mitä maksat suojakaasusta ja hitsauslangasta ja ota yhteys lähimpään GasIQ:n kaasulaitteistojen auktorisoituun jälleenmyyjään. He auttavat sinua taloudellisempaan hitsaukseen. Todistettavasti pienempi kaasunkulutus Volvon tehtaalla Uddevallassa tutkittiin, kuinka paljon kaasua on mahdollista säästää Optimatorin avulla: Yhdellä tehtaan hitsausasemalla toistetaan aina sama hitsausvaihe, joka kestää noin 60 minuuttia. Testi suoritettiin siten, että hitsaaja hitsasi vaiheen tavallisella ulosottopisteellä ja seuraavan Optimator - säätimellä. Massavirtausmittariin yhdistettiin digitaalinen laskin, joka kertoi kaasunkulutuksen näissä kahdessa prosessissa. Hitsauspistoolit säädettiin virtausmittarilla niin, että kaasuvirtaus oli samanlainen molemmissa ulosottopisteissä. Kaasuvirtauksen määräksi mitattiin 18 litraa minuutissa. Tulokset Kaasunkulutus tavallisessa ulosottopisteessä: 838 litraa. Kaasunkulutus Optimatorilla varustetussa ulosottopisteessä: 429 litraa. Testi osoitti, että Optimator kulutti 49 % vähemmän kaasua. Virtausmittarista saatuun arvoon lisättiin varmuuden vuoksi 10 % virhemarginaali. Volvon testistä pystyi päättelemään, että Optimator säästi kaasunkulutuksessa ainakin 43 %. Lisää tietoa löytyy osoitteesta 10 Paineensäätimet

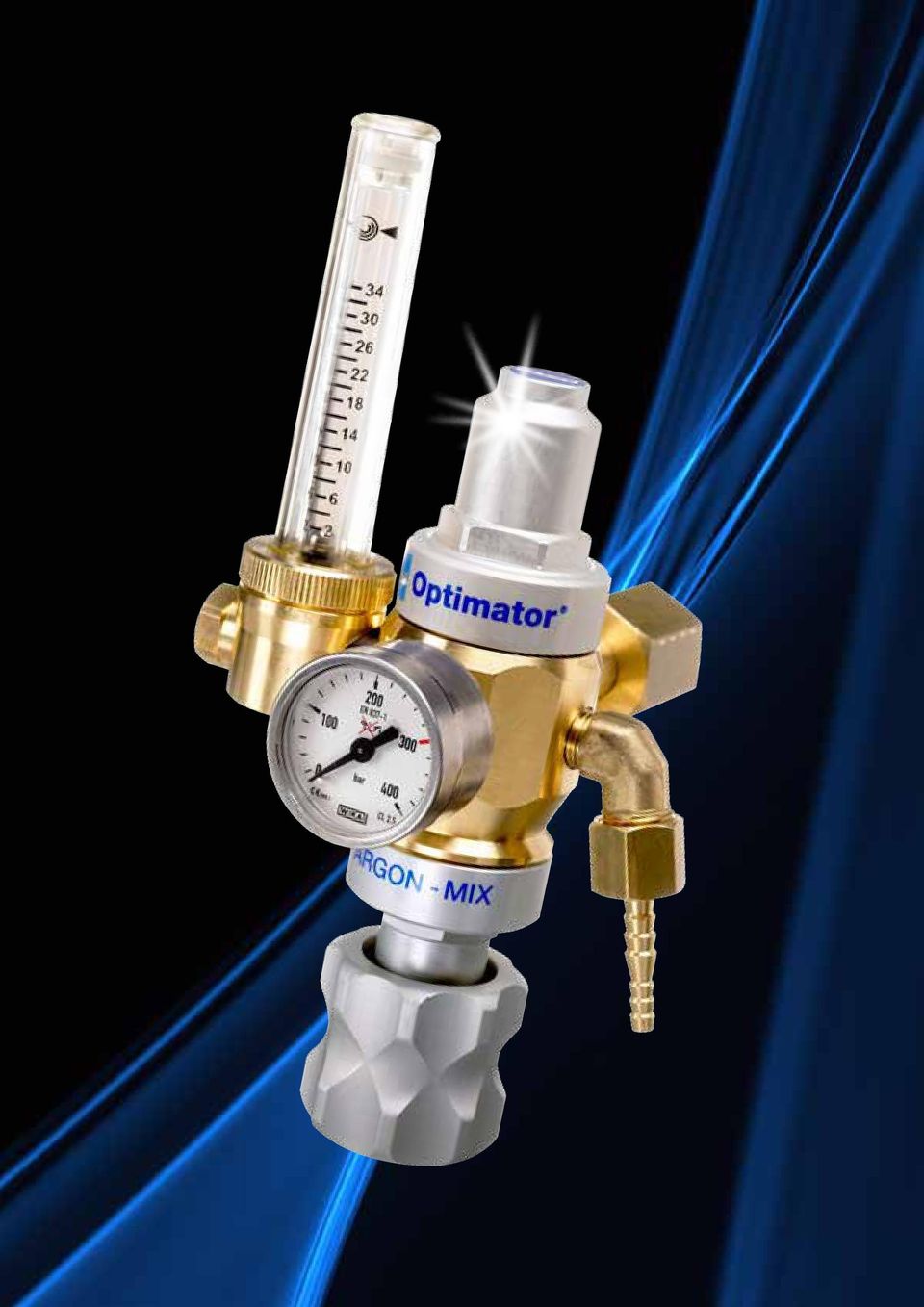

11 Paineensäätimet 11

12 GASIQ OPTIMATOR GasIQ Optimator on kaksivaiheinen paineensäädin korkealuokkaiseen suojakaasuhitsaukseen. GasIQ Optimatorin erittäin herkkä toinen vaihe poistaa tehokkaasti aloituspuhalluksen, joka syntyy kaasukaarihitsauksen aloitusvaiheessa. Aloituspuhalluksen poistuminen vähentää suojakaasun kulutusta tavallisessa hitsauksessa jopa 50 %. Pienempi kaasunkulutus vähentää pullonvaihtoja, mikä lisää hitsauksen tehokasta aikaa. Lisäksi saavutetaan parempi hitsauslaatu, koska huokosvaara pienenee. SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA GasIQ Optimatorin kaksivaiheinen säätö pitää kaasuvirtauksen erittäin tarkkana ja tasaisena myös pullonpaineen laskiessa. Erikoispakattu säädin on varustettu 5,0 mm ja 6,3 mm letkuille sopivalla letkukaralla. Kaasulaji: AR/seoskaasu AR/seoskaasu lukittava virtaus CO 2 AR/H 2 seoskaasu 300 bar AR/seoskaasu Nevoc Skandinavia Venäjä Virtausmittari 0-34 l/min 0-34 l/min 0-34 l/min 0-34 l/min 0-34 l/min 12 Paineensäätimet

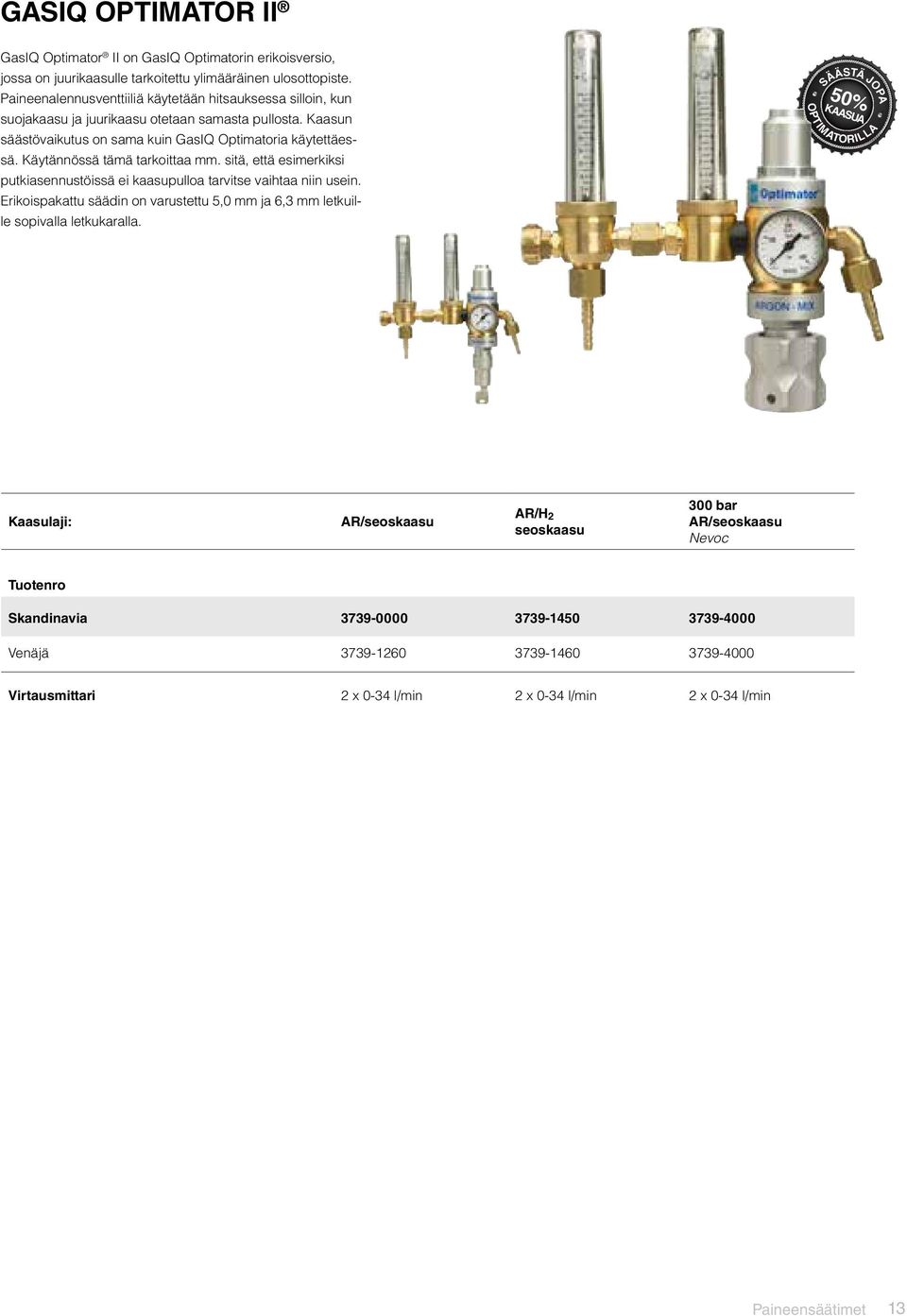

13 GASIQ OPTIMATOR ll GasIQ Optimator II on GasIQ Optimatorin erikoisversio, jossa on juurikaasulle tarkoitettu ylimääräinen ulosottopiste. Paineenalennusventtiiliä käytetään hitsauksessa silloin, kun suojakaasu ja juurikaasu otetaan samasta pullosta. Kaasun säästövaikutus on sama kuin GasIQ Optimatoria käytettäessä. Käytännössä tämä tarkoittaa mm. sitä, että esimerkiksi putkiasennustöissä ei kaasupulloa tarvitse vaihtaa niin usein. Erikoispakattu säädin on varustettu 5,0 mm ja 6,3 mm letkuille sopivalla letkukaralla. SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Kaasulaji: AR/seoskaasu AR/H 2 seoskaasu 300 bar AR/seoskaasu Nevoc Skandinavia Venäjä Virtausmittari 2 x 0-34 l/min 2 x 0-34 l/min 2 x 0-34 l/min Paineensäätimet 13

14 ULOSOTTOPISTEET JA KESKUSPAINEENSÄÄTIMET Keskuskaasujärjestelmä koostuu seuraavista pääkomponenteista: - Kaasupullot/pullopaketti - Tyhjennyskeskus varustettuna keskussäätimellä - Kaasuputkisto - Ulosottopisteet SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA GasIQ:lla on ulosottopisteet sekä asetyleenille/hapelle että suojakaasuille. Kaikki suojakaasuille tarkoitetut ulosottopisteet kuuluvat Optimator -tuoteperheeseen ja ne on varustettu GasIQ:n ainutlaatuisella, hitsauskustannuksia alentavalla kaasunsäästötoiminnolla. Ulosottopisteet ovat joko itsenäisiä yksiköitä tai ne voidaan liittää ulosottopisteiden sulkuventtiiliin. Tyhjennyspisteen asennusohje siihen kuuluvine osineen löytyy sivulta 16. Halutessasi lisätietoa keskuskaasujärjestelmistä ota yhteyttä lähimpään GasIQ:n kaasulaitteistojen auktorisoituun jälleenmyyjään. GasIQ:n modulirakenteiset ulosottopisteet Kaasu: AR/OX 2. Valitse kaasu Kaasu: AC/PROP Poikkileikkaus, joka näyttää sisäänrakennetun kiinnityskiskon 1. Aloita seinäkiinnityksestä A Hitsaus-/juotosnippa 16 mm Seinäkiinnitys (kiinnityskisko) Sulkuventtiili AR/OX Sulkuventtiili AC/PROP Osio A-A T-kappaleen kaksi liitosmutteria on mahdollista vaihtaa 3/8 liittimiin 4. Valitse sopiva kulmakappale säätimelle tai T-kappale useammalle. T-kappale Kulmakappale A G3/8 3a. Argonille 3b. Hapelle G3/8 V Nippa G3/8 Liitosmutteri Liitosmutteri G3/8 G3/8 V 5. Paineensäätimien ja virtausmittarien konfigurointi Paineensäädin OX Paineensäädin AC tai paineensäädin propaani Takaiskuventtiili OX Takaiskuventtiili AC G3/8 G3/8 Valitse Elga Optimator tai virtausmittari G3/8 G3/8 G3/8 V G3/8 Virtausmittari, 30 l/min Virtausmittari, 30 l/min Optimator voidaaan varustaa myös lukittavalla kaasunvirtauksella 14 Paineensäätimet

15 Täydellinen ulosottopiste tai kaksoisulosottopiste GasIQ Optimator AR/seoskaasulle SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Nimike Lukumäärä DIN STD Seinäkiinnitys (kiinnityskisko) 1 kpl Sulkuventtiili, täyd. Ox/Ar 1 kpl Kulmakappale (yksinkert.) 1 kpl T-kappale (kaksois) 1 kpl GasIQ Optimator, 34 l/min 1 kpl (2 kpl) GasIQ Optimator, 34 l/min, lukittava kaasuvirtaus* 1 kpl (2 kpl) * Löydät lisävaihtoehtoja sivulta Täydellinen ulosottopiste hapelle ja asetyleenille Nimike Lukumäärä DIN STD Seinäkiinnitys (kiinnityskisko) 1 kpl Sulkuventtiili, täyd. Ox/Ar 1 kpl Paineensäätimet, happi 1 kpl Mahd. takaiskuventtiili SAFE-X, happi 1 kpl Sulkuventtiili, täyd. asetyleeni/ propaani 1 kpl Paineensäädin, asetyleeni 1 kpl * - Takaiskusuoja SAFE-X, asetyleeni 1 kpl * Happi/propaaniyhdistelmälle paineensäädin korvataan versiolla. Optimator säästöventtiili syöttölaitteeseen Venttiili on GasIQ Optimatorin ulosottopisteen erikoisventtiili. Venttiili voidaan muotoilunsa ansiosta asentaa suoraan syöttölaitteeseen tai ulosottopisteeseen. Sopii käytettäväksi yhdessä virtausmittari :n kanssa kun tarvitaan pitkät hitsausletkut, mutta paineensäädön on sijaittava hitsauspisteen lähellä. Toimitetaan yhdessä letkukaran kanssa, joka sopii 5,0 mm ja 6,3 mm letkuille. SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Liitäntä R ¼ R ¼ R 3/8 R 3/ Pikaliitin EN Voidaan täydentää ulosottopisteeseen asennettavalla virtausmittarilla Versiotyyppinä ALTOP kun liitäntänä on sisäänrakennettu paineensäädin. Standardimallisten pikaliittimien ansiosta letkun liittäminen ulosottopisteeseen tapahtuu nopeasti ja helposti. Kaksoisulosottopiste joko Optimatorilla tai ilman Altop- ja Minitop-pulloja varten SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Kaksoisvirtausmittari on kehitetty erityisesti Air Liquiden Altop- ja Minitoppulloja varten. Pullot voidaan kiinnittää nopeasti pikaliittimillä (EN 561) ilman muita ratkaisuja. Nimike Kaksoisulosottopiste Optimator, yksi virtausmittari Kaksoisulosottopiste, kaksi virtausmittaria Paineensäätimet 15

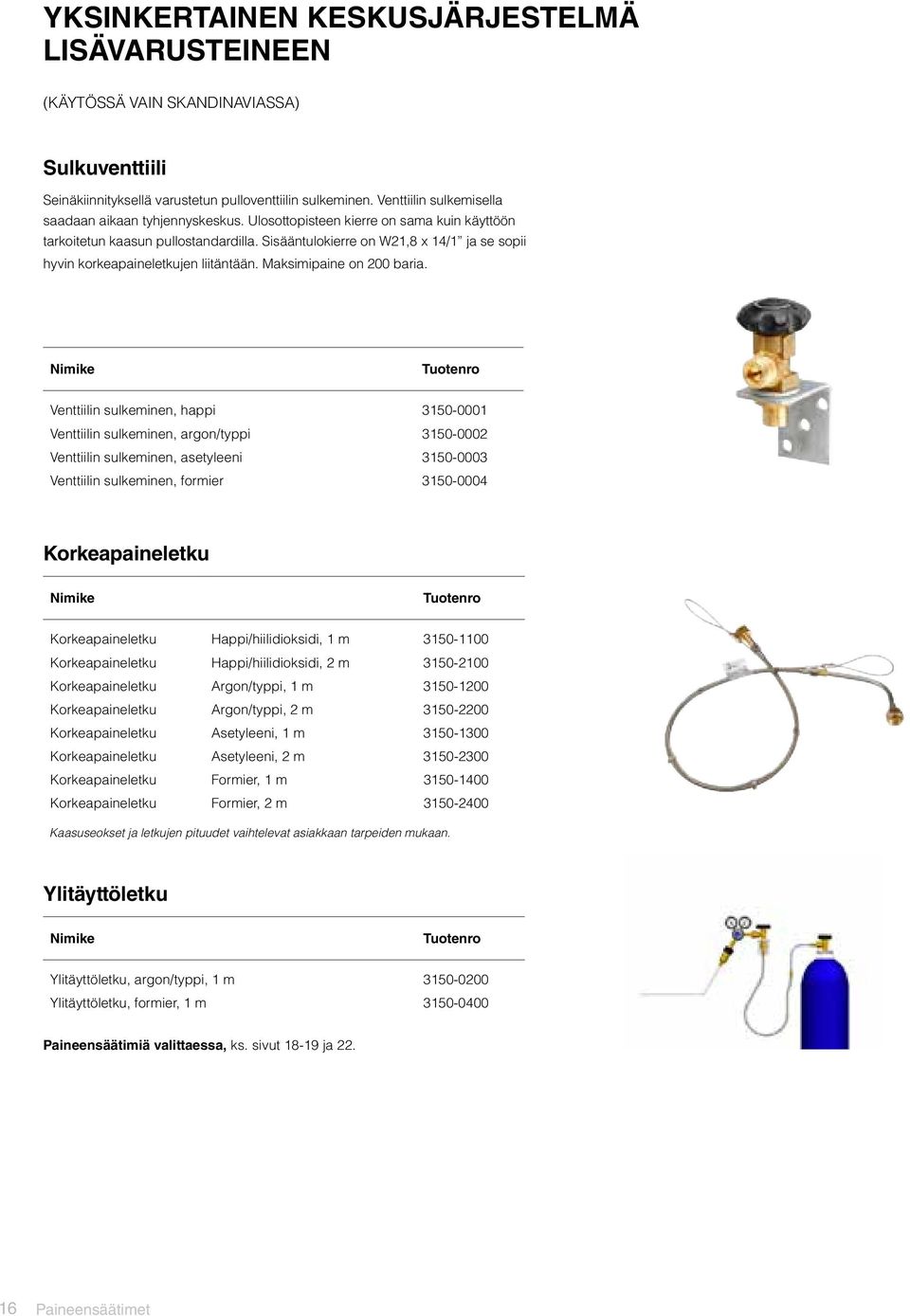

16 YKSINKERTAINEN KESKUSJÄRJESTELMÄ LISÄVARUSTEINEEN (KÄYTÖSSÄ VAIN SKANDINAVIASSA) Sulkuventtiili Seinäkiinnityksellä varustetun pulloventtiilin sulkeminen. Venttiilin sulkemisella saadaan aikaan tyhjennyskeskus. Ulosottopisteen kierre on sama kuin käyttöön tarkoitetun kaasun pullostandardilla. Sisääntulokierre on W21,8 x 14/1 ja se sopii hyvin korkeapaineletkujen liitäntään. Maksimipaine on 200 baria. Nimike Venttiilin sulkeminen, happi Venttiilin sulkeminen, argon/typpi Venttiilin sulkeminen, asetyleeni Venttiilin sulkeminen, formier Korkeapaineletku Nimike Korkeapaineletku Happi/hiilidioksidi, 1 m Korkeapaineletku Happi/hiilidioksidi, 2 m Korkeapaineletku Argon/typpi, 1 m Korkeapaineletku Argon/typpi, 2 m Korkeapaineletku Asetyleeni, 1 m Korkeapaineletku Asetyleeni, 2 m Korkeapaineletku Formier, 1 m Korkeapaineletku Formier, 2 m Kaasuseokset ja letkujen pituudet vaihtelevat asiakkaan tarpeiden mukaan. Ylitäyttöletku Nimike Ylitäyttöletku, argon/typpi, 1 m Ylitäyttöletku, formier, 1 m Paineensäätimiä valittaessa, ks. sivut ja Paineensäätimet

17 MUUT PAINEENSÄÄTIMET GASIQ MINEX GasIQ Minex on kehitetty erityisesti suojakaasuhitsaukseen, jossa kaasun määrät ovat pieniä tai keskisuuria. Minex on taloudellinen ratkaisu rajattuun suojakaasuhitsaukseen ja harrastekäyttöön. Minex toimitetaan yhdessä letkukaran kanssa, joka sopii 5,0 mm ja 6,3 mm letkuille. Kaasulaji: AR/seoskaasu CO 2 Skandinavia Venäjä Työpainemittari 0-30 l/min 0-30 l/min Maksimi työpaine 10 bar 10 bar Paineensäätimet 17

18 GASIQ MAXEX GasIQ Maxex on korkeapaineensäädin, jolla on suuri kapasiteetti (luokka 3 ISO 2503). Maxex sopii hyvin normaaleille ja suurille kaasunvirtauksille esim. leikkauksiin ja lämmittämiseen poltinjärjestelmillä kuten N76/S80 jne. Maxex on tukevarakenteinen ja kestävä. Säätäminen käy helposti ja tarkasti ergonomisesti muotoillusta säätönupista. Maxexia löytyy useimmille eri kaasulajeille. Säätimen sisäänrakennettu, esiasennettu turvaventtiili takaa varman suojan äkillisiltä paineennousuilta. Erikoispakattu paineensäädin toimitetaan yhdessä 5,0/6,3 mm tai 6,3/8,0 mm letkuille sopivan letkukaran kanssa. Kaasulaji: Happi Asetyleeni AR/seoskaasu Skandinavia Venäjä Työpainemittari 0-10 bar 0-1,5 bar 0-35 l/min Maksimi työpaine 10 bar 1,5 bar 10 bar 18 Paineensäätimet

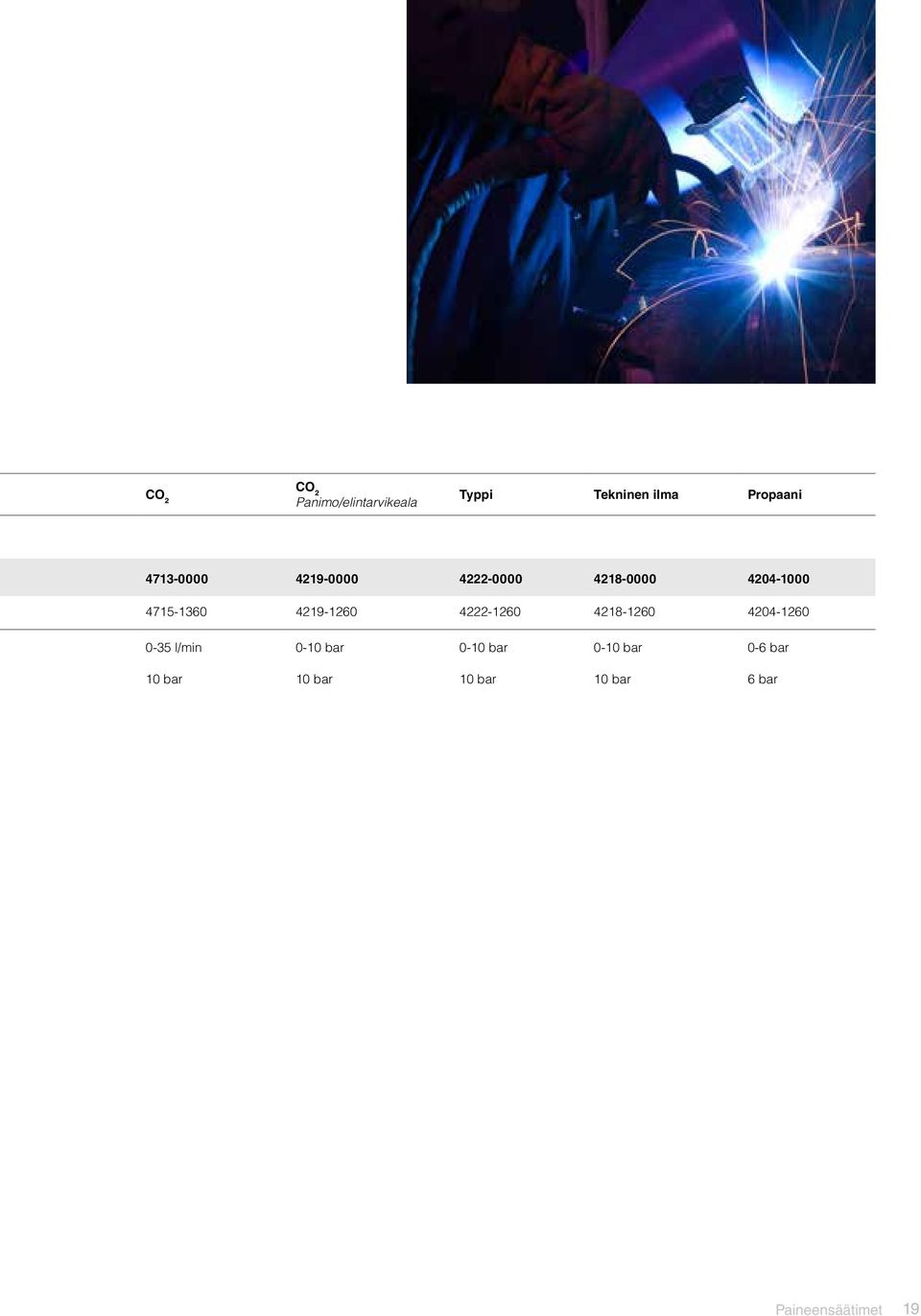

19 CO 2 CO 2 Panimo/elintarvikeala Typpi Tekninen ilma Propaani l/min 0-10 bar 0-10 bar 0-10 bar 0-6 bar 10 bar 10 bar 10 bar 10 bar 6 bar Paineensäätimet 19

20 GASIQ TIGEX I Virtauspilarilla varustettu paineenalennusventtiili sopii suojakaasuhitsaukseen ja juurikaasulle. TIGex I on tarkoitettu erityisesti sellaisiin käyttökohteisiin, joissa virtaus on kyettävä asettamaan ja lukemaan tarkasti. TIGex on saatavilla joko yhdellä tai kahdella virtauspilarilla, jotka voidaan säätää toisistaan riippumatta. Säätimessä on sisäänrakennettu turvaventtiili. Lisäturvallisuutta tuovat erikoislasista valmistetut virtauspilarit, jotka eivät rikkoutuessaan muodosta sirpaleita. Suojakaasuhitsauksen kaasukustannuksissa on mahdollista säästää, kun käyttää GasIQ Optimator -säädintä. Erikoispakattu TIGex I toimitetaan yhdessä 5,0 mm ja 6,3 mm letkuille sopivan letkukaran kanssa. Kaasulaji: AR/seoskaasu CO 2 Formier Skandinavia Venäjä Virtausmittari 0-34 l/min 0-34 l/min 0-34 l/min 20 Paineensäätimet

21 GASIQ TIGEX II Mallissa on kaksi virtausmittaria, jotka voidaan säätää toisistaan riippumatta esim. kahdelle hitsauslaitteelle tai juurikaasuhitsaukseen. Erikoispakattu TIGex II toimitetaan yhdessä 5,0 mm ja 6,3 mm letkuille sopivan letkukaran kanssa. Kaasulaji: AR/seoskaasu CO 2 Formier Skandinavia Venäjä Virtausmittari 0-34 l/min 0-34 l/min 0-34 l/min Paineensäätimet 21

22 ERIKOISPAINEENSÄÄTIMET KORKEAPAINEENSÄÄDIN 825 DS Säätöventtiili poistopuolella, ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa tarvitaan korkeaa työpainetta ja kapasiteettia, esim. laserasennuksiin ja koeponnistuksiin. Kaasulaji: Happi 0-25 bar Happi 0-50 bar Typpi/ Argon Skandinavia Venäjä tilauksesta tilauksesta tilauksesta Korkeapainesäädin 825 DS Liitäntä ja ulostulo: G3/8 Maksimi sisääntulopaine: 230 bar Maksimi työpaine: 25/50 bar Kapasiteetti: 350/450 m 3 Työpainemittarin asteikko: 0-40/0-100 bar KORKEAKAPASITEETTINEN SÄÄDIN H25 Ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa tarvitaan suurta kapasiteettia, esim. laserasennuksiin ja koeponnistuksiin. Kaasulaji: Happi Typpi/ Argon Skandinavia Venäjä tilauksesta tilauksesta Korkeakapasiteettinen säädin H25 Liitäntä ja ulostulo: G3/8 Maksimi sisääntulopaine: 230 bar Maksimipaine: 25 bar Kapasiteetti: 500 m 3 Työpainemittarin asteikko: 0-40 bar 22 Paineensäätimet

23 KAKSIPORTAINEN PAINEENSÄÄDIN 996 DS Ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa vaaditaan erittäin tarkkaa työpainetta, esim. laserasennuksiin ja koeponnistuksiin. Kaasulaji: Happi Typpi/ Argon Skandinavia Venäjä tilauksesta tilauksesta Korkeapaineensäädin 996 DS Liitäntä ja ulostulo: G3/8 Maksimi sisääntulopaine: 230 bar Maksimipaine: 10 bar Kapasiteetti: 150 m 3 Työpainemittarin asteikko: 0-16 bar KORKEAPAINEENSÄÄDIN 987 Typpeä käyttävä paineensäädin barin käyttöpaineelle. Ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa tarvitaan erittäin korkeaa käyttöpainetta ja kapasiteettia, esim. koeponnistuksiin. Kaasulaji: Typpi Skandinavia Venäjä tilauksesta Korkeapaineensäädin 987 Liitäntä ja ulostulo: ¼ NPT Maksimi sisääntulopaine: 230 bar Maksimipaine: 170 bar Kapasiteetti: 500 m 3 Työpainemittarin asteikko: 315 bar Paineensäätimet 23

24 ERIKOISKAASUSÄÄTIMET GasIQ Erikoiskaasusäätimet ovat puhtaille ja erittäin puhtaille kaasuille tarkoitettuja korkea-/ matalapainesäätimiä. Mallistossa on yksi- ja kaksiportaisia säätimiä. Maksimipaine: 2,7 ja 14 baria. Kaasulajit: Typpi, happi, helium, hydrogeeni ym. sekä myrkylliset ja syövyttävät kaasut. Ohessa lyhyt yhteenveto valikoimasta, ota yhteyttä niin annamme mielellämme lisätietoa. SERIE 700 Serie 700 on kromattua, lämpöpuristettua messinkiä, ruostumaton kalvo; soveltuu hyvin suhteellisen puhtaille kaasuille 5,0 saakka (99,999 %). Käyttökohde: Laboratoriokaasut ja laserleikkaukset. SERIE 720 Serie 720 on kromattua messinkiä, ruostumaton kalvo; soveltuu hyvin suhteellisen puhtaille kaasuille 5,0 ja yli (99,999 %). Käyttökohde: Laboratoriokaasujen talteenotto analysointia varten ja päästöjärjestelmät. SERIE 740 Serie 740 on on valmistettu täysin ruostumattomasta materiaalista; soveltuu hyvin erittäin puhtaille kaasuille, joiden arvo on 6,0 ja yli (99,9999 %). Käyttökohde: Laboratoriokaasujen talteenotto analysointia ja tutkimusta varten. LISÄVARUSTEET Valmistajalla on täydellinen valikoima lisävarusteita kuten huuhteluventtiileitä ja virtausmittareita. 24 Paineensäätimet

25 KAASUKESKUKSET Puoliautomaattinen kaasukeskus SG 900 Täysautomaattinen kaasukeskus SG 960 Paineensäätimet 25

26 POLTINJÄRJESTELMÄT GasIQ:n valmistamille poltinjärjestelmille on yhteistä, että kaikki osat ja yksityiskohdat on valmistettu huolella ja tarkkuudella niin, että valmiissa tuotteissa saavutettaisiin paras mahdollinen laatu ja käyttövarmuus. Jokaisen komponentin toimivuus testataan ennen toimitusta. Testattavia kohteita ovat venttiilien tiiviys, kytkimet ja kädensijat, liekin muoto suuttimessa ja muut hitsaustarvikkeet. GasIQ valmistaa kahta erilaista poltinjärjestelmää: injektori- ja painepolttimia. Injektoriperiaate Injektoriperiaatteessa happi imee polttokaasun polttimeen. Tämän etuna on mm. se, että kaasujen sekoitussuhdetta on helppo säätää. Paineperiaate Paineperiaatteessa sekä hapen että polttokaasun paine on sama niiden tullessa lämmitysliekkiin ja leikkaushappi, jolla on suurempi paine, johdetaan eri kanavaa pitkin leikkaussuuttimeen. Etuna on mm. se, että sillä voidaan leikata paksumpia materiaaleja. GasIQ alkuperäisosat! Älä käytä piraattiosia! Alkuperäisosat takaavat paremman liekin ja vähentävät kaasunkulutusta ja maksavat itsensä nopeasti takaisin. Täydellinen liekki. Käyttämällä GasIQ:n alkuperäisosia säätimestä leikkauspolttimeen ja suuttimeen saavutetaan paras mahdollinen liekki, joka takaa täydellisen leikkauksen ja alentaa kustannuksia. Kestävä materiaali. Tuote kestää suurta rasitusta ja toimii myös rankoissa olosuhteissa. Huippuluokan karat. Takaavat optimaalisen sekoitussuhteen. Ergonominen kädensija. Antaa kädelle hyvän otteen ja ohjattavuuden, mikä on erityisen tärkeää, kun työpäivät ovat pitkiä ja projekti vaatii suurta tarkkuutta. 26 Poltinjärjestelmät

27 POLTINJÄRJESTELMÄ GASIQ D75 ERGO D75-JÄRJESTELMIEN TAULUKKO : Nimike D75 Vipuvarsi Kuristinventtiili D75 LVI D75 Basic Minicar Plus Vipuvarsi Kuristinventtiili Minicar Plus LVI D75 ERGO kädensija täydellinen x x x x x Hitsauspoltinputket 80 l/h x x x Hitsauspoltinputket 160 l/h x x x Hitsauspoltinputket 315 l/h x x x x Hitsauspoltinputket 500 l/h x x x x Hitsauspoltinputket 800 l/h x x x Leikkaussarja 90º, ohjausventtiili (x) (x) Leikkaussarja 90º, vipuventtiili (x) x x (x) x Leikkaussuutin 1-3 mm x Leikkaussuutin 3-8 mm x x x x x Leikkaussuutin 8-20 mm x x Leikkaussuutin mm x x x x Taivutettavat hitsauspoltinputket 160 l/h x x Taivutettavat hitsauspoltinputket 500 l/h x x Lämmityspoltinputket 500 l/h x x Lämmityspoltinputket 800 l/h x x Tiivistesarja (5 kpl) x x x x x pyöräinen leikkaustuki x Kiintoavain, 15 mm x x x x Metallinen säilytyslaatikko x x x x x Puhdistusneulasarja x x x x x THERMEX, Terminen takatulisuoja, Ac x x THERMEX, Terminen takatulisuoja, Ox x x Hitsausletku, punainen/sininen, 5 mm, 5 m, täydellinen tuote yhdessä liekkisuojan kanssa Maxex, Ox x x Maxex, Ac x x Tulenkestävä käsine x x Säiliöliitin Ac x x MiniCar-kärry x x Varoituskyltti x x Kaasusytytin Shurlite x x Suojalasit x x x x Poltinjärjestelmät 27

28 28 Poltinjärjestelmät

29 POLTINJÄRJESTELMÄ GASIQ D75 ERGO MYYNTIMENESTYS, JOKA ONNISTUI YHDISTÄMÄÄN ERGONOMIAN JA LAADUKKAAN MUOTOILUN! GasIQ D75 ERGO on yksi markkinoiden suosituimpia poltinjärjestelmiä. Laitteen tärkein osa on ergonomisesti muotoiltu kädensija, joka antaa hyvän otteen ja takaa optimaalisen ohjattavuuden. Laite toimii injektoriperiaatteella, jossa happi imee polttokaasun (asetyleenin) polttimeen. Tämän ansiosta kaasujen sekoitussuhdetta on erittäin helppo säätää ja asetyleenipullon sisältö tyhjenee aiempaa tehokkaammin. Laitteen muut osat ovat tarvikkeet leikkausta, hitsausta, juottamista ja lämmitystä varten. Jokainen osa on vaihdettavissa vastaavanlaiseen, markkinoilla olevaan poltinjärjestelmään. Leikkaus D75-järjestelmässä on useita erilaisia leikkauslaitteita. Leikkaushapelle on mahdollista käyttää vipu- tai kuristinventtiiliä. Suuttimen asento tapahtuu joko 90 tai 0 leikkauskulmassa. Hitsaus, juottaminen ja lämmitys D75-järjestelmässä on useita hitsaussarjavaihtoehtoja. Vakiopoltinputket on tehty taotusta, kromatusta kuparista, mikä takaa hyvän lämmönpoistumisen ja vähentää näin hitsausroiskeita. Valikoimissa on myös kupariputkesta valmistettuja taivutettavia hitsaussuuttimia sekä moniliekkisiä lämmityspoltinputkia. Kaikki tarvikkeet toimitetaan GasIQ:n vankkatekoisessa metallilaatikossa yhdessä käyttö- ja huolto-ohjeiden sekä ohjekortin kanssa. Sopivat suuttimet, ks. sivu 48. Täydelliset D75-sarjat Nimike D75-sarja, kuristinventtiili D75-sarja, vipuventtiili D75-sarja, LVI D75-sarja, Basic D75-sarja, Basic + takatulisuojat D75-sarja, kuristinventtiili + takatulisuojat D75-sarja, vipuventtiili + takatulisuojat D75-sarja, LVI + takatulisuojat D75-sarja, LVI D75-sarja, vipuventtiili Poltinjärjestelmät 29
