1 Harjoitus 5 MIG/MAG-hitsaus ja polttoleikkaus Harjoituksen tarkoituksena on opetella kaasuhitsauslaitteiston (happi-asetyleeni) oikea ja turvallinen käyttö sekä polttoleikkaus. Toisessa vaiheessa harjoitellaan MIG/MAGhitsauslaitteella x-railohitsausta sekä laitteiston käyttöä ja huoltoa. Perusaine on aine, josta hitsaamalla yhtyeenliitettävät aineet kappaleet on valmistettu. Lisäaine sulatetaan hitsauskohtaan. Tavallisesti lisäaine on saamaa seosta kuin perusaine. Hitsi on hitsauksen tulos, johon kuuluu lisäaine ja perusaine, jotka ovat olleet sulina hitsauksen tapahtuessa. Tutustuminen kaasuhitsauslaitteistoon Kaasuhitsausvälineitä käytetään monipuolisesti: niillä voidaan hitsata, polttoleikata, juottaa ja kuumentaa. Korjaamolla kaasuhitsauslaitteistoa käytetään yleisimmin kuumentamiseen ja polttoleikkaamiseen. Kaasuhitsauslaitteisto koostuu seuraavista osista kaasupullot (happi ja asetyleeni) paineenalennusventtiilit kaasuletkut hitsauspoltin apu-ja suojavälineet Palavana kaasuna hitsauksessa käytetään asetyleeniä (C 2 H 2 ) ja palamista edistävänä kaasuna happea (O 2 ). Asetyleeni on huonon puristuskestävyytensä takia imeytetty nesteenä pullossa sijaitsevaan huokoseen massaan. Suurin hyväksytty täyttöpaine asetyleenipulloissa on 18 baaria. Pullo on väriltään oranssi. Asetyleenipulloa ei saa koskaan säilyttää vaaka-asennossa, jotta nestemäinen asetyleeni ei pääse valumaan letkuihin. Suurin sallittu asetyleenin letkupaine on 1,5 baaria. Palotapahtumaa rikastava happi on puristettuna kaasuna baarin paineessa harmaassa pullossa. Happi yhtyy erittäin herkästi muihin aineisiin. Älä koskaan käytä öljyä tai rasvoja kaasuhitsauslaitteiston kanssa, äläkä milloinkaan puhalla hapella esimerkiksi vaatteitasi. Räjähdysvaara on erittäin suuri!

2 Kaasupullojen päissä sijaitsee paineenalennusventtiilit, joilla alennetaan kaasupullojen täyttöpaine hitsauksessa käytettäväksi työpaineeksi. Venttiilien toinen tehtävä on pitää työpaine vakiona pullopaineen alentuessa. Hitsaustyössä ja polttoleikkauksessa käytetään asetyleenilla 0,05 0,80 baarin ja hapelle 1,80 4,50 baarin työpainetta. Kaasuletkut on merkitty niin, että asetyleenin letku on punainen ja hapen sininen. Hitsauspolttimessa kaasut sekoittuvat injektorissa, jossa happi imee polttokaasun mukaansa. Varressa olevilla kuristimilla säädetään kaasujen virtausnopeus ja seossuhde. Hitsauspolttimeen on vaihdettavia erikokoisia poltinputkia sekä leikkauspoltin. Suoraan hitsauspolttimen ja letkujen yhtymäkohdassa sijaitsee takatulisuojat, jotka estävät niin sanotun takatulen pääsyä letkuihin. Paineenalennusventtiileissä sijaitsee vielä takaiskuventtiilit, jotka estävät takatulen ja vieraiden kaasujen leviämistä pulloihin. Polttoleikkaus Metallien polttoleikkauksen edellytyksenä on, että leikattava metalli palaa puhtaassa hapessa ja metallin syttymislämpötila on alempi kuin sulamislämpötila. Palamistuloksena saatavien oksidien sulamislämpötila pitää myös olla matalampi kuin leikattavan metallin sulamislämpötilan. Seostamattomat teräkset ovat erinomaisia polttoleikattavia, mutta esimerkiksi ruostumatonta terästä, alumiinia ja kuparia ei voida polttoleikata.

3 1 Polttimen valmistelu Ota esiin kaasuhitsauslaitteisto ja leikkaussuutinsarja ja asenna hitsauspolttimeen polttoleikkauspää. Valitse suutinsarjasta oikean kokoinen suutin leikattavan ainevahvuuden mukaan. Suutinsarjat sisältävät yleensä valmistajakohtaiset ohjeet siitä, mitä suutinta käytetään minkä ainevahvuuden leikkaamiseen. Usein suuttimiin on merkitty leikattavan aineen paksuus ja suositeltava hapen käyttöpaine. Valmistajakohtaisista ohjeista selviää myös suositeltava asetyleenin paine, puhdistustyökalujen kokovaatimukset ja suositeltu maksimileikkausnopeus. Valitse suutin 8 millimetrin ainevahvuudelle ja asenna se leikkauspäähän. Tarkista hitsauslaitteiden ja suuttimien kunto ja huolla ne tarvittaessa. Etsi huolto-ohjeet kirjallisuudesta tai muista lähteistä. Säädä kaasujen paineet oikeiksi paineenalennusventtiileillä.

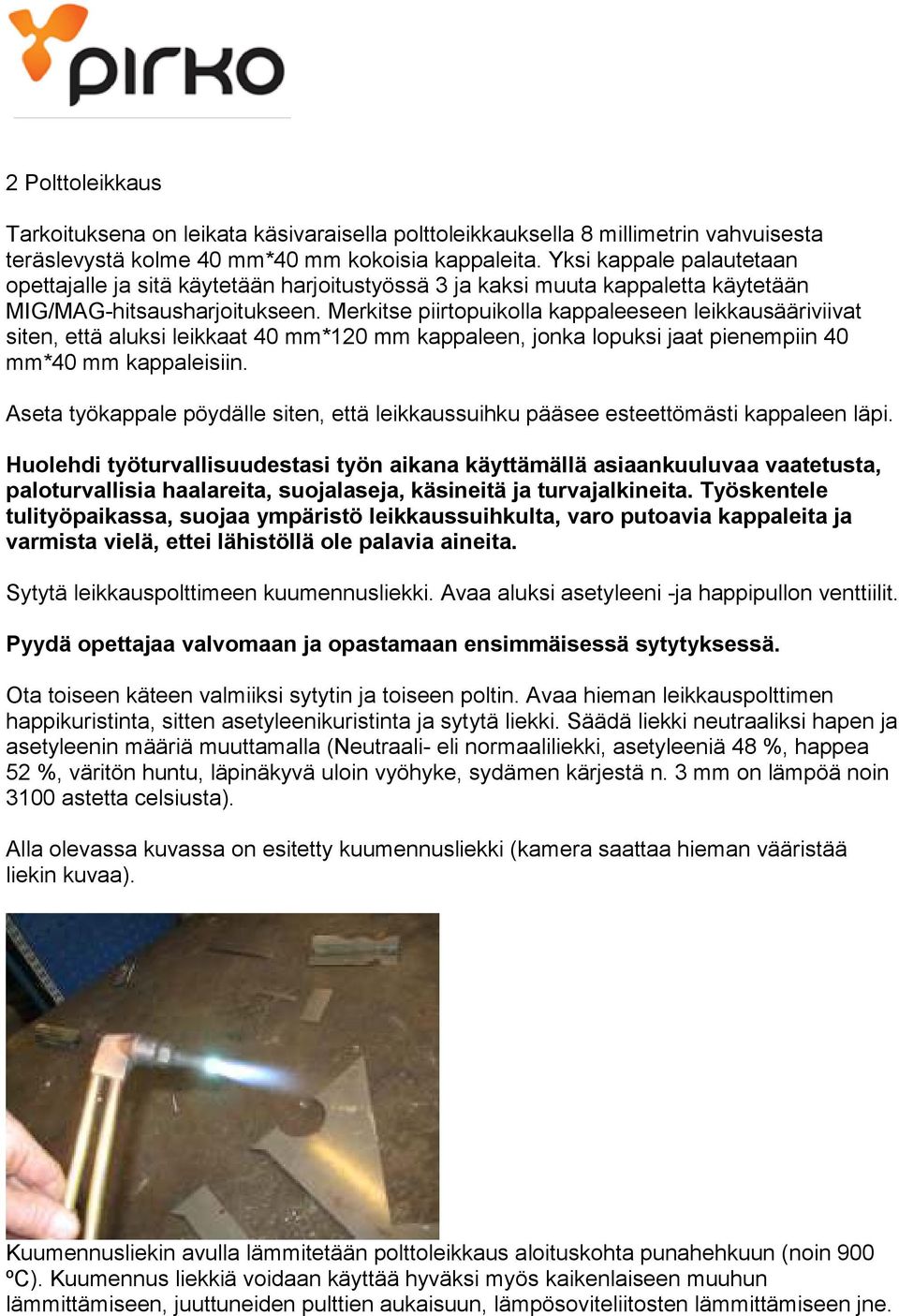

4 2 Polttoleikkaus Tarkoituksena on leikata käsivaraisella polttoleikkauksella 8 millimetrin vahvuisesta teräslevystä kolme 40 mm*40 mm kokoisia kappaleita. Yksi kappale palautetaan opettajalle ja sitä käytetään harjoitustyössä 3 ja kaksi muuta kappaletta käytetään MIG/MAG-hitsausharjoitukseen. Merkitse piirtopuikolla kappaleeseen leikkausääriviivat siten, että aluksi leikkaat 40 mm*120 mm kappaleen, jonka lopuksi jaat pienempiin 40 mm*40 mm kappaleisiin. Aseta työkappale pöydälle siten, että leikkaussuihku pääsee esteettömästi kappaleen läpi. Huolehdi työturvallisuudestasi työn aikana käyttämällä asiaankuuluvaa vaatetusta, paloturvallisia haalareita, suojalaseja, käsineitä ja turvajalkineita. Työskentele tulityöpaikassa, suojaa ympäristö leikkaussuihkulta, varo putoavia kappaleita ja varmista vielä, ettei lähistöllä ole palavia aineita. Sytytä leikkauspolttimeen kuumennusliekki. Avaa aluksi asetyleeni -ja happipullon venttiilit. Pyydä opettajaa valvomaan ja opastamaan ensimmäisessä sytytyksessä. Ota toiseen käteen valmiiksi sytytin ja toiseen poltin. Avaa hieman leikkauspolttimen happikuristinta, sitten asetyleenikuristinta ja sytytä liekki. Säädä liekki neutraaliksi hapen ja asetyleenin määriä muuttamalla (Neutraali- eli normaaliliekki, asetyleeniä 48 %, happea 52 %, väritön huntu, läpinäkyvä uloin vyöhyke, sydämen kärjestä n. 3 mm on lämpöä noin 3100 astetta celsiusta). Alla olevassa kuvassa on esitetty kuumennusliekki (kamera saattaa hieman vääristää liekin kuvaa). Kuumennusliekin avulla lämmitetään polttoleikkaus aloituskohta punahehkuun (noin 900 ºC). Kuumennus liekkiä voidaan käyttää hyväksi myös kaikenlaiseen muuhun lämmittämiseen, juuttuneiden pulttien aukaisuun, lämpösoviteliitosten lämmittämiseen jne.

5 Avaa seuraavaksi leikkaushapen kuristin ja säädä leikkausliekki neutraaliksi. Leikkaushappi virtaa kun hitsauspolttimen leikkaushappiventtiiliä painetaan Suojaa silmäsi suojalaseilla ja aloita polttoleikkaus lämmittämällä leikkauksen aloituskohdan lämmitysliekillä punahehkuun. Kun aloituskohta on riittävän kuuma, aloita käsivarainen polttoleikkaus painamalla leikkaushappiventtiiliä. Tarkkaile leikkauksen aikana leikkaussuihkua. Oikea kuljetusnopeus on silloin kun leikkaussuihku taipuu hieman vasten kuljetussuuntaa tai ei taivu ollenkaan. Hyvin suoritetun polttoleikkauksen jälkeen kappale tippuu vapaasti omalla painollaan, mutta joskus sitä saattaa joutua hieman kopauttamaan vasaralla.

6 Polttoleikkaa lopuksi vielä 120 mm*40mm pala kolmeksi 40 mm*40 mm palaksi. MIG/MAG-hitsaus MIG/MAG-hitsaus on nykyisin yleisin hitsausmenetelmä teollisuudessa. Sen käyttöala on laaja autopeltihitsauksesta teollisuuden automatisoituun hitsaukseen. Korjaamokäytössä MIG/MAG hitsaus on yleisin hitsaustekniikka. MIG/MAG-hitsaus on kaasukaarihitsausta, jossa suojakaasu suojaa valokaarta ja hitsisulaa. Hitsauslaitteen kelalla oleva lisäainelanka syötetään monitoimikaapelin ja pistoolin kautta hitsauskohtaan. 1 Tutustuminen MIG/MAG-hitsauslaitteistoon Hitsauksen kaarijännite säädetään kytkimellä, joka voi olla portaallinen tai portaaton. Hitsausvirta säädetään langansyöttönopeutta muuttamalla. Syöttöä lisättäessä virta ja induktanssi suurenevat. Ohutlevyjen hitsauksessa käytetään pientä induktanssia, koska pienempi induktanssi antaa kylmemmän valokaaren ja pienin pisara koon hitsaukseen. Kuvissa Kemppi hitsauslaitteen langan syöttönopeuden ja hitsausjännitteen säädöt MIG/MAG-hitsauksessa lisäaine valitaan perusaineen mukaan. Teräksille käytetään umpitäytelankaa halkaisijaltaan 0,6 mm-1,6 mm. Etsi kirjallisuudesta MIG/MAG-hitsauslaitteen huoltoon liittyvää tietoa ja huolla hitsauslaite ja erityisesti virtaussuutin tarpeen mukaan.

7 2 Harjoitushitsaus Harjoittele hitsausta aluksi harjoitus kappaleisiin (jämäpalasiin yms.). Säädä harjoitellessa hitsauslaite kokeilemalla erilaisia asetuksia. Hitsatessa hitsauspistoolin etäisyys kappaleesta on 10 mm-20 mm. Mitä etäämmällä pistooli on, sitä pienempi on tunkeuma. Pistoolin kuljetusasento voi olla vetävä, kohtisuora tai työntävä. Suurin tunkeuma saadaan vetävällä kuljetuksella. Pistoolin asennon ollessa pysty tai työntävä tunkeuma pienenee ja hitsikupu madaltuu. Hitsikuvun korkeus railohitsauksessa on noin 1-2 mm tasopinnan yläpuolelle. Kun olet harjoitellut tarpeeksi hitsaa kaksi 40 mm*40 mm*8 mm polttoleikattua teräskappaletta päittäin toisiinsa x-railohitsauksella. Valmistele polttoleikkaamasi palat viistämällä molempien palojen hitsauspinnat kuvan osoittamalla tavalla x-railoon. Punainen väri kuvassa osoittaa hitsisaumoja. Viistäminen sujuu helpointen kulmahiomakoneelle hiontalaikalla. Muista suojata silmäsi ja kuulosi. Arvioi hitsauksen jälkeen opettajan kanssa yhdessä hitsisaumasi laatu.

8 Valmistele harjoituksesta lyhyt työselostus 2-5 sivua A4 Työselosteeseen Selvitä lyhyesti työn kulku Piirrä kaasuhitsauslaitteiston kaaviokuva ja nimeä osat siihen Kuinka kaasuhitsauslaitteistoa ja hitsaus/leikkaussuuttimia huolletaan? Kuinka suuri asetyleeni-ja happipaine valittiin polttoleikkaukseen 8 mm. materiaalille? Etsi tietoa mitä on tehtävä takatulitilanteessa ja kuinka takatuli/takaiskuventtiilit saa sen jälkeen jälleen virtaamaan. Mitä eroa on MIG-ja MAG-hitsauksella? Kuinka MIG/MAG-hitsauslaite huolletaan? Kerro esille tulleista tehtävistä(miten tarkastit, mitä sait selville jne.)? Selvitä työn aikana ilmenneet mahdolliset ongelmat o Kuinka ne saatiin ratkaistua? o Kuinka ongelma olisi voitu välttää? Mitä työstä opittiin? Mitä työturvallisuus näkökohtia tässä työssä ja vastaavissa tulisi erityisesti huomioida ja kuinka työturvallisuutta voisi parantaa?
