1 Pistoolit ja polttimet FI

2 Laadukkaat materiaalit ja käytännöllinen muotoilu Tärkeimmät ominaisuudet Pistoolin keveys ja sen optimaalinen tasapainotus varmistavat, että hitsaaja pystyy väsymättä tuottamaan laadukkaita hitsejä. MMT-pistooleja voi käyttää kaikissa Euro-liittimellä varustetuissa laitteissa. Saatavilla kaapelipituuksia 3 4,5 m. PMT-pistooleissa voi käyttää RMT10-kaukosäädintä tehon säätöön ja muistikanavan valintaan hitsauksen aikana tietyissä Kemppi-hitsauslaitemalleissa. Saatavilla kaapelipituuksia 3 4,5 m. WS-pistoolit tarjoavat lisää ulottuvuutta ruostumattoman teräksen ja alumiinin hitsaukseen. Saatavilla kaapelipituuksia 6 8 m. WS-pistooleissa käytetään patentoitua DL-langanjohdinmateriaalia, joka vähentää kitkahäviöitä ja mahdollistaa poikkeuksellisen pitkän ulottuvuuden. Tekniset tiedot ja tilaustiedot MMT MMT 25 MMT 27 MMT 32 MMT 35 MMT 42 MMT 30W MMT 42W MMT 52W Kuormitettavuus (Ar + CO₂) 35 % 250 A 270 A 320 A 350 A 420 A % A 400 A 500 A Jäähdytys Ilma Ilma Ilma Ilma Ilma Neste Neste Neste Lisäainelangat ø mm 0,6 1,2 0,6 1,2 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 Tilausnumerot 3 m MMT MMT MMT MMT MMT MMT MMT MMT 4,5 m MMT MMT MMT MMT MMT MMT MMT MMT PMT PMT 25 PMT 27 PMT 32 PMT 35 PMT 42 PMT 30W PMT 42W PMT 52W Kuormitettavuus (Ar + CO₂) 35 % 250 A 270 A 320 A 350 A 420 A 100 % 300 A 400 A 500 A Jäähdytys Ilma Ilma Ilma Ilma Ilma Neste Neste Neste Lisäainelangat ø mm 0,6 1,2 0,6 1,2 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 0,8 1,6 Tilausnumerot 3 m ,5 m Pistoolin toimitusvarustuksena on teräslangan hitsausvarustus.

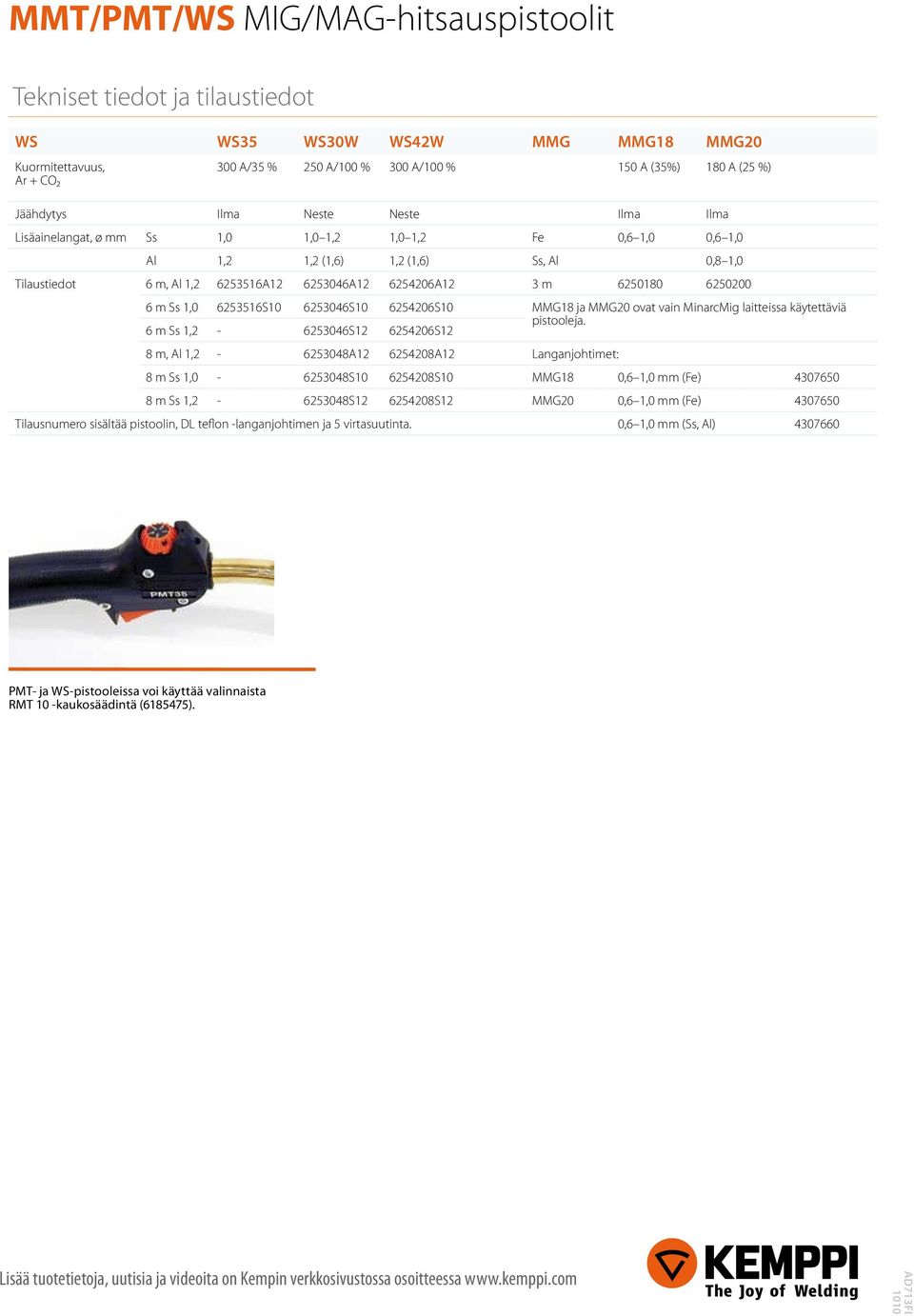

3 Tekniset tiedot ja tilaustiedot WS WS35 WS30W WS42W MMG MMG18 MMG20 Kuormitettavuus, Ar + CO₂ 300 A/35 % 250 A/100 % 300 A/100 % 150 A (35%) 180 A (25 %) Jäähdytys Ilma Neste Neste Ilma Ilma Lisäainelangat, ø mm Ss 1,0 1,0 1,2 1,0 1,2 Fe 0,6 1,0 0,6 1,0 Al 1,2 1,2 (1,6) 1,2 (1,6) Ss, Al 0,8 1,0 Tilaustiedot 6 m, Al 1, A A A12 3 m m Ss 1, S S S10 MMG18 ja MMG20 ovat vain MinarcMig laitteissa käytettäviä 6 m Ss 1, S S12 pistooleja. 8 m, Al 1, A A12 Langanjohtimet: 8 m Ss 1, S S10 MMG18 0,6 1,0 mm (Fe) m Ss 1, S S12 MMG20 0,6 1,0 mm (Fe) Tilausnumero sisältää pistoolin, DL teflon -langanjohtimen ja 5 virtasuutinta. 0,6 1,0 mm (Ss, Al) PMT- ja WS-pistooleissa voi käyttää valinnaista RMT 10 -kaukosäädintä ( ).

4 Kulutusosat PMT 25, MMT ø 14 mm ø 14 mm ø 14 mm 60,5 60,5 60,5 Kaasusuutin * Normaali Sulapiste E Paksu seinämä ø 18 mm ø 18 mm ø 18 mm Eristeholkki 959* Virtasuutin * 1,0 mm / M6 Virtasuuttimen pidin * Eristerengas * Lukitusjousi * Kaula 45º * Langanjohdin * Spiraali 0,9-1,2 3m/punainen * Spiraali 0,9-1,2 4.5m/punainen Soveltuvat langanjohtimet: valkoinen, punainen, keltainen, DL-teflon * Toimitusvarustus

5 Kulutusosat PMT 27, PMT 32, PMT 30W, MMT 27, MMT 32, MMT 30W, WS 30W ø 14 mm ø 14 mm ø 12 mm ø 14 mm ø 20 mm Kaasusuutin * Normaali / M L Pitkä C Supistettu Vakio / M6 Virtasuutin * 1.0 / M8 Virtasuuttimen pidin * M M6 Kaasunhajotin * CER Kaula 50º MMT 30W/PMT 30W/WS 30W 2. Kaula 50º MMT 27/PMT 27/MMT 32/PMT 32 Langanjohdin * Spiraali 0,9-1,2 3m/punainen * Spiraali 0,9-1,2 4,5m/punainen Soveltuvat langanjohtimet: valkoinen, punainen, keltainen, DL-teflon * Toimitusvarustus

6 Kulutusosat PMT 35, MMT 35, WS 35, PMT 42W, MMT 42W, WS 42W TYYPPI TYPPI ø 16 mm ø 16 mm ø 16 mm 4. ø 13 mm Kaasusuutin * Normaali eristetty Normaali L Pitkä C Supistettu ø 22 mm ø 22 mm Eristeholkki* * Virtasuutin * 1.0 / M8 Virtasuuttimen pidin * M8 Kaasunhajotin * MMT 42W/PMT 42W/WS 42W CER* MMT 35/PMT 35/WS 35, keraaminen Kaula 50º * MMT 42W/PMT 42W/WS 42W 2. Kaula 50º * PMT 35/MMT Kaula 50º PMT 35/MMT 35 Langanjohdin * Spiraali 0,9-1,2 3 m/punainen * Spiraali 0,9-1,2 4,5 m/punainen Soveltuvat langanjohtimet: valkoinen, punainen, keltainen, DL-teflon. * Toimitusvarustus/WeldSnake hitsauslangan mukaan.

7 Kulutusosat PMT 35, MMT 35, WS 35, PMT 42W, MMT 42W, WS 42W TYYPPI ø 16 mm ø 16 mm ø 16 mm ø 13 mm 77 Kaasusuutin * Normaali eristetty Normaali L Pitkä C Supistettu ø 22 mm ø 22 mm Eristeholkki * Päätyeriste W PMT/MMT/WS 35 Vaihdettava kiinnityspinnan holkki SP PMT/MMT/WS 42W Virtasuutin * 1.0 / M8 Virtasuuttimen pidin * M8 PMT/MMT/WS 35 W PMT/MMT/WS 42W Kaasunhajotin W Kaula 50º SP MMT 42W/PMT 42W/WS 42W 2. Kaula 50º SP PMT 35/MMT Kaula 50º Lämpösuoja SP PMT 35/MMT 35 Langanjohdin * Spiraali 0,9-1,2 3m/punainen * Spiraali 0,9-1,2 4,5m/punainen Soveltuvat langanjohtimet: valkoinen, punainen, keltainen, DL-teflon. * Toimitusvarustus/WeldSnake hitsauslangan mukaan.

8 Kulutusosat PMT 42, MMT 42, PMT 52W, MMT 52W TYYPPI TYPPI ø 18 mm ø 18 mm ø 18 mm ø 14 mm Kaasusuutin * Normaali, eristetty Normaali L Pitkä C Supistettu Erikoispitkä (89.5 mm) ø 25 mm Eristeholkki * Virtasuutin * 1.2 / M8 Virtasuuttimen pidin M8* PMT 52W/MMT 52W M8* PMT 42/MMT 42 Kaasunhajotin * PMT 52W/MMT 52W CER* PMT 42/MMT Kaula 50º * PMT 52W/MMT 52W 2. Kaula 50º * PMT 42/MMT Kaula 50º PMT 42/MMT 42 Langanjohdin * Spiraali 0,9-1,2 3 m/punainen * Spiraali 0,9-1,2 4,5 m/punainen Soveltuvat langanjohtimet: valkoinen, punainen, keltainen, DL-teflon. * Toimitusvarustus

9 Kulutusosat PMT 42, MMT 42, PMT 52W, MMT 52W TYYPPI 2 1. ø 18 mm ø 18 mm ø 18 mm ø 14 mm Kaasusuutin * Normaali, eristetty Normaali L Pitkä C Supistettu Erikoispitkä (89.5 mm) ø 25 mm Eristeholkki * Vaihdettava kiinnityspinnan holkki SP PMT 52W/MMT 52W Päätyeriste W PMT 42/MMT 42 Virtasuutin * 1.2 / M8 Virtasuuttimen pidin W PMT 52W/MMT 52W M8* PMT 42/MMT 42 Kaasunhajotin W PMT 52W/MMT 52W/ PMT 42/MMT Kaula 50º SP PMT 52W/MMT 52W 2. Kaula 50º SP PMT 42/MMT Kaula 50º Lämpösuoja SP PMT 42/MMT 42 Langanjohdin * Spiraali 0,9-1,2 3m/punainen * Spiraali 0,9-1,2 4,5m/punainen Soveltuvat langanjohtimet: valkoinen, punainen, keltainen, DL-teflon. * Toimitusvarustus

10 Kulutusosat MMG18, MMG ø 18 mm ø 18 mm Kaasusuutin * E Paksu seinämä ø 25 mm Eristysholkki 959* Virtasuutin * 0.8 / M6 Virtasuuttimen pidin * M6 Eristysrengas, kaula * Lukitusjousi * Kaula 45º * Langanjohdin * Fe 0,6-1,0 3 m Ss, Al 0,6-1,0 3 m * Toimitusvarustus

11 Langanjohtimet Tärkeimmät ominaisuudet Kempin langanjohtimet ovat lujaa tekoa ja kestävät kauan kulutusta. Jäykkyytensä ansiosta spiraali antaa hitsauslangalle erinomaisen tuen eikä se taivu mutkille pistooliin asennettaessa. Spiraalit ovat saman värisiä kuin vastaavan hitsauslangan halkaisijan syöttöpyörät Kempin langansyöttölaitteissa. Hitsauspistoolin kulutusvaraosien kuvassa on mainittu ne spiraalivärit, mitkä sopivat kyseiseen polttimeen. Spiraalit sopivat myös täytelangan hitsaukseen vastaaville lankahalkaisijoille. Kempin uusi yleisratkaisu alumiinin, ruostumattoman ja haponkestävän hitsaukseen on kaksikerroksinen DL-teflon lankaputki. Se käy kaikille yleisimmille lankahalkaisijoille ja -laaduille kaikkiin Kempin pistoolityyppeihin. Teräs- ja täytelangat Täytelanka ø Tilausnumero, 3 m Tilausnumero, 4,5 m Valkoinen 0,6-0, Punainen 0,9-1, Keltainen 1,4-1,6 (1,2) Vihreä 1,6-2, Musta 2,0-2, Sininen 2,8-3, Alumiini DL-teflon-langanjohdin 0,8-1, Kaulaosa (spiral/teflon) Ruostumaton teräs DL-teflon-langanjohdin 0,8-1, Kaulaosa (spiral/teflon) DL-teflon langanjohdin 1,2-1, Kaulaosa (spiral/teflon) WeldSnake Täytelanka ø Tilausnumero, 6 m Tilausnumero, 8 m DL-teflon-langanjohdin, Al 1,0-1, DL-teflon-langanjohdin, Ss 1, DL-teflon-langanjohdin, Ss 1,2-1,

12 Virtasuuttimet Virtasuutinta vaihtaessasi tarkista aina suuttimessa olevasta merkinnästä, että kyseinen osa soveltuu käytettävälle lisäainelangalle. Yleissääntönä on, että virtasuuttimen reiän halkaisijan on oltava 0,2 0,5 mm suurempi kuin langan halkaisija. M8 Standardi virtasuutin M8 (DHP) Fe ja täytelanka Merkintä: Kemppi 1.2 Lanka ø Reikä ø Toleranssi Tilausnumero 0,8 0,9 +0,1/-0, ,9 1,05 +0,05/-0, ,0 1,15 +0,05/-0, ,2 1,4 +0,05/-0, ,4 1,6 +0,05/-0, ,6 1,8 +0,1/-0, ,0 2,3 +0,0/-0, ,4 2,7 +0,05/-0, ,8 3,1 +0,1/-0, ,2 3,6 +0,05/-0, Virtasuutin M8 (DHP) alumiinille Merkintä: Kemppi 1.2 A 0,8 1,05 +0,05/-0, A 0,9 1,15 +0,05/-0, A 1,0 1,4 +0,05/-0, A 1,2 1,6 +0,05/-0, A 1,4 1,8 +0,10/-0, A 1,6 2,3 +0,00/-0, A Virtasuutin M8 (CuAg) Fe ja täytelanka Merkintä: Kemppi 1.2 Ag 1,0 1,15 +0,05/-0, AG 1,2 1,4 +0,05/-0, AG Virtasuutin M8 (CuCrZr) Fe ja täytelanka Merkintä: Kemppi 1.2 CRZR 1,0 1,15 +0,05/-0, ZR 1,2 1,4 +0,05/-0, ZR 1,4 1,6 +0,05/-0, ZR Virtasuutin M8 (DHP) Ss ja haponkestävä (316) Merkintä: Kemppi 1.2 SS 0,8 1,15 +0,05/-0, SS 0,9 1,4 +0,05/-0, SS 1,0 1,6 +0,05/-0, SS 1,2 1,8 +0,10/-0, SS 1,6 2,3 +0,00/-0, SS M6 Virtasuutin M6 (DHP) Fe ja täytelanka Merkintä: Kemppi 1.2 0,6 0,8 +0,05/-0, ,8 0,95 +0,05/-0, ,9 1,05 +0,05/-0, ,0 1,15 +0,05/-0, ,2 1,37 +0,05/-0, ,6 1,8 +0,05/-0,

13 TTM/TTK/TTC TIG-hitsauspolttimet Hitsaustyön ammattilaiset ansaitsevat parhaat mahdolliset työvälineet. Kempin TIG-polttimet asettuvat luontevasti käteen juuri oikeaan asentoon tuottamaan laadukasta hitsiä. Polttimet sopivat useisiin laitemalleihin, ja niitä on saatavilla 4 16 metrin kaapelipituuksilla. Kempin TIG-polttimien valmistuksessa on käytetty kaikkein laadukkaimpia materiaaleja. Voit luottaa täysin niiden toimintaan ja keskittyä itse siistien TIG-hitsien luontiin. TIG-hitsauspolttimet TTM-polttimet on varustettu säädettävillä suojakaasuventtiileillä, mikä helpottaa perustason TIG-hitsaustöiden onnistumista. Niitä voidaan käyttää puikkovirtalähteissä kontakti- tai TouchArc-sytytyksellä. TTK-polttimia voidaan käyttää useisissa teollisuuden TIG-hitsauslaitteissa. Vakiokierteiset liittimet voidaan helposti kiinnittää virtalähteeseen ja jäähdytyslaitteeseen, ja kaikissa malleissa on vakiona sytytyskytkin, kaapeli ja liitin. TTC-polttimia voidaan käyttää tietyissä Kempin TIG-hitsauslaitteissa. Saatavilla on sekä ilma- että nestejäähdytteisiä malleja. TTC-polttimissa voi käyttää RTC10- ja RTC20-kaukosäätimiä. Ne korvaavat tavallisen ON/OFF-kytkimen mukavalla ja tarkalla hitsausvirran etäsäätölaitteella, joka helpottaa sytytystä ja hitsausvirran hallintaa hitsauksen aikana. Lisää tuotetietoja, videoita ja uutisia on verkkosivustossamme AD717FI

14 TTM/TTK/TTC Tekniset tiedot ja tilauskoodit TTM 15V TTM 15V BC TTC 220 GV Kuormitettavuus, DC-TIG 140 A (35%) 150 A (35%) 220 A (40%) Koneliitin R1/4 R3/8 R3/8 Tilauskoodi TTK TTK 130 TTK 130F TTK 160 TTK 160S TTK 220 TTK 220S TTK 300W TTK 350W TTK 250WS Kuormitettavuus DC 40 % ED 130 A 130 A 160 A 160 A 220 A 220 A 300 A 350 A 250 A DC 100 % ED A 250 A 200 A AC 40 % ED 100 A 100 A 120 A 110 A 160 A 120 A 250 A 300 A 250 A AC 100 % ED A 200 A 140 A Elektrodit ø mm Liitäntä Kaasu/virta R¼ R¼ R¼ R¼ R¼ R¼ Neste/virta R3/8 R3/8 R3/8 Kaasu R¼ R¼ R¼ Tilauskoodi 4 m m m TTC TTC 130 TTC 130F TTC 160 TTC 160S TTC 220 TTC 200W TTC 250W TTC 250WS Kuormitettavuus DC 40 % ED 130 A 130 A 160 A 160 A 220 A 300 A 350 A 250 A 100 % ED A 250 A 200 A Elektrodit ø mm Liitäntä Kaasu/virta R¼ R¼ R¼ R¼ R¼ R¼ R¼ R¼ Neste Pikaliitin Pikaliitin Pikaliitin Tilauskoodi 4 m m m Lisävarusteena saatavana kaukosäätimet RTC 10 ( ) ja RTC 20 ( ).. Etähallintalaitteet RTC 10 RTC 20 RTC 10 RTC 20 Lisää tuotetietoja, videoita ja uutisia on verkkosivustossamme AD717FI

15 TTM/TTK/TTC Polttimien kaulat TTC/TTK TTC 130 / TTK 130 TTC 130F / TTK 130F TTC 160 / TTK 160 TTC 160S / TTK 160S TTC 220 / TTK 220 TTK 220S TTC 200 W / TTK 300 W TTC 250 W / TTK 350 W TTC 250 WS / TTK 250 WS (Flex) Toimitusvarustus Lisävaruste Pienet kulutusosat Lisää tuotetietoja, videoita ja uutisia on verkkosivustossamme AD717FI

16 TTM/TTK/TTC TIG-polttimien kulutusosat Suuri poltinpää: TTK 160, 220, 220S, 350W, TTC 160, 220, 250W 1. Kaasusuutin mm No. Tilausnumero a b c d * Kaasusuutin/linssi mm No. Tilausnumero a b c d Kiristyshylsyn pesä 1. normaali 2. linssi ø ø ø * ø ø ø ø ø Eristerengas * Poltinrunko 1. c b d a 2. c b d a Korkeus/Standardi kaasusuutin 190 mm 129 mm 96.5 mm Korkeus/Linssivarustus 190 mm 129 mm 96.5 mm Kiristyshylsy ø ø * ø ø Elektrodisuojus, sisältää O-renkaan lyhyt keskipitkä pitkä * O-rengas * Toimitusvarustus: ø 2.4 mm elektrodi. Linssivarustus lisävarusteena. Yllämainitut mitat ovat ohjeellisia Elektrodi harmaa ø ø * ø ø valkoinen ø ø ø ø vihreä ø mm Lisää tuotetietoja, videoita ja uutisia on verkkosivustossamme AD717FI

17 TTM/TTK/TTC TIG-polttimien kulutusosat Pieni poltinpää: TTK 130, 130F, 160S, 250WS, 300W, TTC130, 130F, 160S, 200W, 250WS 1. Kaasusuutin mm No. Tilausnumero a b c d * Pitkä kaasusuutin mm d c b a Korkeus/Standardi kaasusuutin 187 mm 90 mm 59 mm Kaasusuutin/linssi mm 2. No. Tilausnumero a b c d d c b a Korkeus/Linssivarustus 191 mm Kiristyshylsyn pesä 1. normaali 2. linssi ø ø ø ø ø * ø Eristysrengas 95 mm 63 mm * Poltinrunko Kiristyshylsy lyhyt ø ø ø ø ø * ø Elektrodisuoja, sisältää O-renkaan lyhyt keskipitkä * pitkä O-rengas * Toimitusvarustus ø 2.4 mm elektrodi. Linssivarustus lisävarusteena. Mitat ovat ohjeellisia Elektrodi harmaa ø ø ø * valkoinen ø ø ø mm Lisää tuotetietoja, videoita ja uutisia on verkkosivustossamme AD717FI
