2 GASIQ - ÄLYKÄS VALINTA KAASULEIKKAUKSEEN GasiQ on oikea valinta, kun haluat korkealaatuisen ja edullisen laitteiston. Tuotevalikoimaamme kuuluvat paineensäätimet, leikkauspolttimet ja suuttimet. Pystymme tarjoamaan kokonaisvaltaisen ratkaisun, jonka ansiosta liekki on oikea jokaiseen työtilanteeseen ja takaa pienemmän kaasunkulutuksen. Tehtaamme sijaitsee Stenkullenissa Göteborgin lähellä. Valmistamme tuotteita kaasuhitsaukseen, juottamiseen, leikkaamiseen sekä suojakaasuleikkaukseen tarkoitettuja paineensäädinlaitteita. Osaamista jo vuodesta 1938 GasIQ perustettiin vuonna 2007, kun me ostimme kaasutarvikkeita valmistavan, vuonna 1938 perustetun Elga AB:n. Viime vuosina olemme täydentäneet osaamistamme merkittävillä investoinneilla mm. CNC-konekantaan. Tavoitteemme on olla jatkuvasti kehityksen kärjessä kehittämässä ja valmistamassa laatutuotteita. Omaa tuotantoa Ruotsissa Valitsimme Ruotsin valmistusmaaksi, koska se on lähellä kotimarkkinoita. Pystymme hallitsemaan tuotantoketjun alusta loppuun ja uskomme, että myös asiakkaat arvostavat lähellä tapahtuvaa valmistusta. Voimme toimittaa asiakkaille uusia tuotteita nopeasti ja helposti. Optimator vähentää kaasunkulutusta Yksi esimerkki onnistuneesta tuotekehityksestämme on Optimator, ainutlaatuinen säädin, joka vähentää suojakaasun kulutusta jopa 50 prosenttia. Optimator vähentää merkittävästi kaasun kulutusta ja alentaa hitsauskustannuksia työpaikoilla maailmanlaajuisesti. Kaasulaitteiden ja -tarvikkeiden erikoisosaaja Parhaat ratkaisut tulevat usein alasta ja alueesta riippumatta alan erikoisosaajalta. GasIQ on kaasulaitteiden huippuosaaja. Meillä on asiakkaan tarpeisiin sopiva ratkaisu, joka mahdollistaa sekä korkealaatuiset tuotteet että taloudellisuuden. GasIQ tarjoaa kumppanuutta, joka tuo asiakkaan toimintaan lisäarvoa. 2 Johdanto

3 SISÄLTÖ JOHDANTO 2-7 PAINEENSÄÄTIMET 8-25 Optimator Ulosottopisteet ja keskuspaineensäätimet Muut paineensäätimet Erikoispaineensäätimet POLTINJÄRJESTELMÄT D75 Ergo MiniCar S N Käsipoltinlaitteet GasIQ leikkauslaitteet ja varusteet LEIKKAUSSUUTTIMET TURVAVARUSTEET LISÄVARUSTEET LISÄAINEET JUOTTAMISEEN JA KAASUHITSAUKSEEN TURVALLISUUSTIETOA SISÄLTÖ 67 Johdanto 3

4 LAITTEITA, JOTKA KESTÄVÄT KÄYTTÖÄ Laitteitamme käytetään vaativissa olosuhteissa. Työn kesto on usein pitkä ja tarkkuudelle asetetut vaatimukset korkeat. GasIQ:n poltinlaitteet ja tuotteet on kehitetty suurta tarkkuutta vaativiin työtehtäviin todella vaativiin olosuhteisiin. Ergonomisen muotoilun ja parhaiden materiaalien ansiosta poltinjärjestelmät ovat helppokäyttöisiä ja kestäviä; kaasunkulutus on vähäistä ja liekki on juuri tarkoitukseen sopiva. Ergonominen ja kulutusta kestävä muotoilu Poltinjärjestelmiemme ergonominen muotoilu antaa kädelle hyvän otteen ja ohjattavuuden, mikä on erityisen tärkeää, kun työpäivät ovat pitkiä ja projekti vaatii suurta tarkkuutta. Tuotteet on valmistettu materiaalista, joka kestää suurta rasitusta ja toimii myös rankoissa olosuhteissa. Volvo vähensi kaasunkulutusta 43 %:lla Uddevallassa toimiva Volvon tehdas testasi, miten paljon kaasua voi säästää GasIQ:n Optimator -paineensäätimellä. Testi suoritettiin siten, että hitsaaja hitsasi yhden vaiheen tavallisella säätimellä ja seuraavan Optimator -säätimellä. Massavirtausmittariin yhdistettiin digitaalinen laskin, joka kertoi kaasunkulutuksen näissä kahdessa prosessissa. Testi osoitti, että Volvo säästi kaasua vähintään 43 % silloin kun käytettiin Optimator -paineensäädintä. Käytä alkuperäisosia Käyttämällä GasIQ:n alkuperäisosia säätimestä leikkauspolttimeen suuttimeen saavutetaan paras mahdollinen liekki, joka takaa täydellisen leikkauksen ja alentaa kustannuksia. Alkuperäisosat takaavat paremman liekin ja vähentävät kaasunkulutusta sekä maksavat itsensä nopeasti takaisin. Esimerkiksi seuraavat yritykset luottavat tuotteisiimme: ABB, BMW, GM, Caterpillar, JCB, Aker Kvaerner, Volvo ja Autoliv. 4 Johdanto

5 Johdanto 5

6 GASIQ R&D Etsitkö uutta ratkaisua hitsausyksikköösi? Onko sinulla tarve erikoistarkoituksiin tai suunnitteluihin? GasIQ:n Tuotekehityskeskus (Research & Development, R&D) suunnittelee tuotteita ja tarjoaa ratkaisuja, jotka sopivat juuri sinun tarpeisiisi. Tuotekehitys ottaa huomioon asiakkaan toiveet GasIQ ottaa tuotekehityksessään huomioon teollisuuden korkeat vaatimukset ja odotukset. Käytämme suunnittelutyössä 3D-modulointiohjelmaa ja pystymme jo piirustuspöydällä simuloimaan tuotteen toimintaa ja muotoilua. Tämä mahdollistaa joustavuuden, joka on olennainen seikka mm. silloin kun tuote räätälöidään asiakkaan tarpeiden mukaan. Nykyaikainen valmistusprosessi Ruotsissa Suunnitteluosaston vieressä sijaitsee valmistus- ja kokoonpano-osastomme. Osastot sijaitsevat lähellä toisiaan, jonka ansiosta prosessia voidaan valvoa alusta loppuun, ideasta valmiiseen tuotteeseen. Nykyaikaiseen konekantaamme kuuluu mm. kuusiakseliset työstökoneet, jotka täyttävät korkealuokkaiseen tuotevalmistukseen asetetut vaatimukset. Osien valmistuksen painopiste on laadussa, turvallisuudessa, ergonomiassa ja taloudellisuudessa. Pieniä ja suuria sarjoja Me valmistamme sekä pieniä että suuria sarjoja. Ammattitaitoinen ja kokenut henkilökuntamme vastaa tuotteiden kokoonpanosta. Tuotteet testataan ja tarkastetaan aina ennen toimitusta. GasIQ on sertifioitu ISO 9001:2008 ja ISO 14001:2004 -standardien mukaan (Lloyd s Register of Quality Assurance). 6 Johdanto

7 MADE IN SWEDEN Pidätkö selkeästä viestinnästä, nopeasta toimituksesta ja toiminnan joustavuudesta? Tuotteemme valmistetaan Ruotsissa, lähellä kotimarkkinoita, omassa tuotantolaitoksessamme. Tuotantomme on nykyaikaista ja valmistamme tuotteita sekä omana valmistuksena että tilaustyönä. Huippuluokan työstökoneet Tuotantolaitoksessamme on nykyaikainen konekanta, joka mahdollistaa huippuluokan työstötekniikan käytön. Käytössämme on mm. Emcon kuusiakselisia työstökoneita, jotka sopivat hyvin erilaisiin sarjakokoihin, joissa pienet ja suuret yksityiskohdat ovat mahdollisia, esim. karojen väli on 1000 mm ja suurin sorvaushalkaisija on 500 mm. Työstö kaksoiskaralla lisää tehokkuutta Työstökoneissa on kaksoiskara, jonka halkaisija on 65 mm. Sekä pää- että vastakarassa on integroidut nestejäähdytteiset karamoottorit tarkemman toleranssin saavuttamiseksi. Kaksoiskarojen ansiosta monimutkaisetkin yksityiskohdat voidaan työstää valmiiksi samanaikaisesti. Käytetyt työkalut yhdessä y- akselin kanssa mahdollistavat usean työstötason käytön kuten esimerkiksi vaippa Y:n, otsa Y:n ja polygonin. Sopimusvalmistus GasIQ:lla on merkittävää sopimusvalmistusta mm. LVI- ja kaasuteollisuudelle. Kun tarvitset apua tuotekehityksessä ja/tai valmistuksessa, tarjoamme ratkaisuja, jotka on räätälöity juuri sinun tarpeidesi mukaan. Valmistamme sekä suuria että pieniä sarjamääriä. Johdanto 7

8 AINUTLAATUINEN VALIKOIMA KORKEALUOKKAISIA PAINEENSÄÄTIMIÄ GasIQ tarjoaa laajan valikoiman korkealuokkaisia paineenalennusventtiileitä, korkeapaineensäätimiä ja kaksivaiheisia säätimiä eri käyttöalueille. Optimator, lippulaivamme, on kaksivaiheinen paineenalennusventtiili, jonka erittäin herkkä toinen vaihe poistaa tehokkaasti aloituspuhalluksen, joka syntyy kaasukaarihitsauksen aloitusvaiheessa. Tämä vähentää kaasun kulutusta jopa 50 %. Muita suosittuja tuotteita ovat: - Maxex, vankka paineensäädin, jolla on suuri kapasiteetti - Minex, joka on hyvä taloudellinen vaihtoehto pienempiin hitsauslaitteisiin - TIGex, paineensäätöventtiili joka soveltuu sellaisiin käyttökohteisiin, joissa virtaus on pystyttävä asettamaan ja lukemaan tarkasti. Kaikki säätimet on suunniteltu täyttämään EN ISO standardin mukaiset vaatimukset. 8 Paineensäätimet

9 Asetetun paineen ja virtauksen määrää on helppo säätää ja lukea. Jokaiseen säätimeen kiinnitetään lopputarkastuksen jälkeen hyväksyntätarra, jossa on vastuuasentajan nimikirjaimet. Täyttävät EN ISO standardin voimassa olevat vaatimukset. Laitteissa on esiasennettu, sisäänrakennettu turvaventtiili, joka suojaa painemittaria tai virtausmittaria vikaantumiselta, mikäli paine nousee yllättäen. Säätimien valmistuksessa on noudatettu GasIQ:n laadunvarmistusjärjestelmää ISO standardin mukaisesti. Säätimet ovat vankkarakenteisia ja kestävät kulutusta, mikä takaa pitkän käyttöiän. Jokainen säädin on tarkastettu ja testattu ja ne on sisäänajettu simuloidun testiohjelman mukaan. Liitäntämutteri on kaksi kertaa normaalin pituinen, mikä helpottaa pulloon kiinnittämistä ja irrottamista. Säätimissä on joko 5,0/6,3 mm tai 6,3/8 mm pitkä letkukara. Jokainen säädin on erikoispakattu Paineensäätimet 9

10 GASIQ:N OPTIMATOR - SÄÄTIMEN AVULLA JOPA 50 % SÄÄSTÖT KAASUKUSTANNUKSISSA! SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Tiedät varmasti, mitä kilo hitsauslankaa maksaa. Mutta tiedätkö, paljonko suojakaasu maksaa yhtä valmista hitsausmetriä kohden? Se maksaa vähintään yhtä paljon kuin hitsauslanka. Optimator on ainutlaatuinen paineensäädin, jonka avulla voit vähentää kaasunkulutusta jopa 50 %:lla. Investointi, joka maksaa itsensä takaisin alle kuudessa kuukaudessa loppu on puhdasta voittoa. Optimaalinen virtaus ensi sekunnista lähtien Perinteinen paineensäädin tuhlaa tarpeettomasti suojakaasua. Optimator antaa optimaalisen virtauksen ensi sekunnista lähtien ja se on vain neljäsosa perinteiseen säätimeen verrattuna. Mitä enemmän lyhyitä saumoja, sitä enemmän menee kaasua hukkaan ja sitä enemmän säästät kun vaihdat Optimatoriin. Korkealaatuinen hitsaussauma Optimator antaa tasaisen aloitusvirtauksen ja sauman laatu on korkealaatuinen, koska hitsausta häiritsevä turbulenssi jää pois. Useita malleja Optimatorista on saatavilla kaksi eri perusmallia. Optimatorin voi saada pulloliitännällä tai ulosottopisteenä. Optimator voidaan myös varustaa lukittavalla kaasunvirtauksella. Tällä varmistetaan korkealaatuinen ja mahdollisimman tasainen sauman laatu. Taloudellisempi hitsaustapa Olemme myyneet Optimatorin varhaisempia versioita kymmeniä tuhansia 1980-luvun alusta lähtien ja tiedämme laitteen luotettavuuden. Selvitä, mitä maksat suojakaasusta ja hitsauslangasta ja ota yhteys lähimpään GasIQ:n kaasulaitteistojen auktorisoituun jälleenmyyjään. He auttavat sinua taloudellisempaan hitsaukseen. Todistettavasti pienempi kaasunkulutus Volvon tehtaalla Uddevallassa tutkittiin, kuinka paljon kaasua on mahdollista säästää Optimatorin avulla: Yhdellä tehtaan hitsausasemalla toistetaan aina sama hitsausvaihe, joka kestää noin 60 minuuttia. Testi suoritettiin siten, että hitsaaja hitsasi vaiheen tavallisella ulosottopisteellä ja seuraavan Optimator - säätimellä. Massavirtausmittariin yhdistettiin digitaalinen laskin, joka kertoi kaasunkulutuksen näissä kahdessa prosessissa. Hitsauspistoolit säädettiin virtausmittarilla niin, että kaasuvirtaus oli samanlainen molemmissa ulosottopisteissä. Kaasuvirtauksen määräksi mitattiin 18 litraa minuutissa. Tulokset Kaasunkulutus tavallisessa ulosottopisteessä: 838 litraa. Kaasunkulutus Optimatorilla varustetussa ulosottopisteessä: 429 litraa. Testi osoitti, että Optimator kulutti 49 % vähemmän kaasua. Virtausmittarista saatuun arvoon lisättiin varmuuden vuoksi 10 % virhemarginaali. Volvon testistä pystyi päättelemään, että Optimator säästi kaasunkulutuksessa ainakin 43 %. Lisää tietoa löytyy osoitteesta 10 Paineensäätimet

11 Paineensäätimet 11

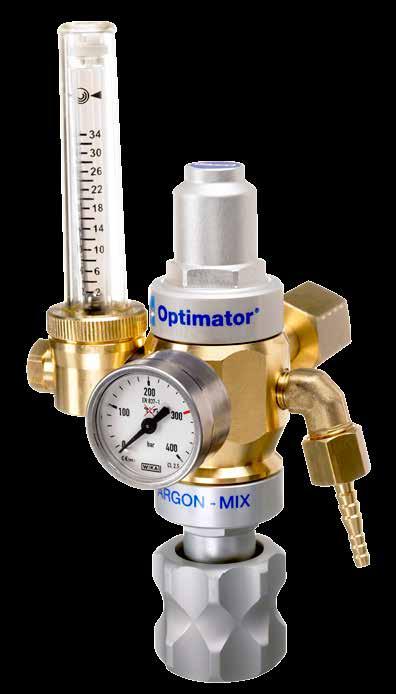

12 GASIQ OPTIMATOR GasIQ Optimator on kaksivaiheinen paineensäädin korkealuokkaiseen suojakaasuhitsaukseen. GasIQ Optimatorin erittäin herkkä toinen vaihe poistaa tehokkaasti aloituspuhalluksen, joka syntyy kaasukaarihitsauksen aloitusvaiheessa. Aloituspuhalluksen poistuminen vähentää suojakaasun kulutusta tavallisessa hitsauksessa jopa 50 %. Pienempi kaasunkulutus vähentää pullonvaihtoja, mikä lisää hitsauksen tehokasta aikaa. Lisäksi saavutetaan parempi hitsauslaatu, koska huokosvaara pienenee. SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA GasIQ Optimatorin kaksivaiheinen säätö pitää kaasuvirtauksen erittäin tarkkana ja tasaisena myös pullonpaineen laskiessa. Erikoispakattu säädin on varustettu 5,0 mm ja 6,3 mm letkuille sopivalla letkukaralla. Kaasulaji: AR/seoskaasu AR/seoskaasu lukittava virtaus CO 2 AR/H 2 seoskaasu 300 bar AR/seoskaasu Nevoc Skandinavia Venäjä Virtausmittari 0-34 l/min 0-34 l/min 0-34 l/min 0-34 l/min 0-34 l/min 12 Paineensäätimet

13 GASIQ OPTIMATOR ll GasIQ Optimator II on GasIQ Optimatorin erikoisversio, jossa on juurikaasulle tarkoitettu ylimääräinen ulosottopiste. Paineenalennusventtiiliä käytetään hitsauksessa silloin, kun suojakaasu ja juurikaasu otetaan samasta pullosta. Kaasun säästövaikutus on sama kuin GasIQ Optimatoria käytettäessä. Käytännössä tämä tarkoittaa mm. sitä, että esimerkiksi putkiasennustöissä ei kaasupulloa tarvitse vaihtaa niin usein. Erikoispakattu säädin on varustettu 5,0 mm ja 6,3 mm letkuille sopivalla letkukaralla. SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Kaasulaji: AR/seoskaasu AR/H 2 seoskaasu 300 bar AR/seoskaasu Nevoc Skandinavia Venäjä Virtausmittari 2 x 0-34 l/min 2 x 0-34 l/min 2 x 0-34 l/min Paineensäätimet 13

14 ULOSOTTOPISTEET JA KESKUSPAINEENSÄÄTIMET Keskuskaasujärjestelmä koostuu seuraavista pääkomponenteista: - Kaasupullot/pullopaketti - Tyhjennyskeskus varustettuna keskussäätimellä - Kaasuputkisto - Ulosottopisteet SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA GasIQ:lla on ulosottopisteet sekä asetyleenille/hapelle että suojakaasuille. Kaikki suojakaasuille tarkoitetut ulosottopisteet kuuluvat Optimator -tuoteperheeseen ja ne on varustettu GasIQ:n ainutlaatuisella, hitsauskustannuksia alentavalla kaasunsäästötoiminnolla. Ulosottopisteet ovat joko itsenäisiä yksiköitä tai ne voidaan liittää ulosottopisteiden sulkuventtiiliin. Tyhjennyspisteen asennusohje siihen kuuluvine osineen löytyy sivulta 16. Halutessasi lisätietoa keskuskaasujärjestelmistä ota yhteyttä lähimpään GasIQ:n kaasulaitteistojen auktorisoituun jälleenmyyjään. GasIQ:n modulirakenteiset ulosottopisteet Kaasu: AR/OX 2. Valitse kaasu Kaasu: AC/PROP Poikkileikkaus, joka näyttää sisäänrakennetun kiinnityskiskon 1. Aloita seinäkiinnityksestä A Hitsaus-/juotosnippa 16 mm Seinäkiinnitys (kiinnityskisko) Sulkuventtiili AR/OX Sulkuventtiili AC/PROP Osio A-A T-kappaleen kaksi liitosmutteria on mahdollista vaihtaa 3/8 liittimiin 4. Valitse sopiva kulmakappale säätimelle tai T-kappale useammalle. T-kappale Kulmakappale A G3/8 3a. Argonille 3b. Hapelle G3/8 V Nippa G3/8 Liitosmutteri Liitosmutteri G3/8 G3/8 V 5. Paineensäätimien ja virtausmittarien konfigurointi Paineensäädin OX Paineensäädin AC tai paineensäädin propaani Takaiskuventtiili OX Takaiskuventtiili AC G3/8 G3/8 Valitse Elga Optimator tai virtausmittari G3/8 G3/8 G3/8 V G3/8 Virtausmittari, 30 l/min Virtausmittari, 30 l/min Optimator voidaaan varustaa myös lukittavalla kaasunvirtauksella 14 Paineensäätimet

15 Täydellinen ulosottopiste tai kaksoisulosottopiste GasIQ Optimator AR/seoskaasulle SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Nimike Lukumäärä DIN STD Seinäkiinnitys (kiinnityskisko) 1 kpl Sulkuventtiili, täyd. Ox/Ar 1 kpl Kulmakappale (yksinkert.) 1 kpl T-kappale (kaksois) 1 kpl GasIQ Optimator, 34 l/min 1 kpl (2 kpl) GasIQ Optimator, 34 l/min, lukittava kaasuvirtaus* 1 kpl (2 kpl) * Löydät lisävaihtoehtoja sivulta Täydellinen ulosottopiste hapelle ja asetyleenille Nimike Lukumäärä DIN STD Seinäkiinnitys (kiinnityskisko) 1 kpl Sulkuventtiili, täyd. Ox/Ar 1 kpl Paineensäätimet, happi 1 kpl Mahd. takaiskuventtiili SAFE-X, happi 1 kpl Sulkuventtiili, täyd. asetyleeni/ propaani 1 kpl Paineensäädin, asetyleeni 1 kpl * - Takaiskusuoja SAFE-X, asetyleeni 1 kpl * Happi/propaaniyhdistelmälle paineensäädin korvataan versiolla. Optimator säästöventtiili syöttölaitteeseen Venttiili on GasIQ Optimatorin ulosottopisteen erikoisventtiili. Venttiili voidaan muotoilunsa ansiosta asentaa suoraan syöttölaitteeseen tai ulosottopisteeseen. Sopii käytettäväksi yhdessä virtausmittari :n kanssa kun tarvitaan pitkät hitsausletkut, mutta paineensäädön on sijaittava hitsauspisteen lähellä. Toimitetaan yhdessä letkukaran kanssa, joka sopii 5,0 mm ja 6,3 mm letkuille. SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Liitäntä R ¼ R ¼ R 3/8 R 3/ Pikaliitin EN Voidaan täydentää ulosottopisteeseen asennettavalla virtausmittarilla Versiotyyppinä ALTOP kun liitäntänä on sisäänrakennettu paineensäädin. Standardimallisten pikaliittimien ansiosta letkun liittäminen ulosottopisteeseen tapahtuu nopeasti ja helposti. Kaksoisulosottopiste joko Optimatorilla tai ilman Altop- ja Minitop-pulloja varten SÄÄSTÄ JOPA 50% OPTIMATORILLA KAASUA Kaksoisvirtausmittari on kehitetty erityisesti Air Liquiden Altop- ja Minitoppulloja varten. Pullot voidaan kiinnittää nopeasti pikaliittimillä (EN 561) ilman muita ratkaisuja. Nimike Kaksoisulosottopiste Optimator, yksi virtausmittari Kaksoisulosottopiste, kaksi virtausmittaria Paineensäätimet 15

16 YKSINKERTAINEN KESKUSJÄRJESTELMÄ LISÄVARUSTEINEEN (KÄYTÖSSÄ VAIN SKANDINAVIASSA) Sulkuventtiili Seinäkiinnityksellä varustetun pulloventtiilin sulkeminen. Venttiilin sulkemisella saadaan aikaan tyhjennyskeskus. Ulosottopisteen kierre on sama kuin käyttöön tarkoitetun kaasun pullostandardilla. Sisääntulokierre on W21,8 x 14/1 ja se sopii hyvin korkeapaineletkujen liitäntään. Maksimipaine on 200 baria. Nimike Venttiilin sulkeminen, happi Venttiilin sulkeminen, argon/typpi Venttiilin sulkeminen, asetyleeni Venttiilin sulkeminen, formier Korkeapaineletku Nimike Korkeapaineletku Happi/hiilidioksidi, 1 m Korkeapaineletku Happi/hiilidioksidi, 2 m Korkeapaineletku Argon/typpi, 1 m Korkeapaineletku Argon/typpi, 2 m Korkeapaineletku Asetyleeni, 1 m Korkeapaineletku Asetyleeni, 2 m Korkeapaineletku Formier, 1 m Korkeapaineletku Formier, 2 m Kaasuseokset ja letkujen pituudet vaihtelevat asiakkaan tarpeiden mukaan. Ylitäyttöletku Nimike Ylitäyttöletku, argon/typpi, 1 m Ylitäyttöletku, formier, 1 m Paineensäätimiä valittaessa, ks. sivut ja Paineensäätimet

17 MUUT PAINEENSÄÄTIMET GASIQ MINEX GasIQ Minex on kehitetty erityisesti suojakaasuhitsaukseen, jossa kaasun määrät ovat pieniä tai keskisuuria. Minex on taloudellinen ratkaisu rajattuun suojakaasuhitsaukseen ja harrastekäyttöön. Minex toimitetaan yhdessä letkukaran kanssa, joka sopii 5,0 mm ja 6,3 mm letkuille. Kaasulaji: AR/seoskaasu CO 2 Skandinavia Venäjä Työpainemittari 0-30 l/min 0-30 l/min Maksimi työpaine 10 bar 10 bar Paineensäätimet 17

18 GASIQ MAXEX GasIQ Maxex on korkeapaineensäädin, jolla on suuri kapasiteetti (luokka 3 ISO 2503). Maxex sopii hyvin normaaleille ja suurille kaasunvirtauksille esim. leikkauksiin ja lämmittämiseen poltinjärjestelmillä kuten N76/S80 jne. Maxex on tukevarakenteinen ja kestävä. Säätäminen käy helposti ja tarkasti ergonomisesti muotoillusta säätönupista. Maxexia löytyy useimmille eri kaasulajeille. Säätimen sisäänrakennettu, esiasennettu turvaventtiili takaa varman suojan äkillisiltä paineennousuilta. Erikoispakattu paineensäädin toimitetaan yhdessä 5,0/6,3 mm tai 6,3/8,0 mm letkuille sopivan letkukaran kanssa. Kaasulaji: Happi Asetyleeni AR/seoskaasu Skandinavia Venäjä Työpainemittari 0-10 bar 0-1,5 bar 0-35 l/min Maksimi työpaine 10 bar 1,5 bar 10 bar 18 Paineensäätimet

19 CO 2 CO 2 Panimo/elintarvikeala Typpi Tekninen ilma Propaani l/min 0-10 bar 0-10 bar 0-10 bar 0-6 bar 10 bar 10 bar 10 bar 10 bar 6 bar Paineensäätimet 19

20 GASIQ TIGEX I Virtauspilarilla varustettu paineenalennusventtiili sopii suojakaasuhitsaukseen ja juurikaasulle. TIGex I on tarkoitettu erityisesti sellaisiin käyttökohteisiin, joissa virtaus on kyettävä asettamaan ja lukemaan tarkasti. TIGex on saatavilla joko yhdellä tai kahdella virtauspilarilla, jotka voidaan säätää toisistaan riippumatta. Säätimessä on sisäänrakennettu turvaventtiili. Lisäturvallisuutta tuovat erikoislasista valmistetut virtauspilarit, jotka eivät rikkoutuessaan muodosta sirpaleita. Suojakaasuhitsauksen kaasukustannuksissa on mahdollista säästää, kun käyttää GasIQ Optimator -säädintä. Erikoispakattu TIGex I toimitetaan yhdessä 5,0 mm ja 6,3 mm letkuille sopivan letkukaran kanssa. Kaasulaji: AR/seoskaasu CO 2 Formier Skandinavia Venäjä Virtausmittari 0-34 l/min 0-34 l/min 0-34 l/min 20 Paineensäätimet

21 GASIQ TIGEX II Mallissa on kaksi virtausmittaria, jotka voidaan säätää toisistaan riippumatta esim. kahdelle hitsauslaitteelle tai juurikaasuhitsaukseen. Erikoispakattu TIGex II toimitetaan yhdessä 5,0 mm ja 6,3 mm letkuille sopivan letkukaran kanssa. Kaasulaji: AR/seoskaasu CO 2 Formier Skandinavia Venäjä Virtausmittari 0-34 l/min 0-34 l/min 0-34 l/min Paineensäätimet 21

22 ERIKOISPAINEENSÄÄTIMET KORKEAPAINEENSÄÄDIN 825 DS Säätöventtiili poistopuolella, ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa tarvitaan korkeaa työpainetta ja kapasiteettia, esim. laserasennuksiin ja koeponnistuksiin. Kaasulaji: Happi 0-25 bar Happi 0-50 bar Typpi/ Argon Skandinavia Venäjä tilauksesta tilauksesta tilauksesta Korkeapainesäädin 825 DS Liitäntä ja ulostulo: G3/8 Maksimi sisääntulopaine: 230 bar Maksimi työpaine: 25/50 bar Kapasiteetti: 350/450 m 3 Työpainemittarin asteikko: 0-40/0-100 bar KORKEAKAPASITEETTINEN SÄÄDIN H25 Ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa tarvitaan suurta kapasiteettia, esim. laserasennuksiin ja koeponnistuksiin. Kaasulaji: Happi Typpi/ Argon Skandinavia Venäjä tilauksesta tilauksesta Korkeakapasiteettinen säädin H25 Liitäntä ja ulostulo: G3/8 Maksimi sisääntulopaine: 230 bar Maksimipaine: 25 bar Kapasiteetti: 500 m 3 Työpainemittarin asteikko: 0-40 bar 22 Paineensäätimet

23 KAKSIPORTAINEN PAINEENSÄÄDIN 996 DS Ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa vaaditaan erittäin tarkkaa työpainetta, esim. laserasennuksiin ja koeponnistuksiin. Kaasulaji: Happi Typpi/ Argon Skandinavia Venäjä tilauksesta tilauksesta Korkeapaineensäädin 996 DS Liitäntä ja ulostulo: G3/8 Maksimi sisääntulopaine: 230 bar Maksimipaine: 10 bar Kapasiteetti: 150 m 3 Työpainemittarin asteikko: 0-16 bar KORKEAPAINEENSÄÄDIN 987 Typpeä käyttävä paineensäädin barin käyttöpaineelle. Ruostumaton kalvo. Sopii erinomaisesti asennuksiin, joissa tarvitaan erittäin korkeaa käyttöpainetta ja kapasiteettia, esim. koeponnistuksiin. Kaasulaji: Typpi Skandinavia Venäjä tilauksesta Korkeapaineensäädin 987 Liitäntä ja ulostulo: ¼ NPT Maksimi sisääntulopaine: 230 bar Maksimipaine: 170 bar Kapasiteetti: 500 m 3 Työpainemittarin asteikko: 315 bar Paineensäätimet 23

24 ERIKOISKAASUSÄÄTIMET GasIQ Erikoiskaasusäätimet ovat puhtaille ja erittäin puhtaille kaasuille tarkoitettuja korkea-/ matalapainesäätimiä. Mallistossa on yksi- ja kaksiportaisia säätimiä. Maksimipaine: 2,7 ja 14 baria. Kaasulajit: Typpi, happi, helium, hydrogeeni ym. sekä myrkylliset ja syövyttävät kaasut. Ohessa lyhyt yhteenveto valikoimasta, ota yhteyttä niin annamme mielellämme lisätietoa. SERIE 700 Serie 700 on kromattua, lämpöpuristettua messinkiä, ruostumaton kalvo; soveltuu hyvin suhteellisen puhtaille kaasuille 5,0 saakka (99,999 %). Käyttökohde: Laboratoriokaasut ja laserleikkaukset. SERIE 720 Serie 720 on kromattua messinkiä, ruostumaton kalvo; soveltuu hyvin suhteellisen puhtaille kaasuille 5,0 ja yli (99,999 %). Käyttökohde: Laboratoriokaasujen talteenotto analysointia varten ja päästöjärjestelmät. SERIE 740 Serie 740 on on valmistettu täysin ruostumattomasta materiaalista; soveltuu hyvin erittäin puhtaille kaasuille, joiden arvo on 6,0 ja yli (99,9999 %). Käyttökohde: Laboratoriokaasujen talteenotto analysointia ja tutkimusta varten. LISÄVARUSTEET Valmistajalla on täydellinen valikoima lisävarusteita kuten huuhteluventtiileitä ja virtausmittareita. 24 Paineensäätimet

25 KAASUKESKUKSET Puoliautomaattinen kaasukeskus SG 900 Täysautomaattinen kaasukeskus SG 960 Paineensäätimet 25

26 POLTINJÄRJESTELMÄT GasIQ:n valmistamille poltinjärjestelmille on yhteistä, että kaikki osat ja yksityiskohdat on valmistettu huolella ja tarkkuudella niin, että valmiissa tuotteissa saavutettaisiin paras mahdollinen laatu ja käyttövarmuus. Jokaisen komponentin toimivuus testataan ennen toimitusta. Testattavia kohteita ovat venttiilien tiiviys, kytkimet ja kädensijat, liekin muoto suuttimessa ja muut hitsaustarvikkeet. GasIQ valmistaa kahta erilaista poltinjärjestelmää: injektori- ja painepolttimia. Injektoriperiaate Injektoriperiaatteessa happi imee polttokaasun polttimeen. Tämän etuna on mm. se, että kaasujen sekoitussuhdetta on helppo säätää. Paineperiaate Paineperiaatteessa sekä hapen että polttokaasun paine on sama niiden tullessa lämmitysliekkiin ja leikkaushappi, jolla on suurempi paine, johdetaan eri kanavaa pitkin leikkaussuuttimeen. Etuna on mm. se, että sillä voidaan leikata paksumpia materiaaleja. GasIQ alkuperäisosat! Älä käytä piraattiosia! Alkuperäisosat takaavat paremman liekin ja vähentävät kaasunkulutusta ja maksavat itsensä nopeasti takaisin. Täydellinen liekki. Käyttämällä GasIQ:n alkuperäisosia säätimestä leikkauspolttimeen ja suuttimeen saavutetaan paras mahdollinen liekki, joka takaa täydellisen leikkauksen ja alentaa kustannuksia. Kestävä materiaali. Tuote kestää suurta rasitusta ja toimii myös rankoissa olosuhteissa. Huippuluokan karat. Takaavat optimaalisen sekoitussuhteen. Ergonominen kädensija. Antaa kädelle hyvän otteen ja ohjattavuuden, mikä on erityisen tärkeää, kun työpäivät ovat pitkiä ja projekti vaatii suurta tarkkuutta. 26 Poltinjärjestelmät

27 POLTINJÄRJESTELMÄ GASIQ D75 ERGO D75-JÄRJESTELMIEN TAULUKKO : Nimike D75 Vipuvarsi Kuristinventtiili D75 LVI D75 Basic Minicar Plus Vipuvarsi Kuristinventtiili Minicar Plus LVI D75 ERGO kädensija täydellinen x x x x x Hitsauspoltinputket 80 l/h x x x Hitsauspoltinputket 160 l/h x x x Hitsauspoltinputket 315 l/h x x x x Hitsauspoltinputket 500 l/h x x x x Hitsauspoltinputket 800 l/h x x x Leikkaussarja 90º, ohjausventtiili (x) (x) Leikkaussarja 90º, vipuventtiili (x) x x (x) x Leikkaussuutin 1-3 mm x Leikkaussuutin 3-8 mm x x x x x Leikkaussuutin 8-20 mm x x Leikkaussuutin mm x x x x Taivutettavat hitsauspoltinputket 160 l/h x x Taivutettavat hitsauspoltinputket 500 l/h x x Lämmityspoltinputket 500 l/h x x Lämmityspoltinputket 800 l/h x x Tiivistesarja (5 kpl) x x x x x pyöräinen leikkaustuki x Kiintoavain, 15 mm x x x x Metallinen säilytyslaatikko x x x x x Puhdistusneulasarja x x x x x THERMEX, Terminen takatulisuoja, Ac x x THERMEX, Terminen takatulisuoja, Ox x x Hitsausletku, punainen/sininen, 5 mm, 5 m, täydellinen tuote yhdessä liekkisuojan kanssa Maxex, Ox x x Maxex, Ac x x Tulenkestävä käsine x x Säiliöliitin Ac x x MiniCar-kärry x x Varoituskyltti x x Kaasusytytin Shurlite x x Suojalasit x x x x Poltinjärjestelmät 27

28 28 Poltinjärjestelmät

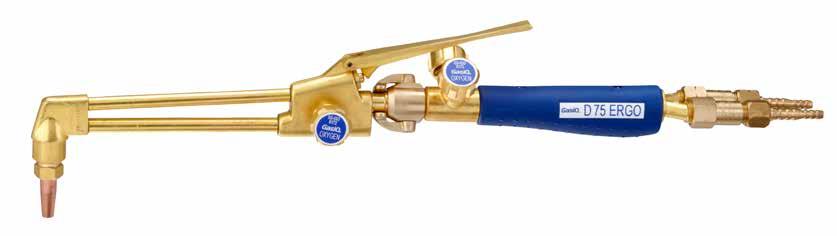

29 POLTINJÄRJESTELMÄ GASIQ D75 ERGO MYYNTIMENESTYS, JOKA ONNISTUI YHDISTÄMÄÄN ERGONOMIAN JA LAADUKKAAN MUOTOILUN! GasIQ D75 ERGO on yksi markkinoiden suosituimpia poltinjärjestelmiä. Laitteen tärkein osa on ergonomisesti muotoiltu kädensija, joka antaa hyvän otteen ja takaa optimaalisen ohjattavuuden. Laite toimii injektoriperiaatteella, jossa happi imee polttokaasun (asetyleenin) polttimeen. Tämän ansiosta kaasujen sekoitussuhdetta on erittäin helppo säätää ja asetyleenipullon sisältö tyhjenee aiempaa tehokkaammin. Laitteen muut osat ovat tarvikkeet leikkausta, hitsausta, juottamista ja lämmitystä varten. Jokainen osa on vaihdettavissa vastaavanlaiseen, markkinoilla olevaan poltinjärjestelmään. Leikkaus D75-järjestelmässä on useita erilaisia leikkauslaitteita. Leikkaushapelle on mahdollista käyttää vipu- tai kuristinventtiiliä. Suuttimen asento tapahtuu joko 90 tai 0 leikkauskulmassa. Hitsaus, juottaminen ja lämmitys D75-järjestelmässä on useita hitsaussarjavaihtoehtoja. Vakiopoltinputket on tehty taotusta, kromatusta kuparista, mikä takaa hyvän lämmönpoistumisen ja vähentää näin hitsausroiskeita. Valikoimissa on myös kupariputkesta valmistettuja taivutettavia hitsaussuuttimia sekä moniliekkisiä lämmityspoltinputkia. Kaikki tarvikkeet toimitetaan GasIQ:n vankkatekoisessa metallilaatikossa yhdessä käyttö- ja huolto-ohjeiden sekä ohjekortin kanssa. Sopivat suuttimet, ks. sivu 48. Täydelliset D75-sarjat Nimike D75-sarja, kuristinventtiili D75-sarja, vipuventtiili D75-sarja, LVI D75-sarja, Basic D75-sarja, Basic + takatulisuojat D75-sarja, kuristinventtiili + takatulisuojat D75-sarja, vipuventtiili + takatulisuojat D75-sarja, LVI + takatulisuojat D75-sarja, LVI D75-sarja, vipuventtiili Poltinjärjestelmät 29

30 GASIQ D75 ERGO Kädensija lisävarusteineen 1 Nimike 1. D75 ERGO -kädensija, täydellinen takatulisuojien ja pikakiinnityksen kanssa D75 ERGO, pelkkä Takatulisuojasarja Letkukarasarja, täyd. Asetyleeni + happi, Ø mm Pikaliitin Hitsauspoltinputket Kaasuvirtaus Happi l/h Ainevahvuus mm 80 < Taivutettavat hitsauspoltinputket Kaasuvirtaus Happi l/h Ainevahvuus mm 160, Taottu < , Taottu , Taottu , messinkikärki < * 315, messinkikärki * 500, messinkikärki * * Messinkikärki 30 Poltinjärjestelmät

31 Lämmityspoltinputket Kaasuvirtaus Happi l/h Leikkauslaitteet 1 Kaasuvirtaus Happi l/h 1. Vipuventtiili, Kuristinventtiili, Kuristinventtiili, Suutinmutteri Tiivistesarja (5 kpl) Leikkaustuet ja muut tarvikkeet Nimike Ympyränleikkaustuki Reiänleikkaustuki Ø mm pyöräinen leikkaustuki Puhdistusneulasarja Ohjekortti Kiintoavain, 15 mm Poltinjärjestelmät 31

32 MINICAR PLUS JA D75 ERGO Hitsaukseen, leikkaukseen ja juottamiseen suunniteltu liikuteltava yksikkö. Suuret pyörät auttavat siirtämään yksikköä esim. rappusissa. Laitteisto on kompakti, sillä esim. kädensijan voi irrottaa kuljetuksen ajaksi. Laitteisto on helppo ottaa mukaan ja se sopii hyvin esim. asentajille, putkimiehille ja maanviljelijöille sekä käytettäväksi erilaisissa harrastuksissa. Taivutettavat ja moniliekkiset poltinputket/juotossarjat sopivat erityisesti LVI-alan käyttöön. Kaksi viiden tai kymmenen litran kaasupulloa asennetaan käteville kärryille, joille on myönnetty CE-tyyppihyväksyntä sekä nostohyväksyntä. Tarvikkeet kulkevat näppärästi mukana kärryyn asennetussa, lukittavassa metallilaatikossa. (Kuvassa olevat kärryt ovat erikoisvarustein.) Sisällön löydät sivulta 27. Kärryjen kokonaiskorkeus on kädensija ulos vedettynä 132 cm. Kädensijan ollessa kuljetusasennossa on kokonaiskorkeus 88 cm. MiniCar Plus Vipuvarsimalli Kuristusventtiili LVI MiniCar Plus MiniCar-kärry laatikolla MiniCar-kärry ilman laatikkoa Säädettävä kädensija. 32 Poltinjärjestelmät

33 Poltinjärjestelmät 33

34 34 Poltinjärjestelmät

35 POLTINJÄRJESTELMÄ GASIQ S80 MERITEOLLISUUDEN LUONNOLLINEN VALINTA GasIQ S80 -poltinjärjestelmä toimii joko paine- tai injektoriperiaatteella riippuen siitä, millaisen leikkauslaitteiston valitsee. Kaikki S80-järjestelmän osat on valmistettu huolella ja tarkkuudella niin, että valmis tuote olisi mahdollisimman korkealaatuinen. GasIQ S80 -järjestelmä on vankkarakenteinen laitteisto, joka sopii keskiraskaisiin ja raskaisiin työtehtäviin esimerkiksi meriteollisuudessa. Jokainen osa on vaihdettavissa vastaavanlaiseen, markkinoilla olevaan järjestelmään. Leikkaus Leikkauslaitteistoille on 90, 75 ja 0 suutinkiinnitykset. Laitteistot varustetaan vipu- tai kuristinventtiilillä leikkaushappea varten. Leikkauslaitteistot ovat hyvin tukevarakenteisia. Hitsaus GasIQ S80 -laitteiston poltinputket ovat kokonaan taottua, kromattua kuparia, mikä tehostaa lämmönpoistumista. Lämmitys S80-järjestelmässä on sekä yksi- että moniliekkiset lämmitettävät poltinputket. GasIQ S80 -laitteisto sisältää: - kädensija ja suuntaventtiilit (tai liekkisuojat) - kytkentämutterin - poltinputket, 6 kpl (80, 230, 400, 650, 1000 ja 1250 l/h) - leikkauslaitteiston, 90 - leikkaussuuttimet, 3 kpl (paksuus 10, 25, ja 50 mm) - Ympyräleikkauslaitteisto - 2-pyöräinen leikkaustuki - Puhdistusneulasarja - O-rengassarja Laitteisto toimitetaan GasIQ:n vankkatekoisessa metallilaatikossa yhdessä käyttö- ja huolto-ohjeiden sekä tietokortin ja O-rengassarjan kanssa. Täydellinen S80-sarja Nimike S80-sarja Sopivat S80-sarjan suuttimet, ks. sivut 48, 49 ja 50. Poltinjärjestelmät 35

36 GASIQ S80 Kädensija lisävarusteineen Nimike 2b 1a. Kädensija, täydellinen takatulisuojien ja kytkinmutterin kanssa, pyöreä Kädensija, täydellinen takatulisuojien ja kytkinmutterin kanssa, ovaali b. Kädensija, täydellinen takatulisuojien ja kytkinmutterin kanssa, pyöreä Kädensija, täydellinen takatulisuojien ja kytkinmutterin kanssa, ovaali a. Kädensija, pelkkä, pyöreä b. Kädensija, pelkkä, ovaali a. Takatulisuojasarja b. Letkukarasarja, asetyleeni+happi, täyd. Ø mm Liitinmutteri O-rengassarja b 2a 3a 3b 15 1a Hitsaus- ja lämmityspoltinputket - yksiliekkiset Kaasuvirtaus Happi l/h Ainevahvuus mm 80 < /lämm lämm lämm Lämmityspoltinputket - moniliekkiset Kaasuvirtaus Happi l/h Poltinjärjestelmät

37 Poltinputket asetyleeni-propaani/happi 1 Nimike 1. Vipuventtiili, Vipuventtiili, Vipuventtiili, Kuristinventtiili, Kuristinventtiili, Vipuventtiili, 90, 790 mm Vipuventtiili, 75, 790 mm Vipuventtiili, 90, injektori* Vipuventtiili, 75, injektori* Kuristinventtiili, 90, injektori* Kuristinventtiili, 75, injektori* Suutinmutteri Suutinmutteri, injektori * Injektorimalli 8-11 on tarkoitettu asetyleenille/hapelle. Ota yhteyttä, niin annamme mielellämme tietoa myös muista malleista Leikkaustuet ja muut tarvikkeet Nimike Ympyränleikkaustuki pyöräinen leikkaustuki Puhdistusneulasarja Ohjekortti Poltinjärjestelmät 37

38 POLTINJÄRJESTELMÄ GASIQ N76 KLASSIKKO! GasIQ N76 on erittäin takatuliturvallinen injektoripoltin. N76-malli on turvallinen, vankkatekoinen ja huoltoystävällinen. Etuja ovat mm. - Reilusti mitoitettu injektori, joka sijaitsee lähellä suutinta vähentäen takatulen vaaraa. - Tukeva, ruostumaton leikkaushappiputki lisää turvallisuutta. - Jokaisessa venttiilissä on ruostumattomasta teräksestä valmistetut karat ja tarkkuuskierteet, minkä ansiosta ne on helppo sulkea turvallisesti. - Vipuvartisen leikkauslaitteen kevyesti aukeavassa happiventtiilissä on ruostumattomasta teräksestä valmistettu kara ja syöpymistä estävät O-renkaat. - Kokonaan vedetystä alumiinista valmistettu kädensija on helppohoitoinen ja huoltoystävällinen. N76-sarjan pääkomponentit ovat poltinvarsi sekä siihen liitettävät erilaiset laitteet leikkausta ja lämmittämistä varten. Jokainen osa on vaihdettavissa vastaavanlaiseen, markkinoilla olevaan poltinjärjestelmään. Leikkaus N76-järjestelmään kuuluu erilaisia leikkaussarjoja. Leikkaushapelle on mahdollista käyttää vipu- tai kuristinventtiiliä. Suuttimen asento 90 tai 75. Poltinputket ovat vankkatekoisia ja ne kestävät suurta rasitusta rankoissa olosuhteissa. Lämmitys N76-järjestelmässä on sekä yksi- että moniliekkiset, korkean kapasiteetin lämmitettävät poltinputket. Sopivat suuttimet, ks. sivut 48 ja 49. Kädensija lisävarusteineen Nimike 1b 1a. Kädensija, täydellinen takatulisuojien ja pikaliittimen kanssa b. Kädensija, täydellinen takatulisuojien ja pikaliittimen kanssa Kädensija, pelkkä Takatulisuojasarja Letkukarasarja, asetyleeni+happi, täyd. Ø mm Pikaliitin Tiivistesarja (5 kpl) a Poltinjärjestelmät

39 Hitsaus- ja lämmityspoltinputket - yksiliekkiset Kaasuvirtaus Happi l/h Lämmityspoltinputket - moniliekkiset Kaasuvirtaus Happi l/h Leikkauslaitteet 1 Nimike 1. Vipuventtiili, Kuristinventtiili, Kuristinventtiili, Suutinmutteri Leikkaustuet ja muut tarvikkeet Nimike Ympyränleikkaustuki pyöräinen leikkaustuki Puhdistusneulasarja Ohjekortti Poltinjärjestelmät 39

40 POLTINJÄRJESTELMÄ GASIQ MALLI 43-2 GasIQ:n 43-2-malli on vankkatekoinen poltinjärjestelmä erilaisille kaasuille, kuten asetyleenille ja propaanille yhdessä hapen kanssa. Laite sopii niin leikkaukseen, lämmittämiseen kuin juottamiseenkin mallin pääkomponentteja ovat poltinvarsi sekä siihen liitettävät erilaiset laitteet hitsausta, leikkausta ja juottamista varten. Jokainen osa on vaihdettavissa vastaavanlaiseen, markkinoilla olevaan poltinjärjestelmään. Järjestelmä on rakennettu moduulimaisesti niin, että jokainen osa valitaan käyttötarkoituksen mukaan. Leikkaus Poltinvarsissa on vipuventtiili leikkaushappea varten sekä 90 suutinkiinnitys. Poltinvarret ovat vankkatekoisia ja ne kestävät suurta rasitusta rankoissa olosuhteissa. Hitsaus/juottaminen mallin suuttimet on valmistettu kuparista, mikä takaa tehokkaan lämmönpoistumisen. Lämmitys Järjestelmään kuuluu useita korkean kapasiteetin lämmityssuuttimia. Leikkaussuuttimet, ks. sivu 50. Kädensija Kädensija Takatulisuojasarja Letkukarasarja Leikkauslaitteet Kaasulaji 49-3F 90, vipuvarsi Propaani F 90, vipuvarsi Asetyleeni Suutinmutteri Sekoittaja Kaasulaji Sekoittaja E 43 Asetyleeni Sekoittaja F 43 Propaani Jatkoputket Jatkoputki 2393-F Taivutettu 915 mm Jatkoputki 2393-F Taivutettu 710 mm Jatkoputki 2393-F Taivutettu 380 mm Jatkoputki 2393-F Taivutettu 275 mm Jatkoputki 2393-F Suora 915 mm Jatkoputki 2393-F Suora 1200 mm Suutinadapteri Poltinjärjestelmät

41 Kuumennussuutinkampa Kaasulaji RBP mm Propaani RBP mm Propaani RBP mm Propaani Kuumennussuutin - yksiliekkinen Propaani/happi Virtaus Kaasulaji N 850 l/h Propaani N 1050 l/h Propaani N 1500 l/h Propaani N 2000 l/h Propaani N 2400 l/h Propaani Kuumennussuutin - moniliekkinen Propaani/happi H l/h Propaani H l/h Propaani H l/h Propaani H l/h Propaani H l/h Propaani Suutinputket Kaasulaji 8593 Propaani/asetyleeni Hitsaus- ja juotossuuttimet Asetyleeni/happi Virtaus Kaasulaji Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Suutin l/h Asetyleeni Juotossuuttimet Propaani/happi Virtaus Kaasulaji Juotossuutin 1390-H, moniliekkinen 1050 l/min Propaani Juotossuutin N 75 l/min Propaani Juotossuutin N 140 l/min Propaani Juotossuutin N 175 l/min Propaani Juotossuutin N 225 l/min Propaani Juotossuutin N 275 l/min Propaani Juotossuutin N 345 l/min Propaani Juotossuutin N 375 l/min Propaani Juotossuutin N 415 l/min Propaani Juotossuutin N 500 l/min Propaani Poltinjärjestelmät 41

42 KÄSILEIKKAUSPOLTIN GASIQ 62-5 YLIVOIMAINEN ESIM. ROMUTUS- JA PURKUTYÖSSÄ GasIQ 62-5 on vankkatekoinen ja kestävä käsileikkauspoltin, joka käyttää propaania ja happea. Laite pystyy leikkaamaan kappaleita, joiden paksuus on 300 mm. GasIQ on suunniteltu vaativiin työtehtäviin ja se täyttää EN ISO standardin vaatimukset. Tuotetta on saatavilla varastosta taulukon mukaan. Toimitamme erikoispituuksilla ja 0 leikkauspäällä tilauksesta. Sopivat suuttimet: NX ja NFF, ks. sivu 50. Valikoimissamme ovat seuraavat mallit: Nimike Käsileikkauspoltin GasIQ 62-5, 530 mm, Käsileikkauspoltin GasIQ 62-5, 530 mm, Käsileikkauspoltin GasIQ 62-5, 900 mm, Käsileikkauspoltin GasIQ 62-5, 1210 mm, Käsileikkauspoltin GasIQ 62-5, 1500 mm, Takatulisuojasarja Letkukarasarja, täydellinen, Ø 6,3 + 8 mm Suutinmutteri mm 900 mm 1210 mm 1500 mm 42 Poltinjärjestelmät

43 KÄSILEIKKAUSPOLTIN GASIQ CUTTEX Cuttex on käsileikkauspoltin, joka toimii paineperiaatteella II. Kädensija on litteä. Laite täyttää EN ISO 5172 standardin vaatimukset ja siinä on lukittava vipuventtiili leikkaushapelle. Laitteessa voi käyttää erilaisia polttokaasuja kuten asetyleenia ja propaania. Leikkaussuuttimet ovat ns. kolmikartiosuuttimia. Leikkaustuet ja suuntaventtiilit sopivat myös tähän malliin. Standardipituudet ovat 510 mm ja 855 mm. Muut pituudet ja varusteet toimitetaan tilauksesta. Sopivat leikkaussuuttimet: kolmikartiosuuttimet, ks. sivu 49. Valikoimissamme ovat seuraavat mallit: Nimike Käsileikkauspoltin GASIQ Cuttex mm Käsileikkauspoltin GASIQ Cuttex mm Käsileikkauspoltin GASIQ Cuttex mm Käsileikkauspoltin GASIQ Cuttex mm Takatulisuojasarja Letkukarasarja, täydellinen, Ø 6,3 + 8 mm Suutinmutteri mm 855 mm Poltinjärjestelmät 43

44 GASIQ LEIKKAUSLAITE PLUS Kuvassa on leikkauslaite kiskon kanssa. Korkealaatuinen, moottorikäyttöinen leikkauslaite. Kompakti koko, monipuolinen ja joustavakäyttöinen. - Laitteessa voi käyttää erilaisia polttokaasuja kuten asetyleenia ja proaania. - Portaaton käyttöjärjestelmä pitää leikkausnopeuden muuttumattomana myös korkeissa lämpötiloissa ja takaa moitteettoman lopputuloksen. - Laite painaa vain 9,5 kg ja sitä on helppo kantaa. - Laitteeseen on saatavana lisävarusteita kuten suorat kiskot ja ympyräleikkauslaitteisto. - Laite toimitetaan täydellisenä, mukana ovat letkut, poltin (198-4F tai riippuen kaasulajista), kolme leikkaussuutinta, työkalusarja, ohjeet ja verkkokaapeli. - Suutinpää käännettävissä - Portaaton nopeudensäädin Tekniset tiedot: Jännite: 230 V Leikkaussyvyys: mm Leikkausnopeus: mm/min Paino: 9,5 kg Mitat: pituus= 360 mm, leveys 140 mm, korkeus 175 mm Poltin: Propaani tai asetyleeni Leikkausuuttimet: VVC tai VAX (s. 51) Valikoimissamme ovat seuraavat mallit: Nimike Leikkauslaite Plus Asetyleeni/happi Leikkauslaite Plus Propaani/happi Leikkauskisko 1800 mm Ympyräleikkauslaitteisto Ø mm Takatulisuojasarja Polttokaasu/happi Poltinjärjestelmät

45 Poltinjärjestelmät 45

46 GASIQ KONELEIKKAUSPOLTTIMET Koneleikkauspolttimemme ovat korkealaatuisia, toimintavarmoja ja pitkäikäisiä. Mallit 198-2TF ja 198-2T Laitteissa on erilliset lämmitys- ja leikkaushappikanavat paremman kapasiteetin saavuttamiseksi. Nopeasti avautuva happiventtiili. Leikkauskapasiteetti: Pituus: Halkaisija: < 380 mm 250 mm (muut pituudet tilauksesta) 32 mm Sopivat leikkaussuuttimet: ks. sivu 51. Nimike Kaasulaji Malli 198-2TF Propaani/happi Malli 198-2T Asetyleeni/happi Takatulisuojasarja Polttokaasu/happi Mallit 198-4F ja Vakiopoltin GasIQ PLUS -leikkauslaitteeseen. Laitteissa on erilliset lämmitys- ja leikkaushappikanavat paremman kapasiteetin saavuttamiseksi. Toimitetaan vakiona PLUS-malliin. Leikkauskapasiteetti: Pituus: Halkaisija: < 200 mm 110 mm 32 mm Sopivat leikkaussuuttimet: ks. sivu 51. Nimike Kaasulaji Malli 198-4F Propaani/happi Malli Asetyleeni/happi Takatulisuojasarja Polttokaasu/happi Mallit 133-2FV ja 133-2V 3-kanavamalli, jossa erilliset sulkuventtiilit. Leikkauskapasiteetti: Pituus: Halkaisija: < 200 mm 65 mm 30 mm Sopivat leikkaussuuttimet: ks. sivu 51. Nimike Kaasulaji Malli 133-2FV Propaani/happi Malli 133-2V Asetyleeni/happi Takatulisuojasarja Polttokaasu/happi Poltinjärjestelmät

47 Kaksoispoltin TH-98 Kaksoispoltin mahdollistaa samanaikaisen leikkauksen kahdessa pisteessä. Säädettävissä mm välillä Sopivat leikkaussuuttimet: ks. sivu 51. Viistepää, jossa esikuumennin BV-98-2 Viistepää propaanille/hapelle Sopivat leikkaussuuttimet: VVC (propaani) sivu 51. Lämmityssuutin: H, Viistepää S-98-C Viistepään avulla suutinkulma voidaan säätää 0 ja 90 välillä. Tiivistys O-renkaiden avulla Kapasiteetti: < 200 mm Sopivat leikkaussuuttimet: ks. sivu 51. Poltinjärjestelmät 47

48 LEIKKAUSSUUTTIMET GasIQ:n valikoimissa on paljon erilaisille käyttöalueille tarkoitettuja leikkaussuuttimia. Suuttimen tärkeimpiä tehtäviä on liekin lämpötilan säätäminen ja leikkaushapen suihkun ohjaaminen. Suuttimen geometria määrittää suuttimen ominaisuudet. Puhdistusneulojen kanssa on syytä olla hyvin varovainen, sillä suuttimien geometria ei saa muuttua. GasIQ:lla on valikoimissaan kaksi leikkaussuutinten päätyyppiä: tasotiivistyvät ja 3-kartiotiivistyvät suuttimet. Tasotiivistyviä suuttimia käytetään injektoripolttimessa ja kolmikartiosuuttimia painepolttimissa. GASIQ D75 -LAITTEESEEN SOPIVAT SUUTTIMET Suuttimet sopivat myös toisten valmistajien tasotiivistyspintaisiin polttimiin Leikkausalue Paksuus mm Polttokaasu bar Työpaine Happi bar 1. Pistoliekkisuutin Tasotiivistyvä, kokonaan taottua kuparia. Kaasukanavat ovat tarkalleen lieriön muotoisia, jotta leikkaussuihkuun ei syntyisi pyörteitä ,1-0,8 0-1, ,1-0,8 1,5-2, ,1-0,8 3,0-4, ,1-0,8 4,0-4, ,1-0,8 3,0-6, Rengasliekkisuutin Tasotiivistyspintainen suutin, jossa on pehmeä lämmitysliekki. Suutin sopii erinomaisesti ohutlevyjen leikkaukseen ,1-0,8 1,5-2, ,1-0,8 2,0-2, ,1-0,8 2,5-3, GASIQ N76 -LAITTEESEEN SOPIVAT SUUTTIMET (MA SOPII MYÖS S80-INJEKTORIPOLTTIMEEN) Leikkausalue Paksuus mm Polttokaasu bar Työpaine Happi bar 3. Rengasliekkisuutin Tasotiivistyspintainen suutin, jossa on pehmeä rengasmainen lämmitysliekki. Suutin sopii erinomaisesti ohutlevyjen leikkaukseen. Suutin on rakenteeltaan kolmiosainen. 4. MA-suutin Tasotiivistyspintainen 2-osainen suutin asetyleenille ja hapelle. Sopii alle 100 mm kappaleiden leikkauksiin. Suutin antaa keskitetyn leikkaussuihkun. Suutin on helppo irrottaa puhdistusta varten ,1-0,8 1,5-2, ,1-0,8 2,0-3, ,1-0,8 3,0-4, ,1-0,8 4,5-5, ,1-0,8 5,0-7, ,2-0,8 3,5-5, ,2-0,8 5,0-6, ,2-0,8 6,0-7, ,2-0,8 6,5-7, ,2-0,8 7,0-7, ,2-0,8 7,0-8, Leikkaussuuttimet

49 GasIQ N76 -polttimeen sopivat suuttimet Leikkausalue Työpaine Railon leveys mm Railon syvyys mm Polttokaasu bar Happi bar 5. Talttaussuutin 4-osainen pistoliekkinen malli. Käytetään kaasutalttaukseen ja uran valmistukseen ,3-0,8 2,5-3, ,3-0,8 3,0-4, ,3-0,8 4,0-5, LEIKKAUSSUUTTIMET GASIQ S80 JA GASIQ CUTTEX -POLTTIMIIN Sopivat myös muiden valmistajien polttimiin Leikkausalue Paksuus mm Polttokaasu bar Työpaine Happi bar 6. Pistoliekkisuutin Kolmikartioinen suutin, taottu kokonaan kuparista. Sopii kaikenlaiseen leikkaukseen 300 mm asti. 7. Niitinleikkaussuutin Kolmikartioinen pistoliekkisuutin. Taottu kokonaan kuparista. Soveltuu erityisesti niittiliitosten ja ruostuneiden ruuviliitosten purkamiseen. Liitokset leikataan auki liitoksen pintaa pitkin. 8. Propaanisuutin Kolmikartioinen 2-osainen suutin kaikenlaiseen leikkaukseen. Sisäosaan on jyrsitty urat, jotka ohjaavat tehokkaasti propaaniliekkiä. Suutin on helppo puhdistaa ,3-0,8 1,0-2, ,3-0,8 3,0-4, ,3-0,8 3,0-5, ,3-0,8 4,0-5, ,3-0,8 4,5-6, ,3-0,8 5,0-7, ,2-0,5 2,0-3, ,2-0,5 3,0-4, ,2-0,5 3,0-6, ,2-0,5 4,0-7, ,3-1,5 1,0-1, ,3-1,5 1,5-2, ,3-1,5 3,0-4, ,3-1,5 3,0-5, ,3-1,5 4,0-5, ,3-1,5 4,5-6, ,3-1,5 5,0-7, ,3-1,5 7,0-10, Leikkausalue Työpaine Railon leveys mm Railon syvyys mm Polttokaasu bar Happi bar 9. Suora talttaussuutin Kolmikartiotyyppinen, kokonaan taottu suutin kaasutalttaukseen ja uran valmistukseen. 10. Taivutettu talttaussuutin Kolmikartiotyyppinen, kokonaan taottu suutin kaasutalttaukseen ja uran valmistukseen ,3-0,6 3,0-4, ,3-0,6 4,0-5, ,3-0,6 5,0-6, ,3-0,8 3,0-4, ,3-0,8 4,0-5, ,3-0,8 5,0-6, ,3-0,8 6,0-7, Leikkaussuuttimet 49

50 LEIKKAUSSUUTTIMET GASIQ 62-5, GASIQ 49-3 JA S80 INJEKTORI -POLTTIMILLE GasIQ ja HARRIS -suuttimille Leikkausalue Paksuus mm Polttokaasu bar Työpaine Happi bar 1. Suutin Propaani NX Suutin sopii normaaliin esilämmitykseen. Suutin sopii erityisen hyvin GasIQ 62-5:n tai Harrisin käsileikkauspolttimiin purku- ja romutustyössä. 2. Leikkaussuuttimet Propaani NFF Samat ominaisuudet kuin NXmallissa, mutta tarjoaa paremman esilämmitysmahdollisuuden. 3. Leikkaussuuttimet Asetyleeni 6290 Tämä suutin sopii erityisesti GasIQ:n ja Harrisin injektoripolttimien leikkauslaitteisiin ,3-0,8 1,5-2, ,3-0,8 2,0-3, ,3-0,8 2,5-3, ,3-0,8 3,0-4, ,3-0,8 3,0-4, ,3-0,8 3,5-5, ,3-0,8 4,5-5, ,3-0,8 2,5-3, ,3-0,8 3,0-4, ,3-0,8 3,0-4, ,3-0,8 3,5-5, ,3-0,8 4,5-5, ,3-0,8 5,0-6, ,3-0,8 1,0-2, ,3-0,8 1,5-2, ,3-0,8 2,0-3, ,3-0,8 3,0-4, ,3-0,8 3,0-4, ,3-0,8 3,5-5, ,3-0,8 4,5-5, ,3-0,8 5,0-6, Leikkaussuuttimet

51 KONELEIKKAUSSUUTTIMET VVC, VAX JA VPM GasIQ ja HARRIS -suuttimille Leikkausalue Paksuus mm Polttokaasu bar Työpaine Happi bar 1. VVC propaani/happi Leikkaussuuttimet koneleikkauspolttimiin. 2. NH propaani/happi VVC-suutin, jolla on suuri kapasiteetti. 3. Koneleikkaussuuttimet VAX asetyleeni/happi Leikkaussuuttimet koneleikkauspolttimiin VAX= suurinopeuksinen. 4. Koneleikkaussuuttimet VPM MAPP/happi Leikkaussuuttimet koneleikkauspolttimiin VPM= suurinopeuksinen 1-4 0,2 4, ,2 2, ,2 5, ,2 5, ,2 6, ,2 7, ,2 7, ,2 6, ,2 6, ,2 6, ,2 7, ,2 6, ,2 6, ,2 4, ,2 4, ,2 4, ,2 4, ,2 2,5-4, ,2 5, ,2 7, ,2 7, ,2 5, ,2 6, ,2 3, ,2 3, ,2 5, ,2 7, ,2 7, ,2 7, Leikkaussuuttimet 51

52 TURVAVARUSTEET GasIQ:lla on suuri valikoima palaville kaasuille ja hapelle tarkoitettuja turvavarusteita. Laitteen paineensäätimessä/ulosottopisteessä täytyy olla asetyleenille hyväksytty takaiskusuoja palovaarallisia kaasuja koskevien ohjeiden mukaan (EN-730 vaatimusten mukainen hyväksyntä). Koska happi lisää palamisnopeutta, on myös hapelle oltava takaiskusuoja säätimissä ja ulosottopisteissä. Takaiskusuoja ja sen toimivuus on testattava joka 24. kuukausi. GASIQ SAFE-X TAKAISKUVENTTIILI GasIQ SAFE-X 2000 on uudelleen viritettävä takaiskusuoja, jolla on ainutlaatuisia ominaisuuksia. - Se on suunniteltu helppokäyttöiseksi ja käyttäjäystävälliseksi. - Viritysnupista näkyy selkeästi, koska laite on toimintavalmis tai lukittuna. Vihreä nauha ilmoittaa laitteen valmiustilan. Takaiskun sattuessa venttiili sulkeutuu ja punainen nauha kertoo, että kaasunvirtaus on suljettu. - Laitteen uudelleen virittäminen on erittäin helppoa. Kun letkustosta on poistettu paine ja takaiskun syy on selvitetty, SAFE-X 2000 viritetään uudelleen vetämällä viritysnupista kunnes vihreä nauha ilmestyy näkyviin. SAFE-X laitteella on kaikki nykyaikaisen laitteen turvatoiminnot. - Suodatin estää epäpuhtauksien vaikuttamisen suuntaventtiilin toimintaan. - Sintterimetallinen liekkisulku pysäyttää ja sammuttaa takatulen. - Takatulisuoja estää takaisinvirtauksen. - Virtaussulku sulkee kaasunvirtauksen automaattisesti takaiskun sattuessa. - Terminen sulake estää kaasun tulon ylikuumenemistapauksissa. SAFE-X 2000 on valmistettu EN-730 vaatimusten mukaisesti. - Laitteessa ei ole irrallisia kädensijoja ja sulkuja, jotka voisivat vioittua tai hävitä. Viritysmekanismi on kiinteä osa laitteen rakennetta. Nimike SAFE-X 2000 asetyleeni SAFE-X 2000 happi GASIQ SAFE-X TAKAISKUVENTTIILI SAFE-X 1000 on vaatimattomampaan käyttöön tarkoitettu takaiskusuoja. Laitteessa on kaikki samat toiminnot kuin SAFE-X mallissakin. Mitoitettu lähinnä D75-sarjaan sopivaksi. Nimike SAFE-X 1000 asetyleeni SAFE-X 1000 happi Turvavarusteet

53 GASIQ THERM-X -TAKAISKUVENTTIILIT THERM-X -mallissa on tärkeimmät turvatoiminnot mutta se ei ole uudelleen viritettävissä, minkä vuoksi takaiskusuoja on vaihdettava takaiskun satuttua. - Suodatin estää epäpuhtauksia vaikuttamasta takatulisuojan toimintaan. - Sintterimetallinen liekkisulku pysäyttää ja sammuttaa takatulen. - Takatulisuoja estää takaisinvirtauksen. - Terminen sulake estää kaasun tulon ylikuumenemistapauksessa. Nimike THERM-X asetyleeni THERM-X happi THERM-X happi, DIN-standardi (G1/4 ) THERM-X on valmistettu EN-730 vaatimusten mukaisesti. TAKATULISUOJAT Takatulisuojat täydentävät takaiskuventtiilin toimintaa estämällä kaasun takaisinvirtauksen poltinvarressa. Takaisinvirtauksen sattuessa on riski, että kaasut sekoittuvat, mikä voi johtaa letkuräjähdykseen. Nimike Ox 1/4 x 5,0 mm Ac 1/4 V x 5,0 mm Ox 1/4 x 6,3 mm Ac 1/4 V x 6,3 mm Ox 3/8 x 6,3 mm Ac 3/8 V x 6,3 mm Ox 3/8 x 8,0 mm Ac 3/8 V x 8,0 mm Ox 9/16 x 8,0 mm Ac 9/16 V x 8,0 mm VAROITUSKYLTIT Nimike Itseliimautuva, muovia, koko A Itseliimautuva, muovia, koko 90 x 130 mm Turvavarusteet 53

54 LISÄVARUSTEET Meillä on kattava valikoima lisävarusteita kuten suojakäsineitä, suojalaseja ja pullokärryjä. Muita tarvikkeita ovat mm. kaasusytyttimet ja hiilidioksidille sekä argonille/seoskaasulle tarkoitetut elektroniset kaasunetulämmittimet. Tavallisimpiin tuotteisiimme kuuluvat myös huolellisesti valitut varaosat. Tulenkestävä suojahansikas Kokopitkä peukalomallinen suojakinnas, sopii sekä oikeaan että vasempaan käteen. CE-tyyppihyväksytty. Valmistettu tulenkestäväksi käsitellystä villasta. Tulenkestävä käsine Suojalasit CE-merkityt Malli 220. Valmistettu kestävästä, pehmeästä muovista. Varustettu säädettävällä, joustavalla pääpannalla ja ylösnostettavalla lasinpidikkeellä. Voidaan käyttää tavallisten silmälasien kanssa. Suojalasit Kaasusytytin Malli Shurlite. Jousivarsi, vaihdettavat kivet. Kaasusytytin Shurlite Varakivet 5 kpl Pulloliitäntä Paineensäätöventtiilin kiinnittäminen 5 litran asetyleenipulloon. Pulloliitäntä Kärkiavain Tarkoitettu asetyleenipullolle. Kärkiavain Kaasunlämmitin hiilidioksidille ja argonille/seoskaasulle Kaasunlämmitin liitetään kaasupullon ja painesäätimen väliin ja sitä käytetään suurissa hiilidioksidi- tai argon/seoskaasumäärissä silloin, kun säädin on vaarassa jäähtyä liikaa. Toimitetaan yhdessä 3-metrisen maadoitetun kaapelin kanssa. Maksimivirtaus l/h 220 v, 1-vaihe, 25 W, W21,8 x 14/1 hiilidioksidi v, 1-vaihe, 25 W, W24,32 x 14/1, argon/seoskaasu Huom! Ei saa liittää happeen. 54 Lisävarusteet

55 Hitsausletku Täydellinen yhdessä letkukarojen, mutterien ja liekkisuojien kanssa. Ø 5,0 mm, 5 m, happi + asetyleeni (sininen/punainen) Kaksoisulostulo Kaksoisulosottopiste samasta säätimestä. Sisältää letkukaran 5,0 mm ja 6,3 mm letkuille. Kaasun ulosottoventtiili Ox/AR G3/ Kaasun ulosottoventtiili Ac G3/8 V T-kappale Kahden paineensäätimen liittämiseen samaan kaasupulloon. Argon/typpiliitäntä (W24,32 x 14/1 ) Hiilidioksidi/happi (W21,8 x 14/1 ) Letkutarvikkeet Kierreliittimet Letkulle, jonka sisähalkaisija on 5,0 mm Letkulle, jonka sisähalkaisija on 8,0 mm Välikappale jatkettavalle letkuliittimelle G3/8 oikea G3/8 vasen Täydelliset letkukarat mutterin kanssa G1/4 oikea + vasen Ø 5 + 6,3 mm G3/8 oikea + vasen Ø 5 + 6,3 mm G3/8 oikea Ø 5 + 6,3 mm G3/8 vasen Ø 5 + 6,0 mm G3/8 oikea Ø 6,3 + 8 mm G3/8 vasen Ø 6,3 + 8 mm Vasen Oikea Lisävarusteet 55

56 PIKALIITTIMET Pikaliittimet, EN 561 -standardin hyväksymät. Naaras Paineensäätimen ja takaiskusuojan liittämiseen Nimike Pikaliitin, naaras G3/8 sisäpuolinen Ox Pikaliitin, naaras G3/8 sisäpuolinen, vasenk. kierre Ac-propaani Pikaliitin, naaras G3/8 sisäpuolinen AR/seoskaasu Pikaliitin, naaras G1/4 sisäpuolinen Ox Pikaliitin, naaras G1/4 sisäpuolinen AR/seoskaasu Uros Letkun liittämiseen. Nimike Pikaliitin, uros, 5,0 + 6,3 mm Ox Pikaliitin, uros, 8,0 + 9,5 mm Ox Pikaliitin, uros, 10,5 mm Ox Pikaliitin, uros, 5,0 + 6,3 mm Ac-propaani Pikaliitin, uros, 8,0 + 9,5 mm Ac-propaani Pikaliitin, uros, 10,5 mm Ac-propaani Pikaliitin, uros, 5,0 + 6,3 mm AR/seoskaasu Naaras Letkun liittämiseen. Nimike Pikaliitin, naaras, 5,0 + 6,3 mm Ac-propaani Pikaliitin, naaras, 8,0 + 9,5 mm Ac-propaani Pikaliitin, naaras, 5,0 + 6,3 mm Ox Pikaliitin, naaras, 8,0 + 9,5 mm Ox Pikaliitin, naaras, 5,0 + 6,3 mm AR/seoskaasu Pikaliitin, naaras, 8,0 + 9,5 mm AR/seoskaasu Uros kierteillä Kädensijan takatulisuojan liittämiseen. Huom! Takatulisuojan täytyy olla lain mukaan asennettuna kädensijan ja pikaliittimen väliin. Nimike Pikaliitin, uros G1/4 sisäpuolinen, vasenk. kierre Ac Pikaliitin, uros G3/8 sisäpuolinen, vasenk. kierre Ac Pikaliitin, uros G1/4 sisäpuolinen Ox Pikaliitin, uros G3/8 sisäpuolinen Ox Löydät enemmän tietoa pikaliittimistämme sivulta 56 Lisävarusteet

57 PAINEMITTARIT JA VIRTAUSMITTARIT Optimator paine- ja virtausmittarit bar, argon + hiilidioksidi Virtausmittari, täydellinen, 0-34 l/min Ulkopuoliset virtausmittarin putket Tigex paine- ja virtausmittarit bar Ø 50 mm G1/ Virtausmittari, täydellinen, 0-34 l/min Ulkopuoliset rotametrit Minex (vuoden 2012 malli) bar Ø 50 mm G1/ l/min Ø 50 mm G1/ Maxex/Argonex painemittarit 0-40 bar Ø 50 mm G1/4, Ac HT bar Ø 50 mm G1/4, Ac LT bar Ø 50 mm G1/4, kaikki muut paitsi Ac HT bar Ø 50 mm G1/4, OX, H 2, N 2, ilma LT l/min Ø 50 mm G1/4, argon + hiilidioksidi LT bar Ø 50 mm G1/4, propaani LT Tiivistesarja paine- ja virtausmittareille Asetyleeni (5 kpl) Happi, argon + hiilidioksidi sekä muut kaasut Testipilari (Rotametri) Hitsauspistoolin kaasuvirtauksen tarkkaan mittaukseen Lisävarusteet 57

58 58 Lisämateriaali

59 LISÄAINEET JUOTTAMISEEN JA KAASUHITSAUKSEEN GasIQ:lla on erittäin laaja valikoima kaasuhitsaukseen ja juottamiseen soveltuvia tuotteita. Päätuotteita ovat kaasuhitsauslangat, hopeapitoiset juotosaineet, fosforikuparijuotteet ja juoksutteet. Tutustu myös sivulla 66 olevaan johdanto-kappaleeseen. Edustamme yhtä maailman suurimmista valmistajista ja pystymme toimittamaan erikoisjuotteita niin lankana, kehänä kuin nauhanakin. Ota yhteyttä meihin ja kerro tarpeistasi. KAASUHITSAUSLANGAT GASIQ H-44 GasIQ H-44 on kuparoimaton, korkealuokkainen lanka, joka soveltuu seostamattoman, minimimurtolujuudeltaan max. 430 N/mm 2 :n teräksen kaasuhitsaukseen. Lanka sopii käytettäväksi konepaja- ja rakennusteollisuudessa annettujen normien mukaan. Halkaisija mm Pituus mm Paino kg 1, , , , , , , , , , , , GASIQ H-44 Mo GasIQ H-44 Mo on seostamattomien ja niukkaseosteisten terästen hitsaukseen tarkoitettu kuparoimaton molybdeeniseosteinen hitsauslanka. Molybdeenin lisäyksellä saadaan aikaan laajempi käyttöalue, jolloin voidaan hitsata esim. paineastioita ja -putkia. Halkaisija mm Pituus mm Paino kg 2, , , , , , GASIQ G-4 GasIQ G-4 kaasuhitsauslanka on seostettu 0,5 % molybdeenillä (Mo). Käyttökohteita ovat mm. putkistojen ja paineastioiden hitsaus. Lanka on kuparipäällysteinen, mikä varmistaa puhtaan ja huokosettoman hitsin. GasIQ G-4 -lanka on saanut TÜV:n ja DB:n hyväksynnät. Halkaisija mm Pituus mm Paino kg 2, , , , , , TEKNISET TIEDOT Tyyppi Normit Tekniset tiedot Koostumus % AWS A5.2 DIN 8554 Murtolujuus C Si Mn Mo Fe H-44 R60-G GII N/mm 2 0,10 0,15 1,0 Loppu H-44 Mo GIV N/mm 2 0,11 0,20 1,1 0,5 Loppu G-4 GIV N/mm 2 0,11 0,20 1,1 0,5 Loppu Lisämateriaali 59

60 JUOTTEEN VALINTA Teräs ja teräsvalut: Kaikkia hopeajuotteita voi käyttää teräksen juottamisessa. Työkaluterästä juotettaessa pyritään usein mahdollisimman alhaiseen sidoslämpötilaan, ensisijaisesti suositellaan hopeajuotteita S-44 tai S-55. Ruostumaton teräs: Hopeajuotetta S-55 suositellaan ruostumattoman teräksen juottamiseen, koska sillä on hyvä värivastaavuus ja alhainen työlämpötila. Nikkeli ja nikkeliseokset: Suositeltavat juotteet S-44 tai S-55. Kupari ja kupariseokset: Kaikki juotteet ovat käyttökelpoisia. Puhtaan kuparin juottamiseen käytetään S-2-K (LVI-juote) tai S-5-K (juote juoksee hyvin hopeapitoisuuden ansiosta, juoksutetta tarvitaan ainoastaan silloin kun juotetaan kupariseoksia, esim. messinkiä). Messingin juottamiseen sopii parhaiten hopeajuote, esim. S-44 tai S-55 FC. Kupari Messinki Pronssi Punametalli Hiiliteräs Ruostumaton teräs Lämpökäsitelty teräs Valurauta Nikkeli, nikkeliseos Kovametalli Niukasti seostettu teräs Kupari q Messinki q q Pronssi q q q Punametalli q q q q Hiiliteräs Ruostumaton teräs Lämpökäsitelty teräs Valurauta Nikkeli, nikkeliseos Kovametalli Niukasti seostettu teräs Hopeajuote GasIQ S-44 GasIQ S-55 / S-55 FC q Fosforikuparijuote GasIQ S-2-K GasIQ S-5-K GasIQ S-15-K Hopeajuotteelle sopivat juoksutteet GasIQ H-juoksute GasIQ H-pasta 60 Lisämateriaali

61 HOPEAJUOTE GASIQ S-44 Kadmiumvapaa hopeajuote, jota käytetään mm. elintarviketeollisuudessa, jossa juotoskohta saattaa joutua kontaktiin juomaveden kanssa. Tyyppi Halkaisija mm Pituus mm Paino kg S-44 1, , S-44 2, , S-44 1, kpl S-44 2, kpl GasIQ S-55 / S-55 FC Ei sisällä kadmiumia. Korkean hopeapitoisuuden (55 %) ansiosta se juoksee hyvin ja saa aikaan voimakkaan kapillaarivaikutuksen ja syvän tunkeutuman. Hyvän korroosiokestävyyden ansiosta juote sopii hyvin esim. petrokemiallisiin kohteisiin. Myrkytön koostumus tekee siitä erittäin sopivan elintarviketeollisuuden ruostumattomien kohteiden juottamiseen. Ruostumattomissa ja hopeisissa kappaleissa saadaan korkean hopeapitoisuuden ansiosta lähes huomaamattomat saumat. Saatavilla myös juoksutteen kanssa (FC). Tyyppi Halkaisija mm Pituus mm Paino kg S-55 1, , S-55 2, , S-55 FC 1, , S-55 FC 2, , S-55 FC 2, , S-55 FC 1, kpl Tyyppi Normit Tekniset tiedot Koostumus % AWS 5,8 DIN 8513 EN 1044 Murtolujuus Työlämpötila Sulamisalue Ag Cu Sn Zn S-44 S-55/ S-55 FC B-Ag 44CuZn L-Ag44 AG N/mm C C 44,0 30,0 26,0 B-Ag 55CuZnSn L-Ag55Sn AG N/mm2 660 C C 55,0 21,0 2,0 22,0 JUOKSUTTEET GasIQ Hopeajuoksute Käytetään yhdessä GasIQ:n hopeajuoksutteiden S-40, S-44 ja S-55 kanssa. Käytetään myös kun messinkiä ja muita kupariseoksia juotetaan GasIQ:n fosforikuparijuotteella. Työlämpötila: C. Tyyppi Paino g GasIQ H-juoksute GasIQ H-pasta Lisämateriaali 61

62 PEHMEÄJUOTTEET Hopeaseoksista pehmeäjuotetta käytetään lähinnä LVI-juottamiseen kaikkien metallien kanssa (poikkeuksena alumiini). Juotteella on hyvät kapillaariominaisuudet. Hopeapitoisuus: 3,5 %. Halkaisija mm Paino kg Ø 2,0 0, Ø 3,0 0, FOSFORIKUPARIJUOTTEET GASIQ S-2-K Hyväksytty LVI-juote, joka sisältää 2 % hopeaa juoksevuuden parantamiseksi liitosvyöhykkeellä, mikä varmistaa liitosten pitävyyttä. Halkaisija mm Pituus mm Paino kg Ø 2, , Ø 2, , Ø 3, , x , ,5 x 2, , x , GASIQ S-5-K 5 %:n hopealisäys parantaa juoksevuutta ja lisää sitkeyttä liitokseen. GasIQ S-5-K on myös suosittu LVI-juote. Halkaisija mm Pituus mm Paino kg Ø 2, , Ø 2, , Ø 3, , x , ,5 x 2, , x , GASIQ S-15-K Kevyesti juokseva juote, joka sisältää 15 % hopeaa. Sopii erittäin hyvin sarjavalmistukseen. Halkaisija mm Pituus mm Paino kg Ø 2, , Tyyppi Normit Tekniset tiedot Koostumus % AWS/SFA 5,8 DIN 8513 EN Murtolujuus Työlämpötila Sulamisalue Ag Cu Sn Zn S-2-K BCuP6 L-Ag2P CP N/mm C C 2,0 91,5 6,5 - S-2-K BCuP3 L-Ag5P CP N/mm C C 5,0 89,0 6,0 - S-15-K BCuP5 L-Ag15P CP N/mm C C 15,0 80,0 5,0 - Pehmeä hopeajuote - - Sn96Ag C 217 C 3, Lisämateriaali

63 Lisämateriaali 63

64 TURVALLISUUSTIETOA Kaikissa työvaiheissa, joissa käytetään asetyleenia ja happea, voi tapahtua onnettomuuksia. Vaaratekijät voidaan kuitenkin minimoida oikealla toimintatavalla ja toimivilla varusteilla. Tämän luvun tärkeimmät kappaleet koskevat turvallisuutta ja varusteiden valitsemista. Tässä kappaleessa on myös tietoa siitä, miten eri työvaiheet kannattaa tehdä parhaalla mahdollisella tavalla ja saada näin GasIQ:n tuotteista parhaan mahdollisen hyödyn. TURVALLISUUSTIETOA ASENNUS Täydelliset hitsaus- ja juotosvarusteet sisältävät mm.: 2 kpl happi- ja asetyleenipulloja, jotka on tuettu hyvin pystyasentoon 2 kpl paineensäätöventtiilejä (yksi asetyleenille ja yksi hapelle) Yksi takaiskusuoja, joka liitetään asetyleenisäätimeen Yksi takaiskusuoja, joka liitetään happisäätimeen Huom! Turvallisuuden parantamiseksi on suositeltavaa, että myös happisäätimeen asennetaan takaiskusuoja. Hitsausletku, punainen asetyleenille ja sininen hapelle Poltinkädensija Takatulisuojat poltinvarteen Poltinputket hitsaukseen Leikkauslaitteet ja leikkaussuuttimet leikkausta varten Tulenkestävä suojakäsine Suojalasit Varoituskyltit Ennen kuin paineensäätöventtiili asennetaan, on pulloventtiili puhdistettava avaamalla se hetkeksi. Kaasusuihkua ei saa suunnata tuleen, kuumiin kappaleisiin tai ihmisiin. Kierrä säätöruuvia kunnes joustinpaine hellittää (näin vältetään mahdollinen resonanssi, joka voi vahingoittaa säädintä). Kierrä paineensäädin kiinni pulloventtiiliin. Avaa pulloventtiili varovasti ja lue kaasunpaine pullopainemittarista. Säädä haluttu kaasunpaine säätöruuvista. Huom! Happipullot ja -laitteet on pidettävä puhtaina öljystä ja rasvasta. Jopa pienet määrät saattavat aiheuttaa räjähdyksen. Asetyleenisäätimeen asennetaan takaiskuventtiili. Kierre on vasenkätinen. Turvallisuuden parantamiseksi on suositeltavaa, että myös happisäätimeen asennetaan takaiskuventtiili. Asenna kaasuletkut säätimiin kiinnitettyihin takaiskuventtiileihin. Huom! Sininen - happi Punainen - asetyleeni Käytä vain rispaantumattomia, korkealaatuisia EN/ISO-merkittyjä letkuja. Asenna takatulisuojat hitsauspolttimen kädensijaan ja liitä letkut sen jälkeen. Polttimen liittimissä on sekaannuksen välttämiseksi merkinnät Ox ja Ac. Kiinnitä poltinputki tai leikkauslaite poltinvarteen pikaliittimellä. Varmista kaikki kaasuletkut letkukiristimillä. 64 Turvallisuustietoa

65 VARUSTEIDEN VALINTA TURVALLISUUSTIETOA Paineenalennusventtiilit Sinun kannattaa aluksi valita paineenalennusventtiili, jonka painemittari on helppolukuinen. Esimerkiksi MAXEX näyttää sekä pullonpaineen että asennetun työpaineen. Se auttaa asettamaan oikean arvon suositustaulukon mukaan ja sen avulla voi tarkkailla, että pullot eivät tyhjene kokonaan mikä hankaloittaa seuraavaa täyttöä. Takaiskuventtiili Takaiskuventtiilin tehtävänä on turvata ihmishenkiä! Takaiskuventtiilit kannattaa valita tunnetulta, viranomaisten hyväksymältä valmistajalta. SAFE-X 2000, SAFE-X 1000 JA THERM-X ovat korkealuokkaisia, luotettavia tuotteita. Hitsaus- ja poltinlaitteet Kaasulaitteet ovat suurta tarkkuutta vaativia työkaluja. Käsiteltävät kaasut saattavat syttyä helposti. Vuodot ja kaasujen väärät sekoitussuhteet saattavat rikkoa koko laitteiston. Se voi johtaa jopa vakaviin onnettomuuksiin! Tämän vuoksi me suosittelemme asiakkaillemme korkealaatuisia, pohjoismaisia laitteistoja. GasIQ D75 riittää hyvin perustarpeisiin. Isompia laitteistoja ovat mm. GasIQ N76 ja GasIQ S80. GasIQ D75 -sarja Tukevassa metallilaatikossa on täydellinen hitsaus- ja poltinlaitteisto. Huolehtikaa siitä, että työpaikka on hyvin tuuletettu ja että lähistöllä ei ole helposti syttyviä aineita tai roskia. Pitäkää aina vesiastia lähettyvillä. Ottakaa selvää, missä on lähin sammutuskalusto, jotta se on saatavilla mahdollisimman nopeasti. Opetelkaa myös sen käyttö. Asettakaa varoituskyltti näkyvästi sen huoneen oveen, missä säilytetään kaasupulloja. Tarkistakaa, että letkuissa ja liitoksissa ei ole vuotoja. Tarkastuksen voi tehdä esimerkiksi saippuavedellä tai vuotospraylla. Takaiskuventtiili estää takaiskun pääsemisen paineensäätimeen ja kaasupulloon. Mikäli takaisku pääsee tapahtumaan, sulkekaa polttimen ja kaasupullojen venttiilit välittömästi. Tämän vuoksi kaasupullon avain ja tulenkestävä käsine on pidettävä aina ulottuvilla. Asetyleenipullon lämpötila saattaa nousta vaarallisen korkeaksi ulkoisen lämpenemisen, takatulen, letkuräjähdyksen tai jonkin muun syyn vuoksi. Tämän estämiseksi on pulloventtiili suljettava aina vuototapauksissa ja pulloa on tarvittaessa jäähdytettävä suojaisesta paikasta käsin. Hitsaajan on käytettävä tarpeellisia suojavarusteita palo- ja silmävammojen estämiseksi. Täydelliset hitsaus- ja juotosvarusteet Kaasuletku Hitsauspoltinputket Paineensäätöventtiili Happi Hitsauslasit Poltinvarsi Poltinputket Varoituskyltti Puhdistusneulat Kaasusytytin Takaiskuventtiili Turvallisuus: katso vakuutusyhtiöiden tulityöohjeet. Turvallisuustietoa 65

66 KAASUHITSAUS LEIKKAUS Kaasuhitsausmenetelmä sopii putkistojen, ohuiden ja keskivahvojen levyjen, valuraudan ja kevytmetallien hitsaukseen sekä päälle- ja kovahitsaukseen. Polttimen sytytys ja sammutus: Tarkista, että poltinvarren molemmat venttiilit on suljettuna. Säädä haluttu työpaine paineensäätimiin (ks. hitsaustaulukko). Avaa ensin poltinvarren happiventtiili ja anna kaasun virrata hetken ennen kuin avaat asetyleeniventtiiliä noin ¼ kierroksen verran. Sytytä liekki kaasusytyttimellä. Huom! Sytytettäessä painepoltinta (S80) liekki on sytytettävä pelkällä asetyleenillä, minkä jälkeen avataan happiventtiili. Säädä liekin koko ja muoto poltinvarren venttiileistä. Kun liekki sammutetaan, sammutetaan ensin poltinvarren asetyleeniventtiili ja sen jälkeen happiventtiili. Myötähitsaus: Hitsausliekki suunnataan pois sulatuspisteestä. Menetelmä sopii hyvin kappaleisiin, joiden paksuus on korkeintaan 3 mm. Vastahitsaus: Hitsausliekki suunnataan sulatuspisteeseen ja menetelmä sopii hyvin kappaleisiin, joiden paksuus on yli 3 mm. JUOTTAMINEN Juottamalla liitetään työkappaleita yhteen käyttäen lisäainetta, jonka sulamispiste on alhaisempi kuin perusmateriaalin. Edellytyksenä hyvälle lopputulokselle on juotospintojen huolellinen puhdistaminen öljystä, rasvasta ja hapettumista. Railon reunat on pyöristettävä paikallisen ylikuumenemisen estämiseksi sekä liitosvyöhykkeen kasvattamiseksi. Liitosvyöhyke on se alue, jolle juote leviää saaden aikaan ns. diffuusiovyöhykkeen. Juottamisessa on tärkeää, että juote lisätään vasta, kun työkappale on tasaisesti lämmennyt juotteen sulamispisteeseen ja kastelee perusmateriaalin tasaisesti. Polttimen sytytys ja sammutus: Katso kohta Kaasuhitsaus. Kaasuleikkaus on nopea ja yksinkertainen menetelmä raudan katkaisuun ja railon valmistukseen. Leikkautuminen tapahtuu, kun rauta saadaan palamaan puhtaassa hapessa sen jälkeen kun se on ensin saatu kuumennettua tarpeeksi korkeaan lämpötilaan. Leikkauksessa työkappale lämmitetään polttimen lämmitysliekin avulla. Suutinta pidetään noin 2-3 mm aloituskohdan yläpuolella. Kun leikattava kohta alkaa muuttua valkohehkuiseksi, avataan leikkaushappiventtiili (kuristin- tai vipuventtiili). Rauta alkaa palaa ja leikkautuu liekin paineessa sitä mukaa kun poltinta kuljetetaan eteenpäin. Leikkaustukea käyttämällä saadaan parempi ja tasaisempi leikkausjälki. Polttimen kuljetuksen pitää olla mahdollisimman vakaata ja tasaista. Polttimen sytyttäminen ja sammuttaminen: Kiinnitä leikkauslaite poltinvarteen. Valitse sopiva leikkaussuutin (ks. kansion kohdasta leikkaussuuttimet). Avaa poltinvarren happiventtiili kokonaan ja sulje asetyleeniventtiili. Sulje leikkauslaitteen lämpöhappiventtiili. Avaa mahdollisten säädinventtiilien sulkuventtiilit. Valitse suositeltu työpaine kiertämällä säädinventtiilien säätöruuveja. Avaa lämpöhappiventtiili ja anna kaasun virrata ulos hetken aikaa. Pitkä letku ja pieni suutin vaativat pidemmän virtausajan. Älä sulje venttiiliä kokonaan vaan anna hapen virrata hiukan. Avaa sitten asetyleeniventtiili ja anna kaasun virrata ulos hetken aikaa. Sytytä liekki kaasusytyttimellä. Huom! Käytettäessä painepoltinta (S80 tai Cuttex) liekki sytytetään pelkällä asetyleenillä ja lämpöhappiventtiili avataan vasta tämän jälkeen. Avaa leikkaushappiventtiili. Säädä oikea paine säädinventtiilin säätöruuvilla. Säädä lämmitysliekki poltinvarren asetyleeniventtiilillä ja leikkauslaitteen lämpöhappiventtiilillä leikkaushapen virratessa. Nyt poltin on valmis kaasuleikkaukseen. Liekkiä sammuttaessa varmistakaa, että leikkaushappiventtiili on suljettu. Sulkekaa sen jälkeen ensin kahvan asetyleeniventtiili ja sen jälkeen leikkauslaitteen lämpöhappiventtiili. Hitsausjuottaminen: Menetelmä muistuttaa kaasuhitsausta ja sitä käytetään vastaavanlaisille saumatyypeille. Tosin perusainetta ei sulateta vaan juotospinnat ainoastaan lämmitetään juotteen lämpötilaan, jolloin juote lisätään myötähitsausmenetelmällä. Kovajuottaminen: Juotteen lämpötila on yli 450 C. Menetelmää käytetään pienten rakomaisten liitosten yhteydessä, kun työkappale on kokonaan lämmennyt työlämpötilaan. Tavallisimpia liitostyyppejä ovat päittäissaumaukset ja limiliitokset. Limiliitoksissa suositellaan 3-6 kertaa ainevahvuuden suuruista limitystä ohuimmille materiaaleille. Pehmeäjuottaminen: Juotteen lämpötila on alle 450 C, muuten menetelmä on samanlainen kuin kovajuottaminenkin. Suositeltava raon leveys on parhaan kapillaariefektin saavuttamiseksi 0,05 0,2 mm. Suurimmillaan raon leveys saa olla 0,5 mm. 66 Turvallisuustietoa
