1 Tuoteluettelo 2006 Varusteet kaasuhitsaukseen, polttoleikkaukseen ja juottamiseen

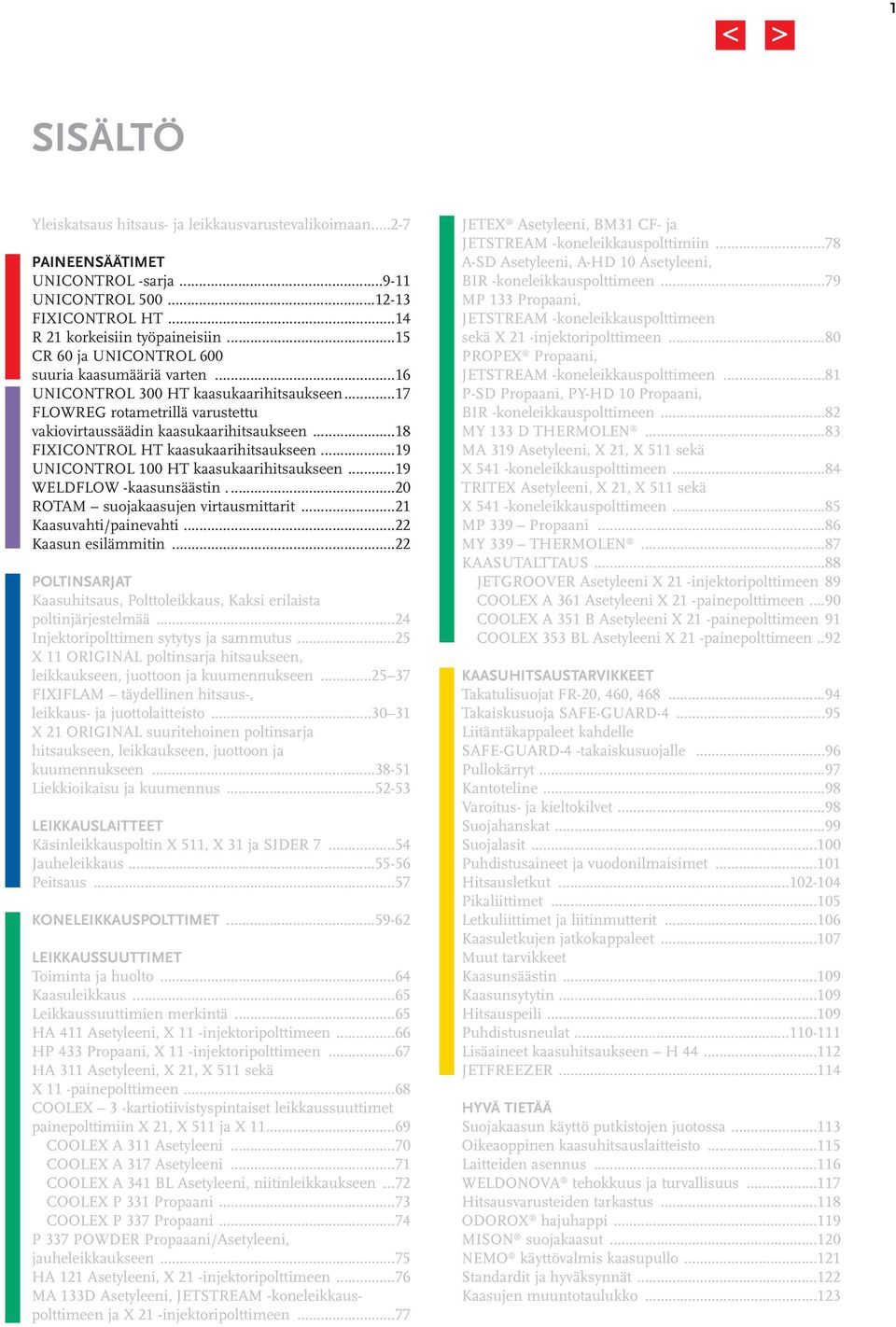

2 1 SISÄLTÖ Yleiskatsaus hitsaus- ja leikkausvarustevalikoimaan UNICONTROL -sarja UNICONTROL FIXICONTROL HT...14 R 21 korkeisiin työpaineisiin...15 CR 60 ja UNICONTROL 600 suuria kaasumääriä varten...16 UNICONTROL 300 HT kaasukaarihitsaukseen...17 FLOWREG rotametrillä varustettu vakiovirtaussäädin kaasukaarihitsaukseen...18 FIXICONTROL HT kaasukaarihitsaukseen...19 UNICONTROL 100 HT kaasukaarihitsaukseen...19 WELDFLOW -kaasunsäästin...20 ROTAM suojakaasujen virtausmittarit...21 Kaasuvahti/painevahti...22 Kaasun esilämmitin...22 POLTINSARJAT Kaasuhitsaus, Polttoleikkaus, Kaksi erilaista poltinjärjestelmää...24 Injektoripolttimen sytytys ja sammutus...25 X 11 ORIGINAL poltinsarja hitsaukseen, leikkaukseen, juottoon ja kuumennukseen FIXIFLAM täydellinen hitsaus-, leikkaus- ja juottolaitteisto X 21 ORIGINAL suuritehoinen poltinsarja hitsaukseen, leikkaukseen, juottoon ja kuumennukseen Liekkioikaisu ja kuumennus LEIKKAUSLAITTEET Käsinleikkauspoltin X 511, X 31 ja SIDER Jauheleikkaus Peitsaus...57 KONELEIKKAUSPOLTTIMET LEIKKAUSSUUTTIMET Toiminta ja huolto...64 Kaasuleikkaus...65 Leikkaussuuttimien merkintä...65 HA 411 Asetyleeni, X 11 -injektoripolttimeen...66 HP 433 Propaani, X 11 -injektoripolttimeen...67 HA 311 Asetyleeni, X 21, X 511 sekä X 11 -painepolttimeen...68 COOLEX 3 -kartiotiivistyspintaiset leikkaussuuttimet painepolttimiin X 21, X 511 ja X COOLEX A 311 Asetyleeni...70 COOLEX A 317 Asetyleeni...71 COOLEX A 341 BL Asetyleeni, niitinleikkaukseen...72 COOLEX P 331 Propaani...73 COOLEX P 337 Propaani...74 P 337 POWDER Propaaani/Asetyleeni, jauheleikkaukseen...75 HA 121 Asetyleeni, X 21 -injektoripolttimeen...76 MA 133D Asetyleeni, JETSTREAM -koneleikkauspolttimeen ja X 21 -injektoripolttimeen...77 JETEX Asetyleeni, BM31 CF- ja JETSTREAM -koneleikkauspolttimiin...78 A-SD Asetyleeni, A-HD 10 Asetyleeni, BIR -koneleikkauspolttimeen...79 MP 133 Propaani, JETSTREAM -koneleikkauspolttimeen sekä X 21 -injektoripolttimeen...80 PROPEX Propaani, JETSTREAM -koneleikkauspolttimeen...81 P-SD Propaani, PY-HD 10 Propaani, BIR -koneleikkauspolttimeen...82 MY 133 D THERMOLEN...83 MA 319 Asetyleeni, X 21, X 511 sekä X 541 -koneleikkauspolttimeen...84 TRITEX Asetyleeni, X 21, X 511 sekä X 541 -koneleikkauspolttimeen...85 MP 339 Propaani...86 MY 339 THERMOLEN...87 KAASUTALTTAUS...88 JETGROOVER Asetyleeni X 21 -injektoripolttimeen 89 COOLEX A 361 Asetyleeni X 21 -painepolttimeen...90 COOLEX A 351 B Asetyleeni X 21 -painepolttimeen 91 COOLEX 353 BL Asetyleeni X 21 -painepolttimeen..92 KAASUHITSAUSTARVIKKEET Takatulisuojat FR-20, 460, Takaiskusuoja SAFE-GUARD Liitäntäkappaleet kahdelle SAFE-GUARD-4 -takaiskusuojalle...96 Pullokärryt...97 Kantoteline...98 Varoitus- ja kieltokilvet...98 Suojahanskat...99 Suojalasit Puhdistusaineet ja vuodonilmaisimet Hitsausletkut Pikaliittimet Letkuliittimet ja liitinmutterit Kaasuletkujen jatkokappaleet Muut tarvikkeet Kaasunsäästin Kaasunsytytin Hitsauspeili Puhdistusneulat Lisäaineet kaasuhitsaukseen H JETFREEZER HYVÄ TIETÄÄ Suojakaasun käyttö putkistojen juotossa Oikeaoppinen kaasuhitsauslaitteisto Laitteiden asennus WELDONOVA tehokkuus ja turvallisuus Hitsausvarusteiden tarkastus ODOROX hajuhappi MISON suojakaasut NEMO käyttövalmis kaasupullo Standardit ja hyväksynnät Kaasujen muuntotaulukko...123

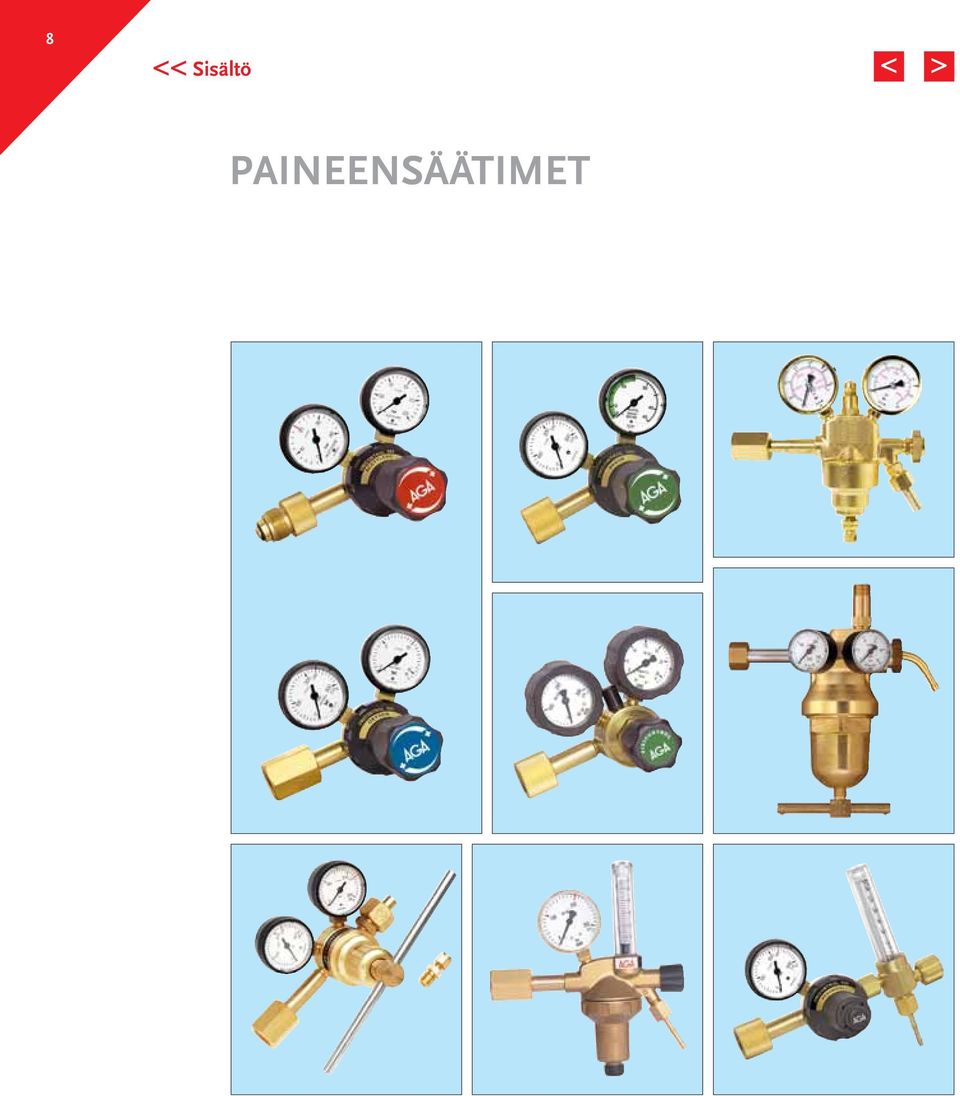

3 8 Sisältö

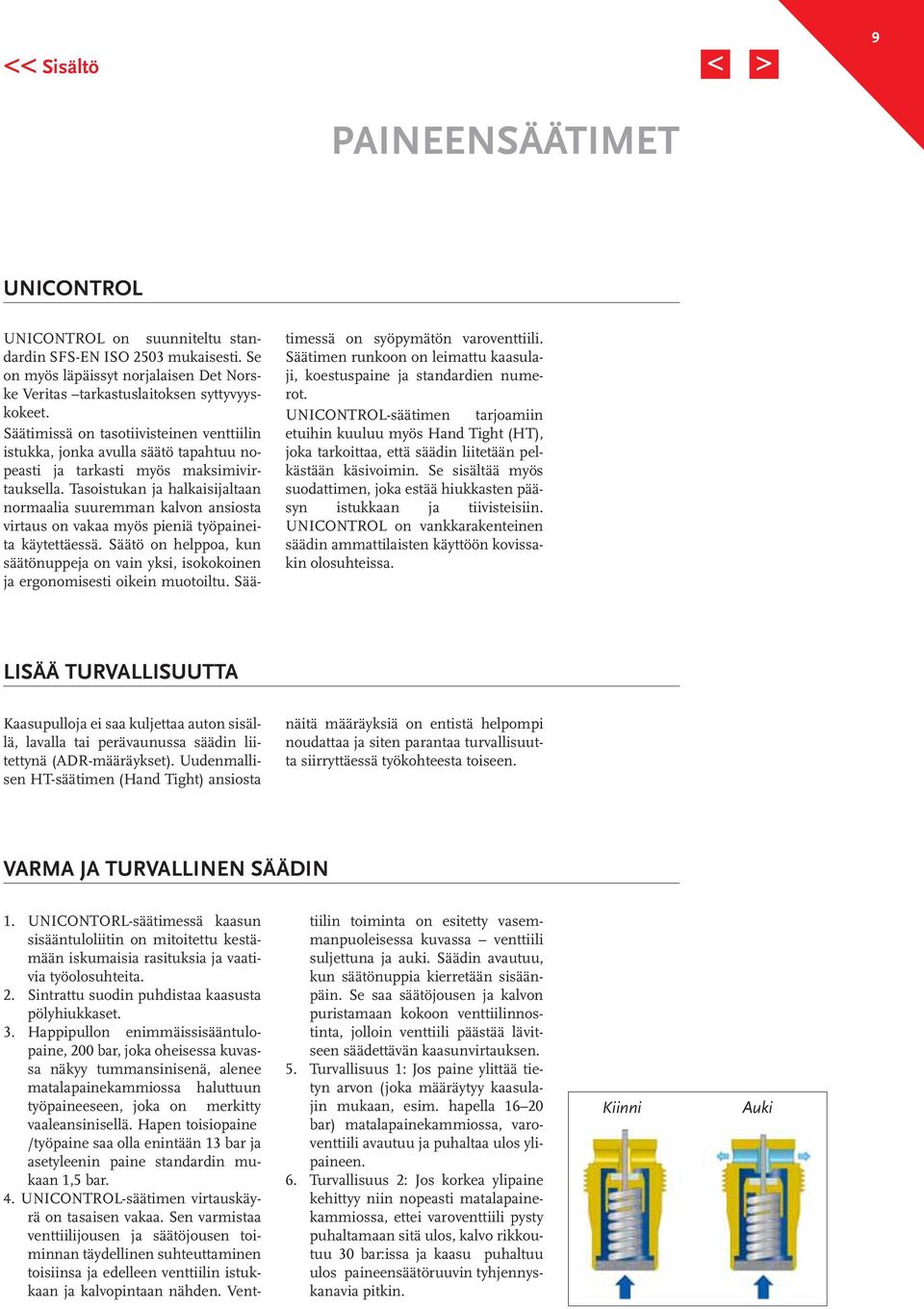

4 Sisältö 9 UNICONTROL UNICONTROL on suunniteltu standardin SFS-EN ISO 2503 mukaisesti. Se on myös läpäissyt norjalaisen Det Norske Veritas tarkastuslaitoksen syttyvyyskokeet. Säätimissä on tasotiivisteinen venttiilin istukka, jonka avulla säätö tapahtuu nopeasti ja tarkasti myös maksimivirtauksella. Tasoistukan ja halkaisijaltaan normaalia suuremman kalvon ansiosta virtaus on vakaa myös pieniä työpaineita käytettäessä. Säätö on helppoa, kun säätönuppeja on vain yksi, isokokoinen ja ergonomisesti oikein muotoiltu. Säätimessä on syöpymätön varoventtiili. Säätimen runkoon on leimattu kaasulaji, koestuspaine ja standardien numerot. UNICONTROL-säätimen tarjoamiin etuihin kuuluu myös Hand Tight (HT), joka tarkoittaa, että säädin liitetään pelkästään käsivoimin. Se sisältää myös suodattimen, joka estää hiukkasten pääsyn istukkaan ja tiivisteisiin. UNICONTROL on vankkarakenteinen säädin ammattilaisten käyttöön kovissakin olosuhteissa. LISÄÄ TURVALLISUUTTA Kaasupulloja ei saa kuljettaa auton sisällä, lavalla tai perävaunussa säädin liitettynä (ADR-määräykset). Uudenmallisen HT-säätimen (Hand Tight) ansiosta näitä määräyksiä on entistä helpompi noudattaa ja siten parantaa turvallisuutta siirryttäessä työkohteesta toiseen. VARMA JA TURVALLINEN SÄÄDIN 1. UNICONTORL-säätimessä kaasun sisääntuloliitin on mitoitettu kestämään iskumaisia rasituksia ja vaativia työolosuhteita. 2. Sintrattu suodin puhdistaa kaasusta pölyhiukkaset. 3. Happipullon enimmäissisääntulopaine, 200 bar, joka oheisessa kuvassa näkyy tummansinisenä, alenee matalapainekammiossa haluttuun työpaineeseen, joka on merkitty vaaleansinisellä. Hapen toisiopaine /työpaine saa olla enintään 13 bar ja asetyleenin paine standardin mukaan 1,5 bar. 4. UNICONTROL-säätimen virtauskäyrä on tasaisen vakaa. Sen varmistaa venttiilijousen ja säätöjousen toiminnan täydellinen suhteuttaminen toisiinsa ja edelleen venttiilin istukkaan ja kalvopintaan nähden. Venttiilin toiminta on esitetty vasemmanpuoleisessa kuvassa venttiili suljettuna ja auki. Säädin avautuu, kun säätönuppia kierretään sisäänpäin. Se saa säätöjousen ja kalvon puristamaan kokoon venttiilinnostinta, jolloin venttiili päästää lävitseen säädettävän kaasunvirtauksen. 5. Turvallisuus 1: Jos paine ylittää tietyn arvon (joka määräytyy kaasulajin mukaan, esim. hapella bar) matalapainekammiossa, varoventtiili avautuu ja puhaltaa ulos ylipaineen. 6. Turvallisuus 2: Jos korkea ylipaine kehittyy niin nopeasti matalapainekammiossa, ettei varoventtiili pysty puhaltamaan sitä ulos, kalvo rikkoutuu 30 bar:issa ja kaasu puhaltuu ulos paineensäätöruuvin tyhjennyskanavia pitkin. Kiinni Auki

5 10 Sisältö UNICONTROL on sarja nykyaikaisia paineensäätimiä, jotka ovat korvanneet suurimman osan AGAn vanhemmista säätimistä. VIRTAUSOMINAISUUDET Laitteiston paine- ja virtauskapasiteetti pullopaineensäätimen jälkeen pienenee työolosuhteiden mukaan. Seuraavat tekijät vaikuttavat polttimen varteen tulevan kaasun paineeseen ja virtaukseen: kaasuletkun halkaisija ja pituus sekä mahdollisten liitososien määrä sekä varolaitteiden eli takaiskusuojan ja takatulisuojan kapasiteetti. 4 Sisään Sisääntuloliitin 2. Sintrattu suodin 3. Kaasun sisääntulo 4. Säätöjousi 5. Varoventtiili 6. Kalvo 5 Virtauskäyrä osoittaa, kuinka työpaine muuttuu virtauksen muuttuessa. P 2 Happi P1 = Sisääntulopaine P 2 Asetyleeni P1 = Sisääntulopaine Työpaine Työpaine bar 15 bar P 1 = 200 bar 1,5 P 1 = 15 bar P 1 = 200 bar P 1 = 21 bar 1,0 0,5 P 1 = 4 bar P 1 = 15 bar 2 P 1 = 11 bar P 1 = 2,5 bar Virtaus m 3 /h Virtaus m 3 /h

6 Sisältö 11 Standardien mukaisessa laatupaineensäätimessä on oltava seuraavat merkinnät Kaasulaji* SFS-EN ISO 2503:n mukainen paineensäädinluokka Sisääntulopaine 200 bar Varoventtiili Valmistajan tunnus 0 EN ISO 2503 Class bar 10 bar D1 AA QUALITY Varoventtiilin tulee päästää lävitseen 30 m 3 /h Ulostulopaine 10 bar Valmistuskuukausi * Kaasulaji A = Asetyleeni H = Vety O = Happi N = Typpi Inertti kaasu (tässä Argon ja Helium) Hiilidioksidi D = Ilma Valmistusvuosi SFS-EN ISO 2503-standardin mukaan valmistetuissa paineensäätimissä on oltava seuraavat merkinnät: Kaasulaji SFS-EN ISO 2503:n mukainen paineensäädinluokka Sisääntulopaine 200 bar Valmistajan tunnus Valmistusvuosi D 200/5-5=2005 Valmistuskuukausi A = tammikuu B = helmikuu Esim. Säätimen UNICONTROL 500 HT hapelle luokka on 3, jonka mukaisesti sisääntulopaine on 200 bar ulostulopaine on 10 bar varoventtiilin tulee päästää lävitseen 30 m 3 /h

7 12 Sisältö HITSAUKSEEN, LEIKKAUKSEEN, KUUMENNUKSEEN JNE. UNICONTROL 500 UNICONTROL 500 HT-malleja on saatavana melkein kaikille teollisuuskaasuille. Ne soveltuvat kaikkiin kaasuhitsaus-, kuumennus- ja juottotöihin sekä myös polttoleikkaukseen, kun aineenvahvuus on alle 300 mm. Jos polttoleikattava aine on sitä paksumpi, kannattaa käyttää hapen paineensäädintä CR 60 tai R 21. HT (= Hand Tight) Käsin liitettävä Kuusiokantamutterilla UNICONTROL HT-säätimen liität kaasupulloon käsin. Työkaluja ei tarvita. Säätimen asentaminen ja irrottaminen on nopeaa ja helppoa. Muistathan aina poistaa säätimestä paineen ennen kuin alat irrottaa sitä. Asennusvinkki: Pidä säädintä mittarien asteikot alaspäin, kun alat kiertää liitintä pulloventtiiliin. Käännä säädin sitten haluttuun asentoon. UNICONTROL HT-säätimissä tiivisteenä toimii O-rengas. Se asettuu tukevasti uraansa eikä häviä laitteistoa siirrettäessäkään. Käsin liitettäviä säätimiä on saatavana asetyleenille, hapelle, MISON Ar -suojakaasuille, kaikille MISON seoksille, argonille, argonseoksille sekä hiilidioksidille virtausmittarilla varustettuna. Lisäksi on saatavana kuusiokantamutterilla liitettäviä asetyleeni- ja happisäätimiä. Ominaisuudet Erittäin vakaa hitsausliekki työskenneltäessä pienillä työpaineilla ja pienillä virtauksilla helpottaa putkenhitsausta Erinomainen liekin vakaus myös kaasunottovirtauksen ollessa suuri ja pitkiä letkuja käytettäessä säästää kaukana kaasupulloista työskentelevän hitsaajan aikaa. Tarkasti säätyvä ja vakaa hitsaus- ja leikkausliekki säästää aikaa ja parantaa tuottavuutta. Pullopaine- ja työpainemittari ovat helposti luettavia ja työpaineen säätöön tarvitaan vain yksi säätönuppi. Toimitus sisältää letkuliittimet 5,0 ja 6,3 mm:n letkuihin sekä liitinmutterin ja varalle 4 kpl O-renkaita tai tiivisteitä.

8 Sisältö 13 HITSAUKSEEN, LEIKKAUKSEEN, KUUMENNUKSEEN JNE. UNICONTROL 500 HT UNICONTROL 500 HT Pullopaine- Työpaine- Nimellis- mittarin mittarin Liitäntä työpaine asteikko asteikko bar bar bar Sisään Kierre Liitäntä ulos * HT-mutteri Asetyleeni 0 1, ,5 G 3/4 Ulko Vas. G 3/ / Happi 0 10, ,0 W 21,8 x 1/14" Sisä G 3/ / Kuusiokantamutterilla Asetyleeni 0 1, ,5 G 3/4 Ulko Vas. G 3/ / Happi 0 10, ,0 W 21,8 x 1/14" Sisä G 3/ / Argon + Helium + Typpi 0 10, ,0 W 24,32 x 1/14" Sisä G 3/ / Helium + Typpi 0 2, ,0 W 24,32 x 1/14" Sisä G 3/ / Hiilidioksidi 0 10, ,0 W 21,8 x 1/14" Sisä G 3/ / Ilma 0 10, ,0 G 5/8 Ulko G 3/ / Vety 0 10, ,0 W 21,8 x 1/14" LH Sisä Vas. G 3/ / Propaani 0 2,5 0 6,0 (NGO) 0,885" x 1/14" LH Ulko Vas. G 3/ / * Käsin liitettävä PAINEMITTARIT UNICONTROL-SÄÄTIMIIN Pullopainemittari hapelle 315 bar / Pullopainemittari asetyleenille 40 bar / Pullopainemittari muille kaasuille 315 bar / Työpainemittari hapelle 16 bar / Työpainemittari asetyleenille 2,5 bar / Työpainemittari muille kaasuille 16 bar / Työpainemittari muille kaasuille 6 bar / Mittarin mukana toimitetaan tiiviste / UNICONTROL -SARJA Ø 50 MM MITTARISUOJUS Mittarisuojus UNICONTROL -säätimiin / Tiivisteet ja O-renkaat UNICONTROL-säätimiin IP-pakk. kpl Asetyleeni/happi (nailon/alumiini) / Happi/hiilidioksidi (alumiini) / Happi (alumiini) / Asetyleeni (nailon) / Asetyleeni / Argon, ilma, vety, typpi (nailon) / Argon, ilma, vety, typpi (nailon) / O-renkaat Asetyleeni HT / Happi sekä MISON ja MISON seokset Argon HT /

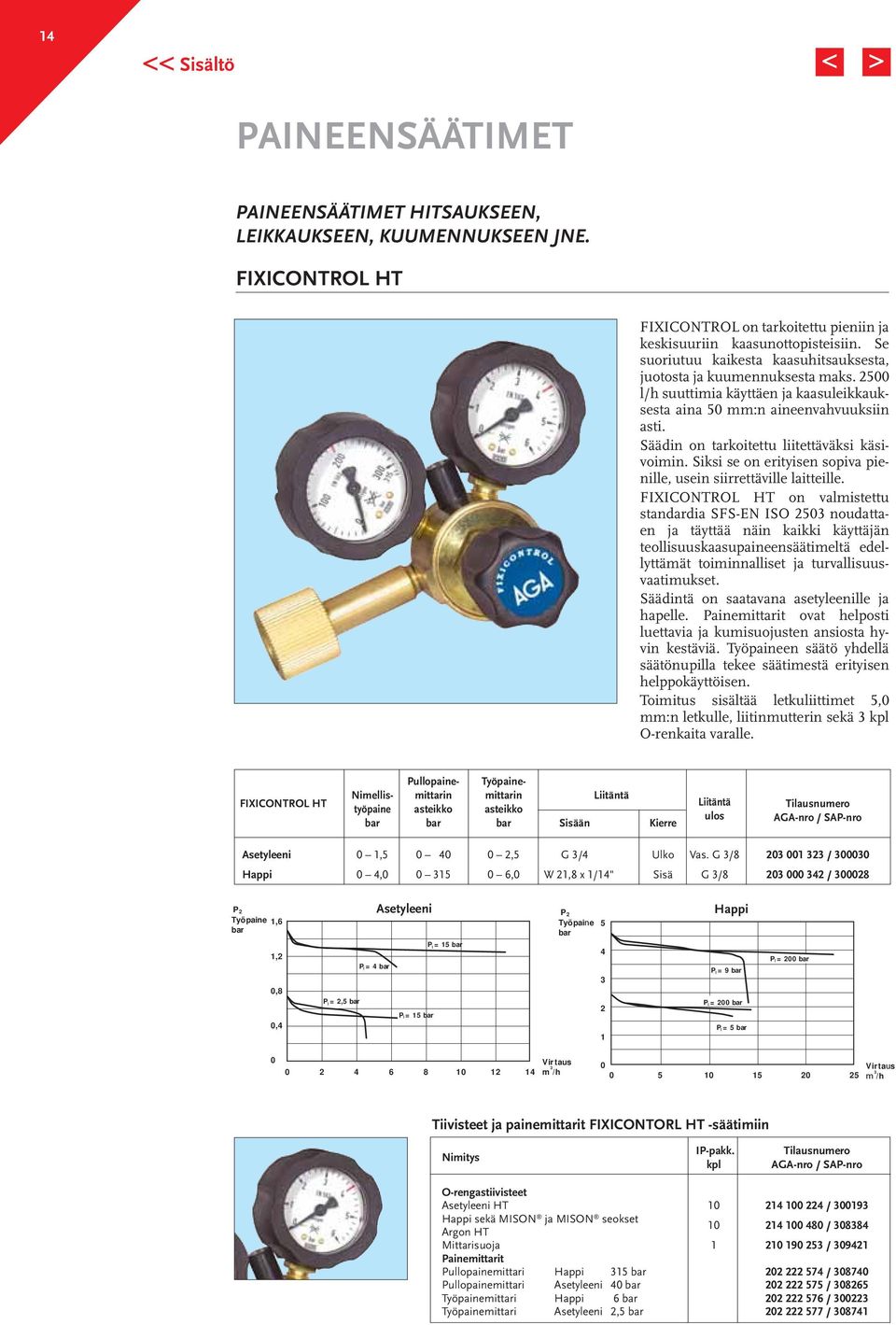

9 14 Sisältö HITSAUKSEEN, LEIKKAUKSEEN, KUUMENNUKSEEN JNE. FIXICONTROL HT FIXICONTROL on tarkoitettu pieniin ja keskisuuriin kaasunottopisteisiin. Se suoriutuu kaikesta kaasuhitsauksesta, juotosta ja kuumennuksesta maks l/h suuttimia käyttäen ja kaasuleikkauksesta aina 50 mm:n aineenvahvuuksiin asti. Säädin on tarkoitettu liitettäväksi käsivoimin. Siksi se on erityisen sopiva pienille, usein siirrettäville laitteille. FIXICONTROL HT on valmistettu standardia SFS-EN ISO 2503 noudattaen ja täyttää näin kaikki käyttäjän teollisuuskaasupaineensäätimeltä edellyttämät toiminnalliset ja turvallisuusvaatimukset. Säädintä on saatavana asetyleenille ja hapelle. Painemittarit ovat helposti luettavia ja kumisuojusten ansiosta hyvin kestäviä. Työpaineen säätö yhdellä säätönupilla tekee säätimestä erityisen helppokäyttöisen. Toimitus sisältää letkuliittimet 5,0 mm:n letkulle, liitinmutterin sekä 3 kpl O-renkaita varalle. FIXICONTROL HT Pullopaine- Työpaine- Nimellis- mittarin mittarin Liitäntä työpaine asteikko asteikko bar bar bar Sisään Kierre Liitäntä ulos Asetyleeni 0 1, ,5 G 3/4 Ulko Vas. G 3/ / Happi 0 4, ,0 W 21,8 x 1/14" Sisä G 3/ / P 2 Työpaine bar 1,6 1,2 0,8 0,4 P l = 2,5 bar P l = 4 bar Asetyleeni P l = 15 bar P l= 15 bar P 2 Työpaine 5 bar Happi P l = 9 bar P l = 200 bar P l = 5 bar P l = 200 bar Virtaus 3 m /h Virtaus 3 m /h Tiivisteet ja painemittarit FIXICONTORL HT -säätimiin IP-pakk. kpl O-rengastiivisteet Asetyleeni HT / Happi sekä MISON ja MISON seokset Argon HT / Mittarisuoja / Painemittarit Pullopainemittari Happi 315 bar / Pullopainemittari Asetyleeni 40 bar / Työpainemittari Happi 6 bar / Työpainemittari Asetyleeni 2,5 bar /

10 Sisältö 15 KORKEISIIN TYÖPAINEISIIN ( 20 BAR) R 21 R 21 on saatavana hapelle ja typelle. Se on tarkoitettu laserleikkaukseen sekä muihin korkeaa painetta vaativiin prosesseihin, kuten korkeapaineleikkaukseen, liekkiruiskutukseen ja painekoetukseen. R 21 on Det Norske Veritas -tarkastuslaitoksen hyväksymä säädin käytettäväksi laivoissa ja meritekniikassa. R 21:n ominaisuuksia: Pitää työpaineen tasaisen vakaana, vaikka kaasupullon paine vaihtelee. Näin työpaineen säätöjä tarvitaan vähemmän ja työn tuottavuus paranee. Työpainemittarin voi säätää ja lukita haluttuun asentoon, mikä helpottaa kaasupullon asettelua. R 21:een kuuluu pullopainemittari ja työpainemittari sekä ulostuloventtiili. Toimitus sisältää juottoliittimen 12 mm, letkuliittimet 8,0 mm ja 10,0 mm sekä 3 kpl varatiivisteitä. R 21 Pullopaine- Työpaine- Nimellis- mittarin mittarin Liitäntä työpaine asteikko asteikko bar bar bar Sisään Kierre Liitäntä ulos Happi W 21,80 x 1/14" Sisä G 3/ Typpi W 24,32 x 1/14" Sisä G 3/ Typpi W 24,32 x 1/14" Sisä G 3/ Happi Typpi 1,0 1,0 Työpaine, bar**) 0,8 0,6 0,4 0,2 Kapasiteetti Sisääntulopaine, bar**) 7 3 0,8 Työpaine, bar**) 0,8 0,6 0,4 0,2 Kapasiteetti Sisääntulopaine, bar**) Virtaus, m 3 /h*) Virtaus, m 3 /h*)

11 16 Sisältö R 21:N VARAOSAT R 21 -SARJAN PAINEMITTARIT IP-pakk. R 21-SARJAN PAINEMITTARIT Ø 63 mm Pullopainemittari hapelle bar / Pullopainemittari muille kaasuille bar / Pullopainemittari asetyleenille / Työpainemittari hapelle ja typelle 0-40 bar / Työpainemittari hapelle 0-16 bar / Työpainemittari suojakaasuille 0-16 bar / Työpainemittari asetyleenille 0-2,5 bar / TIIVISTEET R 21 Kpl IP-pakk. R 21 Typpi (nailon) / R 21 Happi (alumiini) SUURIA KAASUMÄÄRIÄ VARTEN CR 60 JA UNICONTROL 600 CR 60 UNICONTROL 600 CR 60 on tarkoitettu suureen kaasunottovirtaukseen. CR 60 -paineensäädintä käytetään töissä, joissa tarvitaan suuria kaasumääriä, esim. polttoleikattaessa yli 300 mm:n vahvuisia levyjä. Toimitukseen sisältyvät letkuliitin 12,5 mm:n ja 8,0 mm:n letkuille sekä 3 kpl varatiivisteitä. UNICONTROL 600 on tarkoitettu korkeisiin työpaineisiin, esim. painekokeisiin. Toimitus sisältää puristusrengasliittimen ja ulostulopuolen juottoliittimen sekä 3 kpl varatiivisteitä. Ulostuloliitin on vaihdettava. Pullopaine- Työpaine- Nimellis- mittarin mittarin Liitäntä työpaine asteikko asteikko bar bar bar Sisään Kierre Liitäntä ulos CR 60 Asetyleeni 0 1, G 3/4 Ulko R 1" / Happi W 21,8 x 1/14" Sisä R 1" / Argon ja Typpi W 24,32 x 1/14" Sisä R 1" / UNICONTROL 600 Happi W 21,8 x 1/14" Sisä W 1/4" Typpi W 24,32 x 1/14" Sisä W 1/4" Vety W 21,8 x 1/14" V Sisä W 1/4" Paineilma G 5/8 Ulko W 1/4"

12 Sisältö 17 VIRTAUSSÄÄTIMET VAKIOVIRTAUSSÄÄTIMET KAASUKAARIHITSAUKSEEN AGAn kaasukaarihitsaukseen tarkoitetut, pulloon liitettävät vakiovirtaussäätimet takaavat oikean suuruisen kaasuvirtauksen hitsauspistooliin. Säätimien alhaisen työpaineen johdosta erillinen kaasunsäästin on tarpeeton, jolloin hitsausta aloitettaessa saadaan optimaalinen kaasuhuuhtelu hitsauslaitteen kaasujohtimiin. Tämä on välttämätöntä vaativissa hitsaustöissä, jotta vältetään huokosten muodostuminen hitsiin. Kaasukaarihitsausmenetelmissä (TIG, MIG/MAG ja plasmahitsaus) kaasun syötöllä on suuri merkitys hyvän hitsaustuloksen varmistajana. Kaasusuojauksella voidaan vaikuttaa hitsin laatuun, kuten lujuuteen ja pinnan ulkonäköön. Tarvitaan puhdasta suojakaasua, oikea kaasuvirtaus ja oikean suuruinen kaasuhuuhtelu hitsausta aloitettaessa. Paras tulos saadaan käyttämällä lyhyttä, yleensä 1 1,5 metrin mittaista, halkaisijaltaan pientä hitsausletkua. Yleensä Ø 5,0 mm:n letku on riittävä optimaalisen tuloksen saamiseksi. Käyttämällä laatuvakiovirtaussäätimiä, joilla saadaan tasainen kaasuvirtaus, luodaan hitsaustapahtumalle teknisesti ja taloudellisesti parhaat edellytykset. UNICONTROL 300 HT UNICONTROL 300 HT on saatavana kaikille MISON Ar -suojakaasuille, argonille, argonseoksille sekä hiilidioksidille. Säätimeen kuuluu pullopainemittari ja työpainemittari, joissa virtaus ilmoitetaan litroina minuutissa. Kaasun virtauksen säätöön tarvitaan vain yksi säätönuppi. UNICONTROL 300 HT on tarkoitettu MIG/MAG- ja TIG-hitsaukseen. Toimitus sisältää letkuliittimet 5,0 ja 6,3 mm:n letkuille, liitinmutterin sekä 3 kpl varatiivisteitä. Pullopaine- Virtaus- UNICONTROL Kaasu- mittarin mittarin Liitäntä 300 HT virtaus asteikko asteikko Liitäntä l/min bar l/min Sisään Kierre ulos Argon 1) MISON 1) W 24,32 x 1/14" Sisä G 3/ / Hiilidioksidi W 21,8 x 1/14" Sisä G 3/ / ) MISON Ar ja kaikki MISON seokset Tiivisteet ja painemittarit UNICONTROL 300 HT -säätimiin IP-pakk. kpl O-rengastiivisteet Happi sekä MISON ja MISON seokset Argon HT / Painemittarit Pullopainemittari 315 bar / Virtausmittari 0-45 l/min / Painemittarin tiiviste

13 18 Sisältö VIRTAUSSÄÄTIMET VAKIOVIRTAUSSÄÄTIMET KAASUKAARIHITSAUKSEEN FLOWREG (ROTAMETRILLÄ) FLOWREG on tarkoitettu MIG/MAGja TIG-hitsaukseen sekä juurensuojakaasulle. FLOWREG-säätimiä on saatavana MISON Ar -suojakaasulle ja kaikille MISON seoksille, argonille ja argonseoksille, hiilidioksidille ja typpi/vetyseoksille (FORMIER 10 -kaasulle). Vedyllä ja vetyä sisältävillä kaasuseoksilla käytetään turvallisuussyistä vasenkätisiä sisääntulo- ja ulostuloliittimiä. Säädin pitää asetetun työpaineen erittäin tarkasti riippumatta pullopaineen vaihtelusta. Virtaussäätimen työpaine on säädetty 2,5 bar:iin. Säätimeen kuuluva venttiili varmistaa, että virtauksen vaihtelu on erittäin vähäistä. Standardin mukaan vaihtelukertoimen tulee olla 0,3, kun paine kaasupullon tyhjentyessä laskee 200 bar:sta 2,5 bar:iin. FLOWREGillä vastaava luku on 0,041, eli sen vaihtelukerroin on yli seitsemän kertaa parempi kuin mitä standardi edellyttää. Pullopainemittarin lisäksi säädin sisältää rotametrin, jonka asteikko näyttää virtauksen litroina minuutissa. Asteikko on mitoitettu argonille ja hiilidioksidille. Niiden virtaus luetaan uimurikuulan yläreunasta. Toimitukseen sisältyvät letkuliitin 5,0 ja 6,3 mm:n letkuille sekä 3 kpl varatiivisteitä. FLOWREG Pullopaine- Virtaus- Liitäntä Liitäntä mittarin mittarin ulos asteikko asteikko Sisään Kierre Argon l/min W 24,32 x 1/14" Sisä G 3/ / Hiilidioksidi l/min W 21,8 x 1/14" Sisä G 3/ / FORMIER l/min W 21,8 x 1/14" V Sisä Vas. G 3/ / TIIVISTEET FLOWREG Kpl IP-pakk. Happi + CO 2 (alumiini) / Happi + CO 2 (alumiini) / Argon, ilma, vety, typpi (nailon) / Argon, ilma, vety, typpi (nailon) / VIRTAUSMITTAPUTKET JA -MITTARIT Virtaus l/min (Työpaine bar) Virtauksen maksimipoikkeama l/min IP-pakk. FLOW REG Virtausmittari FLOWREG 5/±0,1 Argon, CO 2 30 l/min (2,5 bar) 15/±0, /±0,5 Painemittari Argon, CO 2 ja FORMIER bar

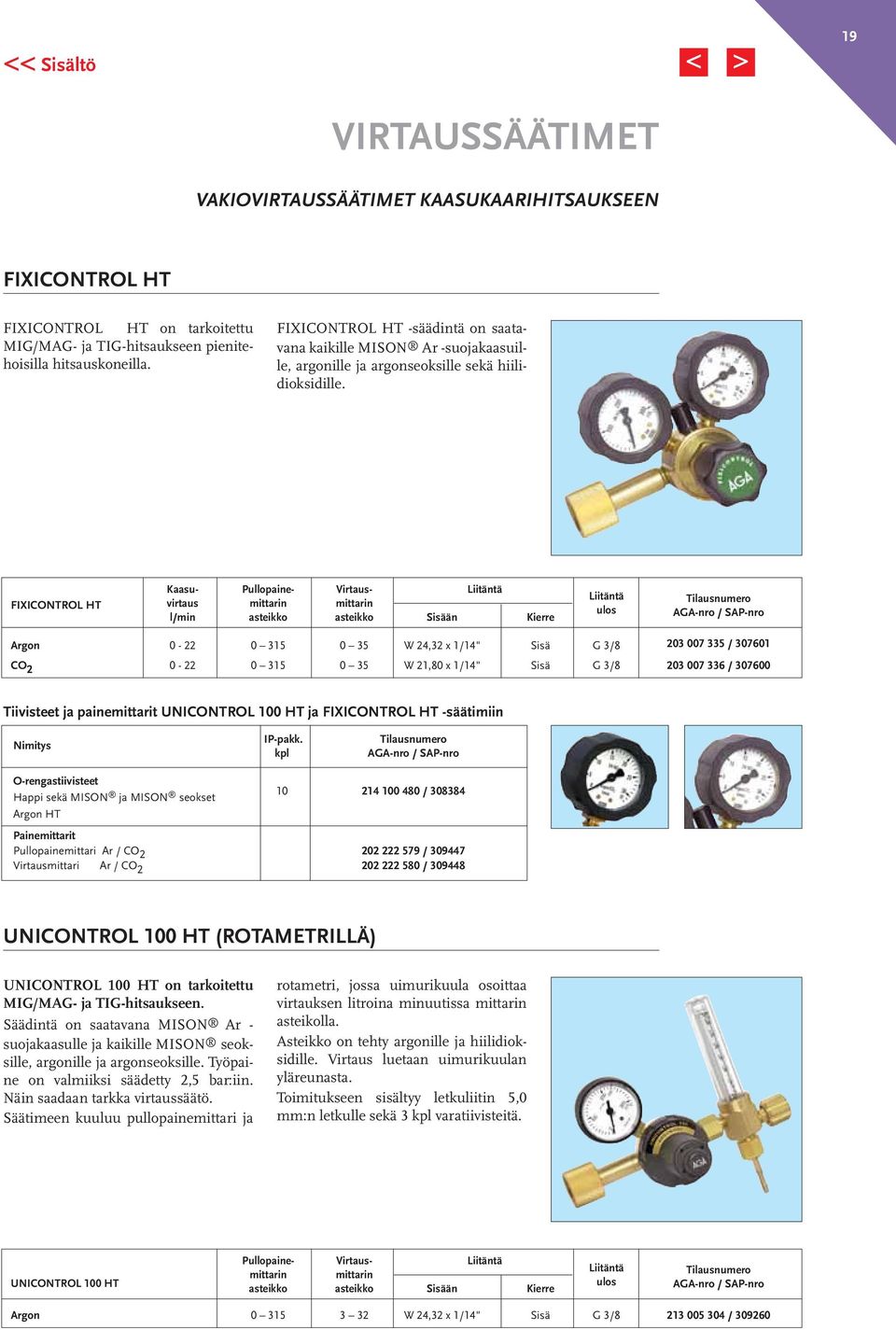

14 Sisältö 19 VIRTAUSSÄÄTIMET VAKIOVIRTAUSSÄÄTIMET KAASUKAARIHITSAUKSEEN FIXICONTROL HT FIXICONTROL HT on tarkoitettu MIG/MAG- ja TIG-hitsaukseen pienitehoisilla hitsauskoneilla. FIXICONTROL HT -säädintä on saatavana kaikille MISON Ar -suojakaasuille, argonille ja argonseoksille sekä hiilidioksidille. FIXICONTROL HT Kaasu- Pullopaine- Virtaus- Liitäntä Liitäntä virtaus mittarin mittarin ulos l/min asteikko asteikko Sisään Kierre Argon W 24,32 x 1/14" Sisä G 3/ / CO W 21,80 x 1/14" Sisä G 3/ / Tiivisteet ja painemittarit UNICONTROL 100 HT ja FIXICONTROL HT -säätimiin IP-pakk. kpl O-rengastiivisteet Happi sekä MISON ja MISON seokset / Argon HT Painemittarit Pullopainemittari Ar / CO / Virtausmittari Ar / CO / UNICONTROL 100 HT (ROTAMETRILLÄ) UNICONTROL 100 HT on tarkoitettu MIG/MAG- ja TIG-hitsaukseen. Säädintä on saatavana MISON Ar - suojakaasulle ja kaikille MISON seoksille, argonille ja argonseoksille. Työpaine on valmiiksi säädetty 2,5 bar:iin. Näin saadaan tarkka virtaussäätö. Säätimeen kuuluu pullopainemittari ja rotametri, jossa uimurikuula osoittaa virtauksen litroina minuutissa mittarin asteikolla. Asteikko on tehty argonille ja hiilidioksidille. Virtaus luetaan uimurikuulan yläreunasta. Toimitukseen sisältyy letkuliitin 5,0 mm:n letkulle sekä 3 kpl varatiivisteitä. UNICONTROL 100 HT Pullopaine- Virtaus- Liitäntä mittarin mittarin asteikko asteikko Sisään Kierre Liitäntä ulos Argon W 24,32 x 1/14" Sisä G 3/ /

15 20 Sisältö VIRTAUSSÄÄTIMET WELDFLOW-KAASUNSÄÄSTIN LAATUHITSAUKSEEN Kaasukaarihitsauksessa saatava säästö riippuu eri tekijöistä. Laitteiden valintaan liittyvät tekijät Pullopaineensäätimen/kaasunottopisteen työpaine Kaasuletkun halkaisija Kaasuletkun pituus Hitsausparametrit Suojakaasun virtaussäätö Hitsauksen aloituskertojen lukumäärä Hitsausaika Kun laitteet on valittu oikein ja suojakaasun virtaus säädetty oikein, kaasua säästyy ilman, että tarvitaan erillistä kaasunsäästintä. Kun halutaan varmistaa optimaalinen kaasun säästö TIG- ja MIG/MAG-hitsauksessa, kannattaa laitteeseen asentaa lisäksi WELDFLOW-kaasunsäästin Kaasunsäästin asennetaan kaasuletkuun lähelle hitsauspistoolia, jolloin kaasuletkun koon ja pullopaineensäätimen vaikutus vähenee. Jotta saadaan haluttu suojakaasuvirtaus, asennetaan kaasusuuttimeen virtausmittari. Virtaussäätö näkyy virtausmittarin asteikolla (ks. alempi kuva). Kaasua säästävä WELDFLOW parantaa koko prosessin taloudellisuutta. Letkuliitännät WELDFLOW letkuliittimellä 6,3 mm / WELDFLOW letkuliittimellä 5 mm / TARKISTUSROTAMETRI KAASUKAARIHITSAUKSEEN Tarkistusrotametri kaasukaarihitsaukseen MISON suojakaasulle, argonille ja MISON/argon-seoksille, jotka sisältävät hiilidioksidia. Virtausmittarin putkea pidetään pystysuorassa, tiukasti kiinni hitsauspistoolin suojakaasusuuttimessa. Kaasunvirtaus näkyy asteikolta, jonka skaala on 5 25 l/min. Huom! Kaasukaarihitsauksessa kaasunvirtauksella tarkoitetaan aina suojakaasusuuttimesta mitattua virtausta. Hitsauspistoolin, letkujen ja liittimien laadun ja kunnon mukaan virtaus suojakaasusuuttimesta voi olla huomattavasti pienempi kuin pulloon liitetyn paineensäätimen arvo osoittaa. IP-pakk. Tarkistusrotametri /

16 Sisältö 21 VIRTAUSSÄÄTIMET SUOJAKAASUJEN VIRTAUSMITTARIT ROTAMETRIT ROTAM PLUS ROTAM -virtausmittaria käytetään yhdessä MISON Ar -suojakaasulle ja kaikille MISON seoksille, argonille, argonseoksille sekä hiilidioksidille tarkoitettujen, kaasupulloon liitettävien paineensäädinten kanssa, joiden ulostuloliitin on 3/8". Kun ROTAM liitetään paineensäätimiin, joiden työpaineasteikon yksikkönä on bar (UNICONTROL), paineensäätimen työpaineeksi tulee säätää 2,5 bar, jotta kaasunvirtauksesta tulee oikean suuruinen. ROTAM liitetään T-kappaleella, johon voi olla liitettynä yksi tai kaksi rotametriä samanaikaisesti. T-kappaletta voidaan säätää niin, että saadaan oikea kulma paineensäätimeen ulosottoliittimeen nähden. T-kappale tilataan erikseen. ROTAM ilmaisee kaasunvirtauksen litroina minuutissa. Asteikko on laadittu argonille tai hiilidioksidille. Virtaus luetaan uimurikuulan yläreunasta. Kaksoisrotametriä käytetään, kun halutaan suojakaasua sekä hitsauspistooliin että juurensuojakaasuksi. Kun kaksoisrotametri on liitetty UNI- CONTROL 500 -paineensäätimeen, säätimen maksimivirtaus voidaan jakaa kahdelle rotametrille. Toimitukseen sisältyy letkuliitin 5,0 mm:n kaasuletkulle. Yksinkert-ROTAM / Kaksois-ROTAM 2x / T-kappale sis. tulpan / VIRTAUSMITTAPUTKET Virtaus l/min Virtauksen Virtausmittari ROTAM PLUS (Työpaine maksimibar) poikkeama l/min IP-pakk. MISON ja MISON seokset 30 l/min (2,5 bar) 25/±1, ROTAM PLUS

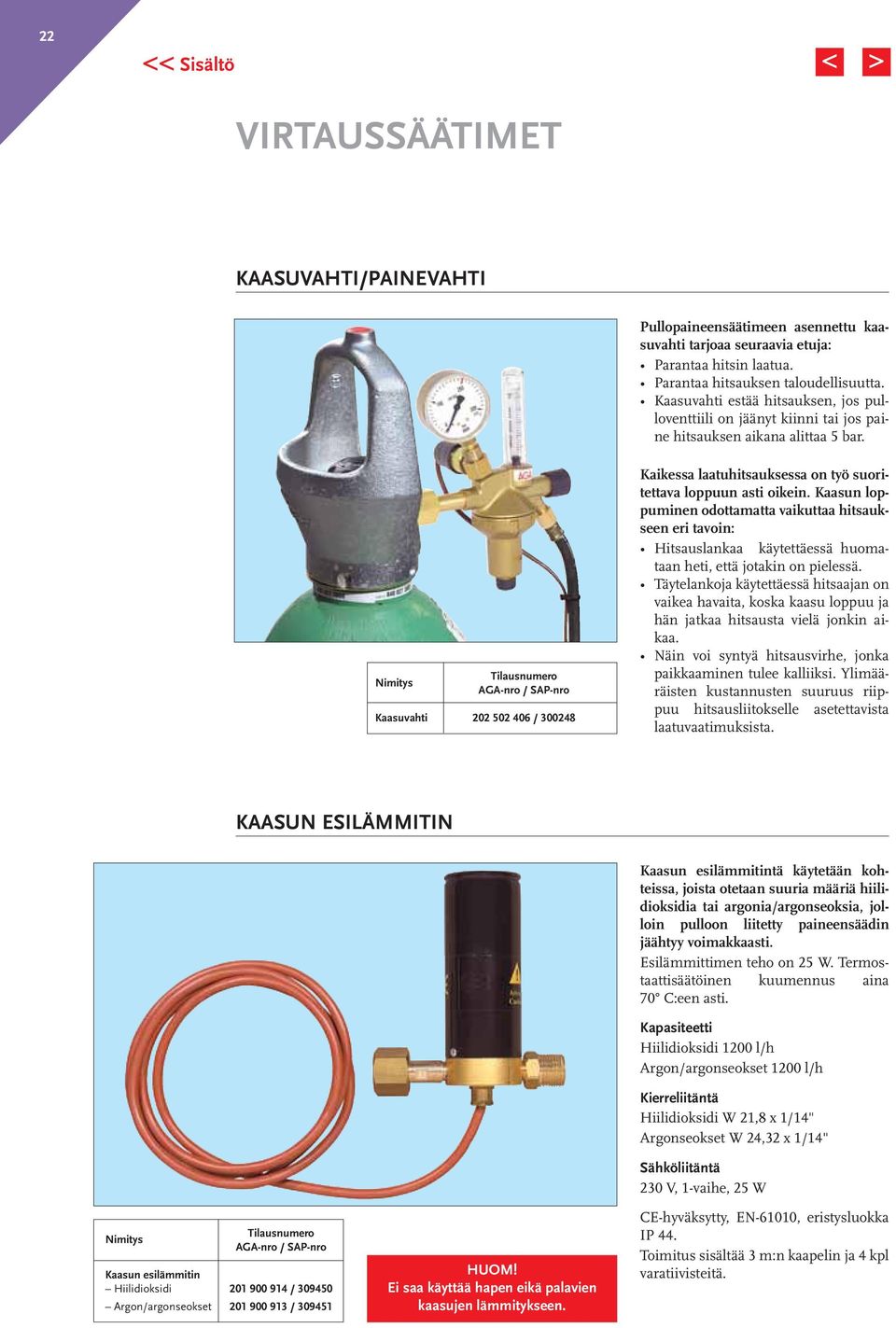

17 22 Sisältö VIRTAUSSÄÄTIMET KAASUVAHTI/PAINEVAHTI Pullopaineensäätimeen asennettu kaasuvahti tarjoaa seuraavia etuja: Parantaa hitsin laatua. Parantaa hitsauksen taloudellisuutta. Kaasuvahti estää hitsauksen, jos pulloventtiili on jäänyt kiinni tai jos paine hitsauksen aikana alittaa 5 bar. Kaasuvahti / Kaikessa laatuhitsauksessa on työ suoritettava loppuun asti oikein. Kaasun loppuminen odottamatta vaikuttaa hitsaukseen eri tavoin: Hitsauslankaa käytettäessä huomataan heti, että jotakin on pielessä. Täytelankoja käytettäessä hitsaajan on vaikea havaita, koska kaasu loppuu ja hän jatkaa hitsausta vielä jonkin aikaa. Näin voi syntyä hitsausvirhe, jonka paikkaaminen tulee kalliiksi. Ylimääräisten kustannusten suuruus riippuu hitsausliitokselle asetettavista laatuvaatimuksista. KAASUN ESILÄMMITIN Kaasun esilämmitin Hiilidioksidi / Argon/argonseokset / HUOM! Ei saa käyttää hapen eikä palavien kaasujen lämmitykseen. Kaasun esilämmitintä käytetään kohteissa, joista otetaan suuria määriä hiilidioksidia tai argonia/argonseoksia, jolloin pulloon liitetty paineensäädin jäähtyy voimakkaasti. Esilämmittimen teho on 25 W. Termostaattisäätöinen kuumennus aina 70 C:een asti. Kapasiteetti Hiilidioksidi 1200 l/h Argon/argonseokset 1200 l/h Kierreliitäntä Hiilidioksidi W 21,8 x 1/14" Argonseokset W 24,32 x 1/14" Sähköliitäntä 230 V, 1-vaihe, 25 W CE-hyväksytty, EN-61010, eristysluokka IP 44. Toimitus sisältää 3 m:n kaapelin ja 4 kpl varatiivisteitä.
