Nakkilan kunta. Nakkilan yhteiskoulu peruskorjaus / keittiömuutos

Koko: px
Aloita esitys sivulta:

Download "Nakkilan kunta. Nakkilan yhteiskoulu peruskorjaus / keittiömuutos"

Transkriptio

1 REJLERS OY LVIA-SELITYS Sivu 1 Nakkilan kunta Nakkilan yhteiskoulu peruskorjaus / keittiömuutos LVIA-työselitys Suunnittelija: THn Pvm LOPPUKUVA SISÄLLYSLUETTELO

2 REJLERS OY LVIA-SELITYS Sivu 2 G0 LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET... 5 G00 LVI-JÄRJESTELMIEN YLEISET VAATIMUKSET... 5 G00.00 Tiedot rakennushankkeesta... 5 G00.01 Rakennushanke ja sen sijainti... 5 G00.02 Rakennuttaja... 5 G00.04 Suunnittelijat, asiantuntijat... 6 G01 LVI-HANKINNAT JA TYÖT... 7 G01.00 LVI-hankintojen ja -töiden yleiset vaatimukset... 7 G01.12 Putkiurakan hankinnat ja -työt... 8 G01.13 Ilmanvaihtourakan hankinnat ja -työt... 8 G01.15 Purkutyöt... 8 G04 LVI-TUOTTEET ( LAITTEISTOT, KONEET, LAITTEET, VARUSTEET JA TARVIKKEET)... 9 G04.00 LVI-tuotteiden ( laitteistot, koneet, laitteet, varusteet ja tarvikkeet) yleiset vaatimukset... 9 G04.20 Vaihtokelpoisuus toteutettavissa LVI-järjestelmissä... 9 G04.21 Valintaehdotukset toteutettavissa LVI-järjestelmissä... 9 G04.22 LVI-tuotteisiin liittyvät toteuttajan laatimat piirustukset... 9 G04.30 LVI-tuotteiden toimitus...10 G04.35 Pintakäsittely...10 G06 ASENNUSTYÖ...11 G06.00 Asennustyön yleiset vaatimukset...11 G06.11 Selvitykset...11 G06.12 Asennus- ja työolosuhteet...12 G06.13 Reiät, syvennykset, asennusaukot sekä kuljetusaukot ja reitit...12 G06.14 LVI-tuotteiden kiinnitys ja kannakointi...12 G06.15 Läpiviennit...12 G06.20 LVI-koneiden ja -laitteiden asennusaikainen merkitseminen...12 G06.21 Peittyvät työsuoritukset...12 G06.23 LVI-järjestelmien ja tuotteiden merkinnät...12 G06.90 Eristäminen...13 G06.95 Rakennusalueen siivous...13 G08 LAADUNVARMISTUS JA KÄYTTÖÖNOTTO...14 G08.00 Laadunvarmistuksen ja käyttöönoton yleiset vaatimukset...14 G08.11 Urakoitsijoiden yhteiset mallit ja malliasennukset...14 G08.12 Tiiviys- ja painekokeet...14 G08.13 Rakennusaikainen käyttö...14 G08.20 Laite- ja asennustapatarkastukset...14 G08.21 Toimintatarkastukset...14 G08.22 Toimintakokeet...14 G08.23 Säädöt ja mittaukset...14 G08.24 Rakennusautomaatiotoimintojen parametrien asettelu ja laitteiden viritys...15 G08.25 LVI -järjestelmien ja -laitteiden kuormituskokeet...15 G08.30 Viranomaisten tmv. tarkastukset...15 G08.31 Luovutus- ja käyttöasiakirjat...15 G08.32 Vastaanottotarkastus...15 G08.40 Käyttöönotto...15 G08.41 Kiinteistökohtainen käyttö- ja huolto-ohje sekä huoltokirja...15 G08.43 Käytön opastus...15 G08.44 Ylläpitoa palvelevat tuotteet ja varaosat...15 G08.50 Takuuajan toimenpiteet...16 G08.51 Takuuhuolto...16 G1 LÄMMITYSJÄRJESTELMÄT...18 G10 LÄMMITYSJÄRJESTELMIEN YLEISET VAATIMUKSET...18 G Olevat lämmitysjärjestelmät...18 G Lämmitysjärjestelmien asennustyön perusvaatimukset...18 G Laadunvarmistus ja käyttöönotto...18 G11 LÄMMÖNTUOTANTO...19 G1110 Kauko- ja aluelämpö...19 G12 LÄMMÖNJAKELU...19 G1211 Putkistot...19 G1220 Pumput...19 G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

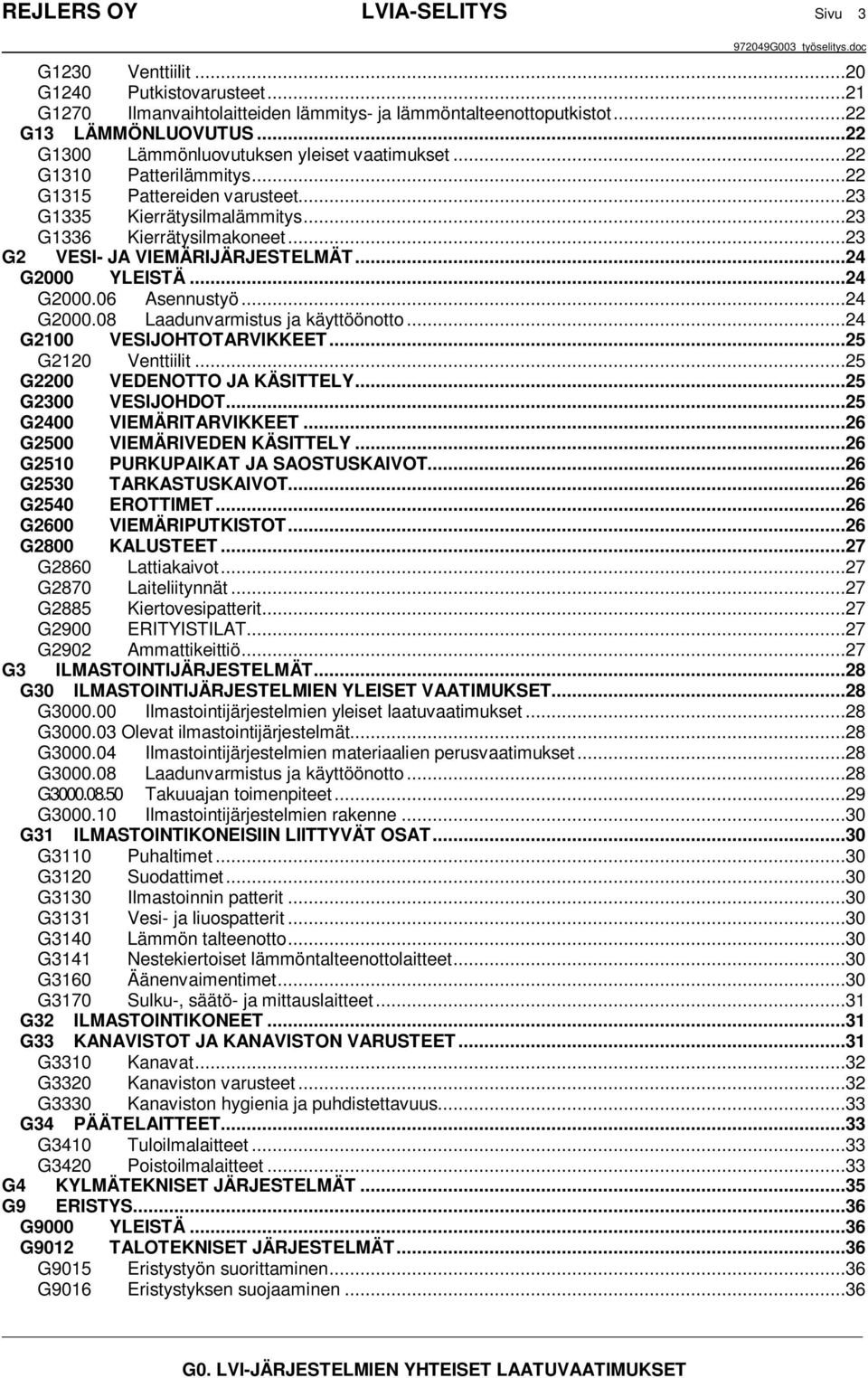

3 REJLERS OY LVIA-SELITYS Sivu 3 G1230 Venttiilit...20 G1240 Putkistovarusteet...21 G1270 Ilmanvaihtolaitteiden lämmitys- ja lämmöntalteenottoputkistot...22 G13 LÄMMÖNLUOVUTUS...22 G1300 Lämmönluovutuksen yleiset vaatimukset...22 G1310 Patterilämmitys...22 G1315 Pattereiden varusteet...23 G1335 Kierrätysilmalämmitys...23 G1336 Kierrätysilmakoneet...23 G2 VESI- JA VIEMÄRIJÄRJESTELMÄT...24 G2000 YLEISTÄ...24 G Asennustyö...24 G Laadunvarmistus ja käyttöönotto...24 G2100 VESIJOHTOTARVIKKEET...25 G2120 Venttiilit...25 G2200 VEDENOTTO JA KÄSITTELY...25 G2300 VESIJOHDOT...25 G2400 VIEMÄRITARVIKKEET...26 G2500 VIEMÄRIVEDEN KÄSITTELY...26 G2510 PURKUPAIKAT JA SAOSTUSKAIVOT...26 G2530 TARKASTUSKAIVOT...26 G2540 EROTTIMET...26 G2600 VIEMÄRIPUTKISTOT...26 G2800 KALUSTEET...27 G2860 Lattiakaivot...27 G2870 Laiteliitynnät...27 G2885 Kiertovesipatterit...27 G2900 ERITYISTILAT...27 G2902 Ammattikeittiö...27 G3 ILMASTOINTIJÄRJESTELMÄT...28 G30 ILMASTOINTIJÄRJESTELMIEN YLEISET VAATIMUKSET...28 G Ilmastointijärjestelmien yleiset laatuvaatimukset...28 G Olevat ilmastointijärjestelmät...28 G Ilmastointijärjestelmien materiaalien perusvaatimukset...28 G Laadunvarmistus ja käyttöönotto...28 G Takuuajan toimenpiteet...29 G Ilmastointijärjestelmien rakenne...30 G31 ILMASTOINTIKONEISIIN LIITTYVÄT OSAT...30 G3110 Puhaltimet...30 G3120 Suodattimet...30 G3130 Ilmastoinnin patterit...30 G3131 Vesi- ja liuospatterit...30 G3140 Lämmön talteenotto...30 G3141 Nestekiertoiset lämmöntalteenottolaitteet...30 G3160 Äänenvaimentimet...30 G3170 Sulku-, säätö- ja mittauslaitteet...31 G32 ILMASTOINTIKONEET...31 G33 KANAVISTOT JA KANAVISTON VARUSTEET...31 G3310 Kanavat...32 G3320 Kanaviston varusteet...32 G3330 Kanaviston hygienia ja puhdistettavuus...33 G34 PÄÄTELAITTEET...33 G3410 Tuloilmalaitteet...33 G3420 Poistoilmalaitteet...33 G4 KYLMÄTEKNISET JÄRJESTELMÄT...35 G9 ERISTYS...36 G9000 YLEISTÄ...36 G9012 TALOTEKNISET JÄRJESTELMÄT...36 G9015 Eristystyön suorittaminen...36 G9016 Eristystyksen suojaaminen...36 G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

4 REJLERS OY LVIA-SELITYS Sivu 4 G9017 Perusedellytykset...36 G9018 Eritystuotteet...36 G9020 Kuljetus ja varastointi...36 G9022 Eristyksen asennus...36 G9023 Palotekniset eristeet...36 G9024 Eristystyö...36 G9025 Tarkastukset...38 J7 RAKENNUSAUTOMAATIOJÄRJESTELMÄ...39 J7.1 RAKENNUSAUTOMAATIOJÄRJESTELMÄN YLEISET VAATIMUKSET...39 J7.1.1 Järjestelmien laajuus...39 J7.1.2 Kaapelointi...39 J7.1.3 Laitteiden häiriösuojaus...39 J7.1.4 Laitetunnukset...39 J7.2 RAKENNUSAUTOMAATIOJÄRJESTELMÄN TOTEUTUS...39 J7.2.1 Yleistä...39 J7.2.2 Järjestelmän nopeusvaatimukset...39 J7.2.3 Valvomolaitteet...40 J7.2.4 Huoltokäyttöpääte...40 J7.2.5 Dynaamiset prosessikaaviot...40 J7.3 ALAKESKUKSET (VAK:IT)...41 J7.3.1 Rakenne...41 J7.3.2 Alakeskuskortit ja moduulit...41 J7.3.3 Digitaaliset lähdöt (DO)...41 J7.3.4 Digitaaliset tulot (DI)...41 J7.3.5 Analogiset lähdöt (AO)...41 J7.3.6 Analogiset tulot (AI)...42 J7.4 PERUSTOIMINNAT...42 J7.4.1 Käyntiohjaukset...42 J7.4.2 Käyttötilavalvonta...42 J7.4.3 Hälytystoiminnot...42 J7.4.4 Ohjelmalliset hälytykset...42 J7.4.5 DDC-säätöohjelmat...42 J7.4.6 Aikaohjelmat...43 J7.4.7 Lukitukset ja pakko-ohjaukset...43 J7.4.8 Laskentaohjelmat...43 J7.4.9 Lämmön talteenoton hyötysuhde...43 J7.5 KENTTÄLAITTEET...43 J7.5.1 Lämpötilan- ja paine-eron mittaus...43 J7.5.2 Suodatinvahdit...44 J7.5.3 Lämpötilan ja paine-eron osoittavat mittarit...44 J7.5.4 Jäätymisvahdit...44 J7.5.5 Toimilaitteet...44 J7.5.6 Säätöventtiilit...44 J7.5.7 Taajuusmuuttajat...45 G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

5 REJLERS OY LVIA-SELITYS Sivu 5 G0 G00 LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET LVI-JÄRJESTELMIEN YLEISET VAATIMUKSET G00.00 Tiedot rakennushankkeesta Säkylän koulukeskus saneerataan ja rakennetaan laajennus. G00.01 Rakennushanke ja sen sijainti Hankkeen nimi: Nakkilan yhteiskoulu Sijainti: Osoite: Rakennustoimenpide: peruskorjaus / keittiömuutos G00.02 Rakennuttaja Nakkilan kunta, Tekninen lautakunta Porintie NAKKILA Rakennuttajan edustajat Käyttäjän edustajat Harri Kukkula, tekninen johtaja Puhelin: Telekopio: Sähköposti: Rakennuttamis- ja työmaavalvontatehtävät Pekka Varheensalo, sivistysjohtaja Puhelin: Telekopio: Sähköposti: Irmeli Ojakoski, ruokapalveluyksikön esimies Puhelin: Telekopio: Sähköposti: Pasi Rantala, Yhteiskoulun / Lukion rehtori Puhelin: Telekopio: Sähköposti: Teemu Harjunen, rakennusmestari Puhelin: Telekopio: Sähköposti: G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

6 REJLERS OY LVIA-SELITYS Sivu 6 G00.04 Suunnittelijat, asiantuntijat Arkkitehtisuunnittelu Mikko Uotila, Arkkitehtisuunnittelu Mikko Uotila Jumpurintie 71, URJALA Puhelin: Telekopio: Sähköposti: Rakennesuunnittelu Harri Setälä, Rakentajainpalvelu Hartekat Oy Pohjoispuisto 3, PORI Puhelin: Telekopio: Sähköposti: LVIA-suunnittelu Tapani Honkanen, Rejlers Oy Isolinnankatu 22 B, PORI Puhelin: Telekopio: Sähköposti: Sähkösuunnittelu Suunnittelun avustus / keittiölaitteet Toni Virtanen, Rejlers Oy Pinninkatu 55 A, TAMPERE Puhelin: Telekopio: Sähköposti: Martti Hintikka, Electrolux Simolankatu 22, TURKU Puhelin: Telekopio: Sähköposti: G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

7 REJLERS OY LVIA-SELITYS Sivu 7 G01 LVI-HANKINNAT JA TYÖT G01.00 LVI-hankintojen ja -töiden yleiset vaatimukset LVI-hankintoihin ja -töihin kuuluvien velvoitteiden toteuttajasta käytetään LVIselostuksessa nimitystä urakoitsija ja tämän velvoitteista urakka. Urakkaan kuuluvat seuraavien yleisten juridis-taloudellisten asiakirjojen urakoitsijaa koskevat velvoitteet: rakennusurakan yleiset sopimusehdot YSE 1998 sivu- ja aliurakoita koskevat muutokset rakennusurakan yleisiin sopimusehtoihin YSE 1998 Urakkaan kuuluvat em. velvoitteiden lisäksi urakkaohjelmassa ja urakkarajaliitteessä, LVI-selostuksen urakoitsijalle kuuluvissa osissa, luvuissa ja kohdissa sekä LVIpiirustuksissa tms. LVI-asiakirjoissa selostetut velvoitteet, työt ja tarvikkeet hankintoineen, asennuksineen ja tarkastuksiin, käyttöönottoon ja takuuaikaan liittyvine töineen. LVI-piirustuksissa tms. LVI-asiakirjoissa esitetyt yksittäisratkaisut toteutetaan vaikka ne poikkeaisivatkin LVI-RYL 2002:n esimerkkiratkaisuista. Yhteistyö, tietojenvaihto ja työnjohto Urakoitsijan edustajan tulee osallistua työmaakokouksiin ja kutsuttaessa muihin työtä koskeviin neuvotteluihin ja tarkastuksiin rakennuttajan määräämissä paikoissa. Urakoitsijan tulee olla kiinteässä yhteistyössä rakennuttajan, käyttäjän sekä muiden urakoitsijoiden kanssa, sopia asennusjärjestyksestä, toimittaa muille urakoitsijoille heidän tarvitsemansa tiedot ja huolehtia siitä, että asennetut laitteet eivät estä muiden laitteiden huoltoa. Urakoitsijat laativat ennen asennustöitä tietojenvaihtoaikataulun, jossa esitetään eri osapuolien työsuorituksien kannalta tärkeiden tietojen toimittamiselle tavoiteajat. Aikataulussa huomioidaan mm. seuraavien tietojen toimitus: urakoitsijan piirustukset koneiden sähkötehot piiri- ja kytkentäkaaviot laiteluettelot, jossa on esitetty laitteiden tyypit ja valmistaja kuljetusreittien tarkastukset Urakoitsija suorittaa laitoksen lopullisen säädön ja koekäytön samanaikaisesti muiden urakoitsijoiden kanssa niiltä osin, joissa tulos riippuu yhteistoiminnasta. Urakoitsija järjestää työmaalla pätevän työjohdon, johon katsotaan kuuluvan mm. että urakoitsija nimeää tätä työtä varten yhden työnjohtajistaan että asentajilla on käytettävissä yksityiskohtaiset tiedot asennuksista piirustuksineen - että työnjohtaja on selvillä myös toisten urakoitsijoiden laitteiden sijoituksista ja työvaiheista G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

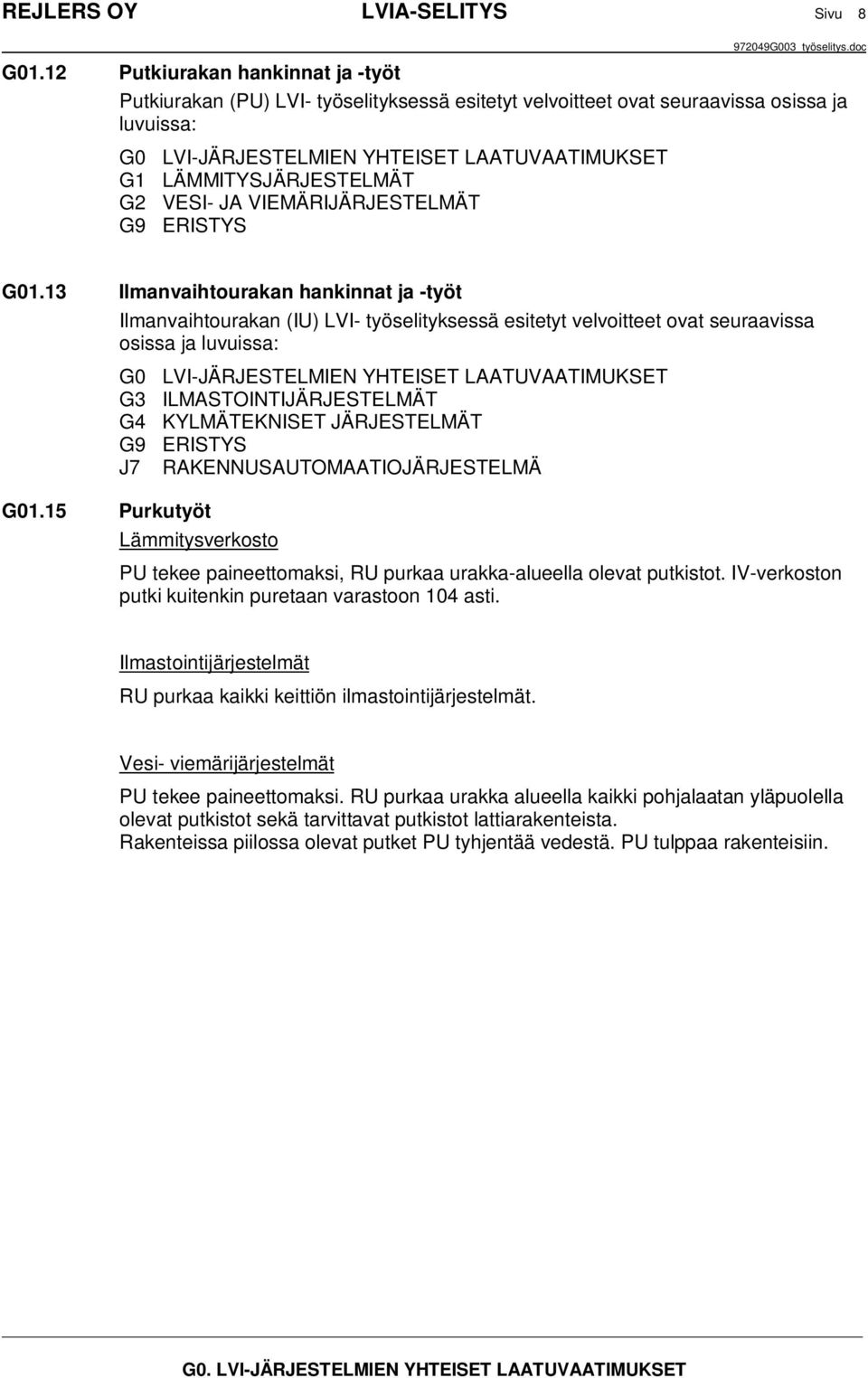

8 REJLERS OY LVIA-SELITYS Sivu 8 G01.12 Putkiurakan hankinnat ja -työt Putkiurakan (PU) LVI- työselityksessä esitetyt velvoitteet ovat seuraavissa osissa ja luvuissa: G0 LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET G1 LÄMMITYSJÄRJESTELMÄT G2 VESI- JA VIEMÄRIJÄRJESTELMÄT G9 ERISTYS G01.13 Ilmanvaihtourakan hankinnat ja -työt G01.15 Purkutyöt Ilmanvaihtourakan (IU) LVI- työselityksessä esitetyt velvoitteet ovat seuraavissa osissa ja luvuissa: G0 LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET G3 ILMASTOINTIJÄRJESTELMÄT G4 KYLMÄTEKNISET JÄRJESTELMÄT G9 ERISTYS J7 RAKENNUSAUTOMAATIOJÄRJESTELMÄ Lämmitysverkosto PU tekee paineettomaksi, RU purkaa urakka-alueella olevat putkistot. IV-verkoston putki kuitenkin puretaan varastoon 104 asti. Ilmastointijärjestelmät RU purkaa kaikki keittiön ilmastointijärjestelmät. Vesi- viemärijärjestelmät PU tekee paineettomaksi. RU purkaa urakka alueella kaikki pohjalaatan yläpuolella olevat putkistot sekä tarvittavat putkistot lattiarakenteista. Rakenteissa piilossa olevat putket PU tyhjentää vedestä. PU tulppaa rakenteisiin. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

9 REJLERS OY LVIA-SELITYS Sivu 9 G04 LVI-TUOTTEET ( LAITTEISTOT, KONEET, LAITTEET, VARUSTEET JA TARVIKKEET) G04.00 LVI-tuotteiden ( laitteistot, koneet, laitteet, varusteet ja tarvikkeet) yleiset vaatimukset Kauppanimellä mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla. Urakoitsijan on hankittava haluamalleen vaihdolle suunnittelijan ja rakennuttajan suostumus. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää kuitenkin esittäjälle. Urakoitsijan käyttäessä alaurakoitsijoita ja -hankkijoita on nämä esitettävä rakennuttajan hyväksyttäväksi ennen ko. erikoistyön aloittamista ja urakoitsijan on varmistauduttava ja valvottava, että alaurakoitsijat ja -hankkijat noudattavat LVItarvikkeista annettuja ohjeita. Samantyyppiset LVI-tarvikeryhmät, kuten pumput, lämmönsiirtimet ja laitosvarusteet, valitaan saman tehtaan tuotteista, ellei ole toisin mainittu. Laitteiden ja asennustarvikkeiden materiaali on yleensä merkitty piirustuksiin ja työselostukseen. Mikäli materiaalimerkintä puuttuu, valitsee urakoitsija tarkoitukseen soveltuvan materiaalin eri laitteiden ja asennustarvikkeiden kohdalla esitettyjen ohjeiden mukaan, ottaen huomioon esim. virtaavan aineen ja ympäristöolosuhteet. Valinnassa on kiinnitettävä huomio erityisesti korroosionestoon. G04.20 Vaihtokelpoisuus toteutettavissa LVI-järjestelmissä Urakoitsija toimittaa tarvittavat tiedot sovittuun työaikatauluun ja hankintojensa toimitusaikoihin nähden ajoissa muille urakoitsijoille, rakennuttajalle, käyttäjälle ja LVI-valvojalle. Urakoitsijalla on mahdollisuus käyttää LVI-selostuksessa ja piirustuksissa määriteltyjen laitteiden ja tarvikkeiden tilalla muita vastaavia laitteita. Tällöin niiden on kooltaan, sijoitukseltaan, toiminnaltaan ja teknisiltä arvoiltaan läheisesti vastattava urakka-asiakirjoissa määriteltyjä laitteita. Ko. laitteiden ja tarvikkeiden valinnalle on saatava rakennuttajan, käyttäjän ja LVI-valvojan hyväksyntä ennen niiden hankintaa. Vastaavuudesta on vastuussa urakoitsija. G04.21 Valintaehdotukset toteutettavissa LVI-järjestelmissä Urakoitsija laatii laskelmat sekä tekee halutessaan laitevalintaehdotuksensa: kannakointijärjestelmästä ilmastoinnin jäähdytyslaitteista käytettävistä päätelaitteista kanavistojen säädöstä puhaltimien tehoista äänenvaimennusrakenteista ja tärinäneristimistä kanavistojen äänenvaimennuksista G04.22 LVI-tuotteisiin liittyvät toteuttajan laatimat piirustukset Kaikki urakoitsijan laatimat piirustukset on esitettävä rakennuttajalle hyväksyttäväksi. Urakoitsijan tulee laatia laitteiden kokoonpano, asennus- ja huoltotilan tarpeiden selvittämiseksi ainakin seuraavat piirustukset: G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

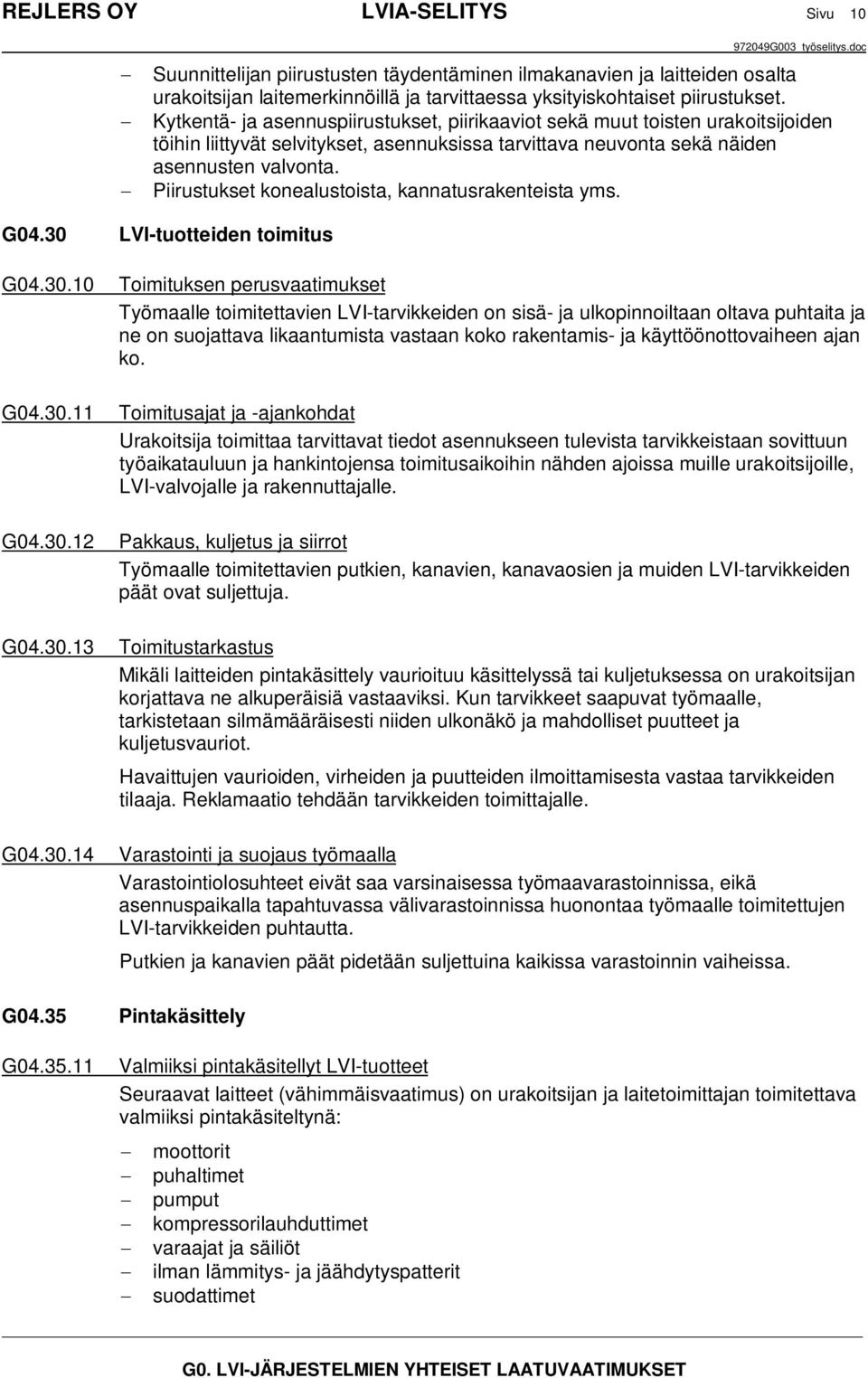

10 REJLERS OY LVIA-SELITYS Sivu 10 Suunnittelijan piirustusten täydentäminen ilmakanavien ja laitteiden osalta urakoitsijan laitemerkinnöillä ja tarvittaessa yksityiskohtaiset piirustukset. Kytkentä- ja asennuspiirustukset, piirikaaviot sekä muut toisten urakoitsijoiden töihin liittyvät selvitykset, asennuksissa tarvittava neuvonta sekä näiden asennusten valvonta. Piirustukset konealustoista, kannatusrakenteista yms. G04.30 LVI-tuotteiden toimitus G Toimituksen perusvaatimukset Työmaalle toimitettavien LVI-tarvikkeiden on sisä- ja ulkopinnoiltaan oltava puhtaita ja ne on suojattava likaantumista vastaan koko rakentamis- ja käyttöönottovaiheen ajan ko. G Toimitusajat ja -ajankohdat Urakoitsija toimittaa tarvittavat tiedot asennukseen tulevista tarvikkeistaan sovittuun työaikatauluun ja hankintojensa toimitusaikoihin nähden ajoissa muille urakoitsijoille, LVI-valvojalle ja rakennuttajalle. G Pakkaus, kuljetus ja siirrot Työmaalle toimitettavien putkien, kanavien, kanavaosien ja muiden LVI-tarvikkeiden päät ovat suljettuja. G Toimitustarkastus Mikäli laitteiden pintakäsittely vaurioituu käsittelyssä tai kuljetuksessa on urakoitsijan korjattava ne alkuperäisiä vastaaviksi. Kun tarvikkeet saapuvat työmaalle, tarkistetaan silmämääräisesti niiden ulkonäkö ja mahdolliset puutteet ja kuljetusvauriot. Havaittujen vaurioiden, virheiden ja puutteiden ilmoittamisesta vastaa tarvikkeiden tilaaja. Reklamaatio tehdään tarvikkeiden toimittajalle. G Varastointi ja suojaus työmaalla Varastointiolosuhteet eivät saa varsinaisessa työmaavarastoinnissa, eikä asennuspaikalla tapahtuvassa välivarastoinnissa huonontaa työmaalle toimitettujen LVI-tarvikkeiden puhtautta. Putkien ja kanavien päät pidetään suljettuina kaikissa varastoinnin vaiheissa. G04.35 Pintakäsittely G Valmiiksi pintakäsitellyt LVI-tuotteet Seuraavat laitteet (vähimmäisvaatimus) on urakoitsijan ja laitetoimittajan toimitettava valmiiksi pintakäsiteltynä: moottorit puhaltimet pumput kompressorilauhduttimet varaajat ja säiliöt ilman lämmitys- ja jäähdytyspatterit suodattimet G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

11 REJLERS OY LVIA-SELITYS Sivu 11 säleiköt, venttiilit, palopellit ja säätöpellit koteloidut ilmanvaihtokojeet kojekeskukset mittaus- ja säätölaitteet HUOM! KAIKKI NÄKYVIIN JÄÄVÄT SUUNNITELMISSA ESITETYT LVI- TUOTTEET TOIMITETAAN VALMIIKSI VALKOISEKSI POHJAMAALATTUINA TAI PINNOITETTUINA! WC:SSÄ, PESUTILOISSA YMS. NÄKYVIIN JÄÄVÄT PUTKET KROMATTUJA G Työmaalla pintakäsiteltävät LVI-tuotteet Pintakäsittelemättömien teräsosien suojamaalaukset tehdään SFS 4962 mukaisesti. Korroosionestomaalaus SFS 4957 mukaan. Kaikkien toimitettavien osien on oltava suojamaalattuja, sinkittyjä tai RFe/HFeterästä. G Puhdistus työmaalla tapahtuvaa pintakäsittelyä varten Puhdistuksen laadun ja laajuuden on vastattava LVI-tarvikkeiden käyttökohteen edellyttämää lopullista pintakäsittelyä. G06 ASENNUSTYÖ G06.00 Asennustyön yleiset vaatimukset Asennettujen putkien ja kanavien päät suljetaan väliaikaisilla tulpilla aina asennustyön keskeytyessä. Päätelaitteita ei saa asentaa ennen kuin siivous on tehty. G Esteettiset vaatimukset Urakoitsijan on asennuksissaan noudatettava myös sisustuspiirustuksia ja muita erikoispiirustuksia, joita arkkitehti tai muu asiantuntija urakka-aikana rakennuttajan kautta toimittaa. Urakoitsijan on ennen asennustensa aloittamista ao. kohteessa vaadittava ko. piirustukset käyttöönsä riittävän ajoissa. G Äänitekniset vaatimukset LVI-asennukset eivät saa heikentää rakenteiden ääneneristävyyttä alle rakenteen vaatimustason. Äänimittaukset tulee tehdä kalibroiduilla laitteilla, tarvittaessa äänimittaukset tehdään yöllä urakkaan sisältyvinä. Urakoitsija asentaa kaikki hankkimansa koneet ja laitteet, joissa on pyöriviä, osittain toimivia tai muuten runkoääntä synnyttäviä osia, hankkimiensa tärinäneristimien varaan. Tärinäneristimille sijoitettujen laitteiden putket liitetään laitteisiin joustavilla liitososilla. Laitteiden ja rakennusrungon välillä ei saa olla mitään suoraa tai jäykän väliaineen kautta tapahtuvaa kosketusta. G06.11 Selvitykset Työsuoritukseen vaikuttavien putkistojen ja kaapeleiden täsmällinen sijainti on ennen töihin ryhtymistä selvitettävä. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

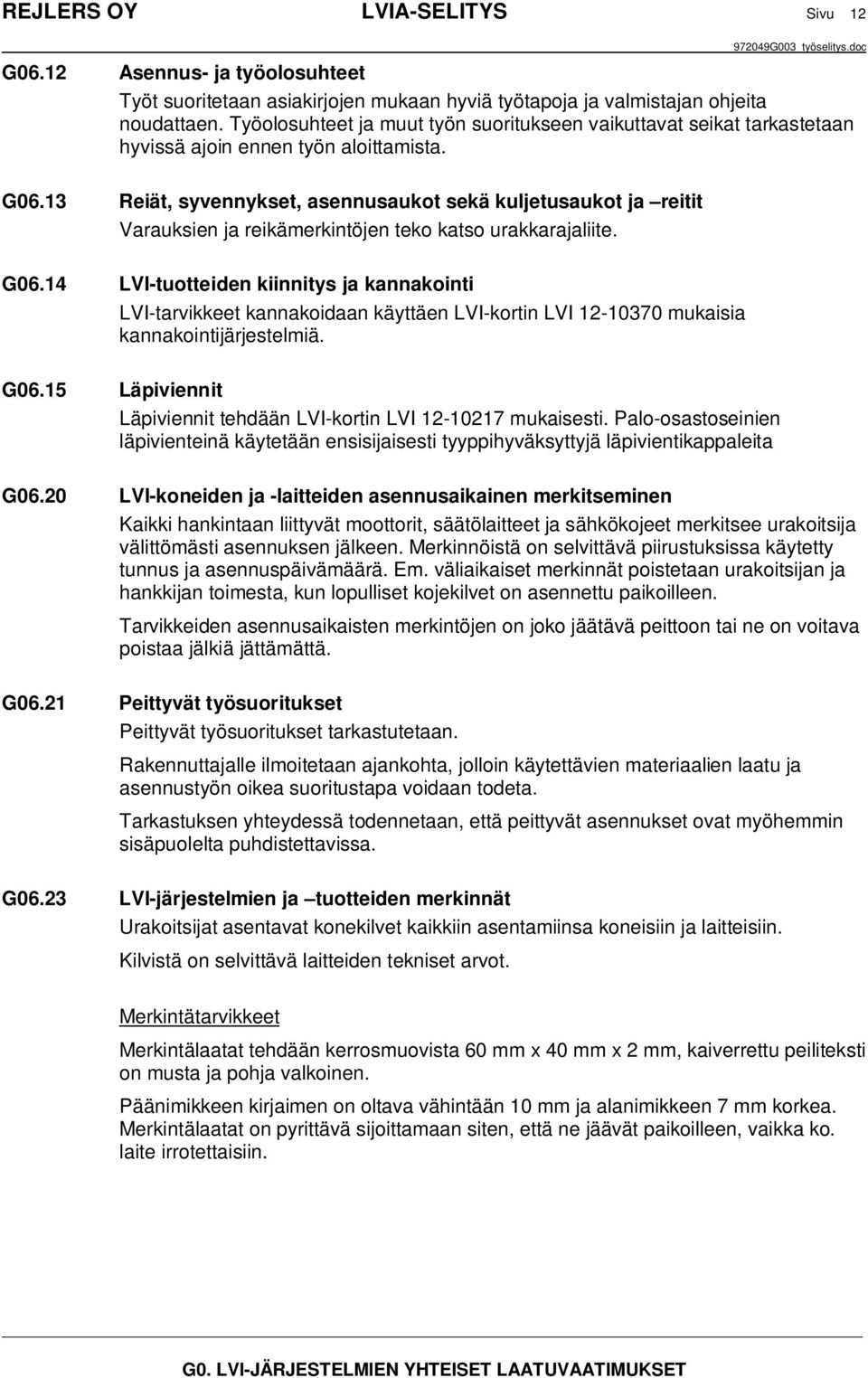

12 REJLERS OY LVIA-SELITYS Sivu 12 G06.12 Asennus- ja työolosuhteet Työt suoritetaan asiakirjojen mukaan hyviä työtapoja ja valmistajan ohjeita noudattaen. Työolosuhteet ja muut työn suoritukseen vaikuttavat seikat tarkastetaan hyvissä ajoin ennen työn aloittamista. G06.13 Reiät, syvennykset, asennusaukot sekä kuljetusaukot ja reitit Varauksien ja reikämerkintöjen teko katso urakkarajaliite. G06.14 LVI-tuotteiden kiinnitys ja kannakointi LVI-tarvikkeet kannakoidaan käyttäen LVI-kortin LVI mukaisia kannakointijärjestelmiä. G06.15 Läpiviennit Läpiviennit tehdään LVI-kortin LVI mukaisesti. Palo-osastoseinien läpivienteinä käytetään ensisijaisesti tyyppihyväksyttyjä läpivientikappaleita G06.20 LVI-koneiden ja -laitteiden asennusaikainen merkitseminen Kaikki hankintaan liittyvät moottorit, säätölaitteet ja sähkökojeet merkitsee urakoitsija välittömästi asennuksen jälkeen. Merkinnöistä on selvittävä piirustuksissa käytetty tunnus ja asennuspäivämäärä. Em. väliaikaiset merkinnät poistetaan urakoitsijan ja hankkijan toimesta, kun lopulliset kojekilvet on asennettu paikoilleen. Tarvikkeiden asennusaikaisten merkintöjen on joko jäätävä peittoon tai ne on voitava poistaa jälkiä jättämättä. G06.21 Peittyvät työsuoritukset Peittyvät työsuoritukset tarkastutetaan. Rakennuttajalle ilmoitetaan ajankohta, jolloin käytettävien materiaalien laatu ja asennustyön oikea suoritustapa voidaan todeta. Tarkastuksen yhteydessä todennetaan, että peittyvät asennukset ovat myöhemmin sisäpuolelta puhdistettavissa. G06.23 LVI-järjestelmien ja tuotteiden merkinnät Urakoitsijat asentavat konekilvet kaikkiin asentamiinsa koneisiin ja laitteisiin. Kilvistä on selvittävä laitteiden tekniset arvot. Merkintätarvikkeet Merkintälaatat tehdään kerrosmuovista 60 mm x 40 mm x 2 mm, kaiverrettu peiliteksti on musta ja pohja valkoinen. Päänimikkeen kirjaimen on oltava vähintään 10 mm ja alanimikkeen 7 mm korkea. Merkintälaatat on pyrittävä sijoittamaan siten, että ne jäävät paikoilleen, vaikka ko. laite irrotettaisiin. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

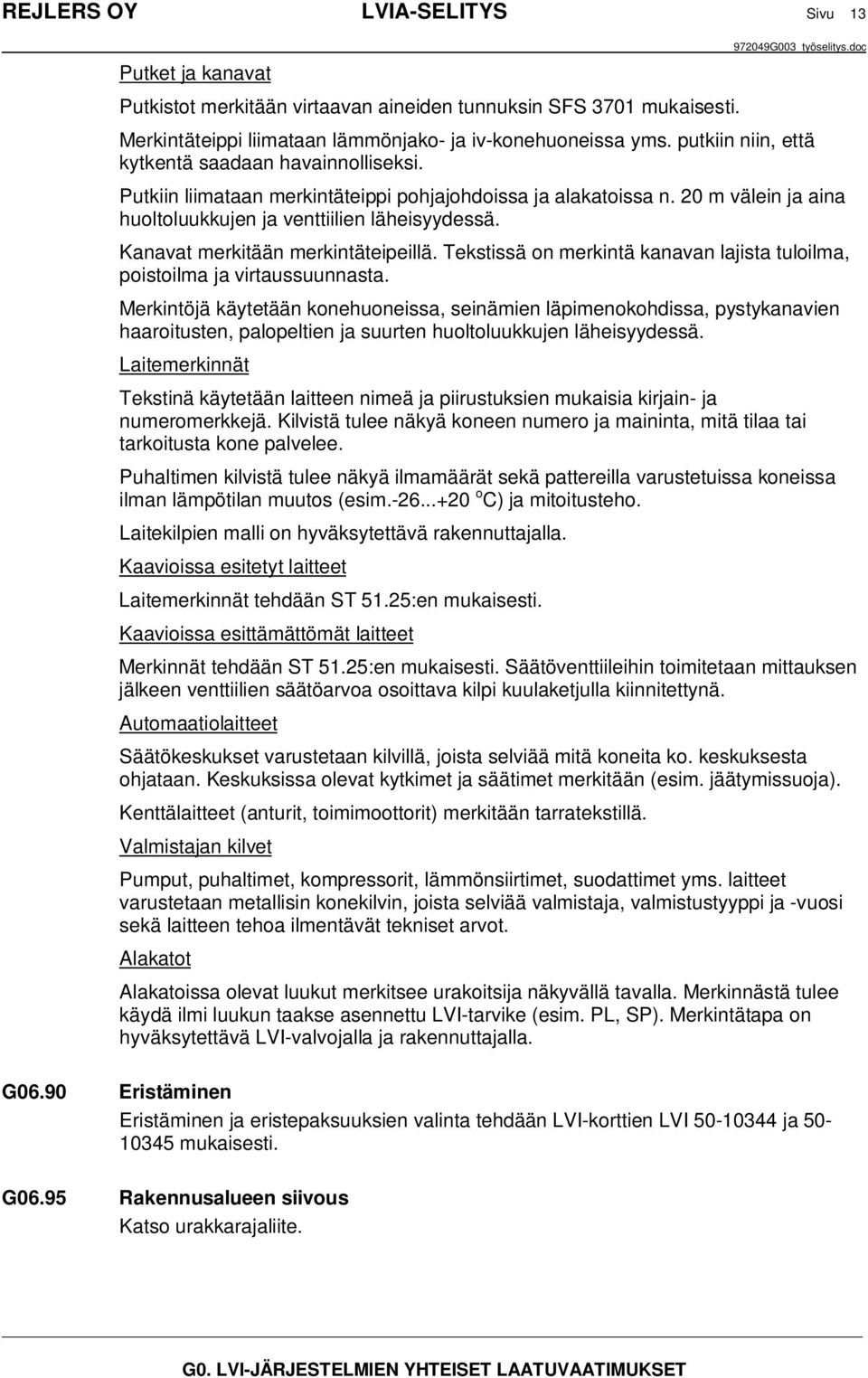

13 REJLERS OY LVIA-SELITYS Sivu 13 Putket ja kanavat Putkistot merkitään virtaavan aineiden tunnuksin SFS 3701 mukaisesti. Merkintäteippi liimataan lämmönjako- ja iv-konehuoneissa yms. putkiin niin, että kytkentä saadaan havainnolliseksi. Putkiin liimataan merkintäteippi pohjajohdoissa ja alakatoissa n. 20 m välein ja aina huoltoluukkujen ja venttiilien läheisyydessä. Kanavat merkitään merkintäteipeillä. Tekstissä on merkintä kanavan lajista tuloilma, poistoilma ja virtaussuunnasta. Merkintöjä käytetään konehuoneissa, seinämien läpimenokohdissa, pystykanavien haaroitusten, palopeltien ja suurten huoltoluukkujen läheisyydessä. Laitemerkinnät Tekstinä käytetään laitteen nimeä ja piirustuksien mukaisia kirjain- ja numeromerkkejä. Kilvistä tulee näkyä koneen numero ja maininta, mitä tilaa tai tarkoitusta kone palvelee. Puhaltimen kilvistä tulee näkyä ilmamäärät sekä pattereilla varustetuissa koneissa ilman lämpötilan muutos (esim o C) ja mitoitusteho. Laitekilpien malli on hyväksytettävä rakennuttajalla. Kaavioissa esitetyt laitteet Laitemerkinnät tehdään ST 51.25:en mukaisesti. Kaavioissa esittämättömät laitteet Merkinnät tehdään ST 51.25:en mukaisesti. Säätöventtiileihin toimitetaan mittauksen jälkeen venttiilien säätöarvoa osoittava kilpi kuulaketjulla kiinnitettynä. Automaatiolaitteet Säätökeskukset varustetaan kilvillä, joista selviää mitä koneita ko. keskuksesta ohjataan. Keskuksissa olevat kytkimet ja säätimet merkitään (esim. jäätymissuoja). Kenttälaitteet (anturit, toimimoottorit) merkitään tarratekstillä. Valmistajan kilvet Pumput, puhaltimet, kompressorit, lämmönsiirtimet, suodattimet yms. laitteet varustetaan metallisin konekilvin, joista selviää valmistaja, valmistustyyppi ja -vuosi sekä laitteen tehoa ilmentävät tekniset arvot. Alakatot Alakatoissa olevat luukut merkitsee urakoitsija näkyvällä tavalla. Merkinnästä tulee käydä ilmi luukun taakse asennettu LVI-tarvike (esim. PL, SP). Merkintätapa on hyväksytettävä LVI-valvojalla ja rakennuttajalla. G06.90 Eristäminen Eristäminen ja eristepaksuuksien valinta tehdään LVI-korttien LVI ja mukaisesti. G06.95 Rakennusalueen siivous Katso urakkarajaliite. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

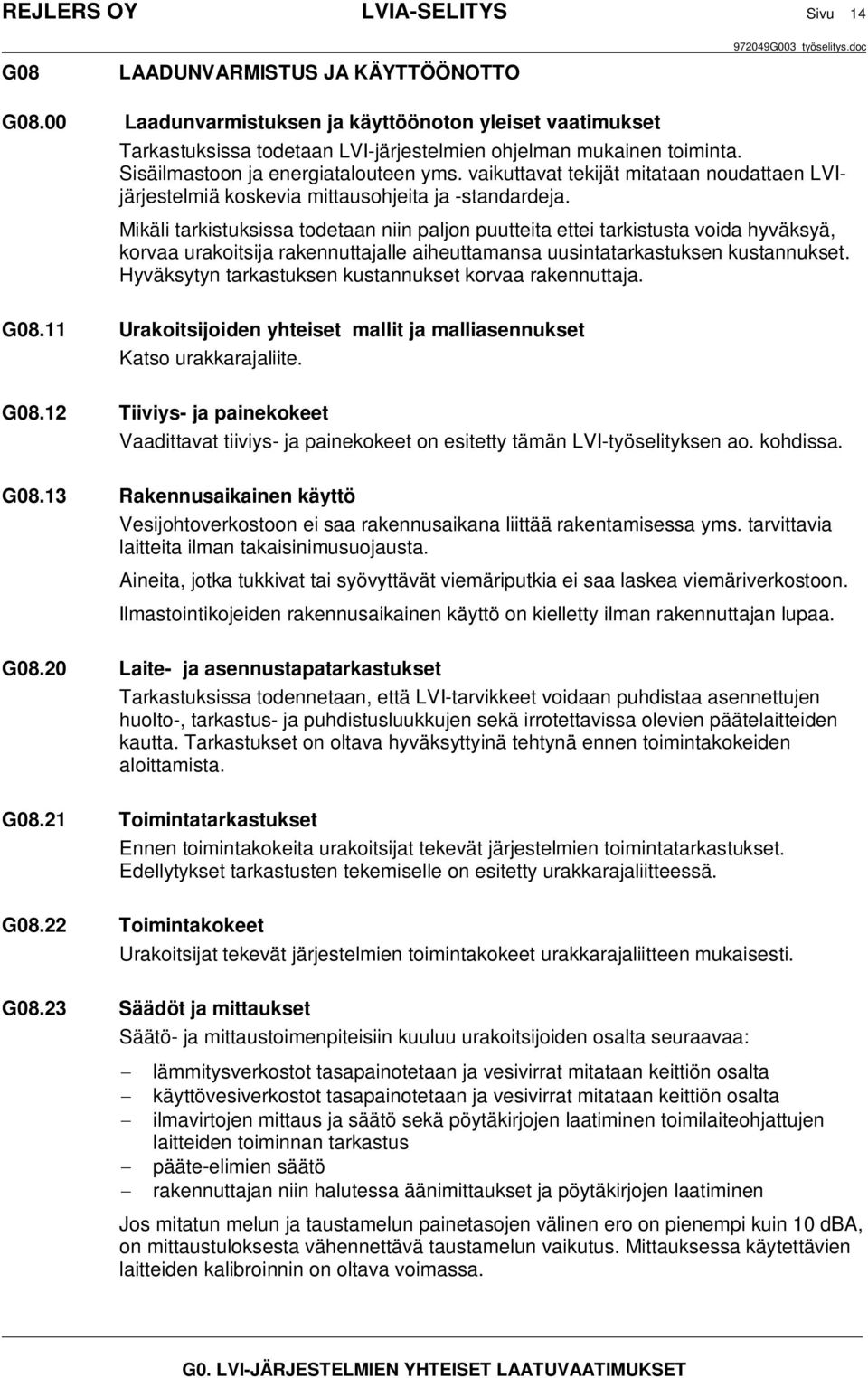

14 REJLERS OY LVIA-SELITYS Sivu 14 G08 LAADUNVARMISTUS JA KÄYTTÖÖNOTTO G08.00 Laadunvarmistuksen ja käyttöönoton yleiset vaatimukset Tarkastuksissa todetaan LVI-järjestelmien ohjelman mukainen toiminta. Sisäilmastoon ja energiatalouteen yms. vaikuttavat tekijät mitataan noudattaen LVIjärjestelmiä koskevia mittausohjeita ja -standardeja. Mikäli tarkistuksissa todetaan niin paljon puutteita ettei tarkistusta voida hyväksyä, korvaa urakoitsija rakennuttajalle aiheuttamansa uusintatarkastuksen kustannukset. Hyväksytyn tarkastuksen kustannukset korvaa rakennuttaja. G08.11 Urakoitsijoiden yhteiset mallit ja malliasennukset Katso urakkarajaliite. G08.12 Tiiviys- ja painekokeet Vaadittavat tiiviys- ja painekokeet on esitetty tämän LVI-työselityksen ao. kohdissa. G08.13 Rakennusaikainen käyttö Vesijohtoverkostoon ei saa rakennusaikana liittää rakentamisessa yms. tarvittavia laitteita ilman takaisinimusuojausta. Aineita, jotka tukkivat tai syövyttävät viemäriputkia ei saa laskea viemäriverkostoon. Ilmastointikojeiden rakennusaikainen käyttö on kielletty ilman rakennuttajan lupaa. G08.20 Laite- ja asennustapatarkastukset Tarkastuksissa todennetaan, että LVI-tarvikkeet voidaan puhdistaa asennettujen huolto-, tarkastus- ja puhdistusluukkujen sekä irrotettavissa olevien päätelaitteiden kautta. Tarkastukset on oltava hyväksyttyinä tehtynä ennen toimintakokeiden aloittamista. G08.21 Toimintatarkastukset Ennen toimintakokeita urakoitsijat tekevät järjestelmien toimintatarkastukset. Edellytykset tarkastusten tekemiselle on esitetty urakkarajaliitteessä. G08.22 Toimintakokeet Urakoitsijat tekevät järjestelmien toimintakokeet urakkarajaliitteen mukaisesti. G08.23 Säädöt ja mittaukset Säätö- ja mittaustoimenpiteisiin kuuluu urakoitsijoiden osalta seuraavaa: lämmitysverkostot tasapainotetaan ja vesivirrat mitataan keittiön osalta käyttövesiverkostot tasapainotetaan ja vesivirrat mitataan keittiön osalta ilmavirtojen mittaus ja säätö sekä pöytäkirjojen laatiminen toimilaiteohjattujen laitteiden toiminnan tarkastus pääte-elimien säätö rakennuttajan niin halutessa äänimittaukset ja pöytäkirjojen laatiminen Jos mitatun melun ja taustamelun painetasojen välinen ero on pienempi kuin 10 dba, on mittaustuloksesta vähennettävä taustamelun vaikutus. Mittauksessa käytettävien laitteiden kalibroinnin on oltava voimassa. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

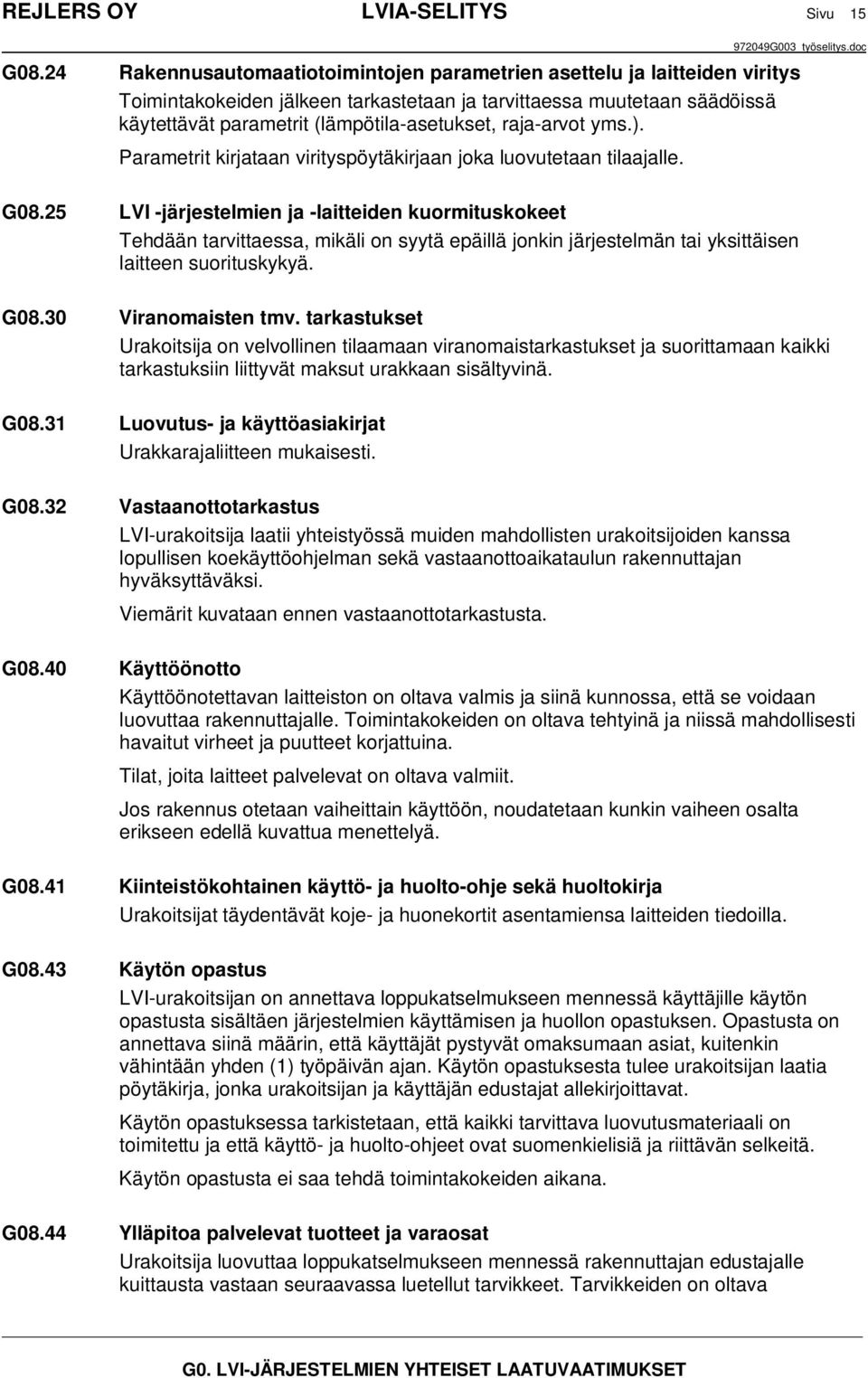

15 REJLERS OY LVIA-SELITYS Sivu 15 G08.24 Rakennusautomaatiotoimintojen parametrien asettelu ja laitteiden viritys Toimintakokeiden jälkeen tarkastetaan ja tarvittaessa muutetaan säädöissä käytettävät parametrit (lämpötila-asetukset, raja-arvot yms.). Parametrit kirjataan virityspöytäkirjaan joka luovutetaan tilaajalle. G08.25 LVI -järjestelmien ja -laitteiden kuormituskokeet Tehdään tarvittaessa, mikäli on syytä epäillä jonkin järjestelmän tai yksittäisen laitteen suorituskykyä. G08.30 Viranomaisten tmv. tarkastukset Urakoitsija on velvollinen tilaamaan viranomaistarkastukset ja suorittamaan kaikki tarkastuksiin liittyvät maksut urakkaan sisältyvinä. G08.31 Luovutus- ja käyttöasiakirjat Urakkarajaliitteen mukaisesti. G08.32 Vastaanottotarkastus LVI-urakoitsija laatii yhteistyössä muiden mahdollisten urakoitsijoiden kanssa lopullisen koekäyttöohjelman sekä vastaanottoaikataulun rakennuttajan hyväksyttäväksi. Viemärit kuvataan ennen vastaanottotarkastusta. G08.40 Käyttöönotto Käyttöönotettavan laitteiston on oltava valmis ja siinä kunnossa, että se voidaan luovuttaa rakennuttajalle. Toimintakokeiden on oltava tehtyinä ja niissä mahdollisesti havaitut virheet ja puutteet korjattuina. Tilat, joita laitteet palvelevat on oltava valmiit. Jos rakennus otetaan vaiheittain käyttöön, noudatetaan kunkin vaiheen osalta erikseen edellä kuvattua menettelyä. G08.41 Kiinteistökohtainen käyttö- ja huolto-ohje sekä huoltokirja Urakoitsijat täydentävät koje- ja huonekortit asentamiensa laitteiden tiedoilla. G08.43 Käytön opastus LVI-urakoitsijan on annettava loppukatselmukseen mennessä käyttäjille käytön opastusta sisältäen järjestelmien käyttämisen ja huollon opastuksen. Opastusta on annettava siinä määrin, että käyttäjät pystyvät omaksumaan asiat, kuitenkin vähintään yhden (1) työpäivän ajan. Käytön opastuksesta tulee urakoitsijan laatia pöytäkirja, jonka urakoitsijan ja käyttäjän edustajat allekirjoittavat. Käytön opastuksessa tarkistetaan, että kaikki tarvittava luovutusmateriaali on toimitettu ja että käyttö- ja huolto-ohjeet ovat suomenkielisiä ja riittävän selkeitä. Käytön opastusta ei saa tehdä toimintakokeiden aikana. G08.44 Ylläpitoa palvelevat tuotteet ja varaosat Urakoitsija luovuttaa loppukatselmukseen mennessä rakennuttajan edustajalle kuittausta vastaan seuraavassa luetellut tarvikkeet. Tarvikkeiden on oltava G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

16 REJLERS OY LVIA-SELITYS Sivu 16 tarkoituksenmukaisesti pakattuja ja ne on sijoitettava rakennuttajan osoittamaan paikkaan lähelle käyttöpistettä. 1 kpl varasarjoja kutakin pumpputyyppiä kohden käsittäen moottorin akselin akselitiivisteen juoksupyörän 1 kpl akselitiivistesarjaa kaikille pumpuille, joissa on akselitiiviste 1 vaihtosarja kiilahihnoja kutakin asennettua kiilahihnakäyttöä varten Ilmastoinnin jäähdytyslaitetyöt: mahdollisesti tarvittavat öljy- ja kylmäainesuodattimet yhtä vaihtokertaa varten G08.50 Takuuajan toimenpiteet G08.51 Takuuhuolto Takuuhuoltoon sisältyvät kaikki kustannukset, jotka aiheutuvat matkoista ja lähetyksistä huoltomatkojen yhteydessä. Huoltojen edellytetään tapahtuvan normaalina työaikana siten, että ne eivät häiritse käyttäjän toimintaa. 2 kertaa vuodessa tapahtuvien huoltokäyntien väli on vähintään 4 ja enintään 8 kuukautta. Huoltokäyntien yhteydessä takuun puitteissa uusittavat osat ja tarveaineet sisältyvät huoltoon. Kulutustarvikkeet ja aineet eivät sisälly huoltoon. Tilaaja velvoitetaan mahdollisimman pikaisesti ilmoittamaan urakoitsijalle havaitsemistaan toimintahäiriöistä sekä suuremman vian tai toimintahäiriön sattuessa myötävaikuttamaan toimenpiteillään vahinkojen rajoittamista mahdollisimman pieniksi. Mikäli laitoksessa ilmenee takuun piiriin luettavia vikoja, jotka edellyttävät käyntiä huoltokäyntien välillä, kuuluvat nämä välikäynnit takuuseen. Jokaisesta huoltokäynnistä on saatava laitoksen vastuunalaisen hoitajan kuittaus sekä osoitettava toimenpiteet, jotka on tehty ja lähetettävä kirjallinen selostus. Huoltokäynnin yhteydessä on suoritettava kaikkien laitteiden toiminnan yleistarkastus ja toiminnan kokeilu sekä tutkittava, että laitteita käytetään tarkoituksenmukaisesti ja oikaistava mahdolliset virheet, sekä annettava tarvittaessa käytönopastusta. Viimeinen huoltokäynti takuuaikana on suoritettava korkeintaan kuusi (6) viikkoa ennen takuuajan päättymistä. LVI-laitteiden takuu ja takuuajan huolto LVI- ja säätölaitteiden osalta takuu on kaksi (2) vuotta, alkaen hyväksytystä vastaanottopäivästä. Urakkaan sisällytetään varsinaisten laitteiden lisäksi laitteiden määräaikaishuolto takuuaikana. Ilmanvaihto- sekä säätö- ja valvontalaiteiden takuuajan huolto Automaattisten säätö- ja valvontalaitteiden huolto on suoritettava laitteiden valmistajan tai kotimaisen edustajan toimesta ja samanaikaisesti ilmastointilaitteiden huollon kanssa. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

17 REJLERS OY LVIA-SELITYS Sivu 17 2 kertaa vuodessa suoritettavat toimenpiteet : kiilahihnakäyttöjen tarkastus ja kiristys sekä tarvittaessa hihnojen vaihto, kaikki puhaltimien, moottoreiden ja muiden pyörivien laitteiden laakeriäänien, tärinän ja lämpenemisen tarkistus ja tarvittaessa korjaustoimenpiteet, kojeiden automaattisten säätölaitteiden säädön ja toiminnan tarkastus sekä tarvittaessa vikojen etsintä ja korjaus, huoltoon ei sisälly suodattimien puhdistus ja suodatinmattojen vaihto. Nämä toimenpiteet suorittaa laitoksen hoitohenkilökunta. Ilmanvaihtourakoitsija tarkistaa kuitenkin, että nämä toimenpiteet on asiallisesti suoritettu, sekä antaa tarvittaessa käytönopastusta. Kerran vuodessa suoritettavat toimenpiteet : säätöpeltien säleiden puhdistus ja laakerien rasvaus, tarvittava, valmistajien suosituksen mukaan tehtävä laitteiden laakerien ja liikkuvien osien voitelu silloin, kun se edellyttää laitteen purkamista. Kerran takuuaikana suoritettavat toimenpiteet : takuuajan lopulla tehtävä laitteiden syöpymissuojausten tarkistus siten, ettei ruostumista tai syöpymää esiinny. Korjaukset tarvikkeineen kuuluvat urakkaan. Putkilaitteiden takuuajan huolto Kerran vuodessa suoritetaan: kaikki pumppujen, moottoreiden ja muiden laitteiden toiminnan kokeilu, laakeriäänien, tärinän ja lämpenemisen tarkistus ja tarvittaessa korjaustoimenpiteet, urakkaan kuuluvien pumppujen ym. laitteiden käynnistys ja hälytyslaitteiden toiminta-arvojen tarkastus, putkisto-, pumppu- ja venttiilitiivistysten korjaus mikäli korjaus edellyttää tiivisteiden vaihtoa tai uuden pakkausta. Kalusteiden käyttöhanojen tiivisteiden vaihdon suorittaa hoitohenkilökunta, tarvittava valmistajien suosituksen mukaan tehtävä laitteiden laakerien ja liikkuvien osien voitelu silloin, kun se edellyttää laitteen purkamista. Kerran takuuaikana suoritettavat toimenpiteet: takuuajan lopulla tehtävä laitteiden syöpymissuojausten tarkistus siten, ettei ruostumista tai syöpymää esiinny. Korjaukset tarvikkeineen kuuluvat urakkaan. G0. LVI-JÄRJESTELMIEN YHTEISET LAATUVAATIMUKSET

18 REJLERS OY LVI-SELITYS Sivu 18 G003työselitys.doc G1 G10 LÄMMITYSJÄRJESTELMÄT Rakennus on liitetty Nakkilan kaukolämpöverkostoon. LÄMMITYSJÄRJESTELMIEN YLEISET VAATIMUKSET Asennustyössä on noudatettava Lämpölaitosyhdistys ry:n (K1/2003) määräyksiä ja ohjeita. G Olevat lämmitysjärjestelmät Keittiön osalla vanhat patterit ja putket uusitaan. Sekä vedetään IV-konehuoneeseen uusi IV-lämpölinja. G Lämmitysjärjestelmien asennustyön perusvaatimukset G Lämmitysverkoston merkintä Kaikki lämpöjohtoputket merkitään itseliimautuvilla virtaussuuntanuolilla ja teksteillä varustetuilla merkkiteipillä, joita liimataan putkistoihin niin, että ne saadaan havainnollisiksi. Laitteet yms. katso kohta G G Vesivahinkojen estämisen perusvaatimukset Lämmityslaitteet suunnitellaan ja asennetaan niin, että mahdollinen vuotovesi havaitaan mahdollisimman ajoissa. Vuotoveden tulee ohjautua näkyville helposti havaittavaan paikkaan. G Laadunvarmistus ja käyttöönotto G Toimintakokeet Toimintakokeen ajankohdasta ja laajuudesta sovitaan erikseen eri osapuolten kesken. Edellytykset kokeille ks. kohta G08 ja urakkarajaliite. G Säädöt ja mittaukset Verkostot täytetään suunnitelmien mukaisella nesteellä ja ne ilmataan. Verkosto on pääosin vanha. Säätö tapahtuu siten, että LVI-suunnittelijan ilmoittamat säätöarvot asetellaan keittön osan linjasäätöventtiileihin. Säätöarvot asetellaan vasta ilmaustyön jälkeen. Patteriventtiilit asetetaan piirustusten osoittamiin esisäätöarvoihin. Uusien linjasäätöventtiilien virtaamat mitataan ja säädetään suunnittelijalta erikseen saatavilla arvoilla. G Vastaanottotarkastus Vastaanottotarkastus määrätään erikseen eri osapuolten kesken. G Takuuajan toimenpiteet Lämmityslaitteiden takuuajan toimenpiteisiin kuuluvat kohdassa G08.51 luetellut toimenpiteet kohdan Putkilaitteiden takuuajan huolto mukaisesti suoritettuna. G1. LÄMMITYSJÄRJESTELMÄT

19 REJLERS OY LVI-SELITYS Sivu 19 G11 LÄMMÖNTUOTANTO G003työselitys.doc G1110 G12 G1211 Kauko- ja aluelämpö LÄMMÖNJAKELU Putkistot G Perusvaatimukset Pattereiden kytkentäputket, nousulinjat ja runkolinjojen DN läpimittaiset lämpöjohdot tehdään pääosin keskiraskaista saumallisista teräsputkista SFS Suuremmat lämpöjohdot tehdään saumattomasta teräsputkesta SFS G Asennus G Asennuksen perusvaatimukset Putkien asennuksessa noudatetaan suunnitelmapiirustuksia ja LVI-RYL 2002 soveltuvin osin. G Liittäminen DN läpimittaiset lämpöjohdot liitetään kierre-, hitsaus- tai laippaliitoksin. Suuremmat lämpöjohdot tehdään hitsaus- tai laippaliitoksin. G Kiinnitys ja kannakointi Kiinnitys ja kannakointi tehdään LVI-ohjekortin LVI mukaisesti. Tärinää eristäviä kannakkeita käytetään lämmönjakohuoneessa, ilmanvaihtokonehuoneissa sekä n. 20 m säteellä samassa kerroksessa em. tiloista. Tärinää eristävissä kannatusrakenteissa käytetään vaimennuskumia. Kannakeväli mitoitetaan siten, että vaimenninominaisuudet riittävät. G Läpiviennit Läpiviennit tehdään LVI-kortin LVI mukaisesti. Palo-osastoseinien läpivienteinä käytetään ensisijaisesti tyyppihyväksyttyjä läpivientikappaleita G Lämpölaajenemisen tasaaminen Putkistojen lämpölaajenemisen tasaaminen tehdään LVI-ohjekortin LVI ohjeiden mukaisesti. G1220 Pumput Ilmanvaihtokoneen lämmityspatterin kiertovesipumppu, vakionopeuksinen kuivamoottoripumppu. G Perusvaatimukset Kiertovesipumput ovat keskipakopumppuja. Pumput valitaan hyvältä toiminta-alueelta siten, että niiden virtaama voidaan suurentaa tai pienentää 10% sunnitellusta arvosta. Pumput ja moottorit valitaan siten, ettei niiden äänitaso ole häiritsevä. G1. LÄMMITYSJÄRJESTELMÄT

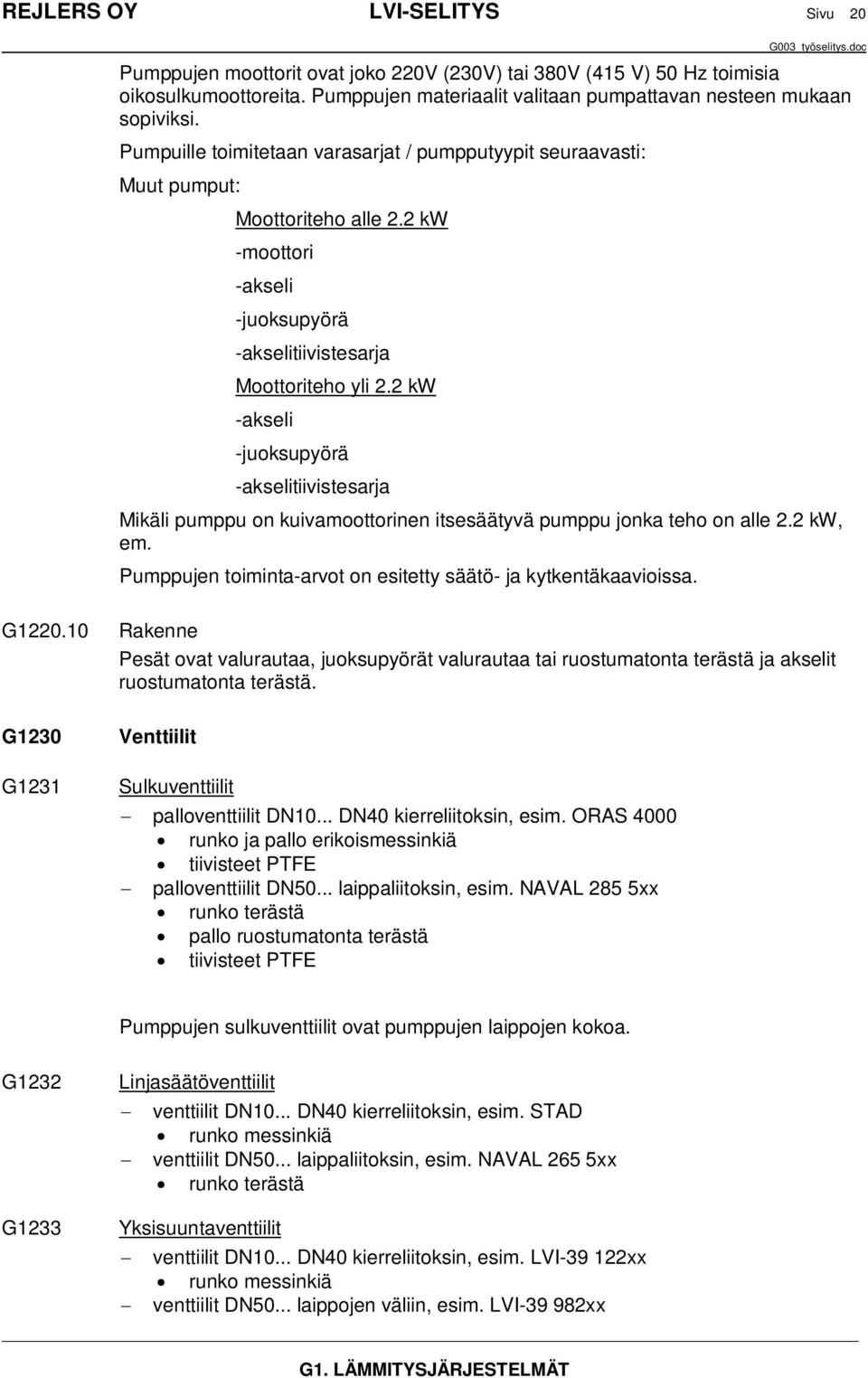

20 REJLERS OY LVI-SELITYS Sivu 20 G003työselitys.doc Pumppujen moottorit ovat joko 220V (230V) tai 380V (415 V) 50 Hz toimisia oikosulkumoottoreita. Pumppujen materiaalit valitaan pumpattavan nesteen mukaan sopiviksi. Pumpuille toimitetaan varasarjat / pumpputyypit seuraavasti: Muut pumput: Moottoriteho alle 2.2 kw -moottori -akseli -juoksupyörä -akselitiivistesarja Moottoriteho yli 2.2 kw -akseli -juoksupyörä -akselitiivistesarja Mikäli pumppu on kuivamoottorinen itsesäätyvä pumppu jonka teho on alle 2.2 kw, em. Pumppujen toiminta-arvot on esitetty säätö- ja kytkentäkaavioissa. G Rakenne Pesät ovat valurautaa, juoksupyörät valurautaa tai ruostumatonta terästä ja akselit ruostumatonta terästä. G1230 G1231 Venttiilit Sulkuventtiilit palloventtiilit DN10... DN40 kierreliitoksin, esim. ORAS 4000 runko ja pallo erikoismessinkiä tiivisteet PTFE palloventtiilit DN50... laippaliitoksin, esim. NAVAL 285 5xx runko terästä pallo ruostumatonta terästä tiivisteet PTFE Pumppujen sulkuventtiilit ovat pumppujen laippojen kokoa. G1232 G1233 Linjasäätöventtiilit venttiilit DN10... DN40 kierreliitoksin, esim. STAD runko messinkiä venttiilit DN50... laippaliitoksin, esim. NAVAL 265 5xx runko terästä Yksisuuntaventtiilit venttiilit DN10... DN40 kierreliitoksin, esim. LVI xx runko messinkiä venttiilit DN50... laippojen väliin, esim. LVI xx G1. LÄMMITYSJÄRJESTELMÄT
