1 Vt 5 Mikkelin kohta + Pursialan pohjavesiasioita

2

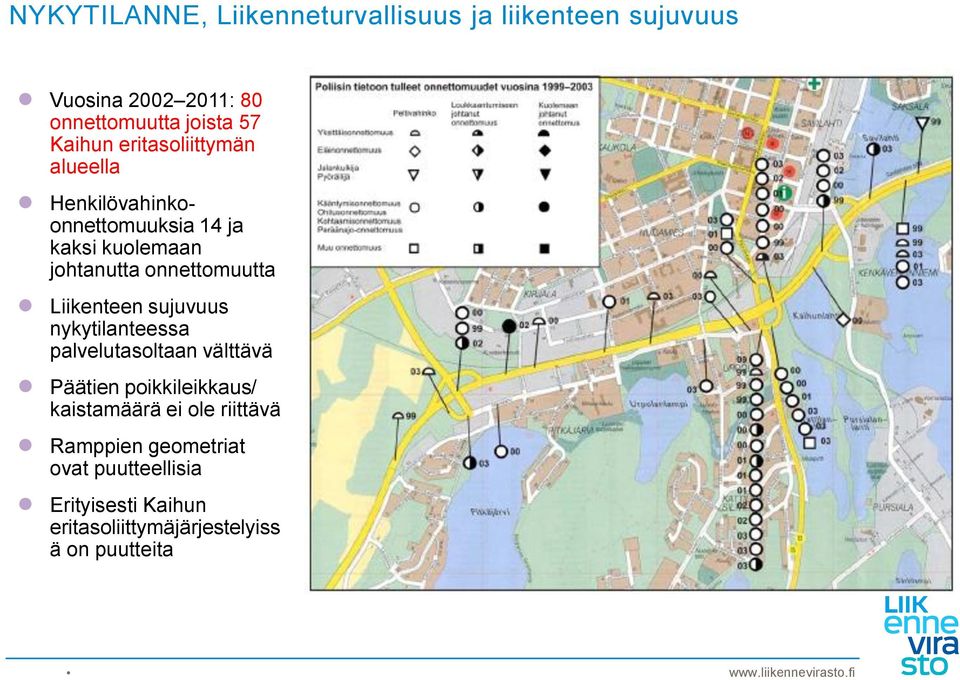

3 NYKYTILANNE, Liikenneturvallisuus ja liikenteen sujuvuus Vuosina : 80 onnettomuutta joista 57 Kaihun eritasoliittymän alueella Henkilövahinkoonnettomuuksia 14 ja kaksi kuolemaan johtanutta onnettomuutta Liikenteen sujuvuus nykytilanteessa palvelutasoltaan välttävä Päätien poikkileikkaus/ kaistamäärä ei ole riittävä Ramppien geometriat ovat puutteellisia Erityisesti Kaihun eritasoliittymäjärjestelyiss ä on puutteita

4 Vt 5 Mikkelin kohta; Parannuskohteet ja melusuojaukset

5 Hankkeen sisältö / Tie- ja katurakenteet Valtatiet; Välille Pitkäjärvi Kaihu rakennetaan toinen ajorata; 4-kaistainen osuus jatkuu Lisäkaistoja välille Kaihu Asema; kaistoja kpl Pitkäjärven, Kaihun ja Aseman eritasoliittymien ramppeja parannetaan sujuvimmiksi. Ramppien katuliittymiä parannetaan; Rinnekatu / ramppi liittymä porrastetaan T-liittymiksi. Uudet liikennevalot Kadut Rinnekatu parannetaan ja siirretään valtatien viereen. Rinnekadun / Sammonkadun liittymään kiertoliittymä Kevyen liikenteen yhteyksiä parannetaan mm; Uusi Kaihun alikulkukäytävä ja kevyen liikenteen yhteydet Kaihunharjun kautta Ristiinantielle ja Pursialankadulle. Rinnekadun alikulkukäytävä tuo turvallisuutta Ristiinantien suunnan kevyelle liikenteelle Kevyen liikenteen olosuhteet paranevat Rinnekadulla, kun ajoneuvoliikenne siirtyy kauemmaksi Uusi yhteys Setrikadun kautta

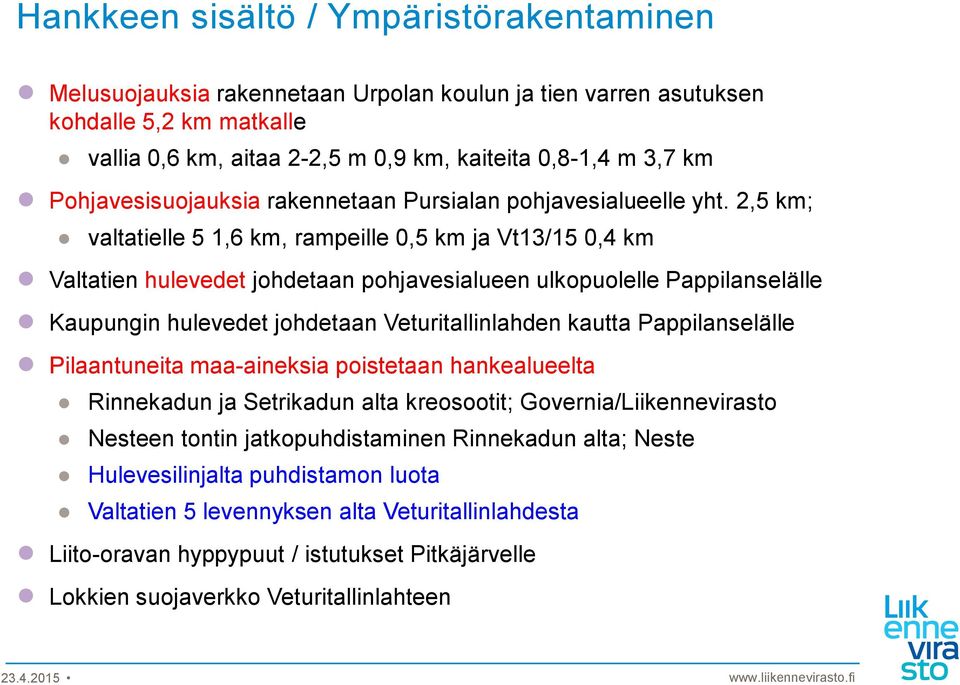

6 Hankkeen sisältö / Ympäristörakentaminen Melusuojauksia rakennetaan Urpolan koulun ja tien varren asutuksen kohdalle 5,2 km matkalle vallia 0,6 km, aitaa 2-2,5 m 0,9 km, kaiteita 0,8-1,4 m 3,7 km Pohjavesisuojauksia rakennetaan Pursialan pohjavesialueelle yht. 2,5 km; valtatielle 5 1,6 km, rampeille 0,5 km ja Vt13/15 0,4 km Valtatien hulevedet johdetaan pohjavesialueen ulkopuolelle Pappilanselälle Kaupungin hulevedet johdetaan Veturitallinlahden kautta Pappilanselälle Pilaantuneita maa-aineksia poistetaan hankealueelta Rinnekadun ja Setrikadun alta kreosootit; Governia/Liikennevirasto Nesteen tontin jatkopuhdistaminen Rinnekadun alta; Neste Hulevesilinjalta puhdistamon luota Valtatien 5 levennyksen alta Veturitallinlahdesta Liito-oravan hyppypuut / istutukset Pitkäjärvelle Lokkien suojaverkko Veturitallinlahteen

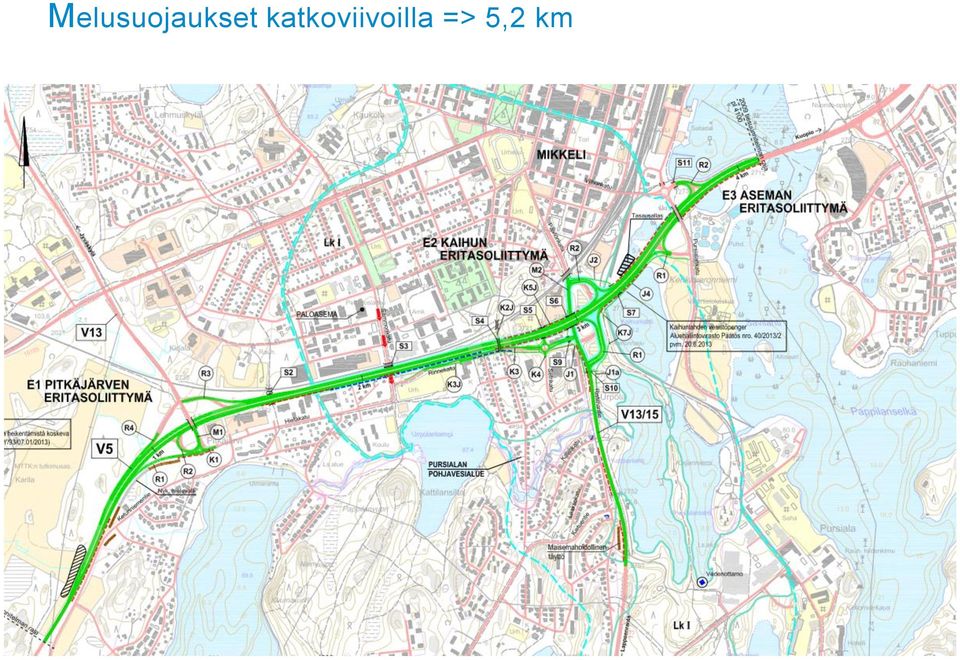

7 Melusuojaukset katkoviivoilla => 5,2 km

8 VT5 POIKKILEIKKAUS RINNEKADUN KOULUN KOHDALTA Pohjavesisuojaus Meluaita

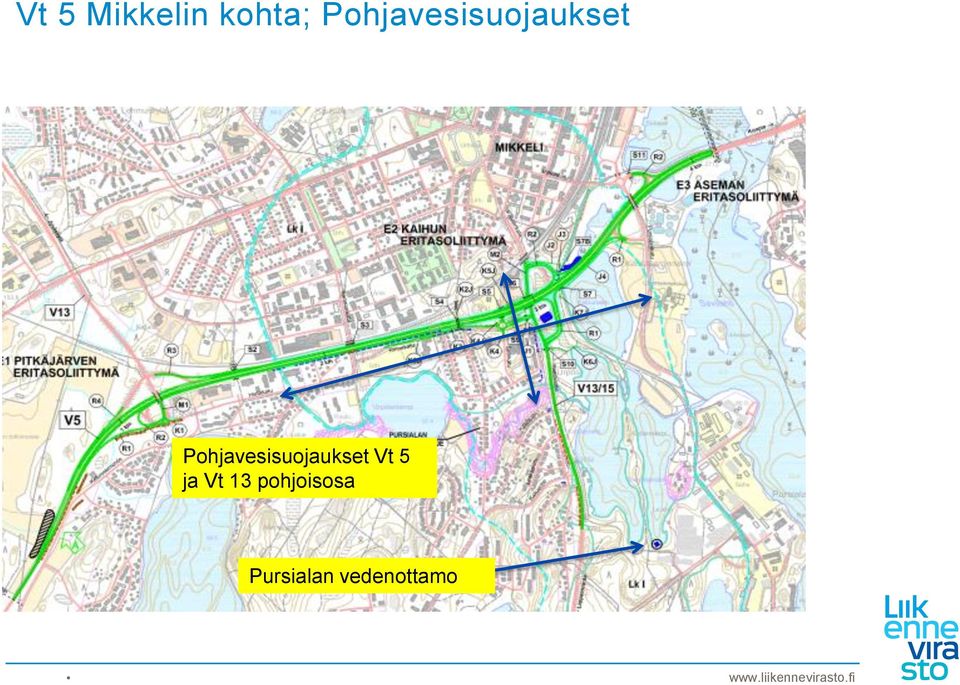

9 Vt 5 Mikkelin kohta; Pohjavesisuojaukset Pohjavesisuojaukset Vt 5 ja Vt 13 pohjoisosa Pursialan vedenottamo

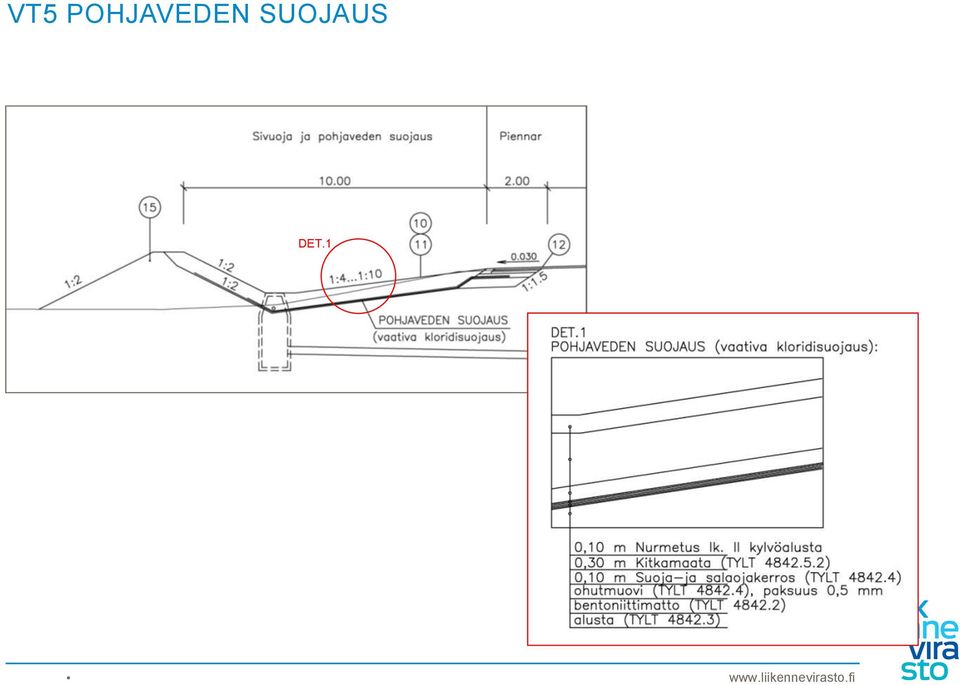

10 VT5 POHJAVEDEN SUOJAUS DET.1

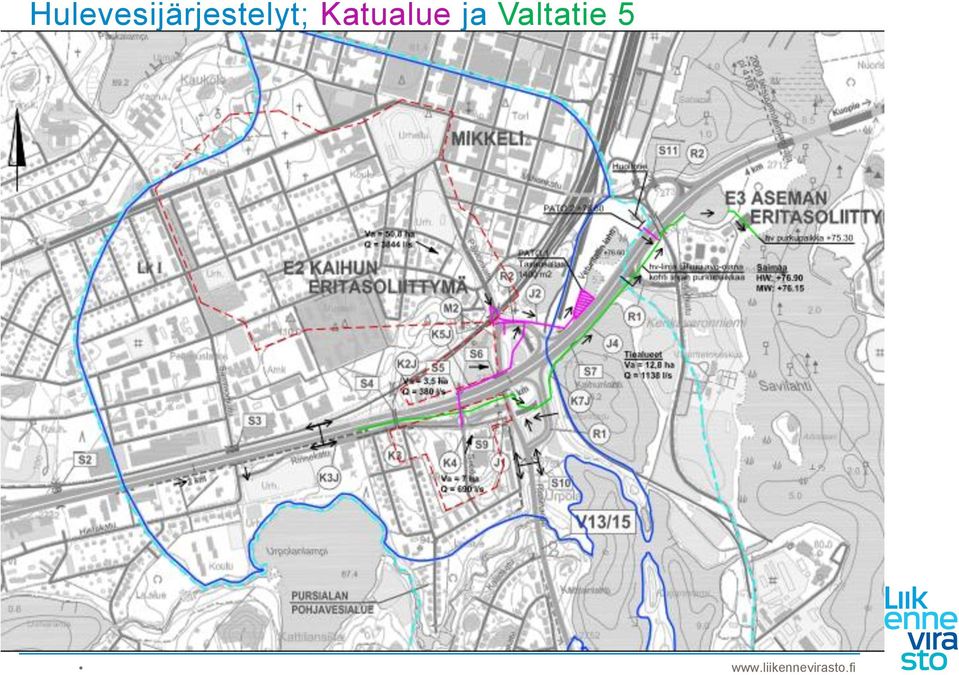

11 Hulevesijärjestelyt; Katualue ja Valtatie 5

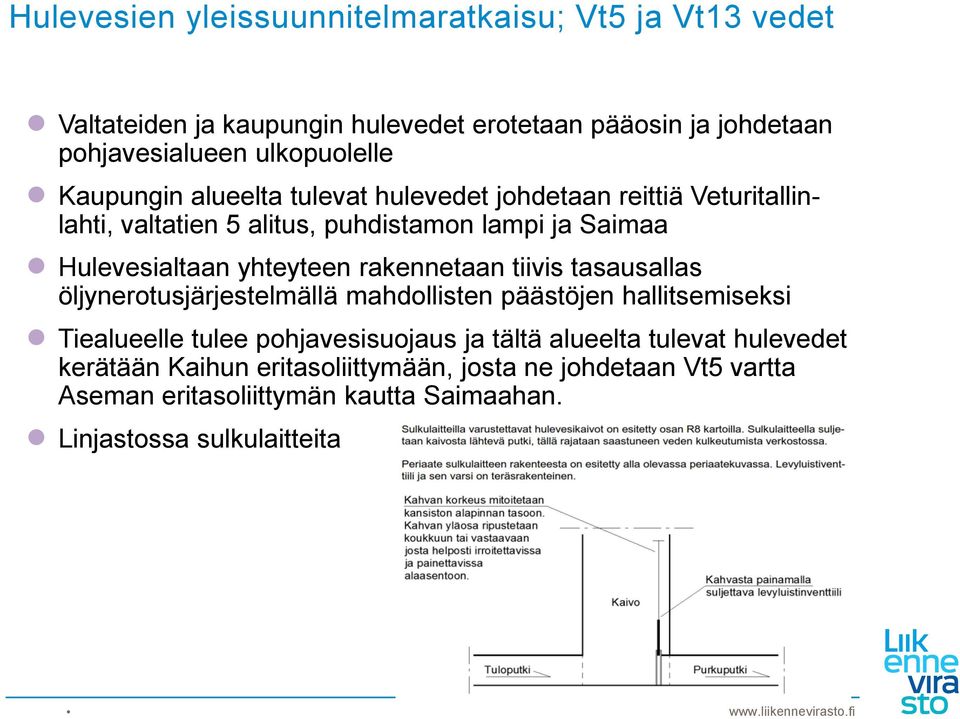

12 Hulevesien yleissuunnitelmaratkaisu; Vt5 ja Vt13 vedet Valtateiden ja kaupungin hulevedet erotetaan pääosin ja johdetaan pohjavesialueen ulkopuolelle Kaupungin alueelta tulevat hulevedet johdetaan reittiä Veturitallinlahti, valtatien 5 alitus, puhdistamon lampi ja Saimaa Hulevesialtaan yhteyteen rakennetaan tiivis tasausallas öljynerotusjärjestelmällä mahdollisten päästöjen hallitsemiseksi Tiealueelle tulee pohjavesisuojaus ja tältä alueelta tulevat hulevedet kerätään Kaihun eritasoliittymään, josta ne johdetaan Vt5 vartta Aseman eritasoliittymän kautta Saimaahan. Linjastossa sulkulaitteita

13 Luhdan käyttö kosteikkona Naurulokki suojelukohteena Itse luhdan aluetta ei merkittävästi muokata. Vedenpinta kosteikossa säädetään purkupäähän rakennettavalla padolla tasoon , mikä vastaa nykytilannetta Purkureitit, rummut ja ojat, perataan ja Pursialankadun alitse rakennetaan uusi alitus Suunnitellulla järjestelmällä vedenpinnan vaihtelut ovat maltillisia kovillakin sateilla, jolloin lokkiyhdyskunnan elinolot eivät ole uhattuna.

14 Lokkien lentoeste

15 VT 5 MIKKELI, PIMA VT5 MIKKELI PIMA

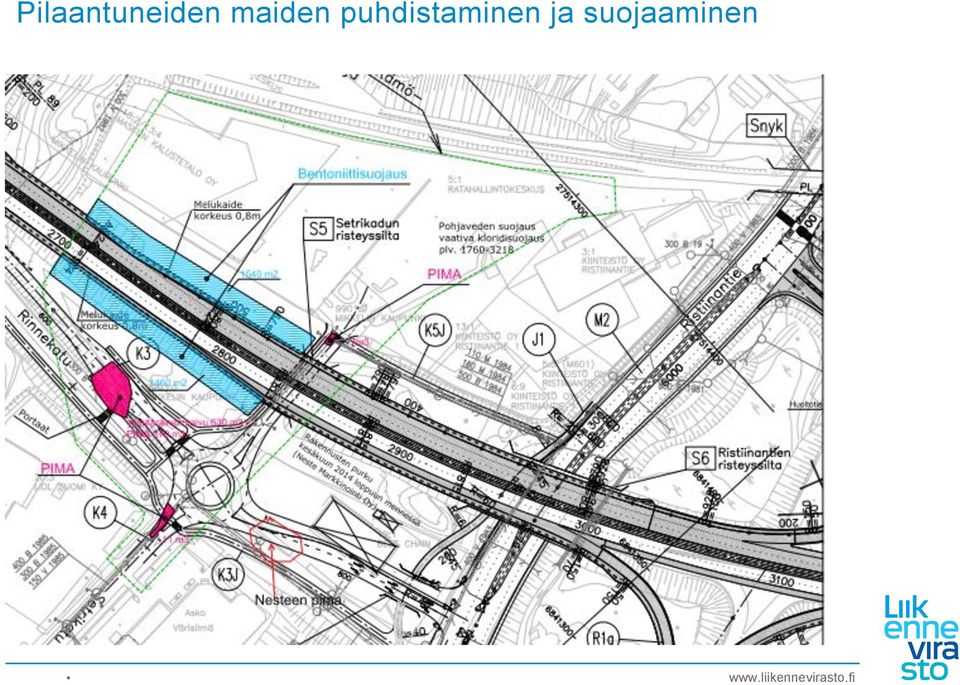

16 Pilaantuneiden maiden puhdistaminen ja suojaaminen

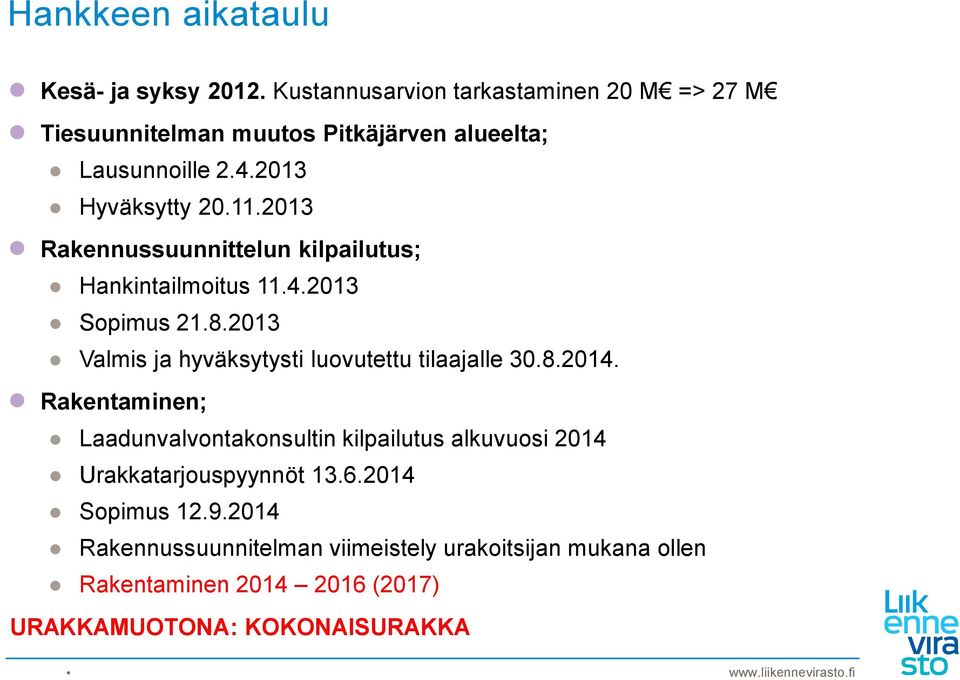

17 Hankkeen aikataulu Kesä- ja syksy Kustannusarvion tarkastaminen 20 M => 27 M Tiesuunnitelman muutos Pitkäjärven alueelta; Lausunnoille Hyväksytty Rakennussuunnittelun kilpailutus; Hankintailmoitus Sopimus Valmis ja hyväksytysti luovutettu tilaajalle Rakentaminen; Laadunvalvontakonsultin kilpailutus alkuvuosi 2014 Urakkatarjouspyynnöt Sopimus Rakennussuunnitelman viimeistely urakoitsijan mukana ollen Rakentaminen (2017) URAKKAMUOTONA: KOKONAISURAKKA

18 Viestintä Viestimme hankkeesta aktiivisesti sekä verkossa että median kautta ja järjestämme sekä yleisiä että sidosryhmittäin kohdennettuja infotilaisuuksia hankkeen edetessä Hankkeen verkkosivut: /vt5mikkelinkohta Facebook.com/vt5mikkelinkohta Valo- ja ilmakuvia Flickr-palvelussa Viestintäasioissa teitä palvelevat: Projektipäällikkö Hannu Nurmi, Liikennevirasto, Projekti-insinööri Joonas Hämäläinen, Liikennevirasto, Projektipäällikkö Harri Korhonen, Destia Oy, Työmaapäällikö Aki Loikanen, Destia Oy, Tiedottaja Marko Sykkö, Viestintätoimisto Selander & Co.,

19 Työnaikainen pohjavesiseuranta Kunnostustyön aikaisen seurannan tarkoitus Seurannan tarkoitus on havainnoida rakentamisesta aiheutuvia mahdollisia muutoksia pohjaveden laadussa. Mahdollisia muutoksia havainnoidaan rakennusurakan suorituksen aikana: Ramppialueiden orsivedessä Kaihunharjun ja sen lievealueiden pohjavedessä Kattilanlahden pintavedessä. Monivaiheisen tarkkailun tarkoituksena on havaita mahdolliset muutokset pohjavedessä nopeasti ja lähellä varsinaista rakennuskohdetta, jotta tarvittavat korjaavat toimenpiteet pystytään kohdentamaannopeasti

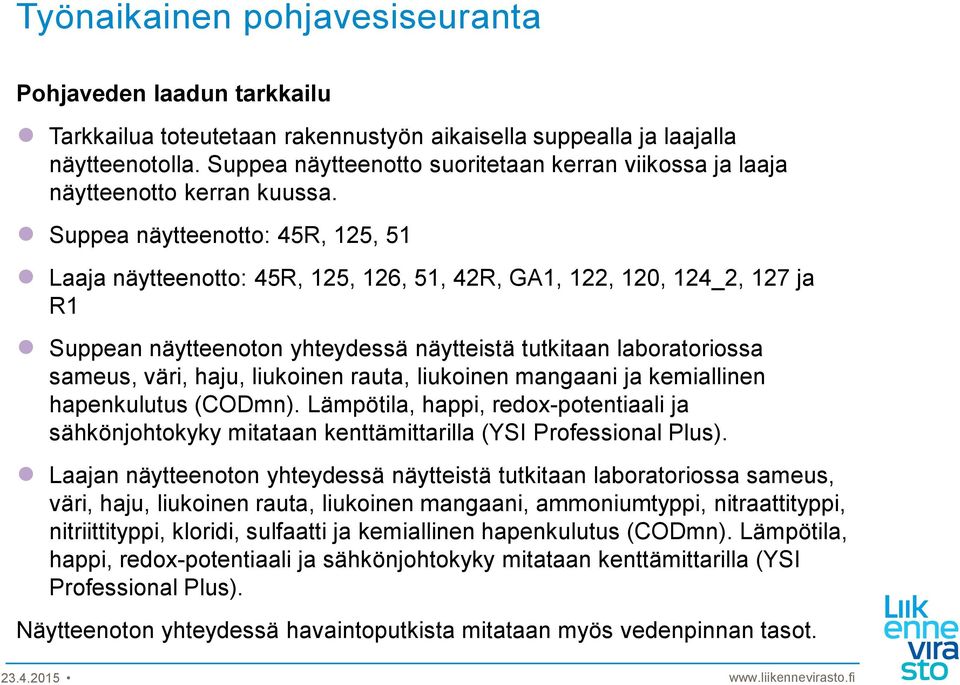

20 Työnaikainen pohjavesiseuranta Pohjaveden laadun tarkkailu Tarkkailua toteutetaan rakennustyön aikaisella suppealla ja laajalla näytteenotolla. Suppea näytteenotto suoritetaan kerran viikossa ja laaja näytteenotto kerran kuussa. Suppea näytteenotto: 45R, 125, 51 Laaja näytteenotto: 45R, 125, 126, 51, 42R, GA1, 122, 120, 124_2, 127 ja R1 Suppean näytteenoton yhteydessä näytteistä tutkitaan laboratoriossa sameus, väri, haju, liukoinen rauta, liukoinen mangaani ja kemiallinen hapenkulutus (CODmn). Lämpötila, happi, redox-potentiaali ja sähkönjohtokyky mitataan kenttämittarilla (YSI Professional Plus). Laajan näytteenoton yhteydessä näytteistä tutkitaan laboratoriossa sameus, väri, haju, liukoinen rauta, liukoinen mangaani, ammoniumtyppi, nitraattityppi, nitriittityppi, kloridi, sulfaatti ja kemiallinen hapenkulutus (CODmn). Lämpötila, happi, redox-potentiaali ja sähkönjohtokyky mitataan kenttämittarilla (YSI Professional Plus). Näytteenoton yhteydessä havaintoputkista mitataan myös vedenpinnan tasot

21 Työnaikainen pohjavesiseuranta Pohjaveden pinnankorkeuden tarkkailu Veden pinnankorkeuden tarkkailua tehdään kerran viikossa kahdeksasta havaintopisteestä: 123_2 (Orsivesi) 124_2 (orsivesi), R1_2 (Orsivesi), 120, 122, 45R, 51, R1 (pintavesi, Kaihunsillan mittauspiste), Lokkilutakko (pintavesi) Lisäksi kerran kuussa mitataan vedenpinnankorkeus havaintopisteistä: 31R, 44R, 28R, 65R, GA3, 42R, 121, GA1, 43R, 125, 126, HPS8, 127 Havaintopisteistä 124_2, 120, 45R, 44R ja 51 mitataan veden pinnantasoa ja lämpötilaa jatkuvatoimisesti kolme kertaa päivässä. Jatkuvatoimiset mittarit luetaan ja näiden data puretaan kerran viikossa

22

23 Työnaikainen pohjaveden tarkkailu Raportointi Tutkimustulokset toimitetaan kerran kuussa lyhyesti kommentoituna ao. tahoille. Tarvittaessa ja/tai viranomaisen pyynnöstä tuloksia käydään läpi, erikseen järjestettävässä seurantapalaverissa. Mikäli tarkkailun aikana sen tuloksissa havaitaan merkittävä poikkeama, raportoidaan tästä ao. tahoille välittömästi. Tutkimustuloksista laaditaan vuoden tarkkailun jälkeen raportti (vuosiraportti). Raportissa esitetään yhteenveto tarkkailujakson aikana kertyneistä tuloksista, tarkastellaan mahdollisesti havaittuja muutoksia sekä näistä aiheutuneita toimenpiteitä. Raportti toimitetaan tiedoksi Etelä-Savon ELYkeskukselle sekä Mikkelin kaupungin ympäristönsuojeluviranomaiselle. Ohjelman muuttaminen Näytteenotossa käytettäviä havaintopisteitä ja näytteenoton aikataulua ohjataan tarkkailun tulosten perusteella. Tarkkailuohjelman näytepisteitä voidaan lisätä tai vaihtaa tulosten perusteella. Tarkkailun suoritusaikataulun tiheyttä ja tarkkailtavia muuttujia muutetaan tarvittaessa

24 TIENPIDON VAIKUTUSTEN POHJAVESISEURANTA 2014 ETELÄ- JA POHJOIS-SAVO

25 ETELÄ-SAVON POHJAVESISEURANTA Joroinen, Kotkatharju, JOR2 Joroinen, Kotkatharju, JOR3 Joroinen, Kotkatharju, JOR4 Joroinen, Tervaruukinsalo, TER1 Juva, Hatsola, HAT1 Juva, Hatsola, HAT2 Juva, Rapionkangas, RAP1 Juva, Rapionkangas, HP 0706 Juva, Rapionkangas, RAP3 Mikkeli, Pursiala, PUR1 Mikkeli, Pursiala, PUR5 Mikkeli, Pursiala, PUR6 Mikkeli, Pursiala, 28R Mikkeli, Pursiala, HPS8 Mikkeli, Kauriansalmi, PVP15 Mikkeli, Kauriansalmi, PVP17 Pieksämäki, Naarajärvi, NAA1 Pieksämäki, Naarajärvi, NAA3 Pieksämäki, Naarajärvi, Savonlinna, Punkasalmi, PUN1 Mikkeli, Pursiala, PUR3 Mikkeli, Pursiala, PUR4 25

26

27 Mikkeli, Pursiala (1/2) mg/l mg/l HAT1 HAT2 25 mg/l PUR1 (PO1) RAP1 PUR3 RAP3 (PO3) HP0706 PUR5 (PO5) 25 mg/l 25 mg/l

28 Mikkeli, Pursiala (2/2) mg/l mg/l mg/l HAT1 HAT2 25 mg/l PUR4 PUR1 (PO4)(PO1) RAP1 PUR6 PUR3 (PO6) RAP3 (PO3) R28 HP0706 (28R) PUR5 (PO5) 25 HPS8 mg/l 25 mg/l 25 mg/l
