1 Digital receiver Käyttöohje Bruksanvisning User manual DVB 420-C

2 FIN Käyttöohje... 1 S Bruksanvisning GB User manual... 25

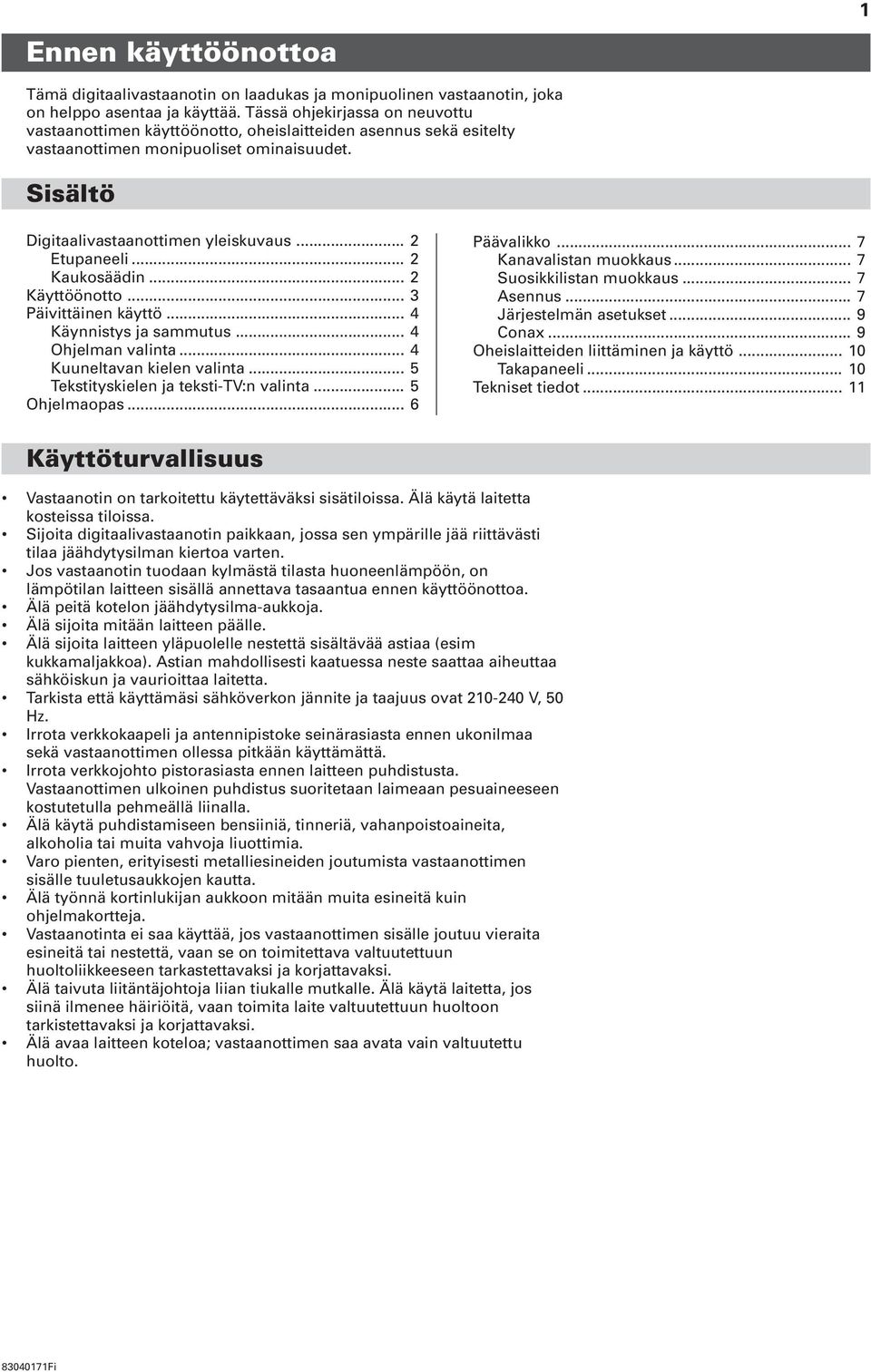

3 Ennen käyttöönottoa 1 Tämä digitaalivastaanotin on laadukas ja monipuolinen vastaanotin, joka on helppo asentaa ja käyttää. Tässä ohjekirjassa on neuvottu vastaanottimen käyttöönotto, oheislaitteiden asennus sekä esitelty vastaanottimen monipuoliset ominaisuudet. Sisältö Digitaalivastaanottimen yleiskuvaus... 2 Etupaneeli... 2 Kaukosäädin... 2 Käyttöönotto... 3 Päivittäinen käyttö... 4 Käynnistys ja sammutus... 4 Ohjelman valinta... 4 Kuuneltavan kielen valinta... 5 Tekstityskielen ja teksti-tv:n valinta... 5 Ohjelmaopas... 6 Päävalikko... 7 Kanavalistan muokkaus... 7 Suosikkilistan muokkaus... 7 Asennus... 7 Järjestelmän asetukset... 9 Conax... 9 Oheislaitteiden liittäminen ja käyttö Takapaneeli Tekniset tiedot Käyttöturvallisuus Vastaanotin on tarkoitettu käytettäväksi sisätiloissa. Älä käytä laitetta kosteissa tiloissa. Sijoita digitaalivastaanotin paikkaan, jossa sen ympärille jää riittävästi tilaa jäähdytysilman kiertoa varten. Jos vastaanotin tuodaan kylmästä tilasta huoneenlämpöön, on lämpötilan laitteen sisällä annettava tasaantua ennen käyttöönottoa. Älä peitä kotelon jäähdytysilma-aukkoja. Älä sijoita mitään laitteen päälle. Älä sijoita laitteen yläpuolelle nestettä sisältävää astiaa (esim kukkamaljakkoa). Astian mahdollisesti kaatuessa neste saattaa aiheuttaa sähköiskun ja vaurioittaa laitetta. Tarkista että käyttämäsi sähköverkon jännite ja taajuus ovat V, 50 Hz. Irrota verkkokaapeli ja antennipistoke seinärasiasta ennen ukonilmaa sekä vastaanottimen ollessa pitkään käyttämättä. Irrota verkkojohto pistorasiasta ennen laitteen puhdistusta. Vastaanottimen ulkoinen puhdistus suoritetaan laimeaan pesuaineeseen kostutetulla pehmeällä liinalla. Älä käytä puhdistamiseen bensiiniä, tinneriä, vahanpoistoaineita, alkoholia tai muita vahvoja liuottimia. Varo pienten, erityisesti metalliesineiden joutumista vastaanottimen sisälle tuuletusaukkojen kautta. Älä työnnä kortinlukijan aukkoon mitään muita esineitä kuin ohjelmakortteja. Vastaanotinta ei saa käyttää, jos vastaanottimen sisälle joutuu vieraita esineitä tai nestettä, vaan se on toimitettava valtuutettuun huoltoliikkeeseen tarkastettavaksi ja korjattavaksi. Älä taivuta liitäntäjohtoja liian tiukalle mutkalle. Älä käytä laitetta, jos siinä ilmenee häiriöitä, vaan toimita laite valtuutettuun huoltoon tarkistettavaksi ja korjattavaksi. Älä avaa laitteen koteloa; vastaanottimen saa avata vain valtuutettu huolto Fi

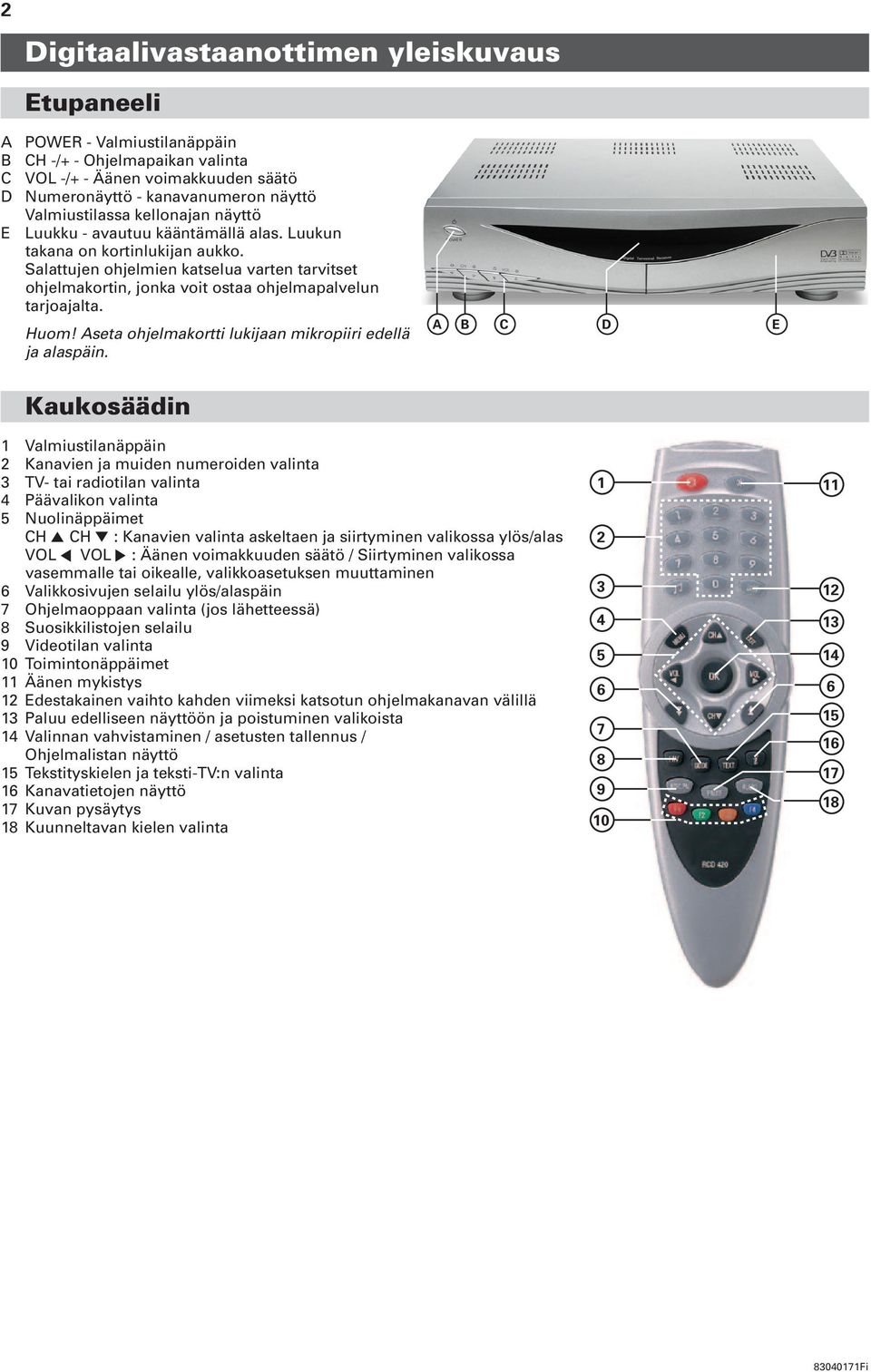

4 2 Digitaalivastaanottimen yleiskuvaus Etupaneeli A B C D E POWER - Valmiustilanäppäin CH -/+ - Ohjelmapaikan valinta VOL -/+ - Äänen voimakkuuden säätö Numeronäyttö - kanavanumeron näyttö Valmiustilassa kellonajan näyttö Luukku - avautuu kääntämällä alas. Luukun takana on kortinlukijan aukko. Salattujen ohjelmien katselua varten tarvitset ohjelmakortin, jonka voit ostaa ohjelmapalvelun tarjoajalta. Huom! Aseta ohjelmakortti lukijaan mikropiiri edellä ja alaspäin. A B C D E Kaukosäädin 1 Valmiustilanäppäin 2 Kanavien ja muiden numeroiden valinta 3 TV- tai radiotilan valinta 4 Päävalikon valinta 5 Nuolinäppäimet CH a CH b : Kanavien valinta askeltaen ja siirtyminen valikossa ylös/alas VOL d VOL c : Äänen voimakkuuden säätö / Siirtyminen valikossa vasemmalle tai oikealle, valikkoasetuksen muuttaminen 6 Valikkosivujen selailu ylös/alaspäin 7 Ohjelmaoppaan valinta (jos lähetteessä) 8 Suosikkilistojen selailu 9 Videotilan valinta 10 Toimintonäppäimet 11 Äänen mykistys 12 Edestakainen vaihto kahden viimeksi katsotun ohjelmakanavan välillä 13 Paluu edelliseen näyttöön ja poistuminen valikoista 14 Valinnan vahvistaminen / asetusten tallennus / Ohjelmalistan näyttö 15 Tekstityskielen ja teksti-tv:n valinta 16 Kanavatietojen näyttö 17 Kuvan pysäytys 18 Kuunneltavan kielen valinta Fi

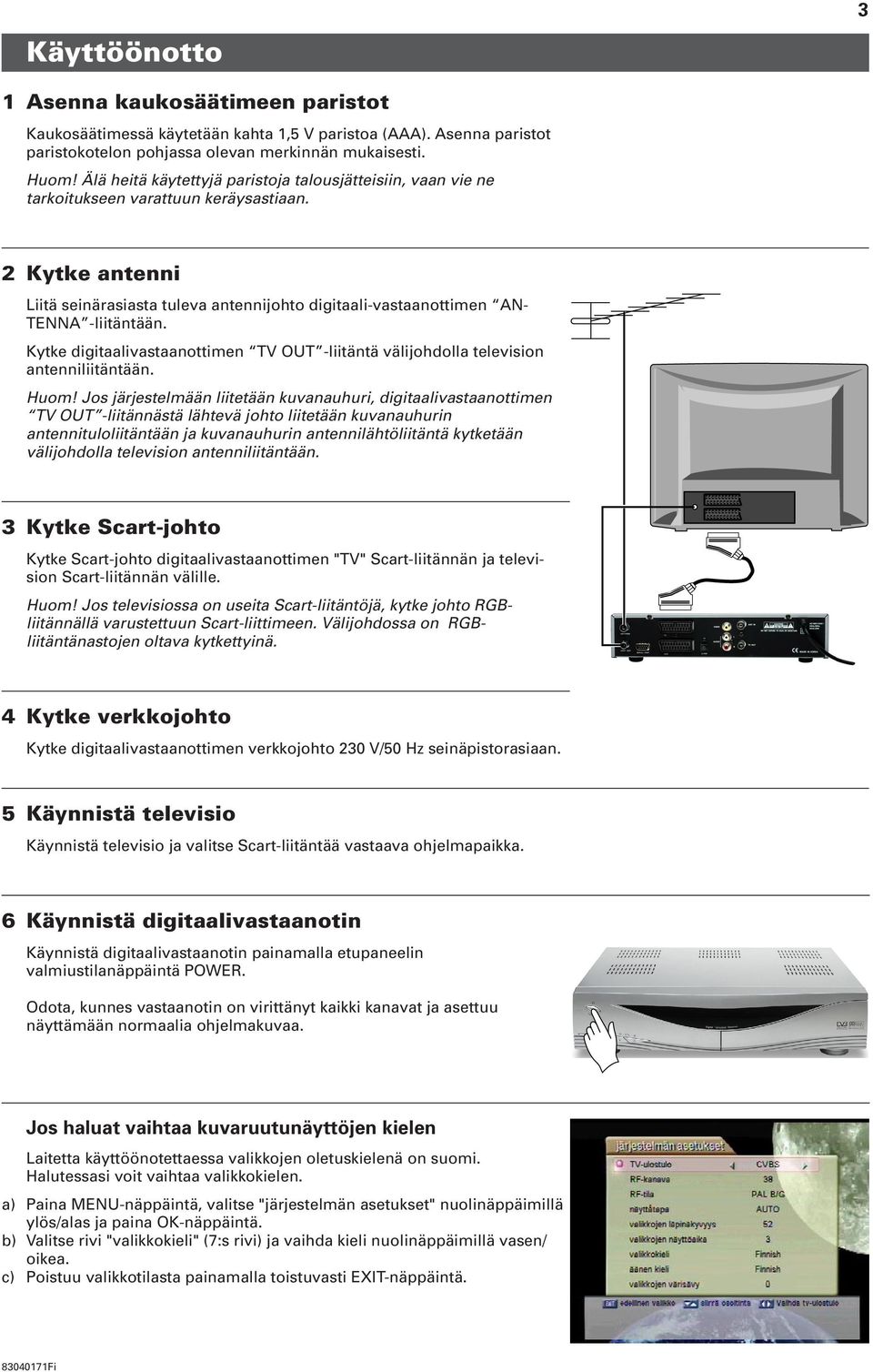

5 Käyttöönotto 3 1 Asenna kaukosäätimeen paristot Kaukosäätimessä käytetään kahta 1,5 V paristoa (AAA). Asenna paristot paristokotelon pohjassa olevan merkinnän mukaisesti. Huom! Älä heitä käytettyjä paristoja talousjätteisiin, vaan vie ne tarkoitukseen varattuun keräysastiaan. 2 Kytke antenni Liitä seinärasiasta tuleva antennijohto digitaali-vastaanottimen AN- TENNA -liitäntään. Kytke digitaalivastaanottimen TV OUT -liitäntä välijohdolla television antenniliitäntään. Huom! Jos järjestelmään liitetään kuvanauhuri, digitaalivastaanottimen TV OUT -liitännästä lähtevä johto liitetään kuvanauhurin antennituloliitäntään ja kuvanauhurin antennilähtöliitäntä kytketään välijohdolla television antenniliitäntään. 3 Kytke Scart-johto Kytke Scart-johto digitaalivastaanottimen "TV" Scart-liitännän ja television Scart-liitännän välille. Huom! Jos televisiossa on useita Scart-liitäntöjä, kytke johto RGBliitännällä varustettuun Scart-liittimeen. Välijohdossa on RGBliitäntänastojen oltava kytkettyinä. 4 Kytke verkkojohto Kytke digitaalivastaanottimen verkkojohto 230 V/50 Hz seinäpistorasiaan. 5 Käynnistä televisio Käynnistä televisio ja valitse Scart-liitäntää vastaava ohjelmapaikka. 6 Käynnistä digitaalivastaanotin Käynnistä digitaalivastaanotin painamalla etupaneelin valmiustilanäppäintä POWER. Odota, kunnes vastaanotin on virittänyt kaikki kanavat ja asettuu näyttämään normaalia ohjelmakuvaa. Jos haluat vaihtaa kuvaruutunäyttöjen kielen Laitetta käyttöönotettaessa valikkojen oletuskielenä on suomi. Halutessasi voit vaihtaa valikkokielen. a) Paina MENU-näppäintä, valitse "järjestelmän asetukset" nuolinäppäimillä ylös/alas ja paina OK-näppäintä. b) Valitse rivi "valikkokieli" (7:s rivi) ja vaihda kieli nuolinäppäimillä vasen/ oikea. c) Poistuu valikkotilasta painamalla toistuvasti EXIT-näppäintä Fi

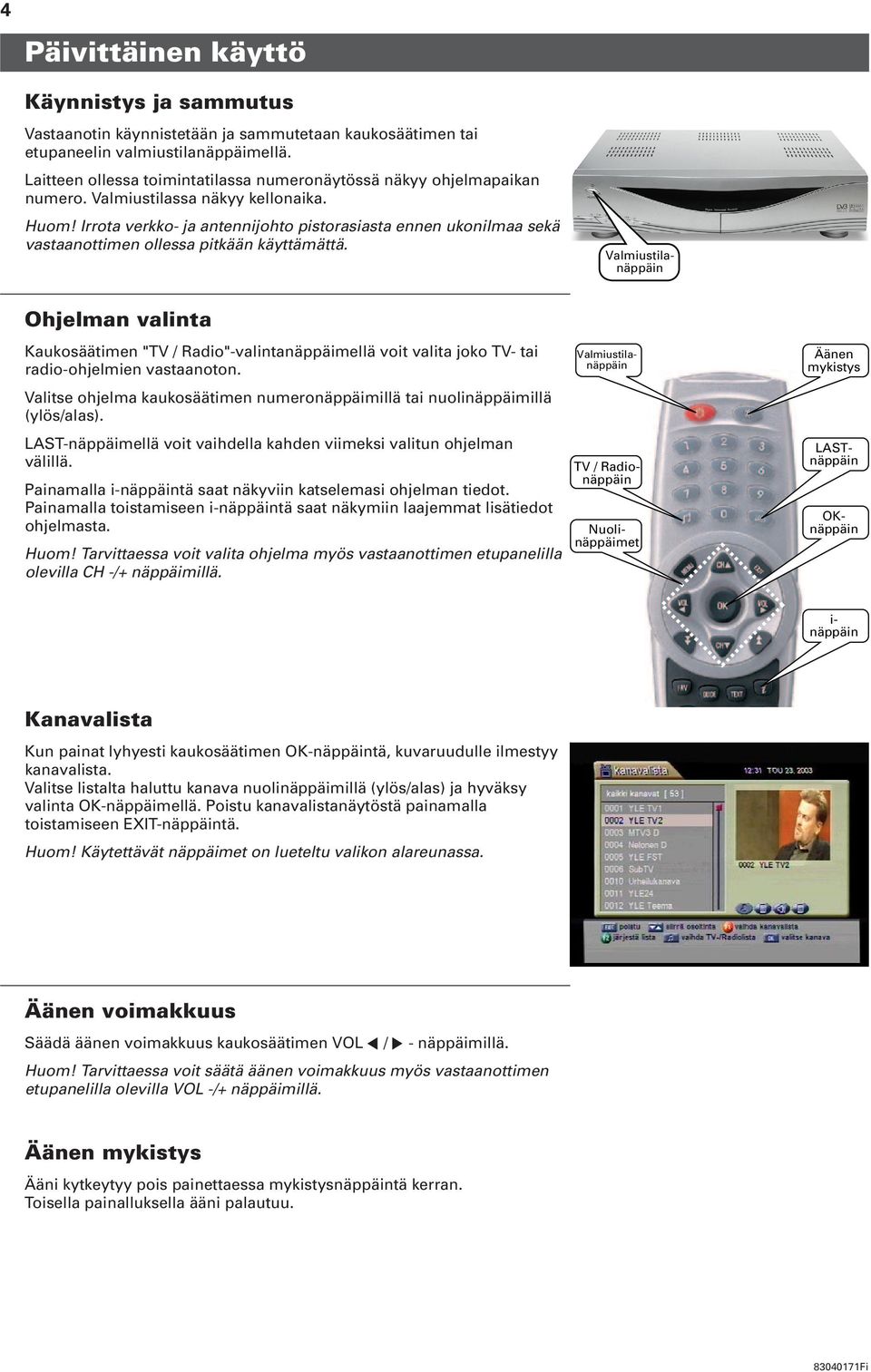

6 4 Päivittäinen käyttö Käynnistys ja sammutus Vastaanotin käynnistetään ja sammutetaan kaukosäätimen tai etupaneelin valmiustilanäppäimellä. Laitteen ollessa toimintatilassa numeronäytössä näkyy ohjelmapaikan numero. Valmiustilassa näkyy kellonaika. Huom! Irrota verkko- ja antennijohto pistorasiasta ennen ukonilmaa sekä vastaanottimen ollessa pitkään käyttämättä. Valmiustilanäppäin Ohjelman valinta Kaukosäätimen "TV / Radio"-valintanäppäimellä voit valita joko TV- tai radio-ohjelmien vastaanoton. Valitse ohjelma kaukosäätimen numeronäppäimillä tai nuolinäppäimillä (ylös/alas). LAST-näppäimellä voit vaihdella kahden viimeksi valitun ohjelman välillä. Painamalla i-näppäintä saat näkyviin katselemasi ohjelman tiedot. Painamalla toistamiseen i-näppäintä saat näkymiin laajemmat lisätiedot ohjelmasta. Huom! Tarvittaessa voit valita ohjelma myös vastaanottimen etupanelilla olevilla CH -/+ näppäimillä. Äänen mykistys OKnäppäin LASTnäppäin TV / Radionäppäin Valmiustilanäppäin Nuolinäppäimet i- näppäin Kanavalista Kun painat lyhyesti kaukosäätimen OK-näppäintä, kuvaruudulle ilmestyy kanavalista. Valitse listalta haluttu kanava nuolinäppäimillä (ylös/alas) ja hyväksy valinta OK-näppäimellä. Poistu kanavalistanäytöstä painamalla toistamiseen EXIT-näppäintä. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Äänen voimakkuus Säädä äänen voimakkuus kaukosäätimen VOL d / c - näppäimillä. Huom! Tarvittaessa voit säätä äänen voimakkuus myös vastaanottimen etupanelilla olevilla VOL -/+ näppäimillä. Äänen mykistys Ääni kytkeytyy pois painettaessa mykistysnäppäintä kerran. Toisella painalluksella ääni palautuu Fi

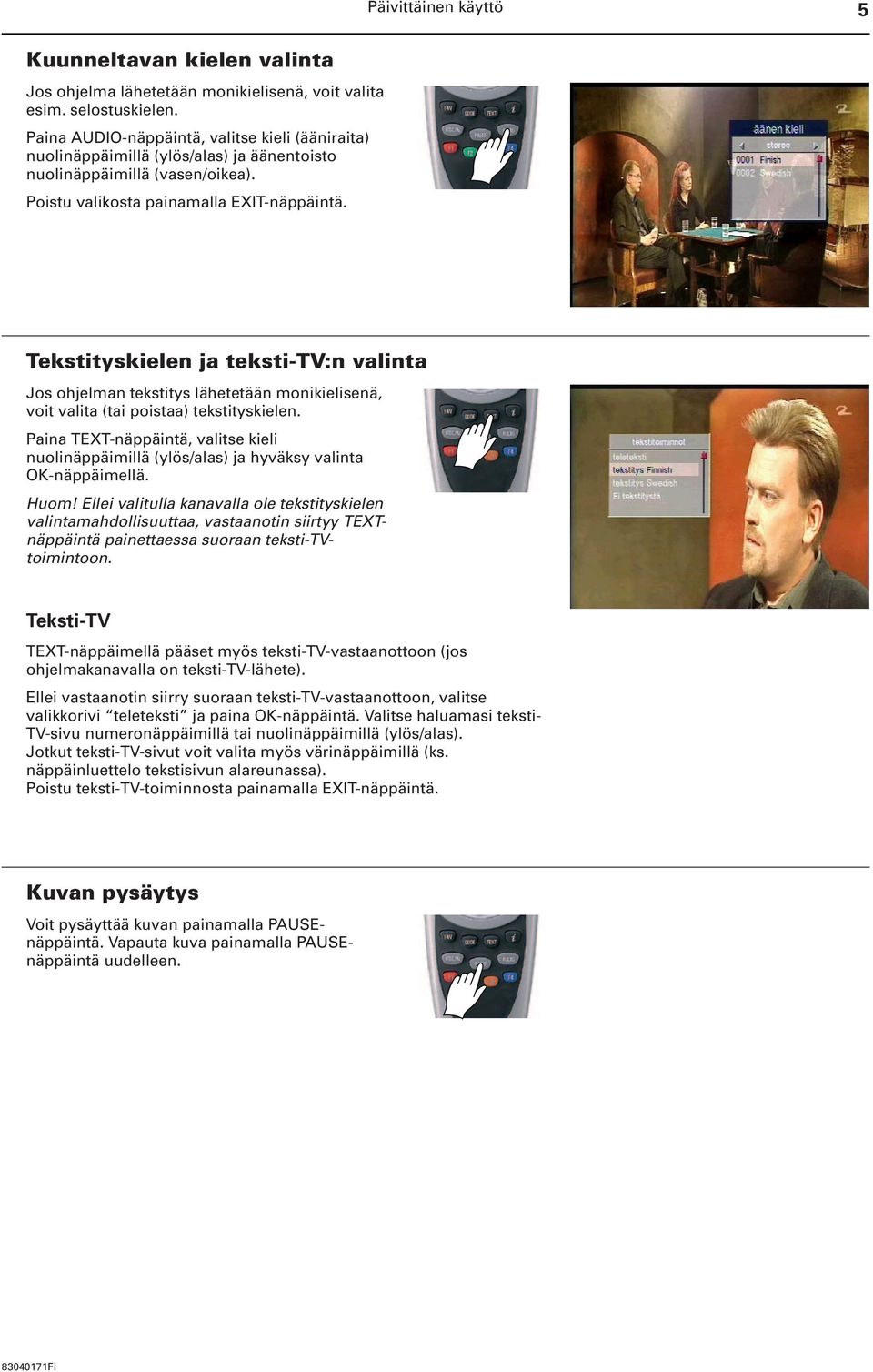

7 Päivittäinen käyttö 5 Kuunneltavan kielen valinta Jos ohjelma lähetetään monikielisenä, voit valita esim. selostuskielen. Paina AUDIO-näppäintä, valitse kieli (ääniraita) nuolinäppäimillä (ylös/alas) ja äänentoisto nuolinäppäimillä (vasen/oikea). Poistu valikosta painamalla EXIT-näppäintä. Tekstityskielen ja teksti-tv:n valinta Jos ohjelman tekstitys lähetetään monikielisenä, voit valita (tai poistaa) tekstityskielen. Paina TEXT-näppäintä, valitse kieli nuolinäppäimillä (ylös/alas) ja hyväksy valinta OK-näppäimellä. Huom! Ellei valitulla kanavalla ole tekstityskielen valintamahdollisuuttaa, vastaanotin siirtyy TEXTnäppäintä painettaessa suoraan teksti-tvtoimintoon. Teksti-TV TEXT-näppäimellä pääset myös teksti-tv-vastaanottoon (jos ohjelmakanavalla on teksti-tv-lähete). Ellei vastaanotin siirry suoraan teksti-tv-vastaanottoon, valitse valikkorivi teleteksti ja paina OK-näppäintä. Valitse haluamasi teksti- TV-sivu numeronäppäimillä tai nuolinäppäimillä (ylös/alas). Jotkut teksti-tv-sivut voit valita myös värinäppäimillä (ks. näppäinluettelo tekstisivun alareunassa). Poistu teksti-tv-toiminnosta painamalla EXIT-näppäintä. Kuvan pysäytys Voit pysäyttää kuvan painamalla PAUSEnäppäintä. Vapauta kuva painamalla PAUSEnäppäintä uudelleen Fi

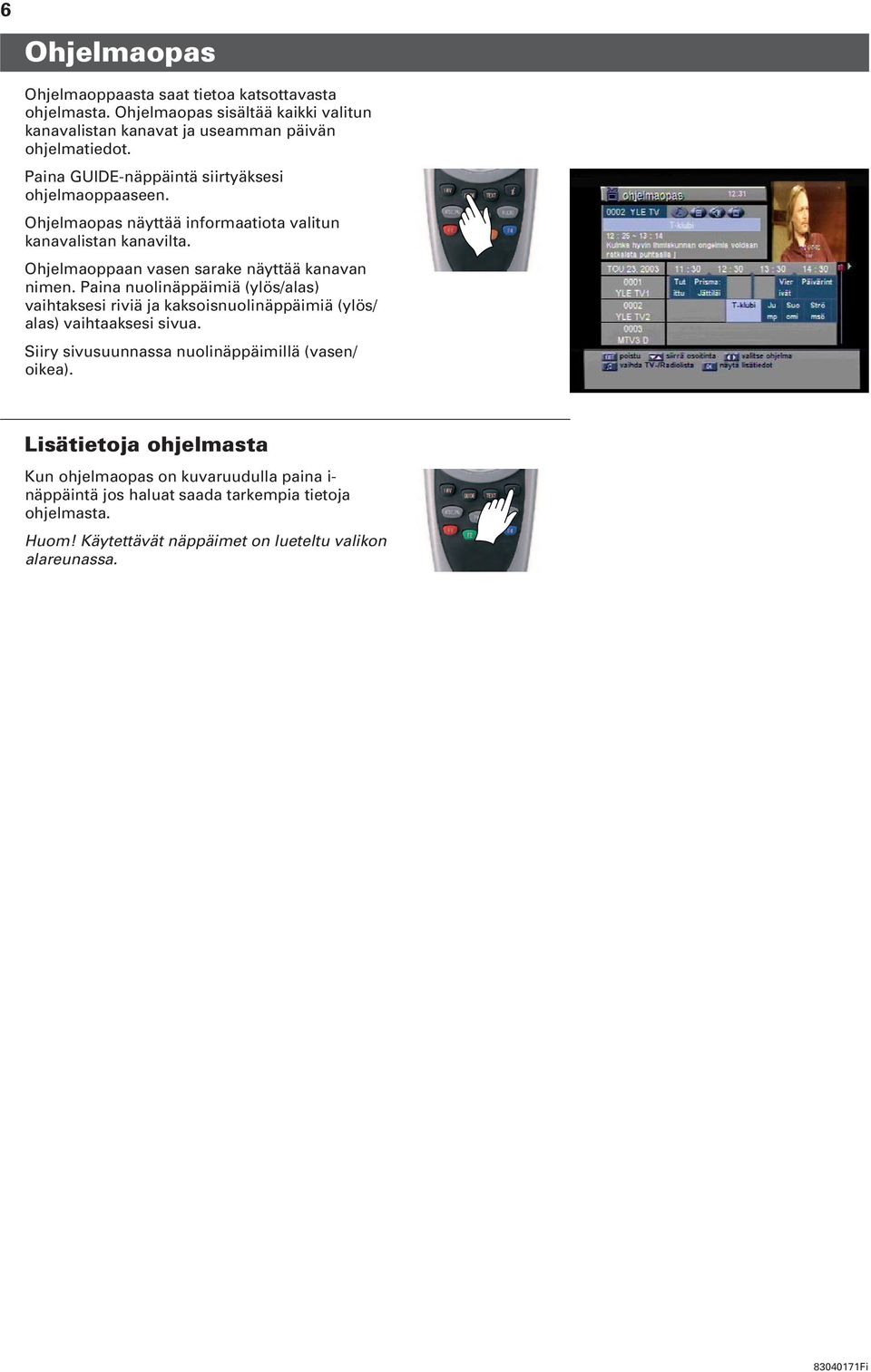

8 6 Ohjelmaopas Ohjelmaoppaasta saat tietoa katsottavasta ohjelmasta. Ohjelmaopas sisältää kaikki valitun kanavalistan kanavat ja useamman päivän ohjelmatiedot. Paina GUIDE-näppäintä siirtyäksesi ohjelmaoppaaseen. Ohjelmaopas näyttää informaatiota valitun kanavalistan kanavilta. Ohjelmaoppaan vasen sarake näyttää kanavan nimen. Paina nuolinäppäimiä (ylös/alas) vaihtaksesi riviä ja kaksoisnuolinäppäimiä (ylös/ alas) vaihtaaksesi sivua. Siiry sivusuunnassa nuolinäppäimillä (vasen/ oikea). Lisätietoja ohjelmasta Kun ohjelmaopas on kuvaruudulla paina i- näppäintä jos haluat saada tarkempia tietoja ohjelmasta. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa Fi

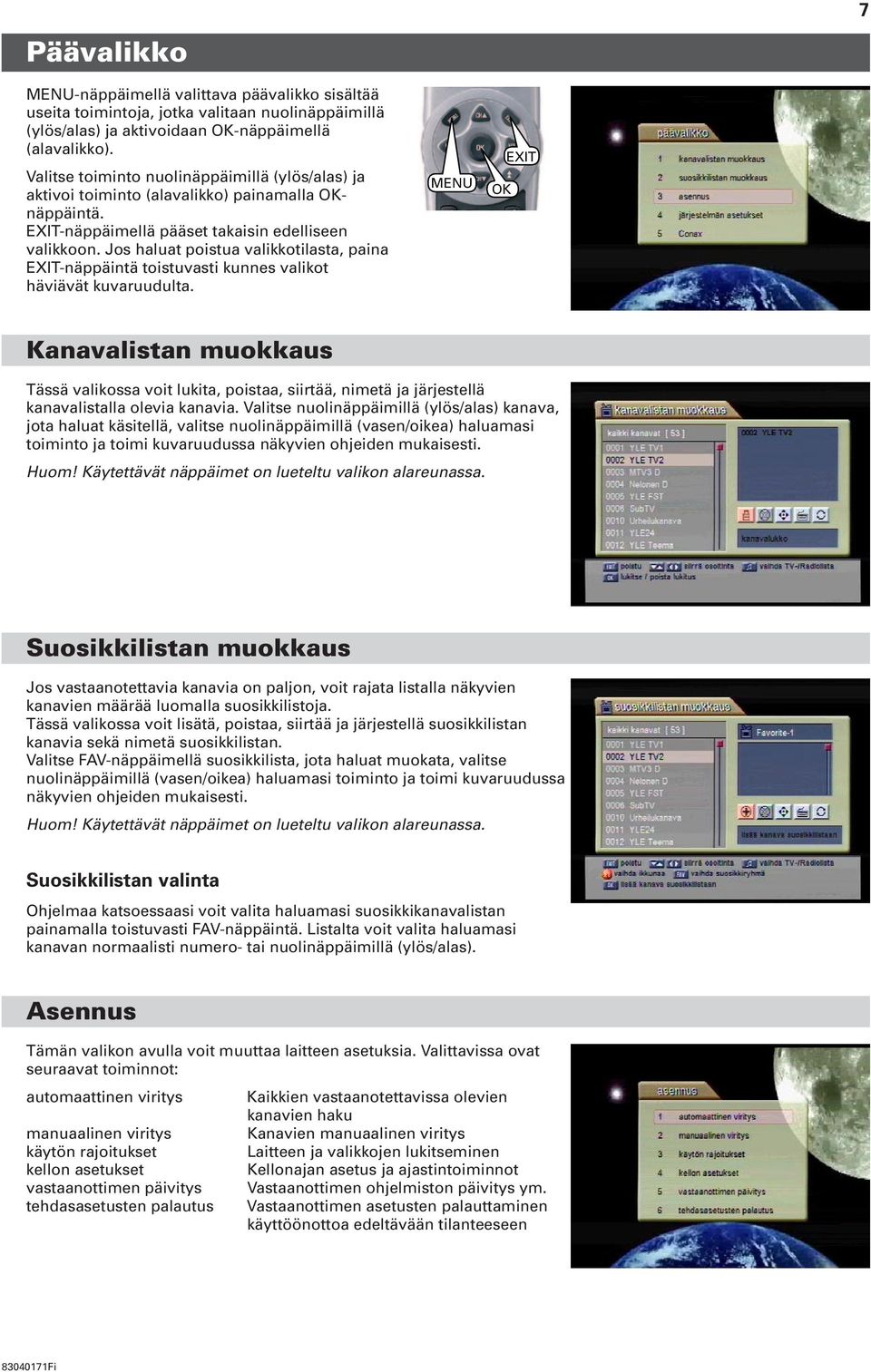

9 Päävalikko 7 MENU-näppäimellä valittava päävalikko sisältää useita toimintoja, jotka valitaan nuolinäppäimillä (ylös/alas) ja aktivoidaan OK-näppäimellä (alavalikko). Valitse toiminto nuolinäppäimillä (ylös/alas) ja aktivoi toiminto (alavalikko) painamalla OKnäppäintä. EXIT-näppäimellä pääset takaisin edelliseen valikkoon. Jos haluat poistua valikkotilasta, paina EXIT-näppäintä toistuvasti kunnes valikot häviävät kuvaruudulta. MENU OK EXIT Kanavalistan muokkaus Tässä valikossa voit lukita, poistaa, siirtää, nimetä ja järjestellä kanavalistalla olevia kanavia. Valitse nuolinäppäimillä (ylös/alas) kanava, jota haluat käsitellä, valitse nuolinäppäimillä (vasen/oikea) haluamasi toiminto ja toimi kuvaruudussa näkyvien ohjeiden mukaisesti. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Suosikkilistan muokkaus Jos vastaanotettavia kanavia on paljon, voit rajata listalla näkyvien kanavien määrää luomalla suosikkilistoja. Tässä valikossa voit lisätä, poistaa, siirtää ja järjestellä suosikkilistan kanavia sekä nimetä suosikkilistan. Valitse FAV-näppäimellä suosikkilista, jota haluat muokata, valitse nuolinäppäimillä (vasen/oikea) haluamasi toiminto ja toimi kuvaruudussa näkyvien ohjeiden mukaisesti. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Suosikkilistan valinta Ohjelmaa katsoessaasi voit valita haluamasi suosikkikanavalistan painamalla toistuvasti FAV-näppäintä. Listalta voit valita haluamasi kanavan normaalisti numero- tai nuolinäppäimillä (ylös/alas). Asennus Tämän valikon avulla voit muuttaa laitteen asetuksia. Valittavissa ovat seuraavat toiminnot: automaattinen viritys Kaikkien vastaanotettavissa olevien kanavien haku manuaalinen viritys Kanavien manuaalinen viritys käytön rajoitukset Laitteen ja valikkojen lukitseminen kellon asetukset Kellonajan asetus ja ajastintoiminnot vastaanottimen päivitys tehdasasetusten palautus Vastaanottimen ohjelmiston päivitys ym. Vastaanottimen asetusten palauttaminen käyttöönottoa edeltävään tilanteeseen Fi

10 8 Päävalikko Automaattinen viritys Tällä toiminnolla voit viritätä kanavat uudellen jos esim. olet poistanut kaikki viritystiedot "Tehdasasetusten palautus" -toiminnolla. Seuraavat asetukset ovat valittavissa: hakutila kanavien hakutapa Taajuus haun aloitustaajuus symbolinopeus käytössä oleva siirtonopeus modulaatio käytössä oleva modulaatio hakuasetukset haettavien kanavien tyyppi Käynnistä haku painamalla OK-näppäintä. Odota, kunnes vahvistusruutu ilmestyy näkyviin, ja vahvista ohjelmakanavien tallennus painamalla OK-näppäintä. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Manuaalinen viritys Tällä toiminolla voit etsiä ohjelmia joita "automaatinen viritys" -toiminto ei löytänyt. Jos listalta esim. puuttuu taajuus jolla tiedät kaapeliyhtiön lähettävän ohjelmia, voit lisätä taajuuden listaan. Lisäksi tarvitse asettaa myös hakuparametrit oikeiksi. Kysy tarvittaessa kaapeliyhtiöltä oikeat arvot. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Käytön rajoitukset Tässä valikossa voit lukita vastaanottimen tai valikot sekä muuttaa valikkojen näkymisaikaa jne. Toimi kuvaruudussa näkyvien ohjeiden mukaisesti. Kun lukitus on käytössä, voit käyttää vastaanotinta tai valikkoja vain antamalla tunnusluvun (PIN-koodin). Tehtaalla asetettu perus-pin-koodi on Halutessasi voit vaihtaa PIN-koodin. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Kellon asetukset Tässä valikossa voit valita, asetetaanko kellonaika automaattisesti vai manuaalisesti, asettaa aikavyöhykekorjauksen sekä asettaa käynnistys- ja sammutusajastimen. Toimi kuvaruudussa näkyvien ohjeiden mukaisesti. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa Fi

11 Päävalikko 9 Vastaanottimen päivitys Tässä valikossa voit päivittää vastaanottimen ohjelmiston. Päivitys voidaan tehdä eri tavoin; joko lataamalla ohjelmisto suoraan vastaanottimeen kytketystä tietokoneesta tai antennin välityksellä. Toimi kuvaruudussa näkyvien ohjeiden mukaisesti. Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Tehdasasetusten palautus Tämän toiminnon avulla voit palauttaa kaikki vastaanottimen muutetut asetukset ja saattaa vastaanottimen tilaan, jossa se oli ennen käyttöönottoa. Tietojen poistamisen jälkeen vastaanottimen käyttöönottotoiminnot on suoritettava uudelleen. Toimi kuvaruudussa näkyvien ohjeiden mukaisesti. Järjestelmän asetukset Tässä valikossa voit tehdä seuraavat asetukset: TV-ulostulo Scart-liitännän signaalityyppi RF-kanava vastaanottimen RF-lähtökanava RF-tila RF-lähtökanavan kuva/ääninormi näyttötapa kuvaformaatti valikkojen läpinäkyvyys valikkojen läpinäkyvyys valikkokieli kuvaruutuvalikkojen kieli äänen kieli haluttu äänen kieli valikkojen värisävy kuvaruutunäyttöjen taustaväri Huom! Käytettävät näppäimet on lueteltu valikon alareunassa. Conax Salattujen ohjelmien vastaanottoa varten tarvitset ohjelmakortin. Hanki tarvittava ohjelmakortti ohjelmapalvelun tarjoajalta. Kortin lukulaite on vastaanottimen etupaneelissa olevan luukun alla. Luukku aukeaa kääntämällä sitä alaspäin. Aseta ohjelmakortti lukijaan mikropiiripuoli edellä ja alaspäin. Tämän toiminnon avulla voit tarkistaa ohjelmakortin ominaisuudet. Luukku Fi

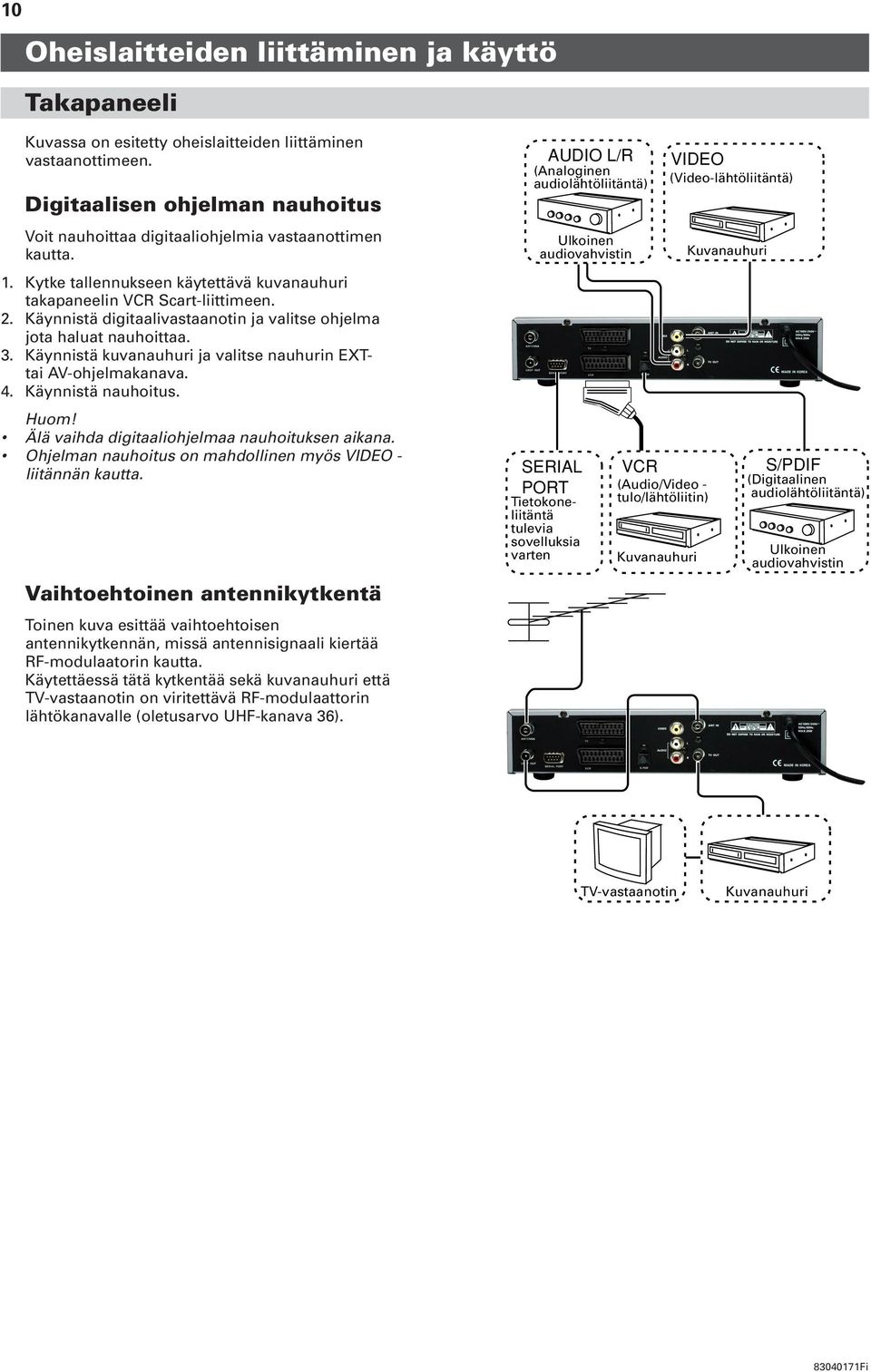

12 10 Oheislaitteiden liittäminen ja käyttö Takapaneeli Kuvassa on esitetty oheislaitteiden liittäminen vastaanottimeen. Digitaalisen ohjelman nauhoitus Voit nauhoittaa digitaaliohjelmia vastaanottimen kautta. 1. Kytke tallennukseen käytettävä kuvanauhuri takapaneelin VCR Scart-liittimeen. 2. Käynnistä digitaalivastaanotin ja valitse ohjelma jota haluat nauhoittaa. 3. Käynnistä kuvanauhuri ja valitse nauhurin EXTtai AV-ohjelmakanava. 4. Käynnistä nauhoitus. Huom! Älä vaihda digitaaliohjelmaa nauhoituksen aikana. Ohjelman nauhoitus on mahdollinen myös VIDEO - liitännän kautta. Vaihtoehtoinen antennikytkentä Toinen kuva esittää vaihtoehtoisen antennikytkennän, missä antennisignaali kiertää RF-modulaatorin kautta. Käytettäessä tätä kytkentää sekä kuvanauhuri että TV-vastaanotin on viritettävä RF-modulaattorin lähtökanavalle (oletusarvo UHF-kanava 36). AUDIO L/R (Analoginen audiolähtöliitäntä) Ulkoinen audiovahvistin SERIAL PORT Tietokoneliitäntä tulevia sovelluksia varten VCR VIDEO (Audio/Video - tulo/lähtöliitin) Kuvanauhuri (Video-lähtöliitäntä) Kuvanauhuri S/PDIF (Digitaalinen audiolähtöliitäntä) Ulkoinen audiovahvistin TV-vastaanotin Kuvanauhuri Fi

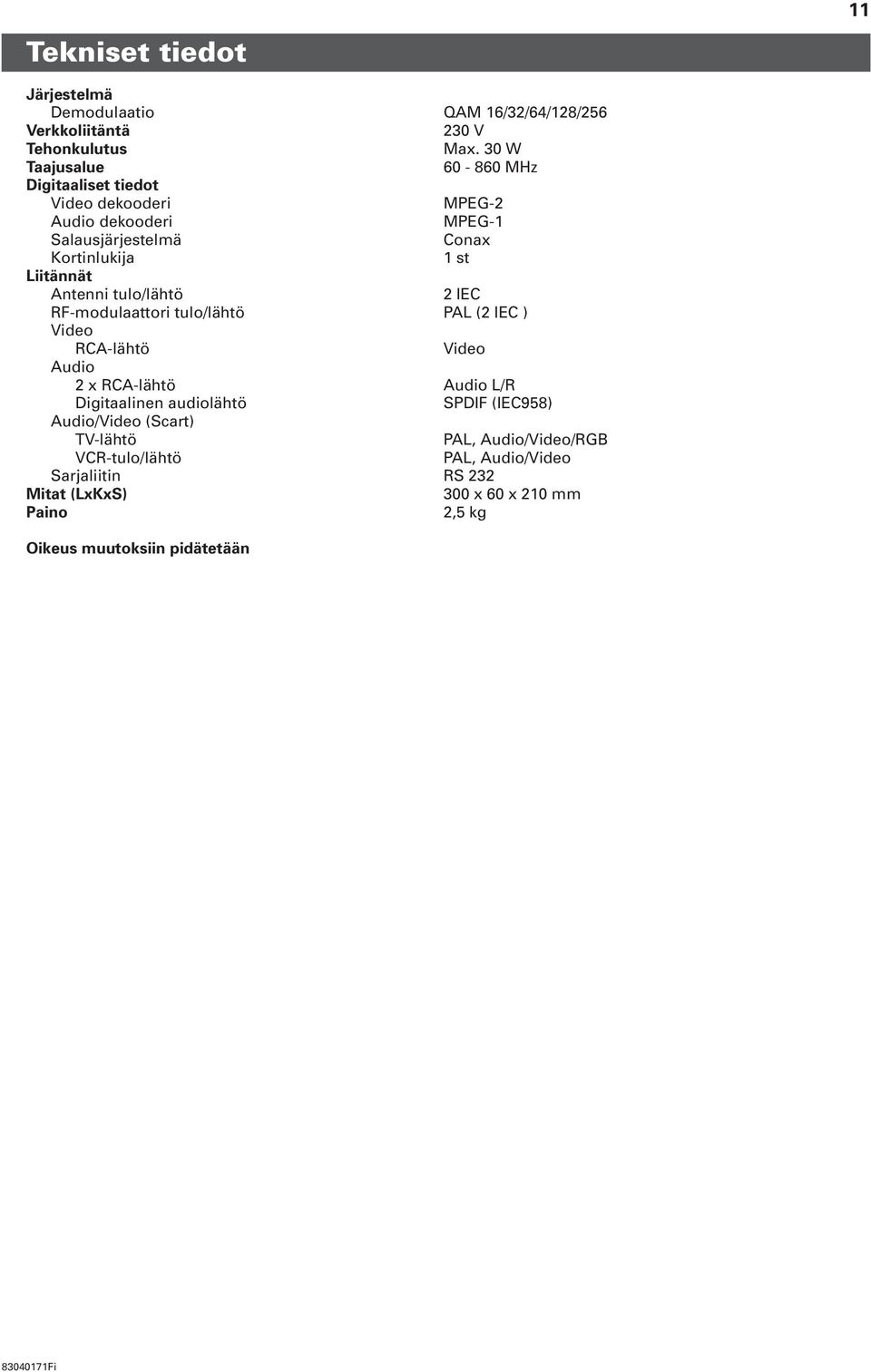

13 Tekniset tiedot 11 Järjestelmä Demodulaatio QAM 16/32/64/128/256 Verkkoliitäntä 230 V Tehonkulutus Max. 30 W Taajusalue MHz Digitaaliset tiedot Video dekooderi MPEG-2 Audio dekooderi MPEG-1 Salausjärjestelmä Conax Kortinlukija 1 st Liitännät Antenni tulo/lähtö 2 IEC RF-modulaattori tulo/lähtö PAL (2 IEC ) Video RCA-lähtö Video Audio 2 x RCA-lähtö Audio L/R Digitaalinen audiolähtö SPDIF (IEC958) Audio/Video (Scart) TV-lähtö PAL, Audio/Video/RGB VCR-tulo/lähtö PAL, Audio/Video Sarjaliitin RS 232 Mitat (LxKxS) 300 x 60 x 210 mm Paino 2,5 kg Oikeus muutoksiin pidätetään Fi

14 Fi

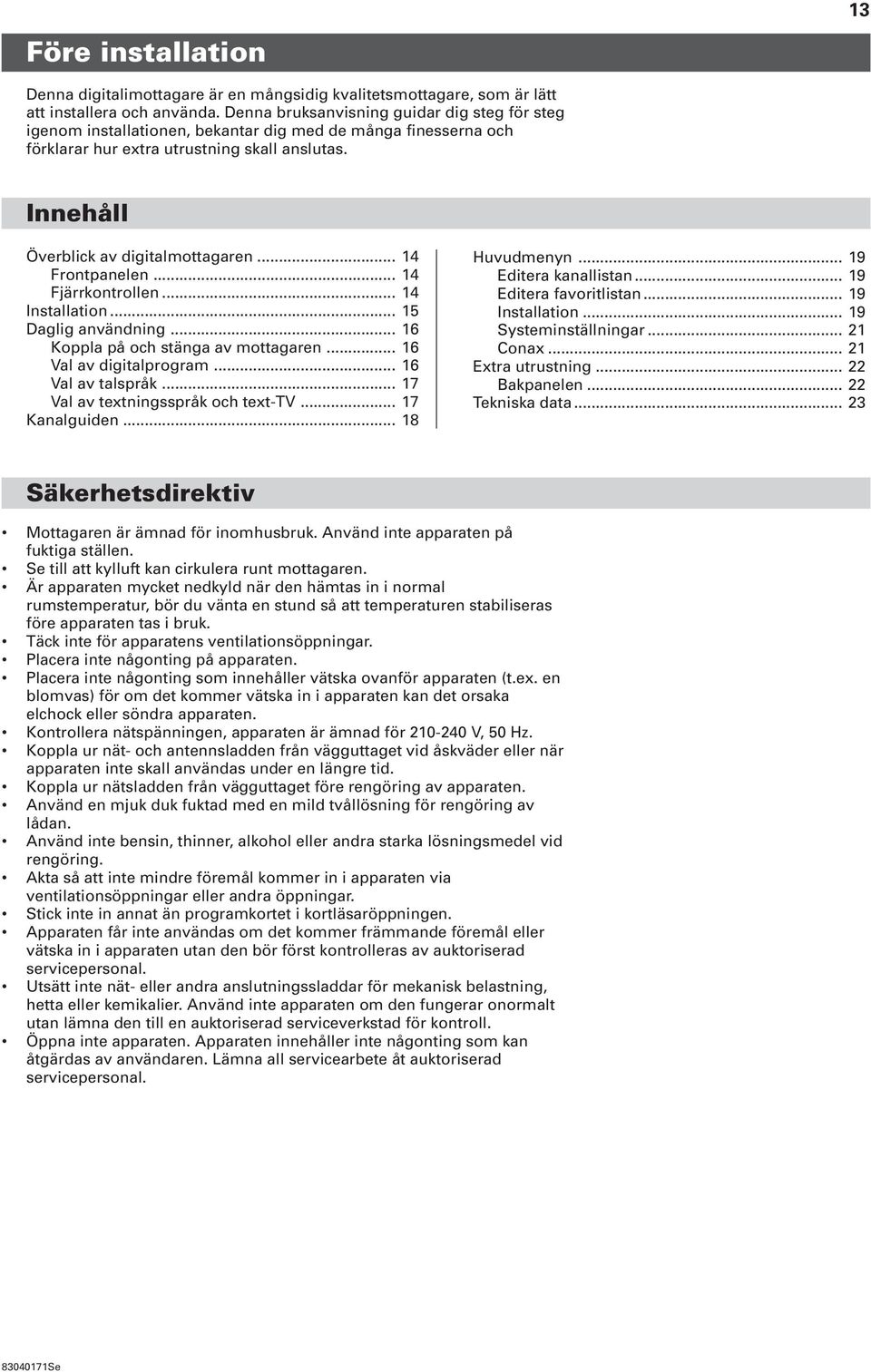

15 Före installation 13 Denna digitalimottagare är en mångsidig kvalitetsmottagare, som är lätt att installera och använda. Denna bruksanvisning guidar dig steg för steg igenom installationen, bekantar dig med de många finesserna och förklarar hur extra utrustning skall anslutas. Innehåll Överblick av digitalmottagaren Frontpanelen Fjärrkontrollen Installation Daglig användning Koppla på och stänga av mottagaren Val av digitalprogram Val av talspråk Val av textningsspråk och text-tv Kanalguiden Huvudmenyn Editera kanallistan Editera favoritlistan Installation Systeminställningar Conax Extra utrustning Bakpanelen Tekniska data Säkerhetsdirektiv Mottagaren är ämnad för inomhusbruk. Använd inte apparaten på fuktiga ställen. Se till att kylluft kan cirkulera runt mottagaren. Är apparaten mycket nedkyld när den hämtas in i normal rumstemperatur, bör du vänta en stund så att temperaturen stabiliseras före apparaten tas i bruk. Täck inte för apparatens ventilationsöppningar. Placera inte någonting på apparaten. Placera inte någonting som innehåller vätska ovanför apparaten (t.ex. en blomvas) för om det kommer vätska in i apparaten kan det orsaka elchock eller söndra apparaten. Kontrollera nätspänningen, apparaten är ämnad för V, 50 Hz. Koppla ur nät- och antennsladden från vägguttaget vid åskväder eller när apparaten inte skall användas under en längre tid. Koppla ur nätsladden från vägguttaget före rengöring av apparaten. Använd en mjuk duk fuktad med en mild tvållösning för rengöring av lådan. Använd inte bensin, thinner, alkohol eller andra starka lösningsmedel vid rengöring. Akta så att inte mindre föremål kommer in i apparaten via ventilationsöppningar eller andra öppningar. Stick inte in annat än programkortet i kortläsaröppningen. Apparaten får inte användas om det kommer främmande föremål eller vätska in i apparaten utan den bör först kontrolleras av auktoriserad servicepersonal. Utsätt inte nät- eller andra anslutningssladdar för mekanisk belastning, hetta eller kemikalier. Använd inte apparaten om den fungerar onormalt utan lämna den till en auktoriserad serviceverkstad för kontroll. Öppna inte apparaten. Apparaten innehåller inte någonting som kan åtgärdas av användaren. Lämna all servicearbete åt auktoriserad servicepersonal Se

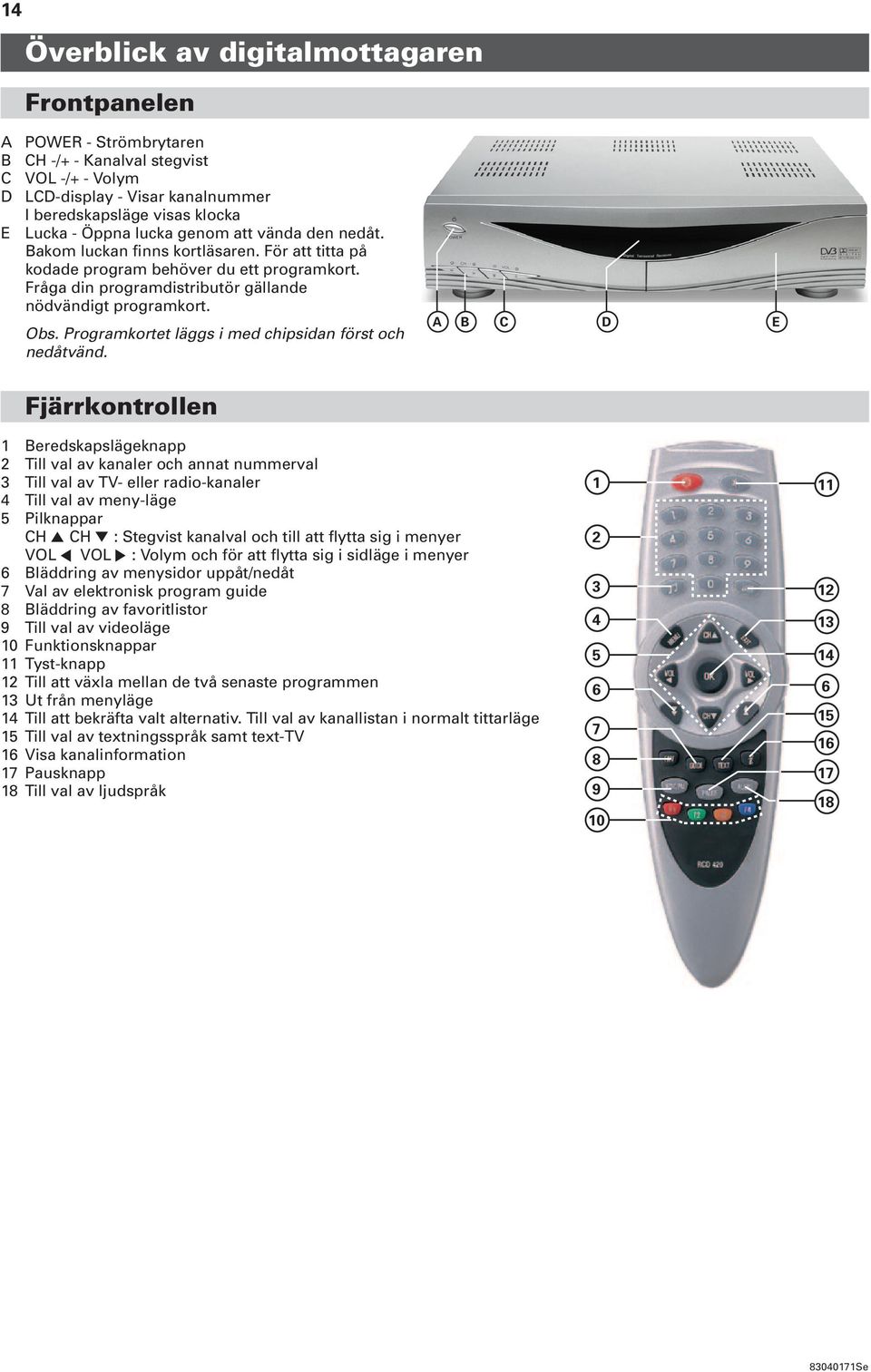

16 14 Överblick av digitalmottagaren Frontpanelen A B C D E POWER - Strömbrytaren CH -/+ - Kanalval stegvist VOL -/+ - Volym LCD-display - Visar kanalnummer I beredskapsläge visas klocka Lucka - Öppna lucka genom att vända den nedåt. Bakom luckan finns kortläsaren. För att titta på kodade program behöver du ett programkort. Fråga din programdistributör gällande nödvändigt programkort. Obs. Programkortet läggs i med chipsidan först och nedåtvänd. A B C D E Fjärrkontrollen 1 Beredskapslägeknapp 2 Till val av kanaler och annat nummerval 3 Till val av TV- eller radio-kanaler 4 Till val av meny-läge 5 Pilknappar CH a CH b : Stegvist kanalval och till att flytta sig i menyer VOL d VOL c : Volym och för att flytta sig i sidläge i menyer 6 Bläddring av menysidor uppåt/nedåt 7 Val av elektronisk program guide 8 Bläddring av favoritlistor 9 Till val av videoläge 10 Funktionsknappar 11 Tyst-knapp 12 Till att växla mellan de två senaste programmen 13 Ut från menyläge 14 Till att bekräfta valt alternativ. Till val av kanallistan i normalt tittarläge 15 Till val av textningsspråk samt text-tv 16 Visa kanalinformation 17 Pausknapp 18 Till val av ljudspråk Se

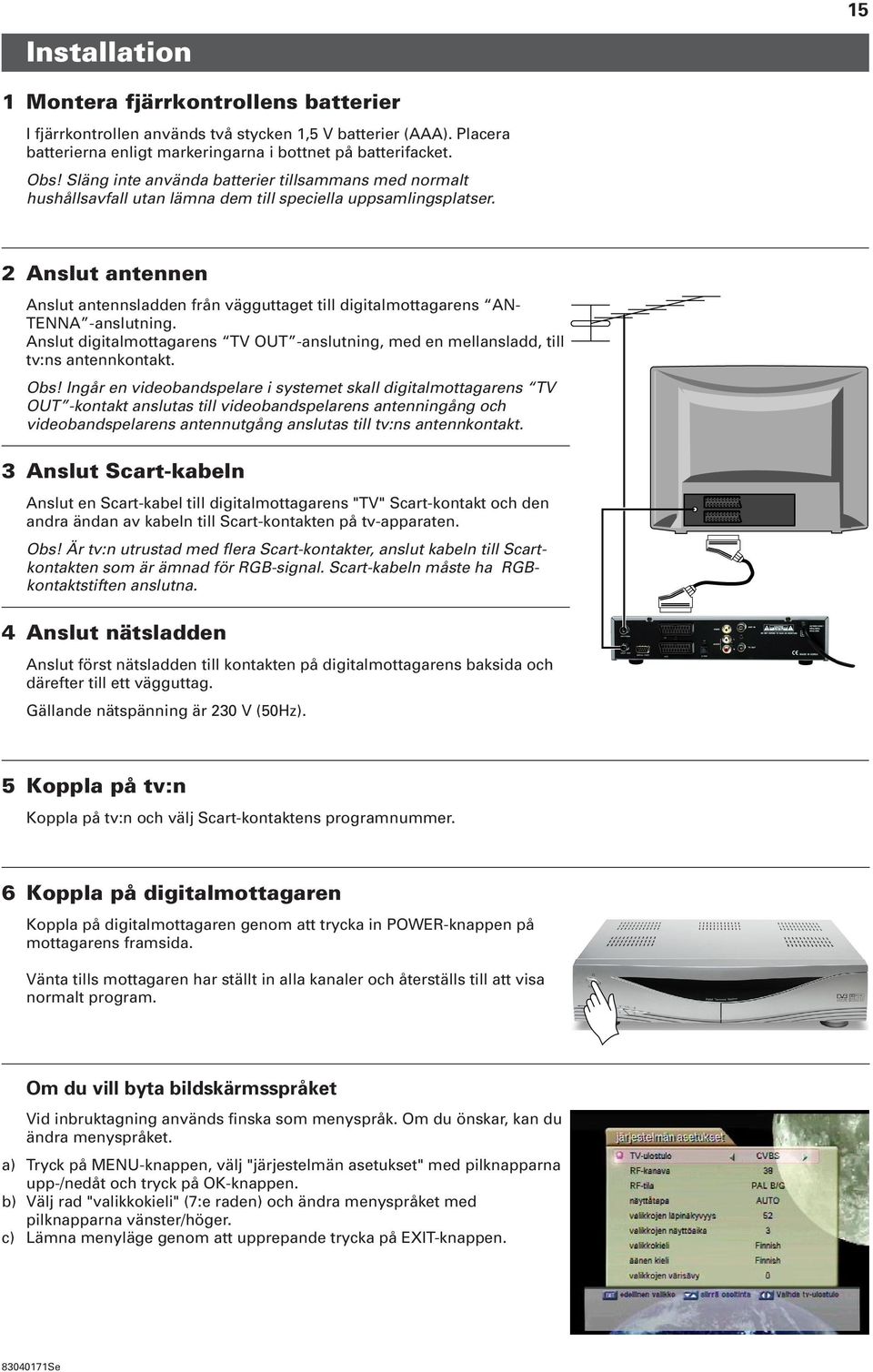

17 Installation 15 1 Montera fjärrkontrollens batterier I fjärrkontrollen används två stycken 1,5 V batterier (AAA). Placera batterierna enligt markeringarna i bottnet på batterifacket. Obs! Släng inte använda batterier tillsammans med normalt hushållsavfall utan lämna dem till speciella uppsamlingsplatser. 2 Anslut antennen Anslut antennsladden från vägguttaget till digitalmottagarens AN- TENNA -anslutning. Anslut digitalmottagarens TV OUT -anslutning, med en mellansladd, till tv:ns antennkontakt. Obs! Ingår en videobandspelare i systemet skall digitalmottagarens TV OUT -kontakt anslutas till videobandspelarens antenningång och videobandspelarens antennutgång anslutas till tv:ns antennkontakt. 3 Anslut Scart-kabeln Anslut en Scart-kabel till digitalmottagarens "TV" Scart-kontakt och den andra ändan av kabeln till Scart-kontakten på tv-apparaten. Obs! Är tv:n utrustad med flera Scart-kontakter, anslut kabeln till Scartkontakten som är ämnad för RGB-signal. Scart-kabeln måste ha RGBkontaktstiften anslutna. 4 Anslut nätsladden Anslut först nätsladden till kontakten på digitalmottagarens baksida och därefter till ett vägguttag. Gällande nätspänning är 230 V (50Hz). 5 Koppla på tv:n Koppla på tv:n och välj Scart-kontaktens programnummer. 6 Koppla på digitalmottagaren Koppla på digitalmottagaren genom att trycka in POWER-knappen på mottagarens framsida. Vänta tills mottagaren har ställt in alla kanaler och återställs till att visa normalt program. Om du vill byta bildskärmsspråket Vid inbruktagning används finska som menyspråk. Om du önskar, kan du ändra menyspråket. a) Tryck på MENU-knappen, välj "järjestelmän asetukset" med pilknapparna upp-/nedåt och tryck på OK-knappen. b) Välj rad "valikkokieli" (7:e raden) och ändra menyspråket med pilknapparna vänster/höger. c) Lämna menyläge genom att upprepande trycka på EXIT-knappen Se

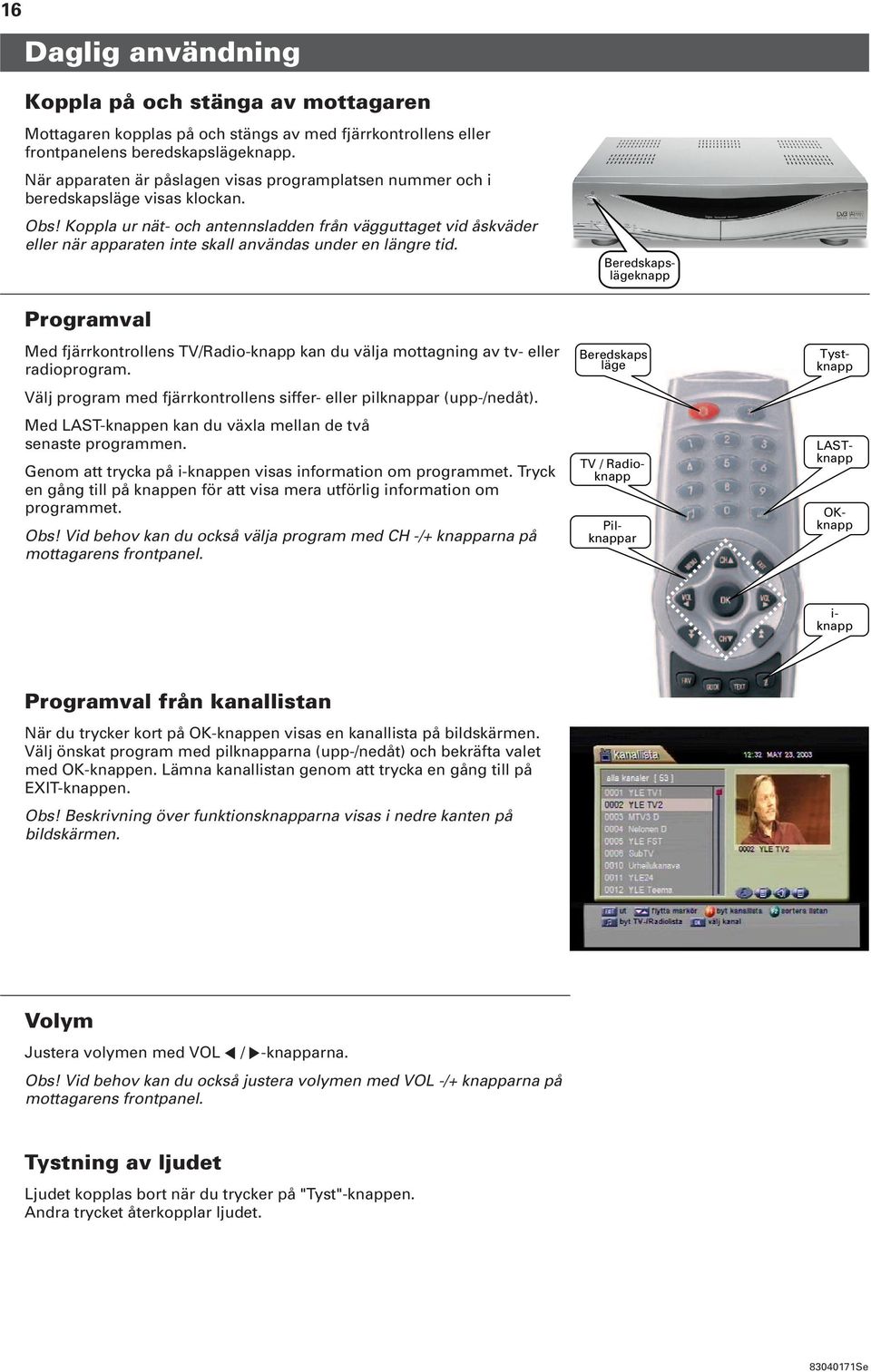

18 16 Daglig användning Koppla på och stänga av mottagaren Mottagaren kopplas på och stängs av med fjärrkontrollens eller frontpanelens beredskapslägeknapp. När apparaten är påslagen visas programplatsen nummer och i beredskapsläge visas klockan. Obs! Koppla ur nät- och antennsladden från vägguttaget vid åskväder eller när apparaten inte skall användas under en längre tid. Programval Med fjärrkontrollens TV/Radio-knapp kan du välja mottagning av tv- eller radioprogram. Välj program med fjärrkontrollens siffer- eller pilknappar (upp-/nedåt). Med LAST-knappen kan du växla mellan de två senaste programmen. Genom att trycka på i-knappen visas information om programmet. Tryck en gång till på knappen för att visa mera utförlig information om programmet. Obs! Vid behov kan du också välja program med CH -/+ knapparna på mottagarens frontpanel. Beredskapslägeknapp Beredskaps läge OKknapp LASTknapp TV / Radioknapp Tystknapp Pilknappar i- knapp Programval från kanallistan När du trycker kort på OK-knappen visas en kanallista på bildskärmen. Välj önskat program med pilknapparna (upp-/nedåt) och bekräfta valet med OK-knappen. Lämna kanallistan genom att trycka en gång till på EXIT-knappen. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Volym Justera volymen med VOL d / c-knapparna. Obs! Vid behov kan du också justera volymen med VOL -/+ knapparna på mottagarens frontpanel. Tystning av ljudet Ljudet kopplas bort när du trycker på "Tyst"-knappen. Andra trycket återkopplar ljudet Se

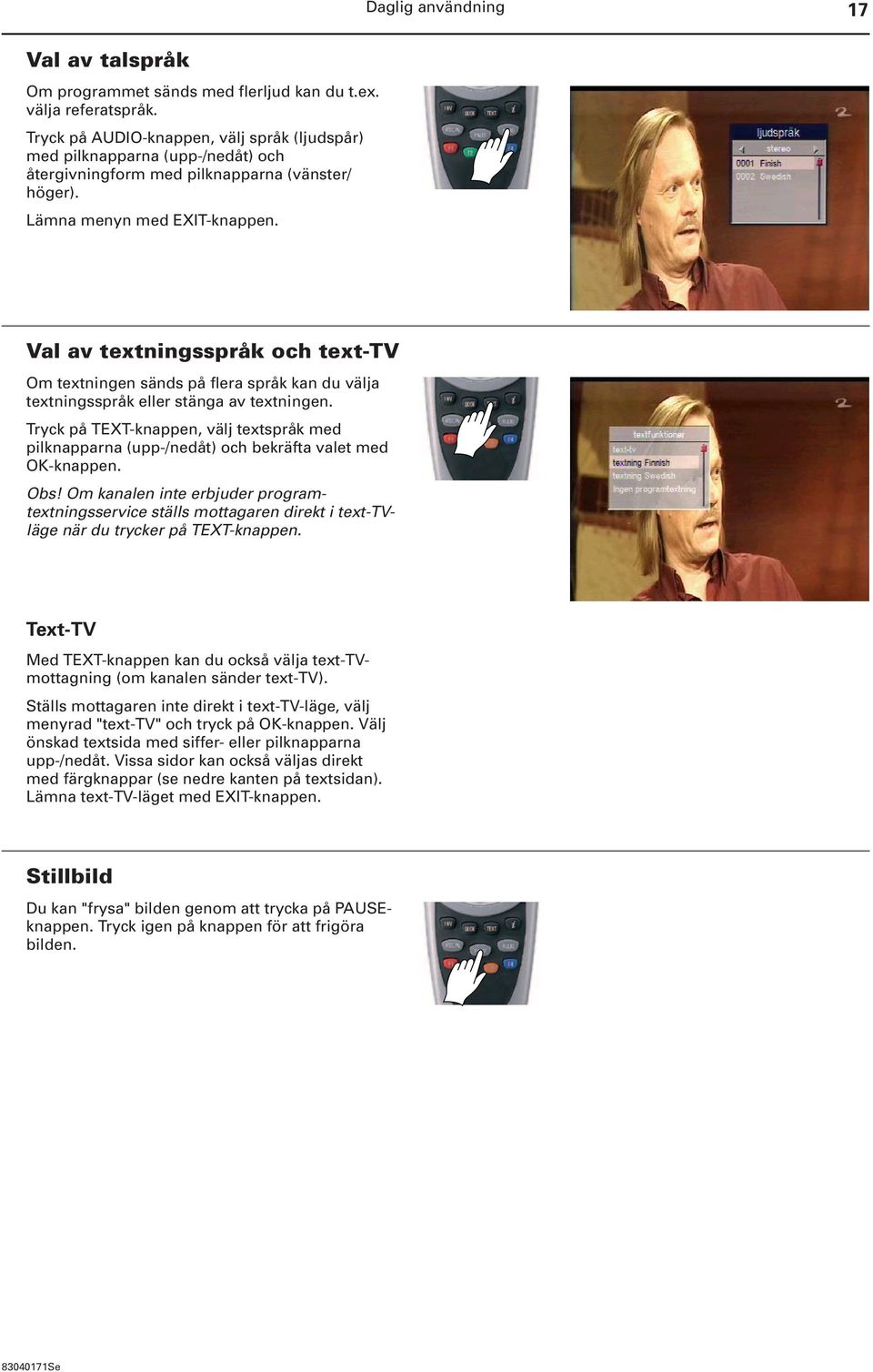

19 Daglig användning 17 Val av talspråk Om programmet sänds med flerljud kan du t.ex. välja referatspråk. Tryck på AUDIO-knappen, välj språk (ljudspår) med pilknapparna (upp-/nedåt) och återgivningform med pilknapparna (vänster/ höger). Lämna menyn med EXIT-knappen. Val av textningsspråk och text-tv Om textningen sänds på flera språk kan du välja textningsspråk eller stänga av textningen. Tryck på TEXT-knappen, välj textspråk med pilknapparna (upp-/nedåt) och bekräfta valet med OK-knappen. Obs! Om kanalen inte erbjuder programtextningsservice ställs mottagaren direkt i text-tvläge när du trycker på TEXT-knappen. Text-TV Med TEXT-knappen kan du också välja text-tvmottagning (om kanalen sänder text-tv). Ställs mottagaren inte direkt i text-tv-läge, välj menyrad "text-tv" och tryck på OK-knappen. Välj önskad textsida med siffer- eller pilknapparna upp-/nedåt. Vissa sidor kan också väljas direkt med färgknappar (se nedre kanten på textsidan). Lämna text-tv-läget med EXIT-knappen. Stillbild Du kan "frysa" bilden genom att trycka på PAUSEknappen. Tryck igen på knappen för att frigöra bilden Se

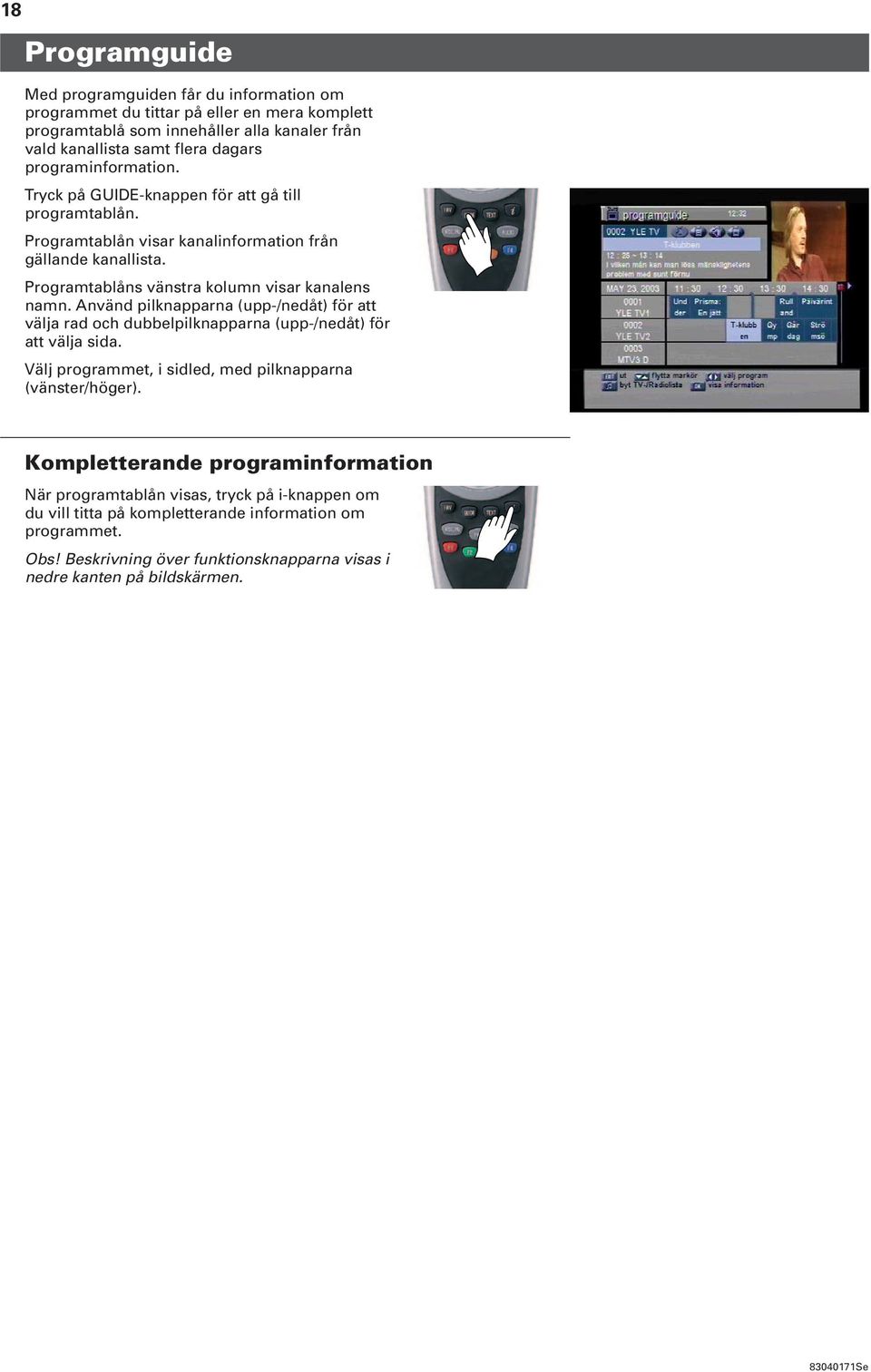

20 18 Programguide Med programguiden får du information om programmet du tittar på eller en mera komplett programtablå som innehåller alla kanaler från vald kanallista samt flera dagars programinformation. Tryck på GUIDE-knappen för att gå till programtablån. Programtablån visar kanalinformation från gällande kanallista. Programtablåns vänstra kolumn visar kanalens namn. Använd pilknapparna (upp-/nedåt) för att välja rad och dubbelpilknapparna (upp-/nedåt) för att välja sida. Välj programmet, i sidled, med pilknapparna (vänster/höger). Kompletterande programinformation När programtablån visas, tryck på i-knappen om du vill titta på kompletterande information om programmet. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen Se

21 Huvudmenyn 19 Huvudmeny, som väljs genom att trycka på MENU-knappen, innehåller ett flertal funktioner. Välj funktion med pilknapparna (upp-/nedåt) och aktivera funktionen (under-menyn) genom att trycka på OK-knappen. Tryck på EXIT-knappen för att gå tillbaka till föregående meny eller tryck upprepande på EXITknappen för att lämna menyläget och återgå till normalt tv-tittande. MENU OK EXIT Editera kanallistan På denna meny kan du låsa, ta bort, flytta, namnge samt sortera kanalerna i kanallistan. Välj kanalen som du vill redigera med pilknapparna (upp-/nedåt), önskad operation med pilknapparna (vänster/höger) och följ direktiven som visas på bildskärmen. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Editera favoritlistan Om du kan mottaga ett stort antal kanaler och vill begränsa antalet kanaler som visas i en lista kan du skapa favoritkanallistor. På denna meny kan du addera, ta bort, flytta, sortera kanaler i favoritlistan samt namnge favoritlistan. Välj favoritlistan du vill editera med FAV-knappen, önskad operation med pilknapparna vänster/höger och följ direktiven som visas på bildskärmen. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Att välja favoritkanallista När du tittar på program kan du välja önskad favoritkanallista genom att trycka upprepande på FAV-knappen. Därefter väljer du önskat program från listan som normalt med siffer- eller pilknapparna upp-/nedåt. Installation Via denna meny kan du göra olika apparatinställningar. Du kan välja: automatisk kanalsökning automatisk sökning efter alla tillgängliga kanaler manuell kanalsökning manuell inställning av kanaler föräldrakontroll låsning av apparat och menyer inställning av klockan klockinställningar samt timerfunktion uppdatering av mottagaren uppdatering av apparatens mjukvara etc. återkalla fabriksinställning nollställning av mottagaren Se

22 20 Huvudmenyn Automatisk kanalsökning Med denna funktion kan du ställa in kanalerna på nytt om du t.ex. har nollställt mottagaren med funktionen "Återkalla fabriksinställning". Följande inställningar finns på menyn: sökläge kanalernas sökmetod frekvens startfrekvens för sökningen symbolhastighet använd sändningshastighet modulation använd modulering sökinställningar vilken kanaltyp vill du söka efter Starta sökningen genom att trycka på OK-knappen. Vänta tills sökbalken har nått 100% och bekräfta därefter sparandet genom att trycka på OK-knappen. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Manuell kanalsökning Med denna funktion kan du söka efter program som inte hittas med "automatisk kanalsökning" -funktionen. Du kan lägga till saknade frekvenser, som din kabel-tv-operatör använder, till listan. Därtill måste du också ställa in sökparametrar. Fråga din kabel-tv-operatör för rätta värden. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Föräldrakontroll I denna meny kan du låsa mottagaren eller menyer eller ändra menyernas visningstid. Följ instruktionerna som visas på bildskärmen. När apparaten är låst måste du först mata in PIN-koden före du kan använda mottagaren och/eller gå till menyläge. På fabriket är PIN-koden inställd till Om du önskar kan du ändra PIN-koden. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Inställning av klockan På denna meny kan du välja om klockan skall ställas in automatisk eller manuell, ställa in tidszonkorrigering samt ställa in påslagningsavstängningstimern. Följ instruktionerna som visas på bildskärmen. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen Se

23 Huvudmenyn 21 Uppdatering av mottagaren På denna meny kan du uppgradera mottagarens mjukvara. Uppgraderingen kan göras på olika sätt; genom direktladdning från en ansluten dator eller via antennen. Följ instruktionerna som visas på bildskärmen. Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Återkalla fabriksinställning Med denna funktion kan du nollställa mottagarens inställningar till läget som motsvarar fabriksny apparat. Efter nollställning måste apparaten ställas in på nytt. Följ direktiven som visas på bildskärmen. Systeminställningar På denna meny kan du göra följande inställningar: TV-utgång signaltyp via Scart-kontakten RF-kanal mottagarens RF-utkanal RF-läge RF-kanalens färg-/ljudnorm visningsätt bildformat meny transparent menyns genomskinlighet menyspråk bildskärmindikeringarnas språk ljudspråk önskat ljudspråk menyfärg bildskärmindikeringarnas bakgrundsfärg Obs! Beskrivning över funktionsknapparna visas i nedre kanten på bildskärmen. Conax För att titta på kodade program behöver du ett programkort. Fråga din programdistributör för gällande programkort. Kortläsaren finns bakom en lucka på mottagarens framsida. Luckan öppnas genom att fälla ned den. Placera programkortet på rätt sätt i kortläsaren; med chipsidan nedåt och för in kortet "chipkortsidan" först. På menyn visas information om programkortet du använder. Lucka Se

24 22 Extra utrustning Bakpanelen I första bilden visas hur extra utrustning kan anslutas till mottagaren. Inspelning av digitalprogram Du kan spela in digitalprogram via mottagaren. 1. Använd en Scart-kabel till att ansluta videobandspelaren till VCR-kontakten på mottagarens baksida. 2. Koppla på digitalmottagaren och välj programmet du vill spela in. 3. Koppla på videobandspelaren och välj dess EXTeller AV-programkanal. 4. Starta inspelningen. Obs! Byt inte digitalprogram under inspelning. Inspelning av program är också möjligt via VIDEOkontakten. Alternativ antenndragning I den andra bilden visas en alternativ antenndragning, där antennsignalen matas via RF-modulatorn. När man använder denna koppling skall både videobandspelaren och tv:n ställas in på RFmodulatorns utkanal (förinställd på UHF-kanal 36). AUDIO L/R (Analogisk audioutgång) Yttre HiFi-förstärkare SERIAL PORT (Digital audioutgång) Datoranslutning för framtidsanpassningar VCR VIDEO (Audio/Video - ut/in kontakt) (Video-kontakt) Videobandspelare Videobandspelare S/PDIF out Yttre HiFi-förstärkare TV-mottagare Videobandspelare Se

25 Tekniska data 23 System Demodulering QAM 16/32/64/128/256 Nätanslutning 230 V Effektförbrukning Max. 30 W Frekvensområde MHz Digital data Video dekoder MPEG-2 Audio dekoder MPEG-1 Kodningssystem Conax Programkort 1 st Anslutningar Antenn ut/in 2 IEC RF-modulator ut/in PAL (2 IEC ) Video RCA-ut Video Audio 2 x RCA-ut Justerbar eller fixerad Digital audio ut SPDIF (IEC958) Audio/Video (Scart) TV-ut PAL, Audio/Video/RGB VCR-in/ut PAL, Audio/Video Seriekontakt RS 232 Mått (BxHxD) 300 x 60 x 210 mm Vikt 2,5 kg Rätt till ändringar förbehålles Se

26 Se

27 Before installation 25 This digital receiver is a high-quality device, which is easy to install and to use. In this instruction booklet there are described the installation of the receiver, the adding of external devices as well as the useful features of the receiver. Contents General description of the digital receiver Front panel Remote control hand unit Installation Daily use Switching the receiver on and off Selection of digital programmes Selection of the sound to be listened Selection of the subtitling language Channel guide Main menu Edit Channels Edit Favorites Installation System Settings Conax Connection and use of external devices Back panel Technical data Safety precautions This receiver is for indoor use only. Do not expose it to rain or excessive moisture. Allow space for air to pass freely through ventilation holes on the top, sides and bottom of the receiver. Make sure the receiver is at room temperature before switching it on. Do not place anything on top of the receiver. Do not place anything with liquid in it above or near the receiver - it could spill and cause electric shock or damage to the receiver. Check that the mains electricity supply is suitable for the receiver, V at 50Hz. Unplug the receiver from the wall sockets during thunderstorms or when it will not be used for a long time. Before cleaning the receiver, switch it off and unplug it from the wall sockets. Use a soft damp cloth and a mild solution of washing-up liquid to clean the cabinet. Do not use petrol, thinners, alcohol, wax remover or other solvents on the receiver. Do not allow any objects, such as hairpins or coins, to get inside the receiver. Do not put any other objects than the smart card into the smart card slot. If liquid is spilt, or any objects get inside the receiver, disconnect it from the wall socket and have it checked by authorised service personnel. Do not subject the mains lead to sharp bends, heat or chemicals. If the mains lead is damaged, disconnect it from the wall socket and have it checked by authorised service personnel. Do not open the receiver. This receiver has no user serviceable parts inside. Refer all servicing to authorised service personnel Gb

28 26 General description of the digital receiver Front panel A B C D E POWER - Standby button CH -/+ - Programme selection VOL -/+ - Volume controls LED display - Show the current channel number In stand by mode, show the current time Flap - Open the flap by tilting it down. The card reader is situated behind the flap. To receive scrambled programmes you need a Smart card from the service provider. Note! Insert the Smart card with the gold chip edge first and the chip faced downward. A B C D E Remote control hand unit 1 Standby button 2 To select channels and other digit selection 3 To select TV or radio programme mode 4 To select main menu 5 Arrow buttons CH a CH b : To select next/previous programme number or to move up/ downwards in on screen displays VOL d VOL c : To adjust the sound volume / to move left/right in on screen displays and to change menu settings 6 To select the next/previous display page 7 To show the programme guide (if transmitted) 8 To select favorite channel list 9 To select video mode 10 Function buttons 11 Mute button 12 To toggle between the latest two channels 13 To return to previous menu or to exit the menu mode 14 To confirm / store on screen selections / To show the channel list 15 To select subtitling or teletext 16 To show channel information 17 To stop the picture moving 18 To select the sound language Gb

29 Installation 27 1 Mount the batteries into remote control unit Two 1.5V batteries of type AAA are required. Mount the batteries taking care of the correct polarity +/-. See picture on the bottom of the battery compartment. Note! Do not throw used batteries away with the household garbage, but take them to a special waste disposal site. 2 Connect the antenna Connect the aerial cable coming from the aerial wall outlet to the AN- TENNA connection of the digital receiver. Connect the TV OUT connection of the digital receiver to the antenna connector of the TV using a coaxial cable. Note! If you connect a video recorder to the system, connect the cable from the TV OUT" connection of the digital receiver to the antenna input of the video recorder and the antenna output of the video recorder to the antenna connector of the TV. 3 Connect the Scart cable Connect the Scart cable between the TV Scart connector of the digital receiver and the Scart connector of the TV. Note! If there are several Scart connectors in the TV, connect the cable to connector equipped with RGB connections. Also the cable must be suitable for the RGB connection. 4 Connect the mains lead Connect the mains lead to a 230 V/50 Hz mains wall outlet. 5 Switch the television on Swith the television on and select the programme number corresponding to the Scart connection. 6 Switch the digital receiver on Switch the digital receiver on by pressing the stand by button POWER on the front panel. Please wait until the receiver have tuned in all channels and returns to shown an ordinary program! If you want to change the on screen language During the first time installation, Finnish is used as the default on screen display language. If you prefer you can change the language. a) Press the MENU button, select "järjestelmän asetukset" with the arrow buttons up/down and press the OK button. b) Select row "valikkokieli" (7'th row) and change the language with the arrow buttons left/right. c) Exit the menu mode by pressing repeatedly the EXIT button Gb

30 28 Daily use Switching the receiver on and off Switch the receiver on or off by pressing the stand by button on the remote control handset or on the front panel. When the receiver is on, the LED display shows the programme number and in stand by the current time. Note! Unplug the receiver from the mains and antenna wall sockets before thunderstorm or when the receiver will not be used for a long time. Stand by button Programme selection By using the "TV/Radio" button you select the reception of either a TV programme or a radio programme. Select the programme by using the number buttons or the arrow buttons (up/down) of the remote control. By pressing the LAST button you can toggle between the latest two channels. By pressing the i button you can view information of the watched programme. By pressing the i button a second time you can view additional information of the programme. Note! If necessary, you can also select programmes with the CH -/+ buttons on the front paneln of the receiver. Stand by button TV / Radio button Arrow buttons Mute button LAST button OK button i button Programme selection from the channel list When pressing shortly the OK button of the remote control, a programme list appears on the screen. Select the desired channel from the list with the arrow buttons (up/down) and accept the selection by pressing the OK button. Leave the list display by pressing once more the EXIT button. Note! Current button functions are shown on the lower part of the screen. Sound volume Adjust the sound volume using the VOL d / c buttons. Note! If necessary, you can also adjust the volume with the VOL -/+ buttons on the front paneln of the receiver. Sound muting When pressing the mute button once the sound is switched off. The second pressing returns the sound back to normal Gb

31 Daily use 29 Selection of the sound to be listened If the programme is transmitted multilingual, you can select e.g. the language of coverage. Press AUDIO button, select the language (soundtrack) with the arrow buttons (up/down) and the sound reproduction with the arrow buttons (left/ right). Accept the selection by pressing the OK button. Exit the menu by pressing the EXIT button. Selection of the subtitling language If the subtitling of the programme is transmitted multilingual, you can select or switch off the language of subtitling. Press the TEXT button, select the language with the arrow buttons (up/down) and accept the selection by pressing the OK button. Note! If the channel doesn't offer subtitling service, the receiver selects directly the teletext mode when you press the TEXT button. Teletext By pressing the TEXT button you can also select teletext receiving mode (only if the channel offers teletext service). If the receiver doesn't automatically select the teletext mode, select the row "Teletext" and press the OK button. Select the desired text page with the number or arrow buttons (up/down). Some text pages can also be selected directly with the colour buttons (see button indication on the lower part of the screen). Exit teletext mode by pressing the EXIT button. Stopping the picture movement You can stop the picture movement by pressing the PAUSE button. Release the picture by pressing the PAUSE button again Gb

32 30 Channel guide From the channel guide you get information about the viewed programme or a more detailed TV schedule which includes all channels in the selected channel list and programme information for several days. Press the GUIDE button to view the channel guide. The channel guide shows information about all channels in the selected channel list. In the left-hand column of the channel guide there are shown the names of the channels. Move to another row with the arrow buttons (up/down) and change the list page with the double-arrow buttons. Move sideways with the arrow buttons (left/right). Additional information about the programme When the channel guide is visible on the screen, press the i button to get more detailed information about the programme. Note! Current button functions are shown on the lower part of the screen Gb

33 Main menu 31 The Main menu, selected by pressing the MENU button, includes several functions. Select the function with the arrow buttons (up/ down) and activate it by pressing the OK button. With the EXIT button you can return to previous menu and by pressing the EXIT button repeatedly to normal viewing mode. MENU OK EXIT Edit Channels On this menu you can lock, delete, move, name and sort channels in the channel list. Select the channel you want to edit with the arrow buttons (up/down), the desired operation with the arrow buttons (left/right), and follow the instructions shown on the screen. Note! Current button functions are shown on the lower part of the screen. Edit Favorites If there are many channels available, you can limit the amount of channels visible in list by creating own channel lists. On this menu you can create your own favorite lists by adding, deleting, moving, or sorting channels in the list and rename the favorite list. Select the favorite list you want to edit with the FAV button, the desired operation with the arrow buttons left/right, and follow the instructions shown on the screen. Note! Current button functions are shown on the lower part of the screen. To select your Favorite list When watching programmes, you can select your desired favorite channel list by repeatedly pressing the FAV button. When the desired favorite list is selected you can select programme from the list by using the number or arrow buttons up/down. Installation On this menu you can do following receiver settings: Automatic Channel Search automatic tuning of all available channels Manual Channel Search tuning of the channels manually Parental Control to lock the receiver and menus Time Setting clock and timer settings Receiver Upgrade to upgrade the receiver software etc. Factory Default to reset the receiver to factory default Gb

34 32 Main menu Automatic Channel Search With this function you can retune the channels if you e.g. have removed all tuning information with the "Factory Default" function. The menu includes following settings: Scanning mode channel search mode Frequency starting frequency of the search Symbol rate used transmission speed Modulation used modulation mode Search option channel type to search Start the channel search by pressing the OK button. Wait until the search bar reaches 100% and confirm the storing of the channels by pressing the OK button. Note! Current button functions are shown on the lower part of the screen. Manual Channel Search With this function you can search programmes that the "Automatic Channel Search" function don't found. Missing frequency, used by your cable TV provider, can be added to the list. Additionaly you must also set the correct search parameters. Please consult your cable TV provider for correct values. Note! Current button functions are shown on the lower part of the screen. Parental Control On this menu you can lock the receiver or menus or change the menu viewing time, etc. Follow the instructions viewed on the screen. When the lock is on, you must enter the PIN code before you can use the receiver and/or get access to the menu. The factory default PIN code is If you prefer you can change the PIN code. Note! Current button functions are shown on the lower part of the screen. Time Setting On this menu you can select if the time is set automatically or manually, set the time zone correction and set the switch on/switch off timer. Follow the instructions viewed on the screen. Note! Current button functions are shown on the lower part of the screen Gb

35 Main menu 33 Receiver Upgrade On this menu you can upgrade the receiver software. The upgrading can be made on different ways; directly from a connected computer or over the air from the antenna. Follow the instructions viewed on the screen. Note! Current button functions are shown on the lower part of the screen. Factory Default With this function you can reset the receiver to factory preset state. After resetting the receiver must be set up again, e.g. tuning channels. Follow the instructions viewed on the screen. System Settings On this menu you can do following settings: TV Select signal type through Scart connector RF Channel RF channel out RF Mode RF channels colour/sound norm Screen Type picture format Menu Transparency Menu Language desired OSD language Audio Language desired audio language OSD Color the colour of the menus Note! Current button functions are shown on the lower part of the screen. Conax To receive scrambled programmes you need a Smart card from the service provider. The card reader is situated behind a flap on the receiver front panel. The flap is opened by tilting it down. Insert the Smart card with the gold chip edge first and the chip faced downward. With this function you can check the features of the Smart Card. Flap Gb

36 34 Connection and use of external devices Back panel In the picture, there are described the connections of external devices to the digital receiver. Recording a digital programme You can record digital programmes via the receiver. 1. Connect the video recorder, which will be used for recording to the VCR Scart connector on the back panel. 2. Start the digital receiver and select the programme you want to record. 3. Start the video recorder and select its EXT or AV programme channel. 4. Start the recording. Note! Do not change the digital programme during the recording. The recording of the programme is possible also via the VIDEO connector. AUDIO L/R (Analogue audio output) External audio amplifier SERIAL PORT Computer system link for future applications VCR VIDEO (Audio/Video input/output) VCR (Video output) VCR S/PDIF (Digital audio output) External audio amplifier Alternative aerial connection The second picture presents an alternative aerial connection, in which the antenna signal is routed via RF modulator. When this way of connection is used, both the video recorder and the television must be tuned to the output channel of the RF modulator. (default setting is channel UHF 45). TV set VCR Gb

37 Technical data 35 System Demodulation QAM 16/32/64/128/256 Mains power 230 V Power consumption Max. 30 W Frequency range MHz Digital specifications Video decoder MPEG-2 Audio decoder MPEG-1 Encrypting Conax Smart card 1 pc Connections Antenna in/out 2 IEC RF modulator in/out PAL (2 IEC ) Video RCA out Video Audio 2 x RCA out Audio L/R Digital audio out SPDIF (IEC958) Audio/Video (Scart) TV out PAL, Audio/Video/RGB VCR in/out PAL, Audio/Video Serial connector RS 232 Dimension (WxHxD) 300 x 60 x 210 mm Weight 2.5 kg Specifications are subject to change Gb
