Asennusja käyttöohje (fi) ANTTI-KUIVURIUUNI (Kaasu-uuni, suora käyttö) VACBOOST M09 A1500

Transkriptio

1 Asennusja käyttöohje ANTTI-KUIVURIUUNI (Kaasu-uuni, suora käyttö) VACBOOST M09 A (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Salo Puh Fax antti@antti-teollisuus.fi

2 SISÄLLYS Kuivuriuunin tyyppi... 3 KONEEN ESITTELY... 4 Käytettävät kaasut:... 5 TAVOITTEELLINEN LAITTEISTO KOKOONPANO... 6 ASENNUS... 8 Turva ohjeita ja määräyksiä... 8 Asennuspaikan huomioiminen... 8 Tarvittavat komponentit ennen kaasupoltinta... 8 Kaasusäiliö/liitäntä... 8 Kuivuriuunin paikoilleen nosto... 9 Ilmaputkien asentaminen... 9 Sähköasennus KUIVURIUUNIN KÄYTTÖOHJE Tehon säätö HUOLTO Vuosihuolto Käytön aikainen huolto TAKUU MAHDOLLISIA HÄIRIÖTILANTEITA KAASUPOLTTIMESSA: EY-Vaatimustenmukaisuusvakuutus... 18

3 Kuivuriuunin tyyppi Tämä kirja käsittelee ANTTI-mallisarjan A1500 suorakäyttöistä kuivurikaasu-uunia. Kanavapolttimia on kahdella eri kaasulla toimivia; nestekaasu ja maakaasu. Peruskomponenteiltaan polttimet ovat samanlaisia. Tarkemmat tiedot uunisi tyypistä näet koneen kyljessä sijaitsevasta tyyppikilvestä. Nopean avun saamiseksi käyttöhäiriöissä ja varaosatilausten helpottamiseksi on myyjälle tai huoltoon aina ilmoitettava koneen tyyppikilvessä olevat tiedot. Merkitse kilvessä olevat tiedot tälle sivulle vastaavaan kohtaan, niin ne ovat aina käytettävissäsi tarpeen mukaan. Antti-Teollisuus Oy

4 KONEEN ESITTELY - Alipaineuuni A1500 on tarkoitettu viljankuivurin kuivausilman lämmittämiseen. Puhallinyksiköllä tai -yksiköillä aiheutetaan ilmavirtaus uunin ja kuivurin läpi. Kuivausilman lämpötila voi olla maksimissaan 120 C. - Perusperiaate on, että viljankuivuri asennetaan uunin ja puhaltimen väliin siten, että uunilta johdetaan ilmakanava viljankuivurin tuloilmapäätyyn. Ilma kulkee kuivurikennoston läpi ja poistoilmapäädyssä oleva imurin kautta ilmakanavaan ja siitä edelleen esim. rakennuksesta ulos. - Kuivuriuuni toimitetaan useammassa osassa, lämmönvaihdin, poistokartio erikseen ostettavissa, kaasupoltin, polttimen sadesuoja ja asennukseen tarvittavat varusteet. Lisäksi on kiinnitettävä ilmaputki/liittää uuni kuivuriin. Sähköasentajan on tehtävä sähkökytkennät viljankuivurin ohjauskeskukseen. Tarvitaan myös kaasu liitäntä/säiliö ja siitä polttimelle asennettava määräysten mukainen putkisto. Antti-Teollisuus Oy

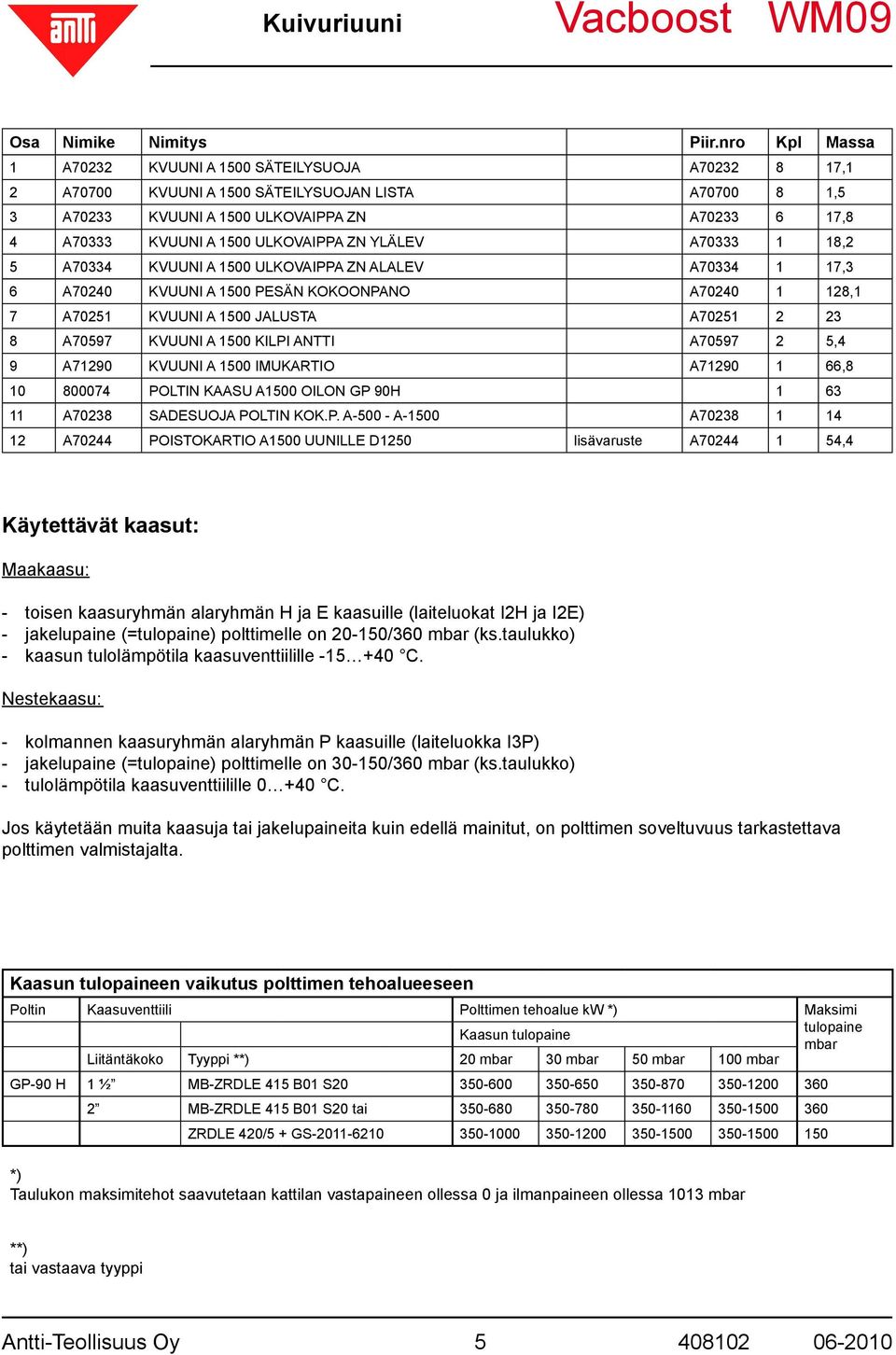

5 Osa Nimike Nimitys Piir.nro Kpl Massa 1 A70232 KVUUNI A 1500 SÄTEILYSUOJA A ,1 2 A70700 KVUUNI A 1500 SÄTEILYSUOJAN LISTA A ,5 3 A70233 KVUUNI A 1500 ULKOVAIPPA ZN A ,8 4 A70333 KVUUNI A 1500 ULKOVAIPPA ZN YLÄLEV A ,2 5 A70334 KVUUNI A 1500 ULKOVAIPPA ZN ALALEV A ,3 6 A70240 KVUUNI A 1500 PESÄN KOKOONPANO A ,1 7 A70251 KVUUNI A 1500 JALUSTA A A70597 KVUUNI A 1500 KILPI ANTTI A ,4 9 A71290 KVUUNI A 1500 IMUKARTIO A , POLTIN KAASU A1500 OILON GP 90H A70238 SADESUOJA POLTIN KOK.P. A A-1500 A A70244 POISTOKARTIO A1500 UUNILLE D1250 lisävaruste A ,4 Käytettävät kaasut: Maakaasu: - toisen kaasuryhmän alaryhmän H ja E kaasuille (laiteluokat I2H ja I2E) - jakelupaine (=tulopaine) polttimelle on /360 mbar (ks.taulukko) - kaasun tulolämpötila kaasuventtiilille C. Nestekaasu: - kolmannen kaasuryhmän alaryhmän P kaasuille (laiteluokka I3P) - jakelupaine (=tulopaine) polttimelle on /360 mbar (ks.taulukko) - tulolämpötila kaasuventtiilille C. Jos käytetään muita kaasuja tai jakelupaineita kuin edellä mainitut, on polttimen soveltuvuus tarkastettava polttimen valmistajalta. Kaasun tulopaineen vaikutus polttimen tehoalueeseen Poltin Kaasuventtiili Polttimen tehoalue kw *) Maksimi Kaasun tulopaine tulopaine mbar Liitäntäkoko Tyyppi **) 20 mbar 30 mbar 50 mbar 100 mbar GP-90 H 1 ½ MB-ZRDLE 415 B01 S MB-ZRDLE 415 B01 S20 tai ZRDLE 420/5 + GS *) Taulukon maksimitehot saavutetaan kattilan vastapaineen ollessa 0 ja ilmanpaineen ollessa 1013 mbar **) tai vastaava tyyppi Antti-Teollisuus Oy

6 TAVOITTEELLINEN LAITTEISTO KOKOONPANO Normaali käyttöympäristö on teräsrakenteinen siiloelementtikuivaamo, jonka lämmönlähteenä toimii alipaineuuni. Rakennuksen sisälle sijoitetaan kennotyyppinen viljankuivuri, jossa tuloilmaputki ja poistoilmaputki asennetaan eri puolille kuivaamorakennusta. Uuni voidaan asentaa siten, että ilma ohjataan ilmaputken kautta kuivurinilmakanavaan tai ilmakanava ulottuu maahan asti, jolloin uuni voidaan suoraan liittää kuivuriin. Uunin asentaminen Esipuhdistimen roskaputki on varustettava pyörre-erottimella tai vastaavalla roskien erottelulla. Erottimen on sijaittava samalla sivulla poistoilmaputken kanssa tai siten että pölyn ja roskien kulkeutuminen uunin imuaukkoon estyy. Tuloilma lämmitetään alipaineuunilla; sijoitettuna erilliseen muurattuun uunihuoneeseen, jolloin uunihuone voidaan tehdä kuivaamon kylkeen tai lähelle kuivaamoa seuraavien vaatimusten täyttyessä: - Uunihuoneen rajoittuessa yhdeltä seinältä muuhun kuivaamorakennukseen, pitää kuivaamoa vasten olevan seinän olla EI60-luokkaa ja ulkoilmaan päin olevat rakennusosat voivat olla EI30-luokkaa, katto EI60-luokkaa. - Jos uunihuoneen kuivaamoa vasten oleva seinä on vähintään yhden (1) metrin päässä kuivaamorakennuksesta, saa seinä olla EI30-luokkaa. Huom! Katso myös oviaukon ehdot, sekä riittävä ilmaputken pituus. - Uuni voidaan asentaa sateelta suojattuna vähintään kolmen (3) metrin etäisyyteen viljankuivaamosta ja muista rakennuksista. Ilmaputkea uunin hehkuvista osista mitattuna ilmapäätyyn tarvitsee olla 6 metriä. Antti-Teollisuus Oy

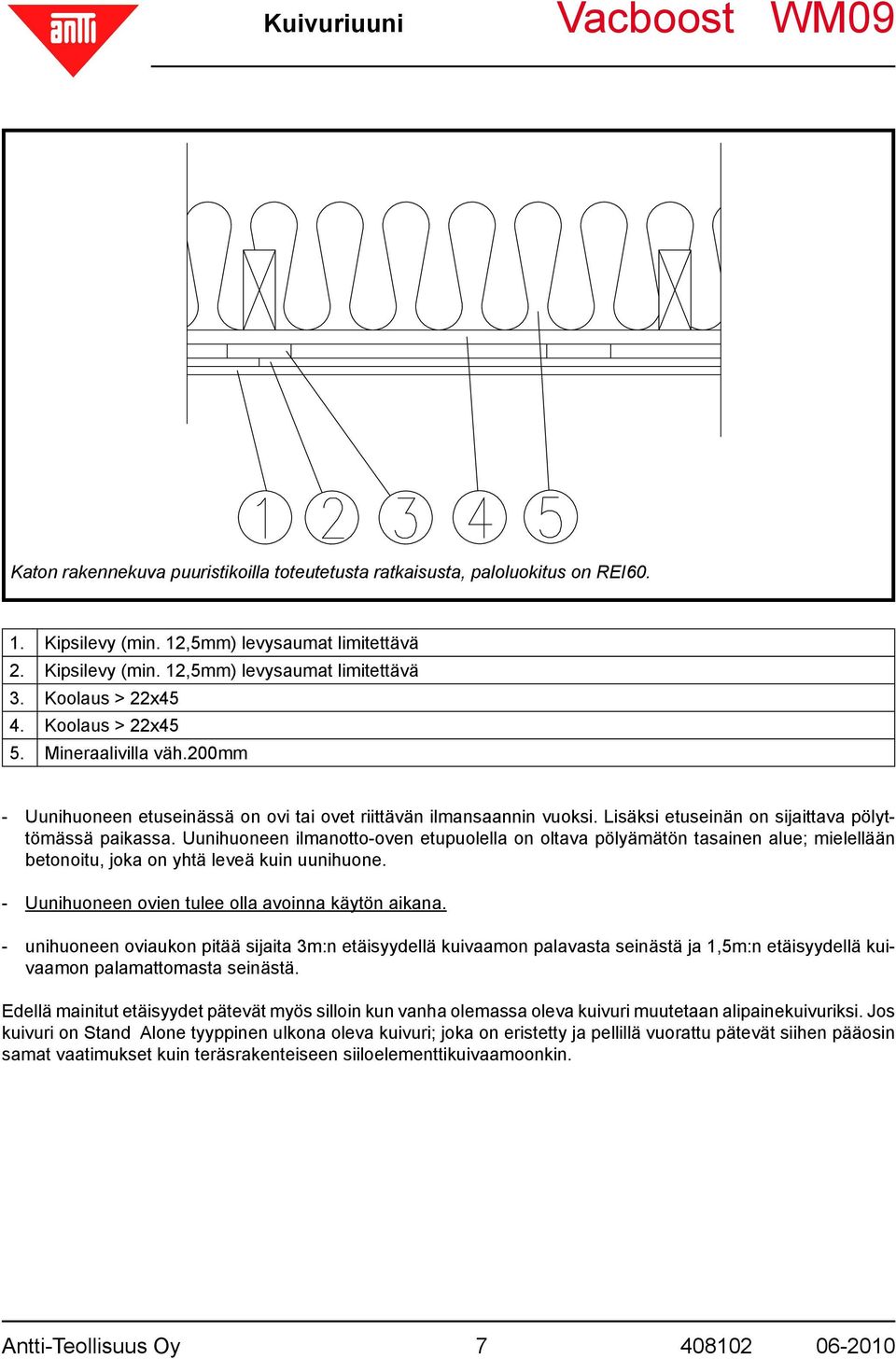

7 Katon rakennekuva puuristikoilla toteutetusta ratkaisusta, paloluokitus on REI Kipsilevy (min. 12,5mm) levysaumat limitettävä 2. Kipsilevy (min. 12,5mm) levysaumat limitettävä 3. Koolaus > 22x45 4. Koolaus > 22x45 5. Mineraalivilla väh.200mm - Uunihuoneen etuseinässä on ovi tai ovet riittävän ilmansaannin vuoksi. Lisäksi etuseinän on sijaittava pölyttömässä paikassa. Uunihuoneen ilmanotto-oven etupuolella on oltava pölyämätön tasainen alue; mielellään betonoitu, joka on yhtä leveä kuin uunihuone. - Uunihuoneen ovien tulee olla avoinna käytön aikana. - unihuoneen oviaukon pitää sijaita 3m:n etäisyydellä kuivaamon palavasta seinästä ja 1,5m:n etäisyydellä kuivaamon palamattomasta seinästä. Edellä mainitut etäisyydet pätevät myös silloin kun vanha olemassa oleva kuivuri muutetaan alipainekuivuriksi. Jos kuivuri on Stand Alone tyyppinen ulkona oleva kuivuri; joka on eristetty ja pellillä vuorattu pätevät siihen pääosin samat vaatimukset kuin teräsrakenteiseen siiloelementtikuivaamoonkin. Antti-Teollisuus Oy

8 ASENNUS Turva ohjeita ja määräyksiä Asentaminen edellyttää ao. oikeudet omaavan ammattitaitoisen sähkö- ja kaasuasentajan käyttöä, sekä kuivurikoneiden asennusta tuntevaa henkilöä. Rakentamisessa ja kaasukytkennöissä on huomioitava tarvittavat luvat esim. kaasuntoimittajalta sekä rakentamiseen liittyvät luvat. Lisätietoja saat paikallisilta rakennusviranomaisilta. Asennuspaikan huomioiminen Asennuspaikan valintaan vaikuttavat muiden rakennuksien etäisyydet sekä kuivurissa roskaputken sijoitus. Poistoilmanputken on oltava eripuolella kuin polttimen ja huomioitava, ettei roskat ja pölyt kulkeudu imuverkkoon. Tarvittavat komponentit ennen kaasupoltinta Riippuu tarpeista ja olosuhteista tarvitaanko kaikkia komponentteja: - painemittari ennen paineenalenninta - kaasumäärämittari Asentaminen edellyttää ao. oikeudet omaavan ammattitaitoisen sähkö- ja kaasuasentajan käyttöä. Rakentamisessa ja kaasukytkennöissä on huomioitava tarvittavat luvat esim. kaasuntoimittajalta. Lisätietoja saat paikallisilta rakennusviranomaisilta. Kaasupolttimen mukana toimitetaan polttimen toimilaitteiden kytkentäkaavio. Liityntäohje kuivurin ohjauskeskukseen toimitetaan keskuksen mukana. HUOM! ROSKIEN JOUTUMINEN UUNIN IMUILMAAN AIHEUTTAA TULIPALOVAARAN! UUNIN ON SIJAITTAVA SELLAISESSA PAIKASSA, ETTÄ ROSKIEN KULKEUTUMINEN UUNIIN ESTYY. UUNIN POLTTIMON OLTAVA EHDOTTOMASTI SATEELTA SUOJATTU. JOS POLTIN ON SUOJAAMATON NIIN ANTTI-TEOLLISUUS OY EI VASTAA SEURAAMUKSISTA. Kuivuriuunin imuilmaa ei saa ottaa uunihuoneesta sisältä vaan sitä varten uunihuoneessa on oltava avattavat ovet, jotka lukitaan auki asentoon käytön ajaksi ja sitä varmistaa rajakatkaisija ovessa. Kaasusäiliö/liitäntä Kaasusäiliö tai kaasuliitäntää koskevat määräykset on selvitettävä kunnan viranomaisten kanssa, tietoja kaasuntoimittajlta. Antti-Teollisuus Oy

9 Kuivuriuunin paikoilleen nosto - Kuivuriuunia nostettaessa on huomioitava: -käytetään kaikkia nostokorvakkeita -nostolaitteiden pysyvyys nostokorvakkeissa on varmistettu -käytetään riittävän tehokkaita nostokoneita -nostettavan laitteen alle tai liian lähelle sitä ei saa koskaan mennä - Kuivuriuuni ilman poltinta nostetaan paikoilleen asennuspiirustuksen tai -suunnitelman osoittamaan paikkaan. Koska asennusalustan tulee olla suora ja tukeva ei uunia tarvitse erikseen kiinnittää alustaa. Ilmaputkien asentaminen - Ilmaputkisto kuivuriuunin ja kuivurin väliin asennetaan ilmaputkisto-osia käyttäen putkihalkaisija D1250 tai uuni liitetään suoraan kuivuriin, aikaisemmin kuvan mukaisesti. - Tuloputki uunilta tuodaan normaalisti alimpiin lämpökennoihin. Puhallinyksikkö tai yksiköt asennetaan siten, että pystytään myös vajaaeriä kuivattamaan. - Ilmaputkisto tulee asentaa siten, että irralliset jyvät ja roskat eivät valu lämpökennon ilmapäädystä suoraan uuniin. - Ennen putkien asentamista tarkista, ettei mitään vieraita esineitä ole joutunut uunin sisään. VAROITUS! Uuniin joutuneet vieraat palavat esineet aiheuttavat tulipalovaaran! Uunin maksimi teho on 1500 kw, jota ei saa ylittää. Suurimmat sallitut kaasumäärät ovat suuntaa antavia, määrään vaikuttaa kaasun energia sisältö, tiedot saa kaasun toimittajalta: Nestekaasu Maakaasu 58,4 m3/h 150,0 m3/h Kun kaasun energiasisältö tiedetään, voidaan laskea tarkka suurin sallittu kaasumäärä. HUOM! Uunin suurinta sallittua tehoa ei saa ylittää! Antti-Teollisuus Oy

10 Sähköasennus Kuivuriuunin sähköistäminen, termostaattien asentaminen ja kytkennät erikseen tarvittavaan kuivurin ohjauskeskukseen pitää antaa valtuutetun sähköasentajan tehtäväksi! Sähköasentaja antaa asennuksesta kirjallisen vakuutustodistuksen. Termostaattien ja antureiden asennusohjeita sähköasentajalle (kts. myös kuva termostaattien sijainnit viljankuivurissa): - Tulopuolen termostaatit ja anturi asennetaan ilmaputkeen rakennuksen sisäpuolelle (jos on rakennus) ja mahdollisimman suoraan putkenosaan (ei lähelle käyriä), jotta ilmavirtaukset olisivat tasaiset. Antureilla ei saa myöskään olla näköyhteyttä uunin pesän peräosaan, jotta punaisena hehkuvan pesän lämpösäteily ei antaisi virheellistä mittausarvoa termostateille. Jos anturit antavat virheellistä mittaustulosta, niin anturin siirtäminen putken toiseen syrjään saattaa auttaa. Kuuma ja viileä ilma eivät ole välttämättä ehtineet sekoittua täydellisesti vielä tässä vaiheessa. Toinen mahdollisuus on että mitataan kuivatusilman todellinen lämpötila ja säädetään termostaattien asetuksia ohjearvoista niin paljon ylöspäin, kuin virheellisen ja todellisen mittaustuloksen erotus on (koskee LTM termostaattia). - Poistopuolen termostaatit ja anturit asennetaan alempaan ilmaputkeen jos useampia puhaltimia (ylempi puhallin voidaan tarvittaessa ottaa pois käytöstä). - Kun uuni asennetaan uunihuoneeseen tulee käyntiovessa olla rajakatkaisija. Em. rajakatkaisija varmistaa, että uunin läpi kulkee ilmaa. - Sähköjohtimet pitää olla vähintään 50 mm etäisyydellä lämpöputken pinnasta niin, ettei johtimien lämpenemisvaaraa ole. - Sähköistys tehdään kuivurin ohjauskeskuksen kytkentäkuvien mukaan. Termostaatit ja niiden perusasetukset: - Lämpötilansäädin LTM-termostaatti. Jos on käytössä logiikkakeskus niin erillistä LTM anturia ei tarvita. Jos käytetään maksimi kuivatuslämpötilaa eli 120 C; niin tulee termostaatin limit arvoa säätää 150 C:een, joka katkaisee polttimen toiminnan kun kyseinen lämpötila jostain syystä saavutetaan (vikatilanne). Vakioasetus on 110 C ja se on tarkoitettu normaali ylipaineuuneille. Kyseinen termostaatti estää myös puhaltimien pysähtymisen ennen kuin kuivausilman lämpötila on laskenut 45 C:een eli fan arvo termostaatissa. Termostaatin sisällä on kaksi kiekkoa, joista voidaan fan ja limit arvot säätää. Ruuvattavan kannen alla on tarralappu, josta ilmenee että system 1 riviliittimet ovat limitin jne. Asennusta varten on porattava tuloilmaputkeen D19 mm reikä, josta saadaan termostaatin kapillaariputki ilmaputken sisäpuolelle ja ruuvataan esim. itseporautuvilla peltiruuveilla pitimestään putkeen kiinni. - Kuivauslämpötilan anturi (2. liekin anturi). Tuloilmaputkeen porataan 10,5 mm reikä. Termostaatti anturi pujotetaan D8x1 nylonputkeen L=150mm, siten että anturin päästä jää noin puolet näkyviin. Läpivientikumi asetetaan nylonputken päälle ja läpivientikumilla kiinnitetään tämä kokonaisuus putkeen. Anturin on oltava n. 100 mm ilmaputken sisällä. kts. kuva seur. sivulla. - Paine-eroanturin tehtävä on tarkkailla, että ilma kulkeutuu uunin kautta, eikä mitään muuta mahdollista helpompaa reittiä. Em. syystä sitä ei saa asentaa minnekään muualle kuin tuloputkeen uunin jälkeen. Antti-Teollisuus Oy

11 Paine-eroanturin asennus Varsinainen paine-eron mittari ja säätöyksikkö kello kiinnitetään seinään. On tarkistettava, että seinää lähinnä olevan putkenlähdön päästä on suojatulppa poistettu. PVC-letku kiinnitetään putkenlähtöön, joka on seinästä etäämpänä (kts kuva). Letku voidaan katkaista sopivaan pituuteen ja se kiinnitetään läpivientiholkkiin, joka puolestaan kiinnitetään ilmaputkeen itseporautuvilla peltiruuveilla kts. kuva s.alla. Huomaa, että putken ja läpivientiholkin väliin tulee neopren aluslaatta. Mukana toimitetaan eristetyt Abico liittimet, joilla tehdään sähkökytkentä napoihin 2 ja 3. Paineensäätö tehdään kiekolla, joka on kellon keskellä. Säädetään sellaiseen painearvoon, että vaihtokosketin kytkeytyy mahdollisimman pienellä ilmamäärällä. Jos vaihtokosketin ei kytkeydy niin öljypoltin ei käynnisty. - Poistolämpötilan anturin tehtävä on katkaista kuivatus, kun poistolämpötila on riittävän korkealla. Anturi asennetaan alempaan poistoilmaputkeen. Normaalisti n C riippuen kuivattavasta viljalajikkeesta ja käytetystä kuivatuslämmöstä. Jos käytetään tavanomaista korkeampia kuivatuslämpötiloja, niin myös katkaisupisteen lämpötila on totuttua korkeampi. Anturin asennus putkeen tehdään samalla lailla kuin aikaisemmin mainittu kuivauslämpötilan anturi. Antti-Teollisuus Oy

12 - Palotermostaatti katkaisee heti kuivurin kaiken toiminnan, jos lämpötila nousee asetetulle rajalle esim. kuivurin sisäisen tulipalon johdosta. Aksiaalipuhaltimen mukana toimitetaan palotermostaatti. Palotermostaatti asennetaan jokaiseen puhaltimen poisto putkeen. Termostaatti säädetään normaalisti 60 C :een. Termostaatissa on 2m pitkä kapillaariputki, jotta termostaattikotelo voitaisiin asentaa sellaiseen paikkaan että siihen on helppo päästä käsiksi. Termostaattikotelon kyljessä on käsinpalautuspainike, joka on kuitattava aina käsin kun lämpötila on noussut katkaisurajalle. Normaalikäytössä ei poistolämpötila näin ylös nouse. Poikkeuksellinen tilanne on esim. kuivurin testauskäyttö tyhjänä, jolloin lämpötila helposti kohoaa em. asetettuun katkaisurajaan Termostaattien sijainnit viljankuivurissa 1. - Kuivauslämpötilan anturi PTC (2. liekki) - LTM-termostaatti (ei asenneta jos logiikkakeskus) - Paine-eroanturi - Vakiolämmönsäätö lämpötila-anturi (lisävaruste) Tulopuolen anturit asennetaan ilmaputkeen rakennuksen sisäpuolelle ja mahdollisimman suoraan osaan (ei lähellä käyriä). Huomioitava myös, että antureilla ei ole suoraa näköyhteyttä uunin pesän peräosaan. Lämpösäteily pesästä antaa virheellistä mittausarvoa termostaateille Poistolämpötilan anturi PTC - Palotermostaatti Poistopuolen anturit asennetaan alempaan ilmaputkeen, jos kaksi puhallinta (ylempi puhallin voidaan tarvittaessa ottaa pois käytöstä). Antti-Teollisuus Oy

13 Huomioitavaa ennen käyttöönottoa - Poltin- ja sähköasentajien toimesta tehtävä koekäyttö on suoritettu. - Turvalaitteiden toiminta on testattava käytännössä, jotta voidaan olla varmoja niiden toiminnasta. - Kaasua on saatavissa polttimelle. - Että uunihuoneessa ei ole sinne kuulumatonta tavaraa. - Että uunin läpi imetään vain puhdasta ilmaa. - Putkistossa olevat sulkuventtiilit ovat auki-asennossa. - Tarkista vielä, että pääkytkimet ja mahdolliset turvakytkimet ovat käynti asennossa. - Että kuivauksen aikana uunihuoneen ulkopuolella tulee olla käsisammutin. - Uunin imuverkkojen edessä ja sivuilla oleva laatta on oltava puhdas ja varmistettava, että esim. tuuli ei tuo roskia mm. kuivuneita kasveja uunin imukartion suuaukolle. KUIVURIUUNIN KÄYTTÖOHJE Tehon säätö - Aksiaalipuhaltimilla olevan kuivurin kuivausilman määrää vähennetään tarvittaessa poistoilmakanavassa olevan säätölaitteen avulla, jolla päästetään korvausilmaa puhaltimelle. Radiaalipuhaltimilla olevan kuivurin kuivausilman määrää vähennetään tarvittaessa poistoilmaputkissa olevan säätöläpän avulla, läppä sijoitetaan kuivurin ja puhaltimen väliin. - Kuivausilman lämpötila valitaan sopivaksi 2-teho digitaalitermostaatin asetusta säätämällä. Digitaalikeskuksissa säätö tehdään digitaalisen termostaatin asetuspainikkeista ja Logicontrol keskuksissa logiikan ohjauspäätteen avulla asetukset valikossa. HUOM. logicontrol keskuksissa Eliwell-digitaalinäyttöjen asetuksia ei saa muuttaa, niistä voidaan lukea ainoastaan vallitseva lämpötila kanavassa. - 2-teho -polttimessa ilmamäärän säätö öljynkulutusta vastaavaksi tapahtuu automaattisesti (polttimen asennuksen yhteydessä asetettujen lineaarisäätöjen mukaisesti). VAROITUS! Ennen polttimen avaamista on varmistettava polttimen jännitteettömyys. Polttimessa on korkeajännite. Hengenvaarallinen, sähköiskun vaara. - Siirryttäessä viljankuivatuksesta kuivauksen jälkeiseen jäähdytykseen; kuivausautomatiikan termostaatti pysäyttää polttimen automaattisesti, kun asetettu poistolämpötila eli katkaisupiste on saavutettu (jos uuni on kytketty automaattikeskukseen). - Uunin puhallinta ei saa pysähtymään käyttökytkimestäkään ennen kuin uuni on jäähtynyt LTM-termostaatin fan lämpötilan alapuolelle (uunin puhallinta ei saa myöskään pysäyttää pääkytkimestä, ennen kuin uuni on jäähtynyt). Antti-Teollisuus Oy

14 HUOLTO Vuosihuolto - Toimintavarmuuden takaamiseksi puhdista sytytyskärjet ja tarkasta säätö. - Tarkasta liekinilmaisimen asento, kunto ja puhtaus. - Puhdista suodattimet. - Tarkasta kaasuputkiston/kaasuryhmän tiiviys. - Poista pöly ja kosteus sekä pidä poltin puhtaana. - Suositeltavaa on huoltaa poltin kerran vuodessa, tarkastaa polttimen palamisarvot savukaasuanalysaattorilla. - Ennen kuivatuskauden alkua on tarkistettava taskulampun avulla, ettei uunin sisällä lämmönvaihdonpintojen välissä ole hiirien, rottien tai lintujen pesiä, jotka saattavat aiheuttaa palovaaran. - On varmistettava, että kuivuriin menevä ilmaputkisto on puhdas. Kuivurista on saattanut tulla jyviä ilmaputkeen täytön yhteydessä. - Uunihuoneen oven rajakatkaisijan toiminta on testattava käytännössä aina ennen kuivauskauden alkua. Käytön aikainen huolto - Jos vuosihuollot on tehty huolellisesti vaatii kuivuriuuni käytönaikana vain päivittäistä silmäilyä. Vaikka uunin toimintaa ohjailtaisiinkin kuivaamon sähkökeskuksesta, on hyvä käydä uunihuoneessa muutaman kerran päivässä silmäilemässä ja kuuntelemassa, että uuni toimii normaalisti. TAKUU Antti-kuivuriuunien takuuaika on yksi (1) käyttökausi. Kuivuriuunin tulipinnoille myönnetään 5 vuoden takuu. Takuu koskee valmistus- ja ainevikoja. Öljypoltinta koskee valmistajan antamat erilliset takuuehdot. Takuu edellyttää, että kuivuriuunin asennuksessa, käytössä ja huollossa on noudatettu valmistajan antamia ohjeita ja voimassa olevia määräyksiä. Kaikista takuuasioista on sovittava valmistajan kanssa ennen toimenpiteisiin ryhtymistä. Antti-Teollisuus Oy

15 MAHDOLLISIA HÄIRIÖTILANTEITA KAASUPOLTTIMESSA: Häiriötapauksessa on tarkastettava toiminnan perusedellytykset: 1. Saako poltin ohjaus- ja syöttöjännitettä? 2. Onko mahdollinen tiiviydentestauslaite käyntitilassa (keltainen merkkivalo palaa)? 3. Ovatko säätö- ja ohjauslaitteiden asetusarvot kohdallaan? 4. Ovatko varmistuslaitteet normaalissa toimitilassa? 5. Saako poltin polttoainetta, ovatko kaasuputkiston venttiilit auki, onko kaasuputkistossa painetta? Mikäli häiriönaiheuttaja ei ole mikään edellä mainituista, on tarkistettava polttimeen liittyvät toiminnat. Kun ohjelmarele on häiriölukituksessa (merkkivalo palaa), lukitus kuitataan. Poltin käynnistyy, kun ohjelmareleen askelkytkin on kiertynyt aloitusasentoon ja muut käynnistyksen ehdot täyttyvät (ks. Poltinautomatiikka, toimintaselostus ). Seurataan polttimen toimintaa. Ohjelmareleen ohjelmaosoittimen symbolimerkki kertoo mahdollisen vikatyypin (ks. Häiriön ja ohjausohjelman indikointi ). Vianetsinnässä voi hyödyntää mittalaitteita. Tunnusmerkit Mahdollinen häiriön aiheuttaja Toimenpide 1. Moottori Polttimen moottori ei käynnisty ( symboli ) Katko päävirtapiirissä Selvitä katko Lämpörele toiminut tai viallinen Tarkasta asetus, kuittaa tai vaihda Varoke toiminut Viritä tai vaihda Viallinen moottorikontaktori Viallinen moottori moottori Katko moottorin ohjausvirtapiirissä: - viallinen ohjelmarele rele - virheellinen ilmansäätöpellin Korjaa asetus säätömoottorin nokkapyörän asetus - viallinen säätömoottori moottori 2. Ilmanpaineen puute Polttimen moottori käynnistyy, mutta esituuletuksen aikana tai sen jälkeen tulee pikasulku ( symboli P) Virheellinen ilmanpaine-erokytkimen säätö Ilmanpaine-erokytkimen impulssiletku(t) likaantunut Tarkasta säätö, korjaa tarvittaessa Puhdista letku(t) Viallinen ilmanpaine-erokytkin Likaantunut puhallin Puhdista Antti-Teollisuus Oy

16 Tunnusmerkit Mahdollinen häiriön aiheuttaja Toimenpide 3. Sytytyshäiriö Polttimen moottori käynnistyy, ohjausjännite ohjelmareleeltä sytytysmuuntajalle on kytkeytynyt, sytytystä ei tapahdu ja lyhyen ajan kuluttua tapahtuu pikasulku (symboli 1.) Likaantuneet tai kuluneet sytytyskärjet, vioittunut eriste Sytytyskärkiväli liian suuri Puhdista tai vaihda Säädä ohjeiden mukaan. Vioittunut sytytysjohto Polttimen moottori käynnistyy, ohjausjännite ohjelmareleeltä sytytysmuuntajalle ei ole kytkeytynyt, sytytystä ei tapahdu ja lyhyen ajan kuluttua tapahtuu pikasulku (symboli 1.) Viallinen sytytysmuuntaja Viallinen ohjelmarele Sytytysmuuntajan syöttöpistoke irronnut tai vioittunut Kiinnitä tai vaihda 4. Liekki ei muodostu Polttimen moottori käynnistyy, sytytyskipinä muodostuu, lyhyen ajan kuluttua tulee pikasulku (symboli 2.) Kaasuventtiili ei avaudu: Selvitä katko (ks. Piirikaavio) - katko ohjausvirtapiirissä viallinen osa - viallinen toimilaite - vaurioitunut johto Virheellinen kaasumäärän säätö Säädä 5. Liekin muodostumisen jälkeen seuraa katko Liekki muodostuu. Seuraa pysäytys (kaasunpainekytkin, min.) ja uudelleenkäynnistys, tai kun poltin siirtyy 2-teholle Kaasun paine liian alhainen: - paineensäädin ei toimi Korjaa tai vaihda säädin seuraa pysäytys (kaasunpainekytkin, min.) ja uudelleenkäynnistys. Tukkeutunut suodatin Puhdista suodatin Kaasunpainekytkimen (min.) asetus virheellinen Säädä Antti-Teollisuus Oy

17 Tunnusmerkit Mahdollinen häiriön aiheuttaja Toimenpide 6. Liekin valvonnan aiheuttama häiriö (=pikasulku) Polttimen moottori käynnistyy, Virhellinen liekinilmaisimen asento liekki muodostuu, sitten pikasulku (symboli 1.) Likainen liekinilmaisin Korjaa asento Puhdista Liian heikko liekki (valo) Tarkasta polttimen säädöt Viallinen liekinilmaisin Viallinen ohjelmarele Pikasulku esituuletuksen aikana ( ) Viallinen liekinilmaisin Viallinen ohjelmarele Pikasulku pysäytysvaiheessa ( ) Viallinen tai vanhentunut liekinilmaisin Viallinen ohjelmarele 7. Pikasulku pysäytysvaiheessa Liekki ei sammu Vuotavat kaasuventtiilit 8. Palopää Liekkilevy palanut liekkilevy tarvittaessa Suuttimen etäisyys liekkilevystä väärä Korjaa säätö Virheellinen palamisilman säätö Säädä Kattilanhuoneen ilmansaanti riittämätön Lisää ilmansaantia Liian pieni 1-teho Säädä Lisää kaasumäärää Liian pieni palamisilman nopeus: - virheellinen säätörenkaan asento Säädä 9. Tiiviydentestauslaitehäiriö Poltin ei käynnisty. Punainen merkkivalo palaa Katso polttimenohjekirjan kohta Tiiviydentestauslaite Viallinen tiiviydentestauslaite Vuotava kaasuventtiili Antti-Teollisuus Oy

18 EY-Vaatimustenmukaisuusvakuutus ANTTI-TEOLLISUUS OY Koskentie KANUNKI Puh.: (02) Fax: (02) vakuuttaa, että ANTTI VACBOOST M09 A KUIVURIUUNI (Kaasu-uuni, suora käyttö) täyttää seuraavien direktiivien vaatimukset: - konedirektiivi 2006 / 42 / EY - pienjännitedirektiivi 2006 / 95 / EY - sähkömagneettista yhteensopivuutta (EMC) koskeva direktiivi 2004/ 108 / EY Kuusjoki Kalle Isotalo Toimitusjohtaja Antti-Teollisuus Oy
