1 Asennusja käyttöohje RADIAALI- PUHALLINYKSIKÖT 5,5 kw, 7,5 kw,11kw, 15 kw AKSIAALIPUHALTIMET 9 kw, 2 x 6,6 kw (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Salo Puh Fax antti@antti-teollisuus.fi

2 SISÄLLYS RADIAALIPUHALTIMIEN 5,5 kw, 7,5 kw, 11 kw ja 15 kw ESITTELY... 3 VARAOSAKUVA 5,5 kw... 4 VARAOSAKUVA 11 kw... 5 VARAOSAKUVA 15 kw... 6 MITTA- JA TOIMISTUSOSAKUVA 5,5 kw JA 7,5 kw... 7 MITTA- JA TOIMISTUSOSAKUVA 5,5 kw JA 7,5 kw... 9 KÄTISYYDEN VAIHTO PUHALLINMALLEILLE 5,5 kw JA 7,5 kw AKSIAALIPUHALTIMIEN 9 kw JA 2x6,6 kw ESITTELY HUOLTO SÄHKÖASENNUS; PALOTERMOSTAATTI TAKUU EY-Vaatimustenmukaisuusvakuutus... 20

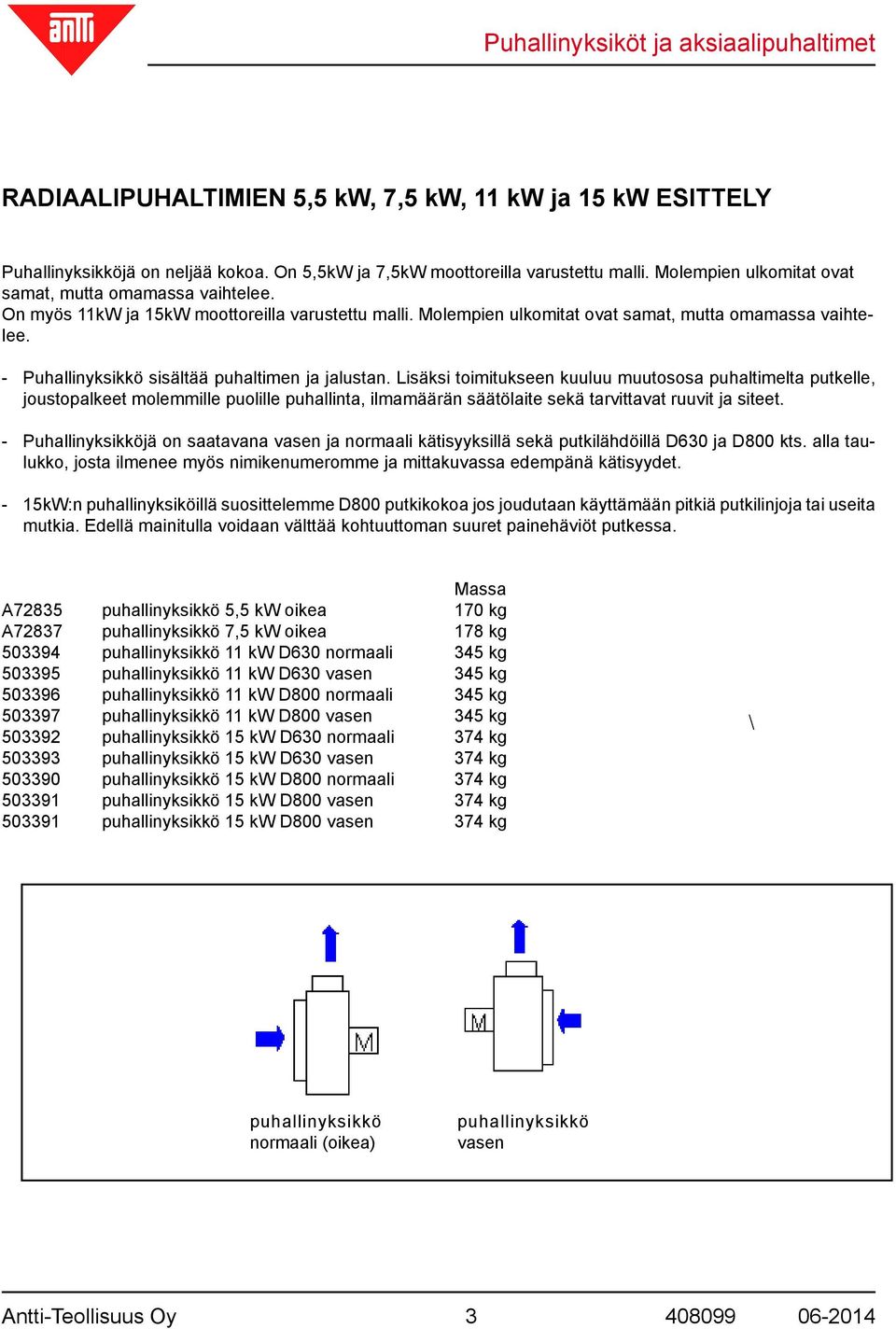

3 RADIAALIPUHALTIMIEN 5,5 kw, 7,5 kw, 11 kw ja 15 kw ESITTELY Puhallinyksikköjä on neljää kokoa. On 5,5kW ja 7,5kW moottoreilla varustettu malli. Molempien ulkomitat ovat samat, mutta omamassa vaihtelee. On myös 11kW ja 15kW moottoreilla varustettu malli. Molempien ulkomitat ovat samat, mutta omamassa vaihtelee. - Puhallinyksikkö sisältää puhaltimen ja jalustan. Lisäksi toimitukseen kuuluu muutososa puhaltimelta putkelle, joustopalkeet molemmille puolille puhallinta, ilmamäärän säätölaite sekä tarvittavat ruuvit ja siteet. - Puhallinyksikköjä on saatavana vasen ja normaali kätisyyksillä sekä putkilähdöillä D630 ja D800 kts. alla taulukko, josta ilmenee myös nimikenumeromme ja mittakuvassa edempänä kätisyydet. - 15kW:n puhallinyksiköillä suosittelemme D800 putkikokoa jos joudutaan käyttämään pitkiä putkilinjoja tai useita mutkia. Edellä mainitulla voidaan välttää kohtuuttoman suuret painehäviöt putkessa. Massa A72835 puhallinyksikkö 5,5 kw oikea 170 kg A72837 puhallinyksikkö 7,5 kw oikea 178 kg puhallinyksikkö 11 kw D630 normaali 345 kg puhallinyksikkö 11 kw D630 vasen 345 kg puhallinyksikkö 11 kw D800 normaali 345 kg puhallinyksikkö 11 kw D800 vasen 345 kg puhallinyksikkö 15 kw D630 normaali 374 kg puhallinyksikkö 15 kw D630 vasen 374 kg puhallinyksikkö 15 kw D800 normaali 374 kg puhallinyksikkö 15 kw D800 vasen 374 kg puhallinyksikkö 15 kw D800 vasen 374 kg puhallinyksikkö normaali (oikea) puhallinyksikkö vasen Antti-Teollisuus Oy

4 VARAOSAKUVA 5,5 kw Osa Nimike Nimitys Piir. nro Kpl Massa 1 A72982 PUHALLIN KOTELO OIK LG 5.5kW/7.5kW M10 A ,16 2 A72458 PUH IMUKARTIO LG 5.5 kw M09 A72458-A A72463 ROOTTORI LG 5.5 kw M10 A72463-A 1 31, ILMAPUTKI SIDE D625 A , MOOTTORI 5.5Kw 1500r B3-1 43, ALUSLAATTA ZN DIN440 D 58/18X , ALUSLAATTA TÄHTI M , RUUVI 6K M12X50 DIN RUUVI 6K ZN 12X45 DIN , ALUSLAATTA ZN M12 ZN DIN MUTTERI M12 DIN RUUVI 6-KOLO M6X70 AM 0 1 0, MUTTERI M6 DIN VARAOSAKUVA 7,5 kw Osa Nimike Nimitys Piir.nro Kpl Massa 1 A72982 PUHALLIN KOTELO OIK LG 5.5kW/7.5kW M10 A ,16 2 A72410 PUH IMUKARTIO LG 7.5kW M10 A , ROOTTORI M84 A330 NORM , ILMAPUTKI SIDE D625 A , MOOTTORI 7.5Kw 1500r B3 1 48, ALUSLAATTA ZN DIN440 D 58/18X , RUUVI 6K M12X50 DIN RUUVI 6-KOLO M6X70 AM 1 0, MUTTERI M6 DIN RUUVI 6K ZN 12X45 DIN , ALUSLAATTA ZN M12 ZN DIN ALUSLAATTA TÄHTI M ,002 Antti-Teollisuus Oy

5 VARAOSAKUVA 11 kw Osa Nimike Nimitys Piir. nro Kpl Massa 1 A71860 PUHALLIN A400 OSAKOKOONPANO A ,45 2 A71897 PUHALL A400 MOOTTORIPETI KOK. A , PUHALL A400 IMUK.KIINL KOK. PYÖR ,42 4 A71140 KUIVUUNI PUH.KOTELO A400 KEHYSTUKI M03 A ,91 5 A71141 KUIVUUNI PUH.KOTELO A400 KORJ.S.TUKI M03 A , MOOTTORI 11,00 KW 1500R B ROOTTORI NORMAALI B840/152 11KW , KVUUNI PUHALL A400 IMUKARTIO D624/ A 1 6, LUUKKU D170+PIDÄKE , KILPI TARRAKO 25x50 THT , ALUSLAATTA PL5 D 52/ , RUUVI 6K M12X50 DIN , ALUSLAATTA ZN M12 ZN DIN , LUKITUSLAATTA M12 (112320) DIN 6798A 0 4 0, MUTTERI M12 DIN , RUUVI 6K ZN 8X35 DIN , MUTTERI M8 DIN , KILPI TARRA VAARA YLHÄÄLTÄ 0 2 0, ALUSLAATTA PL5 D52/17-1 0, LUKITUSLAATTA M12 (112320) DIN 6798A 0 1 0, RUUVI 6K M16X60 DIN , KILPI NUOLI ,00 23 A71172 SADESUOJAN LEVY A /15 KW M03 A71172-C 1 6, RUUVI 6K ZN 8X20 DIN , KUIVUUNI PUHALL A400 VÄLIH D , ILMAPUTKI SIDE D625 A , RUUVI 6-KOLO 6X70 AM MUTTERI M6 DIN ,00 Varaosakuva 11 kw ja 15 kw Antti-Teollisuus Oy

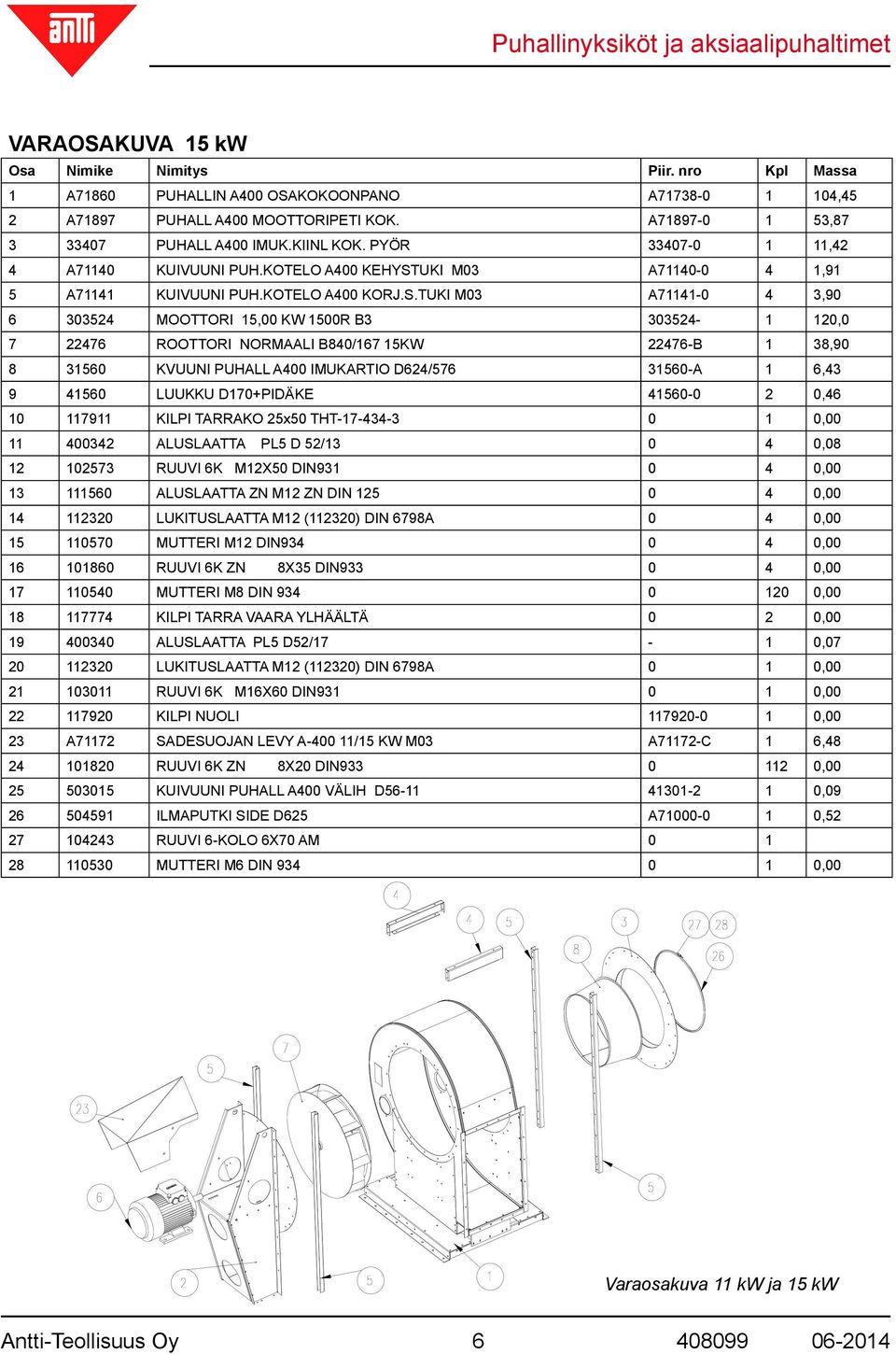

6 VARAOSAKUVA 15 kw Osa Nimike Nimitys Piir. nro Kpl Massa 1 A71860 PUHALLIN A400 OSAKOKOONPANO A ,45 2 A71897 PUHALL A400 MOOTTORIPETI KOK. A , PUHALL A400 IMUK.KIINL KOK. PYÖR ,42 4 A71140 KUIVUUNI PUH.KOTELO A400 KEHYSTUKI M03 A ,91 5 A71141 KUIVUUNI PUH.KOTELO A400 KORJ.S.TUKI M03 A , MOOTTORI 15,00 KW 1500R B , ROOTTORI NORMAALI B840/167 15KW B 1 38, KVUUNI PUHALL A400 IMUKARTIO D624/ A 1 6, LUUKKU D170+PIDÄKE , KILPI TARRAKO 25x50 THT , ALUSLAATTA PL5 D 52/ , RUUVI 6K M12X50 DIN , ALUSLAATTA ZN M12 ZN DIN , LUKITUSLAATTA M12 (112320) DIN 6798A 0 4 0, MUTTERI M12 DIN , RUUVI 6K ZN 8X35 DIN , MUTTERI M8 DIN , KILPI TARRA VAARA YLHÄÄLTÄ 0 2 0, ALUSLAATTA PL5 D52/17-1 0, LUKITUSLAATTA M12 (112320) DIN 6798A 0 1 0, RUUVI 6K M16X60 DIN , KILPI NUOLI ,00 23 A71172 SADESUOJAN LEVY A /15 KW M03 A71172-C 1 6, RUUVI 6K ZN 8X20 DIN , KUIVUUNI PUHALL A400 VÄLIH D , ILMAPUTKI SIDE D625 A , RUUVI 6-KOLO 6X70 AM MUTTERI M6 DIN ,00 Varaosakuva 11 kw ja 15 kw Antti-Teollisuus Oy

7 MITTA- JA TOIMISTUSOSAKUVA 5,5 kw JA 7,5 kw PUHALLINYKSIKKÖ 7,5 kw NORMAALI PUHALLINYKSIKKÖ 7,5 kw VASEN Osa Nimike Nimitys Piir. nro Kpl Massa MUUTOSOSA PUHALLIN D , ILMAPUTKI SIDE D625 A , ILMAPUTKI D JOUSTO-OSA , ILMAPUTKI SÄÄTÖL D625/ UMPIN ,7 5 A72459 PUH VÄLILAATTA PITKÄ LG 5,5kW/7,5kW M10 A A72462 PUH VÄLILAATTA LYHYT LG 5,5kW/7,5kW M10 A ,2 Antti-Teollisuus Oy

8 Antti Antti keskipakopuhallin Radiaalipuhallin 5,5 5,5 kw kw Ilmamäärä, m³/h Vastapaine, Pa Vastapaine, Pa Antti Antti keskipakopuhallin Radiaalipuhallin 7,5 7,5 kw kw Ilmamäärä, Ilmamäärä, m³/h m³ Vastapaine, Pa Vastapaine, Pa Antti-Teollisuus Oy

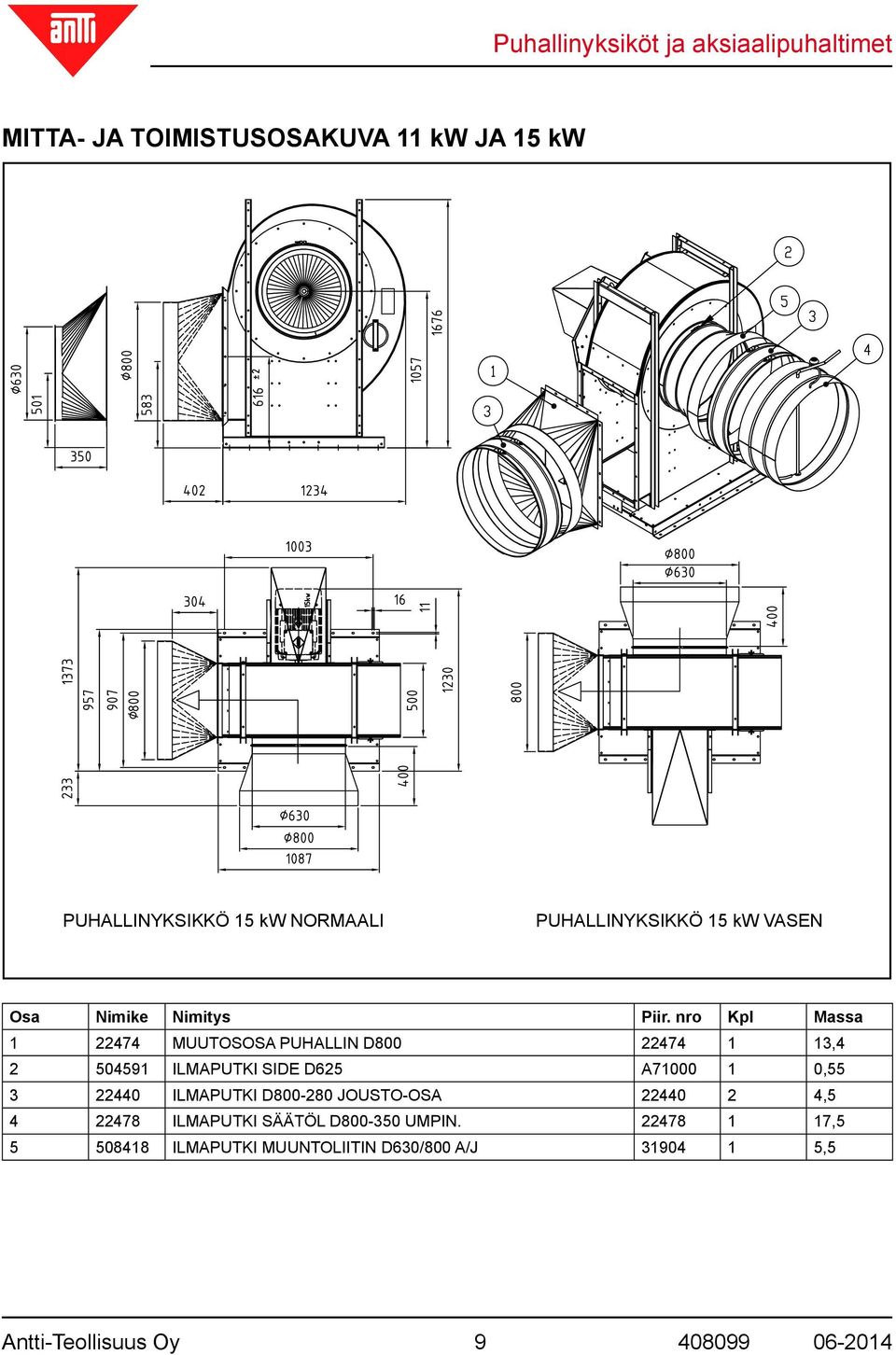

9 MITTA- JA TOIMISTUSOSAKUVA 11 kw JA 15 kw PUHALLINYKSIKKÖ 15 kw NORMAALI PUHALLINYKSIKKÖ 15 kw VASEN Osa Nimike Nimitys Piir. nro Kpl Massa MUUTOSOSA PUHALLIN D , ILMAPUTKI SIDE D625 A , ILMAPUTKI D JOUSTO-OSA , ILMAPUTKI SÄÄTÖL D UMPIN , ILMAPUTKI MUUNTOLIITIN D630/800 A/J ,5 Antti-Teollisuus Oy

10 Antti Antti keskipakopuhallin Radiaalipuhallin kw kw Ilmamäärä, m³/h Ilmamäärä, m³/h Vastapaine, Pa Vastapaine, Pa Antti keskipakopuhallin 15 kw Antti Radiaalipuhallin 15 kw Ilmamäärä, m³ Ilmamäärä, m³/h Vastapaine, Pa Vastapaine, Pa Antti-Teollisuus Oy

11 KÄTISYYDEN VAIHTO PUHALLINMALLEILLE 5,5 kw JA 7,5 kw Kuva 1 Kuva 2 Kuva 3 Kuva 4 Puhaltimien 5,5kw ja 7,5kw kätisyys voidaan vaihtaa. Tämä onnistuu puhaltimen jalkojen siirrolla. Tässä ohjeessa havainnollistetaan, miten normaali (oikeakätinen) puhallin muutetaan vasenkätiseksi. Moottorin sadesuoja pitää myös vaihtaa toiselle puolelle. 1. Käännä puhallin lattiaa vasten. Muista laittaa puhallinkotelon alle puut; se helpottaa jalkojen irroittamista ja estää puhallinta rikkoontumasta. Kuva 2. Irroita jalat puhallinkotelosta. 2. Kuva 3. Kiinnitä jalat puhallin kotelon toiselle puolelle kuvan mukaisesti. Pultit tulee kiinnittää huolellisesti ja varsin tiukalle. On ehdottoman tärkeää laittaa pultit joissa sivutuki on kiinni takaisin paikoilleen. (Kuvan 4 suurennos) 3. Kuva 4. Kun kotelon jalat on kiinnitetty voi puhaltimen nostaa pystyyn. Muistithan kiinnittää pultit takaisin paikoilleen jossa sivutuki on kiinni. 4. Huomioi Kuva 4: Moottorinsadesuoja pitää kääntää myös toiselle puolelle. Tämä onnistuu irroittamalla moottorisuojan tukiraudat (2kpl) ja itse moottorisuoja. Kuvasta käy ilmi miten moottorisuoja ja tukiraudat kiinnitetään. Antti-Teollisuus Oy

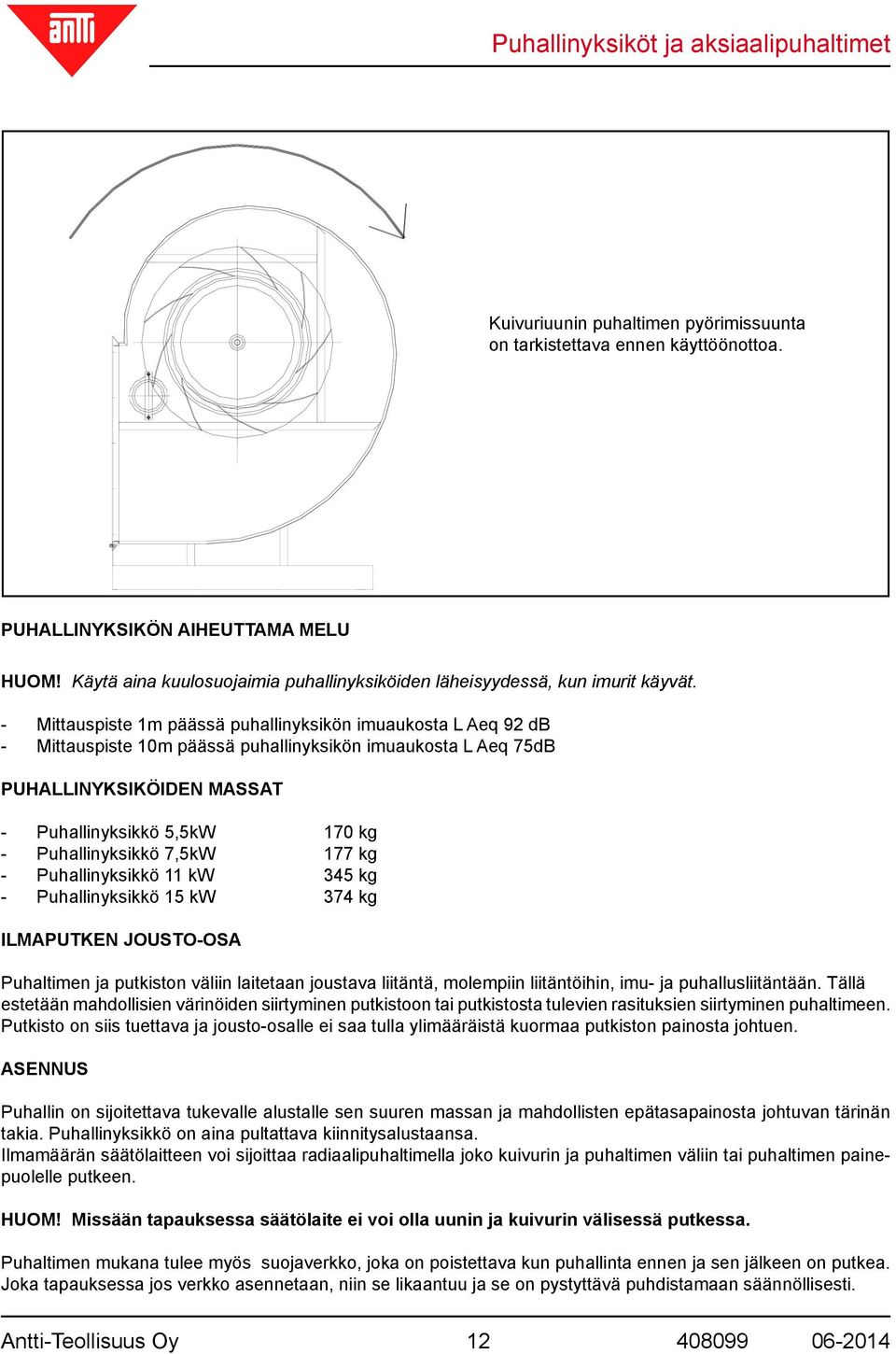

12 Kuivuriuunin puhaltimen pyörimissuunta on tarkistettava ennen käyttöönottoa. PUHALLINYKSIKÖN AIHEUTTAMA MELU HUOM! Käytä aina kuulosuojaimia puhallinyksiköiden läheisyydessä, kun imurit käyvät. - Mittauspiste 1m päässä puhallinyksikön imuaukosta L Aeq 92 db - Mittauspiste 10m päässä puhallinyksikön imuaukosta L Aeq 75dB PUHALLINYKSIKÖIDEN MASSAT - Puhallinyksikkö 5,5kW 170 kg - Puhallinyksikkö 7,5kW 177 kg - Puhallinyksikkö 11 kw 345 kg - Puhallinyksikkö 15 kw 374 kg ILMAPUTKEN JOUSTO-OSA Puhaltimen ja putkiston väliin laitetaan joustava liitäntä, molempiin liitäntöihin, imu- ja puhallusliitäntään. Tällä estetään mahdollisien värinöiden siirtyminen putkistoon tai putkistosta tulevien rasituksien siirtyminen puhaltimeen. Putkisto on siis tuettava ja jousto-osalle ei saa tulla ylimääräistä kuormaa putkiston painosta johtuen. ASENNUS Puhallin on sijoitettava tukevalle alustalle sen suuren massan ja mahdollisten epätasapainosta johtuvan tärinän takia. Puhallinyksikkö on aina pultattava kiinnitysalustaansa. Ilmamäärän säätölaitteen voi sijoittaa radiaalipuhaltimella joko kuivurin ja puhaltimen väliin tai puhaltimen painepuolelle putkeen. HUOM! Missään tapauksessa säätölaite ei voi olla uunin ja kuivurin välisessä putkessa. Puhaltimen mukana tulee myös suojaverkko, joka on poistettava kun puhallinta ennen ja sen jälkeen on putkea. Joka tapauksessa jos verkko asennetaan, niin se likaantuu ja se on pystyttävä puhdistamaan säännöllisesti. Antti-Teollisuus Oy

13 AKSIAALIPUHALTIMIEN 9 kw JA 2x6,6 kw ESITTELY Puhaltimia on kahta tyyppiä. On 9 kw ja 2x6,6 kw moottoreilla varustettu malli, josta jälkimmäinen on 2-jaksoinen. 9 kw puhallin asennetaan ulkopuolelle kuivurin ilmakanavaan. 2x6,6 kw asennetaan ilmakanavaan siten, että lyhyempi puhallin tulee ilmakanavaan sisälle ja pidempi ulkopuolelle kanavaa, toista puhallinta vasten. Moottorien todellinen koko on pykälää pienempi mitä ilmoitetaan tyyppikilvessä, mutta kuitenkin niistä otetaan ilmoitettu teho. Kovemmalla kuormituksella on mahdollista ajaa, kun on riittävä jäähdytys. - Aksiaalipuhaltimen mukana toimitetaan imukello, joka tulee ilmakanavaan imupuolelle. - Puhaltimen mukana toimitetaan myös palotermostaatti AKSIAALIPUHALLIN 9kW 90JM 25/4/9/20 S 9KW AKSIAALIPUHALLLIN 2-JAKSOINEN 2X6kW 90JM2/25/4/6 2-jaksoinen x 6,6 kw 1-jaksoinen kw Lisävarusteena on saatavissa soviteosa puhaltimesta D1000 ilmaputkeen. Sovite on nimikkeeltään A Antti-Teollisuus Oy

14 Power (kw) Q - Volume Flow (m3/h) (Actual) Total Pressure (Pa) 1470 rpm ISO 5801 V Type D Air Density 1,2 kg/m³ Q - Volume Flow (m3/h) (Actual) 2-JAKSOINEN Antti-Teollisuus Oy

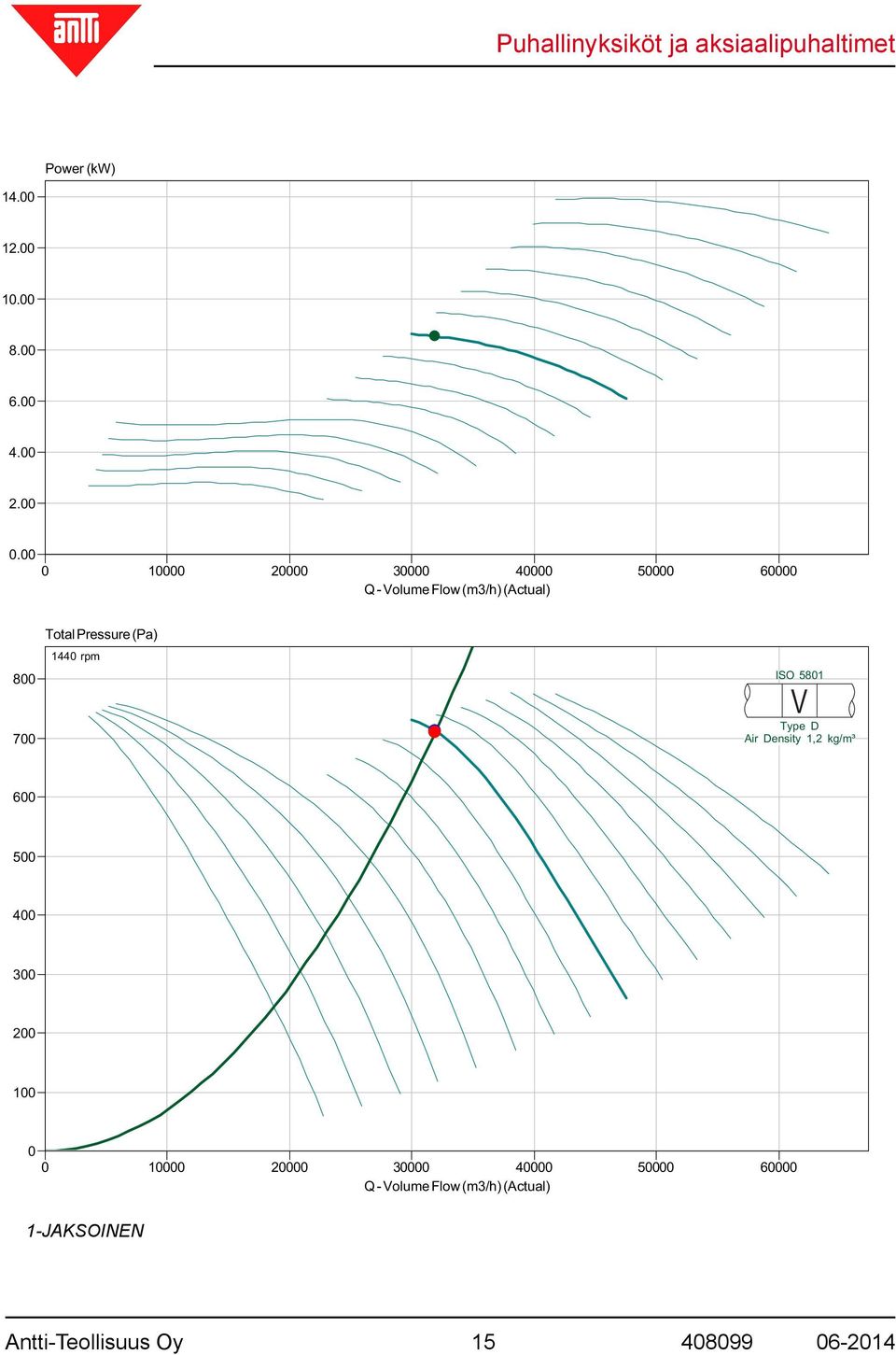

15 Power (kw) Q - Volume Flow (m3/h) (Actual) Total Pressure (Pa) 1440 rpm ISO 5801 V Type D Air Density 1,2 kg/m³ Q - Volume Flow (m3/h) (Actual) 1-JAKSOINEN Antti-Teollisuus Oy

16 Pyörimissuunta Ilmanvirtaussuunta Kuivuriuunin puhaltimen pyörimissuunta ja ilman virtaussuunta on tarkistettava ennen käyttöönottoa. Imukello asennetaan molempiin puhallinmalleihin ja on ehdottoman tarpeellinen ilmavirtojen saavuttamiseksi. 2. jaksoisen puhaltimen potkurit toimivat vastakkaisen pyörimissuunnan periaatteella, jolloin saavutetaan korkea paineenkehitys. Puhallin asennus ja potkurin pyörimissuunta tulee olla ehdottoman oikea. Ilmavirran ja pyörimissuunnan nuolet kojekilvessä (kuvassa malli), sekä potkurin lapoihin on stanssattu pyörimissuuntanuoli. Moottoreiden käämeissä on termistorityyppiset lämpösuojat, joiden kytkemisellä suojataan moottoria liian korkean lämpötilan ja mahdollisen likaantumisen aiheuttamasta ylikuumentumisesta. AKSIAALIPUHALTIMIEN MASSAT - 1-jaksoinen aksiaalipuhallin 9 kw 183 kg - 2-jaksoiset aksiaalipuhaltimet 2x6,6 kw 321 kg - Imukello 8 kg Antti-Teollisuus Oy

17 2-jaksoinen Ilmapäädyn osakohtainen asennusohje löytyy kuivurin 1m ilmapäädyn asennusohjeesta Periaatekuva kuivurin ilmapäätyyn asentamisesta Antti-Teollisuus Oy

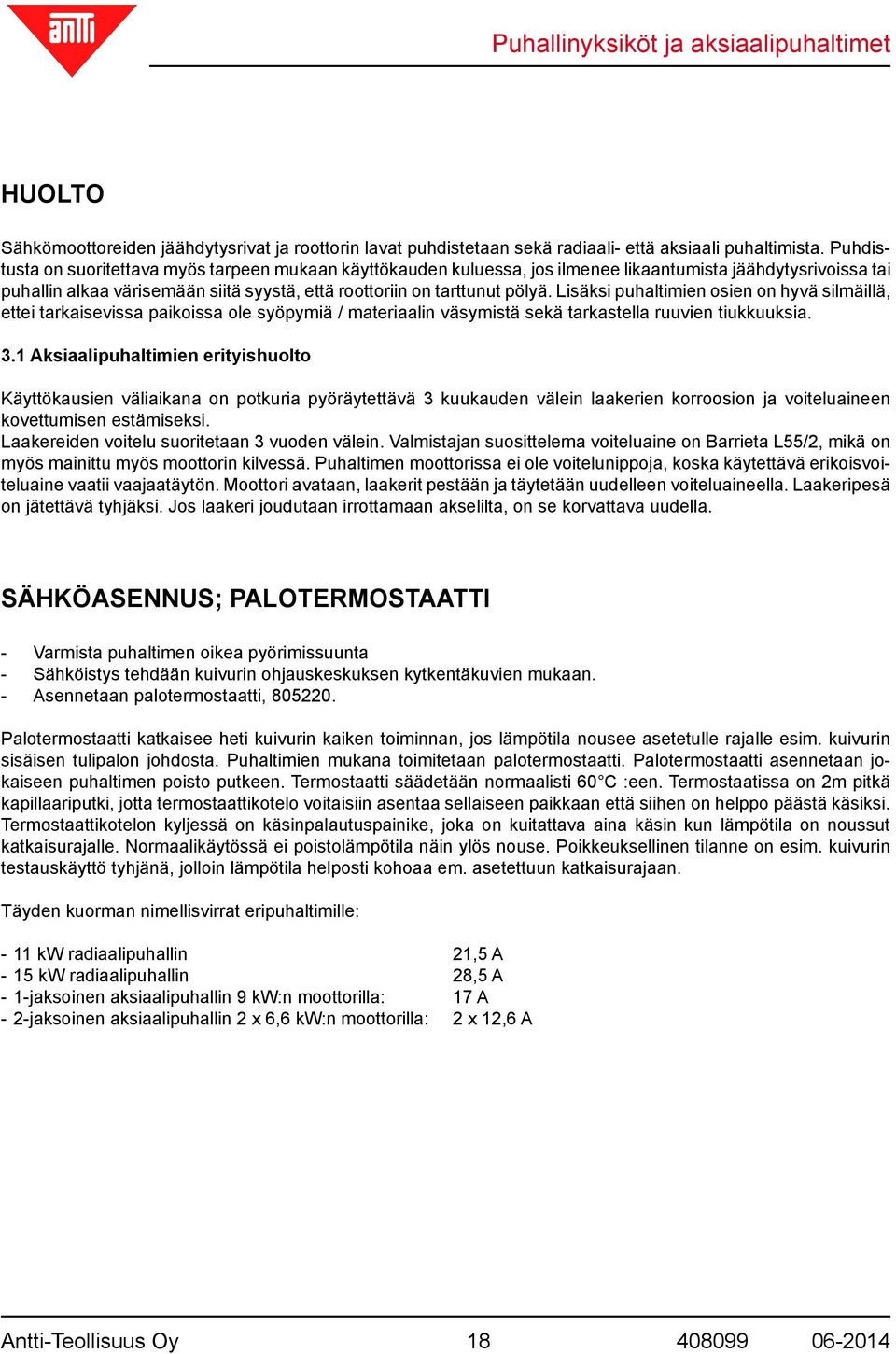

18 HUOLTO Sähkömoottoreiden jäähdytysrivat ja roottorin lavat puhdistetaan sekä radiaali- että aksiaali puhaltimista. Puhdistusta on suoritettava myös tarpeen mukaan käyttökauden kuluessa, jos ilmenee likaantumista jäähdytysrivoissa tai puhallin alkaa värisemään siitä syystä, että roottoriin on tarttunut pölyä. Lisäksi puhaltimien osien on hyvä silmäillä, ettei tarkaisevissa paikoissa ole syöpymiä / materiaalin väsymistä sekä tarkastella ruuvien tiukkuuksia. 3.1 Aksiaalipuhaltimien erityishuolto Käyttökausien väliaikana on potkuria pyöräytettävä 3 kuukauden välein laakerien korroosion ja voiteluaineen kovettumisen estämiseksi. Laakereiden voitelu suoritetaan 3 vuoden välein. Valmistajan suosittelema voiteluaine on Barrieta L55/2, mikä on myös mainittu myös moottorin kilvessä. Puhaltimen moottorissa ei ole voitelunippoja, koska käytettävä erikoisvoiteluaine vaatii vaajaatäytön. Moottori avataan, laakerit pestään ja täytetään uudelleen voiteluaineella. Laakeripesä on jätettävä tyhjäksi. Jos laakeri joudutaan irrottamaan akselilta, on se korvattava uudella. SÄHKÖASENNUS; PALOTERMOSTAATTI - Varmista puhaltimen oikea pyörimissuunta - Sähköistys tehdään kuivurin ohjauskeskuksen kytkentäkuvien mukaan. - Asennetaan palotermostaatti, Palotermostaatti katkaisee heti kuivurin kaiken toiminnan, jos lämpötila nousee asetetulle rajalle esim. kuivurin sisäisen tulipalon johdosta. Puhaltimien mukana toimitetaan palotermostaatti. Palotermostaatti asennetaan jokaiseen puhaltimen poisto putkeen. Termostaatti säädetään normaalisti 60 C :een. Termostaatissa on 2m pitkä kapillaariputki, jotta termostaattikotelo voitaisiin asentaa sellaiseen paikkaan että siihen on helppo päästä käsiksi. Termostaattikotelon kyljessä on käsinpalautuspainike, joka on kuitattava aina käsin kun lämpötila on noussut katkaisurajalle. Normaalikäytössä ei poistolämpötila näin ylös nouse. Poikkeuksellinen tilanne on esim. kuivurin testauskäyttö tyhjänä, jolloin lämpötila helposti kohoaa em. asetettuun katkaisurajaan. Täyden kuorman nimellisvirrat eripuhaltimille: - 11 kw radiaalipuhallin 21,5 A - 15 kw radiaalipuhallin 28,5 A - 1-jaksoinen aksiaalipuhallin 9 kw:n moottorilla: 17 A - 2-jaksoinen aksiaalipuhallin 2 x 6,6 kw:n moottorilla: 2 x 12,6 A Antti-Teollisuus Oy

19 Palotermostaattien sijainti kuivurissa:- PALOTERMOSTAATTI Palotermostaatti asennetaan puhaltimen lähelle siten, että ilmavirta varmasti osuu termostaatin anturiin. TAKUU Puhaltimien takuuaika on yksi (1) käyttökausi. Takuu koskee valmistus- ja ainevikoja. Sähkömoottorien kohdalla noudatetaan niiden maahantuojan ja/tai valmistajan antamia erillisiä takuuehtoja. Takuu edellyttää, että puhaltimien asennuksessa, käytössä ja huollossa on noudatettu valmistajan antamia ohjeita ja voimassa olevia määräyksiä. Kaikista takuu asioista on sovittava valmistajan kanssa ennen toimenpiteisiin ryhtymistä. Antti-Teollisuus Oy

20 EY-Vaatimustenmukaisuusvakuutus ANTTI-TEOLLISUUS OY Koskentie KANUNKI Puh.: (02) Fax: (02) vakuuttaa, että PUHALLINYKSIKÖT JA AKSIAALIPUHALTIMET täyttää seuraavien direktiivien vaatimukset: - konedirektiivi 2006 / 42 / EY - pienjännitedirektiivi 2006 / 95 / EY - sähkömagneettista yhteensopivuutta (EMC) koskeva direktiivi 2004/ 108 / EY Kuusjoki Kalle Isotalo Toimitusjohtaja Antti-Teollisuus Oy
