Käyttöohje Optinen etäisyysanturi O1D100 O1D / / 2012
|
|
- Riitta Manninen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Käyttöohje Optinen etäisyysanturi O1D100 O1D103 FI / / 2012
2 Sisältö 1 Alustava käyttöohje4 1.1 Käytettävät symbolit Käytettävät varoitusmerkit 4 2 Turvaohjeet 4 3 Toiminnot ja ominaisuudet Sovellutukset 6 4 Toiminnot Lähtö, hystereesitoiminto Lähtö, ikkunatoiminto Analogialähtö 6 5 Asennus Asennusehdot Asennustarvikkeet 7 6 Sähköinen liitäntä 8 7 Käyttö- ja näyttöelementit 9 8 Valikko Valikkorakenne Valikkorivit 11 9 Toimintamoodit Run-moodi Näyttömoodi Kohdistusmoodi Ohjelmointimoodi Parametrien asetus Parametrien asetus yleisesti Parametriarvon asetus Siirtyminen valikkotasolta 1 tasolle Elektroninen lukitus Perusasetusten konfigurointi Näyttöyksikön valinta Näytön asetus Konfigurointi, lähtö OUT1 16 2
3 Hystereesitoiminto Kytkentäpisteen asetus, hystereesitoiminto lähtö OUT Ikkunatoiminto Kytkentäpisteiden asetus, ikkunatoiminto lähtö OUT Konfigurointi, lähtö OUT Kytkentäpisteen asetus, hystereesitoiminto lähtö OUT Kytkentäpisteiden asetus, ikkunatoiminto lähtö OUT Mittausalueen skaalaus (analogialähtö) Opetusmoodi Näytteenottotaajuuden asetus Toistotarkkuuden asetus Taulukko, toistotarkkuus ja tarkkuus Laajennetut toiminnot Binäärilähtöjen kytkentäviiveen asetus Mittaussignaalin vaimennuksen asetus Tehdasasetusten palautus Ohjelmistoversion näyttö Käyttöönotto / käyttö Vikanäyttö Kunnossapito, korjaus ja hävittäminen Mittakuva 27FI 14 Tehdasasetus 28 3
4 1 Alustava käyttöohje 1.1 Käytettävät symbolit Ohje > Reaktio, tulos [ ] Painikkeiden merkitys tai lukemien mittayksikkö Viittaus Tärkeä huomautus Noudattamatta jättäminen voi aiheuttaa virhetoimintoja tai häiriöitä. Ilmoitus Lisähuomautus. 1.2 Käytettävät varoitusmerkit VAROITUS Varoitus vakavista henkilövahingoista. Seurauksena voi olla kuolema tai vakavia korjaamattomia vammoja. 2 Turvaohjeet Lue tämä dokumentti ennen laitteen käyttöönottoa. Varmista, että tuote sopii sovellutukseesi ilman rajoituksia. Epäasiallinen tai harkitsematon käyttö voi aiheuttaa virhetoimintoja laitteessa tai ei-toivottuja vaikutuksia sovellutuksessasi. Siksi laitteen asennuksen, kytkennän, käyttöönoton, käytön ja huollon saa suorittaa ainoastaan asianmukaisen ammattikoulutuksen saanut ja koneen käyttäjän valtuuttama henkilö. Vika- ja epävarmuustapauksissa ota yhteyttä laitteen valmistajaan. Laitteen peukalointi ja/tai muuttaminen johtaa kaikkien takuiden ja vastuiden raukeamiseen. 4

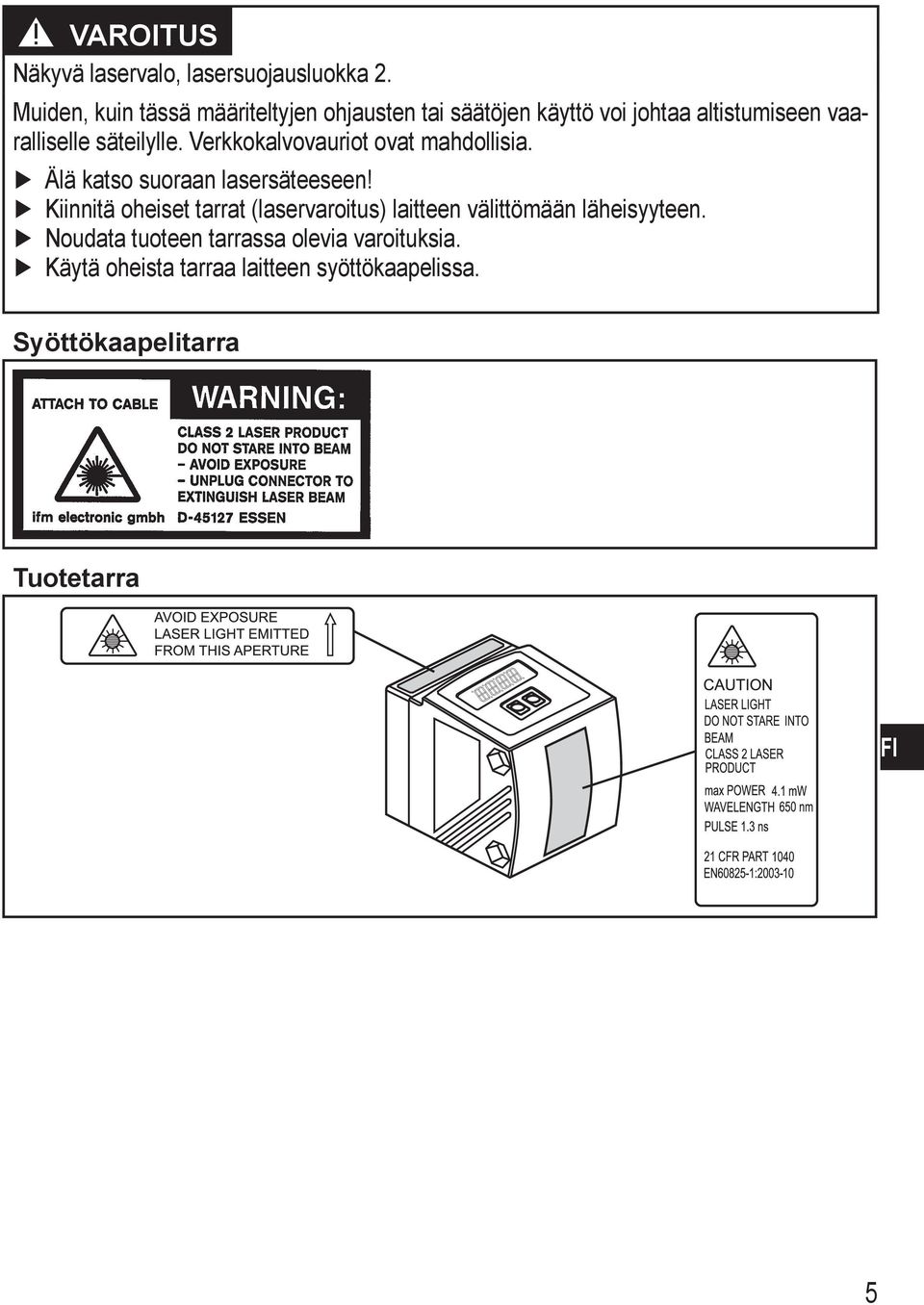

5 VAROITUS Näkyvä laservalo, lasersuojausluokka 2. Muiden, kuin tässä määriteltyjen ohjausten tai säätöjen käyttö voi johtaa altistumiseen vaaralliselle säteilylle. Verkkokalvovauriot ovat mahdollisia. Älä katso suoraan lasersäteeseen! Kiinnitä oheiset tarrat (laservaroitus) laitteen välittömään läheisyyteen. Noudata tuoteen tarrassa olevia varoituksia. Käytä oheista tarraa laitteen syöttökaapelissa. Syöttökaapelitarra Tuotetarra FI 5
6 3 Toiminnot ja ominaisuudet Laitetta käytetään optisena etäisyysanturina. 3.1 Sovellutukset Optinen etäisyysanturi mittaa etäisyyksiä alueella 0, m. Siinä on taustavaimennus alueelle > m. Mittausarvon osoitus tapahtuu 10-segmenttinäytön avulla. Asetettujen lähtötoimintojen mukaisesti voidaan muodostaa 2 lähtösignaalia. O1D100: Certification 21 CFR PART 1040 Anturin ja taustan välinen etäisyys saa olla enintään 19 m. Muussa tapauksessa mittaustulos ei ole välttämättä yksiselitteinen. 5.1 Asennusehdot Vaihtoehtoisesti voidaan käyttää mallia O1D105, jolloin anturin ja taustan välinen etäisyys voi olla maks. 100 m. 4 Toiminnot 4.1 Lähtö, hystereesitoiminto Hystereesi pitää lähdön kytkentätilan stabiilina mittausarvon vaihdellessa kytkentäpisteen läheisyydessä. Molemmat lähdöt (OUT1 ja OUT2) voidaan konfiguroida käyttämään hystereesitoimintoa Hystereesitoiminto 4.2 Lähtö, ikkunatoiminto Ikkunatoiminto mahdollistaa tietyn hyväksyttävän etäisyysalueen valvonnan. Molemmat lähdöt (OUT1 ja OUT2) voidaan konfiguroida käyttämään ikkunatoimintoa Ikkunatoiminto 4.3 Analogialähtö Anturin toinen lähtö (OUT2) voidaan konfiguroida myös analogialähdöksi (etäisyyteen verrannollinen analogiasignaali) Mittausalueen skaalaus (analogialähtö). 6
7 5 Asennus 5.1 Asennusehdot Asenna laite siten, että tunnistettava kohde on siitä 0, m etäisyydellä. Anturin yksiselitteinen tunnistusalue ulottuu 19,2 m saakka. Välillä > 10 19,2 m olevien kohteiden tunnistus on estetty. Anturin sädekimpun tavoitettavissa olevia heijastavia kohteita - myös tunnistusalueella > 19.2 m tulisi välttää. Muussa tapauksessa mittaustulokset eivät ole välttämättä yksiselitteisiä. 5.2 Asennustarvikkeet Laite toimitetaan ilman asennustarvikkeita. Esimerkkejä asennustarvikkeista Suojakansi O1D-mallille Asennussarja E2D101 + E E20951 Asennussarja O1D-mallille (varrasasennus Ø 12 mm) Asennusvarras, suora Ø 12 mm / M10 Asennussarja O1D-mallille (varrasasennus Ø 14 mm) Asennusvarras, suora Ø 14 mm / M12 Asennus- ja hienosäätöjalusta O1D-laserantureille (varras- tai pinta-asennus; riippuen sylinteristä) Til.no E21133 E21079 E2D101 E20938 E2D111 E20939 E1D100 FI 1 2 Asennusesimerkki: 1: Asennussarja Ø 12 mm vartaalle til.no E2D101 2: Asennusvarras, suora Ø 12 mm / M10 til.no E
8 6 Sähköinen liitäntä Laitteen saa kytkeä vain ammattikoulutuksen saanut sähköasentaja. Sähkölaitteiden asennusta koskevia kansallisia ja kansainvälisiä määräyksiä on noudatettava. Varmista, että jännitesyöttö on seuraavien vaatimusten mukainen: EN 50178, SELV, PELV.O1D100: culus, Supply Class 2 Kytke jännitesyöttö irti. Kytke laite seuraavasti: O1D100 PNP O1D103 NPN BN WH BK L+ 2: OUT2 3 BU 2: OUT2 3 BU 4: OUT1 L 4: OUT1 L BN WH BK L BN 1 BN L+ L+ 2 WH 2 WH 4 BK 4 BK 2: OUT2 3 4: OUT1 BU 2: OUT2 3 BU L 4: OUT1 L ifm-liitinkaapeleiden johdinvärit: 1 = BN (ruskea), 2 = WH (valkoinen), 3 = BU (sininen), 4 = BK (musta) 8
9 7 Käyttö- ja näyttöelementit 1: 4 x LED vihreä Palava LED = jännite kytketty ja asetettu näyttöyksikkö (mm, m, tuuma) 2: 4 x LED keltainen (kaksi ei kytketty) 3: 4-numeroinen digitaalinäyttö 4: Ohjelmointipainike [SET] 5: Ohjelmointipainike [MODE/ENTER] Kytkentätilan osoitus; palaa, kun vastaava lähtö on päällä. Mitatun etäisyyden, parametrien ja parametriarvojen osoitus. Parametriarvojen asetus (selaus painike alhaalla; askellus lyhyin painalluksin). Parametrien valinta ja parametriarvojen vahvistus. FI 9
10 8 Valikko 8.1 Valikkorakenne = [MODE / ENTER] = [SET] 10
11 8.2 Valikkorivit Tehdasasetusten lista löytyy tämän ohjeen lopusta. ( 14 Tehdasasetus). Konfigurointi, lähtö 1 Valittavissa 4 kytkintoimintoa: [Hno], [Hnc], [Fno], [Fnc] Konfigurointi, lähtö OUT1 Kytkentäpiste, hystereesitoiminto OUT1 Raja-arvo, jossa lähtö, jolle on valittu hystereesitoiminto, muuttaa kytkentätilaansa (kohde lähempänä/kauempana kuin asetettu etäisyys). [SP1] on aktiivinen vain, jos [OU1] = [Hno] tai [Hnc] Kytkentäpisteen asetus, hystereesitoiminto lähtö OUT1 Kytkentäpisteet, ikkunatoiminto lähtö OUT1 Raja-arvot, joissa lähtö, jolle on valittu ikkunatoiminto, muuttaa kytkentätilaansa (kohde paikalla / ei paikalla pisteiden "near" ja "far" välillä). [nsp1] = kytkentäpiste near / [FSP1] = kytkentäpiste far. [nsp1] / [FSP1] ovat aktiivisia vain, jos [OU1] = [Fno] tai [Fnc] Kytkentäpisteiden asetus, ikkunatoiminto lähtö OUT1 Konfigurointi, lähtö 2 Valittavissa 4 kytkintoimintoa ja 2 analogiasignaalia: [Hno], [Hnc], [Fno], [Fnc], [I], [U] Konfigurointi, lähtö OUT2 Kytkentäpiste, hystereesitoiminto OUT2 Raja-arvo, jossa hystereesitoiminnolla varustettu lähtö muuttaa kytkentätilaansa (kohde lähempänä/kauempana kuin asetettu etäisyys). [SP2] on aktiivinen vain, jos [OU2] = [Hno] tai [Hnc] Kytkentäpisteen asetus, hystereesitoiminto lähtö OUT2 Kytkentäpisteet, ikkunatoiminto lähtö OUT2 Raja-arvot, joissa lähtö, jolle on valittu ikkunatoiminto, muuttaa kytkentätilaansa (kohde paikalla / ei paikalla pisteiden "near" ja "far" välillä). [nsp2] = kytkentäpiste near / [FSP2] = kytkentäpiste far. [nsp2] / [FSP2] ovat aktiivisia vain, jos [OU2] = [Fno] tai [Fnc] Kytkentäpisteiden asetus, ikkunatoiminto lähtö OUT2 Analogia-alueen alkupiste Mittausarvo, jolla lähtöön saadaan 4 ma / 0 V. [ASP] on aktiivinen vain, jos [OU2] = [I] tai [U] Mittausalueen skaalaus (analogialähtö) Analogia-alueen loppupiste Mittausarvo, jolla lähtöön saadaan 20 ma / 10 V. [AEP] on aktiivinen vain, jos [OU2] = [I] tai [U] Mittausalueen skaalaus (analogialähtö) FI 11
12 Opetusmoodi Valinta "näytteenottotaajuus" tai "toistotarkkuus" 10.3 Opetusmoodi Laajennetut toiminnot Avaa alavalikko "Laajennetut toiminnot" painamalla [SET] 10.4 Laajennetut toiminnot Binäärilähtöjen viive [dsx] = vetohidastus; [drx] = päästöhidastus. Lähtö ei muuta tilaansa välittömästi kytkentäehdon täyttyessä, vaan vasta sitten, kun asetettu viiveaika on kulunut. Jos kytkentäehto ei ole enää voimassa, kun asetettu aikaviive on kulunut, lähtö ei muuta kytkentätilaansa. [ds2] ja [dr2] eivät ole käytössä, jos [OU2] = [I] tai [U] Binäärilähtöjen kytkentäviiveen asetus Mittaussignaalin vaimennus Tämä toiminto mahdollistaa mittauselementin lyhytaikaisen kyllästymisen ehkäisyn (kyllästyminen voi johtua esim. suorista heijastuksista tai voimakkaista valaistusolosuhteiden muutoksista). Asetetun viiveen aikana näytössä on viimeksi mitattu hyväksyttävä etäisyysarvo ja lähtösignaali pysyy muuttumattomana Mittaussignaalin vaimennuksen asetus Näytön asetus Valittavissa on 7 asetusta: [d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF] Näytön asetus Näyttöyksikön asetus Näyttöyksikön valinta suureille [SP1], [SP2], [ASP], [AEP] Valintavaihtoehdot: [mm] [m] [tuuma] Näyttöyksikön valinta Tehdasasetusten palautus Tehdasasetusten palautus Ohjelmistoversion näyttö Ohjelmistoversion näyttö 12
13 9 Toimintamoodit 9.1 Run-moodi Run-moodi on laitteen normaali käyttötila. Jännitteen kytkemisen jälkeen laite menee automaattisesti Run-moodiin. Se suorittaa valvontatoimintaansa ja muodostaa lähtösignaalit asetettujen parametrien perusteella. Näyttö osoittaa mitatun etäisyyden ja keltaiset LED-merkkivalot osoittavat lähtöjen kytkentätilat. 9.2 Näyttömoodi Parametrien ja asetettujen parametriarvojen osoitus. Paina lyhyesti painiketta [MODE/ENTER]. > > Laite menee näyttömoodiin. Sisäisesti se pysyy Run-moodissa. Asetetut parametriarvot voidaan lukea. Selataksesi parametreja paina [MODE/ENTER] niin monta kertaa, että haluttu parametri näkyy näytössä. K.o. parametriarvon saat näyttöön painamalla lyhyesti painiketta [SET]. > > Laite palaa Run-moodiin 15 s kuluttua. 9.3 Kohdistusmoodi Kohdistusarvon näyttö (signaalivoimakkuus). Paina Run-moodissa painiketta [SET]. > > Laite näyttää kohdistusarvon (signaalivoimakkuuden) (+100 vastaa valkoista kohdetta, +020 vastaa harmaata kohdetta). FI 9.4 Ohjelmointimoodi Parametriarvojen asetus 10.1 Parametrien asetus yleisesti 13
14 10 Parametrien asetus Parametrien asetuksen aikana laite pysyy sisäisesti Run-moodissa Se jatkaa valvontatoimintaansa nykyisilla parametreilla siihen saakka, kunnes muutokset on tehty Parametrien asetus yleisesti Parametriarvon asetus Valitse näyttöyksikkö [Uni] ennen parametriarvojen asetusta. Jos näyttöyksikköä muutetaan jälkikäteen, voivat pyöristysvirheet vääristää asetusarvoja sisäisen muunnoksen aikana Näyttöyksikön valinta 1 Parametrin valinta Paina [MODE/ENTER] kunnes haluttu parametri tulee näyttöön. MODE ENTER SET 2 Parametriarvon asetus Paina [SET] ja pidä se alhaalla. > > Nykyinen parametriarvo vilkkuu 5 s. Kasvata asetusarvoa askelittain lyhyin painalluksin tai jatkuvasti pitämällä painike alas painettuna. MODE ENTER SET Arvon pienentäminen: anna näytöllä olevan parametriarvon mennä maksimiarvoonsa. Sen jälkeen kierros alkaa uudelleen minimiasetusarvosta. 3 Parametriarvon vahvistus Paina lyhyesti painiketta [MODE/ ENTER]. > > Parametri tulee uudelleen näyttöön; uusi parametriarvo on nyt voimassa. MODE ENTER SET 4 Muiden parametrien asetus Aloita uudelleen kohdasta 1. 5 Parametrien asetuksen lopetus Odota 15 s tai paina [MODE/ENTER]. > > Mittausarvo tulee näyttöön. 14
15 Siirtyminen valikkotasolta 1 tasolle 2 Paina [MODE/ENTER] niin monta kertaa, että näyttöön tulee [EF]. MODE ENTER SET Paina lyhyesti [SET]. > > Alavalikon ensimmäinen parametri näkyy näytöllä (tässä: [dr1]). MODE ENTER SET Elektroninen lukitus Asetusten tahattoman muuttumisen ehkäisemiseksi laite voidaan lukita elektronisesti. Toimitettaessa laitetta ei ole lukittu. Lukitus Varmista, että laite on normaalissa toimintamoodissa. Pidä [MODE/ENTER] + [SET] alhaalla, kunnes näyttöön tulee [Loc]. > > Laite on lukittu. [Loc] näkyy hetkellisesti näytössä, jos yrität muuttaa lukitun laitteen parametriarvoja käytön aikana. FI Lukituksen avaaminen Pidä [MODE/ENTER] + [SET] alhaalla, kunnes näyttöön tulee [uloc]. > > Laitteen lukitus on avattu. Aikakatkaisu: Jos asetusprosessin aikana mitään painiketta ei paineta 15 sekuntiin, laite palaa Run-moodiin muuttumattomin asetuksin. 15
16 10.2 Perusasetusten konfigurointi Näyttöyksikön valinta Aseta [Uni] ennen parametriarvojen [SPx], [nspx], [FSPx], [ASP], [AEP] asetusta. Jos näyttöyksikköä muutetaan jälkikäteen, voivat pyöristysvirheet vääristää asetusarvoja sisäisen muunnoksen aikana. Siirry alavalikkoon [EF]. Valitse [Uni] ja aseta mittausyksikkö. Mittausyksikön valinta:[mm], [m], [tuuma] > > Näytön vihreä LED ilmaisee valitun yksikön Näytön asetus Siirry alavalikkoon [EF]. Valitse [dis] ja tee asetukset. Valittavissa on 7 asetusta: [d1] = mittausarvon päivitys 50 ms välein. [d2] = mittausarvon päivitys 200 ms välein. [d3] = mittausarvon päivitys 600 ms välein. [rd1], [rd2], [rd3] = näyttö kuten [d1], [d2], [d3], mutta käännettynä 180. Mittausarvon päivitys koskee vain näyttöä. Sillä ei ole vaikutusta lähtöihin. [OFF] = Mittausarvon näyttö ei ole käytössä Run-moodissa. Mittausarvon lukemiseksi paina jotakin painiketta 15 s. LED-merkkivalot jäävät toimimaan, vaikka näyttö ei olisi käytössä Konfigurointi, lähtö OUT1 Valitse [OU1] ja aseta kytkintoiminnot. Kytkintoiminnot: [Hno] = hystereesitoiminto / sulkeutuva [Hnc] = hystereesitoiminto / avautuva [Fno] = ikkunatoiminto / sulkeutuva [Fnc] = ikkunatoiminto / avautuva 16

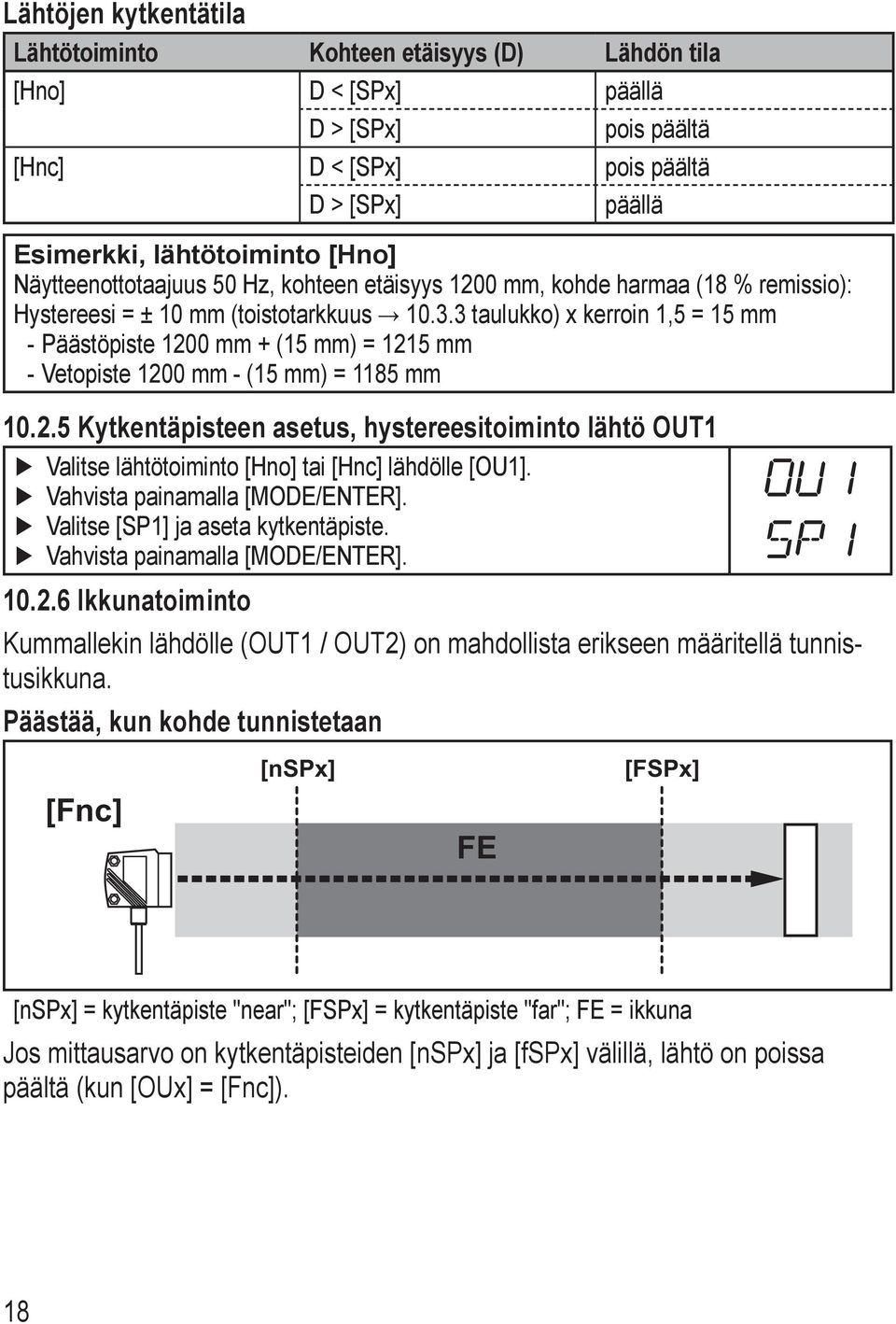

17 Hystereesitoiminto Hystereesi pitää lähdön kytkentätilan stabiilina mittausarvon vaihdellessa kytkentäpisteen läheisyydessä. Molemmissa tapauksissa veto- ja päästöpisteet sijaitsevat symmetrisesti kytkentäpisteen [SPx] ympärillä. Hystereesillä tarkoitetaan veto- ja päästöpisteiden erotusta; se lasketaan toistotarkkuuden perusteella käyttämällä varmuuskerrointa 1,5. Esimerkki Hno 1. Lähtötoiminnossa [Hno] lähtö kytkee kohteen lähestyessä, kun vetopiste (A) saavutetaan. 2. Kohteen siirtyessä kauemmaksi lähtö ei päästä ennen kuin päästöpiste (B) on ohitettu. Päästöpiste (B) on suurempi kuin vetopiste (A). 1 A [SPx] B 2 FI A [SPx] B [SPx] = kytkentäpiste; A = vetopiste; B = päästöpiste Lähtötoiminnassa [Hnc] veto- ja päästöpisteet vaihtavat paikkaa. Lähtö päästää, kun kohde lähestyy. Lähtö kytkee kohteen siirtyessä kauemmas. 17
18 Lähtöjen kytkentätila Lähtötoiminto Kohteen etäisyys (D) Lähdön tila [Hno] D < [SPx] päällä D > [SPx] pois päältä [Hnc] D < [SPx] pois päältä D > [SPx] päällä Esimerkki, lähtötoiminto [Hno] Näytteenottotaajuus 50 Hz, kohteen etäisyys 1200 mm, kohde harmaa (18 % remissio): Hystereesi = ± 10 mm (toistotarkkuus taulukko) x kerroin 1,5 = 15 mm --Päästöpiste 1200 mm + (15 mm) = 1215 mm --Vetopiste 1200 mm - (15 mm) = 1185 mm Kytkentäpisteen asetus, hystereesitoiminto lähtö OUT1 Valitse lähtötoiminto [Hno] tai [Hnc] lähdölle [OU1]. Valitse [SP1] ja aseta kytkentäpiste Ikkunatoiminto Kummallekin lähdölle (OUT1 / OUT2) on mahdollista erikseen määritellä tunnistusikkuna. Päästää, kun kohde tunnistetaan [Fnc] [nspx] FE [FSPx] [nspx] = kytkentäpiste "near"; [FSPx] = kytkentäpiste "far"; FE = ikkuna Jos mittausarvo on kytkentäpisteiden [nspx] ja [fspx] välillä, lähtö on poissa päältä (kun [OUx] = [Fnc]). 18
19 Kytkee, kun kohde tunnistetaan [Fno] [nspx] FE [FSPx] [nspx] = kytkentäpiste "near"; [FSPx] = kytkentäpiste "far"; FE = ikkuna Jos mittausarvo on kytkentäpisteiden [nspx] ja [fspx] välillä, lähtö on päällä (kun [OUx] = [Fno]). Lähtöjen kytkentätila Lähtötoiminto Kohteen etäisyys (D) Lähdön tila [Fno] [Fnc] D < [nspx] D > [FSPx] [nspx] < D < [FSPx] D < [nspx] D > [FSPx] [nspx] < D < [FSPx] pois päältä päällä päällä pois päältä Ikkunan molemmat raja-arvot ([nspx] ja [FSPx]) toimivat hystereesitoiminnon mukaisesti Hystereesitoiminto / esimerkki, lähtötoiminto [Hno] Kytkentäpisteiden asetus, ikkunatoiminto lähtö OUT1 Valitse lähtötoiminto [Hno] tai [Hnc] lähdölle [OU1]. Valitse [nsp1] ja aseta kytkentäpiste "near". Valitse [FSP1] ja aseta kytkentäpiste "far". FI 19
20 Konfigurointi, lähtö OUT2 Valitse [OU2]. Aseta kytkintoiminnot tai analogiasignaalit: [Hno] = hystereesitoiminto / sulkeutuva [Hnc] = hysteresitoiminto / avautuva [Fno] = ikkunatoiminto / sulkeutuva [Fnc] = ikkunatoiminto / avautuva [I] = analogialähtö ma [U] = analogialähtö V Kytkentäpisteen asetus, hystereesitoiminto lähtö OUT2 Valitse [Hno] tai [Hnc] lähdölle [OU2]. Valitse SP2] ja aseta kytkentäpiste Hystereesitoiminto Kytkentäpisteiden asetus, ikkunatoiminto lähtö OUT2 Valitse [Fno] tai [Fnc] lähdölle [OU2]. Valitse [nsp2] ja aseta kytkentäpiste "near". Valitse [FSP2] ja aseta kytkentäpiste "far" Ikkunatoiminto Mittausalueen skaalaus (analogialähtö) Valitse [I] tai [U] lähdölle [OU2]. Valitse [ASP] ja aseta "Analogia-alueen alkupiste". [ASP] määrittelee sen mittausarvon, jolla lähtösignaali on 4 ma / 0 V. Valitse [AEP] ja aseta "Analogia-alueen loppupiste". [AEP] määrittelee sen mittausarvon, jolla lähtösignaali on 20 ma / 10 V. Asetus voidaan tehdä myös siten, että [AEP] < [ASP]. Näin saadaan aikaiseksi laskeva toistokäyrä. Minimietäisyys [ASP]:n ja [AEP]:n välillä: 100 mm Jos minimietäisyyttä ei tavoiteta, näyttöön tulee virheilmoitus "SIZE". 20
21 Virtalähtö ma Tehdasasetus I [ma] I [ma] Skaalattu mittausalue (ASP) 10000(AEP) mm 0 ASP AEP MEW mm MEW = mittausalueen loppuarvo Asetetulla mittausalueella lähtösignaali on ma. Näyttöön tulee virheilmoitus myös seuraavissa tapauksissa: Liikaa valoa tai kohde liian lähellä: 3,5 ma nousevalla toistokäyrällä ([ASP] < [AEP]), 20,5 ma laskevalla toistokäyrällä ([ASP] > [AEP]). Kohde liian kaukana tai kohde ei paikalla: 20,5 ma nousevalla toistokäyrällä; 3,5 ma laskevalla toistokäyrällä. Jännitelähtö V Tehdasasetus Skaalattu mittausalue FI U [V] U [V] (ASP) 10000(AEP) mm 0 0 ASP AEP MEW mm MEW = mittausalueen loppuarvo Asetetulla mittausalueella lähtösignaali on V. 21
22 10.3 Opetusmoodi Näytteenottotaajuuden asetus Näytteenottotaajuus ilmaisee sen ajan, jonka jälkeen uusi mittaustulos tulee näyttöön ja lähdöt päivitetään. Kytkentätaajuus on tyypillisesti 1/3 näytteenottotaajuudesta. Valitse [TEAC], paina sitten [SET] ja pidä alas painettuna, kunnes näyttöön tulee [WAIT]. > > [rate] ja [repr] näkyvät näytöllä vuorotellen. Kun [rate] on näytössä: Paina [SET] kunnes esiasetus mitattu näytteenottotarkkuus vilkkuu. Muuta arvoa [SET]-painikkeella. > > Näytössä näkyy [WAIT] niin kauan kuin toistotarkkuutta [repr] lasketaan. > > Näytteenottotaajuus [rate] ja toistotarkkuus [repr] näkyvät vuorotellen näytössä Toistotarkkuuden asetus Valitse [TEAC], paina sitten [SET] ja pidä alas painettuna, kunnes näyttöön tulee [WAIT]. > > [rate] ja [repr] näkyvät näytöllä vuorotellen. Kun [repr] näkyy näytöllä: Paina [SET] kunnes esiasetettu toistotarkkuus vilkkuu. Muuta arvoa [SET]-painikkeella. > > Näytössä näkyy [WAIT] niin kauan kuin näytteenottotarkkuutta [rate] lasketaan. > > Näytteenottotaajuus [rate] ja toistotarkkuus [repr] näkyvät vuorotellen näytössä. 22
23 Taulukko, toistotarkkuus ja tarkkuus Arvot 50 Hz näytteenottotaajuudella, ulkoinen valaistus maks. 40 klx* Etäisyys [mm] valkoinen 90 % remissio Toistotarkkuus harmaa 18 % remissio valkoinen 90 % remissio Tarkkuus harmaa 18 % remissio ± 5,0 mm ± 7,5 mm ± 15,0 mm ± 18,0 mm ± 5,5 mm ± 10,0 mm ± 15,0 mm ± 20,0 mm ± 17,5 mm ± 22,5 mm ± 25,0 mm ± 32,0 mm ± 27,5 mm ± 40,0 mm ± 35,0 mm ± 50,0 mm ± 60,0 mm ± 70,0 mm Arvot 50 Hz näytteenottotaajuudella, ulkoinen valaistus 40 klx klx* Etäisyys [mm] valkoinen 90 % remissio Toistotarkkuus harmaa 18 % remissio valkoinen 90 % remissio Tarkkuus harmaa 18 % remissio ± 16,5 mm ± 16,5 mm ± 26,5 mm ± 26,5 mm ± 16,5 mm ± 16,5 mm ± 26,5 mm ± 26,5 mm ± 30,0 mm ± 37,0 mm ± 40,0 mm ± 47,0 mm ± 37,0 mm ± 57,0 mm ± 47,0 mm ± 67,0 mm ± 75,0 mm ± 85,0 mm FI Arvot 1 Hz näytteenottotaajuudella, ulkoinen valaistus maks. 40 klx* Etäisyys [mm] valkoinen 90 % remissio Toistotarkkuus harmaa 18 % remissio valkoinen 90 % remissio Tarkkuus harmaa 18 % remissio ± 4,0 mm ± 4,5 mm ± 14,0 mm ± 15,0 mm ± 4,5 mm ± 6,0 mm ± 14,5 mm ± 16,0 mm ± 13,5 mm ± 14,5 mm ± 23,5 mm ± 24,0 mm ± 19,0 mm ± 21,0 mm ± 29,0 mm ± 31,0 mm ± 37,0 mm ± 47,0 mm 23
24 Arvot 1 Hz näytteenottotaajuudella, ulkoinen valaistus 40 klx klx* Etäisyys [mm] valkoinen 90 % remissio Toistotarkkuus harmaa 18 % remissio valkoinen 90 % remissio Tarkkuus harmaa 18 % remissio ± 10,0 mm ± 10,0 mm ± 20,0 mm ± 20,0 mm ± 10,0 mm ± 10,0 mm ± 20,0 mm ± 20,0 mm ± 17,0 mm ± 18,0 mm ± 27,0 mm ± 28,0 mm ± 22,0 mm ± 25,0 mm ± 32,0 mm ± 35,0 mm ± 37,0 mm ± 47,0 mm *Alue mustalla (6 % remissio) 4000 mm. Arvot pätevät seuraavissa olosuhteissa vakiot käyttöolosuhteet (23 C / 960 hpa) laite on ollut päällä vähintään 10 min 24
25 10.4 Laajennetut toiminnot Binäärilähtöjen kytkentäviiveen asetus Valitse [EF]. Paina [SET] siirtyäksesi valikkoon [EF]. Valitse parametrit painikkeella [MODE/ENTER]: [dsx] = vetohidastus; [drx] = päästöhidastus Aseta parametriarvo painikkeella [SET]: Asetusalue [s]: 0 / 0, s 0,1s portaissa (0 = viive ei ole aktiivinen) Mittaussignaalin vaimennuksen asetus Valitse [EF]. Paina [SET] siirtyäksesi valikkoon [EF]. Valitse [dap]. Aseta parametriarvo painikkeella [SET]: Asetusalue [s]: 0...0,1...0,2...0, Tehdasasetusten palautus Valitse [EF]. Paina [SET] siirtyäksesi valikkoon [EF]. Valitse [res], paina sitten [SET] ja pidä se alas painettuna kunnes näyttöön tulee [----]. > > Laite siirtyy Run-moodiin Ohjelmistoversion näyttö Valitse [EF]. Paina [SET] siirtyäksesi valikkoon [EF]. Valitse [SW], paina sitten [SET]. > > Ohjelmistoversio näkyy näytössä. Paina [MODE/ENTER] palataksesi valikkoon [EF]. FI 11 Käyttöönotto / käyttö Tarkista asennuksen, kytkemisen ja ohjelmoinnin jälkeen, että laite toimii oikein. > > Jos laitteen säätö on tehty oikein, se näyttää kohteen etäisyyden. Laserdiodin elinikä: tuntia 25
26 11.1 Vikanäyttö Näyttö Mahdollinen syy Binäärilähtö Virtalähtö / jännitelähtö [++] [- -] [near] [FAr] [Errp] liikaa valoa, esim. kiiltävä pinta liian vähän valoa, ei kohdetta tunnistettava kohde mittausalueen ulkopuolella < 0,2 m tunnistettava kohde mittausalueen ulkopuolella > 10 m uskottavuus (esim. kohde liian nopea) [Hno] [Hnc] [Fno] [Fnc] [ASP] < [AEP] [ASP] > [AEP] ON OFF OFF ON 3,5 ma / 0 V 20,5 ma / 10 V OFF ON OFF ON 20,5 ma / 10 V 3,5 ma / 0 V ON OFF OFF ON 3,5 ma / 0 V 20,5 ma / 10 V OFF ON OFF ON 20,5 ma / 10 V 3,5 ma / 0 V X 1) X 1) X 1) X 1) X 1) X 1) [SC1] oikosulku binäärilähdössä 1 2) 2) [SC2] oikosulku binäärilähdössä 2 2) 2) [SC] oikosulku kaikissa binäärilähdöissä 1) ei muutosta 2) [SC1] tai [SC] aktiivinen vain, jos lähtö 2 on konfiguroitu binäärilähdöksi. 12 Kunnossapito, korjaus ja hävittäminen Viallisen anturin saa korjata ainoastaan valmistaja. Pidä laitteen linssi puhtaana liasta. Käytön jälkeen laite tulee hävittää ympäristöystävällisesti ja soveltuvien kansallisten määräysten mukaisesti. 26
27 13 Mittakuva ,5 1 2 M12x1 Mitat [mm] 1: 4-numeroinen alfanumeerinen näyttö / LED-tilanosoitus 2: ohjelmointipainikkeet FI 27
28 14 Tehdasasetus Parametri Asettelualue Tehdasasetus Oma asetus Uni mm, m, tuuma mm OU1 Hno, Hnc, Fno, Fnc Hno SP nsp FSP OU2 Hno, Hnc, Fno, Fnc, I, U I SP nsp FSP ASP AEP rate Hz ds , s dr , s ds , s dr , s dap 0...0,1...0,2...0, s dis d1...3; rd1...3; OFF d3 Tekniset tiedot ja lisätietoja osoitteessa 28
