1 Alkuperäinen käyttöohje Induktiivinen turvakytkin GG505S / / 2010

2 Sisältö 1 Merkinnät Symbolien merkitys 3 2 Turvaohjeet Sovellutusta koskevat turvallisuuteen liittyvät vaatimukset 4 3 Toimitettavat osat 5 4 Toiminnot ja ominaisuudet 5 5 Toiminta Aktivointialue Suojaus yksinkertaista ohittamista vastaan 7 6 Asennus 8 7 Sähköinen liitäntä 8 8 Käyttöönotto Säätömoodin aktivoiminen Aktivointialueen määrittely Säätömoodista poistuminen 10 9 Käyttö Anturisignaalit Tulojen / lähtöjen ominaisuudet Ristiinkytkentäviat Toimintamoodi LEDin viivästetty kytkentä LEDin kytkentä ilman viivettä Vasteajat LED-merkkivalo Mittakuva Tekniset tiedot Vianhaku Kunnossapito, korjaus ja hävittäminen Hyväksynnät / standardit Termit ja lyhenteet 20 2

3 1 Merkinnät Käyttöohjeet ovat osa laitetta. Ne on tarkoitettu EMC- ja pienjännitedirektiivien ja turvamääräysten mukaisten valtuutettujen henkilöiden käyttöön. Ne sisältävät tietoa laitteen oikeasta käsittelystä. Lue ohjeet ennen käyttöä tutustuaksesi käyttöolosuhteisiin, asennukseen ja käyttöön. Noudata turvaohjeita. 1.1 Symbolien merkitys Toimenpidepyyntö LED palaa LED ei pala LED vilkkuu LED vilkkuu nopeasti i Tärkeä huomautus 3

4 2 Turvaohjeet Seuraa turvaohjeita. Epäasiallinen käyttö voi aiheuttaa laitteessa virhetoimintoja. Tämä voi johtaa henkilövahinkoihin ja/tai omaisuusvahinkoihin koneen käytön aikana. Huomioi siksi kaikki tässä ohjeessa annetut asennusta ja käsittelyä koskevat huomautukset. Noudata myös koko järjestelmän käyttöä koskevia turvaohjeita. Ohjeiden ja standardien huomiotta jättäminen ja erityisesti laitteen peukaloiminen ja/tai muuttaminen johtaa kaikkien vastuiden ja takuiden raukeamiseen. Laitteen saa asentaa, kytkeä ja ottaa käyttöön vain turvateknisen koulutuksen saanut ammattitaitoinen sähköasentaja. Kyseessä olevaa sovellutusta koskevia sovellettavissa olevia teknisiä standardeja on noudatettava. Asennuksessa on noudatettava myös EN mukaisia vaatimuksia. Vika- ja epävarmuustapauksissa ota yhteyttä laitteen valmistajaan. Laitteen peukaloiminen tai muuttaminen ei ole sallittua. Kytke laite irti ulkoisesta jännitesyötöstä ennen sen käsittelyä. Kytke irti myös kaikki erikseen syötettävät relepiirit. Järjestelmän säätötoimenpiteiden jälkeen sille on tehtävä täydellinen toiminnan testaus. Käytä laitetta vain määritellyissä käyttöolosuhteissa ( 11 Tekniset tiedot). Mikäli käyttöolosuhteet poikkeavat määritellyistä, ota yhteyttä valmistajaan. Käytä ainoastaan alla kuvatulla tavalla ( 4). 2.1 Sovellutusta koskevat turvallisuuteen liittyvät vaatimukset On varmistettava, että kyseessä olevan sovellutuksen turvallisuusvaatimukset vastaavat tässä käyttöohjeessa mainittuja vaatimuksia. Ota huomioon seuraavat vaatimukset: Varmista asianmukaisin toimenpitein, ettei anturin tuntopinnalle aseteta metalliesineitä tarkoituksellisesti tai tahattomasti. Noudata turvajärjestelmien lukituslaitteiden kohdalla EN 1088 vaatimuksia. 4

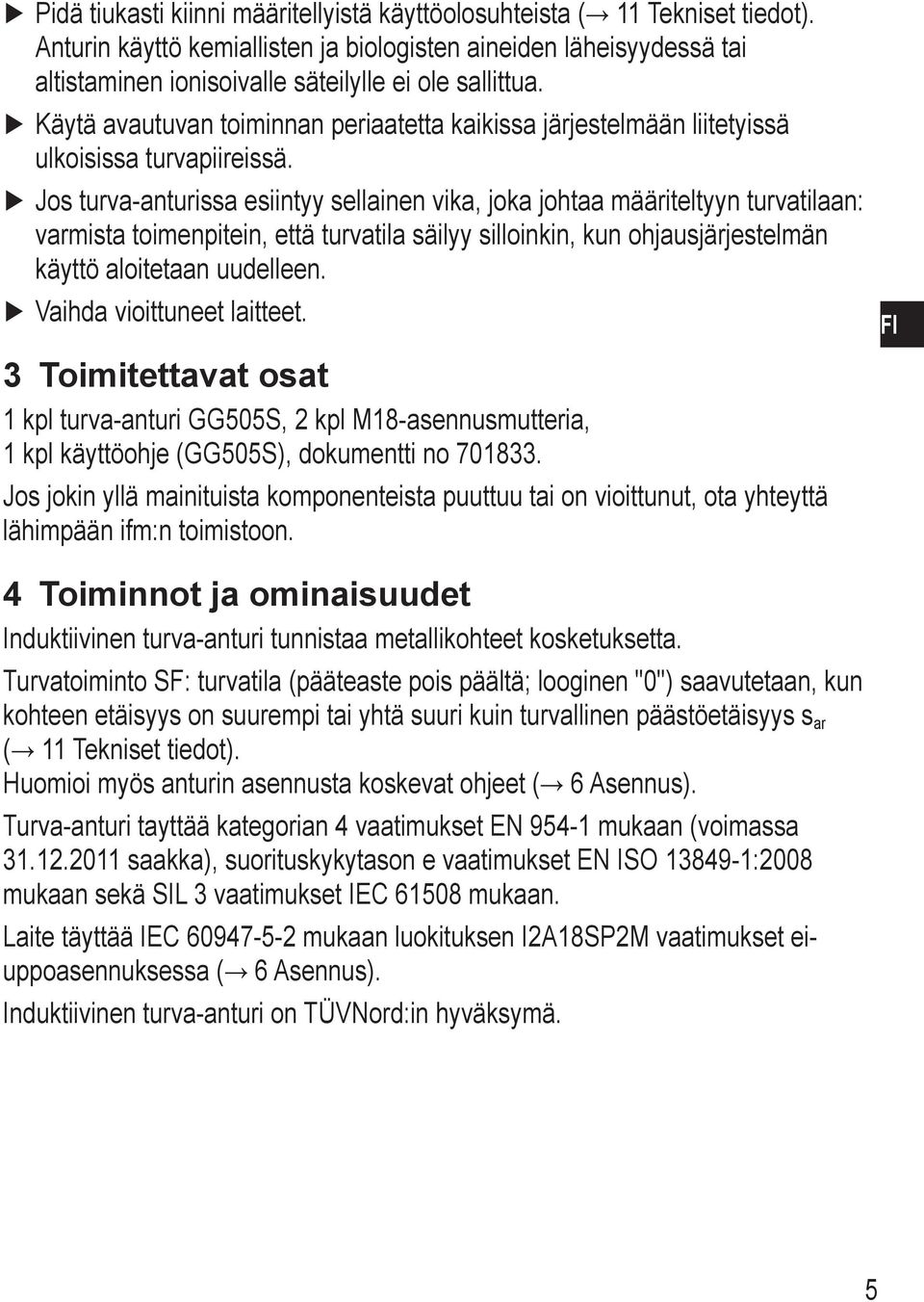

5 Pidä tiukasti kiinni määritellyistä käyttöolosuhteista ( 11 Tekniset tiedot). Anturin käyttö kemiallisten ja biologisten aineiden läheisyydessä tai altistaminen ionisoivalle säteilylle ei ole sallittua. Käytä avautuvan toiminnan periaatetta kaikissa järjestelmään liitetyissä ulkoisissa turvapiireissä. Jos turva-anturissa esiintyy sellainen vika, joka johtaa määriteltyyn turvatilaan: varmista toimenpitein, että turvatila säilyy silloinkin, kun ohjausjärjestelmän käyttö aloitetaan uudelleen. Vaihda vioittuneet laitteet. 3 Toimitettavat osat 1 kpl turva-anturi GG505S, 2 kpl M18-asennusmutteria, 1 kpl käyttöohje (GG505S), dokumentti no Jos jokin yllä mainituista komponenteista puuttuu tai on vioittunut, ota yhteyttä lähimpään ifm:n toimistoon. 4 Toiminnot ja ominaisuudet Induktiivinen turva-anturi tunnistaa metallikohteet kosketuksetta. Turvatoiminto SF: turvatila (pääteaste pois päältä; looginen "0") saavutetaan, kun kohteen etäisyys on suurempi tai yhtä suuri kuin turvallinen päästöetäisyys s ar ( 11 Tekniset tiedot). Huomioi myös anturin asennusta koskevat ohjeet ( 6 Asennus). Turva-anturi tayttää kategorian 4 vaatimukset EN mukaan (voimassa saakka), suorituskykytason e vaatimukset EN ISO :2008 mukaan sekä SIL 3 vaatimukset IEC mukaan. Laite täyttää IEC mukaan luokituksen I2A18SP2M vaatimukset eiuppoasennuksessa ( 6 Asennus). Induktiivinen turva-anturi on TÜVNord:in hyväksymä. 5

6 5 Toiminta mm Kaksois-LED: signal (keltainen); power (vihreä) Turva-anturi Lähialue Aktivointialue Turvallinen päästöetäisyys s ar Kohde 5.1 Aktivointialue Lähtö on päällä ainoastaan silloin, kun vaimennus tapahtuu aktivointialueella. Aktivointialueen ulkopuolella lähtö pysyy poissa päältä. Käytettäessä 24 x 24 x 1 mm teräksistä (FE360, tavallinen teräs) standardikohdetta IEC mukaisessa ei-uppoasennuksessa aktivointialue on välillä mm. Turvallinen päästöetäisyys s ar on > 15 mm. Aktivointialue on erilainen, jos käytetään vaimennuselementtejä, jotka eroavat materiaaliltaan, muodoltaan tai kooltaan standardikohteesta. Aktivointialue muilla materiaaleilla*: Materiaali teräs FE360 ruostumaton teräs /304S15 AIMg3G22 CuZn37 Aktivointialue mm 1,7...4,3 mm 0,5...2,2 mm 0,5...2,5 mm * Tyypillisiä arvoja 24 x 24 x 1 mm kohteella ja IEC mukaisessa eiuppoasennuksessa 20 C ympäristölämpötilassa. 6

7 5.2 Suojaus yksinkertaista ohittamista vastaan Turva-anturi reagoi metallikohteisiin, esim. turvaoven metallikehykseen. Muiden metallikohteiden, joiden ei ole tarkoitus aktivoida anturia, ei saa antaa aktivoida turva-anturia tarkoituksellisesti eikä tahattomasti. i Estä sopivilla toimenpiteillä, ettei muita metallikappaleita kuin määritelty kohde voida asettaa tuntopinnalle tai aktivointialueelle tarkoituksella eikä tahattomasti. Lisäksi anturissa on seuraavat kytkentäominaisuudet, jotka tekevät sen turvatoiminnon ohittamisen vaikeammaksi: 1. Kun metallikohde saapuu aktiivialueelle hitaasti, lähtö menee päälle välittömästi mutta LED-merkkivalo muuttaa tilaansa n. 3 s viiveellä ( LED-merkkivalon viivästetty kytkentä). Tällä tavalla varmistetaan, että kohde on yleensä lähialueella ennen, kuin LED-merkkivalo syttyy. Järjestelmän uudelleenkäynnistystä koskevat tekniset ohjeet on huomioitava. 2. Jos kohde pysyy lähialueella yli 2 s ajan, lähtö kytketään kokonaan pois käytöstä eikä se aktivoidu, vaikka vaimennus tapahtuisi aktivointialueella. Jos kohde pysyy lähialueella yli 5 s ajan, säätömoodi aktivoituu ( 8.1 Säätömoodin aktivoiminen). Aktivointialueen vapautus voidaan tehdä joko poistamalla kohde (> 15 mm) yli 2 s ajaksi tai katkaisemalla jännitesyöttö ( 8.3 Säätömoodista poistuminen). 7

8 6 Asennus Laite on ei-uppoasennettava IEC , tyyppi I2A18SP2M mukaan. Varmista, ettei laite pääse irtoamaan. Maksimi kiristysmomentti: 40 Nm Noudata kuvien 1-3 mukaisia asennusmittoja: i Käytä ainoastaan ei-upotettavaa asennustapaa. Jos käytetään uppoasennusta, anturin tuntoetäisyys kasvaa ja sen lähtö voi jäädä jatkuvasti päälle (ei sallittu). 7 Sähköinen liitäntä Kytkentä 11 Tekniset tiedot Kytke laite irti jännitesyötöstä. Kytke irti myös kaikki erikseen syötettävät relepiirit. Syöttöjännite: kytke L+ liittimen nastaan 1 ja L- liittimen nastaan 3. i Nimellisjännite on 24 V DC. Jännite saa vaihdella välillä 19,2 V V sisältäen 5% aaltoisuuden EN mukaan. i Yhden vian yhteydessä ei syöttöjännite saa ylittää arvoa 60 V DC yli 0,2 s eikä maksimiarvoa 120 V DC (SELV, EN mukaan). 8

9 8 Käyttöönotto 8.1 Säätömoodin aktivoiminen Helpon ja luotettavan asennuksen varmistamiseksi anturi voidaan laittaa säätömoodiin. Tämä tehdään asettamalla metallikohde aivan turva-anturin tuntopinnan eteen (lähialue). Noin 5 s kuluttua keltainen signaali- LED alkaa vilkkua: säätömoodi on 0 15 mm aktiivinen. > 5 s Niin kauan kuin tämä moodi on aktiivinen, pääteaste pysyy turvatilassa ("0"). Lähialue Aktivointialue 8.2 Aktivointialueen määrittely Säätömoodissa anturin aktivointialue voidaan määrittää vaimennuselementtiä liikuttamalla. Kun vaimennus suoritetaan aktivointialueella, keltainen LED sammuu mm Jos kohde on lähialueella tai aivan aktivointialueen läheisyydessä, LED alkaa uudelleen vilkkua. Lähialue Aktivointialue 9

10 8.3 Säätömoodista poistuminen Jos kohde on > 15 mm etäisyydellä yli 2 s ajan, anturi poistuu säätömoodista ja keltainen LED sammuu mm Tämä saadaan aikaiseksi myös katkaisemalla jännitesyöttö. < 2 s > 2 s Lähialue Aktivointialue 9 Käyttö 9.1 Anturisignaalit Turvatila on sellainen tila, jossa lähtö on poissa päältä (virraton tila: looginen "0"). Turva-anturia on käytettävä sen kellopulssituloon (TE) johdetun kellopulssisignaalin avulla. Kellopulssisignaalin on täytettävä määritetyt aikaehdot (kts. kuva). T1 T T2 T1 50 ms 1 T2 50 ms td T = ms td = 1,0...1,5 ms (± 10 %) Kellopulssitulo (TE) Lähtö 10

11 9.2 Tulojen / lähtöjen ominaisuudet Tulojen sähköiset ominaisuudet ovat yhteensopivat EN mukaisten lähtöjen ominaisuuksien kanssa (nimellisvirta 0,1 A ja nimellisjännite 24 V): Looginen "1" 11 V, < 30 V Tulovirta n. 3 ma Looginen "0" 5 V Vuotovirta 500 µa Sallittu testipulssi 1,0 ms Jos kohde on aktivointialueella ja anturi on kunnossa, kellopulssi siirretään lähtöön viiveellä td. Lähtöjen ominaisuudet ovat yhteensopivat EN (tyypit 1 ja 2) mukaisten tulojen ominaisuuksien kanssa. Looginen "1" 15 V 11 V ma ma Lähtöimpedanssi tyyp. 27 Ω Looginen "0" 5 V Vuotovirta 0 ma (alasvetovirta tyyp. 30 ma) Jos kohde on aktivointialueen ulkopuolella, lähtö on pois päältä (looginen "0"). i Aikakaavion noudattamatta jättäminen (esim. ei aikaeroa (td); jatkuva looginen "1" 9.1) on vikatilanne. 9.3 Ristiinkytkentäviat i Turva-anturi tunnistaa ristiinkytkentäviat ja ne aiheuttavat virheilmoituksen (jatkuva looginen "1"). Kellopulssigeneraattorin alasvetovirta ei saa ylittää 30 ma, koska turva-anturi ei pysty kytkemään tämän suurempaa virtaa. Tällöin ei virheilmoitus ole enää mahdollinen. 11

12 9.4 Toimintamoodi Edellisen vaimennuksen pituus määrää sen, syttyykö keltainen LED viiveellä ( 9.4.1) tai ilman viivettä ( 9.4.2), kun kohde siirtyy aktivointialueelle. Kummassakin tapauksessa lähtö menee päälle välittömästi. Vaimennuksen päättyessä lähtö menee pois päältä ja keltainen LED sammuu välittömästi. Jos vaimennus tapahtuu lähialueella, lähtö menee pois päältä välittömästi ja keltainen LED sammuu n. 2 s viiveellä. LEDin sammuessa lähtö pysyy turvatilassa (looginen "0"). Siten uudelleen kytkentä aktivointialueella ei ole mahdollista. Aktivointi tehdään mahdolliseksi viemällä kohde > 15 mm etäisyydelle yli 2 s ajaksi tai katkaisemalla syöttöjännite ( 5.2 Suojaus yksinkertaista ohitusta vastaan) LEDin viivästetty kytkentä Ei vaimennettu > 2s: 0 15 > 3 s mm Jos kohde oli poissa anturin aktivointialueelta (> 15 mm) yli 2 s ajan, keltainen LED syttyy n. 3 s viiveellä, kun vaimennus tapahtuu aktivointialueella. Näin tapahtuu myös silloin, jos kohde on aktivointialueella silloin, kun jännite kytketään. Lähialue Aktivointialue 12

13 9.4.2 LEDin kytkentä ilman viivettä Ei vaimennettu < 2s: Jos kohde oli poissa anturin aktivointialueelta (> 15 mm) alle 2 s ajan, keltainen LED syttyy välittömästi, kun vaimennus tapahtuu aktivointialueella. 0 0 s *) 15 mm Lähialue Aktivointialue *) paitsi ensimmäisessä käynnistyksessä 13

14 9.5 Vasteajat (ilman vahvistinyksikön viiveitä) Vasteaika turvakyselyn yhteydessä (poisto aktivointialueelta) 20 ms 1) Vasteaika lähialuetta lähestyttäessä (ei-turvallinen alue) Vasteaika aktivointialuetta lähestyttäessä (aktivointiaika) Vasteaika, kun kellopulssi katkaistaan Aktivoinnin vasteaika TE:n nousevalla reunalla (vaimennus aktivointialueella) Vasteaika / turvallisuuteen liittyvien vikojen riskiaika Sallittu paikallaoloaika lähialueella Säätömoodin aktivointiviive ( 8.1 Säätömoodin aktivoiminen) Paikalloloaika vaimentamattomassa tilassa ( 15 mm) ennen paluuta käyttömoodiin ( 8.3 Säätömoodista poistuminen) T tyyp. 100 ms 200 ms 2) 2 ms tyyp. 40 ms maks. 100 ms T noin 2 s noin 5 s noin 2 s 1) Tänä aikana lähtö on pois päältä (looginen "0"). 2) Tästä hetkestä lähtien kellopulssi siirretään lähtöön viiveellä. 14

15 9.6 LED-merkkivalo LED Toimintastatus Anturisignaalit Ei syöttöjännitettä Alijännite Ylijännite Lähtö pois päältä (turvatila), kohde aktivointialueen ulkopuolella (käyttömoodi) tai kohde aktivointialueella (säätömoodi) Lähtö päällä, kohde aktivointialueella (käyttömoodi) 1 TE 0 A 1 0 Lähtö pois päältä (turvatila), kohde aktivointialueen ulkopuolella (säätömoodi) Sisäinen tai ulkoinen vika 12 Vianhaku 15

16 10 Mittakuva Kaksois-LED: signal (keltainen); power (vihreä) 11 Tekniset tiedot GG505S GIGA-4015-US Induktiivinen turvakytkin Metallikierre M18 x 1 M12 pistokeliitäntä Aktivointialue: mm Uppoasennus ei sallittu Laite täyttää seuraavien standardien vaatimukset: SIL 3 IEC 61508: 2000, EN ISO : 2008 kategoria 4 PL e Käyttöjännite 24 V DC (19, V) Oikosulkusuojaus Napaisuussuojaus Virrankulutus Vasteaika Käynnistysviive 16 kyllä kyllä < 15 ma Vasteaika turvakyselyn yhteydessä (poisto aktivointialueelta): 20 ms Vasteaika aktivointialuetta lähestyttäessä (aktivointiaika), tyyp. 100 ms, 200 ms 5 s

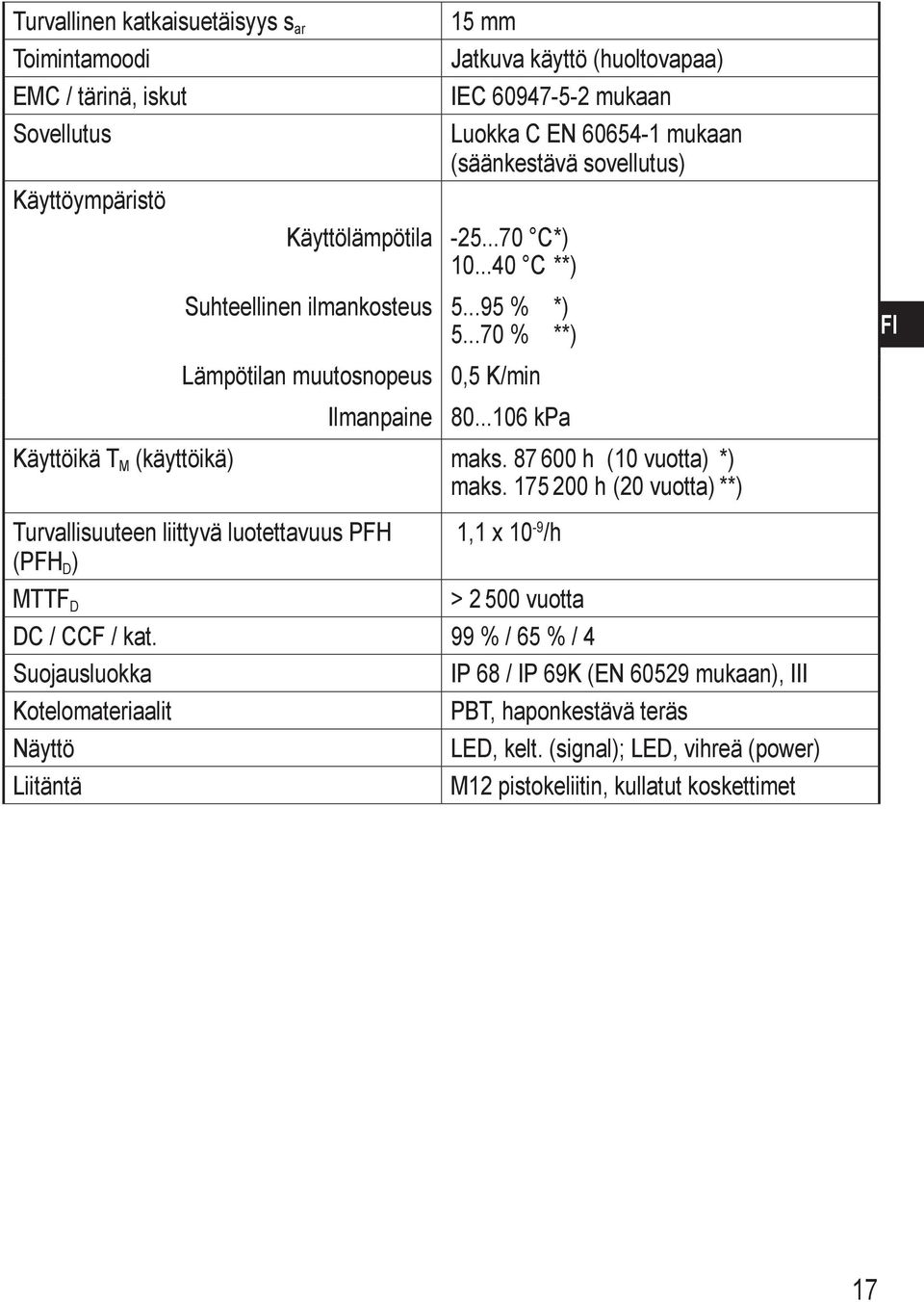

17 Turvallinen katkaisuetäisyys s ar Toimintamoodi EMC / tärinä, iskut Sovellutus Käyttöympäristö Käyttölämpötila 15 mm Jatkuva käyttö (huoltovapaa) IEC mukaan Luokka C EN mukaan (säänkestävä sovellutus) C*) C **) Suhteellinen ilmankosteus % *) % **) Lämpötilan muutosnopeus Ilmanpaine 0,5 K/min kpa Käyttöikä T M (käyttöikä) maks h (10 vuotta) *) maks h (20 vuotta) **) Turvallisuuteen liittyvä luotettavuus PFH (PFH D ) 1,1 x 10-9 /h MTTF D > vuotta DC / CCF / kat. 99 % / 65 % / 4 Suojausluokka Kotelomateriaalit Näyttö Liitäntä IP 68 / IP 69K (EN mukaan), III PBT, haponkestävä teräs LED, kelt. (signal); LED, vihreä (power) M12 pistokeliitin, kullatut koskettimet 17

18 Kytkentä 1 L+ (BN) +24 V TE L A (WH) (BU) (BK) OUT GND IN 1 EN mukainen turvarele tai -logiikka Johdinvärit: BK: musta BN: ruskea BU: sininen WH: valkoinen johdinvärit (BN, BK, BU, WH) pätevät ifm-pistokeliittimille. Kommentteja: *) Käyttöikä T M = 10 vuotta **) Käyttöikä T M = 20 vuotta Jollei toisin ilmoitettu, kaikki tiedot pätevät IEC mukaisella 24 x 24 x 1 mm kokoisella referenssikohteella (FE360 = teräs) koko lämpötila-alueella. 18

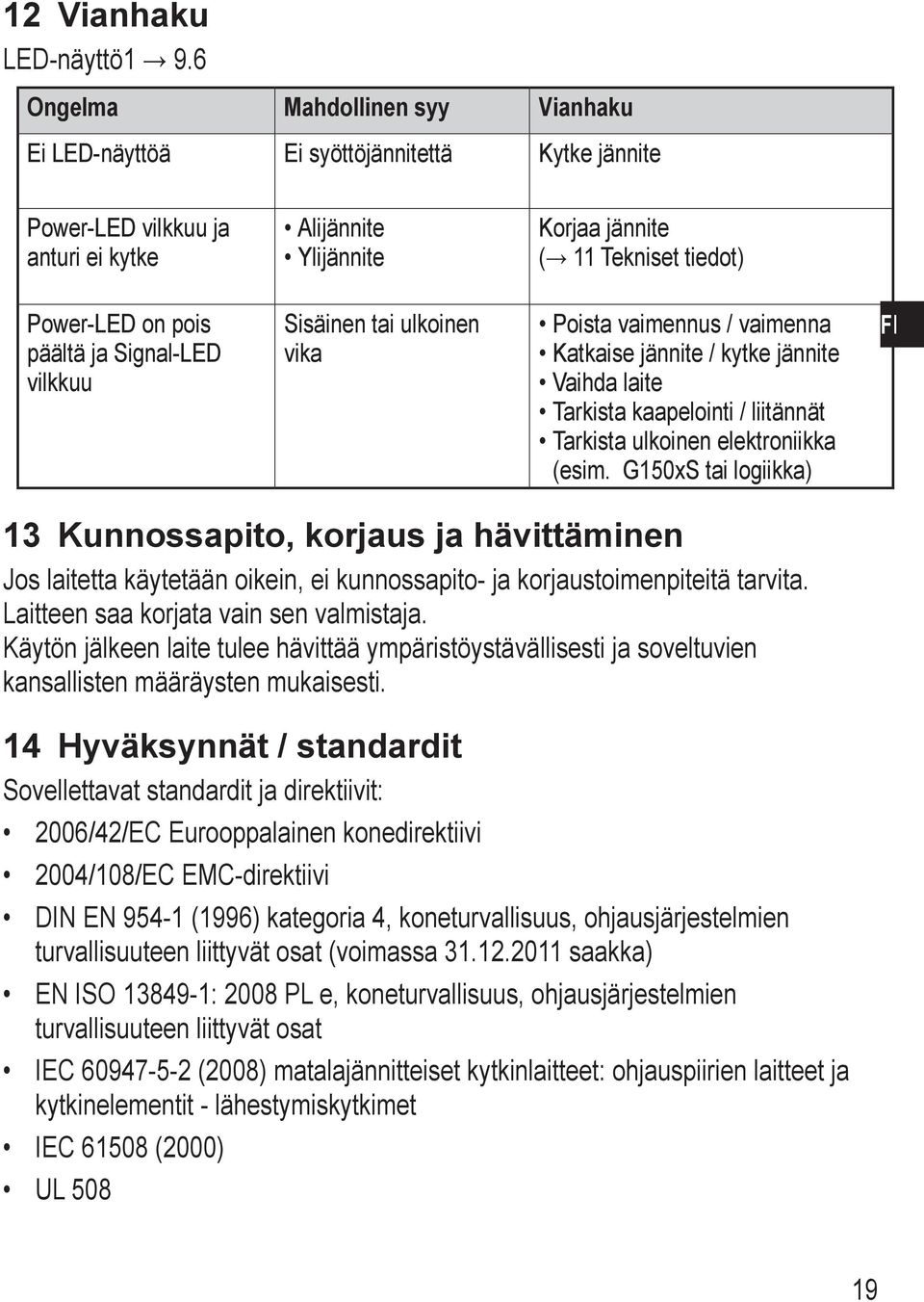

19 12 Vianhaku LED-näyttö1 9.6 Ongelma Mahdollinen syy Vianhaku Ei LED-näyttöä Ei syöttöjännitettä Kytke jännite -LED vilkkuu ja anturi ei kytke Alijännite Ylijännite Korjaa jännite ( 11 Tekniset tiedot) -LED on pois päältä ja -LED vilkkuu Sisäinen tai ulkoinen vika Poista vaimennus / vaimenna Katkaise jännite / kytke jännite Vaihda laite Tarkista kaapelointi / liitännät Tarkista ulkoinen elektroniikka (esim. G150xS tai logiikka) 13 Kunnossapito, korjaus ja hävittäminen Jos laitetta käytetään oikein, ei kunnossapito- ja korjaustoimenpiteitä tarvita. Laitteen saa korjata vain sen valmistaja. Käytön jälkeen laite tulee hävittää ympäristöystävällisesti ja soveltuvien kansallisten määräysten mukaisesti. 14 Hyväksynnät / standardit Sovellettavat standardit ja direktiivit: 2006/42/EC Eurooppalainen konedirektiivi 2004/108/EC EMC-direktiivi DIN EN (1996) kategoria 4, koneturvallisuus, ohjausjärjestelmien turvallisuuteen liittyvät osat (voimassa saakka) EN ISO : 2008 PL e, koneturvallisuus, ohjausjärjestelmien turvallisuuteen liittyvät osat IEC (2008) matalajännitteiset kytkinlaitteet: ohjauspiirien laitteet ja kytkinelementit - lähestymiskytkimet IEC (2000) UL

20 15 Termit ja lyhenteet Cat. Category Kategoria Ohjausjärjestelmän turvallisuuteen liittyvien osien luokitus niiden vikakestoisuuden mukaan. CCF Common Cause Failure Yleisluontoinen vika DC Diagnostic Coverage Diagnostiikan kattavuus MTTF D PFH (PFH D ) Mean Time To Dangerous Failure Probability of (dangerous) Failure per Hour Vaarallisten vikojen keskim. esiintymisväli Vaarallisten vikojen todennäköisyys per tunti PL Performance Level Suorituskykytaso PL EN ISO mukaan SIL Safety Integrity Level Turvallisuuden eheystaso SIL 1-4 IEC mukaan PLC Programmable Logic Controller Ohjelmoitava logiikka T M Mission Time Käyttöikä = maks. huoltoaika 20

21 21
