1 FI.GOLDSK KÄYTTÖ- J HUOLTO-OHJE GOLD, koot lkaen ohjelmaversiosta 3.00 Oikeus muutoksiin pidätetään.

2 FI.GOLDSK Sisältö YLEISTÄ Käyttökohteet Mekaaninen rakenne Ohjausjärjestelmä Ympäristödokumentointi Lämmönsiirrintyypit Koneen osat GOLD RX pyörivällä lämmönsiirtimellä GOLD PX levylämmönsiirtimellä GOLD CX patterilämmönsiirtimellä 6 2 TURVOHJEET Turvakytkin/päävirtakytkin Vaarat Kosketussuojat Glykoli KÄYTTÖÖNOTTO Yleistä Kanaviston ja ilmalaitteiden säätö Toimintajärjestys Työnkulku Painetasapainon säätö Yleistä Vuotosuunnan varmistaminen Puhtaaksipuhallusvirran varmistaminen KÄSIPÄÄTE J VLIKKOJEN KÄYTTÖ Käsipääte Yleistä Painikkeet Näyttöikkuna Lyhenteet Valikkorakenne PÄÄVLIKKO Yleistä Kielen valinta Käytön muutos setukset KÄYTTÄJÄTSO Lämpötila Luku setus Virtaus/Paine Luka setus Kytkentäkello Suodatin Luku Suodattimen kalibrointi Pyörivän lämmönsiirtimen kalibrointi Ilmansäätö Hälytys SENNUSTSO Valikkoyhteenveto TOIMINNOT Lämpötila Lämpötilasäätö PKTS-säätö Tuloilmasäätö Poistoilmasäätö Ulkokompensointi Kesäyöjäähdytys Yölömmitys Morning BOOST setusarvonsiirto Ylimääräinen säätöporras Ulkoiset lämpötila-anturit Virtaus/paine Puhallinsäätö Virtaussäätö Paineensäätö Tarveohjaus Orjaohjaus Ulkokompensointi Tehostettu Tuloilmavirran pienentäminen Orjapuhaltimen ilmavirran säätö Käyttö Kytkentäkello Pidennetty käyttö Kesäaika/Talviaika Lämmitys Lämmönsiirrin Huurteenpoisto, pyörivä lämmönsiirrin Jälkilämmitys Heating BOOST Jäähdytys Käyttötila Jäähdytyssäätö Intervallikäyttö Säätönopeus Ulkolämpötilaraja Uudelleenkäynnistysaika Jäähdytyksen minimivirtaus Neutraalivyöhyke Cooling BOOST Kosteus IQnomic Plus UTOMTTISET TOIMINNOT Yleistä Käynnistysjakso Jäähdytyksentalteenotto Nollapistekalibrointi Vesilämmityspatterin jäätymissuoja Sähkölämmityspatterin jälkijäähdytys Lto-laitteen jälkikäyttö Tiheyskorjattu ilmavirta Puhtaaksipuhallus Carry-over Control Hyötysuhteen laskeminen, pyörivä lämmönsiirrin Pumpun ohjaus, patterilämmönsiirrin Levy-/patterilämmönsiirtimen jäätymissuoja LUKU MNULINEN TESTI HÄLYTYSSETUS Palohälytys Ulkoiset hälytykset Hälytysraja Hälytysprioriteetti KÄSIPÄÄTE Language/Kieli Virtausyksikkö Min/Max asetus Perusasetus TIEDONSIIRTO EI EI Ethernet HUOLTOTSO KUNNOSSPITO Suodattimen vaihto Suodattimen irrotus Uusien suodattimien asennus Puhdistus ja tarkastus Yleistä Suodatintila Lto-laite Puhaltimet ja puhallintila Toimintatarkastus Pumpun vaihto, putkistoryhmä, GOLD CX, koko HÄLYTYKSET J VINETSINTÄ Yleistä ja B-hälytys Hälytyksen Palautus Hälytysasetusten muutos Hälytyskuvaus ja tehdasasetukset TEKNISET TIEDOT Mittatiedot, GOLD pyörivällä lämmönsiirtimellä Mittatiedot, GOLD levylämmönsiirtimellä Mittatiedot, GOLD patterilämmönsiirtimellä Riviliitin koot Sähkötiedot Kone Puhaltimet Sähkökotelo Säätötarkkuus LIITTEET Vaatimustenmukaisuusvakuutus Virityspöytäkirja Oikeus muutoksiin pidätetään.

3 FI.GOLDSK YLEISTÄ. Käyttökohteet GOLD on tarkoitettu yleisilmanvaihtoon. Valitusta ltolaitteesta riippuen GOLDia voidaan käyttää toimistoissa, kouluissa, päiväkodeissa, julkisissa tiloissa, myymälöissä, asuinkiinteistöissä jne. Levy-/patterilämmönsiirtimellä varustettua GOLDia voidaan käyttää myös kohtuullisen kosteiden tilojen ilmanvaihtoon, mutta ei kuitenkaan esim. uimahalleissa, joissa kosteus on jatkuvasti korkea. GOLD-järjestelmän kaikkien etujen hyödyntämiseksi suunnittelun, asennuksen, säädön ja käytön yhteydessä on tärkeää huomioida kojeen erityisominaisuudet. Perusrakenteinen kone sijoitetaan sisätiloihin. Ulkoasennuksessa on käytettävä TBT-lisävarustetta. Huomaa! Lue aina luvusta 2 yleiset vaaroja ja valtuutuksia koskevat kohdat ja noudata huolellisesti kullekin työvaiheelle annettuja asennusohjeita. Tuotekilpi on GOLDin kokoluokissa sijoitettu koneen päälle ja muissa kokoluokissa koneen päätyyn. Käytä tuotekilven tietoja ottaessasi yhteyttä Swegoniin..2 Mekaaninen rakenne GOLDia on saatavana 7 eri kokoa 3 ilmavirta-alueelle. Vaippa on maalattu beigensävyiseksi, NCS-2005Y20R. Kahvat ja kytkentähuuvan yläosa vaaleanharmaiksi, NCS S3502-B. Koristelistat ja kytkentähuuvan alaosa tummanharmaiksi, NCS S600-R90B. Sisäosat ovat pääasiassa kuumasinkittyä teräslevyä ja välissä on 50 mm:n eriste. Koneissa on suodatinluokan F7 lasikuidusta valmistetut tulo- ja poistoilmasuodattimet. Pyörivän RECOnomic-lämmöntalteenottolaitteen kierrosluku on portaattomasti säädettävissä ja sen lämpötilahyötysuhde on jopa 85 %. Levylämmönsiirrin on varustettu vakiona ohitus- ja sulkupellillä lämmönsiirtimen lämmöntalteenoton portaatonta ja automaattista säätöä varten. Patterilämmönsiirrin toimitetaan tehtaalta täydellisenä sisältäen asennetun putkistoryhmän sekä kaikki tarvittavat komponentit. Järjestelmä on normaalisti täytetty nesteellä, ilmattu, säädetty ja sen toiminta on testattu ennen toimitusta, mutta se voidaan tilata myös täyttämättömänä esim. kunnostus-, muutos- ja lisärakennuskohteisiin tai kun halutaan täyttää muuta kuin 30 % eteeniglykolia. Tulo- ja poistoilmapuhaltimet ovat taaksepäin kaartuvilla siivillä varustettuja GOLD Wing aksiaali-radiaalipuhaltimia. Puhaltimet ovat suorakäyttöisiä ja niissä on taajuusmuuttajat portaatonta säätöä varten..3 Ohjausjärjestelmä Ohjausjärjestelmä IQnomic on mikroprosessoripohjainen ja se on sisäänrakennettu koneeseen. Se ohjaa ja säätää puhaltimia, lto-laitetta, lämpötiloja, ilmavirtoja, käyttöaikoja ja useita järjestelmän sisäisiä ja ulkoisia toimintoja sekä hälytyksiä..4 Ympäristödokumentointi Tämän ohjeen liitteenä oleva ympäristödokumentointi sisältää purkamisohjeen ja ympäristötuoteselosteen. Kone on suunniteltu niin, että se on helppo purkaa luonnollisiin osiin. Kun kone on tullut tiensä päähän, se on toimitettava hyväksyttyyn kierrätyslaitokseen. GOLDin kierrätettävä Paino on noin n. 94 %. Swegon B kuuluu REP-rekisteriin, nro Jos sinulla on kysyttävää tästä purkamisohjeesta tai koneen ympäristövaikutuksista, ota yhteys Swegon B: hen, puh. +46 (0) Lämmönsiirrintyypit GOLD toimitetaan joko pyörivällä, levy- tai patterilämmönsiirtimellä varustettuna. Jos jokin kappale, toiminto tms. koskee vain tiettyä lämmönsiirrintyyppiä, se merkitään seuraavilla symboleilla: Pyörivä lämmönsiirrin Levylämmönsiirrin Patterilämmönsiirrin Oikeus muutoksiin pidätetään. 3

4 FI.GOLDSK Koneen osat.6. GOLD RX pyörivällä lämmönsiirtimellä lla on yksinkertaistettu, kaaviomainen kuvaus yksittäisistä komponenteista Oikeakätinen rakenne Kuva a Ulkoilma Tuloilma Poistoilma Jäteilma GOLD 04 40: Kone toimitetaan oikeakätisenä rakenteena kuvan a mukaisesti. GOLD 50 80: Kone on voitu tilata oikeakätisenä kuvan a tai vasenkätisenä kuvan b mukaisesti. GOLD 4 80: Kuva a näyttää puhaltimen sijainnin. Kone on voitu tilata myös puhaltimien sijainnilla 2, jolloin puhaltimet ja suodattimet on sijoitettu pystysuunnassa peilikuvaksi. Vasenkätisessä rakenteessa (kuva b) kuvaan tähdellä * merkittyjen osien toiminta ja nimet vaihtuvat (osat nimetään sen mukaan, onko toiminta tulo- vai poistoilmalle). Osien sijainti ja nimitykset ULKOILM* (vasenkätisenä käytettäessä Poistoilma) 2 JÄTEILM* (vasenkätisenä käytettäessä Tuloilma) 3 Poistoilmapuhallin* moottorilla ja taajuusmuuttajalla 4 Poistoilmapuhaltimen paineanturi* 5 Tuloilmasuodattimen paineanturi* 6 Sähkökotelo ja ohjausyksikkö 7 Käsipääte 8 Poistoilmasuodatin* Kuva b Vasenkätinen rakenne 9 Säätöpelti (vasenkätisenä käytettäessä vasemmassa suodatinosassa) 0 Tuloilman lämpötila-anturi (sijoitetaan tuloilmakanavaan) POISTOILM* (vasenkätisenä käytettäessä Ulkoilma) 2 TULOILM* (vasenkätisenä käytettäessä Jäteilma) 3 Tuloilmasuodatin* 4 Ulkoilman lämpötila-anturi* 5 Lto-laite 6 Lto-laitteen käyttömoottori 7 Pyörimisvahtianturi 8 Lto-laitteen ohjausyksikkö 9 Tuloilmapuhaltimen paineanturi* 20 Poistoilmasuodattimen paineanturi* 2 Poistoilman lämpötila-anturi* 22 Tuloilmapuhallin* moottorilla ja taajuusmuuttajalla 4 Oikeus muutoksiin pidätetään.

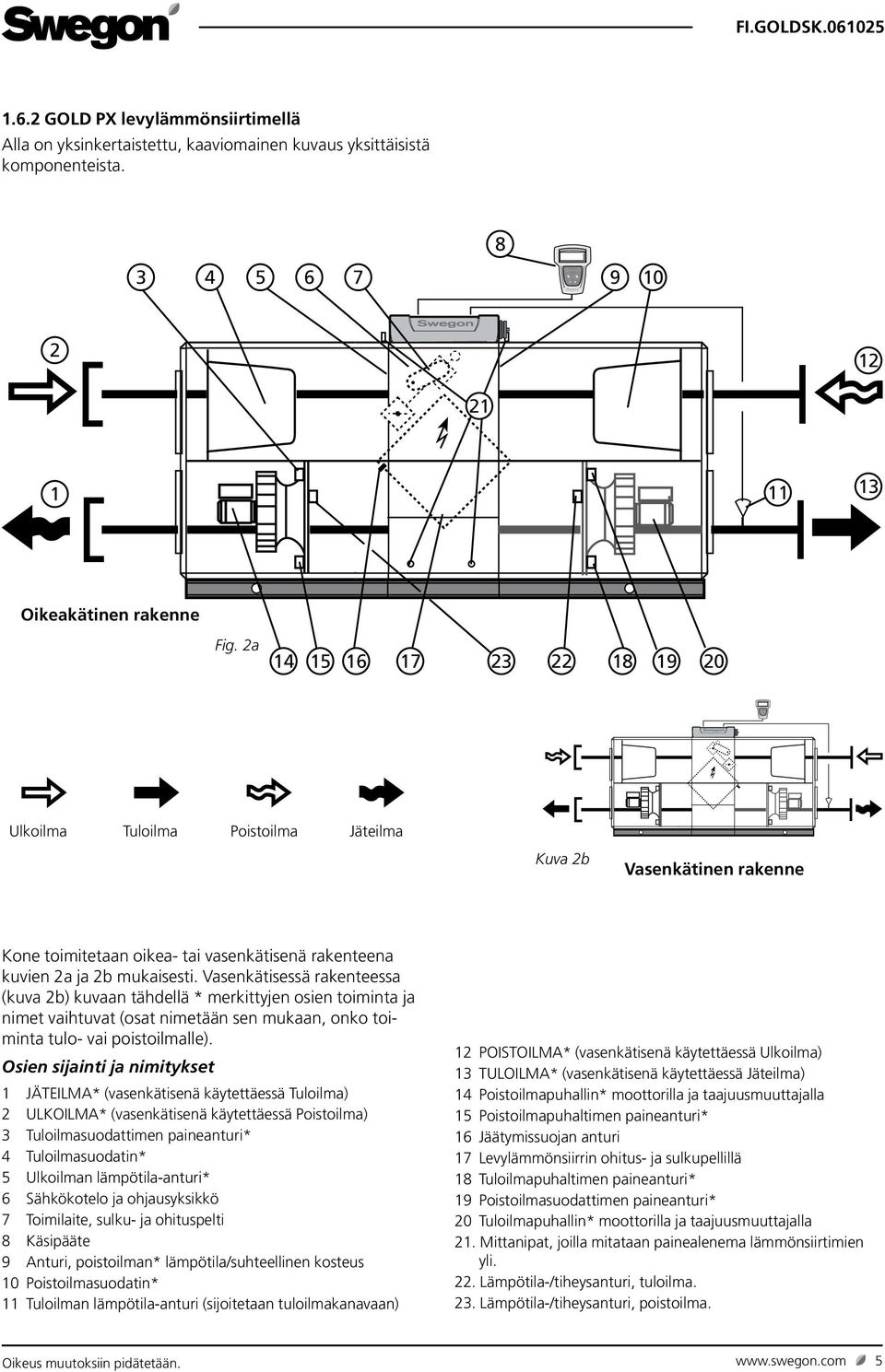

5 FI.GOLDSK GOLD PX levylämmönsiirtimellä lla on yksinkertaistettu, kaaviomainen kuvaus yksittäisistä komponenteista Oikeakätinen rakenne Fig. 2a Ulkoilma Tuloilma Poistoilma Jäteilma Kuva 2b Vasenkätinen rakenne Kone toimitetaan oikea- tai vasenkätisenä rakenteena kuvien 2a ja 2b mukaisesti. Vasenkätisessä rakenteessa (kuva 2b) kuvaan tähdellä * merkittyjen osien toiminta ja nimet vaihtuvat (osat nimetään sen mukaan, onko toiminta tulo- vai poistoilmalle). Osien sijainti ja nimitykset JÄTEILM* (vasenkätisenä käytettäessä Tuloilma) 2 ULKOILM* (vasenkätisenä käytettäessä Poistoilma) 3 Tuloilmasuodattimen paineanturi* 4 Tuloilmasuodatin* 5 Ulkoilman lämpötila-anturi* 6 Sähkökotelo ja ohjausyksikkö 7 Toimilaite, sulku- ja ohituspelti 8 Käsipääte 9 nturi, poistoilman* lämpötila/suhteellinen kosteus 0 Poistoilmasuodatin* Tuloilman lämpötila-anturi (sijoitetaan tuloilmakanavaan) 2 POISTOILM* (vasenkätisenä käytettäessä Ulkoilma) 3 TULOILM* (vasenkätisenä käytettäessä Jäteilma) 4 Poistoilmapuhallin* moottorilla ja taajuusmuuttajalla 5 Poistoilmapuhaltimen paineanturi* 6 Jäätymissuojan anturi 7 Levylämmönsiirrin ohitus- ja sulkupellillä 8 Tuloilmapuhaltimen paineanturi* 9 Poistoilmasuodattimen paineanturi* 20 Tuloilmapuhallin* moottorilla ja taajuusmuuttajalla 2. Mittanipat, joilla mitataan painealenema lämmönsiirtimien yli. 22. Lämpötila-/tiheysanturi, tuloilma. 23. Lämpötila-/tiheysanturi, poistoilma. Oikeus muutoksiin pidätetään. 5

6 FI.GOLDSK GOLD CX patterilämmönsiirtimellä lla on yksinkertaistettu, kaaviomainen kuvaus yksittäisistä komponenteista Oikeakätinen rakenne, puhaltimen sijainti Fig. 3a Ulkoilma Tuloilma Poistoilma Jäteilma Kone on voitu tilata oikeakätisenä kuvan 3a tai vasenkätisenä kuvan 3b mukaisesti. Kuva 3a näyttää puhaltimen sijainnin. Kone on voitu tilata myös puhaltimien sijainnilla 2, jolloin puhaltimet ja suodattimet on sijoitettu pystysuunnassa peilikuvaksi. Vasenkätisessä rakenteessa (kuva 3b) kuvaan tähdellä * merkittyjen osien toiminta ja nimet vaihtuvat (osat nimetään sen mukaan, onko toiminta tulo- vai poistoilmalle). Osien sijainti ja nimitykset ULKOILM* (vasenkätisenä käytettäessä Poistoilma) 2 JÄTEILM* (vasenkätisenä käytettäessä Tuloilma) 3 Poistoilmapuhallin* moottorilla ja taajuusmuuttajalla 4 Poistoilmapuhaltimen paineanturi* 5 Tuloilmasuodattimen paineanturi* 6 Sähkökotelo ja ohjausyksikkö 7 Käsipääte 8 Poistoilmasuodatin* 0 Tuloilman lämpötila-anturi (sijoitetaan tuloilmakanavaan) POISTOILM* (vasenkätisenä käytettäessä Ulkoilma) 2 TULOILM* (vasenkätisenä käytettäessä Jäteilma) 3 Tuloilmasuodatin* Kuva 3b Vasenkätinen rakenne, puhaltimen sijainti 4 Ulkoilman lämpötila-anturi* 5 Patterilämmönsiirrin putkistoryhmällä 6 Venttiilitoimilaite 7 Jäätymissuojan lämpötila-anturi 8 Kiertopumppu 9 Tuloilmapuhaltimen paineanturi* 20 Poistoilmasuodattimen paineanturi* 2 Tuloilmapuhallin* moottorilla ja taajuusmuuttajalla 22 nturi, poistoilman* lämpötila/suhteellinen kosteus 23. Mittanipat, joilla mitataan painealenema lämmönsiirtimien yli. 24. Lämpötila-/tiheysanturi, tuloilma. 25. Lämpötila-/tiheysanturi, poistoilma. 6 Oikeus muutoksiin pidätetään.

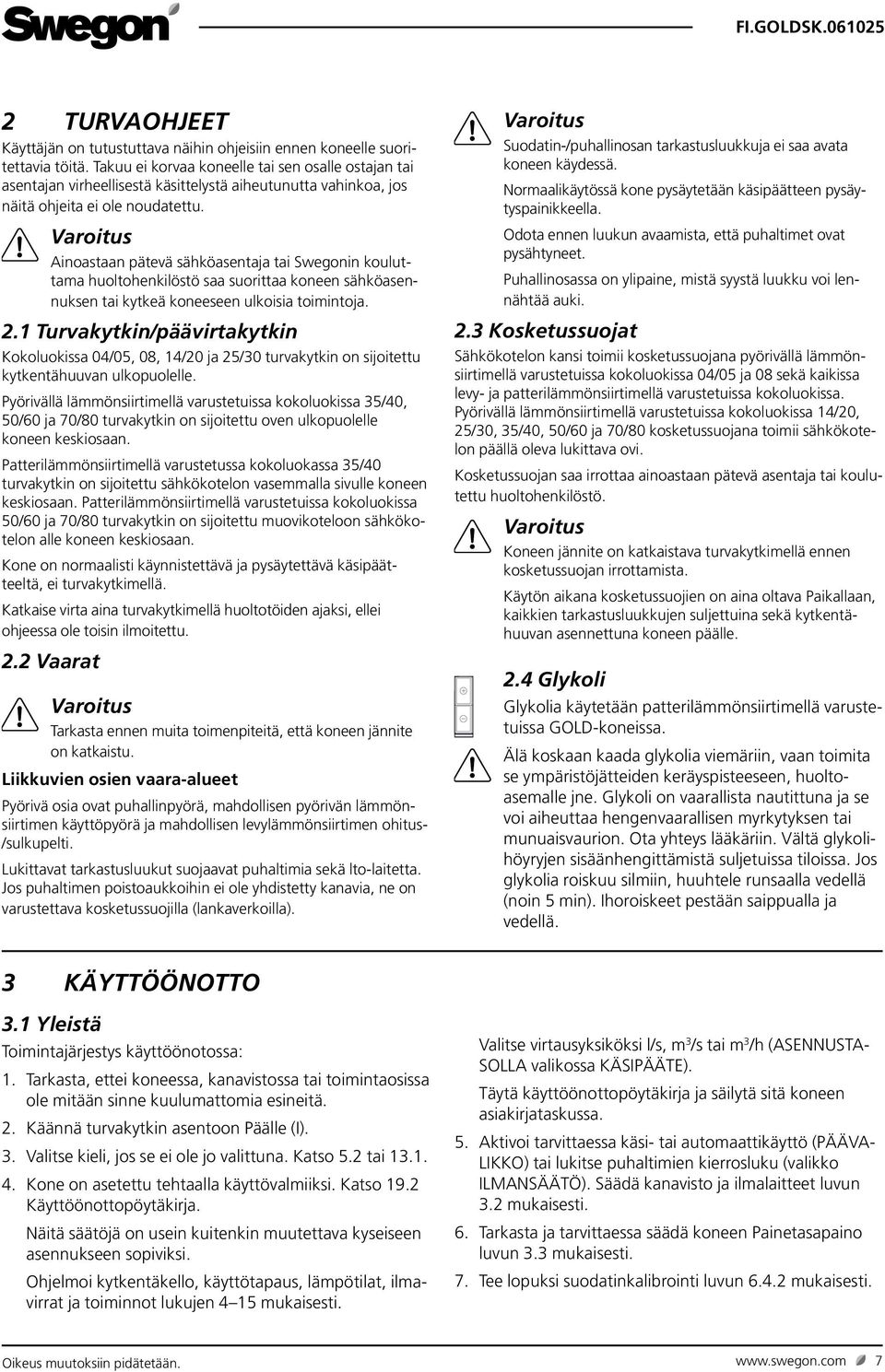

7 FI.GOLDSK TURVOHJEET Käyttäjän on tutustuttava näihin ohjeisiin ennen koneelle suoritettavia töitä. Takuu ei korvaa koneelle tai sen osalle ostajan tai asentajan virheellisestä käsittelystä aiheutunutta vahinkoa, jos näitä ohjeita ei ole noudatettu. Varoitus inoastaan pätevä sähköasentaja tai Swegonin kouluttama huoltohenkilöstö saa suorittaa koneen sähköasennuksen tai kytkeä koneeseen ulkoisia toimintoja. 2. Turvakytkin/päävirtakytkin Kokoluokissa 04/05, 08, 4/20 ja 25/30 turvakytkin on sijoitettu kytkentähuuvan ulkopuolelle. Pyörivällä lämmönsiirtimellä varustetuissa kokoluokissa 35/40, 50/60 ja 70/80 turvakytkin on sijoitettu oven ulkopuolelle koneen keskiosaan. Patterilämmönsiirtimellä varustetussa kokoluokassa 35/40 turvakytkin on sijoitettu sähkökotelon vasemmalla sivulle koneen keskiosaan. Patterilämmönsiirtimellä varustetuissa kokoluokissa 50/60 ja 70/80 turvakytkin on sijoitettu muovikoteloon sähkökotelon alle koneen keskiosaan. Kone on normaalisti käynnistettävä ja pysäytettävä käsipäätteeltä, ei turvakytkimellä. Katkaise virta aina turvakytkimellä huoltotöiden ajaksi, ellei ohjeessa ole toisin ilmoitettu. 2.2 Vaarat Varoitus Tarkasta ennen muita toimenpiteitä, että koneen jännite on katkaistu. Liikkuvien osien vaara-alueet Pyörivä osia ovat puhallinpyörä, mahdollisen pyörivän lämmönsiirtimen käyttöpyörä ja mahdollisen levylämmönsiirtimen ohitus- /sulkupelti. Lukittavat tarkastusluukut suojaavat puhaltimia sekä lto-laitetta. Jos puhaltimen poistoaukkoihin ei ole yhdistetty kanavia, ne on varustettava kosketussuojilla (lankaverkoilla). Varoitus Suodatin-/puhallinosan tarkastusluukkuja ei saa avata koneen käydessä. Normaalikäytössä kone pysäytetään käsipäätteen pysäytyspainikkeella. Odota ennen luukun avaamista, että puhaltimet ovat pysähtyneet. Puhallinosassa on ylipaine, mistä syystä luukku voi lennähtää auki. 2.3 Kosketussuojat Sähkökotelon kansi toimii kosketussuojana pyörivällä lämmönsiirtimellä varustetuissa kokoluokissa 04/05 ja 08 sekä kaikissa levy- ja patterilämmönsiirtimellä varustetuissa kokoluokissa. Pyörivällä lämmönsiirtimellä varustetuissa kokoluokissa 4/20, 25/30, 35/40, 50/60 ja 70/80 kosketussuojana toimii sähkökotelon päällä oleva lukittava ovi. Kosketussuojan saa irrottaa ainoastaan pätevä asentaja tai koulutettu huoltohenkilöstö. Varoitus Koneen jännite on katkaistava turvakytkimellä ennen kosketussuojan irrottamista. Käytön aikana kosketussuojien on aina oltava Paikallaan, kaikkien tarkastusluukkujen suljettuina sekä kytkentähuuvan asennettuna koneen päälle. 2.4 Glykoli Glykolia käytetään patterilämmönsiirtimellä varustetuissa GOLD-koneissa. Älä koskaan kaada glykolia viemäriin, vaan toimita se ympäristöjätteiden keräyspisteeseen, huoltoasemalle jne. Glykoli on vaarallista nautittuna ja se voi aiheuttaa hengenvaarallisen myrkytyksen tai munuaisvaurion. Ota yhteys lääkäriin. Vältä glykolihöyryjen sisäänhengittämistä suljetuissa tiloissa. Jos glykolia roiskuu silmiin, huuhtele runsaalla vedellä (noin 5 min). Ihoroiskeet pestään saippualla ja vedellä. 3 KÄYTTÖÖNOTTO 3. Yleistä Toimintajärjestys käyttöönotossa:. Tarkasta, ettei koneessa, kanavistossa tai toimintaosissa ole mitään sinne kuulumattomia esineitä. 2. Käännä turvakytkin asentoon Päälle (I). 3. Valitse kieli, jos se ei ole jo valittuna. Katso 5.2 tai Kone on asetettu tehtaalla käyttövalmiiksi. Katso 9.2 Käyttöönottopöytäkirja. Näitä säätöjä on usein kuitenkin muutettava kyseiseen asennukseen sopiviksi. Ohjelmoi kytkentäkello, käyttötapaus, lämpötilat, ilmavirrat ja toiminnot lukujen 4 5 mukaisesti. Valitse virtausyksiköksi l/s, m 3 /s tai m 3 /h (SENNUST- SOLL valikossa KÄSIPÄÄTE). Täytä käyttöönottopöytäkirja ja säilytä sitä koneen asiakirjataskussa. 5. ktivoi tarvittaessa käsi- tai automaattikäyttö (PÄÄV- LIKKO) tai lukitse puhaltimien kierrosluku (valikko ILMNSÄÄTÖ). Säädä kanavisto ja ilmalaitteet luvun 3.2 mukaisesti. 6. Tarkasta ja tarvittaessa säädä koneen Painetasapaino luvun 3.3 mukaisesti. 7. Tee lopuksi suodatinkalibrointi luvun mukaisesti. Oikeus muutoksiin pidätetään. 7

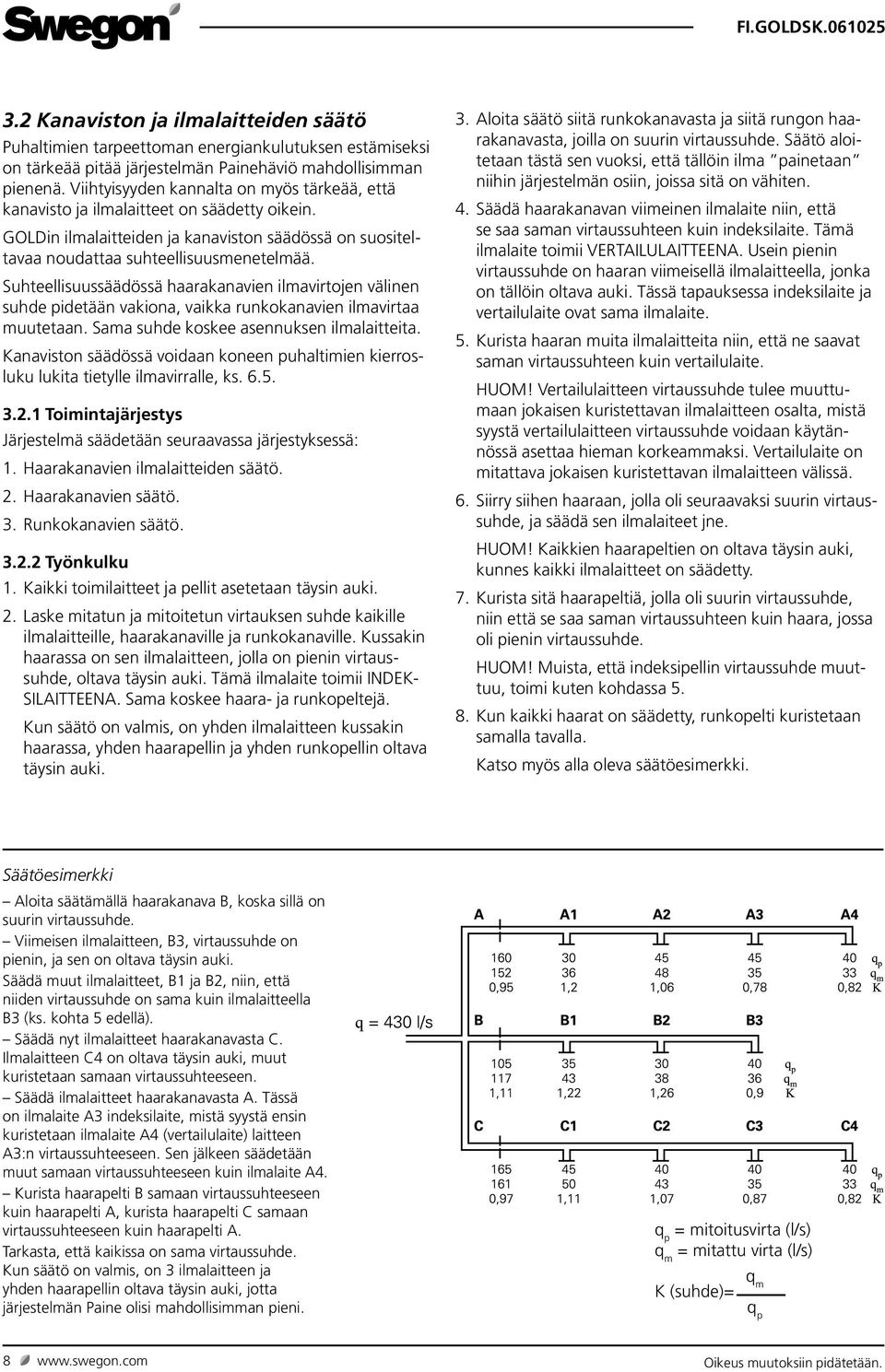

8 FI.GOLDSK Kanaviston ja ilmalaitteiden säätö Puhaltimien tarpeettoman energiankulutuksen estämiseksi on tärkeää pitää järjestelmän Painehäviö mahdollisimman pienenä. Viihtyisyyden kannalta on myös tärkeää, että kanavisto ja ilmalaitteet on säädetty oikein. GOLDin ilmalaitteiden ja kanaviston säädössä on suositeltavaa noudattaa suhteellisuusmenetelmää. Suhteellisuussäädössä haarakanavien ilmavirtojen välinen suhde pidetään vakiona, vaikka runkokanavien ilmavirtaa muutetaan. Sama suhde koskee asennuksen ilmalaitteita. Kanaviston säädössä voidaan koneen puhaltimien kierrosluku lukita tietylle ilmavirralle, ks Toimintajärjestys Järjestelmä säädetään seuraavassa järjestyksessä:. Haarakanavien ilmalaitteiden säätö. 2. Haarakanavien säätö. 3. Runkokanavien säätö Työnkulku. Kaikki toimilaitteet ja pellit asetetaan täysin auki. 2. Laske mitatun ja mitoitetun virtauksen suhde kaikille ilmalaitteille, haarakanaville ja runkokanaville. Kussakin haarassa on sen ilmalaitteen, jolla on pienin virtaussuhde, oltava täysin auki. Tämä ilmalaite toimii INDEK- SILITTEEN. Sama koskee haara- ja runkopeltejä. Kun säätö on valmis, on yhden ilmalaitteen kussakin haarassa, yhden haarapellin ja yhden runkopellin oltava täysin auki. 3. loita säätö siitä runkokanavasta ja siitä rungon haarakanavasta, joilla on suurin virtaussuhde. Säätö aloitetaan tästä sen vuoksi, että tällöin ilma painetaan niihin järjestelmän osiin, joissa sitä on vähiten. 4. Säädä haarakanavan viimeinen ilmalaite niin, että se saa saman virtaussuhteen kuin indeksilaite. Tämä ilmalaite toimii VERTILULITTEEN. Usein pienin virtaussuhde on haaran viimeisellä ilmalaitteella, jonka on tällöin oltava auki. Tässä tapauksessa indeksilaite ja vertailulaite ovat sama ilmalaite. 5. Kurista haaran muita ilmalaitteita niin, että ne saavat saman virtaussuhteen kuin vertailulaite. HUOM! Vertailulaitteen virtaussuhde tulee muuttumaan jokaisen kuristettavan ilmalaitteen osalta, mistä syystä vertailulaitteen virtaussuhde voidaan käytännössä asettaa hieman korkeammaksi. Vertailulaite on mitattava jokaisen kuristettavan ilmalaitteen välissä. 6. Siirry siihen haaraan, jolla oli seuraavaksi suurin virtaussuhde, ja säädä sen ilmalaiteet jne. HUOM! Kaikkien haarapeltien on oltava täysin auki, kunnes kaikki ilmalaitteet on säädetty. 7. Kurista sitä haarapeltiä, jolla oli suurin virtaussuhde, niin että se saa saman virtaussuhteen kuin haara, jossa oli pienin virtaussuhde. HUOM! Muista, että indeksipellin virtaussuhde muuttuu, toimi kuten kohdassa Kun kaikki haarat on säädetty, runkopelti kuristetaan samalla tavalla. Katso myös alla oleva säätöesimerkki. Säätöesimerkki loita säätämällä haarakanava B, koska sillä on suurin virtaussuhde. Viimeisen ilmalaitteen, B3, virtaussuhde on pienin, ja sen on oltava täysin auki. Säädä muut ilmalaitteet, B ja B2, niin, että niiden virtaussuhde on sama kuin ilmalaitteella B3 (ks. kohta 5 edellä). Säädä nyt ilmalaitteet haarakanavasta C. Ilmalaitteen C4 on oltava täysin auki, muut kuristetaan samaan virtaussuhteeseen. Säädä ilmalaitteet haarakanavasta. Tässä on ilmalaite 3 indeksilaite, mistä syystä ensin kuristetaan ilmalaite 4 (vertailulaite) laitteen 3:n virtaussuhteeseen. Sen jälkeen säädetään muut samaan virtaussuhteeseen kuin ilmalaite 4. Kurista haarapelti B samaan virtaussuhteeseen kuin haarapelti, kurista haarapelti C samaan virtaussuhteeseen kuin haarapelti. Tarkasta, että kaikissa on sama virtaussuhde. Kun säätö on valmis, on 3 ilmalaitteen ja yhden haarapellin oltava täysin auki, jotta järjestelmän Paine olisi mahdollisimman pieni. q p = mitoitusvirta (l/s) q m = mitattu virta (l/s) K (suhde)= q m qp 8 Oikeus muutoksiin pidätetään.

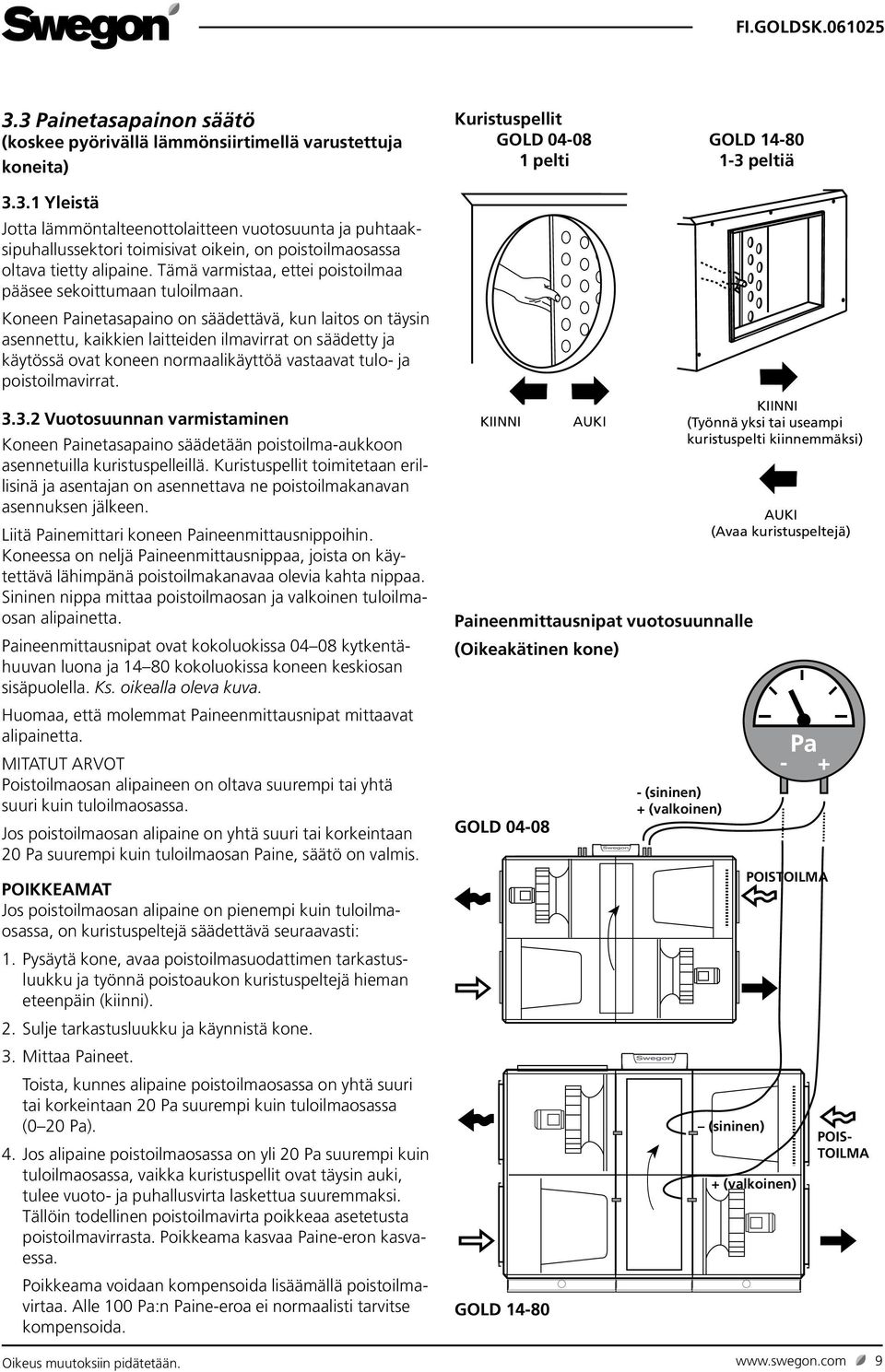

9 FI.GOLDSK Painetasapainon säätö (koskee pyörivällä lämmönsiirtimellä varustettuja koneita) 3.3. Yleistä Jotta lämmöntalteenottolaitteen vuotosuunta ja puhtaaksipuhallussektori toimisivat oikein, on poistoilmaosassa oltava tietty alipaine. Tämä varmistaa, ettei poistoilmaa pääsee sekoittumaan tuloilmaan. Koneen Painetasapaino on säädettävä, kun laitos on täysin asennettu, kaikkien laitteiden ilmavirrat on säädetty ja käytössä ovat koneen normaalikäyttöä vastaavat tulo- ja poistoilmavirrat Vuotosuunnan varmistaminen Koneen Painetasapaino säädetään poistoilma-aukkoon asennetuilla kuristuspelleillä. Kuristuspellit toimitetaan erillisinä ja asentajan on asennettava ne poistoilmakanavan asennuksen jälkeen. Liitä Painemittari koneen Paineenmittausnippoihin. Koneessa on neljä Paineenmittausnippaa, joista on käytettävä lähimpänä poistoilmakanavaa olevia kahta nippaa. Sininen nippa mittaa poistoilmaosan ja valkoinen tuloilmaosan alipainetta. Paineenmittausnipat ovat kokoluokissa kytkentähuuvan luona ja 4 80 kokoluokissa koneen keskiosan sisäpuolella. Ks. oikealla oleva kuva. Huomaa, että molemmat Paineenmittausnipat mittaavat alipainetta. MITTUT RVOT Poistoilmaosan alipaineen on oltava suurempi tai yhtä suuri kuin tuloilmaosassa. Jos poistoilmaosan alipaine on yhtä suuri tai korkeintaan 20 Pa suurempi kuin tuloilmaosan Paine, säätö on valmis. POIKKEMT Jos poistoilmaosan alipaine on pienempi kuin tuloilmaosassa, on kuristuspeltejä säädettävä seuraavasti:. Pysäytä kone, avaa poistoilmasuodattimen tarkastusluukku ja työnnä poistoaukon kuristuspeltejä hieman eteenpäin (kiinni). 2. Sulje tarkastusluukku ja käynnistä kone. 3. Mittaa Paineet. Toista, kunnes alipaine poistoilmaosassa on yhtä suuri tai korkeintaan 20 Pa suurempi kuin tuloilmaosassa (0 20 Pa). 4. Jos alipaine poistoilmaosassa on yli 20 Pa suurempi kuin tuloilmaosassa, vaikka kuristuspellit ovat täysin auki, tulee vuoto- ja puhallusvirta laskettua suuremmaksi. Tällöin todellinen poistoilmavirta poikkeaa asetetusta poistoilmavirrasta. Poikkeama kasvaa Paine-eron kasvaessa. Poikkeama voidaan kompensoida lisäämällä poistoilmavirtaa. lle 00 Pa:n Paine-eroa ei normaalisti tarvitse kompensoida. Kuristuspellit GOLD GOLD 4-80 pelti -3 peltiä KIINNI Paineenmittausnipat vuotosuunnalle (Oikeakätinen kone) GOLD GOLD 4-80 UKI - (sininen) + (valkoinen) KIINNI (Työnnä yksi tai useampi kuristuspelti kiinnemmäksi) UKI (vaa kuristuspeltejä) (sininen) POISTOILM + (valkoinen) POIS- TOILM Oikeus muutoksiin pidätetään. 9

10 FI.GOLDSK Puhtaaksipuhallusvirran varmistaminen Jos koneen normaali tuloilmavirta on taulukossa esitettyä arvoa pienempi, voidaan poistoilmaosan alipainetta joutua lisäämään oikean puhtaaksipuhallusvirran saamiseksi. Liitä Painemittari lto-laitteen sivuilla oleviin uloimpiin sinisiin nippoihin ja tarkasta niistä lto-laitteen ulkoilma- ja poistoilmapuolen välinen Paine-ero. Ks. oikealla oleva kuva. Poistoilmapuolen Paine-eron on oltava yhtä suuri tai suurempi kuin alla olevassa taulukossa oleva suositeltu pienin Paine-ero. Jos Paine-ero on pienempi, säädä kuristusta poistoaukon kuristuspeltien avulla luvun kohtien 4 mukaisesti. Paineenmittausnipat puhtaaksipuhallusvirralle (Oikeakätinen kone) sininen sininen GOLD POISTOILM GOLD Min. Suositeltu pienin koko tuloilmavirta Paine-ero m 3 /s Pa 04/05 0, , /20, /30, /40 2,5 5 50/60 2, /80 2,75 65 sininen sininen POIS- TOILM GOLD Oikeus muutoksiin pidätetään.

11 FI.GOLDSK KÄSIPÄÄTE J VLIKKOJEN KÄYTTÖ 4. Käsipääte 4.. Yleistä Käsipääte on ohjausrasia, jonka 3 m:n kaapeli liitetään koneeseen pikaliittimellä. Näyttöpäätteessä on valaistu näyttöruutu, 6 Painonappia sekä punainen merkkivalo (valodiodi) hälytyksiä varten. *GOLD* TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? 4..2 Painikkeet Näppäimillä on seuraavat toiminnot: ENTER vahvistaa valinnan ja siirtää seuraavalle alemmalle valikkotasolle. ESCPE siirtää edelliseen valikkoon. SIIRTO YLÖS tai VSEMMLLE. SIIRTO LS tai OIKELLE. PIENENTÄÄ merkityn asetuksen arvoa. Muutokset rekisteröityvät välittömästi eikä niitä tarvitse vahvistaa Enterillä. SUURENT merkityn asetuksen arvoa. Muutokset rekisteröityvät välittömästi eikä niitä tarvitse vahvistaa Enterillä Näyttöikkuna Näyttöikkunassa on 4 riviä. Monissa valikoissa on kuitenkin useampia rivejä, joille voi siirtyä rivi kerrallaan Painikkeella SIIRTO LS. Sijaintipylväs osoittaa sijainnin valikossa. *GOLD* TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? KÄSI/UTO. KÄYTTÖ SETUKSI Sijaintipylväs 4..4 Lyhenteet Valikoissa käytetään yleisesti seuraavia lyhenteitä: TI = Tuloilma (Esim: PUHLLIN TI = Puhallin tuloilma) PI = Poistoilma ULKO = Ulkoilma HUO = Huone JV = Jäätymisvahti LTO = Lämmöntalteenottolaite Oikeus muutoksiin pidätetään.

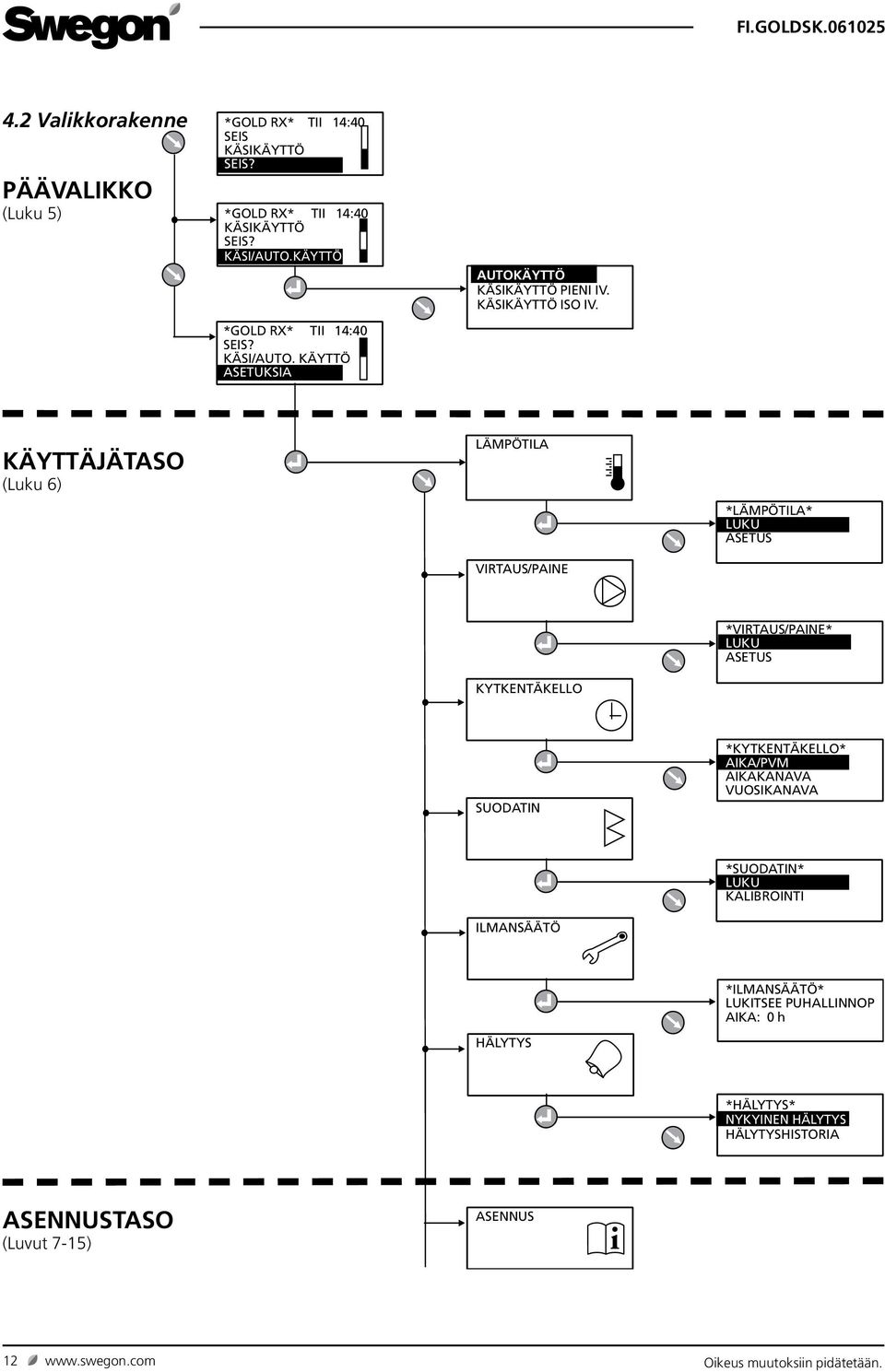

12 FI.GOLDSK Valikkorakenne PÄÄVLIKKO (Luku 5) *GOLD RX* TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? *GOLD RX* TII 4:40 KÄSIKÄYTTÖ SEIS? KÄSI/UTO.KÄYTTÖ *GOLD RX* TII 4:40 SEIS? KÄSI/UTO. KÄYTTÖ SETUKSI UTOKÄYTTÖ KÄSIKÄYTTÖ PIENI IV. KÄSIKÄYTTÖ ISO IV. KÄYTTÄJÄTSO (Luku 6) LÄMPÖTIL VIRTUS/PINE *LÄMPÖTIL* LUKU SETUS KYTKENTÄKELLO *VIRTUS/PINE* LUKU SETUS SUODTIN *KYTKENTÄKELLO* IK/PVM IKKNV VUOSIKNV ILMNSÄÄTÖ *SUODTIN* LUKU KLIBROINTI HÄLYTYS *ILMNSÄÄTÖ* LUKITSEE PUHLLINNOP IK: 0 h *HÄLYTYS* NYKYINEN HÄLYTYS HÄLYTYSHISTORI SENNUSTSO (Luvut 7-5) SENNUS 2 Oikeus muutoksiin pidätetään.

13 FI.GOLDSK PÄÄVLIKKO 5. Yleistä Normaalisti näytöllä on päävalikko, ellei jotain muuta valikkoa ole valittu. Paluu päävalikkoon tapahtuu automaattisesti 30 minuutin kuluttua. Valikon sisältö vaihtelee valitusta käyttötavasta, kyseiseen käyttötapaukseen vaikuttavista muista toiminnoista sekä mahdollisesti lauenneista hälytyksistä riippuen. 5.2 Kielen valinta Kun kone käynnistetään ensimmäisen kerran, näyttöikkunassa näytetään kielenvalintavalikko. Valitse haluttu kieli. Kieltä voidaan vaihtaa SENNUSTSOLL valikossa KÄSIPÄÄTE. Ks Käytön muutos Kone käynnistetään ja pysäytetään tai vaihdetaan käsi- tai automaattikäytölle päävalikosta. Kone on normaalisti käynnistettävä ja pysäytettävä käsipäätteeltä, ei turvakytkimellä. *GOLD RX* TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? *GOLD RX* TII 4:40 KÄSIKÄYTTÖ SEIS? KÄSI/UTO. KÄYTTÖ *GOLD RX* TII 4:40 SEIS? KÄSI/UTO. KÄYTTÖ SETUKSI KÄYTTÄJÄTSO SENNUSTSO UTOKÄYTTÖ KÄSIKÄYTTÖ PIENI IV. KÄSIKÄYTTÖ ISO IV. Kone käynnistettäessä näyttöikkunassa näytetään käynnistysvaiheeseen sisältyvien viiveiden valikot. Katso myös 9.., Käynnistysvaihe. 5.4 setukset Päävalikon valikosta SETUKSET voidaan siirtyä edelleen Käyttäjätasolle ja sennustasolle. Ks. luku 6. Oikeus muutoksiin pidätetään. 3

14 FI.GOLDSK KÄYTTÄJÄTSO 6. Lämpötila Perustoiminnot asetetaan SENNUSTSOLL ja arvot luetaan ja asetetaan KÄYTTÄJÄTSOLL. Katso myös 8.2, jossa on seikkaperäinen kuvaus lämpötilatoiminnoista. HUOM! Kone on pysäytettävä, ennen kuin lämpötila-asetuksiin tehdään suuria muutoksia. 6.. Luku Käytetään toiminnan tarkastukseen setus PKTS-SÄÄTÖ Tehtaalla asetettu käyrä säätelee tulo- ja poistoilmalämpötilan välistä suhdetta. setukset (ks. myös oikealla oleva käyrästö): rvo Säätöalue Tehdasasetus Porras Katkaisupiste 5-23 C* 22 C (tarkoittaa poistoilmalämpötilaa) PI/TI-ero -5 C* 3 C PKTS-SÄÄTÖ 2 Tapauskohtaisesti sovitettu käyrä säätelee tulo- ja poistoilmalämpötilan välistä suhdetta. Käyrässä on kolme säädettävää katkaisupistettä. setukset (ks. myös oikealla oleva käyrästö): rvo Säätöalue Tehdasasetus Poistoilmalämpötila X 0-40 C 5 C X 0-40 C 20 C X C 22 C Tuloilmalämpötilan asetusarvo Y 0-40 C 20 C Y 0-40 C 8 C Y C 4 C TULOILMSÄÄTÖ setukset: rvo Säätöalue Tehdasasetus Tuloilmalämpötilan asetusarvo 5-40 C* 2,5 C POISTOILMSÄÄTÖ setukset: rvo Säätöalue Tehdasasetus Poistoilma/huonelämpötilan 5-40 C* 2,5 C asetusarvo Min tuloilmalämpötila 3-25 C* 5 C Max tuloilmalämpötila 8-45 C* 28 C *) Säätöaluetta voidaan muuttaa. Ks. 3.3, Min/Maxasetus. LÄMPÖTIL *LÄMPÖTIL* LUKU SETUS *LÄMPÖTIL* LUKU SETUS PKTS-SÄÄTÖ PKTS-säätö Tuloilmalämpötilan asetusarvo C PKTS-säätö 2 Y = Tuloilmalämpötilan asetusarvo C Säätökäyrä PKTS-SÄÄTÖ 2 TULOILMSÄÄTÖ PI/TI-ero POISTOILMSÄÄTÖ Katkaisupiste Poistoilmalämpötila C X = Poistoilmalämpötila C 2 3 Säätökäyrä Säätökäyrä 2 Säätökäyrä Oikeus muutoksiin pidätetään.

15 FI.GOLDSK Virtaus/Paine Perustoiminnot asetetaan SENNUSTSOLL ja arvot luetaan ja asetetaan KÄYTTÄJÄTSOLL. Katso myös 8.3, jossa on seikkaperäinen kuvaus toiminnoista virtaus/paine. VIRTUS/PINE *VIRTUS/PINE* LUKU SETUS 6.2. Luka Käytetään toiminnan tarkastukseen setus setettavissa olevat arvot riippuvat siitä, mitä toimintoja SENNUSTSOLL on valittu sekä kyseisen konekoon minimi- ja maksimivirtauksesta (ks. alla oleva taulukko). Valitusta toiminnosta riippuen voidaan asettaa virtaus (l/s, m 3 /s, m 3 /h), Paine (Pa) tai tulosignaalin suuruus (%). PIENI ILMVIRT rvo on aina asetettava. Pienen ilmavirran arvo ei voi olla ison ilmavirran arvoa suurempi. Pieneksi ilmavirraksi voidaan asettaa 0. rvo vastaa pysäytettyä puhallinta. ISO ILMVIRT On aina asetettava. Ison ilmavirran arvo tai Paine ei voi olla pienen ilmavirran arvoa pienempi. *VIRTUS/PINE* LUKU SETUS PIENI ILMVIRT ISO ILMVIRT MKSIMI-ILMVIRT VIRT MIN/MKS MKSIMI-ILMVIRT Käytetään vain toiminnoissa Painesäätö, Tehostettu lämmitys tai Tehostettu jäähdytys. Maksimi-ilmavirran arvo ei voi olla ison ilmavirran arvoa pienempi. VIRT MIN/MKS Käytetään vain tarveohjauksen yhteydessä. Puhaltimille asetetaan pienin ja suurin virtaus. Tämä tarkoittaa, että puhaltimet eivät käy näiden rajojen ulkopuolella tarpeesta riippumatta. Virrat Min/Maks ILMVIRT MINIMIVIRTUS KIKKI LTO:T MKSIMIVIRTUS PYÖRIVÄ LTO * setetut arvot pyöristetään lähimpään säätökäyrään. MKSIMIVIRTUS LEVY-LTO MKSIMIVIRTUS PTTERI-LTO PIENIN PORRS KOKO m 3 /h * m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s GOLD , , , ,0 GOLD , , , ,0 GOLD , , , ,0 GOLD , ,0 5040, ,0 GOLD , , , ,0 GOLD , , , ,0 GOLD , , , ,0 GOLD , , , ,05 GOLD , , , ,05 GOLD , , , ,05 GOLD , , , ,05 GOLD , , , ,05 GOLD , , , ,05 Oikeus muutoksiin pidätetään. 5

16 FI.GOLDSK Kytkentäkello Kytkentäkellon perustoiminnot asetetaan SEN- NUSTSOLL valikossa TOIMINNOT/KÄYTTÖ ja arvot luetaan ja asetetaan KÄYTTÄJÄTSOLL. IK/PÄIVÄYS Päivämäärä ja kellonaika voidaan asettaa ja tarvittaessa muuttaa. Kytkentäkello huomioi karkausvuodet automaattisesti. EU-standardin mukainen kesä/talviajan vaihto on valmiiksi ohjelmoituna. Vaihto voidaan estää SENNUSTSOLL valikossa TOIMINNOT/KÄYTTÖ. IKKNV ikakanavilla asetetaan ajat ja päivät, jolloin koneen on käytävä isolla ilmavirralla, pienellä ilmavirralla tai oltava pysäytettynä. Kahdeksan aikakanavaa voidaan asettaa. Jos käyttöajat ovat samanlaiset viikon jokaisena päivänä (ma-su), ne tarvitsee ohjelmoida vain yhdelle aikakanavalle. Jos käyttöajat ovat erilaiset eri viikonpäiville, ne ohjelmoidaan eri aikakanaville (ma-pe, la-su tai ma, ti, ke jne). VUOSIKNV Vuosikanavat mahdollistavat poikkeavien käyttöaikojen asettelun vuoden eri jaksoille, esim. pitkien poissaolojen ajaksi. Kahdeksan eri vuosikanavaa voidaan asettaa. ika asetetaan muodossa 00:00 23:59, jos poikkeava käyttöaika halutaan koko vuorokaudeksi. Kesäyöjäähdytys, pidennetty käyttö yms. toimivat myös silloin, kun vuosikanava on käytössä. 6.4 Suodatin (ja pyörivän lto-laitteen huurteenestotoiminto) 6.4. Luku Suodatintilan ensimmäinen arvo osoittaa voimassa olevan Paineen ja toinen arvo hälytysrajan Suodattimen kalibrointi Suodatin on kalibroitava ensimmäisen kerran käyttöönoton yhteydessä, kun kanavisto, ilmalaitteet ja mahdolliset kuristuspellit on asennettu ja säädetty. Sen jälkeen kalibrointi tehdään aina suodattimen vaihdon yhteydessä. Kalibrointi on aktivoitava sekä tuloilmalle että poistoilmalle, jos molemmat suodattimet on vaihdettu, tai vain toiselle virtaussuunnalle, jos vain yksi suodatin on vaihdettu. Kun suodatinkalibrointi aktivoidaan, kone käy isolla ilmavirralla noin 3 minuuttia. Kun suodatinkalibrointi on tehty, sallitaan 00 Pa:n Paineennousu (=suodattimien tukkeutuminen), minkä jälkeen saadaan hälytys suodattimen likaantumisesta. Hälytysrajaa voidaan muuttaa SENNUSTSOLL valikossa HÄLYTYS- SETUKSET. KYTKENTÄKELLO *KYTKENTÄKELLO* IK/PVM IKKNV VUOSIKNV setukset: rvo Säätöalue Tehdasasetus IK/PÄIVÄYS Päivä Ma-Su utomaattinen ika 00:00-23:59 Nykyinen Päiväys pp/kk/vuosi Nykyinen IKKNV -8 Käyttö Piene iv/lso iv* Iso iv ika 00:00-23:59 00:00-00:00 Jakso Ei aktiivinen Ei aktiivinen Ma, Ti, Ke jne. Ma-Su Ma-Pe La-Su VUOSIKNV -8 Käyttö Ei aktiivinen Ei aktiivinen Sies/Piene iv/lso iv ika 00:00-23:59 00:00-00:00 Jakso Mistä pp/kk/vuosi 0/0/2005 Mihin pp/kk/vuosi 0/0/2005 *) Näytöllä on Seis/Pieni iv/iso iv, jos tämä toiminta on valittu SENNUSTSOLL valikossa TOIMINNOT/KÄYTTÖ. SUODTIN *SUODTIN* LUKU KLIBROINTI *SUODTIN* LUKU KLIBROINTI *SUODTINKLIBR.* KLIBROINTI TI+PI KLIBROINTI TI KLIBROINTI PI KLIBROINTI LTO Pyörivän lämmönsiirtimen kalibrointi Jos lisätoiminto lto-laitteen kalibrointi on asennettu (ks ), kalibrointi valitaan tästä valikosta. Kun lto-laitteen kalibrointi aktivoidaan, kiihdytetään puhaltimet isolle ilmavirralle noin 3 minuutin ajaksi. 6 Oikeus muutoksiin pidätetään.

17 FI.GOLDSK Ilmansäätö Puhaltimien kierrosluku voidaan lukita enintään 72 tunniksi. Tätä voidaan käyttää säädettäessä kanaviston ja ilmalaitteiden ilmavirtoja. Haluttu lukitusaika asetetaan, mutta lukitus voidaan keskeyttää valitsemalla valikosta SEIS tai muuttamalla ajaksi 0. ILMNSÄÄTÖ *ILMNSÄÄTÖ* LUKITSEE PUHLLINNOP IK: 0 h 6.6 Hälytys Lauenneet hälytykset näytetään käsipäätteellä sekä selväkielisenä että vilkkuvalla punaisella valodiodilla. Tämä valikko mahdollistaa hälytysten nopean luvun. HÄLYTYS *HÄLYTYS* NYKYINEN HÄLYTYS HÄLYTYSHISTORI NYKYINEN HÄLYTYS Näyttää aktiiviset hälytykset, joista ei vielä ole saatu hälytysviestiä näytölle. Tämä koskee hälytyksiä, joilla on pitkä viiveaika, esim. virtaus- ja lämpötilahälytyksiä. HÄLYTYSHISTORI Näyttää 0 viimeisintä hälytystä. Hälytysasetukset tehdään SENNUSTSOLL valikossa HÄLYTYSSETUKSET. Katso hälytysten kuvaus luvusta 7. Oikeus muutoksiin pidätetään. 7

18 FI.GOLDSK SENNUSTSO 7. Valikkoyhteenveto SENNUS *SENNUS* KOODI: Koodi = TOIMINNOT LUKU MNULINEN TESTI HÄLYTYSSETUS KÄSIPÄÄTE TIEDONSIIRTO HUOLTO TSO Luku 9 utomaattiset toiminnot *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus *LUKU* LÄMPÖTIL PUHLTIMET LÄMMÖNSIIRRIN SÄÄTÖSIGNLIT TULOT/LÄHDÖT KOSTEUS IQnomic Plus KÄYTTÖTSO OHJELMVERSIOT *MNULINEN TESTI* LÄMPÖTIL PUHLTIMET LÄMMÖNSIIRRIN JÄLKILÄMMITYS YLIM. SÄÄTÖPORRS JÄÄHDYTYS TULOT/LÄHDÖT IQnomic Plus *HÄLYTYSSETUS* PLOHÄLYTYS ULKOISET HÄLYTYKSET HÄLYTYSRJ Luku 8 Luku 0 Luku Luku 2 HÄLYTYSPRIORITETTI *KÄSIPÄÄTE SET* LNGUGE/KIELI VIRTUSYKSIKKÖ MIN/MX SETUS Luku 3 PERUSSETUS *TIEDONSIIRTO* EI-232 EI-485 ETHERNET Luku 4 *HUOLTO TSO* KOODI: Luku Oikeus muutoksiin pidätetään.

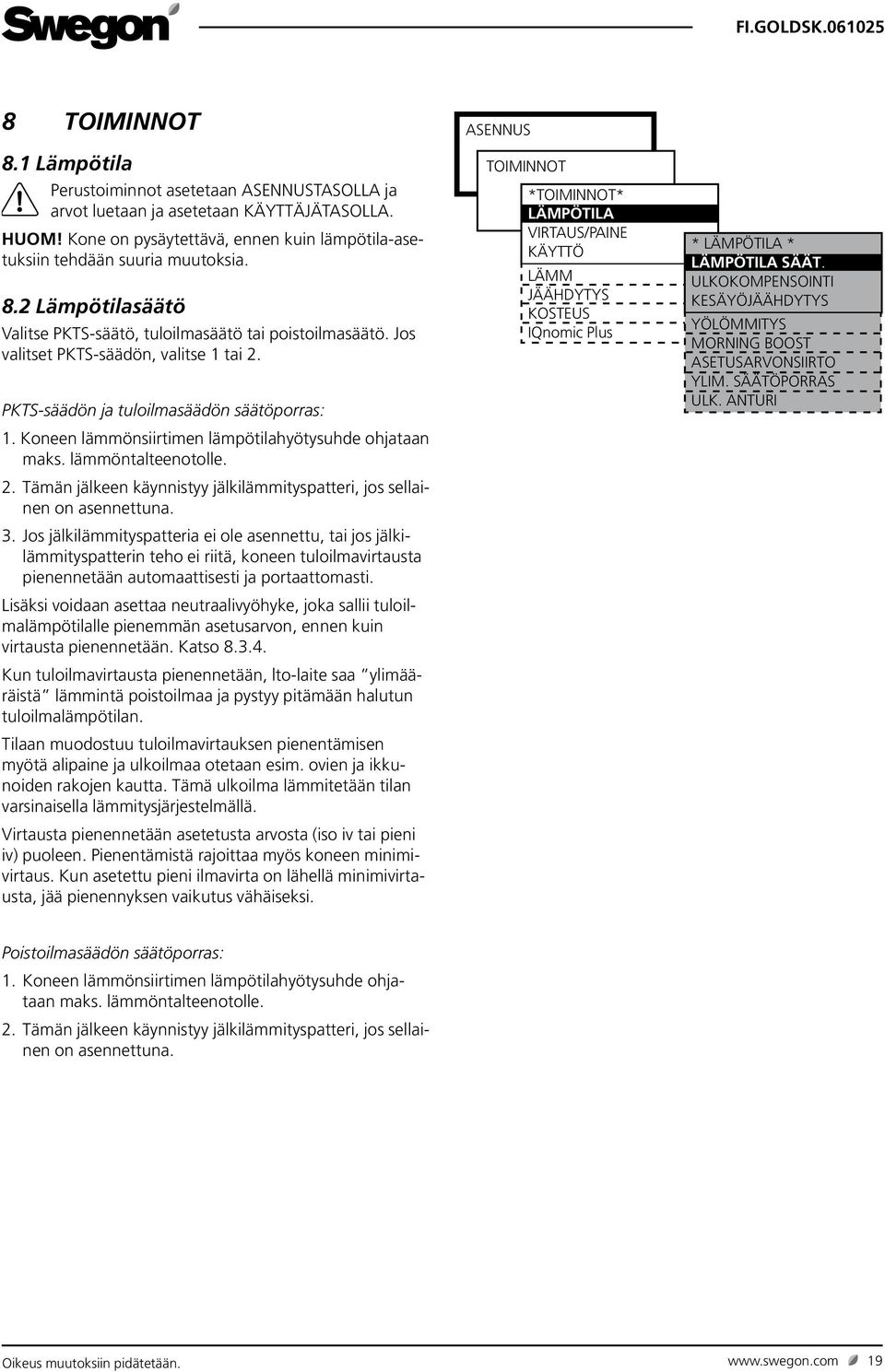

19 FI.GOLDSK TOIMINNOT 8. Lämpötila Perustoiminnot asetetaan SENNUSTSOLL ja arvot luetaan ja asetetaan KÄYTTÄJÄTSOLL. HUOM! Kone on pysäytettävä, ennen kuin lämpötila-asetuksiin tehdään suuria muutoksia. 8.2 Lämpötilasäätö Valitse PKTS-säätö, tuloilmasäätö tai poistoilmasäätö. Jos valitset PKTS-säädön, valitse tai 2. PKTS-säädön ja tuloilmasäädön säätöporras:. Koneen lämmönsiirtimen lämpötilahyötysuhde ohjataan maks. lämmöntalteenotolle. 2. Tämän jälkeen käynnistyy jälkilämmityspatteri, jos sellainen on asennettuna. 3. Jos jälkilämmityspatteria ei ole asennettu, tai jos jälkilämmityspatterin teho ei riitä, koneen tuloilmavirtausta pienennetään automaattisesti ja portaattomasti. Lisäksi voidaan asettaa neutraalivyöhyke, joka sallii tuloilmalämpötilalle pienemmän asetusarvon, ennen kuin virtausta pienennetään. Katso Kun tuloilmavirtausta pienennetään, lto-laite saa ylimääräistä lämmintä poistoilmaa ja pystyy pitämään halutun tuloilmalämpötilan. Tilaan muodostuu tuloilmavirtauksen pienentämisen myötä alipaine ja ulkoilmaa otetaan esim. ovien ja ikkunoiden rakojen kautta. Tämä ulkoilma lämmitetään tilan varsinaisella lämmitysjärjestelmällä. Virtausta pienennetään asetetusta arvosta (iso iv tai pieni iv) puoleen. Pienentämistä rajoittaa myös koneen minimivirtaus. Kun asetettu pieni ilmavirta on lähellä minimivirtausta, jää pienennyksen vaikutus vähäiseksi. SENNUS TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI Poistoilmasäädön säätöporras:. Koneen lämmönsiirtimen lämpötilahyötysuhde ohjataan maks. lämmöntalteenotolle. 2. Tämän jälkeen käynnistyy jälkilämmityspatteri, jos sellainen on asennettuna. Oikeus muutoksiin pidätetään. 9

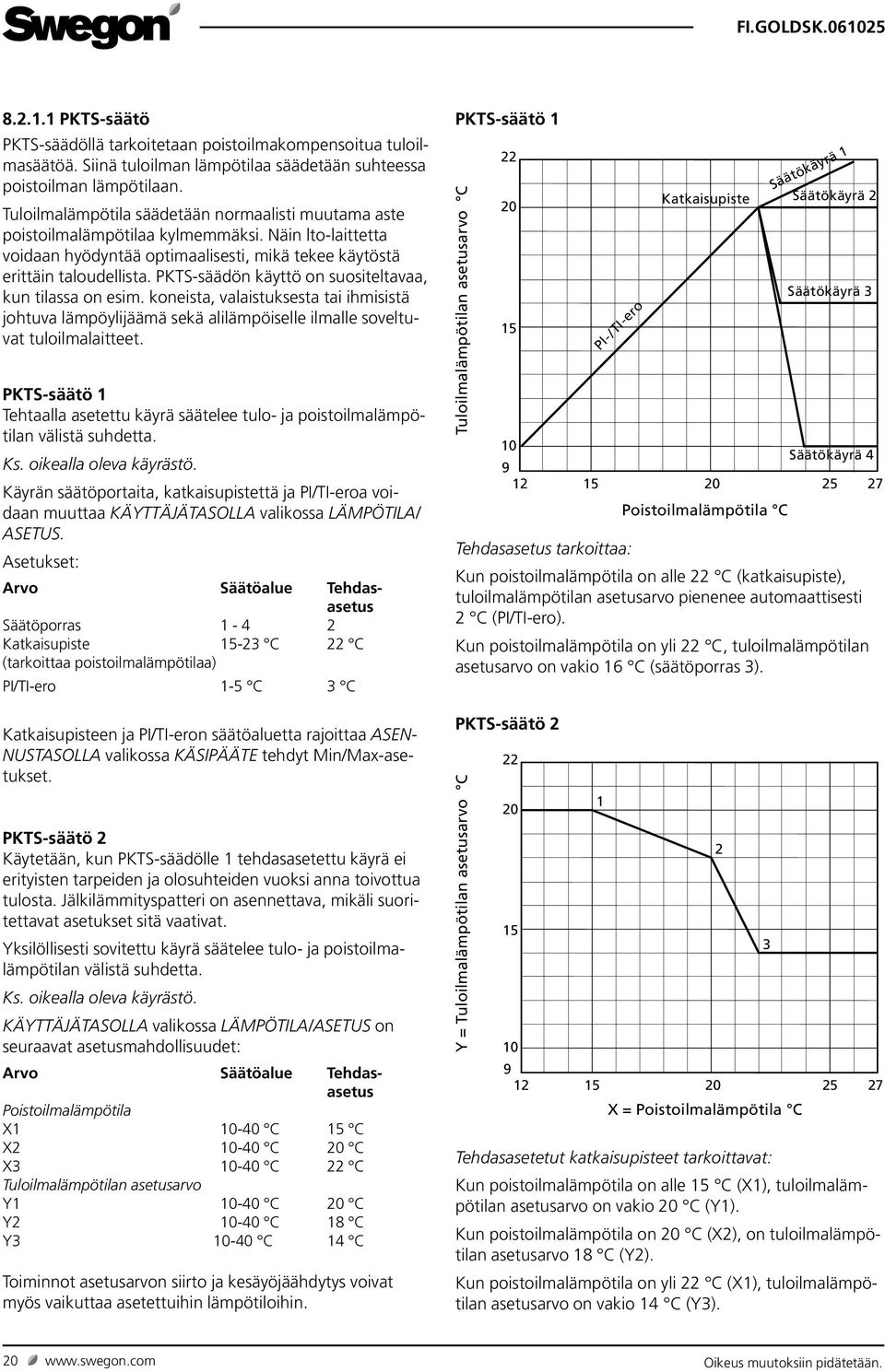

20 FI.GOLDSK PKTS-säätö PKTS-säädöllä tarkoitetaan poistoilmakompensoitua tuloilmasäätöä. Siinä tuloilman lämpötilaa säädetään suhteessa poistoilman lämpötilaan. Tuloilmalämpötila säädetään normaalisti muutama aste poistoilmalämpötilaa kylmemmäksi. Näin lto-laittetta voidaan hyödyntää optimaalisesti, mikä tekee käytöstä erittäin taloudellista. PKTS-säädön käyttö on suositeltavaa, kun tilassa on esim. koneista, valaistuksesta tai ihmisistä johtuva lämpöylijäämä sekä alilämpöiselle ilmalle soveltuvat tuloilmalaitteet. PKTS-säätö Tehtaalla asetettu käyrä säätelee tulo- ja poistoilmalämpötilan välistä suhdetta. Ks. oikealla oleva käyrästö. Käyrän säätöportaita, katkaisupistettä ja PI/TI-eroa voidaan muuttaa KÄYTTÄJÄTSOLL valikossa LÄMPÖTIL/ SETUS. setukset: rvo Säätöalue Tehdasasetus Säätöporras Katkaisupiste 5-23 C 22 C (tarkoittaa poistoilmalämpötilaa) PI/TI-ero -5 C 3 C Katkaisupisteen ja PI/TI-eron säätöaluetta rajoittaa SEN- NUSTSOLL valikossa KÄSIPÄÄTE tehdyt Min/Max-asetukset. PKTS-säätö 2 Käytetään, kun PKTS-säädölle tehdasasetettu käyrä ei erityisten tarpeiden ja olosuhteiden vuoksi anna toivottua tulosta. Jälkilämmityspatteri on asennettava, mikäli suoritettavat asetukset sitä vaativat. Yksilöllisesti sovitettu käyrä säätelee tulo- ja poistoilmalämpötilan välistä suhdetta. Ks. oikealla oleva käyrästö. KÄYTTÄJÄTSOLL valikossa LÄMPÖTIL/SETUS on seuraavat asetusmahdollisuudet: rvo Säätöalue Tehdasasetus Poistoilmalämpötila X 0-40 C 5 C X 0-40 C 20 C X C 22 C Tuloilmalämpötilan asetusarvo Y 0-40 C 20 C Y 0-40 C 8 C Y C 4 C Toiminnot asetusarvon siirto ja kesäyöjäähdytys voivat myös vaikuttaa asetettuihin lämpötiloihin. PKTS-säätö Tuloilmalämpötilan asetusarvo C PI-/TI-ero Katkaisupiste 0 Säätökäyrä Poistoilmalämpötila C Säätökäyrä Säätökäyrä 2 Säätökäyrä 3 Tehdasasetus tarkoittaa: Kun poistoilmalämpötila on alle 22 C (katkaisupiste), tuloilmalämpötilan asetusarvo pienenee automaattisesti 2 C (PI/TI-ero). Kun poistoilmalämpötila on yli 22 C, tuloilmalämpötilan asetusarvo on vakio 6 C (säätöporras 3). PKTS-säätö 2 Y = Tuloilmalämpötilan asetusarvo C X = Poistoilmalämpötila C Tehdasasetetut katkaisupisteet tarkoittavat: Kun poistoilmalämpötila on alle 5 C (X), tuloilmalämpötilan asetusarvo on vakio 20 C (Y). Kun poistoilmalämpötila on 20 C (X2), on tuloilmalämpötilan asetusarvo 8 C (Y2). Kun poistoilmalämpötila on yli 22 C (X), tuloilmalämpötilan asetusarvo on vakio 4 C (Y3) Oikeus muutoksiin pidätetään.

21 FI.GOLDSK Tuloilmasäätö Tuloilmasäädössä tuloilman lämpötila pidetään vakiona tilojen kuormituksesta riippumatta. Tätä säätöä voidaan käyttää, kun tilojen kuormitus ja lämpötilat ovat ennakoitavissa. Useimmiten tämä edellyttää, että jälkilämmityspatteri, mahdollisesti myös jäähdytyspatteri, on asennettu. KÄYTTÄJÄTSOLL valikossa LÄMPÖTIL/SETUS on seuraavat asetusmahdollisuudet: rvo Säätöalue Tehdasasetus Tuloilmalämpötilan asetusarvo 5-40 C 2,5 C setusarvon säätöaluetta rajoittaa SENNUSTSOLL valikossa KÄSIPÄÄTE tehdyt Min/Max-asetukset Poistoilmasäätö Poistoilmasäädössä poistoilmakanavan (tilojen) lämpötila pidetään vakiona säätämällä tuloilman lämpötilaa. Tasainen lämpötila saadaan tiloihin riippumatta kuormituksesta ja säätötyyppi vaatii, että jälkilämmityspatteri on asennettu, mahdollisesti myös jäähdytyspatteri. Poistoilmalämpötila mitataan GOLD-koneen sisäisellä lämpötila-anturilla. Jos tämä sisäinen lämpötila-anturi ei anna riittävän luotettavaa poistoilmalämpötilaa, voidaan huonelämpötilalle asentaa ulkoinen anturi, joka liitetään ohjausyksikön liittimiin Käyttäjätasolla valikossa LÄMPÖTIL/SETUS on seuraavat asetusmahdollisuudet: rvo Säätöalue Tehdasasetus Poistoilman/huonelämpötilan 5-40 C 2,5 C asetusarvo Min tuloilmalämpötila 3-25 C 5 C Max tuloilmalämpötila 8-45 C 28 C rvojen säätöaluetta rajoittaa SENNUSTSOLL valikossa KÄSIPÄÄTE tehdyt Min/Max-asetukset. Oikeus muutoksiin pidätetään. 2

22 FI.GOLDSK Ulkokompensointi Lämpötila Ulkokompensointia voidaan käyttää, jos ulkoilma vaikuttaa tiloihin poikkeuksellisen Paljon, esim. suurten ikkunoiden vuoksi. Tuloilmasäädössä kompensoidaan tulolämpötilan ja poistoilmasäädössä poistolämpötilan asetusarvoa. PKTS-säädössä toiminnolla ei ole vaikutusta. Lämpötilalle asetettua asetusarvoa muutetaan, jos ulkolämpötila laskee katkaisupisteelle X2 (talvikompensointi) asetetun arvon alapuolelle ja nousee katkaisupisteelle X3 (kesäkompensointi) asetetun arvon yläpuolelle. Ks. oikealla oleva käyrästö. Myös negatiivinen kesäkompensointi on mahdollista asettaa. setukset: rvo Säätöalue Tehdasasetus Talvikompensointi Lämpötilan siirto Y C +3 C Katkaisupiste X C -20 C Katkaisupiste X C +0 C Kesäkompensointi Katkaisupiste X C +25 C Katkaisupiste X C +40 C Lämpötilan siirto Y C +2 C Y = Lämpötilan siirto C SENNUS TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus Ulkokompensointi Y X * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI X2 X3 X4 Y2 X = Ulkolämpötila C Tehdasasetuksen mukainen talvikompensointi tarkoittaa: Ulkolämpötila +0 C (Katkaisupiste X2): Lämpötilaa kompensoidaan aseteittain 0 3 C ulkolämpötilaan 20 C asti. Ulkolämpötila 20 C (Katkaisupiste X): Vakio kompensointi 3 C (lämpötilan siirto Y). Tehdasasetuksen mukainen kesäkompensointi tarkoittaa; Ulkolämpötila +25 C (Katkaisupiste X3): Lämpötilaa kompensoidaan aseteittain 0 2 C ulkolämpötilaan +40 C asti. Ulkolämpötila +40 C (Katkaisupiste X4): Vakio kompensointi 2 C (lämpötilan siirto Y2) Oikeus muutoksiin pidätetään.

23 FI.GOLDSK Kesäyöjäähdytys lempaa yölämpötilaa hyödynnetään rakennuksen rungon jäähdyttämiseksi. Tämä vähentää jäähdytystarvetta aamun ensimmäisinä tunteina. Lisäksi säästetään mahdollista jäähdytyskoneen käyttöä. Toiminnolla saadaan tietty jäähdytysvaikutus, vaikka jäähdytyskonetta ei olisi. Kun toiminta on aktivoitu, kone käy isolla ilmavirralla tuloilman asetusarvolla 0 C asetetusta ajasta lähtien, kunnes pysäytysehdot täyttyvät. Ehdot kesäyöjäähdytyksen käynnistämiseksi asetettuna aikana: Poistoilman lämpötilan on oltava yli asetusarvon. Poistoilman on oltava vähintään 2 C ulkoilmaa lämpimämpää. Poistoilman lämpötilan on oltava yli asetusarvon. Lämmitystarvetta ei ole ollut klo välisenä aikana. Kone ei saa käydä isolla ilmavirralla tai olla pysäytettynä ulkoisella pysäytyksellä tai käsipäätteen manuaalisella seis-toiminnolla. Kesäyöjäähdytystoiminnon pysäytysehdot: Poistoilman lämpötila laskee alle asetusarvon. Ulkolämpötila laskee alle asetusarvon. Kytkentäkello tai ulkoinen tuloliitäntä kytkee ison ilmavirran. SENNUS TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI Toiminto käynnistyy kerran asetetulla käyttöaikavälillä. setukset: rvo Säätöalue Tehdasasetus Poistoilmalämpötila käynnistykselle 7-27 C 22 C Poistoilmalämpötila pysäytykselle 2-22 C 6 C Ulkolämpötila pysäytykselle 5-5 C 0 C Tuloilman asetusarvo 5-5 C 0 C Käyttöaika 00:00-00:00 23:00-06:00 Oikeus muutoksiin pidätetään. 23

24 FI.GOLDSK Yölömmitys Konetta hyödynnetään tilan lämmittämiseksi, kun kytkentäkello on pysäyttänyt sen normaaliin tapaan. Toiminto edellyttää, että ulkoinen huoneanturi on liitetty (ohjausyksikön liittimet 40 4) ja että kone on varustettu jälkilämmityspatterilla. Paras teho saadaan, jos GOLD on varustettu kiertoilmaosalla ja ulko- ja jäteilman sulkupellillä. Kun toiminto on aktivoituna, kone tunnistaa, milloin huonelämpötila alittaa asetetun käynnistyslämpötilan. Kone käynnistyy asetetuilla ilmavirroilla ja tuloilmalämpötilan asetusarvolla. Poistoilmavirtauksen arvoksi voidaan asettaa 0, jos sitä ei haluta käyttää. Peltilähdön arvoksi voidaan asettaa 0. Tällöin liitettyihin pelteihin (esim. ulko- ja jäteilman sulkupeltiin) ei vaikuteta. Normaalisti nämä pellit ovat kiinni koneen ollessa pysäytettynä, ja ne pysyvät siis suljettuina. Samalla avataan kiertoilmaosan peli, jos sellainen on asennettu. SENNUS TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI POISTOILM Jaksottaisen yölämmityksen käynnistysehdot: Koneen on oltava pysäytettynä aikakanavalla/kytkentäkellolla. Huonelämpötilan on alitettava asetettu käynnistyslämpötila. Jaksottaisen yölämmityksen pysäytysehdot: Iso ilmavirta tai ulkoinen/manuaalinen pysäytys aktivoidaan. Huonelämpötila ylittää asetetun pysäytyslämpötilan. setetun pysäytysprioriteetin hälytys laukeaa. (Tarvittaessa sähköpatterin jälkijäähdytys pysyy käynnissä, vaikka muut pysäytysehdot olisivat täyttyneet.) TULOILM Jaksottainen yölämpö kiertoilmaosalla: os poistoilmavirran arvoksi on asetettu 0 eikä peltilähtöä ole aktivoitu, tapahtuu seuraavaa: Kun käynnistysehdot ovat täyttyneet, pysyvät ulko- ja jäteilman sulkupellit kiinni. Kiertoilmaosan pelti avautuu. Poistoilmapuhallin on pysähtyneenä. Tuloilmapuhallin käy asetetun tuloilmavirran ja jälkilämmityspatteri tuloilmalämpötilan asetusarvon mukaisesti, kunnes pysäytysehdot täyttyvät. setukset: rvo Säätöalue Tehdasasetus Huonelämpötila käynnistykselle 5-25 C 6 C Huonelämpötila pysäytykselle 5-25 C 8 C Tuloilmalämpötilan asetusarvo 0-40 C 28 C Tuloilmavirta *) m 3 /s/pa **) m 3 /s/pa Poistoilmavirta *) m 3 /s/pa 0 m 3 /s/pa Peltilähtö 0=ei aktivoitu 0 = aktivoitu *) Säätöalue on sama kuin koneen min-/max-asetus. **) Pienen ilmavirran asetuksella KÄYTTÄJÄTSOLL valikossa VIRTUS/PINE Oikeus muutoksiin pidätetään.

25 FI.GOLDSK Morning BOOST Konetta käytetään tilan lämmittämiseksi asetettuna aikana ennen kytkentäkellon päällekytkentäaikaa. Toimintoa käytetään, kun kiertoilmaosa on asennettuna. Kone käynnistyy ennen varsinaista käynnistymisaikaa samoilla käyttöasetuksilla ja lämpötilasäädöllä kuin normaalisti. Poistoilmavirtauksen arvoksi voidaan asettaa 0, jos sitä ei haluta käyttää. Peltilähdön arvoksi voidaan asettaa ei aktiivinen. Tällöin liitettyihin pelteihin (esim. ulko- ja jäteilman sulkupelteihin) ei vaikuteta. Normaalisti nämä pellit ovat kiinni koneen ollessa pysäytettynä, ja ne pysyvät siis suljettuina. Samalla avataan kiertoilmaosan peli, jos sellainen on asennettu. setukset: rvo Säätöalue Tehdasasetus Käynnistysaika ennen kytkentäkellon mukaista normaalia käynnistysaikaa t:min 00:00 Peltilähtö Ei aktiivinen/aktiiv Ei aktiivinen Poistoilmapuhallin Ei aktiivinen/aktiiv Ei aktiivinen SENNUS TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI setusarvonsiirto Käytetään tulo- ja poistoilmalämpötilan asetusarvon muuttamiseen ulkoisella jännitesignaalilla 0 0 V DC (ohjausyksikön liittimet 34 35). Toiminnolla voidaan esimerkiksi nostaa tai laskea lämpötilaa tiettyinä vuorokaudenaikoina ulkoisen ajastimen tai potentiometrin välityksellä. setusarvoon voidaan vaikuttaa ±5 C. Tuloilmasäädössä siirretään tulolämpötilan asetusarvoa ja poistoilmasäädössä poistolämpötilan asetusarvoa. PKTS-säädössä vaikutetaan poisto- ja tuloilman väliseen eroon. Ero ei voi olla alle 0 C. Ero pienenee tulosignaalin suurentuessa. PKTS-säädössä 2 siirretään tuloilman asetusarvoa. Kun toiminto aktivoidaan, asetusarvoa siirretään oikealla olevan käyrästön mukaisesti. setukset: rvo Säätöalue Tehdasasetus setusarvonsiirto Ei aktiivinen/aktiiv Ei aktiivinen setusarvonsiirto C SENNUS TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus 5 Säätösignaali V DC * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI 0 setusarvon siirto tarkoittaa: Säätösignaali 0 V DC: setusarvoa pienennetään 5 C. Säätösignaali 5 V DC: setusarvo ennallaan. Säätösignaali 0 V DC: setusarvoa suurennetaan 5 C. Oikeus muutoksiin pidätetään. 25

26 FI.GOLDSK Ylimääräinen säätöporras Käytetään 0 0 V signaalilla ohjattaville ylimääräisille säätötoiminnoille yhdessä varsinaisen lämpötilasäätöportaan kanssa. Toimintoa voidaan käyttää tilassa olevan lämmön hyödyntämiseksi tai esim. jäähdytyskoneen jäähdytyksen hyödyntämiseksi. Toimintoa voidaan käyttää myös ylimääräiselle jäähdytys- tai lämmityspatterille. Ylimääräisen säätöportaan lähtösignaali kulkee ohjausyksikön samojen liittimien kautta kuin mahdolliselle kiertoilmapellille (liittimet 44 45). Suurinta lähtösignaalia voidaan rajoittaa 00 %:sta 0 %:iin. Ylimääräinen säätöporras voidaan valita toimimaan neljässä eri kohdassa seuraavasti: Jäähdytystoiminto Mukavuus: Porras 0 0 V lähtösignaali sen jälkeen, kun jälkilämmitystoiminto on ohjattu 00 %:iin. Säästö: Porras 0 0 V lähtö ennen varsinaista jäähdytystoimintoa. Lämm.toiminto Mukavuus: Porras 0 0 V lähtösignaali sen jälkeen, kun jälkilämmitystoiminto on ohjattu 00 %:iin. Säästö: Porras 0 0 V lähtö ennen varsinaista jälkilämmitystoimintoa. setukset: rvo Säätöalue Tehdasasetus Maks. lähtösignaali 0-00% 00% Jäähdytystoiminto Ei aktiivinen Ei aktiivinen Mukavuus Säästö Lämmitystoiminto Ei aktiivinen Ei aktiivinen Mukavuus Säästö Ulkoiset lämpötila-anturit IQnomic-ohjausyksikössä on kaksi tuloa ulkoisille antureille, joita voidaan käyttää, kun koneen sisäiset anturit eivät anna luotettavia arvoja. Ulkoinen PI/Huone (ohjausyksikön liittimet 40 4) mittaa poistoilmalämpötilan suuresta huoneesta tai kanavistosta koneen sijasta. Ulkoinen Ulko (ohjausyksikön liittimet 38 39) mittaa lämpötilan ulkoa koneen sijasta. Vaihtoehtoisesti lämpötila voidaan lähettää koneeseen ylemmästä järjestelmästä. Hälytysasetus antaa hälytyksen aikaviiveen, jos tiedonsiirtosignaali jää tulematta. setukset: rvo Säätöalue Tehdasasetus Ulkoinen poistoilma/ Ei aktiivinen/iqnomic Ei aktiivinen Huone Tiedonsiirto Ulkoinen Ulko Ei aktiivinen/iqnomic Ei aktiivinen Tiedonsiirto Hälytus min 5 min 26 SENNUS TOIMINNOT SENNUS *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus TOIMINNOT *TOIMINNOT* LÄMPÖTIL VIRTUS/PINE KÄYTTÖ LÄMM JÄÄHDYTYS KOSTEUS IQnomic Plus * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI * LÄMPÖTIL * LÄMPÖTIL SÄÄT. ULKOKOMPENSOINTI KESÄYÖJÄÄHDYTYS YÖLÖMMITYS MORNING BOOST SETUSRVONSIIRTO YLIM. SÄÄTÖPORRS ULK. NTURI Oikeus muutoksiin pidätetään.
