ASENNUS- JA HOITO-OHJE COMPACT Air & COMPACT HEAT

Koko: px
Aloita esitys sivulta:

Download "ASENNUS- JA HOITO-OHJE COMPACT Air & COMPACT HEAT"

Transkriptio

1 ASENNUS- JA HOITO-OHJE COMPACT Air & COMPACT HEAT Alkaen ohjelmaversiosta 2.04 COMPACT Air COMPACT Heat Asiakirjan alkuperäiskieli on ruotsi Oikeus muutoksiin pidätetään.

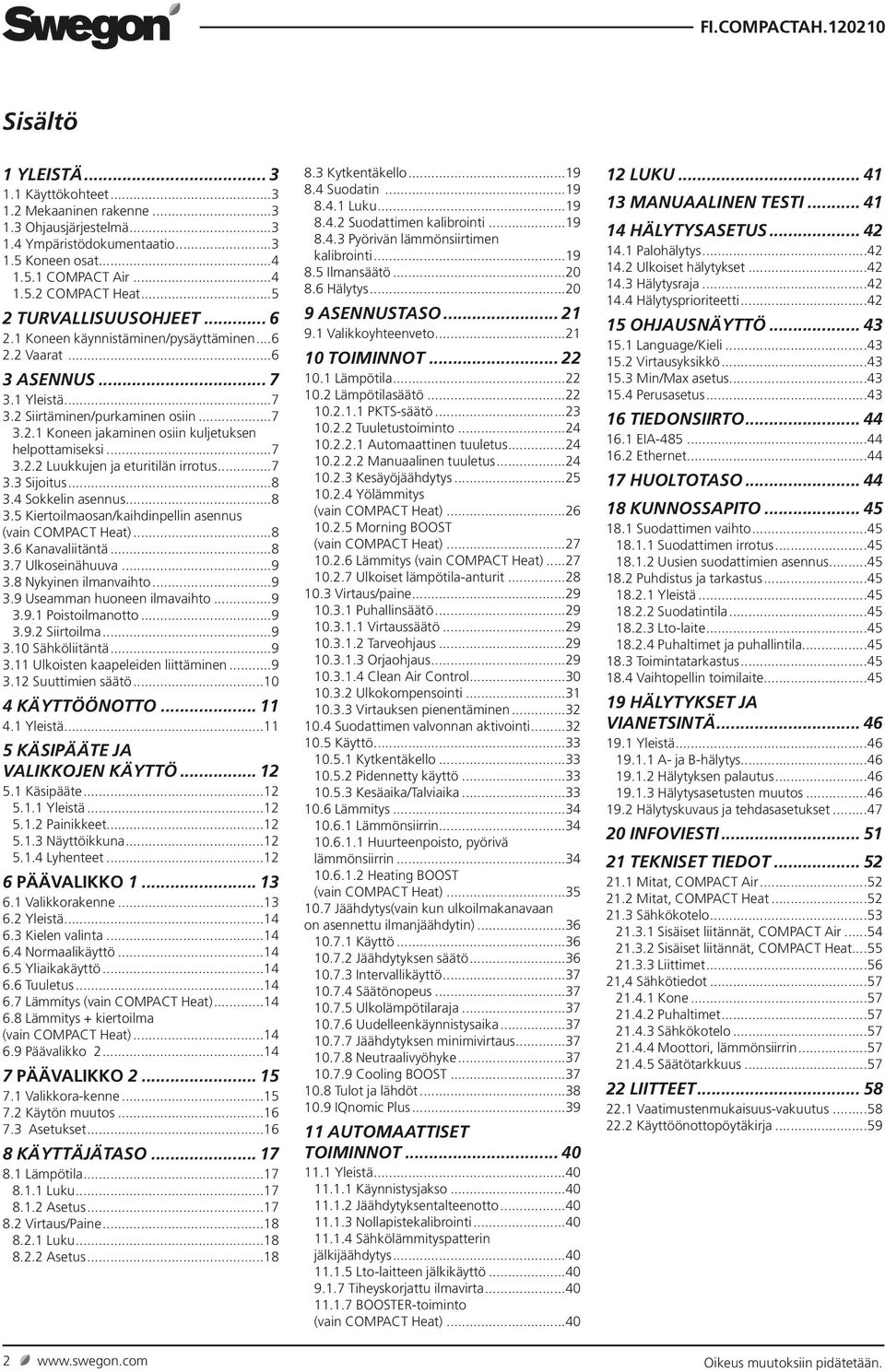

2 Sisältö YLEISTÄ Käyttökohteet Mekaaninen rakenne Ohjausjärjestelmä Ympäristödokumentaatio Koneen osat COMPACT Air COMPACT Heat TURVALLISUUSOHJEET Koneen käynnistäminen/pysäyttäminen Vaarat ASENNUS Yleistä Siirtäminen/purkaminen osiin Koneen jakaminen osiin kuljetuksen helpottamiseksi Luukkujen ja eturitilän irrotus Sijoitus Sokkelin asennus Kiertoilmaosan/kaihdinpellin asennus (vain COMPACT Heat) Kanavaliitäntä Ulkoseinähuuva Nykyinen ilmanvaihto Useamman huoneen ilmavaihto Poistoilmanotto Siirtoilma Sähköliitäntä Ulkoisten kaapeleiden liittäminen Suuttimien säätö KÄYTTÖÖNOTTO Yleistä... 5 KÄSIPÄÄTE JA VALIKKOJEN KÄYTTÖ Käsipääte Yleistä Painikkeet Näyttöikkuna Lyhenteet PÄÄVALIKKO Valikkorakenne Yleistä Kielen valinta Normaalikäyttö Yliaikakäyttö Tuuletus Lämmitys (vain COMPACT Heat) Lämmitys + kiertoilma (vain COMPACT Heat) Päävalikko PÄÄVALIKKO Valikkora-kenne Käytön muutos Asetukset KÄYTTÄJÄTASO Lämpötila Luku Asetus Virtaus/Paine Luku Asetus Kytkentäkello Suodatin Luku Suodattimen kalibrointi Pyörivän lämmönsiirtimen kalibrointi Ilmansäätö Hälytys ASENNUSTASO Valikkoyhteenveto TOIMINNOT Lämpötila Lämpötilasäätö PKTS-säätö Tuuletustoiminto Automaattinen tuuletus Manuaalinen tuuletus Kesäyöjäähdytys Yölämmitys (vain COMPACT Heat) Morning BOOST (vain COMPACT Heat) Lämmitys (vain COMPACT Heat) Ulkoiset lämpötila-anturit Virtaus/paine Puhallinsäätö Virtaussäätö Tarveohjaus Orjaohjaus Clean Air Control Ulkokompensointi Virtauksen pienentäminen Suodattimen valvonnan aktivointi Käyttö Kytkentäkello Pidennetty käyttö Kesäaika/Talviaika Lämmitys Lämmönsiirrin Huurteenpoisto, pyörivä lämmönsiirrin Heating BOOST (vain COMPACT Heat) Jäähdytys(vain kun ulkoilmakanavaan on asennettu ilmanjäähdytin) Käyttö Jäähdytyksen säätö Intervallikäyttö Säätönopeus Ulkolämpötilaraja Uudelleenkäynnistysaika Jäähdytyksen minimivirtaus Neutraalivyöhyke Cooling BOOST Tulot ja lähdöt IQnomic Plus...39 AUTOMAATTISET TOIMINNOT Yleistä Käynnistysjakso Jäähdytyksentalteenotto Nollapistekalibrointi Sähkölämmityspatterin jälkijäähdytys Lto-laitteen jälkikäyttö Tiheyskorjattu ilmavirta BOOSTER-toiminto (vain COMPACT Heat) LUKU MANUAALINEN TESTI HÄLYTYSASETUS Palohälytys Ulkoiset hälytykset Hälytysraja Hälytysprioriteetti OHJAUSNÄYTTÖ Language/Kieli Virtausyksikkö Min/Max asetus Perusasetus TIEDONSIIRTO EIA Ethernet HUOLTOTASO KUNNOSSAPITO Suodattimen vaihto Suodattimen irrotus Uusien suodattimien asennus Puhdistus ja tarkastus Yleistä Suodatintila Lto-laite Puhaltimet ja puhallintila Toimintatarkastus Vaihtopellin toimilaite HÄLYTYKSET JA VIANETSINTÄ Yleistä A- ja B-hälytys Hälytyksen palautus Hälytysasetusten muutos Hälytyskuvaus ja tehdasasetukset INFOVIESTI TEKNISET TIEDOT Mitat, COMPACT Air Mitat, COMPACT Heat Sähkökotelo Sisäiset liitännät, COMPACT Air Sisäiset liitännät, COMPACT Heat Liittimet ,4 Sähkötiedot Kone Puhaltimet Sähkökotelo Moottori, lämmönsiirrin Säätötarkkuus LIITTEET Vaatimustenmukaisuus-vakuutus Käyttöönottopöytäkirja Oikeus muutoksiin pidätetään.

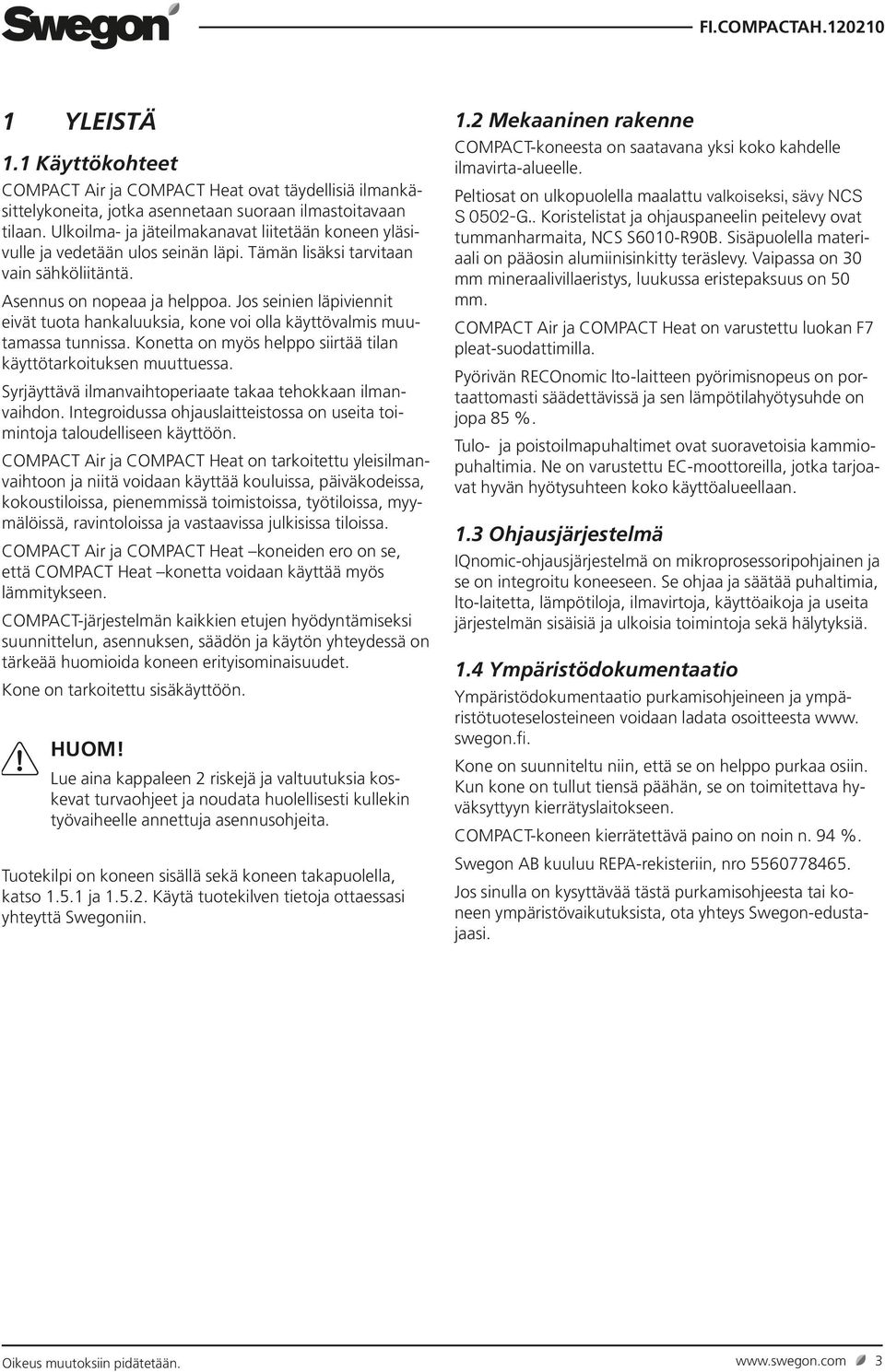

3 YLEISTÄ. Käyttökohteet COMPACT Air ja COMPACT Heat ovat täydellisiä ilmankäsittelykoneita, jotka asennetaan suoraan ilmastoitavaan tilaan. Ulkoilma- ja jäteilmakanavat liitetään koneen yläsivulle ja vedetään ulos seinän läpi. Tämän lisäksi tarvitaan vain sähköliitäntä. Asennus on nopeaa ja helppoa. Jos seinien läpiviennit eivät tuota hankaluuksia, kone voi olla käyttövalmis muutamassa tunnissa. Konetta on myös helppo siirtää tilan käyttötarkoituksen muuttuessa. Syrjäyttävä ilmanvaihtoperiaate takaa tehokkaan ilmanvaihdon. Integroidussa ohjauslaitteistossa on useita toimintoja taloudelliseen käyttöön. COMPACT Air ja COMPACT Heat on tarkoitettu yleisilmanvaihtoon ja niitä voidaan käyttää kouluissa, päiväkodeissa, kokoustiloissa, pienemmissä toimistoissa, työtiloissa, myymälöissä, ravintoloissa ja vastaavissa julkisissa tiloissa. COMPACT Air ja COMPACT Heat koneiden ero on se, että COMPACT Heat konetta voidaan käyttää myös lämmitykseen. COMPACT-järjestelmän kaikkien etujen hyödyntämiseksi suunnittelun, asennuksen, säädön ja käytön yhteydessä on tärkeää huomioida koneen erityisominaisuudet. Kone on tarkoitettu sisäkäyttöön. HUOM! Lue aina kappaleen 2 riskejä ja valtuutuksia koskevat turvaohjeet ja noudata huolellisesti kullekin työvaiheelle annettuja asennusohjeita. Tuotekilpi on koneen sisällä sekä koneen takapuolella, katso.5. ja.5.2. Käytä tuotekilven tietoja ottaessasi yhteyttä Swegoniin..2 Mekaaninen rakenne COMPACT-koneesta on saatavana yksi koko kahdelle ilmavirta-alueelle. Peltiosat on ulkopuolella maalattu valkoiseksi, sävy NCS S 0502-G.. Koristelistat ja ohjauspaneelin peitelevy ovat tummanharmaita, NCS S600-R90B. Sisäpuolella materiaali on pääosin alumiinisinkitty teräslevy. Vaipassa on 30 mm mineraalivillaeristys, luukussa eristepaksuus on 50 mm. COMPACT Air ja COMPACT Heat on varustettu luokan F7 pleat-suodattimilla. Pyörivän RECOnomic lto-laitteen pyörimisnopeus on portaattomasti säädettävissä ja sen lämpötilahyötysuhde on jopa 85 %. Tulo- ja poistoilmapuhaltimet ovat suoravetoisia kammiopuhaltimia. Ne on varustettu EC-moottoreilla, jotka tarjoavat hyvän hyötysuhteen koko käyttöalueellaan..3 Ohjausjärjestelmä IQnomic-ohjausjärjestelmä on mikroprosessoripohjainen ja se on integroitu koneeseen. Se ohjaa ja säätää puhaltimia, lto-laitetta, lämpötiloja, ilmavirtoja, käyttöaikoja ja useita järjestelmän sisäisiä ja ulkoisia toimintoja sekä hälytyksiä..4 Ympäristödokumentaatio Ympäristödokumentaatio purkamisohjeineen ja ympäristötuoteselosteineen voidaan ladata osoitteesta www. swegon.fi. Kone on suunniteltu niin, että se on helppo purkaa osiin. Kun kone on tullut tiensä päähän, se on toimitettava hyväksyttyyn kierrätyslaitokseen. COMPACT-koneen kierrätettävä paino on noin n. 94 %. Swegon AB kuuluu REPA-rekisteriin, nro Jos sinulla on kysyttävää tästä purkamisohjeesta tai koneen ympäristövaikutuksista, ota yhteys Swegon-edustajaasi. Oikeus muutoksiin pidätetään. 3

4 .5 Koneen osat.5. COMPACT Air Alla on yksinkertaistettu, kaaviomainen kuvaus yksittäisistä komponenteista Osien sijainti ja nimitykset Poistoilmapuhallin moottorilla ja sisäisellä ohjauksella 2 Ohjauspaneeli (tarkastusluukussa) 3 Tuotekilpi 4 Paineanturi, poistoilmapuhallin 5 Sähkökotelo ja ohjausyksikkö 6 VOC-anturi 7 Lämpötila-anturi, poistoilma 8 Poistoilmasuodatin 9 Lämpötila-anturi, tuloilma (alaosassa) 0 Tuloilmapuhallin moottorilla ja sisäisellä ohjauksella Lto-laite 2 Paineanturi, tuloilmapuhallin 3 Pyörimisvahtianturi 4 Käyttömoottori, lto-laite 5 Lämpötila-anturi, ulkoilma 6 Tuloilmasuodatin 0 9 Ulkoilma Tuloilma Poistoilma Jäteilma 4 Oikeus muutoksiin pidätetään.

5 .5.2 COMPACT Heat Alla on yksinkertaistettu, kaaviomainen kuvaus yksittäisistä komponenteista Osien sijainti ja nimitykset Poistoilmapuhallin moottorilla ja sisäisellä ohjauksella 2 Ohjauspaneeli (tarkastusluukussa) 3 Tuotekilpi 4 Paineanturi, poistoilmapuhallin 5 Sähkökotelo ja ohjausyksikkö 6 VOC-anturi 7 Lämpötila-anturi, poistoilma 8 Poistoilmasuodatin 9 Sähkölämmityspatteri (alaosassa) 0 Lämpötila-anturi, tuloilma (alaosassa) Vaihtopelti toimilaitteineen (alaosassa) 2 Tuloilmapuhallin moottorilla ja sisäisellä ohjauksella 3 Lto-laite 4 Paineanturi, tuloilmapuhallin 5 Pyörimisvahtianturi 6 Käyttömoottori, lto-laite 7 Lämpötila-anturi, ulkoilma 8 Tuloilmasuodatin 9 Kiertoilmaosa toimilaitteineen 20 Kaihdinpelti 0 Ulkoilma Tuloilma Poistoilma Jäteilma Oikeus muutoksiin pidätetään. 5

6 2 TURVALLISUUSOHJEET Henkilöstön on tutustuttava näihin ohjeisiin ennen koneelle suoritettavia töitä. Takuu ei korvaa koneelle tai sen osalle ostajan tai asentajan virheellisestä käsittelystä aiheutunutta vahinkoa, jos näitä ohjeita ei ole noudatettu Varoitus Ainoastaan valtuutettu sähköasentaja tai Swegonin kouluttama huoltohenkilöstö saa suorittaa koneen sähköasennuksen tai kytkeä koneeseen ulkoisia toimintoja. 2. Koneen käynnistäminen/pysäyttäminen Kone tulee normaalisti käynnistää ja pysäyttää ohjauspaneelilla. Huomaa, että koneen ohjauslaitteisto on jännitteellinen, kun kone on pysäytetty ohjauspaneelista. Irrota aina pistoke hätätilanteessa sekä huoltotöiden ajaksi, ellei ohjeessa ole toisin ilmoitettu. 2.2 Vaarat Varoitus Tarkasta ennen töiden aloittamista, että koneen jännite on katkaistu. Liikkuvien osien vaara-alueet Koneen liikkuvat osat ovat puhaltimen siipipyörä ja pyörivän lämmönsiirtimen käyttöpyörä. Näiden edessä on kosketussuojat. Jos puhaltimen poistoaukkoihin ei ole yhdistetty kanavia, ne on varustettava kosketussuojilla (lankaverkoilla). Kosketussuojan saa irrottaa ainoastaan valtuutettu asentaja tai koulutettu huoltohenkilöstö. 6 Oikeus muutoksiin pidätetään.

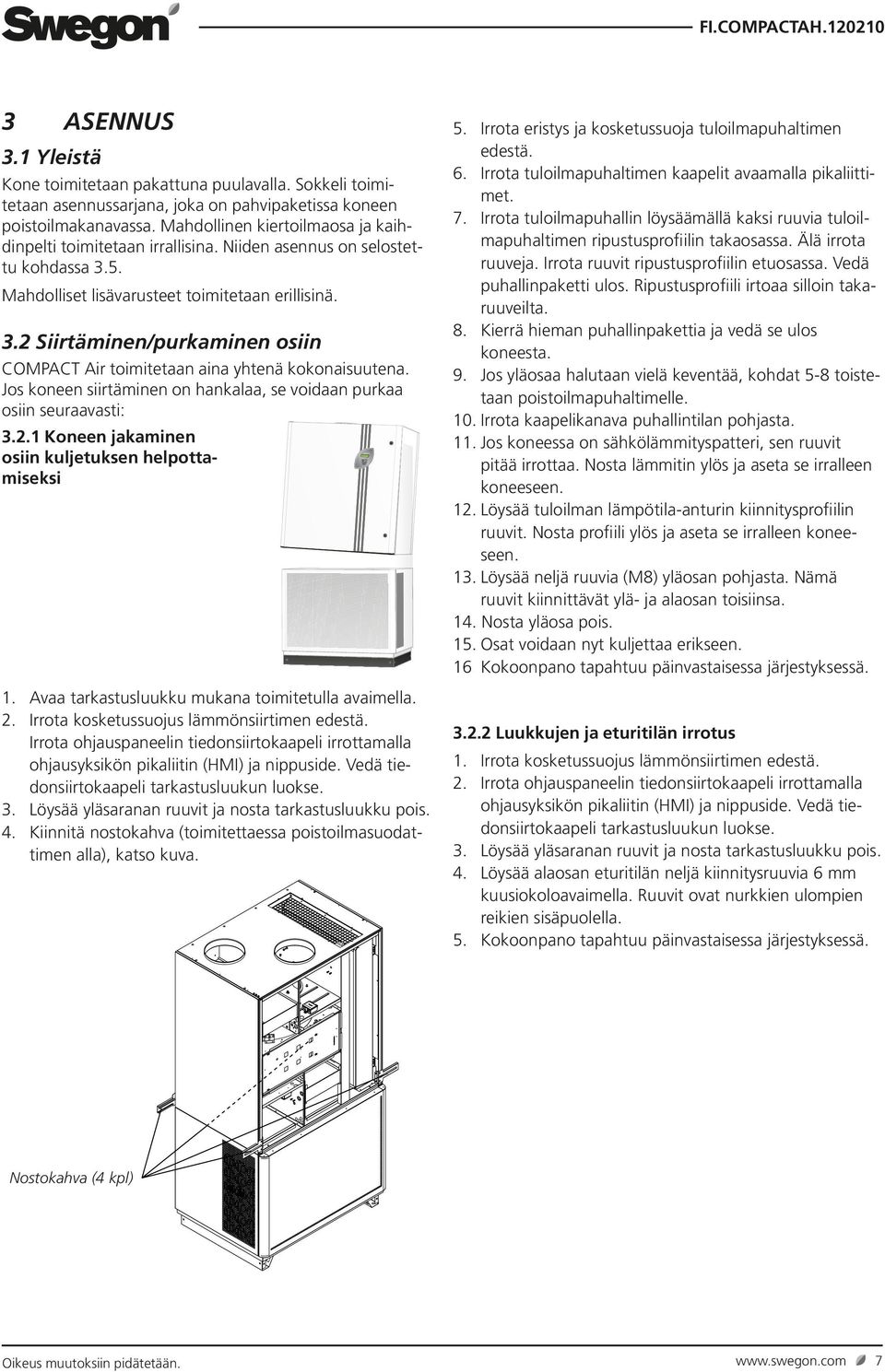

7 3 ASENNUS 5. Irrota eristys ja kosketussuoja tuloilmapuhaltimen 3. Yleistä Kone toimitetaan pakattuna puulavalla. Sokkeli toimitetaan asennussarjana, joka on pahvipaketissa koneen poistoilmakanavassa. Mahdollinen kiertoilmaosa ja kaihdinpelti toimitetaan irrallisina. Niiden asennus on selostettu kohdassa 3.5. Mahdolliset lisävarusteet toimitetaan erillisinä. 3.2 Siirtäminen/purkaminen osiin COMPACT Air toimitetaan aina yhtenä kokonaisuutena. Jos koneen siirtäminen on hankalaa, se voidaan purkaa osiin seuraavasti: 3.2. Koneen jakaminen osiin kuljetuksen helpottamiseksi. Avaa tarkastusluukku mukana toimitetulla avaimella. 2. Irrota kosketussuojus lämmönsiirtimen edestä. Irrota ohjauspaneelin tiedonsiirtokaapeli irrottamalla ohjausyksikön pikaliitin (HMI) ja nippuside. Vedä tiedonsiirtokaapeli tarkastusluukun luokse. 3. Löysää yläsaranan ruuvit ja nosta tarkastusluukku pois. 4. Kiinnitä nostokahva (toimitettaessa poistoilmasuodattimen alla), katso kuva. edestä. 6. Irrota tuloilmapuhaltimen kaapelit avaamalla pikaliittimet. 7. Irrota tuloilmapuhallin löysäämällä kaksi ruuvia tuloilmapuhaltimen ripustusprofiilin takaosassa. Älä irrota ruuveja. Irrota ruuvit ripustusprofiilin etuosassa. Vedä puhallinpaketti ulos. Ripustusprofiili irtoaa silloin takaruuveilta. 8. Kierrä hieman puhallinpakettia ja vedä se ulos koneesta. 9. Jos yläosaa halutaan vielä keventää, kohdat 5-8 toistetaan poistoilmapuhaltimelle. 0. Irrota kaapelikanava puhallintilan pohjasta.. Jos koneessa on sähkölämmityspatteri, sen ruuvit pitää irrottaa. Nosta lämmitin ylös ja aseta se irralleen koneeseen. 2. Löysää tuloilman lämpötila-anturin kiinnitysprofiilin ruuvit. Nosta profiili ylös ja aseta se irralleen koneeseen. 3. Löysää neljä ruuvia (M8) yläosan pohjasta. Nämä ruuvit kiinnittävät ylä- ja alaosan toisiinsa. 4. Nosta yläosa pois. 5. Osat voidaan nyt kuljettaa erikseen. 6 Kokoonpano tapahtuu päinvastaisessa järjestyksessä Luukkujen ja eturitilän irrotus. Irrota kosketussuojus lämmönsiirtimen edestä. 2. Irrota ohjauspaneelin tiedonsiirtokaapeli irrottamalla ohjausyksikön pikaliitin (HMI) ja nippuside. Vedä tiedonsiirtokaapeli tarkastusluukun luokse. 3. Löysää yläsaranan ruuvit ja nosta tarkastusluukku pois. 4. Löysää alaosan eturitilän neljä kiinnitysruuvia 6 mm kuusiokoloavaimella. Ruuvit ovat nurkkien ulompien reikien sisäpuolella. 5. Kokoonpano tapahtuu päinvastaisessa järjestyksessä. Nostokahva (4 kpl) Oikeus muutoksiin pidätetään. 7

8 3.3 Sijoitus Parhaan käyttötalouden varmistamiseksi on tärkeää, että kanavajärjestelmän painehäviö on mahdollisimman pieni. Pyri mahdollisimman lyhyisiin kanaviin ja vältä mahdollisuuksien mukaan käyrien käyttöä. Compact Air(Heat -koneiden kanavaliitännät on sijoitettu niin, että kanavat voidaan vetää haluttuun suuntaan ilman, että ne ovat toistensa tiellä. Myös kansien, ritilöiden ym. muotoilu on tärkeää. COM- PACT Air/Heat mallien ulkoseinäkansi on muotoiltu minimoimaan painehäviöt. Alla on muutamia esimerkkejä COMPACT Air/Heat koneen sijoituspaikoista huoneessa. HUOM! Meluongelmien välttämiseksi koneen päätyjen sivujen pitää olla vähintään 400 mm etäisyydellä seinästä tai muusta esineestä, katso kuva alla. Mukavuussyistä koneen ja lähimmän työpisteen välisen etäisyyden pitää olla vähintään metri. Huomaa, että koneen edessä pitää olla vähintään 200 mm vapaata tilaa, jotta tarkistusluukun voi avata. Varmista että COMPACT Heat koneen edessä ei ole ilmavirtaa rajoittavia esteitä, jotta saavutetaan pitkä heittopituus BOOSTER-käytössä. 3.5 Kiertoilmaosan/kaihdinpellin asennus (vain COMPACT Heat) Asenna mukana toimitettu huonelämpötila-anturi, katso TBLZ anturin asennusohje. Kiertoilmaosa ja kaihdinpelti toimitetaan erillisinä. Kiertoilmaosan peltitoimilaite toimitetaan poistoilmaoton verkon päällä koneen päällä. Toimilaite asennetaan kiertoilmaosan pellin akselille seuraavasti:. Irrota toimilaite ilmanoton verkosta. Asenna toimilaite lattiatasossa ennen kiertoilmaosan asennusta. 2. Irrota pikaliitin toimilaitteesta. 3. Asenna kiinnityskisko mukana toimitetuilla ruuveilla kiertoilmaosan valmiiksi porattuihin reikiin, katso kuva. 3. Toimilaite asennetaan pelti ulkoilma-asennossa, ts. pellin pitää olla ritilää vasten kuvan mukaisesti. 4. Kiinnitä toimilaite kiristimellä akselille, käyntisuunta kääntämällä nuoli 0 suuntaan kuvan mukaan. 5. Asenna kiertoilmaosa koneen päälle ja kytke pikaliitin. 6. Asenna kaihdinpelti koneen jäteilmaliitännän päälle. Pellin akselin kiristimen tulee olla tässä ääriasennossa Pyörimissuunta asennossa 0 Min. 400 mm Valmiiksi poratut reiät Kiinnityskisko Esimerkkejä COMPACT Air koneen sijoituspaikoista huoneessa. Kanavaveto helpottuu ja lyhenee, kun kone asennetaan ulkoseinää vasten. 3.4 Sokkelin asennus Kierrä 6 mukana toimitettua ruuvia puoliväliin pohjapalkin kierteitettyihin reikiin. Asenna sitten sokkelin sivulevyt (2 lyhyttä peltiä) sovittamalla peltien reiät etukautta ruuvien päälle. Jätä sivupellit roikkumaan ruuvien varaan. Asenna sokkelin etulevy (pitkä pelti etupuolen ruuveille. Jätä etupelti roikkumaan ruuvien varaan. Säädä peltien asento ja tiukkaa ruuvit. Asenna peitetulpat ruuvinreikien päälle. HUOM! Jos kone asennetaan oikea tai vasen pääty seinän läheisyyteen (min. 400 mm), kyseisen puolen sokkeli voidaan asentaa paikalleen ennen koneen asennusta. Kiertoilmaosa Pellin pitää olla ulkoilmaasennossa (merkitty harmaalla) 3.6 Kanavaliitäntä Ø250 mm kierresaumakanavat liitetään ulkoilma- ja jäteilmaliitäntöihin koneen päällä. Kanavat vedetään ulkoseinän läpi ja asennetaan ulkoseinän tasoon, kun käytetään Swegonin ulkoseinähuuvaa. Kanavat voidaan myös vetää katon läpi (COMPACT Heat mallin kanavia ei voi vetää suoraan ylöspäin koneesta). Tämä vaikeuttaa koneen huoltoa ja suurentaa mm. tiivistykselle asetettavia vaatimuksia. Kanavat pitää eristää vähintään 30 mm paksuisella eristeellä, jossa on diffuusiotiivis ulkokerros. 8 Oikeus muutoksiin pidätetään.

9 3.7 Ulkoseinähuuva Ulkoseinähuuva CACZ--03 on kehitetty erityisesti alhaisille painehäviöille ja ehkäisemään ulkoilman ja jäteilman sekoittuminen. Se on vakiona maalattu mustanharmaaksi, sävy NCS 8502-B. Katso erillinen ohje. 3.8 Nykyinen ilmanvaihto Huoneen nykyinen tulo- ja poistoilmavaihto suljetaan tai tiivistetään. Tämä on tärkeää toimivan ilmanvaihdon ja lämmön talteenoton kannalta. 3.9 Useamman huoneen ilmavaihto Compact Air on suunniteltu asennettavaksi ja liitettäväksi kohtien 3.3, 3.6 ja 3.7 ohjeiden mukaan. Swegon suosittelee tätä menettelytapaa. On kuitenkin mahdollista ottaa poistoilma kokonaan tai osittain viereisistä huoneista tai hoitaa koneella muun kuin asennushuoneen ilmanvaihto. Alla on selostettu ongelmat, jotka näissä tapauksissa tulee ottaa huomioon. Asiasta tulisi aina keskustella ammattilaisen kanssa Poistoilmanotto Jos poistoilma otetaan kokonaan tai osittain viereisestä huoneesta, kanavan painehäviö ei saa ylittää käytettävissä olevaa painetta. Huomaa myös, että tuloilman lämpötilaa säädetään suhteessa poistoilman lämpötilaan. Jos poistoilma tulee toisesta huoneesta, jossa on eri lämpötila, tuloilman lämpötila voi aiheuttaa oikosulun tai veto-ongelmia. Ota huomioon poistoilman lämpötila-anturin sijainti Siirtoilma Viereisten tilojen siirtoilmalaitteilla on huomattava vaikutus järjestelmän toimintaan. Matalalle sijoitetut siirtoilmalaitteet aiheuttavat sen, että käyttämätön ilma siirretään viereisiin huoneisiin ja koneen sijoitushuoneen ilmavaihto huononee. Korkealle sijoitettu siirtoilmalaite aiheuttaa riskin, että käytetty ilma siirretään viereiseen huoneeseen. Koneen asennushuoneen ilmanvaihto ei kuitenkaan heikkene. HUOM! Jos ovet ovat auki, viereiset huoneet tuuletetaan syrjäyttävän ilmansyötön ansiosta. 3.0 Sähköliitäntä COMPACT-kone toimitetaan pistotulpalla varustetulla johdolla varustettuna. COMPACT Air Kaapeli, 3 x,5 mm 2. Pistotulppa, 0 AT, -vaihe 230V. COMPACT Heat Kaapeli, 5 x 2,5 mm 2. Pistotulppa, 5-nap. Perilex, 6 AT, 3-vaihe 400V. HUOM! COMPACT Heat koneen virtaliitännät eivät ole kosketussuojattuja. On suositeltavaa asentaa ne yli 2 metrin korkeuteen esim. koneen yläpuolelle kanavaliitäntöjen viereen. Jos kone kytketään kiinteästi, se pitää varustaa päävirtakytkimellä. 3. Ulkoisten kaapeleiden liittäminen COMPACT Air ja COMPACT Heat -koneiden sähkökotelot ovat lämmönsiirtimien vieressä koneen sisällä. Irrota kosketussuoja lämmönsiirtimen edestä niin, että pääset käsiksi ohjausyksikköön. Irrota poistoilmakanavan peitepelti, jotta pääset käsiksi koneen virtalähteeseen. Vedä ulkoiset kaapelit koneeseen koneen yläsivulla olevan poistoilman ottoaukon kumiläpiviennin läpi. Ulkoiset kaapelit asennetaan poistoilmakanavassa olevaan kaapelikanavaan yhdessä koneen virtakaapelin kanssa. Pujota kaapeli kaapelikanavan päässä olevaan reikään tai paina se kaapelikanavan ja eristeen väliin. Vedä kaapelit sähkökoteloon kumiläpiviennin reikien läpi. HUOM! Koneen ulkopuolella ulkoiset tiedonsiirtokaapelit pitää asentaa vähintään 00 mm etäisyydelle virtakaapeleista. Kaapelikanava Poistoilmanotto Poistoilmakanava Peitepelti Sähkökotelo Oikeus muutoksiin pidätetään. 9

10 3.2 Suuttimien säätö Suuttimet säädetään irrottamalla alaosan eturitilä 6 mm kuusiokoloavaimella. Ruuvit ovat nurkkien ulompien reikien sisällä. Kun eturitilä on irrotettu, etusuuttimet voidaan säätää eturitilän takapuolelta kiertämällä suuttimia käsin. Myös sivusuuttimet voidaan säätää ilman muiden osien irrotusta. Suuttimiin pääsee käsiksi työntämällä käsi koneen sisään. Alla on tehtaassa säädetty tuloilman hajotuskuvio sekä muutamia esimerkkejä muista mahdollisista hajotuskuvioista. Koska kaikki suuttimet voidaan säätää erikseen, hajotuskuviota voidaan käytännössä säätää rajattomasti. Kone ylhäältä. Etu- ja sivusuuttimet näkyvät tässä alta olevassa näkymässä. Hajotuskuvio Etusuuttimet ja sivusuuttimet Suuttimet tehdasasetuksessa Esimerkki Esimerkki 2 Yllä olevat nuolet vastaavat tässä esitettyä suutinasentoa. 0 Oikeus muutoksiin pidätetään.

11 4 KÄYTTÖÖNOTTO 4. Yleistä Toimintajärjestys käyttöönotossa:. Tarkasta, ettei koneessa, kanavistossa tai toimintaosissa ole mitään sinne kuulumattomia esineitä. COMPACT Heat: kiertoilmaosan, kaihdinpellin ja huoneanturin pitää olla asennettu, katso Kytke pistotulppa. Huomaa, että kone käynnistyy heti ja käy normaalikäytössä. 3. Valitse kieli, jos se ei ole jo valittuna. Katso Kone on asetettu tehtaalla käyttövalmiiksi. Katso 22.2 Käyttöönottopöytäkirja. Näitä säätöjä on usein kuitenkin muutettava kyseiseen asennukseen sopiviksi. Ohjelmoi kytkentäkello, käyttötapa, lämpötilat, ilmavirrat ja toiminnot kappaleen 6-7 mukaisesti. Valitse ilmavirran yksiköksi l/s, m 3 /s tai m 3 /h (ASENNUS- TASO OHJAUSPANEELIN valikossa). Täytä käyttöönottopöytäkirja ja säilytä sitä koneen asiakirjataskussa. 5. Aktivoi tarvittaessa käsi- tai automaattikäyttö (PÄÄVA- LIKKO 2) tai lukitse puhaltimien pyörimisnopeus (valikko ILMANSÄÄTÖ). 6. Tee lopuksi suodatinkalibrointi, katso Oikeus muutoksiin pidätetään.

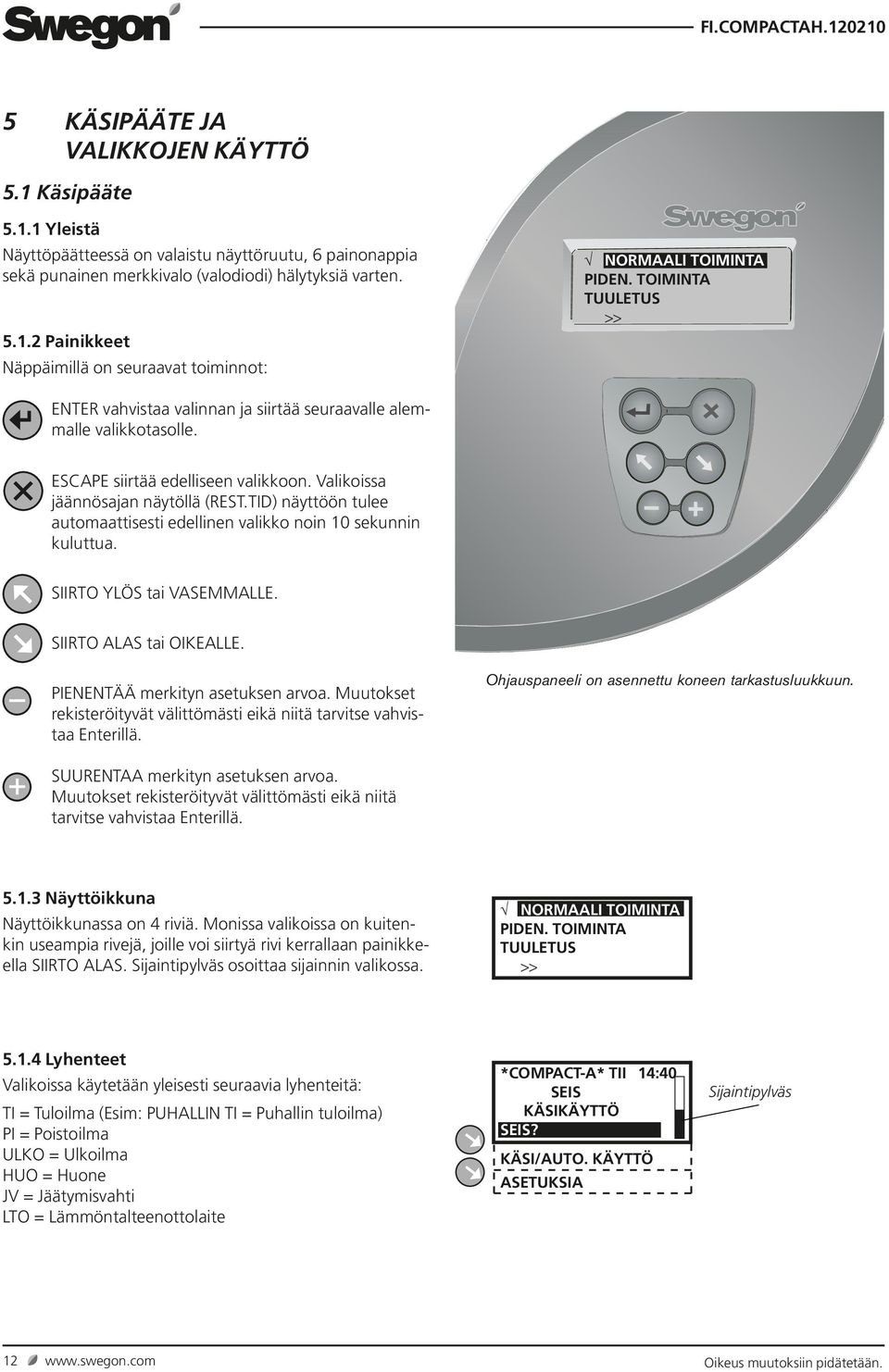

12 5 KÄSIPÄÄTE JA VALIKKOJEN KÄYTTÖ 5. Käsipääte 5.. Yleistä Näyttöpäätteessä on valaistu näyttöruutu, 6 painonappia sekä punainen merkkivalo (valodiodi) hälytyksiä varten Painikkeet Näppäimillä on seuraavat toiminnot: NORMAALI TOIMINTA PIDEN. TOIMINTA TUULETUS >> ENTER vahvistaa valinnan ja siirtää seuraavalle alemmalle valikkotasolle. ESCAPE siirtää edelliseen valikkoon. Valikoissa jäännösajan näytöllä (REST.TID) näyttöön tulee automaattisesti edellinen valikko noin 0 sekunnin kuluttua. SIIRTO YLÖS tai VASEMMALLE. SIIRTO ALAS tai OIKEALLE. PIENENTÄÄ merkityn asetuksen arvoa. Muutokset rekisteröityvät välittömästi eikä niitä tarvitse vahvistaa Enterillä. Ohjauspaneeli on asennettu koneen tarkastusluukkuun. SUURENTAA merkityn asetuksen arvoa. Muutokset rekisteröityvät välittömästi eikä niitä tarvitse vahvistaa Enterillä Näyttöikkuna Näyttöikkunassa on 4 riviä. Monissa valikoissa on kuitenkin useampia rivejä, joille voi siirtyä rivi kerrallaan painikkeella SIIRTO ALAS. Sijaintipylväs osoittaa sijainnin valikossa. NORMAALI TOIMINTA PIDEN. TOIMINTA TUULETUS >> 5..4 Lyhenteet Valikoissa käytetään yleisesti seuraavia lyhenteitä: TI = Tuloilma (Esim: PUHALLIN TI = Puhallin tuloilma) PI = Poistoilma ULKO = Ulkoilma HUO = Huone JV = Jäätymisvahti LTO = Lämmöntalteenottolaite *COMPACT-A* TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? KÄSI/AUTO. KÄYTTÖ ASETUKSIA Sijaintipylväs 2 Oikeus muutoksiin pidätetään.

13 6 PÄÄVALIKKO 6. Valikkorakenne NORMAALI TOIMINTA PIDEN. TOIMINTA TUULETUS LÄMMITYS LÄMMITYS+KIER >> NORMAALI TOIMINTA PIDEN. TOIMINTA TUULETUS LÄMMITYS NORMAALI TOIMINTA PIDEN. TOIMINTA TUULETUS LÄMMITYS Endast COMPACT Heat NORMAALI TOIMINTA PIDEN. TOIMINTA TUULETUS LÄMMITYS Endast COMPACT Heat PIDEN. TOIMINTA TUULETUS LÄMMITYS LÄMMITYS+KIER PIDENNETY ISO IV JÄLJ.AIKA VÄRMNING TUULETUS JÄLJ.AIKA VÄRMNING LÄMMITYS JÄLJ.AIKA VÄRMNING LÄMMITYS+KIER JÄLJ.AIKA VÄRMNING TUULETUS LÄMMITYS LÄMMITYS+KIER >> KOODI: 0000 Koodi = 0* Päävalikkoon 2 * Koodi voidaan muuttaa huoltotasolla. Oikeus muutoksiin pidätetään. 3

14 6.2 Yleistä Näytössä on normaalisti päävalikko, ellei jotain muuta valikkoa ole valittu. Paluu päävalikkoon tapahtuu automaattisesti 30 minuutin kuluttua. Valikon sisältö vaihtelee valitusta käyttötavasta, kyseiseen käyttötapaukseen vaikuttavista muista toiminnoista sekä mahdollisesti lauenneista hälytyksistä riippuen. 6.3 Kielen valinta Kun kone käynnistetään ensimmäisen kerran, näyttöikkunassa näytetään kielenvalintavalikko. Valitse haluttu kieli. Kieli voidaan myöhemmin tai jos on valittu väärä kieli - vaihtaa ASENNUSTASOLLA. Katso Normaalikäyttö Näytössä näkyy NORMAALIKÄYTTÖ, kun konetta käytetään päävalikossa 2 valitulla käyttötavalla. Vaihtoehdot ovat seis (vilkkuu näytössä), autom.käyttö, man. pieni ilmavirta tai man. iso ilmavirta, katso 7.2. Valittu käyttötapa voidaan tarkastaa päävalikossa 2. Normaalikäyttö tarkoittaa, että konetta ei käytetä käsin aktivoiduissa aikarajoitetuissa toiminnoissa, katso 6.5, 6.6, 6.7 ja Yliaikakäyttö Kun YLIAIKAKÄYTTÖ on aktivoitu, kone käy käyttäjätasolla säädetyllä isolla ilmavirralla, katso 8.2 Yliaikakäytön asetukset, katso Toiminto keskeytetään painamalla ohjauspaneelin escnäppäintä ja valitsemalla sitten normaalikäyttö. 6.6 Tuuletus Kun TUULETUS on aktivoitu, kone käy käyttäjätasolla säädetyllä isolla maksimi-ilmavirralla, katso 8.2 Tuloilman lämpötilan ja tuuletusajan säätö on selostettu kappaleessa Toiminto keskeytetään painamalla ohjauspaneelin escnäppäintä ja valitsemalla sitten normaalikäyttö. 6.7 Lämmitys (vain COMPACT Heat) COMPACT Heat konetta voidaan käyttää tilan lämmitykseen. Kun LÄMMITYS on aktivoitu, sähkötoiminen 7,5 kw:n lämmitin lämmittää ilman. Koneen alaosassa oleva vaihtopelti käännetään ja ilma johdetaan alapoistoaukkoon. Ilma puhalletaan ulos suurella nopeudella ja se pysyy lattia tasossa nk. coanda-ilmiön vaikutuksesta. Näin saavutetaan pitkät heittopituudet ja koko tilan nopea lämpeneminen. Toiminto voidaan aktivoida manuaalisesti LÄMMITYS-valikossa. Kone käy silloin asetetuilla ehdoilla ja ajoilla, katso kappale Toiminto keskeytetään painamalla ohjauspaneelin escnäppäintä ja valitsemalla sitten normaalikäyttö. 6.8 Lämmitys + kiertoilma (vain COMPACT Heat) COMPACT Heat konetta voidaan käyttää tilan lämmitykseen. Kun LÄMMITYS + KIERTOILMA on aktivoitu, poistoilmapuhallin ja lämmönsiirrin kytketään pois päältä. Kiertoilmaosassa oleva pelti käännetään toiseen asentoon ja huoneilmaa kierrätetään. Jäteilman kaihdinpelti sulkeutuu, niin ettei kylmää ilmaa pääse huoneeseen. Sähkötoiminen 7,5 kw:n lämmitin lämmittää ilman. Koneen alaosassa oleva vaihtopelti käännetään ja ilma johdetaan alapoistoaukkoon. Ilma puhalletaan ulos suurella nopeudella ja se pysyy lattia tasossa nk. coanda-ilmiön vaikutuksesta. Näin saavutetaan pitkät heittopituudet ja koko tilan nopea lämpeneminen. Kun LÄMMITYS JA KIERTOILMA on aktivoitu, kone käy asetetuilla ehdoilla ja ajoilla, katso kappale Toiminto keskeytetään painamalla ohjauspaneelin escnäppäintä ja valitsemalla sitten normaalikäyttö. 6.9 Päävalikko 2 Päävalikkoon 2 päästään valitsemalla >> alimmalla rivillä ja painamalla ENTER-painiketta. Syötä koodi (tehdasasetus 0). Koodi voidaan muuttaa huoltotasolla. 4 Oikeus muutoksiin pidätetään.

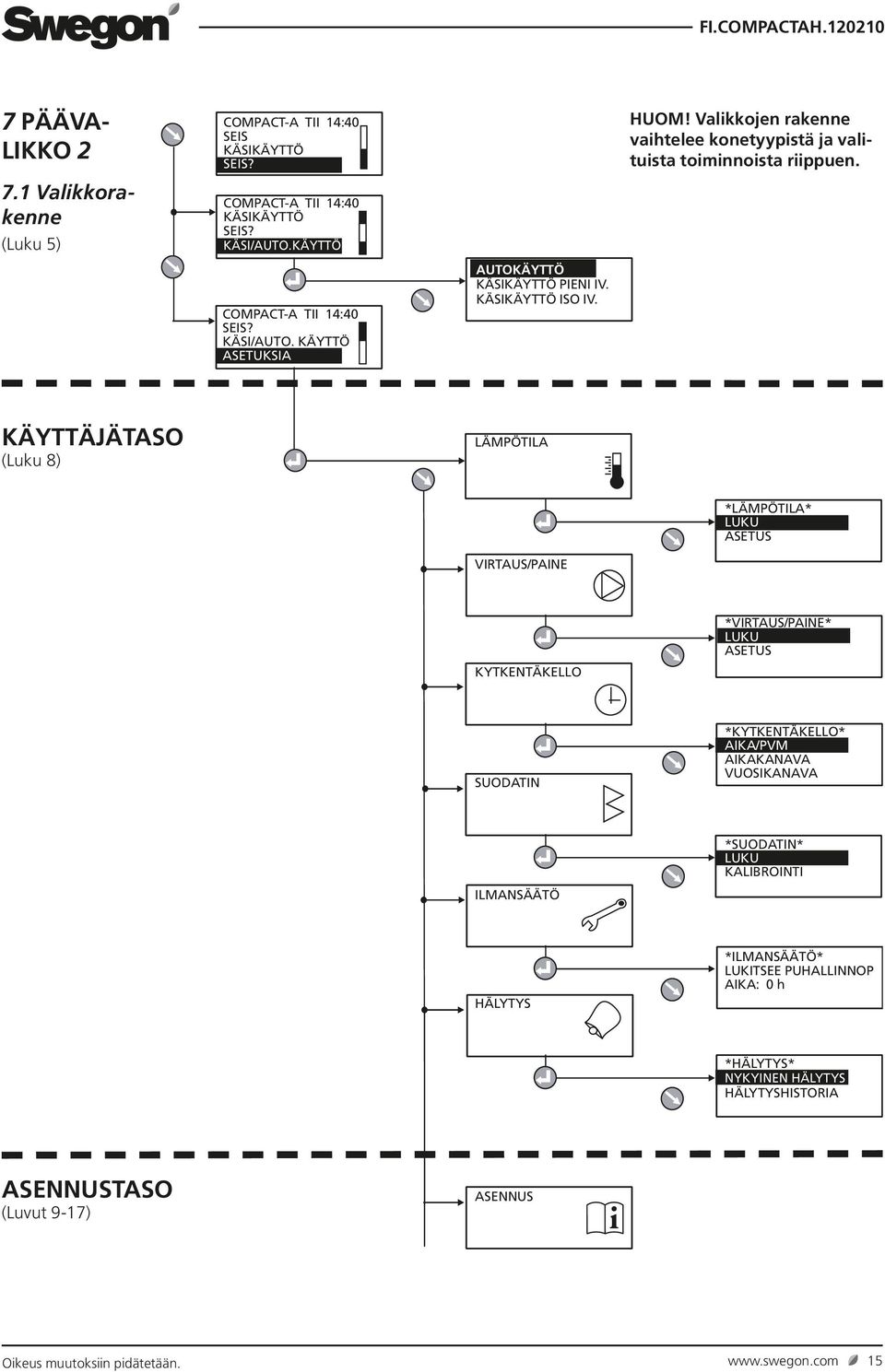

15 7 PÄÄVA- LIKKO 2 7. Valikkorakenne (Luku 5) COMPACT-A TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? COMPACT-A TII 4:40 KÄSIKÄYTTÖ SEIS? KÄSI/AUTO.KÄYTTÖ COMPACT-A TII 4:40 SEIS? KÄSI/AUTO. KÄYTTÖ ASETUKSIA AUTOKÄYTTÖ KÄSIKÄYTTÖ PIENI IV. KÄSIKÄYTTÖ ISO IV. HUOM! Valikkojen rakenne vaihtelee konetyypistä ja valituista toiminnoista riippuen. KÄYTTÄJÄTASO (Luku 8) LÄMPÖTILA VIRTAUS/PAINE *LÄMPÖTILA* LUKU ASETUS KYTKENTÄKELLO *VIRTAUS/PAINE* LUKU ASETUS SUODATIN *KYTKENTÄKELLO* AIKA/PVM AIKAKANAVA VUOSIKANAVA ILMANSÄÄTÖ *SUODATIN* LUKU KALIBROINTI HÄLYTYS *ILMANSÄÄTÖ* LUKITSEE PUHALLINNOP AIKA: 0 h *HÄLYTYS* NYKYINEN HÄLYTYS HÄLYTYSHISTORIA ASENNUSTASO (Luvut 9-7) ASENNUS Oikeus muutoksiin pidätetään. 5

16 7.2 Käytön muutos Kone käynnistetään ja pysäytetään tai vaihdetaan käsi- tai automaattikäytölle päävalikosta. Kone on normaalisti käynnistettävä ja pysäytettävä käsipäätteeltä, ei turvakytkimellä. Koneen käynnistyessä näyttöikkunassa näytetään käynnistysvaiheeseen sisältyvien viiveiden valikot. Katso myös.., Käynnistysvaihe. 7.3 Asetukset Päävalikon valikosta ASETUKSET voidaan siirtyä edelleen Käyttäjätasolle ja Asennustasolle. Ks. luku 8. COMPACT-A TII 4:40 SEIS KÄSIKÄYTTÖ SEIS? COMPACT-A TII 4:40 KÄSIKÄYTTÖ SEIS? KÄSI/AUTO. KÄYTTÖ COMPACT-A TII 4:40 SEIS? KÄSI/AUTO. KÄYTTÖ ASETUKSIA KÄYTTÄJÄTASO AUTOKÄYTTÖ KÄSIKÄYTTÖ PIENI IV. KÄSIKÄYTTÖ ISO IV. ASENNUSTASO 6 Oikeus muutoksiin pidätetään.

17 8 KÄYTTÄJÄTASO 8. Lämpötila Perustoiminnot asetetaan ASENNUSTASOLLA ja arvot luetaan ja asetetaan KÄYTTÄJÄTASOLLA. Katso myös 0.2, jossa on seikkaperäinen kuvaus lämpötilatoiminnoista. HUOM! Kone on pysäytettävä, ennen kuin lämpötilaasetuksiin tehdään suuria muutoksia. 8.. Luku Käytetään toiminnan tarkastukseen Asetus PKTS-SÄÄTÖ Tehtaalla asetettu käyrä säätää tulo- ja poistoilmalämpötilan välistä suhdetta. Asetukset (ks. myös oikealla oleva käyrästö): Arvo Säätöalue Tehdasasetus Porras - 3 PI/TI-ero -5 C* 2 C Katkaisupiste 5-23 C* 20 C (tarkoittaa poistoilmalämpötilaa) *) Säätöalue saattaa muuttua. Katso 5.3, Min/Maks.asetus. PKTS-SÄÄTÖ 2 Tapauskohtaisesti sovitettu käyrä säätää tulo- ja poistoilmalämpötilan välistä suhdetta. Käyrässä on kolme säädettävää katkaisupistettä. Asetukset (ks. myös oikealla oleva käyrästö): Arvo Säätöalue Tehdasasetus Poistoilmalämpötila X 0-40 C 5 C X C 20 C X C 22 C Tuloilmalämpötilan asetusarvo Y 0-40 C 20 C Y C 8 C Y C 4 C Tuloilmalämpötilan asetusarvo C LÄMPÖTILA *LÄMPÖTILA* LUKU ASETUS *LÄMPÖTILA* LUKU ASETUS PKTS-SÄÄTÖ PKTS-säätö Säätökäyrä 3 Säätökäyrä 2 Säätökäyrä Poistoilmalämpötila C PKTS-säätö 2 PKTS-SÄÄTÖ 2 HUOM! Valikkojen rakenne vaihtelee konetyypistä ja valituista toiminnoista riippuen. Y = Tuloilmalämpötilan asetusarvo C X = Poistoilmalämpötila C 2 3 Oikeus muutoksiin pidätetään. 7

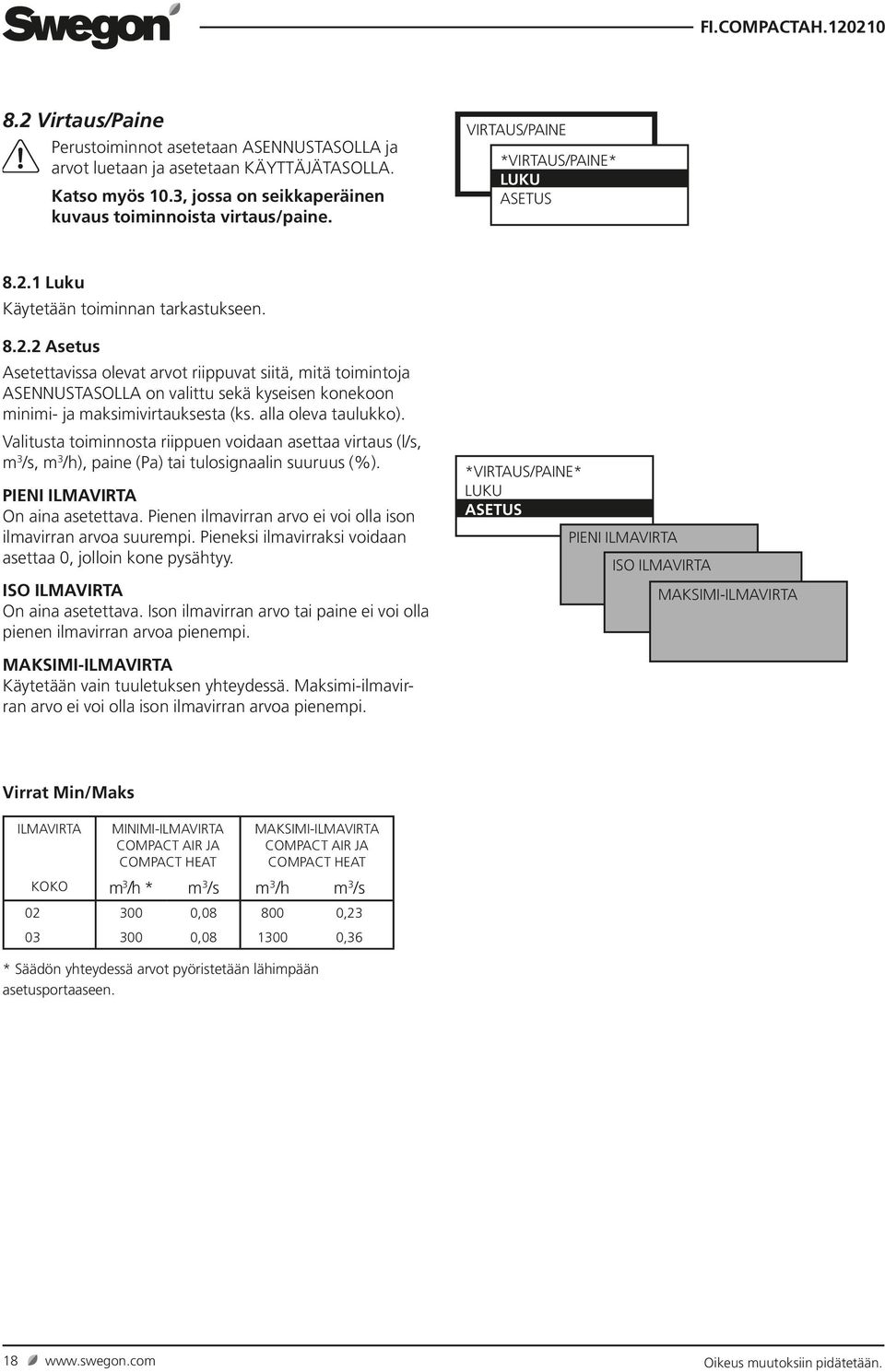

18 8.2 Virtaus/Paine Perustoiminnot asetetaan ASENNUSTASOLLA ja arvot luetaan ja asetetaan KÄYTTÄJÄTASOLLA. Katso myös 0.3, jossa on seikkaperäinen kuvaus toiminnoista virtaus/paine. VIRTAUS/PAINE *VIRTAUS/PAINE* LUKU ASETUS 8.2. Luku Käytetään toiminnan tarkastukseen Asetus Asetettavissa olevat arvot riippuvat siitä, mitä toimintoja ASENNUSTASOLLA on valittu sekä kyseisen konekoon minimi- ja maksimivirtauksesta (ks. alla oleva taulukko). Valitusta toiminnosta riippuen voidaan asettaa virtaus (l/s, m 3 /s, m 3 /h), paine (Pa) tai tulosignaalin suuruus (%). PIENI ILMAVIRTA On aina asetettava. Pienen ilmavirran arvo ei voi olla ison ilmavirran arvoa suurempi. Pieneksi ilmavirraksi voidaan asettaa 0, jolloin kone pysähtyy. ISO ILMAVIRTA On aina asetettava. Ison ilmavirran arvo tai paine ei voi olla pienen ilmavirran arvoa pienempi. *VIRTAUS/PAINE* LUKU ASETUS PIENI ILMAVIRTA ISO ILMAVIRTA MAKSIMI-ILMAVIRTA MAKSIMI-ILMAVIRTA Käytetään vain tuuletuksen yhteydessä. Maksimi-ilmavirran arvo ei voi olla ison ilmavirran arvoa pienempi. Virrat Min/Maks Ilmavirta minimi-ilmavirta COMPACT Air ja COMPACT Heat maksimi-ilmavirta COMPACT Air ja COMPACT Heat koko m 3 /h * m 3 /s m 3 /h m 3 /s , , , ,36 * Säädön yhteydessä arvot pyöristetään lähimpään asetusportaaseen. 8 Oikeus muutoksiin pidätetään.

19 8.3 Kytkentäkello Kytkentäkellon perustoiminnot asetetaan ASEN- NUSTASOLLA valikossa TOIMINNOT/KÄYTTÖ ja arvot luetaan ja asetetaan KÄYTTÄJÄTASOLLA. AIKA/PÄIVÄYS Päivämäärä ja kellonaika voidaan asettaa ja tarvittaessa muuttaa. Kytkentäkello huomioi karkausvuodet automaattisesti. EU-standardin mukainen kesä/talviajan vaihto on valmiiksi ohjelmoituna. Vaihto voidaan estää ASENNUSTASOLLA valikossa TOIMINNOT/KÄYTTÖ. AIKAKANAVA Aikakanavilla asetetaan ajat ja päivät, jolloin koneen on käytävä isolla ilmavirralla, pienellä ilmavirralla tai oltava pysäytettynä. Kahdeksan aikakanavaa voidaan asettaa. Jos käyttöajat ovat samanlaiset viikon jokaisena päivänä (ma-su), ne tarvitsee ohjelmoida vain yhdelle aikakanavalle. Jos käyttöajat ovat erilaiset eri viikonpäiville, ne ohjelmoidaan eri aikakanaville (ma-pe, la-su tai ma, ti, ke jne). Aika asetetaan muodossa 00:00 00:00, jos poikkeava käyttöaika halutaan koko vuorokaudeksi. VUOSIKANAVA Vuosikanavat mahdollistavat poikkeavat käyttöajat vuorokauden ja vuoden eri jaksoina. Kahdeksan eri vuosikanavaa voidaan asettaa. Vuosikana ohittaa aikakanavan niinä tunteina ja päivinä, jolloin vuosikanava on aktiivinen. Vuosikanavan päiväys ilmaisee minkä päiväysten välillä vuosikanava on aktiivinen ja kellonajat ilmaisevat vuorokaudenajat, jolloin vuosikanavan tulee käydä asetetulla nopeudella. Muina aikoina pätee edelleen aikakanava. Aika asetetaan muodossa 00:00 00:00, jos poikkeava käyttöaika halutaan koko vuorokaudeksi. Kesäyöjäähdytys, pidennetty käyttö yms. toimivat myös silloin, kun vuosikanava on käytössä. 8.4 Suodatin (ja pyörivän lto-laitteen huurteenestotoiminto) Suodatinvalvontaa on kahta tyyppiä: Laskettu suodattimen valvonta (tehdasasetettu) valvoo puhaltimen kierrosluvun lisäystä suodattimen likaantumisasteesta riippuen. Kalibroinnin yhteydessä luetaan ilmavirta ja kierrosluku. Kun kierrosluku yli hälytysrajan 0 prosentilla, hälytys laukeaa. Suodattimen valvonta paineanturilla (lisävaruste) mittaa painehäviön suodattimen yli. Hälytysraja annetaan pascaleina Luku Suodatintilan ensimmäinen arvo osoittaa nykyisen paineen ja toinen arvo hälytysrajan Suodattimen kalibrointi Suodatin on kalibroitava ensimmäisen kerran käyttöönoton yhteydessä, kun kanavisto, ilmalaitteet ja mahdolliset kuristuspellit on asennettu ja säädetty. Sen jälkeen kalibrointi tehdään aina suodattimen vaihdon yhteydessä. Kalibrointi on aktivoitava sekä tuloilmalle että poistoilmalle, jos molemmat suodattimet on vaihdettu, tai vain toiselle Oikeus muutoksiin pidätetään. KYTKENTÄKELLO *KYTKENTÄKELLO* AIKA/PVM AIKAKANAVA VUOSIKANAVA Asetukset: Arvo Säätöalue Tehdasasetus AIKA/PÄIVÄYS Päivä Ma-Su Automaattinen Aika 00:00-23:59 Nykyinen Päiväys pp/kk/vuosi Nykyinen AIKAKANAVA -8 Käyttö Pieni iv/lso iv* Iso iv Aika 00:00-23:59 00:00-00:00 Jakso Ei aktiivinen Ei aktiivinen Ma, Ti, Ke jne. Ma-Pe Ma-Su La-Su VUOSIKANAVA -8 Käyttö Ei aktiivinen Ei aktiivinen Seis/Pieni iv/lso iv Aika 00:00-23:59 00:00-00:00 Jakso Mistä pp/kk/vuosi 0/0/2005 Mihin pp/kk/vuosi 0/0/2005 *) Näytöllä on Seis/Pieni iv/iso iv, jos tämä toiminta on valittu ASENNUSTASOLLA valikossa TOIMINNOT/KÄYTTÖ. SUODATIN *SUODATIN* LUKU KALIBROINTI *SUODATIN* LUKU KALIBROINTI *SUODATIN KALIBROINTI* VAKIOSUODATIN LÄMMÖNSIIRRIN virtaussuunnalle, jos vain yksi suodatin on vaihdettu. Kun suodatinkalibrointi aktivoidaan, kone käy isolla ilmavirralla noin 3 minuuttia. Kun suodatinkalibrointi on tehty, sallitaan 0 % kierrosluvun lisäys tai 00 Pa:n paineennousu (=suodattimien tukkeutuminen), minkä jälkeen annetaan hälytys suodattimen likaantumisesta. Hälytysrajaa voidaan muuttaa ASENNUSTASOLLA valikossa HÄLYTYSASETUKSET Pyörivän lämmönsiirtimen kalibrointi Jos asennettuna on lämmönsiirtimen sulatustoiminto (ks ), kalibrointi tehdään tässä valikossa. Kun lto-laitteen kalibrointi aktivoidaan, kiihdytetään puhaltimet isolle ilmavirralle noin 3 minuutin ajaksi. 9

20 8.5 Ilmansäätö Puhaltimien pyörimisnopeus voidaan lukita enintään 72 tunniksi. Tätä voidaan käyttää säädettäessä kanaviston ilmavirtoja. Haluttu lukitusaika asetetaan, mutta lukitus voidaan keskeyttää valitsemalla valikosta SEIS tai muuttamalla aika 0:ksi. ILMANSÄÄTÖ *ILMANSÄÄTÖ* LUKITSEE PUHALLINNOP AIKA: 0 h 8.6 Hälytys Lauenneet hälytykset näytetään käsipäätteellä sekä selväkielisenä että vilkkuvalla punaisella valodiodilla. Tämä valikko mahdollistaa hälytysten nopean luvun. HÄLYTYS *HÄLYTYS* NYKYINEN HÄLYTYS HÄLYTYSHISTORIA NYKYINEN HÄLYTYS Näyttää aktiiviset hälytykset, joista ei vielä ole saatu hälytysviestiä näytölle. Tämä koskee hälytyksiä, joilla on pitkä viiveaika, esim. virtaus- ja lämpötilahälytyksiä. HÄLYTYSHISTORIA Näyttää 0 viimeisintä hälytystä. Hälytysasetukset tehdään ASENNUSTASOLLA valikossa HÄLYTYSASETUKSET. Katso hälytysten kuvaus luvusta Oikeus muutoksiin pidätetään.
