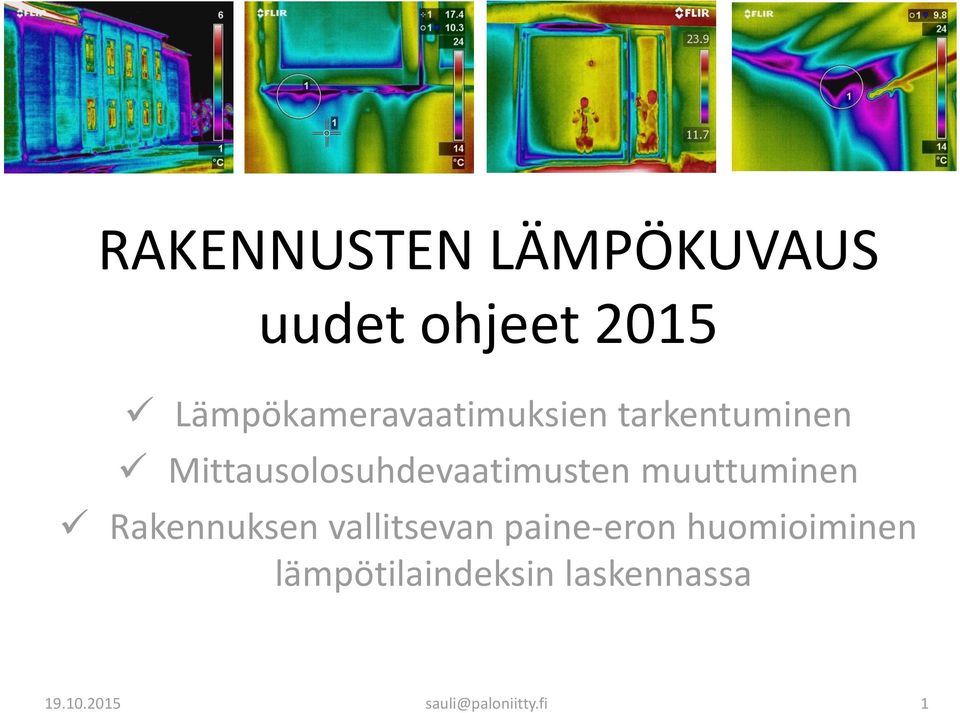

1 RAKENNUSTEN LÄMPÖKUVAUS uudet ohjeet 2015 Lämpökameravaatimuksien tarkentuminen Mittausolosuhdevaatimusten muuttuminen Rakennuksen vallitsevan paine-eron huomioiminen lämpötilaindeksin laskennassa

2 Syyt muutoksiin? Markkinoilla entistä monipuolisemmat lämpökameramallit! Rakenteiden lämmöneristystaso parantunut! Pakkasjakson lyheneminen! Asumisterveysasetuksen tarkentuneet pintalämpötilavaatimukset! Ilmatiiviimmät rakenteet = suuremmat paineerovaihtelut! Lämpökameroiden käytön yleistyminen! sauli@paloniitty.fi 2

3 Lämpökameravaatimukset Rakennuksen laadunvalvontalämpökuvauksia tehtäessä tulee lämpökameran täyttää seuraavat vähimmäisvaatimukset: käytetyn lämpökameran erotteluherkkyys tulee olla 0.05 C tai parempi lämpökuvan resoluutio on vähintään pikseliä (esim. 200x150) Rakennusten tiiviysmittauksien yhteydessä tehtävä ilmavuotojen paikannus voidaan tehdä hieman heikoimman tason lämpökameroilla. Ilmavuotopaikannukseen vähimmäisvaatimukset lämpökameralle ovat seuraavat: käytetyn lämpökameran erotteluherkkyys tulee olla 0.1 C tai parempi lämpökuvan resoluutio on vähintään pikseliä (esim. 160x120). Kun lämpökameroita käytetään erilaisiin tarkoituksiin, tulee niiden täyttää seuraavat vaatimukset: Käyttötarkoitus Resoluutiovaatimus Erottelyherkkyys Ilmavuotojen paikantaminen ,1 Laadunvalvontalämpökuvaus ,05 (lämpötilaero min. 15C) Laadunvalvontalämpökuvaus ,03 (lämpötilaero min. 10C) sauli@paloniitty.fi 3

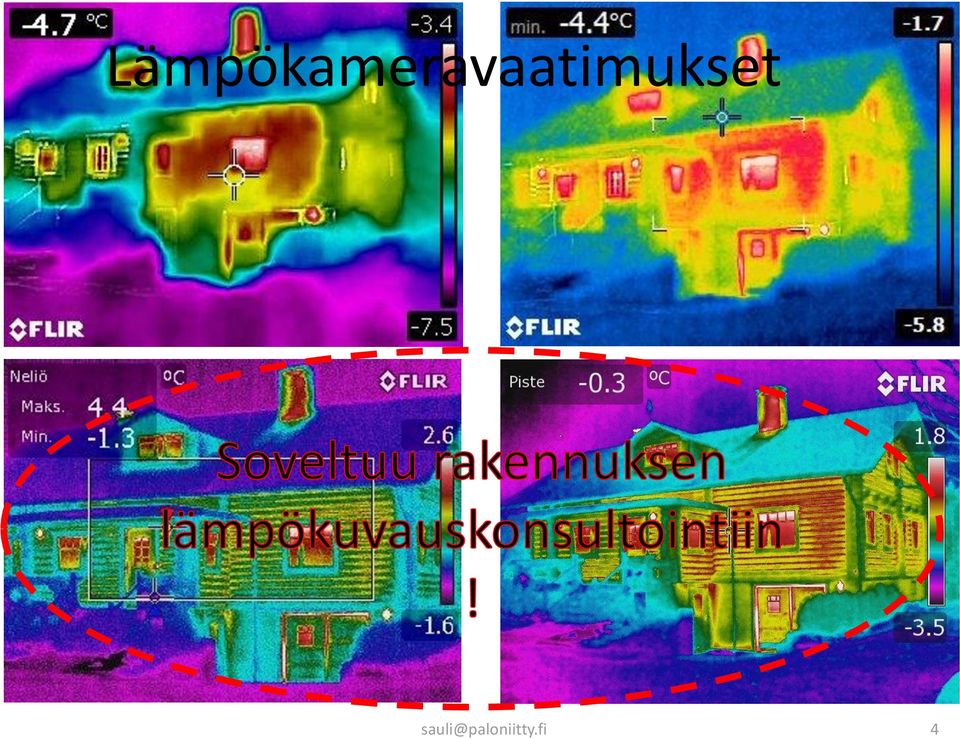

4 Lämpökameravaatimukset 4

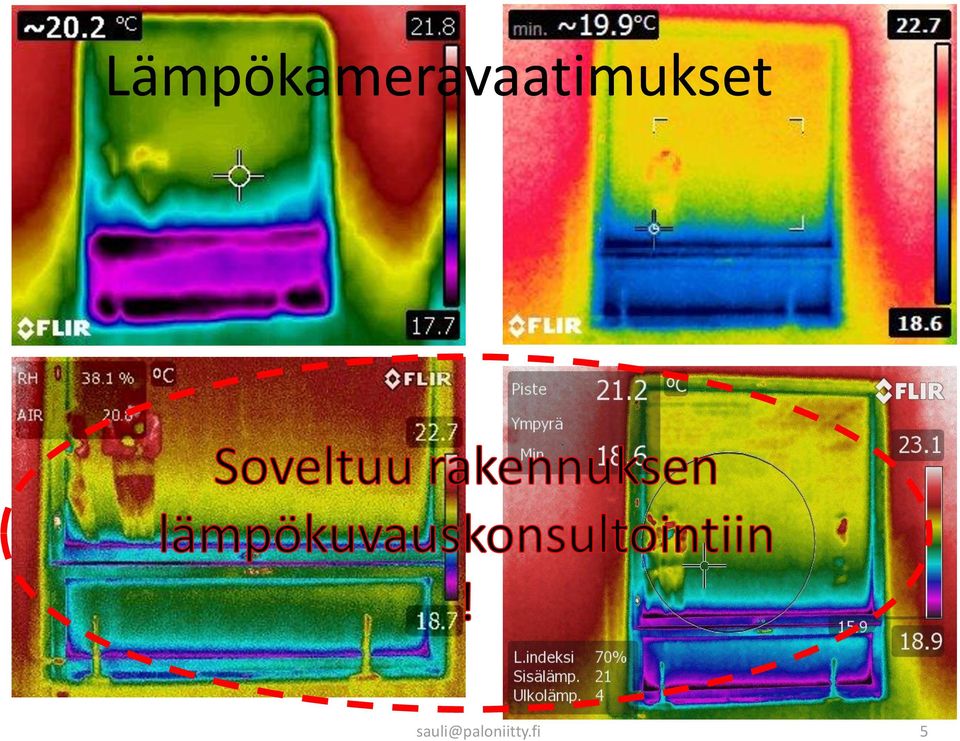

5 Lämpökameravaatimukset 5

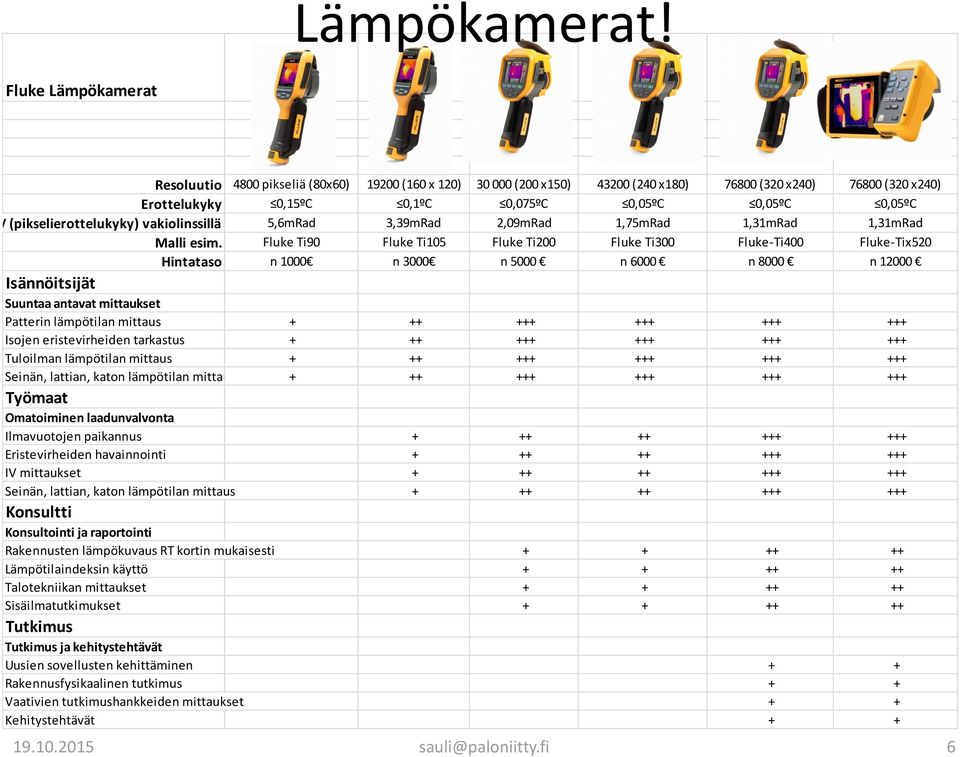

6 Lämpökamerat! Fluke Lämpökamerat Resoluutio 4800 pikseliä (80x60) (160 x 120) (200 x150) (240 x180) (320 x240) (320 x240) Erottelukyky 0,15ºC 0,1ºC 0,075ºC 0,05ºC 0,05ºC 0,05ºC IFOV (pikselierottelukyky) vakiolinssillä 5,6mRad 3,39mRad 2,09mRad 1,75mRad 1,31mRad 1,31mRad Malli esim. Fluke Ti90 Fluke Ti105 Fluke Ti200 Fluke Ti300 Fluke-Ti400 Fluke-Tix520 Hintataso n 1000 n 3000 n 5000 n 6000 n 8000 n Isännöitsijät Suuntaa antavat mittaukset Patterin lämpötilan mittaus Isojen eristevirheiden tarkastus Tuloilman lämpötilan mittaus Seinän, lattian, katon lämpötilan mittaus Työmaat Omatoiminen laadunvalvonta Ilmavuotojen paikannus Eristevirheiden havainnointi IV mittaukset Seinän, lattian, katon lämpötilan mittaus Konsultti Konsultointi ja raportointi Rakennusten lämpökuvaus RT kortin mukaisesti Lämpötilaindeksin käyttö Talotekniikan mittaukset Sisäilmatutkimukset Tutkimus Tutkimus ja kehitystehtävät Uusien sovellusten kehittäminen + + Rakennusfysikaalinen tutkimus + + Vaativien tutkimushankkeiden mittaukset + + Kehitystehtävät sauli@paloniitty.fi 6

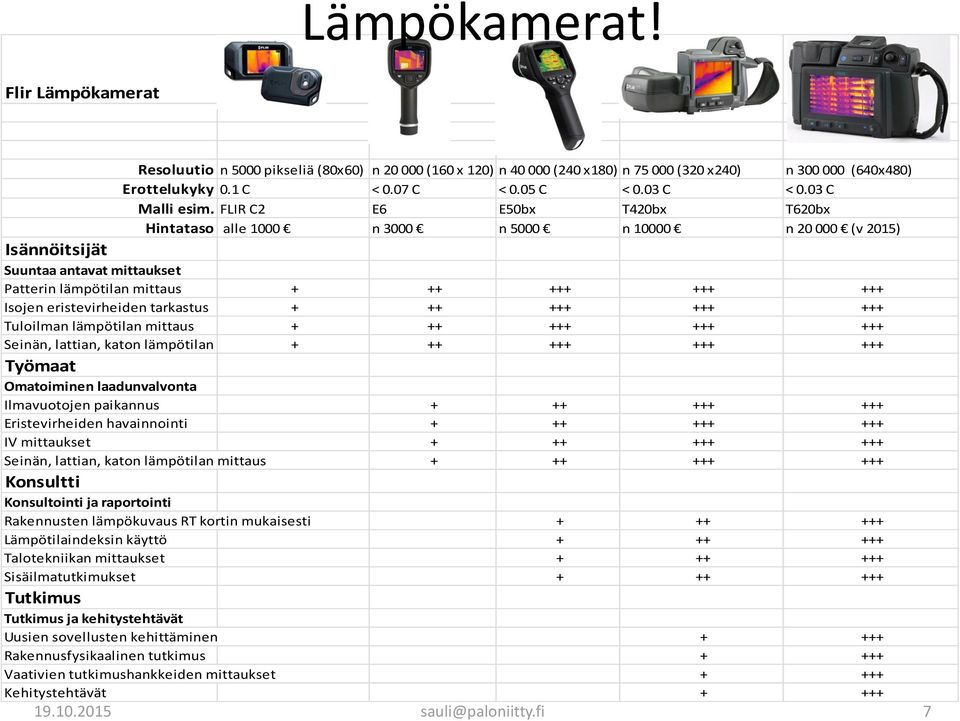

7 Lämpökamerat! Flir Lämpökamerat Resoluutio n 5000 pikseliä (80x60) n (160 x 120) n (240 x180) n (320 x240) n (640x480) Erottelukyky 0.1 C < 0.07 C < 0.05 C < 0.03 C < 0.03 C Malli esim. FLIR C2 E6 E50bx T420bx T620bx Hintataso alle 1000 n 3000 n 5000 n n (v 2015) Isännöitsijät Suuntaa antavat mittaukset Patterin lämpötilan mittaus Isojen eristevirheiden tarkastus Tuloilman lämpötilan mittaus Seinän, lattian, katon lämpötilan mittaus Työmaat Omatoiminen laadunvalvonta Ilmavuotojen paikannus Eristevirheiden havainnointi IV mittaukset Seinän, lattian, katon lämpötilan mittaus Konsultti Konsultointi ja raportointi Rakennusten lämpökuvaus RT kortin mukaisesti Lämpötilaindeksin käyttö Talotekniikan mittaukset Sisäilmatutkimukset Tutkimus Tutkimus ja kehitystehtävät Uusien sovellusten kehittäminen Rakennusfysikaalinen tutkimus Vaativien tutkimushankkeiden mittaukset Kehitystehtävät sauli@paloniitty.fi 7

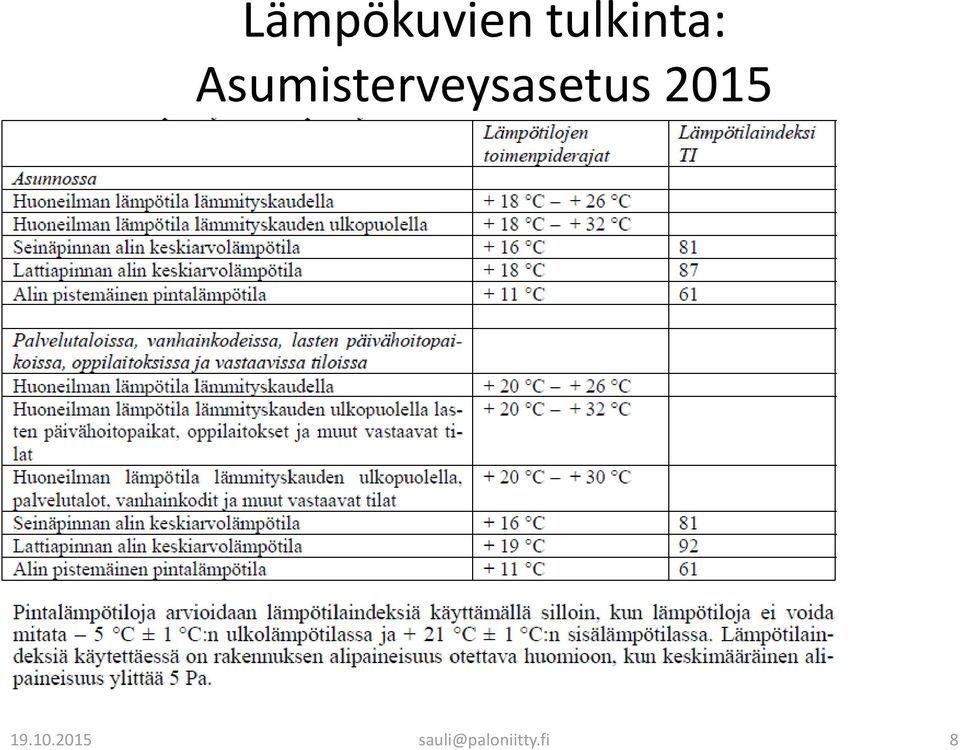

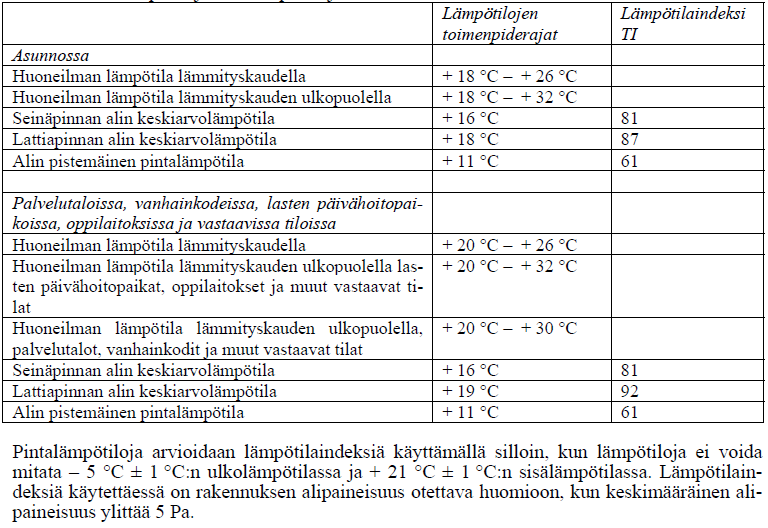

8 Lämpökuvien tulkinta: Asumisterveysasetus

9 Lämpökuvien tulkinta: Lämpötilaindeksin laskukaava Lämpötilaindeksi TI = (T sp -T o )/(T i -T o ) x 100% T sp =sisäpinnan lämpötila, T 0 =ulkolämpötila, T i =sisälämpötila) sauli@paloniitty.fi 9

10 Lämpökuvien tulkinta: Paine-eron huomioiminen lämpötilaindeksin toimenpiderajaa määritettäessä: Pintalämpötilavaatimukset: Asuin-ja oleskelutilat sisäpinnat Paine-ero Pa Lämpötilaindeksin toimenpideraja Ylipaineinen 61 * -0-5 Pa Pa 61% + (Paine-ero + 5Pa) * yli -30 Pa Säädetään ilmanvaihto * Ensisijaisesti pyritään säätämään ilmanvaihto siten että paine-ero on tasolla -0-5Pa sauli@paloniitty.fi 10

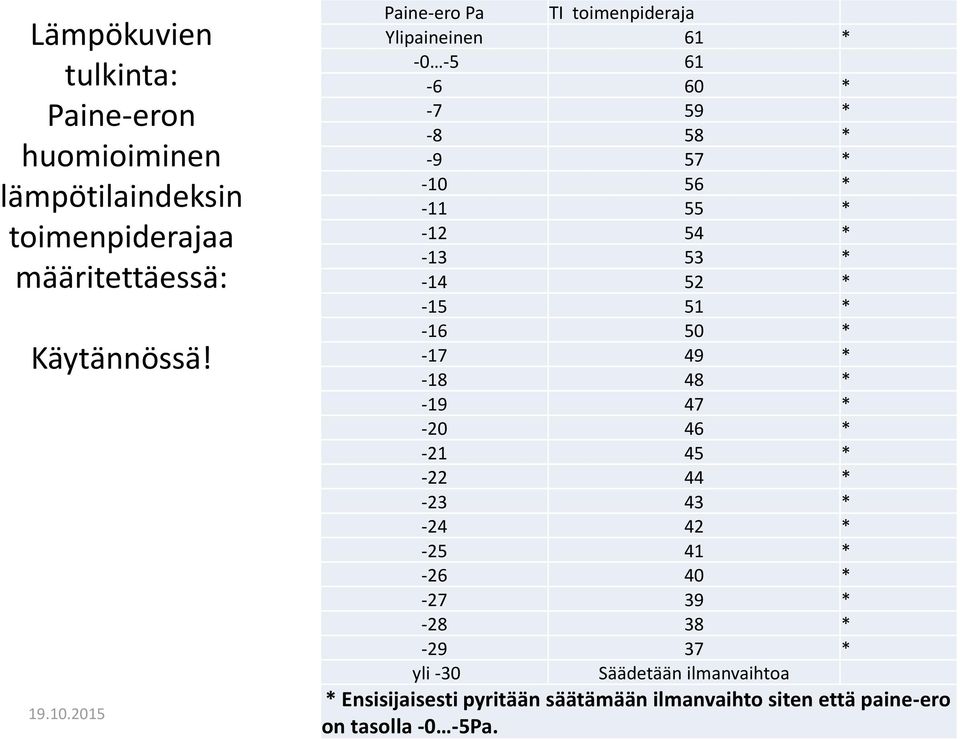

11 Lämpökuvien tulkinta: Paine-eron huomioiminen lämpötilaindeksin toimenpiderajaa määritettäessä: Käytännössä! Paine-ero Pa TI toimenpideraja Ylipaineinen 61 * * * * * * * * * * * * * * * * * * * * * * * * * yli -30 Säädetään ilmanvaihtoa * Ensisijaisesti pyritään säätämään ilmanvaihto siten että paine-ero on tasolla -0-5Pa sauli@paloniitty.fi 11

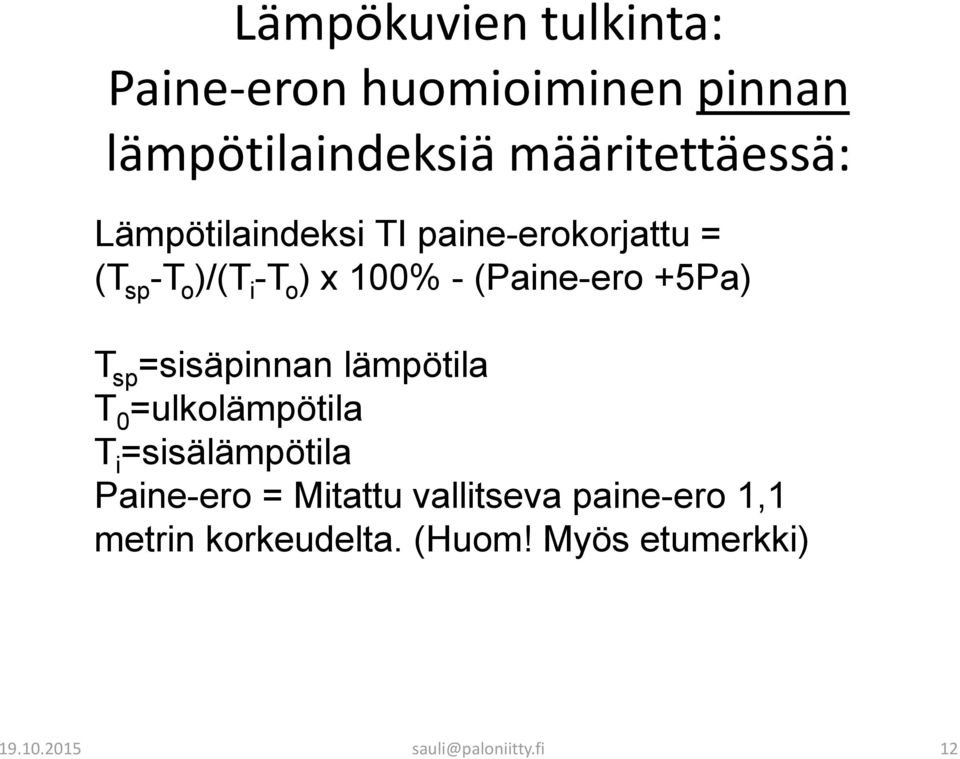

12 Lämpökuvien tulkinta: Paine-eron huomioiminen pinnan lämpötilaindeksiä määritettäessä: Lämpötilaindeksi TI paine-erokorjattu = (T sp -T o )/(T i -T o ) x 100% - (Paine-ero +5Pa) T sp =sisäpinnan lämpötila T 0 =ulkolämpötila T i =sisälämpötila Paine-ero = Mitattu vallitseva paine-ero 1,1 metrin korkeudelta. (Huom! Myös etumerkki) sauli@paloniitty.fi 12

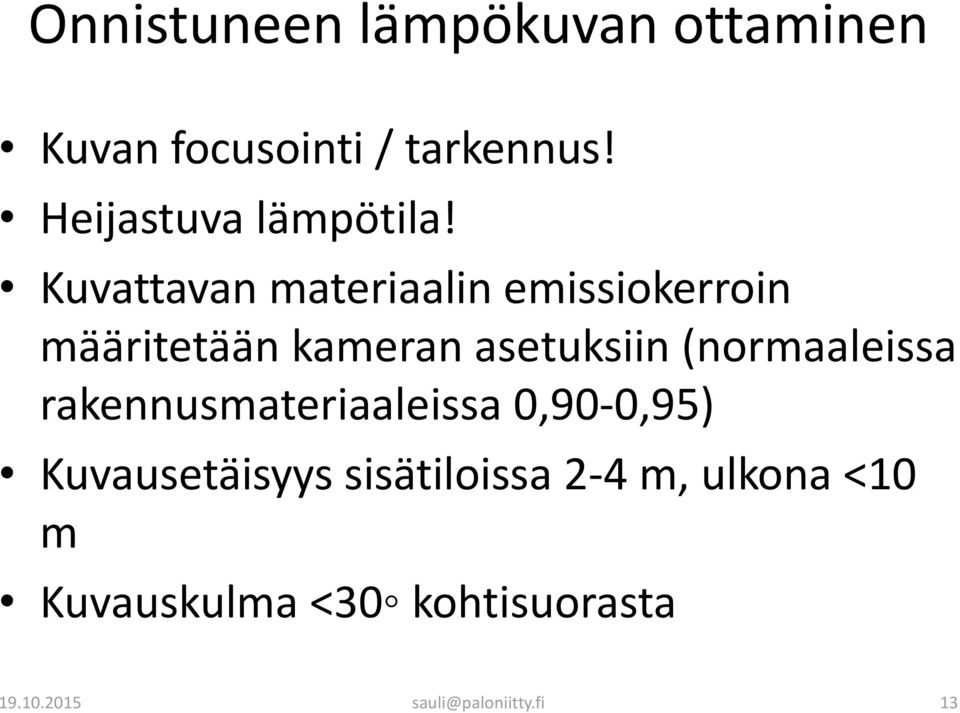

13 Onnistuneen lämpökuvan ottaminen Kuvan focusointi / tarkennus! Heijastuva lämpötila! Kuvattavan materiaalin emissiokerroin määritetään kameran asetuksiin (normaaleissa rakennusmateriaaleissa 0,90-0,95) Kuvausetäisyys sisätiloissa 2-4 m, ulkona <10 m Kuvauskulma <30 kohtisuorasta sauli@paloniitty.fi 13

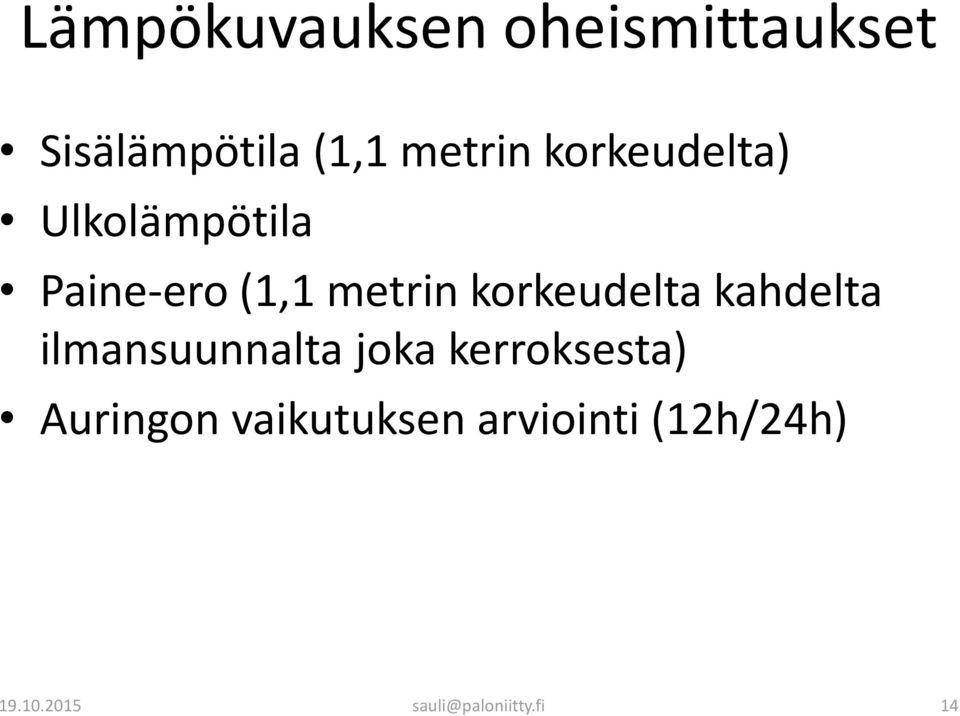

14 Lämpökuvauksen oheismittaukset Sisälämpötila (1,1 metrin korkeudelta) Ulkolämpötila Paine-ero (1,1 metrin korkeudelta kahdelta ilmansuunnalta joka kerroksesta) Auringon vaikutuksen arviointi (12h/24h)

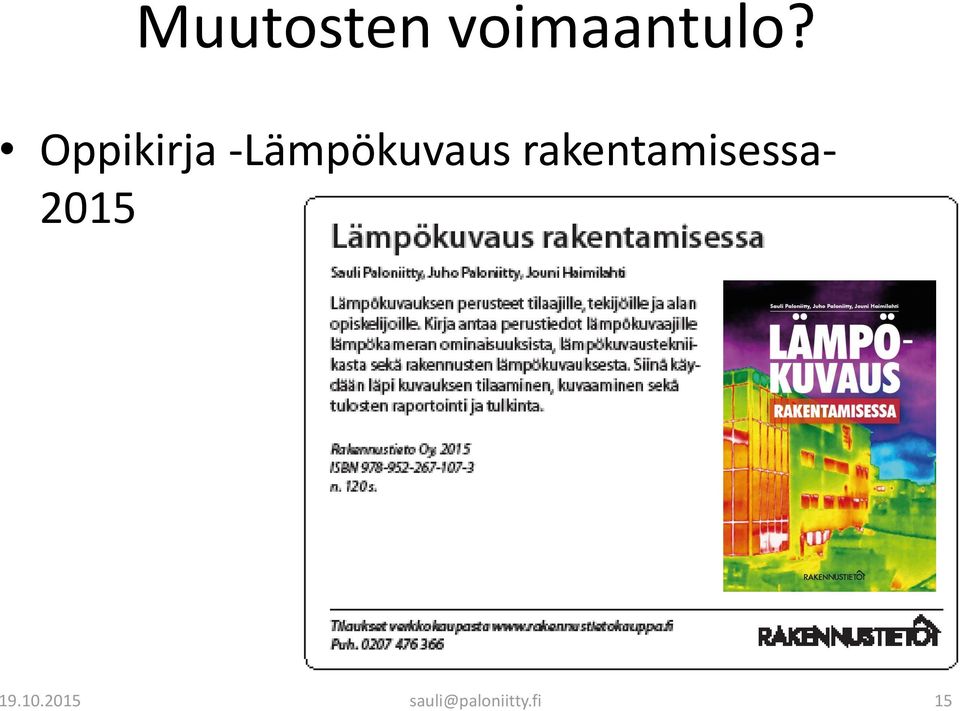

15 Muutosten voimaantulo? Oppikirja -Lämpökuvaus rakentamisessa

16 Muutosten voimaantulo? RT-kortin ja RATU-kortin päivitys
