TIIVEYSMITTAUSRAPORTTI

Transkriptio

1 TIIVEYSMITTAUSRAPORTTI Mittauksentie Mittala Projektinumero Ilmatiiveysluokitus q50 n50 Alle 0,6 A 0,7-1,0 B 0,8 0,8 1,1-1,5 1,6-2,0 2,1-3,0 3,1-4,0 Yli 4,1 C D E F G Heikki Jussila, Tutkimusjohtaja

2 YHTEENVETO Ilmatiiveysmittaus tehtiin standardin SFS EN (menetelmä B) mukaan. Mittauksessa suljettiin läpiviennit, ovet ja ikkunat. Oven paikalle asennettiin paineovilaitteisto, jonka avulla tuotettiin paine-ero mittausta varten ja mitattiin vuotoilmavirta. Lisäksi ilmatiiveys ja lämpöeristevaippa tarkistettiin lämpökameralla ja käsin tunnustellen alipaineessa. Tulokset: Rakennusvaipan ilmanvuotoluku q50 0,8 m3/m2 h (0,7... 0,9) Ilmanvuotoluku n50 0,8 1/h (0,7... 0,9) Tulosta voidaan pitää kiitettävänä. Vuonna kaikissa mittaamissamme uusissa pientaloissa keskimääräinen ilmanvuotoluku q50 oli 1,5. Se vaihtelee hieman muun muassa ulkoseinärakenteen mukaan. Kivitaloille se oli 1,2, puutaloille 1,4 ja hirsitaloille 1,9. Pari- ja rivitaloissa tuloksen määrittämiseen riittää RT mukaan yhden päätyasunnon mittaaminen. Tuloksena rakennukselle käytetään asuntomittausten keskiarvoa, jos useampia asuntoja mitataan esimerkiksi vuotokohtien selvittämistä varten. Virhettä mittaukseen voi aiheutua esimerkiksi tuulen vaikutuksesta, rakennuksen mittojen arviosta ja tiivistysmenetelmistä.

3 MITTAUKSEN YLEISTIEDOT Kohde Mittauksentie Mittala Asiakas Mittaaja Antti Asiakas Vertia Oy Antti Pesonen Laurinmäenkuja 3 A Helsinki Tutkimuspäivämäärä Raportin päivämäärä LISÄTIETOA TIIVEYSMITTAUKSESTA Tiiveysmittauksessa suljetaan läpiviennit, kuten ilmanvaihtokanavat, hormit ja viemäri. Sen jälkeen rakennukseen tuotetaan 50 pascalin alipaine ja mitataan ilmavirtaa, joka paine-eron ylläpitämiseen tarvitaan. Paine-ero tuotetaan yleensä erillisellä paineovilaitteistolla. Mitattu ilmavirta jaetaan rakennuksen ulkovaipan sisäpinta-alalla (alapohja, yläpohja ja seinät). Tuloksena saadaan ilmanvuotoluku q50, joka kertoo keskimääräisen ulkovaippaneliön läpi menevän vuotoilmavirran kuutioina tunnissa 50 pascalin paine-erossa. Paineoven asennus ja erilaisia tiivistysmenetelmiä (teippaus, muovitus, tiivistyspallot) Pieni ilmanvuotoluku kertoo rakentamisen laadusta ja tiivistämisen onnistumisesta. Hyvin tiivistetyssä talossa kosteusvaurion riski on pienempi ja ilmanvaihto on paremmin hallittavissa. Mitä pienempi ilmanvuotoluku talossa on, sen energiatehokkaampi se myös on. Hyvä tiiveys estää myös muun muassa pölyn, mikrobien ja melun pääsemisen ulkoa tai rakenteista sisätiloihin. Ilmatiiveysluku merkitään energiatodistukseen ja vaikuttaa rakennuksen energialuokkaan. Hyvä tiiveys vaikuttaa siten myös talon jälleenmyyntiarvoon. LIITTEET Tiiveysmittausohjelmiston raportti Mittauspöytäkirja

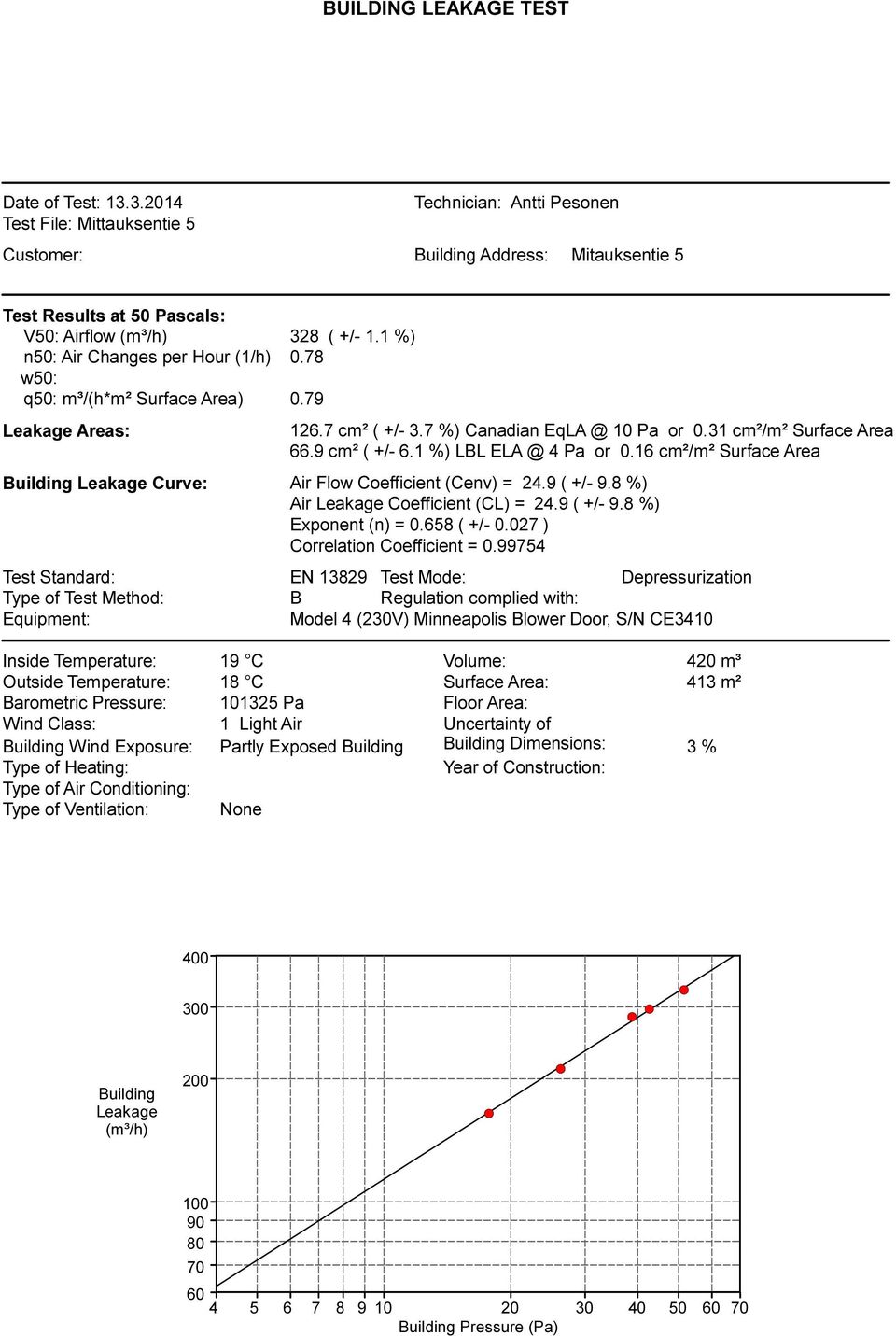

4

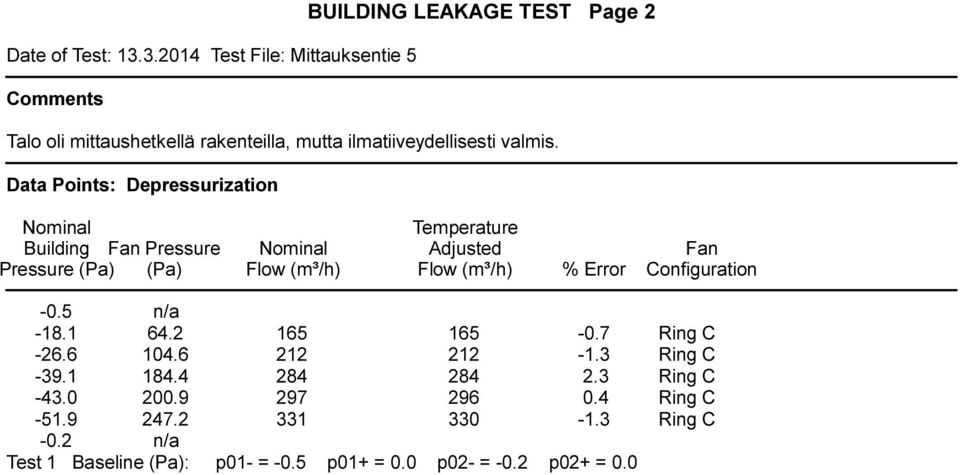

5

6 Mittauspöytäkirja Saapuminen paikalle, klo Tutkimuspäivämäärä Mittaaja Nimi Kohde Osoite Lämpömittarit ulos ja sisälle tasaantumaan Lasermittarin ja lämpökameran akut lataukseen (jos alhainen varaus) Sääolosuhteet mahdollistavat tiiveysmittauksen ja lämpökamerakuvauksen. Muutoin mittaus keskeytettävä. Postinumero Paikkakunta Talotehdas tai rakennusliike Talon tyyppi Omakotitalo Rivitalo Paritalo Kerrostalo Loma-asunto Muu Uudiskohde vai vanha rakennus Valmistumisvuosi (tai todennäköinen) Ulkoseinärakenne Tiivistykset ennen mittausta Ilmanvaihtokone Uudiskohde Vanha rakennus Täyspuutalo Puutalo, jossa rappaus tai tiilijulkisivu Kivitalo Hirsitalo Teräsrakenteinen Menetelmä Kytketty pois päältä Ei Ilmanvaihtokonetta Välineet Ilmastointikanavat Sisäpuolelta (tulo- ja poistoilmakanavat) Muovikannet Ulkopuolelta (jäte- ja ulkoilmakanavat) Tiivistyspallot Ilmanvaihtokoneen kohdalta Kohteessa ei ilmastointikanavia Palo- tai säätöpellit Liesituuletin Sisäpuolelta Muovikansi Ulkopuolelta Tiivistyspallot Kohteessa ei liesituuletinta Tulisijan savuhormi Ulkopuolelta Tiivistyspallot Sisäpuolelta Kohteessa ei tulisijaa Tulisijan korvausilma Ulkopuolelta Tiivistyspallot Sisäpuolelta Tulisijassa ei erillistä korvausilmakanavaa Kohteessa ei tulisijaa Viemärit Vettä hajulukkoihin Muovikannet Tiivistyspallot Keskuspölynimuri Ulkopuolelta Tiivistyspallot Sisäpuolelta Kohteessa ei keskuspölynimuria Tekninen tila Läpiviennit suljettu Tiivistyspallot Ei erillistä teknistä tilaa Puukiuas Sisäpuolelta Tiivistyspallot Ulkopuolelta Kohteessa ei puukiuasta Ikkunat, ovet ja muut Muut tiivistykset Kaikki ikkunat ja ovet suljettu Kaikki näkyvillä olevat muut väliaikaiset reiät tukittu Käytetty mittalaitteisto Tyyppi Malli Sarjanumero Kalibrointi Paineovi Minneapolis Blower CE3410 8/2011 Door Model 4 Paine-eromittari DG700E.E /2014 Lämpötila- ja kosteusmittari testo /206 9/2013 Lämpötila-, kosteus- ja tuulen nopeusmittari testo /206 9/2013

7 Lämpökamera Fluke Ti27 Ti27_9Hz /2012 Mittauksen rajaus Koko asunto Ei varastoa Ei autotallia Ei teknistä tilaa Olosuhteet mittauksen aikana Ulkoilmanpaine (Pa) Saatu ilmatieteen laitoksen lähimmältä asemalta Ulkolämpötila (C) Sisälämpötila (C) Tuulen nopeus keskimäärin (m/s) Mitattu avoimelta paikalta talon läheisyydestä Valokuva Valokuva kohteesta kansikuvaa varten Tuulen tulosuunta Pohjoisesta Koillisesta Etelästä Kaakosta Idästä Lounaasta Lännestä Luoteesta Ulkolämpötilan mittauskohta Pääoven vierestä varjosta Sisälämpötilan mittauskohta Olohuone Keittiö Eteinen Paineoven sijainti Pääoven paikalla Kohteen kerrosmäärä, pinta-alat ja ilmatilavuus Kerrosmäärä (kokonaislukuna) Alapohjan pinta-ala Yläpohjan pinta-ala Seinien pinta-ala (sis. ikkunat ja ovet) Sisävaipan pinta-ala Ilmatilavuus Pinta-alat ja tilavuus saatiin Energiaselvityksestä. Tarkistettu laser-etäisyysmittarilla alapohjan pinta-alan täsmäävyys. Piirustuksista Laser-etäisyysmittarilla Ilmanvuotokohtien paikannus Mahdollisesta ilmanvuotokohtien paikannuksesta erillinen ohje. Työmiesten tekemät korjaukset vuotokohtiin ennen tiiveysmittausta Ajettu 50 Pa alipaine ja tarkistettu tiivistysten pitävyys Kuvien paikat merkattu piirustuksiin, äänikommentit Kirjanpito vuotokohdista (erillinen paperi) Tulokset Kohteesta vähintään kuusi lämpökuvaa (vaikka ei olisi korjattavaa) n50 (1/h) q50 (m3/m2h) Lopputoimenpiteet Tiiveysmittausohjelmisto Tallennettu tulokset Current test file, bld-muoto Ilmanvaihtokone Kytketty takaisin päälle (jos on) Liesituuletin Kytketty takaisin päälle (jos on, huom. myös väliaikainen työmaaimuri) Poistettu tiivistykset Laitteisto kerätty: puhallin, paineoven kalusteet (kahdessa laukussa), kannettava tietokone, lämpökamera, muut mittalaitteet, mittalaitereppu, kahdet tikkaat, jatkojohto, tiivistyspakki Mittauspöytäkirja tarkistettu Mittaajan allekirjoitus
