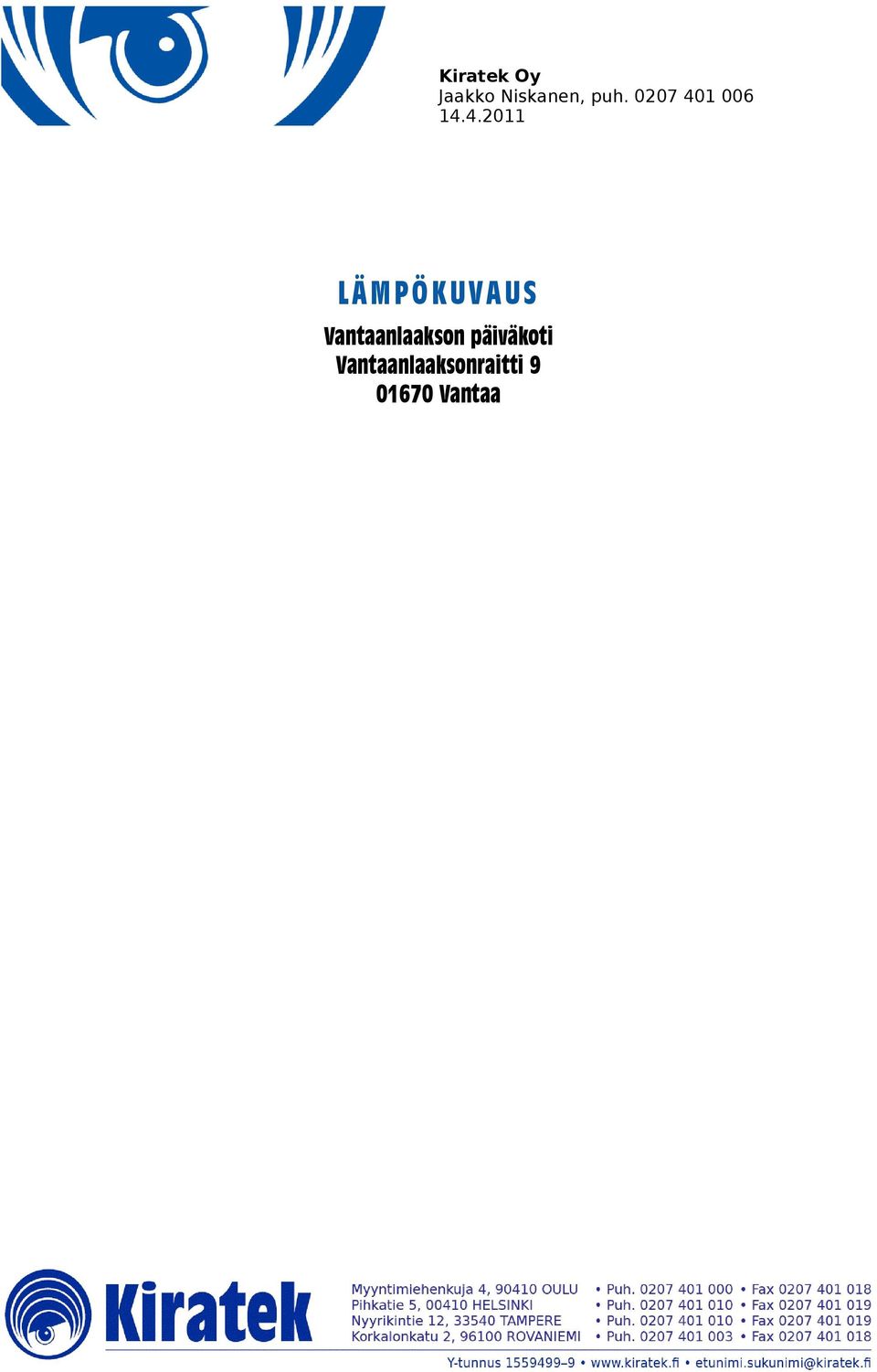

Kiratek Oy Jaakko Niskanen, puh LÄMPÖKUVAUS. Vantaanlaakson päiväkoti Vantaanlaaksonraitti Vantaa

Transkriptio

1 Kiratek Oy Jaakko Niskanen, puh LÄMPÖKUVAUS Vantaanlaaksonraitti Vantaa

2 2 Lämpökuvaus, Vantaa Kiratek Oy, Sisällysluettelo 1. KOHTEEN YLEISTIEDOT KOHTEEN KUVAUS Perustiedot Rakenteet LÄHTÖARVOT Mittauskalusto Ulko- ja sisäilman olosuhteet OHJEET JA MÄÄRÄYKSET Käsitteitä Terveydelliset ohjeet ja määräykset Rakenteelliset ohjeet ja määräykset RAJA-ARVOT KORJAUSLUOKITUS MITTAUSTULOKSET JOHTOPÄÄTÖKSET TOIMENPIDESUOSITUKSET LIITTEET... 8

3 3 Lämpökuvaus, Vantaa Kiratek Oy, KOHTEEN YLEISTIEDOT Kohde Vantaanlaaksonraitti Vantaa Tilaaja Vantaan Tilakeskus, Hankepalvelut, Rakennuttaminen Yhteyshenkilöt Mikko Krohn, p Jouni Räsänen p Vantaan kaupunki Tilakeskus, Rakennuttaminen Kielotie Vantaa Tutkimusajankohta Tutkimuksen tekijä Jaakko Niskanen Kiratek Oy Myyntimiehenkuja Oulu puh jaakko.niskanen@kiratek.fi Tutkimuksen tarkoitus Tutkimuksen tarkoituksena oli selvittää Vantaanlaakson päiväkodin ulkovaipan, ikkunoiden ja ovien mahdolliset eristeviat sekä ilmavuodot sisäpuolisella lämpökuvauksella perusparannuksen lähtötietojen selvittämistä varten.

4 4 Lämpökuvaus, Vantaa Kiratek Oy, KOHTEEN KUVAUS 2.1 Perustiedot Kuvauskohde on 1980-luvun puolivälissä valmistunut betonipilari-palkkirunkoinen tiiliverhottu päiväkotirakennus. Rakennusta on laajennettu 00-luvun alussa. Rakennuksessa on koneellinen tulo- ja poistoilmanvaihto. Lämmitysjärjestelmänä on vesikiertoinen patterilämmitys ja lämmöntuotto tapahtuu kaukolämmön avulla. 2.2 Rakenteet Rakennuksen rakennekerroksista ei ole varmuutta. Käytössä olevista pohja- ja leikkauspiirustuksista arvioituna rakenteet ovat seuraavat: Ulkoseinä, vanha osa betoni mineraalivilla tiilipintainen julkisivuelementti Ulkoseinä, laajennusosa tiili mineraalivilla tiili Alapohja pintamateriaali betonilaatta umpisolumuovi kantava alapohjalaatta Yläpohja mineraalivilla yläpohjan betonilaatta Kuva 1. Leikkauspiirustus, laajennusosa.

5 5 Lämpökuvaus, Vantaa Kiratek Oy, LÄHTÖARVOT Mittaukset suoritettiin normaalissa käyttötilanteessa, jolloin rakennuksen ilmanvaihto oli normaalissa käyttötilassa. Huonekaluja ei kaikista tiloista oltu saatu siirrettyä pois ulkoseinustoilta ja osaa tiloista oli tuuletettu ennen kuvauksia. Näiltä osin kuvauksen tuloksia ei voida pitää täysin vertailukelpoisena. Tilat joissa kalusteita ei oltu siirretty tai joita oli tuuletettu on merkitty pohjapiirustukseen liitteessä Mittauskalusto Lämpökamera: FLIR ThermaCAM B Lämpötila-, kosteus- ja paine-eromittari: Teknocalor TSI Velocicalc Plus Ulko- ja sisäilman olosuhteet Sisäilma keskimäärin Lämpötila C Suhteellinen kosteus 17% Paine-ero Ulkoilma Lämpötila - 5,3 C Suhteellinen kosteus 69 % Ilmanpaine - Tuuli itä 3 m/s Pilvisyys aurinkoinen 0/8 Huomiot ja havainnot: o Aurinko paistoi kuvaushetkellä kaakosta, mikä lämmitti eteläseinustan pintalämpötiloja ja sisäilman lämpötiloja jonkin verran. o Rakennuksen ilmanvaihto oli tasapainotettu, eli rakennuksessa ei ollut paine-eroa. Paineeron puutteen vuoksi kaikki ilmavuodot eivät näy kuvauksessa. 4. OHJEET JA MÄÄRÄYKSET 4.1 Käsitteitä Oleskeluvyöhyke Oleskeluvyöhyke on huoneen osa, joka rajoittuu lattiaan, yläpinta on 1,8 m korkeudella ja sivupinnat ovat 0,6 m etäisyydellä seinistä. Huoneilman lämpötila Ilman lämpötila mitattuna mistä tahansa oleskeluvyöhykkeeltä 1,1 m:n korkeudelta. Operatiivinen lämpötila Operatiivisella lämpötilalla tarkoitetaan huoneilman lämpötilan ja ihmistä ympäröivien pintojen säteilylämpötilojen keskiarvoa. Operatiivinen lämpötila kuvastaa huoneilman lämpötilasta poikkeavien pintalämpötilojen vaikutusta ihmisen lämmöntunteeseen. Operatiivinen lämpötila voi poiketa huomattavasti huoneilman lämpötilasta esimerkiksi huoneissa, joissa on suuria ikkunoita tai joiden alla on lämmittämättömiä ilmatiloja. Pistemäinen lämpötila Pistemäinen lämpötila on muualla kuin oleskeluvyöhykkeellä mitattu paikallinen lämpötila. Lämpötilaindeksi TI Lämpötilaindeksillä voidaan arvioida rakennuksen vaipan lämpöteknistä toimivuutta. Seinän ja lattian pintalämpötiloja arvioidaan ä käyttämällä silloin, kun lämpötilojen mitta-

6 6 Lämpökuvaus, Vantaa Kiratek Oy, uksia ei voida tehdä 5 C ± 1 C :n ulkolämpötilassa, ts. jos ulkolämpötila on alle 5 C tai yli 5 C (maks. + 5 C) mittaustoleranssi huomioon ottaen. Lämpötilaindeksi määritellään seuraavasti: TI = (Tsp To) / (Ti To) x 100 [%] TI = Tsp = sisäpinnan lämpötila, C Ti = sisäilman lämpötila, C To = ulkoilman lämpötila, C Normaali käyttötilanne Normaalilla käyttötilanteella tarkoitetaan olosuhteita, joissa mitattava tila sitä käytettäessä on. 4.2 Terveydelliset ohjeet ja määräykset Sosiaali- ja terveysministeriö: Asumisterveysohje 03, kohta 1, Huoneilman lämpötila s Rakenteelliset ohjeet ja määräykset Suomen rakentamismääräyskokoelma osat C3 ja C a2 5. RAJA-ARVOT LÄMPÖTILOJEN, LÄMPÖTILAINDEKSIEN JA ILMAN VIRTAUSNOPEUDEN OHJEELLISIA ARVOJA (Sosiaali- ja terveysministeriö: Asumisterveysohje 03, s. 17) Asunto ja muu oleskelutila välttävä taso TI hyvä taso TI Huoneilman lämpötila ( C) 1) 18 1) 2 ) 21 Operatiivinen lämpötila ( C) 18 2) Seinän lämpötila ( C) 3) 16 6) ) 87 Lattian lämpötila ( C) 3) 18 2) 6) 87 6) 97 Pistemäinen pintalämpötila ( C) 11 4) 6) ) 65 TI = Lämpötilaindeksi 1) Huoneilman lämpötila ei saa kohota yli 26 C, ellei lämpötilan kohoaminen johdu ulkoilman lämpimyydestä. Lämmityskaudella huoneilman lämpötilan ei tulisi ylittää C. 2) Palvelutaloissa, vanhainkodeissa, lasten päivähoitopaikoissa, oppilaitoksissa ja vastaavissa tiloissa huoneilman lämpötilan ja operatiivisen lämpötilan välttävä taso on C sekä lattian pintalämpötilan välttävä taso 19 C. 3) Keskiarvo standardin SFS 5511 mukaan määriteltynä, kun ulkoilman lämpötila on 5 C ja sisäilman lämpötila + 21 C. Jos mittausolosuhteet poikkeavat vertailuolosuhteista, käytetään ä. 4) Lämpötilaindeksiä 61 % vastaava pistemäinen pintalämpötila. Lämpötilaindeksi on laskettu n laskentakaavan mukaan vastaamaan 9 C pintalämpötilaa (huoneilman lämpötilaa 21 C ja suhteellista kosteutta 45 % vastaava kastepistelämpötila) kun ulkoilman lämpötila on 10 C ja sisäilman lämpötila 21 C. Ikkunan, seinännurkkien ja putkien läpiviennin alin hyväksyttävä pistemäinen pintalämpötila. 5) Ilman virtausnopeuden enimmäisarvo, joka määräytyy standardin SFS 5511 kuvan 7 vetokäyristä. 6) Jos huoneilman lämpötila on < 21 C pintalämpötiloja mitattaessa, seinän ja lattian sekä pistemäisen pintalämpötilan arvioina käytetään mittaustuloksista laskettua ä, jota verrataan taulukon 1 arvoihin.

7 7 6. KORJAUSLUOKITUS Asuin ja oleskelutiloihin soveltuva korjausluokitus: 1 Korjattava Lämpökuvaus, Vantaa Kiratek Oy, Pinnan lämpötila ei täytä Asumisterveysohjeen välttävää tasoa (ilmavuoto, eristevika). Heikentää oleellisesti rakenteiden rakennusfysikaalista toimintaa (esimerkiksi kosteusvaurio). TI < 61 % 2 Korjaustarve selvitettävä Korjaustarve on erikseen harkittava. Täyttää Asumisterveysohjeen välttävän tason, mutta ei täytä hyvää tasoa, TI % 3 Lisätutkimuksia Täyttää asumisterveydelle asetetut hyvän tason vaatimukset, mutta piilee tilan käyttötarkoitus huomioiden kosteus- ja lämpöteknisen toiminnan riski. On tarkasteltava rakenteen kosteustekninen toiminta tai tehtävä muita lisätutkimuksia (esimerkiksi tiiviysmittaus), TI > 65 % 4 Hyvä Täyttää hyvän tason vaatimukset. Ei korjaustoimenpiteitä. TI > 70 % 7. MITTAUSTULOKSET lämpökuvan numero kuva 1 Kohde/vika H17 RUOKAILU: Ikkunan iän ja rakenteen vuoksi umpiolasielementin alareuna on kylmä. Lämpötilaindeksi TI Korjausluokitus 42 - kuva 2 H12 TK: Ulko-ovi vetää kuva 3 kuva 4 H40 LIIKUNTAHUONE: Viite ilmavuodosta puulattian ja ulkoseinän liitoskohdassa. H40 LIIKUNTAHUONE: Viite eristeviasta tai rakenteellisesta kylmäsillasta ulkoseinän ja yläpohjan liitoskohdassa kuva 5 H40 LIIKUNTAHUONE/PARVI: Epätiivis yläpohjan tarkastusluukku kuva 6 H8 SOSIAALITILA: Hieman viileä ulkonurkka kuva 7 kuva 8 kuva 9 kuva 10 H7 TERVEYDENHOITO: Pieni viite ilmavuodosta tai kylmmäsillasta lattian ja ulkoseinän liitoskohdassa H1 RYHMÄHUONE: Viite ilmavuodosta tai rakenteellisesta kylmäsillasta vanhan osan ulkonurkassa lattian ja ulkoseinien liitoskohdassa. H1 RYHMÄHUONE: Pieni ilmavuoto tai kylmäsilta ulkoseinän ja yläpohjan liitoskohdassa. L HK TYÖTILA: Ilmavuotoa vanhan osan ja laajennusosan lattian/ulkoseinien liitoskohdassa kuva 11 L17 LEIKKI/LEPO: Pieni viite ilmavuodosta lattian ja ulkoseinien liitoskohdassa kuva 12 kuva 13 kuva 14 L21 PIENRYHMÄ: Ilmavuotoa vanhan osan ja laajennusosan lattian/ulkoseinien liitoskohdassa H30 LEIKKI/LEPO: Viite ilmavuodosta tai kylmäsillasta vanhan lattian/ulkoseinien liitoskohdassa H30 LEIKKI/LEPO: Viite ilmavuodosta tai kylmäsillasta vanhan lattian/ulkoseinien liitoskohdassa kuva H31 TK: Ulko-ovesta vetää kuva 16 H32 TK: Ulko-ovesta vetää kuva 17 kuva 18 kuva 19 kuva H33 RYHMÄHUONE: Viite ilmavuodosta tai kylmäsillasta lattian ja pilarin liitoskohdassa. H33 RYHMÄHUONE: Pieni ilmavuoto tai kylmäsilta ulkoseinän ja yläpohjan liitoskohdassa. H46 RYHMÄHUONE: Ikkunan iän ja rakenteen vuoksi umpiolasielementin alareuna ja välikarmi ovat kylmiä. H46 RYHMÄHUONE: Viite ilmavuodosta tai kylmäsillasta lattian ja ulkoseinien liitoskohdassa kuva 21 H39 TK: Ulko-ovesta vetää kuva 22 H42 TK: Ulko-ovesta vetää kuva 23 H51 LEIKKIKEITTIÖ: Viite ilmavuodosta tai kylmäsillasta lattian ja ulkoseinien liitoskohdassa kuva 24 H18 LÄMMÖNJAKOH.: Ovesta vetää ja oven lämmöneristyskyky on heikko. 33 1

8 8 8. JOHTOPÄÄTÖKSET Lämpökuvaus, Vantaa Kiratek Oy, Jatkuvaan oleskeluun tarkoitetuissa tiloissa, joissa alittaa arvon 61, eivät täytä Asumisterveysohjeen 03 mukaista välttävää tasoa ja ne tulisi korjata. Muilta osin toimenpiteet tulee miettiä tapauskohtaisesti. Pääsääntöisesti kohteen ulkovaippa on massiivisuutensa vuoksi tiivis, eikä tarvetta merkittäviin korjauksiin ole. Ikkunoiden ja ulko-ovien elinkaari alkaa olla lopuillaan ja niiden kautta tapahtuu vetoa ja energianhukkaa. Yläpohjan lämmöneristävyys on rakennusajankohdan tasolla ja se on heikohko. Paikoin lattian ja ulkoseinien ulkonurkkien liitoskohdissa havaittiin pieniä viitteitä ilmavuodoista tai kylmäsilloista. Ilmavuotojen kartoittaminen ei onnistunut, koska rakennuksessa ei kuvaushetkellä ollut paine-eroa. Käytännössä kuvauksessa havaittuja hieman viileitä nurkka-alueita voidaan pitää normaalina, mutta mahdollisten ilmavuotojen kartoittamiseksi suositellaan lattian ja ulkoseinien pistokoeluontoista lämpökuvaamista kuvaamista rakennuksen ollessa alipaineinen. Suositeltavinta olisi tehdä ilmavuotojen kartoitus ilmatiiveysmittauksen yhteydessä, jolloin rakennukseen tehdään alipaine erillisellä poistopuhaltimella. Tiiveysmittauksen yhteydessä ilmavuodot kartoitetaan lämpökameran ja/tai anemometrin avulla. Liitteenä 1 on mittausraportti (lämpökuvasivut), joissa on kuvakohtaiset analyysit poikkeavista kohdista. Liitteenä 2 ovat pohjapiirustus, joihin lämpökuvien ottokohdat on merkitty. 9. TOIMENPIDESUOSITUKSET 10. LIITTEET Mittausraportissa esitettyjen vikojen korjaaminen. Ikkunoiden ja ulko-ovien uusiminen tai tiivistyskorjaus Yläpohjan lisälämmöneristämistä tulee harkita seuraavan kattoremontin yhteydessä. Rakennuksen ilmatiiveysmittaus ja mahdollisten ilmavuotojen kartoittaminen lämpökuvaamalla ja/tai anemometrillä. Liite 1: Mittausraportti, lämpökuvasivut 24 sivua Liite 2: Pohjapiirustukset 1 sivu Liite 3: CD-levy Kiratek OY vastaa antamastaan lausunnosta konsulttitoiminnan yleisten sopimusehtojen mukaisesti (KSE 1995). Kiratek OY Jaakko Niskanen, RI

9 KUVA C 10.0 TILA: H17 RUOKAILU Kuvan aika 8:19:10 IR_1775.jpg Alueen maksimilämpötila (, Max) 21.9 C Alueen minimilämpötila (, Min) 6.6 C.3 C 23.0 C Pisteen () Yleiskuva ikkunarakenteen lämpöteknisestä tilanteesta. Ikkunan iän ja rakenteen vuoksi umpiolasielementin alareuna on kylmä. Tilannetta voidaan ikkunarakenteen vuoksi pitää osin ominaisuutena, mutta on huomioitava, että umpiolasielementin lämmöneristyskyky on heikentynyt iän myötä. Korjausluokka: - Umpiolasin uusiminen.

10 KUVA C TILA: H12 TK Kuvan aika 8:22:26 IR_1777.jpg Alueen maksimilämpötila (, Max) 21.7 C Alueen minimilämpötila (, Min) 7.4 C 19.8 C 23.0 C Pisteen () Ulko-ovi ovi vetää. Ovi alkaa olla elinkaarensa päässä. Korjausluokka: 1 Oven uusiminen tai tiivistyskorjaus.

11 KUVA C TILA: H40 LIIKUNTAHUONE Kuvan aika 8:23:56 IR_1778.jpg Alueen maksimilämpötila (, Max).3 C Alueen minimilämpötila (, Min) 16.2 C.0 C 23.0 C Pisteen () Viite ilmavuodosta puulattian ja ulkoseinän liitoskohdassa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna.

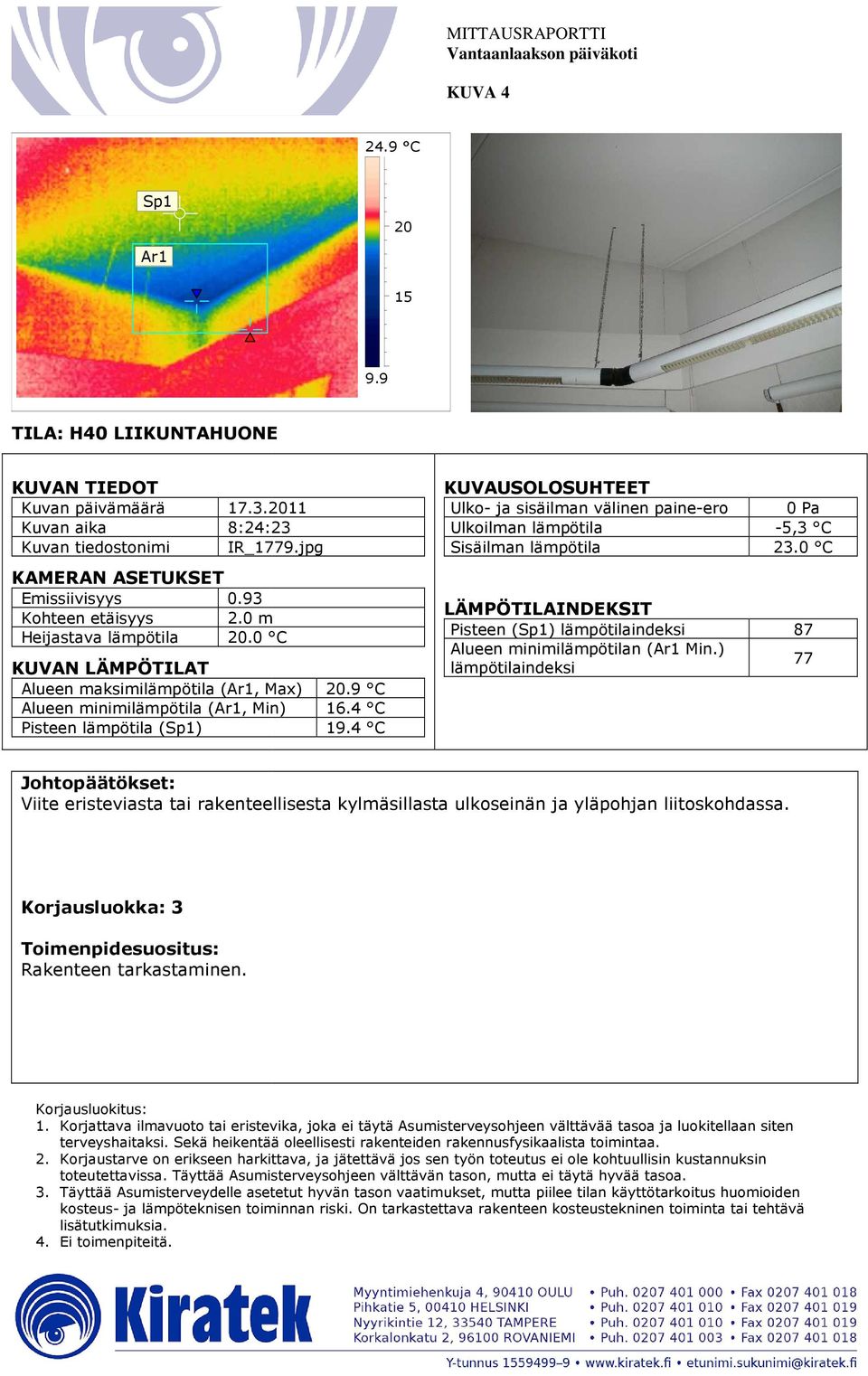

12 KUVA C 9.9 TILA: H40 LIIKUNTAHUONE Kuvan aika 8:24:23 IR_1779.jpg Alueen maksimilämpötila (, Max).9 C Alueen en minimilämpötila (, Min) 16.4 C 19.4 C 23.0 C Pisteen () Viite eristeviasta tai rakenteellisesta kylmäsillasta ulkoseinän ja yläpohjan liitoskohdassa. Korjausluokka: 3 Rakenteen tarkastaminen.

13 KUVA C 10.1 TILA: H40 LIIKUNTAHUONE/PARVI Kuvan aika 8:26:28 IR_1781.jpg Alueen maksimilämpötila (, Max) 22.1 C Alueen minimilämpötila (, Min) 12.2 C 19.7 C 23.0 C Pisteen () Epätiivis yläpohjan tarkastusluukku. Korjausluokka: 2 Luukun tiivistäminen ja tarvittaessa lisäeristys.

14 KUVA C 9.9 TILA: H8 SOSIAALITILA Kuvan aika 8:30:05 IR_1784.jpg Alueen maksimilämpötila (, Max) 17.5 C Alueen minimilämpötila (, Min) 14.1 C 16.5 C 23.0 C Pisteen () 77 Alueen minimilämpötilan lan ( Min.) 70 Hieman viileä ulkonurkka. Kaappi estää ilman normaalin kierron nurkassa, mikä laskee nurkan pintalämpötilaa. Korjausluokka: 4 Kaapin siirtäminen pois ulkoseinustalta. 2. Korjaustarve on erikseen harkittava, a, ja jätettävä jos sen työn toteutus ei ole kohtuullisin kustannuksin

15 KUVA C 9.9 TILA: H7 TERVEYDENHOITO Kuvan aika 8:31:39 IR_1785.jpg Alueen maksimilämpötila (, Max) 18.9 C Alueen minimilämpötila (, Min) 14.5 C 17.9 C 23.0 C Pisteen () Pieni viite ilmavuodosta tai kylmmäsillasta lattian ja ulkoseinän liitoskohdassa. Kaappi estää ilman normaalin kierron nurkassa, mikä laskee nurkan pintalämpötilaa. Korjausluokka: 4 Kaapin siirtäminen pois ulkoseinustalta. Rakenteen tiiviyden tarkastaminen alipaineistettuna.

16 KUVA C 10.0 TILA: H1 RYHMÄHUONE Kuvan aika 8:36:32 IR_1788.jpg Alueen maksimilämpötila (, Max).0 C Alueen minimilämpötila (, Min) 13.2 C 17.4 C 23.0 C Pisteen () Viite ilmavuodosta tai rakenteellisesta kylmäsillasta vanhan osan ulkonurkassa lattian ja ulkoseinien liitoskohdassa. Korjausluokka: 2 Rakenteen tarkastaminen ja tiivistys. terveyshaitaksi. Sekä heikentää oleellisesti llisesti rakenteiden rakennusfysikaalista toimintaa.

17 KUVA C TILA: H1 RYHMÄHUONE Kuvan aika 8:37:21 IR_1789.jpg Alueen maksimilämpötila (, Max) 22.3 C Alueen minimilämpötila (, Min) 19.0 C 21.7 C 23.0 C Pisteen () Pieni ilmavuoto tai kylmäsilta ulkoseinän ja yläpohjan liitoskohdassa. Korjausluokka: 3 Rakenteen tarkastaminen. toteutettavissa. Täyttää Asumisterveysohjeen sterveysohjeen välttävän tason, mutta ei täytä hyvää tasoa.

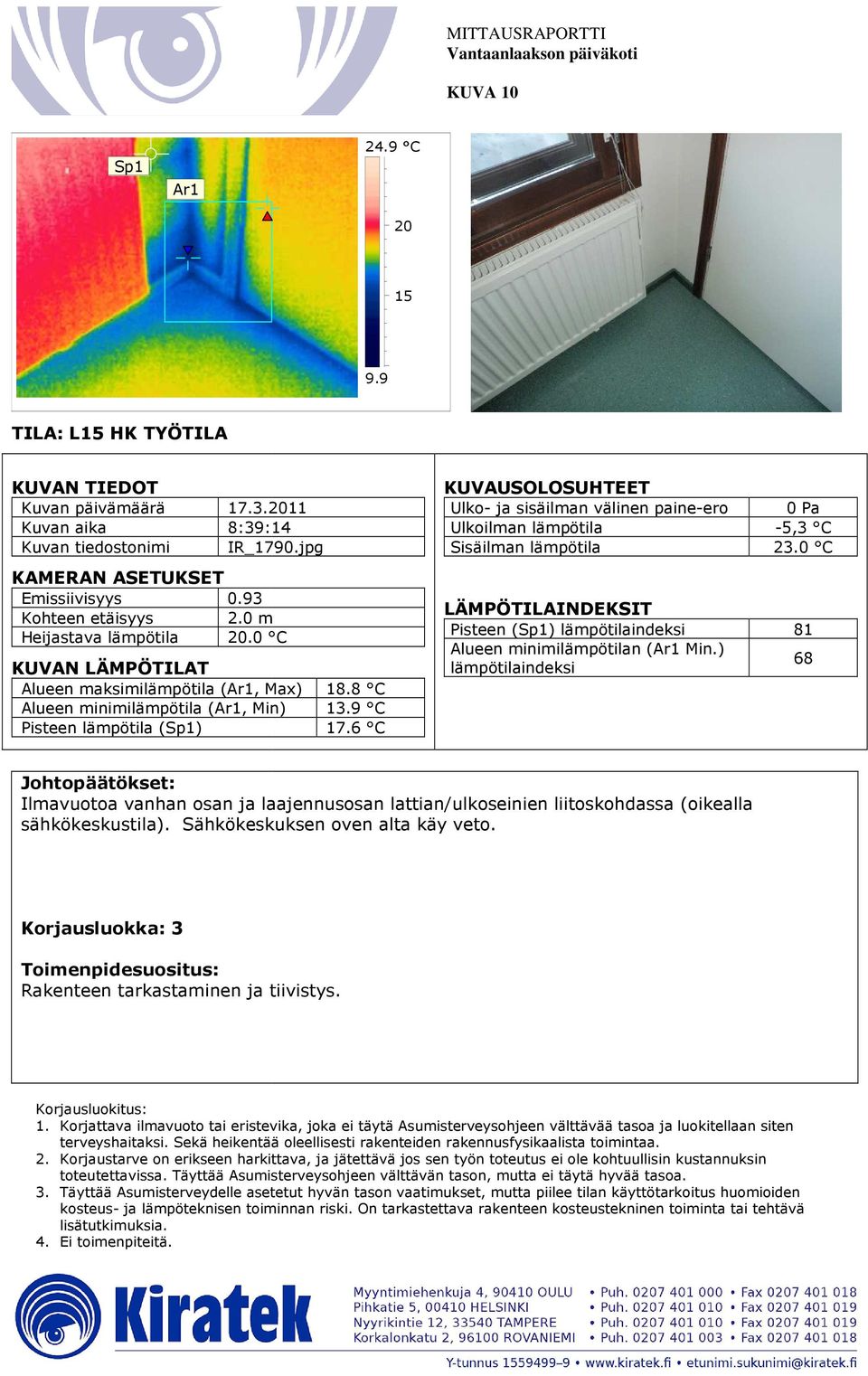

18 KUVA C 9.9 TILA: L HK TYÖTILA Kuvan aika 8:39:14 IR_1790.jpg Alueen maksimilämpötila (, Max) 18.8 C Alueen minimilämpötila (, Min) 13.9 C 17.6 C 23.0 C Pisteen () Ilmavuotoa vanhan osan ja laajennusosan lattian/ulkoseinien liitoskohdassa (oikealla sähkökeskustila). Sähkökeskuksen oven alta käy veto. Korjausluokka: 3 Rakenteen een tarkastaminen ja tiivistys.

19 KUVA C TILA: L17 LEIKKI/LEPO Kuvan aika 8:46:42 IR_1793.jpg Alueen maksimilämpötila (, Max).3 C Alueen minimilämpötila (, Min).2 C 19.9 C 25.0 C Pisteen () Pieni viite ilmavuodosta lattian ja ulkoseinien liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna. 2. Korjaustarve on erikseen harkittava, ja jätettävä tävä jos sen työn toteutus ei ole kohtuullisin kustannuksin

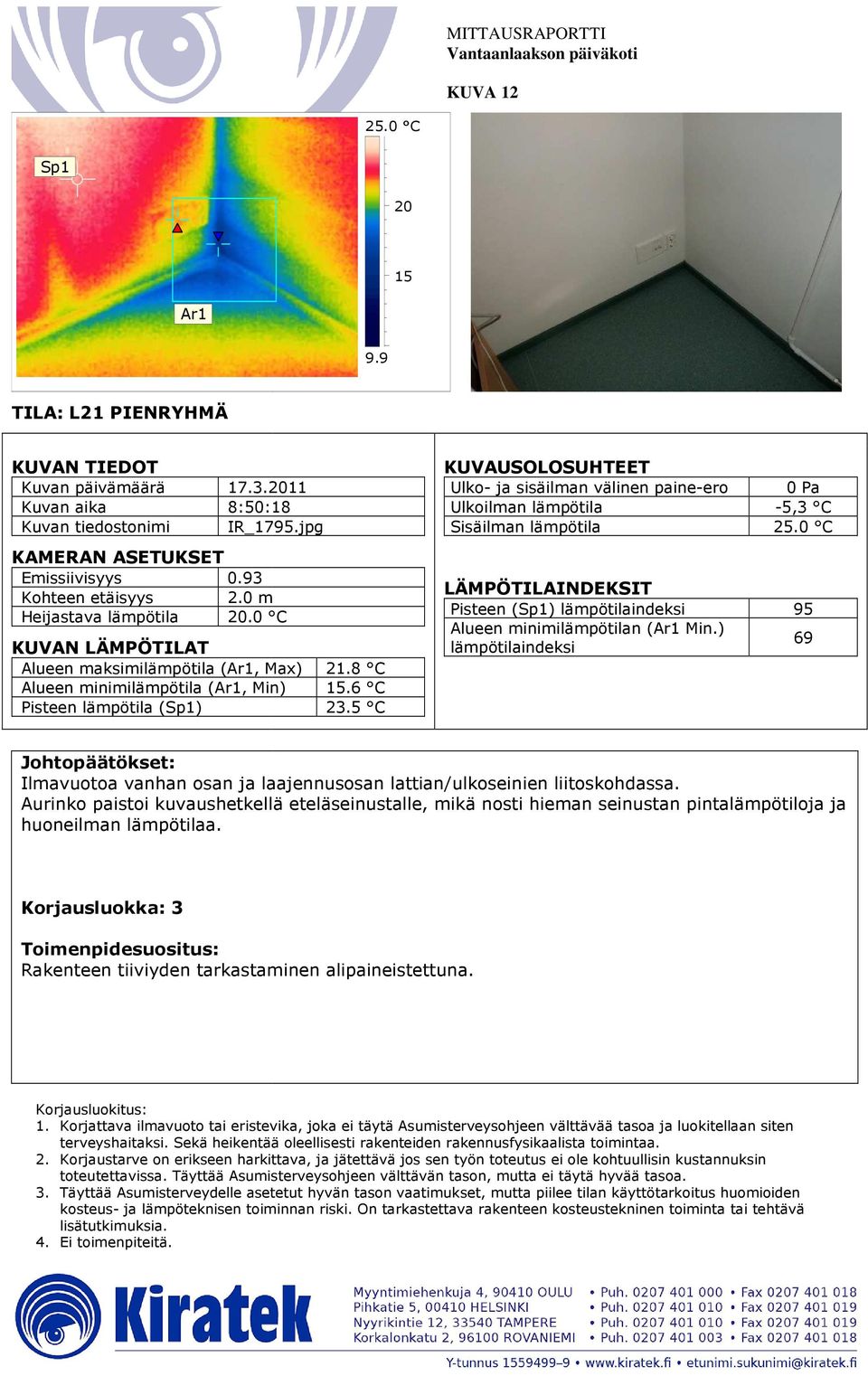

20 KUVA C 9.9 TILA: L21 PIENRYHMÄ Kuvan aika 8:50:18 IR_1795.jpg Alueen maksimilämpötila (, Max) 21.8 C Alueen minimilämpötila (, Min).6 C 23.5 C 25.0 C Pisteen () Ilmavuotoa vanhan osan ja laajennusosan lattian/ulkoseinien tian/ulkoseinien liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna.

21 KUVA C 10.0 TILA: H30 LEIKKI/LEPO Kuvan aika 8:51:48 IR_1796.jpg Alueen maksimilämpötila (, Max) 19.6 C Alueen minimilämpötila (, Min).5 C.7 C 25.0 C Pisteen () Viite ilmavuodosta tai kylmäsillasta vanhan lattian/ulkoseinien liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna.

22 KUVA C TILA: H30 LEIKKI/LEPO Kuvan aika 8:52:31 IR_1797.jpg Alueen maksimilämpötila (, Max) 21.1 C Alueen minimilämpötila (, Min) 14.6 C 19.7 C 25.0 C Pisteen () Viite ilmavuodosta tai kylmäsillasta vanhan lattian/ulkoseinien liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna. toteutettavissa. Täyttää Asumisterveysohjeen välttävän vän tason, mutta ei täytä hyvää tasoa.

23 KUVA 25.1 C TILA: H31 TK Kuvan aika 8:53:37 IR_1798.jpg Alueen maksimilämpötila (, Max) 18.2 C Alueen minimilämpötila (, Min) 11.2 C 17.6 C 25.0 C Pisteen () Ulko-ovesta ovesta vetää. Ovi alkaa olla elinkaarensa päässä. Ovea on käytetty hiljattain, joten mittaustulokset eivät ole täysin vertailukelpoisia. Korjausluokka: 1 Oven uusiminen tai tiivistyskorjaus.

24 KUVA C 10.0 TILA: H32 TK Kuvan aika 8:54:37 IR_1799.jpg Alueen maksimilämpötila (, Max) 19.5 C Alueen minimilämpötila (, Min) 11.2 C 18.7 C 23.0 C Pisteen () Ulko-ovesta ovesta vetää. Oven puurunkoisen sivupaneelin alaosassa ilmavuoto. Korjausluokka: 1 Oven uusiminen tai tiivistyskorjaus. terveyshaitaksi. Sekä heikentää oleellisesti sti rakenteiden rakennusfysikaalista toimintaa. 3. Täyttää tää Asumisterveydelle asetetut hyvän tason vaatimukset, mutta piilee tilan käyttötarkoitus huomioiden

25 KUVA C 10.0 TILA: H33 RYHMÄHUONE Kuvan aika 8:57:22 IR_1800.jpg Alueen maksimilämpötila (, Max) 19.0 C Alueen minimilämpötila (, Min).3 C 19.9 C 25.0 C Pisteen () Viite ilmavuodosta tai kylmäsillasta lattian ja pilarin liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna.

26 KUVA C TILA: H33 RYHMÄHUONE Kuvan aika 8:57:37 IR_1801.jpg Alueen maksimilämpötila (, Max) 23.5 C Alueen minimilämpötila (, Min) 21.4 C 24.5 C 25.0 C Pisteen () Pieni ilmavuoto tai kylmäsilta ulkoseinän ja yläpohjan liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tarkastaminen.

27 KUVA C TILA: H46 RYHMÄHUONE Kuvan aika 9:01:34 IR_1802.jpg Alueen maksimilämpötila (, Max) 23.0 C Alueen minimilämpötila (, Min) 11.1 C 22.3 C 23.0 C Pisteen () Yleiskuva ikkunarakenteen lämpöteknisestä tilanteesta. Ikkunan iän ja rakenteen vuoksi umpiolasielementin alareuna ja välikarmi ovat kylmiä. Tilannetta voidaan ikkunarakenteen vuoksi pitää osin ominaisuutena, mutta on huomioitava, että umpiolasielementin lämmöneristyskyky on heikentynyt iän myötä. Korjausluokka: - Umpiolasin uusiminen

28 KUVA 25.0 C 9.9 TILA: H46 RYHMÄHUONE Kuvan aika 9:04:33 IR_1803.jpg Alueen maksimilämpötila (, Max) 18.9 C Alueen minimilämpötila (, Min) 14.9 C 19.0 C 25.0 C Pisteen () Viite ilmavuodosta tai kylmäsillasta lattian ja ulkoseinien liitoskohdassa. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna.

29 KUVA C 10.0 TILA: H39 TK Kuvan aika 9:06:59 IR_1805.jpg Alueen maksimilämpötila (, Max) 23.1 C Alueen minimilämpötila (, Min) 12.7 C 18.3 C 23.0 C Pisteen () Ulko-ovesta ovesta vetää. Oven puurunkoisen sivupaneelin alaosassa ilmavuoto. Ovea on käytetty hiljattain, joten mittaustulokset eivät ole täysin vertailukelpoisia. Korjausluokka: 1 Oven uusiminen tai tiivistyskorjaus.

30 KUVA C TILA: H42 TK Kuvan aika 9:08:06 IR_1806.jpg Alueen maksimilämpötila (, Max) 17.4 C Alueen minimilämpötila (, Min) 9.8 C 17.0 C 23.0 C Pisteen () Ulko-ovesta ovesta vetää. Oven puurunkoisen sivupaneelin alaosassa ilmavuoto. Ovea on käytetty hiljattain, joten mittaustulokset eivät ole täysin vertailukelpoisia. Korjausluokka: 1 Oven uusiminen tai tiivistyskorjaus.

31 KUVA C 10.0 TILA: H51 LEIKKIKEITTIÖ Kuvan aika 9:09:30 IR_1807.jpg Alueen maksimilämpötila (, Max) 19.1 C Alueen minimilämpötila (, Min) 14.8 C 18.8 C 23.0 C Pisteen () Viite ilmavuodosta tai kylmäsillasta lattian ja ulkoseinien liitoskohdassa. a. Aurinko paistoi kuvaushetkellä eteläseinustalle, mikä nosti hieman seinustan pintalämpötiloja ja huoneilman lämpötilaa. Korjausluokka: 3 Rakenteen tiiviyden tarkastaminen alipaineistettuna.

32 KUVA C TILA: H18 LÄMMÖNJAKOH. Kuvan aika 9:19:24 IR_1809.jpg Alueen maksimilämpötila (, Max) 13.2 C Alueen minimilämpötila (, Min) 3.0 C 14.5 C.0 C Pisteen () Yleiskuva lämmönjakohuoneen ulko-ovesta. ovesta. Ovesta vetää ja oven lämmöneristyskyky on heikko. Sähköpääkeskuksen ovessa tilanne on vastaava. Korjausluokka: 1 Oven uusiminen tai tiivistyskorjaus.
