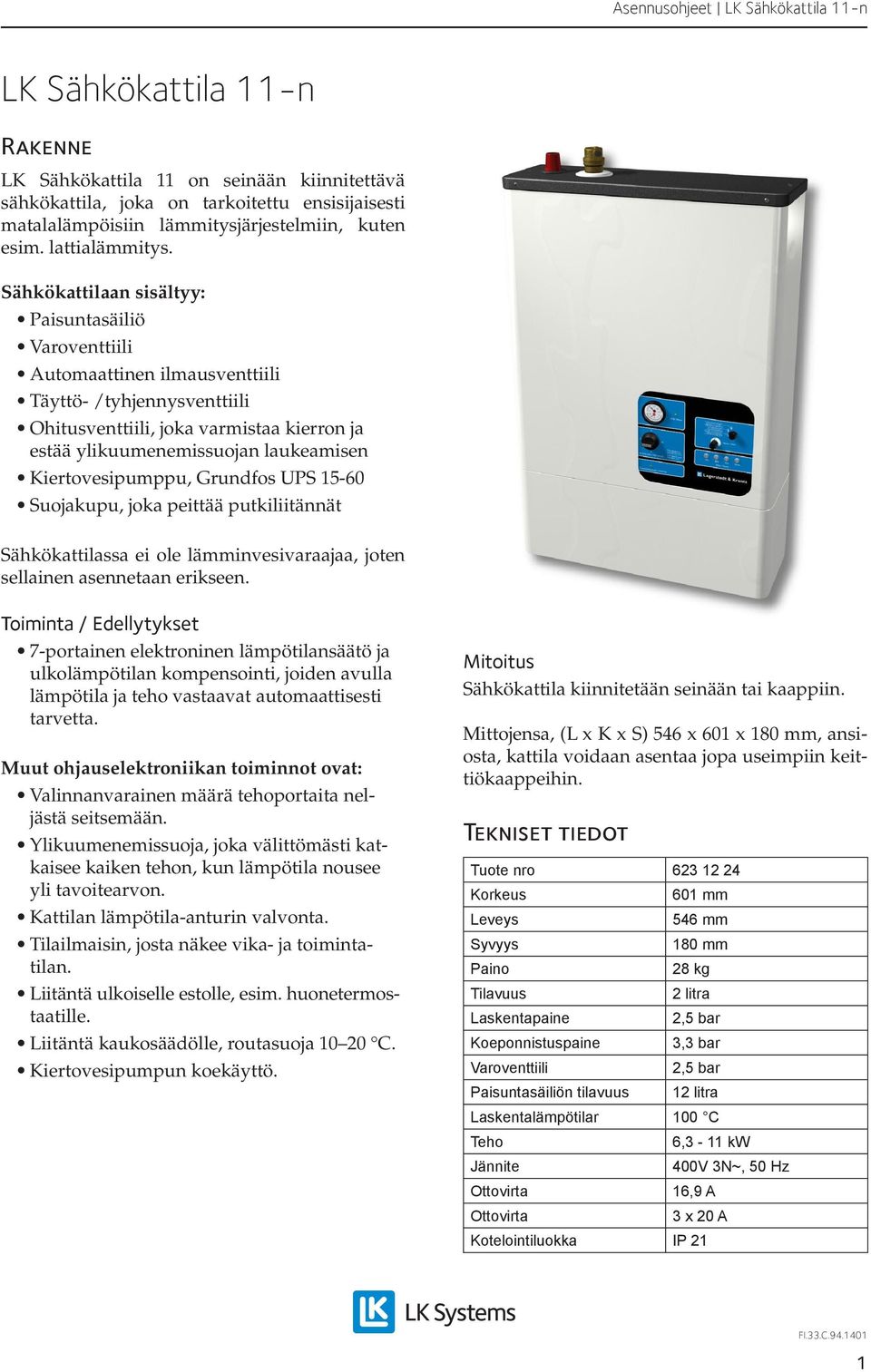

1 LK Sähkökattila 11-n Rakenne LK Sähkökattila 11 on seinään kiinnitettävä sähkökattila, joka on tarkoitettu ensisijaisesti matalalämpöisiin lämmitysjärjestelmiin, kuten esim. lattialämmitys. Sähkökattilaan sisältyy: Paisuntasäiliö Varoventtiili Automaattinen ilmausventtiili Täyttö- /tyhjennysventtiili Ohitusventtiili, joka varmistaa kierron ja estää ylikuumenemissuojan laukeamisen Kiertovesipumppu, Grundfos UPS 15-0 Suojakupu, joka peittää putkiliitännät Sähkökattilassa ei ole lämminvesivaraajaa, joten sellainen asennetaan erikseen. Toiminta / Edellytykset -portainen elektroninen lämpötilansäätö ja ulkolämpötilan kompensointi, joiden avulla lämpötila ja teho vastaavat automaattisesti tarvetta. Muut ohjauselektroniikan toiminnot ovat: Valinnanvarainen määrä tehoportaita neljästä seitsemään. Ylikuumenemissuoja, joka välittömästi katkaisee kaiken tehon, kun lämpötila nousee yli tavoitearvon. Kattilan lämpötila-anturin valvonta. Tilailmaisin, josta näkee vika- ja toimintatilan. Liitäntä ulkoiselle estolle, esim. huonetermostaatille. Liitäntä kaukosäädölle, routasuoja C. Kiertovesipumpun koekäyttö. Mitoitus Sähkökattila kiinnitetään seinään tai kaappiin. Mittojensa, (L x K x S) 54 x 01 x 180 mm, ansiosta, kattila voidaan asentaa jopa useimpiin keittiökaappeihin. Tekniset tiedot Tuote nro Korkeus Leveys Syvyys Paino Tilavuus Laskentapaine Koeponnistuspaine Varoventtiili Paisuntasäiliön tilavuus 01 mm 54 mm 180 mm 28 kg 2 litra 2,5 bar 3,3 bar 2,5 bar 12 litra Laskentalämpötilar 100 C Teho Jännite Ottovirta Ottovirta,3-11 kw 400V 3N~, 50 Hz 1,9 A 3 x 20 A Kotelointiluokka IP 21 1

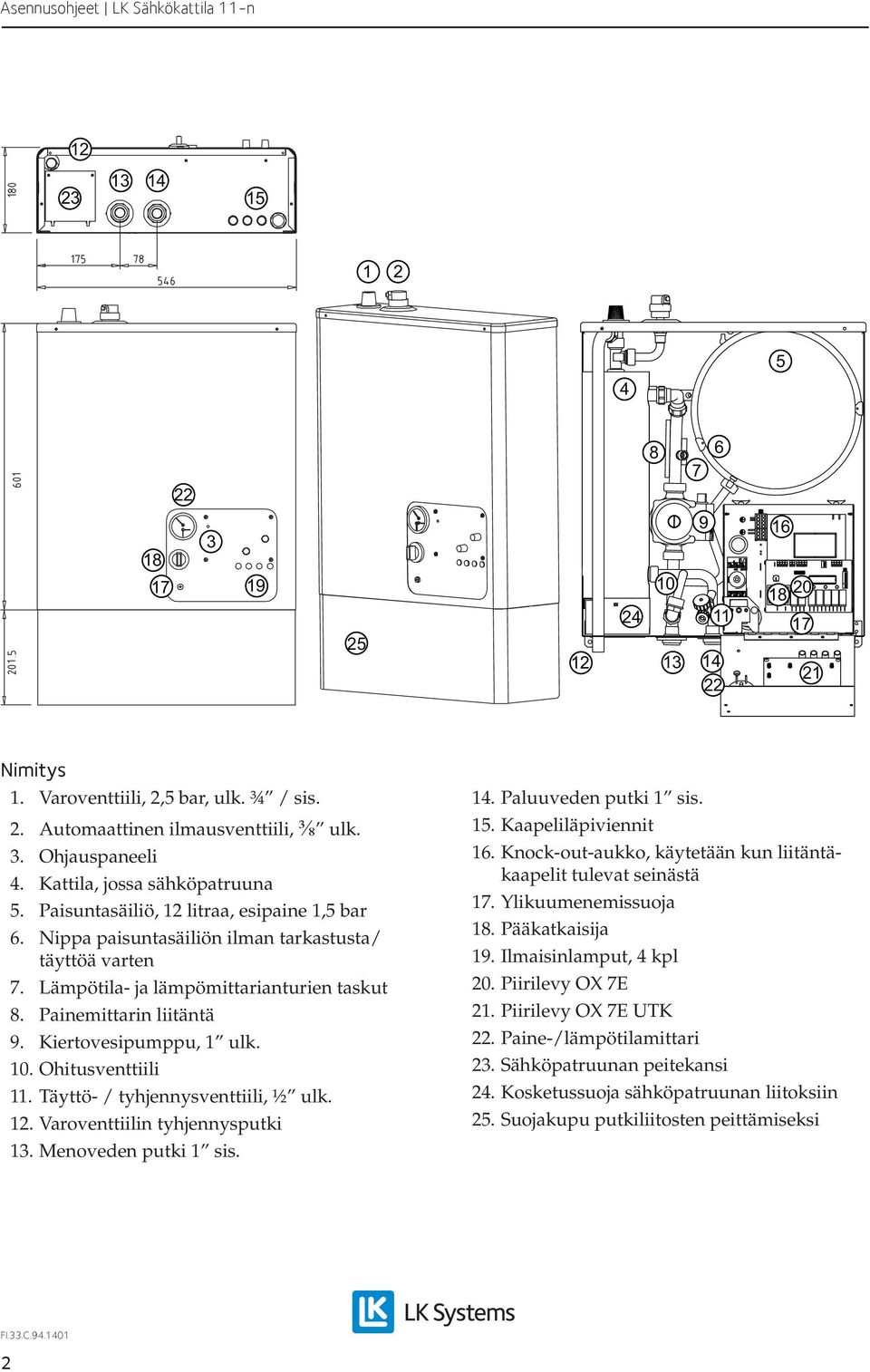

2 Nimitys 1. Varoventtiili, 2,5 bar, ulk. ¾ / sis. 2. Automaattinen ilmausventtiili, ⅜ ulk. 3. Ohjauspaneeli 4. Kattila, jossa sähköpatruuna 5. Paisuntasäiliö, 12 litraa, esipaine 1,5 bar. Nippa paisuntasäiliön ilman tarkastusta/ täyttöä varten. Lämpötila- ja lämpömittarianturien taskut 8. Painemittarin liitäntä 9. Kiertovesipumppu, 1 ulk. 10. Ohitusventtiili 11. Täyttö- / tyhjennysventtiili, ½ ulk. 12. Varoventtiilin tyhjennysputki 13. Menoveden putki 1 sis. 14. Paluuveden putki 1 sis. 15. Kaapeliläpiviennit 1. Knock-out-aukko, käytetään kun liitäntäkaapelit tulevat seinästä 1. Ylikuumenemissuoja 18. Pääkatkaisija 19. Ilmaisinlamput, 4 kpl 20. Piirilevy OX E 21. Piirilevy OX E UTK 22. Paine-/lämpötilamittari 23. Sähköpatruunan peitekansi 24. Kosketussuoja sähköpatruunan liitoksiin 25. Suojakupu putkiliitosten peittämiseksi 2

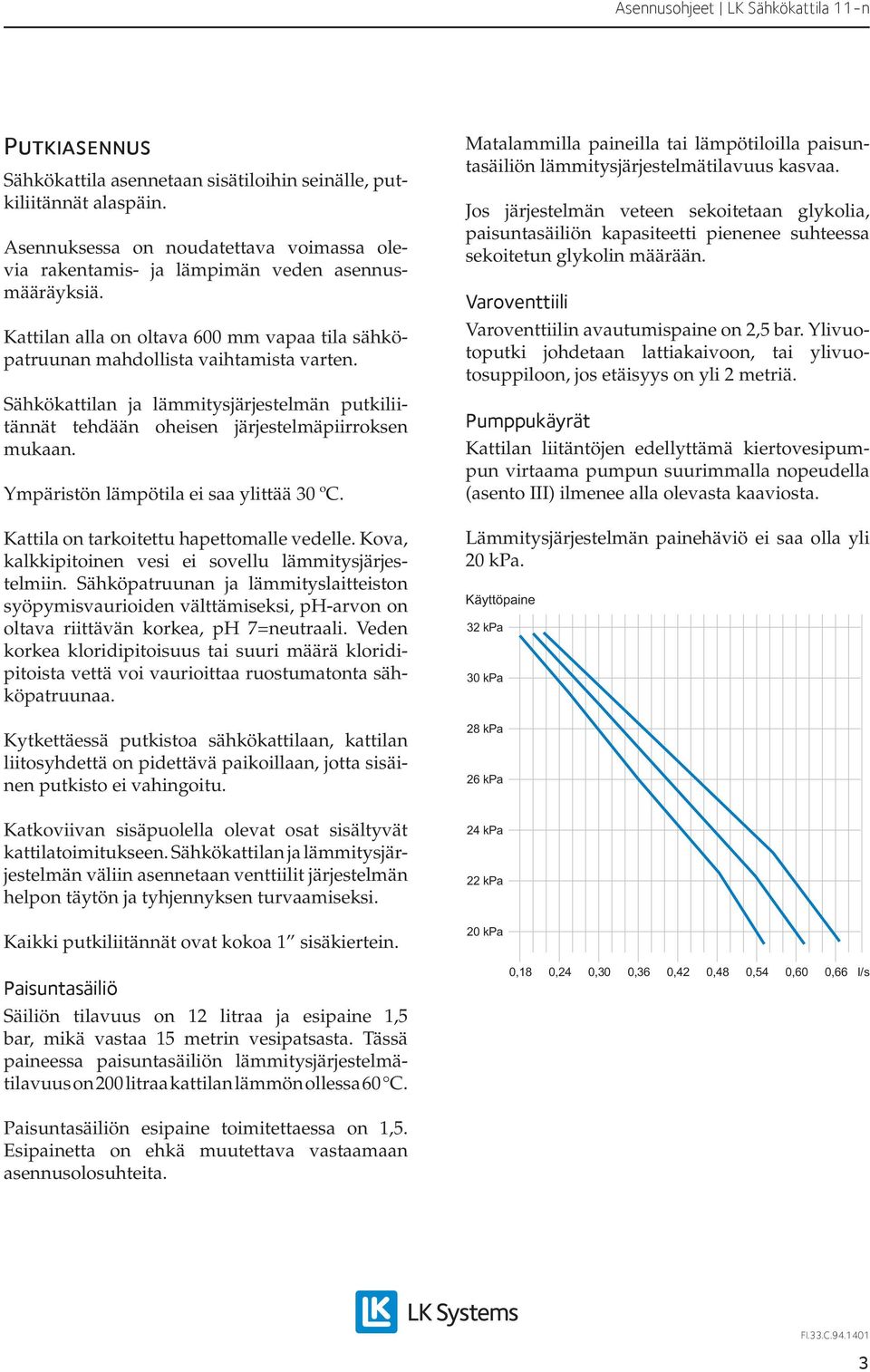

3 Putkiasennus Sähkökattila asennetaan sisätiloihin seinälle, putkiliitännät alaspäin. Asennuksessa on noudatettava voimassa olevia rakentamis- ja lämpimän veden asennusmääräyksiä. Kattilan alla on oltava 00 mm vapaa tila sähköpatruunan mahdollista vaihtamista varten. Sähkökattilan ja lämmitysjärjestelmän putkiliitännät tehdään oheisen järjestelmäpiirroksen mukaan. Ympäristön lämpötila ei saa ylittää 30 ºC. Kattila on tarkoitettu hapettomalle vedelle. Kova, kalkkipitoinen vesi ei sovellu lämmitysjärjestelmiin. Sähköpatruunan ja lämmityslaitteiston syöpymisvaurioiden välttämiseksi, ph-arvon on oltava riittävän korkea, ph =neutraali. Veden korkea kloridipitoisuus tai suuri määrä kloridipitoista vettä voi vaurioittaa ruostumatonta sähköpatruunaa. Kytkettäessä putkistoa sähkökattilaan, kattilan liitosyhdettä on pidettävä paikoillaan, jotta sisäinen putkisto ei vahingoitu. Matalammilla paineilla tai lämpötiloilla paisuntasäiliön lämmitysjärjestelmätilavuus kasvaa. Jos järjestelmän veteen sekoitetaan glykolia, paisuntasäiliön kapasiteetti pienenee suhteessa sekoitetun glykolin määrään. Varoventtiili Varoventtiilin avautumispaine on 2,5 bar. Ylivuotoputki johdetaan lattiakaivoon, tai ylivuotosuppiloon, jos etäisyys on yli 2 metriä. Pumppukäyrät Kattilan liitäntöjen edellyttämä kiertovesipumpun virtaama pumpun suurimmalla nopeudella (asento III) ilmenee alla olevasta kaaviosta. Lämmitysjärjestelmän painehäviö ei saa olla yli 20 kpa. Käyttöpaine 32 kpa 30 kpa 28 kpa 2 kpa Katkoviivan sisäpuolella olevat osat sisältyvät kattilatoimitukseen. Sähkökattilan ja lämmitysjärjestelmän väliin asennetaan venttiilit järjestelmän helpon täytön ja tyhjennyksen turvaamiseksi. Kaikki putkiliitännät ovat kokoa 1 sisäkiertein. Paisuntasäiliö Säiliön tilavuus on 12 litraa ja esipaine 1,5 bar, mikä vastaa 15 metrin vesipatsasta. Tässä paineessa paisuntasäiliön lämmitysjärjestelmätilavuus on 200 litraa kattilan lämmön ollessa 0 C. 24 kpa 22 kpa 20 kpa 0,18 0,24 0,30 0,3 0,42 0,48 0,54 0,0 0, l/s Paisuntasäiliön esipaine toimitettaessa on 1,5. Esipainetta on ehkä muutettava vastaamaan asennusolosuhteita. 3

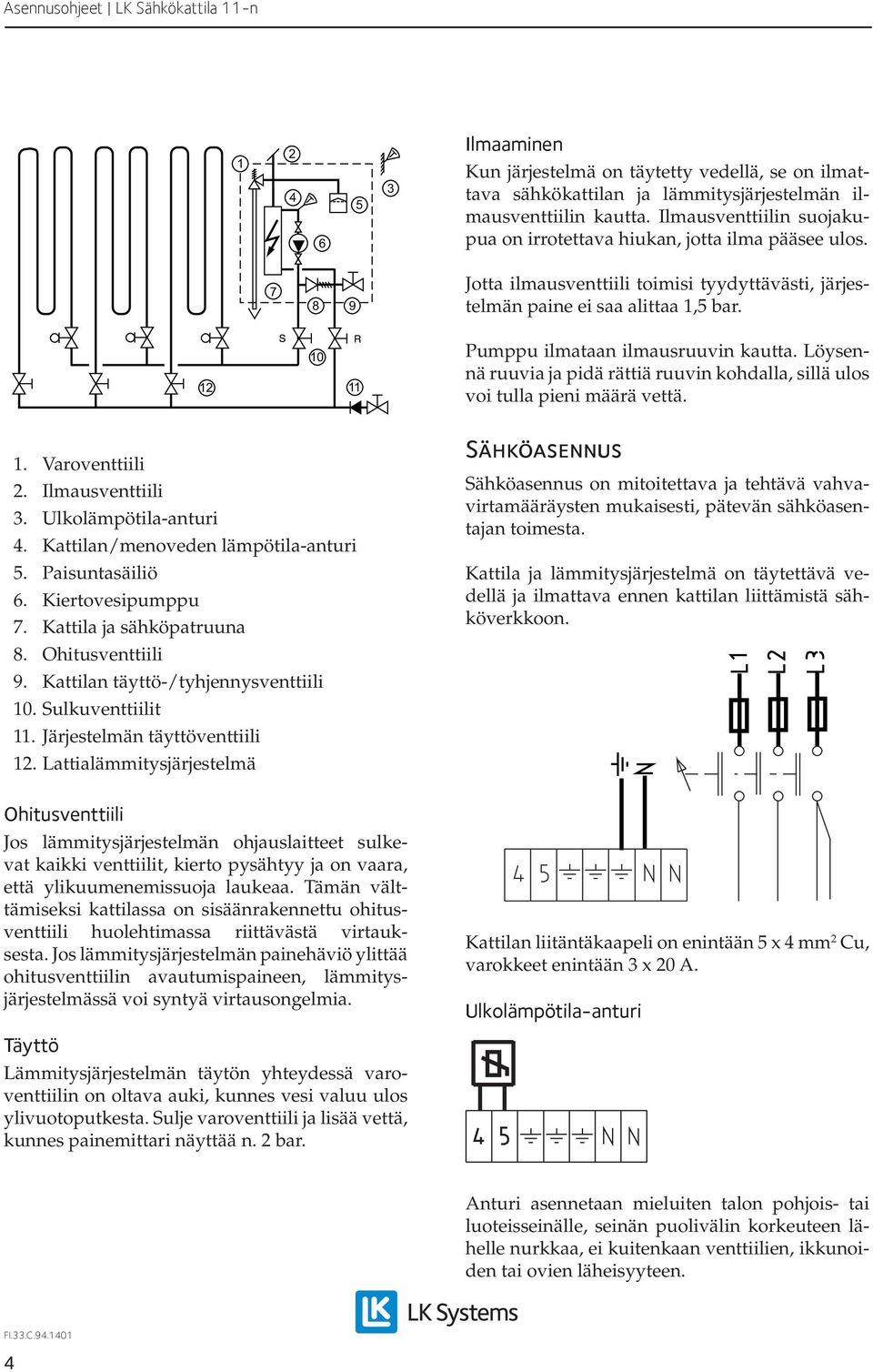

4 Ilmaaminen Kun järjestelmä on täytetty vedellä, se on ilmattava sähkökattilan ja lämmitysjärjestelmän ilmausventtiilin kautta. Ilmausventtiilin suojakupua on irrotettava hiukan, jotta ilma pääsee ulos. 8 9 Jotta ilmausventtiili toimisi tyydyttävästi, järjestelmän paine ei saa alittaa 1,5 bar Pumppu ilmataan ilmausruuvin kautta. Löysennä ruuvia ja pidä rättiä ruuvin kohdalla, sillä ulos voi tulla pieni määrä vettä. 1. Varoventtiili 2. Ilmausventtiili 3. Ulkolämpötila-anturi 4. Kattilan/menoveden lämpötila-anturi 5. Paisuntasäiliö. Kiertovesipumppu. Kattila ja sähköpatruuna 8. Ohitusventtiili 9. Kattilan täyttö-/tyhjennysventtiili 10. Sulkuventtiilit 11. Järjestelmän täyttöventtiili 12. Lattialämmitysjärjestelmä Sähköasennus Sähköasennus on mitoitettava ja tehtävä vahvavirtamääräysten mukaisesti, pätevän sähköasentajan toimesta. Kattila ja lämmitysjärjestelmä on täytettävä vedellä ja ilmattava ennen kattilan liittämistä sähköverkkoon. Ohitusventtiili Jos lämmitysjärjestelmän ohjauslaitteet sulkevat kaikki venttiilit, kierto pysähtyy ja on vaara, että ylikuumenemissuoja laukeaa. Tämän välttämiseksi kattilassa on sisäänrakennettu ohitusventtiili huolehtimassa riittävästä virtauksesta. Jos lämmitysjärjestelmän painehäviö ylittää ohitusventtiilin avautumispaineen, lämmitysjärjestelmässä voi syntyä virtausongelmia. Kattilan liitäntäkaapeli on enintään 5 x 4 mm 2 Cu, varokkeet enintään 3 x 20 A. Ulkolämpötila-anturi Täyttö Lämmitysjärjestelmän täytön yhteydessä varoventtiilin on oltava auki, kunnes vesi valuu ulos ylivuotoputkesta. Sulje varoventtiili ja lisää vettä, kunnes painemittari näyttää n. 2 bar. Anturi asennetaan mieluiten talon pohjois- tai luoteisseinälle, seinän puolivälin korkeuteen lähelle nurkkaa, ei kuitenkaan venttiilien, ikkunoiden tai ovien läheisyyteen. 4

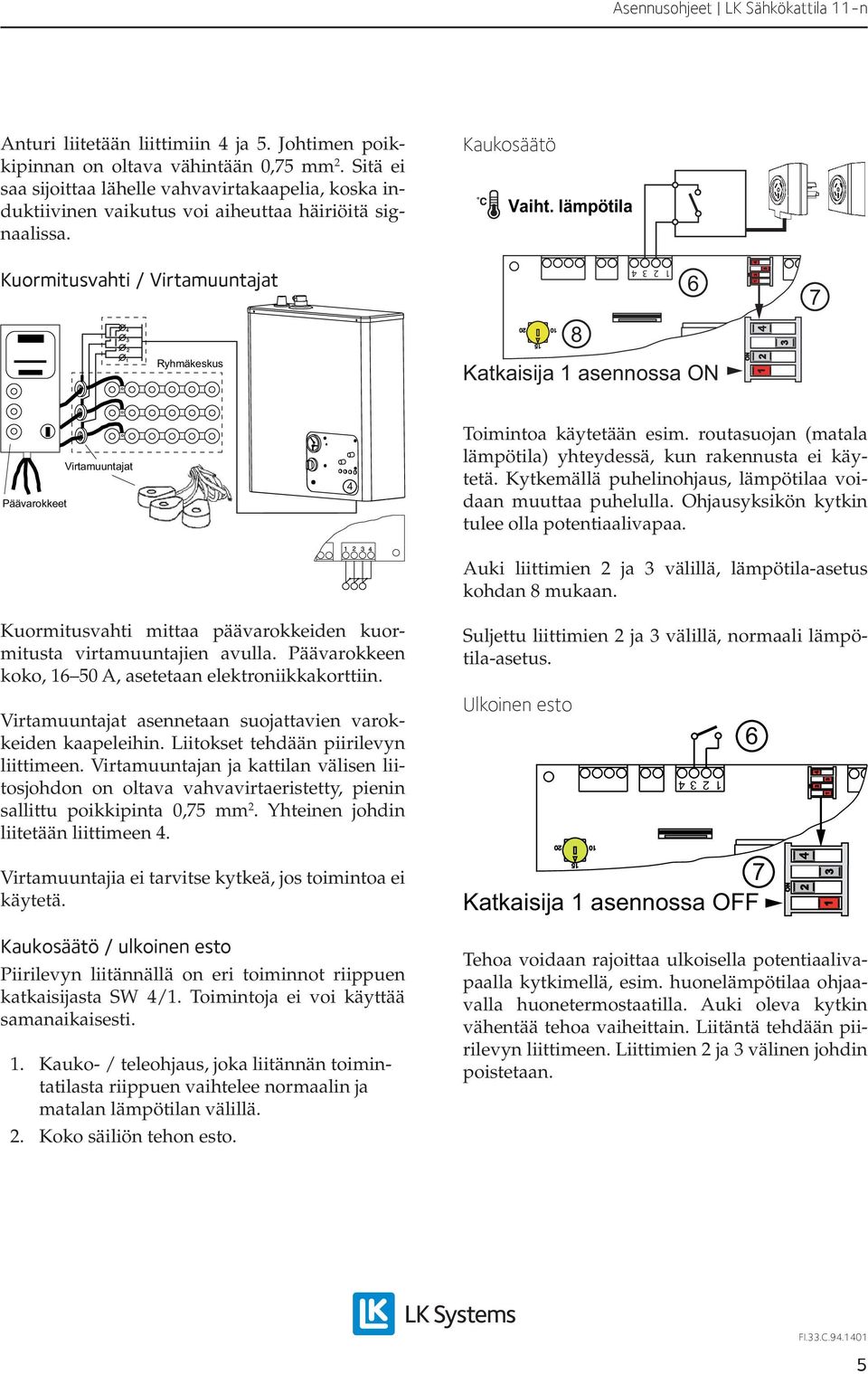

5 Anturi liitetään liittimiin 4 ja 5. Johtimen poikkipinnan on oltava vähintään 0,5 mm 2. Sitä ei saa sijoittaa lähelle vahvavirtakaapelia, koska induktiivinen vaikutus voi aiheuttaa häiriöitä signaalissa. Kaukosäätö Vaiht. lämpötila Kuormitusvahti / Virtamuuntajat Ryhmäkeskus Katkaisija 1 asennossa ON Päävarokkeet Virtamuuntajat 4 Toimintoa käytetään esim. routasuojan (matala lämpötila) yhteydessä, kun rakennusta ei käytetä. Kytkemällä puhelinohjaus, lämpötilaa voidaan muuttaa puhelulla. Ohjausyksikön kytkin tulee olla potentiaalivapaa. Auki liittimien 2 ja 3 välillä, lämpötila-asetus kohdan 8 mukaan. Kuormitusvahti mittaa päävarokkeiden kuormitusta virtamuuntajien avulla. Päävarokkeen koko, 1 50 A, asetetaan elektroniikkakorttiin. Virtamuuntajat asennetaan suojattavien varokkeiden kaapeleihin. Liitokset tehdään piirilevyn liittimeen. Virtamuuntajan ja kattilan välisen liitosjohdon on oltava vahvavirtaeristetty, pienin sallittu poikkipinta 0,5 mm 2. Yhteinen johdin liitetään liittimeen 4. Virtamuuntajia ei tarvitse kytkeä, jos toimintoa ei käytetä. Kaukosäätö / ulkoinen esto Piirilevyn liitännällä on eri toiminnot riippuen katkaisijasta SW 4/1. Toimintoja ei voi käyttää samanaikaisesti. 1. Kauko- / teleohjaus, joka liitännän toimintatilasta riippuen vaihtelee normaalin ja matalan lämpötilan välillä. 2. Koko säiliön tehon esto. Suljettu liittimien 2 ja 3 välillä, normaali lämpötila-asetus. Ulkoinen esto Katkaisija 1 asennossa OFF Tehoa voidaan rajoittaa ulkoisella potentiaalivapaalla kytkimellä, esim. huonelämpötilaa ohjaavalla huonetermostaatilla. Auki oleva kytkin vähentää tehoa vaiheittain. Liitäntä tehdään piirilevyn liittimeen. Liittimien 2 ja 3 välinen johdin poistetaan. 5

6 Tehon ohjaus 0 10 V signaalilla GND 0-10Vdc Jännitteen palauduttua kattila alkaa lämmittää korkeintaan kolmella tehoaskelella lopuissa portaissa on noin kahden tunnin viive Kattilan tehoa voidaan ohjata ulkoisella 0 10 V dc-signaalilla, joka vastaa % asennustehoa, katso alla. Liitäntä tehdään piirilevyn liittimeen. Liittimien 2 ja 3 välinen johdin poistetaan. Kytketyn tehon signaali ulos, 0 10 V GND 0-10V Kattilan toiminnan tarkistamiseksi jälleenkytkentäviive voidaan hetkellisesti kytkeä pois. Paina pikanäppäintä (SNABB) nro 13 ja pidä se alaspainettuna, kunnes tilailmaisimessa palaa jatkuva valo. Kattilan kytketty teho saadaan ulos 0 10 V dcsignaalina, joka vastaa % asennustehoa, katso alla. Liitäntä tehdään piirilevyn liittimeen. Liittimien 2 ja 3 välinen johdin ei vaikuta tähän toimintoon. Asennusteho Valittu tehoportaiden luku vastaa asennustehoa. Esimerkki: Asetus on tehty siten, että kattilan suurin sallittu teho on,9 kw. Tämä saavutetaan viiden portaan asetuksella.,9 kw vastaa asennustehoa. Jänniteohjauksella (0 10 V dc) vaaditaan 10 V, jotta askelletaan kaikki viisi porrasta. Vastaava pätee kytketyn tehon jännitesignaaliin. Kytkentäviive jännitekatkoksen jälkeen Normin mukaisesti yli kw sähkölämmitystehoon on asetettava jälleenkytkentäviive, kun teho kytketään takaisin yli kolme minuuttia kestäneen jännitekatkoksen jälkeen.

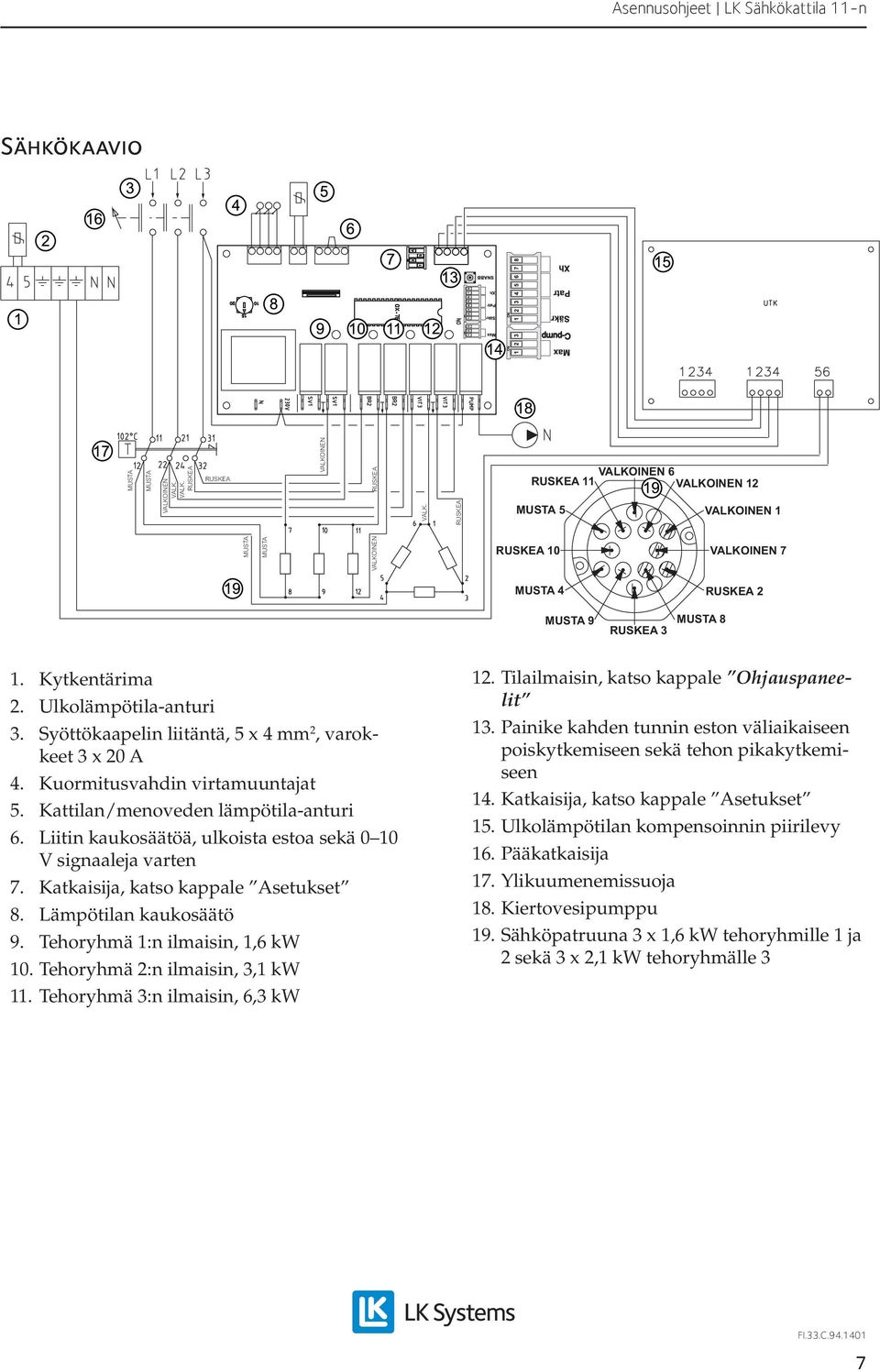

7 Sähkökaavio MUSTA MUSTA VALKOINEN VALK. VALK. RUSKEA RUSKEA VALKOINEN RUSKEA VALK. RUSKEA VALKOINEN RUSKEA 11 VALKOINEN 12 MUSTA 5 VALKOINEN 1 MUSTA MUSTA VALKOINEN RUSKEA 10 VALKOINEN MUSTA 4 RUSKEA 2 MUSTA 9 RUSKEA 3 MUSTA 8 1. Kytkentärima 2. Ulkolämpötila-anturi 3. Syöttökaapelin liitäntä, 5 x 4 mm 2, varokkeet 3 x 20 A 4. Kuormitusvahdin virtamuuntajat 5. Kattilan/menoveden lämpötila-anturi. Liitin kaukosäätöä, ulkoista estoa sekä 0 10 V signaaleja varten. Katkaisija, katso kappale Asetukset 8. Lämpötilan kaukosäätö 9. Tehoryhmä 1:n ilmaisin, 1, kw 10. Tehoryhmä 2:n ilmaisin, 3,1 kw 11. Tehoryhmä 3:n ilmaisin,,3 kw 12. Tilailmaisin, katso kappale Ohjauspaneelit 13. Painike kahden tunnin eston väliaikaiseen poiskytkemiseen sekä tehon pikakytkemiseen 14. Katkaisija, katso kappale Asetukset 15. Ulkolämpötilan kompensoinnin piirilevy 1. Pääkatkaisija 1. Ylikuumenemissuoja 18. Kiertovesipumppu 19. Sähköpatruuna 3 x 1, kw tehoryhmille 1 ja 2 sekä 3 x 2,1 kw tehoryhmälle 3

8 Asetukset ON OFF Kaukosäätö Katkaisija 1 asennossa ON Lämpötila-asetus kohdan 8 mukaan, kun kytkin on auki. Kun kytkin on suljettu, lämpötila-asetus on normaali. 8 Lämpötila kaukosäädössä Teho Virta L1 Virta L2 Virta L3 kw A A A Tehoporras Tehoryhmä 1; 15% 1, 3,9 3, ; 30% 3,1 3,9 3,9,8 2 3; 45% 4,,8,8, ; 55%,3 9,1 9,1 9,1 3 5; 0%, , ; 85% 9, , ; 100% 11 15,9 15,9 15, Esto, katkaisija 1 asennossa OFF, katso kappale Ulkoinen esto. ON OFF Esto Katkaisija 1 asennossa OFF Kaukosäätö, katkaisija 1 asennossa ON, katso kappale Kaukosäätö. 8

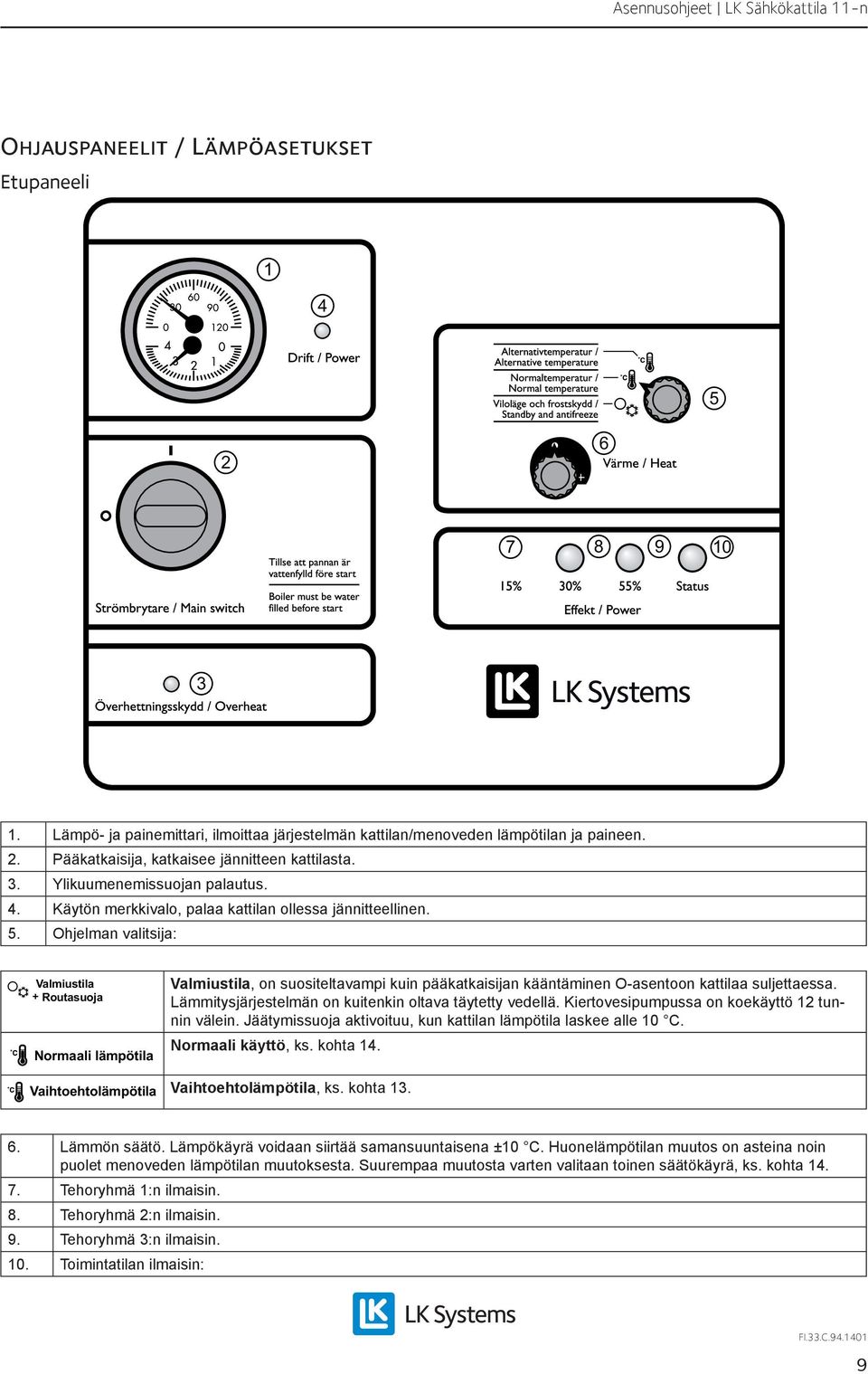

9 Ohjauspaneelit / Lämpöasetukset Etupaneeli Lämpö- ja painemittari, ilmoittaa järjestelmän kattilan/menoveden lämpötilan ja paineen. 2. Pääkatkaisija, katkaisee jännitteen kattilasta. 3. Ylikuumenemissuojan palautus. 4. Käytön merkkivalo, palaa kattilan ollessa jännitteellinen. 5. Ohjelman valitsija: Valmiustila Routasuoja Normaali lämpötila Valmiustila, on suositeltavampi kuin pääkatkaisijan kääntäminen O-asentoon kattilaa suljettaessa. Lämmitysjärjestelmän on kuitenkin oltava täytetty vedellä. Kiertovesipumpussa on koekäyttö 12 tunnin välein. Jäätymissuoja aktivoituu, kun kattilan lämpötila laskee alle 10 C. Normaali käyttö, ks. kohta 14. Vaihtoehtolämpötila Vaihtoehtolämpötila, ks. kohta 13.. Lämmön säätö. Lämpökäyrä voidaan siirtää samansuuntaisena ±10 C. Huonelämpötilan muutos on asteina noin puolet menoveden lämpötilan muutoksesta. Suurempaa muutosta varten valitaan toinen säätökäyrä, ks. kohta 14.. Tehoryhmä 1:n ilmaisin. 8. Tehoryhmä 2:n ilmaisin. 9. Tehoryhmä 3:n ilmaisin. 10. Toimintatilan ilmaisin: 9

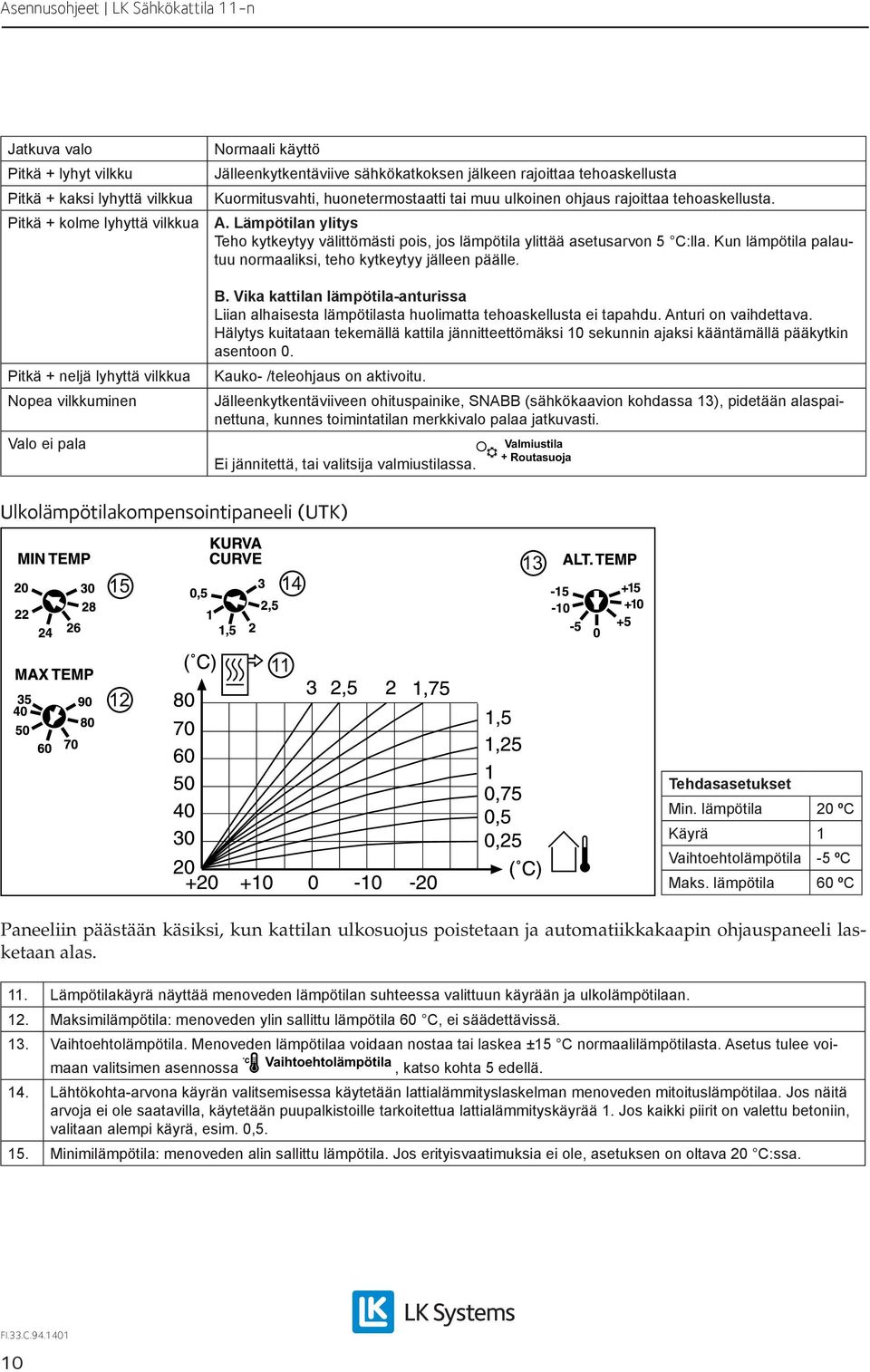

10 Jatkuva valo Pitkä + lyhyt vilkku Pitkä + kaksi lyhyttä vilkkua Pitkä + kolme lyhyttä vilkkua Pitkä + neljä lyhyttä vilkkua Nopea vilkkuminen Valo ei pala Normaali käyttö Jälleenkytkentäviive sähkökatkoksen jälkeen rajoittaa tehoaskellusta Kuormitusvahti, huonetermostaatti tai muu ulkoinen ohjaus rajoittaa tehoaskellusta. A. Lämpötilan ylitys Teho kytkeytyy välittömästi pois, jos lämpötila ylittää asetusarvon 5 C:lla. Kun lämpötila palautuu normaaliksi, teho kytkeytyy jälleen päälle. B. Vika kattilan lämpötila-anturissa Liian alhaisesta lämpötilasta huolimatta tehoaskellusta ei tapahdu. Anturi on vaihdettava. Hälytys kuitataan tekemällä kattila jännitteettömäksi 10 sekunnin ajaksi kääntämällä pääkytkin asentoon 0. Kauko- /teleohjaus on aktivoitu. Jälleenkytkentäviiveen ohituspainike, SNABB (sähkökaavion kohdassa 13), pidetään alaspainettuna, kunnes toimintatilan merkkivalo palaa jatkuvasti. Ei jännitettä, tai valitsija valmiustilassa. Valmiustila Routasuoja Ulkolämpötilakompensointipaneeli (UTK) Paneeliin päästään käsiksi, kun kattilan ulkosuojus poistetaan ja automatiikkakaapin ohjauspaneeli lasketaan alas. 11. Lämpötilakäyrä näyttää menoveden lämpötilan suhteessa valittuun käyrään ja ulkolämpötilaan. 12. Maksimilämpötila: menoveden ylin sallittu lämpötila 0 C, ei säädettävissä. Tehdasasetukset Min. lämpötila 20 ºC Käyrä 1 Vaihtoehtolämpötila -5 ºC Maks. lämpötila 0 ºC 13. Vaihtoehtolämpötila. Menoveden lämpötilaa voidaan nostaa tai laskea ±15 C normaalilämpötilasta. Asetus tulee voimaan valitsimen asennossa Vaihtoehtolämpötila, katso kohta 5 edellä. 14. Lähtökohta-arvona käyrän valitsemisessa käytetään lattialämmityslaskelman menoveden mitoituslämpötilaa. Jos näitä arvoja ei ole saatavilla, käytetään puupalkistoille tarkoitettua lattialämmityskäyrää 1. Jos kaikki piirit on valettu betoniin, valitaan alempi käyrä, esim. 0, Minimilämpötila: menoveden alin sallittu lämpötila. Jos erityisvaatimuksia ei ole, asetuksen on oltava 20 C:ssa. 10

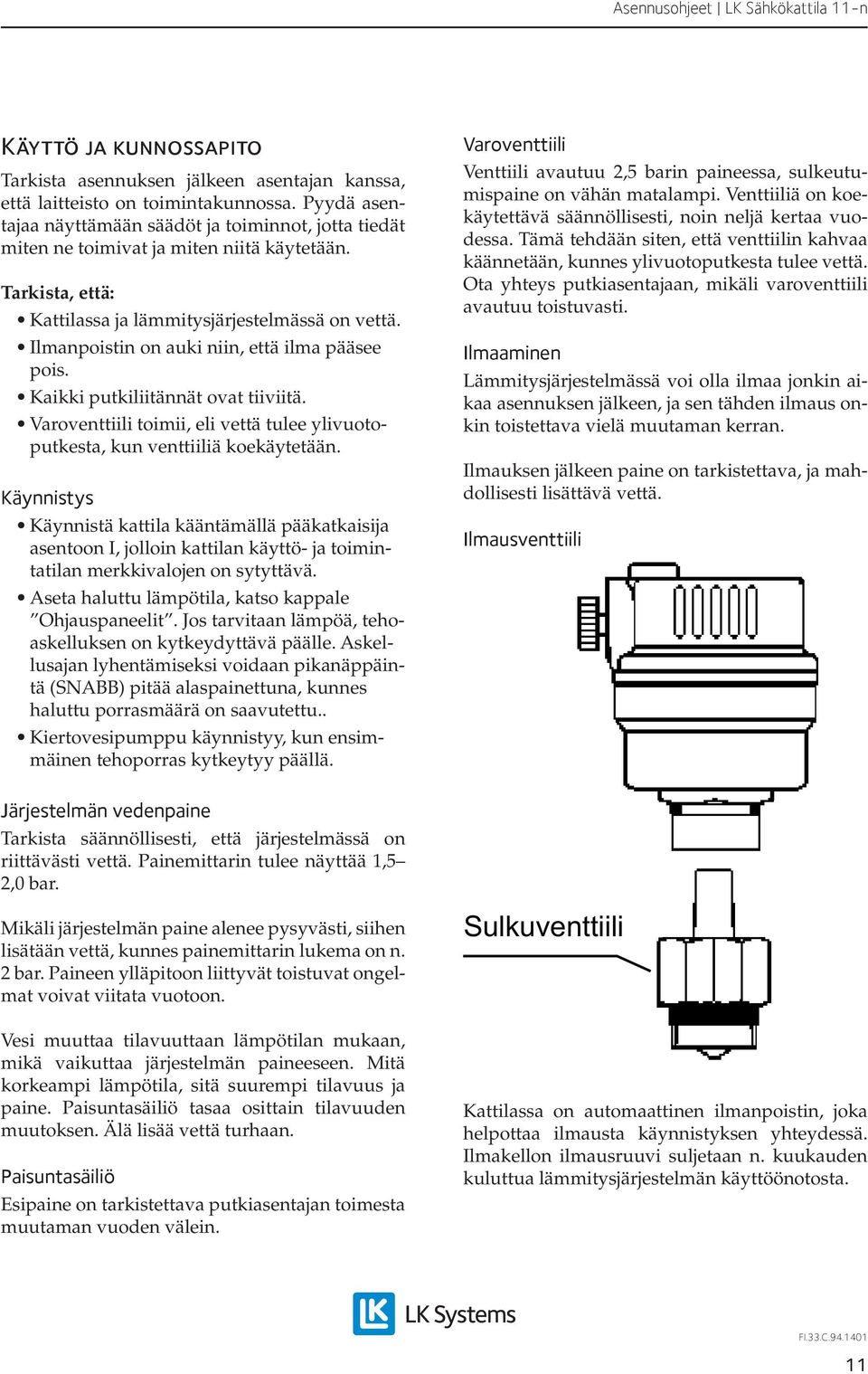

11 Käyttö ja kunnossapito Tarkista asennuksen jälkeen asentajan kanssa, että laitteisto on toimintakunnossa. Pyydä asentajaa näyttämään säädöt ja toiminnot, jotta tiedät miten ne toimivat ja miten niitä käytetään. Tarkista, että: Kattilassa ja lämmitysjärjestelmässä on vettä. Ilmanpoistin on auki niin, että ilma pääsee pois. Kaikki putkiliitännät ovat tiiviitä. Varoventtiili toimii, eli vettä tulee ylivuotoputkesta, kun venttiiliä koekäytetään. Käynnistys Käynnistä kattila kääntämällä pääkatkaisija asentoon I, jolloin kattilan käyttö- ja toimintatilan merkkivalojen on sytyttävä. Aseta haluttu lämpötila, katso kappale Ohjauspaneelit. Jos tarvitaan lämpöä, tehoaskelluksen on kytkeydyttävä päälle. Askellusajan lyhentämiseksi voidaan pikanäppäintä (SNABB) pitää alaspainettuna, kunnes haluttu porrasmäärä on saavutettu.. Kiertovesipumppu käynnistyy, kun ensimmäinen tehoporras kytkeytyy päällä. Varoventtiili Venttiili avautuu 2,5 barin paineessa, sulkeutumispaine on vähän matalampi. Venttiiliä on koekäytettävä säännöllisesti, noin neljä kertaa vuodessa. Tämä tehdään siten, että venttiilin kahvaa käännetään, kunnes ylivuotoputkesta tulee vettä. Ota yhteys putkiasentajaan, mikäli varoventtiili avautuu toistuvasti. Ilmaaminen Lämmitysjärjestelmässä voi olla ilmaa jonkin aikaa asennuksen jälkeen, ja sen tähden ilmaus onkin toistettava vielä muutaman kerran. Ilmauksen jälkeen paine on tarkistettava, ja mahdollisesti lisättävä vettä. Ilmausventtiili Järjestelmän vedenpaine Tarkista säännöllisesti, että järjestelmässä on riittävästi vettä. Painemittarin tulee näyttää 1,5 2,0 bar. Mikäli järjestelmän paine alenee pysyvästi, siihen lisätään vettä, kunnes painemittarin lukema on n. 2 bar. Paineen ylläpitoon liittyvät toistuvat ongelmat voivat viitata vuotoon. Vesi muuttaa tilavuuttaan lämpötilan mukaan, mikä vaikuttaa järjestelmän paineeseen. Mitä korkeampi lämpötila, sitä suurempi tilavuus ja paine. Paisuntasäiliö tasaa osittain tilavuuden muutoksen. Älä lisää vettä turhaan. Paisuntasäiliö Esipaine on tarkistettava putkiasentajan toimesta muutaman vuoden välein. Sulkuventtiili Kattilassa on automaattinen ilmanpoistin, joka helpottaa ilmausta käynnistyksen yhteydessä. Ilmakellon ilmausruuvi suljetaan n. kuukauden kuluttua lämmitysjärjestelmän käyttöönotosta. 11

12 Kiertovesipumppu Normaalisti kiertovesipumpun nopeuden on oltava asennossa III. Jos pumppu ei käynnisty ongelmitta esim. sen oltua käyttämättä jonkin aikaa, voidaan suorittaa apukäynnistys. 1. Löysennä ilmausruuvia ja pidä riepua aukon päällä. 2. Aseta ruuvimeisseli moottoriakselin uraan ja kierrä. 3. Ruuvaa kiinni ilmausruuvi. 4. Käynnistä kiertovesipumppu ja tarkista, että se toimii. Lämpötila-asetukset Katso kappale Ohjauspaneelit. Jälleenkytkentäviive jännitteen katoamisen jälkeen Toimintatilan merkkivalon vilkkuminen osoittaa, että viive on aktivoitu, katso kappale Ohjauspaneelit, kohta 10. Jos pääkatkaisija on ollut pois päältä tai jos ylikuumenemissuoja on lauennut, seuraukset ovat samat kuin jännitteen katoamisella. Kuormitusvahti Kuormitusvahti voi rajoittaa kattilan tehoa, kun esim. pesukone, liesi tai vastaava sähkölaite on käytössä yhtä aikaa kattilan kanssa. Kun ylikuormitus poistuu ja tehoa vapautuu, tehoaskellukset kytkeytyvät automaattisesti jälleen päälle. Kuormitusvahdin tehon rajoitustoiminto näkyy siten, että toimintatilan merkkivalo vilkkuu, katso kappale Ohjauspaneelit, kohta 10. Huonetermostaatti / Ulkoinen esto Jos kattilaan on liitetty huonetermostaatti, sitä on käytettävä huoneen maksimilämpötilan rajoittamiseen. Käytetyn tehon rajoittaminen huonetermostaatilla/ulkoisella estolla ilmaistaan siten, että toimintatilan merkkivalo vilkkuu, katso kappale Ohjauspaneelit, kohta 10. Ylikuumenemissuoja Sähkökattilan ylikuumenemissuoja laukeaa, kun lämpötila ylittää n. 95 C. Palautus tapahtuu vasta, kun lämpötila putoaa alle 80 C:een. Palautus ohjauspaneelista painamalla kapealla esineellä suojan näppäintä, katso kappale Ohjauspaneelit, kohta 3. Jäätymisen estäminen Jäätymisvaaratilanteessa mikään järjestelmän osa ei saa olla poiskytkettynä, koska on vaara, että pakkanen rikkoo laitteistoa. Jos epäillään, että jokin lämmitysjärjestelmän osa on jäätynyt, on syytä kutsua putkiasentaja paikalle. Jos lämmitysjärjestelmä halutaan sulkea, se on joko tyhjennettävä tai täytettävä glykolin ja veden seoksella. Tyhjentäminen Jos lämmitysjärjestelmä on tyhjennettävä vedestä, kattilan jännite on ensin katkaistava, jotta sähköpatruuna ei vioittuisi. Automaattinen ilmausventtiili Varoventtiili Ylivuotoputki Paisuntasäiliön ilmaventtiili tarkastusta ja ilman lisäämistä varten Kiertovesipumppu Nopeuden säätö Ilmausruuvi 12

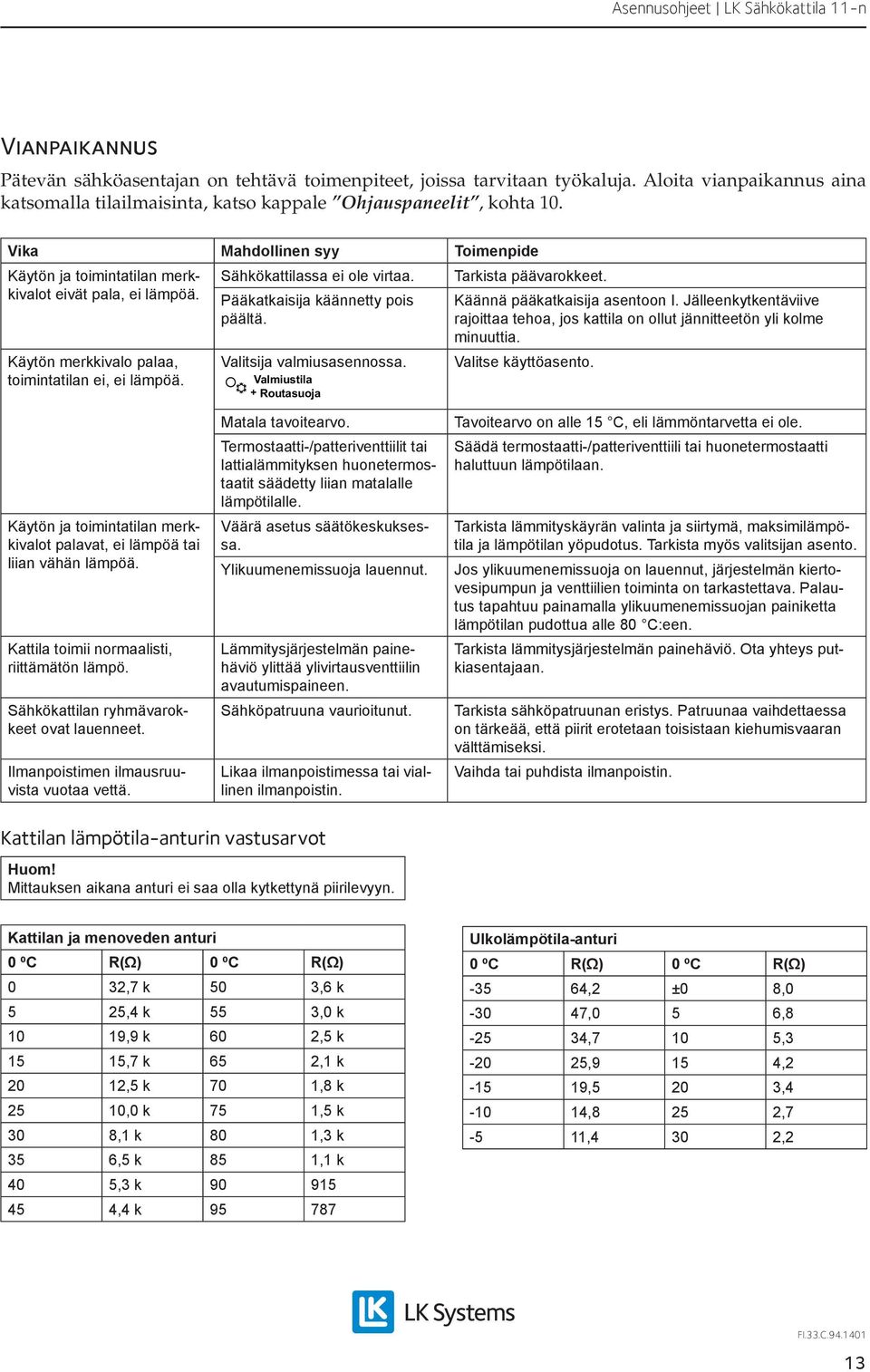

13 Vianpaikannus Pätevän sähköasentajan on tehtävä toimenpiteet, joissa tarvitaan työkaluja. Aloita vianpaikannus aina katsomalla tilailmaisinta, katso kappale Ohjauspaneelit, kohta 10. Vika Mahdollinen syy Toimenpide Käytön ja toimintatilan merkkivalot eivät pala, ei lämpöä. Käytön merkkivalo palaa, toimintatilan ei, ei lämpöä. Sähkökattilassa ei ole virtaa. Pääkatkaisija käännetty pois päältä. Valitsija valmiusasennossa. Valmiustila Routasuoja Tarkista päävarokkeet. Käännä pääkatkaisija asentoon I. Jälleenkytkentäviive rajoittaa tehoa, jos kattila on ollut jännitteetön yli kolme minuuttia. Valitse käyttöasento. Käytön ja toimintatilan merkkivalot palavat, ei lämpöä tai liian vähän lämpöä. Kattila toimii normaalisti, riittämätön lämpö. Sähkökattilan ryhmävarokkeet ovat lauenneet. Ilmanpoistimen ilmausruuvista vuotaa vettä. Matala tavoitearvo. Termostaatti-/patteriventtiilit tai lattialämmityksen huonetermostaatit säädetty liian matalalle lämpötilalle. Väärä asetus säätökeskuksessa. Ylikuumenemissuoja lauennut. Lämmitysjärjestelmän painehäviö ylittää ylivirtausventtiilin avautumispaineen. Sähköpatruuna vaurioitunut. Likaa ilmanpoistimessa tai viallinen ilmanpoistin. Tavoitearvo on alle 15 C, eli lämmöntarvetta ei ole. Säädä termostaatti-/patteriventtiili tai huonetermostaatti haluttuun lämpötilaan. Tarkista lämmityskäyrän valinta ja siirtymä, maksimilämpötila ja lämpötilan yöpudotus. Tarkista myös valitsijan asento. Jos ylikuumenemissuoja on lauennut, järjestelmän kiertovesipumpun ja venttiilien toiminta on tarkastettava. Palautus tapahtuu painamalla ylikuumenemissuojan painiketta lämpötilan pudottua alle 80 C:een. Tarkista lämmitysjärjestelmän painehäviö. Ota yhteys putkiasentajaan. Tarkista sähköpatruunan eristys. Patruunaa vaihdettaessa on tärkeää, että piirit erotetaan toisistaan kiehumisvaaran välttämiseksi. Vaihda tai puhdista ilmanpoistin. Kattilan lämpötila-anturin vastusarvot Huom! Mittauksen aikana anturi ei saa olla kytkettynä piirilevyyn. Kattilan ja menoveden anturi 0 ºC R(Ω) 0 ºC R(Ω) 0 32, k 50 3, k 5 25,4 k 55 3,0 k 10 19,9 k 0 2,5 k 15 15, k 5 2,1 k 20 12,5 k 0 1,8 k 25 10,0 k 5 1,5 k 30 8,1 k 80 1,3 k 35,5 k 85 1,1 k 40 5,3 k ,4 k 95 8 Ulkolämpötila-anturi 0 ºC R(Ω) 0 ºC R(Ω) -35 4,2 ±0 8,0-30 4,0 5, , 10 5, ,9 15 4, ,5 20 3, ,8 25 2, -5 11,4 30 2,2 13
