1 LUMILINKO KÄYTTÖOHJE 9.0/11.0/13 HP VETO- & SÄHKÖKÄYNNISTYS 9.0/11.0/13 HP VETO- & SÄHKÖKÄYNNISTYS 5.5/6.5/7.0 HP VETO- & SÄHKÖKÄYNNISTYS 5.5/6.5 HP VETO- & SÄHKÖKÄYNNISTYS 5.5/6.5 HP VETOKÄYNNISTYS 5.5/6.5 HP VETOKÄYNNISTYS

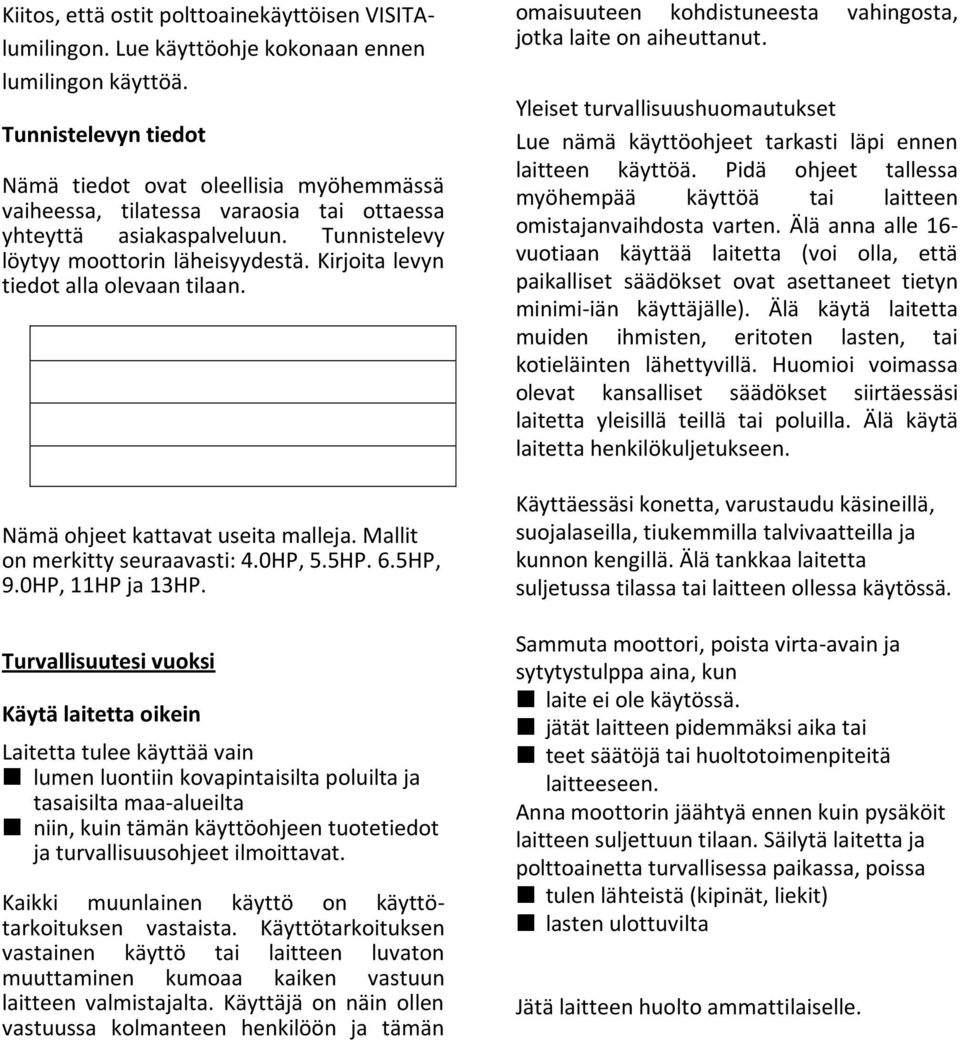

2 Kiitos, että ostit polttoainekäyttöisen VISITAlumilingon. Lue käyttöohje kokonaan ennen lumilingon käyttöä. Tunnistelevyn tiedot Nämä tiedot ovat oleellisia myöhemmässä vaiheessa, tilatessa varaosia tai ottaessa yhteyttä asiakaspalveluun. Tunnistelevy löytyy moottorin läheisyydestä. Kirjoita levyn tiedot alla olevaan tilaan. Nämä ohjeet kattavat useita malleja. Mallit on merkitty seuraavasti: 4.0HP, 5.5HP. 6.5HP, 9.0HP, 11HP ja 13HP. Turvallisuutesi vuoksi Käytä laitetta oikein Laitetta tulee käyttää vain lumen luontiin kovapintaisilta poluilta ja tasaisilta maa-alueilta niin, kuin tämän käyttöohjeen tuotetiedot ja turvallisuusohjeet ilmoittavat. Kaikki muunlainen käyttö on käyttötarkoituksen vastaista. Käyttötarkoituksen vastainen käyttö tai laitteen luvaton muuttaminen kumoaa kaiken vastuun laitteen valmistajalta. Käyttäjä on näin ollen vastuussa kolmanteen henkilöön ja tämän omaisuuteen kohdistuneesta vahingosta, jotka laite on aiheuttanut. Yleiset turvallisuushuomautukset Lue nämä käyttöohjeet tarkasti läpi ennen laitteen käyttöä. Pidä ohjeet tallessa myöhempää käyttöä tai laitteen omistajanvaihdosta varten. Älä anna alle 16- vuotiaan käyttää laitetta (voi olla, että paikalliset säädökset ovat asettaneet tietyn minimi-iän käyttäjälle). Älä käytä laitetta muiden ihmisten, eritoten lasten, tai kotieläinten lähettyvillä. Huomioi voimassa olevat kansalliset säädökset siirtäessäsi laitetta yleisillä teillä tai poluilla. Älä käytä laitetta henkilökuljetukseen. Käyttäessäsi konetta, varustaudu käsineillä, suojalaseilla, tiukemmilla talvivaatteilla ja kunnon kengillä. Älä tankkaa laitetta suljetussa tilassa tai laitteen ollessa käytössä. Sammuta moottori, poista virta-avain ja sytytystulppa aina, kun laite ei ole käytössä. jätät laitteen pidemmäksi aika tai teet säätöjä tai huoltotoimenpiteitä laitteeseen. Anna moottorin jäähtyä ennen kuin pysäköit laitteen suljettuun tilaan. Säilytä laitetta ja polttoainetta turvallisessa paikassa, poissa tulen lähteistä (kipinät, liekit) lasten ulottuvilta Jätä laitteen huolto ammattilaiselle.

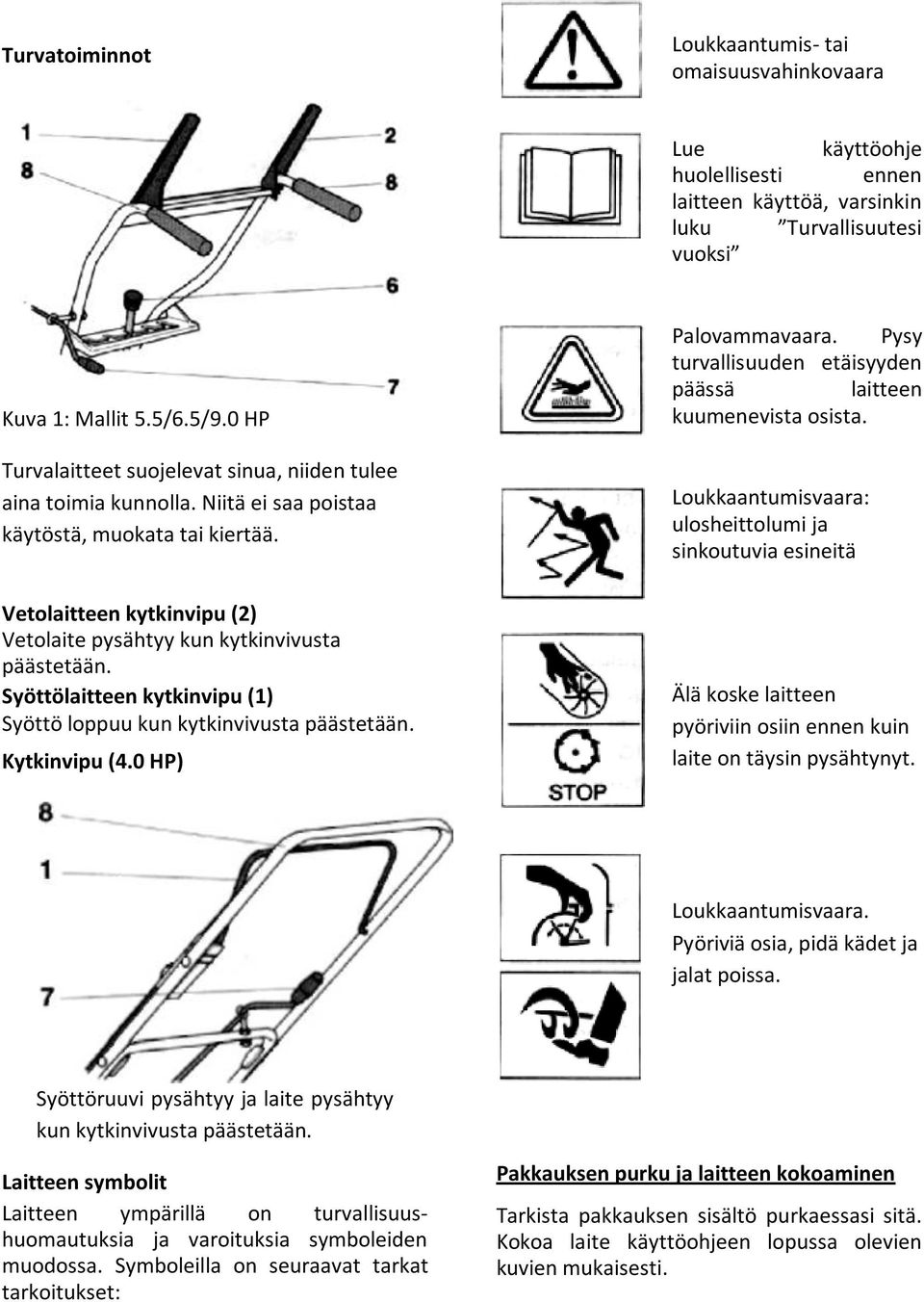

3 Turvatoiminnot Loukkaantumis- tai omaisuusvahinkovaara Lue käyttöohje huolellisesti ennen laitteen käyttöä, varsinkin luku Turvallisuutesi vuoksi Kuva 1: Mallit 5.5/6.5/9.0 HP Turvalaitteet suojelevat sinua, niiden tulee aina toimia kunnolla. Niitä ei saa poistaa käytöstä, muokata tai kiertää. Vetolaitteen kytkinvipu (2) Vetolaite pysähtyy kun kytkinvivusta päästetään. Syöttölaitteen kytkinvipu (1) Syöttö loppuu kun kytkinvivusta päästetään. Kytkinvipu (4.0 HP) Palovammavaara. Pysy turvallisuuden etäisyyden päässä laitteen kuumenevista osista. Loukkaantumisvaara: ulosheittolumi ja sinkoutuvia esineitä Älä koske laitteen pyöriviin osiin ennen kuin laite on täysin pysähtynyt. Loukkaantumisvaara. Pyöriviä osia, pidä kädet ja jalat poissa. Syöttöruuvi pysähtyy ja laite pysähtyy kun kytkinvivusta päästetään. Laitteen symbolit Laitteen ympärillä on turvallisuushuomautuksia ja varoituksia symboleiden muodossa. Symboleilla on seuraavat tarkat tarkoitukset: Pakkauksen purku ja laitteen kokoaminen Tarkista pakkauksen sisältö purkaessasi sitä. Kokoa laite käyttöohjeen lopussa olevien kuvien mukaisesti.

4 Ennen laitteen ensimmäistä käyttöä (5.5/6.5/9.0/11/13HP) Öljytason tarkistaminen on tärkeää. Täytä tarvittaessa moottoriöljyllä (lue Moottorin ohjeet ). Renkaissa voi kuljetuksen vuoksi olla normaalia korkeampi rengaspaine. Tarkista rengaspaine ja säädä sopivaksi (noin 1 Baria). Säädä vetolaitteen ja syötön kytkinkaapelia (lue Huolto ) (5.5/6.5/9.0 ja 11HP) Säädä vetolaitteen vipu (lue Huolto"). Ohjauslaitteen käyttö (telaketjumallit 9.0HP ja 11.0HP) Paina vasemman käden alla olevaa kahvaa kääntääksesi vasemmalle. Paina oikean käden alla olevaa kahvaa kääntääksesi oikealle. Laitteen säätö lumiolosuhteiden mukaan: Työasennon säätö (telaketjumallit) Kuva 4: 9.0/11 HP telaketju 1 Laitteen käyttö Loukkaantumisvaara Älä käytä laitetta ilman riittäviä talvivarusteita. Käytä kenkiä, joissa on hyvä pito liukkaalla. Laite voi käytössä ollessaan sinkauttaa esineitä silmille. Käytä aina suojalaseja tai silmäsuojaimia laitetta käyttäessäsi, huoltaessasi tai säätäessäsi. Tarkista lingottava alue huolellisesti, poista kynnysmatot, kelkat, laudat, johdot ja muut vieraat esineet alueelta. Ennen laitteen säätöä Sammuta moottori Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt. Asento I: Raskas lumi jäisellä päällysteellä, syöttöruuvi laskee maan tasalle. Asento II: Normaaleihin lumiolosuhteisiin. Asento III: Epätasaisten polkujen lumenluontiin tai laitteen kuljetukseen. Syöttöruuvi on korkeammalla. Vetopyörän kytkentä vapaalle (Vetävät laitteet ilman vapaakytkin-kahvaa) Kuva 8

5 (3) koskettaa maata samanaikaisesti. Jos kaavin on liian korkealla, työntyy lumi taaksepäin. Jos se on liian matalalla, kuluu se loppuun nopeasti. Asettaaksesi kaapimen: Kallista laitetta taakse. Löysää mutterit (5). Aseta kaavin korkeammalle tai matalammalle ja kiristä mutterit. Suorista laite ja tarkista, säädä uudestaan tarvittaessa. Oikean renkaan veto voidaan irrottaa poistaessa pieniä ja keskisuuria lumikinoksia mutkikkaassa maastossa. Tällöin laitetta on helpompi ohjata. Siirrä rengastappi (1) ulompaan reikään (3) Suurempia kinoksia ja jäisiä polkuja raivatessa tulee kummankin pyörän vetää. Kohdista pyörän navan reikä (2) akselin reiän kanssa. Aseta rengastappi (1) kummankin reiän läpi (2). Rengas ei lukitu ulompaa reikää käyttäessä (3). Jalasten säätö (koskee malleja 5.5 HP 6.5HP, 9.0HP, 11HP ja 13HP) Kuva 7 Kaapimen säätö (4HP) Kuva A Kun laite on tasaisella alustalla, tulee syöttöruuvin (1), kaapimen (2) ja renkaiden Jalakset (1) mahdollistavat kaapimen asettelun niin, että maaosia (esim. maata, kiviä) ei nouse laitteeseen. (telaketjuilla varustettu laite) aseta laite asentoon II (Kuva 4, kohta 1). Löysää mutterit (2) laitteen kummaltakin puolelta. Säädä jalaksia tarpeen mukaan: Matalammalle epätasaisille tai pehmeämmille alustoille. Korkeammalle tasaisille alustoille. Kiinnitä jalakset muttereilla (2) niin, että ne koskevat maahan samanaikaisesti.

6 Polttoainesäiliön täyttö ja öljytason tarkistus Räjähdys- ja palovammavaara. Täytä polttoainesäiliö ainoastaan ulkoilmassa moottorin ollessa sammutettuna ja kylmä. Älä tupakoi täyttäessäsi säiliötä. Älä koskaan täytä säiliötä ihan täyteen. Jos polttoainetta tulvii ylitse, odota, että ylitulvinut polttoaine on haihtunut ennen kuin käynnistät moottorin. Säilytä polttoainetta ainoastaan siihen suunnitelluissa kanistereissa. Tarkista öljytaso, täytä tarvittaessa (lue Moottorin ohjeet ). Täytä polttoainesäiliö (polttoaineen tyypin näet moottorin ohjeista), sulje polttoainesäiliön korkki ja pyyhi ylijäämät pois. Lumilingon kanssa työskentely Loukkaantumisvaara Pidä muut ihmiset, eritoten lapset, ja kotieläimet poissa lähettyviltä. Käytä laitetta vain, kun se on virheettömässä kunnossa ja turvallinen käyttää. Tarkista lingottava alue ja poista kaikki esineet, jotka voivat joutua laitteeseen. Työskentele ainoastaan riittävässä valaistuksessa. Pidä askeleet varmana ja laitteen kädensijasta kunnolla kiinni. Kävele, älä koskaan juokse. Jos laite alkaa väristä poikkeavalla tavalla, sammuta moottori ja tarkista värinän syy. Tämä on yleensä merkki ongelmasta. Työskentele hitaasti ja varovaisesti, etenkin epätasaisilla ja pehmeillä poluilla tai liikkuessasi taaksepäin. Älä koskaan käytä laitetta ilman kunnollisia turvavälineitä. Älä ylikuormita laitetta liikkumalla liian nopeasti. Säädä syöttöruuvin ja maan etäisyys niin, ettei laitteeseen pääse sinne kuulumattomia esineitä (esim. kiviä). Varoitus Laitteen rikkoontumisvaara Jos laitteeseen joutuu sinne kuulumattomia esineitä (esim. kiviä) tai jos laite värisee epätavallisesi, sammuta laite ja tarkista vaurioiden varalta. Korjauta vauriot ennen seuraavaa käyttöä. Anna moottorin lämmetä ennen kuin aloitat työskentelyn. Anna moottorin käydä pari minuuttia työskentelyn jälkeen, jotta kosteus haihtuu moottorista. (Seuraava koskee 5.5HP, 6.5HP, 9.0HP, 11HP ja 13HP malleja) Kuva 1 Säädä poistokuilu (lue Poistokuilun suuntaus ja ulosheiton pituus ) Käynnistä moottori (lue Moottorin käynnistys ) Valitse kytkinvipu päästettynä (1 ja 2) vaihde eteenpäin vaihdevivulla (6) Paina syöttöruuvin kytkinvipua (1) ja pidä se painettuna; syöttöruuvi ja poistoturbiini käynnistyvät. Paina vetolaitteen kytkinvipua (2) ja pidä se painettuna; kone liikkuu eteenpäin ja luo lunta niin kauan kunnes päästät vivusta.

7 Vaihtaaksesi vaihdetta, päästä ensin vetolaitteen kytkinvivusta (2) ja vaihda vaihde vivulla (6). (Joissakin malleissa) Laitteeseen voi asentaa vapaapyöräkahvat (3 ja 4). Näiden avulla konetta voi ohjata helpommin: Kääntääksesi oikealle: Vedä oikeanpuoleista vapaapyöräkahvaa (4). Kääntääksesi vasemmalle: Vedä vasemmanpuoleista vapaapyöräkahvaa (4). (Koskee mallia 4.0 HP) Kuva 2 jatkuvasti kuluttaa syöttöruuvin kumia nopeammin. Vähentääksesi matkanopeutta, paina sivukahvaa alaspäin. Rinnekäyttö Loukkantumisvaara Laite voi kaatua, työskentele hitaasti ja varovasti, etenkin vaihtaessasi suuntaa. Aja laitteella mäkeä ylös tai alas, ei koskaan sivuttain. Varo esteitä, älä työskentele kaltevissa paikoissa. Älä käytä laitetta mäissä, joissa on yli 20 % kulma. Neuvoja lumenluontiin Anna moottorin ja laitteen tottua ulkolämpötilaan ennen lumenluonnin aloittamista. Luo lunta heti lumisateen lakattua, myöhemmin alempi kerros jäätyy, mikä vaikeuttaa lumenluontia. Luo lunta tuulen suuntaisesti jos mahdollista. Luo lunta niin, että jo luotu kohta ylittyy hieman. Käynnistä moottori (lue Moottorin käynnistys ) Paina syöttöruuvin kytkinvipua (1) ja pidä se painettuna; syöttöruuvi käynnistyy. Syöttöruuvi koskettaa maata ja laite liikkuu eteenpäin. Jos haluat lisätä matkavauhtia, nosta sivukahvaa hieman (8), syöttöruuvi koskettaa kovemmin maata ja laitteen vauhti nousee. Tämän tekeminen Poistokuilun suuntaus ja ulosheiton pituus Kuva 10

8 Loukkaantumisvaara Älä käännä kuilun läppää (2) ihmisten, eläinten, ikkunoiden, autojen tai ovien suuntaan. Ulosheiton suuntaus Käännä poistokuilu (3) haluttuun suuntaan kääntämällä kahvaa (kuva 1, kohta 7) 1) Laita polttoainehana asentoon ON RIKASTIN Ulosheiton pituus Mitä jyrkemmässä kulmassa läppä (2) on, sitä korkeammalle ja kauemmas lumi lentää. Vivulla varustettu malli (Kuva 1, kohta 5): työnnä vipua eteenpäin säätääksesi läppää (2) korkeammalle, matalammaksi saat vetämällä taaksepäin. Vivulla varustettu malli: löysää nuppia (1) ja säädä läppä (2) korkeammalle tai matalammalle. Moottorin käynnistys Vaara Jos käynnistät moottorin suljetussa tilassa, siirrä laite heti ulos käynnistettyäsi. Älä koskaan jätä moottoria käymään suljetussa tilassa. 2) Laita rikastin kohtaan CLOSE (kylmä moottori) KAASUVIPU 3) Vie kaasuvipu pois SLOW -kohdasta, noin 1/3 FAST -kohdan suuntaan. MOOTTORIN KATKAISIN 4) Laita moottorin katkaisin kohtaan "ON' Ennen moottorin käynnistystä, päästä kytkinkahvoista (Kuva 1, kohta 1 ja 2)/kytkintangosta (Kuva 1, kohta 1) Tarkista polttoaineen ja öljyn tilanne, täytä tarvittaessa (lue Moottorin ohjeet ) Käynnistys vetonarulla VETONARU

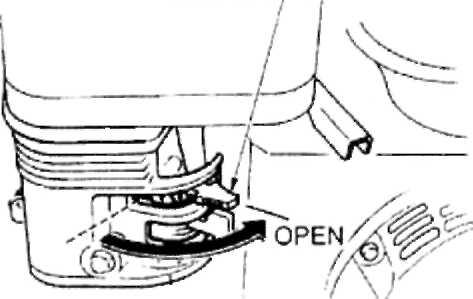

9 5) Vedä vetonarusta hieman, kunnes tunnet vastusta, ja kisko nopeasti. RIKASTIN 6) Jos moottorin käynnistäminen ei onnistu, esilämmitä moottori ja työnnä rikastin kohtaan OPEN. Toista askeleet 2-5. Käynnistys sähköstartilla (valinnainen malleille 5.5 HP, 6.5 HP, 9.0 HP, 11HP ja 13 HP) Tyyppi 1: 12V DC-käynnistys Sähköstartin tulee olla kytkettynä virtalähteeseen moottorin käynnistämiseksi. Varoitus Akku voi räjähtää väärin kytkettynä. Tämä saattaa aiheuttaa vakavan vamman lähellä oleville henkilöille. Pidä kipinät, avoimet liekit ja savuavat aineet poissa akun lähettyviltä. Kytke akun positiivinen kaapeli (+) käynnistinsolenoidin liittimeen kuvan osoittamalla tavalla. Kytke akun negatiivinen kaapeli (-) moottorin kiinnityspulttiin, runkopulttiin tai muuhun hyvin maadoitettuun kohtaan. Kytke akun positiivinen kaapeli (+) akun positiiviseen (+) liittimeen kuvan osoittamalla tavalla. Kytke akun negatiivinen kaapeli (-) akun negatiiviseen (-) liittimeen kuvan osoittamalla tavalla. Kytke valo ja valonkatkaisin akun positiiviseen (+) ja negatiiviseen (-) liittimeen. Päällystä liittimet ja kaapeleiden päät rasvalla. NEGATIIVINEN (-) AKKUJOHTO KÄYNNISTIMEN SOLENOIDI Tyyppi 2: V 50Hz (110V 60Hz) ACkäynnistys POSITIIVINEN (+) AKKUJOHTO Käytä 12V akkua, jossa on vähintään 6.5 Ah. Älä kytke napaisuutta väärin, tämä vaurioittaa akun latausjärjestelmää. Kytke aina positiivinen (+) akkujohto ennen negatiivista (-), jotta työkalusi eivät aiheuta oikosulkua jos ne sattuvat osumaan maadoitettuun osaan kytkiessäsi positiivista (+) akkujohtoa. Sähköiskuvaara Tarkista, että virtalähteenä toimiva verkko on vikasuojattu. Asennuta sähkömiehellä tarvittaessa asianmukainen vikasuoja. Käytä ulos tarkoitettua, maajohdolla varustettua jatkojohtoa käynnistimen verkkovirtaan kytkemiseen, esim. korkeintaan 50 cm matkalle: - H07RN-F3X1.5mm 2, -25 o C asti - H07BQ-F3X1.5mm 2, -40 o C asti

10 Varoitus Jos sähköstarttia ei ole kytketty kunnolla, voi laite tai sen ympäristö vaurioitua. Tarkista, että virtalähteenä toimiva verkko -- on käynnistimen tunnistelaatan mukainen, V 50 Hz (110V/60Hz). -- on suojattu asianmukaisella sulakkeella. 1) Laita polttoainehana asentoon ON 2) Laita rikastin kohtaan CLOSE (kylmä moottori) 3) Kytke jatkojohto ensin laitteeseen, sitten pistorasiaan. 4) Paina käynnistysnappia tarpeeksi kauan (max. 5 sekuntia), niin että moottori käynnistyy. Odota kylmäkäynnistyksessä vähintään 10 sekuntia ennen uudelleen yrittämistä. 5) Jos moottorin käynnistäminen ei onnistu, esilämmitä moottori ja työnnä rikastin kohtaan OPEN. 6) Irroita jatkojohto ensin pistorasiasta, sitten laitteesta. KAASUVIPU Aseta kaasuvipu kohtaan OFF Laita moottorin katkaisin kohtaan OFF' Moottorin sammutus Anna moottorin käydä pari minuuttia ennen sammuttamista välttääksesi kosteudesta johtuvia moottorivaurioita tai käynnistysongelmia (moottori kuivuu). Laita polttoainehana asentoon OFF Laita vaihde silmään (koskee malleja 5.5 HP, 6.5HP, 7.0HP ja 11HP) Koskee malleja 5.5/6.5/7.0HP Kuva 1

11 Varoitus Päästä kytkinvivusta (1 ja 2) ennen vaihteen vaihtamista. Valitse vaihde vaihdevivulla (6):» Eteenpäin: 1 (hidas ), jopa 5» Peruutus: R1 (hidas) ja R2 (nopea) Tukosten poistaminen syöttöruuvista tai poistokuilusta Loukkaantumisvaara Ennen laitteen huoltoa Sammuta moottori. Odota kunnes pyörivät osat ovat pysähtyneet. Poista virta-avain ja sytytystulpan hattu. Käytä puista keppiä tai lapiota tukoksen poistamiseen. Lumiketjut (lisävaruste) Rankkoja olosuhteita varten laitteeseen on saatavilla lumiketjut. Kuljetus Ajaminen Lyhyet matkat. Käynnistä laite. Valitse vaihde eteen tai taakse. Paina vetolaitteen kytkinvipua ja pidä se painettuna. Siirrä laitetta varovasti. Laitteen siirto ilman käynnissä oloa Loukkaantumisvaara Ennen kuljetusta Sammuta moottori. Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt. Laitetta kuljetetaan ajoneuvossa vaakatasossa. Sido laite niin, ettei se pääse pyörimään tai liukumaan. Loukkaantumisvaara Sammuta moottori ennen laitteen huoltoa Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt. Varoitus Laitteen rikkoontumisvaara Vaihtaessasi laitteen osia, käytä alkuperäisiä varaosia. Laitteen puhdistus Pysäköi laite tukevalle, tasaiselle ja vaakasuoralle alustalle. Poista irtolika laitteesta. Puhdista laite kaatamalla vettä poistokuilusta, jätä laite kuivumaan. Puhdista moottori liinalla ja harjalla. Voitelu Voitele kaikkia liikkuvia osia kevyellä öljyllä. Rengaspaineen säätö Rengaspainesuositus: noin 1 bar. Moottorin huoltotyöt Lue Moottorin ohjeet"

12 Syöttöruuvin kytkimen säätö (Koskee malleja 5.5 HP, 6.5 HP, 7.0 HP, 9.0 HP, 11HP ja 13 HP) Kuva 3 Tarkista kytkimen tila: Paina vasenta kytkinvipua (1) eteenpäin, paina samaan aikaan kumia (3) alaspäin. Kytkinvaijerin (5) tulee olla vähän löysä. Löysää sitä tarvittaessa (lue Kytkinvaijerin säätö ). Päästä kytkinvivusta (1). Kytkinvaijerissa (5) ei tule olla löysää eikä tiukkuutta. Säädä tarvittaessa (lue Kytkinvaijerin säätö ). Kytkinvivun (1)tulee voida painaa kokonaan pohjaan. Jos se ei mene pohjaan saakka, löysää vaijeria (lue Kytkinvaijerin säätö ). Vetolaitteen kytkimen säätö (Koskee malleja 5.5 HP, 6.5 HP, 7.0 HP, 9.0 HP, 11HP ja 13 HP) Kuva 1 (telaketjuilla varustettu laite) Aseta laite asentoon III (kuljetus) (Kuva 4, kohta 1). Aseta vaihdevipu (6) korkeimmalle vaihteelle (korkein luku). Päästä kytkinvivusta (2) ja työnnä laitetta eteenpäin. Aseta työntäessäsi vaihdevipu (6) korkeimmalle peruutusvaihteelle ja takaisin korkeimmalle eteenpäin vievälle vaihteelle. Jos työntäessäsi tai vaihdetta vaihtaessasi tuntuu vastusta, tulee sinun löysätä kytkinvaijeria (lue Kytkinvaijerin säätö ). Paina kytkinvipua (2) työntäessäsi laitetta. Renkaiden/telaketjujen tulee lukittua. Jos näin ei käy, kiristä kytkinvaijeria hieman (lue Kytkinvaijerin säätö ). Jos et löydä oikeaa kohtaa tai olet epäileväinen, lue Vetolaitteen tarkastus. Kytkinvaijerin säätö (Mallit 5.5 HP, 6.5 HP, 9.0 HP, 11 HP ja 13 HP) Kuva 3 Säädettävillä kauluksilla varustetut kytkinvaijerit (6) -- Kiristys: löysää mutteria (7) ja ruuvaa säädettävää kaulusta (6) mutteria vasten. --Löysääminen: löysää mutteria (7) ja ruuvaa säädettävää kaulusta (6) mutteria vasten. Säädettävillä kauluksilla varustetut kytkinvaijerit (6) Kuormanpoistojousella varustetut kytkinvaijerit (8): Irrota jousi ennen säätöä, kiinnitä jousi säädön jälkeen. Kytkinvaijeri on oikein säädetty kun jousi venyy 2-3 cm kytkintä käyttäessä. -- Kiristys: Ruuvaa lukitusmutteria (9) ylöspäin -- Löysääminen: Ruuvaa lukitusmutteria (9) alaspäin

13 Vetolaitteen tarkistus (Mallit 5.5 HP, 6.5HP, 7.0HP, 9.OHP, 11HP ja l3hp) Kuva C (Koskee 4.0 HP) Kuva 5 mallia Varoitus Laitteen rikkoontumisvaara Pidä huoli kallistaessasi laitetta, että --Laite pysyy tasapainossa --Öljyä tai polttoainetta ei valu ulos ilmansuodattimesta tai koneesta. Löysää runkosuojuksen ruuveja, kallista laitetta eteenpäin tarvittaessa. Vetolaitteen kytkinvipu vapaana (kuva 1, kohta 2) vaihda kaikki vaihteet läpi. Kitkapyörän ei tulisi koskea vetopyörään (3). Jos näin käy, löysää kytkinvaijeria (lue Kytkinvaijerin säätö ). Vetopyörän ja kitkapyörän tulee olla puhtaita ja öljyvapaita. Poista tarvittaessa jäät jäätyneistä osista. Jos syöttöruuvi pyörii epätasaisesti moottorin pyöriessä tasaisesti, tulee V-hihnan (5) kireys säätää. Jos kytkinvivussa (1) on ylimääräinen reikä (3b), kytke kytkinvaijeri (2) korkeampaan reikään (3b). Jos korkeampaa reikää ei ole tai se on jo käytössä o irroita V-hihnan suojus (4). o Kytke jousi (6) kytkinvaijerin toiseksi ylimpään reikään (siirrä kohdasta 7a kohtaan 7b tai kohdasta 7b kohtaan 7c). o Vaihda V-hihna uuteen. Vaihdevivun säätö (Mallit 9.0HP, 11HP ja 13HP) Kuva B V-hihnan kiristys

14 Irrota jousipidike (4) ja prikka (5), irrota karamutteri (6) reiästä (7). Paina vaihdevarsi (2) alaspäin, aseta vaihdevipu (3) vaihteelle 6. Pyöritä karamutteria (6) niin, että pinnin saa ulos samasta reiästä (7). Varmista karamutterin kiinnitys prikalla ja jousipidikkeellä. Telaketjun säätö (telaketjuilla varustetut mallit) Kuva 6 Telaketjun vaihto (telaketjuilla varustetut mallit) Aseta laite turvalliselle jalustalle niin, että telaketjut ovat ilmassa. Pyöritä mutteria (2) kunnes telaketjun kireys on oikea: - käännä myötäpäivään kiristääksesi - käännä vastapäivään löysätäksesi Vaihda telaketju uuteen ja säädä sen kireys mutterilla (2) (lue Telaketjun säätö ) Murtosokan vaihtaminen Kuva 9 Telaketju (1) on oikein säädetty jos sitä voi kädellä painaa alas mm. Jos telaketju liikkuu enemmän/vähemmän, on sitä säädettävä: Aseta laite turvalliselle jalustalle niin, että telaketjut ovat ilmassa. Pyöritä mutteria (2) kunnes telaketjun kireys on oikea: - käännä myötäpäivään kiristääksesi - käännä vastapäivään löysätäksesi Syöttöruuvi (3) on kiinni käyttöakselissa (4) murtosokalla (1) ja lukkomuttereilla (2). Murtosokkien tarkoitus on murtua kun syöttöruuvi osuu kovaan esineeseen. Tämä estää laitteeseen kohdistuvan vahingon. Murtosokka (1) ja mutterit (2) on korvattava alkuperäisillä varaosilla (kaksi vaihtosokkaa ja lukkomutteria toimitetaan laitteen kanssa): Irrota murtosokka ja mutteri, puhdista kiinnityspaikka ja öljyä se. Käytä uutta murtosokkaa ja lukkomutteria rikkinäisten sijasta.

15 Kaapimen vaihto (5.5HP, 6.5HP, 9.0HP ja 11HP) Pysäköi laite puhtaaseen ja kuivaan paikkaan. Takuu Valmistajan tai maahantuojan takuu on voimassa kaikissa maissa. Korjaamme viallisen laitteesi veloituksetta takuun puitteissa, eli jos laitteessa on materiaali- tai valmistusvirhe. Ota takuuasioissa yhteyttä jälleenmyyjääsi. Kokoamisohjeet rrota ruuvi (6), prikat (7) ja mutterit (8) Vaihda kaavin (5) Kiinnitä uusi kaavin ruuveilla, prikoilla ja muttereilla. I 1) Malli 4.0 HP Kaapimen vaihto (4.0HP) Kuva A Kallista laitetta taakse. Irrota ruuvi (4) ja mutterit (5) Vaihda kaavin (2). Kiinnitä uusi kaavin ruuveilla ja muttereilla. Tarkista kaapimen asento (lue Jalasten säätö ) Laitteen valmistelu säilytystä varten Polttoainehöyryistä johtuva räjähdysvaara Ennen kuin laitat laitteen säilytykseen, tyhjennä laitteen polttoainesäiliö soveltuvaan kanisteriin ulkoilmassa (lue Moottorin ohjeet ). Jos laite seisoo yli kuukauden, esim. talven jälkeen: valmistele moottori (lue Jalasten säätö ). Puhdista laite. Voit suojella laitetta ruosteelta hieromalla metalliosia öljyisellä rätillä tai ruiskutettavalla voiteluaineella. Askel 1: Tarkista, että kaikki osat ovat mukana toimituksessa, ota yhteyttä jälleenmyyjään jos osia puuttuu.

16 Askel 2: Kiinnitä kahva 2 neljällä M8- ruuvilla runkoon. (Katso kuva 2) Askel 5: Kiinnitä kahva kahdella kytkentävivulla ja yhdellä ruuvilla. Askel 3: Kiinnitä kahva 1 kahvaan 2 kahdella M8-ruuvilla. (Katso kuva 3) Askel 6: Kiinnitä kaapeli. 2) Mallit 5.5/6.5/9.0 HP Askel 4: Kiinnitä poistokuilu kolmella muovilautasella, kuudella M8-ruuvilla ja kuudella M8-mutterilla. (Katso kuva 4) Askel 1: Tarkista kuvan 1 mukaisesti, että kaikki osat ovat mukana toimituksessa, ota yhteyttä jälleenmyyjään jos osia puuttuu.

17 Askel 2: Kiinnitä vaihdelevy kädensijaan ruuveilla. 4-2) Varmista, että nämä kaksi osaa kiinnittyy kuvan osoittamalla tavalla. Kaksi muuta kaaren muotoista klipsisarjaa kiinnitetään samalla tavalla. Askel 3: Irroita renkaat. Kiinnitä kädensija ruuveilla runkoon ja kiinnitä renkaat. 4-3) Kiristä ruuvi kuvan osoittamalla tavalla Askel 4: 4-1) Aseta poistokuilu paikoilleen ja kiinnitä kaaren muotoisilla klipseillä. Askel 5: 5-1) Kytke keinun ohjaussauva keinuun.

18 Askel 7: 7-1) Poista kytkinvaijereiden holkit. 5-2) Kiinnitä kuilun ohjaussauva vasemmanpuoleiseen kädensijaan. 7-2) Yhdistä holkit kytkinvipuihin. 5-3) Kiinnitä ohjaussauva ja varmista, että kierukka ja kaukalon ratas on toisissaan kiinni. 7-3) Yhdistä holkit kytkinvaijereihin. Askel 6: Kiinnitä vaihdevipu.

19 2. Kytke turbiinin akseli. Askel 8: 8-1) Kytke ohjaussauva kuiluun. 3. Asenna kaukalon yläpään ohjausvaijeri. 4. Asenna vaihteen kytkentätanko ja tarkista muiden kaapeleiden kytkentä. 8-2) Kiinnitä sauva oikeanpuoleiseen kädensijaan. 3) Seuraava koskee 9.0/11.0/13HP-malleja telaketjuilla 1. Avaa pakkaus, kiinnitä kädensija ja poistokuilu seuraavan kuvan mukaisesti (yksityiskohdat löydät 6.5HP-mallin kokoamisohjeista). 5. Peitä laatikko pellillä ja ruuvaa kiinni.

20 Huolto Huolto-ohjelma Kerran vuodessa: Tarkastuta ja huollata laite ammattilaisella. Ennen jokaista käyttöä: Tarkista öljytaso ja täytä tarvittaessa. Tarkista kaikki ruuvit ja kiristä tarvittaessa. Tarkista turvatoimintojen toimivuus. Huoltotehtävä Käytön Kauden Tarvittaessa Puhdista poistokuilu, syöttöruuvi ja syöttöruuvin kotelo Puhdista ilmansuodatin Vaihda ilmansuodatin (1 Vaihda öljyt (3 Voitele liikkuvat ja pyörivät osat Puhdista sytytystulppa (1 Tarkista rengaspaine, lisää tarvittaessa jälkeen tunnin jälkeen tunnin jälkeen tunnin jälkeen tunnin jälkeen jälkeen Puhdista ilmajäähdytysjärjestelmä ja pakoputki (2 Tarkista kytkin, säädä tarvittaessa. Tarkistuta kaasuttimen säädöt Tarkista kaavin, vaihda kulunut kaavin uuteen Tarkista jalakset, vaihda kuluneet jalakset uusiin pareittain Tarkista telaketjut, säädä tarvittaessa. Vaihda vioittunut telaketju uuteen Vaihda polttoainekorkki Vaihdata pakoputken äänenvaimennin (2 (1 Lue Moottorin ohjeet" (2 Teetä nämä työt ammattilaisella (3 Ensimmäinen öljynvaihto 5 tunnin jälkeen

21 Ongelmanratkonta Loukkaantumisvaara Laite voi käynnistyä vahingossa Ennen laitteen huoltoa Sammuta moottori. Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt. Varoitus Käytön aikana ilmenevät viat ovat joskus helposti itse korjattavissa. Pyydä ammattilaisen apua jos jokin asia epäilyttää tai sinua on niin pyydetty tekemään. Teetä korjaustyöt ammattilaisella. He käyttävät huollossa alkuperäisiä varaosia. Vika Mahdollinen syy Toimenpide Moottori ei toimi Polttoainesäiliö tyhjä Täytä polttoainesäiliö Polttoaine on vanhentunut Valuta vanha polttoaine tarkoituksenmukaiseen astiaan ulkoilmassa Täytä tankki puhtaalla, tuoreella polttoaineella Moottori on kylmä Rikastin ei ole Laita rikastimen vipu kohdassa CLOSE kohtaan CLOSE Kaasu ei ole kohdassa SNOW Aseta kaasuvipu kohtaan SNOW Sytytystulpan hattu ei ole Kiinnitä hattu tulppaan paikoillaan Ilmansuodatin likainen Puhdista ilmansuodatin (1 Sytytystulppa on likainen tai vioittunut Puhdista sytytystulppa (1. Vaihda vioittunut tulppa uuteen (2 Kaasutin on tulvinut Aseta rikastimen kahva kohtaan OFF ja käynnistä moottori

22 Vika Mahdollinen syy Toimenpide Moottori käy epätasaisesti Rikastin ei ole kohdassa CLOSE Laita rikastimen vipu kohtaan CLOSE Sytytystulpan hattu ei ole Kiinnitä hattu kunnolla kunnolla kiinni Polttoaine vanhaa, vettä tai likaa polttoainejärjestelmässä Valuta vanha polttoaine tarkoituksenmukaiseen astiaan ulkoilmassa. 1) Täytä tankki puhtaalla, tuoreella polttoaineella Polttoainekorkin tuuletusaukko peittynyt Puhdista polttoainekorkki ja tuuletusaukko Ilmansuodatin likainen Puhdista ilmansuodatin (1 Kaasutinta säädetty Palauta kaasuttimen säädöt (2 Laite ei toimi Murtosokat katkenneet. Vaihda murtosokat uusiin (lue Murtosokan vaihtaminen ) Syöttöruuvi tai poistokuilu tukossa Sammuta moottori ja poista tukos Laite ei liiku Laite tärisee voimakkaasti Syöttöruuvin kytkinkaapeli on säädetty väärin Säädä kytkinkaapelia (lue Syöttöruuvin kytkimen säätö ) V-hihna löysä tai kulunut (4.0HP) Kiristä löysä V-hihna (lue V-hihnan kiristys ). Vaihda kulunut V-hihna uuteen V-hihna löysä tai kulunut (4.0HP) Kiristytä V-hihna 2) Vaihdata kulunut V-hihna 2) Vetolaitteen kytkinkaapeli on Säädä kytkinkaapelia (lue säädetty väärin Vetolaitteen kytkimen säätö ) V-hihna löysä tai kulunut Kiristä löysä V-hihna (lue ( 4. 0 HP) V-hihnan kiristys ). Vaihda kulunut V-hihna uuteen Vetolaite on jäässä ( 4. 0 HP) Poista kertynyt jää (lue Vhihnan kiristys ) Kitkapyörän kumi kulunut Vaihda kitkapyörän kumi (2 Osia löysällä tai syöttöruuvi vaurioitunut Sammuta moottori. Kiristä löysät pultit ja mutterit. Korjaa vaurioitunut syöttöruuvi (2

23 Vaihteen vaihto on vaivalloista. (5.5/6.5/9.0 ja 11HP) Syöttöruuvin kytkinkaapeli on säädetty väärin Vaihdevipu on säädetty väärin Vetolaite on jäässä Säädä kytkinkaapelia (lue Syöttöruuvin kytkimen säätö ) Säädä vaihdevipu (lue Vaihdevivun säätö ) Poista kertynyt jää (lue Vhihnan kiristys ) 1) Lue Moottorin ohjeet" 2) Teetä tämä työ ammattilaisella
