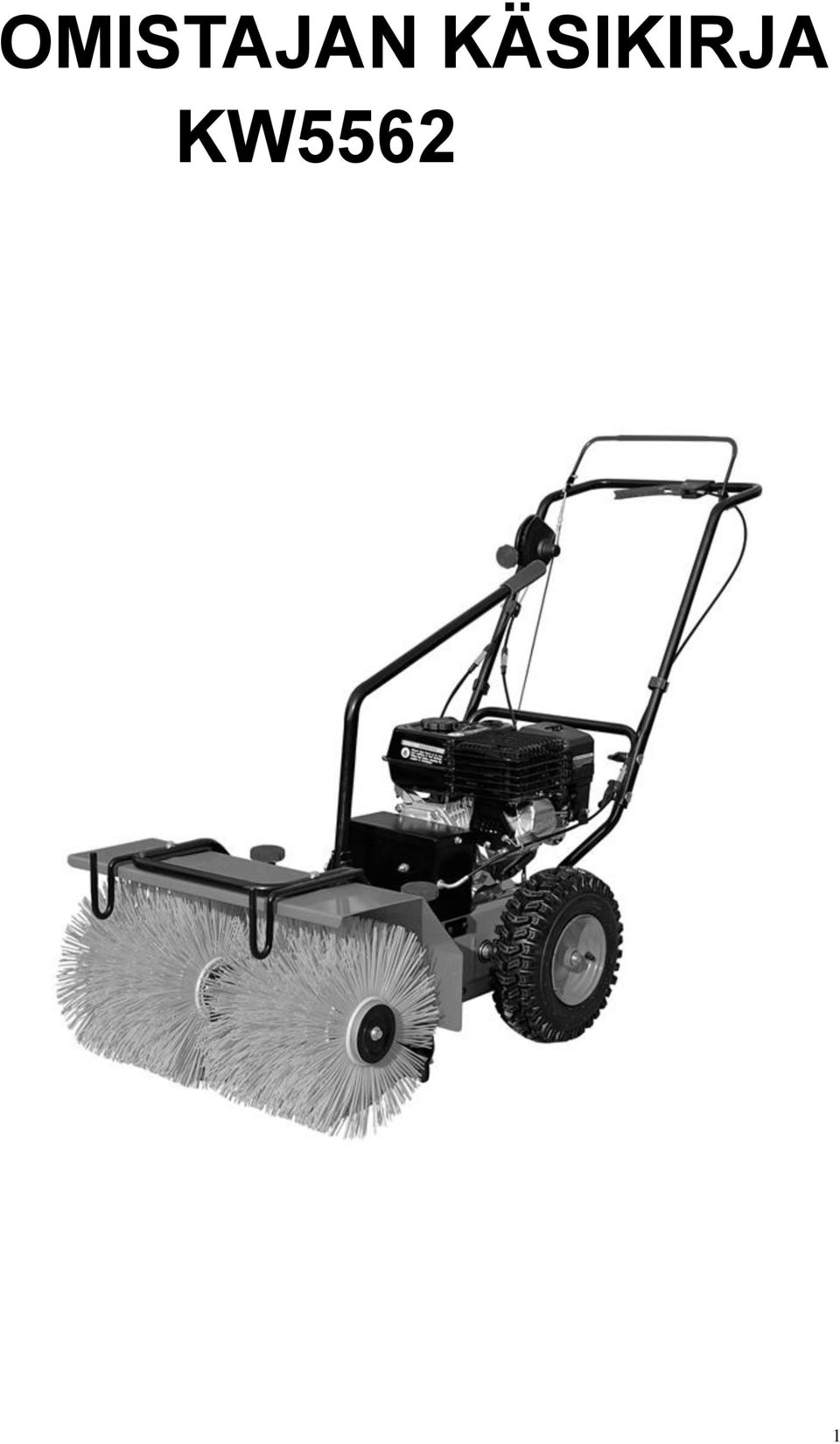

1 OMISTAJAN KÄSIKIRJA KW5562 1

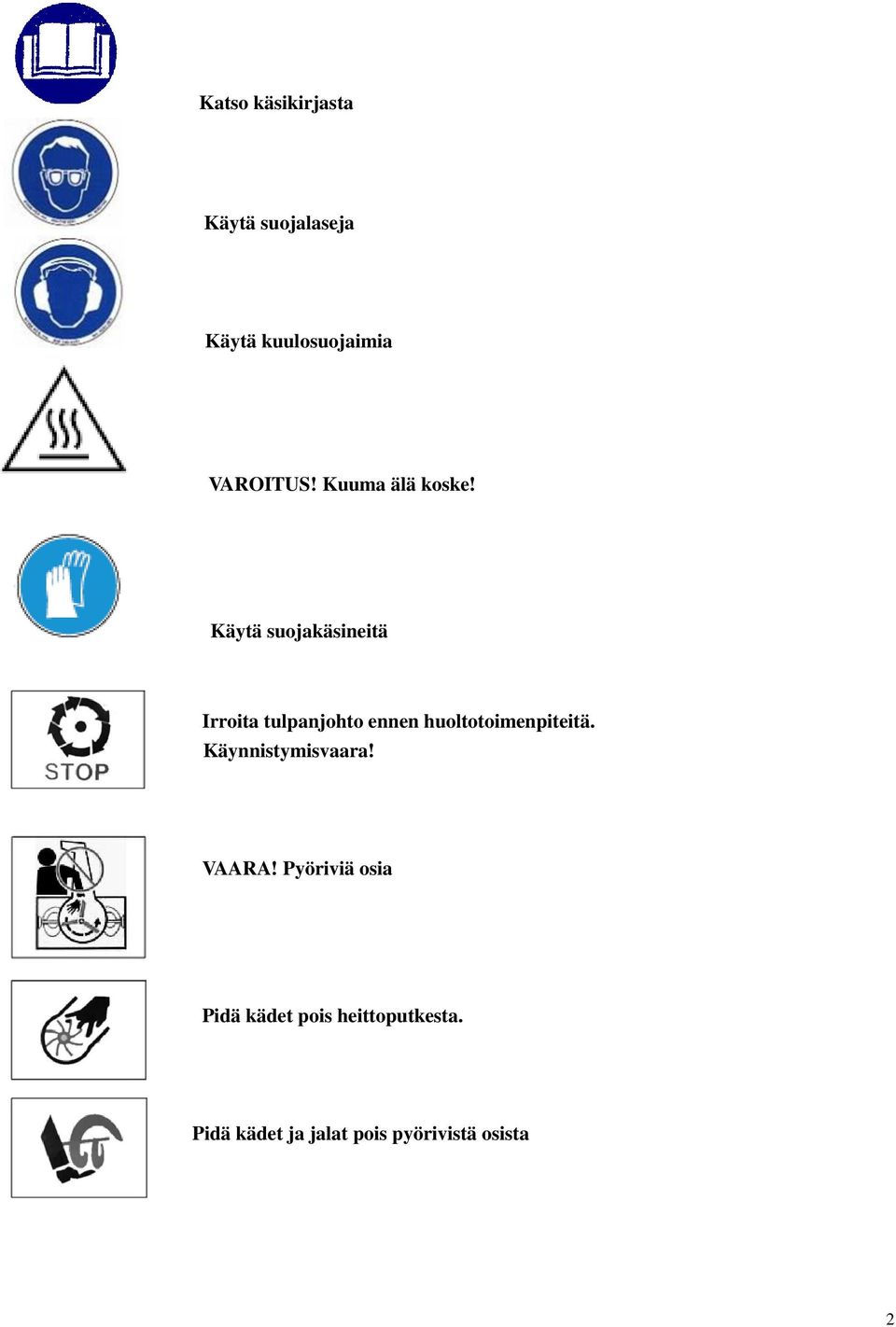

2 Katso käsikirjasta Käytä suojalaseja Käytä kuulosuojaimia VAROITUS! Kuuma älä koske! Käytä suojakäsineitä Irroita tulpanjohto ennen huoltotoimenpiteitä. Käynnistymisvaara! VAARA! Pyöriviä osia Pidä kädet pois heittoputkesta. Pidä kädet ja jalat pois pyörivistä osista 2

3 TURVALLISUUSOHJE Osa Olkaa hyvä, ja lukekaa tämä käsikirja huolella ja säilyttäkää se tulevaisuudessa konsultoidaksenne maahantuojan kanssa. 1.2.Lukekaa informaatio nimilevystä, joka on liitetty lumilingon runkoon sekä moottoriin. 1.3.On todella tärkeä tietää, kuinka kontrolloit ja käytät tätä laiteta oikein. Ennen käynnistystä sinun tulee tietää hallintalaitteiden erot ja kuinka sammutat laitteen Olkaa hyvä, ja noudattakaa seuraavia turvallisuussääntöjä: A. Alle 16-vuotiaiden lasten on kiellettyä käyttää tätä laitetta. Laitetta on kiellettyä käyttää myös aikuisten, jotka eivät osaa käyttää laitetta oikein; B. Varmista, ettei ihmisiä ole laitetta käyttäessä lähettyvillä, erityisesti lapsia eikä lemmikkieläimiä; C. Tarkempaa huomiota tulisi kiinnittää laitteen toimintoihin. Erityisesti perutustoimintaan, jolloin saatat liukastua 1.5. Tämä lumilinko on tarkoitettu ainoastaan lakaisuun, joka linkoaa lumen pois tieltä. Jos muutat lingon rakennetta tai sen käyttötarkoitusta, tuottajan ei tarvitse korvata mahdollisia muutoksista aiheutuneita vahinkoja ja haittoja. Laitteesi toiminnan tulee olla turvallisuuden mukaista. 3

4 1.6. Lumen linkoamisessa teillä, ja sivuteillä sinun tulee noudattaa sääntöjä, jotka maassasi on annettu. 1.7.Lumilinkoa käyttäessäsi sinun tulee käyttää hanskoja, suojalaseja, talvivaatteita ja liukuestekenkiä. Osa 2 Valmistautuminen 3.1.Tarkista tien pinta huolella aina ennen linkoamista. Poista mahdolliset risut, puun oksat, kivet ja muut vastaavat esineet Ennen koneen käynnistämistä, vapauta kytkin järjestelmä, jota käytetään linkouksen aikana Lumilinkoa käyttäessäsi käytä liukuestepohjaisia kenkiä, jotta vältyt liukastumisilta Polttoaine on tulenarkaa, joten ota se huomioon aina tankkauksen aikana. a)käytä ainoastaan 98E bensiiniä b) Tankkaus on kiellettyä lumilingon käydessä ja kun kone ei ole vielä ehtinyt viilenemään; c) Tankkaa aina ulkona. Sisätiloissa tankkaus on kielletty ; d) Avaa tankin korkki aina varovasti ja pyyhi ylivalunut öljy pois. 3.5.Käytä aina luotettavia vaijereita ja tulppia lumilingon sähkötoimintaan. 4

5 3.6. Säädä laitteen korkeutta sen mukaan, jos et halua lingota tieltä kiviä ja soraa. 3.7.Noudata tuottajan erityisiä ohjeita, älä ikinä säädä lumilinkoa moottorin käydessä Aloita linkoaminen ulkona vasta, kun lumilingon moottorin lämpötila on siihen soveltuva Linkoamisen aikana lumilinko saattaa heittää esineitä, jotka voivat vaurioittaa silmiäsi, joten käytä aina suojalaseja linkoamisen aikana Vaatteita ei saa pitää purkutorven, eikä pyörivien osien lähellä On tärkeä huomioida bensamittaria ensimmäisellä käyttökerralla. Varmista, että bensa ja öljy ovat tankattu Tarkista huolellisesti renkaiden paineet Osa 3 Käsittely 4.1. Älä lähesty pyörivää laitetta käsillä tai jaloilla Käytä laitetta varovaisesti. Ole huolellinen tietä ylittäessä, jottei tapahdu onnettomuuksia Jos lumilinko menee tukkoon, sammuta moottori ja putsaa lumitukokset ja esineet pois. Tarkista, ettei laite ole vaurioitunut ennen uudelleen käynnistämistä Jos lumilinko alkaa täristää epänormaalisti, sammuta moottori ja tarkista se huolellisesti Sammuta moottori lumilinkoa säädettäessä ja korjattaessa. 5

6 4.6. Varmista, että lingon pyörivät osat ovat pysähtyneet ennen kuin alat korjaamaan tai putsaamaan lumilikoa Älä käytä lumilinkoa sisätiloissa. Jos linkoa tarvitsee käyttää sisällä, avaa ovi ja häivytä savu ja bensan haju huoneesta Älä käytä laitetta epätasaisella tai kuoppaisella tiellä Älä käytä tätä laitetta, mikäli turvavälineitä ei ole saatavilla Älä käytä laitetta lasien ja autojen lähettyvillä. Varmista että lapset ja lemmikkieläimet ovat poissa lähettyviltäsi laitetta käyttäessä Älä yritä ylittää tämän laitteen heittorajoja toiminnan aikana Laitetta käyttäessäsi liukkaalla tiellä, käytä normaali vauhtia ja ole varovainen peruutus toiminnalla Varmista ettei laitteen edessä ole ketään. Älä osoita torvea jalankulkuväylälle Kun lumilinko liikkuu eteenpäin linkoamatta, tarkista siipipyörä Käytä tuottajan suosittelemia varaosia Älä käytä lumilinkoa pimeällä alueelle. Toiminnon tulee olla paikoillaan, pitää kiinni kahvoista ja liikkua hitaasti eteenpäin Älä kuljeta henkilöitä Kun olet käyttänyt lumilinkoa, sammuta moottori ja vedä avain pois Lukitse vaihde ensimmäiselle ja vapauta sitten kytkin, tällä tavoin laite liikkuu eteenpäin. Vapauta kytkin vasta kun vaihdat vaihteen Jos Laite osuu johonkin muuhun esineeseen tai alkaa tärisemään epänormaalisti, sammuta laite ja tarkista se. 6

7 (Tämä on erittäin tärkeää) 4.21.Kiinnitä huomiota laitetta käyttäessäsi torven asentoon ja varmista, ettei se osoita jalankulkuväylälle Kun linkoat lunta kaltevalta tasolta, käyttäjän tulee huolehtia, ettei laite pääse kaatumaan. Tätä laitetta ei ole suunniteltu käytettäväksi kaltevalla tasolla, jonka kulma on yli 20 astetta Käytön jälkeen, puhdista tikulla lumet, jotka laitteeseen ovat kertyneet. Jos alempi putki pääsee jäätymään, laitetta voi olla vaikea käyttää seuraavalla käyttökerralla Käynnistä kone; Laita käynnistyskatkaisin päälle, tämän jälkeen laita ryyppykatkaisin täyteen asentoon. Käynnistyksen jälkeen käyttäjän tulee tarkistaa kaasu ja hitaasti vetää käynnistimestä, kunnes vastustus alkaa ja sitten vetää käyntiin ja tarkistaa että ryyppy tulee pois päältä Laitteen pysäytys; Sammuta ensin kaasu, sitten käännä käynnistyskatkaisin off, eli sammutus asentoon siihen asti, kunnes laite on kokonaan sammunut. Osa 5. Huolto-ohjeet 5.1 Tarkista lumilinko säännöllisin ajoin pitääksesi linkoamisen turvallisena. 5.2 Älä lisää öljyä sisätiloissa; jos tankkaat sisätiloissa, pidä se kaukana tulenläheisyydestä. 5.3 Jos laitat lumilingon autotalliin, lue tämä ohjekirja ja säilytä sitä 7

8 samoissa tiloissa lingon kanssa. 5.4 Tarpeen vaatiessa lue turvallisuus ohjeet uudelleen. 5.5 Kun olet saanut lumet lingottua, anna laitteen pyöriä vielä hetki. Näin vältyt laitteen jäätymiseltä. 5.6 Moottoriöljyt tulee vaihtaa ensimmäisen 20 tunnin käytön jälkeen. Vaihda öljyt poistamalla öljyruuvin ja anna vanhojen öljyjen valuta pois. Laita tämän jälkeen laitteeseen jäätymätöntä moottoriöljyä, kuten 5W-30 tai 5W-40 öljyä. Käytä ainoastaan 98 E bensiiniä. 8

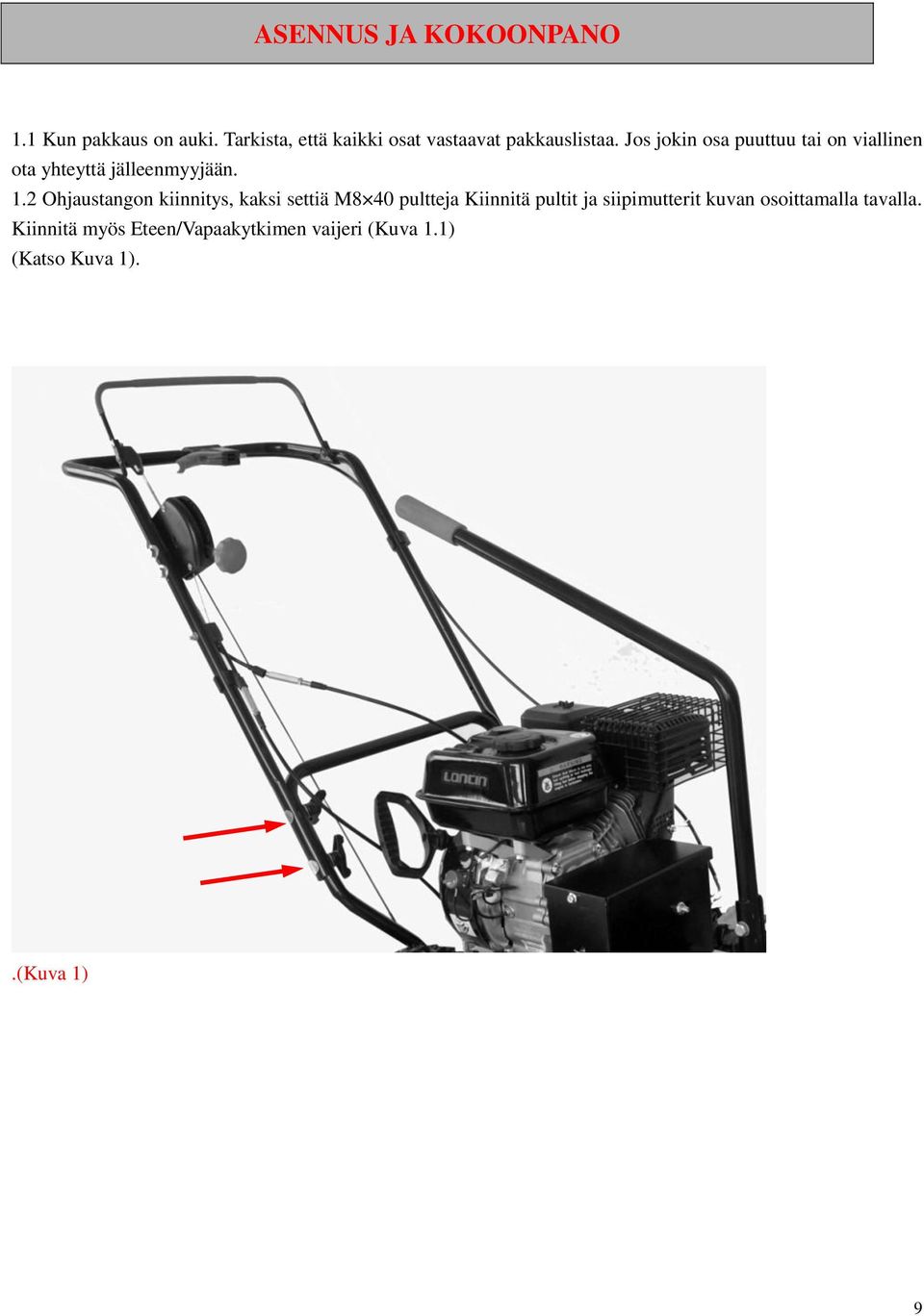

9 ASENNUS JA KOKOONPANO 1.1 Kun pakkaus on auki. Tarkista, että kaikki osat vastaavat pakkauslistaa. Jos jokin osa puuttuu tai on viallinen ota yhteyttä jälleenmyyjään. 1.2 Ohjaustangon kiinnitys, kaksi settiä M8 40 pultteja Kiinnitä pultit ja siipimutterit kuvan osoittamalla tavalla. Kiinnitä myös Eteen/Vapaakytkimen vaijeri (Kuva 1.1) (Katso Kuva 1)..(Kuva 1) 9

10 .(Kuva 1.1) 1.3 Asenna ohjaussauva kuvan osoittamalla tavalla.. (Katso kuva 2) 10

11 .(Kuva 2) LUMILEVYN ASENNUS (LISÄVARUSTE) 1.Lumilevyn kiinnitetään kiinnityslevyihin joita on 2 kappaletta. Katsokuva.(Kuva3).(Kuva 3) 11

12 2.Kiinnitä ensin yläpuoli nostamalla lumilevy kiinnityskoukkuihin. Katso kuva.(kuva 4).(Kuva 3) 4.Lukitse levy paikoilleen kahdella M8*25DE pultilla. Katso kuva.(kuva4).(kuva 4) 12

13 LUMILINGON ASENNUS 1.Löysää siipimutterit kuvan osoittamasta kohdasta, poista lakaisinpää..(kuva1).(kuva 1) 2. Asenna lumilinkopää kuvan osoitamalla tavalla. Katso kuva (Kuva 2).(Kuva 2) 13

14 3. Akseleiden yhdistys, Pyöritä tarvittaessa akselia helpottaaksesi asennusta. Katso kuva.(kuva 3).(Kuva 3) 4.Kiristä siipimutterit huolellisesti. Katso kuva 4:.(Kuva 4) 14

15 5.Heittoputken asennus: Kuvan osoittamalla tavalla käytä M6x16 pultteja, 6.5x12x0.7 aluslaattaa, ja M6 lukkomutteria kiinnittämään heittoputki lumilinkoon. Katso kuva 5..(Kuva 5) 6.Heittoputken säätöveivin asennus: Asenna veivi ja veivin tuki kuvan osoittamalla tavalla. Testaa asennuksen jälkeen, että veivi kääntää heittoputkea esteettömästi. Huomaa asenna heittosuunta poispäin linkoajasta. Katso kuvat 6,7 ja 8. 15

16 .(Kuva 6).(Kuva 7) 16

17 .(Figure 8) Heittotorven suunnan kääntö Käännä veivistä myötäpäivään niin torvi kääntyy oikealle. Käännä veivistä vastapäivään niin torvi kääntyy vasemmalle. 17

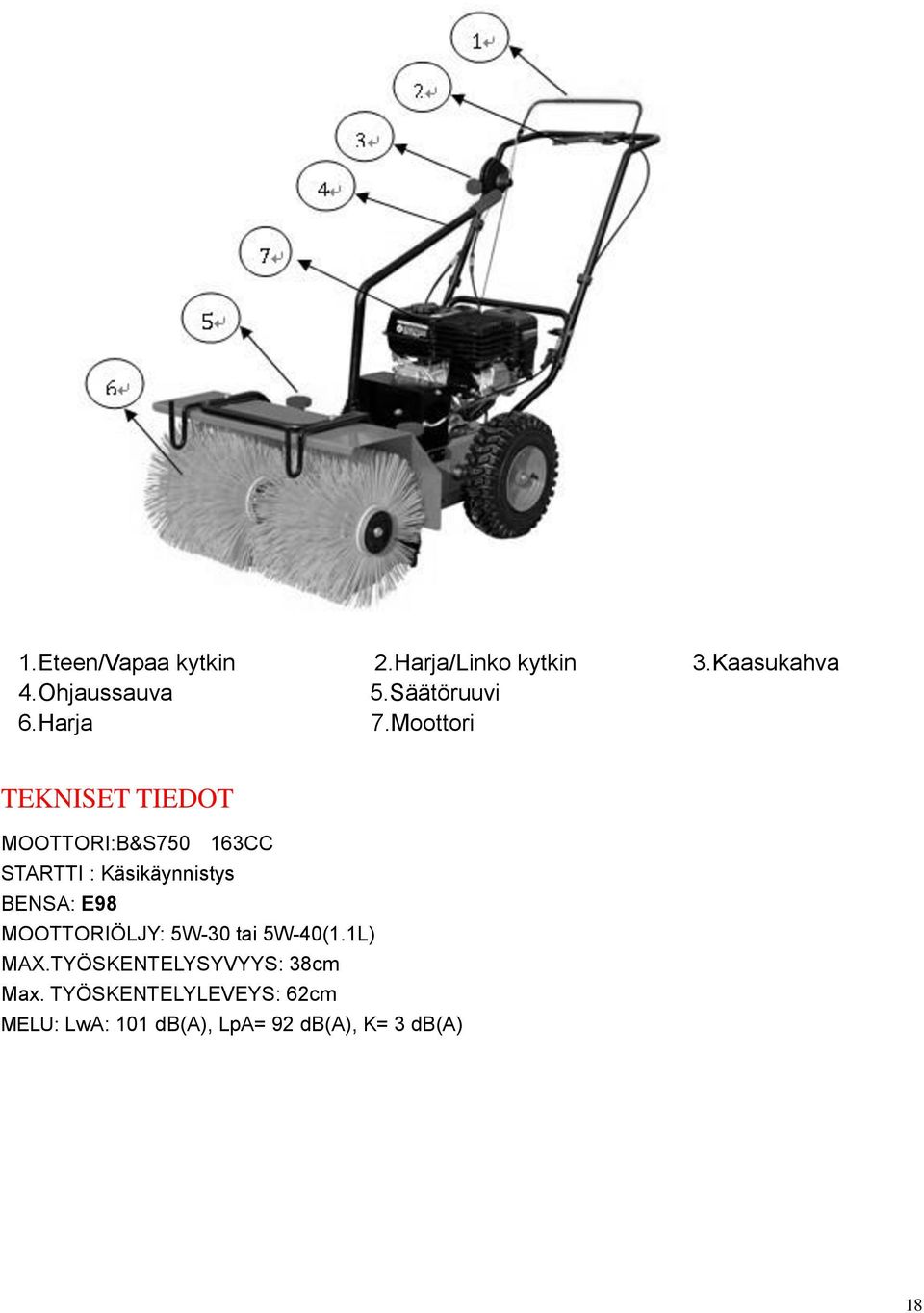

18 1.Eteen/Vapaa kytkin 2.Harja/Linko kytkin 3.Kaasukahva 4.Ohjaussauva 5.Säätöruuvi 6.Harja 7.Moottori TEKNISET TIEDOT MOOTTORI:B&S CC STARTTI : Käsikäynnistys BENSA: E98 MOOTTORIÖLJY: 5W-30 tai 5W-40(1.1L) MAX.TYÖSKENTELYSYVYYS: 38cm Max. TYÖSKENTELYLEVEYS: 62cm MELU: LwA: 101 db(a), LpA= 92 db(a), K= 3 db(a) 18

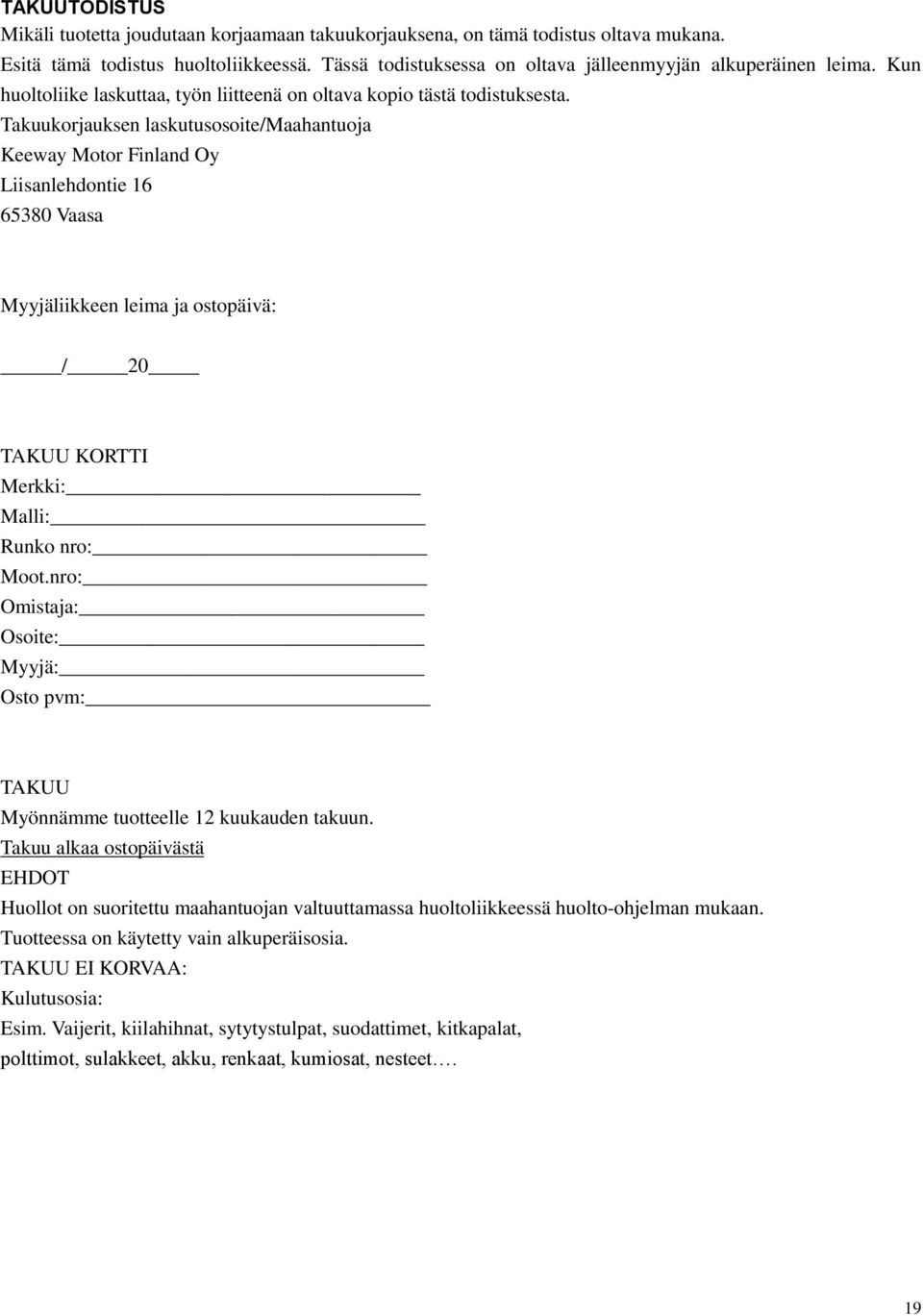

19 TAKUUTODISTUS Mikäli tuotetta joudutaan korjaamaan takuukorjauksena, on tämä todistus oltava mukana. Esitä tämä todistus huoltoliikkeessä. Tässä todistuksessa on oltava jälleenmyyjän alkuperäinen leima. Kun huoltoliike laskuttaa, työn liitteenä on oltava kopio tästä todistuksesta. Takuukorjauksen laskutusosoite/maahantuoja Keeway Motor Finland Oy Liisanlehdontie Vaasa Myyjäliikkeen leima ja ostopäivä: / 20 TAKUU KORTTI Merkki: Malli: Runko nro: Moot.nro: Omistaja: Osoite: Myyjä: Osto pvm: TAKUU Myönnämme tuotteelle 12 kuukauden takuun. Takuu alkaa ostopäivästä EHDOT Huollot on suoritettu maahantuojan valtuuttamassa huoltoliikkeessä huolto-ohjelman mukaan. Tuotteessa on käytetty vain alkuperäisosia. TAKUU EI KORVAA: Kulutusosia: Esim. Vaijerit, kiilahihnat, sytytystulpat, suodattimet, kitkapalat, polttimot, sulakkeet, akku, renkaat, kumiosat, nesteet. 19

20 HUOLTO 20Tunnin Huolto valtuutetun huoltoliikkeen leima ja päiväys 20
