1 OMISTAJAN OPAS / KÄYTTÖOHJEKIRJA LUMILINGOT 6,5HP, RENGASMALLI, VETO- JA SÄHKÖ- KÄYNNISTEINEN 13hp, telamalli, veto- ja sähkökäynnisteinen LUE NÄMÄ OHJEET HUOLELLA ENNEN KONEEN KÄYTTÖÖNOTTOA HANDAI IS REGISTERED TRADEMARK

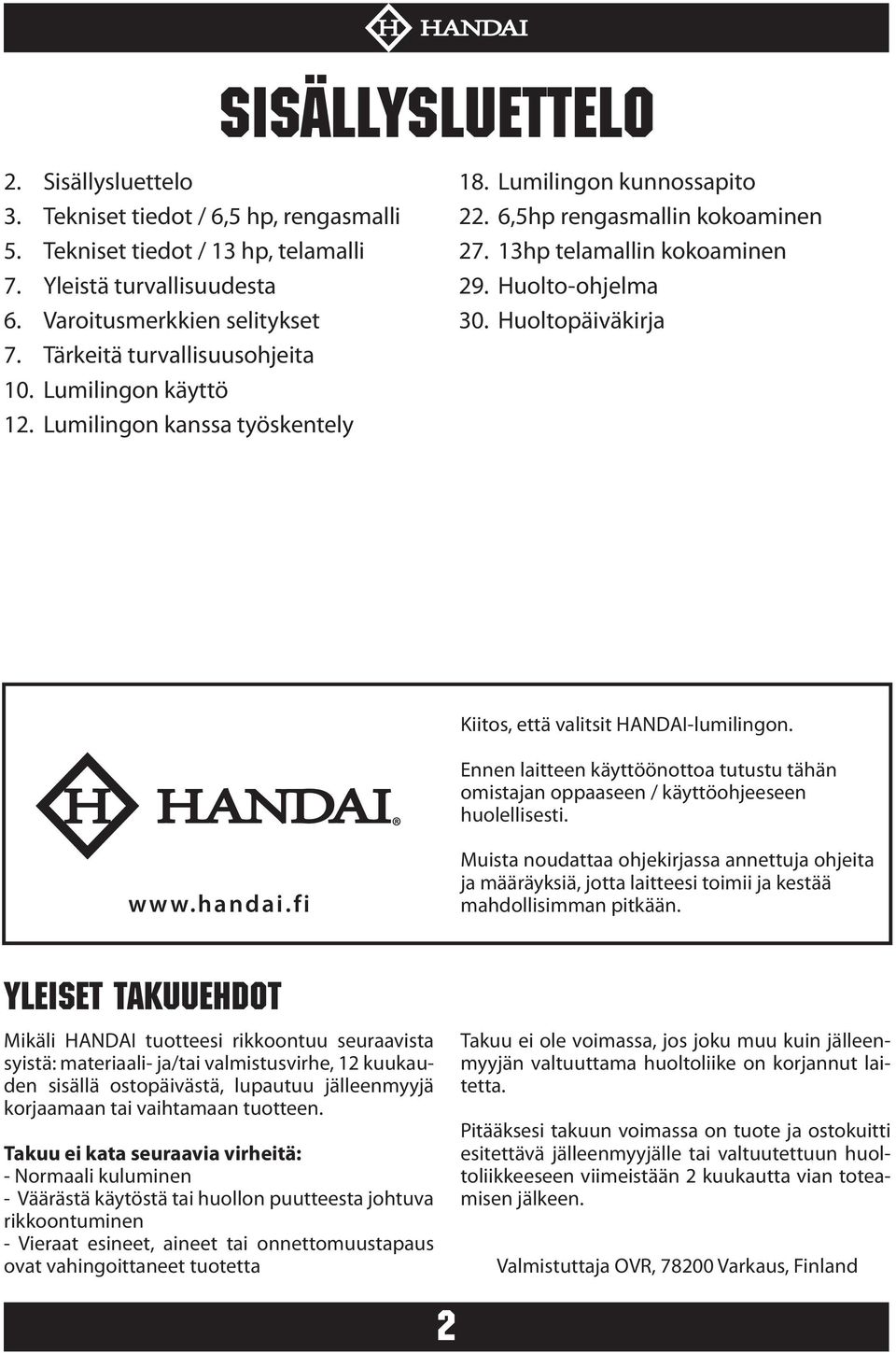

2 SISÄLLYSLUETTELO 2. Sisällysluettelo 3. Tekniset tiedot / 6,5 hp, rengasmalli 5. Tekniset tiedot / 13 hp, telamalli 7. Yleistä turvallisuudesta 6. Varoitusmerkkien selitykset 7. Tärkeitä turvallisuusohjeita 10. Lumilingon käyttö 12. Lumilingon kanssa työskentely 18. Lumilingon kunnossapito 22. 6,5hp rengasmallin kokoaminen hp telamallin kokoaminen 29. Huolto-ohjelma 30. Huoltopäiväkirja Kiitos, että valitsit HANDAI-lumilingon. Ennen laitteen käyttöönottoa tutustu tähän omistajan oppaaseen / käyttöohjeeseen huolellisesti. Muista noudattaa ohjekirjassa annettuja ohjeita ja määräyksiä, jotta laitteesi toimii ja kestää mahdollisimman pitkään. YLEISET TAKUUEHDOT Mikäli HANDAI tuotteesi rikkoontuu seuraavista syistä: materiaali- ja/tai valmistusvirhe, 12 kuukauden sisällä ostopäivästä, lupautuu jälleenmyyjä korjaamaan tai vaihtamaan tuotteen. Takuu ei kata seuraavia virheitä: - Normaali kuluminen - Väärästä käytöstä tai huollon puutteesta johtuva rikkoontuminen - Vieraat esineet, aineet tai onnettomuustapaus ovat vahingoittaneet tuotetta Takuu ei ole voimassa, jos joku muu kuin jälleenmyyjän valtuuttama huoltoliike on korjannut laitetta. Pitääksesi takuun voimassa on tuote ja ostokuitti esitettävä jälleenmyyjälle tai valtuutettuun huoltoliikkeeseen viimeistään 2 kuukautta vian toteamisen jälkeen. Valmistuttaja OVR, Varkaus, Finland 2

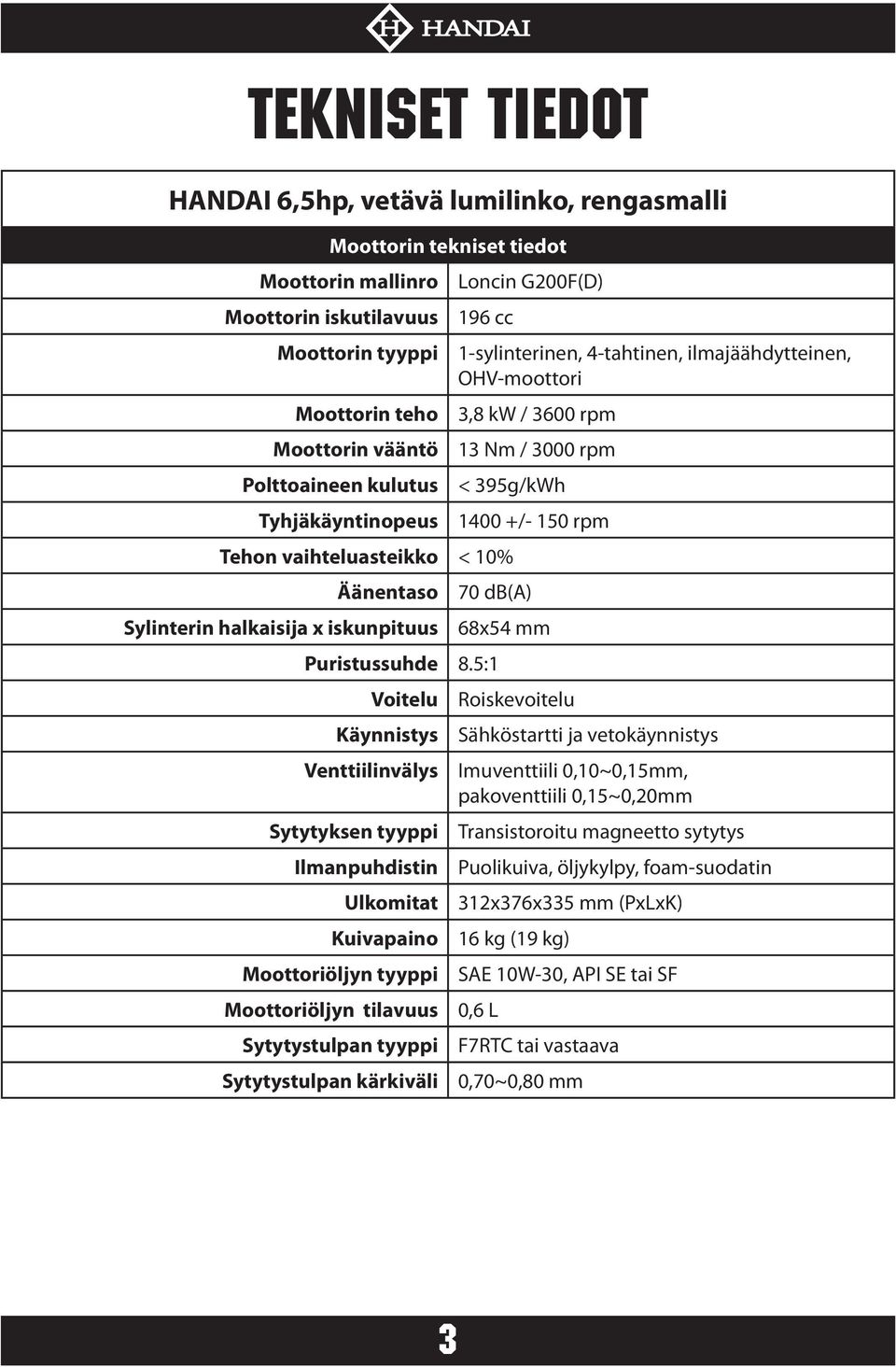

3 TEKNISET TIEDOT HANDAI 6,5hp, vetävä lumilinko, rengasmalli Moottorin tekniset tiedot Moottorin mallinro Moottorin iskutilavuus Moottorin tyyppi Moottorin teho Moottorin vääntö Polttoaineen kulutus Tyhjäkäyntinopeus Loncin G200F(D) 196 cc 1-sylinterinen, 4-tahtinen, ilmajäähdytteinen, OHV-moottori 3,8 kw / 3600 rpm 13 Nm / 3000 rpm < 395g/kWh Tehon vaihteluasteikko < 10% Äänentaso Sylinterin halkaisija x iskunpituus /- 150 rpm 70 db(a) Puristussuhde 8.5:1 Voitelu Käynnistys Venttiilinvälys Sytytyksen tyyppi Ilmanpuhdistin Ulkomitat Kuivapaino Moottoriöljyn tyyppi Moottoriöljyn tilavuus Sytytystulpan tyyppi Sytytystulpan kärkiväli 68x54 mm Roiskevoitelu Sähköstartti ja vetokäynnistys Imuventtiili 0,10~0,15mm, pakoventtiili 0,15~0,20mm Transistoroitu magneetto sytytys Puolikuiva, öljykylpy, foam-suodatin 312x376x335 mm (PxLxK) 16 kg (19 kg) SAE 10W-30, API SE tai SF 0,6 L F7RTC tai vastaava 0,70~0,80 mm 3

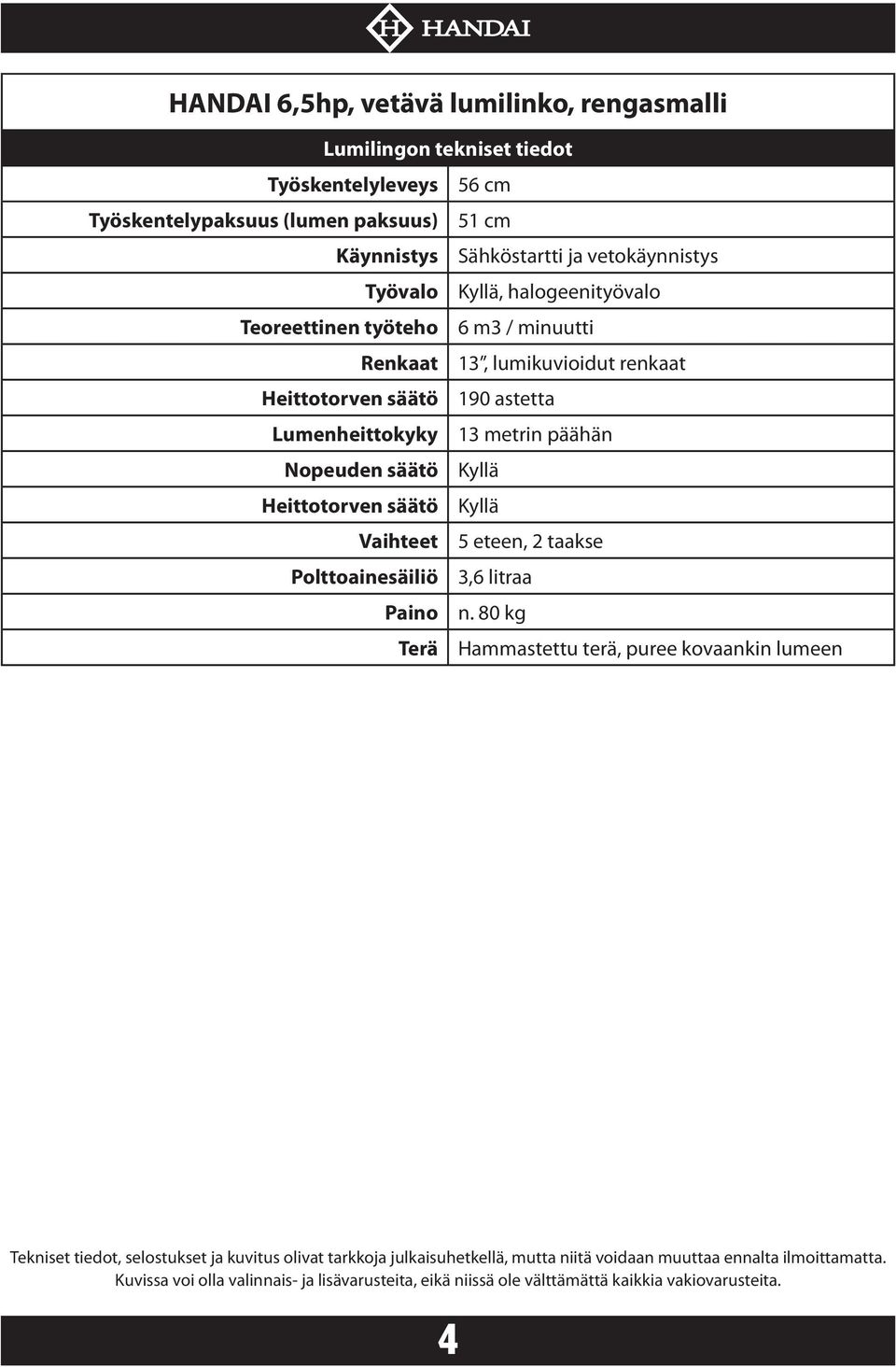

4 HANDAI 6,5hp, vetävä lumilinko, rengasmalli Lumilingon tekniset tiedot Työskentelyleveys 56 cm Työskentelypaksuus (lumen paksuus) 51 cm Käynnistys Sähköstartti ja vetokäynnistys Työvalo Kyllä, halogeenityövalo Teoreettinen työteho 6 m3 / minuutti Renkaat 13, lumikuvioidut renkaat Heittotorven säätö 190 astetta Lumenheittokyky 13 metrin päähän Nopeuden säätö Kyllä Heittotorven säätö Kyllä Vaihteet 5 eteen, 2 taakse Polttoainesäiliö 3,6 litraa Paino n. 80 kg Terä Hammastettu terä, puree kovaankin lumeen Tekniset tiedot, selostukset ja kuvitus olivat tarkkoja julkaisuhetkellä, mutta niitä voidaan muuttaa ennalta ilmoittamatta. Kuvissa voi olla valinnais- ja lisävarusteita, eikä niissä ole välttämättä kaikkia vakiovarusteita. 4

5 TEKNISET TIEDOT HANDAI 13hp, vetävä lumilinko, telamalli Moottorin tekniset tiedot Moottorin mallinro Moottorin iskutilavuus Moottorin tyyppi Moottorin nettoteho Moottorin nettovääntö Polttoaineen kulutus Tyhjäkäyntinopeus Loncin 185F (D) S 375 cc 1-sylinterinen, 4-tahtinen, ilmajäähdytteinen, OHV-moottori 7,8 kw / 3600 rpm 23,2 Nm / 2500 rpm < 374g/kWh Tehon vaihteluasteikko < 10% Äänentaso Sylinterin halkaisija x iskunpituus /- 200 rpm 70 db(a) Puristussuhde 8.0:1 Voitelu Käynnistys Venttiilinvälys Sytytyksen tyyppi Ulkomitat Kuivapaino Moottoriöljy Moottoriöljyn tilavuus Sytytystulpan tyyppi Sytytystulpan kärkiväli 85x66 mm Roiskevoitelu Sähköstartti ja vetokäynnistys Imuventtiili 0,10~0,15mm, pakoventtiili 0,15~0,20mm Transistoroitu magneetto sytytys 510x380x450 mm (PxLxK) 33,5 kg (36 kg) SAE 5W-30, API SE tai SF yleiskäyttöön 1,1 litraa F7RTC tai vastaava 0,70~0,80 mm 5

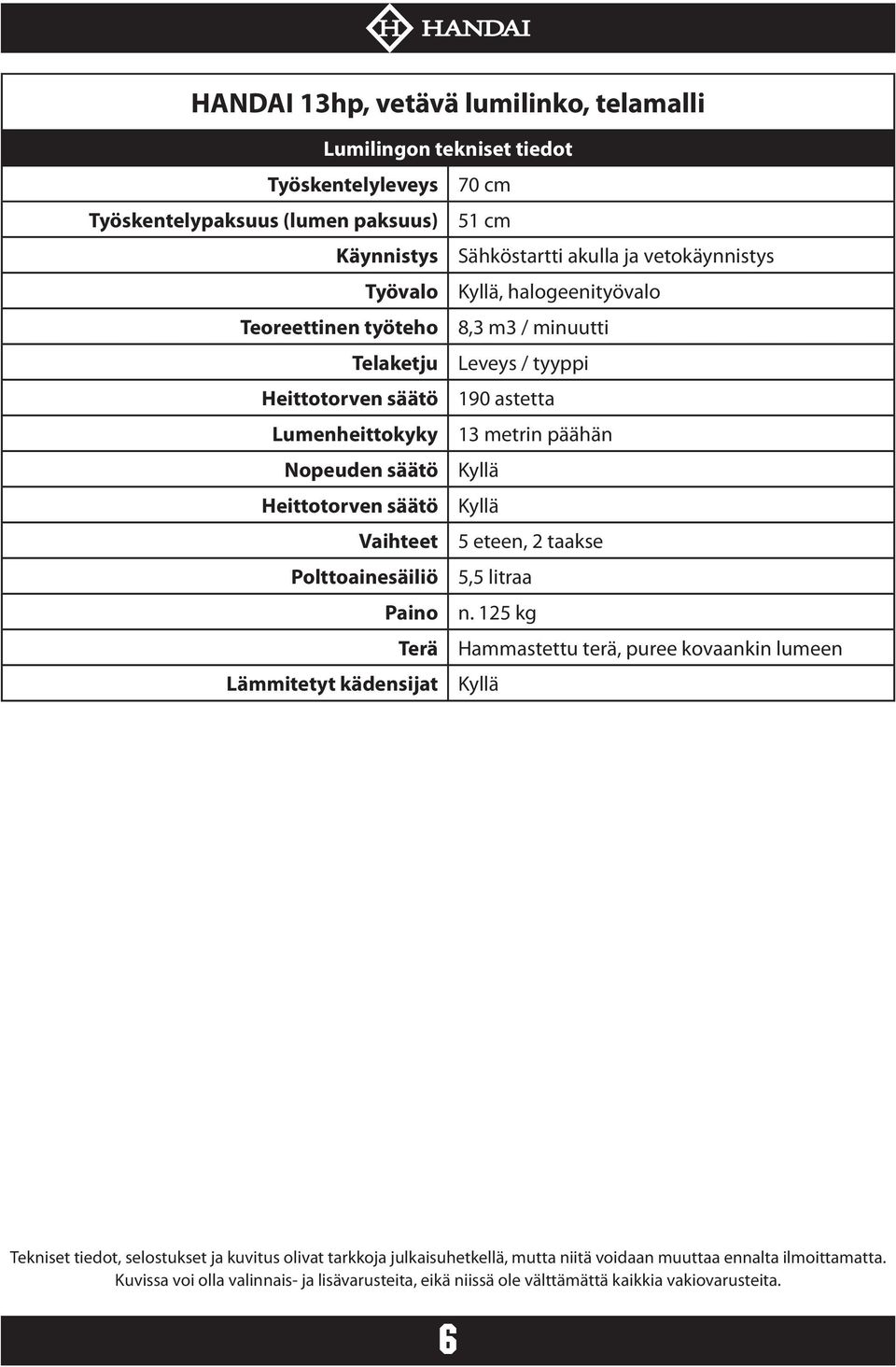

6 HANDAI 13hp, vetävä lumilinko, telamalli Lumilingon tekniset tiedot Työskentelyleveys 70 cm Työskentelypaksuus (lumen paksuus) 51 cm Käynnistys Sähköstartti akulla ja vetokäynnistys Työvalo Kyllä, halogeenityövalo Teoreettinen työteho 8,3 m3 / minuutti Telaketju Leveys / tyyppi Heittotorven säätö 190 astetta Lumenheittokyky 13 metrin päähän Nopeuden säätö Kyllä Heittotorven säätö Kyllä Vaihteet 5 eteen, 2 taakse Polttoainesäiliö 5,5 litraa Paino n. 125 kg Terä Hammastettu terä, puree kovaankin lumeen Lämmitetyt kädensijat Kyllä Tekniset tiedot, selostukset ja kuvitus olivat tarkkoja julkaisuhetkellä, mutta niitä voidaan muuttaa ennalta ilmoittamatta. Kuvissa voi olla valinnais- ja lisävarusteita, eikä niissä ole välttämättä kaikkia vakiovarusteita. 6

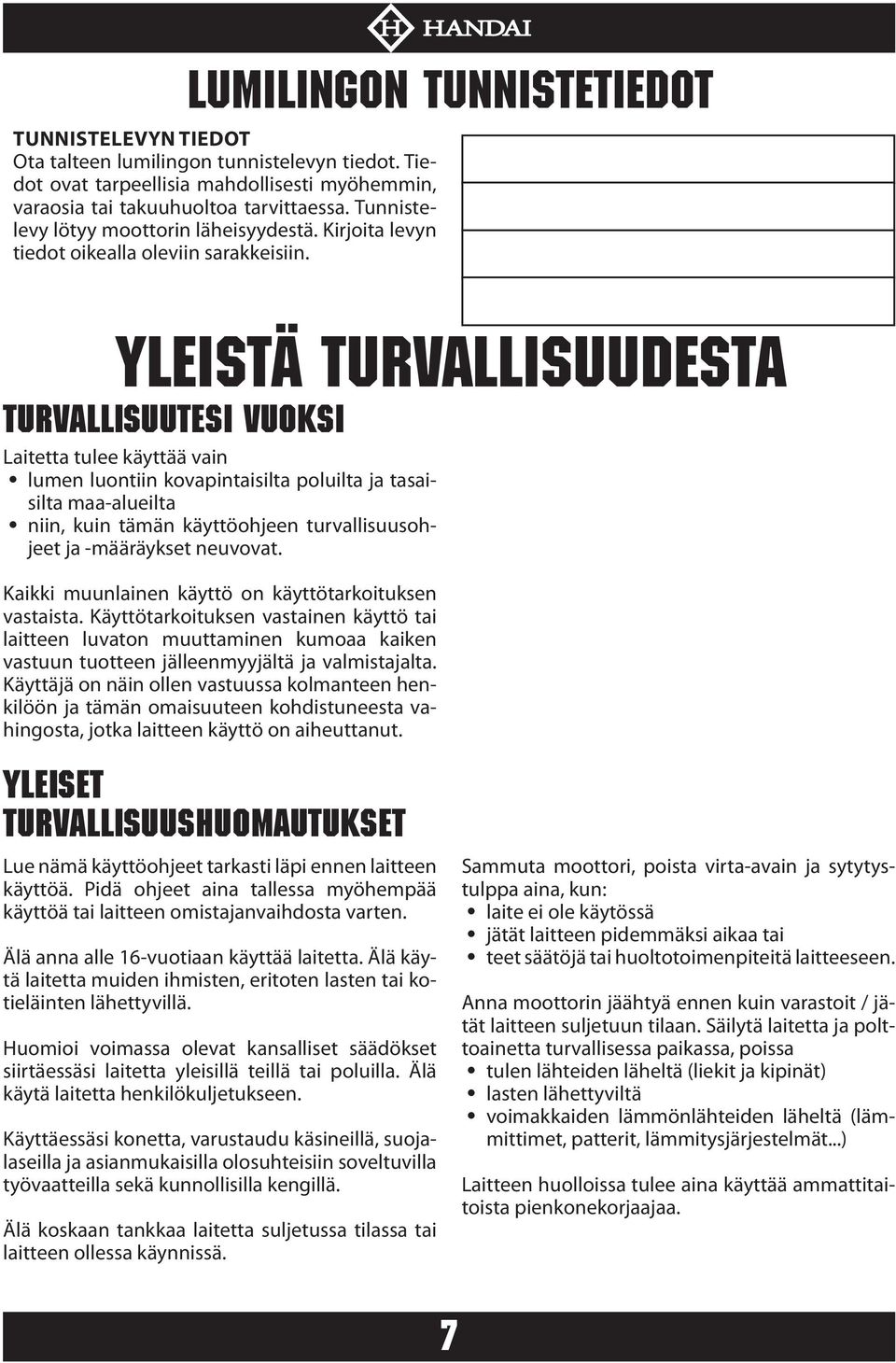

7 LUMILINGON TUNNISTETIEDOT Tunnistelevyn tiedot Ota talteen lumilingon tunnistelevyn tiedot. Tiedot ovat tarpeellisia mahdollisesti myöhemmin, varaosia tai takuuhuoltoa tarvittaessa. Tunnistelevy lötyy moottorin läheisyydestä. Kirjoita levyn tiedot oikealla oleviin sarakkeisiin. YLEISTÄ TURVALLISUUDESTA Turvallisuutesi vuoksi Laitetta tulee käyttää vain lumen luontiin kovapintaisilta poluilta ja tasaisilta maa-alueilta niin, kuin tämän käyttöohjeen turvallisuusohjeet ja -määräykset neuvovat. Kaikki muunlainen käyttö on käyttötarkoituksen vastaista. Käyttötarkoituksen vastainen käyttö tai laitteen luvaton muuttaminen kumoaa kaiken vastuun tuotteen jälleenmyyjältä ja valmistajalta. Käyttäjä on näin ollen vastuussa kolmanteen henkilöön ja tämän omaisuuteen kohdistuneesta vahingosta, jotka laitteen käyttö on aiheuttanut. YLEISET TURVALLISUUSHUOMAUTUKSET Lue nämä käyttöohjeet tarkasti läpi ennen laitteen käyttöä. Pidä ohjeet aina tallessa myöhempää käyttöä tai laitteen omistajanvaihdosta varten. Älä anna alle 16-vuotiaan käyttää laitetta. Älä käytä laitetta muiden ihmisten, eritoten lasten tai kotieläinten lähettyvillä. Huomioi voimassa olevat kansalliset säädökset siirtäessäsi laitetta yleisillä teillä tai poluilla. Älä käytä laitetta henkilökuljetukseen. Käyttäessäsi konetta, varustaudu käsineillä, suojalaseilla ja asianmukaisilla olosuhteisiin soveltuvilla työvaatteilla sekä kunnollisilla kengillä. Älä koskaan tankkaa laitetta suljetussa tilassa tai laitteen ollessa käynnissä. Sammuta moottori, poista virta-avain ja sytytystulppa aina, kun: laite ei ole käytössä jätät laitteen pidemmäksi aikaa tai teet säätöjä tai huoltotoimenpiteitä laitteeseen. Anna moottorin jäähtyä ennen kuin varastoit / jätät laitteen suljetuun tilaan. Säilytä laitetta ja polttoainetta turvallisessa paikassa, poissa tulen lähteiden läheltä (liekit ja kipinät) lasten lähettyviltä voimakkaiden lämmönlähteiden läheltä (lämmittimet, patterit, lämmitysjärjestelmät...) Laitteen huolloissa tulee aina käyttää ammattitaitoista pienkonekorjaajaa. 7

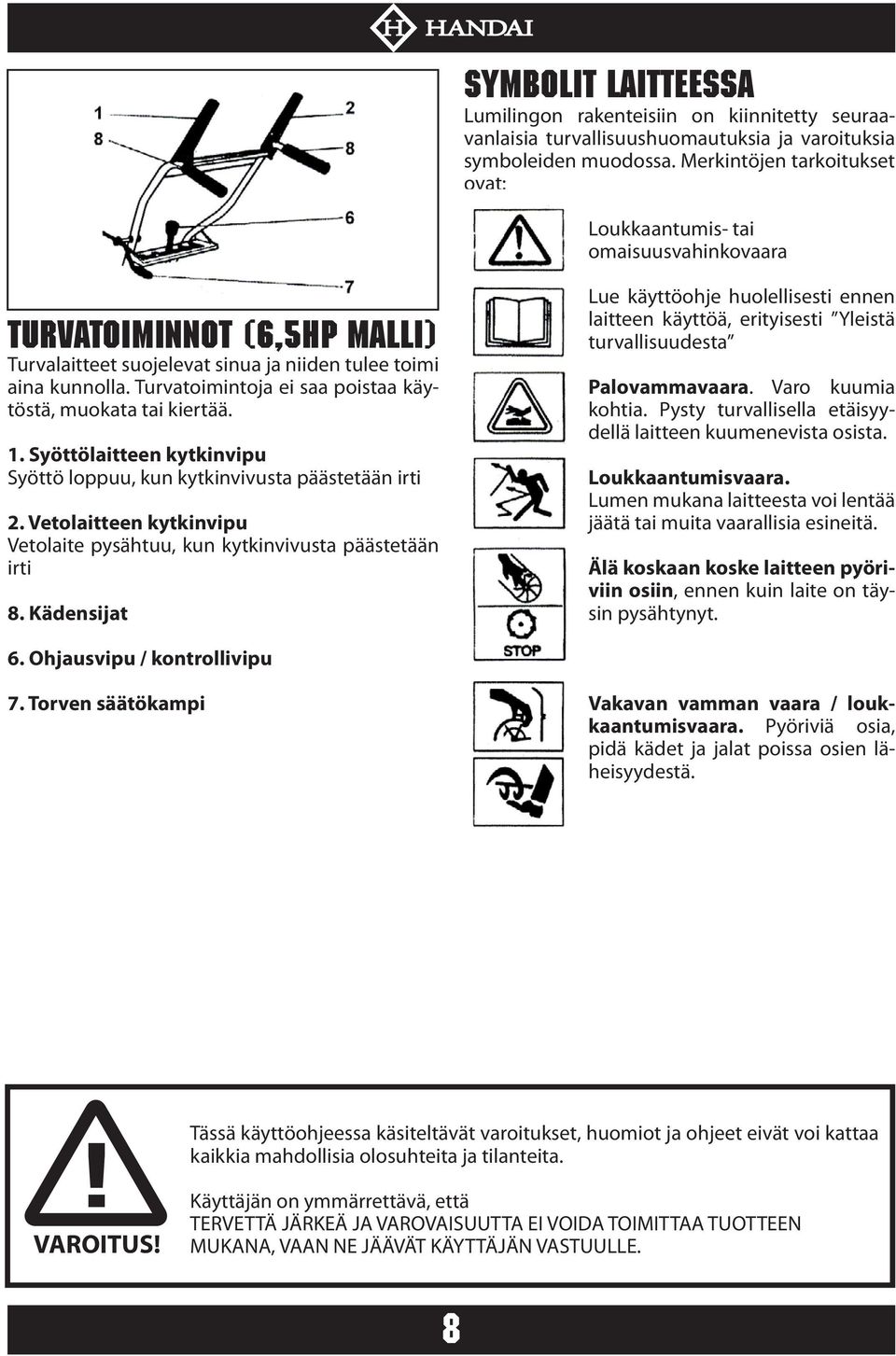

8 SYMBOLIT LAITTEESSA Lumilingon rakenteisiin on kiinnitetty seuraavanlaisia turvallisuushuomautuksia ja varoituksia symboleiden muodossa. Merkintöjen tarkoitukset ovat: Loukkaantumis- tai omaisuusvahinkovaara TURVATOIMINNOT (6,5hp malli) Turvalaitteet suojelevat sinua ja niiden tulee toimi aina kunnolla. Turvatoimintoja ei saa poistaa käytöstä, muokata tai kiertää. 1. Syöttölaitteen kytkinvipu Syöttö loppuu, kun kytkinvivusta päästetään irti 2. Vetolaitteen kytkinvipu Vetolaite pysähtuu, kun kytkinvivusta päästetään irti 8. Kädensijat Lue käyttöohje huolellisesti ennen laitteen käyttöä, erityisesti Yleistä turvallisuudesta Palovammavaara. Varo kuumia kohtia. Pysty turvallisella etäisyydellä laitteen kuumenevista osista. Loukkaantumisvaara. Lumen mukana laitteesta voi lentää jäätä tai muita vaarallisia esineitä. Älä koskaan koske laitteen pyöriviin osiin, ennen kuin laite on täysin pysähtynyt. 6. Ohjausvipu / kontrollivipu 7. Torven säätökampi Vakavan vamman vaara / loukkaantumisvaara. Pyöriviä osia, pidä kädet ja jalat poissa osien läheisyydestä. Tässä käyttöohjeessa käsiteltävät varoitukset, huomiot ja ohjeet eivät voi kattaa kaikkia mahdollisia olosuhteita ja tilanteita. VAROITUS! Käyttäjän on ymmärrettävä, että TERVETTÄ JÄRKEÄ JA VAROVAISUUTTA EI VOIDA TOIMITTAA TUOTTEEN MUKANA, VAAN NE JÄÄVÄT KÄYTTÄJÄN VASTUULLE. 8

9 PAKKAUKSEN PURKU Tarkista pakkauksen sisältö purkaessasi sitä. Huomioi, että pienet osat voivat mennä toisen osan sisään tai olla muuten irrallaan pakkauksen sisällä. Älä koskaan hävitä mitään pakkauksen mukana tullutta ennen kuin olet koonnut laitteen. 1. Poista pakkauksen kannen (2) kulmissa olevat niitit (1) pihdeillä tai vääntämällä varovasti esimerkiksi sorkkaraudalla Nosta pakkauksen kansi (2) pois paikoiltaan 3. Poista päätypalat (3) nostamalla ne ylös 4. Poista sivupalat (4) nostamalla ne ylös, tarvittaessa taita sivuja ulospäin yläreunasta, jolloin ne irtoavat alareunasta. TOIMENPITEET ENNEN KÄYTTÖÖNOTTOA Öljytason tarkistaminen on tärkeää. Täytä mooottori tarvittaessa moottoriöljyllä (kts. tarkemmin moottorin ohjekirja) Renkaissa voi kuljetuksen vuoksi olla normaalia korkeampi rengaspaine. Tarkista rengaspaine ja säädä sopivaksi (noin 1 bar) Säädä vetolaitteen ja syötön kytkinkaapeli (kts. huolto) Pakkauksessa voi olla tärkeitä, pieniä, osia irrallaan. Avaa pakkaus varovasti ja laita kaikki sieltä löytyvät osat ja tarvikkeet talteen! 6,5hp malli - Säädä vetolaitteen vipu (kts. huolto) Varmista, että kaikki osat ja ruuvit/pultit/mutterit ovat kunnolla kiinni ja asianmukaisesti kiristettyjä 9

10 LUMILINGON KÄYTTÖ Loukkaantumisvaara Älä käytä laitetta ilman riittäviä työskentelyvarusteita. Käytä kenkiä, joissa on hyvä pito liukkaallakin pinnalla. Laite voi käytettäessä lennättää esineitä silmille. Käytä aina suojalaseja tai silmäsuojaimia laitetta käyttäessäsi, huoltaessasi tai säätäessäsi. Ennen laitteen säätöä Sammuta moottori Poista virta-avain ja sytytystulpan hattu Odota kunnes moottori on jäähtynyt Tarkista lingottava alue huolellisesti, poista kynnysmatot, kelkat, lumilaudat, pulkat, johdot ja muut vieraat esineet alueelta. OHJAUSLAITTEEN KÄYTTÖ (telaketjumalli) Paina vasemman käden alla olevaa kahvaa kääntääksesi vasemmalle Paina oikean käden alla olevaa kahvaa kääntääksesi oikealle Työasennon säätäminen Asento 1: Raskas lumi jäisellä päällysteellä, syöttöruuvi laskee maan tasalle Asento 2: Normaaleihin lumiolosuhteisiin Asento 3: Epätasaisten polkujen lumenluontiin tai laitteen kuljetukseen, syöttöruuvi on korkeammalla Vetopyörän kytkentä vapaalle, vetävät laitteet ilman vapautuskytkintä Oikean renkaan veto voidaan vapauttaa poistettaessa pieniä ja keskisuuria lumikinoksia mutkikkaassa ympäristössä. Tällöin laitetta on helpompi ohjata. Siirrä rengastappi (1) ulompaan reikään (3) Suurempia kinoksia ja jäisiä polkuja raivatessa tulee kummankin pyörän vetää. Kohdista pyörän navan reikä (2) akselin reiän kanssa Aseta rengastappi (1) kummankin reiän läpi (2). Rengas ei lukitu ulompaa reikää käyttäessä (3). 10

11 JALASTEN SÄÄTÖ Jalakset (1) mahdollistavat lumenkaapimen asettelun niin, että maaosia (esim. maata, kiviä..) ei nouse laitteeseen. (Telaketjuilla varustettu laite) Aseta laite asentoon 2 (kts. sivu 10, Työasennon säätö) Löysää mutterit (2) laitteen kummaltakin puolelta Säädä jalaksia tarpeen mukaan - Matalammalle epätasaisilla tai pehmeämmillä alustoilla - Korkeammalle tasaisille alustoille Kiinnitä jalakset muttereilla (2) niin, että ne koskevat maahan samanaikaisesti POLTTOAINESÄILIÖN TÄYTTÖ JA ÖLJYTASON TARKASTUS Loukkaantumisvaara Täytä polttoainesäiliö ainoastaan hyvin tuulettuvassa ulkoilmassa moottorin ollessa sammutettuna ja kylmä. Älä tupakoi täyttäessäsi säiliötä. Älä koskaan täytä säiliötä aivan täyteen. Jos polttoainetta tulvii ylitse, odota, että ylitulvinut polttoaine on haihtunut ennen kuin käynnistät moottorin. Pyyhi myös aina suurimmat roiskeet pois. Säilytä polttoainetta ainoastaan siihen suunnitelluissa astioissa, jotta astiasta ei irtoa bensiinin mukaan epäpuhtauksia Tarkista öljytaso aina ennen käyttöä, täytä tarvittaessa (kts. moottorin ohjeet) Täytä polttoainesäiliö asianmukaisella bensiinillä (kts. tekniset tiedot), sulje polttoainesäiliön korkki ja pyyhi roiskuneet bensiinit pois. 11

12 LUMILINGON KANSSA TYÖSKENTELY Loukkaantumisvaara LAITTEEN RIKKOONTUMISVAARA Pidä muut ihmiset, eritoten lapset ja kotieläimet poissa lähettyviltä työskennellessäsi lumilingon kanssa. Käytä laitetta vain, kun se on virheettömässä kunnossa ja turvallinen käyttää. Tarkasta lingottava alue ja poista kaikki esineet, jotka voivat joutua laitteeseen. Työskentele ainoastaan riittävässä valaistuksessa. Pidä askeleet varmoina ja laitteen kädensijoista kunnolla kiinni. Kävele, älä koskaan juokse. Jos laite alkaa väristä poikkeavalla tavalla, sammuta moottori ja tarkasta värinän syy. Tämä on yleensä merkki ongelmasta. Työskentele hitaasti ja varovaisesti, etenkin epätasaisilla ja pehmeillä poluilla tai liikkuessasi taaksepäin. Älä koskaan käytä laitetta ilman kunnollisia turvavälineitä. Älä koskaan ylikuormita laitetta liikkumalla liian nopeasti. Säädä syöttöruuvin ja maan etäisyys niin, ettei laitteeseen pääse sinne kuulumattomia esineitä (esim. kiviä) Säädä poistokuilu (kts. Poistokuilun suuntaus ja ulosheiton pituus ) Käynnistä moottori (kts. moottorin käynnistys) Valitse kytkinvipu päästettynä (1 ja 2) vaihde eteenpäin vaihdevivulla (6) Paina syöttöruuvin kytkinvipua (1) ja pidä se painettuna; syöttöruuvi ja poistoturbiini käynnistyvät. Paina vetolaitteen kytkinvipua (2) ja pidä se painettuna; kone liikkuu eteenpäin ja luo lunta niin kauan kuin päästät vivusta irti. Vaihtaaksesi vaihdetta, päästä ensin vetolaitteen kytkinvivusta (2) ja vaihda vaihde vaihdevivulla (6) Jos laitteeseen joutuu sinne kuulumattomia esineitä (esim. kiviä) tai jos laite värisee epätavallisesti, sammuta laite ja tarkasta se vaurioiden varalta. Korjauta vauriot ennen seuraavaa käyttöä. Anna moottorin lämmetä ennen kuin aloitat työskentelyn. Anna moottorin käydä pari minuuttia työskentelyn jälkeen, jotta kosteus haihtuu moottorista. TOIMENPITEET LUMILINGON KANSSA TYÖSKENTELEMISEEN 12

13 TYÖSKENTELY RINTEESSÄ Loukkaantumisvaara Laite voi kaatua, työskentele hitaasti ja varovasti, etenkin vaihtaessasi suuntaa. Aja laitteella mäkeä ylös tai alas, ei koskaan sivuttaissuunnassa. Varo esteitä, älä työskentele kaltevissa paikoissa. Älä käytä laitetta mäissä, joissa on yli 20% kulma. VINKKEJÄ LUMENLUONTIIN Anna moottorin ja laitteen tottua ulkolämpötilaan ennen lumenluonnin aloittamista Luo lunta heti lumisateen lakattua, myöhemmin alempi kerros jäätyy, mikä vaikeuttaa lumenluontia POISTOKUILUN SUUNTAUS JA ULOSHEITON PITUUS Loukkaantumisvaara Älä käännä koskaan kuilun läppää (2) ihmisten, eläinten, ikkunoiden, ovien tai autojen suuntaan. Ulosheiton suuntaus Käännä poistokuilu (3) haluttuun suuntaan kääntämällä kahvaa (kts. edellinen sivu, alareunan kuvan kohta 7) Ulosheiton pituus Mitä jyrkemmässä kulmassa läppä (2) on, sitä korkeammalle ja kaueammas lumi lentää. Säätövivulla varustelluissa malleissa, työnnä vipua teenpäin säätääksesi läpppää (2) korkeammalle, matalammaksi saat vetämällä taaksepäin. Vivuton malli: löysää nuppia (1) ja säädä läppä (2) korkeammalle tai matalammalle. Luo lunta tuulen suuntaisesti jos mahdollista Luo lunta niin, että jo luotu kohta ylittyy hieman 13

14 Jos käynnistät moottorin suljetussa tilassa, siiirrä laite heti ulos käynnistettyäsi. Älä koskaan jätä moottoria käymään suljetussa tilassa. Moottori tuottaa erittäin vaarallista, näkymätöntä ja hajutonta häkää. MOOTTORIN KÄYNNISTYS VAARA Ennen moottorin käynnistystä, päästä kytkinkahvoista (1 ja 2) irti. Tarkista polttoaineen ja moottoriöljyn tilanne, täytä tarvittaessa (kts. moottorin ohjeet) 14

15 KÄYNNISTYS VETONARULLA VETOKÄYNNISTYS Polttoainehana 1 Avaa polttoainehana, asettamalla se ON -asentoon. Rikastinvipu 2 Laita riskastin kohtaan CLOSE (kylmällä moottorilla) 3 Vie kaasuvipu pois SLOW -asennosta, noin 1/3 FAST -asennon suuntaan Moottorin kytkin 4 Käännä moottorin kytkin asentoon ON 5 Vedä vetonarusta hieman, kunnes tunnet vastusta, jonka jälkeen vedä nopeasti Rikastinvipu 6 Jos moottorin käynnistäminen ei onnistu, esilämmitä moottori ja työnnä rikastin kohtaan OPEN. Toista vaiheet

16 KÄYNNISTYS SÄHKÖSTARTILLA akulla käynnistäminen (telaketjumalli) Sähköstartin tulee olla kytkettynä oikein akkuun moottorin käynnistämiseksi. Negatiivinen (-) kaapeli Käynnistimen solenoidi VAROITUS Akku voi räjähtää väärin kytkettynä. Tämä saattaa aiheuttaa vakavan vamman lähellä oleville henkilöille sekä sytyttää tulipalon. Pidä kipinät, avoimet liekit ja savuavat aineet poissa akun lähettyviltä. Positiivinen (+) kaapeli Käytä 12V akkua, jossa on vähintään 6,5 Ah. Älä kytke napaisuutta väärin, tämä vaurioittaa akun latausjärjestelmää. Kytke aina positiivinen (+) akkukaapeli ennen negatiivista (-), jotta työkaluisi eivät aiheuta oikosulkua jos ne sattuvat osumaan maadoitettuun osaan kytkiessäsi positiivista (+) akkukaapeliaa. Kytke akun positiivinen kaapeli (+) käynnistyssolenoidin liittimeen kuvan mallin mukaisesti Kytke akun negatiivinen kaapeli (-) moottorin kiinnityspulttiin, runkopulttiin tai muuhun hyvin maadoitettuun kohtaan. Kytke akun positiivinen kaapeli (+) akun positiiviseen (+) liittimeen. Kytke akun negatiivinen kaapeli (-) akun negatiiviseen (-) liittimeen. Kytke valo ja valonkatkaisin akun positiiviseen (+) ja negatiiviseen (-) liittimeen. Päällystä liittimet ja kaapeleiden päät asianmukaisesti. VERKKOVIRRALLA (230V) käynnistäminen SÄHKÖISKUVAARA Tarkista, että virtalähteenä toimiva verkko on vikavirtasuojattu. Asennuta sähkömiehellä tarvittaessa asianmukainen vikavirtasuoja. Käytä ainoastaan ulkokäyttöön tarkoitettua, asianmukaista jatkojohtoa käynnistimen verkkovirtaan kytkemiseen, esim. korkeintaan 50 cm matkalle: H07RN-F3X1,5mm2, -25 C asti H07BQ-F3X1,5mm2, -40 C asti VAROITUS / HENGENVAARA Jos sähköstarttia ei ole kytketty asianmukaisesti, voi laite tai sen ympäristö vaurioitua ja aiheutua henkilövahinkoja. Tarkisa, että virtalähteenä toimiva verkko on käynnistimen tunnistelaatan mukainen ( V / 50Hz) ja on suojattu asianmukaisella vikasuojalla. 1) Laita polttoainehana asentoon ON 2) Laita rikastin kohtaan CLOSE (kylmä moottori) 3) Kytke jatkojohto ensin laitteeseen, sitten pistorasiaan 4) Paina käynnistysnappia tarpeeksi kauan (max. 5 sekuntia), niin että moottori käynnistyy. Odota kylmäkäynnistyksessä vähintään 10 sekuntia ennen uudelleen yrittämistä. 5) Jos moottorin käynnistäminen ei onnistu, esilämmitä moottori ja työnnä rikastin kohtaan OPEN 6) Irroita jatkojohto ensin pistorasiasta, sitten laitteesta. 16

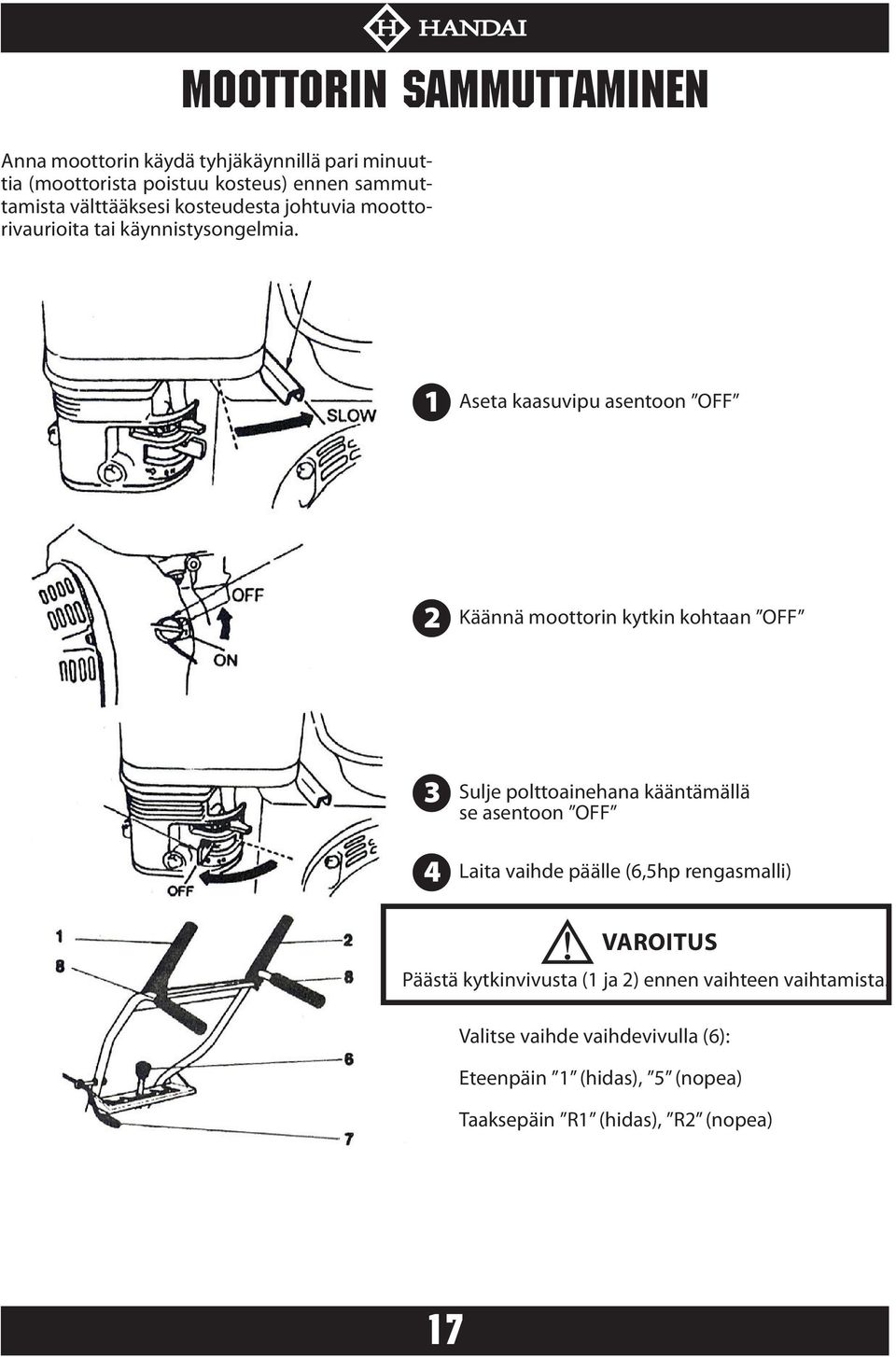

17 MOOTTORIN SAMMUTTAMINEN Anna moottorin käydä tyhjäkäynnillä pari minuuttia (moottorista poistuu kosteus) ennen sammuttamista välttääksesi kosteudesta johtuvia moottorivaurioita tai käynnistysongelmia. 1 Aseta kaasuvipu asentoon OFF 2 Käännä moottorin kytkin kohtaan OFF 3 4 Sulje polttoainehana kääntämällä se asentoon OFF Laita vaihde päälle (6,5hp rengasmalli) VAROITUS Päästä kytkinvivusta (1 ja 2) ennen vaihteen vaihtamista. Valitse vaihde vaihdevivulla (6): Eteenpäin 1 (hidas), 5 (nopea) Taaksepäin R1 (hidas), R2 (nopea) 17

18 TUKOSTEN POISTAMINEN SYÖTTÖRUUVISTA TAI POISTOKUILUSTA LOUKKAANTUMISVAARA Älä koskaan yritä poistaa käynnissä olevasta laitteesta tukoksia. Lyhyiden matkojen ajaminen Käynnistä laite Valitse vaihde eteen tai taakse Paina vetolaitteen kytkinvipua ja pidä se painettuna Siirrä linkoa varovasti Ennen laitteen huoltoa: Sammuta moottori Odota kunnes pyörivät osat ovat pysähtyneet Poista virta-avain ja sytytystulpan hattu Käytä puista keppiä tai lapiota tukoksen poistamiseen LUMILINGON KULJETTAMINEN LINGON SIIRTO ILMAN KÄYNNISSÄ OLOA (ESIM. AUTOLLA) Sammuta moottori Poista virta-avain ja sytytystulpan hattu Odota kunnes moottori on jäähtynyt Linkoa tulee kuljettaa aina vaakatasossa Sido/kiinnitä linko asianmukaisesti niin, ettei se pääse pyörimään, liukumaan tai liikkumaan LUMILINGON KUNNOSSAPITO LOUKKAANTUMISVAARA Sammuta moottori aina ennen laitteen huoltamista. Poista virta-avain ja sytytystulpan hattu. Odota kunnes moottori on jäähtynyt. LAITTEEN RIKKOONTUMISVAARA Vaihtaessasi laitteen osia, käytä aina ainoastaan alkuperäisiä / maahantuojan hyväksymiä osia. LUMILINGON PUHDISTAMINEN Aseta laite tukevalle, tasaiselle ja vaakasuoralle alustalle Poista irtolika laitteesta Puhdista laite kaatamalla vettä poistokuilusta, jätä laite kuivumaan Puhdista moottori asianmukaisella rätillä / liinalla VOITELU Voitele kaikkia liikkuvia osia kevyesti öljyllä. Rengaspaineen säätö Rengaspainesuositus on noin 1 bar. MOOTTORIN HUOLTO JA SÄÄTÖ Katso moottorin ohjekirja. 18

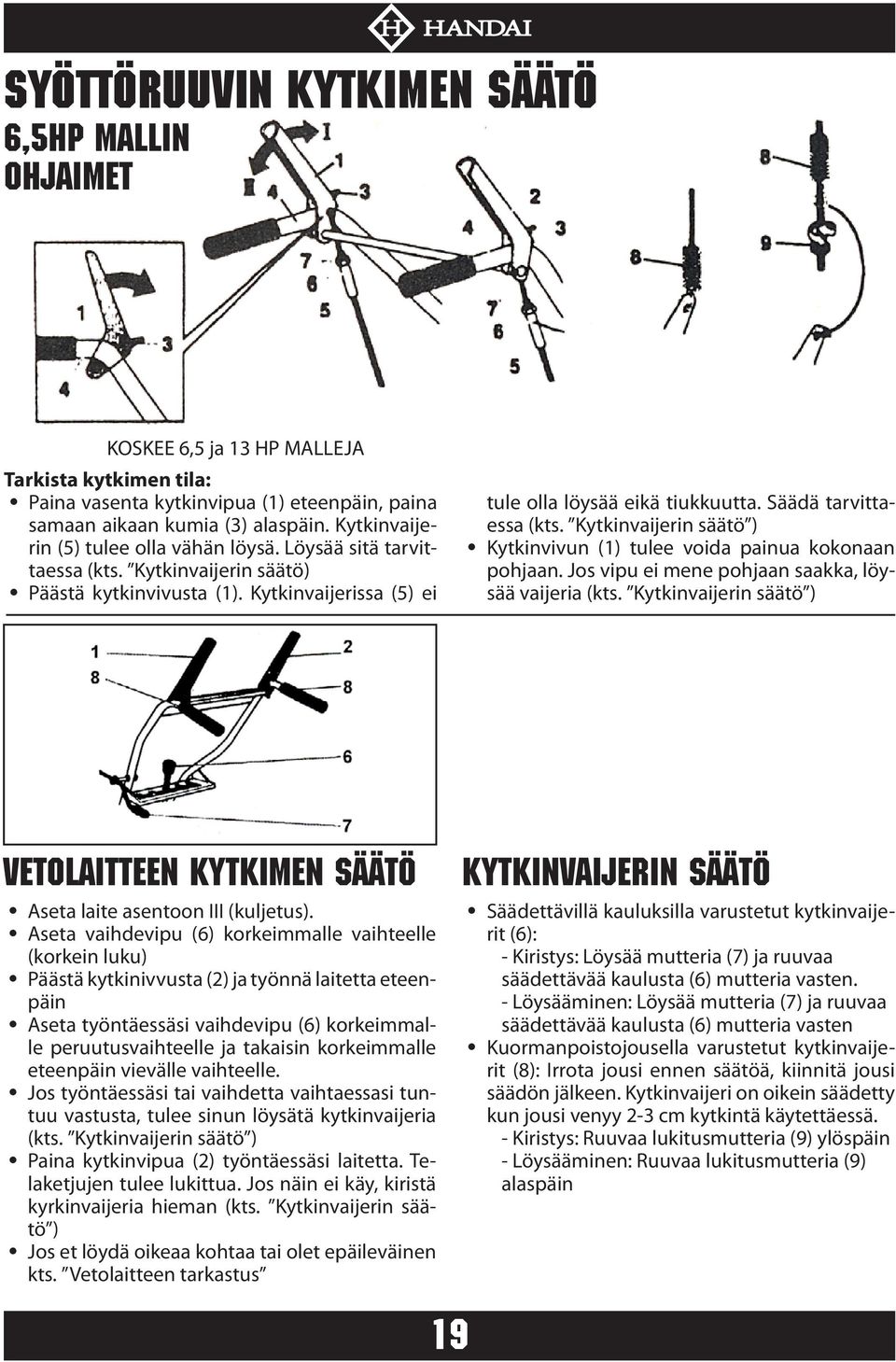

19 SYÖTTÖRUUVIN KYTKIMEN SÄÄTÖ 6,5hp mallin OHJAIMET KOSKEE 6,5 ja 13 HP MALLEJA Tarkista kytkimen tila: Paina vasenta kytkinvipua (1) eteenpäin, paina samaan aikaan kumia (3) alaspäin. Kytkinvaijerin (5) tulee olla vähän löysä. Löysää sitä tarvittaessa (kts. Kytkinvaijerin säätö) Päästä kytkinvivusta (1). Kytkinvaijerissa (5) ei tule olla löysää eikä tiukkuutta. Säädä tarvittaessa (kts. Kytkinvaijerin säätö ) Kytkinvivun (1) tulee voida painua kokonaan pohjaan. Jos vipu ei mene pohjaan saakka, löysää vaijeria (kts. Kytkinvaijerin säätö ) Vetolaitteen kytkimen säätö Aseta laite asentoon III (kuljetus). Aseta vaihdevipu (6) korkeimmalle vaihteelle (korkein luku) Päästä kytkinivvusta (2) ja työnnä laitetta eteenpäin Aseta työntäessäsi vaihdevipu (6) korkeimmalle peruutusvaihteelle ja takaisin korkeimmalle eteenpäin vievälle vaihteelle. Jos työntäessäsi tai vaihdetta vaihtaessasi tuntuu vastusta, tulee sinun löysätä kytkinvaijeria (kts. Kytkinvaijerin säätö ) Paina kytkinvipua (2) työntäessäsi laitetta. Telaketjujen tulee lukittua. Jos näin ei käy, kiristä kyrkinvaijeria hieman (kts. Kytkinvaijerin säätö ) Jos et löydä oikeaa kohtaa tai olet epäileväinen kts. Vetolaitteen tarkastus 19 KYTKINVAIJERIN säätö Säädettävillä kauluksilla varustetut kytkinvaijerit (6): - Kiristys: Löysää mutteria (7) ja ruuvaa säädettävää kaulusta (6) mutteria vasten. - Löysääminen: Löysää mutteria (7) ja ruuvaa säädettävää kaulusta (6) mutteria vasten Kuormanpoistojousella varustetut kytkinvaijerit (8): Irrota jousi ennen säätöä, kiinnitä jousi säädön jälkeen. Kytkinvaijeri on oikein säädetty kun jousi venyy 2-3 cm kytkintä käytettäessä. - Kiristys: Ruuvaa lukitusmutteria (9) ylöspäin - Löysääminen: Ruuvaa lukitusmutteria (9) alaspäin

20 VAIHDEVIVUN SÄÄTÖ 13hp telamalli Vetolaitteen TARKASTUS Pidä huoli kallistaessasi laitetta, että: - Laite pystyy tasapainossa - Öljyä tai polttoainetta ei valu ulos ilmansuodattimesta tai moottorista. Löysää runkosuojuksen ruuveja, kallista laitetta eteenpäin tarvittaessa. Vetolaitteen kytkinvipu vapaana (kuva alla, kohta 2) vaihda kaikki vaihteet läpi. Kitkapyörän ei tulisi koskea vetopyörään (yo. kuva kohta 3). Jos näin käy, löysää kytkinvaijeria (kts. Kytkunvaijerin säätö ) Irrota jousipidike (4) ja prikka (5), irrota karamutteri (6) reiästä (7). Paina vaihdevarsi (2) alaspäin, aseta vaihdevipu (3) vaihteelle 6. Pyöritä karamutteria (6) niin, että pinnin saa ulos samasta reisästä (7). Varmista karamutterin kiinnitys prikalla ja jousipidikkeellä. TELAKETJUN SÄÄTÖ 13hp telamalli Vetopöyrän ja kitkapyörän tulee olla puhtaita ja öljyvapaita. Poista tarvittaessa jäät jäätyneistä osista. Telaketju (1) on oikein säädetty, jos sitä voi kädellä painaa alas n mm. Jos telaketju liikkuu enemmän / vähemmän, on sitä säädettävä: Aseta laite turvalliselle jalustalle niin, että telaketjut ovat ilmassa. Pyöritä mutteria (2) kunnes telaketjun kireys on oikea: - käännä myötäpäivään kiristääksesi - käännä vastapäivään löysätäksesi 20

21 TELAKETJUN VAIHTO 13hp telamalli Aseta lumilinko turvalliselle jalustalle niin, että telaketjut ovat ilmassa. Pyöritä mutteria (2) kunnes telaketjun kireys on oikea: - käännä myötäpäivään kiristääksesi - käännä vastapäivään löysätäksesi Vaihda telaketju uuteen ja säädä sen kireys mutterilla (2) (kts. Telaketjun säätö ) MURTOSOKAN VAIHTAMINEN Syöttöruuvi (3) on kiinni käyttöakselissa (4) murtosokalla (1) ja lukkomuttereilla (2). Murtosokkien tarkoitus on murtua kun syöttöruuvi osuu kovaan esineeseen. Tämä estää laitteeseen kohdistuvan vahingon. Murtosokka (1) ja mutterit (2) on korvattava alkuperäisillä varaosilla (kaksi vaihtosokkaa ja lukkomutteria toimitetaan lumilingon mukana). KAAPIMEN VAIHTO Irrota ruuvi (6), prikat (7) ja mutterit (8) Vaihda kaavin (5) Kiinnitä uusi kaavin ruuveilla, prikoilla ja muttereilla Irroita murtosokka ja mutteri, puhdista kiinnityspaikka ja öljyä se. Käytä uutta murtosokkaa ja lukkomutteria rikkinäisten sijasta. 21

22 6,5hp mallin kokoaminen 1 Vaihe 1: Tarkista kuvan 1 mukaisesti, että kaikki osat ovat mukana toimituksessa, ota yhteyttä jälleenmyyjään mikäli osia puuttuu. 4-1 Vaihe 4-1: Aseta poistokuilu paikoilleen ja kiinnitä kaaren muotoisilla klipseillä. 2 Vaihe 2: Kiinnitä vaihdelevy kädensijaan ruuvein 4-2 Vaihe 4-2: Varmista, että nämä kaksi osaa kiinnittyy kuvan osoittamalla tavalla. Kaksi muuta kaaren muotoista klpisisarjaa kiinnitetään samalla tavalla Vaihe 3: Irroita renkaat. Kiinnitä kädensija ruuveilla runkoon ja kiinnitä renkaat takaisin. 22 Vaihe 4-3: Kiristä syöttötorven ruuvit niin, että mutterit tulevat yläpuolelle ja pultin kannat alapuolelle.

23 5-1 6 Vaihe 5-1: Kytke heittotorven ohjausveivi keinuun Vaihe 6: Kiinnitä vaihdevipu Vaihe 5-2: Kiinnitä heittotorven ohjauskampi vasemmanpuoleiseen kädensijaan. Vaihe 7-1: Poista kytkinvaijereiden holkit Vaihe 5-3: Kiinnitä ohjauskampi ja varmista, että kierukka ja kaukalon ratas ovat toisissaan kiinni, jotta heittotorvea on mahdollista suunnata. Vaihe 7-2: Yhdistä holkit kytkinvipuihin. 23

24 7-3 Vaihe 7-3: Yhdistä holkit kytkinvaijereihin. 8-1 Vaihe 8-1: Kytke ohjaussauva kuiluun

25 13hp telamallin kasaaminen Vaihe 1: Avaa pakkaus, kiinnitä kädensija ja lumenheittokuilu seuraavan kuvan mukaisesti (yksityiskohtaisemmat ohjeet löydät 6,5hp mallin kokoamisohjeista). Vaihe 3: Asenna poistotorven yläpään ohjausvaijeri. Vaihe 2: Kytke turbiinin akseli. 25

26 Vaihe 5: Peitä ohjauslaatikko suojapellillä ja ruuvaa pelti paikoilleen kiinni. 26

27 VIANMÄÄRITYS / ONGELMAN RATKAISU Vika / ongelma Mahdollinen syy Ratkaisu / toimenpide Polttoainesäiliö on tyhjä Lisää polttoainetta Polttoaine on vanhentunutta Valuta vanha polttoaine tarkoituksenmukaiseen astiaan ulkoilmassa. Lisää tuoretta ja puhdasta polttoainetta tankkiin. Moottori ei toimi Moottori käy epätasaisesti Lumilinko ei toimi Laite ei liiku Moottori on kylmä - rikastin ei ole kohdassa CLOSE Laita rikastimen vipu kohtaan CLOSE Kaasu ei ole kohdassa SNOW Aseta kaasuvipu kohtaan SNOW Sytytystulpan hattu ei ole paikoillaan Kiinnitä hattu tulppaan Ilmansuodatin likainen Puhdista ilmansuodatin (1 Sytytystulppa on likainen tai vioittunut Kaasutin on tulvinut Rikastin ei ole kohdassa CLOSE Sytytystulpan hattu ei ole kunnolla kiinni Polttoaine vanhaa, vettä tai likaa polttoainejärjestelmässä Polttoainekorkin tuuletusaukko peittynyt Puhdista sytytystulppa (1. Vaihda vioittunut tulppa uuteen (2. Aseta rikastimen kahva kohtaan OFF ja käynnistä moottori Laita rikastimen vipu kohtaan CLOSE Kiinnitä hattu kunnolla Valuta vanha polttoaine tarkoituksenmukaiseen astiaan ulkoilmassa. (1 Täytä tankki puhtaalla ja tuoreella polttoaineella. Puhdista polttoainekorkki ja tuuletusaukko Ilmansuodatin likainen Puhdista ilmansuodatin (1 Kaasutinta säädetty Palauta kaasuttimen säädöt Murtosokat katkenneet Vaihda murtosokat uusiin (kts. Murtosokan vaihtaminen ) Syöttöruuvi tai poistokuilu tukossa Syöttöruuvin kytkinkaapeli on säädetty väärin Vetolaitteen kytkinkaapeli on säädetty väärin Sammuta moottori ja poista tukos Säädä kytkinkaapelia (kts. Syöttöruuvin kytkimen säätö ) Säädä kytkinkaapelia (kts. Vetolaitteen kytkimen säätö ) Ktikapyörän kumi kulunut Vaihda kitkapyörän kumi (2 27

28 Laite tärisee voimakkaasti Vaihteen vaihto vaivalloista (1 Lue moottorin ohjeet (2 Teetä työt ammattilaisella Osia löysällä tai syöttöruuvi vaurioitunut Syöttöruuvin kytkinkaapeli on säädetty väärin Vaihdevipu on säädetty väärin Sammuta moottori. Kiristä löysät pultit ja mutterit. Korjaa vaurioitunut syöttöruuvi (2 Säädä kytkinkaapelia (kts. Syöttöruuvin kytkimen säätö ) Säädä vaihdevipu (kts. Vaihdevivun säätö ) 28

29 HUOLTO-OHJELMA KERRAN VUODESSA: Tarkastuta ja huollata laite ammattilaisella ENNEN JOKAISTA KÄYTTÖÄ: Tarkista öljytaso ja täytä tarvittaessa. Tarkista kaikki ruuvit ja kiristä tarvittaessa. Tarkista turvatoimintojen toimivuus. Käytä huoltotehtäviin aina ammattitaitoista pienkonekorjaajaa! Toimenpide Puhdista poistukuilu, syöttöruuvi ja syöttöruuvin kotelo Puhdista ilmansuodatin Vaihda ilmansuodatin (1) Vaihda öljyt (3) Voitele liikkuvat ja pyörivät osat Puhdista sytytystulppa (1) Tarkista rengaspaine, lisää tarvittaessa Puhdista ilmanjäähdytysjärjestelmä ja pakoputki (2) Tarkista kytkin, säädä tarvittaessa Tarkistuta kaasuttimen säädöt Tarkista kaavin, vaihda kulunut kaavin uuteen Tarkista jalakset, vaihda kuluneet jalakset uusiin pareittain Tarkista telaketjut, säädä tarvittaessa. Vaihda vioittunut telaketju uuteen. Vaihda polttoaine korkki Vaihdata pakoputken äänenvaimennin (1) Käytön jälkeen x x 10 tunnin jälkeen x 25 tunnin jälkeen x 50 tunnin jälkeen x 100 tunnin jälkeen Kauden jälkeen x x x Tarvittaessa x x x x x x x (1) Lue Moottorin ohjeet (2) Teetä nämä työt ammattilaisella (3) Ensimmäinen öljynvaihto 5 tunnin jälkeen 29
