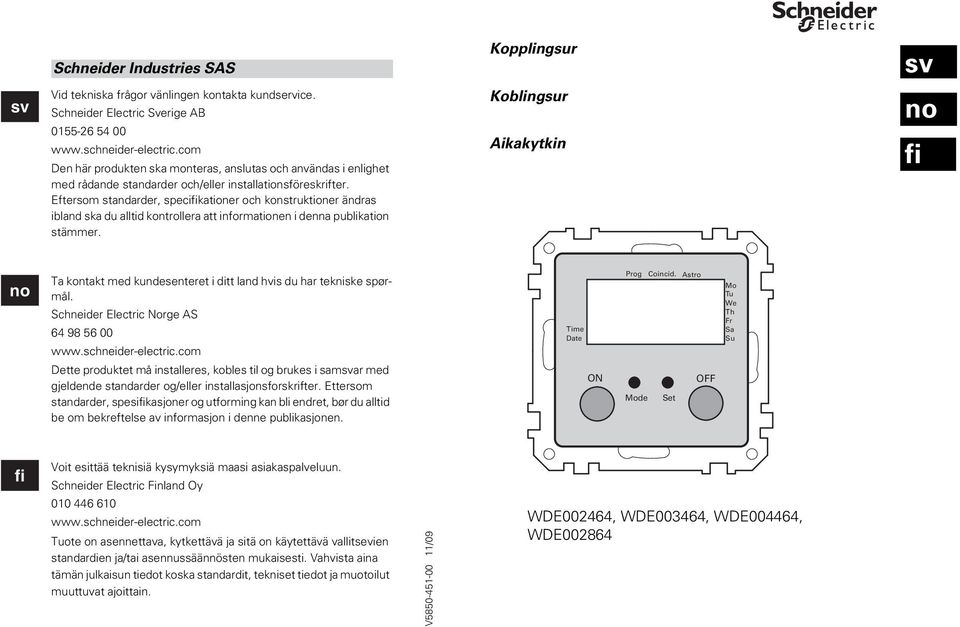

no fi Kopplingsur Schneider Industries SAS Koblingsur Aikakytkin WDE002464, WDE003464, WDE004464, WDE002864

Transkriptio

1 Schneider Industries SS Kopplingsur sv sv Vid tekniska frågor vänlingen kontakta kundservice. Schneider Electric Sverige B Den här produkten ska monteras, anslutas och användas i enlighet med rådande standarder och/eller installationsföreskrifter. Eftersom standarder, specifikationer och konstruktioner ändras ibland ska du alltid kontrollera att informationen i denna publikation stämmer. Koblingsur ikakytkin no fi no Ta kontakt med kundesenteret i ditt land hvis du har tekniske spørmål. Schneider Electric Norge S Dette produktet må installeres, kobles til og brukes i samsvar med gjeldende standarder og/eller installasjonsforskrifter. Ettersom standarder, spesifikasjoner og utforming kan bli endret, bør du alltid be om bekreftelse av informasjon i denne publikasjonen. Prog Coincid. stro Mode Mo Tu We Th Fr Sa Su fi Voit esittää teknisiä kysymyksiä maasi asiakaspalveluun. Schneider Electric Finland Oy Tuote on asennettava, kytkettävä ja sitä on käytettävä vallitsevien standardien ja/tai asennussäännösten mukaisesti. Vahvista aina tämän julkaisun tiedot koska standardit, tekniset tiedot ja muotoilut muuttuvat ajoittain. V /09 WDE002464, WDE003464, WDE004464, WDE002864

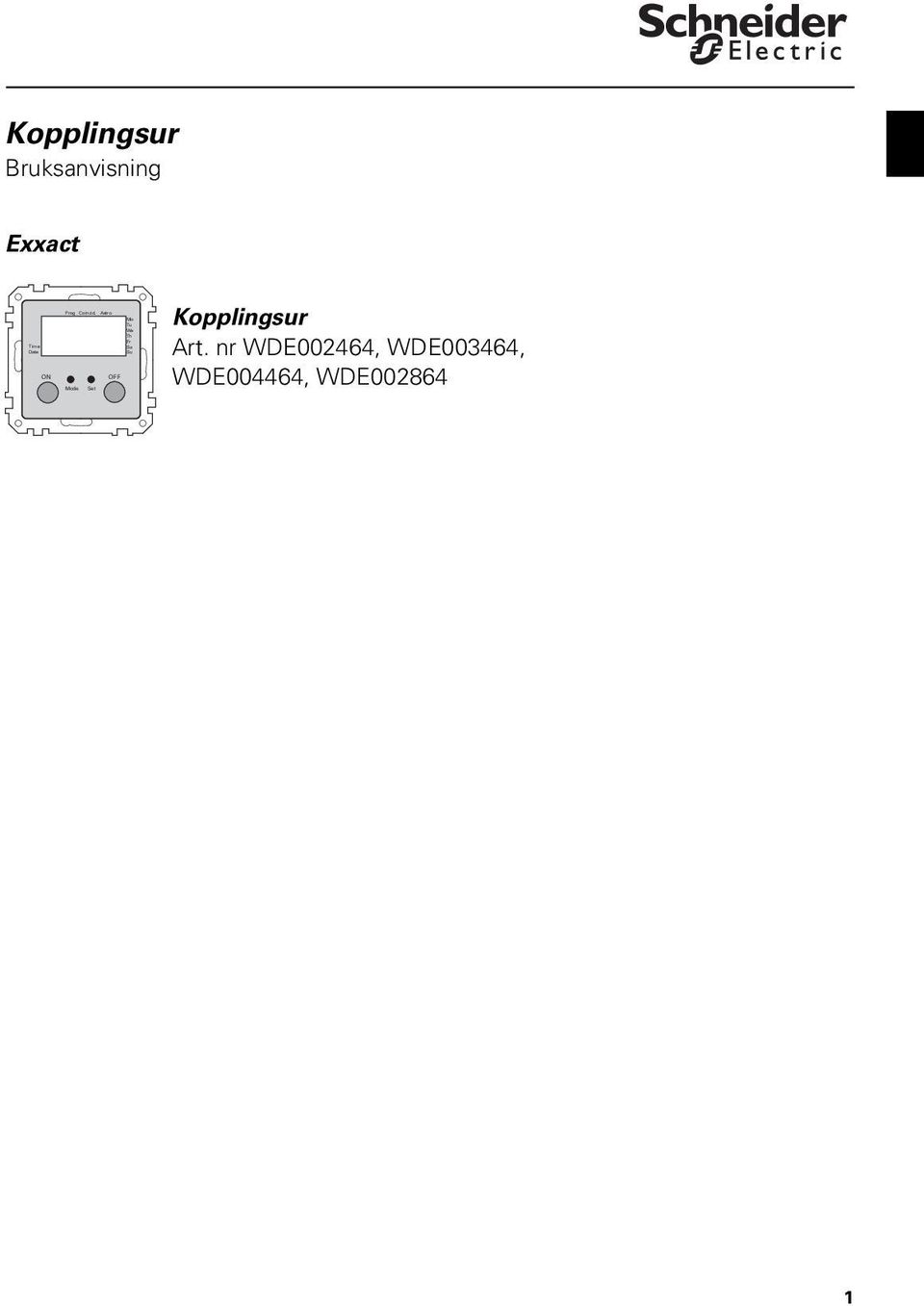

2 Prog Coincid. stro Mode Mo Tu We Th Fr Sa Su Kopplingsur Bruksanvisning Exxact Kopplingsur rt. nr WDE002464, WDE003464, WDE004464, WDE

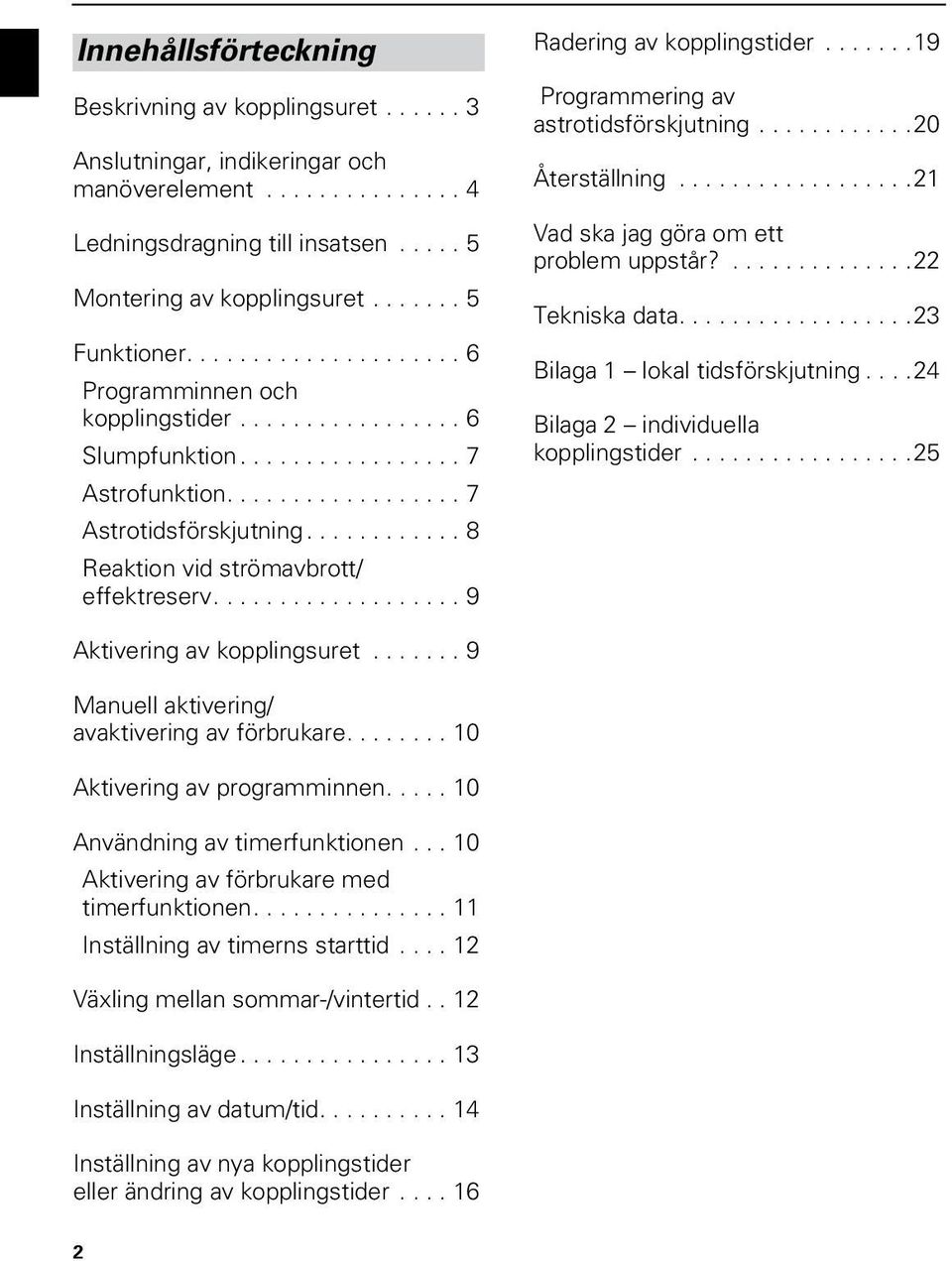

3 Innehållsförteckning Beskrivning av kopplingsuret...3 nslutningar, indikeringar och manöverelement...4 Ledningsdragning till insatsen...5 Montering av kopplingsuret...5 Funktioner....6 Programminnen och kopplingstider...6 Slumpfunktion....7 strofunktion....7 strotidsförskjutning....8 Reaktion vid strömavbrott/ effektreserv....9 Radering av kopplingstider...19 Programmering av astrotidsförskjutning...20 Återställning...21 Vad ska jag göra om ett problem uppstår?...22 Tekniska data Bilaga 1 lokal tidsförskjutning...24 Bilaga 2 individuella kopplingstider...25 ktivering av kopplingsuret...9 Manuell aktivering/ avaktivering av förbrukare ktivering av programminnen nvändning av timerfunktionen ktivering av förbrukare med timerfunktionen Inställning av timerns starttid...12 Växling mellan sommar-/vintertid.. 12 Inställningsläge...13 Inställning av datum/tid Inställning av nya kopplingstider eller ändring av kopplingstider

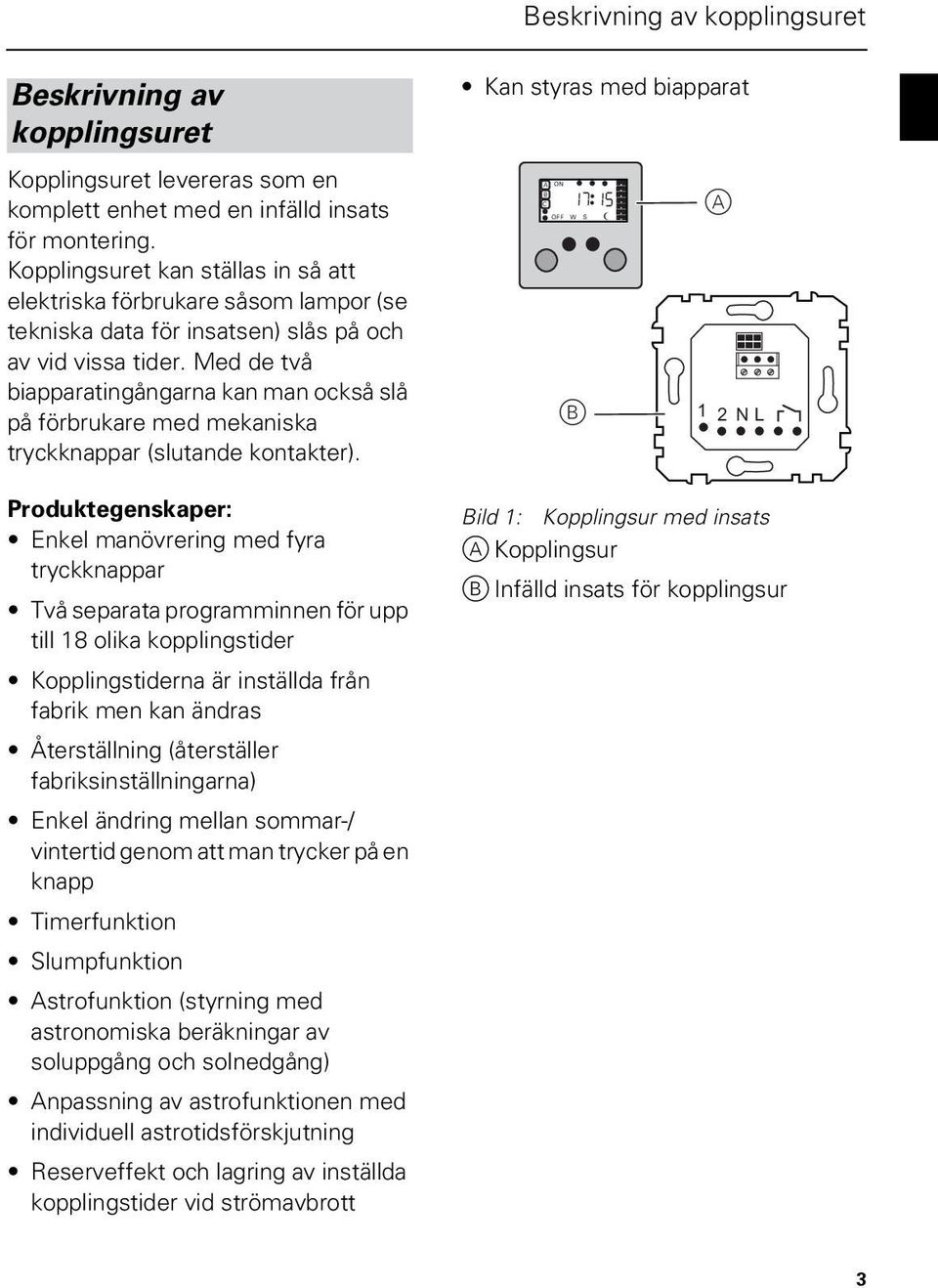

4 Beskrivning av kopplingsuret Beskrivning av kopplingsuret Kan styras med biapparat Kopplingsuret levereras som en komplett enhet med en infälld insats för montering. Kopplingsuret kan ställas in så att elektriska förbrukare såsom lampor (se tekniska data för insatsen) slås på och av vid vissa tider. Med de två biapparatingångarna kan man också slå på förbrukare med mekaniska tryckknappar (slutande kontakter). B C W S B 1 2NL Produktegenskaper: Enkel manövrering med fyra tryckknappar Två separata programminnen för upp till 18 olika kopplingstider Kopplingstiderna är inställda från fabrik men kan ändras Återställning (återställer fabriksinställningarna) Enkel ändring mellan sommar-/ vintertid genom att man trycker på en knapp rfunktion Slumpfunktion strofunktion (styrning med astronomiska beräkningar av soluppgång och solnedgång) npassning av astrofunktionen med individuell astrotidsförskjutning Reserveffekt och lagring av inställda kopplingstider vid strömavbrott Bild 1: Kopplingsur med insats Kopplingsur B Infälld insats för kopplingsur 3

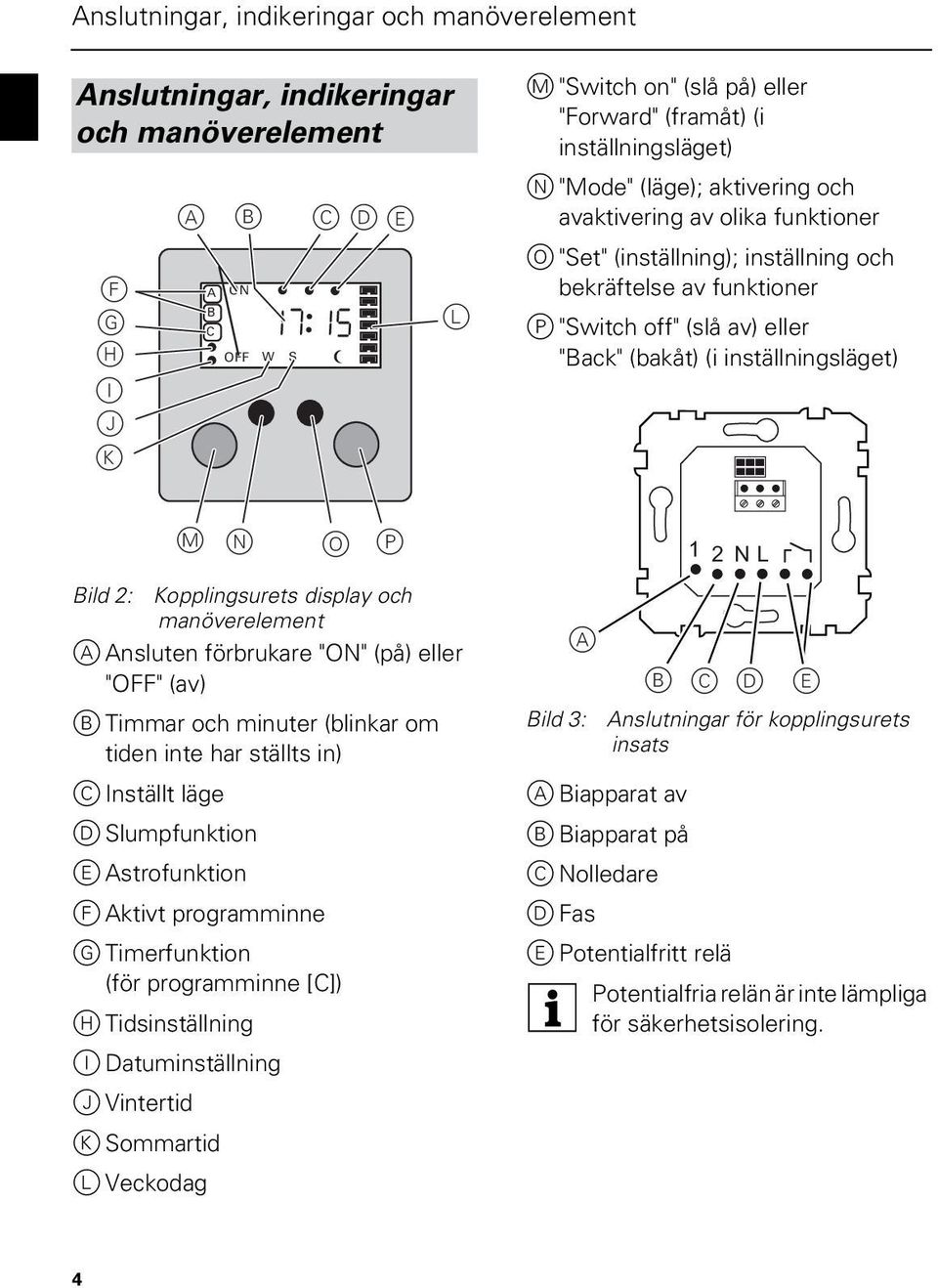

5 nslutningar, indikeringar och manöverelement nslutningar, indikeringar och manöverelement F G H I J K B C D E B C W S L M "Switch on" (slå på) eller "Forward" (framåt) (i inställningsläget) N "Mode" (läge); aktivering och avaktivering av olika funktioner O "" (inställning); inställning och bekräftelse av funktioner P "Switch off" (slå av) eller "Back" (bakåt) (i inställningsläget) M N O P Bild 2: Kopplingsurets display och manöverelement nsluten förbrukare "" (på) eller "" (av) B Timmar och minuter (blinkar om tiden inte har ställts in) C Inställt läge D Slumpfunktion E strofunktion F ktivt programminne G rfunktion (för programminne [C]) H Tidsinställning I Datuminställning J Vintertid K Sommartid L Veckodag B C D E Bild 3: nslutningar för kopplingsurets insats Biapparat av B Biapparat på C Nolledare D Fas E Potentialfritt relä 1 2NL Potentialfria relän är inte lämpliga för säkerhetsisolering. 4

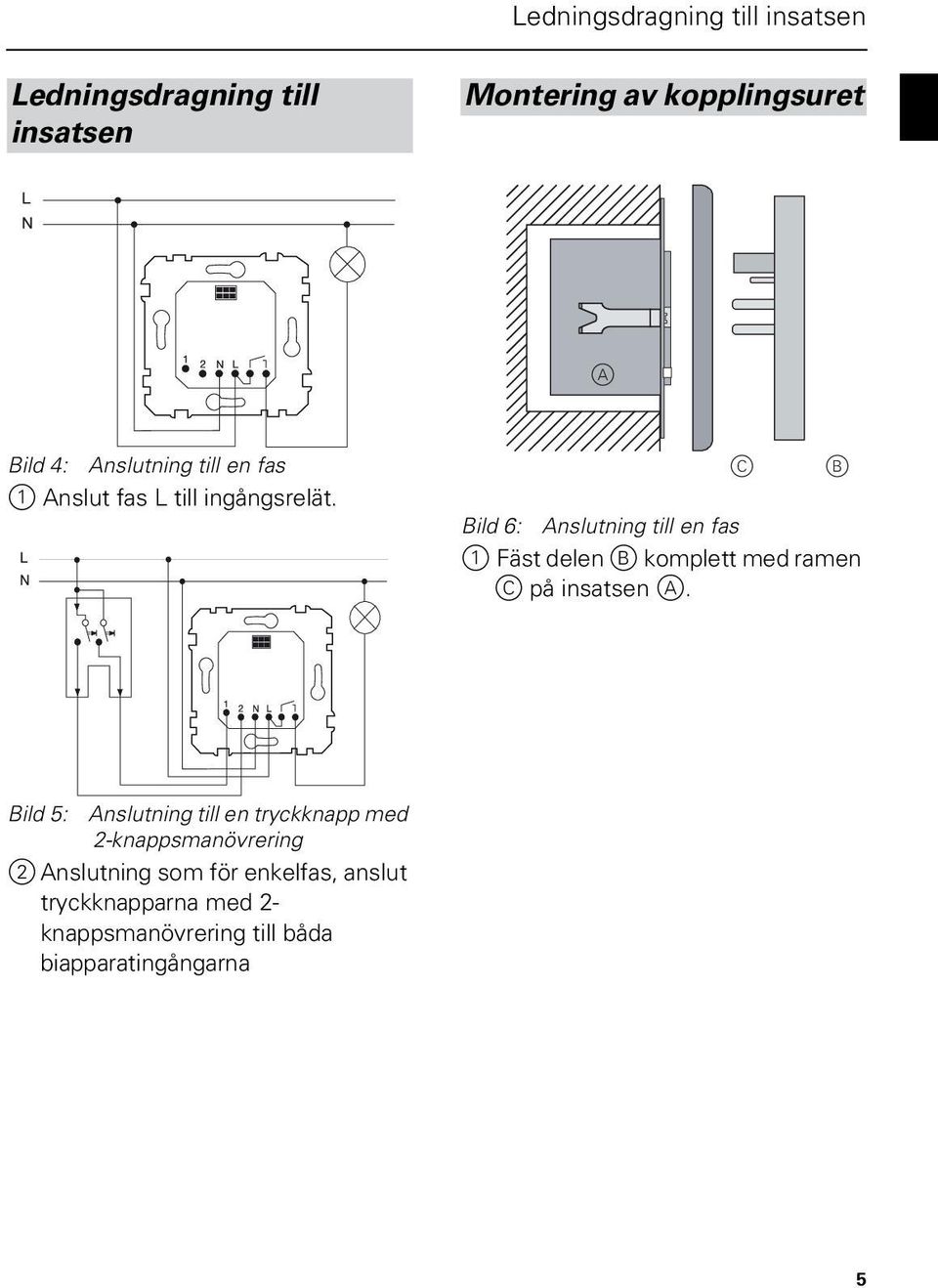

6 Ledningsdragning till insatsen Ledningsdragning till insatsen Montering av kopplingsuret Bild 4: nslutning till en fas 1 nslut fas L till ingångsrelät. C B Bild 6: nslutning till en fas 1 Fäst delen B komplett med ramen C på insatsen. Bild 5: nslutning till en tryckknapp med 2-knappsmanövrering 2 nslutning som för enkelfas, anslut tryckknapparna med 2- knappsmanövrering till båda biapparatingångarna 5

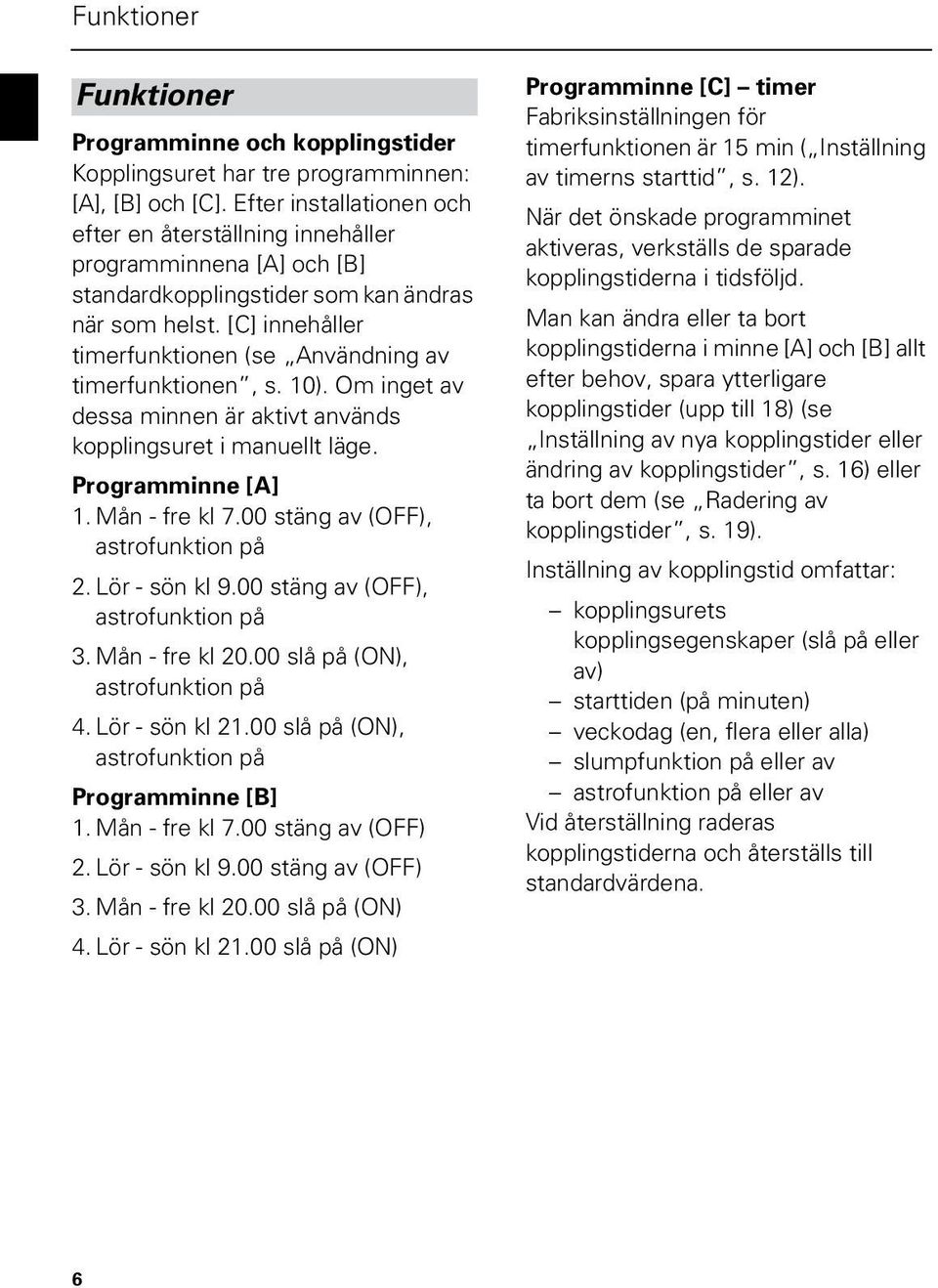

7 Funktioner Funktioner Programminne och kopplingstider Kopplingsuret har tre programminnen: [], [B] och [C]. Efter installationen och efter en återställning innehåller programminnena [] och [B] standardkopplingstider som kan ändras när som helst. [C] innehåller timerfunktionen (se nvändning av timerfunktionen, s. 10). Om inget av dessa minnen är aktivt används kopplingsuret i manuellt läge. Programminne [] 1. Mån - fre kl 7.00 stäng av (), astrofunktion på 2. Lör - sön kl 9.00 stäng av (), astrofunktion på 3. Mån - fre kl slå på (), astrofunktion på 4. Lör - sön kl slå på (), astrofunktion på Programminne [B] 1. Mån - fre kl 7.00 stäng av () 2. Lör - sön kl 9.00 stäng av () 3. Mån - fre kl slå på () 4. Lör - sön kl slå på () Programminne [C] timer Fabriksinställningen för timerfunktionen är 15 min ( Inställning av timerns starttid, s. 12). När det önskade programminet aktiveras, verkställs de sparade kopplingstiderna i tidsföljd. Man kan ändra eller ta bort kopplingstiderna i minne [] och [B] allt efter behov, spara ytterligare kopplingstider (upp till 18) (se Inställning av nya kopplingstider eller ändring av kopplingstider, s. 16) eller ta bort dem (se Radering av kopplingstider, s. 19). Inställning av kopplingstid omfattar: kopplingsurets kopplingsegenskaper (slå på eller av) starttiden (på minuten) veckodag (en, flera eller alla) slumpfunktion på eller av astrofunktion på eller av Vid återställning raderas kopplingstiderna och återställs till standardvärdena. 6

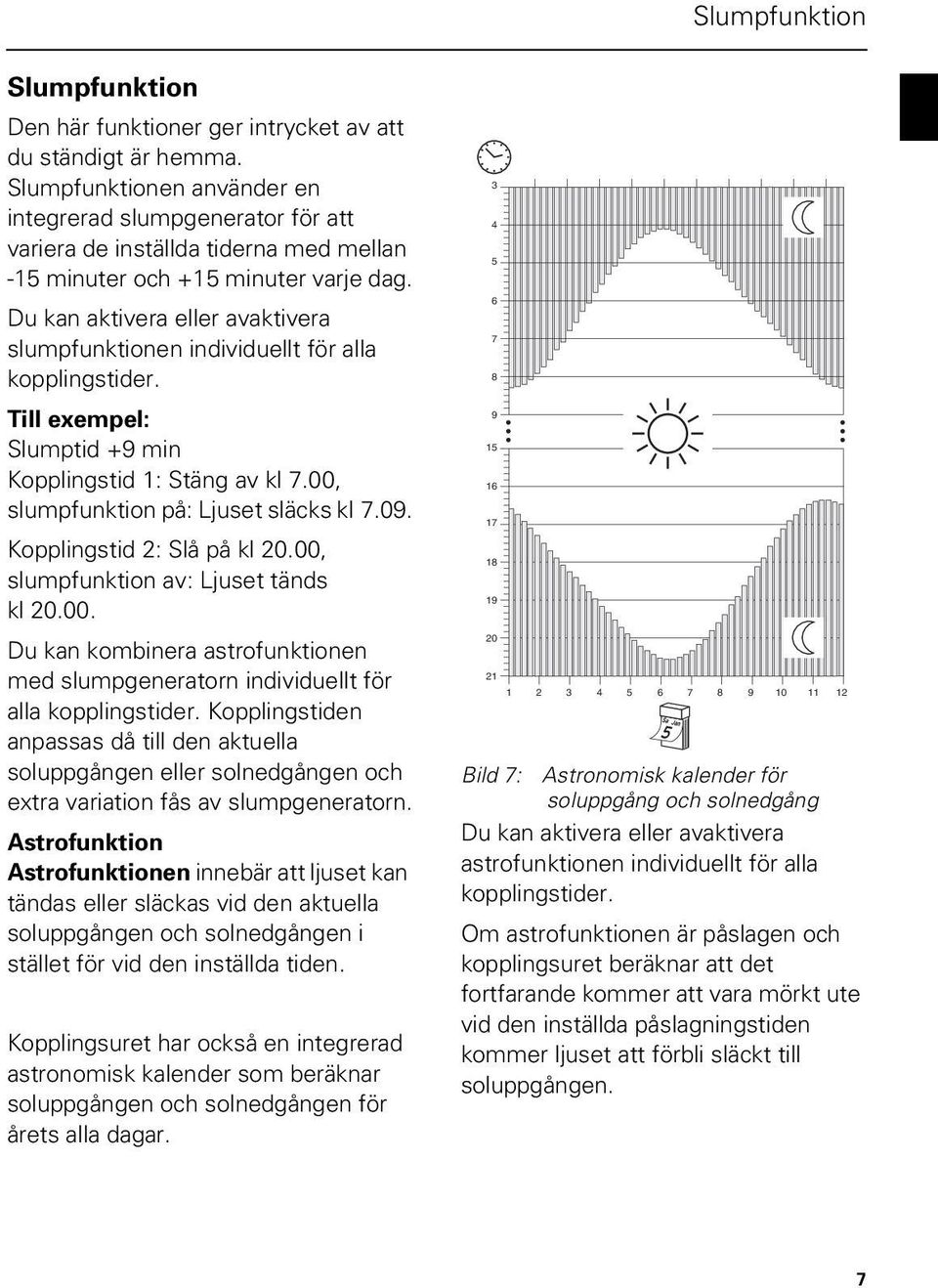

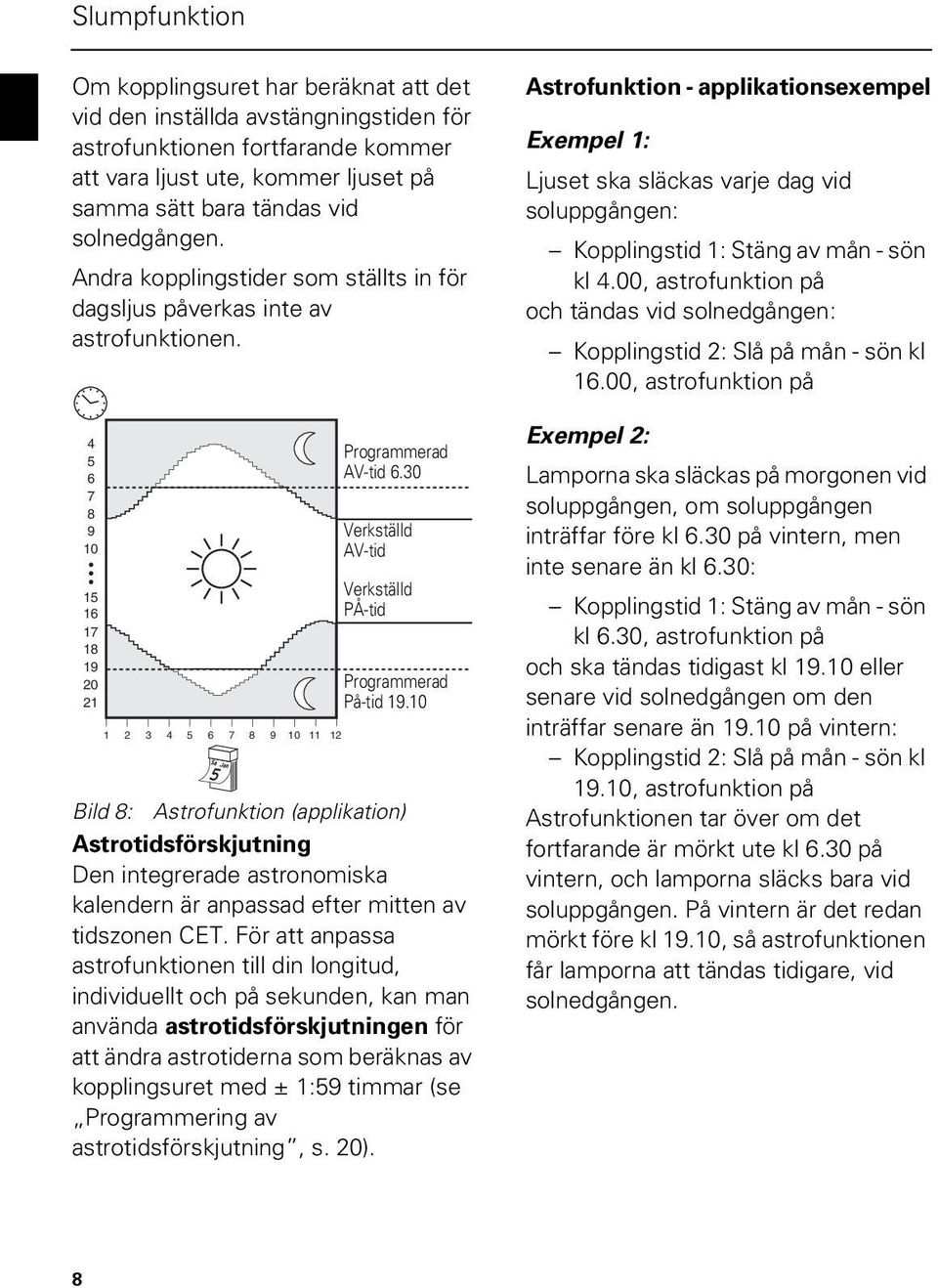

8 Slumpfunktion Slumpfunktion Den här funktioner ger intrycket av att du ständigt är hemma. Slumpfunktionen använder en integrerad slumpgenerator för att variera de inställda tiderna med mellan -15 minuter och +15 minuter varje dag. Du kan aktivera eller avaktivera slumpfunktionen individuellt för alla kopplingstider. Till exempel: Slumptid +9 min Kopplingstid 1: Stäng av kl 7.00, slumpfunktion på: Ljuset släcks kl Kopplingstid 2: Slå på kl 20.00, slumpfunktion av: Ljuset tänds kl Du kan kombinera astrofunktionen med slumpgeneratorn individuellt för alla kopplingstider. Kopplingstiden anpassas då till den aktuella soluppgången eller solnedgången och extra variation fås av slumpgeneratorn. strofunktion strofunktionen innebär att ljuset kan tändas eller släckas vid den aktuella soluppgången och solnedgången i stället för vid den inställda tiden. Kopplingsuret har också en integrerad astronomisk kalender som beräknar soluppgången och solnedgången för årets alla dagar Bild 7: stronomisk kalender för soluppgång och solnedgång Du kan aktivera eller avaktivera astrofunktionen individuellt för alla kopplingstider. Om astrofunktionen är påslagen och kopplingsuret beräknar att det fortfarande kommer att vara mörkt ute vid den inställda påslagningstiden kommer ljuset att förbli släckt till soluppgången. 12 7

9 Slumpfunktion Om kopplingsuret har beräknat att det vid den inställda avstängningstiden för astrofunktionen fortfarande kommer att vara ljust ute, kommer ljuset på samma sätt bara tändas vid solnedgången. ndra kopplingstider som ställts in för dagsljus påverkas inte av astrofunktionen Bild 8: strofunktion (applikation) strotidsförskjutning Den integrerade astronomiska kalendern är anpassad efter mitten av tidszonen CET. För att anpassa astrofunktionen till din longitud, individuellt och på sekunden, kan man använda astrotidsförskjutningen för att ändra astrotiderna som beräknas av kopplingsuret med ± 1:59 timmar (se Programmering av astrotidsförskjutning, s. 20). 12 Programmerad V-tid 6.30 Verkställd V-tid Verkställd PÅ-tid Programmerad På-tid strofunktion - applikationsexempel Exempel 1: Ljuset ska släckas varje dag vid soluppgången: Kopplingstid 1: Stäng av mån - sön kl 4.00, astrofunktion på och tändas vid solnedgången: Kopplingstid 2: Slå på mån - sön kl 16.00, astrofunktion på Exempel 2: Lamporna ska släckas på morgonen vid soluppgången, om soluppgången inträffar före kl 6.30 på vintern, men inte senare än kl 6.30: Kopplingstid 1: Stäng av mån - sön kl 6.30, astrofunktion på och ska tändas tidigast kl eller senare vid solnedgången om den inträffar senare än på vintern: Kopplingstid 2: Slå på mån - sön kl 19.10, astrofunktion på strofunktionen tar över om det fortfarande är mörkt ute kl 6.30 på vintern, och lamporna släcks bara vid soluppgången. På vintern är det redan mörkt före kl 19.10, så astrofunktionen får lamporna att tändas tidigare, vid solnedgången. 8

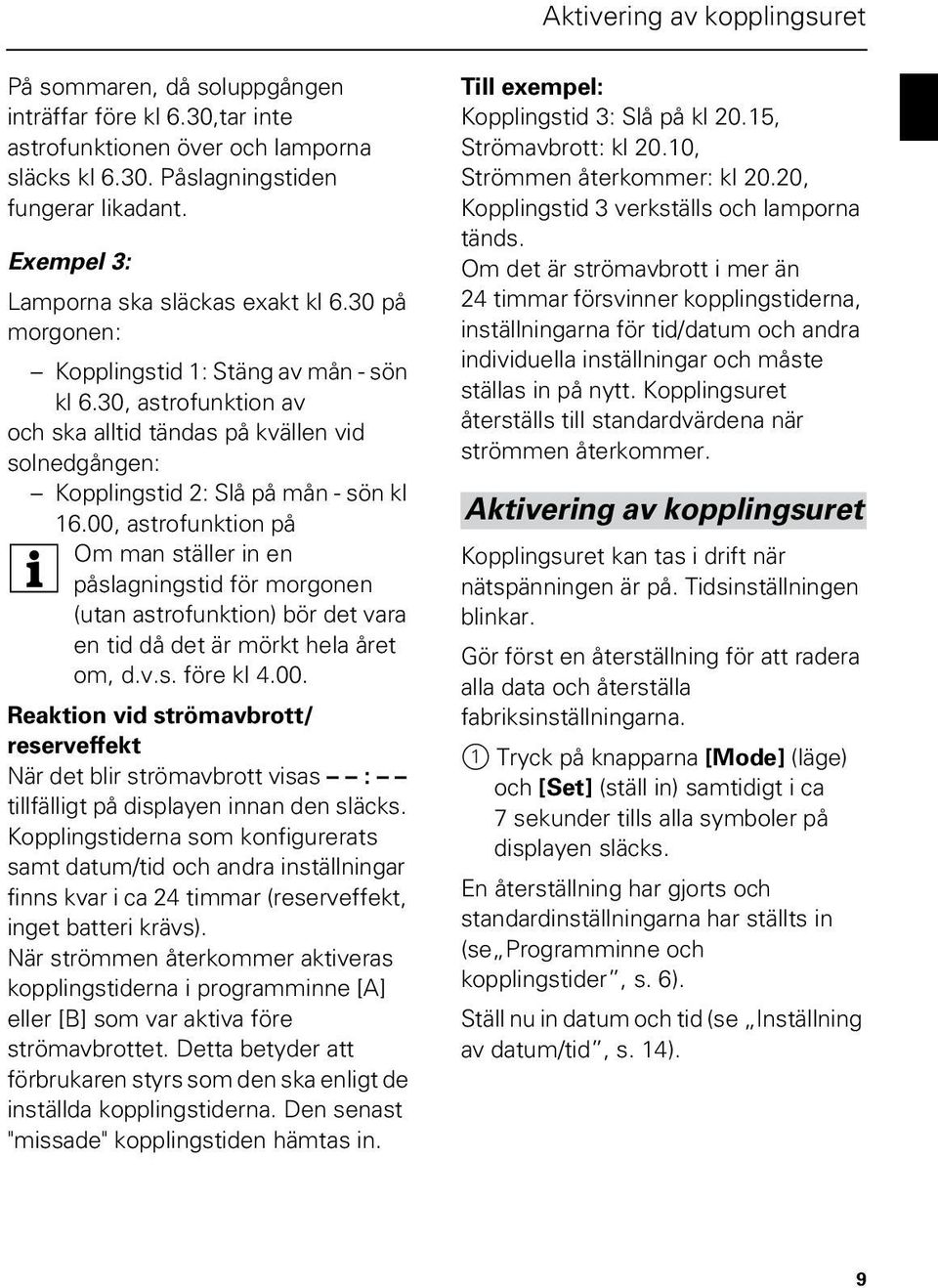

10 ktivering av kopplingsuret På sommaren, då soluppgången inträffar före kl 6.30,tar inte astrofunktionen över och lamporna släcks kl Påslagningstiden fungerar likadant. Exempel 3: Lamporna ska släckas exakt kl 6.30 på morgonen: Kopplingstid 1: Stäng av mån - sön kl 6.30, astrofunktion av och ska alltid tändas på kvällen vid solnedgången: Kopplingstid 2: Slå på mån - sön kl 16.00, astrofunktion på Om man ställer in en påslagningstid för morgonen (utan astrofunktion) bör det vara en tid då det är mörkt hela året om, d.v.s. före kl Reaktion vid strömavbrott/ reserveffekt När det blir strömavbrott visas : tillfälligt på displayen innan den släcks. Kopplingstiderna som konfigurerats samt datum/tid och andra inställningar finns kvar i ca 24 timmar (reserveffekt, inget batteri krävs). När strömmen återkommer aktiveras kopplingstiderna i programminne [] eller [B] som var aktiva före strömavbrottet. Detta betyder att förbrukaren styrs som den ska enligt de inställda kopplingstiderna. Den senast "missade" kopplingstiden hämtas in. Till exempel: Kopplingstid 3: Slå på kl 20.15, Strömavbrott: kl 20.10, Strömmen återkommer: kl 20.20, Kopplingstid 3 verkställs och lamporna tänds. Om det är strömavbrott i mer än 24 timmar försvinner kopplingstiderna, inställningarna för tid/datum och andra individuella inställningar och måste ställas in på nytt. Kopplingsuret återställs till standardvärdena när strömmen återkommer. ktivering av kopplingsuret Kopplingsuret kan tas i drift när nätspänningen är på. Tidsinställningen blinkar. Gör först en återställning för att radera alla data och återställa fabriksinställningarna. 1 Tryck på knapparna [Mode] (läge) och [] (ställ in) samtidigt i ca 7 sekunder tills alla symboler på displayen släcks. En återställning har gjorts och standardinställningarna har ställts in (se Programminne och kopplingstider, s. 6). Ställ nu in datum och tid (se Inställning av datum/tid, s. 14). 9

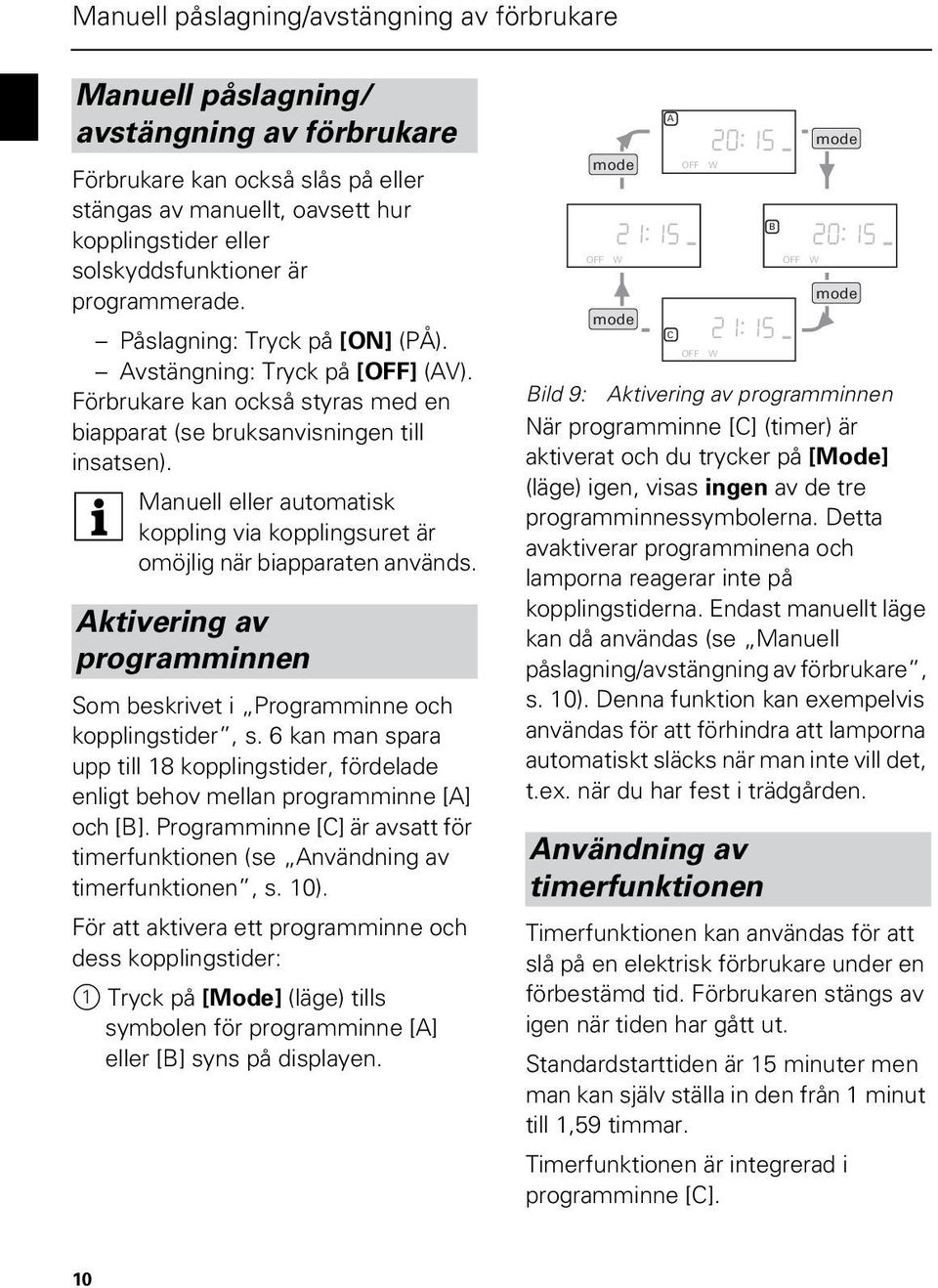

11 Manuell påslagning/avstängning av förbrukare Manuell påslagning/ avstängning av förbrukare Förbrukare kan också slås på eller stängas av manuellt, oavsett hur kopplingstider eller solskyddsfunktioner är programmerade. Påslagning: Tryck på [] (PÅ). vstängning: Tryck på [] (V). Förbrukare kan också styras med en biapparat (se bruksanvisningen till insatsen). Manuell eller automatisk koppling via kopplingsuret är omöjlig när biapparaten används. ktivering av programminnen Som beskrivet i Programminne och kopplingstider, s. 6 kan man spara upp till 18 kopplingstider, fördelade enligt behov mellan programminne [] och [B]. Programminne [C] är avsatt för timerfunktionen (se nvändning av timerfunktionen, s. 10). För att aktivera ett programminne och dess kopplingstider: 1 Tryck på [Mode] (läge) tills symbolen för programminne [] eller [B] syns på displayen. mode W mode Bild 9: ktivering av programminnen När programminne [C] (timer) är aktiverat och du trycker på [Mode] (läge) igen, visas ingen av de tre programminnessymbolerna. Detta avaktiverar programminena och lamporna reagerar inte på kopplingstiderna. Endast manuellt läge kan då användas (se Manuell påslagning/avstängning av förbrukare, s. 10). Denna funktion kan exempelvis användas för att förhindra att lamporna automatiskt släcks när man inte vill det, t.ex. när du har fest i trädgården. nvändning av timerfunktionen C W W mode mode rfunktionen kan användas för att slå på en elektrisk förbrukare under en förbestämd tid. Förbrukaren stängs av igen när tiden har gått ut. Standardstarttiden är 15 minuter men man kan själv ställa in den från 1 minut till 1,59 timmar. rfunktionen är integrerad i programminne [C]. B W 10

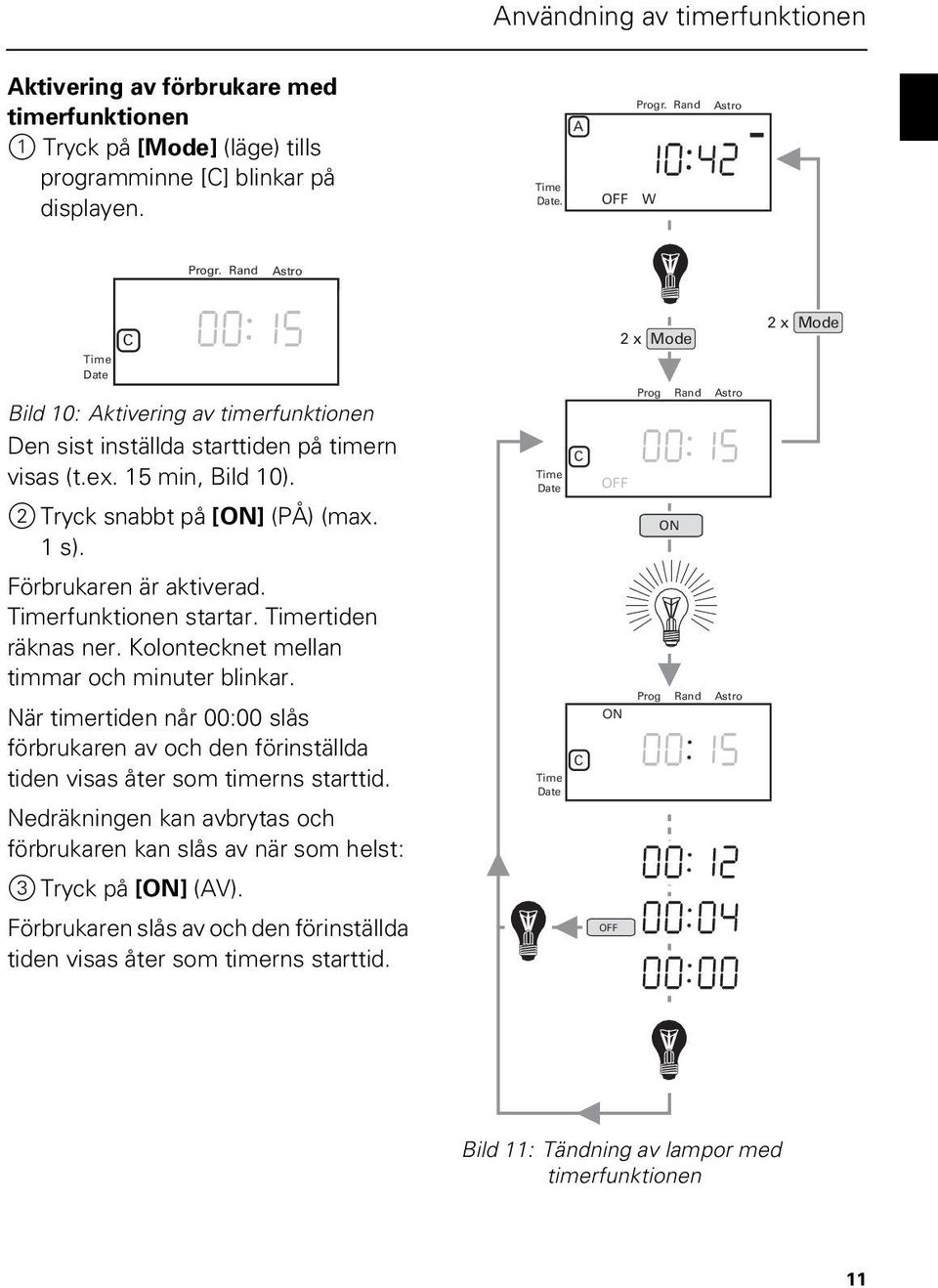

12 nvändning av timerfunktionen ktivering av förbrukare med timerfunktionen 1 Tryck på [Mode] (läge) tills programminne [C] blinkar på displayen.. W Progr. Rand stro Progr. Rand stro C 2 x Mode 2 x Mode Bild 10: ktivering av timerfunktionen Den sist inställda starttiden på timern visas (t.ex. 15 min, Bild 10). C Prog Rand stro 2 Tryck snabbt på [] (PÅ) (max. 1 s). Förbrukaren är aktiverad. rfunktionen startar. rtiden räknas ner. Kolontecknet mellan timmar och minuter blinkar. När timertiden når 00:00 slås förbrukaren av och den förinställda tiden visas åter som timerns starttid. C Prog Rand stro Nedräkningen kan avbrytas och förbrukaren kan slås av när som helst: 3 Tryck på [] (V). Förbrukaren slås av och den förinställda tiden visas åter som timerns starttid. Bild 11: Tändning av lampor med timerfunktionen 11

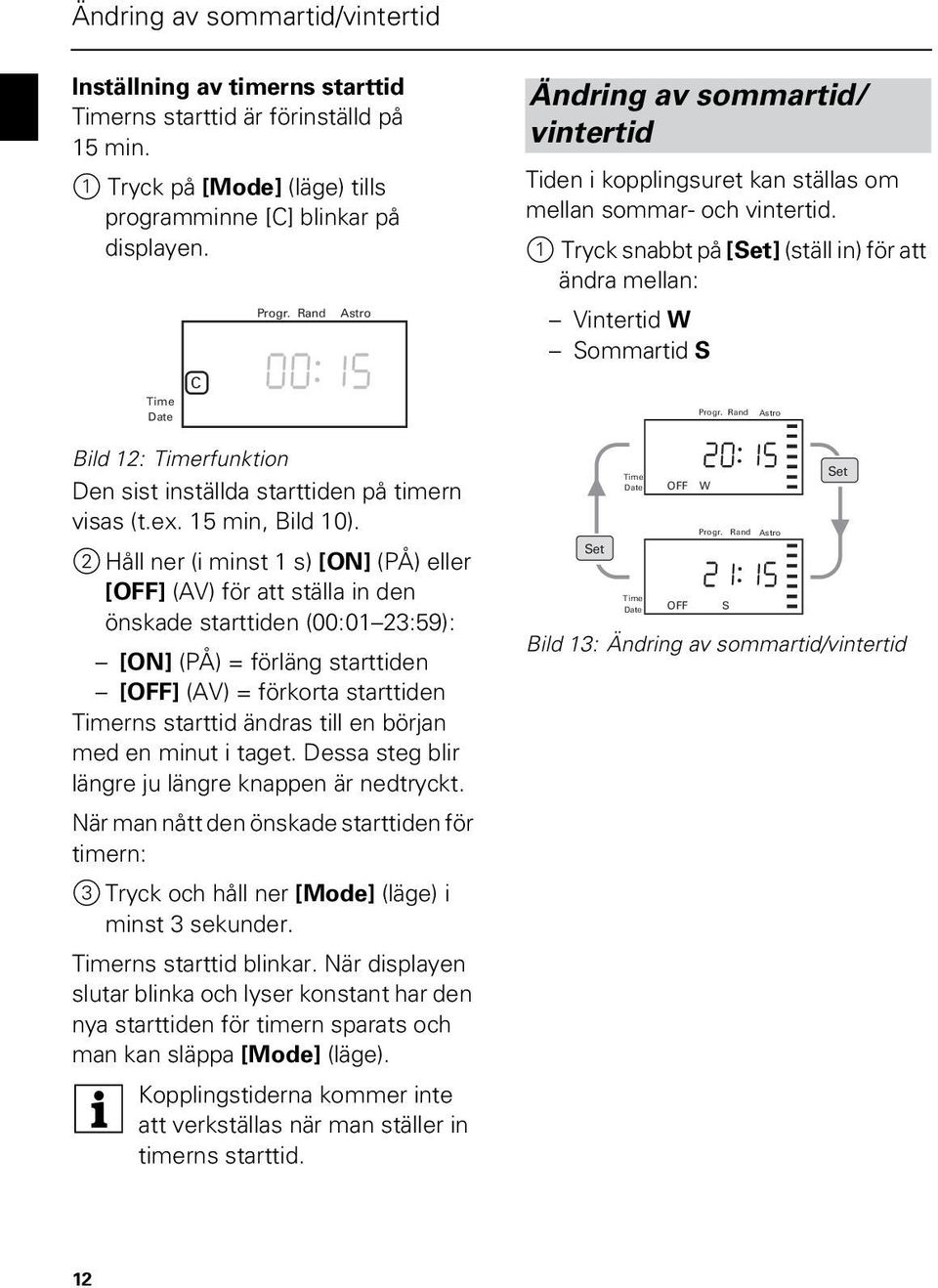

13 Ändring av sommartid/vintertid Inställning av timerns starttid rns starttid är förinställd på 15 min. 1 Tryck på [Mode] (läge) tills programminne [C] blinkar på displayen. Bild 12: rfunktion Den sist inställda starttiden på timern visas (t.ex. 15 min, Bild 10). 2 Håll ner (i minst 1 s) [] (PÅ) eller [] (V) för att ställa in den önskade starttiden (00:01 23:59): [] (PÅ) = förläng starttiden [] (V) = förkorta starttiden rns starttid ändras till en början med en minut i taget. Dessa steg blir längre ju längre knappen är nedtryckt. När man nått den önskade starttiden för timern: 3 Tryck och håll ner [Mode] (läge) i minst 3 sekunder. rns starttid blinkar. När displayen slutar blinka och lyser konstant har den nya starttiden för timern sparats och man kan släppa [Mode] (läge). C Progr. Rand stro Kopplingstiderna kommer inte att verkställas när man ställer in timerns starttid. Ändring av sommartid/ vintertid Tiden i kopplingsuret kan ställas om mellan sommar- och vintertid. 1 Tryck snabbt på [] (ställ in) för att ändra mellan: Vintertid W Sommartid S Progr. Rand W Progr. Bild 13: Ändring av sommartid/vintertid S Rand stro stro 12

14 Inställningsläget Inställningsläget Prog Rand stro W Inställning av tid och datum Prog Rand stro Prog Rand stro Programmering av minne Ändring av astrotider Prog Rand stro B Prog Rand stro Programmering av minne B Bild 14: Inställt läge 13

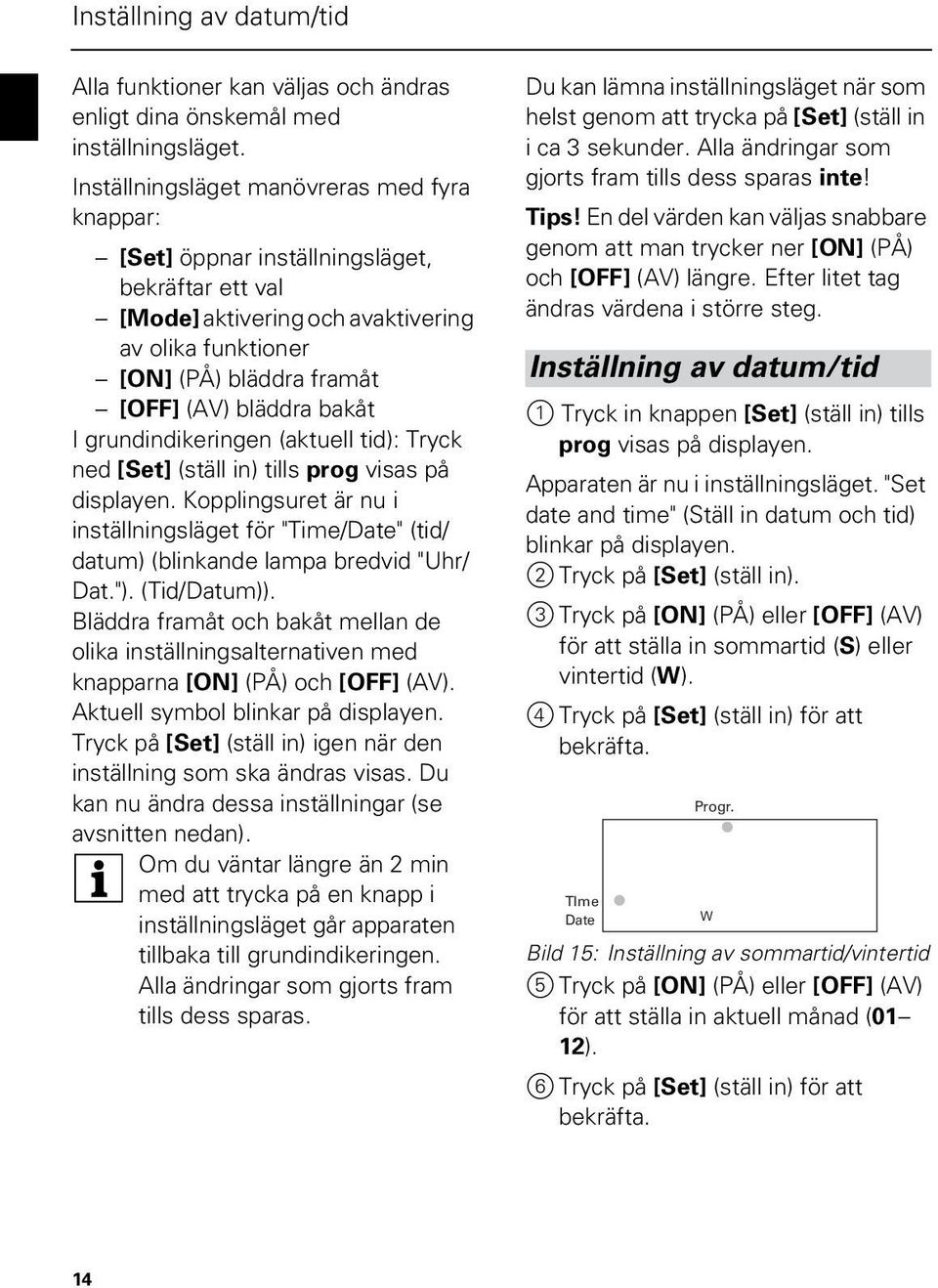

15 Inställning av datum/tid lla funktioner kan väljas och ändras enligt dina önskemål med inställningsläget. Inställningsläget manövreras med fyra knappar: [] öppnar inställningsläget, bekräftar ett val [Mode] aktivering och avaktivering av olika funktioner [] (PÅ) bläddra framåt [] (V) bläddra bakåt I grundindikeringen (aktuell tid): Tryck ned [] (ställ in) tills prog visas på displayen. Kopplingsuret är nu i inställningsläget för "/" (tid/ datum) (blinkande lampa bredvid "Uhr/ Dat."). (Tid/Datum)). Bläddra framåt och bakåt mellan de olika inställningsalternativen med knapparna [] (PÅ) och [] (V). ktuell symbol blinkar på displayen. Tryck på [] (ställ in) igen när den inställning som ska ändras visas. Du kan nu ändra dessa inställningar (se avsnitten nedan). Om du väntar längre än 2 min med att trycka på en knapp i inställningsläget går apparaten tillbaka till grundindikeringen. lla ändringar som gjorts fram tills dess sparas. Du kan lämna inställningsläget när som helst genom att trycka på [] (ställ in i ca 3 sekunder. lla ändringar som gjorts fram tills dess sparas inte! Tips! En del värden kan väljas snabbare genom att man trycker ner [] (PÅ) och [] (V) längre. Efter litet tag ändras värdena i större steg. Inställning av datum/tid 1 Tryck in knappen [] (ställ in) tills prog visas på displayen. pparaten är nu i inställningsläget. " date and time" (Ställ in datum och tid) blinkar på displayen. 2 Tryck på [] (ställ in). 3 Tryck på [] (PÅ) eller [] (V) för att ställa in sommartid (S) eller vintertid (W). 4 Tryck på [] (ställ in) för att bekräfta. TIme Progr. W Bild 15: Inställning av sommartid/vintertid 5 Tryck på [] (PÅ) eller [] (V) för att ställa in aktuell månad (01 12). 6 Tryck på [] (ställ in) för att bekräfta. 14

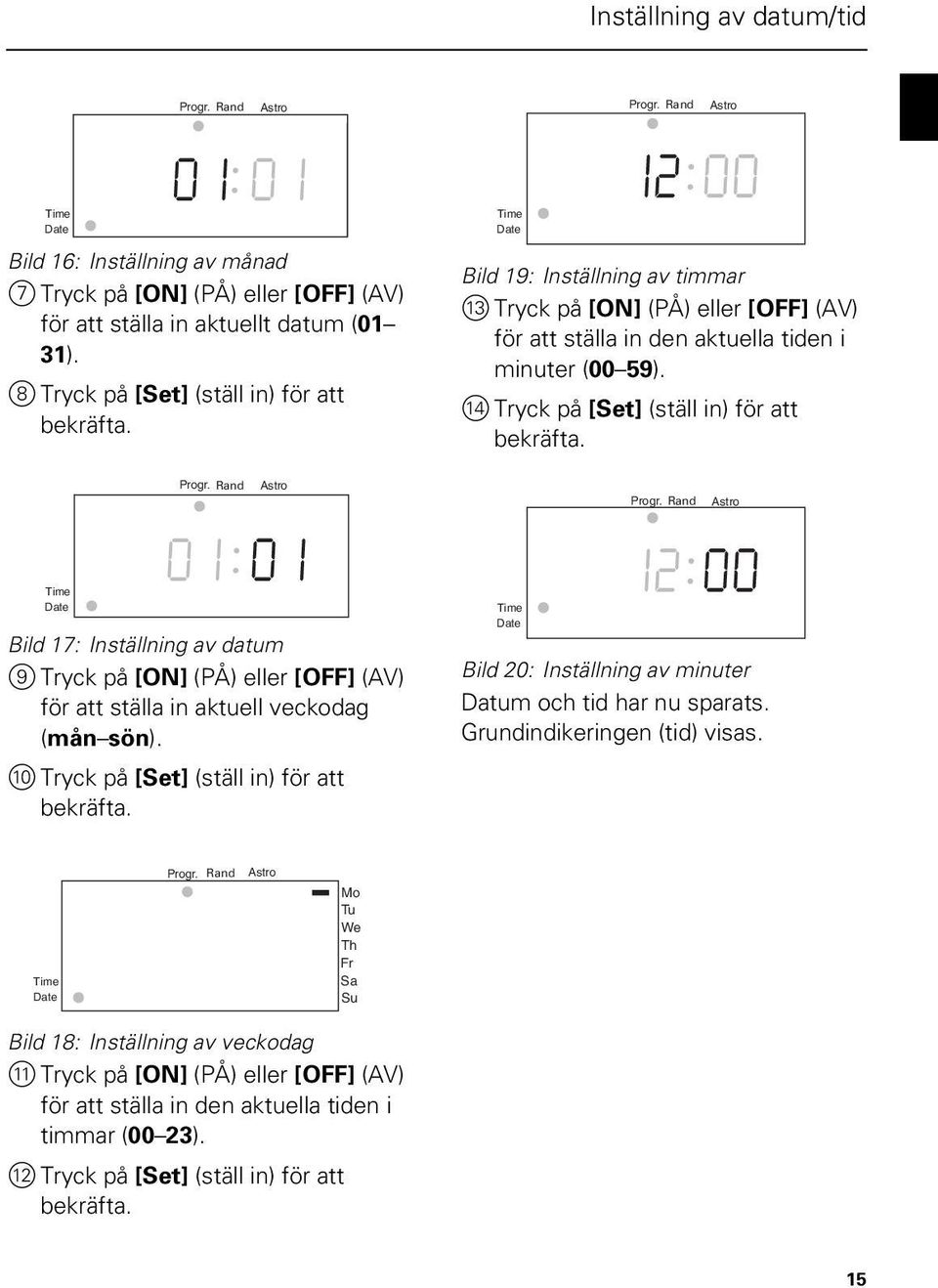

16 Inställning av datum/tid Progr. Rand stro Progr. Rand stro Bild 16: Inställning av månad 7 Tryck på [] (PÅ) eller [] (V) för att ställa in aktuellt datum (01 31). 8 Tryck på [] (ställ in) för att bekräfta. Bild 19: Inställning av timmar + Tryck på [] (PÅ) eller [] (V) för att ställa in den aktuella tiden i minuter (00 59)., Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Progr. Rand stro Bild 17: Inställning av datum 9 Tryck på [] (PÅ) eller [] (V) för att ställa in aktuell veckodag (mån sön). 0 Tryck på [] (ställ in) för att bekräfta. Bild 20: Inställning av minuter Datum och tid har nu sparats. Grundindikeringen (tid) visas. Progr. Rand stro Mo Tu We Th Fr Sa Su Bild 18: Inställning av veckodag ^ Tryck på [] (PÅ) eller [] (V) för att ställa in den aktuella tiden i timmar (00 23). < Tryck på [] (ställ in) för att bekräfta. 15

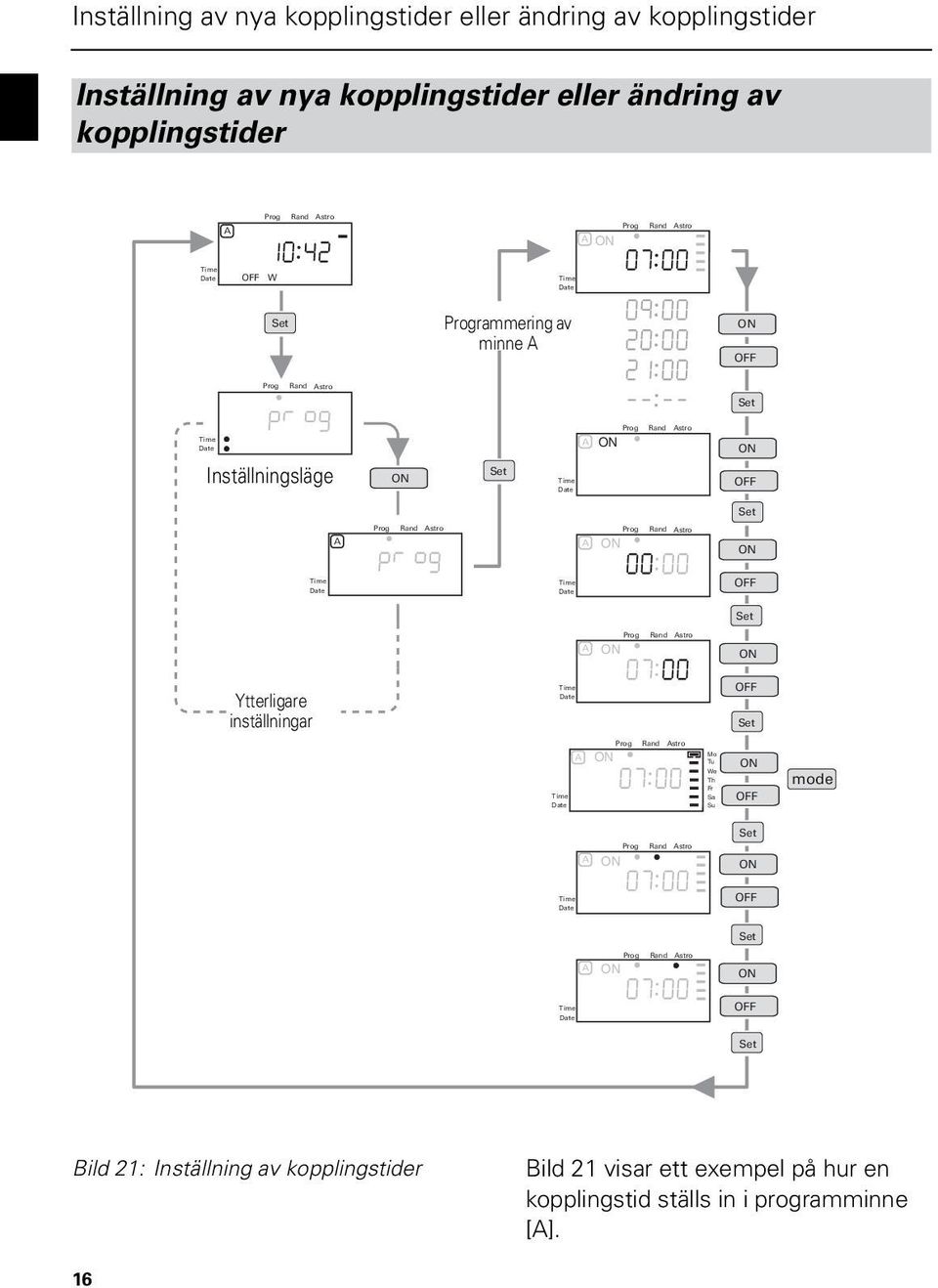

17 Inställning av nya kopplingstider eller ändring av kopplingstider Inställning av nya kopplingstider eller ändring av kopplingstider Prog Rand stro Prog Rand stro W Programmering av minne Prog Rand stro Prog Rand stro Inställningsläge Prog Rand stro Prog Rand stro Prog Rand stro Ytterligare inställningar Prog Rand stro Mo Tu We Th Fr Sa Su mode Prog Rand stro Prog Rand stro Bild 21: Inställning av kopplingstider Bild 21 visar ett exempel på hur en kopplingstid ställs in i programminne []. 16

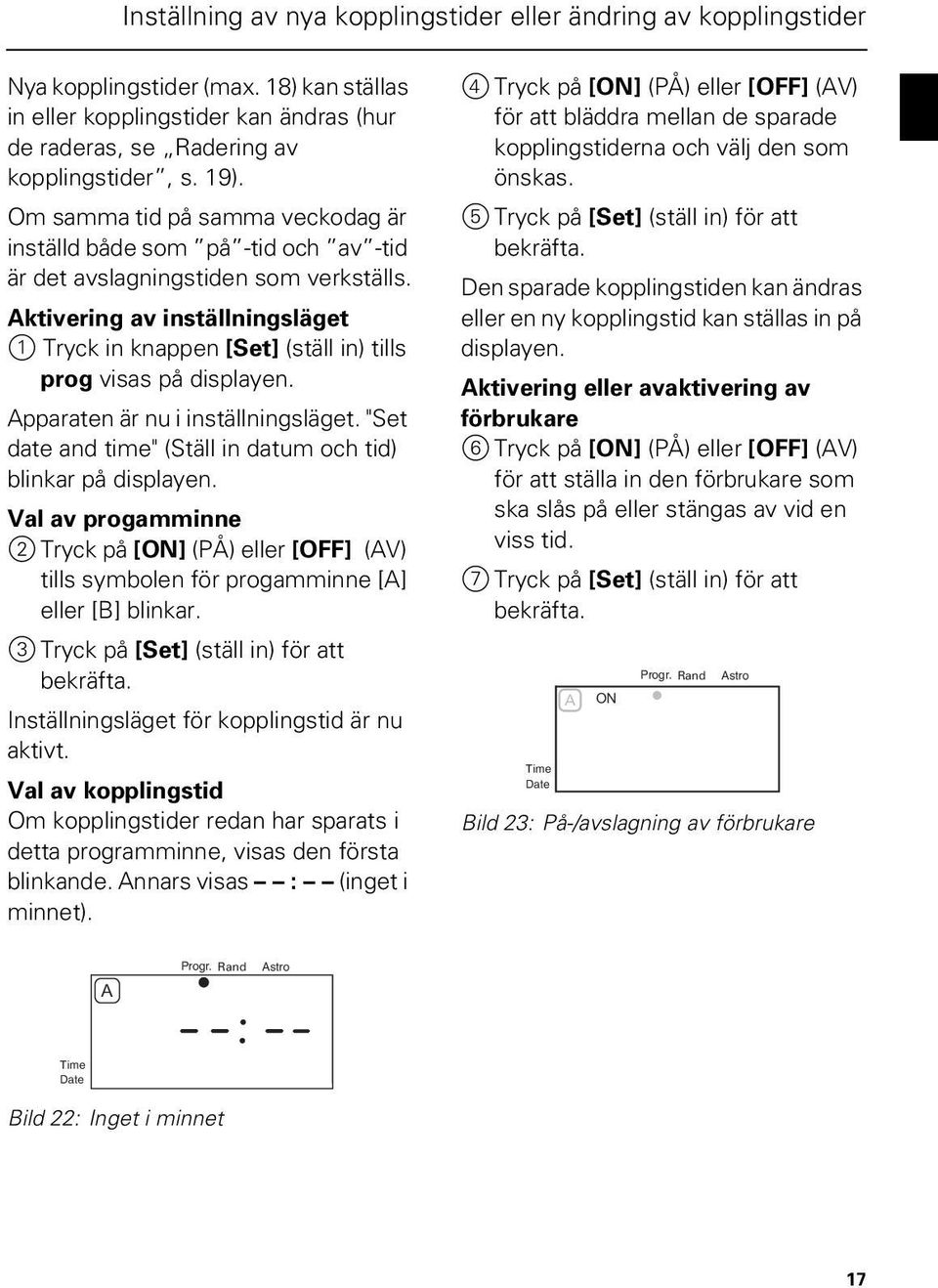

18 Inställning av nya kopplingstider eller ändring av kopplingstider Nya kopplingstider (max. 18) kan ställas in eller kopplingstider kan ändras (hur de raderas, se Radering av kopplingstider, s. 19). Om samma tid på samma veckodag är inställd både som på -tid och av -tid är det avslagningstiden som verkställs. ktivering av inställningsläget 1 Tryck in knappen [] (ställ in) tills prog visas på displayen. pparaten är nu i inställningsläget. " date and time" (Ställ in datum och tid) blinkar på displayen. Val av progamminne 2 Tryck på [] (PÅ) eller [] (V) tills symbolen för progamminne [] eller [B] blinkar. 3 Tryck på [] (ställ in) för att bekräfta. Inställningsläget för kopplingstid är nu aktivt. Val av kopplingstid Om kopplingstider redan har sparats i detta programminne, visas den första blinkande. nnars visas : (inget i minnet). 4 Tryck på [] (PÅ) eller [] (V) för att bläddra mellan de sparade kopplingstiderna och välj den som önskas. 5 Tryck på [] (ställ in) för att bekräfta. Den sparade kopplingstiden kan ändras eller en ny kopplingstid kan ställas in på displayen. ktivering eller avaktivering av förbrukare 6 Tryck på [] (PÅ) eller [] (V) för att ställa in den förbrukare som ska slås på eller stängas av vid en viss tid. 7 Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Bild 23: På-/avslagning av förbrukare Progr. Rand stro Bild 22: Inget i minnet 17

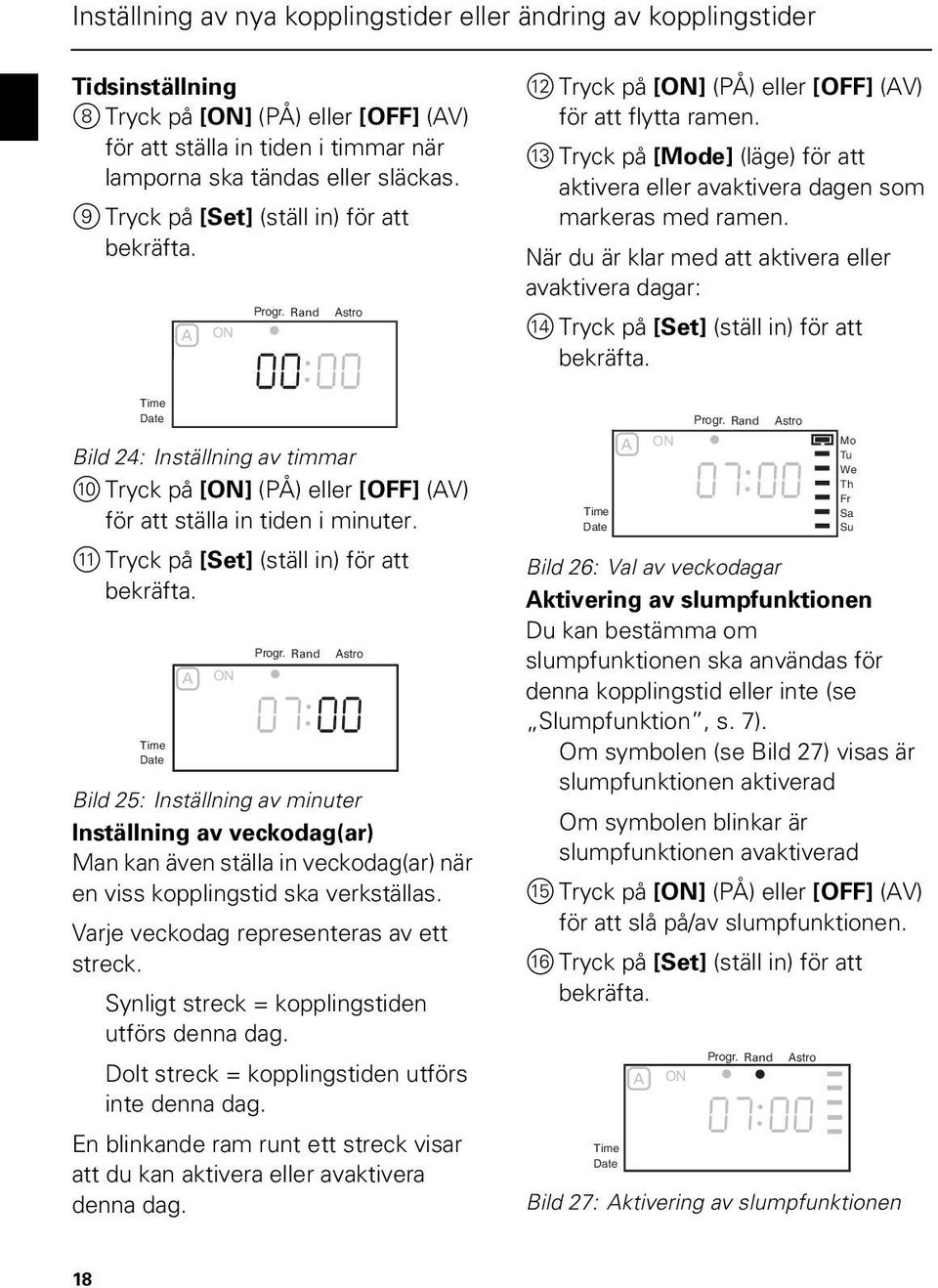

19 Inställning av nya kopplingstider eller ändring av kopplingstider Tidsinställning 8 Tryck på [] (PÅ) eller [] (V) för att ställa in tiden i timmar när lamporna ska tändas eller släckas. 9 Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Bild 24: Inställning av timmar 0 Tryck på [] (PÅ) eller [] (V) för att ställa in tiden i minuter. ^ Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Bild 25: Inställning av minuter Inställning av veckodag(ar) Man kan även ställa in veckodag(ar) när en viss kopplingstid ska verkställas. Varje veckodag representeras av ett streck. Synligt streck = kopplingstiden utförs denna dag. Dolt streck = kopplingstiden utförs inte denna dag. En blinkande ram runt ett streck visar att du kan aktivera eller avaktivera denna dag. < Tryck på [] (PÅ) eller [] (V) för att flytta ramen. + Tryck på [Mode] (läge) för att aktivera eller avaktivera dagen som markeras med ramen. När du är klar med att aktivera eller avaktivera dagar:, Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Mo Tu We Th Fr Sa Su Bild 26: Val av veckodagar ktivering av slumpfunktionen Du kan bestämma om slumpfunktionen ska användas för denna kopplingstid eller inte (se Slumpfunktion, s. 7). Om symbolen (se Bild 27) visas är slumpfunktionen aktiverad Om symbolen blinkar är slumpfunktionen avaktiverad. Tryck på [] (PÅ) eller [] (V) för att slå på/av slumpfunktionen. - Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Bild 27: ktivering av slumpfunktionen 18

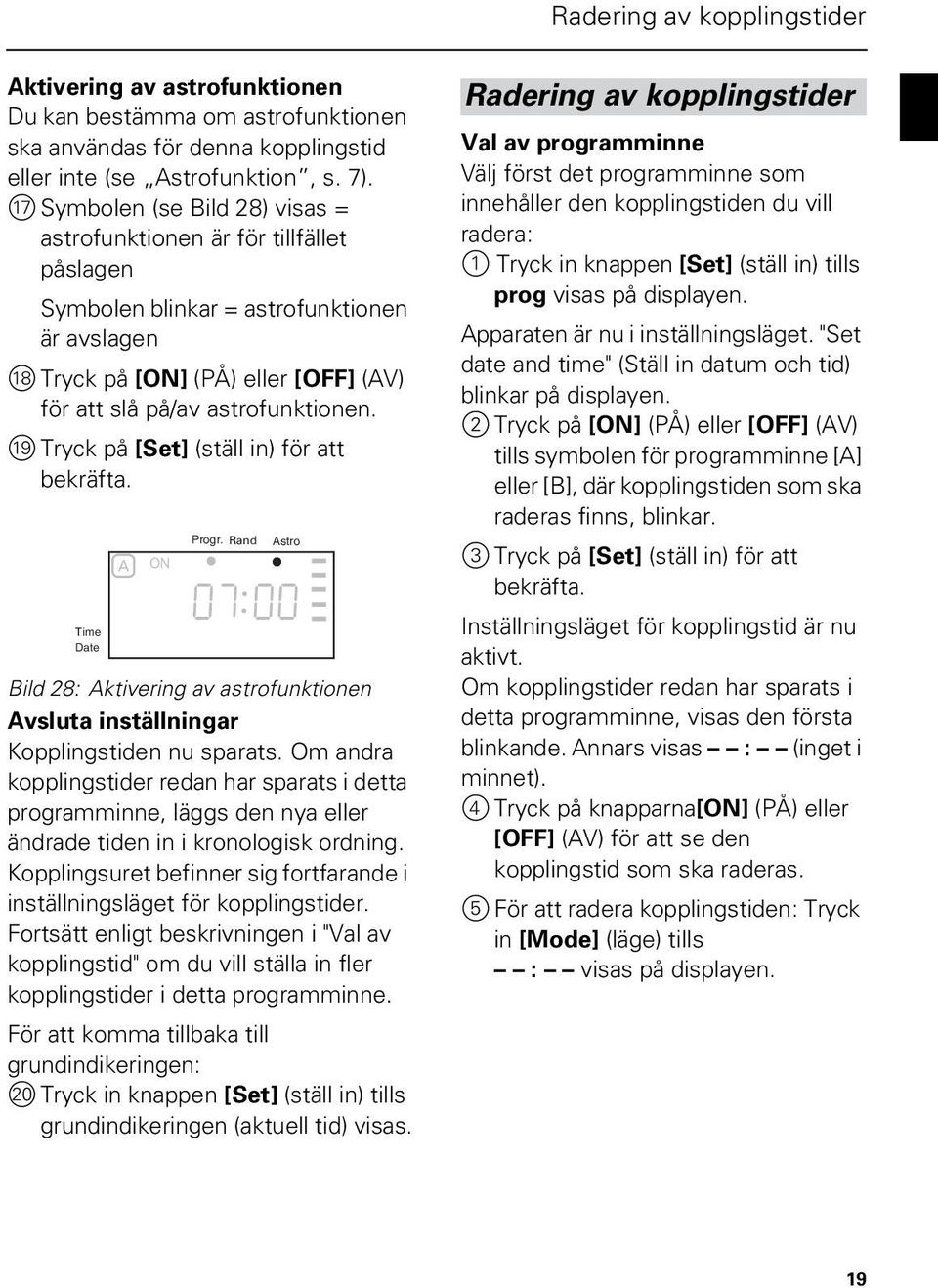

20 Radering av kopplingstider ktivering av astrofunktionen Du kan bestämma om astrofunktionen ska användas för denna kopplingstid eller inte (se strofunktion, s. 7). # Symbolen (se Bild 28) visas = astrofunktionen är för tillfället påslagen Symbolen blinkar = astrofunktionen är avslagen [ Tryck på [] (PÅ) eller [] (V) för att slå på/av astrofunktionen. { Tryck på [] (ställ in) för att bekräfta. Progr. Rand stro Bild 28: ktivering av astrofunktionen vsluta inställningar Kopplingstiden nu sparats. Om andra kopplingstider redan har sparats i detta programminne, läggs den nya eller ändrade tiden in i kronologisk ordning. Kopplingsuret befinner sig fortfarande i inställningsläget för kopplingstider. Fortsätt enligt beskrivningen i "Val av kopplingstid" om du vill ställa in fler kopplingstider i detta programminne. För att komma tillbaka till grundindikeringen: \ Tryck in knappen [] (ställ in) tills grundindikeringen (aktuell tid) visas. Radering av kopplingstider Val av programminne Välj först det programminne som innehåller den kopplingstiden du vill radera: 1 Tryck in knappen [] (ställ in) tills prog visas på displayen. pparaten är nu i inställningsläget. " date and time" (Ställ in datum och tid) blinkar på displayen. 2 Tryck på [] (PÅ) eller [] (V) tills symbolen för programminne [] eller [B], där kopplingstiden som ska raderas finns, blinkar. 3 Tryck på [] (ställ in) för att bekräfta. Inställningsläget för kopplingstid är nu aktivt. Om kopplingstider redan har sparats i detta programminne, visas den första blinkande. nnars visas : (inget i minnet). 4 Tryck på knapparna[] (PÅ) eller [] (V) för att se den kopplingstid som ska raderas. 5 För att radera kopplingstiden: Tryck in [Mode] (läge) tills : visas på displayen. 19

21 Programmering av astrotidsförskjutning Kopplingstiden har nu raderats. Du kan radera andra kopplingstider i detta programminne på samma sätt. För att komma tillbaka till grundindikeringen: 6 Tryck in knappen [] (ställ in) tills grundindikeringen (aktuell tid) visas. Programmering av astrotidsförskjutning Den integrerade astrofunktionen är förinställd med tider för soluppgång och solnedgång i centrala Europa (CET). Om du befinner dig österut eller västerut i förhållande till denna tid kan du ställa in tidsskillnaden i minuter, separat för soluppgång och solnedgång. Exempel: Du har ställt in att förbrukaren/belysningen ska aktiveras vid solnedgången, t.ex. med astrofunktionen. Lamporna tänds vid den beräknade solnedgången, kl men eftersom du inte befinner dig i mitten av tidszonen (t.ex. München (CET minus 14 minuter)), går solen i verkligheten ner kl strotidsförskjutningen behöver då ställas in på -14 min så att lamporna tänds kl i framtiden, d.v.s. 14 minuter tidigare än tiden som astrofunktionen beräknat. Se även Bilaga 1 lokal tidsförskjutning, s Tryck in knappen [] (ställ in) tills prog visas på displayen. pparaten är nu i inställningsläget. " date and time" (Ställ in datum och tid) blinkar på displayen. 2 Tryck på [] (PÅ) eller [] (V) tills lampan bakom "stro" blinkar eller lyser konstant. 3 Tryck på [] (ställ in) för att bekräfta. Inställningsläget för astrotidsförskjutning är nu aktivt. Progr. Rand stro Bild 29: strotidsförskjutning Tips! Tidsförskjutningen i förhållande till CET är mindre än en timme i kontinentala Europa med undantag av Spanien. Tryck på [] (ställ in) för att direkt ställa in minuter. Inmatning av tidsförskjutningen i timmar för soluppgången (): 1 Tryck på knapparna [] (PÅ) eller [] (V) för att välja tidsförskjutningen i timmar: -1 ställer tillbaka astrotiderna en timme 1 ställer fram astrotiderna en timme 2 Tryck på [] (ställ in) för att bekräfta. 20

22 Återställning Inmatning av tidsförskjutningen i minuter för soluppgången: 3 Tryck på [] (PÅ) eller [] (V) för att ställa in de minuter (00 59) som astrotiden ska ställas fram ( 0 ) eller tillbaka ( -0 ). 4 Tryck på [] (ställ in) för att bekräfta. Inmatning av tidsförskjutningen i timmar för solnedgången (): 5 Tryck på [] (PÅ) eller [] (V) för att välja tidsförskjutningen i timmar: -1 ställer tillbaka astrotiderna en timme 1 ställer fram astrotiderna en timme 6 Tryck på [] (ställ in) för att bekräfta. Inmatning av tidsförskjutningen i minuter för solnedgången: 7 Tryck på [] (PÅ) eller [] (V) för att ställa in de minuter (00 59) som astrotiden ska ställas fram ( 0 ) eller tillbaka ( -0 ). Spara astrotidsförskjutningen 8 Tryck in knappen [] (ställ in) tills grundindikeringen (aktuell tid) visas. strotidsförskjutningen är nu sparad och aktiveras automatiskt för alla kopplingstider med astrofunktion. Grundindikeringen (tid) visas. Återställning ½ OBS! När en återställning görs raderas alla kopplingstider och inställningar och standardvärdena återställs. 1 Tryck på knapparna [Mode] (läge) och [] (ställ in) samtidigt i ca 7 sekunder tills alla symboler på displayen släcks. B C W S 7 s Bild 30: Återställning En återställning har gjorts och standardinställningarna har ställts in (se Programminne och kopplingstider, s. 6). 21

23 Vad ska jag göra om ett problem uppstår? Vad ska jag göra om ett problem uppstår? Det här avsnittet beskriver vanliga fel och hur de kan avhjälpas. Om ditt problem inte finns med här: Ring vår kundservice (se baksidan). Lamporna tänds eller släcks utan någon synbar orsak. Lamporna kanske manövreras manuellt av en biapparat (se bruksanvisningen till insatsen). rfunktionen kan ha avslutats. När astrofunktionen är aktiverad tänds lamporna vid tider som kraftigt avviker från den aktuella soluppgången och solnedgången. Kontrollera att datumet och astrotidsförskjutningen (se strofunktion, s. 7) ställts in korrekt. Kontrollera om vintertid har aktiverats i stället för sommartid eller tvärt om (se Ändring av sommartid/vintertid, s. 12). Lamporna reagerar inte när man trycker på knapparna. Ett kopplingskommando kan vara aktiverat på biapparatsinsatsen (se Manuell påslagning/avstängning av förbrukare, s. 10). 22

24 Tekniska data Tekniska data Insats Märkspänning: 230 V C, 50 Hz Bryteffekt Glödlampor: 1000 W HV-halogenlampor: 1000 W LV-halogenlampor Med elektr. transformator: 750 W Med konv. transformator: 750 V (min. 85 % märklast) Lysrör Okompenserat: 500 V Parallellkompenserat: 400 V (47 µf) Fasförskjutningsansl utning: 1000 V Lågenergilampor: Var uppmärksam på höga spänningstoppar vid påslagning! Kontrollera i förväg elektriska data för förbrukaren Reläutgång: 1 potentialfri slutande kontakt Kopplingstidsintervall: min. 1 min. nslutning av Skruvklämmor, klämmor: max. 2,5 mm 2 eller 2 x 1,5 mm 2 utomatsäkring: max. 16 Nolledare behövs Kopplingsur Precision: Reserveffekt: ± 1 min/månad ca 24 timmar (inget batteri krävs) Programminne: 2 Kopplingstider: max. 18 rfunktion: 1 minut - 23:59 timmar Slumpgenerator: ± 15 min stroprogram: kan ändras med ± 1:59 timmar Standardrörelsetid: ca 2 min (kan ändras) nslutning: på kopplingsurets insats 23
