1 Refrigeration and Air Conditioning Controls Vihjeitä asentajille R E F R I G E R A T I O N A N D A I R C O N D I T I O N I N G

2 Sisällys Sivu Asennus... 3 KP termostaatti ilma-anturilla... 4 KP termostaatti lieriöanturilla... 4 Asettelu... 4 Termostaatti automaattisella palautuksella... 5 Termostaatti maksimipalautuksella... 5 Termostaatti minimipalautuksella... 5 Asettelu esimerkki... 6 Kosketintoiminnan tarkistus... 6 KP 98 kaksoistermostaatti... 7 Oikean termostaatin valinta... 8 Höyrytäytös... 8 Adsorptiotäytös... 8 Matala jännite... 9 Ylijäämäkapillaarin sijoitus... 9 höyrytäytöksellä Vian etsintä RZ5DE220 Danfoss A/S (RC-CM / MWA),

3 Asennus Jos asennuskohde voi kastua vesiroiskeista tai suihkusta, asenna suojakansi joka sopii kaikille KP termostaateille. Suojakansi nostaa suojausluokkaa arvoon IP 44. Suojakansi on tilattava erikseen, tilausno ja kaksoistermostaatille Lisäksi, jotta saavutetaan suojausluokka IP 44, on termostaatin takakuoressa olevat reiät peitettävä. Aj0_0001 Jos termostaatti asennetaan likaiseen tilaan tai jos se voi altistua voimakkaalle suihkulle, on se suojattava suojakuvulla. Kupua voidaan käyttää myös kulmakonsolin (tilausno ) tai seinäkonsolin (tilausno ) kanssa. Aj0_0002 Jos laite sijoitetaan märkiin olosuhteisiin, paremman suojan tuotteelle saa, kun siihen asentaa IP55 suojakotelon, tilausno , kaksoistermostaatteihin Ak0_0020 Danfoss A/S (RC-CM / MWA), RZ5DE220 3

4 Muista että eroalueeseen vaikuttaa anturin ympärillä tapahtuva ilmavirtaus. Riittämätön ilmavirtaus saattaa suurentaa eroaluetta 2-3 C. Sijoita huonetermostaatti siten, että ilma virtaa vapaasti anturin ympärillä. Varmista että anturiin eivät vaikuta veto ovista tai säteily höyrystinpinnoista. Älä milloinkaan asenna termostaattia suoraan kylmälle seinälle, sillä se suurentaa eroaluetta. Termostaatti on asennettava eristyslevyn päälle. Aj0_0003 KP termostaatti ilma-anturilla Anturin sijainti: Muista että ilmavirran on saatava vapaasti liikkua anturin ympärillä. Kun anturi sijoitetaan esimerkiksi paluuilmaan, se ei saa olla kosketuksissa höyrystimeen. Ah0_0006 KP termostaatti lieriöanturilla On kolme tapaa kiinnittää anturi: 1) Putkeen 2) Lamellien väliin 3) Suojataskuun. Käytettäessä suojataskua on aina käytettävä lämmönjohtotahnaa (tilausno. 041E0110), jolloin varmistetaan hyvä kontakti anturin ja väliaineen kanssa. 4 RZ5DE220 Danfoss A/S (RC-CM / MWA),

5 Asettelu Termostaatti automaattisella palautuksella: Aseta aina korkein lämpötila pääasteikolle, jonka jälkeen aseta eroalue DIFF-asteikolle. Pääasteikolle asetettu lämpötila vastaa sitä pistettä, jossa kompressori käynnistyy kun lämpötila nousee. Kompressori pysähtyy kun lämpötila on laskenut DIFF-asteikolle asetetun lämpötilaeron verran. Höyrytäyttöiset termostaatit voidaan ennalta säätää kun käytetään hyväksi käyttöohjeiden säätökäyriä. Jos kompressori ei pysähdy kun lämpötila on laskenut tarpeeksi alas, tarkista ettei eroaluetta ole aseteltu liian suureksi. Aj0_0004 Aj0_0005 Termostaatti maksimipalautuksella Aseta pääasteikolle korkein lämpötila, joka on katkaisulämpötila. Eroalue on kiinteä. Kun lämpötila on laskenut eroalueen verran, voidaan järjestelmä käynnistää painamalla Reset painiketta. Termostaatti minimipalautuksella Aseta pääasteikolle matalin lämpötila, joka on katkaisulämpötila. Eroalue on kiinteä. Kun lämpötila on noussut eroaluetta vastaavasti, voidaan järjestelmä käynnistää painamalla Reset painiketta. Aj0_0006 Danfoss A/S (RC-CM / MWA), RZ5DE220 5

6 Asetteluesimerkki Termostaatti huolehtii pakastehuoneen lämpötilasta ohjaamalla magneettiventtiiliä. Laitos on pump-down järjestelmä ja pienpainepressostaatti pysäyttää kompressorin. Pressostaatti ei saa katkaista kompressorin käyntiä matalammalla paineella kuin on tarpeen. Pressostaatin on myös kytkettävä paineessa joka vastaa termostaatin kytkentälämpötilaa. Esimerkki: Pakastehuone Lämpötila: Termostaatin katkaisu: Termostaatin kytkentä: Pressostaatin katkaisu: Pressostaatin kytkentä: R22 20 C 20 C 15 C 0.5 bar ( 32 C) 2.0 bar ( 15 C) Aj0_0007 Kosketintoiminnan tarkistus Kun sähköjohtimet on kytketty, voidaan kosketintoiminta tarkistaa. Riippuen anturin lämpötilasta ja termostaatin asetuksesta, on testilaitetta painettava joko ylös tai alas. Mikään palautusmekanismi ei toimi kokeilun aikana. Käytä testilaitetta ylhäältä vasemmalta. Aj0_ RZ5DE220 Danfoss A/S (RC-CM / MWA),

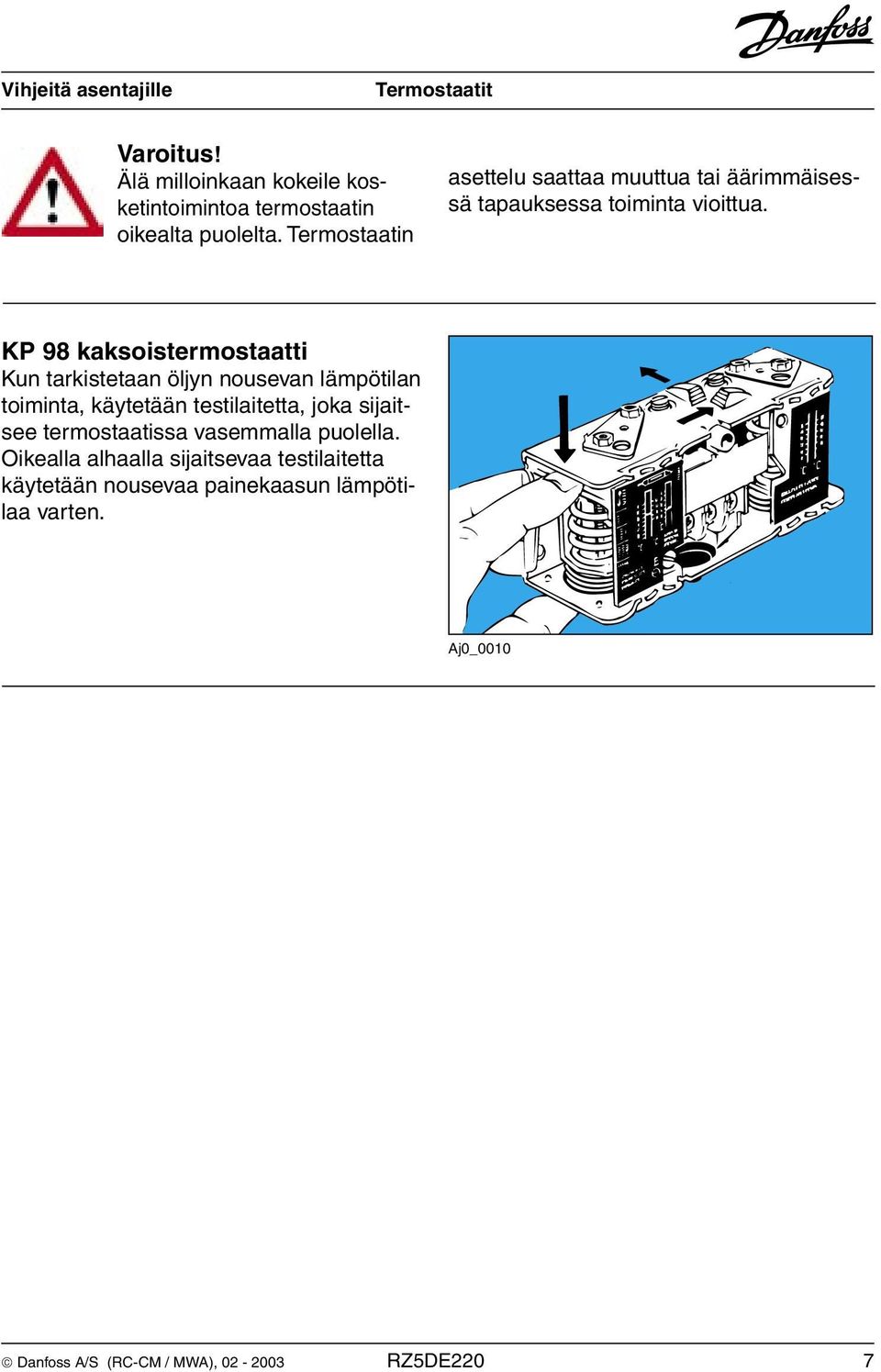

7 Varoitus! Älä milloinkaan kokeile kosketintoimintoa termostaatin oikealta puolelta. Termostaatin asettelu saattaa muuttua tai äärimmäisessä tapauksessa toiminta vioittua. KP 98 kaksoistermostaatti Kun tarkistetaan öljyn nousevan lämpötilan toiminta, käytetään testilaitetta, joka sijaitsee termostaatissa vasemmalla puolella. Oikealla alhaalla sijaitsevaa testilaitetta käytetään nousevaa painekaasun lämpötilaa varten. Aj0_0010 Danfoss A/S (RC-CM / MWA), RZ5DE220 7

8 Oikean termostaatin valinta Termostaatissa on oltava oikea täytös, alla olevan kuvauksen mukaisesti. Kapillaariputkianturi Aj0_0008 Höyrytäytös: Sopii mataliin lämpötiloihin, kotelointi ei ole herkkä. Palje on lämpimämpi kuin anturi. Kohteisiin joissa lämpötilan muutos on hidasta (hitaampaa kuin 0.2 C/min), esim. suuriin hitaisiin kylmävarastoihin, joissa säilytetään paljon tavaraa, sopii hyvin höyrytäytöksinen KP 62. Höyrytäytös Aj0_0011 Kierukkaanturi Huoneanturi Aj0_0013 Adsorptiotäytös: Sopii korkeisiin lämpötiloihin, kotelointi on herkkä. Palje on kylmempi tai lämpöisempi kuin anturi. Kohteisiin joissa lämpötila muuttuu nopeasti (nopeammin kuin 0.2 C/min), esim. pieniin kylmävarastoihin, joissa tavaranvaihto on vilkasta, sopii hyvin adsorptiotäytöksinen KP 62. Aj0_0016 Kaksoiskosketusanturi Lieriöanturi Adsorptiotäytös Aj0_0016 Huoneanturi Aj0_0019 Kanava-anturi Aj0_ RZ5DE220 Danfoss A/S (RC-CM / MWA),

9 Matala jännite: Järjestelmissä, joissa KP aktivoituu satunnaisesti (hälytys) ja on signaalin lähteenä logiikalle jne. (matala jännite), käytä KP:tä jossa on kullatut kärjet. Ne antavat erinomaisen kontaktin matalilla jännitteillä. Aj0_0012 Ylijäämäkapillaarin sijoitus Kaksoistermostaatti KP 98 Ylimääräinen kapillaariputki saattaa murtua tärinän vaikutuksesta, mitä saattaa seurata termostaatin täytöksen vuotaminen. Murtumisvaaran vuoksi on noudatettava seuraavia ohjeita: Asennus suoraan kompressoriin: Kiinnitä kapillaariputki siten, että kompressori-/termostaattiryhmä tärisee kokonaisuutena. Ylijäämäkapillaari on kierrettävä ja tuettava. Muita asennustapoja: Kerää ylimääräinen kapillaari löysälle kiepille. Kiinnitä kompressorin ja kiepin välinen kapillaari kompressoriin. Kiinnitä termostaatin ja kiepin välinen kapillaari samaan alustaan, johon termostaatti on kiinnitetty. Aj0_0017 Danfoss A/S (RC-CM / MWA), RZ5DE220 9

10 höyrytäytöksellä Älä milloinkaan sijoita höyrytäyttöistä termostaattia kylmempään kohtaan kuin missä anturi on. Aj0_0014 Älä milloinkaan asenna KP termostaatin kapillaariputkea samasta seinän läpiviennistä kuin mistä imuputki on johdettu. Aj0_ RZ5DE220 Danfoss A/S (RC-CM / MWA),

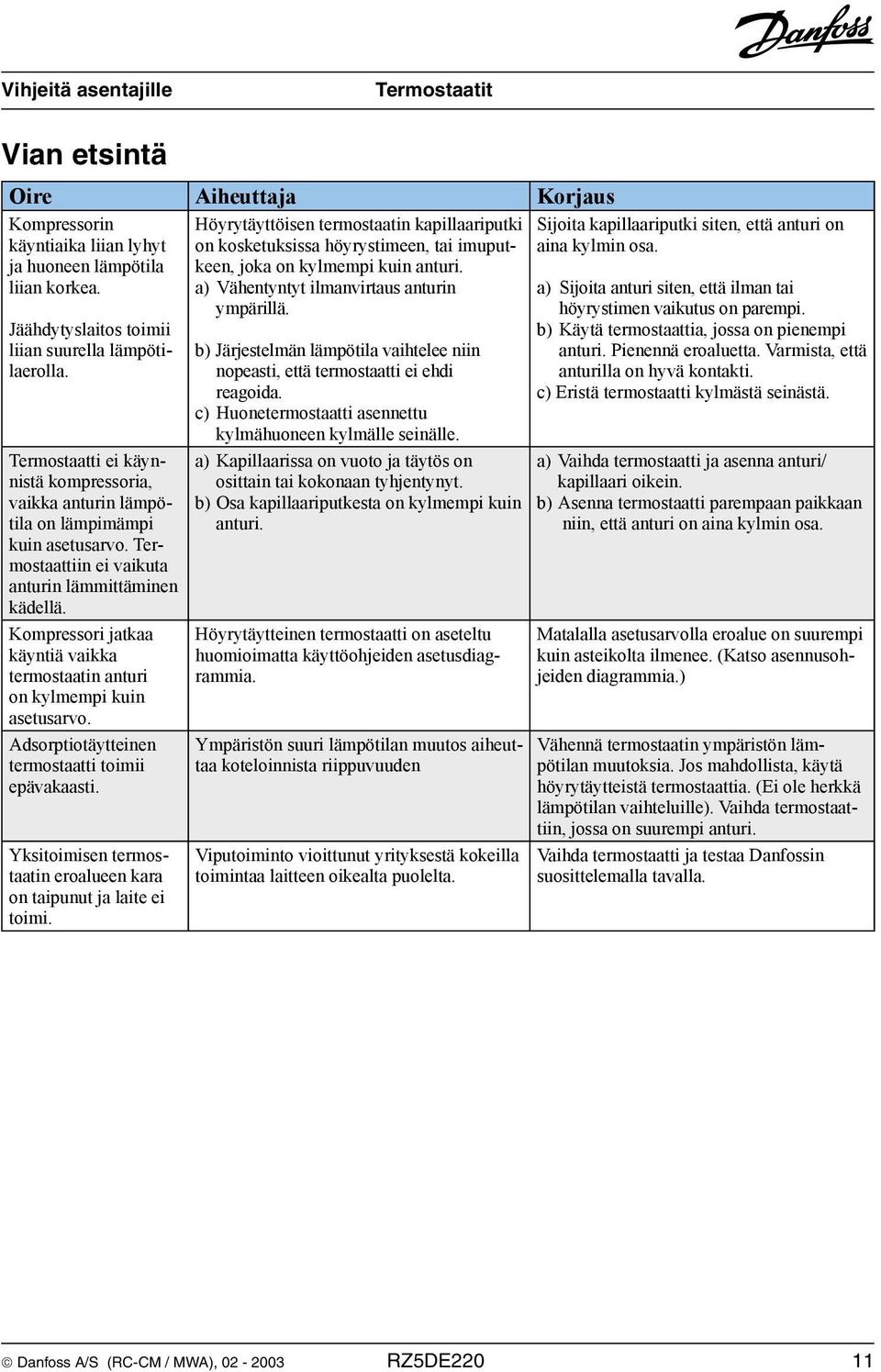

11 Vian etsintä Oire Aiheuttaja Korjaus Kompressorin käyntiaika liian lyhyt ja huoneen lämpötila liian korkea. Jäähdytyslaitos toimii liian suurella lämpötilaerolla. Termostaatti ei käynnistä kompressoria, vaikka anturin lämpötila on lämpimämpi kuin asetusarvo. Termostaattiin ei vaikuta anturin lämmittäminen kädellä. Kompressori jatkaa käyntiä vaikka termostaatin anturi on kylmempi kuin asetusarvo. Adsorptiotäytteinen termostaatti toimii epävakaasti. Yksitoimisen termostaatin eroalueen kara on taipunut ja laite ei toimi. Höyrytäyttöisen termostaatin kapillaariputki on kosketuksissa höyrystimeen, tai imuputkeen, joka on kylmempi kuin anturi. a) Vähentyntyt ilmanvirtaus anturin ympärillä. b) Järjestelmän lämpötila vaihtelee niin nopeasti, että termostaatti ei ehdi reagoida. c) Huonetermostaatti asennettu kylmähuoneen kylmälle seinälle. a) Kapillaarissa on vuoto ja täytös on osittain tai kokonaan tyhjentynyt. b) Osa kapillaariputkesta on kylmempi kuin anturi. Höyrytäytteinen termostaatti on aseteltu huomioimatta käyttöohjeiden asetusdiagrammia. Ympäristön suuri lämpötilan muutos aiheuttaa koteloinnista riippuvuuden Viputoiminto vioittunut yrityksestä kokeilla toimintaa laitteen oikealta puolelta. Sijoita kapillaariputki siten, että anturi on aina kylmin osa. a) Sijoita anturi siten, että ilman tai höyrystimen vaikutus on parempi. b) Käytä termostaattia, jossa on pienempi anturi. Pienennä eroaluetta. Varmista, että anturilla on hyvä kontakti. c) Eristä termostaatti kylmästä seinästä. a) Vaihda termostaatti ja asenna anturi/ kapillaari oikein. b) Asenna termostaatti parempaan paikkaan niin, että anturi on aina kylmin osa. Matalalla asetusarvolla eroalue on suurempi kuin asteikolta ilmenee. (Katso asennusohjeiden diagrammia.) Vähennä termostaatin ympäristön lämpötilan muutoksia. Jos mahdollista, käytä höyrytäytteistä termostaattia. (Ei ole herkkä lämpötilan vaihteluille). Vaihda termostaattiin, jossa on suurempi anturi. Vaihda termostaatti ja testaa Danfossin suosittelemalla tavalla. Danfoss A/S (RC-CM / MWA), RZ5DE220 11
