PANASONIC WH-SXC09F9E8/ WH-UX09FE8 WH-SXC12F9E8/ WH-UX12FE8 WH-SXC16F9E8/ WH-UX16FE8 ILMA-VESI LÄMPÖPUMPUN ASENNUSOHJE

Transkriptio

1 PANASONIC WH-SXC09F9E8/ WH-UX09FE8 WH-SXC12F9E8/ WH-UX12FE8 WH-SXC16F9E8/ WH-UX16FE8 ILMA-VESI LÄMPÖPUMPUN ASENNUSOHJE

2 Versio 3.2 Kiitos valinnastanne, olette asentamassa Panasonic ilma-vesilämpöpumppumalliston huipputuotetta osaksi kiinteistön lämmitysjärjestelmää. ENNEN ASENNUKSEN ALOITTAMISTA: - Lämpöpumpun soveltuvuus osaksi lämmitysjärjestelmään on varmistettu ammattilaisen toimesta - Lämpöpumpun loppukäyttäjää on tiedotettu, ettei lämpöpumppu voi olla kiinteistön ainoa lämmönlähde. Varakäyttöä ja yli -30 C pakkasia varten on järjestelmään pystyttävä tuottamaan lämpöä toisella lämmönlähteellä. Esimerkiksi varaajan sähkövastuksella. - Tarkista toimitetut lämpöpumpun ulko- ja sisäyksiköt päällisin puolin, varmista ettei laitteet ole saanut kolhuja kuljetuksessa. - HUOM! Ulkoyksikköä saa kuljettaa ainoastaan pystyssä, muunlainen kuljetustapa vioittaa ulkoyksikköä. 2

3 SISÄYKSIKÖN ASENNUS Ota huomioon sisäyksikön asennuspaikan valinnassa seuraavat asiat: - Sisäyksikön ympäristön lämpötilan tulee pysyä aina yli +5 C - Sisäyksikön ympärille on jäätävä riittävästi tilaa kytkentöjä varten. Kaikki sähkökytkennät tehdään sisäyksikön oikealle puolelle. Jätä reilusti tyhjää tilaa oikealle puolelle. - Sisäyksikkö painaa noin 51 kg. Seinän on kestettävä tämä paino. - Sisäyksikön ympärille tulee jäädä myös riittävästi tilaa mahdollisia huoltoja varten. - Varoventtiilin ulospuhallusputki olisi hyvä johtaa viemäriin. Varoventtiilin kuuluu hengittää hieman pisaroita läpi. - Vältä yli 10 m etäisyyttä ulko- ja sisäyksikön välillä. Hyötysuhde heikkenee huomattavasti yli 10 m putkivedoilla. 3

4 4

5 ULKOYKSIKÖN ASENNUS Ota huomioon ulkoyksikön asennuspaikan valinnassa seuraavat asiat: - Ulkoyksikkö on asennettava siten että ulkoilma pääsee vapaasti liikkumaan laitteen ympärillä. - Ulkoyksikkö painaa noin 110 kg. Telineen on kestettävä tämä paino. - Ulkoyksikön ympärille tulee jäädä myös riittävästi tilaa mahdollisia huoltoja varten. - Huomioi sulatuksessa tulevan veden jäätyminen koneen alle. Ulkoyksikkö on asennettava vähintään 60 cm korkeudelle maasta. Kondenssivesi jäätyy isolle alueelle ulkoyksikön alle. - Kondenssiveden voi myös johtaa eristetyllä viemäriputkella pois ulkoyksiköltä. Tällöin putkeen on asennettava saattolämmitysvastus. Suosittelemme viemäröintiin vähintään 30 mm eristettyä muoviputkea. - Ulkoyksikön ympärille on jäätävä riittävästi tilaa kytkentöjä varten. - Vältä yli 10 m etäisyyttä ulko- ja sisäyksikön välillä. Hyötysuhde heikkenee huomattavasti yli 10 m kylmäputkivedoilla. - Tee kylmäaineputkiin ainoastaan loivia kaaria, vältä jyrkkiä 90 mutkia. Jokainen mutka vastustaa kylmäaineen virtausta, ja laskee laitteen hyötysuhdetta. 5

6 6

7 SÄHKÖLIITÄNTÄ - Sähkönsyötöt tuodaan sisäyksikölle alakautta - Ulko- ja sisäyksikön välikaapelin tulee olla kuusinapainen - Sähkönsyöttö 1. (keskimmäinen) on lämpöpumpulle 3 x 16 A - Sähkönsyöttö 2. (oikea) on lämminvesivaraajan 3 kw vastuksen syötölle 1 x 16 A (Kytkettävä jos halutaan käyttää käyttövesivaraajan sterilisointitoimintoa) - Sähkönsyöttö 3. (vasen) on 9 kw sähkövastukselle 3 x 16A (tämä sähkönsyöttö 3. on vain 12 kw ja 16 kw lämpöpumpuissa) - Ulko- ja sisäyksikön välikaapelissa pitää olla viisi virtajohdinta ja suojamaajohdin. Välikaapelin johtimien poikkipinta-ala on 2,5 mm² 7

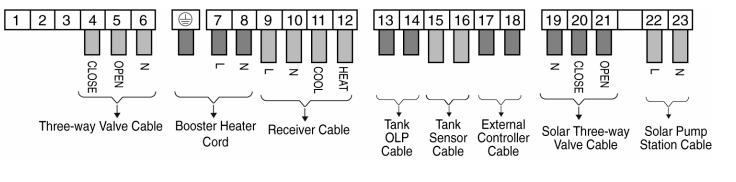

8 LISÄLAITELIITÄNNÄT 4. Kolmitieventtiili sulkeutuva L /230 V 5. Kolmitieventtiili avautuva L /230 V 6. Kolmitieventtiili N (nolla) 7. Käyttövesivaraajan vastuksen syöttö (kytkettävä jos sterilisointi toiminta otetaan käyttöön) 8. Käyttövesivaraajan vastuksen syöttö (kytkettävä jos sterilisointi toiminta otetaan käyttöön 13. Varaajan ylikuumenemissuoja (väli kytketään oikosulkuun, jos varaajassa on ylikuumenemissuoja) 14. Varaajan ylikuumenemissuoja (OSO:n varaajassa on sisäänrakennettu ylikuumenemissuoja) 15. Käyttövesivaraajan lämpötila-anturi (toimitetaan erillään kolmitieventtiilin mukana) 16. Käyttövesivaraajan lämpötila-anturi (toimitetaan erillään kolmitieventtiilin mukana) 8

9 KOLMITIEVENTTIILI KÄYTTÖVESIVARAAJAN YHTEYDESSÄ Suosittelemme käyttämään Belimon auki-kiinni 3-tie palloventtiiliä Venttiili malli R3020-BL2 (3/4 sisäkierre) tai R3025-BL2 (1 sisäkierre) Toimilaite malli HRYD230-3 (230 V / 35 s) R3020-BL2 tai R3025-BL2 Varaajan kytkennässä huomioi 3-tieventtiilin suunta (A käyttövesivaraajan kierukkaan, B tulo lämpöpumpulta, AB lämmityksen puskurivaraajaan) Käytettäessä kolmitieventtiiliä käyttövesivaraajan lämmityksen ohjaukseen tarvitaan aina varaajan anturi. Anturi ei kuulu ilma-vesilämpöpumpun perustoimitukseen, toimitetaan erikseen. Muista aktivoida 3-tieventtiili toiminta käyttöön (TANK- toiminto) sisäyksikön ohjauspaneelilta. Ohje tämän asennusohjeen lopussa. 9

10 VESILIITÄNTÄ - Sisäyksiköllä on 1/¼ ulkokierre liitännät - Sisäyksikön ja varaajan väliset putket suositellaan tekemään 28 mm kupari putkesta. Myös 22 mm kupari putkea voidaan käyttää jos putkimatka on lyhyt ja putkessa ei ole montaa kurvia. - Sisään menevään putkilinjaan on asennettava suodatin (mutapussi) suodattimen oltava 1 putkelle. Jos käytetään liian pientä suodatinta, laskee veden virtausnopeus hyvin herkästi jo pienestä epäpuhtaudesta suodattimella. - Sisäyksikölle meneviin putkilinjoihin olisi hyvä asentaa sulkuventtiilit, jolloin suodattimen puhdistaminen onnistuu laskematta koko järjestelmää tyhjäksi vedestä. - Sisäyksiköllä on virtausvahti, joka vaatii vähintään 15 L/min virtauksen. Huomioi tämä vähimmäisvirtaus vaatimus aina. Lämpöpumppu sammuu, jos minimi virtaus ei toteudu. - Suosittelemme että jokaisessa asennuksessa käytettäisiin lämmityspiirissä puskurivaraaja, jossa on sähkövastukset varakäyttöä varten. Myös öljykattilaa voi käyttää puskurivaraajana. - Huomio: Lämpöpumpun kompressori ei käynnisty ellei sisäyksikön vaihtimella olevan veden lämpötila ole yli +20 C. 10

11 KYLMÄAINEPUTKILIITÄNTÄ Yksiköiden väliset putkitukset Yksiköiden välisiin putkiasennuksiin saa käyttää vain kylmäasennuksiin sopivaa standardin EN mukaista valmiiksi eristettyä 3/8 ja 5/8 kupariputkea. Putkiin tulevat taivutukset tulee tehdä kupariputken taivutuksiin tarkoitetulla työkalulla. Yksiköiden välisiin putkiin tulevia liitoksia ei saa asentaa rakenteiden sisään. Laitekohtaisia maksimi putkipituuksia ei saa ylittää yksiköiden välisissä putkituksissa. Putkipituuden ylittäessä laitekohtaisen suosituksen, tulee suorittaa ohjeiden mukainen lisätäyttö laitteelle. Putkien laippaliitokset tulee tehdä putkikoolle tarkoitetulla laippaliitostyökalulla. Laippaliitokset on kiristettävä aina laitekohtaiseen momenttiin. Asennuksen tiiveys on tarkistettava asennuksen yhteydessä. Tyhjiöinnin loppupaineen on oltava alle 2 mbar (200 Pa) ja tätä painetta on ylläpidettävä tyhjiöimun aikana vähintään 20 minuuttia. Lämpöpumput on esitäytetty tehtaalla. Kylmäainemäärä on sovitettu 3-15 metrin putkimatkalle. 11

12 16 kw lämpöpumpussa kylmäainetäytös on sovitettu 3 10 metrin putkimatkalle Jos kylmäaineputkimatka ylittää 15 m (9 kw tai 12 kw lämpöpuissa) ja 10 m (16 kw lämpöpumpussa), pitää kylmäainetta lisätä järjestelmään. Lisäys on 50 g/ metri. Maksimi putkimatka on 30 m. Kylmäaineputkien pituus ja putkessa olevien kurvien määrä vaikuttaa huomattavasti lämpöpumpun hyötysuhteeseen. Yli 10 metrin putkimatkoilla lämpöpumpun hyötysuhde ja lämmitysteho alkaa laskea huomattavasti. Huomioi myös, että yksi taivutustyökalulla tehty 90 kurvi vastustaa kylmäaineen virtausta yhtä paljon kuin 1,5 metrin suora putkimatka. ASETUKSET Alkuasetusten säätö: 12

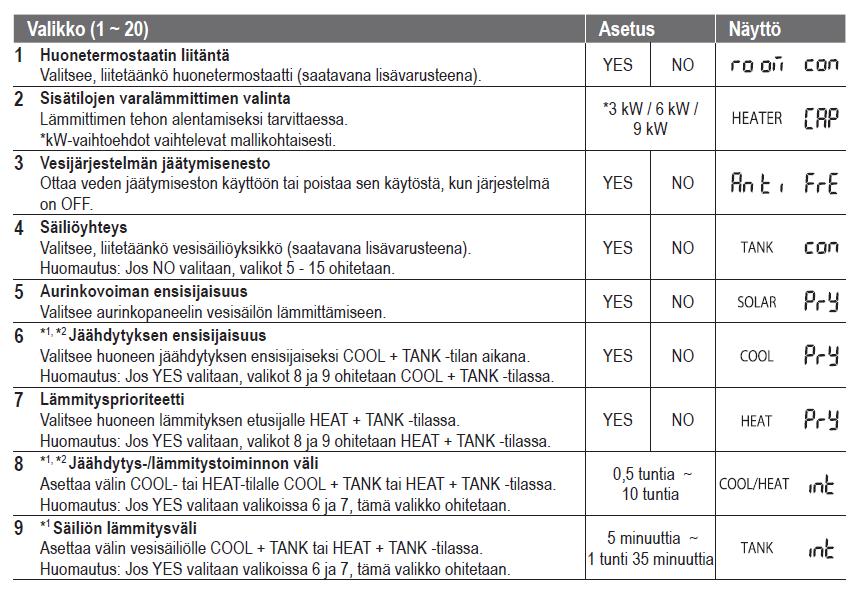

13 Tehdasasetuksena on ainoastaan lämmityspiiriin lämpimän veden tuotto. Jos järjestelmään asennetaan kolmitieventtiili ja käyttövesivaraaja, jota ilma-vesilämpöpumppu myös lämmittää, on aktivoitava TANKtoimintatila käyttöön. Valitse kohdassa 4 YES, jolloin TANK-toiminto saadaan käyttöön. 13

14 Panasonic -ilma-vesilämpöpumput toimitetaan pohjavastuksella. Valitse kohdassa 16 YES, jotta vastus on aktiivinen. Kohdassa 17 valitaan tyyppi A, jotta vastus aktivoituu vain sulatuksen aikana. Kellon asetus 14

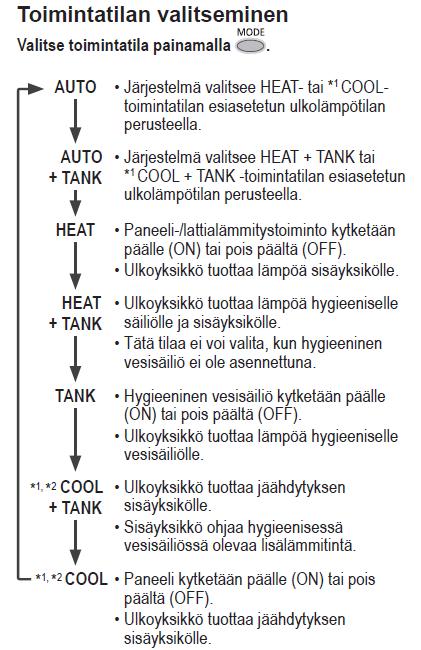

15 Mikäli järjestelmässä on käyttövesivaraaja ja lämmityspiirin puskurivaraaja, joita lämpöpumppu lämmittää, valitse toimintatilaksi HEAT+TANK. LÄMPÖTILOJEN ASETUS Laitteen on oltava ON tilassa (toiminnassa) 15

16 Käyttövesisäiliön HEAT OFF tämä asetus ei koske käyttöveden lämmitystoimintaa TANK käyttövesi tehdään +55 C kompressorilla ja loput sähköllä. Jos asetetaan yli 55 C pitää varaajan vastuksen syöttö olla kytkettynä sisäyksiköltä - Huomioi säätökäyrän alin ulkolämpötila. Eli kun asennetaan ulkolämpötilan (Out Lo) arvo -15 C ja asetus H20 Lo esimerkiksi +35 C niin pakkasien koventuessa lämmitysveden menovesilämpötila ei enää nouse. - Säätökäyrä tulee säätää kiinteistökohtaisesti, esim. Lattialämmitys: out Lo -15 C = +35 C, out Hi +15 C = +25 C Patterilämmitys: out Lo -15 C = +55 C, out Hi +15 C = +25 C Huomio: Lämpöpumpun kompressori ei käynnisty ellei sisäyksikön vaihtimella olevan veden lämpötila ole yli +20 C. 16

17 VIKAKOODIT - Vikakoodin ja laitteen tilan pääsee näkemään painamalla check- painiketta Tila toiminto näyttää seuraavat asiat: Sisään tulevan veden lämpötila Säiliön lämpötila Kompressorin käyntitaajuus Viimeisin vikakoodi Käyttötunnit 17

18 18
